Содержание

DIN рейка (подключение)

В наши дни при производстве работ по электромонтажу для крепления в распределительных щитках электроприборов разнообразного назначения электрики применяют DIN-рейки. Такое устройство представляет собой металлический профиль специального назначения, использующийся в целях упорядоченного монтажа электроприборов. Все рейки, независимо от варианта исполнения, должны обязательно соответствовать предъявляемым к ним требованиям по типу материала, форме и размерам профиля. Читайте также статью ⇒ DIN-рейка для электомонтажа: разновидности.

Виды реек

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

  1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.
Дин-рейка типа Омега с указанием основных размеров во всех видах исполнения
  1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.
Рейка в форме литеры С отличается симметричностью формы по отношению к вертикальной оси
  1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.
Рейка G-образной формы в нашей стране не имеет широкого распространения

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

  • штампованные;
  • литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

  • стальные, усиленные защитным гальваническим покрытием;
  • алюминиевые, отличающиеся легкостью.
Алюминиевая рейка DIN усиленной конструкции с перфорационными отверстиями для крепления в щитке

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Выполнение профилактических работ в электрощитках с установленными DIN-рейками отличается простотой и легкостью. Чтобы выполнить замену УЗО либо иного прибора необходимо просто отключить соединения проводков и демонтировать прибор, освободив защелку. Монтаж нового устройства осуществляется в обратном порядке. Читайте также статью ⇒ Что такое УЗО.

Совет №1: Использование рейки Дин позволяют значительно сэкономить внутренний объем распредщитков.

Применение

В наши дни рейки используются практически для всех приборов и моделей распределительных щитков. Разнообразные приборы и электроаппаратура изготавливаются заранее адаптированными для выполнения монтажа на рейки. Такие крепления выполняются в виде пластиковых либо металлических зажимов.

Цена реек варьируется в зависимости от завода-изготовителя, габаритов, материала и наценок магазинов, продающих данные устройства.

Что крепится к din-рейке?

Для закрепления электроприборов модульного типа не требуется сторонних крепежных элементов. Все устройства монтируются на стандартной Дин-рейке.

Выступы, расположенные на краях реек служат для удерживания установленных на ней приборов, которые могут вдоль нее относительно свободно передвигаться. Для предотвращения таких перемещений по краям реек устанавливаются специальные стопорные заглушки.

Однако в распредщитках при установке модульных приборов фиксирование их осуществляется при помощи имеющихся либо дополнительно проделанных внешних отверстий в крышке в соответствии с установленным количеством коммутационной аппаратуры. В этих целях окошки для располагающихся снаружи элементов приборов раскрываются не в полной мере, некоторые из них прикрываются отодвигаемыми шторками.

Совет №2: При меньшем, чем возможно установить, количестве оборудования, оставшаяся свободной часть окошка прикрывается заглушками.

На всех автоматах модульного типа, УЗО либо рубильниках имеются защелки. Установка их осуществляется зацепкой паза устройства за один край, нижняя часть при этом с небольшим усилием зажимается на рейке до щелчка. Для снятия детали потребуется при помощи плоской отвертки отвести защелку книзу и изъять его из паза. Некоторые приборы фиксируются в открытом положении защелки.

Помимо защитных приборов на рейку DIN крепятся и другие устройства:

  • реле;
  • электросчетчики;
  • приборы автоматики;

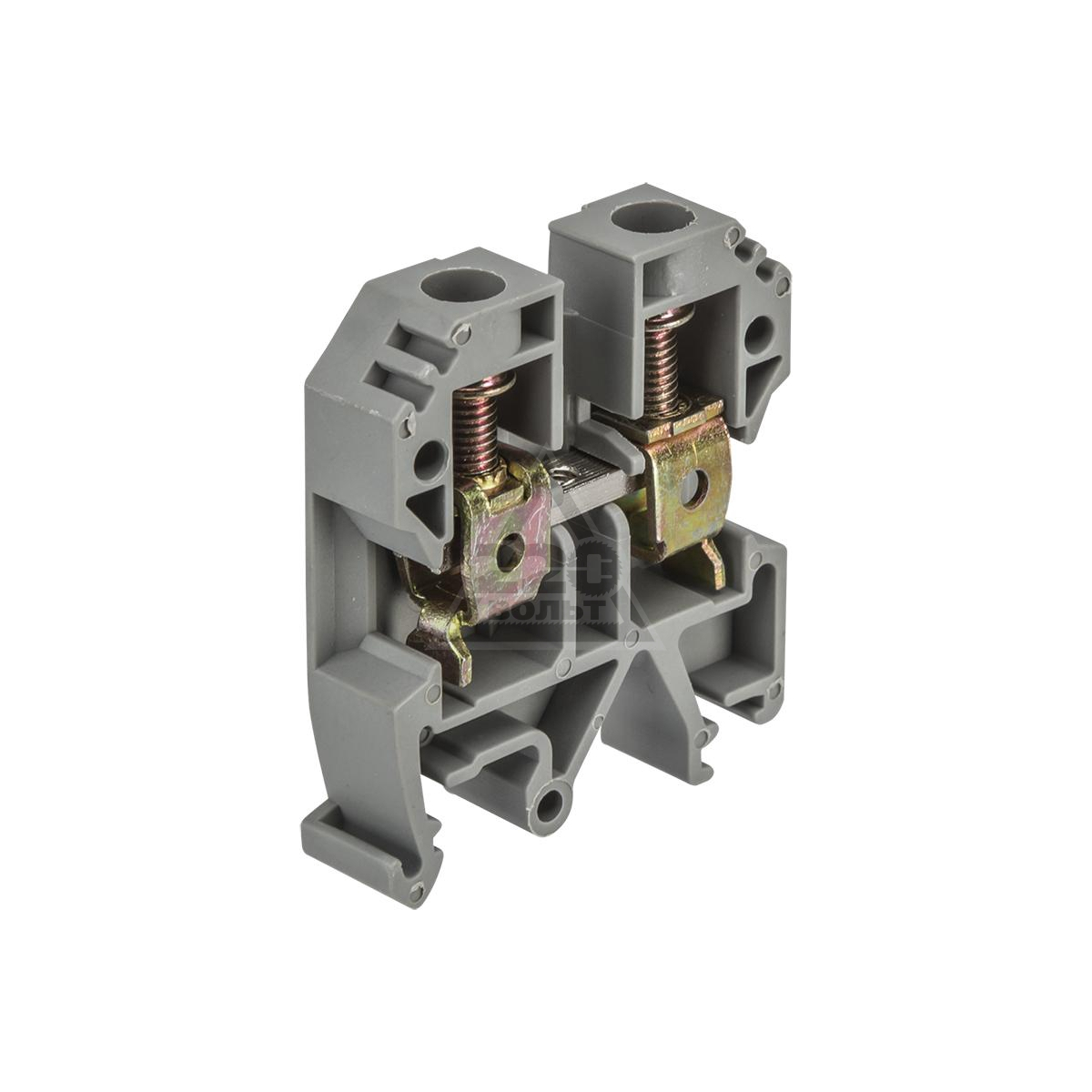

  • клеммы;
  • управляющие и сигнальные приборы;
  • нулевые шины.

На многих элементах цепей имеются двойные крепежные узлы, допускающие их монтаж как на рейку, так и к обычным поверхностям.

В щитках к дин-рейкам могут крепиться все необходимые электроприборы и защитные устройства

Установка автомата

В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.

Для закрепления на рейке на корпусе приборов имеется специальный зажим

Крепление рейки в корпусе щитка осуществляется при помощи винтов. Электрощитки могут поставляться в разобранном виде, причем часто комплектуются уже установленной планкой.

Далее следует выполнить установку на рейку автовыключателя, для чего один край устройства крепится к верхней части планки и нажать до легкого щелчка на корпус автомата. В принципе, на этом установка прибора окончена.

Каждый прибор модульного типа на монтажной рейке может свободно перемещаться во все стороны по горизонтали. Это позволяет при необходимости поменять место расположения автомата, просто передвинув его.

Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии.

Подключается сначала питающий провод, для чего необходимо:

  • выкрутить расположенную сверху крепежную защелку;
  • подсоединить питающий провод к клемме;
  • затянуть крепление.

Для подключения потребителя выполняются те же действия.

Установка на старых щитах

Монтаж реек в электрощитках старого типа зачастую осуществляется на поверхности, не приспособленные для выполнения такой работы. Удивляться здесь нечему — щитки советского производства изготавливались еще в то время, когда DIN-реек еще не существовало.

Необходимость монтажа в старом электрощитке обусловлена установкой в него же нового оборудования — замена либо монтаж дополнительных автовыключателей либо других приборов:

  • УЗО;
  • дифавтоматов;
  • реле для контроля фаз;
  • ограничителей повышения напряжения;
  • модульных приборов;
  • малогабаритных электросчетчиков;
  • пакетников и других устройств.

В отличие от электрощитов или боксов современного образца, в которых Дин-рейка ставится в уже подготовленные места и закрепляется посредством саморезов либо болтов, со старыми щитами придется немного повозиться.

Установка рейки в старый щит выполняется в следующей последовательности:

  • в платформе щита, выполненной из металла, устраивается два отверстия;
  • в отверстиях нарезается резьба;
  • выполняется закрепление рейки при помощи двух болтов;

Как правило, в платформах старых щитов имеется достаточно отверстий, потому можно обойтись и без сверления.

Ошибки при выборе и монтаже

При выборе рейки по материалу и размерам часто не учитывается тип и вес приборов, подлежащих установки на ней.

Основной ошибкой при монтаже DIN-рейки можно назвать пренебрежение установкой заглушек. По причине вибраций аппаратура на дин-рейках может постепенно смещаться. Если заглушек нет в комплекте, можно закрепить прибор пассатижами — просто разогнуть губки рейки.

Также при установке часто не учитывается ширина закрепляемого прибора, что приводит к нехватке свободного пространства для закрепления других устройств.

Оцените качество статьи:

монтаж модульного оборудования своими руками. Инструкция, как выбрать дин рейку и установить на ней автоматы

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.

Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.

Краткое содержимое статьи:

Как выглядит?

Фото din рейки наглядно дает понять, что собой она представляет элементарную монтажную планку – профилированную металлическую полосу, литую или со специально сделанными отверстиями для фиксации на поверхности.

Названием планки стала аббревиатура разработчика полезного приспособления – Институт Стандартизации Германии или Deutsches Inctitut for Normung – сокращенно “DIN”. Существуют и другие вариации наименования: рейка, планка, рельса, шина и профиль.

Сейчас монтажные пластины настолько популярны, что практически все электротехническое оборудование еще на этапе производства оснащается специальными зажимами для крепления на дин, значительно облегчая труд электриков.


Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы “G”, где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой “омега”: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные “ушки”. Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Литые, не предусматривающие заводских отверстий и представляющие собой цельную пластину. Считается более надежной и крепкой, а для некоторых электриков и более надежной, так как дырки для крепления делаются самостоятельно на необходимом расстоянии.


Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

  • по материалу изготовления:
  • из алюминия;
  • из нержавеющей стали (встречаются чаще).

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Самыми оптимальными по цене, качеству и функциональности считаются изделия от производителей “ABB”, “IEK” и “ДКС”. Универсальная модель представлена типом “Омега”.

На большинстве современных электротехнических устройств в прилагаемом паспорте или инструкции указано, на какой профиль осуществляется монтаж.

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.


Как установить?

Инструкция для установки din рейки проста:

  • Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
  • Отмерить расстояние и при необходимости отрезать нужную длину.
  • Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
  • Если профиль литой, дрелью сделать отверстия на поверхности.
  • Приложить рейку к стенке щитка.
  • Зафиксировать саморезами или болтами.
  • Проверить надежность креплений.

Как разместить приборы?

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

Сам процесс монтажа следующий:

  • Повесить прибор на верхний крепеж.
  • Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
  • Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
  • Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:

  • приобрести и установить специальные фиксаторы;
  • немного разогнуть концы планки пассатижами.

Корпуса приборов на din рейку еще на заводе оснащаются специальными креплениями, что делает их монтаж и демонтаж быстрым, легким и удобным.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

Фото din рейки

DRP Источники питания с креплением на DIN-рейку

Источники питания DRP от Delta Electronics созданы специально для эксплуатации в суровых промышленных условиях. Компактный корпус позволяет использовать серию DRP как оптимальные источники питания с креплением на DIN-рейку.



Источники питания DRP в различных моделях изготавливаются в пластиковом или алюминиевом корпусе. Некоторые модели имеют съемный клеммник.  Это позволяет идеально подобрать устройство под конкретные задачи.

Выбрать и купить блок питания Delta вы можете в интернет-магазине …


Достоинства и преимущества источников питания DRP

Элементарная схема монтажа, а также легкость подключения источников питания DRP позволяют использовать устройства практически без ограничений. Удобная и прочная коробка источников питания с возможностью монтажа на DIN-рейку изготавливается только из качественных материалов независимо от модели. Помимо прочего, серия DRP обладает следующими преимуществами:

  • предохранение от перегрузок,
  • предупреждение перенапряжения,
  • тепловая защита,
  • средний срок эксплуатации превышает 10 лет,
  • световая индикация наличия постоянного напряжения.

Также существует возможность разработки специальной модификации с дополнительным внешним светодиодом.

Возможности использования источников питания с установкой на DIN-рейку

Технические параметры источников питания в рамках серии DRP позволяют внедрять их во множество различных отраслей промышленности, прежде всего, для автоматизации процессов. Активнее всего устройства применяются в таких сферах:

  • машиностроение и станкостроение,
  • автомобилестроение,
  • металлообработка,
  • упаковочная промышленность,
  • деревообработка,
  • производство тканей и другие отрасли.

Технические особенности источников питания серии DRP

В рамках серии разработано несколько основных моделей, подходящих под различные требования. Источники питания DRP различаются основными характеристиками работы, а также корпусом. Основные спецификации серии:

  1. Варианты напряжения постоянного тока на выходе устройства 12В, 24В и 48В
  2. Производимая мощность устройства от 15Вт до 480Вт
  3. Большой рабочий диапазон внешних температур – от -20oС до +70oС
  4. Наименьшее время задержки в работе 20 мс
  5. Перегрузка до 150% за 3 секунды
  6. Высокий КПД – не менее 89%
  7. Время безотказной работы устройства не менее 300 000 часов (у некоторых моделей – порядка 1 000 000)

Сертификаты источников питания DRP

Все варианты исполнения источников питания в серии DRP с возможностью установки на DIN-рейку сопровождаются сертификатом соответствия EAC.

Крепление на DIN-рейку для Raspberry Pi имеет дополнительный переходник

Кронштейн Adafruit для монтажа на DIN-рейку для Raspberry Pi, BeagleBone и Arduino стоит 20 или 37 долларов США с адаптером для отвода клеммного блока и кабелем.

Мы также рассмотрим корпусы DIN-рейки RPi от DINrPlate, Phoenix Contact и Zihatec.

Мы рассмотрели множество компактных промышленных компьютеров с опциональными или стандартными креплениями на DIN-рейке, включая Revolution Pi (RevPi Core) на базе Raspberry Pi от Kunbus. Adafruit выпустила монтажный комплект, который позволяет любому Raspberry Pi, BeagleBone или Arduino с 4-мя монтажными отверстиями ездить на DIN-рейке.

Кронштейн для монтажа на DIN-рейку с Raspberry Pi с (слева) и без дополнительного переходного устройства и ленточного кабеля

(щелкните для увеличения изображения)

«Кронштейн для монтажа на DIN-рейку» стоимостью 19,95 долларов США состоит из алюминиевого кронштейна с парой переходных ножек для DIN-рейки и крепежных винтов. Вы также получаете 6x противостояний и 12x винтов с плоской головкой и полукруглой головкой.

Для полной системы DIN-рейки вам потребуется добавить IDC Adafruit 2 × 20 к адаптеру клеммного блока и ленточный кабель GPIO за 2,95 $.

Адаптер клеммного блока разделяет 40 контактов GPIO на соединения клеммного блока.

Другие крепления на DIN-рейку для Raspberry Pi включают в себя крепление на DIN-рейку за 13 $ для Raspberry Pi 3 от DINrPlate. Это пластиковое крепление имеет 4 винта и обвязку. Он также поддерживает Odroid C2 и Asus Tinkerboard.

Крепление DINrPlate на DIN-рейку для Raspberry Pi 3 (слева) и корпус DIN-рейки Phoenix Contact для Raspberry Pi

Phoenix Contact продает полностью закрытый корпус на DIN-рейку для Raspberry Pi за $ 18,17. Защищенный от IP20 корпус, выдерживающий температуру от -40 до 105 ° C, изготовлен из поликарбоната и включает в себя «держатель печатной платы верхней верхней крышки» и 16x контактов. Вам нужно купить отдельный BC DEV-KIT для добавления разъемов клеммной колодки.


RasPiBox Compact

Zihatec продает несколько корпусов RasPiBox на DIN-рейку для стандартных моделей и моделей с нулевым форм-фактором Raspberry Pi. RaspiBox Compact стоимостью 15 евро (16,70 долл. США) поддерживает модели RPi стандартного размера и предлагает фрезерованный кожух направляющей кабины и верхний кожух с прозрачной крышкой.

Конструкция на DIN-рейке может уменьшить помехи и облегчить доступ. Устанавливая компьютер на DIN-рейку вместе с периферийными устройствами, подключенными к ленте, вы избегаете сложности монтажа на панели и получаете более легкий доступ для модификаций и технического обслуживания.

DIN-рейка может сэкономить пространство, уменьшить проводку и улучшить воздушный поток, помимо других преимуществ. Вы также можете выбрать один из множества компонентов, соответствующих стандарту DIN-рейки.

Дополнительная информация

Кронштейн для монтажа на DIN-рейку для Raspberry Pi, BeagleBone и Arduino продается по цене 19,95 долларов США. Полный комплект с адаптером клеммного блока и кабелем стоит 36,70 долларов. Более подробную информацию можно найти на странице продуктов и покупок Adafruit . (Мы узнали о продукте от Geeky Gadgets .)
