Монтаж светильников на лотках для кабеля

Главная / Новости / Монтаж светильников на лотках для кабеля

Admin1 15.11.2018 Новости Комментарии к записи Монтаж светильников на лотках для кабеля отключены 5,151 Views

Освещение больших закрытых пространств с высокими потолками достаточно сложная задача, необходимо проложить питающие и информационные кабели под потолком на определенной высоте не нарушая эстетики, так чтобы все максимально органично вписывалось в окружение, достигая при этом нужный уровень освещенности пространства. Чаще всего речь идет о крупных торговых центрах, цехах, складах, стадионах, объектах развлекательного и культмассового характер и т.п.

Организовать освещение в указанных условиях эффективнее и удобнее за счет прокладки кабельных сетей в лотках. Лотки монтируются под потолком на шпильках, торосах формируя прочный каркас, на который крепятся осветительные приборы. Кабель надежно фиксируется в коробе лотка, что исключает его повреждение продлевая срок его эксплуатации.

Упорядочено организованная кабельная сеть удобна в обслуживание.

Содержание

• 1 Какие кабельные лотки выбрать?
  • 1.1 Типовое решение

Какие кабельные лотки выбрать?

Кабельная сеть может отличаться в зависимости от ее загруженности, это влияет на ее вес и габариты. Светильники также увеличивают нагрузку на лоток. Поэтому подбирая изделие нужно учитывать нагрузку, габариты кабеля и условия в которых будет эксплуатироваться изделие. Входные данные влияют на толщину металла, материал, покрытие, ширину и длину лотка, нужные элементы кабельной трассы.

Подобрать подходящий лоток для кабеля можно самому, но лучше доверить это специалистам занимающимся данным направлением. Подобрать подходящее изделие это лишь часть работы, нужно найти наиболее выгодное решение, поэтому рекомендуем обратиться к производителю кабеленесущих систем, компании «Кубань-Лоток», специалисты предприятия рассчитают и подберут нужные лотки, комплектующие, предложат выгодные условия сотрудничества позволяющие значительно удешевить проект. Детально все описано на сайте компании: www.kubanlotok.ru. Завод выпускает изделия, являющиеся полным аналогом продукции известных брендов, предлагает изготовление лотков и комплектующих на заказ.

Типовое решение

Для прокладки освещения применяются перфорированные кабельные лотки. Перфорация используется для монтажа навесного оборудования, фиксирования кабеля в лотке. При необходимости в лоток может быть установлена разделительная перегородка, которая крепится через перфорацию при помощи болтового соединения. Можно предусмотреть закрывающую лоток крышку. Лоток закрепляется на монтажном профиле и подвешивается к потолку на шпильках либо на тросе.

Лотки в сборе с освещением представляют собой прямых секций, пересекающих помещение. Секции идут параллельно друг другу.

Описано типовое решение актуальное для помещения типа цех.

При использовании в производственных цехах, где ведется работа с вредными веществами используются лотки из нержавеющей стали.

2018-11-15

About Admin1

Предыдущая Детальное знакомство с межкомнатными дверьми из ПВХ

Следующая Альтернативные источники питания

Читайте так же

Рычажная лебедка или МТМ с ручным приводом – простейшие устройства среди аналогичных изделий. Если вам …

Свет – световые лотки в Санкт Петербурге от производителя Ostec ☑ 25 лет опыта ☑ Стандарт ISO ☑ Более 8000 товаров ☎ +7 (800) 707-5611

Система «Остек-свет»

Для общего освещения промышленных и коммерческих помещений используются различные источники света:

• светодиоды,
• люминесцентные,
• газоразрядные лампы.

Общее освещение таких помещений реализуется с помощью линейных люминесцентных светильников, установленных индивидуально, либо на световые лотки, а также за счёт точечных световых приборов.

Высота подвеса линейных светильников составляет как правило от 2 до 8 м, а их вес – от 0,8 кг до 10 кг. Осветительные установки с точечными светильниками большого веса (до 25 кг), как правило, подвешиваются на высоту более 8 м и крепятся к несущим конструкциям здания, либо на консоли, посредством троса, шпильки, цепи, трубы – реже непосредственно к лотку или коробу и имеют индивидуальное подключение. Требования к освещению помещений промышленных предприятий приведены в СНиП 23-05-95 в редакции СП 52.13330.2011 и отраслевых нормах. Подсоединение светильников на лотках к сети осуществляется в соответствии с ПУЭ, Раздел 6. «Электрическое освещение».

Современным решением организации промышленного освещения являются системы световых лотков, способных нести как светильники, так и кабели. Для этих целей разработана система ОСТЕК-СВЕТ – гибкое и простое решение как в монтаже, так и в обслуживании, которое обеспечивает простое развитие осветительной и кабельной сети объекта.

Усиленные прокатные лотки системы ОСТЕК-СВЕТ предназначены для установки светильников различных типов, а также совместной прокладки силовых и информационных кабелей. Лотки могут быть окрашены в любой цвет по желанию Заказчика. Стандартное исполнение лотков и аксессуаров – цинкование по методу Сендзимира. Основу лотков и аксессуаров ОСТЕК-СВЕТ составляют прокатные лотки ускоренного монтажа сечением 50х50 и 100х50, а также стандартные аксессуары к ним. За счет увеличенной длины лотков – от 3-х до 6 метров и соединения внахлест монтаж световых конструкций производится быстрее и удобнее, с минимальными затратами на время монтажа.

Монтаж системы «Остек-Свет»

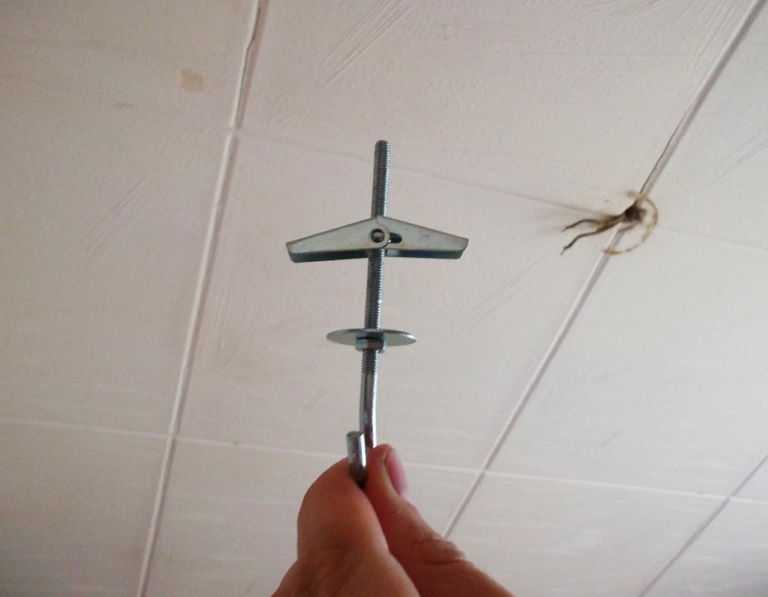

Световые лотки системы ОСТЕК-СВЕТ следует крепить непосредственно к перекрытиям с помощью шпилек M10, М8 закрепляемых на струбцину СТР, креплений к профнастилу КПП, либо на забивные анкера перекрытий, с последующей установкой кронштейнов КППЛС, которые предотвращают деформацию анкера и шпильки в процессе их регулировки.

Также возможна подвеска на тросах к металлоконструкциям и фермам с помощью пластинчатых зажимов из горячеоцинкованной стали.

Подвес лотка к перекрытию на цепь и трос реализуется с помощью зацепа карабином, установки в лоток рым-болта, либо на шпильку, укрепляемую в перфорации лотка с помощью «гайки с пластиной». Участки трассы можно крепить на стену с помощью консолей КНПЛ-100. Неперфорированные лотки можно быстро подвешивать на цепь или шпильку за счёт С-образной подвески, которая также может использоваться для поддержки больших пролётов лотка системы ОСТЕК-СВЕТ.

Болтовое крепление светильников к световому лотку ОСТЕК-СВЕТ производится либо непосредственно через перфорационные отверстия лотка и штатные установочные точки светильников, либо путём установки «скользящей подвески» ОСПС светильника. Соединение секций лотков между собой производят винтами, а при необходимости усиления прочности стыков, дополнительно устанавливают соединители типа СЛУ или СЛБ.

При прокладке электропроводок в коробах шириной 50 и 100 мм непосредственно к ним производят однорядную подвеску люминесцентных светильников. Подвески ОСПС для однорядной фиксации светильников могут перемещаться вдоль короба, что дает возможность подвешивать светильники в любом месте короба. Светильники следует крепить к подвескам ОСПС на болт М10 с усиленной шайбой.

До установки по месту эксплуатации, лотки системы ОСТЕК-СВЕТ и её элементы, как правило, предварительно собираются секциями на полу, затем поднимаются в готовом виде на заданную отметку и закрепляются на заранее установленные несущие конструкции. В местах выхода из лотков провода и кабели должны быть защищены от повреждений о края лотков вводными втулками, гофротрубой 18 мм или изоляционными трубками, а ввод проводов и кабелей в лоток должен осуществляться через вводные устройства. Допускается монтаж распаечных коробок непосредственно на боковую перфорацию лотка. Провода и кабели, как правило, должны заготовляться на технологических линиях и доставляться на монтаж на инвентарных барабанах.

Керамика, керамика, скульптура и ремонт кинцуги

18766 John J Williams Hwy Unit 4, Rehoboth Beach, DE, USA

Керамика на берегу озера Изготовлен президентский подарок премьер-министру Японии #лейксайдпоттери #Кинцугигалерея Страница обновлена: 29. 10.2022 Lakeside Pottery, основанная в 2001 году как учебное заведение по керамическому искусству, является признанной на национальном уровне студией реставрации керамики и скульптуры. Мы известны своим превосходным качеством изготовления, производительностью, инновациями и заботой о клиентах. Мы также предлагаем изготовление керамики на заказ и искусство кинцуги. РЕСТАВРАЦИОННЫЕ УСЛУГИ Керамика, фарфор, керамика, скульптура, кинцуги Керамическое блюдо Пабло Пикассо Профессиональные услуги по ремонту и реставрации бесшовной керамики, фарфора, фарфора и гончарных изделий. Наша художественная реставрация включает практически любой объект или бренд, современный, антикварный или старинный. Посмотрите наши примеры до и после, иллюстрирующие спектр нашей работы. Недостающие части можно вылепить и прикрепить без проблем, чтобы восстановить первоначальный вид, блеск и ощущение. Запросы онлайн-оценки t Мы предлагаем бесшовный ремонт и реставрацию статуй, скульптур и статуэток с использованием широкого спектра материалов, включая камень, мрамор, алебастр, шона, гранит, керамику, гипс, смолу и металл. Онлайн-запрос оценки ИСКУССТВО КИНЦУГИ Широкий ассортимент произведений искусства кинцуги, выполненных с использованием 23,5-каратного золота или с нашим запатентованным более дешевым вариантом из прочной реалистичной металлической смеси с эффектом золота, внешний вид которого почти неотличим от настоящего золота. Примеры проектов Мы можем восстановить любые разбитые керамические сосуды или фигурки, используя наши процессы ремонта Кинцуги на уже сломанном или целом предмете или керамике, выбранной из нашего инвентаря. Примеры проектов ГЕРМЯНАЯ ПОСУДА НА ЗАКАЗ Если вы задумали что-то особенное Керамика на заказ Индивидуальная и уникальная керамика. Индивидуальные проекты керамогранита на заказ любой степени детализации ** Извините! В настоящее время мы не беремся за новые гончарные проекты Примеры проектов ИНТЕРНЕТ-РУКОВОДСТВА Пошаговые уроки Уроки и учебные пособия по гончарному делу и искусству керамики Пошаговые уроки, учебные пособия и ответы на часто задаваемые вопросы, включая проекты, оборудование и управление студией. Эта информация была составлена ​​с использованием нашего многолетнего опыта управления гончарной школой, мастерской и объектами художественной реставрации. Уроки по ремонту и реставрации Несколько уроков и ярких иллюстраций по большинству аспектов ремонта и реставрации 3D-искусства. Уроки охватывают сломанные, треснувшие, отколотые или отсутствующие гончарные изделия, керамику, фарфор, фарфор, скульптуру и статуэтки. Наше обещание: Мы стремимся к высочайшему качеству и с особой тщательностью относимся к каждому доверенному нам объекту. Материалы, с которыми мы работаем: Мы ремонтируем и реставрируем широкий спектр материалов, включая керамику, керамику, фарфор, фарфор, терракоту, каменную посуду, камень, металлическую скульптуру, искусство кинцуги, гипс и смолу. Наша студия: Мы используем самые современные инструменты и материалы в идеальной студийной среде, подходящей для оптимальных процессов. Некоторые из отремонтированных марок: Мы обрабатываем: Alberto Spinetti Baccarat Bavaria Belleek Blue Onion Boehm Buffalo Pottery Canton Capodimonte Chalkware Chinese Export Chintz Collectibles Crocks Copper Luster Crown Derby Cybis Czechoslovakia Pottery David Winter Cottage Deldare Delft Deruta Disney Doulton Dresden Enamel Eva Zeisel Fiesta Flow Blue Franciscan Fulper Galie Goebel Guido Gambone Grueby Faience Gouda Hall Гендель Династия Хань Хэвиленд Халл Хуммель Имари Джасперваре Кьюпи КПМ Лалик Ласло Испанки Ленокс Лимож Льядро Майолика Марборо Марино Моретти Маккой Meissen Metlox Mettlach Minton Ming Dynasty Moorcroft Кубок с усами Корочечный американец Nippon North Dakota Nouveau картинные рамки Pablo Picasso Pottery Parian Пластин Фарфоровые куклы Керамика Предполумбийская индийская гончарная посуда . Германия Р.С. Prussia Red Wing Roger Capron Pottery Rose Medallion Rosemead Roseville Royal Bayreuth Royal Copenhagen Royal Doulton Royal Dux Royal Vienna Royal Worcester Satsuma Sedona Staffordshire Sleepy Eye Spode Staffordshire Stangle Stetson Setalla Sedak Steuben Swarovski Tang Dynasty Terra Cotta Warrior Tiffany Trophies Van Briggle Wade Figurines Warwick Уотерфорд Веджвуд Веллер Циглер Шаффхауссен Древняя керамика Художественная керамика Бисквит Латунь Бронза Керамика Китай Меловые изделия Composite Iron Majolica Marble Plaster Porcelain Resin Shona Soapstone Spelter Stone Stoneware Raku Pottery Ceramic Terra Cotta Verdite Items Repaired: Amphoras Bottles Bowls Candlesticks Банки для печенья Cups and mugs Heirlooms Jars Jugs Figures Figurines Kintsukuroi Kintsugi Lamps Masks Memorabilia Plates & Platters Raku Saucers Sculptures Souvenirs Statue Steins Teapots Vases Urns Поисковый сайт

АВТОРСКОЕ ПРАВО LakesidePottery LLC ; Страница обновлена: 29. 10.2022

Исправление мигающего красного индикатора NES — ремонт/замена 72-контактного разъема

Я был очень рад снова получить в свои руки NES после стольких лет. Он был в прекрасной форме, но когда я зашел в игру, у меня замигал красный индикатор питания и появился черный экран. Что мне нужно сделать, чтобы мои игры запустились? К счастью, я уже знал об этой распространенной проблеме: 72-контактном разъеме NES.

Мигает ли красный индикатор питания при включении NES? Плохой контакт между 72-контактным разъемом и картриджем. Если контакты вашего картриджа очень чистые, разъем необходимо починить или заменить. Устранить эту проблему легко, но избегайте замены некачественных разъемов.

Содержание

• Тесты для подтверждения наличия проблемы с подключением
• Тщательно очистите контакты картриджа NES, в том числе
• Переделайте 72-контактный разъем, если у вас его нет
• Сначала попробуйте заменить существующий 72-контактный разъем
• Простейшее исправление 72-контактного разъема: замена
• Удаление и повторная установка 72-контактного разъема

Знаменитая NES первого поколения, известная как фронтальная загрузка или «тостер», имеет общую точку отказа, которая возникает из-за ее уникального дизайна. Поскольку картридж с игрой вставляется вперед под небольшим углом вниз, а затем прижимается, чтобы лечь ровно, пружинящий металлический контакт запирает слоты для картриджа и сжимается, пока игра находится там.

​ На этих иллюстрациях из патентов Nintendo для NES показан 72-контактный разъем (красный). На рис. 9 картридж [20] вставляется в лоток [33], а 72-контактный разъем располагается внизу, чтобы в него вошел конец печатной платы с контактами разъема. На рис. 9 увеличена функциональная деталь, где конец печатной платы картриджа [24] входит в разъем, и видно, как контакты разъема будут временно деформированы, когда картридж будет сжат.

Чтобы в игру можно было играть, информация с микросхем, находящихся на печатной плате внутри картриджа, должна попасть в процессор NES. Данные передаются через соединение между контактами во «горловине» картриджа и 72-контактным разъемом «слот» внутри консоли NES. Обе стороны должны функционировать должным образом, чтобы игры работали стабильно.

Стоит отметить: обычная практика продувки картриджей работает не потому, что удаляет пыль, а потому, что влага от вашего дыхания временно улучшает соединение. Однако со временем это на самом деле усугубляет ситуацию, так как разъемы картриджа и консоли могут окисляться из-за этого, что затем делает разъемы неработоспособными. Просто не делай этого.

И, наконец, я лично перешел от того, что моя система вообще не играла в игры, к тому, чтобы в основном играть в них, и теперь она работает 100% времени. Выполните следующие шаги, и вы можете получить те же результаты.

Тесты для подтверждения наличия проблемы с подключением

Во-первых, убедитесь, что проблема не связана только с одним или двумя картриджами. Если другие постоянно появляются каждый раз, а некоторые нет, вам, вероятно, нужно очистить картриджи, с которыми возникают проблемы.

Попробуйте эти 3 вещи, все они предназначены для того, чтобы изменить соединение, чтобы увидеть, не является ли это вашей проблемой. Имейте в виду, что даже если они ничего не делают, у вас ВСЕ ЕЩЕ могут быть проблемы с подключением, но не беспокойтесь — это дешево и легко исправить.

После каждого из этих шагов включите систему и несколько раз нажмите кнопку сброса:

1. Вставьте картридж как обычно, но оставьте его в верхнем положении.
2. Когда картридж находится в верхнем положении, слегка выдвиньте его назад, чтобы вы почувствовали, как соединение между штифтами картриджа и штифтами слота немного разъединилось.
3. Немного покачать картридж слева направо.

Если что-то из этого меняет происходящее — даже если вы видите искаженный экран или просто мигающую игру, знайте, что у вас проблема с подключением.

Тщательно очистите контакты картриджа NES, а также

Поскольку обе стороны соединения должны быть в оптимальном рабочем состоянии, нельзя пренебрегать ТЩАТЕЛЬНОЙ очисткой контактов разъема игрового картриджа. Для танго нужны двое, и ваш 72-контактный разъем можно заменить новым, но нечистые контакты картриджа все еще могут помешать нормальной работе.

Может быть, вы думаете, что я констатирую очевидное. Но я тщательно вычистил все свои тележки ватными тампонами, смоченными в 91% изопропилового спирта до тех пор, пока тампоны не станут чистыми. Игры ВСЕ ЕЩЕ не работали в 100% случаев. Существует более тщательный способ очистки, который обеспечивает стабильно работающие игры каждый раз, когда вы их загружаете. Узнайте все о том, как провести серьезную (не только спиртовую) очистку картриджей, чтобы они работали стабильно.

Переделайте 72-контактный разъем, если у вас его нет

Как описано выше, дизайн оригинальной NES делает эту проблему вероятной, потому что, когда вы правильно расположили игру, она деформирует контакты в 72-контактном разъеме. разъем, наклонив картридж. Со временем это приводит к тому, что контакты разъема не соприкасаются с контактами картриджа, как должны. Поскольку всем этим системам уже 30 лет, весьма вероятно, что новая для вас NES нуждается в обновлении, если оно еще не было сделано.

У вас есть два основных варианта обращения с 72-контактным разъемом NES:

1. Попробуйте восстановить имеющийся у вас разъем
2. Замените разъем (около 14 долларов США)

Я предпочитаю чинить, а не заменять, ЕСЛИ МОГУ. Но для моей NES я в конечном итоге пошел по пути замены после того, как реабилитация не сработала для меня так хорошо. Ваш пробег может отличаться.

Сначала попробуйте восстановить существующий 72-контактный разъем

Существует два основных способа восстановления существующего 72-контактного разъема. Предполагая, что он не заржавел, не сильно погнут или не вызывает надежды, возможно, стоит попробовать один из них перед заменой.

ВАЖНО: вы пробуете их на свой страх и риск, но поскольку замена стоит около 14 долларов, ваш риск довольно низок.

1. Вскипятите 72-контактный разъем NES, чтобы вернуть его к жизни

   Самый популярный способ восстановить существующий 72-контактный разъем — это закипание. Какая? Нет, правда. Люди клянутся этим. Вы отсоединяете 72-контактный разъем от своей системы (см. ниже) и ненадолго кипятите его в кастрюле с водой. Поместите коннектор ртом вниз (часть, в которую вставлен картридж) в чистую кастрюлю и залейте достаточным количеством воды, чтобы он оказался примерно на 1/2 дюйма ниже поверхности. Доведите воду до кипения и варите, может быть, 10-15 минут. Дайте остыть, тщательно высушите (высушите, а затем дайте постоять несколько часов, чтобы внутренняя влага испарилась), прежде чем снова вставлять ее в NES.

   Полное раскрытие: Многие люди клянутся этим методом. У меня это не сработало, и после осмотра моего разъема с помощью лупы я заметил, что некоторые из тонких пластиковых ребер были слегка повреждены. Недостаточно, чтобы вызвать какие-либо функциональные проблемы, я не думаю, но просто к вашему сведению. Кроме того, если другой вариант — выбросить и заменить, то ничего страшного, если ваш разъем больше не идеален, поскольку в противном случае он все равно не работает.

   ​ На этом очень крупном плане горловины моего 72-контактного разъема видны повреждения, возникшие во время кипячения. Это не должно влиять на работу, но – просто к вашему сведению.

   После повторной установки разъема в NES проверьте, работает ли он. Если это вас не устраивает, попробуйте один из других вариантов.

2. Осторожно согните контакты 72-контактного разъема

   Другой способ восстановления разъема — осторожно согнуть контакты. Не связывайтесь со стороной, которая подключается к материнской плате NES, так как это не проблема. Во-первых, получите немного яркого света, чтобы вы могли видеть ясно. Возьмите небольшой заостренный предмет, который можно слегка согнуть, например английскую булавку, и протяните руку, зацепив плоский соединительный штифт за любой край, приподняв его с твердым, но контролируемым усилием, чтобы немного потянуть его вверх.

   Важно держать инструмент повернутым таким образом, чтобы штифт поднимался, оставаясь на одном уровне. Вы же не хотите, чтобы один край штыря разъема был выше другого, или чтобы штырь вообще изгибался вбок. Он должен оставаться плоским/параллельным разъему, но немного приподниматься.

   ​ Я использую зубочистку из Walmart, чтобы согнуть штифты. Хитрость заключается в том, чтобы просунуть наконечник под обе стороны вилки в штифте, но не под следующим штифтом, а затем равномерно потянуть вверх, удерживая штифт на одном уровне, чтобы одна сторона не оказалась выше другой. У меня были проблемы с этим, и я получил некоторую неровность и чрезмерный изгиб на некоторых моих штифтах.

   Выполняйте этот процесс очень медленно, потому что очень легко поскользнуться и перегнуть булавку. Мне удалось это сделать, и мне пришлось немного повозиться, чтобы попытаться вернуть его обратно. Опять же, если это не поможет, просто купите новый разъем (см. ниже).

Простейшее исправление 72-контактного разъема: Замена

Существует три основных варианта замены 72-контактного разъема NES. Если вы погуглите, вы, вероятно, увидите ТОННУ вариантов, в том числе кучу на Amazon. Вот в чем секрет: общий опыт сообщества людей, занимающихся ремонтом NES, заключается в том, что эти новые китайские замены никуда не годятся. Они могут не работать, работать с перебоями или сковывать ваши игровые картриджи «мёртвой хваткой» (сверхплотно вставлять/извлекать), что может привести к их повреждению. Лучше всего избегать их.

Два оставшихся варианта:

1. Восстановленный оригинальный разъем у надежного дилера
2. Получите выигрышный набор «Мигающий свет»

Восстановленный 72-контактный разъем eBay за 14 долларов

Я расспросил людей, занимающихся ремонтом NES, и выбрал (и имел фантастический успех) оригинальный 72-контактный разъем Nintendo, реабилитирован опытным поставщиком. Товарищ в онлайн-обсуждении настоятельно рекомендовал восстановленные разъемы этого продавца. Моя прибыла всего за несколько дней и стоила дешево. Это путь, по которому я пошел со своей собственной системой, и я был так доволен ею, что рекомендую ее другим.

Выигрышный набор «Мигающий свет» (30 долларов США)

Я слышал много хороших отзывов об этом наборе. Это дороже, но это потому, что решает проблему на фундаментальном уровне. Вместо того, чтобы просто заменить 72-контактный разъем, вы также замените лоток, в который входит картридж. Вся сборка была переработана, чтобы слот разъема был выше, так что вы просто вставляете картридж прямо назад, и его не нужно нажимать, чтобы установить его на место. Это снимает напряжение с контактов разъема и снижает вероятность того, что вам когда-либо придется заменять его снова. Дополнительным преимуществом является то, что этот комплект также делает вашу систему независимой от региона, так что вы можете смешивать и сочетать картриджи и консоли PAL (европейский) и NTSC (североамериканский). Вы можете купить их только на сайте производителя: Arcade Works.

Снятие и повторная установка 72-контактного разъема

Вы собираетесь зайти внутрь вашей NES и сделать небольшую операцию, но не волнуйтесь, это не требует серьезных технических навыков. Все, что вам нужно, это отвертка с крестообразным шлицем и несколько минут, чтобы пройтись по шагам.

Необходимые элементы:

• Неподключенный NES
• Крестообразная отвертка среднего размера

Отсоедините NES от всех электрических и телевизионных разъемов, а также удалите контроллеры и все вставленные игры.

1. Удалите 6 винтов, чтобы открыть корпус NES

   Переверните NES и вставьте крестообразную отвертку в одно из 6 отверстий для винтов, показанных на фотографии ниже. ВАЖНО: Не используйте отвертку со слишком большим или маленьким наконечником, слишком заостренным или плоским. Убедитесь, что наконечник хорошо входит в головку винта и держится при вращении. Держите хорошее давление на него, вдавливая отвертку в винт, пока вы поворачиваете. Если он соскальзывает, даже когда вы сильно нажимаете на него, возможно, ваш наконечник не подходит идеально. Попробуйте другой, чтобы не зачистить винт, стачивая знак + на головке винта. Делайте это вручную, с помощью отвертки. Никаких шуруповертов или сверл с крестообразным шлицем, пожалуйста.

   Храните все эти винты в группе для последующего повторного вкручивания.

   После удаления винтов переверните устройство, положите его на рабочую поверхность и снимите верхнюю часть корпуса.

   ​ Шесть положений винтов отмечены зелеными индикаторами



2. Снимите радиочастотный экран

   Как только вы откроете систему, вы увидите, что внутренняя часть в основном закрыта металлическим экраном. Это используется для того, чтобы радиочастоты, создаваемые электроникой, не мешали таким вещам, как ваш телевизор.

   Удалите 7 винтов, проходящих через экран, и соберите их в отдельную группу от первых винтов. Вы можете увидеть два винта, которые проходят через переднюю часть черного пластикового лотка для картриджей, но оставьте их до следующего шага.

   ​ Семь положений винтов отмечены зелеными индикаторами



3. Снимите лоток для картриджей

   Теперь, когда вы можете видеть весь черный пластиковый механизм лотка для картриджей, открутите 6 винтов, которыми он крепится. Обратите внимание, что 2 винта, отмеченные синим цветом, слишком длинные, чтобы пройти через более толстую область. Убедитесь, что они возвращаются в нужное место.

   Сгруппируйте извлеченные винты в 3-ю группу для последующего повторного вкручивания.

   Теперь потяните весь механизм лотка (но не 72-контактный разъем сзади) к передней части консоли. Обратите внимание, что в нижней части передней части узла лотка есть небольшой язычок, который зацепляется под передней частью материнской платы. Вам нужно потянуть лоток вперед и вверх, чтобы освободить все это. Как только вы освободите его, вы можете поднять его вверх и наружу.

   ​ Четыре обычных положения винтов, отмеченных зелеными индикаторами, и два длинных, отмеченных синими индикаторами. Сдвиньте лоток вперед, затем потяните переднюю часть вперед и вверх, чтобы освободить выступ под передним краем материнской платы, и извлеките лоток.



4. Снимите 72-контактный разъем

   Удалите последние 2 винта и немного приподнимите материнскую плату из-под нижнего радиочастотного экрана, чтобы 72-контактный разъем можно было легко соскользнуть. Сильно нажмите/потяните разъем в направлении задней части консоли, вытащив его из разъемов на задней стороне материнской платы. Для этого может потребоваться некоторое усилие, но всегда держите его под контролем — ничего не стучите и не дергайте. Просто сильно надавите большими пальцами, чтобы удалить его.

   ​ Два положения винтов отмечены зелеными индикаторами. Обратите внимание, что правый находится за изогнутой вертикальной металлической деталью.

   Обратите внимание на расположение 72-контактного разъема: какая часть подключается к материнской плате, а какая к задней части лотка для картриджей. Это важно, когда вы снова вставите его позже.

   ​ Расположение 72-контактного разъема в NES. Верхний слот (если смотреть с конца) — это тот слот, в который вставляются штифты картриджа (см. красный 72-контактный разъем на схеме вверху страницы). Нижний, который надевается на разъемы материнской платы, имеет другой профиль.

   Вы на полпути! Остальное — просто проделать шаги в обратном порядке с восстановленным или замененным разъемом.

5. Подсоедините новый, восстановленный или восстановленный 72-контактный разъем

   Убедившись, что 72-контактный разъем правильно сориентирован, осторожно вставьте его в разъемы на задней панели материнской платы. Теперь установите материнскую плату на место и закрутите 2 снятых винта.

6. Замена лотка для картриджей

   Установите лоток для картриджей на место, помня, что он должен скользить назад к передней части 72-контактного разъема. Не забывайте, что небольшой выступ в нижней части передней части лотка должен зацепляться под передней частью материнской платы, когда вы вставляете ее обратно.
