Всем привет!

Эта статья посвящена типовым неисправностям и

ремонту телевизора Samsung на шасси KS1A.

Телевизоры «Samsung» на шасси KS1A

Модели:

CS-20F32ZSXBWT, CS-20h2X, CS-20h5R, CS-20R1R, CS-20R1X,

CS-20F1S, CZ-20F12ZR, CS-20F2R, CL-20F12ZSR, CS-20F32TSXBWT,

CS-2139TR, CS-2139TX, CS-2139X/BWT, CS-2148X/VWT, CS-2173S/BWT, CS-2185R, CS-2185S, CS-21D8R, CS-21F10MJR, CS-21F32TSXBWT, CS-21F32ZSXBWT, CS-21F5R, CS-21h5MLR, CS-21S43NSXBWT, CS-2218,

CS-2085S, CS-2085TX, CS-20C8X, CS-20E1C, CS-20E3WX, CS-20F1R,

CS-2038R, CS-2039R, CS-2039С, CS-2039X/NWT/VWT/BWT, CS-2073R.

CB-21F12TSXXEC, CB-14Y52T, CS-1439C, CS-1439R, CS-1448R, CS-1448X, CS-14E3WX, CS-14C8R, CS-14C8TR, CS-14F10R, CS-14F1R, CS-14F1S, CB-14F1T, CS-14h2X, CS-14R1S, CS-14R1X, CS-14V10, CS-14Y52X, CS-15K2Q, CS-15K5S/NWT, CS-15K5WQ, CS-15K8WQ, CS-15M16MJQ
CI-21F32TSXXEU, CZ-21D83N, CZ-21F12T, CZ-21F32T, SZ-21F52ZR.

Типовые неисправности

Телевизор не включается.

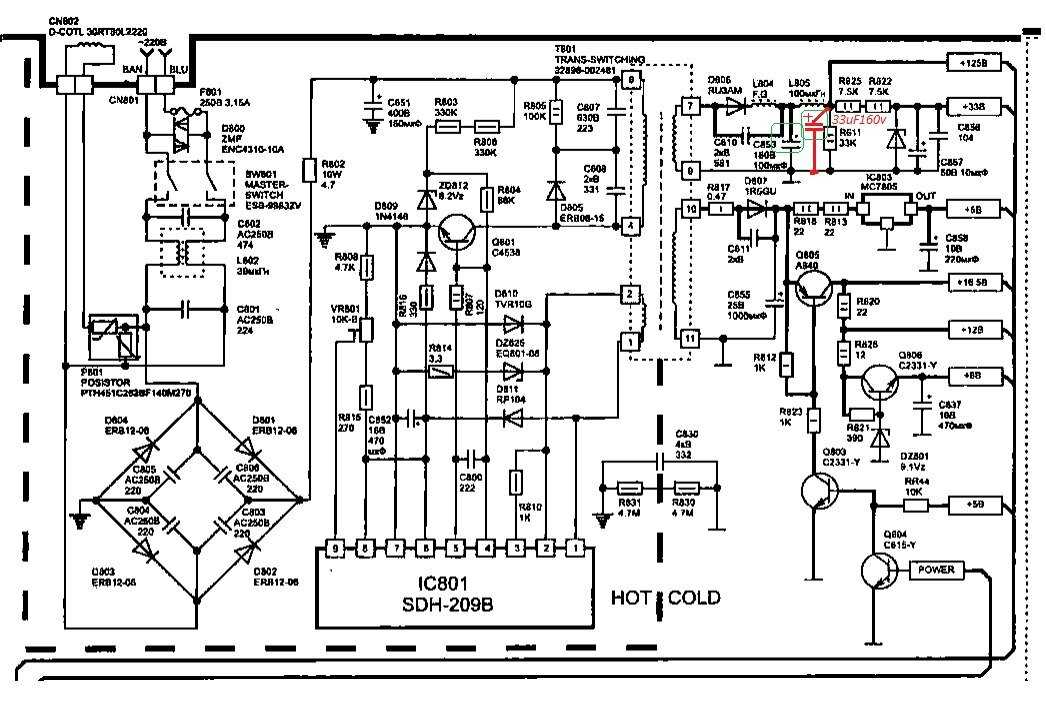

Не запускается блок питания. Пробит стабилитрон по питанию ШИМ контроллера в первичной цепи.

Это может случиться из-за завышенного ESR электролита 33мкф 50В, это связано с конструктивными особенностями питания ШИМ контроллера.

Проблему можно решить путём замены стабилитрона и конденсатора. Если блок питания без оптрона, можно установить стабилитрон на 33В (1N4752).

Ещё одна очень частая неисправность – это выход из строя строчного транзистора D2499 (2SD2499).

Причин может быть много, рассмотрим несколько наиболее распространённых.

В телевизорах с плоским кинескопом, размером 15 дюймов, в коллекторной цепи HOTа в качестве резонансного стоит конденсатор 5100пкф 1600В. Его нужно сразу заменить на заведомо исправный.

Другая причина может заключаться в замыкании в строчных отклоняющих катушках (СОК).

Были неоднократные случаи замыкания в телевизорах с 15-ти дюймовым экраном на шасси ks1a и ks9a.

Если при включении нет высокого напряжения, занижено питание по В+ и строчный транзистор быстро и сильно греется, то неисправен TDKS (FBT).

Нет звука.

Если усилитель НЧ и динамики исправны, попробуйте в настройках переключить систему звука с BG на DK или наоборот. Если это не помогло, нужно войти в сервисное меню, выбрать режим установки опций (option table). Затем переключить восьмую опцию 2ND SIF (ON-OF).

Плохое качество приёма каналов, помехи, пропадание каналов.

Если пошевелить антенный штекер, качество приёма восстанавливается, но ненадолго.

Причина может быть в плохом качестве пайки в соединении антенного гнезда с тюнером.

Это заводской дефект. Производители, вероятно, экономят на припое и соединяют антенное гнездо с тюнером лишь в двух-трёх точках, а не по кругу, как положено.

Устранить такую неисправность можно пропаяв место соединения антенного гнезда с тюнером.

Ещё такая неисправность может возникнуть из-за перелома центрального контакта антенного гнезда в самом тюнере. В таком случае нужно выпаять тюнер из платы и восстановить переломанный контакт. Я обычно припаиваю проводок к переломанному месту антенного гнезда и припаиваю второй конец к плате тюнера.

Это, конечно, не все неисправности, которые являются типовыми, но и эта информация, я думаю, будет полезна.

Если есть что добавить или спросить, пишите комментарии.

Делитесь в соц.сетях и подписывайтесь на новые публикации заполнив форму справа.

Успехов вам!
