Многодиапазонная антенна delta loop | Записки программиста
Как было отмечено в посте Fldigi и цифровая радиосвязь в BPSK31/BPSK63, увеличить дальность связи можно тремя основными способами — используя либо усилитель, либо более эффективные виды связи, либо более эффективные антенны. На этот раз было решено попробовать другую антенну, а именно — delta loop. Данную антенну довольно легко построить и она имеет усиление 1.17 dB по сравнению с диполем. Кроме того, есть несколько способов сделать многодиапазонную дельту.
Теория
Delta loop, она же «дельта» или «треугольник», относится к классу рамочных антенн (loop antenna). Рамочная антенна представляет собой круг, квадрат, треугольник, трапецию, ромб или любую другую выпуклую фигуру с периметром около одной длины волны. Оптимальным вариантом в плане усиления является круг. Но поскольку построить ровный круг с периметром 40 или 80 метров — задача крайне непростая, на практике обычно строят квадраты (quad loop) или треугольники (delta loop).
Рассмотрим следующие варианты квадратов и треугольников по очереди, слева направо, сверху вниз (рисунки позаимствованы отсюда):
Квадрат, питаемый снизу (картинка 1), по сути представляет собой два изогнутых диполя, расположенных один над другим. Такой квадрат имеет усиление около 1.25 dBd, то есть, относительно диполя. Аналогично одному диполю, квадрат имеет горизонтальную поляризацию. Антенна является направленной и излучает перпендикулярно плоскости, в которой расположен квадрат. Входной сопротивление квадрата составляет около 117 Ом, и потому требует согласования с 50-и омным кабелем. Если запитать квадрат сбоку (картинка 2), он будет представлять собой два вертикальных диполя, и, соответственно, иметь вертикальную поляризацию.

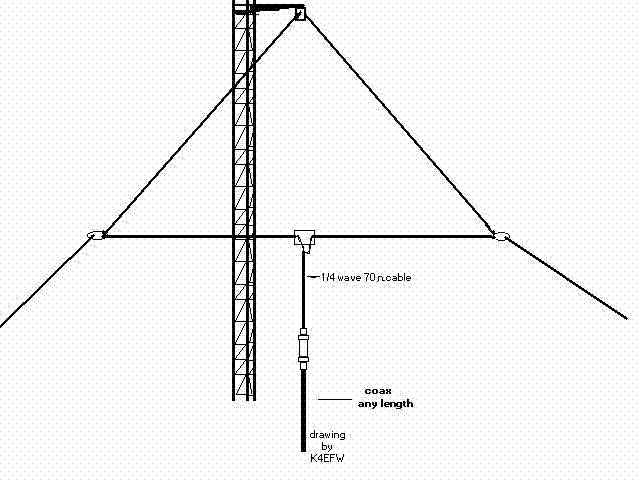

Дельта, питаемая снизу (картинка 3), представляет собой не более, чем искривленный вариант первой антенны. Поэтому антенна также имеет горизонтальную поляризацию. Дельту проще построить, чем квадрат, поскольку ей нужна всего одна мачта.
Но и усиление такой антенны чуть меньше, около 1.17 dBd. Дельта обладает входным сопротивлением около 106 Ом. Антенну можно запитать не только снизу, но и сверху (картинка 4), ее свойства от этого не сильно меняются. Перевернутая дельта (картинка 5) также обладает примерно теми же свойствами.
Как получить дельту с вертикальной поляризацией? Для этого нужно взять место запитки, при котором антенна имеет горизонтальную поляризацию, отсчитать в сторону λ/4, и запитать антенну в этом месте (картинка 6). Также допускается питать антенну и в ближайший угол, ее свойства от этого не сильно поменяются.
На иллюстрации приведены квадраты со стороной λ/4 и правильные треугольники со стороной λ/3. Однако антенну допускается вытягивать. Так на практике нередко используют прямоугольники с соотношением длин сторон от 2:1 до 3:1. Как правило, рамочные антенны располагают вертикально, но также допускается расположение под углом к земле, немного отличным от прямого. Помимо прочего, это позволяет уменьшить высоту мачты.
Горизонтально поляризованные дельты и квадраты должны быть расположены высоко (высота порядка λ/2) относительно земли, чтобы иметь небольшой угол излучения. Иначе антенна излучает в зенит, и с ее помощью возможны радиосвязи только на близкие расстояния. Рамочной антенне с вертикальной поляризацией достаточно быть поднятой от земли на пару метров (0.05 длины волны), при этом она пригодна для проведения дальних радиосвязей.
До сих пор речь шла о рамочных антенных, рассчитанных на один диапазон. Многодиапазонные рамочные антенны строят либо вкладывая одну рамку в другую и объединяя их места запитки (аналогично fan dipole), либо используя в месте запитки антенный тюнер. Последний способ проще и допускает использование укороченной антенны. Минусы подхода — нужен тюнер, а также не очень понятно, какой будет поляризация на «второстепенных» диапазонах.
Практика
Меня вдохновила статья One Stealthy Delta [PDF], написанная Steve Ford, WB8IMY и опубликованная в журнале QST за май 2002 года.
«One Stealthy Delta» описывает delta loop с периметром 120 футов (36.6 метра), запитанную снизу и согласованную антенным тюнером. Сообщается, что такая антенна настраивается на все КВ диапазоны от 80 до 10 метров, а также на диапазон 6 метров, который, к сожалению, не разрешен в России. John Reisenauer, KL7JR в своей статье An Easy to Install Vertical Loop for 80-6 Meters подтвердил результаты, полученные WB8IMY, используя аналогичную антенну с периметром 150 футов (45.7 метра). История умалчивает о том, почему оба автора решили использовать горизонтальную поляризацию на 40 метрах.
Прикинув доступные мне варианты, я решил остановиться на следующем:
Антенна представляет собой перевернутую дельту с периметром около 37 метров, питаемую с одного из верхних углов. Согласование осуществляется при помощи антенного тюнера MFJ-971. Измеренная длина антенны получилось чуть больше, примерно 38 метров, поскольку провода провисают под собственным весом, и треугольник получается не совсем ровным.
Дельта была сделана из «полевки» (провода П-274М), оставшейся у меня после экспериментов с антенной «длинный провод».
Тюнер располагается в доме, на окне второго этажа. Противоположный угол крепится на мачте. Мачта представляет собой 10-и метровое удилище, по заверению производителя сделанное из карбона / углеволокна. Верхние секции удилища слишком тонкие, и не годятся для использования в мачте. После их удаления осталась мачта высотой 6.2 метра. Одна из убранных секций была закреплена при помощи армированного скотча вверху мачты, перпендикулярно ей. В эту секцию продевается полотно антенны. Чтобы мачта не схлопывалась под воздействием ветра, ее секции были склеены клеем «Момент Универсальный Классик», и также скреплены армированным скотчем. Основание мачты крепится к забору, все тем же скотчем. Никаких оттяжек не используется. Нижний угол антенны находится на высоте 1.6 метра от земли. Этот угол был привязан веревкой к растущему рядом кусту.
Примечание: Допускается, чтобы мачта немного прогибалась под весом провода, но не сильно.
Так называемый «карбон», используемый в удилищах, довольно хрупкий, и лишний раз прикладывать к нему силу не стоит.
Такая антенна должна иметь вертикальную поляризацию на диапазоне 40 метров. На более высокочастотных диапазонах поляризация будет не очень понятно какая. Но она и не так важна, поскольку большая часть антенны будет достаточно высоко от земли по сравнению с длиной волны. Плоскость антенны проходит с севера на юг. Соответственно, излучать она должна на запад и восток. В этих направлениях горизонт у меня достаточно чистый. Север закрыт домом, с юга достаточно близко находятся соседские дома.
В моем тюнере есть встроенный балун 1:4. Антенну я пробовал настроить как с этим балуном, так и без него. Работает и так, и так, но с балуном антенна настраивается заметно лучше. Отмечу, что использование встроенного балуна не отменяет необходимость во внешнем отсекающем дросселе. Без дросселя, конечно, все тоже будет работать, но вы получите сильные наводки в доме и высокий уровень шума в антенне, я проверял.
Антенна неплохо настраивается на диапазоны от 80 до 10 метров. При использовании встроенного балуна 1:4 КСВ не превышает 2 ни на одном из диапазонов, а без него не превышает 3.
В «основном» диапазоне 40 метров есть явное усиление на запад и восток. Первым же QSO ночью в режиме SSB при работе на 100 Вт был получен рапорт 59 из Франции (2700 км на запад). Казань (720 км на восток) рапортует 59+20. Тольятти (790 км на восток) сообщает 59+15. Киев (750 км на юго-запад) дает 59+15 с комментариев «ого, ну всех перекричал». Германия (2000 км на запад) дает рапорт 59+20. Екатеринбург (1400 км на восток) говорит 59. Уверенно отвечают Босния и Герцеговина (1900 км), Австрия (1800 км), Сербия (1800 км). Раньше на inverted-vee я регулярно принимал операторов, проживающих на юге от меня (Краснодар, Ставрополь, Астрахань). Теперь же радиосвязь в этом направлении удается провести довольно редко.
На «второстепенных» диапазонах антенна также работает неплохо. На 20 метрах в FT8 нередко удается провести QSO с Японией (7500 км).
В режиме PSK31 удалось провести QSO с оператором W4PKU, проживающим недалеко от Вашингтона (7900 км). На юг в этом диапазоне антенна тоже как-то работает, в частности, отвечает Оман (4000 км). На 30 и 17 метрах в FT8 было проведено множество QSO с операторами из Европы. Из интересных станций на 17 метрах удалось связаться с Объединенными Арабскими Эмиратами (3700 км). На 80 метрах ночью в SSB уверенно отвечают Литва, Беларусь и Украина. В этом диапазоне рапорты бывают до 59+10.
Диапазоны 15, 12 и 10 метров я пока что особо не тестировал, поскольку активность на них небольшая. Скорее всего, на них тоже все неплохо.
Заключение
На момент написания этих строк я использовал описанную дельту в течение нескольких недель. Мачта держится. От соседей жалоб не поступало. Прямо скажем, какого-то чуда уровня «связь с Австралией как по Скайпу» не произошло. Но и придраться особо не к чему. Получилась просто нормальная антенна.
Есть у этой антенны и один неочевидный, но важный для меня плюс.
Дело в том, что в силу ее расположения в доме стало намного меньше кабелей под ногами. Если раньше до диполя тянулось 50 метров RG58, то теперь от трансивера до тюнера идет всего 10 метров. Таким образом, потери в кабеле стали существенно меньше. Кроме того, во дворе теперь не осталось ни одной оттяжки.
В общем и целом, я доволен.
Дополнение: Позже я понял еще несколько плюсов данной антенны. Во-первых, зимой антенна покрывается снегом и наледью, и деформируется под их весом. В результате входное сопротивление заметно меняется. Благодаря тюнеру под эти изменения легко подстроиться. Во-вторых, дельта представляет собой КЗ по постоянному току. Благодаря этому антенна не копит статику, как это делают диполи или вертикал.
Дополнение: Доработка антенны описана в заметке Согласование импеданса с помощью LC-схем. Также вас может заинтересовать статья Простая антенна начинающего коротковолновика.
Метки: Антенны, Беспроводная связь, Любительское радио.
Питание антенны вертикальная Delta Loop
На Интернет форумах для формирования излучения с вертикальной поляризацией в основном обсуждается запитка «дельты» в «нижний» (от земли) угол
Рис. 1
или на расстоянии L/4 от «нижней» точки В, т.е. вблизи земли.
Рис. 2
На рисунках 1 и 2 в точках Б и Г пучность тока, в точках А и В — пучность напряжения.
Такое решение антенны я сразу отверг: антенна и так установлена низко, а при такой запитке основное излучение происходит вблизи земли. К тому же, запитывать антенну так, как показано на рис.2, следует разве что с 9-этажки — ведь желательность размещения кабеля перпендикулярно полотну антенны никто не отменял, причем хорошо бы, чтобы и радиостанция находилась на 9-м этаже.
Известно, что наибольшая интенсивность электромагнитного излучения находится вблизи пучности тока: «мощность излучения отрезка провода антенны пропорциональна квадрату тока в этом отрезке», т.е. мощность излучения в каждом отрезке провода антенны — разная, максимальная — в пучности тока.
Для антенны, показанной на рис.1, пучность тока в точке Б находится в самом низу, а для антенны на рис.2 — чуть выше нижней части антенны, что не так уж и плохо. Тем не менее, для низковисящей «дельты» и этот вариант не подходит.
Опираясь на эти рассуждения, решил изготовить антенну с запиткой в верхней части на расстоянии L/4 от верхней точки В (рис.3).
Фактически, это «перевернутая» антенна, показанная на рис 2.
На рис.3 хорошо видно, что пучности тока (точки Б и Г) располагаются на большей высоте, а значит, максимум излучения происходит довольно далеко от
земли, что очень важно при небольшой высоте подвеса антенны. К тому же, при такой конфигурации облегчается почти перпендикулярный подвод кабеля к полотну антенны.
При 10-метровой высоте подвеса верхнего полотна получилась неплохая двухдиапазонная (40 и 20 м) антенна, установленная под наклоном, т.к. сделать ее полностью вертикальной при такой высоте подвеса невозможно. Нижняя точка антенны находится буквально в метре от земли, однако это практически не сказывается на эффективности излучения.
Здесь нужно отметить, что местоположения пучностей тока и напряжения, указанные на рис 1—3, справедливы для антенны диапазона 40 м. В диапазоне 20 м в антенне укладываются» 2 волны, пучностей тока и напряжения будет по 4, поэтому поляризация получаете комплексная — вертикально-горизонтальная.
Полотно антенны изготовлено из медного провода диаметром 2 мм в эмалевой изоляции. Дельта представляет собой равносторонний треугольник со сторонами 14,34 м, периметр — 43,02 м. Расстояния между точками А, Б, В и Г (рис. 3) равны и составляют по 10,75 м. Расстояние от узла запитки Б до верхнего угла — 3,58 м. С такими размерами резонансные частоты антенны — 7040 и 14100 кГц, пучности тока Б и Г оказываются напротив.
При соблюдении этих пропорций, в некоторых направлениях антенна может иметь определенное усиление. При необходимости удобно укорачивать нижний угол, уменьшив отрезок 3,58 м. например, до 3,50 м. Небольшая неточность расположения точек Б и Г по горизонтали не приводит к заметному ухудшению работы антенны.
От балуна в точке запитки пришлось отказаться, т.к. она подвергается ветровым нагрузкам. Поэтому в точке запитки вместо тяжелого балуна на кабеле установлены 5 ферритовых «защелок» RF-130S. По этой же причине пришлось отказаться и от какого-либо согласования в узле запитки. Экран кабеля подключен к верхней части антенны, центральный провод — к нижней.
Наиболее актуальные характеристики антенны (полное входное сопротивлении и КСВ) снимались анализатором АА-ЗЗОМ с помощью полуволнового повторителя, изготовленного из коаксиального 50-омного кабеля длиной 14 м. В диапазоне 7 МГц активное входное сопротивление составило 120 Ом, в диапазоне 14 МГц — 140 Ом. Из-за недостаточной высоты подвеса имеется реактивная составляющая входного сопротивления, поэтому в диапазоне 7 МГц КСВ=3,0; в диапазоне 14 МГц — 4,0.
В такой ситуации было принято решение снизить КСВ, применив согласующий отрезок 75-омного кабеля. Комбинируя подключение коротких отрезков такого кабеля длиной 10 см, 20 см, 30 см, 50 см, 1 м, 2 м, 3 м, 3.
5 м снабженных дешевыми телевизионными разъемами, после полуволнового повторителя выяснилось, что в диапазоне 7 МГц требуется отрезок кабеля длиной 6,9 м, в диапазоне 14 МГц — 3,5 м, что позволило получить в диапазоне 7 МГц КСВ=1,2; в диапазоне 14 МГц — 1,5.
В итоге, было решено непосредственно к антенне подключить отрезок 75-омного кабеля длиной 3,5 м, а уже к нему — 50-омный кабель длиной 8,6 м (всего 14,1 м). К сожалению, из-за неточного выбора длины полуволнового повторителя (она была определена расчетным путем) в диапазоне 7 МГц КСВ составил 2,0; в диапазоне 14 МГц — 2,3. Это не так уж и плохо—при КСВ до 3,0 вся мощность уходит в антенну. Тем более, что повышенный КСВ имеется лишь в кабеле длиной 14 м.
Кабели имеют диаметр 10 мм и многожильный центральный проводник. К месту соединения кабелей примотан пластиковый угольник длиной около 15 см, обрезанный по диаметру кабелей, что обеспечивает надежность соединения при ветровых нагрузках.
Внизу ничто не препятствует установке токового балуна, снабженного разъемами, который окончательно отсечет возможные синфазные токи.
В авторском варианте 50-омный кабель через антенный коммутатор подключается к одному из двух согласующих устройств (СУ) — на 7 или на 14 МГц.
Фактически, СУ на 7 МГц может работать в диапазонах от 1,8 до 15 МГц. В СУ на 14 МГц применена катушка из медной трубки диаметром 6 мм (1+2+4+4 витка, всего 11 витков), и оно может использоваться в диапазонах 7—29 МГц.
Если вместо последних 4 витков намотать 8 (всего витков будет 15), то, в принципе, СУ будет работать начиная с 3,5 МГц, а возможно, и с 1,8 МГц (следует проверить практически). Ввиду простоты изготовления, мною было изготовлено 3 таких СУ. В результате, после согласующих устройств полоса частот без реактивной составляющей составила 400 кГц на 40-метровом диапазоне и 380 кГц в диапазоне 20 м.
Такое согласование было сделано с целью максимально возможного снижения потерь в 50-метровом коаксиальном кабеле, который подключен ко второму антенному коммутатору. В двух местах на этом кабеле установлены по 20 ферритовых «защелок».
КСВ в длинном кабеле, подключенном к выходу согласующего устройства, — около единицы. Согласующие устройства на сосредоточенных элементах вполне можно заменить дополнительными отрезками 75-омного кабеля, длины которых придется подобрать.
Антенну можно упростить, если она будет работать на одном диапазоне. В таком варианте длина 75-омного отрезка кабеля, подключаемого к полотну антенны, составляет 3,5 м в диапазоне 14 МГц и около 7 м — в диапазоне 7 МГц. Согласующее устройство можно установить в помещении радиостанции или вовсе обойтись без него.
Есть еще один вариант: запитать антенну только 75-омным кабелем (например, РК75-4-11). Именно так она использовалась в полевых условиях с полуволновым повторителем (около 28 м) и переключателем на 9 диапазонов. В сентябре 2013 г. мы с Сергеем, RW9UTK, работали в полевых условиях из сравнительно редкого RDA-района КЕ-21. Антенна работала на двух диапазонах и была установлена на 12-метровой высоте на двух стеклопластиковых трубах.
Работала антенна отлично — в иные моменты мы узнали, что такое pile-up.
Там, в поле, анализатором АА-ЗЗОМ были измерены некоторые характеристики антенны, которые вследствие более высокого подвеса оказались заметно лучше, чем у антенны, установленной на 10-метровой высоте. В диапазоне 40м реактивной составляющей не было совсем, Rвх=141 Ом, КСВ=1,91, полоса по уровню КСВ=2,0 — 80 кГц, по уровню КСВ=3,0 — 300 кГц, активное сопротивление сохраняется в полосе 800 (!) кГц. В диапазоне 20 м реактивная составляющая также отсутствовала, Rвх=194 Ом, КСВ=2,56, полоса по уровню КСВ=3 — 620 (!) кГц, активное сопротивление сохраняется в полосе 630 (!) кГц.
Согласование производилось с помощью самодельного СУ, к которому подключался 75-омный кабель. Применение согласующего устройства позволило получить на обоих диапазонах КСВ=1,0 в 50-омном кабеле, соединяющем СУ с трансивером.
Широкая полоса рабочих частот без реактивностей — это замечательное свойство замкнутых антенн. Нет необходимости перестраивать СУ в пределах любительского диапазона—достаточно настроить его в одной точке.
При этом СУ может находиться достаточно далеко от трансивера.
В поле в качестве полотна антенны мы применили полевой сдвоенный провод П-274. Этот провод в полиэтиленовой изоляции имеет определенный коэффициент укорочения, поэтому периметр антенны получился несколько меньшим, несмотря на большую высоту подвеса, чем дома, и составил 42,70 м.
Здесь также был равносторонний треугольник со стороной 14,23 м. Расстояния между точками А, Б, В и Г также равны и составляют по 10,67 м. Расстояние от узла запитки и до верхнего угла — 3,56 м.
Некоторые проблемы возникли с балуном, который входит в состав универсальной линии: для передвижения полотна антенны были использованы пластиковые круги от игрушки пирамида, и балун несколько сместился вниз от запроектированной точки (3,56 м от верха). Несмотря на это, антенна работала просто великолепно, т.к. на 12-метровых трубах она была установлена почти вертикально.
Планируется переместить балун в начало линии, снабдив его разъемами,.
чтобы сохранить защиту от синфазных токов. Кроме того, на кабель, лежащий на траве, можно надеть ферритовые «защелки» или пропустить несколько раз через ферритовое кольцо — кабель диаметром 7 мм вполне это позволяет.
Также планируется испытать антенну в полевых условиях, но уже на высоте 16 м Опять будут применены стекпопластиковые мачты. Антенна будет установлена вертикально. О результатах испытания непременно сообщу.
RU9UX
A Низкочастотный треугольник. Пост #259
Простые антенны для любительских радиостанций: треугольник в низкочастотном диапазоне. Пост №259
За последние несколько лет я построил множество КВ антенн для своей любительской радиостанции. Все мои вертикали, перевернутые V-образные, диполи и петли были опытом обучения, особенно когда я столкнулся с ограниченными ресурсами и пространством.
Работать из квартиры или дома, находящегося в ведении CC&R и ТСЖ, было непросто.
Теперь, когда я медленно переезжаю на целый акр земли в сельской местности округа Пуна на острове Гавайи, мои ограничения по пространству исчезли, и нет никаких комитетов, которые контролировали бы мою антенную деятельность. Я считаю это определенным благословением. Впервые за много лет я могу построить полноразмерные диполи, вертикалы с приличной системой заземления и большие полноволновые рамочные антенны без помех. Поскольку моя новая собственность окружена высокими деревьями, достигающими 50 футов/15,24 метра, мои антенны хорошо защищены от посторонних глаз. Когда я работаю в сдаваемом в аренду доме в Лаупахоехо, меня все еще окружают столбы и соседи. Мои усилия с антенной в этом месте, как правило, незаметны и в основном вне поля зрения.
В прошлую субботу (01 февраля 2014 г.) я решил установить еще одну рамочную антенну на заднем дворе напротив шоссе 130, дороги, идущей из Хило в Пахоа.
Я предпочитаю полноволновые петли, потому что их легко изготовить, они не требуют наземной радиальной системы, имеют некоторое усиление по сравнению с диполем и могут питаться либо коаксиальным кабелем через четвертьволновую согласующую секцию, либо лестничную линию 450 Ом. Система с питанием по коаксиальному кабелю лучше всего работает на одном диапазоне, хотя можно использовать и другие частоты, если в систему вставлен антенный переходник. Многодиапазонное покрытие возможно с лестничной линией, балуном 4:1 и антенной трансформацией.
Для этой антенны я решил использовать лестничную линию 450 Ом в сочетании с балуном 4:1 и антенным преобразователем. Антенна будет использоваться на всех любительских радиочастотах от 40 до 10 метров.
Я сделал рамочную антенну по схеме, описанной Эдвардом М. Ноллом (W3FQJ) в его книге «73 вертикальные, лучевые и треугольные антенны». Нолл назвал свою петлю «Низкополосной треугольной антенной».
МАТЕРИАЛЫ:
Первым пунктом в процессе строительства было определение необходимой длины провода, типа необходимой опоры, длины коаксиального кабеля 50 Ом и лестницы 450 Ом, необходимых для подключения «треугольной антенны» к моему шалашное оборудование.
Вместо стандартной формулы 1005/f(MHz)=L(ft) я использовал рекомендованную Ноллом формулу 984/f(MHz)=L(ft). Когда я использовал первую формулу, мои антенны оказались длинноваты, и мне пришлось обрезать лишний провод, чтобы привести антенну в резонанс и низкую КС.
Используя последнюю формулу и расчетную частоту 7,088 МГц (частота ежедневной сети Hawaii Afternoon Net), общая длина необходимого провода составила 138,82 фута (138 футов, 9,8 дюйма/42,32 метра). Единственный провод У меня в лачуге было 150 футов/45,73 метра акустического провода Radio Shack AWG #18 калибра 18. Если я разделю провод на части, у меня будет более чем достаточно провода для треугольной антенны.
Три керамических изолятора, один для вершины треугольника наверху мачты и два для поддержки нижней части антенны.
Шесть деревянных стоек длиной 6 футов/1,82 м, одна для поддержки мачты, две для поддержки нижних концов треугольной антенны и три для поддержки линии лестницы над землей, когда она идет к балуну 4:1 и хижина.
Одна телескопическая мачта MFJ длиной 10,06 м из стекловолокна.
Один балун W9INN 4:1.
50-футовая/15,24-метровая лестничная линия сопротивлением 450 Ом и устройство «лестничного замка» для крепления лестничной линии к нижней части треугольной антенны.
Коаксиальный кабель RG-8X длиной 7,62 метра с разъемами УВЧ.
Несколько коаксиальных кабелей RG-8X длиной 3 фута/0,91 метра для соединения трансивера (Ten Tec Argonaut II) с MFJ-941-E Versa Tuner II, фиктивной нагрузкой Heathkit и фильтром нижних частот.
Различные инструменты, включая паяльник, ленту, кусачки, дакроновую веревку, плоскогубцы и отвертки.
СБОРКА:
Треугольная антенна была установлена на земле.
Я расположил антенну в общей равносторонней конфигурации со стороной 46,27 футов (46 футов, 3,24 дюйма)/14,106 метра. Я пропустил провод динамика через каждый керамический изолятор, оставив свободное пространство посередине нижней части треугольной антенны.
Я подсоединил лестничную линию 450 Ом к центральному разъему «лестничного замка» и припаял свободные концы антенны к соответствующим выводам лестничной линии. Соединения были закрыты несколькими слоями виниловой изоленты.
В точке соединения я забил деревянную опору длиной 6 футов/1,82 метра для поддержки соединения антенны/фидерной линии. Я также вбил опорный стержень для мачты из стекловолокна и два опорных стержня, которые связывали нижнюю часть треугольной антенны. Для крепления керамических изоляторов к опорным стойкам использовались небольшие отрезки лавсановой веревки.
Два оставшихся деревянных кола были вбиты в землю на расстоянии примерно 4,57 метра друг от друга. Эти стойки будут поддерживать линию лестницы над землей, пока она не достигнет балуна 4: 1, прикрепленного к стене гаража.
Я прикрепил вершину треугольной антенны к оконечности 10,06-метровой мачты из стекловолокна и медленно поднял мачту на опорную стойку.
Я придал антенне однородную сбалансированную форму и провел лестничный трос к оставшимся опорным стойкам.
Я проложил лестничный трос к первой и второй опоре
На последнем опорном столбе лестничный трос проложил к балуну 4:1, прикрепленному к стене гаража (примерно 8 футов/2,43 метра над землей).
Я прикрепил коаксиальный кабель RG-8X длиной 25 футов/7,62 метра к балуну 4:1 и провел коаксиальный кабель через коммутационную панель в будку. Коаксиальный кабель был подключен к антенному трансматчу MFJ-941 Versa II. Небольшие отрезки коаксиального кабеля RG-8X использовались для соединения остального оборудования хижины — Ten Tec Argosy II, фильтра нижних частот и фиктивной нагрузки Heathkit. У меня в хижине есть еще несколько установок, но Ten Tec Argosy II была единственной установкой, способной работать на 30 метрах. То же самое касается надежной антенны Drake MN-4.
ПРЕДВАРИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ:
С Versa Tuner II в линейке я смог покрыть 40, 30, 20, 15 и 10 метров с показаниями КСВ от 1,5 до 1. Используя от 10 до 20 Вт от старого Ten Tec Argosy II, я смог установить отличные контакты по всему штату Гавайи, на материковой части США и по всей южной части Тихого океана.
Отчеты CW варьировались от 559 до 599, а SSB – от 54 до 59. На данный момент эта “Низкополосная треугольная антенна” работает хорошо и обеспечила часы приятных контактов. Попробуйте рамочную антенну. Он дешев, прост в сборке и обеспечивает как местное, так и DX-покрытие. Веселиться!
ССЫЛКИ:
Нолл, Эдвард М. (W3FQJ). 73 Вертикальные, лучевые и треугольные антенны. Редакторы и инженеры. Индианаполис, Индиана, 46268. Седьмое издание, 1979 г., стр. 126–127.
http://www.w5sde.net/delta_loop_for_hf.htm.
http://www.hamuniverse.com/kl7jrloopnotes.html.
Спасибо, что присоединились к нам сегодня! Вы можете следить за нашим сообществом блогов, оформив бесплатную подписку по электронной почте или воспользовавшись RSS-каналом блога.
Aloha es 73 de Russ (KH6JRM).
BK29jx15 — вдоль прекрасного побережья Хамакуа на острове Гавайи.
