Квадратний підрозетник англійської стандарту (UK-86-white)
В наявностіКвадратний підрозетник Livolo білий (UK-86-white)92 грн
+380 (44) 232-39-92
Відділ продажів
+380 (67) 258-33-88
Відділ продажів-
+380 (67) 259-40-80
Бухгалтерія +380 (67) 220-92-14
Сервісний центр
Опис
Характеристики
Інформація для замовлення

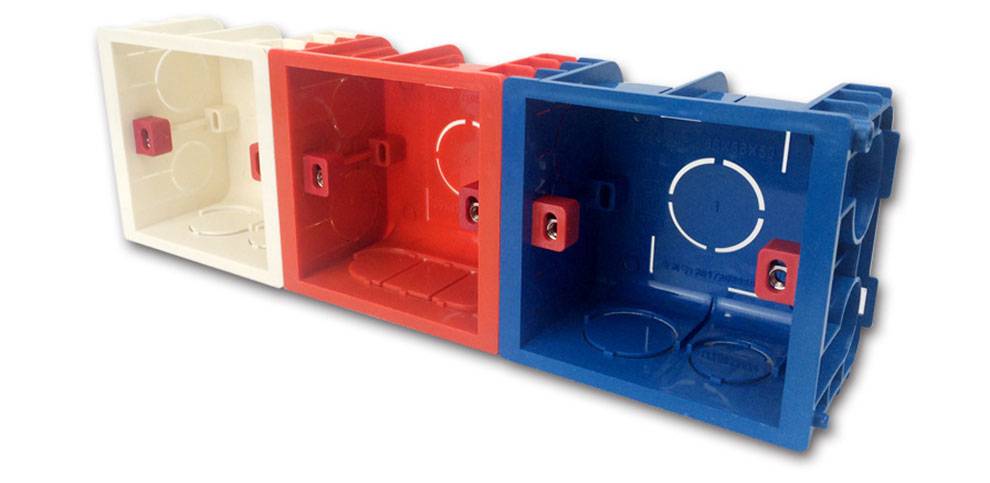

Квадратна установча коробка Livolo UK-86-white – це підрозетник білого кольору для установки в бетон / цегла під штукатурку.
- вимикачів англійської стандарту;
- розеток UK стандарту;
- підходить для установки вимикачів Xiaomi Mi Aqara smart light control set;
- різного електрообладнання купленого на AliExpress;
- світильників для сходів Livolo;
- датчиків руху Livolo;
- пультів управління фанкойлами;
- терморегуляторів теплої підлоги;
Підрозетник квадратний має зовнішні габарити: 81 * 81 мм, глибина 55 мм, відстань кріплення вимикачів – 60 мм.
Підрозетник розрахований на установку вимикачів з квадратної задньою частиною.
Как установить подрозетники правильно – основные правила установки и пошаговые инструкции
Представить себе квартиру или дом, где нет ни одной розетки, очень сложно. Это незаменимая часть электрической системы, а также неотъемлемый элемент интерьера.
Эффективность, безотказность и безопасность работы розеток во многом зависит от соблюдения правил по их установке. Есть множество нюансов.
Один из них — это монтаж подрозетника. Именно в нём и располагаются все «внутренности» розетки, оставляя снаружи лишь декоративную накладку и непосредственно сами отверстия для вилки.
Разновидности подрозетников
Самостоятельная установка подрозетников начинается с их выбора. Тут нужно обращать внимание на материал стен, форму самого изделия, материал его изготовления, размеры установочной коробки и так далее.
В советское время подход к установке розеток был другим. Раньше просто электрику замуровывали в стену, и никакой возможности её заменить, не разрушая часть стены, не было. Сейчас же в любой момент всё можно быстро поменять. Это обусловлено применением подрозетников. Это своего рода коробка, которая удерживает внутри себя розетку с проводами, выполняя роль и пожарозащитного элемента.
Подрозетники отличаются между собой по форме, размеру, материалу изготовления, способу установке и так далее. Чтобы точно знать, какая глубина подрозетника вам требуется, либо какой диаметр подрозетника будет оптимальным конкретно для вашей купленной розетки, с этими разновидностями следует разобраться.
Материал стен
Коробки можно разделить на 2 группы:
- Для твёрдых материалов. Это бетон, кирпич, железобетон, газобетонные блоки и так далее. Это стаканы круглых форм, на которых дополнительных элементов нет. Для фиксации в стенах применяются растворы. В стенах или на днище предусмотрены отверстия, через которые выводятся провода. В процессе монтажа достаточно убрать эти перемычки и пальцами выдавить заглушки. Если требуется разместить рядом сразу несколько розеток, тогда используются стаканы, имеющие специальные крепления по бокам. Так подрозетники можно с помощью пазов соединить друг с другом и сформировать необходимый блок из 2 и более коробок.
- Для мягких, композитных материалов. Тут речь идёт о пластиковых плитах, гипсокартонных листах, фанере, ДСП и так далее. Обычно их называют коробками для гипсокартона. Конструкция отличается. Здесь используются прижимные лапки из металла или пластика. С их помощью деталь крепится в полой стене. Зажимы фиксируются винтами.
За счёт их вращения можно отрегулировать положение.
За счёт их вращения можно отрегулировать положение.С выбором в этой ситуации разобраться легко. Какая стена, такой и стакан для розетки следует использовать.
Формы изделий
Также подрозетники или просто стаканы отличаются между собой по форме. Тут можно выделить несколько разновидностей.
- Круглые. Это самый распространённый вариант формы. Под такие стаканы проще всего делать отверстия в стене. Подходят для одиночных розеток и выключателей, а также для объединённых в группы. Для этого они стыкуются между собой.
- Квадратные. Используются значительно реже. Но у квадратной формы есть свои преимущества. Внутренний объём тут больше, что позволяет скрыть внутри большое количество проводов. Нашли широкое применение в системах «умный дом». Существуют одиночные и групповые квадратные стаканы. Последние могут применяться для монтажа до 5 розеток.
- Овальные. Встречаются довольно редко. Также характеризуются увеличенным внутренним объёмом, как и квадратные. Удобные за счёт возможности подключения в один стакан двойной розетки или выключателя.
Удобные за счёт возможности подключения в один стакан двойной розетки или выключателя.Все эти подрозетники предназначены для монтажа в стены, а также для организации скрытого типа проводки.
Но есть ещё один вид — пластиковые накладки. Их называют мультибоксами. Их применяют для открытой установки на плинтусы. Могут быть под 1 или сразу несколько розеток. Чаще всего их форма квадратная.
Конструктивно наружные виды подрозетников делятся на 2 категории:
- для установки до середины плинтуса;
- для монтажа до пола.
Так как мультибокс крепится поверх плинтуса, с наружной стороны стены, к ним предъявляются повышенные требования в плане дизайна и внешнего вида.
Размеры
Размер подрозетника подбирается в зависимости от того, для каких именно условий будет применяться стакан. Вилка размеров по глубине составляет от 25 до 80 мм, а по диаметру от 60 до 70 мм.
Если говорить про стандартный и наиболее частный размер подрозетника, то он составляет 45х68 мм.
Это наружные параметры. Внутренняя глубина же составит 40 мм, а диаметр — 65 мм.
При групповом монтаже розеток можно один стакан сделать больше остальных по глубине. Такой подрозетник дополнительно будет выступать в роли распределительной коробки.
Стаканы больших размеров, где глубина достигает около 80 мм, обычно применяют в ситуациях, когда нет распределительной коробки и её функции переходят на стакан-подрозетник. Что же касается элементов квадратной формы, то тут чаще всего встречаются размеры 60х60 и 70х70 мм.
Материал изготовления подрозетника
Ещё один критерий для выбора — это материал, из которого изготовлен сам монтажный стакан для розетки. Тут есть 2 варианта:
- Металл. Металлические коробки раньше использовались практически везде. Но сейчас они встречаются редко. Изделия из металла ещё могут ставить в деревянных домах. При этом важно, чтобы металл имел оцинкованное покрытие, либо был выполнен из цветных металлов.
- Пластик. Тут важно уточнить, что речь идёт о специальном негорючем пластике. Материал эластичный, податливый обработке. Лишнее можно срезать, если глубина отверстия меньше глубины стакана. Также пластик недорогой в производстве, но в полной мере удовлетворяет все требования пожарной безопасности. Поэтому в настоящее время это самый популярный вид подрозетника.
А вот для деревянного дома всё же лучше взять именно металлический стакан. Такой выбор делается из соображения пожарной безопасности.
Правила установки
Если вы не знаете, как закрепить подрозетник, чтобы обеспечить надлежащий уровень безопасности, отталкивайтесь от ПУЭ. Это правила устройства электрических установок:
- расстояние между электророзеткой и газовой трубой должно составлять не меньше 50 см;
- между источником брызг в ванной и розеткой расстояние должно быть от 60 см и более;
- выключатели рекомендуется устанавливать со стороны расположения дверной ручки;
- расстояние от пола до выключателя не более 100 см;
- запрещается устанавливать розетки в помещениях типа сауны или бани.
Что же касается остальных помещений, то тут особых правил и ограничений нет. Позаботьтесь о том, чтобы за счёт правильного расположения каждый член семьи мог без особых трудностей воспользоваться как розеткой, так и выключателем.
Отталкивайтесь от базовых требований безопасности. Размещать устройства для подключения бытовых приборов следует так, чтобы шнур без удлинителей мог спокойно достать до розетки.
А вот для мощных бытовых приборов, таких как стиральная машина, посудомоечная машина или электрическая плита, лучше всего установить отдельную розетку или подключить напрямую к проводке к отдельным автоматам. Питать такие устройства через удлинители ни в коем случае нельзя.
Установка подрозетников в бетонные стены
Поскольку вам придётся сверлить или долбить отверстие под подрозетник, то заранее подготовьте все необходимые инструменты и расходные материалы.
Если говорить о том, какая нужна будет коронка, то лучше всего брать специальную для подрозетников. А материал коронки выбирайте исходя из материала стен. Для бетонных поверхностей потребуется алмазный тип. Другие могут и не справиться со столь прочным материалом.
Сам монтаж подрозетников состоит из нескольких этапов. А именно:
- нанесение разметки;
- выполнение отверстий;
- установка коробки;
- объединение подрозетников (если требуется).
Разметка
Разметка выполняется по такому алгоритму:
- сделайте замер расстояния от пола до места установки стакана;
- если напольного покрытия нет, добавляйте плюс 5 сантиметров;
- с помощью строительного уровня нанесите на стену 2 линии;
- одна линия вертикальная, а вторая горизонтальная;
- точка, где будут пересекаться линии, и станет отправной для монтажа короба;
- приложите стакан к этой точке и с помощью карандаша или маркера обведите наружный контур.
При нескольких стаканах предстоит определиться с расстоянием между центрами этих подрозетников.
- В этом случае проводится горизонтальная линия. Находиться она должна на высоте от пола, выбранной для размещения будущих розеток.
- Теперь найдите центр от первого стакана. От него нарисуйте вертикальную линию.
- Отмерьте 71 мм. После этого проведите вторую вертикальную линию.
- В этом месте и окажется центр второго подрозетника.
И уже по аналогии выполните разметку под все остальные стаканы, если их у вас более 2.
Отверстие в стене
Чтобы выполнить монтаж необходимых подрозетников в крепкой бетонной или в кирпичной стене, можно воспользоваться разными приспособлениями. Оптимальный вариант — это специальная коронка для перфоратора. Они отличаются по диаметру. По центру коронки располагается сверло, которое и центрует выполняемое отверстие.
Если вы взяли стандартный стакан с наружным диаметром 67-68 мм, то коронку следует брать диаметром в 70 мм.
При отсутствии коронки можно взять дрель и победитовое сверло. Сначала нужно высверлить центральное отверстие, а затем уже высверливать материал по всей окружности разметки. Некоторые используют болгарку с алмазным диском. Это уже актуально для квадратных отверстий под соответствующую форму коробки. Но в обоих случаях без дополнительного молотка и зубила всё равно не обойтись.
Установка коробки
Тут стоит дать несколько основных советов касательно того как надёжно закрепить подрозетник в бетонной стене.
- Сделав отверстие, очистите его от лишней строительной пыли и мусора. Вставьте стакан для примерки.
- Важно, чтобы подрозетник ходил достаточно свободно по ширине. А по глубине оставался запас около 5 мм. Он потребуется для раствора. При необходимости расширьте отверстие.
- Теперь сверху или снизу этого отверстия выполните канал, по которому будет проходить проводка.
- Стакан также требует подготовки. Переверните его нижней стороной с прорезями для проводов. Прорежьте одну из них с помощью ножа. Заведите внутрь проводку и вставьте стакан в отверстие для ещё одной проверки.
- Чтобы закрепить элемент, потребуется сделать раствор. Обычно используют алебастровый или гипсовый. По консистенции должен напоминать густую сметану. Поскольку раствор застывает быстро, работать придётся оперативно.
- Примерно за 2 минуты до того, как будете окончательно укладывать короб, смочите отверстие изнутри водой. Но только немного. Подождите, чтобы жидкость впиталась. Затем на стенки наложите слой раствора.
- Проденьте через стакан провода и заднюю часть также смажьте. Вставьте в отверстие.
- Отрегулируйте положение. При наличии винтов на коробе они должны располагаться строго горизонтально. А сам стакан находиться в один уровень со стеной.
Прорежьте одну из них с помощью ножа. Заведите внутрь проводку и вставьте стакан в отверстие для ещё одной проверки.Чтобы объединить несколько подрозетников, используется аналогичный принцип установки. Только отверстия делаются по соответствующей разметке, а сами стаканы объединяются между собой боковыми креплениями.
Плюс сами отверстия объединяются. Тут вам поможет болгарка или зубило.
Установка в гипсокартон
Если вы не знаете, как закрепить специальных подрозетник в гипсокартоне, тогда придерживайтесь следующей инструкции.
- Вверху коробки есть 4 винта. Располагаются по парам. 2 из них будут выступать немного наружу. Их используют для фиксации розетки. Или же выключателя.
- Ещё 2 винта утоплены в корпус стакана. Внизу каждого винта есть лапка. Она может быть пластиковой или металлической. Прокручивая винт, лапка смещается и фиксирует подрозетник гипсокартонной конструкции.
- Перед установкой сделайте разметку. Она выполняется по такому же принципу, как и для бетонных стен. При этом сделать отверстие в листе гипсокартона будет куда проще. Некоторые вырезают его ножом. Но лучший выбор — это коронка по дереву.
- Сделав отверстие, заведите туда провода и разместите стакан так, чтобы винты были расположены в горизонтальной плоскости максимально ровно.
- Зафиксируйте изделие, вращая по часовой стрелке утопленные винты.
Завершив установку, нужно выполнить подключение самих розеток и проверить на предмет их работоспособности ещё раз.
Какие ошибки часто допускают новички
Есть несколько наиболее распространённых ошибок, которые встречаются в процессе установки подрозетников.
- Установка до финишной отделки. Из-за этого становится сложнее выровнять поверхности. Устанавливая деталь с перекосом, в дальнейшем придётся демонтировать весь короб и выполнять работу заново. За счёт дополнительного слоя штукатурки уменьшается вероятность того, что коронка упрётся в арматуру внутри стены.
- Перекос стакана и неправильные замеры расстояния между центрами. При неправильном позиционировании образуются щели. Это негативно влияет на внешний вид установленной розетки.
- Монтаж без использования подрозетника. Монтировать розетку или выключатель просто в выполненное отверстие крайне нежелательно. Это даже запрещено делать из соображений пожарной безопасности. Так не создаётся необходимая изоляция стены от электрических проводов. Это может закончиться пожаром.
- Применение монтажной пены. Чтобы упростить и ускорить процесс установки розеток, подрозетники крепят на монтажную пену. Но это грубое нарушение правил пожарной безопасности. Да, кто-то скажет о существовании негорючей монтажной пены. Но в плане надёжности крепления она существенно уступает строительным раствором. Велик риск, что при извлечении плотно сидящей вилки, вы попросту вытащите всю розетку, подрозетник и провода из стены.
Это может закончиться пожаром.Придерживаясь всех правил и инструкций, вы сможете самостоятельно установить подрозетник.
Приходилось ли ставить подрозетники? Какие использовали? Чем выполняли отверстия? С какими трудностями столкнулись?
