Вч генератор

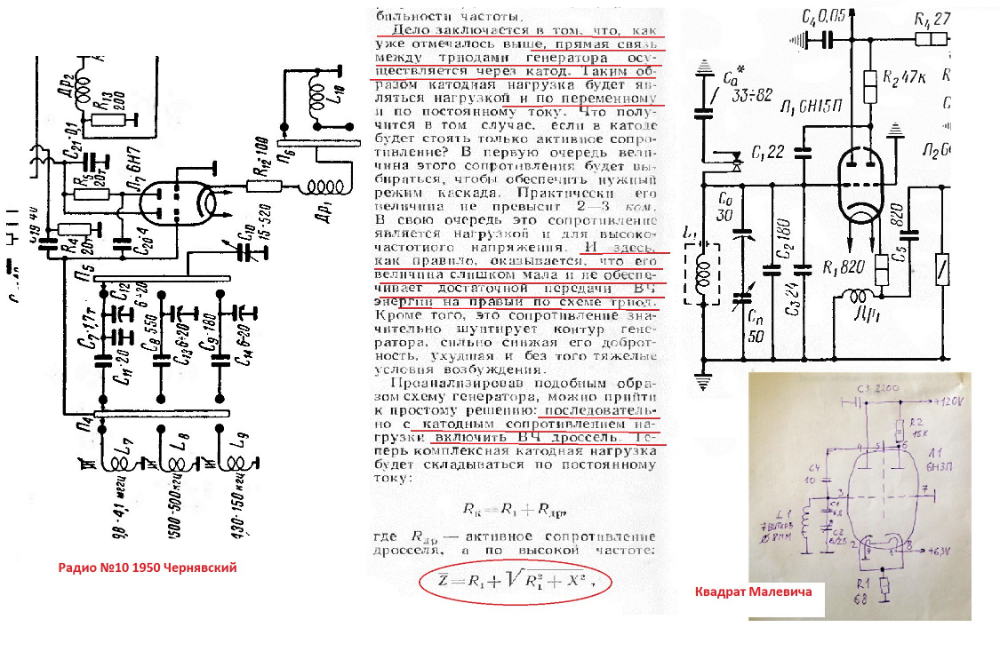

ВЧ генератор
Предлагаемый ВЧ-генератор является попыткой заменить громоздкий промышленный Г4-18А более малогабаритным и надёжным прибором. Обычно при ремонте и налаживании КВ-аппаратуры необходимо “уложить”
КВ-диапазоны с помощью LC-контуров, проверить прохождение сигнала по ВЧ- и ПЧ-тракту, настроить отдельные контура в резонанс и т.д. Чувствительность, избирательность, динамический диапазон и
другие важные параметры КВ-устройств определяются схемотехническими решениями, так что для домашней лаборатории не обязательно иметь многофункциональный и дорогой ВЧ-генератор. Если генератор
имеет достаточно стабильную частоту с “чистой синусоидой”, значит, он подходит радиолюбителю. Конечно, считаем, что в арсенал лаборатории также входят частотомер, ВЧ-вольтметр и тестер.
К
сожалению, большинство испробованных схем ВЧ-генераторов КВ-диапазона выдавало очень искажённую синусоиду, улучшить которую без неоправданного усложнения схемы не удавалось. ВЧ-генератор,
собранный по приведённой на рис.1 схеме, зарекомендовал себя очень хорошо (получалась практически чистая синусоида во всём КВ-диапазоне)
В данной конструкции использован конденсатор переменной ёмкости типа КПВ-150 и малогабаритный переключатель диапазонов ПМ (11П1Н). С данным КПЕ (10…150 пФ) и катушками индуктивности L2…L5
перекрывается участок КВ-диапазона 1,7…30 МГц. По ходу работы над конструкцией были добавлены ещё три контура (L1, L6 и L7) на верхний и нижний участки диапазона. В экспериментах с КПЕ ёмкостью
до 250 пФ весь КВ-диапазон перекрывался тремя контурами.
В схеме генератора, кроме указанных транзисторов, можно применить полевые КП303Е(Г), КП307 и биполярные ВЧ-транзисторы BF324, 25С9015, ВС557 и т.д. Конденсатор связи С5 ёмкостью 4,7…6,8 пФ –
типа КМ, КТ, КА с малыми потерями по ВЧ.
В качестве КПЕ желательно использовать высококачественные (на шарикоподшипниках). При жёстком монтаже, качественных деталях и прогреве генератора в
течение 10…15 минут можно добиться “ухода” частоты не более 500 Гц в час на частотах 20…30 МГц . Форма сигнала и выходной уровень изготовленного ВЧ генератора проверялись по осциллографу
С1-64А. На заключительном этапе наладки все катушки индуктивности (кроме L1, которая припаяна одним концом к корпусу) закрепляются клеем вблизи переключателя диапазонов и КПЕ.
Широкополосный генератор
Диапазон генерируемых частот-10 гц-100 мгц
Выходное напряжение-50 мв
Напряжение питания-1,5 в
Потребляемый ток-1,6 ма
Простой генератор ВЧ
КВ
генератор
Гкч – 0,15 – 230 мгц
В. Соколовский, swetik_n [ a ] inbox.
ru
Генератор качающейся частоты предназначен для измерения АЧХ высокочастотных трактов в диапазоне от 150 Кгц до 230 Мгц.
С гнезда “вых.вч.” высокочастотный сигнал ( напряжение 0-0,25 В )подается на вход исследуемого устройства. Переменным резистором регулируется необходимый уровень выхода вч. С выхода устройства сигнал подается на детекторную головку “Дет.головка” , с выхода которой детектированый сигнал подается на вход Y осциллографа. Переменным резистором “част” устанавливается центральная частота, а резистором “девиация” – ширина полосы качания ( до 20 Мгц ). На вход “и.о.х.” подаются отрицательные импульсы в момент обратного хода луча. На вход ” пилы ” подается пилообразное напряжение. Выход ” мет.вых ” подать на ” вх.мет” измерительной головки. Регулируется и амплитуда меток. Генератор меток внутренний – на 1 Мгц и 10 Мгц. При необходимости на вход ” мет.внеш ” можно подать другую частоту. Импульсы обратного хода переключая триггер, чередуют через строку первоначальное положение луча и АЧХ.
Такое сочетание характеристик позволяет видеть АЧХ относительно ее нуля. Формирователь “и.о.х.” и пилообразного напряжения из из выходного сигнала развертки осциллографа изображен ниже.
Настройка
Подбором резистора в блоке триггера установить минимальную амплитудную модуляцию, при максимальной девиации. Частоты настроек контуров ФВЧ изображены в прямоугольниках. Полоса пропускания ФВЧ 0 – 250 Мгц , при минимальной нелинейности ее АЧХ. Усилитель ВЧ сигнала настраивается элементами со звездочкой по наибольшей равномерности АЧХ в диапазоне 0 – 250 Мгц. В формирователе, подбором резистора, устанавливается требуемый размах “пилы”.
Все блоки и соединения должны быть хорошо заэкранированы!
Схемы генераторов высокой частоты
Предлагаемые генераторы высокой частоты предназначены для получения электрических колебаний в диапазоне частот от десятков кГц до десятков и даже сотен МГц. Такие генераторы, как правило, выполняют с использованием LC-колебательных контуров или кварцевых резонаторов, являющихся частотозадающими элементами.
Принципиально схемы от этого существенно не изменяются, поэтому ниже будут рассмотрены LC-генераторы высокой частоты. Отметим, что в случае необходимости колебательные контуры в некоторых схемах генераторов (см., например, рис. 12.4, 12.5) могут быть без проблем заменены кварцевыми резонаторами.
Рис. 12.1
Генераторы высокой частоты (рис. 12.1, 12.2) выполнены по традиционной и хорошо зарекомендовавшей себя на практике схеме «индуктивной трехточки». Они различаются наличием эмиттерной RC-цепочки, задающей режим работы транзистора (рис. 12.2) по постоянному току. Для создания обратной связи в генераторе от катушки индуктивности (рис. 12.1, 12.2) делают отвод (обычно от ее 1/3… 1/5 части, считая от заземленного вывода). Нестабильность работы генераторов высокой частоты на биполярных транзисторах обусловлена заметным шунтирующим влиянием самого транзистора на колебательный контур. При изменении температуры и/или напряжения питания свойства транзистора заметно изменяются, поэтому частота генерации «плавает».
Для ослабления влияния транзистора на рабочую частоту генерации следует максимально ослабить связь колебательного контура с транзистором, до минимума уменьшив переходные емкости. Кроме того, на частоту генерации заметно влияет и изменение сопротивления нагрузки. Поэтому крайне необходимо между генератором и сопротивлением нагрузки включить эмиттерный (истоковый) повторитель.
Для питания генераторов следует использовать стабильные источники питания с малыми пульсациями напряжения.
Рис. 12.2
Рис. 12.3
Генераторы, выполненные на полевых транзисторах (рис. 12.3), обладают лучшими характеристиками.
Генераторы высокой частоты, собранные по схеме «емкостной трехточки» на биполярном и полевом транзисторах, показаны на рис. 12.4 и 12.5. Принципиально по своим характеристикам схемы «индуктивной» и «емкостной» трехточек не отличаются, однако в схеме «емкостной трехточки» не нужно делать лишний вывод у катушки индуктивности.
Во многих схемах генераторов (рис.
12.1 — 12.5 и другие схемы) выходной сигнал может сниматься непосредственно с колебательного контура через конденсатор небольшой емкости или через согласующую катушку индуктивной связи, а также с неза-земленных по переменному току электродов активного элемента (транзистора). При этом следует учитывать, что дополнительная нагрузка колебательного контура меняет его характеристики и рабочую частоту. Иногда это свойство используют «во благо» — для целей измерения различных физико-химических величин, контроля технологических параметров.
Рис. 12.4
Рис. 12.5
На рис. 12.6 показана схема несколько видоизмененного варианта ВЧ генератора — «емкостной трехточки». Глубину положительной обратной связи и оптимальные условия для возбуждения генератора подбирают с помощью емкостных элементов схемы.
Схема генератора, показанная на рис. 12.7, работоспособна в широком диапазоне значений индуктивности катушки колебательного контура (от 200 мкГн до 2 Гн) [Р 7/90-68]. Такой генератор можно использовать в качестве широкодиапазонного высокочастотного генератора сигналов или в качестве измерительного преобразователя электрических и неэлектрических величин в частоту, а также в схеме измерения индуктивностей.
Рис. 12.6
Рис. 12.7
Рис. 12.8
Генераторы на активных элементах с N-образной ВАХ (туннельные диоды, лямбда-диоды и их аналоги) содержат обычно источник тока, активный элемент и частотозадающий элемент (LC-контур) с параллельным или последовательным включением. На рис. 12.8 показана схема ВЧ генератора на элементе с лям-бдаобразной вольт-амперной характеристикой. Управление его частотой осуществляется за счет изменения динамической емкости транзисторов при изменении протекающего через них тока.
Светодиод НИ стабилизирует рабочую точку и индицирует включенное состояние генератора.
Генератор на аналоге лямбда-диода, выполненный на полевых транзисторах, и со стабилизацией рабочей точки аналогом стабилитрона — светодиодом, показан на рис. 12.9. Устройство работает до частоты 1 МГц и выше при использовании указанных на схеме транзисторов.
Рис. 12.9
Рис. 12.10
На рис. 12.10 в порядке сопоставления схем по степени их сложности приведена практическая схема ВЧ генератора на туннельном диоде.
В качестве полупроводникового низковольтного стабилизатора напряжения использован прямосме-щенный переход высокочастотного германиевого диода. Этот генератор потенциально способен работать в области наиболее высоких частот — до нескольких ГГц.
Высокочастотный , по схеме очень напоминающий рис. 12.7, но выполненный с использованием полевого транзистора, показан на рис. 12.11 [Рл 7/97-34].
Прототипом RC-генератора, показанного на рис. 11.18 является схема генератора на рис. 12.12 [F 9/71-171; 3/85-131].
Этот генератор отличает высокая стабильность частоты, способность работать в широком диапазоне изменения параметров частотозадающих элементов. Для снижения влияния нагрузки на рабочую частоту генератора в схему введен дополнительный каскад — эмиттерный повторитель, выполненный на биполярном транзисторе VT3. Генератор способен работать до частот свыше 150 МГц.
Рис. 12.11
Рис. 12.12
Из числа всевозможных схем генераторов особо следует выделить генераторы с ударным возбуждением.
Их работа основана на периодическом возбуждении колебательного контура (либо иного резонирующего элемента) мощным коротким импульсом тока. В результате «электронного удара» в возбужденном таким образом колебательном контуре возникают постепенно затухающие по амплитуде периодические колебания синусоидальной формы. Затухание колебаний по амплитуде обусловлено необратимыми потерями энергии в колебательном контуре. Скорость затухания колебаний определяется добротностью (качеством) колебательного контура. Выходной высокочастотный сигнал будет стабилен по амплитуде, если импульсы возбуждения следуют с высокой частотой. Этот тип генераторов является наиболее древним в ряду рассматриваемых и известен с XIX века.
Практическая схема генератора высокочастотных колебаний ударного возбуждения показана на рис. 12.13 [Р 9/76-52; 3/77-53]. Импульсы ударного возбуждения подаются на колебательный контур L1C1 через диод VD1 от низкочастотного генератора, например, мультивибратора, или иного генератора прямоугольных импульсов (ГПИ), рассмотренных ранее в главах 7 и 8.
Большим преимуществом генераторов ударного возбуждения является то, что они работают с использованием колебательных контуров практически любого вида и любой резонансной частоты.
Рис. 12.13
Рис. 12.14
Еще один вид генераторов — генераторы шума, схемы которых показаны на рис. 12.14 и 12.15.
Такие генераторы широко используют для настройки различных радиоэлектронных схем. Генерируемые такими устройствами сигналы занимают исключительно широкую полосу частот — от единиц Гц до сотен МГц. Для генерации шума используют обратносмещенные переходы полупроводниковых приборов, работающих в граничных условиях лавинного пробоя. Для этого могут быть использованы переходы транзисторов (рис. 12.14) [Рл 2/98-37] или стабилитроны (рис. 12.15) [Р 1/69-37]. Чтобы настроить режим, при котором напряжение генерируемых шумов максимально, регулируют рабочий ток через активный элемент (рис. 12.15).
Рис. 12.15
Отметим, что для генерации шума можно использовать и резисторы, совмещенные с многокаскадными усилителями низкой частоты, сверхрегенеративные приемники и др.
элементы. Для получения максимальной амплитуды шумового напряжения необходим, как правило, индивидуальный подбор наиболее шумящего элемента.
Для того чтобы создать узкополосные генераторы шума, на выходе схемы генератора может быть включен LC- или RC-фильтр.
Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год
Схема простейшего генератора ВЧ
Генератор высокой частоты ( ГВЧ, на Рис. ) является источником высокочастотных синусоидальных колебаний. Их частоту изменяют с помощью переменного конденсатора С4 в пределах от 100 до 550 кГц. Выходное напряжение регулируется в пределах 0 … 2 В.
Транзистор VT1 включён по схеме с ёмкостной обратной связью, которая осуществляется через конденсатор С3. В цепи коллектора транзистора находится колебательный контур, состоящий из катушки L1 и конденсатора переменной ёмкости С4. Резисторы R1, R2, R4 включены для обеспечения необходимого режима работы транзистора по постоянному току.
Для подгонки используют подстроечный резистор R1. Напряжение высокой частоты снимается с движка переменного резистора R5, используемого в качестве регулятора выходного напряжения генератора. Конденсатор С6 – разделительный. Если сопротивление подключаемой к ГВЧ цепи превышает 20 … 30 кОм ( ламповый каскад ), то выходное напряжение снимается через разделительный конденсатор С5 с гнезда Х4.
Генератор можно использовать в режиме с амплитудной модуляцией. Модулирующее напряжение звуковой частоты подают на гнездо Х1 и через разделительный конденсатор С1 – на базу транзистора. Модулирующее напряжение изменяет с частотой модуляции режим транзистора и соответственно амплитуду высокочастотных колебаний. Источник модулирующего напряжения должен иметь регулятор уровня выходного сигнала для подбора глубины модуляции. В качестве источника модулирующего сигнала может быть генератор ЗЧ.
Генератор питается от источника – 10В.
Катушка L1 намотана на каркасе диаметром 8 и длинной 25 мм и содержит 80 витков провода ПЭВ-0,1, намотанных внавал. Ширина намотки 10 мм. Концы катушки закрепляют на каркасе с помощью липкой ленты. В качестве конденсатора С4 можно применить любой сдвоенный блок переменных конденсаторов с подходящей ёмкостью, желательно с воздушным диэлектриком. Вместо транзисторов П416 можно применить любой высокочастотный транзистор структуры p-n-p. При замене транзистора, возможно, потребуется регулировка резистора R1.
При исправных деталях и правильной сборки генератор начинает работать сразу же после подачи питающего напряжения. При отсутствии генерации следует вместо резистора R4 установить резистор с номиналом 51 кОм и регулировкой резистора R1 добиться нормальной работы. В противном случае необходимо заменить транзистор и вновь подобрать режим с помощью резистора R1.\
Массовая радиобиблиотека. А.М. Пилтакян “РАДИОЛЮБИТЕЛЬСКИЕ ПРИБОРЫ И ИЗМЕРЕНИЯ”, издательство “Радио и связь”, 1989 г, стр.
