LED POWER SUPPLY — что это такое?

Сразу коротко ответ: блок питания светодиодов, которые выступают в роли источника освещения.

Светодиоды — хороший источник освещения, однако подключить их напрямую в сеть 220 воль нельзя. Сгорит. Однако иногда кажется что все именно так и работает, секрет в том, что модуль преобразования содержит само устройство. Но подключение таких устройств как светодиодных лент, линеек, светодиодных дисплеев — требует специального блока питания, который часто называется LED Power supply.

РЕКЛАМА

Простыми словами — просто блок питания, который используется для питания светодиодов освещения, пример таких блоков:

РЕКЛАМА

Типы

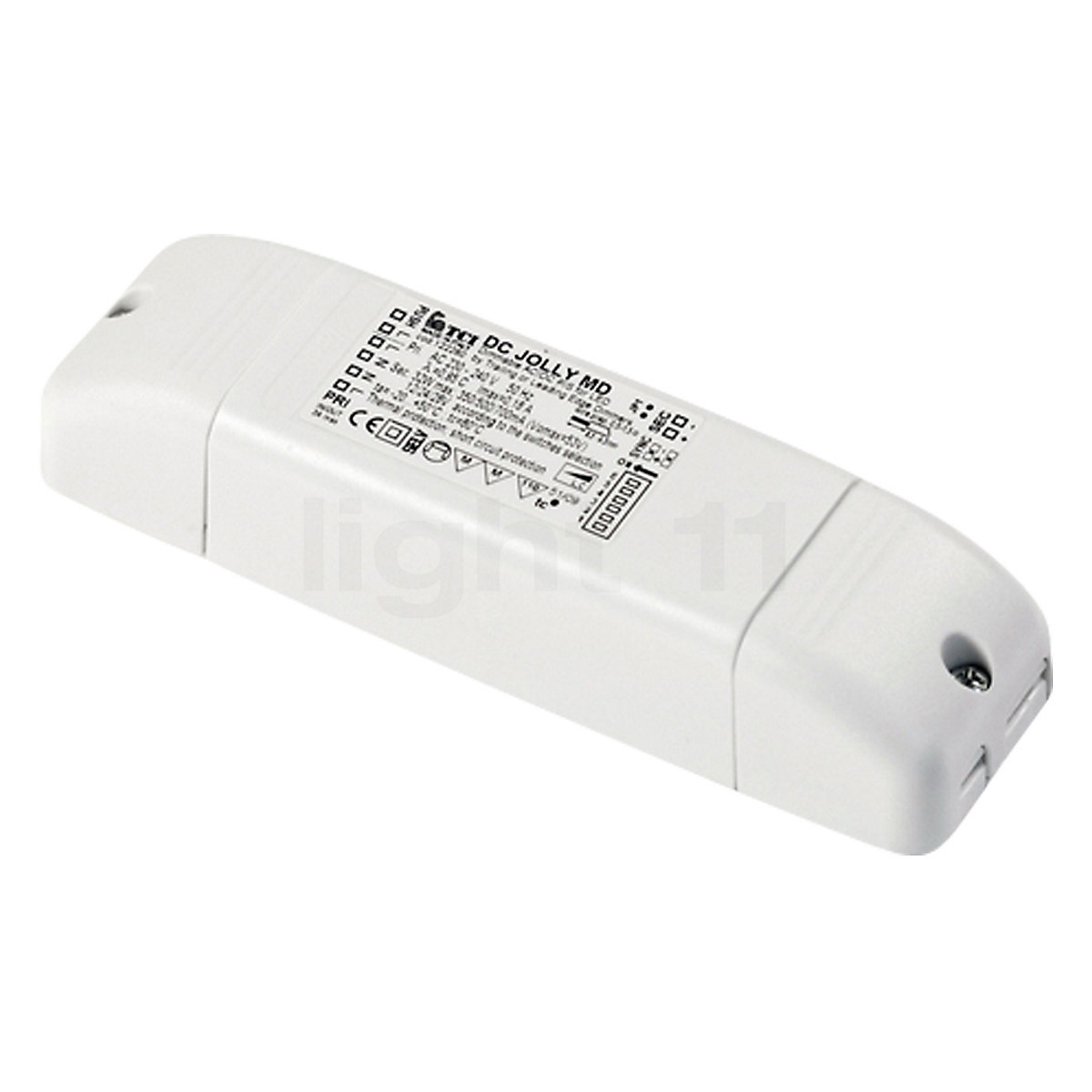

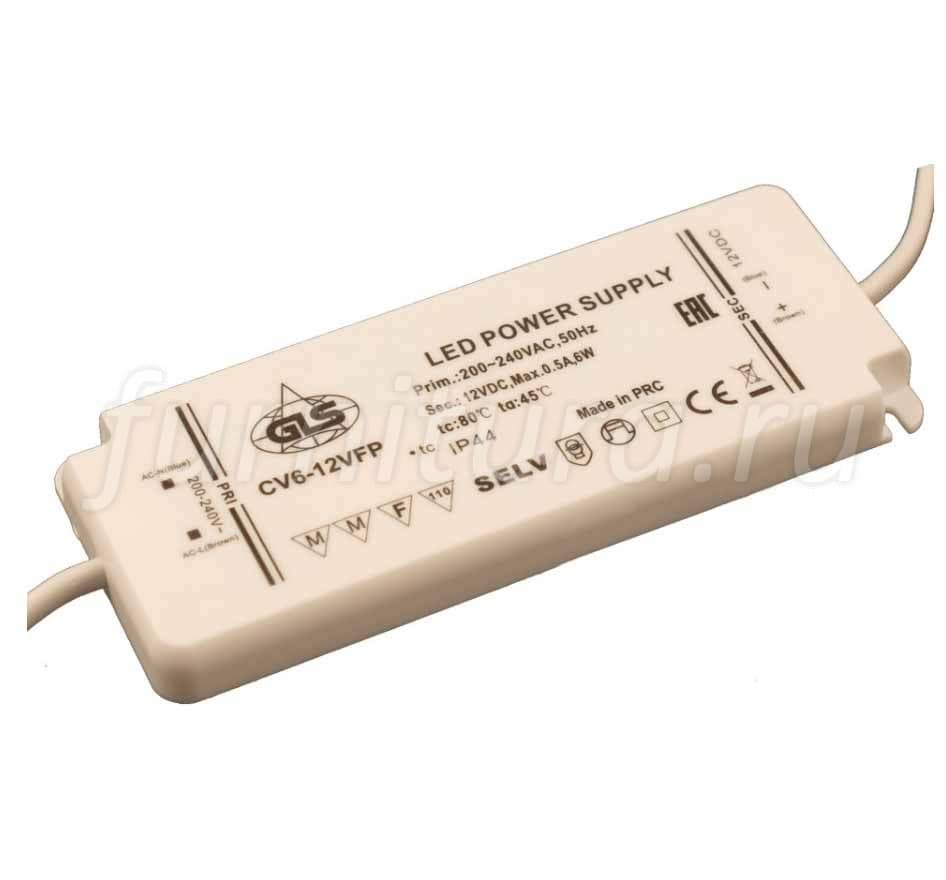

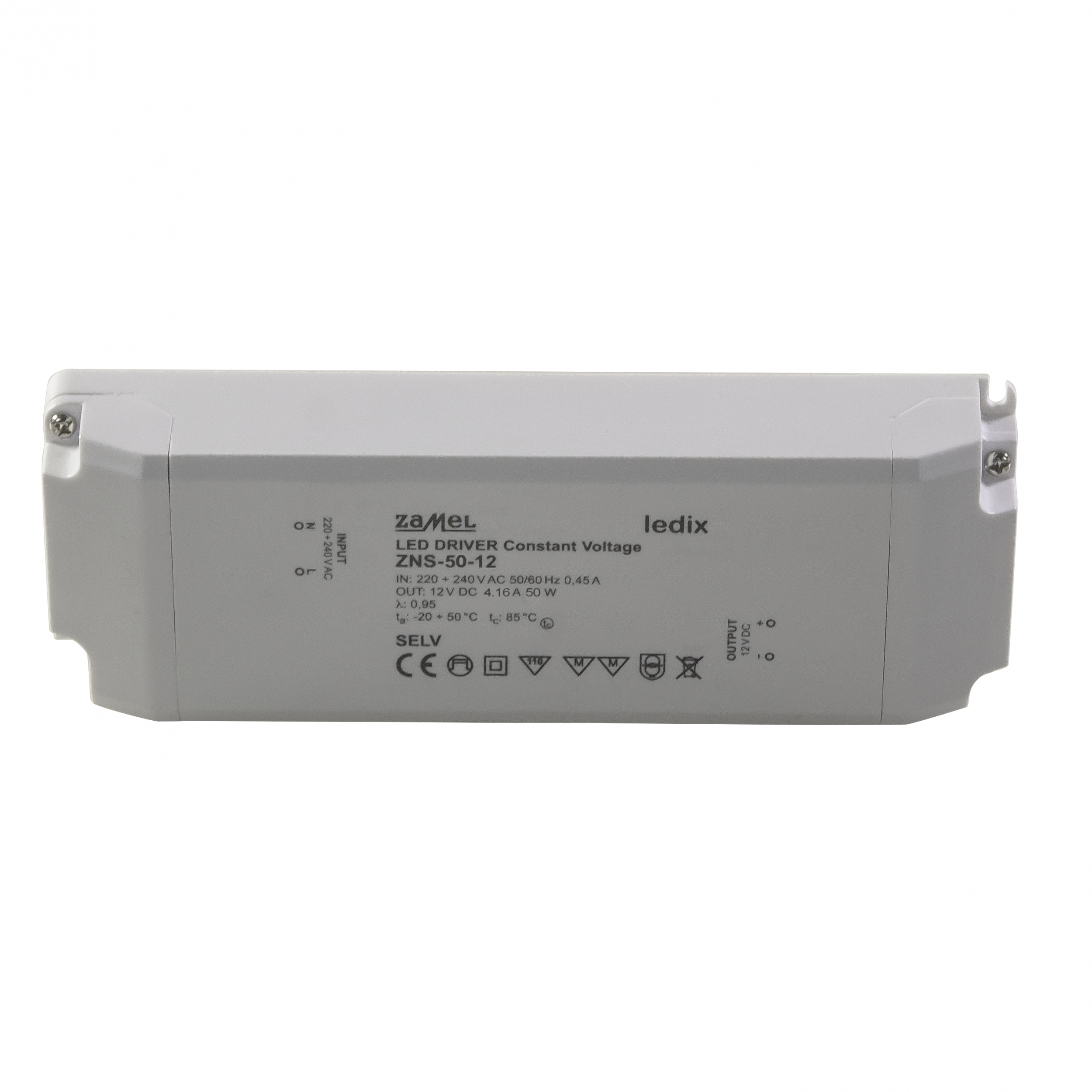

  1. Пластиковый корпус. Обычно блоки компактны, могут быть герметичны. Пластик надежно защитит от пыли/влаги.
    Из-за пластика устройства легкие, недорогие, однако содержат минус — низкая эффективность отвода тепла.

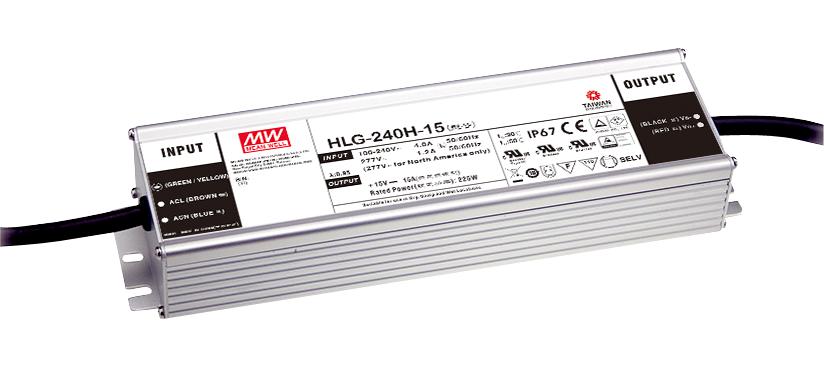

  2. Алюминиевый корпус. Все плюсы пластиковых корпусов. Дополнительно более устойчивы к повреждениям, лучше отводят тепло, тяжелее пластиковых, стоят дороже.
  3. Открытый тип. Доступная цена. Беспрепятственное естественное охлаждение. Минус — открытый тип, нет защиты от влаги, пыли. Регулярно необходимо очищать от пыли (накопление пыли снижает отвод тепла). Устройство необходимо устанавливать в таких местах, где к нему не будет доступа посторонних людей, а также не попадает вода, солнечные лучи также нежелательны.

Также существуют блоки Waterproof LED Power Supply, которые созданы специально для условий с повышенной влажностью, пример модели:

РЕКЛАМА

Удачи и добра.

На главную! 28.03. 2021

РЕКЛАМА

Подключение led power supply. Простой импульсный блок питания

(или БП) выполняет снабжение электричеством всех остальных компонентов компьютера. Поэтому без блока питания ничего не будет работать.

Подключение блока питания – не самая сложная задача при сборке или ремонте компьютера. Однако многих пользователей ПК она ставит в тупик. Все из-за того что из блока питания идет много кабелей, и пользователи опасаются что-то напутать и подключить неправильно. В данной статье мы расскажем о том, как подключить блок питания и вы сможете убедиться, что это очень просто и доступно любому желающему.

Блок питания – это небольшая стальная коробка, которая устанавливается внутри системного блока. В зависимости от конструкции , блок питания может устанавливаться вверху или внизу корпуса. От блока питания к остальным компонентам компьютера идут кабели. В недорогих моделях блоков питания эти кабели просто выходят из специального отверстия в блоке, в более продвинутых моделях кабели нужно подключать в специальные разъемы на одной из сторон блока.

Если вы решили заменить старый блок питания на новый, то первое, что вам нужно сделать это снять старый блок питания. Сделать это довольно просто.

Шаг № 1. Полностью обесточьте компьютер. Отключите провод питания на задней стороне системного блока. После того как вы отключили провод питания необходимо подождать 2-3 минуты, перед тем как приступать к работе с компьютером.

Шаг № 2. Отключите провода, которые иду от блока компьютера к другим компонентам компьютера. Откройте боковую крышку системного блока и аккуратно отсоедините все провода, которые идут от блока компьютера. Как правило, это: питание материнской платы и процессора, питание , питание видеокарты и других устройств.

Шаг № 3. Демонтируйте старый блок питания. Блок питания фиксируется на 4 винтах, которые закручиваются с задней стороны системного блока. Аккуратно открутите винты и медленно вытащите блок питания. В большинстве случаев, блок питания можно снять без снятия других компонентов компьютера.

Как подключить новый блок питания

Процесс подключения блока питания мало чем отличается от отключения. Все те же действия только в обратном порядке.

Шаг № 1. Установите новый блок питания в корпус. Аккуратно установите блок питания на его место. При установке нужно следить за тем, чтобы острые углы блока питания не поцарапали материнскую плату или другие компоненты компьютера. После того как блок питания установлен его необходимо зафиксировать с помощью четырех винтов на задней стороне компьютерного корпуса.

Шаг № 2. Подключите компоненты компьютер к блоку питания. Подключите все компоненты, которые требуют отдельного питания к блоку питания. При подключении не стоит опасаться, что вы можете подключить что-то не так. Все коннекторы имеют уникальную форму. Поэтому вставить коннектор не в тот разъем просто физически не возможно. Пройдемся коротко по всех основных коннекторах:

Самый большой коннектор, подключается к , состоит из 20+4 контактов.

Подключается к материнской плате, состоит из 4 или 6 контактов.

Выглядит также как и коннектор для питания процессора, но состоит из 6 или 8 контактов, подключается к видеокарте.

Питание жестких дисков. Узкий и длинный разъем, с разъемом SATA.

Для старых PATA дисков используется четырех контактный MOLEX разъем.

Если ваш жесткий диск использует SATA питание, а блок питания имеет только MOLEX выходы, то вы можете использовать переходник из MOLEX на SATA питание.

Небольшой четырех контактный разъем, используется для подключения FDD или кардридера.

Шаг № 3. Включайте компьютер. После того как вы подключили все разъемы внутри системного блока, можно подключать питания и включать компьютер.

Сегодня очень популярна светодиодная подсветка, выполненная на основе светодиодной ленты и источника питания 12/24V. Многие клиенты, решившие сделать себе такую подсветку самостоятельно, впервые сталкиваются с установкой блоков питания.

И поэтому не знакомы с важными правилами, которые следовало бы соблюдать, если вы хотите, чтобы ваша светодиодная подсветка работала надежно и долго.

Правила установки

  1. При покупке помните, что не все блоки питания можно устанавливать в помещениях с повышенной влажностью (для влажных помещений подходят блоки со степенью пылевлагозащиты от IP54 и выше).
  2. Не устанавливайте источники питания в помещениях с высокой температурой, рядом с источниками тепла (температура корпуса не должна быть выше 50 0 C ).
  3. Для нормального охлаждения необходимо обеспечить свободное пространство вокруг блока не менее 200 мм во все стороны (иначе он может выйти из строя из-за перегрева). Поэтому устанавливать источники питания в закрытые ниши не рекомендуется.
  4. Не располагайте источники вплотную друг к другу.
  5. Не нагружайте источник питания более, чем на 80% от указанной мощности. При работе температура корпуса не должна превышать 50 0 С. В противном случае резко снижается максимально допустимая нагрузка.
  6. Не соединяйте параллельно выходы блоков питания
  7. Не размещайте источники питания там, где может скапливаться вода. Это вызывает разрушительные электрохимические процессы.
  8. Не используйте источник питания в сети с диммерами на 220V.

Правила подключения

Самое главное при подключении блока питания – не перепутать вход с выходом . В противном случае он сразу бесповоротно сгорит (в случае же попытки обменять такой блок по гарантии вам будет отказано, так как неправильное подключение легко диагностируется).

  1. Убедитесь, что у блока питания нет видимых повреждений, а выходное напряжение и мощность источника питания соответствуют подключаемой нагрузке
  2. Внимательно проверьте правильность подключения к сети 220В:
    Сетевое напряжение подается на входные провода (коричневый и синий) или клеммы, обозначенные как AC IN, INPUT, АС L, AC N .
    Выходные провода (красный и черный) обозначены, как DC OUT, OUTPUT, V+, V-
    . Убедитесь, что они не замкнуты между собой.
  3. Включите питание. Дайте поработать источнику питания 20 минут с подключенной нагрузкой. Температура корпуса не должна превышать 50 0 С.

Возможные неисправности источников питания и способы и устранения

Проявление неисправности Причина неисправности Метод устранения
Источник питания не включается Нет контакта в соединениях Проверьте все соединения
Перепутаны вход и выход источника питания В результате такого подключения источник напряжения сразу выходит из строя
Неправильная полярность подключения нагрузки Переподключите нагрузку, соблюдая полярность. Если проблема осталась, проверьте работоспособность нагрузки
Самопроизвольное периодическое включения и выключение
В нагрузке присутствует короткое замыкание Внимательно проверьте все цепи на короткое замыкание
Температура корпуса более +50С
Превышена максимально допустимая мощность нагрузки Уменьшите нагрузку или замените блок питания на более мощный
Недостаточное отвещение тепла Проверьте температуру среды, обеспечьте вентиляцию
Выходное напряжение источника не стабильно или не соответствует номинальному значению Электронная схема внутри источника неисправна Не пытайтесь самостоятельно установить причину. Передайте блок питания в сервисный центр

Похожие инструкции.

Импульсные источники питания (ИИП) обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать. Тем не менее, благодаря распространению специализированных интегральных ШИМ-контроллеров, есть возможность конструировать достаточно простые для понимания и повторения конструкции, обладающие высокими показателями мощности и КПД. Предлагаемый блок питания имеет пиковую мощность около 100 Вт и построен по топологии flyback (обратноходовой преобразователь), а управляющим элементом является микросхема CR6842S (совместимые по выводам аналоги: SG6842J , LD7552 и OB2269).

Внимание! В некоторых случаях для отладки схемы может понадобится осциллограф!

Технические характеристики

Размеры блока: 107х57х30 мм (размеры готового блока с Алиэкспресс, возможны отклонения) .
Выходное напряжение: версии на 24 В (3-4 А) и на 12 В (6-8 А).
Мощность: 100 Вт.
Уровень пульсаций: не более 200 мВ.

На Али легко найти множество вариантов готовых блоков по этой схеме, например, по запросам вида “Artillery power supply 24V 3A” , “Блок питания XK-2412-24” , “Eyewink 24V switching power supply” и тому подобным. На радиолюбительских порталах данную модель уже окрестили “народной”, ввиду простоты и надёжности. Схемотехнически варианты 12В и 24В различаются незначительно и имеют идентичную топологию.

Пример готового блока питания с Али:


Обратите внимание! В данной модели БП у китайцев весьма высок процент брака, поэтому при покупке готового изделия перед включением желательно тщательно проверять целостность и полярность всех элементов. В моём случае, например, диод VD2 имел неверную полряность, из-за чего уже после трёх включений блок сгорел и мне пришлось менять контроллер и ключевой транзистор.

Подробно методология проектирования ИИП вообще, и конкретно этой топологии в частности, тут рассматриваться не будет, ввиду слишком большого объёма информации – см. отдельные статьи.


Импульсный блок питания мощностью 100Вт на контроллере CR6842S.

Назначение элементов входной цепи

Рассматривать схему блока будем слева-направо:
F 1 Обычный плавкий предохранитель.
5D-9 Терморезистор, ограничивает бросок тока при включении блока питания в сеть. При комнатной температуре имеет небольшое сопротивление, ограничивающее броски тока, при протекании тока разогревается, что вызывает снижение сопротивления, поэтому в дальнейшем не влияет на работу устройства.
C 1 Входной конденсатор, для подавления несимметричной помехи. Ёмкость допустимо немного увеличить, желательно чтобы он был помехоподавляющим конденсатором типа X2 или имел большой (10-20 раз) запас по рабочему напряжению. Для надёжного подавления помех должен иметь низкие ESR И ESL.
L 1 Синфазный фильтр, для подавления симметричной помехи. Состоит из двух катушек индуктивности с одинаковым числом витков, намотанных на общем сердечнике и включенных синфазно.
KBP307 Выпрямительный диодный мост.
R 5 , R 9 Цепочка, необходимая для запуска CR6842. Через неё осуществляется первичный заряд конденсатора C 4 до 16.5В. Цепь должна обеспечивать ток запуска не менее 30 мкА (максимум, согласно даташиту) во всём диапазоне входных напряжений. Также, в процессе работы посредством этой цепочки осуществляется контроль входного напряжения и компенсация напряжения при котором закрывается ключ – увеличение тока, втекающего в третий пин, вызывает понижение порогового напряжения закрытия ключа.
R 10 Времязадающий резистор для ШИМ. Увеличение номинала данного резистора уменьшит частоту переключения. Номинал должен лежать в пределах 16-36 кОм.
C 2 Сглаживающий конденсатор.
R 3 , C 7 , VD 2 Снабберная цепь, защищающая ключевой транзистор от обратных выбросов с первичной обмотки трансформатора. R 3 желательно использовать мощностью не менее 1Вт.
C 3 Конденсатор, шунтирующий межобмоточную ёмкость. В идеале должен быть Y-типа, либо же должен иметь большой запас (15-20 раз) по рабочему напряжению. Служит для уменьшения помех. Номинал зависит от параметров трансформатора, делать слишком большим нежелательно.
R 6 , VD 1 , C 4 Данная цепь, запитываясь от вспомогательной обмотки трансформатора образует цепь питания контроллера. Также данная цепь влияет на цикл работы ключа. Работает это следующим образом: для корректной работы напряжение на седьмом выводе контроллера должно находиться в пределах 12.5 – 16.5 В. Напряжение 16.5В на этом выводе является порогом, при котором происходит открытие ключевого транзистора и энергия начинает запасаться в сердечнике трансформатора (в это время микросхема питается от C 4). При понижении ниже 12.5В микросхема отключается, таким образом конденсатор C 4 должен обеспечивать питание контроллера пока из вспомогательной обмотки не поступает энергии, поэтому его номинала должно быть достаточно чтобы удерживать напряжение выше 12. 5В пока ключ открыт. Нижний предел номинала C 4 следует рассчитывать исходя из потребления контроллера около 5 мА. От времени заряда данного конденсатора до 16.5В зависит время закрытого ключа и определяется оно током, который может отдать вспомогательная обмотка, при этом ток ограничивается резистором R 6 . Кроме всего прочего, посредством данной цепи в контроллере предусмотрена защита от перенапряжения в случае выхода из строя цепей обратной связи – при превышении напряжения выше 25В контроллер отключится и не начнёт работать пока питание с седьмого пина не будет снято.
R 13 Ограничивает ток заряда затвора ключевого транзистора, а также обеспечивает его плавное открытие.
VD 3 Защита затвора транзистора.
R 8 Подтяжка затвора к земле, выполняет несколько функций. Например, в случае отключения контроллера и повреждения внутренней подтяжки данный резистор обеспечит быстрый разряд затвора транзистора. Также, при корректной разводке платы обеспечит более короткий путь тока разряда затвора на землю, что должно положительно сказаться на помехозащищённости.
BT 1 Ключевой транзистор. Устанавливается на радиатор через изолирующую прокладку.
R 7 , C 6 Цепь служит для сглаживания колебаний напряжения на токоизмерительном резисторе.
R 1 Токоизмерительный резистор. Когда напряжение на нём превышает 0.8В контроллер закрывает ключевой транзистор, таким образом регулируется время открытого ключа. Кроме того, как уже говорилось выше, напряжение при котором будет закрыт транзистор также зависит от входного напряжения.
C 8 Фильтрующий конденсатор оптопары обратной связи. Допустимо немного увеличить номинал.
PC817 Опторазвязка цепи обратной связи. Если транзистор оптопары закроется это вызовет повышение напряжения на втором выводе контроллера. Если напряжение на втором выводе будет превышать 5.2В дольше 56 мс, это вызовет закрытие ключевого транзистора. Таким образом реализована защита от перегрузки и короткого замыкания.

В данной схеме 5-й вывод контроллера не используется. Однако, согласно даташиту на контроллер, на него можно повесить NTC-термистор, который обеспечит отключение контроллера в случае перегрева. Стабилизированный выходной ток данного вывода – 70 мкА. Напряжение срабатывания температурной защиты 1.05В (защита включится при достижении сопротивления 15 кОм). Рекомендуемый номинал термистора 26 кОм (при 27°C).

Параметры импульсного трансформатора

Поскольку импульсный трансформатор это один из самых сложных в проектировании элементов импульсного блока, расчёт трансформатора для каждой конкретной топологии блока требует отдельной статьи, поэтому подробного описания методологии тут не будет, тем не менее для повторения описываемой конструкции следует указать основные параметры используемого трансформатора.

Следует помнить, что одно из важнейших правил при проектировании – соответствие габаритной мощности трансформатора и выходной мощности блока питания, поэтому первым делом, в любом случае, выбирайте подходящие вашей задаче сердечники.

Чаще всего данная конструкция поставляется с трансформаторами, выполненными на сердечниках типа EE25 или EE16, либо аналогичных. Собрать достаточно информации по количеству витков в данной модели ИИП не удалось, поскольку в разных модификациях, несмотря на схожие схемы, используются различные сердечники.

Увеличение разницы в количестве витков ведёт к уменьшению потерь на переключение ключевого транзистора, но повышает требования к его нагрузочной способности по максимальному напряжению сток-исток (VDS).

Для примера, будем ориентироваться на стандартные сердечники типа EE25 и значение максимальной индукции Bmax = 300 мТ. В этом случае соотношение витков первой-второй-третьей обмотки будет равно 90:15:12.

Следует помнить, что указанное соотношение витков не является оптимальным и возможно потребуется корректировка соотношений по результатам испытаний.

Первичную обмотку следует наматывать проводником не тоньше 0.3мм в диаметре. Вторичную обмотку желательно выполнять сдвоенным проводом диаметром 1мм. Через вспомогательную третью обмотку течёт малый ток, поэтому провода диаметром 0.2мм будет вполне достаточно.

Описание элементов выходной цепи

Далее кратко рассмотрим выходную цепь источника питания. Она, в общем-то, совершенно стандартна, от сотен других отличается минимально. Интересна может быть лишь цепочка обратной связи на TL431, но её мы тут подробно рассматривать не будем, потому что про цепи обратной связи есть отдельная статья.
VD 4 Сдвоенный выпрямительный диод. В идеале подбирать с запасом по напряжению\току и с минимальным падением. Устанавливается на радиатор через изолирующую прокладку.
R 2 , C 12 Снабберная цепь для облегчения режима работы диода. R 2 желательно использовать мощностью не менее 1Вт.
C 13 , L 2 , C 14 Выходной фильтр.
C 20 Керамический конденсатор, шунтирующий выходной конденсатор C 14 по ВЧ.
R 17 Нагрузочный резистор, обеспечивающий нагрузку для холостого хода. Также через него разряжаются выходные конденсаторы в случае запуска и последующего отключения без нагрузки.
R 16 Токоограничивающий резистор для светодиода.
C 9 , R 20 , R 18 , R 19 , TLE431, PC817 Цепь обратной связи на прецизионном источнике питания. Резисторы задают режим работы TLE431, а PC817 обеспечивает гальваническую развязку.

Что можно улучшить

Вышеописанная схема обычно поставляется в готовом виде, но, если собирать схему самому, ничто не мешает немного улучшить конструкцию. Модифицировать можно как входные, так и выходные цепи.

Если в ваших розетках земляной провод имеет соединение с качественной землёй (а не просто ни к чему не подключен, как это часто бывает), можно добавить два дополнительных Y-конденсатора, соединённых каждый со своим сетевым проводом и землёй, между L 1 и входным конденсатором C 1 . Это обеспечит симметрирование потенциалов сетевых проводов относительно корпуса и лучшее подавление синфазной составляющей помехи. Вместе с входным конденсатором два дополнительных конденсатора образуют т.н. «защитный треугольник».

После L 1 также стоит добавить ещё один конденсатор X-типа, с той же ёмкостью что у C 1 .

Для защиты от импульсных бросков напряжения большой амплитуды целесообразно параллельно входу подключать варистор (например 14D471K). Также, если у вас есть земля, для защиты в случае аварии на линии электроснабжения, при которой вместо фазы и нуля фаза попадаётся на оба провода, желательно составить защитный треугольник из таких же варисторов.



При повышении напряжения выше рабочего, варистор снижает своё сопротивление и ток течёт через него. Однако, ввиду относительно низкого быстродействия варисторов, они не способны шунтировать скачки напряжения с быстро нарастающим фронтом, поэтому для дополнительной фильтрации быстрых скачков напряжения желательно параллельно входу подключать также двунаправленный TVS-супрессор (например, 1.5KE400CA).

Опять же, при наличии земляного провода, желательно добавить на выход блока ещё два Y-конденсатора небольшой ёмкости, включенных по схеме «защитного треугольника» параллельно с C 14 .

Для быстрой разрядки конденсаторов при отключении устройства параллельно входным цепям целесообразно добавить мегаомный резистор.

Каждый электролитический конденсатор желательно зашунтировать по ВЧ керамикой малой ёмкости, расположенной максимально близко к выводам конденсатора.

Ограничительный TVS-диод будет не лишним поставить также и на выход – для защиты нагрузки от возможных перенапряжений в случае проблем с блоком. Для 24В версии подойдёт, например 1.5KE24A.

Заключение

Схема достаточно проста для повторения и стабильна. Если добавить все, описанные в разделе “Что можно улучшить”, компоненты, получится весьма надёжный и малошумящий блок питания. делятся на два класса. К первому классу относятся одноцветные светодиодные ленты. Эти ленты могут светить светом одного цвета в любом участке видимого спектра. Ко второму классу принадлежат так называемые полноцветные или RGB светодиодные ленты. Они идеально подходят для создания динамического освещения, так как могут излучать свет разного цвета. Это достигается изменением яркости свечения разных светодиодов. Учитывая то, что светодиодные светильники достаточно новы, у многих возникает вопрос: «Как самостоятельно подключить светодиодные ленты?» Начнем с того, что светодиодные ленты нельзя подключить к сети с напряжением 220В. Эти источники света работают от напряжения 12В или 24В, поэтому для их подключения нужно использовать специальный блок питания, понижающий напряжение с 220В до нужного уровня и обеспечивающий защиту светильника от перепадов напряжения. При выборе блока питания светодиодов нужно обратить особенное внимание на его мощность. Она должна соответствовать суммарной мощности подключенных к ней светильников плюс 20%. Эти 20% обеспечат необходимый запас мощности блока питания.

Подключение блока питания к сети напряжением 220 вольт.

Перед подключением сетевого адаптера необходимо подвести электрическую проводку как можно ближе к тому месту, где вы планируете монтировать светодиодные ленты и установить там розетку.

Многие блоки питания имеет в комплекте поставки сетевой шнур с вилкой, для подключения к розетке, на одном конце и штекером для подключения к сетевому адаптеру на другом. В этом случае все просто и перепутать ничего нельзя. Нужно только вставить штекер в специальное гнездо адаптера.

Однако нередко получатся так, что шнур в комплекте отсутствует и подключать блок питания нужно самостоятельно. В этом случае потребуется кабель, на одном конце которого установлена вилка, а на втором – очищенные от изоляции несколько миллиметров провода. В качестве сетевого шнура можно использовать кабель, с сечением жилы от 1,5мм, например, ВВГНГ 2х1,5 или ВВГ 2х2,5.

Зачищенные концы кабеля необходимо вставить в гнезда сетевого адаптера и закрутить винтом до достижения ощутимого сопротивления. Подключение производится к разъемам, обозначенным латинскими буквами L и N по следующему правилу: к разъему L (фаза) подключается коричневый провод, к разъему N (ноль) – синий провод. Схема подключения приведена на рисунке 1.

Подключение к адаптеру одной светодиодной ленты.

Светодиодные ленты работают от постоянного тока, поэтому их нужно подключать с учетом полярности. Иначе говоря, у таких светильников есть плюс и минус, и подключение проводится плюс к плюсу, минус к минусу. Перепутать контакты очень трудно, на каждой светодиодной ленте и на каждом блоке питания все провода и контакты промаркированы соответствующим образом. На ленте это маркировка «+» и «-», а на блоке питания – «+V» и «-V». Впрочем, даже если вы перепутаете контакты, ничего страшного не произойдет. Большинство современных светодиодных светильников имеют довольно надежную защиту и не перегорают при неправильном подключении. Это значит, что ошибку можно всегда исправить. Такое свойство можно использовать и для того, чтобы подобрать контакты методом проб и ошибок в случае, если маркировка клемм отсутствует, например, при подключении ленты через сетевой адаптер.

Однако отсутствие маркировки на светодиодной ленте или блоке питания должно стать причиной для сомнений в качестве данного устройства.

В целом подключение довольно легко осуществляется, достаточно вставить каждый провод ленты в соответствующее гнездо адаптера и закрутить имеющийся там винт отверткой.

Сечение проводов, которыми светодиодная лента подключается к адаптеру (независимо от типа и количества лент) должно быть не меньше 1,5мм. При меньших сечениях может произойти значительное падение напряжения, что снизит яркость светодиодов.

Подключение нескольких светодиодных лент.

При подключении нескольких светодиодных лент к одному адаптеру необходимо неукоснительно соблюдать два простых правила:

  1. Каждая подключаемая лента должна иметь длину не более 5 метров, так как в противном случае могут перегореть токопроводящие дорожки ленты. Однако при этом каждая лента может состоять из нескольких отрезков, например 3 метра и 2 метра, важно лишь, чтобы их суммарная длина была не более 5 метров..
  2. Каждая лента (5 метров) должна подключаться к адаптеру параллельно, а не последовательно. (см. рисунок 3),

При подключении нескольких светодиодных лент необходимо соблюдать полярность, так же, как и в случае подключения одной ленты. В целом схема подключения нескольких светодиодных лент показана на рисунке 4.

Если вы хотите использовать светодиодную ленту меньшей длины, то вам нужно разрезать ленту ножницами между имеющимися на ленте специальными площадками для пайки. Они расположены на довольно небольших расстояниях, так что вы можете получить ленту такой длины, какой захотите.

Для того, чтобы соединить несколько светодиодных лент в одну необходимо сложить их одна к другой местами для пайки и спаять их паяльником. Паяльник должен быть прогрет до температуры не более 260°С. Длительность пайки не должна превышать 10 секунд.

Подключение одной или нескольких полноцветных (RGB) светодиодных лент.

Что касается подключения RGB светодиодных лент, то для их нормальной работы нужно дополнительно использовать специальный трехканальный контроллер. Это устройство, предназначенное для управления яркостью свечения соответствующих светодиодов. Именно оно управляет тем, светодиод какого цвета включится, и с какой яркостью он будет светиться. В светодиодные контроллеры также заложены программы (до нескольких десятков), которые управляя питанием светодиодов, позволяют достичь самых разных визуальных эффектов, повышающих эстетическую ценность светодиодных лент.

На светодиодной ленте имеется 4 провода, а на контроллере 4 контакта. Кроме, положительного контакта и провода («+») имеются еще три провода/контакта, обычно маркированные цветом или буквами (R – красный, G – зеленый и B – синий). Контакты RGB служат для передачи сигнала от трехканального контроллера к светодиодам соответствующего цвета. Схема подключения одной или нескольких RGB светодиодных лент показана на рисунке 5.

Подключение нескольких RGB светодиодных лент осуществляется по тем же правилам, что и для подключения нескольких одноцветных светодиодных лент.

При подключении полноцветных светодиодных лент также нередко используется пульт дистанционного управления, позволяющий управлять светодиодной лентой с расстояния нескольких метров.

И наконец, нужно помнить, что контроллер, как любое электронное устройство, также потребляет электроэнергию. Это нужно учесть при выборе блока питания, прибавив к расчетной мощности (с учетом запаса) еще 5Вт.

Led7 – Future Lighting

  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

1 правило

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

2 правило

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

3 правило

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:






Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета – нулевую, к клемме N
  • желто-зеленую – к клемме обозначенную как Pe или значком заземления


Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V . Плюсовой провод (красного цвета) с клеммой промаркированной как +V .

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+ , а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

блоки питания на 12в | led power supply


Источники стабилизированного напряжения (иногда  их могут называть источниками питания, блоками питания, на английский переводятся как power supply или led power supply) используют для питания радиоэлектронных приборов широкого спектра применения в диапазоне напряжений  10В - 14В постоянного тока от существующей сети переменного тока с напряжением 220В. Как правило, они защищены от перегрузок и возможного короткого замыкания на выходе источника, работоспособны на холостом ходу без подключенной нагрузки.

Источники стабилизированного напряжения представленные в нашем онлайн интернет магазине могут быть выполнены в разных типоисполнениях. Это могут быть блоки питания розеточного типа (как правило, маломощные), влагозащищенного типа (класс влагозащиты от IP65 до IP67) так и невлагозащитные для использования их внутри помещений (класс влагозащиты от IP20). Иногда используются в паре с микроконтроллерами.

В данном разделе вы сможете подобрать для себя абсолютно любой 12 Вольтовый источник питания мощностью от 15Вт и до 800Вт.

Предлагаемые нами источники питания, которые вы можно купить онлайн защищены от перепадов напряжения во входящей сети 220В. Они будут продолжать выполнять свои функции даже когда скачки напряжения будут меняться от 176В до 265В, что немаловажно для стабильной работы Вашего светодиодного изделия, например аптечного креста, в условиях нашей реальности.

При подборе необходимого источника питания для вашего изделия обязательно требуется давать блоку запас по мощности – не менее 20 - 25%. Поэтому если ваше изделие (будь-то светодиодная лента, аптечный крест, да или просто объемная буква) потребляет к примеру 50Вт, то эту цифру вам необходимо умножить на 1,25 (25%) для того чтобы не перегрузить блок питания и обеспечить power supply длительный срок службы.

Точное потребление мощности вашего изделия вам помогут рассчитать наши специалисты. Они же и подберут для Вас наиболее подходящий источник стабилизированного напряжения в зависимости от технических задач и размещения вашего оборудования.

Есть вопросы – звоните или свяжитесь с нами через форму обратной связи.

В интернет-магазине OOO «Неонсвит» вы можете купить блоки питания 12В led power supply онлайн, весь ассортимент источников питания представлен ниже. Наши менеджеры готовы проконсультировать вас по всем возникшим вопросам.

блоки питания розеточного типа (8)
перфорированные негерметичные блоки питания (14)
герметичные блоки питания (11)

Диммирование в светодиодных сериях блоков питания MEAN WELL

26. 08.2019

Одной из ключевых потребностей в современных системах освещения является возможность простого и эффективного управления яркостью, или диммирование (от англ. dimming – затемнение). Наиболее известный способ управления яркостью – это применение специальных устройств – диммеров, которые устанавливаются в разрыв цепи питания системы освещения.

Внедрение светодиодных систем освещения, как для наружного применения, так и в помещениях требует особого подхода к управлению яркостью.  Так как светодиодные системы освещения получают питание от источника напряжения постоянного тока (при наличии встроенных драйверов) или источника постоянного тока (когда блок питания является светодиодным драйвером), то управление яркостью светодиодного светильника или ленты можно осуществлять только c выхода блока питания, путем ограничения уровня напряжения или протекающего тока. Для этой цели также можно использовать отдельный диммер, подключаемый между источником питания и непосредственно светодиодным светильником, но, более эффективно функция управления яркостью реализуется за счет встроенной в блок питания системы диммирования (Рис. 1). В светодиодных сериях блоков питания компании MEAN WELL применяют следующие виды диммирования: 3 в 1, использование интерфейса DALI, использование таймера Smart Timer (приобретается отдельно).

Наиболее распространённым типом диммирования является тип «3 в 1» – с управлением яркостью с помощью источника внешнего напряжения 0-10 В, или переменного сопротивления 100 кОм, или ШИМ сигнала 10 В. Зависимость изменения яркости в диапазоне от 10% до 100% практически линейная (Рис.2), также такой подход позволяет легко интегрировать управление яркостью в другие решения, либо использовать бюджетные компоненты для реализации. Разновидностью такого диммирования является «2 в 1», когда отсутствует один из перечисленных способов (следует уточнять по спецификации).

Вторым популярным способом управления яркостью в блоках питания MEAN WELL является использование в составе источника питания интерфейса DALI (Digital Addressable Lighting Interface). Интерфейс DALI создан специально для гибкого управления группами источников освещения и позволяет создавать сценарии работы системы освещения в зависимости от времени или предпочтений пользователя путем программирования управляющего контроллера. Особенностью использования интерфейса DALI является необходимость наличия  дополнительных устройств в составе системы – источник питания шины DALI, управляющий контроллер, оконечные устройства DALI (выключатели, реле, датчики и др.). Поэтому  такой подход для управления яркостью возможен только при проектировании системы освещения с интерфейсом DALI целиком для получения полноценной системы управления освещением помещения, здания или объекта (Рис.3).

Третий способ диммирования – использование специального таймера Smart Timer (подключается к компьютеру по USB) (Рис.4), с помощью которого программируется включение/выключение источников освещения и уровень требуемой яркости. Интерфейсом подключения Smart Timer оснащены ряд популярных серий блоков питания для светодиодного освещения (опционально).

Для консультирования или уточнения информации по источникам питания MEAN WELL обращайтесь по адресу электронной почты [email protected]

24W 2A Switching Power Supply For LED Strip light,220V AC input,12V output

Блок питания 12В, 2А (24Вт)

Подобный обзор уже был, но блок питания там немного другой, да и я постарался сделать упор больше на технической части.


Заказывал я эти блоки питания для светодиодных лент, которые покупал на buyincoins. Характеристика светодиодной ленты:
Напряжение: 12В
Количество светодиодов: 60 (SMD 1210)
Общая мощность: 3-4 Вт
Ток: 300 мА
По характеристикам блок питания спокойно должен потянуть 3 ленты с запасом. Заказывать решил два блока питания, так как у меня 6 светодиодных лент.

Когда заказывал блоки питания, друзья на работе тоже решили себе заказать такие же блоки питания. Всего набралось 5 блоков питания. Когда делал заказ, то обратил внимание, что если заказывать больше 5, то цена существенно уменьшается.
То есть при заказе 1-5 шт, блок питания будет стоить 7,99$, а если заказывать больше 5, то блок питания будет стоить 6,66$. Простоя арифметика показывает, что лучше доплатить 1 цент и взять 6 блоков питания, чем почти по этой же цене заказать 5 блоков питания.
5 х 7,99$ = 39,95$
6 х 6,66$ = 39,96$
В итоге, вместо планируемых двух блоков питания заказал себе 3 :).
Сейчас блоки питания продаются по другой цене 8,16$ (6,8). Цена 5 (6) блоков питания сейчас одинаковая 40,8$.

Блоки питания пришли в обычном пакете, обклеенном внутри пупыркой.

Каждый блок питания внутри был упакован в свою коробку

Три блока питания сразу отдал коллегам, а остальные три оставил себе

В индивидуальной упаковке есть вырезанное окошко, через которое видно наклейку с характеристиками:

Кстати, на сайте в характеристиках было указано, что входное напряжение 220+-20%, а на наклейке 220+-15%.
Вскрываем упаковку. Вид блока питания с разных сторон:


Первым делом разбираем блок питания (открутить два шурупа)

Если приглядываться, то основные компоненты похожи с блоком питания из подобного обзора, но различия есть.

Пайка на четвёрку, под элементами, которые крепятся к корпусу, видна термопаста. Сам корпус, который является основным радиатором, сделан из алюминия толщиной около 1 мм

Между корпусом и платой проложена прозрачная диэлектрическая прокладка

Чтобы мониторить температуру, пришлось приколхозить термопару к радиатору. В качестве распорки всунул кусочек дерева.

Показания температуры радиатора без подключений

Подключаю питающий провод и вместо нагрузки ставлю резистор 1,2 кОм (чтобы ток был небольшим, примерно, 10 мА). Включаю блок питания — загорается зеленый светодиод.

Показания ваттметра

Отсюда видно, что практически на холостом ходу блок питания потребляет 3 ватта на схему управления.

Вот напряжение, которое было выставлено изначально

Переменным резистором выставил напряжение ровно 12 вольт

Блок питания поработал некоторое время на холостом ходу, температура радиатора быстро стабилизировалась на отметке 36 градусов.

Далее я решил снять температурные характеристики при максимально допустимом токе. На работе взял несколько мощных резисторов и собрал из них нагрузку 6 Ом.
Собранный стенд, на мультиметре начальная температура

Кратковременно подключаем нагрузку через амперметр

Как видно, ток почти равен 2А (не хватает 59 мА). Думаю, что это не сильно принципиально для снятия температурной характеристики

Включаем блок питания в сеть. Показания ваттметра

Напряжение в сети

Через каждые 5 минут я записывал показания температуры.
Замеры делал 1 час, так как за это время температурный режим устанавливался. Все данные свёл в таблицу (внизу обзора есть скриншот)
После часа экспериментов температура установилась на отметке 64 градуса. Корпус блока питания горячий, хотя рука терпит.

Далее решил испытать блок питания с этой же нагрузкой, но блок питания решил закрыть. В качестве колпака решил использовать часть коробки из под сока.

В таком режиме блок питания нагрелся до температуры 81 градус!

Естественно, на таком режиме блок питания эксплуатировать нельзя. Для повседневной эксплуатации лучше использовать нагрузку раза в два меньше.
Для тестов решил взять три светодиодные ленты. Ток через одну ленту

Суммарный ток около 960 мА.
Мощность забираемая от сети

Блок питания в таком режиме нагрелся до 50 градусов.

Аналогично снял характеристики для двух светодиодных лент и одной светодиодной ленты. Блок питания нагрелся до 48 и 45 градусов соответственно.

Пораскинув мозгами, я решил немного модернизировать блок питания. В рабочем столе нашёл кулер от старой видюшки размером 50х50х10. Сняв корпус, я саморезами прикрутил вентилятор к корпусу. При напряжении 12 вольт, вентилятор немного жужжит, поэтому последовательно в один провод кулера я припаял резистор 100 Ом. Вентилятор стал вращаться немного медленнее, но зато он теперь стал бесшумным. Сам вентилятор я подключил к выходу блока питания.

В таком режиме блок питания при нагрузке 2А нагрелся до 32 градусов! Я думал, температура будет больше. Очень хороший показатель.

Сводная таблица и графики.

После всех экспериментов я решил посмотреть, как влияет входное напряжение на выходное. Для данных экспериментов мне пришлось нести блок питания на работу, где есть мощный латр.
Снимал характеристику при разной нагрузке (10мА и 2 А), но график получился все равно одинаковый.

Из характеристики видно, что блок питания устойчиво работает при напряжении от 90 до 256 В. Выше напряжение не смог поднять, латр работал на пределе. Меньше 90 В блок питания начинает высокочастотно гудеть, а выходное напряжение резко уменьшается.
На работе блок питания пролежал включённым с токовой нагрузкой 2 А больше трёх часов без каких-либо последствий.

Расчёт КПД

Видно, что при токе от 1А до 2А КПД изменяется от 77 до 79%, а при токе меньше 1А КПД падает. Это связано с тем, что на питание схемы уходит 3 ватта. При уменьшении тока нагрузки КПД будет стремиться к нулю.

Плюсы и минусы.
Плюсы:
1) Миниатюрность (8,5 х 5,8 х 3,3 см)
2) Возможность регулировки выходного напряжения, примерно, от 11 до 13 Вольт
3) Индикатор работы блока питания
4) Бесшумный
5) Высокий диапазон входного напряжения
6) Стабильное выходное напряжение
7) Возможность прикрутить блок питания к чему-либо, на корпусе есть отверстия.

Минусы:
1) сильно греется при максимальном токе
2) одна колодка для входного и выходного напряжения
3) на алюминиевом корпусе попадаются места, где не ободрана технологическая плёнка

Краткие выводы:
Данный блок питания можно использовать без активного охлаждения только при нагрузке не более 1 А. Для серьёзной нагрузки лучше использовать блоки питания помощнее.

Другие блоки питания от этого же продавца


Блоки питания для тату машинки

Блок питания для тату машинки преобразовывает напряжение в чистую энергию и проводит ее к тату машинке. Именно он — тот самый источник мощности, который «подключает» вас к работе, поэтому к его выбору нужно отнестись с предельной серьезностью. И конечно разобраться в том, чем одни источники силы отличаются от других.

У блока питания два вида — аналоговый и импульсный. Вторые используются тату мастерами наиболее часто, так как они более надежные и долговечные. Импульсная схема позволяет сделать блок легким и компактным, кроме того модели такого типа стоят меньше, чем их аналоговые коллеги, которые не рассчитаны на постоянное использование режимов включения и выключения, поэтому их производительность ослабевает довольно быстро. Тем не менее, мастера работают как с одними, так и с другими, правильный блок определяется только опытным путем.

На рынке тату индустрии можно найти всевозможные вариации: классические инструменты из пластика или металла, компактные и легкие, модели с дисплеем и улучшенным функционалом, а также более «прокаченные», которые работают с двумя тату машинками и более. Вершина прогресса — блоки питания, работающие без педали или с встроенной функцией сохранения последних настроек. Достойные примеры — источники силы от Verge и Hummingbird.

Стоит отметить, что даже самый базовый блок питания тянет нужный вольтаж и его регулировку. Поэтому дополнительные опции — это лишь альтернатива, если вам нужно больше удобства. К примеру, новичкам мы рекомендуем выбирать вариант с дисплеем, так как для настроить вольтаж без выведения его значения будет сложно, с этим справится только профессионал.

Выбирая блок питания, ориентируйтесь также на тип вашей тату машинки. Если вы ваш фаворит — это индукция, все просто: она не сильно привередлива и подружится с любым блоком, а вот мощные роторы требуют тонких настроек и не всегда могут «завестись» от базового блока питания. Для прогрессивных моделей потребуется функция «Jump Start» — она запускает тату машинку сразу на повышенном вольтаже.

Мы рекомендуем купить блок питания для тату машинки от проверенного производителя, обращая внимание на качество материалов. Кстати, не забудьте подобрать гибкий и прочный провод — так он будет подавать на тату машинку тот вольтаж, который показывает ваш блок. Если потребуется и педаль, вы знаете, где ее искать. Все это традиционно есть в Tattoo Mall в широком выборе из мощных и надежных вариантов.

AC-DC источники питания от TDK-Lambda, Преобразователи напряжения AC-DC

Наименование изделия Диапазон мощности (Вт) Тип исполнения Выходы
CUS350MP

Новaя Линейкa

350/500W Medical Power Supplies with a 1000W Peak CapabilityChassis mount
350 500 Chassis mount 1 o/p
XMS500A

Новaя Линейкa

500W, 1U, Configurable, Class I or II AC-DC power supplyChassis mount
500 500 Chassis mount 1 o/p
KPSB

Новaя Линейкa

AC-DC для монтажа на плате мощностью 5-25Вт PCB mount
5 25 PCB mount 1 o/p
CUS400M

Новaя Линейкa

ИП форм-фактора 3 x 5″ для медицинских примененийChassis mount
250 400 Chassis mount 1 o/p
CUS600M

Новaя Модель

ИП форм-фактора 3 x 5″ мощностью 600ВтChassis mount
400 600 Chassis mount 1 o/p
Alpha 1000-1500 (CA) Модульный источник питания мощностью 1000 и 1500ВтChassis mount 1000 1500 Chassis mount AC-DC / 1 to 16 o/ps
CFE400M ИП с цифровым управлением для медицинских применений Chassis mount 300 400 Chassis mount AC-DC / 1 o/p
CM4 Многоканальный источник питания с кондуктивным теплоотводом мощностью 600Вт Chassis mount 600 750 Chassis mount 1 to 4
CPFE Источники питания AC-DC мощностью 500-1000 Вт с охлаждением через основаниеChassis mount 720 1008 Chassis mount AC-DC / 1 o/p
CPFE1000FI Модули питания мощностью 720-1000Вт с панельным охлаждениемChassis mount 720 1000 Chassis mount AC-DC / 1 o/p
CSS Источники питания AC-DC 40-150 Вт для медицинских примененийChassis mount 40 150 Chassis mount AC-DC / 1 o/p
CSW65 Для универсальных промышленных применений мощностью 65ВтChassis mount 40 65 Chassis mount 1 o/p
CUS100ME Одноканальный ИП на 100Вт с габаритами 2”x4”Chassis mount 100 100 Chassis mount 1 o/p
CUS1500M Одноканальный источник питания AC-DC мощностью 1500ВтChassis mount 1500 1500 Chassis mount 1 o/p
CUS150M Одноканальный ИП мощностью 150Вт с габаритами 2” x 4”Chassis mount 120 150 Chassis mount 1 o/p
CUS200LD ИП для внешних применений мощностью 120-150ВтChassis mount 79 153 Chassis mount 1 o/p
CUS200M Одноканальные ИП мощностью 200-250 Вт для медицинских применений и ITEChassis mount 200. 4 254.4 Chassis mount 1 o/p
CUS250/LD Одноканальные низкопрофильные источники питания 250 ВтChassis mount 165 252 Chassis mount AC-DC / 1 o/p
CUS30M & CUS60M одноканальные источники питания мощностью 30 и 60Вт Chassis mount 30 60 Chassis mount 1 o/p
CUS350M Одноканальные ИП мощностью 350 Вт для медицинских применений и ITEChassis mount 348 420 Chassis mount AC-DC / 1 o/p
CUT75 Низкопрофильные 3-канальные ИП мощностью 75ВтChassis mount 35 75 Chassis mount AC-DC / 3 o/p
DPP Источники питания мощностью 25-960 Вт для монтажа на DIN-рейкуDIN Rail mount 15 960 DIN Rail mount AC-DC / 1 o/p
DRB Одноканальные источники мощностью 15-480 Вт для монтажа на DIN-рейкуDIN Rail mount 15 480 DIN Rail mount AC-DC / 1 o/p
DRF Одноканальный ИП на DIN-рейку мощностью 120-480Вт с повышенным КПДDIN Rail mount 120 960 DIN Rail mount AC-DC / 1 o/p
DRF/HL Одноканальный ИП на DIN-рейку мощностью 120-480Вт с повышенным КПДDIN Rail mount 120 480 DIN Rail mount AC-DC / 1 o/p
DRL ИП на DIN-рейку с низким профилем мощностью 10-100ВтDIN Rail mount 10 100 DIN Rail mount 1 o/p
DSP Низкопрофильные AC-DC на DIN рейку мощностью 7. 5-100Вт DIN Rail mount 7.5 100 DIN Rail mount AC-DC / 1 o/p
EFE Источники питания AC-DC мощностью 300-400 Вт с цифровым управлениемChassis mount 300 400 Chassis mount AC-DC / 1 to 2 o/ps
EFE-M Медицинский источник питания AC-DC 300 Вт – 400 Вт с цифровым управлением Chassis mount 200 400 Chassis mount AC-DC / 1 to 3 o/ps
EVS ИП с режимом стабилизации тока мощностью 300-600ВтChassis mount 300 600 Chassis mount 1 o/p
FPS Источники питания 1U Front End Rack mount (Hot swap) 864 1008 Rack mount (Hot swap) AC-DC / 1 o/p
GWS Одноканальные источники питания 250 Вт и 500 ВтChassis mount 250 500 Chassis mount AC-DC / 1 o/p
GXE600 Высокоэффективный управляемый AC-DC модуль с выходной мощностью 600ВтChassis mount 600 600 Chassis mount 1 o/p
HFE Источники питания мощностью до 10кВт в стойке формата 1URack mount (Hot swap) 1584 2500 Rack mount (Hot swap) AC-DC / 1 o/p
HWS Промышленные ИП мощностью 300-1560ВтChassis mount 198 1560 Chassis mount AC-DC / 1 o/p
HWS HD Источники питания для жестких условий эксплуатации мощностью 33-1560 ВтChassis mount 33 1560 Chassis mount AC-DC / 1 o/p
HWS ME Медицинские источники питания с одним выходом 30 – 1500 ВТChassis mount 30 1560 Chassis mount AC-DC / 1 o/p
HWS-A Промышленные ИП мощностью 15-150ВтChassis mount 10 158. 4 Chassis mount AC-DC / 1 o/p
HWS-P Промышленные источники питания 300 и 600 Вт с повышенной пиковой мощностью Chassis mount 300 601 Chassis mount AC-DC / 1 o/p
JWT Промышленные источники питания с тройным выходом 75 Вт – 100 Вт Chassis mount 75 100 Chassis mount AC-DC / 3 o/ps
KAS Модули мощностью 2-4Вт для монтажа на печатную платуPCB mount 4 4 PCB mount 1 o/p
KMS-A “Медицинский” источник питания для монтажа на платуPCB mount 15 60 PCB mount 1 o/p
KPSA Источники питания 5 Вт – 15 Вт для на монтажа на платуPCB mount 4 15 PCB mount AC-DC / 1 o/p
KWD/KWS Компактные ИП для монтажа на плату мощностью 5 – 15ВтPCB mount 5 15 PCB mount AC-DC / 1 to 2 o/ps
KWS-A Одноканальный AC-DC источник питания для монтажа на платуPCB mount 5 26. 4 PCB mount 1 o/p
LS Одноканальные источники питания 20 Вт – 200 Вт для различных примененийChassis mount 20 200 Chassis mount AC-DC / 1 o/p
LZSA Источники питания AC-DCChassis mount 504 1512 Chassis mount AC-DC / 1 o/p
MTW Низкопрофильные источники питания с тремя выходами 15 Вт – 60 ВтChassis mount 16 62 Chassis mount AC-DC / 3 o/ps
NV-Power Configurable Конфигурируемые источники питания AC-DC для монтажа на шассиChassis mount 180 180 Chassis mount AC-DC / 1 to 5 o/ps
NV-Power Modular Модульные многоканальные источники питания AC-DC для монтажа на шассиChassis mount 350 1150 Chassis mount AC-DC
PF Выпрямитель и корректор коэффициента мощности PCB mount 756 1512 PCB mount AC-DC / 1 o/p
PFE Модуль питания AC-DC с панельным теплоотводомPCB mount 300 1008 PCB mount AC-DC / 1 o/p
PFH500F Модуль питания AC-DC с панельным теплоотводом мощностью 500ВтPCB mount 504 504 PCB mount 1 o/p
QM Серия многоканальных конфигурируемых ИП мощностью от 700 до 1500ВтChassis mount 550 2000 Chassis mount 1 to 18
QS Линейка одноканальных конфигурируемых ИП мощностью от 600 до 1500ВтChassis mount 600 1200 Chassis mount 1 o/p
RFE Промышленный одноканальный источник питания высотой 1U Chassis mount 992 2500 Chassis mount AC-DC / 1 o/p
RTW Одноканальные промышленные AC – DC источники питания 50 Вт – 300 ВтChassis mount 41 312 Chassis mount AC-DC / 1 o/p
RWS-B Источники питания AC-DC широкого спектра применений мощностьюд 50 – 600 Вт Chassis mount 50 1500 Chassis mount AC-DC / 1 o/p
SWS600/1000L Низкопрофильный однокональный источник питания AC-DC мощностью 600 Вт и 1000 ВтChassis mount 600 1056 Chassis mount 1 o/p
TPS 3-фазные программируемые выпрямители промышленного применения мощностью 3000W-4080Вт Chassis mount 3000 4080 Chassis mount 1 o/p
Vega Модульные источники питания Vega PowerChassis mount 300 900 Chassis mount AC-DC / 1 to 10 o/ps
Vega-Lite Модульный источник питания Vega-LiteChassis mount 480 900 Chassis mount AC-DC / 1 to 10 o/ps
XMS500 Конфигурируемый источник питания мощностью 500Вт класса I или IIChassis mount 500 500 Chassis mount 1 o/p
ZMS Одноканальные ИП мощностью до 100Вт для медицинских примененийChassis mount 80. 4 100.8 Chassis mount AC-DC / 1 o/p
ZPSA Низкопрофильные источники питания AC-DC 20 Вт, 40 Вт, 60 Вт и 100 ВтChassis mount 14 100 Chassis mount AC-DC / 1 o/p
ZWQ Четырехканальные источники питания 80 Вт – 170 ВтChassis mount 80 170 Chassis mount AC-DC / 4 o/ps
ZWS240RC-24 240W OVC III PCB-type AC-DC Power SupplyChassis mount 240 240 Chassis mount 1 o/p
ZWS-B Источники питания AC-DC 10 Вт – 30 Вт на печатной плате с одним выходом Chassis mount 10 30 Chassis mount AC-DC / 1 o/p
ZWS-BAF Источники питания AC-DC открытого исполнения на печтаной плате 50-300 ВтChassis mount 33 302. 4 Chassis mount AC-DC / 1 o/p
ZWS-BP Одноканальные источники питания AC-DC 150-240 Вт открытого исполнения на печатной платеChassis mount 150 240 Chassis mount AC-DC / 1 o/p
Руководство покупателя источников питания для светодиодов

Как выбрать правильный источник питания для светодиодов

Роберт Конг

Будь то магнитное, химическое или электрическое, все нуждается в энергии и мощности. Ваши потребности в освещении – не исключение. Приложениям требуется источник питания, отличный от обычной настенной розетки, например, в архитектурном освещении, уличном освещении, декоративном освещении, освещении сцены и театра, а также электронных рекламных щитах. Для приложений, которые имеют специальный компонент освещения, есть преимущества выбора светодиодных источников питания.

Рекламные щиты – отличный способ рекламы, но их также сложно изменить и поддерживать. Эти большие, яркие рекламные щиты со светодиодной подсветкой, которые вы видите при движении по автостраде, нельзя просто подключить к стене. Им нужен постоянный источник, который обеспечит равномерное распределение мощности по каждой секции. В отличие от традиционных источников питания, светодиодные источники питания обеспечивают постоянный ток и / или постоянное напряжение, так что вы можете освещать свои приложения с максимальной эффективностью.

Электронные рекламные щиты
Многие из светодиодных источников питания также заключены в брызгозащищенный металлический или пластиковый корпус для более широкого спектра использования как в помещении, так и на улице.Другие функции, которые вы, вероятно, увидите в источниках питания светодиодов, включают встроенную активную коррекцию коэффициента мощности (PFC) для повышения эффективности, регулируемое выходное напряжение / ток для точной настройки, функцию затемнения для большей функциональности и множественную защиту (короткое замыкание, перегрузка). , перенапряжение, перегрев) для дополнительной безопасности.
Источник питания для светодиодов серии Mean Well HLG
(размер: 9,6 дюйма x 2,7 дюйма x 1,5 дюйма)

Профессиональное архитектурное внутреннее освещение
Разноцветное освещение в баре

Вы можете выбрать нужный стиль освещения в самых разных местах, сэкономив при этом время и пространство.Вы можете использовать их в больших промышленных масштабах или в небольших домашних гаражах. Дайте волю своему воображению, и вы обязательно поразите толпу.


Освещение заправочной станции
Легче изменить цену

При выборе источника питания для светодиодов вы должны сначала обратить внимание на подходящую мощность в соответствии с системными требованиями, а также с методами вашего применения. Существует 3 распространенных метода управления светодиодами: с прямым управлением, с последовательным резистором и с драйвером IC.См. Ниже сравнение между тремя:

Способ вождения и выбор блока питания Характеристики Преимущество / Недостаток
Прямой привод
Используйте C. C. блок питания
Напряжение на выходе блока питания будет равно общему светодиодному VF. IF будет зависеть от изменения температуры. • Самая низкая цена
• Самый высокий КПД

× Неравномерный ток для параллельных светодиодных лент
× Неравномерная яркость для параллельных светодиодных лент
× Быстрое снижение яркости.Короткий срок службы светодиода.

С последовательным резистором
Оба C.V. или C.C. можно использовать

Напряжение, превышающее общее значение VF светодиода, появится на последовательном резисторе. Умеренная стабильность ПЧ. • Низкая цена при стоимости дополнительного резистора

× Самый низкий КПД из-за потери мощности резистора.

С драйвером IC
Используйте C.V. блок питания
IC автоматически ограничивает IF для каждой светодиодной ленты, высокая стабильность IF. • Медленное снижение яркости.
• Максимальный срок службы светодиода.

× Низкий КПД.
× Самый дорогой


Три распространенных метода управления светодиодами

Затем вы должны решить, должен ли приложение иметь источник питания с функцией коррекции коэффициента мощности (PFC) или нет. Взгляните на таблицу ниже для справки:

Схема
Топология
Представитель
Модели
Преимущества и недостатки Ограничения по применению
Без PFC ELN-30
ELN-60
LPLC-18
LPHC-18
LPC-20
LPC-35
LPC-60
LPL-18
LPH-18
LPV-20
LPV-35
LPV-60
LPV- 100
Преимущество:
• Низкая стоимость
• Простая конструкция схемы с надежными электрическими характеристиками

Недостаток:
• Несоответствие требованиям PFC в
Энергосбережение
• Не соответствует основным нормам для светодиодных светильников
• Не для ЕС и других основных рынков
светодиодных светильников.
• Не соответствует требованию
по энергосбережению.
• Те же электрические характеристики, что и у источника питания
общего назначения.
Одноступенчатый
PFC
CLG-60
CEN-60
CEN-75
CEN-100
PLN-20
PLN-30
PLN-45
PLN-60
PLC-30
PLC-45
PLC-60
PCD-16
PCD- 25
PLP-20
PLP-30
PLP-45
PLP-60
Преимущество:
• Низкая стоимость
• Простая конструкция схемы
• Высокая эффективность при малой мощности Номинальная конструкция

Недостаток:
• Высокое выходное пульсирующее напряжение (в 15-20 раз больше, чем в конструкции двух ступеней
)
• Сложная конструкция схемы обратной связи
• PF и THD легко зависят от конструкции цепи обратной связи

• Отсутствие задержек более восприимчиво
к колебания в сети переменного тока
• Высокий выходной ток пульсации – уменьшение срока службы светодиодного модуля

, запитываемого напрямую от источника питания
• Медленное время отклика цепи обратной связи
, высокое влияние нагрузки
характеристики
Двухступенчатый
PFC + PWM
CLG-100
CLG-150
PLN-100
LPF-40
LPF-40D
LPF-60
LPF-60D
LPF-90
LPF-90D
PLC-100
ULP-150
HLG Series
Преимущество:
• Подходит для конструкции с высокой номинальной мощностью
• Хорошие характеристики PFC
• Простая конструкция цепи обратной связи
• Хорошая характеристика нагрузки
Недостаток:
• Высокая стоимость
• Сложная конструкция схемы
• Может использоваться в большинстве областей применения

Сравнительная таблица расходных материалов с функцией PFC и расходных материалов без

Глядя на то, где будет размещаться источник питания, вам необходимо найти источник питания с подходящим корпусом, который будет безопасным для установки. Существуют корпуса разных стилей с разными степенями защиты IP, которые определяют, будут ли корпуса защищены от пыли и мощной водяной струей.

В некоторых регионах также требуются определенные сертификаты безопасности. Многие системы освещения могут отвлекать водителей или мешать работе жилых кварталов. В любом случае убедитесь, что выбранный вами источник питания соответствует законам безопасности в вашем регионе.

Наконец, решите, требуется ли в вашем приложении регулировка выходного напряжения, регулировка выходного тока или функция диммирования.Вы можете вручную изменить яркость или отрегулировать распределение освещения. Все зависит от вашего конкретного приложения. См. Ниже карту быстрого выбора:


Карта быстрого выбора
Серия Модель PFC Кейс В горшке IP Элемент

Серия HLG

HLG-80H
HLG-100
HLG-100H
HLG-120
HLG-120H
HLG-150
HLG-150H
HLG-185
HLG-185H
HLG-240
HLG-240H
HLG-320H
Y Металл Y IP67 • Высокая эффективность до 94%.
• Регулируемое выходное напряжение и уровень тока
(ТИП A-IP65)
• Сертификат UL / CUL / TUV / CE
• Выдерживает скачки напряжения 4KV, подходит для светодиодного освещения
уличного освещения
• Общий ТИП: 90 Вход ~ 264 В переменного тока H-ТИП:
Вход 90 ~ 305 В переменного тока
• Функция диммирования 3 в 1
(1 ~ 10 В постоянного тока, сигнал ШИМ или резистор)
• Подходит для светодиодного уличного освещения, наружного светодиодного освещения
и общего наружного применения
с высокой Требование IP

Серия CLG

CLG-60
CLG-100
CLG-150

Y Металл Y IP67 • Регулируемое выходное напряжение и уровень тока
• (CLG-150A-IP65)
• Полная герметизация для CLG-60/100 (IP67)
• Сертификат UL / CUL / TUV / CE
• Выдерживает скачки напряжения 4KV, подходит для уличных светодиодов
освещение
• Доступен вход 90 ~ 295VAC / 277VAC
• Подходит для светодиодного уличного освещения, наружного светодиодного освещения
и общего наружного применения с высокими требованиями к IP
(CLG-100/150)

Серия CEN

CEN-60
CEN-75
CEN-100

Y Металл Y IP66 • Высокая эффективность до 91%.
• Экономический класс 2 Мощность светодиода с металлическим корпусом

• Регулируемое выходное напряжение и уровень тока
• Сертификат UL / CUL / TUV / CE
• Выдерживает скачки напряжения 4KV, подходит для светодиодного освещения
уличного освещения
• Доступен вход 90 ~ 295VAC / 277VAC
• Подходит для светодиодного уличного освещения и наружного освещения

Серия ULP


УЛП-150

Y
Металл
U-образный кронштейн
Y
50%
НЕТ • Высокая эффективность до 93%.
• Подключение ввода / вывода с винтовыми зажимами, длина кабеля
может регулироваться пользователем
• Выдерживает скачки напряжения 4 КВ, подходит для светодиодного уличного освещения

• Подходит для светодиодного уличного освещения (встроенного типа)

PLN Серия

PLN-20
PLN-30
PLN-45
PLN-60
PLN-100
Y Пластик N IP64 • Сертификат UL / CUL / TUV / CE
• Регулируемое выходное напряжение и уровень тока
(PLN-20: только ток)
• Доступен вход 90 ~ 295 В / 277 В переменного тока
• Подходит для светодиодного освещения и электрических светодиодных дисплеев

Серия ПЛК



ПЛК-30
ПЛК-45
ПЛК-60
ПЛК-100
Y Пластик N НЕТ • Подключение ввода / вывода с винтовыми зажимами, длина кабеля
может регулироваться пользователем.
• Сертификат UL / CUL / TUV / CE
• Регулируемое выходное напряжение и уровень тока
• Подходит для внутреннего светодиодного освещения и электрических светодиодных дисплеев

Серия LPF

LPF-40
LPF-40D
LPF-60
LPF-60D
LPF-90 / 90D
Y Пластик Y IP67 • Высокая эффективность до 91%.
• Доступен вход 90 ~ 305VAC / 277VAC.
• Тип D: функция диммирования 3 в 1
(1 ~ 10VDC, сигнал PWM или резистор)
• Подходит для светодиодного уличного освещения, электрического дисплея LED
и помещений Светодиодное освещение

Серия PLP

ПЛП-20
ПЛП-30
ПЛП-45
ПЛП-60
Y Печатная плата N НЕТ
• Экономичное питание светодиодов, низкая стоимость
• Регулируемый уровень выходного тока
• Подходит для встроенного светодиодного освещения.

Серия ELN


ELN-30
ELN-60

N Пластик N IP64 • С дополнительной функцией диммирования
• Сертификат
UL / CUL / CE • Регулируемое выходное напряжение и уровень тока
• Подходит для внутреннего светодиодного освещения, светодиодного электрического дисплея
и общих приложений с высокими требованиями
IP

Серия LPC
LPV серии

LPC-20
LPC-35
LPC-60
LPV-20
LPV-35
LPV-60
LPV-100
N Пластик Y IP67 • LPC: модель постоянного тока
LPV: модель постоянного напряжения
• Экономичный класс 2, мощность светодиодов, низкая стоимость
• Сертификат UL / CUL / CE
• Подходит для светодиодного декоративного освещения, наружного архитектурного освещения
и электрических светодиодных дисплеев

Серия LPL
Серия LPH

LPL-18
LPH-18
LPLC-18
LPHC-18

N Пластик Y IP67 • LPL / LPH: модель с постоянным напряжением,
LPLC / LPHC: модель с постоянным током
• Экономичный класс питания светодиодов 2, низкая стоимость
• LPL / LPLC: вход 115 В переменного тока;
LPH / LPHC: вход 230 В перем. Тока
• Подходит для светодиодного декоративного освещения, наружного архитектурного освещения
и электрических светодиодных дисплеев
и общих приложений
с высокими требованиями к IP

Серия PCD

PCD-16
PCD-25

Y

Пластик

Y
50%

НЕТ
• Диммер с отсечкой фазы переменного тока
• Работа с диммерами передней и задней кромки
• Подходит для внутреннего светодиодного освещения (диммирование переменным током)

Есть еще вопросы? Чтобы получить ответ, отправьте электронное письмо на адрес [адрес электронной почты защищен].

Вернуться в центр энергоресурсов >>

Как выбрать источник питания 12 В для светодиодной ленты

Источники питания для средних и крупных установок

В этой категории представлены, в основном, блоки питания 12 В высокой мощности и водонепроницаемые блоки питания. Существуют блоки питания мощностью 150, 200, 350, 600 Вт и выше для средней или крупномасштабной установки светодиодных лент.

Блоки питания для небольших проектов

Для мелкомасштабной установки, например, для установки одной светодиодной ленты 12 В или 24 В длиной 5 метров или меньше или двух полос низкой мощности, вы можете выбрать небольшой источник питания, есть 12 В 1 А, 2 А, 3 А, 5 А, 6 А, 8 А, или блок питания 10A, или блок питания 24V 2A, 3A, 4A, 5A.Пожалуйста, обратитесь к категории адаптеров питания для этих небольших блоков питания. Наши адаптеры питания внесены в список UL, класс 2.

Если вам нужен источник питания 24 В, см. Категорию «Блок питания для светодиодов на 24 В.».

Простая установка, подходит для Северной Америки и Европы

Наши блоки питания на 12 В или 24 В. легко установить. При установке источника питания для стороны переменного тока используйте наш трехконтактный шнур для настенной розетки для подключения к розетке или розетке или используйте проводные кабели (провод 14 AWG или провод 16 AWG) для жесткого подключения источника питания к источнику переменного тока. Для стороны постоянного тока подключайтесь к светодиодным лентам или контроллерам светодиодов с помощью проводов (провод 16AWG, 18AWG или 20AWG, в зависимости от длины и текущей нагрузки).

Большинство наших источников питания 12 В или 24 В подходят для установки как в Северной Америке, так и в Европе. Они имеют широкий диапазон входных напряжений или переключатель входного напряжения для выбора 115 В (также называемого 110 В или 120 В) или 230 В (220 В или 240 В).

Какой блок питания мне нужен?

Ответ заключается в совокупном рассмотрении следующих факторов:

1.Источник постоянного напряжения или постоянный ток? В основном, постоянное напряжение для светодиодных лент.

2. Для источника питания постоянного напряжения это 12 В или 24 В? Зависит от рабочего напряжения светодиодных лент.

3. Нужен ли мне блок питания с регулируемой яркостью? Это зависит от того, хотите ли вы уменьшить яркость на стороне переменного тока или на стороне постоянного тока источника питания.

4. Нужен ли мне водонепроницаемый блок питания? Зависит от окружающей среды.

5. Входное напряжение 120 В или 277 В для источника питания? В основном 120В.В некоторых местах используется 277В.

6. Нужен ли мне блок питания класса 2? Для некоторых приложений требуются блоки питания класса 2. Наши малые блоки питания сертифицированы по классу 2.

Как выбрать подходящий блок питания для светодиодов 12 В?

Блок питания 12 В – один из важнейших компонентов светодиодного освещения. На рынке представлено множество типов источников питания 12 В, таких как источники постоянного напряжения или постоянного тока, источники питания без и с регулировкой яркости и т. Д.Выбор подходящего источника питания требует тщательного рассмотрения. Выбор неправильного блока питания (БП) приведет к повреждению не только вашей светодиодной продукции, но и самого устройства. Кроме того, слишком слабый источник питания приведет к выделению сильного тепла, что может стать причиной дополнительной опасности.

Источник питания Mean Well

Здесь мы представляем блоки питания Mean Well. Источники питания торговой марки Mean Well обеспечивают высокую надежность и гарантию от 3 до 7 лет.За его супер качество мы много лет продаем блоки питания Mean Well. Компания Mean Well предлагает водонепроницаемые источники питания для установки внутри и вне помещений с коррекцией коэффициента мощности или без нее, источники питания с регулируемой или нерегулируемой яркостью, входное напряжение 110 В или 277 В. Диапазон мощности широк, включая 60 Вт, 100 Вт, 150 Вт, 200 Вт, 350 Вт, 600 Вт, 1000 Вт и даже выше.

Важные факторы, которые следует учитывать при выборе подходящего блока питания для светодиодов 12 В

1. Выберите правильное рабочее напряжение.

Входное напряжение светодиодных лент 12 В или светодиодных ламп 12 В составляет 12 В постоянного тока, и можно использовать только источники питания 12 В для светодиодов.

Важное примечание: ни при каких обстоятельствах нельзя использовать трансформаторы более высокого напряжения. Например, никогда не используйте источник питания 24 В для подключения светодиодной ленты или светильника на 12 В. Если вы выберете слишком высокое напряжение, светодиодная лента или светодиодная лампа будут повреждены.

2. Мощность (выходная мощность).

Если вы устанавливаете две светодиодные ленты, каждая из которых имеет длину 5 м (16,4 фута) и рабочую мощность 50 или 60 Вт, мы рекомендуем использовать блок питания мощностью 150 Вт.

При установке лучше использовать параллельную установку, то есть разместить точку подачи питания посередине двух светодиодных лент, например, для питания двух светодиодных лент посередине. По возможности лучше не устанавливать две светодиодные ленты последовательно, то есть соединить две светодиодные ленты вместе и запитать их с одного конца. Ниже приводится подробное объяснение того, как определить мощность блока питания, которую вы должны выбрать.

Источник питания 12 В должен обеспечивать выходную мощность, достаточную для приложения. Здесь нам нужно знать мощность световой полосы. Рассчитать мощность, необходимую для приложения, несложно. Мощность на единицу длины светодиодной ленты, умноженная на длину, составляет общую мощность.

Например, если светодиодная лента работает с мощностью 12 Вт на метр, а в витрине имеется установка длиной 4 метра, то мощность 4-метровой светодиодной световой ленты составляет 12 Вт x 4 = 48 Вт.

В идеале блок питания должен работать на 80% своей максимальной мощности.Поскольку при включении светодиодной ленты за короткий период времени требуется больше энергии, источник питания должен обеспечивать достаточную мощность для кратковременной операции включения света. Обычно мы добавляем 20% к мощности светодиодной ленты. Следовательно, мощность необходимого блока питания для витрины составляет 48 Вт x 1,2 = 57,6 Вт. На рынке нет блока питания этой мощности, следующий уровень мощности – 60 Вт. Итак, мы выбрали блок питания на 60 Вт.

3. Источник питания 12 В без диммирования или диммирования.

В большинстве случаев светодиодные ленты используют нерегулируемый источник питания. Для обычных проектов светодиодный диммер или контроллер устанавливается между источником питания и светодиодной лентой. В это время сам блок питания не должен иметь функцию затемнения, и функция затемнения выполняется диммером или контроллером.

Если вам нужно затемнить перед блоком питания, тогда вам понадобится блок питания с регулируемой яркостью. Функция диммирования источника питания обычно указывается на этикетке параметра.Если он не отмечен, значит, он не регулируется.

установка блока питания с регулируемой яркостью – схема подключения

установка блока питания без диммирования – схема подключения


4. Нужен ли мне водонепроницаемый блок питания 12 В для установки внутри или вне помещений?

Решающим фактором является расположение источника питания 12 В постоянного тока. Для внутреннего применения светодиодных лент на 12 В или светодиодных фонарей на 12 В мы обычно выбираем внутренний источник питания. Если установить водонепроницаемую светодиодную ленту на открытом воздухе, источник питания можно разместить на улице или в помещении.Если блок питания ставится на открытом воздухе, нужно выбирать водонепроницаемый блок питания. Или вы помещаете блок питания в сухое место и используете водонепроницаемую светодиодную ленту на 12 В на открытом воздухе. Например, рассмотрим применение, когда светодиодная лента освещает балкон. Обычно блок питания и контроллер светодиодной ленты можно установить в соседней комнате.

В ванной комнате, если вы не можете найти водонепроницаемое место для блока питания, мы рекомендуем разместить блок питания светодиодной ленты за пределами ванной комнаты.Помните, что источник питания – это трансформатор, переход от высоковольтной сети к низковольтной. Из-за высокого напряжения безопаснее использовать источник питания для светодиодных лент 12 В или 24 В вне ванной комнаты.

Примечание. По указанным выше причинам, когда вы покупаете блок питания для водонепроницаемой ленты на 12 В или 24 В, вы можете подумать о том, нужен ли вам водонепроницаемый источник питания, исходя из фактического места установки. Как правило, во влажной или влажной среде требуется водонепроницаемый источник питания.Если вы можете защитить трансформатор от воды, например, с помощью блока питания, или поместить блок питания в сухое место, не проблема выбрать негерметичный блок питания.

Можно ли использовать драйвер светодиода в качестве источника питания?

Да, оно может. Фактически драйвер светодиода сам по себе является источником питания. Это просто еще одно название блока питания, обеспечивающего питание светодиодных лент и других светодиодных осветительных приборов. К вашему сведению, его также часто называют силовым трансформатором светодиодов.

Как подключить светодиодную ленту к источнику питания? Есть много способов подключиться.См. Статью: Как выбрать блок питания для светодиодной ленты?

Для получения дополнительной информации об установке светодиодной ленты прочтите: Как установить светодиодные ленты?

Источник питания оптом

Мы также продаем электроэнергию оптом. Если вы ищете оптового продавца источников питания, свяжитесь с нами.

4 причины, по которым правильный светодиодный источник питания или драйвер могут сломать или сломать ваш светодиодный осветительный прибор – MX LightForce

Светодиоды

универсальны и могут удовлетворить различные потребности в освещении.В зависимости от производителя и настроек температуры светодиодная полоса может либо акцентировать пространство мягким теплым свечением, либо создать футуристическую прохладную среду.

Часто термины «драйвер светодиода» и «источник питания светодиодов» могут привести к путанице. Хотя сейчас эти термины используются взаимозаменяемо, использование неправильного типа драйвера может привести к преждевременному выходу из строя ленты и угрозе безопасности.

1. Источник постоянного тока или постоянного напряжения важен для увеличения срока службы светодиодных фонарей.

На сегодняшний день доступны два типа источников питания для светодиодов: постоянного тока и постоянного напряжения. Источники питания для светодиодов постоянного тока для обеспечения заданного тока для гибкой светодиодной ленты с использованием резисторов внутри устройства. Хотя названия звучат примерно одинаково, характеристики световой ленты должны соответствовать типу выхода светодиода.

Например, для гибкой светодиодной ленты, использующей электронные драйверы светодиодов в MX LightForce, требуется драйвер светодиода с постоянным напряжением. Они обеспечивают установленное выходное напряжение 12 или 24 В (В).

2. Потребляемая мощность светильников определит требуемый источник питания.

Следующим фактором, который следует учитывать, является общая мощность гибкой светодиодной ленты.Гибкая светодиодная лента заданной длины требует X Вт (Вт) для достижения желаемого индекса цветопередачи (CRI). Для дополнительных светодиодных лент потребуется блок питания большей мощности. Например, драйверы светодиодов в MX LightForce имеют выходную мощность от 25 Вт до 200 Вт. Отсутствие необходимой мощности может привести к недостаточной передаче цветов полосы или к выгоранию внутри полосы. Это также увеличивает риск возгорания.

3. На выходное напряжение может влиять механизм регулирования яркости

Отчасти привлекательность гибких светодиодных лент заключается в возможности их затемнения, однако различные механизмы затемнения (т.е. триод для переменного тока (TRIAC) и драйверы с регулируемой яркостью 1-10 В) могут влиять на общую выходную мощность. Таким образом, предварительное знание необходимой мощности имеет важное значение для выбора правильного драйвера.

4. Степень защиты от проникновения показывает долговечность источника питания

Применение гибких светодиодных лент является решающим фактором при выборе источника питания для светодиодов. Как и гибкие светодиодные ленты, источники питания для светодиодов имеют степень защиты от проникновения (IP), которая показывает устойчивость драйвера к твердым телам, жидкостям и давлению. Двухзначный рейтинг IP показывает его устойчивость к твердым телам с помощью первой цифры, а вторая цифра указывает на его устойчивость к разбрызгиванию или разбрызгиванию воды и давлению при погружении. Уровень сопротивления увеличивается с ростом числа.

Например, драйвер MX LightForce TRIAC Dimmable со степенью защиты IP 66 указывает на пыленепроницаемый драйвер питания с защитой от водяных струй. Это означает, что он идеально подходит для использования вне помещений, где вероятны разбрызгивание и разбрызгивание воды. Однако он не защищает от полного и продолжительного погружения на глубину 5 дюймов.

Знание потребностей ленты защитит ваше светодиодное освещение

Как видно из вышеперечисленных причин, для вашего проекта необходимо обязательно выбрать подходящий источник питания для светодиодов. Отсутствие учета факторов, влияющих на спрос и мощность источника питания светодиодов, может привести к нежелательным результатам при использовании гибких светодиодных лент. Понимая характер источников питания светодиодов с постоянным током или постоянным напряжением, их мощность, степень защиты и степень защиты IP, вы можете подобрать подходящий источник питания для своего проекта.Чтобы получить дополнительную помощь в поиске подходящего блока питания для вашего следующего проекта, задайте вопрос на сайте MX LightForce онлайн.

Почему источники питания для светодиодов имеют решающее значение в светодиодном освещении

Светодиоды быстро заменяют традиционные варианты, такие как лампы накаливания и люминесцентные лампы, во многих системах освещения. В отличие от обычных источников, светодиоды не могут работать напрямую от переменного тока (AC). Следовательно, для преобразования переменного высокого напряжения в постоянный ток низкого напряжения требуется источник питания светодиодов.

By Potshangbam июль

Светодиодная технология

произвела революцию в области освещения, обладая многочисленными преимуществами по сравнению с традиционными вариантами. Эти преимущества включают долгий срок службы, энергоэффективность, экологическую безопасность и т. Д. Для поддержания этих положительных сторон светодиодным лампам требуется специальное устройство, называемое источником питания светодиодов, также известное как источник питания светодиодов или драйвер светодиодов.

Источник питания светодиодов значительно влияет на характеристики и стабильность светодиодных фонарей.Фактически, он также считается мозгом светодиодной системы освещения. Светодиоды не могут функционировать за исключением трех основных компонентов – набора микросхем, излучающего свет, драйвера, регулирующего мощность источника света, и радиатора, охлаждающего устройство. Источник питания светодиодов является жизненно важным компонентом, обеспечивающим правильное напряжение и ток через светодиодную цепь. Он эффективно регулирует мощность от высокого до низкого, поскольку мощность, требуемая светодиодами, ниже, чем у других альтернативных вариантов освещения. Кроме того, он также действует как интерфейс, который объединяет датчики и модули беспроводной связи, чтобы обеспечить взаимодействие человека и машины для различных приложений интеллектуального освещения.

Источники питания для светодиодов

обычно используются в нескольких светодиодных системах внутреннего и наружного освещения, таких как садовое освещение, освещение туннелей, освещение жилых помещений, вывески, архитектурное освещение, встроенное освещение и т. Д. Эти драйверы теперь обладают множеством инновационных функций и предлагают повышенную гибкость для различного освещения. решения.

Важность источников питания для светодиодов
Светодиоды не потребляют много энергии в отличие от традиционных ламп. Поэтому их нельзя напрямую подключать к розетке, так как сильный переменный ток может мгновенно повредить или сжечь их.Им требуется постоянный поток энергии для генерации света, и именно здесь в игру вступает источник питания светодиодов. Это важно для обеспечения постоянного тока или напряжения, чтобы светодиод мог загораться с максимальной эффективностью и яркостью.

По словам представителя Signify Innovations India, «источники питания светодиодов, также известные как драйверы светодиодов, обеспечивают светодиоды электричеством, которое им необходимо для работы и максимальной производительности. Драйверы регулируют мощность светодиода или цепочки светодиодов и преобразуют переменный ток высокого напряжения в постоянный ток низкого напряжения.Драйверы светодиодов также защищают светодиоды от колебаний напряжения или тока ».

Хармит Сингх, главный аналоговый технический персонал группы FAE, Texas Instruments, объясняет: «Источник питания светодиодов – это электронное устройство, которое регулирует мощность светодиодов или цепочки светодиодов. Это интерфейс между линией питания переменного тока и светодиодами, преобразующий переменный ток 110 В / 220 В, 50 Гц / 60 Гц в регулируемый постоянный ток. Обычные источники света, такие как лампы, работают от переменного тока, но светодиоды работают от постоянного тока, поскольку диоды имеют полярность.”

Падение напряжения в светодиодах практически постоянно для определенного уровня тока, проходящего через него, после чего оно быстро увеличивается с небольшим увеличением приложенного напряжения. Следовательно, функция драйвера светодиода / источника питания заключается в регулировании тока через светодиоды для получения желаемой яркости (они известны как драйверы светодиодов постоянного тока). В качестве альтернативы, драйверы светодиодов постоянного напряжения регулируют напряжение, и для питания светодиодов последовательно используются ограничивающие сопротивления.Однако они ограничиваются освещением удлинителя с низким энергопотреблением и индикаторными лампами.

Источник питания для светодиодов также заботится о колебаниях входного переменного напряжения, переходных процессах напряжения и помехах от электромагнитных помех, обеспечивая постоянный постоянный ток для светодиодов. Имеет встроенную защиту от перенапряжения. Сингх уточняет: «Максимальное количество светодиодов, которые вы можете запустить от одного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов. При использовании драйверов LuxDrive максимальное выходное напряжение определяется путем вычитания 2 вольт из входного напряжения.Это необходимо, потому что драйверы нуждаются в накладных расходах 2 вольта для питания внутренней схемы. Например, использование проводного драйвера BuckPuck на 1000 мА с входом 24 В даст вам максимальное выходное напряжение 22 В ».

Внутренние и внешние драйверы
Есть два типа драйверов светодиодов – внутренние (встроенные) драйверы и внешние драйверы.

Внутренние (встроенные) драйверы: У бытовых лампочек есть внутренние драйверы, а не отдельные, потому что это упрощает замену старых ламп накаливания или CFL.Однако у этих драйверов есть и недостатки. Размещение более мелких компонентов и деталей в компактном пространстве генерирует избыточное тепло, влияя на общую температуру светодиодных ламп, что может вызвать скачки тока, которые могут их разрушить. Внутренний драйвер также увеличивает вес приспособления.

Внешние драйверы: Обычно они используются для коммерческого, наружного и дорожного освещения. Для светильников Cove, ленточных светильников, даунлайтов, а также для некоторых светильников, панелей и т. Д. Требуется отдельный драйвер.Внешние драйверы можно легко заменить вместо замены всех светодиодов, что сэкономит время и деньги. Если эти драйверы не работают, их можно безопасно удалить, не затрагивая лампы.

Важно отметить, что при замене старого драйвера новым, требования ввода / вывода должны полностью соответствовать светодиодным лампам. Еще одним плюсом внешних драйверов является то, что они могут удобно интегрировать функции затемнения и интеллектуальные функции.

Технологические инновации
По мере того, как Интернет вещей (IoT) продолжает набирать обороты в системах интеллектуального освещения, драйверы светодиодов стали важными инструментами, которые можно подключать к датчикам для различных целей.Их можно использовать для сбора данных, управления одним или несколькими приборами и т. Д. Эти драйверы позволяют переназначать и перепрограммировать светодиоды без каких-либо дополнительных изменений в установке, что дает больше свободы и контроля в их работе.

В 2018 году IoT-Ready Alliance выпустил новый стандарт в отношении совместимости светодиодных драйверов с IoT. «Спецификация V1» – это спецификация интерфейса для Интернета вещей, которая касается всех механических, электрических и программных интерфейсов для управления освещением. Версия 1.0 обеспечивает совместимость с проводными и беспроводными сетевыми топологиями, такими как IP / Ethernet, Bluetooth с низким энергопотреблением (BLE), Zigbee, Z-Wave или Wi-Fi, и предоставляет технические характеристики разъемов, позволяющих подключать датчики IoT или модули управления. без проблем со светильником.

Еще одним технологическим достижением в драйвере светодиодов является функция Dim-to-Off (DTO), которая сокращает время, необходимое для того, чтобы свет стал ярче. Эта программируемая функция помогает включать и выключать свет в соответствии с запланированным режимом питания, а также автоматически выключать, когда комната не используется.

Сингх говорит, что, поскольку радиочастотный спектр ограничен, мы можем увидеть интеграцию интерфейса Visible Light Communication (VLC) с драйверами светодиодов. Это помогает решить такие проблемы, как электромагнитные помехи, опасность для здоровья, неэффективность и безопасность, присущие радиочастотным технологиям.
Он добавляет: «Для светодиодного источника питания с более высокой мощностью (> 150 Вт) используется двухступенчатая конструкция (PFC Boost + LLC / полная мостовая топология со сдвигом фазы). Тенденция заключается в достижении большей эффективности и высокой плотности мощности за счет использования полевых МОП-транзисторов GAN / SiC (нитрид галлия / карбид кремния) вместо кремниевых полевых МОП-транзисторов.Это повышает надежность. Однокристальные изолированные драйверы светодиодов с обратным ходом и мощностью до 120 Вт с GAN также находят свое применение ».

Факторы, которые следует учитывать при выборе источника питания для светодиодов
  • Понимание разницы между драйверами светодиодов постоянного тока и постоянного напряжения: Драйверы постоянного тока обеспечивают выходной сигнал, через который регулируется ток, в то время как драйверы светодиодов постоянного напряжения обеспечивают выходной сигнал постоянной по величине. Это не зависит от каких-либо изменений входного напряжения или нагрузки. Выбор зависит от приложения. Хармит Сингх , главный аналог FAE – технический персонал группы, Texas Instruments

    Например, в случае последовательно соединенных мощных одноцветных светодиодов, драйверы светодиодов постоянного тока будут идеальным выбором; тогда как в случае приложений с низким энергопотреблением, таких как полосы или декоративные светодиоды, можно было бы использовать драйверы постоянного напряжения с использованием ограничивающих сопротивлений, последовательно соединенных со светодиодами.Если приложение требует управления мощными многоцветными светодиодами, потребуются драйверы постоянного напряжения на внешнем интерфейсе, поддерживаемые драйверами постоянного тока для отдельных цветных светодиодов.

  • Условия окружающей среды во время установки: необходимо учитывать такие факторы, как установка внутри или снаружи, диапазон температур, тип вентиляции и возможность воздействия пыли, дождевой воды или затопленной воды.
  • Каждый источник питания для светодиодов имеет степень защиты от проникновения (IP), отмеченную производителем на основе размера твердого тела и воздействия давления жидкости.
    IP20 – минимальная защита, наблюдаемая при использовании внутри помещений. Это не защищает от жидкостей.
    IP62 – Пыленепроницаемый и защищенный от вертикальных капель воды.
    IP67 – пыленепроницаемый и защищенный от погружения в воду (от 15 см до 1 м).
  • Будущие требования к току и напряжению: Источники питания для светодиодов гибки с точки зрения регулировки напряжения и тока на верхней стороне с запасом в 10-15 процентов. Хотя они могут стоить дороже, они предлагают гибкость, позволяющую удовлетворить повышенные требования к мощности в будущем.
  • Защита: С точки зрения защиты нужно быть осторожным и выбрать вариант, который имеет встроенную защиту от перенапряжения на выходе в случае обрыва цепочки светодиодов и защиту от короткого замыкания на выходе в случае короткого замыкания светодиодов. Драйвер светодиода должен иметь соответствующий металлооксидный варистор (MOV) для защиты от перенапряжения в случае входов, в зависимости от того, используется ли приложение в помещении или на открытом воздухе.
  • Опция регулирования яркости: драйверы светодиодов совместимы с одним из следующих компонентов и могут быть выбраны в зависимости от требований приложения: аналоговый диммер 0-10 В, широтно-импульсная модуляция (ШИМ), симисторные диммеры, цифровой адресно-адресный интерфейс освещения (DALI) .


Распространенные проблемы с источниками питания светодиодов

Одной из наиболее распространенных проблем со светодиодными лампами является перегрев драйвера светодиода. Драйверы светодиодов предназначены для работы в определенном диапазоне температур и будут перегреваться при работе за пределами максимальной рабочей температуры. Это могло потенциально вызвать отказ драйвера светодиода. Сингх говорит: «Сбой защиты от перенапряжения может возникнуть в случае прямых ударов молнии (с которыми водитель не может справиться) и косвенных световых эффектов в виде кондуктивных переходных процессов на входных линиях (согласно IEC6100-4-5).Хотя драйвер светодиода предназначен для выдерживания косвенного эффекта, в некоторых случаях он, как известно, выходил из строя. Пробой изоляции трансформатора и использование некачественных компонентов, таких как алюминиевые электролитические конденсаторы, также могут привести к выходу из строя источника питания светодиодов ».

Известно, что светодиоды

чувствительны к колебаниям напряжения и тока. Использование неправильного драйвера напряжения потенциально может повлиять на нормальное функционирование. Если напряжение слишком низкое, светодиоды будут казаться слишком тусклыми или вообще не гореть.При очень высоком напряжении светодиоды могут либо преждевременно стареть (в случае небольшого перегрузки), либо сильно выходить из строя (в случае большого перегрузки).

Мерцание было серьезной проблемой в индустрии светодиодного освещения. Мерцание может быть свойственно конструкции светильника, но иногда оно также может быть вызвано внешними факторами. Некоторые из причин включают более высокий процент пульсаций тока 100 Гц / 120 Гц, слабые соединения, дешевое качество, несовместимый / неправильно спроектированный диммер и так далее. Наиболее частая причина мерцания светодиодных индикаторов – это плохо подобранный источник питания светодиодов.

Меры предосторожности
Соображения безопасности имеют решающее значение для повышения производительности и надежности светодиодных приложений. Конструкции светодиодных источников питания отличаются друг от друга. Эти источники питания доступны с множеством защит, таких как защита от короткого замыкания, перенапряжения, перегрузки по току, защита от перегрева и т. Д. Эти защиты представлены различными стандартами. Они могут выдерживать экстремальные температуры и сводят к минимуму катастрофические поломки.

Источники питания для светодиодов часто имеют степень защиты от проникновения (IP), которая предназначена для внешнего использования.Это указывает на то, насколько хорошо источник питания может защитить светодиоды от условий окружающей среды, а также обеспечить электробезопасность и долговечность светодиодных фонарей. Назначение рейтинга IP – помочь четко понять возможности устройства, вместо того чтобы делать предположения с использованием двусмысленных терминов, таких как отсутствие пыли, водонепроницаемость, использование на открытом воздухе и т. Д.

Каждому драйверу светодиода назначается двузначный IP-код, который дает информацию об уровне защиты. Первое число от 0 до 6 относится к уровню защиты от твердых предметов (пыли, мусора и т. Д.).Второе число от 0 до 8 указывает на защиту от жидкостей (влага, вода и т. Д.). Следует отметить, что большее число обеспечивает большую защиту от твердых тел и жидкостей.

И последнее, но не менее важное: необходимо выбрать производителя, который использует качественные компоненты, такие как алюминиевые конденсаторы с более длительным сроком службы, использует надлежащий изоляционный материал и лакировку, а также соблюдает строгие меры контроля качества и процедуры тестирования.

Выбор правильного источника питания для светодиодов – полное руководство

Светодиоды (более известные как светодиоды) – это новая эра электроники, пришедшая на смену лампам накаливания.Они на 90% эффективнее традиционных фонарей и могут иметь уникальный и разнообразный дизайн из-за своей крошечной структуры.

Светодиоды загораются, когда электрический ток проходит через микрочип внутри светодиода, излучающий видимый свет. Они также оснащены надлежащим терморегулятором. У них есть тепловой карман, который поглощает тепло, выделяемое светодиодами.

Однако светодиоды имеют очень специфический механизм, и для их эффективного функционирования требуется правильный источник питания.В зависимости от устройства, в которое помещен светодиод, величина напряжения, необходимого для полной яркости, будет отличаться. Напряжение, подаваемое на светодиод, всегда должно быть больше, чем прямое падение напряжения на диодах. Эта статья расскажет, как правильно выбрать источник питания.

Выбор желаемого источника питания

Если вы пытаетесь выбрать источник питания для светодиодного освещения, вы должны учитывать множество факторов. Во-первых, подумайте о том, где вы будете размещать этот свет и окружающую его среду.Например, на улице или в помещении? Если он будет размещен на открытом воздухе, будет ли источник питания водонепроницаемым? Не забудьте подумать о конвекционном и кондуктивном охлаждении источника питания.

В таких случаях большое значение имеет окружающая среда. Это может изменить способ потребления энергии, и, следовательно, вам нужно действительно выяснить правильное количество мощности, которое будет использовать ваш светодиодный свет, чтобы избежать потерь энергии.

Определение правильного количества мощности

Очень важно знать, сколько ватт требуется вашему источнику света.Это будет зависеть от количества лампочек или осветительных приборов, которые вы планируете подключить к одному источнику питания. Вы можете рассчитать это самостоятельно или поручить это своему техническому специалисту (что было бы лучше). Всегда сохраняйте 20% -ную подушку безопасности от рассчитанной вами общей мощности.

Это можно сделать, вычислив источник питания, рассчитанный на мощность, равную общей мощности, необходимой для светодиодов, умноженной на 1,2. Например, у вас есть проект, содержащий 3 ряда светодиодных лент (каждая требует мощности 9 Вт).Общая мощность составит 27 Вт. Если мы просто умножим 27 на 1,2, мы получим 20% -ную амортизацию 32,4 Вт; Таким образом, использование блока питания мощностью 40 Вт или больше будет соответствовать требованиям вашего проекта.

Техническое обслуживание и регулирование

Регулирование – это то, на чем следует сосредоточиться после выбора источника питания и расчета общей мощности системы. Вам нужно будет подумать о районе, в котором вы живете, и о предлагаемых в нем коммунальных услугах. Необходимо учитывать стандарты безопасности и пределы гармонических токов.

Вам также необходимо знать, будет ли ваш светодиод хорошо работать с источником питания ITE и насколько эффективным должен быть любой источник питания, который вы используете, чтобы соответствовать местным и региональным стандартам.

Напряжение вашего светодиода

Когда вы начинаете работать над своим светодиодным проектом или пытаетесь исправить неисправный источник питания, убедитесь, что подаваемое напряжение совместимо с напряжением светодиода. Когда вы покупаете светодиодный продукт, всегда проверяйте наличие продуктов со встроенными регуляторами тока, поскольку они поставляются с конкретными измерениями напряжения.

При выборе источника питания для светодиодных лент, лампочек или аппликаторов обязательно проверьте, может ли он выдерживать входное напряжение. Все зависит от вашего местоположения; Напряжение в сети варьируется в зависимости от страны, в которой вы живете. Хорошим подходом будет определение того, есть ли у вас низкое или высокое напряжение переменного тока. Это поможет вам понять, соответствует ли ваш блок питания сетевым характеристикам вашего региона.

Напряжение в сети может колебаться, что иногда может быть опасно, что также является хорошей причиной для того, чтобы иметь ту 20% -ную амортизацию в вашей мощности, о которой мы говорили ранее.

Экологические условия

Изменение климата вызывает растущую озабоченность в этом году. Это доказывает, что погодные условия могут повлиять практически на все, включая светодиодные фонари. Это то, чем обычно пренебрегают при выборе блока питания. Так же, как ферменты имеют оптимумы, блоки питания имеют температурные параметры, при которых они работают с максимальной эффективностью. Поэтому не размещайте блок питания в таком месте, где он может нагреться, выйдя за пределы этого диапазона температур и приведя к опасной катастрофе.

Напротив, не храните блок питания в холодном месте, поскольку блок питания может буквально заклинивать из-за холода, точно так же, как наши кости отказываются работать зимой. Следите за рейтингом IP, который даст вам информацию о максимальном размере твердого тела и давлении жидкости, которое может оттолкнуть источник питания.

Обычно это двузначное число, где первое число используется для описания размера твердого тела, которое может выдержать источник питания, а второе число представляет количество жидкости.Чем больше эти числа, тем большую защиту обеспечит ваш блок питания. При увеличении первого числа вы можете смело утверждать, что частицы размером с пыль не принесут никакого вреда, а при увеличении второго числа вы можете сказать, что источник питания будет защищен от легкого дождя, а также более сильный дождь.

Теперь вы можете выбрать подходящий источник питания для светодиодного приложения.

Выбор правильного источника питания важен для бесперебойной работы вашего светодиодного проекта.Надеюсь, что, помня все эти моменты, упомянутые выше, вы добьетесь успеха в выборе правильного источника питания для своего проекта.

Общие вопросы и ответы по драйверам / источникам питания светодиодов

Драйверы светодиодов

или источники питания светодиодов обеспечивают светодиодные лампы электричеством, необходимым для максимальной производительности, подобно магнитному балласту люминесцентной лампы или низковольтному трансформатору лампы. Постоянный поток технологических инноваций и часто сбивающая с толку терминология может сделать выбор драйвера светодиодов непосильным даже для опытных профессионалов.Цель этой статьи – ответить на некоторые из наиболее распространенных вопросов и помочь дизайнеру / специалисту по свету разобраться в запутанном лабиринте выбора светодиодных драйверов.

  1. Что такое светодиодный драйвер и зачем он вам нужен?
    Светодиоды не могут работать без трех основных компонентов: чипсета, излучающего свет; драйвер, регулирующий мощность источника света; и радиатор, охлаждающий устройство. Драйвер светодиода является жизненно важным компонентом технологии, поскольку светодиоды используют мощность, преобразованную драйвером, для генерации света.Эти драйверы очень эффективны при преобразовании электроэнергии, поэтому светодиодная лампа мощностью 100 Вт может заменить металлогалогенную лампу мощностью 400 Вт.
  2. В чем разница между драйверами постоянного напряжения и постоянного тока?
    Одним из наиболее важных факторов, которые следует учитывать, является то, требуется ли приложению источник питания постоянного напряжения (CV), или постоянного тока (CC), . Драйвер CV обеспечивает фиксированное напряжение и подходит для освещения, где количество светодиодных цепочек и потребляемый ток неизвестны.В этих приложениях управление током осуществляется дополнительными компонентами на самом светодиодах. Драйверы CC обеспечивают постоянный ток и подходят для приложений, требующих постоянного тока, напрямую подключенного к светодиоду. Этот тип драйвера работает в ограниченном диапазоне напряжений, поэтому важно выбрать драйвер с подходящим номинальным напряжением. GRE Alpha, ведущий разработчик твердотельных источников питания для светодиодов, предлагает различные двухрежимные драйверы светодиодов для повышения гибкости проектирования освещения.
  3. Что такое драйвер светодиода переменного тока?
    Функция драйвера светодиода переменного тока заключается в понижении входного напряжения до более низкого выходного напряжения для удовлетворения небольших потребностей светодиода, обычно 12 или 24 вольт. Важно учитывать ваши требования к питанию, поскольку драйверы светодиодов переменного тока могут работать только с лампами, которые уже имеют внутренний преобразователь переменного тока в постоянный.
  4. Что такое PF и PFC и почему они важны?
    Коэффициент мощности (PF) – это соотношение между реальной и полной мощностью и представляет собой соотношение между фактической нагрузкой (кВт) и полной нагрузкой (кВА).Коррекция коэффициента мощности (PFC) имеет решающее значение для выбора драйвера светодиода, поскольку светодиоды с низким коэффициентом мощности потребляют большие токовые нагрузки, чем нагрузки с более высоким коэффициентом мощности. Низкий коэффициент мощности приводит к более значительным потерям мощности в линиях электроснабжения, поэтому драйверы светодиодов должны соответствовать стандартам PFC.
  5. Поддерживает ли драйвер затемнение и без мерцания?
    Если приложение требует каких-либо уникальных функций, таких как регулировка яркости, обязательно выберите качественный светодиодный драйвер с функцией регулировки яркости без мерцания. Современные беспроводные драйверы светодиодов разработаны для совместимости с надежными беспроводными протоколами, такими как Bluetooth LE, Zigbee, EnOcean, Thread, Z-Wave и KNX, что обеспечивает практически мгновенную обратную связь без помех.Разработчики должны понимать различные доступные протоколы и сравнивать сильные стороны и ограничения.
  6. Могу ли я использовать драйвер на открытом воздухе?
    Драйверы светодиодов с классом защиты IP67 могут использоваться на открытом воздухе. Продукция с таким рейтингом полностью защищена от пыли и выдерживает погружение в воду на глубину до 1 м на срок до 30 минут.
  7. Совместим ли драйвер с системами беспроводного управления?
    Многие современные системы управления освещением должны иметь возможность подключения к Интернету вещей (IoT) – так называется сеть связанных беспроводных физических устройств.Если конструкция вашей системы требует беспроводного подключения, вы должны убедиться, что драйверы светодиодов являются беспроводными и могут «говорить» на том же языке, что и другие устройства в вашей системе. Подключенные устройства могут помочь разработчикам спланировать системы, которые будут более энергоэффективными и интуитивно понятными. Если ваш светодиодный драйвер не должен «говорить» по одному из протоколов подключения loT, на рынке доступен широкий спектр надстроек модулей затемнения светодиодов. Эти продукты позволяют дизайнерам добавлять варианты дизайна проекта. «Это одно из наших основных уникальных нововведений с нашим модульным системным подходом», – сказал Ричард Фонг, директор GRE Alpha.
  8. Что такое заливка (инкапсуляция) и почему это важно?
    Герметизация увеличивает степень защиты IP (защита от проникновения) драйвера / источника питания за счет обеспечения водонепроницаемого барьера для защиты компонентов от попадания жидкостей. Это особенно важно для наружного применения. Герметизирующий компаунд также отводит тепло от жизненно важных силовых компонентов к поверхности корпуса и, таким образом, снижает тепловую нагрузку и увеличивает срок службы компонентов.
  9. Каковы преимущества использования драйверов с высоким КПД?

    Энергоэффективность – это основная причина, по которой клиенты испытывают потребность в твердотельных светодиодных системах управления освещением.Использование высокоэффективных драйверов увеличивает достижимую экономию энергии. Источники питания с более высоким КПД рассеивают меньше тепла и продлевают срок службы продукта.

  10. Каков ожидаемый срок службы драйвера светодиода?
    Помимо экономии энергии, светодиодные системы освещения также должны выдерживать испытание временем. Известно, что светодиоды служат значительно дольше традиционных систем освещения. Таким образом, срок службы источника питания светодиода должен соответствовать ожидаемому сроку службы светодиода.Среднее время наработки на отказ (MTBF) – хороший индикатор качества светодиодного драйвера. Ведущие производители светодиодных драйверов, такие как GRE Alpha, указывают информацию о времени наработки на отказ в технических характеристиках своих продуктов. Разработчики систем освещения могут рассчитывать на целостность этих компонентов для своих систем управления.

Также следует учитывать надежность, функциональность и удобство использования. Не все водители одинаковы. Рассмотрим преимущества модульного пути. Основное преимущество заключается в том, что это дает пользователю возможность смешивать и подбирать то, что ему нужно, по разумной цене, без чрезмерной инженерии.В этом отношении наш подход модульных систем уникален. Чтобы узнать больше о драйверах светодиодов и источниках питания, посетите GREAlpha.com или приведенные ниже статьи.

Список литературы

Корри А. (1 января 2013 г.). Светодиодное освещение зависит от драйверов . Electronic Design, Нью-Йорк,
61, 5, 74.

Ван, Ю., Алонсо, Дж. М., и Руан, X. (1 июля 2017 г.). Обзор драйверов светодиодов и связанных технологий .Ieee Transactions on Industrial Electronics, 64, 7, 5754-5765.

Подано в: Промышленность

Как выбрать драйвер для светодиодной ленты DIM?

Новое в июле 2018 г.

Введение

Светодиодное затемнение имеет преимущества с точки зрения экономии энергии, улучшения внешнего вида, повышения эффективности / срока службы источника света и т. Д. Мощность затемнения в основном определяется источником и драйвером светодиода.Вообще говоря, светодиодные источники можно разделить на две категории: только светодиодные диоды и светодиодные диоды с резистором. Иногда светодиодный источник выполнен в виде модуля, внутри которого может быть преобразователь постоянного тока в постоянный. Однако такой сложный модуль здесь не рассматривается. В случае, если источник или модуль светодиода состоит только из светодиодов, общий метод регулирования яркости реализуется путем регулировки амплитуды тока, подаваемого на светодиод. Поэтому драйвер светодиода должен быть разработан для удовлетворения такого спроса. Семейства Mean Well HLG оснащены регулировкой тока и управляются внешним диммером с сигналом широтно-импульсной модуляции (PWM) постоянного тока 1-10 В * или 10 В или даже простым резистором.Другая категория светодиодных источников – это светодиодный диод с резистором, который просто называется светодиодной лентой. Светодиодная лента широко используется, потому что ее напряжение относительно фиксировано благодаря наличию резистора в отличие от светодиодного диода. Поэтому пользователь или установщик может просто использовать любой источник постоянного напряжения / светодиодный драйвер для питания светодиодной ленты. Да, светодиодную ленту относительно легко запитать от 12 или 24 В. Но иногда регулировать яркость бывает непросто. В этой статье показаны последствия затемнения светодиодной ленты с помощью драйвера с регулировкой амплитудного тока.Также обсуждаются некоторые из распространенных нежелательных поведений, связанных с затемнением. Самый лучший и простой способ уменьшить яркость светодиодной ленты – это использовать драйвер светодиода с регулируемой яркостью, который имеет выходной сигнал ШИМ.

Обычное нежелательное поведение при затемнении светодиода

Приглушить источник света кажется простой задачей. Фактически, необходимо принять во внимание несколько соображений, если ожидается хорошее и плавное регулирование яркости. В противном случае нежелательные проблемы, показанные в таблице 1, могут еще больше снизить ожидания.

Рис. 1. Драйвер светодиода HLG-100, регулирующий амплитуду тока средней скважины, подключенный к светодиодной ленте при различных условиях нагрузки (длины): (a) полная нагрузка (длина), обеспечивающая наилучшие характеристики затемнения; (b) 70% нагрузки (длины), подразумевающей неидеальное затемнение из-за небольшого мертвого хода; (c) 30% нагрузки (длины), что означает наихудший результат затемнения из-за огромного мертвого хода.

Выходной ШИМ, устраняющий мертвый ход

Можно критиковать, что проблема мертвого хода исчезла, если конечное приложение всегда использует драйвер светодиода при полной нагрузке.Кроме того, не имеет смысла платить за драйвер с высокой мощностью, когда он используется только при гораздо более низком, чем его номинальное, напряжении. Да, это очень прямолинейное мышление, но может быть нереалистичным. Это связано с тем, что светодиодная лента довольно часто используется там, где невозможно точно предсказать длину. Например, декоративное освещение, используемое в баре или ресторане. Поэтому в решениях используется выходной драйвер светодиода PWM для реализации диммирования вместо изменения амплитуды тока. Уровень выходного света прерывается в зависимости от продолжительности включения сигнала диммирования.Важными параметрами являются разрешение затемнения и выходная частота ШИМ. Минимальный уровень затемнения должен быть низким до 0,1%, чтобы достичь 8-битного разрешения затемнения, подходящего для большинства приложений. Выходная частота ШИМ должна быть как можно более высокой, чтобы предотвратить проблему мерцания, показанную в таблице 1. Согласно литературным данным, рекомендуется поддерживать как минимум выше 1,25 кГц, чтобы минимизировать визуальные отвлекающие факторы *.

Заключение

Лучший способ уменьшить яркость светодиодной ленты – это использовать метод выходной ШИМ, который устраняет мертвый ход в часто встречающихся проблемах затемнения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
