LEGO Mindstorms Education EV3 – базовый набор
Что входит в базовый набор Mindstorms EV3?
Конструктор основан на деталях LEGO Technic и сложной электронике. Он включает:
Программное обеспечение для LEGO Mindstorms 45544 с 2016 года поставляется бесплатно. Оно включает в себя 48 интерактивных уроков с пошаговыми инструкциями по сборке.
Почему стоит купить базовый набор LEGO Mindstorms EV3 45544?
Только оцените возможности этого невероятного конструктора:
- Роботы способны улавливать ультразвуковые волны и видеть предметы, расположенные в радиусе 2,5 м.
- Благодаря датчику цвета, модели различают до 7 оттенков и реагируют на смену освещенности.
- «Мозг» конструктора LEGO Mindstorms Education EV3 45544 обладает увеличенным объемом памяти и самой высокой вычислительной мощностью в серии Майндстормс.
- Роботы соединяются с компьютером при помощи WiFi и Bluetooth.
Модели которые можно собирать при помощи данного набора

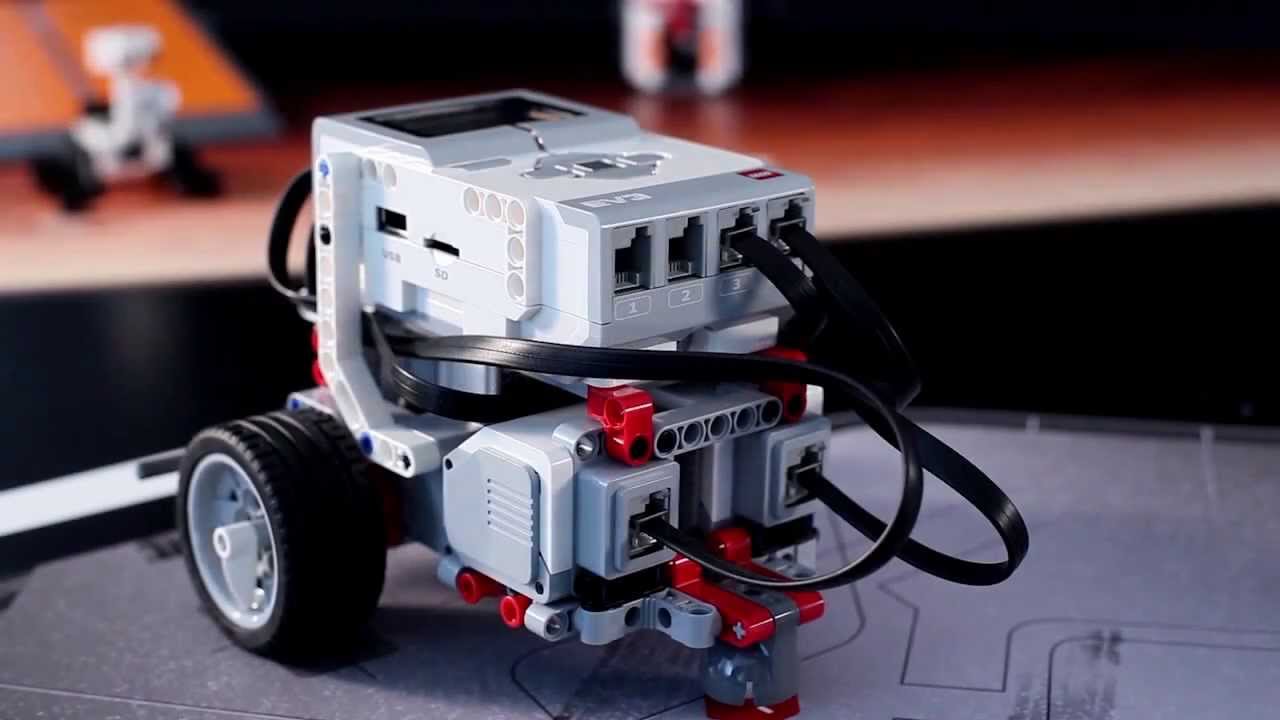

С помощью базового набора Mindstorms EV3 можно собрать несколько моделей: робота на колесах, сортировщика, манипулятора, щенка и т.п. Высокотехнологичная игрушка вдохновляет детей на изучение школьных предметов, совместное обсуждение задач и поиск наилучшего инженерного решения.
|
Robot Educator |
|
|
Arm. Робот-рука |
|
|
Puppy. Робот-щенок |
|
|
Gyro Boy. Робот-гироскутер |
|
|
Color Sorter. |
Программная среда
Купить LEGO 45544 также стоит для обучения основам компьютерных программ. Специально для этой серии компанией National Instruments было разработано графическое ПО, которое легко усвоить даже тем, кто раньше не был знаком с программированием. Чтобы управлять роботами, не нужно кодировать – оболочка содержит готовые алгоритмы в виде иконок, из которых собирается последовательность действий. Впоследствии ребята могут улучшать свои навыки, используя языки программирования на основе Java или C+.
Образовательные возможности
Необходимо помнить, что базовый набор LEGO Mindstorms Education EV3 прежде всего, образовательный конструктор. Он рекомендуется для школьников, начиная с 10 лет и старше. Роботы часто используются на уроках для наглядной демонстрации теории по многим предметам: физики, математики, технологии, информатики. Классы также могут участвовать в соревнованиях роботов, представляя свою школу или кружок.
Конструктор Lego Mindstorms Education EV3 45544 Базовый набор
Основные характеристики
Рекомендуемый возраст ?
?541
Материал ? Пластик
LEGO Mindstorms EV3. Игрушечный скайнет. Начало / Хабр
— Ты кого хотел бы — сына или дочку?
— Сына!
— Почему?
— Вертолёт хочу радиоуправляемый!!!
Несмешной и баянистый анекдот, но нельзя просто так взять и начать эту публикацию не с него – он в лучшем виде отображает суть того, о чём пойдёт речь далее. Впрочем, из заголовка вы и так поняли, о чём речь.
Осторожно! Публикация может вызвать непреодолимое желание завести сына.
Урок истории
Компания LEGO (название произошло от датской фразы «leg godt», «Играй с удовольствием») не нуждается в представлении – она была основана в далёком 1932 году, хотя первые знакомые всем пластиковые кубики появились значительно позже, в 1947. Примечательно, что кубики LEGO, выпускаемые в те годы, полностью совместимы с теми, что выпускаются сейчас.
История создания компании, выпущенная компанией Pixar к 80-летнему юбилею LEGO:
Сейчас компания производит около 20 миллиардов деталек в год, то есть более 630 штук в секунду. В текущем модельном ряду более 600 различных конструкторов и так уж получилось, что серия Mindstorms является своего рода вершиной технической мысли, самым-самым навороченным конструктором. Если вкратце, то она позволяет делать вполне себе полноценных роботов.
Как гласит википедия, серия LEGO Mindstorms была впервые представлена в 1998 году. Через 8 лет (в 2006) на свет появился набор LEGO Mindstorms NXT 1.0, а уже в 2009 — набор LEGO Mindstorms NXT 2.0. Сегодня речь пойдёт о LEGO Mindstorms EV3 – последнем (третьем) поколении терминатора конструктора, который был представлен почти год назад, 4 января 2013 года (в продаже появился только спустя полгода).
Отличия EV3 от NXT 2.0
В принципе, главная идея осталась прежней – серия предназначена для сборки программируемых роботов.
Поэтому первым встаёт вопрос, а что же поменялось с момента выхода предыдущего конструктора и стоит ли покупать новый? Основное отличие заключается в обновленных датчиках/моторах и, самое главное, в интеллектуальном блоке EV3 (EV означает EVolution):
| EV3 | NXT | |
| Дисплей | Монохромный LCD, 178×128 | Монохромный LCD, 100×64 |
| Процессор | 300 МГц Texas Instruments Sitara AM1808 (ARM9) |
48 МГц Atmel AT91SAM7S256 (ARM7TDMI) |
| Память | 64 Мб RAM 16 Мб Flash Слот microSDHC (до 32 Гб) |
64 Кб RAM 256 Кб Flash |
| USB-хост | Есть | Нет |
| Wi-Fi | Опционально, через USB-донгл | Нет |
| Bluetooth | Есть | Есть |
| Поддержка Apple-устройств | Есть | Нет |
Как видите, разница довольно существенна – было бы странным, если бы за 4 года поменяли только разрешение экрана и набор наклеек.
Ещё одно отличие заключается в том, что серия NXT продавалась в нескольких версиях (в разные годы) и представляла собой разные наборы, базовые и ресурсные. У нового EV3 с этим попроще – пока он продаётся в основном варианте – 31313 (601 деталь), из которого можно наделать кучу всего. Но при желании можно докупить базовый набор 45544 (541 деталь) с дополнительными сенсорами и детальками (использовать детали от обычных конструкторов также никто не мешает). Кстати, обратите внимание на пятизначные артикулы – на такую нумерацию компания перешла в 2013 году.
Что касается совместимости, то тут было проделано всё возможное. Все NXT-сенсоры и моторы совместимы с EV3 и распознаются как NXT. EV3-сенсоры не работают с NXT, но EV3-моторы вроде как совместимы. NXT-кирпичик может быть запрограммирован софтом от EV3, но некоторые функции могут быть недоступны, а вот запрограммировать EV3-кирпичик NXT-софтом без сторонних решений не получится.
Внутри коробки
Ещё когда я сам был маленький и ездил с родителями в центральный Детский Мир (когда он ещё был), на Лубянку – уже тогда я не мог оторвать глаз от коробок с LEGO.
Тогда не было ни Гиктаймс, ни даже Хабра, но с тех пор коробки остались всё такими же яркими и сочными, даже во взрослом возрасте активируют процесс слюновыделения ) В этом плане другим производителям есть чему поучиться.
Часть коробки, на самом деле, представляет собой (если её разрезать) трассу с различными цветовыми зонами, которую можно использовать для роботов с сенсорами цвета.
Все детальки аккуратно разложены по пакетикам, в комплекте – инструкция и набор наклеек. Давайте вкратце пройдёмся по тому, что положили в комплект.
Сам EV3, он же интеллектуальный блок, он же сердце системы, он же «кирпичик» или «кубик». Служит центром управления и энергетической станцией для вашего робота и имеет следующие функциональные элементы:
– Многофункциональный монохромный дисплей с разрешением 178х128
– Шестикнопочный интерфейс управления с функцией изменения подсветки (3 цвета) для индикации режима работы
– 4 порта ввода (1, 2, 3, 4) для подключения датчиков
– 4 порта вывода (A, B, C, D) для выполнения команд
– 1 разъём miniUSB для подключения EV3 к компьютеру
– 1 порт USB–хост (для соединения нескольких EV3 в одну цепь, например)
– 1 слот для карт памяти формата microSD (до 32Гб) – для увеличения объёма доступной памяти EV3
– Встроенный динамик
Кубик EV3 также поддерживает Bluetooth, WiFi (через USB-адаптер NETGEAR WNA1100 Wireless-N 150), для связи с компьютерами имеет программный интерфейс, позволяющий создавать программы и настраивать регистрации данных непосредственно на микрокомпьютере EV3.
» Большой EV3-сервомотор (2 штуки). Cоздан для работы с микрокомпьютером EV3 и имеет встроенный датчик вращения с точностью измерений до 1 градуса. Используя этот датчик, мотор может соединяться другими моторами, позволяя роботу двигаться с постоянной скоростью. Кроме того, датчик вращения может использоваться и при проведении различных экспериментов для точного считывания данных о расстоянии и скорости.
– Встроенный датчик вращения с точностью измерений до 1 град
– Максимальные обороты до 160-170 об/мин
– Максимальный крутящий момент в 40 Нсм
– Автоматическая идентификация программным обеспечением EV3
» Средний EV3-сервомотор. Идеален для задач, когда скорость и быстрота отклика, а также размер робота важнее его грузоподъёмности.
– Встроенный датчик вращения с точностью измерений до 1 градуса
– Максимальные обороты до 240-250 об/мин
– Максимальный крутящий момент в 12 Нсм
– Автоматическая идентификация программным обеспечением EV3
» Датчик цвета (EV3).
Способен определить 8 различных цветов, хотя также может использоваться как датчик освещённости.
– Измеряет отраженный красный свет и внешнее рассеянное освещение, от полной темноты до яркого солнечного света
– Фиксирует и определяет 8 цветов
– Частота опроса до 1 кГц
– Автоматическая идентификация программным обеспечением EV3
» Датчик касания (EV3). Позволяет роботу реагировать на касания, распознает три ситуации: прикосновение, щелчок и освобождение. Также способен определить количество нажатий, как одиночных, так и множественных.
» Цифровой ИК-датчик (EV3). Для определения приближения робота. Также способен улавливать ИК-сигналы от ИК-маяка, позволяя создавать дистанционно управляемых роботов, навигационные системы для преодоления препятствий.
– Измерения приближения/удаления в радиусе 50-70 см
– Радиус улавливания ИК-сигналов до 2 метров
– До 4 индивидуальных каналов приёма сигнала
– Получение удаленных ИК-команд управления
– Автоматическая идентификация программным обеспечением EV3
» Удалённый инфракрасный маяк.
Разработан для использования с ИК-датчиком EV3. Маяк излучает ИК-сигнал, улавливаемый датчиком – может использоваться в качестве пульта дистанционного управления микрокомпьютера EV3, передавая сигналы на ИК-датчик.
– До 4 индивидуальных каналов передачи сигнала (переключатель прямо на корпусе)
– Имеет кнопку и тумблер для включения/выключения
– При работе ИК-маяка горит зелёный светодиод
– Автоматическое отключение при простое более 1 часа
– Радиус действия до 2 метров
В отдельном пакетике смотаны провода для подключения датчиков и моторов к кубику, а также USB-шнур для подключения кубика к компьютеру.
Стоит отметить два важных момента. Во-первых, существуют другие датчики Lego, такие как:
» Гироскопический датчик (EV3). Цифровой гироскопический датчик EV3 позволяет измерять движение вращения робота, а также улавливать изменения в его движении и положении. Режим измерения углов с точностью до ± 3 градуса; встроенный гироскоп улавливает вращения с моментом до 440 град/с; частота опроса до 1 кГц.
» Ультразвуковой датчик (EV3). Генерирует звуковые волны и фиксируюет их отражения от объектов, тем самым измеряя расстояние до объектов. Также может использоваться в режиме сонара, испуская одиночные волны. Может улавливать звуковые волны, которые будут являться триггерами для запуска программ. Измеряет расстояния в пределах от 1 до 250 см, а точность измерений составляет ± 1 см.
А во-вторых, поддерживаются сенсоры и прочие аксессуары от сторонних производителей, таких как HiTechnic и Mindsensors – они предлагают всевозможные джойстики, инфракрасные датчики расстояний, магнитные датчики, компасы, гироскопы, акселерометры, таймеры, мультиплексоры, шаровые опоры, и т.д. Так что, если задаться вопросом, можно найти много всего интересного.
В общем, как вы уже поняли, LEGO – это для реальных пацанов!

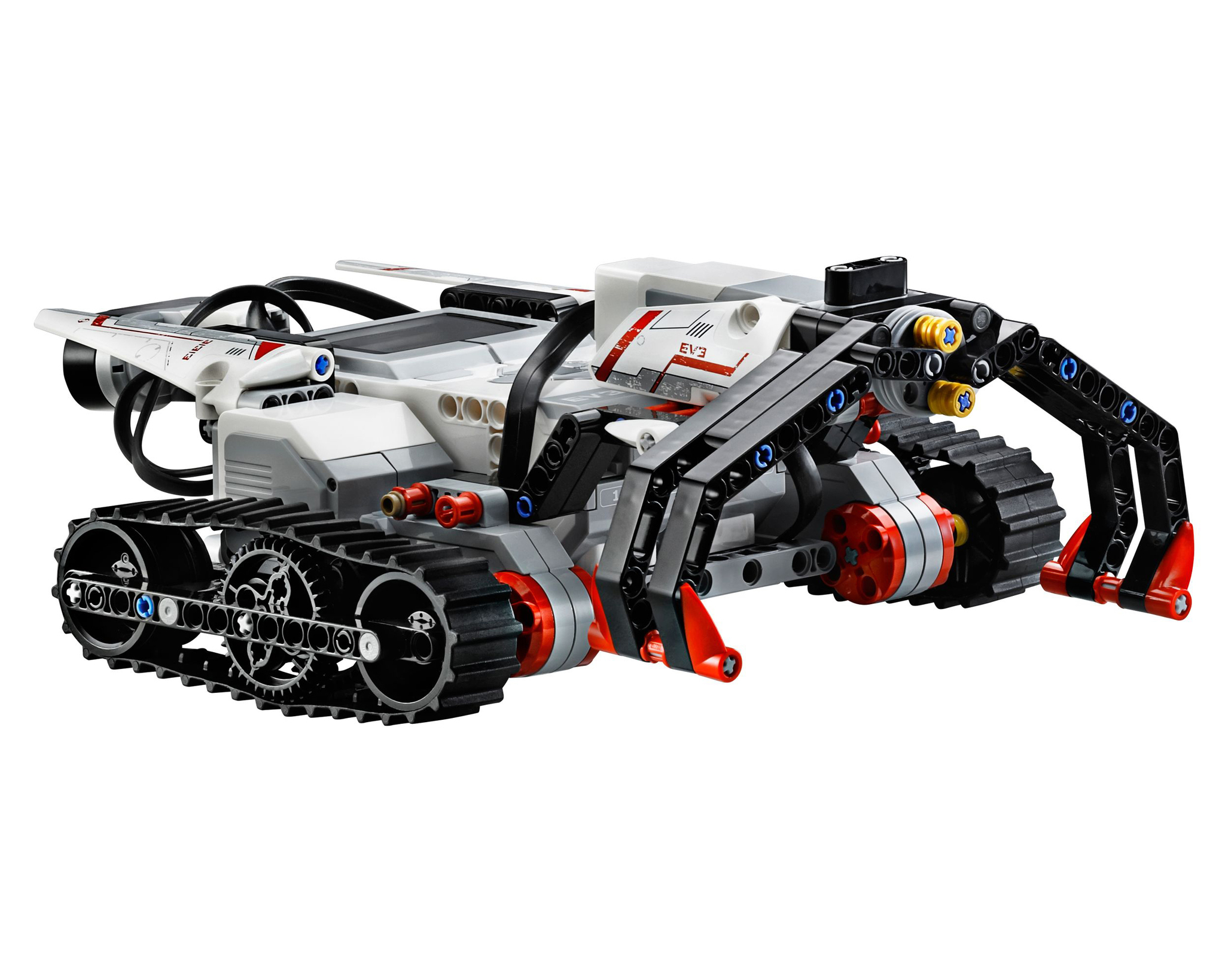

Первая модель
В комплекте с конструктором идёт бумажная инструкция, по которой можно собрать одну-единственную модель – некое подобие гусеничной самоходной машины.
Сначала я удивился, ведь даже в самых простых наборах (серии типа LEGO Creator) всегда идёт несколько инструкций, а тут вдруг бумаги пожалели или места в коробке не нашли. Оказалось… что только на официальном сайте из набора деталей предлагается собрать 17 разных роботов! Поэтому 17 инструкций в коробке были бы действительно лишними (и для логистики, и для лесов природы). Вот названия роботов: EV3RSTORM, GRIPP3R, R3PTAR, SPIK3R, and TRACK3R. ROBODOZ3R, BANNER PRINT3R, EV3MEG, BOBB3, MR-B3AM, RAC3 TRUCK, KRAZ3, EV3D4, EL3CTRIC GUITAR, DINOR3X, WACK3M, и EV3GAME – инструкции для них придётся качать из инета, равно как и софт для подключения EV3 к компьютеру.
Инструкция наиподробнейшая, накосячить сложно. Сын сказал, что детали в пакетиках расфасованы не очень удачно – на первой же странице может потребоваться вскрыть 3 разных пакета, но это тоже мелочи.
Кубик EV3 необходимо запитать, для чего можно использовать аккумулятор (нет в комплекте) или 6 пальчиковых батареек.
Забегая вперёд – ещё 2 батарейки (но уже мизинчиковых) понадобятся для питания ИК-маяка (он же пульт ДУ).
Первую модель ребёнок (7 лет) собрал примерно минут за 30.
Процесс оказался не таким увлекательным, как, например, сборка моделей LEGO Technics – в инструкции предлагается собрать далеко не самого интересного робота: в нём лишь крупные детали, среди которых были практически все датчики и двигатели – видимо, чтобы продемонстрировать работу каждого из них.
Но вот результат превзошёл все детские ожидания – впервые он собрал модель, которая могла двигаться сама: вперёд-назад, поворот, разворот на месте, крутила щупальцами…
Запуск осуществляется с кубика EV3, для чего следует нажать пару кнопок на лицевой панели. Некоторые действия можно запрограммировать прямо на кубике: выбрать количество итераций, настроить подачу звукового сигнала и так далее – в одной статье всего не рассказать, курите мануалы.
Софт
Программировать через компьютер собранную выше модель не пришлось.
Тем не менее, возможность такая есть, при этом на разных уровнях хардкорности.
Ребёнку проще всего будет начать с предлагаемого производителем софта, который есть как под Windows, так и под OS X. Во втором случае дистрибутив весит 666 Мб, а установленное приложение займёт гигабайт. Оно называется LEGO Mindstorms EV3 Home Edition и разработано совместно с небезызвестной компанией LabView. На сайте LEGO довольно много обучающих программированию материалов.
Сразу после запуска перед нами возникает интерактивный «гараж» из роботов, которых можно собрать из набора:
Выбираем понравившегося и начинаем собирать: перед нами появится интерактивная инструкция по сборке, видеоролики, а также подборка различных миссий, которые можно выполнить с собранным роботом. Вот почему дистрибутив весил так много.
Не вижу смысла описывать всё в деталях: вы быстрее скачаете приложение сами и увидите, что там есть и на каком уровне. Разве что упомяну один из недостатков, который мне больше всего запомнился: не самый дружелюбный (особенно для детей) интерфейс – от приложения попахивает каким–то банк-клиентом.
Нельзя ещё раз не отметить, что кубиком EV3 можно управлять со смартфона на операционных системах Android или iOS, для чего есть отдельные приложения.
Если всего этого оказалось мало, можете повысить градус хардкора. Для кубика EV3 существуют различные прошивки, которые позволяют расширить его возможности, скорость работы и т.д. Вот, например, альтернативная прошивка leJOS EV3 – прошивка с jvm, позволяющая программировать EV3 на языке Java. Хотите на другом языке? Окей, гугл – в вашем распоряжении почти 60 вариантов на выбор: ASM/C/C++/Perl/Python/Ruby/VB/Haskell/Lisp/Matlab/LabVIEW и многое-многое другое.
Более подробно об этом я рассказывать не буду по нескольким причинам: во-первых, программист из меня полный false (все надежды на сына), во-вторых, пока мы успели собрать только одну модель (и на выходных возьмёмся за вторую), а в-третьих – вы уже и так оформили заказ на этот конструктор и скоро сами всё узнаете 😉 Ну а если серьёзно, то статья и так уже огромная – вот лучше две ссылочки изучите: раз и два.
Ну и ещё большой плюс – это LEGO-сообщества, которых полно по всему миру. Можете быть уверены, что на любом из этапов экспериментов с роботами вы всегда сможете найти единомышленников и тех, кто сможет помочь с решением проблемы. Помимо дружелюбных сообществ, на просторах сети выложено огромное множество различных инструкций, моделей, исходников, видеороликов и обучающих материалов. Всё это означает одно: с Mindstorms вы не соскучитесь.
Плюсы и минусы
Продукция компании LEGO не первый год славится своим качеством, поэтому в этом плане никаких нареканий нет: эффектная коробка, детальки, наклейки, инструкция – всё проработано до мелочей. Поэтому позволю себе закрыть глаза на все «маленькие плюсы» по сравнению с одним большим: многообразие возможных комбинаций конструкций, которые можно сделать даже из штатного набора деталей (про дополнительные наборы и говорить не стоит), ограничено только вашей фантазией. Возможность по-разному программировать собранную модель – это ещё один плюс, который, на самом деле, гораздо больше, чем кажется на первый взгляд.
А вот из реально существенных минусов я нашёл только один: цену. Ещё летом LEGO Mindstorms EV3 можно было купить за 14-15 тысяч, но стремительный рост курса вечнозелёного президента увеличил прайс аж до 17 тысяч. Кто-то скажет: «да, крутой конструктор… НО ДОРОГО Ж!» И будет прав. Во время изучения набора и его возможностей я офигел от количества тех ресурсов, которые были вложены при его создании; я понимаю, что тут куча электроники и всё остальное… но всё равно пока не могу смириться с такой стоимостью конструктора. За эти деньги можно человека из тюрьмы вытащить (с) выбрать много других подарков: квадрокоптер, ДВС-модельку на радиоуправлении, полноразмерный электромотоцикл, год занятий в спортивной секции, планшет… да много чего! Но на спорт можно ходить в любое время и это вроде как не совсем подарок, а тот же квадрокоптер будет жужжать до первой серьёзной поломки. Лего же в этом плане гораздо более долгоиграющий подарок, совмещающий приятное с полезным, с нереально большим потенциалом.
Да, на том же планшете тоже можно учиться программировать, но когда нет возможности вживую пощупать руками результат работы, это уже не так увлекательно. Поэтому решайте сами.
Ах да. Производитель позиционирует данный набор для детей от 10 лет, но даже 7-летнему ребёнку было интересно поиграться – процесс бурного освоения начался. Как думаете, сколько этим парням и во сколько они купят свой первый Порш? )
The end
Новый год у каждого из нас ассоциируется с снегурками ёлкой, мандаринами, тазиком оливье и, конечно же, с подарками. И если говорить о детях, то подарки у них стоят далекоооо не на последнем месте этого списка. И если так получилось, что у вас растёт сын, то можете даже не сомневаться в том, что данный конструктор под ёлкой доведёт его до поросячих визгов радости. А учитывая, что после новогоднего салюта у вас будет ещё почти неделя на то, чтобы поковыряться с ребёнком в кубиках и проводках… вы ведь его ребёнку покупаете, верно?
С наступающим новым годом!
На это ушло 7 лет, но у Lego наконец-то появился новый набор Mindstorms
Наборы Mindstorms от Lego уже много лет выделяются как одни из лучших инструментов обучения робототехнике и программированию. Они также были одними из самых медленных в развитии: последний комплект Lego Mindstorms EV3 вышел в 2013 году. Теперь, спустя семь лет, компания Lego, наконец, представила новый комплект Mindstorms: Lego Mindstorms Robot Inventor.
Набор Robot Inventor позволяет детям (или взрослым) построить пять различных моделей роботов из 949 частей, от четвероногих ходунков до двуногих колесных роботов, способных дать «пятерку».Все эти роботы могут быть запрограммированы на выполнение различных трюков, таких как захват предметов, запуск пластиковых снарядов, уклонение от препятствий и занятия различными видами спорта с мячом.
В комплект входят четыре низкопрофильных двигателя со средним углом наклона; датчик цвета и света; и датчик расстояния, которые работают вместе с блоком Intelligent Hub для питания этих роботов и выполнения команд. Конечно, как и во всех наборах Mindstorms, вы можете создавать свои собственные роботизированные творения с помощью имеющихся инструментов и добавлять элементы Lego Technic и System для более сложных проектов.
Intelligent Hub служит мозгом Lego Mindstorms, а блок, в котором находится набор Mindstorms Robot Inventor Kit, является самым передовым из всех. Он имеет шесть портов ввода / вывода для датчиков и двигателей, шестиосевой гироскоп / акселерометр, динамик и светодиодную матрицу размером пять на пять. Интеллектуальным концентратором и всеми роботами, созданными с его помощью, можно управлять по беспроводной сети через Bluetooth с помощью приложения Lego Mindstorms Robot Inventor для Android, iOS, Windows 10 и macOS. Приложение поддерживает программирование как на языке Scratch на основе плиток, так и на Python для более сложных проектов, требующих точности написанного кода.
Любопытно, что в Intelligent Hub на два порта меньше, чем в Intelligent Brick, используемом в комплекте Mindstorms EV3, в котором их было восемь. Однако датчик расстояния оснащен шестиконтактным адаптером, который позволяет использовать сторонние компоненты, в том числе платы электроники, что делает комплект более расширяемым.
Компания Lego не указала аппаратное обеспечение Intelligent Hub Mindstorms Robot Inventor Kit; В интеллектуальном блоке EV3 использовался процессор ARM9, в то время как в комплекте Mindstorms NXT до этого использовался процессор ARM7.
Набор Lego Mindstorms Robot Inventor Kit более чем в два раза дороже набора инструментов Lego Boost Creative Toolbox, который на первый взгляд выглядит как аналогичный набор робототехники на основе Lego. Однако Lego Boost намного менее мощный. Он использует собственный упрощенный язык программирования на основе тайлов и не поддерживает ни Scratch, ни Python, и поставляется только с двумя двигателями (один встроен в блок Move Hub) и одним комбинированным датчиком цвета и расстояния.
Рекомендовано нашими редакторами
Lego Boost также не занимается программированием; Move Hub – это просто приемник команд, отправляемых из приложения Lego Boost на телефоне или планшете.Хотя Lego Boost – отличный набор для младших школьников, изучающих естественные науки, которые хотят изучить основы робототехники и программирования, он далеко не такой открытый, как набор Mindstorms.
Набор изобретателя робота Lego Mindstorms будет доступен этой осенью по цене 359,99 долларов.
Получите наши лучшие истории!
Подпишитесь на Что нового сейчас , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.
Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки.Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.
Новое поколение робототехники LEGO: Mindstorms 51515 Робот-изобретатель [Обзор] – Кирпич братьев
2013 год кажется эонами назад. В конце концов, за 7 лет многое может произойти, и именно столько времени прошло с момента появления Mindstorms EV3. Теперь уже давно пора выйти на сцену долгожданному преемнику ведущей робототехнической платформы LEGO.Еще в июне, когда был представлен робот-изобретатель LEGO Mindstorms 51515 , некоторые люди были в восторге, но многих не впечатлили особенности новой системы.
В этом обзоре мы подробно рассмотрим, доказывает ли этот набор, что не следует судить о боте по его обложке. Robot Inventor содержит 949 деталей и будет доступен с 15 октября по цене 359,99 долларов США | CAN $ 459,99 | Великобритания – 329,99 фунтов стерлингов.
Ящик и упаковка
Цветная матовая коробка примерно такого же размера, как и его предшественник EV3.Но в остальном это совсем другой опыт. EV3 поставлялся с внешним рукавом, который вы разрезали, чтобы создать игровой коврик, а внутри рукава была стандартная открывающаяся сбоку коробка. В случае с Robot Inventor рукава нет, а коробка состоит из двух отдельных частей: дна и крышки.
Интересной особенностью новой коробки является то, что обе половины внутренней части имеют приспособление для сортировки. Есть распечатанные разделы с изображениями деталей в масштабе 1: 1, чтобы помочь строителю все организовать.Конечно, было бы намного больше пирожных, если бы секции действительно имели выступы, чтобы разделять детали и предотвращать их скатывание.
В любом случае, это набор с кучей мелких деталей, и приятно иметь коробку в качестве контейнера. Технически вы можете сделать то же самое с коробкой, открытой сбоку, но это значительно упрощает отслеживание всего.
Содержание
Неудивительно, что в этом наборе нет пронумерованных сумок, так как он разработан для поддержки различных сборок.С другой стороны, LEGO не заставляет строителя сначала начинать с конкретного робота. С другой стороны, эта коробка очень удобна, когда вам нужно сбросить миллиард (949) штук, чтобы найти то, что вам нужно. Слава богу, черные булавки идут в своих сумках!
Когда все части организованы, это очень приятно, но некоторые разделы кажутся большими из-за количества содержащихся в них частей, в то время как другие кажутся слишком маленькими. Кроме того, хотя это отличная концепция в теории и, безусловно, в определенной степени полезная, трудно представить, что многие люди (особенно дети) используют коробку таким образом.
Я предполагаю, что большинство из них либо просто сбросят все и построят, либо найдут другой контейнер / ы для организации.
Двигаясь дальше, сразу же, глядя на внешний вид коробки, становится ясно, что бирюзовый (темно-бирюзовый) цвет будет основным популярным цветом в наборе. Это отличный выбор, потому что он игривый, свежий и выделяется среди всех других наборов для робототехники LEGO. Еще одна отличная особенность этого набора – это то, что он также включает в себя несколько элементов, которые никогда раньше не были в этом цвете.Интересно, что единственный элемент бирюзового цвета, L-образный подъемник 2 × 4, действительно входил в два предыдущих набора, полные 20 лет назад, когда бирюзовый был представлен впервые. В дополнение к бирюзовым деталям у нас есть еще несколько новых элементов в новых цветах. А стрелки 2 × 6 с их снарядами, напоминающие сенсорный датчик EV3, являются новыми для 2020 года, но уже появились в нескольких других наборах.
Инструкции и наклейки
Маленькая страница наклеек идет в комплекте с набором забавных дизайнов и сочетающихся цветов.
Любите вы наклейки или нет, было бы справедливо сказать, что если бы они были, это хороший выбор. Вы можете увидеть и оценить это сочетание как попытку добиться большей гендерной нейтральности. Это также очень подходит для аудитории до подросткового возраста. Самое приятное то, что строителю предлагается использовать их где угодно, а не в определенных местах.
С другой стороны, в комплекте нет бумажных инструкций. Вместо этого есть небольшой буклет под названием «Краткое руководство», который на самом деле вовсе не является руководством.Он просто говорит разработчику загрузить приложение для получения инструкций. Буклет в основном предназначен для того, чтобы заполнить юридически требуемую цель изложения всех предупреждений об электронных компонентах. Но, к счастью, у него есть одно полезное преимущество – наличие инвентаря запчастей и страницы с указанием балки и оси Technic в масштабе 1: 1.
Как упоминалось ранее, разработчику предлагается загрузить приложение для получения дополнительных инструкций.
Это может быть связано с устранением ошибок до того, как продукт появится на рынке, но нашу предварительную версию было довольно сложно загрузить на устройства меньшего размера, несмотря на то, что мы использовали ее незадолго до запуска продукта. На iPad, не поддерживающем iOS 13.0, приложение не запускается, хотя приложение SPIKE Prime работает нормально. На данный момент приложение также нельзя использовать с новым HP Chromebook, хотя это же устройство также без проблем поддерживает SPIKE Prime. И сначала приложение не запускалось ни на Samsung Galaxy S7 Edge, ни на iPhone 11.Но после нескольких попыток, разделенных на несколько дней (и, вероятно, обновлений на серверной части), телефоны наконец заработали. С другой стороны, программа мгновенно загружается на ноутбук Dell под управлением Windows 10 и работает как шарм.
Проведя обзор как Boost, так и SPIKE Prime, в этом новом выпуске есть что-то более отполированное. Цвета и формат, хотя и игривые, делают платформу более зрелой.
Подробнее об этом позже.
Программируемые компоненты
Теперь о мясе набора; и, вероятно, причина, по которой вы читаете этот обзор.Если вы, как и я, фанат «движущихся частей», то все дело в электронных компонентах, благодаря которым все это оживает. Не вдаваясь в излишне ботанические характеристики, давайте сделаем небольшой тур по различным элементам, которые входят в комплект.
Как упоминалось ранее, сетка 5 × 5 пикселей «Hub» на этот раз имеет бирюзовый цвет, что резко контрастирует с желтым SPIKE Prime. Но кроме цвета они абсолютно одинаковые. Устройство имеет перезаряжаемый литий-ионный аккумулятор, который составляет большую часть самого устройства.Настоящие «мозги» составляют лишь около трети веса. Но это не слишком много, потому что все это в два раза меньше размера и веса EV3 с 6 батареями AA. На всех 6 сторонах имеются точки подключения, 6 универсальных портов для двигателей / датчиков, а также 6-осевой внутренний гироскопический датчик и акселерометр.
Зарядка осуществляется с помощью прилагаемого USB-кабеля, который также можно использовать для подключения к компьютеру. В качестве альтернативы подключение может быть выполнено через Bluetooth.
Разработчики приняли серьезное решение отказаться от датчика касания / давления в пользу дополнительного двигателя.Таким образом, в этот набор входят 4 одинаковых, в новом цветовом сочетании серого и белого! Хотя у сенсорного датчика есть свои преимущества, возможно, это разумный выбор. В мире, где мы предпочитаем, чтобы вещи управлялись голосом или движением, кнопки становятся менее полезными. И в такой игрушке датчики ступицы, цвета и расстояния, возможно, могут удовлетворить те же потребности, в то время как добавление еще одного двигателя расширяет возможности игры. Меньше затрат, больше результатов.
Пожалуй, следует отметить, что SPIKE Prime поставляется с двумя такими моторами в дополнение к одному большему.Я обнаружил, что меньшие двигатели более универсальны с точки зрения встраивания их в робота.
Они также, кажется, обеспечивают приличное количество энергии для основных нужд, хотя и менее эффективны, чем его собратья. Еще одна особенность – в них встроены датчики вращения с абсолютным позиционированием.
Датчики цвета и расстояния такие же, как и в SPIKE Prime. Первый из них имеет обновленную, более точную технологию по сравнению со своими предшественниками EV3 / NXT и может даже распознавать крошечные точки.Он способен различать 8 разных цветов как в темноте, так и при ярком свете. Он также излучает свет в дополнение к сбору данных, и его размер вдвое меньше, чем у предыдущих датчиков. Последний, упомянутый выше, очень похож на своих старых собратьев, хотя и более квадратный. На практике у него меньший диапазон, чем у EV3 (200 см против 250 см), но он более точен, особенно при быстром обнаружении. Он также имеет световые кольца вокруг «глаз», которые более программируемые (по сравнению с предустановленными «глазковыми» шаблонами EV3), и аппаратную интеграцию, которая позволяет сторонние подключения.
Мы вернемся к дальнейшим сравнениям, но, судя по первоначальным впечатлениям, одно из основных преимуществ новых компонентов заключается в том, что их намного легче включать в сборки, чем аналогичные элементы из прошлого, просто на основе их формы и точек соединения. . Однако важно отметить, что эти компоненты дают шнур фиксированной длины по сравнению со сменными шнурами, предлагаемыми ранее.
Сборки и программирование
Чарли
Я решил начать слева направо в приложении, которое заставило меня начать с «Чарли», маленького пухлого танцующего бота с животом-сундуком с сокровищами. Признаюсь, я начал этот обзор скептически, но игра с Чарли заставила меня улыбнуться. Техники сборки довольно просты, но у него есть несколько хитростей, и эта огромная линия подбородка слишком симпатична.
Одна проблема с Чарли (и всеми ботами в этом отношении) заключается в том, что строитель должен быть очень осторожен с положениями двигателя и шестерен.
Все двигатели имеют отметку абсолютного 0 °, которая обозначает правильную начальную точку. С учетом того, как работает программирование, жизненно важно, чтобы это было правильно. Ошибки легко совершить, если двигатели находятся под углом 0 °, но шестерни слегка повернуты, или наоборот. В случае с Чарли голова не будет работать должным образом.
Больше всего я повеселился с Чарли во время занятия, когда строитель создает для него ударную установку.Что действительно здорово в этом упражнении, так это то, что оно заставляет строителя задуматься о сроках. В этом случае хронометраж касается музыкального ритма, но он также напрямую коррелирует с механическим хронометражем и ритмом. Музыка встречается с инженерией.
Хитрый
«Хитрый» – самый маленький из всех.
Удачно названный в честь «трюковых ударов» с включенным мячом Mindstorms / Duplo. Базовая модель не такая уж сложная или захватывающая, но это было мое первое приключение в области дистанционного управления.
Приложение указывает, что планшеты и телефоны лучше подходят для RC, чего и следовало ожидать. Попытка запустить программу с компьютера приводит к плавному функционированию, но одновременно удерживать две кнопки невозможно. Однако я был удивлен, обнаружив, что мое соединение Galaxy S7 Edge с роботом обеспечивает резкие, трудно контролируемые движения. К счастью, мне удалось заполучить iPhone 11 моего партнера, который в целом оказался лучшим.Вероятно, это не имеет ничего общего с Android и iOS и больше зависит от возраста устройства.
Получить хитрость, чтобы забить гол, не так просто, как кажется! Но «Цепная реакция» была намного проще и приносила гораздо большее удовлетворение. Самое приятное – это большое количество деталей, которые остались после завершения сборки.
Это вдохновляет вас добавить что-то новое.
Взрыв
Можно было бы рассматривать «Blast» как основную сборку, потому что она напоминает основные сборки гуманоидов для наборов EV3 и NXT.Но кроме того, что он стоит в центре, он не управляет шоу. Тем не менее, для него требуется больше деталей, чем для других роботов, и это чертовски круто. Возможно, самая приятная часть создания Blast – это то, что вы строите собственный домкрат, добавляя и тестируя каждый сегмент за раз.
Проблемы, подобные тем, с которыми столкнулся Чарли, вступают в игру с Blast. Строитель должен быть осторожен, чтобы правильно выровнять шестерни и двигатели. Уникальная дифференциальная передача вступает в игру в торсе, обеспечивая динамическое движение конечностей и головы.
Еще одно препятствие (которое распространяется на всех ботов) – это старое доброе техническое разочарование, связанное с попытками выровнять и щелкнуть по нескольким контактам за раз. Это то, что вы часто видите в самых сложных моделях в рамках этой темы, поэтому немного удивительно видеть в сборке 10+.
Еще более удивительно, когда некоторые из соединений имеют контакты, которые плавают и перемещаются, когда вы пытаетесь их соединить. Изображения ниже – это несколько более простых, но более заметных примеров этого.
Как и все эпические роботы, вслед за своим тезкой, Blast получает пару быстрых шутеров, которые поднимают его на ступеньку выше. С помощью нескольких попыток заставить его поразить цель очень просто – и невероятно приятно.
М.В.П.
Если вы собираетесь собрать разнообразную коллекцию роботов, вам понадобится какой-нибудь радиоуправляемый автомобиль. «M.V.P» (Modular Vehicle Platform) – ваш бот для работы.У него уникальный дизайн корпуса, и его очень весело перемещать по комнате. Датчики также придают ему функции, которые может иметь только умный автомобиль, например, определение расстояния.
Самая забавная дополнительная сборка, без сомнения, – это подъемный кран. Вы можете часами просто совершенствовать искусство захвата предмета и перемещения его вперед и назад в разные места.
Это та сборка, где наличие чувствительного контроллера чрезвычайно полезно.
Одна проблема, которая действительно возникает, – это переход от базовой багги к крану.В инструкциях не указано, что вы снимаете крышку и отправляете на переработку. На первой странице инструкций по надстройке крана указаны детали, которые все еще являются частью базовой модели. Это также не означает, что базовую модель необходимо развернуть, чтобы преобразовать в кран. Именно в этот момент я наконец понял, что красные булавки обозначают секции, которые меняются или отключаются и меняются местами с другими. Об этом нигде прямо не говорится.
Как мелочь, есть несколько мест, разбросанных по сборкам, где инструкции сбивают с толку с точки зрения того, куда идут соединения.На изображении ниже нижняя стрелка исчезает, и вам нужно пару раз взглянуть на картинку, чтобы понять, что вы делаете. Также сложно попасть туда пальцами. Это один из самых простых примеров, и пара заставит ваши глаза скреститься. Но это, вероятно, побочный эффект более компактной электроники для более компактных роботов. Поэтому я не могу жаловаться.
Гело
Я не знаю, что такое роботы, которые ходят на четырех ногах, но я нахожу их очаровательными.Я был очень рад попробовать этого бота. И «Гело» по большей части не разочаровал. Но это также самая привередливая из всех связка, требующая особой осторожности, чтобы убедиться, что все детали установлены правильно, и что шнуры не зацепляются за двигатели.
Другая странность Гело – это непрактичная необходимость гоняться за ним, контролируя его с хаба. Это определенно та, в которой вы хотите создать программу, которая использует функции дистанционного управления.
К счастью, помимо стандартных экранов контроллера, вы можете настроить контроллер в соответствии со своими потребностями.Это полезно для самых разных приложений!
Платформа приложений / программ
Я повторю это несколько раз, но приложение выглядит гладким, современным и освежающим. В сборках есть вводные снимки видео, которые помогут вам подготовиться к сборке. Они дерзко отрезали перед самой хорошей частью.
У меня смешанные чувства по поводу одного аспекта инструкций по сборке для этого набора, а именно отсутствия начального «строительного» набора в приложении.После завершения физических моделей строителю выдается готовая программа. После демонстрации исходной программы разработчику предлагается изменить компоненты блока для настройки бота. Это немного удивительно, поскольку на других платформах конструктор учится использовать программу, переходя от простых шагов к более сложным. В этом случае для пользовательских сборок вы должны нащупать свой путь после игры со стандартными программами.
С одной стороны, это потенциально побуждает строителя учиться (или «изобретать», как говорит тезка) самостоятельно.С другой стороны, это может иметь неприятные последствия для тех, кто легко разочаровывается без пошаговых инструкций. По крайней мере, программы дают полезные подсказки, которые направят вас в правильном направлении.
Сравнение
А теперь давайте вернемся к мельчайшим деталям, касающимся Robot Inventor по сравнению с остальной частью семейства робототехники LEGO. Первое, что нужно сделать – это программное обеспечение для программирования. Мы не будем вдаваться в подробности, а дадим вам общее представление о том, чего ожидать. Как можно догадаться, программирование NXT умнее и проще, чем RCX, а EV3 немного умнее и проще, чем NXT.BOOST – не лучшее сравнение, так как рассчитано на более молодую аудиторию. SPIKE Prime приближается к NXT и EV3, но его программирование на основе Scratch также проще в использовании. Это делает знакомство с более сложным программированием более плавным.
Робот-изобретатель, очевидно, обладает тем же мозгом, что и SPIKE, но мы получили совершенно новое приложение, которое можно было бы использовать под эгидой Mindstorms. (Помните, что SPIKE Prime технически является сферой деятельности LEGO Education.) Я должен сказать, что играть с этим приложением приятно.Сочетание характеристик SPIKE, основанных на Scratch, с немного более зрелой темой Mindstorms на самом деле работает довольно хорошо. Блоки перетаскивания легче понять, чем NXT или EV3, но они не кажутся такими глупыми, как ожидалось. (См. Снимки экрана крупным планом этой и прошлых платформ в галерее внизу этой статьи.)
Мозги
Далее идут мозги, также известные как концентраторы / интеллектуальные блоки. Как упоминалось ранее, последняя ступица намного легче и меньше старых компонентов.Одним из основных преимуществ этого является то, что вокруг него легче строить. С другой стороны, возможно, самым большим недостатком является то, что матрица световой сетки 5 × 5 – это шаг в сторону от, казалось бы, более сложных экранов EV3 и NXT.
Это было одним из самых больших разочарований для фанатов, потому что это кажется немного глупым. Даже если программа способна считывать более сложные показания (для таких приложений, как FIRST LEGO League), вам придется держать ее подключенной к интеллектуальному устройству, чтобы увидеть эти показания.
Кроме того, вы не можете программировать с концентратора, опять же, полагаясь на подключенное смарт-устройство.И у EV3 есть слот для SD-карты для дополнительной памяти. Тем не менее, есть кое-что, что можно сказать о чистой простоте, и даже после моих колебаний я обнаружил, что не слишком много упускаю для большинства приложений. Кроме того, внутренний гироскоп – огромный плюс, в то время как EV3 полагается на отдельный компонент.
Двигатели и датчики
Можно целый день говорить о тонкостях двигателей LEGO, но сегодня не тот день. Вместо этого давайте сосредоточимся на основных моментах: размере / форме и базовой мощности.Одна из самых больших жалоб на двигатели EV3 и NXT – их неудобная форма.
Несмотря на то, что форма может создавать интересные конструкции, большинство поклонников (включая меня) находят их громоздкими и ограниченными. Новые двигатели решают эту проблему в большинстве приложений. К сожалению, их недостатком является то, что, хотя они отлично подходят для большинства задач с надлежащей передачей, они являются одними из наименее мощных и эффективных среди всех двигателей LEGO. Сюда входят Power Functions, Powered Up и даже некоторые старые школьные моторы.Подробное сравнение двигателей модели Philippe « Philo» Herbain можно найти здесь.
Нам не нужно вдаваться в подробности о датчиках цвета и расстояния, так как наиболее важные аспекты отмечены выше. Новые версии могут поместиться в большем количестве мест и иметь больше точек подключения, чем другие. Я считаю, что отказ от старых точек привязанности – важный шаг к расширению творческих возможностей.Кроме того, новые датчики и двигатели имеют канавки для прокладки кабелей, что опять же делает их менее громоздкими и более удобными для использования в ограниченном пространстве.
В этом отношении предыдущие элементы являются настоящей болью.
Фотографии ниже действительно подчеркивают основные различия в размере и форме. Переход к прямому черно-белому цвету позволяет разнообразить выбор цвета сборок, и в целом они выглядят более гладкими. (Обратите внимание, что «голова» EV3 поставляется в двух вариантах: инфракрасный датчик для стандартного набора и ультразвуковой датчик для набора LEGO Education.На фото изображен инфракрасный, но ультразвуковой больше похож на другие с экранированными отверстиями, а не с плоской поверхностью. Кроме того, первая версия NXT поставлялась с серо-оранжевым датчиком света на изображении справа, а NXT 2.0 поставлялась с обновленным датчиком цвета прямо перед ним.)
Кабельные соединения
Наконец, поговорим о кабелях. Это огромное разочарование среди тех, кто уже потратил целое состояние на прошлые продукты. Все новые элементы, в том числе в BOOST, Powered Up, SPIKE Prime и этом наборе, имеют новый кабель.
Преимущества заключаются в том, что соединение становится более плавным и не цепляется за такие вещи, как телефонные кабели прошлого. Шнуры также более плоские, что значительно облегчает их прохождение в ограниченном пространстве. Основная проблема заключается в том, что эти кабели имеют фиксированную длину, что снижает творческую гибкость, и их легче смещать при натяжении. Еще больше разочаровывает то, что до этого момента практически вся электроника LEGO имела обратную совместимость через переходные кабели. С новыми продуктами дело обстоит иначе, что исключает возможность их взаимозаменяемого использования.
Следует также отметить, что EV3 поставляется с маленьким пультом дистанционного управления, а Robot Inventor – нет. Вместо этого вы используете свое смарт-устройство. Соединение Bluetooth может быть более надежным, чем инфракрасный пульт дистанционного управления, но портативные пульты дистанционного управления с физическими кнопками часто имеют более резкую и точную реакцию.
В качестве альтернативы оба устройства могут подключаться к стороннему пульту дистанционного управления, например, к контроллеру Playstation, но Robot Inventor, возможно, проще соединить.
Выводы и рекомендации
Я вошел в этот обзор полностью готовым выразить серьезное разочарование. Как человек, увлеченный возможностью создавать интерактивные сборки, я провожу кучу времени, играя с электроникой LEGO. Мне также очень нравится включать их большое количество в свои сборки, поэтому меня расстраивают ограничивающие факторы несовместимости. (И если вам интересно, беседы с дизайнерами дают твердое «нет» в отношении возможного будущего развития.Тем не менее, понятно, почему LEGO выбрала этот путь. Как компания, они хотят быть новаторскими и двигаться вперед. Устаревшие аспекты предыдущих продуктов сводят к минимуму эту цель. Кроме того, поиск / создание совместимых решений обходится дорого, а также потенциально теряется объем продаж, когда предыдущие продукты не устаревают.
Это горькая пилюля, которую стоит принять от компании, которая гордится своей прежде непоколебимой «системой игры», но я не могу слишком расстраиваться.
Почему нельзя слишком расстраиваться? Потому что с этим набором невероятно весело играть! Стандартные роботы заставят вас улыбнуться и посмеяться, а также продемонстрируют приличное разнообразие потенциальных сборок.Есть много-много часов возможностей сборки и программирования, как стандартных, так и нестандартных, и, несмотря на ограничения, возможности практически безграничны. Также меня шокирует количество и универсальность деталей. После создания всех базовых моделей и нескольких дополнительных действий у меня всегда оставались тонны остатков. Это была еще одна область, где я был полностью готов к разочарованию, но вместо этого был приятно удивлен. (На следующем рисунке показан пример того, что осталось, например, после постройки Чарли.)
Если вы хотите говорить о цифрах, 51515 имеет цену за штуку 0,38 доллара, а 31313 (EV3) имеет цену за штуку 0,58 доллара.
В целом цена нового набора всего на 10 долларов выше. Для сравнения, SPIKE Prime ужасен, с ценой в 0,62 доллара за штуку и более ограниченными игровыми функциями. Ценник Robot Inventor в размере 360 долларов может обескураживать, но огромное количество действий делает это стоящим внимания. Если дело доходит до выбора между ними, просто не покупайте EV3 новый .Вы можете получить его в хорошем состоянии на вторичном рынке за полцены. Если вам необходимо купить новый, выберите Robot Inventor. Он проверяет множество вариантов с точки зрения простоты использования, разнообразия деталей и игровых возможностей, и должен продержаться с точки зрения технологий как минимум несколько лет. Видя, как LEGO делает старые соединения устаревшими, вы с меньшей вероятностью ограничите себя в использовании будущих продуктов.
Таким образом, набор может быть не идеальным, и не может быть всем, на что надеялись поклонники LEGO Mindstorms.Но это весело, и пользователям, впервые знакомым с платформой, обязательно понравится, в то время как старые руки могут найти кое-какие серебряные накладки вместе с некоторыми новыми вещами, которые можно испытать.
LEGO Mindstorms 51515 Робот-изобретатель будет доступен в Интернет-магазине LEGO по цене 359,99 долларов США | CAN $ 459,99 | UK £ 329,99 с 15 октября. Он также может быть доступен у сторонних продавцов на Amazon и eBay.
LEGO Group предоставляет The Brothers Brick раннюю копию этого набора для ознакомления.Предоставление TBB продуктов не гарантирует ни покрытия, ни положительного отзыва.
Понравилась статья? Расскажи всем своим друзьям!
СвязанныеОбзор: 51515 – Изобретатель робота Mindstorms | Повторно кирпичный
Прошло 7 лет с тех пор, как был выпущен набор LEGO Mindstorms 31313 EV3, который стал огромным хитом. Его используют в школах и на соревнованиях очень широко. Теперь LEGO отказалась от набора EV3, поэтому вы больше не можете покупать его у них.Сможет ли новая замена Robot Inventor оправдать успех своего предшественника?
Новый набор Mindstorms 51515 Robot Inventor, к сожалению, отказался от броских трехсимвольных имен (RCX, NXT, EV3).
Хотя, может, и получше придумаем – RI5? Это меня сильно раздражало при написании этого обзора, поэтому я решил просто назвать его 51515 🙂
7 лет – это большой промежуток между наборами, намного больше, чем в предыдущих итерациях. Хотя еще в 2017 году мы увидели выпуск набора 17101 Boost Creative Toolbox, который содержал новый программируемый концентратор, использующий новую систему Powered Up, предназначенную для детей младшего возраста.Это было мило, и это была достойная попытка заинтересовать детей младшего возраста программируемой робототехникой, но она полностью провалилась для моих детей (тогда им было 8 и 9 лет) и не была достаточно настраиваемой, чтобы включить ее в основное обучение / соревнования.
Мы также видели набор 45678 SPIKE Prime (кто придумал эти номера наборов?), Выпущенный ранее в этом году, который является образовательной версией 51515. Исторически вы не можете покупать эти наборы для обучения, если вы не представляете школу, но должны Covid он стал доступным для широкой публики для домашнего обучения.
Коробка и содержимое
Размер коробки 48 x 37 x 7 см (и я забыл взвесить ее перед сборкой).
К сожалению, в набор нет инструкций по сборке. Подробнее об этом позже.
Помимо новых частей Mindstorms, в Dark Turquoise есть много новых частей, что приятно. Есть также хороший ассортимент технических рам, чтобы упростить сборку роботов, и новая большая базовая рама 11×19, которая ранее была только в наборе Spike.
Когда я купил 51515, набор в подарок с покупкой случайно (?) Был 40413 Mini Robots, который является уменьшенной копией 5 роботов, которые вы можете построить в 51515.И все они могут быть построены одновременно.
Новые детали Mindstorms
Начиная с EV3, мы видели, как функции питания заменены на Powered Up, поэтому неудивительно, что они здесь используются. Концентратор имеет 6 портов ввода-вывода, по 3 с каждой стороны.
На моих фотографиях это не очень заметно, но на верхней части концентратора есть дисплей 5×5 пикселей.
Каждый пиксель может различаться по яркости, но все они оранжевые. Основная кнопка и меньшие кнопки Bluetooth могут светиться разными цветами.Видео в конце обзора немного лучше демонстрирует возможности дисплея.
К счастью, он поставляется с литий-ионным аккумулятором емкостью 2100 мАч, в отличие от EV3, в котором использовались батареи AA. Хотя он заряжается через кабель micro-USB … разве порт USB-C был бы таким трудным ??? Я еще не уверен, сколько длится зарядка, но мне не пришлось заряжать его ни разу для этого обзора после первоначальной зарядки.
Он поставляется с 4 идентичными средними двигателями, одним датчиком света / цвета и одним датчиком расстояния, который, как я полагаю, использует ультразвук.В отличие от EV3, все кабели интегрированы в устройства. Я еще не уверен, хорошо это или плохо.
Втулка 51515 намного меньше своих предшественников. Как и моторы, хотя я не уверен в их относительном крутящем моменте / мощности.
Приложение Mindstorms
Поскольку в комплект не входят инструкции по сборке, есть небольшой буклет с URL-адресом цифровых инструкций по сборке.
Это немного сбивает с толку, потому что URL-адрес фактически ведет на страницу загрузки приложения Mindstorms.Он поддерживается множеством ОС: iOS, macOS, Android, Windows и даже Fire OS. Эммм … где линукс? Я работаю на рабочем столе Linux (я знаю, старая школа) и имею телефон Android. Вздох … Думаю, мне придется использовать для этого свой телефон.
При запуске приложения отображаются пять роботов, которые вы можете построить. Для EV3 было несколько роботов меньшего размера, которые в конце создавали очевидного главного. Здесь вроде бы все более-менее равны. Поэтому для начала я выбрал Чарли.
Building Charlie разбит на 4 этапа, с тестами после каждого шага, чтобы убедиться, что все работает, и постепенно познакомить вас с тем, что предлагают инструменты.
Инструкции по сборке находятся в приложении и на моем телефоне крошечные. Я постоянно масштабировал и прокручивал на каждом этапе сборки, чтобы увидеть, что происходит. В приложении также есть ссылки на PDF-версии инструкций, что приятно, но не намного лучше при просмотре на телефоне.
Программа очень похожа на то, что мы видели раньше в таких приложениях, как Scratch. Блоки управления имеют цветовую кодировку и имеют раскрывающиеся списки для выбора таких вещей, как цвета, номера портов ввода-вывода, указание констант или выбор сохраненных анимаций / звуков и т. Д.Для правильного использования этой штуке действительно нужен хотя бы планшет (в идеале мой рабочий стол с двумя экранами, grrrr).
Также меня сильно раздражало то, что стандартная кнопка возврата Android ничего не делала в приложении. Постоянно пытался с его помощью сменить экраны, но безуспешно.
Еще одно неприятное свойство телефонного приложения – это то, что оно никогда не запоминает, где вы находитесь. Если я выключу телефон или начну использовать другие приложения, он быстро забудет и отправит вас обратно на начальный экран, когда вы снова его откроете.
Чарли
Шаг 1 – это просто голова Чарли. Включает в себя программу со звуком и отображением анимации.
При первом подключении к хабу (через bluetooth) мне пришлось обновить его прошивку. Это был 10-15-минутный процесс, который я, конечно, начал прямо перед выходом на улицу. Никогда не стоит останавливать обновление прошивки, поэтому я опоздал 🙂
Мне так и не удалось настроить автоматическое переподключение телефона и концентратора. Каждый раз, когда я включал концентратор, мне приходилось снова подключаться к нему вручную из приложения.Не уверен, что это только мой телефон или как работает концентратор.
Встроенная программа загружается в хаб и запускается локально. Есть также возможность передавать программы в потоковом режиме, чтобы сэкономить место для хранения, я думаю. Он также может предоставлять какие-то возможности отладки, но я не видел ничего похожего на точки останова и т. Д. На этом этапе вам предлагается попробовать различные звуки и анимацию и в основном изучить, как работает программирование. Моя дочь потратила около 20 минут, пробуя все разные варианты, прежде чем это наскучило.
Шаг 2 добавляет колесную базу – два моторизованных колеса для поворота / перемещения, а также переднее и заднее колеса тележки, чтобы предотвратить ее падение.
Относительно новые детали 49283 Wire Clip здесь очень кстати.
Шаг 3 добавляет руки. Ничего особо захватывающего здесь нет.
Шаг 4 завершает кузовные работы.
У него простое телосложение, но при этом у него много характера. Основная программа Чарли расширяется за счет небольших демонстрационных программ, показанных в сборке.Вот он в действии:
Вот видео довольно быстрого запуска и выключения. Я выключил свет для фотосъемки, чтобы было легче увидеть матрицу 5×5.
Дальнейшая деятельность
После основной сборки есть еще множество других действий (10 для Чарли).
К ним относятся дополнительные аксессуары и программы, некоторые из которых показаны ниже.
Активность – Мой любимый цвет
Это простое дополнение датчика цвета.Размахивание разными цветами перед датчиком вызывает у Чарли разные реакции. Программа показывает некоторые новые вещи, такие как трансляция значений в другие блоки кода, так же, как это сделано в Scratch.
Из фотографии ниже не видно, но датчик цвета излучает яркий белый свет из кольца вокруг датчика. Он должен пульсировать светом, так как при просмотре через камеру вы можете видеть мерцание, а фотография фактически пропускает пульс.
Активность – Соло барабанчика
На самом деле это два действия, но определенно одно из наиболее интересных, даже если оно не очень сложное с точки зрения программирования.
Вот видео программы в действии, это довольно забавная демонстрация того, что можно сделать:
Программирование
Фактическое программирование довольно легко понять.
Вы перетаскиваете различные блоки, и они автоматически соединяются друг с другом. Хотя делать это на телефоне сложно, и я постоянно случайно разрываю ссылки, просто пытаясь прокрутить страницу. Я предполагаю, что с планшетом будет та же проблема, но, по крайней мере, у него будет больше открытых областей для прокрутки.Мышь и рабочий стол предпочтительнее (пожалуйста, поддержите Linux, LEGO!).
Есть много блоков, разделенных на разные категории, например, «Движение», «Свет», «Звук» и т. Д. И, конечно же, вы можете создавать свои собственные блоки для повторного использования.
Доступно 20 программных слотов (поскольку 19 – это наибольшее число, которое может отобразить матрица 5×5). Вы можете перемещать их и удалять из приложения. Он показывает, сколько памяти использует каждая программа, но я не смог найти нигде, которая указывала бы общий доступный объем хранилища или использованный%.
Приложение может отображать текущие значения всех подключенных к нему датчиков, а также датчиков, встроенных в концентратор, на одном удобном экране (последнее изображение показано выше).
Хаб имеет множество встроенных датчиков, которых у EV3 никогда не было, но теперь они довольно распространены в любом телефоне: угол заголовка (рыскание, тангаж, крен), ориентация (6 различных значений), гироскоп (x, y, z), и ускорение (x, y, z).
Двигатели предоставляют входные значения для положения (градусы), скорости (0–100), мощности (%) и количества градусов.Вы можете контролировать все эти значения, и есть блоки, которые упрощают вам жизнь. Вы можете указать, какие двигатели управляют движением, а затем использовать блоки, такие как «двигаться вперед на 10 см» и «повернуть кратчайший путь в положение X», которые определяют правильные порты / настройки, которые будут использоваться для вас.
Фары Вы можете управлять дисплеем 5×5 по одному пикселю за раз, и каждый пиксель имеет яркость от 0 до 100%, хотя я тестировал его с помощью простого цикла, и фактическая яркость, казалось, увеличивалась на 8 шагов по сравнению с тем, что я мог видеть, а не линейный градиент.
Дисплей 5×5 – большое изменение по сравнению с ЖК-экраном EV3, и типичные программисты, использующие дисплеи для вывода отладочной информации, могут быть разочарованы этим изменением. Однако вы по-прежнему можете отображать на нем текст в режиме прокрутки через блок «Запись». Не так хорошо, очевидно, но хороший трюк.
Вы также можете сохранять шаблоны и анимацию, которые циклически меняют шаблоны. Редактор анимации довольно прост в использовании, и мои дети весело с ним играли.
ЗвукиВы можете записывать собственные аудиоклипы прямо в приложении и даже потом редактировать их.Однако все звуки, которые я пробовал, воспроизводились через мой телефон, а не через хаб. Я не уверен, что я что-то делаю не так, или концентратор действительно ограничен теми, которые имеют низкое качество звука.
Существует также регулировка громкости от 0 до 100%.
Датчики Датчик освещенности может определять 8 различных предустановленных цветов или% отраженного света.
Хаб показывает уровни для каждого значения RGB, но, похоже, нет способа прочитать их программно через интерфейс Scratch.
Ультразвуковой датчик расстояния работает от 4 см до 200 см, что должно быть намного надежнее, чем инфракрасный метод EV3. Также вокруг каждого датчика есть кольцо белого света, и вы можете включить верхнюю и нижнюю половинки каждого отдельно, чтобы создать крутые эффекты для глаз.
Доступ к встроенным датчикам концентратора можно получить индивидуально или использовать предоставленные блоки для обнаружения таких вещей, как «тряска», «постукивание» или «падение».
Совместимость
Ради интереса протестировал датчик цвета и мотор Boost.Датчик цвета отображался на индикаторе состояния концентратора как «0UNIT», а двигатель вообще не отображался.
Я попытался прочитать показания датчика цвета с помощью теста на красный, но он не сработал. Затем я попытался повернуть мотор, и он сработал! Однако, похоже, он вообще не может прочитать свою позицию.
TobyMac протестировал двигатели Control + и Train с тем же результатом. Итак, устройства 51515, очевидно, приспособлены именно для этого концентратора, что имеет смысл, но немного разочаровывает.
Я предполагаю, что датчики / двигатели Spike будут работать с 51515.В наборе Spike есть дополнительный сенсорный датчик, которого мы здесь не получаем, хотя, учитывая, что в концентраторе есть акселерометр, вы все равно можете обнаруживать неровности, если втулка движется.
Поддержка PythonПри создании нового проекта у вас есть возможность использовать «блоки слов», показанные выше, или использовать Python, помеченный как BETA.
Это потрясающе и полностью меняет восприятие этого набора. Среда, похожая на Scratch, отлично подходит для молодых программистов без большого опыта, но не совсем подходит для более сложных программ.Python идеален (и мой любимый язык на все времена!).
Для вас создается пустая программа с некоторым импортом по умолчанию и простая демонстрация для подачи звукового сигнала.
Также имеется справочное руководство, в котором дается совет о том, как использовать предоставленные библиотеки Python. Все это кажется довольно всеобъемлющим, и я очень хочу попробовать позже, но мысль о программировании на моем телефоне вызывает у меня головную боль.
К сожалению, мне не удалось найти библиотеки Python ни на Github, ни где-либо еще. Я бы предпочел иметь возможность писать код в своей среде (PyCharm ftw!) И загружать их в робота оттуда.Надеюсь, в конце концов они смогут обнародовать это. Но настольное приложение Mindstorms подойдет, я думаю (поддержка Linux, пожалуйста !!!).
Следующие шаги
Есть много других занятий с Чарли, которые я, вероятно, построю в следующий раз. Просматривая других роботов и их различные занятия, дети нашли очевидного следующего, которого нужно построить – у робота Blast есть робот под названием «Guard my Room» и он вооружен двумя пушками 🙂
Я мог бы написать более короткий обзор этого, когда придет время.
Заключение
Что ж, я определенно впечатлен тем, что LEGO выпустил здесь. По сравнению с EV3, 51515 (RI5?) Определенно проще в использовании и сразу приступить к работе.
Предоставленные роботы забавны и демонстрируют множество способов использования двигателей и датчиков. Они также сделали интересных персонажей, с которыми весело взаимодействовать и которые вызывают интерес у детей.
Поддержка Python, предоставляемая в приложении, также делает эту платформу робототехники очень настраиваемой.Я не был уверен, насколько хорошо этот набор будет рассматриваться различными программами робототехники, например, FLL, но, учитывая легкость и гибкость программирования в стиле Scratch и поддержку Python, я думаю, что это займет много времени как у молодых, так и у старых программистов. . По сравнению с предыдущим программным обеспечением EV3, пользоваться этим проще простого.
Моя единственная реальная критика – это отсутствие поддержки Linux для приложения Mindstorms.
Учитывая, что он нацелен на программистов, мне это кажется странным.
Это дорогой набор: 550 австралийских долларов, 360 долларов США, 350 евро, но он соответствует предыдущим сетам Mindstorms.На мой взгляд, фанатам сериала это очевидная вещь, которую нужно покупать. Я купил его в первый же день выпуска, и, похоже, его уже нет в наличии в нескольких странах.
Недавний опрос, который мы провели об этом наборе, показал, что из тех, кто интересовался этой темой, многие из вас не были уверены. Я надеюсь, что этот обзор помог ответить на некоторую неопределенность, которая у вас, возможно, была, если нет, спрашивайте в комментариях под этим сообщением, и я постараюсь ответить на вопросы, если смогу.
LEGO MINDSTORMS: EV4 (51515) Игрушки
Войдите в мир удивительных интерактивных роботов и транспортных средств с LEGO® MINDSTORMS® Robot Inventor! Создавайте удивительные модели и кодируйте их с помощью телефона или ноутбука, чтобы выполнять головоломные миссии и веселые занятия.
С таким количеством деталей LEGO вы также можете создавать свои собственные изобретения и делиться ими с другими фанатами роботов в LEGO Life. Создайте своего собственного робота и придумывайте свои собственные правила с помощью Robot Inventor!
Характеристики:
- С помощью LEGO® MINDSTORMS® Robot Inventor (51515) дети получают необходимые навыки STEM, когда они создают, кодируют и играют с роботами с дистанционным управлением и интеллектуальными созданиями, которые стреляют ракетами, играют в мяч, ездят и многое другое!
- Kids build Charlie, Tricky, Blast, M.В.П. и Gelo, а также выполнять задания и миссии с помощью приложения LEGO® MINDSTORMS® Robot Inventor на основе Scratch (список совместимых устройств см. на сайте LEGO.com/devicecheck).
- Имея почти 1000 деталей, включая интеллектуальный концентратор, 4 средних двигателя, датчик цвета и датчик расстояния с выдвижным интерфейсом, дети также могут создавать свои собственные забавные игрушки-роботы и делиться ими в Интернете на LEGO® Life.
- Для поклонников LEGO® BOOST и детей, которые любят строить LEGO и играть с роботами, Robot Inventor – отличный следующий шаг.Это также отличный подарок для детей от 10 лет, будь то день рождения, Рождество или любой другой праздник. Высота
- Blast превышает 14 дюймов (36 см), а длина Gelo – более 9 дюймов (24 см). Компоненты Powered Up в этом наборе также совместимы с LEGO® BOOST Creative Toolbox (17101), Droid Commander (75253) и другими.
- В эту классную игрушку входит простой в установке аккумулятор, так что вам не нужно искать запасные батарейки, когда веселье вот-вот начнется.
- Бесплатное приложение для программирования LEGO® MINDSTORMS® Robot Inventor для детей включает интерфейс, основанный на Scratch, цифровые инструкции по сборке, более 50 заданий, а также поддержку Python для более продвинутых программистов.
- LEGO® MINDSTORMS® вдохновляет изобретателей LEGO всех возрастов на создание, программирование и управление интерактивными игрушками-роботами и другими творениями с кубиками, двигателями, датчиками и интеллектуальными концентраторами, и поделиться ими с сообществом MINDSTORMS.
- С 1958 года строительные кирпичи LEGO® соответствуют высочайшим отраслевым стандартам, что гарантирует их единообразие, совместимость и простоту соединения и разъединения каждый раз. Кубики и детали LEGO®
- проходят тщательную проверку на соответствие строгим стандартам безопасности и качества, поэтому вы можете быть уверены, что эти электронные игрушки не развалятся во время миссии.
- Возраст: 10+
- Количество штук: 949
Книга действий изобретателя робота LEGO MINDSTORMS Даниэле Бенедеттелли: 9781718501812
Похвала
«Отличное проектное введение в новый набор MINDSTORMS.. . Благодаря творческим моделям и платформам для развития навыков программирования в книге каждый найдет что-то для себя. В целом, проекты Бенедеттелли – отличный способ для всех погрузиться в LEGO MINDSTORMS Robot Inventor ».
—Санджай и Арвинд Сешан, PrimeLessons.org
«Даниэле Бенедеттелли создал книгу, которая должна быть включена в каждый набор роботов-изобретателей. Имея несколько очень разных сборок, он не только демонстрирует техники сборки, но и в увлекательной форме показывает и преподает программирование.Все (особенно программирование) объясняется одинаково как для новичков, так и для экспертов, а строителям рекомендуется выходить за рамки книги с проблемами. Вот как следует изучать робототехнику – строить, делать и возиться, и книга Даниэле – отличное руководство, которое я легко порекомендую тем, кто интересуется робототехникой LEGO! »
—Джо Мено, Brick Journal
Обзоры Бенедеттелли Лаборатория LEGO MINDSTORMS EV3:
«Так здорово! Лаборатория Lego Mindstorms EV3 в такой исчерпывающей степени описывает механическое строительство, а также программирование и показывает, как построить пять классных моделей.
—Джон Байхтал, Make Magazine
«Это информативное руководство по набору LEGO EV3 Mindstorms содержит четкие инструкции по созданию и программированию пяти продвинутых роботов. . . . Хорошее дополнение для школ, обслуживающих учащихся, занимающихся робототехникой или командами LEGO ».
—Эми М. Лафлин, Журнал школьной библиотеки
«Одна из лучших книг о Mindstorms, которые я нашел. . . фантастическая книга, если вы хотите улучшить как свои навыки создания новых роботов, так и навыки создания новых программ.
—The Technic Gear
Отзывы о Бенедеттелли Книга действий LEGO Boost :
«Трудно поверить, что в этой одной книге так много всего, но есть. Один из способов – это незаметное, но измеримое увеличение формата этого тома по сравнению с другими книгами по кодированию и STEM этого и других издателей ».
—Грег Ладен
«Как и все хорошие учебные книги, эта начинается с основ, а затем строится на них, вводя новые концепции и методы, так что к концу книги вы усвоите все.
. . настоятельно рекомендую эту книгу всем, кто хочет использовать более структурированный взрослый подход к обучению программированию Boost ».
—Huw Millington, Brickset
«Прекрасная книга, основанная на уроках. . . отличная учебная программа для изучения или обучения основам робототехники с BOOST. Если вы хотите заняться робототехникой LEGO, эта книга станет вашим идеальным компаньоном! »
– Маленький кирпичный корень
Робот EV3 уходит из эксплуатации • Блог TechNotes
LEGO Education объявила о пенсионных планах для робототехнической системы LEGO MINDSTORMS EV3 Education.Третье поколение робототехники LEGO (№ 45544) будет официально выведено из эксплуатации 31 июня 2021 года.
Выход набора LEGO MINDSTORMS EV3 Home / Retail Edition (LEGO № 31313) на пенсию был объявлен в конце 2020 года.
История ботов LEGO
Я был около квартала в течение четырех итераций робототехники LEGO. Я не так стар, как кубик LEGO (я даже не родился, когда он вышел в 1958 году), но я преподавал с помощью самой первой системы LEGO MINDSTORMS, RCX в свое время. Первое поколение LEGO MINDSTORMS появилось на свет в 1998 году. В июле 2006 года появилось второе поколение NXT. EV3 (третья эволюция роботов LEGO) стал доступен в сентябре 2013 года. И, хотите верьте, хотите нет, SPIKE Prime бродит по матам с января 2020 года. Итак, если вы посчитаете, LEGO выпускает робототехническую систему примерно каждые семь лет. СПАЙК Прайм попал точно в цель.
Хороший робот
Я преподавал 24 года, поэтому помню, что денег на роботов мало.Я знаю, что вас огорчает то, что вы инвестировали в систему, а теперь появилось что-то новое. Пожалуйста, помните, что EV3 – очень жизнеспособный робот, и вы все равно можете сэкономить много времени на своих наборах EV3. Приложение Classroom на основе Scratch 3.0 было выпущено для всех платформ только в этом году; Итак, у нас есть действительно новое программное обеспечение, поддерживающее EV3. Если ваше оборудование EV3 относительно новое, я бы купил еще пару кирпичей или еще пару батарей. Если ваше оборудование готово к обновлению, сейчас самое время инвестировать в SPIKE Prime.
Вопросы и ответы
Примет ли TCEA EV3 в будущих соревнованиях по робототехнике? Да, конечно.
Как долго LEGO Education будет поддерживать обновления текущих приложений для программирования EV3? Июнь 2023 г.
Как долго можно ожидать получения технической поддержки по роботам EV3? июнь 2023 г. (Если поддержка LEGO будет соответствовать их прошлой истории, компания будет поддерживать EV3 дольше двух лет, как это было с NXT.)
Могу ли я приобрести базовые наборы EV3 сейчас? г., продажи в США будут продолжаться до 30 июня 2021 г., в зависимости от наличия на складе. Мои два цента: если вы собираетесь покупать больше наборов, я бы не стал долго ждать, чтобы сделать ваши покупки.
Могу ли я приобрести двигатели, датчики и технические элементы EV3? LEGO будет поставлять технические запчасти до 2023 года .
Что ждет робототехнику LEGO дальше? Согласно LEGO Education, «SPIKE Prime – это будущее и основа портфолио LEGO Education для средних школ».
Обратите внимание, что ответы, которые я предоставил, были найдены в сообществе LEGO® Education, к которому я принадлежу, для магистров преподавателей из США.Эти ответы были предоставлены первого февраля 2021 года, но могут измениться со временем. Если вы хотите сравнить EV3 и SPIKE Prime, прочтите этот блог .
Как всегда, вперед, бот, вперед!
7 альтернатив Lego Mindstorms для робототехники
Вы ищете альтернативы Lego Mindstorms? Вы пришли в нужное место! В этой статье мы покажем вам различные варианты занятий по робототехнике и STEM.Наборы Cubit STEAM № 1
Мы можем быть немного предвзятыми, когда дело доходит до Cubit, но их наборы, безусловно, являются отличной альтернативой Lego Mindstorms.Комплекты Cubit включают в себя настоящее электронное оборудование, заключенное в корпус. Таким образом, вы можете работать с двигателями и датчиками, аналогичными тем, которые инженеры использовали бы в промышленности.
Наборы позволяют создавать все, от столов для сотрясения землетрясений до роботов-вездеходов. Cubit сравним по цене с Lego Mindstorms, но вы не ограничитесь только робототехникой. У нас есть учителя, использующие наборы для демонстрации жизненного цикла бабочки, темы наук о Земле и окружающей среды. Ознакомьтесь с Cubit Kits здесь.
# 2 Комплекты Arduino Uno (датчики и машины-роботы)
Arduino – очень популярная платформа для электронного прототипирования с открытым кодом.Скажи это в пять раз быстрее! У меня есть опыт работы в области робототехники, и я могу с уверенностью сказать, что изучение Arduino много раз помогало мне в моей карьере. Для начала студенты узнают, как программировать на C, который является отличным предшественником профессиональных языков, таких как C ++ и Python.
Я рекомендую Elegoo Arduino Uno Kit (ссылка на ссылку) для электронных прототипов и Elegoo Smart Robot Car для мобильных роботов. Я создал электронный курс по робототехнике, в котором используется эта машина-робот.
Не стесняйтесь использовать эти уроки в своем классе!
Оборудование также зависит от того, что вы бы использовали для создания реального решения. Следовательно, научиться взаимодействовать с двигателями, датчиками и компонентами с помощью Arduino – это жизнеспособный навык. Если вы ищете отличную платформу для средней школы (или продвинутой средней школы), Arduino – это, безусловно, мой любимый путь. Возможности безграничны, а цены самые доступные! Если вас интересует профессиональное обучение Arduino, я рекомендую записаться на мой курс Arduino Prototyping для начинающих.
# 3 Знакомьтесь, робот Эдисон
Мы рекомендуем Meet Edison Robot тем, кто хочет предложить робототехнику, но имеет ограниченный бюджет. Вы сможете изучать электронику и программирование, не используя конструктор. Знакомство с Эдисоном очень разностороннее. Вы можете использовать его с различными языками программирования, включая Scratch и Python.
Корпус робота совместим с кубиками Lego, поэтому учащиеся могут создавать устройства и изобретения поверх робота.
Роботы Meet Edison требуют некоторого обучения, но в целом они являются хорошим выбором, если вы ищете удобный и доступный комплект.
# 4 VEX EDR
VEX – очень популярная платформа для робототехники. Если вам нужен прочный комплект робототехники с алюминиевыми деталями, то VEX EDR – ваш выбор. Я попросил студентов использовать этот комплект для создания всего, от роботов до сортировщиков печенья и боевых роботов.
Это очень прочная система, которая прослужит вам с 6 по 12 классы.VEX EDR действительно имеет более высокую цену, но это можно легко преодолеть, если вы используете его для различных классов – инженерии, информатики, STEM и клуба робототехники. При всех возможных применениях окупаемость инвестиций (ROI), безусловно, есть.
Если четыре класса используют комплект за 400 долларов, то на самом деле это набор за 100 долларов за класс…!
Подробнее о моих стратегиях бюджетирования роботов здесь.
# 5 VEX iQ
Если вы ищете комплект, который больше всего похож на Lego Mindstorms, вам стоит присмотреться к VEX iQ.
В комплекте VEX iQ (ссылка на ссылку) есть кубик-робот и пластиковые застежки, которые выглядят так же, как Lego Mindstorms. Самая большая разница – это платформа для программирования.
Вы можете использовать VEX iQ (и EDR) с ROBOTC. Это позволит учащимся изучать программирование на языке C в отличие от фирменной технологии перетаскивания Lego. В прошлом у меня был большой успех с наборами VEX, поэтому, если вы хотите потратить от 400 до 500 долларов на набор, обязательно посмотрите каталог VEX.
# 6 Комплекты роботов и компьютеров Raspberry Pi
Raspberry Pi – популярный одноплатный компьютер с Linux.Он обычно используется для встраиваемых приложений, таких как мобильные роботы. Я думаю, что для студентов было бы здорово создавать мобильных роботов с помощью Raspberry Pi. Имейте в виду, что это более продвинутый проект. Так что это будет лучше для учащихся ускоренного обучения или тех, у кого есть опыт работы в робототехнике.
Вы также можете попросить учащихся собрать свои собственные компьютеры с Raspberry Pi.
Существует популярный комплект под названием PiTop (партнерская ссылка).
Затем, когда студенты построят свой компьютер, они могут использовать его для программирования Arduino, датчиков, программ Python, подключения макета и т. Д.Это действительно отличный способ вывести ваш урок информатики на новый уровень, познакомив с оборудованием.
# 7 Наборы роботов Makeblock и дронов Airblock
Makeblock предлагает множество наборов робототехники для обучения STEM. Они намного доступнее, чем наборы Lego Mindstorm, и дают очень похожий опыт. Студенты смогут создавать и программировать изобретения, используя компоненты этого набора. Платформа совместима с Arduino, что делает ее действительно приятной для младших школьников.Вы можете строить все, от мобильных роботов до роботов-манипуляторов и водных транспортных средств. Это отличный способ представить различные темы STEM в одном наборе.
Если вы планируете использовать Arduino в средней школе, наборы Makeblock могут стать отличным предшественником для учеников начальной и средней школы. Они также делают программируемый комплект дрона под названием Airblock. Airblock (партнерская ссылка) совместим с iPad и Chromebook. По цене половины набора Lego Mindstorms вы могли получить как роботы-вездеходы, так и комплекты дронов.Довольно круто!
Множество альтернатив Lego Mindstorms
Lego Mindstorms – очень популярный набор. Многие школы используют его, потому что его легко преподавать и он широко признан. Однако, если вы ищете различные способы внедрения STEM или робототехники в свою школу, возможно, вы ищете альтернативы.
Хотя все эти комплекты принципиально похожи, окончательное решение будет зависеть от бюджета, занятий и возрастной группы. Если вы ищете гибкости для различных классов STEM, я рекомендую наборы Makeblock или Cubit STEAM.Если у вас немного больше бюджета, чем у Lego Mindstorms (более 600 долларов), я настоятельно рекомендую комплект VEX EDR. Они наиболее близки к реальной инженерии. Наконец, если вам нужен масштабируемый комплект, обратите внимание на комплекты датчиков и роботов Arduino.
