Выбираем спутниковый конвертер

Выбираем спутниковый конвертер. Главные критерии при выборе спутникового конвертера является его поляризация и диапазон рабочих частот.
Грамотный выбор конвертора Вы можете сделать после ознакомления с содержанием статьи “Выбираем спутниковый конвертер”.
Спутниковый конвертер (англ. low-noise block converter) – приёмное устройство, которое состоит из предварительного малошумящего усилителя телесигнала LNA (Low-Noise Amplifier) и гетеродина с высокой стабильностью.
Сигнал со спутника в Ku или C-диапазоне конвертер преобразует в промежуточную частоту L – диапазона: 950 – 2150 МГц., для того, чтобы передать сигнал по телевизионному кабелю до ресивера с минимальными потерями.
Конвертер является составной частью спутниковой антенны и устанавливается в её фокусе с помощью кронштейна.
Разнообразие конвертеров велико, для выбора конвертера надо ознакомиться с их параметрами

Основные параметры спутниковых конвертеров

Диапазон рабочих частот: С-band и Ku-band
Ku-band поддиапазоны:
а) Ku-FSS (Fixed Satellite Services, 10,7—11,7 ГГц) «нижний — Low»
б) Ku-DBS (Direct Broadcast Services, 11,7—12,5 ГГц) «верхний — High»
Переключение диапазонов производится тоновым сигналом 22 кГц, поступающим с ресивера: используются два гетеродина 9750 МГц и 10600 МГц
г) С-band (3,4—4,2 ГГц) — используются один гетеродин с частотой 5150 МГц или 5750 МГц
2. Поляризация входного сигнала линейная: вертикальная и горизонтальная, а также круговая: левая – L и правая – R
Поляризация переключается сменой напряжения питания конвертера — 13 или 18 вольт
3. Коэффициент шума в дБ

Как выбрать конвертер по назначению
Для офсетных антенн используется двухдиапазонный конвертер с двумя линейными поляризациями и со встроенным облучателем, а для приёма сигналов с круговой поляризацией R и L применяется однодиапазонный конвертер со встроенным облучателем

Стандартный линейный конвертер

Конвертеры с фланцем применяются обычно для прямофокусных антенн в комплекте с облучателем

Конвертер с фланцем

В суровых условиях работы, в экстремальных температурах и влажности, используют специальные конвертеры с хорошей герметизацией.

Сдвоенные конвертеры используются при приёме сигналов с двух спутников, для чего они снабжены встроенным устройством DiSEqC.
Конвертеры Ku-band в одной поляризации и с V-H-H-V выходами обычно используются в комплекте с мультисвитчингами, ввиду их небольшой стоимости.

Конвертер с V-H-H-V выходами

Конверторы Ku-band с круговой поляризацией и двумя выходами могут быть использованы в комплекте с мультисвитчингами для НТВ плюс и Триколор ТВ.

Конвертер с двумя выходами

Выбор качественного спутникового конвертора

Без данного устройства в спутниковой системе, конечно же, не обойтись. Конвертор важная часть для просмотра спутникового телевидения. Так как спутниковая антенна представляет собой параболическое зеркало, то благодаря такой форме сигнал фокусируется в одной точке, заданной геометрическими параметрами антенны.
Благодаря сферической форме сигнал, со спутника падая на зеркало спутниковой «тарелки» отражается строго в одном направлении и фокусируется в одной точке. В этой точке и крепится конвертер. Он «собирает» поступающий на него сигнал. Затем принятый сигнал усиливается, и происходит его преобразование в низкую частоту. После этого сигнал передается в кабель.

Конвертор (точнее это устройство называется LNB, от «Low Noise Block» малошумящий блок) предназначен для преобразования частоты электромагнитной волны “Ku” (10…13ГГц) или “С” диапазона (3.5…4.5ГГц) в менее высокую промежуточную частоту 0.95…2.5ГГц, чтобы сигнал можно было передать с наименьшими потерями по кабелю до спутникового приемника (ресивера). Благодаря менее высокой частоте сигнала и его увеличившейся мощности можно применять недорогой коаксиальный кабель и увеличивать его длину до ста метров без существенной потери сигнала.
Все конверторы характеризуются коэффициентом собственных шумов. Чем ниже собственный шум, тем качественнее конвертор.

Типовое значение этого параметра, который указывают производители конверторов, составляет 0,3 – 0,5 Дб. На данный момент конверторов с собственным шумом менее 0,3 Дб в широкой продаже нет. Все утверждения производителей о том, что у их конверторов коэффициент шума составляет 0,1 Дб, являются маркетинговым ходом.

Разнообразие конверторов очень велико. Мы выделим три основных типа, которые наиболее часто используются у нас в быту.
– Конвертор “C” диапазона.
– Конвертор “Ku” диапазона с круговой поляризацией.
– Универсальный конвертор “Ku” диапазона (вертикальная и горизонтальная поляризация).

Вы скажите, какой конвертор мне надо выбирать. Давайте разберемся, как правильно выбрать конвертор (LNB). Могу смело Вас успокоить, что при выборе конвертора у Вас не возникнет особой сложности и проблем. Поскольку характеристики большинства конверторов используемых в бытовом спутниковом телевидении весьма схожи.
Первое с чем необходимо определиться так это с типом конвертора (LNB), т.

е. в каком диапазоне он будет использоваться в “Ku” или “C”. Принципиальное отличие между видами конверторов состоит в том, что они работают в разных частотных диапазонах.
Частота гетеродина С — диапазона равна 5150 МГц. К тому же LNB C — диапазона имеет больший размер по сравнению с LNB Ku — диапазона. Прежде всего, это объясняется различной длинной волны.
Универсальные конверторы “Ku” диапазона обладают двухчастотным гетеродином. Применение подобного гетеродина обуславливается тем, что Ku – диапазон довольно широкий, согласно этому Ku – диапазон подразделяется на два поддиапазона: нижний 10700 – 11800 МГц и верхний 11800 – 12750 МГц. Переключение между диапазонами осуществляется сигналом, передаваемым по кабелю со спутникового приемника (ресивера). В современных универсальных конверторах диапазоны переключаются с помощью сигнала в 22 кГц. А для переключения поляризации используется сигнал 13/18 В.

В том случае если Вы выбрали конвертор Ku-диапазона, необходимо учитывать тип LNB линейный или круговой.

Если не вдаваться в подробности технического различия между ними, то можно сказать, что приобретая универсальный конвертор, Вы с легкостью можете из него сделать круговой, ну а линейным универсальный конвертор является изначально. В большинстве все спутники имеют преобладающий перечень каналов в Ku-диапазоне в основном с линейной поляризацией. Исключение имеют пакеты НТВ+ и Триколор ТВ, которые вещают в круговой поляризации и требуют конвертор с круговой поляризацией.
Характеристики, на которые надо обратить внимание при выборе конвертора. Это коэффициент шума, о котором написано выше и который, является важным техническим параметром. Коэффициент шума измеряется в dB (децибелах) и указывает пороговое значение уровня сигнала со спутника, меньше которого сигнал будет теряться. В соответствии с этим разумно будет допустить, что чем с более низким коэффициентом шума установим конвертор, тем более слабый сигнал сможем принимать.

Для конверторов С-диапазона используют величину эквивалентную коэффициенту шума, называется она шумовая температура.

Это эффективная величина, служащая мерой мощности шумов в радиоприёмных устройствах равна температуре абсолютно чёрного тела или согласованного сопротивления, при которой мощность его теплового шума равна мощности шумов данного устройства. В соответствии с этим, чем ниже значение шумовой температуры, тем меньше значение пороговых шумов, тем лучше. Обычное значение шумовой температуры для производимых в настоящее время конверторов С-диапазона является 15К.
Есть ещё ряд конвертеров отличающихся от обычных – это конвертеры с несколькими независимыми выходами.

На самом деле здесь все просто. Если Вы решили добавить ещё пару телевизоров для независимого просмотра, то и нужно ориентироваться на определенное количество выходов у конвертора. Независимые выходы дают нам возможность просматривать спутниковые каналы разных поляризаций независимо от числа подключенных к конвертору ресиверов. Предположим у Вас в каждой комнате по ресиверу с телевизором, а их четыре, то и конвертор необходимо приобрести на четыре выхода, т. е. Quadro.
Небольшой вывод: для передачи слабого высокочастотного сигнала, принятого антенной, по кабелю к приемнику сигнал усиливают и преобразуют в менее высокочастотный. Существуют разные типы приемных конверторов в зависимости от используемого диапазона. Чем ниже собственный шум конвертора, тем лучше.

Линейный конвертор в круговой для НТВ+ и Триколор

Если у Вас есть настроенная спутниковая антенна, например на 3 спутника, это Amos, Astra, HotBird и есть желание принимать тв каналы с Eutelsat Sesat W4 36E, то есть две проблему. Первая – транспондеры спутника 36E транслируют спутниковый сигнал в круговой поляризации. В связи с этим Вам необходимо затратить денежные средства на новый спутниковый конвертор с круговой поляризацией или есть выбор – изготовить самому в домашних условиях. Вторая – купить дополнительно еще одну спутниковую антенну. Здесь без вариантов, если не хотите терять настроенные спутники, решить этот вопрос можно только приобретением дополнительной антенны.

Приступим. Осторожно снимаем защитный колпачок на линейном конверторе. Для этого необходимо предварительно прогреть электрическим феном сам защитный колпачок конвертора или погрузить на некоторое время в теплую воду. Для чего мы это делаем? Пластик из которого сделан колпачок конвертора очень хрупкий. И у нас есть большой шанс повредить его при снятие. Но делая предварительный нагрев конвертора мы добьемся, что пластик станет более – эластичным. Если что то пойдет не так и Вы повредили защитный колпачок конвертора не переживайте, замену всегда можно найти. Для этого используем колпачок для конвертора из косметических средств. Например -дезодоранты, гели, моющие средства. В крайнем случае всегда есть универсальные материалы – скотч и герметик.

На фото ниже показан круговой конвертор без защитного колпачка:

фото 1

Для информации. Линейный и круговой конверторы собраны идентично. При снятом защитном колпачке мы увидим, что внутри волновода выступают небольшие, размером 3-4 мм штыри для горизонтальной и вертикальной поляризации. Круговой конвертор отличается от линейного конвертора только тем, что в начале волновода (смотрим на фото ниже) между этими штырями установлена пластина из пластика. Вот как раз эта пластина и “выпрямляет закрученную волну”.

фото 2

Установив такую пластину из пластика в спутниковый линейный конвертор, он будет принимать спутниковые тв каналы в линейной и круговой поляризации.

фото 3

Конфигурация диэлектрической пластины не имеет значения, самое главное, чтобы она была плоской и расположена внутри волновода под углом 45 градусов. Для успешного выполнения этой работы нам понадобится – заготовка из пластика толщиной приблизительно 2мм. В данном случае подойдет черный вкладыш футляр коробки DVD диска. Очень хорошо резать ножом и ножницами. Толщина коробки DVD диска немного меньше, чем необходимо. Поэтому необходимо изготовит две одинаковые диэлектрические пластины для конвертора круговой поляризации и сложить их вместе без склеивания. Размеры зависят от конфигурации линейного конвертора. Я изготовил такие заготовки – “клином”, для надежного закрепления внутри волновода. У Вас может быть немного другая конфигурация. Смотрите на фото ниже.

фото 4

Сам конус позволит нам надежно закрепить диэлектрическую пластину. Ширина определяется экспериментальным методом. Устанавливаем, если не входит, необходимо срезать лишнее. Готово. Закрываем защитный колпачок нашего универсального конвертора. Не забываем про резиновый уплотнитель (для гарантии смазать герметиком), чтобы не попала влага во время эксплуатации.

Наш универсальный конвертор готов. В настройках спутникового ресивера тип нашего нового конвертора изменять не надо. Оставим тип ku-line.

4. Приятного просмотра!

Еще записи по теме

Преобразователи линейной поляризации. Спутниковый конвертер LNB, для приема спутникового сигнала, пробой

class = “eliadunit”>

Для начала выберем этот конвертер для сигнала, поступающего с выбранного спутника. Вернее, с выбранных им транспондеров.

Для наглядности еще раз взглянем на таблицу транспондеров спутника Express AM 22 53.0 ° E, и выберем конвертер, необходимый для приема сигнала.

Для определения типа преобразователя нам понадобятся два параметра из этой таблицы.Это частота и тип поляризации. Обязательные столбцы я пометил зеленым.

Как видно из нашей таблицы, частоты транспондера находятся в диапазоне 10974 … 11481 МГц (мегагерцы). Посмотрите на таблицу ниже для диапазонов «C и Ku» и определите, к какому из этих диапазонов принадлежит частота выбранных каналов.

Выбранный частотный спектр 10974 … 11481 МГц принадлежит стандарту Ku-диапазона, из этого мы определяем, что выбранный нами преобразователь должен поддерживать этот конкретный частотный диапазон.

Довольно часто, по крайней мере, на момент написания этой статьи (так как в диапазоне C – сигнал идет в основном со старых спутников, и он используется все реже) в таблицах транспондеров одного спутника обе эти частоты диапазоны могут присутствовать. То есть и C-диапазон, и Ku-диапазон.

В этом случае вам нужно будет выбрать, какие транспондеры вам больше подходят. Так что соответственно конвертер будет либо «ку» диапазоном, либо «с». Если вы хотите принимать сигнал со всех транспондеров, то в этом случае вам необходимо приобрести двухдиапазонный преобразователь.Это означает, что спутниковая антенна должна быть от 1,5 до 1,5 метров в диаметре (поскольку для диапазона C требуется антенна большего размера). Обычно двухдиапазонные спутниковые преобразователи намного дороже.

Теперь о поляризации. По таблице мы видим, что на спутнике Express AM 22 53.0 ° E существует два типа поляризации. Это линейно-вертикальный (V – вертикальный) и линейный горизонтальный (H – горизонтальный).

Обе эти поляризации объединены в одном типе преобразователя – универсальном линейном преобразователе.С его помощью мы сможем принимать сигнал практически со всех транспондеров из этой таблицы.

Если вы встретите транспондеры с круговой поляризацией (Circular), вам следует использовать круговой преобразователь . .. Или, иначе, назвать его круговым универсальным преобразователем (поскольку он использует два типа поляризации), который поддерживает круговую правую (R – правая) и круговая левая (L – Leftl) поляризация.

Если вы хотите получить сигнал как с линейной, так и с круговой поляризацией, вам также понадобится преобразователь, поддерживающий обе эти поляризации.Как правило, такой преобразователь имеет две пары независимых выходов, с которых принимаются сигналы в линейной и круговой поляризациях отдельно. Чтобы подключить такой преобразователь с двумя выходами к одному входу спутникового ресивера, вам понадобится специальный переключатель DiSEqC, который подключит ваш ресивер, затем к одному выходу преобразователя, а затем к другому ().

Коммутатор

DiSEqC – служит для удаленного переключения между различными принимающими устройствами. Например, между двумя, тремя… (др.) спутниковые антенны, преобразователи, а также преобразователь с двумя и более выходами.

Сначала, когда еще был небольшой опыт, купил преобразователь не с линейной поляризацией, а с круговой, то есть круговой универсальный преобразователь (Circular Single LNB). С таким преобразователем не могло быть и речи о приеме сигнала с линейной поляризацией. На тот момент, когда я установил спутниковую тарелку , таких транспондеров почти не было вообще (я имею в виду открытые русскоязычные, с круговой поляризацией), ну, наверное, наверное «НТВ +», а сейчас, на этот момент ( то есть на момент написания) довольно популярный российский проект «Триколор ТВ» уже шел полным ходом, транслируя несколько программных пакетов с одного транспондера (один бесплатный, а также платный СТАРТ и НОЧЬ), в данном случае это будет Подойдет именно этот преобразователь, диапазон Ku, с круговой поляризацией.Во всяком случае, на тот момент мне понадобился универсальный линейный. К тому же мой ресивер не поддерживал те кодировки, в которых ходили каналы с круговой поляризацией.

Впоследствии пришлось купить универсальный преобразователь, а именно с линейной поляризацией, способный принимать нужные мне на тот момент транспондеры.

Как я уже упоминал, установив спутниковую тарелку , я хотел не только просматривать спутниковые телеканалы через ресивер, но и, установив DVB-карту в компьютер, иметь доступ к спутниковому интернету, тем самым максимально используя возможности возможности сейчас представлены.

Поэтому при использовании спутниковой тарелки у меня возникла необходимость в выходе из конвертера не один сигнал, а два. Для этого пришлось приобрести специальный преобразователь с двумя независимыми выходами, предназначенный для приема сигналов с линейной (V, H) поляризацией. Он представляет собой два идентичных преобразователя в одном корпусе с одним питанием (Фото 7).

Фото 7 Спутниковый преобразователь с двумя независимыми выходами.

В принципе, можно было пойти другим более простым путем, оставив на антенне преобразователь с одним выходом.Для таких случаев есть специальный сплиттер, так называемый сплиттер (Фото 8). Но у этого метода есть свои плюсы и минусы. А вот и те.

Фото 8 Разветвитель – разветвитель сигнала.

Плюсом такого разветвителя будет: во-первых, относительно невысокая цена такого апгрейда (на момент написания статьи) порядка 80 – 150 руб., Во-вторых, нет необходимости менять преобразователь, рискуя сбить установка спутниковой тарелки , ну и в-третьих, несложные манипуляции в установке.

Теперь о недостатках. Чтобы разобраться с этим, нужно немного знать принцип работы самого преобразователя, а точнее принципиальную схему его питания непосредственно на этот корпус.

Блок питания преобразователя

Представьте себе какое-нибудь электронное устройство, например, карманный приемник. Без чего не будет работать, даже если вся электронная схема работает? Ответ здесь напрашивается сам собой. Конечно, если в него не вставлять батарейки.То есть нормальным питанием мы ему не обеспечим. Преобразователь тоже не исключение, как и любое электронное устройство, ему тоже нужно питание. А теперь представьте, что в приемнике вы хотите переключиться с одной радиостанции на другую, что в этом случае вы будете делать … конечно, поверните ручку настройки, или там тумблером переключимся на другую диапазон. А как насчет конвертера? Ведь на спутниковую тарелку не залезешь, что ни крутишь, ни переключаешь.

Так разработчики пришли к идее управлять конвертером удаленно, по тому же кабелю, по которому идет спутниковый сигнал. Итак, чтобы управлять переключением типа поляризации, на преобразователь подается другое напряжение, как если бы на примере карманного приемника (представьте, если бы у него нет ручки настройки или переключателя диапазонов), когда переключаясь с одной радиостанции на другую, мы изменим количество батареек в батарейном отсеке. Допустим, одна радиостанция будет транслироваться, если в приемнике четыре батареи, а другая – если их шесть.

В преобразователе с линейной поляризацией, если используется вертикальная (V) поляризация, то на него подается мощность равная 13… 14 вольт, а если горизонтальный (H), то 18 … 19 вольт. Здесь, думаю, принцип вам понятен.

Теперь о главном минусе использования одного преобразователя на два приемных устройства через разветвитель, так сказать, в чем его суть.

Дело в том, что спутниковый преобразователь может питаться только одним напряжением единовременно. То есть либо 14 вольт, либо 18 вольт. А это значит, что поляризация может быть только либо вертикальной (V), либо горизонтальной (H). И вот что мы получаем.Если на спутниковом ресивере вы смотрите телеканал, работающий в вертикальной поляризации, то на компьютере с DVB-картой (или на втором ресивере) вы можете одновременно использовать вертикальную поляризацию, хотя телеканал может быть другим.

Такой недостаток становится очень существенным, если одна спутниковая антенна с преобразователем (имеющим один выход) через разветвитель используется для двух квартир. Один сосед хочет смотреть футбол, другой – какой там фильм, но поляризация этих каналов разная (и не за горами ссора).

Преимущество преобразователя с двумя независимыми выходами состоит в том, что не имеет значения, на каком выходе какая поляризация будет (в данном случае имеются в виду линейные «V» и «H»). К минусам можно отнести гораздо больший вес, чем у преобразователя с одним выходом, и, конечно, дороговизна … Тогда это стоило мне 980 рублей (а на преобразователь с одним выходом я тогда потратил 270 рублей).

Так что если у вас два спутниковых ресивера, то в этом случае лучше использовать именно такой сдвоенный преобразователь.

Ну что ж, осталось прикрепить наш преобразователь к его держателю, ну и конечно же к «Г-образному кронштейну» самой подвесной конструкции спутниковая антенна … Ниже вы можете увидеть, приведенный мной, вариант монтажа сателлита конвертер, щелкнув левой кнопкой мыши по изображению (Фото 9).

Фото 9 Преобразователь на держателе спутниковая антенна .

Параметры спутниковых преобразователей

(маркировка спутниковых преобразователей)

На фотографиях ниже (Фото 1 и Фото 2) показаны два спутниковых преобразователя, с круговой и линейной поляризацией, Ku-диапазон.Как вы могли заметить, внешне они ничем не отличаются, за исключением надписей на их маркировке. Эти преобразователи предназначены для установки специально на офсетную спутниковую тарелку … Ввиду того, что офсетные и прямофокусные антенны имеют существенное различие в способах установки фидеров преобразователей, сами преобразователи делятся на такие. используется для офсетной антенны, а также для спутниковых антенн с прямым фокусом .

Конвертеры для установок

в офсетную антенну спутниковая антенна

Теперь давайте определимся, по каким критериям определяется тип спутникового конвертера.На «Фото 3» показано расположение маркировки для этой модели.

Фото 3 Место маркировки спутникового конвертера (для данной модели).

Для большей наглядности увеличим изображение маркировки преобразователя (фото 4 и 5).

Судя по логотипу, преобразователь был произведен довольно популярным на то время производителем. спутниковое оборудование “Голден Интерстар”.

Вот четыре основных критерия, на которые я стараюсь обращать внимание при выборе спутникового конвертера:

Первые два определяют параметры сигнала, который будет приниматься с выбранного спутника.Третий и четвертый определяют качественные показатели спутникового конвертера.

Тип поляризации – Круговая (правая и левая) и Линейная (вертикальная и горизонтальная).
Диапазон частот – C или Ku.
Коэффициент шума – чем больше этот коэффициент, тем ниже будет качество принимаемого сигнала.
Gain – чем больше этот коэффициент, тем больше будет усилен принимаемый сигнал (следует учитывать, что усиливаются и сам сигнал, и шум).

Ниже на изображении маркировки конвертера (Фото 6 и Фото 7) я выделил некоторые значения разными цветами.

1. CIRCULAR – круговая поляризация. UNIVERSAL – линейная универсальная поляризация.

2. Н.Ф. – 0,2 дБ – коэффициент шума (измеряется в децибелах). Чем ниже коэффициент шума, тем лучше будет сигнал. Есть преобразователи с высоким коэффициентом шума, например 0,3 дБ (или совсем устаревшие 0,6 дБ), они обычно дешевле, но… Я бы не стал экономить на этом параметре (проверено практикой).

Примечание. Шум спутниковых преобразователей диапазона C измеряется не в децибелах, как в преобразователях диапазона Ku, а в градусах Кельвина (например, коэффициент шума 10K).

3. 11,7–12,50 ГГц – это частотный диапазон, к которому относится данный спутниковый преобразователь. В данном случае это будет Ku-диапазон (Ku-диапазон).

Примечание: Производитель решил не указывать на этикетке преобразователя такой параметр, как «усиление».

Как видите, не все параметры указаны на маркировке преобразователя на его корпусе.Поэтому при его покупке смотрите не только на бирку, но и на маркировку, указанную на упаковке (фото 8 и 9), ну или паспорт. Для получения более подробной информации на примере спутникового конвертера с двумя независимыми выходами, произведенного «Golden Interstar», щелкните изображение левой кнопкой мыши.

(маркировка спутниковых преобразователей)

1. Маркировка спутникового преобразователя “Golden Interstar” линейной поляризации с двумя выходами.

2.Маркировка спутникового преобразователя “Golden Interstar” круговой поляризации.

Остальные параметры нам понадобятся при настройке спутникового ресивера (ресивера), там я продолжу обсуждение преобразователей более подробно.

Теперь установите на спутниковую тарелку конвертер, который вы выбрали, и пора остановиться на выборе спутникового ресивера (ресивера), то есть ту модель, которую вы хотите использовать конкретно для ваших требований.

Как вы, наверное, знаете, на тарелке (спутниковой тарелке) есть конвертер спутниковой связи или конвертеры различного назначения.

Нет, это я, цель одна!

Уловите сигнал со спутника и обработайте его красиво. Для того, чтобы в телевизоре появилась красивая картинка.

LNB или спутниковая головка, установленная на приемной спутниковой антенне. Если вы хотите посмотреть фильм со многих спутников, то спутниковый конвертер будет не один, а несколько.

И так у нас есть ясность, что преобразователи предназначены для преобразования принимаемых сигналов, а именно для понижения частотного спектра, линейного переноса его в более низкочастотную область.

Почему такие преобразования?

Необходимость такого преобразования возникает из-за того, что частоты, на которых работают спутники, слишком высоки для передачи по кабелю.

Расшифровка аббревиатуры LNB неоднозначно намекает на главную характеристику преобразователей и это уровень шума, как вы, наверное, догадались, чем меньше шум, тем лучше.

Уровень шума современных преобразователей не играет большой роли, так как обычно он колеблется от 0.От 1 до 0,5 децибел и практически никак не влияет на качество сигнала.

Это устройство LNB или спутниковый конвертер устанавливается на специальном держателе, называемом кронштейном выносной опоры (входит в комплект спутниковой антенны), так что голова находится в фокусе зеркала антенны.

Спутниковые преобразователи можно разделить на группы по нескольким критериям.

Для трансляции телепрограмм со спутника используются 2 диапазона. C-диапазон – это диапазон частот от 3,4 до 4.2 ГГц. Ku-диапазон – это диапазон частот от 10,7 до 12,75 ГГц. Ku-диапазон слишком широк, поэтому он разделен на 2 поддиапазона: нижний (10,7–11,7 ГГц) и верхний (11,7–12,75 ГГц).

Конвертер Ku-диапазона содержит два гетеродина для работы с обоими поддиапазонами. Как правило, для верхнего поддиапазона используется гетеродин 10,6 ГГц, а для нижнего – 9,75 ГГц.

LNB бывают с круговой (круговой) и линейной (универсальной) поляризацией. Поляризация спутникового сигнала бывает двух типов: левая-правая (круговая) и вертикально-горизонтальная (линейная).

Разные операторы спутникового ТВ работают с разной поляризацией. Наиболее распространенные из них представлены ниже:

Триколор ТВ -CIRCULAR
NTV Plus -CIRCULAR
Telecard- UNIVERSAL
Continent TV -UNIVERSAL
Rainbow TV -UNIVERSAL

LNB различаются количеством независимых выходов. Существуют преобразователи с одним (SINGLE), двумя (TWIN), четырьмя (QUAD) и восемью (OCTO) выходами. Если вы покупаете конвертер для просмотра спутникового ТВ только на одном телевизоре, то вам нужен конвертер с одним выходом.

Если предполагается установка комплекта на 2 телевизора, то преобразователь соответственно должен быть с двумя выходами. Иногда, чтобы не вводить много проводов в квартиру, вместо того, чтобы поставить, например, преобразователь на четыре вывода, используется делитель спутникового сигнала.

Внешне действительно выглядит эстетично и в некоторых случаях намного удобнее, но не следует забывать, что при использовании делителя в нагрузку попадает около 5 децибел шума, что негативно скажется на качестве сигнала.

Но в некоторых случаях без перегородки не обойтись, когда дом уже закончен и разводка для эфирного телевидения. В этом случае без разделителя не обойтись.

Помните!

Средний преобразователь может прослужить от одного до пяти лет, в зависимости от факторов окружающей среды, в основном от обилия дождя и влажности.

Бывают также случаи, когда из-за производственного брака преобразователь выходит из строя в течение пары недель с момента установки.

Но даже в этом случае нет смысла искать правду, так как нереально доказать, что причина поломки нереальна по качеству сборки преобразователя, а гарантия на них, как правило, составляет не применяется.

Считается, что новый легче купить, чем отремонтировать. Но это тоже не панацея для всех. Поскольку о новом конвертере мы уже заговорили, вот новинка для уверенного приема 4K.

Универсальный преобразователь с линейной поляризацией (2 выхода).

Inverto Essential Converter – идеальное решение для спутникового вещания по всей Европе, позволяющее максимально эффективно использовать вашу антенну.

Разработчики Inverto Essential позаботились о фильтре сигнала 4G / LTE, поэтому мобильные сети нового поколения не мешают отличному приему этого конвертера!

Что уместно: низкий коэффициент шума, низкий фазовый шум, совместимость с DVB-S2 (HDTV) и 4K Ultra HD, низкое энергопотребление, высокая кросс-полюсная производительность.

Основные характеристики:

Низкий фазовый шум, совместимость с DVB-S2 (HDTV)
Технология Ultra Low Noise ULN +
Низкое энергопотребление
Высокие кросс-поляризационные характеристики
Высокая стабильность частоты
Уровень шума: 0,3 дБ (ULN +), тип. . (0,7 дБ макс.)
Нижний диапазон входного сигнала: 10,70-11,70 ГГц
Верхний диапазон входного сигнала: 11,7-12,75 ГГц
Нижний диапазон выходного сигнала: 950-1950 МГц
Верхний диапазон выходного сигнала: 1100-2150 МГц
Нижняя частота гетеродина: 9,75 ГГц
Верхний LO: 10. 60 ГГц
Водонепроницаемый корпус
Количество розеток: 2

Как определить, неисправен ли преобразователь?

Синдромов болезни спутникового конвертера не так много.

Итак, при ручном поиске приемник показывает, что уровень сигнала больше 50 процентов, а качество 0 процентов. Но часто такие же индикаторы возникают при ошибочной настройке на другой спутник.

Или даже так … иногда у преобразователей “вылетает поляризация”, или только некоторые из частот.При этом некоторые каналы он не показывает. Приемник отображает на них сообщение «Нет сигнала».

Как правило, эффективное лечение при любых обстоятельствах – замена неисправного преобразователя на новый.
Следует помнить, что новый преобразователь должен иметь ту же поляризацию, что и ранее вышедший из строя.

При самостоятельной установке спутникового конвертера будьте осторожны, чтобы не изменить угол направления антенны, это избавит вас от необходимости перенастраивать антенну на спутник.

Подведем итоги

Функции преобразователя

Преобразователь для преобразования СВЧ в более низкую частоту называется промежуточной (900-2150 МГц). Сигнал на этой частоте передается по кабелю на приемник и поступает на его антенный вход.

Для уменьшения принимаемого частотного спектра в преобразователь встроены один или два гетеродина – стабилизированные высокочастотные источники. Входная частота уменьшается путем вычитания из нее частоты гетеродина.

Преобразователь для усиления принятого сигнала. Ведь сигнал со спутника принимается с очень малой мощностью, совершенно недопустимой в трактах приемного оборудования. Поэтому вторая, не менее важная функция преобразователя – усиление.

Сигнал 13/18 В в современных универсальных преобразователях используется только для переключения поляризации.

Универсальные преобразователи от других полнодиапазонных преобразователей Ku-диапазона отличаются универсальностью сигналов, управляющих переключением диапазонов и поляризацией, а также тем фактом, что эти сигналы передаются по одному и тому же кабелю с промежуточной частотой.

Если есть необходимость принимать радиопередачи в обоих диапазонах (C- и Ku-), вы можете пойти тремя способами:

Сначала установите на антенну два преобразователя, каждый со своим фидом и поляризатором. Но при этом питание хотя бы одного преобразователя не будет полностью в фокусе антенны, что несколько снизит направленность действия антенны;

Во-вторых, , приобретите конструкцию, называемую ротором C / Ku, который включает в себя каналы для диапазонов C и Ku, разделяя принятый поток на две части.C / Ku-роторы выпускаются совмещенными с электромеханическими поляризаторами.

Но при этом наблюдаются ощутимые потери мощности сигналов Ku-диапазона и частые выходы из строя подвижных частей электромеханического поляризатора, особенно при низких температурах;

третий , установить комбинированный преобразователь для приема C- и Ku-диапазонов, который по техническим характеристикам все же уступает отдельным преобразователям.

Преобразователи должны быть опломбированы. В противном случае из-за суточных колебаний температуры внутри преобразователя образуется конденсат, что приводит к ухудшению его параметров и, в конечном итоге, к выходу из строя.

Помимо недостаточной герметичности, возможны и другие варианты дефектов конструкции, например, сильное повреждение при воздействии солнечных лучей или перепадах температур.

Доехали до места про со офсетной спутниковой тарелкой, читали.

Поломки бывают, застраховаться от таких уловок при покупке довольно сложно. Вот видео, которое может помочь вам с ремонтом головы:

Кроме того, рассмотрите конкретно настройку LNB, что и почему, а главное, что я делаю до наступления холодов, а также рекомендую то же самое весной.

Удачи Друзья!

Оборудование для цифрового телевидения – это то, что вы можете купить в нашем магазине. Наша компания работает на рынке наземного и спутникового оборудования с 2003 года и большинство наших клиентов уже знакомы нам в лицо.
Для постоянных клиентов нашего интернет-магазина действует система скидок, которая рассчитывается автоматически согласно присвоенному лично вам номеру купона.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия программного обеспечения для спутниковых и наземных приставок… Все приемники проверены на работоспособность.
Наша компания занимается доставкой оборудования как по Москве, так и по всей России. Большинство курьерских компаний имеют соглашения о льготных тарифах на доставку.
В нашем интернет-магазине вы можете найти практически любую технику, которая может вам понадобиться для приема спутникового и эфирного телевидения. Мы постарались сделать процесс заказа удобным для всех. Если вы планируете заказать не один товар, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы собираетесь подобрать оборудование для приема спутникового телевидения, то вам следует перейти во вкладку меню «Спутниковое телевидение», если для приема эфирного или кабельного телевидения, то «Наземное телевидение» и т. Д. Если у вас возникли вопросы в процессе оформления заказа, вы можете воспользоваться онлайн-чатом, который находится на каждой странице интернет-магазина, или заказать обратный звонок.
Надеемся, что в интернет-магазине цифрового ТВ Вы сможете потратить минимум времени на заказ необходимого оборудования.

Спутниковое телевидение сегодня частый гость почти в каждом доме.Им очень удобно пользоваться как в городской квартире, так и на даче, где набор спутникового телевидения просто необходим, чтобы скрасить однообразные, праздные будни.

Итак, было принято решение подключить спутниковое телевидение, и даже был выбран оператор спутникового вещания … Поздравляем!

Осталось только выбрать подходящий конвертер для приема каналов Триколор ТВ. В чем основные отличия существующих моделей, и какими параметрами следует руководствоваться при выборе устройства, мы поговорим дальше.

Конвертер – это название внешней части антенны, которая служит для приема радиосигнала и передачи его по кабелю на приемник, так что после преобразования сигнал может идти прямо на телевизор.

Другие встречающиеся названия, относящиеся к продукту:

Конвектор. Так называют устройство те, кто имел дело со спутниковым ТВ;
Зав. Это жаргон, используемый профессиональными мастерами;
LNB. Вы можете найти такое упоминание в литературе.Эта аббревиатура расшифровывается как «малошумящий блок», что означает малошумящий блок.

Последнее определение является основным параметром, которым нужно руководствоваться при выборе преобразователя. В настоящее время для всех продуктов, представленных на рынке, этот уровень довольно низкий и составляет от 0,1 до 0,5 децибел. На этом уровне устройство практически не влияет на уровень шума. Однако если уровень выше, от него следует отказаться.

Преобразователь закреплен на специальной штанге, или удлинителе, как его еще называют, и установлен таким образом, чтобы приемная часть находилась в фокусе отраженного от антенны сигнала.Конвертер используется для приема сигнала со спутника.

Какие существуют варианты устройства

Прежде всего, рассмотрим основные типы преобразователей, такие как:

преобразователи диапазона C;
Преобразователи Ku-диапазона.

Основное отличие – разный частотный диапазон принимаемого сигнала. В первой группе устройств он находится в диапазоне от 3400 до 4200 МГц, во второй – от 10700 до 12750 МГц.

В нашей стране устройства первого типа практически не используются и, как следствие, найти их в продаже практически невозможно, тем не менее, при покупке преобразователя нужно обращать особое внимание на этот показатель, чтобы устройство будет корректно работать в будущем.

Все российские операторы Для спутникового телевидения для передачи сигнала используется Ku-диапазон. Это тип конвертера, который вы выбираете.

Если вы приобретаете устройство не у официального представителя Триколор, обязательно проверьте его рабочий диапазон, чтобы избежать конфликтов в работе оборудования.

Кроме того, покупая преобразователь для Триколор ТВ, нужно убедиться, что он относится к типу преобразователей круговой поляризации, об этом будет свидетельствовать надпись «Круг» на упаковке товара.

Также существуют преобразователи линейной поляризации с надписью Universal в обозначении. Такие устройства не подходят для Триколор ТВ. Будь осторожен! Несмотря на обозначение Universal, что переводится как «универсальный», преобразователи с такой маркировкой линейны, а не универсальны. А в нашем случае они не подходят!

На какие параметры нужно обратить внимание

Для пользователя наиболее важным параметром будет количество входов на устройстве, потому что это зависит от того, сколько телевизоров вы можете подключить к одной пластине.Возможны следующие варианты:

ОДИНОЧНЫЙ. Имеет один вход;
TWIN. Устройство имеет два входа;
QUAD. Конвертер имеет 4 входа;
OCTO. Редко используемый 8-ходовой вариант.

Сколько телевизоров вы собираетесь подключить к спутниковому ТВ, зависит от того, сколько входов будет на устройстве. Не забывайте также, что вам также понадобится несколько кабелей, а если вы подключите к спутниковому телевидению три телевизора, вам потребуется проложить 3 кабеля от тарелки до дома.

Конечно, можно использовать спутниковый разветвитель, чтобы уменьшить количество входов в преобразователе и сэкономить деньги на прокладке кабеля. Однако важно помнить, что такие устройства, несмотря на все возможные нововведения, все же создают уровень помех не менее 5 дБ (децибел), что плохо скажется на качестве принимаемого сигнала. Поэтому лучше сразу взять устройство на необходимое количество входов и оплатить прокладку кабеля, чтобы в полной мере насладиться качественным спутниковым телевидением, которое Триколор предоставляет своим клиентам.Разделитель также не будет работать, если вы подписаны на несколько операторов спутникового ТВ.

Какую ценовую группу выбрать

Все зависит от того, в каком городе России вы живете. Спутник компании «Триколор» занимает позицию, ориентированную на нашу долготу, а уровень сигнала в большинстве городов отличный. Поэтому можно взять не очень дорогой приемник, на качестве сигнала это никак не отразится. Это касается всех, кто находится в зоне> 50 дБ, практика показывает, что конвертеры всех ценовых групп отлично работают с Триколор ТВ!

Некоторые мастера предлагают своим покупателям ставить несколько приемников на одну пластину, и хотя Триколор в этом случае обеспечит работу, все же лучше поставить один преобразователь на несколько входов, качество сигнала будет выше.

Главное при покупке преобразователя не экономить, и не покупать дешевые. китайские аппараты, с отличными характеристиками это обычно не так.

Как понять, что качество конвертера оставляет желать лучшего? Все очень просто – если HD-картинка на каналах расслаивается на «квадраты», значит, устройство работает плохо, и вы сделали неправильный выбор в пользу экономии.

Преобразователь – одна из основных частей спутникового ТВ, и на этом не нужно экономить.

Что делать, если ваше устройство не работает

Конвертер – это устройство для приема сигнала спутникового ТВ, понять, что он не работает, можно по самому главному признаку – отсутствию или снижению качества принимаемого сигнала.

Очень важно, прежде чем обвинять преобразователь в потере сигнала, исключить все другие признаки:

Плохая погода. Сигнал может на короткое время ухудшиться, это редко, но бывает;
Повреждение кабеля. Убедитесь, что нигде на линии нет повреждений;
Плохой контакт. Это также может вызвать ухудшение сигнала. Проверьте все соединения и убедитесь, что нигде нет отключения;
Плохо установлена карта абонента или нет средств на счете.

Все эти и другие возможные причины отсутствия сигнала следует исключить перед непосредственным прикосновением к преобразователю. Устройство устройство достаточно надежное и не должно выходить из строя.

Не экономьте и не покупайте конвертеры сомнительного качества из непроверенных источников.Не приглашайте для монтажа спутниковой системы непрофессиональных мастеров, проверяйте качество закупаемой продукции, запрашивайте сертификаты качества. Не берите преобразователи, не соответствующие заявленным в статье параметрам.

А лучше всего просто обратиться к оператору спутникового телевидения Триколор ТВ и заказать фирменный аппарат под свои нужды. А еще вы можете вызвать мастера Триколор для правильной установки и настройки системы.

Сделав эти простые шаги, вы сможете обеспечить себя высококачественным спутниковым телевидением в любой точке нашей красивой и большой страны.Также не забывайте, что на официальное оборудование, установленное сертифицированными специалистами, распространяется гарантийное обслуживание.

Наслаждайтесь качеством сигнала с оператором Триколор ТВ!

Спутниковое вещание передается посредством передачи волн на очень коротких сантиметровых частотах. Для этого используются два уровня: Ku-диапазон (от 10,7 до 12,75 ГГц), C-диапазон (3,5-4,2 ГГц). При таких значениях электромагнитная волна, имея способность преодолевать более 35 тысяч километров от спутника до домашней антенны, в кабеле мгновенно затухает.Спутниковые преобразователи служат для промежуточного, более низкого показателя. По международным стандартам спектр этой частоты находится в диапазоне 900-2150 МГц. Затем эти частоты передаются по специальному кабелю на микроволновый вход приемника.

Общий принцип работы

Для уменьшения принимаемого частотного спектра в преобразователь встроена пара гетеродинов со стабилизаторами источника. высокие частоты … Уменьшение входной метрики выполняется вычитанием из нее частоты гетеродина.

Еще один нюанс – сигнал приходит с малой исчезающей мощностью. Это недопустимо в трактах принимающих устройств. В связи с этим вторая важная функция спутниковых преобразователей – усиление принимаемых импульсов. Следует отметить, что устройство накапливает не только полезный сигнал, но и входящие параллельные шумы. Устройство также добавляет свой фон, как и любое другое подобное устройство. В английской интерпретации преобразователи обозначаются как Low Noise Block (LNB), что подчеркивает особенность любого устройства этого типа с точки зрения низкого уровня шума.

Прибор и оборудование

В приемной части между антенной и преобразователем спутникового ТВ есть еще два элемента – поляризатор и питатель. Все детали собраны в единую конструкцию, помещены в фокус антенного устройства … Цель подачи – более тщательно использовать зеркальную поверхность и поддерживать максимальное усиление усиления антенны. Поляризатор служит установкой для выбора необходимого типа поляризации.

Комплектация рассматриваемых устройств может быть следующей:

Выпуск преобразователей отдельно.
Модели со встроенным поляризатором.
Конструкция, в которой сочетаются подача со смещением и поляризатор.

В первом варианте спутниковый преобразователь оканчивается прямоугольным фланцем, второй вариант – круглым элементом, а третий вариант – облучателем.

При выборе корма необходимо учитывать его форму, которая должна подходить к стыкам с используемой антенной. Кроме того, следует обратить внимание на офсетный или прямой фокус приемного элемента, а также на отношение фокусного расстояния к диаметру антенны.Для офсетных моделей подходит показатель от 0,6 до 0,8, а для моделей с прямым фокусом должен быть 0,3-0,5. Лучшим вариантом станет покупка антенны в комплекте с облучателем, что гарантирует их совместимость на все сто процентов.

Критерии выбора

На выбор преобразователя спутниковой антенны влияют несколько факторов. Главный из них – используемый частотный диапазон. Европейские спутники в основном вещают в Ku-диапазоне. Некоторые российские компании работают на тех же частотах.

Второй тип устройств – преобразователь С-диапазона. Эти частоты предназначены для профессионального приема. Некоторые модели доступны с преобразователями комбинированного типа. На рынке представлено множество моделей, агрегатирующихся с Ku-диапазоном. Стоит отметить, что ширина этого индикатора составляет 2,055 ГГц. Он не дает возможности синхронно переводить сигнал на промежуточную частоту. В связи с этим он разделен на три потока (ГГц):

FSS – 10.7 – 11,8.
DBS – 11,8 – 12,5.
Телеком – 12,5 – 12,75.

Спутниковые преобразователи второго и третьего диапазонов ориентированы на прием определенных пакетов.

Универсальные модификации

Большинство выпускаемых преобразователей агрегатируются с Ku-диапазоном. Они оснащены двумя гетеродинами, которые преобразуют высокие и низкие частоты. Элементы переключаются с помощью сигнала, который транслируется от приемника через кабель, используемый для приема промежуточной частоты от преобразователя.

Современные устройства, по сравнению со своими предшественниками, имеют универсальный дизайн, переключение диапазонов в них осуществляется с помощью тонального сигнала. Универсальный круговой спутниковый преобразователь отличается количеством сигналов, используемых для переключения диапазонов и поляризации.

Частота гетеродина в таких устройствах составляет от 9,75 до 10,6 ГГц. Такая конструкция значительно упрощает настройку приемника, вплоть до автоматической настройки после выбора соответствующего пункта меню.

Спутниковые преобразователи для Триколора

Желающим взять сразу оба диапазона можно посоветовать несколько вариантов. Реально установить на антенну пару преобразователей с собственным поляризатором и питанием. В этом случае один из каналов будет немного не в фокусе, что уменьшит фактор направленности. Этот путь считается довольно хлопотным.

Второй вариант – купить устройство роторного типа C / Ku, содержащее оба ленточных питания, раздваивающих поток входящего сигнала.Такие элементы снабжены поляризаторами электромеханического типа. Такая конструкция упрощает процесс установки, но имеет ряд недостатков. Во-первых, наблюдается заметная потеря мощности импульсов Ku-диапазона. Во-вторых, частые поломки подвижных частей ротора, особенно при минусовых температурах.

Наконец, третий вариант считается самым простым. Вам просто нужно установить комбинированный конвертер, который еще не получил большого распространения.

Поляризатор

Это устройство позволяет более эффективно использовать частотный диапазон передаваемых волн, что удваивает количество транслируемых программ.Настраивая частоту нужного канала, синхронно устанавливают требуемую поляризацию. Например, линейный спутниковый преобразователь при поляризации генерирует вертикальные и горизонтальные волны. Круговой аналог генерирует правые и левые импульсы кругового типа.

Поляризатор фильтрует волны и передает в преобразователь только импульсы одной выбранной полярности. Следует отметить, что российские спутники обладают преимущественно круговым эффектом, а европейские аналоги – линейной системой … Для надежного приема круговых волн устанавливается еще один элемент – деполяризатор, преобразующий круговую полярность в линейное направление.

Дискретность изменения поляризации – еще один параметр различия поляризаторов. В универсальных моделях самолет дискретно изменен на 90 градусов. Также существуют электромагнитные устройства, плавно меняющие плоскость поляризации, и варианты с механическим перемещением зонда. Из-за наличия подвижных частей электромеханические модификации менее надежны и требуют от приемника трех управляющих импульсов, в отличие от магнитных аналогов, которых достаточно для двух сигналов.

Фазовая модуляция

С появлением цифровых пакетов типа «Триколор» и «НТВ Плюс» популярность приобрела европейская схема приема, основанная на использовании полярной антенны и универсального преобразователя . .. Это связано с для высококачественного сигнала и цифрового вещания большинства программ. Фазовая модуляция очень чувствительна к трансформациям, что может привести к неисправностям при использовании магнитного поляризатора. Кроме того, это требует использования определенных материалов для пластины деполяризатора.Используемые компоненты представляют собой диэлектрики, предназначенные для работы с микроволновыми импульсами.

Если вы решили установить магнитный поляризатор, вам потребуется дополнительно приобрести преобразователь с прямоугольным фланцем и облучатель. При разводке сигнала на несколько квартир оптимально использовать спутниковый круговой преобразователь (2 выхода или 4 выхода). Обычно они оснащены встроенным поляризатором (напряжение – 13-18 В). По типу выходных импульсов такие устройства подразделяются на варианты с одной или двумя парами идентичных выходов с независимым переключением поляризации и диапазонов.Подобные устройства подходят для подключения 2-4 квартир. Второй тип – с выводами, отображаемыми по вертикальной и горизонтальной поляризации плюс двойное разделение диапазонов при наличии 4 выходов. Эти устройства рассчитаны на большое количество абонентов.

Двухвыходные преобразователи

Этот тип устройств удобен для тех, кто планирует ограничиться приемом верхнего или нижнего диапазона. При такой схеме на один вход приемника подается импульс горизонтального типа, а на другой – вертикальный.Аналоги этой модификации с четырьмя выходами используются в кабельных сетях или для организации приема небольших групп. Во втором случае прием с выходов преобразователя осуществляется через коммутаторы для последующей раздачи абонентам.

В схемах с совместным использованием более высокие стандарты предъявляются к усилению сигнала. Эта величина измеряется в децибелах, допустимый ее показатель колеблется в пределах 50-70 дБ.

MxL802 – MaxLinear

MaxLinear Inc.(«MaxLinear») настоящим предоставляет Пользователю этой модели IBIS / BSDL для конкретного продукта MaxLinear неисключительную непередаваемую лицензию на использование этой модели IBIS / BSDL для конкретного продукта MaxLinear на следующих условиях.

Перед использованием этой модели IBIS / BSDL для конкретного продукта MaxLinear пользователь должен ознакомиться со следующими ограничениями на использование. Если Пользователь не принимает эти условия, модель IBIS / BSDL для конкретного продукта MaxLinear не должна использоваться или загружаться.

Пользователю предоставляется эта лицензия только на использование модели IBIS / BSDL для конкретного продукта MaxLinear для внутреннего использования, и ему не предоставляются права на продажу, ссуду, аренду, аренду или лицензирование модели IBIS / BSDL для конкретного продукта MaxLinear в полностью или частично или в измененной форме кому-либо, кроме Пользователя.Пользователь может изменить модель IBIS / BSDL для конкретного продукта MaxLinear в соответствии со своими конкретными приложениями, но права на производные работы и такие модификации принадлежат MaxLinear.

Эта модель IBIS / BSDL для конкретного продукта MaxLinear предоставляется на условиях «КАК ЕСТЬ», и MaxLinear не дает абсолютно никаких гарантий в отношении информации, содержащейся в данном документе. MaxLinear ОТКАЗЫВАЕТСЯ И ПОЛЬЗОВАТЕЛЬ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.Весь риск, связанный с качеством и производительностью, лежит на Пользователе. Соответственно, компания MaxLinear НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ, ВКЛЮЧАЯ ЛЮБЫЕ УПУЩЕННЫЕ ПРИБЫЛИ ИЛИ ДРУГИЕ СЛУЧАЙНЫЕ, КОСВЕННЫЕ, ПРИМЕРНЫЕ ИЛИ КАРАТНЫЕ УБЫТКИ, ВОЗНИКАЮЩИЕ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ / ПРИМЕНЕНИЯ ПРОДУКЦИИ MaxLinear. BSDL. Кроме того, MaxLinear оставляет за собой право вносить изменения без предварительного уведомления для повышения надежности, функциональности или дизайна. MaxLinear не передает никаких лицензий в соответствии с патентными правами или любыми другими правами интеллектуальной собственности, включая права третьих лиц.

MaxLinear не обязана обеспечивать обслуживание или поддержку модели IBIS / BSDL для конкретного продукта MaxLinear.

Block Up Converter (BUC) – все RF

Заполните форму ниже и выберите производителей, от которых вы хотите узнать цену.

Определить требования
Контактная информация
Резюме

Введите ваши требования *

Ваш запрос будет отправлен выбранным производителям.

Пожалуйста, укажите ваше требование

Продолжить

Ваша контактная информация
Имя: NA
Эл. Почта: NA
Телефон: NA
Компания: NA
Страна: NA
Состояние: NA
Адрес: NA
Ваш запрос будет отправлен выбранным производителям.
отправка …. Пожалуйста, подождите !!!
Что такое преобразователь блокировки?
Блочный повышающий преобразователь (BUC) используется для передачи сигналов на спутники. Он преобразует сигнал с низкой ПЧ в более высокие частоты для передачи на спутник. Помимо преобразования частоты с повышением частоты, они также усиливают сигналы. При выборе BUC необходимо учитывать следующие параметры:
1. Входная / промежуточная частота: Промежуточная частота, которая вводится в BUC. Это низкая частота, которую необходимо преобразовать с повышением частоты и усилить перед передачей из системы.
2. Выходная / РЧ частота: Выходная частота блочного преобразователя.Это также часто обозначается с использованием диапазонов IEEE / Radar, таких как Ku Band, Ka Band, X Band и т. Д.
3. Коэффициент усиления: Коэффициент усиления, обеспечиваемый BUC.
4. Напряжение постоянного тока: Это напряжение, которое необходимо приложить к BUC для работы.
все, что есть в РФ блочные преобразователи от ведущих производителей. Вы можете использовать инструменты параметрического поиска, чтобы сузить круг продуктов на основе ваших требований, таких как диапазон частот, уровень мощности и т. Д. Как только вы найдете продукты, которые соответствуют вашим потребностям, вы можете загрузить таблицы данных, сравнить их и получить расценки.Котировки, запрошенные через все RF, направляются производителям, которые свяжутся с вами и сообщат подробности. Таким образом, вы можете легко связаться с несколькими производителями, введя свою информацию один раз, что избавит вас от хлопот по поиску подходящего контактного лица в каждой компании.
Глоссарий спутниковых терминов
Глоссарий спутниковых терминов
Глоссарий спутниковых терминов
Все материалы размещены на этот сайт © 2000 Издательство Дизайна, 800 Siesta Way, Сонома, Калифорния 95476.
| А | B | C | D | E | F | G | H | Я | J | K | L | M | N | О | P | Q | R | S | Т | U | V | W | X | Y | Z |
А …
АКТЫ
Передовые коммуникационные технологии Спутниковое. Проект экспериментального спутника НАСА для демонстрации использования диапазона Ka (30/20 ГГц) услуги.
Усилитель
Устройство, используемое для повышения мощности электронного сигнал.
Амплитудная модуляция (AM)
Сигнал основной полосы частот изменяет амплитуду или высота несущей волны для создания желаемого информационного содержания.
Аналог
Форма передачи информации, характеризующаяся непрерывным переменные величины, в отличие от цифровой передачи, которая характеризуется дискретными битами информации с числовыми шагами.Аналоговый сигнал реагирует на изменения света, звука, тепла и давления.
Аналого-цифровое преобразование (АЦП)
Процесс преобразования аналоговых сигналов в цифровое представление. DAC представляет собой обратный перевод.
АНИК
Канадская внутренняя спутниковая система, передающая Сеть Канадской радиовещательной корпорации (CSC) транслирует каналы по всей страна. Эта система также предоставляет услуги междугородной передачи голоса и данных. по всей Канаде, а также некоторые трансграничные услуги в США и Мексику.
Антенна
Устройство для приема и передачи радиоволн. В зависимости от использования и рабочей частоты антенны могут иметь вид из цельного куска проволоки, диполя, сетки, такой как массив яги, рог, спираль, сложная параболическая тарелка или фазовый массив активных электронные элементы практически любой плоской или извилистой поверхности.
Диафрагма
Открытая площадь поперечного сечения антенны. к спутниковому сигналу.
Апогей
Самая дальняя точка на эллиптической спутниковой орбите. с поверхности земли. Геостационарные спутники, поддерживающие круговые орбиты вокруг Земли сначала выводятся на высокоэллиптические орбиты с апогеем 22 237 миль.Когда спутник связи достигает соответствующий апогей, запускается ракетный двигатель для размещения спутника на его постоянную круговую орбиту 22 237 миль.
Апогейный ударный двигатель (АКМ)
Ракетный двигатель запущен для обращения по орбите и развертывания спутника на геостационарную орбиту.
Apstar (Азиатско-Тихоокеанская звезда)
Название китайской спутниковой системы, предоставляющей коммерческие видеоуслуги в область.
Арабсат
Это спутниковая организация Arabsat со штаб-квартирой в Эр-Рияде, Саудовская Аравия. Предоставляет региональные телекоммуникационные услуги для Среднего Восточный регион.
AsiaSat
Спутниковая система, охватывающая материковую часть Азии.
Асинхронная связь
Поток данных направляется через сеть как сгенерированный, а не организованный. блоки сообщений.Большинство персональных компьютеров отправляют данные в этом формате. (См. Банкомат)
Асинхронный режим передачи (ATM)
Это новая форма сверхбыстрой коммутации пакетов, работающая на скоростях в Гигабит / сек.
Затухание
Потеря мощности электромагнитных сигналов между точки передачи и приема.
Контроль за отношением
Ориентация спутника относительно земля и солнце.
Поднесущая аудио
Несущая между 5 МГц и 8 МГц, содержащая звук. (или голосовая) информация внутри видеоносителя.
Автоматическая регулировка частоты (AFC)
Цепь, которая автоматически регулирует частоту сигнала.
Автоматическая регулировка усиления (AGC)
Схема, которая автоматически регулирует усиление усилитель, так что уровень выходного сигнала практически постоянен для изменения уровни входного сигнала.
AZ / EL Крепление
Крепление антенны, требующее двух отдельных регулировок переходить от одного спутника к другому;
Азимут
Угол поворота (по горизонтали) относительно земли. параболическая антенна должна быть повернута насквозь, чтобы указывать на конкретный спутник на геостационарной орбите. Азимутальный угол для любого конкретного спутника может быть определен для любой точки на поверхности земли, дающей широту и долгота этой точки. Он определяется по отношению к прямому северу как вопрос легкого удобства.
В …
B-Mac
Способ передачи и скремблирования телевизионных сигналов. В таких передачах сигналы MAC (мультиплексированные аналоговые компоненты) мультиплексируются по времени. с цифровым пакетом, содержащим оцифрованный звук, синхронизацию видео, авторизацию, и информация.
Обратный рейс
Наземный канал связи, соединяющий землю. станции к локальной коммутационной сети или населенному пункту.
Отсрочка
Процесс снижения уровней входной и выходной мощности лампы бегущей волны для получения более линейной работы.
Полосовой фильтр
Активная или пассивная цепь, пропускающая сигналы в желаемая полоса частот для прохождения, но препятствует передаче сигналов извне эта полоса пропускания от прохождения.
Пропускная способность
Мера использования или емкости спектра (частоты). Для Например, для передачи голоса по телефону требуется полоса пропускания около 3000 циклов в секунду (3 кГц). Телеканал занимает полосу пропускания 6 млн. циклов в секунду (6 МГц) в наземных системах. В спутниковых системах большая полоса пропускания от 17,5 до 72 МГц используется для расширения или “дизеринга” телевизионного сигнала во избежание помех.
Основная полоса
Базовый прямой выходной сигнал на промежуточной частоте на основе полученных непосредственно с телекамеры спутникового телевидения ресивер, или видеомагнитофон. Сигналы основной полосы частот можно просматривать только на студийные мониторы. Для отображения сигнала основной полосы частот на обычном телевидении набор «модулятор» необходим для преобразования сигнала основной полосы частот в один из телевизионные каналы VHF или UHF, на которые можно настроить телевизор получать.
бод
Скорость передачи данных в зависимости от количества сигнальные элементы или символы, передаваемые за секунду. Сегодня большинство цифровых сигналов характеризуются в битах в секунду.
Маяк
Носитель малой мощности, передаваемый спутником, обеспечивающим инженеры-контролеры на местах со средствами мониторинга телеметрии данные, отслеживание спутника или проведение экспериментов по распространению радиоволн.Этот маяк слежения обычно представляет собой рупорную или всенаправленную антенну.
Ширина луча
Угловая или коническая форма луча, проецируемого антенной. Большие антенны имеют более узкую ширину луча и могут обнаруживать спутники в пространство или плотный транспортный поток на земле, точнее. Более узкая ширина луча таким образом, обеспечивается более высокий уровень мощности и, следовательно, более высокая производительность связи.
Птица
Сленговое обозначение спутника связи, расположенного в геостационарной зоне. орбита.
Бит
Единая цифровая единица информации
Частота ошибок по битам
Доля последовательности битов сообщения, которая находится в ошибка. Коэффициент битовых ошибок 10-6 означает, что в среднем имеется одна ошибка. на миллион бит.
Битрейт
Скорость цифровой передачи, измеряемая в битах. в секунду.
Заглушка
Обычный телевизионный сигнал состоит из 30 отдельных неподвижные изображения или кадры отправляются каждую секунду.Они происходят так быстро, что человеческий глаз стирает их вместе, создавая иллюзию движущихся картинок. Этот является основой телевизионных и кинематографических систем. Интервал гашения это та часть телевизионного сигнала, которая появляется после одного изображения фрейм отправляется и до того, как будет передан следующий. В течение этого периода времени могут быть отправлены специальные сигналы данных, которые не будут приняты обычный телевизионный приемник.
Преобразователь блокировки
Устройство, используемое для преобразования 3.От 7 до 4,2 кГц сигнал вниз на УВЧ или более низкие частоты (1 ГГц и ниже).
BPSK (двоичная фазовая манипуляция)
Метод цифровой модуляции, при котором фаза несущей может иметь одно из следующих значений: два возможных значения, а именно 0 градусов или 180 градусов.
Широкая балка
Одиночный большой круговой луч, покрывающий большую географическую область.
Радиовещание
Отправка одной передачи нескольким пользователям в определенной группе (сравните с одноадресной передачей).
BSS (вещательная спутниковая служба)
Это обозначение ITU, но DBS или служба прямого вещания – более часто используемый термин в спутниковой индустрии.
Деловое телевидение
Инструмент корпоративных коммуникаций, включающий видеопередачу информации через спутниковое.
Деловое телевидение обычно используется для встреч, презентаций продуктов и обучение.
Подача петли
Фасонный отрезок волновода, направляющий сигнал от источника к МШУ за антенна.
Байпас
Использование спутниковой связи, локальной сети, глобальной сети или городской зоны сеть в качестве альтернативного объекта передачи.
С …
Ремешок C
Это полоса между 4 и 8 ГГц с 6 и 4 Диапазон ГГц, используемый для спутниковой связи. В частности, 3.7 до 4,2 ГГц полоса спутниковой связи используется в качестве частот нисходящей линии связи в тандеме с 5.Диапазон частот от 925 до 6425 ГГц, который служит восходящей линией связи.
Перевозчик
Основной радио-, теле- или телефонный центр частот передать сигнал. Несущая в аналоговом сигнале. модулируется путем манипулирования его амплитуда (делая его громче или тише) или его частота (смещая его вверх или вниз) по отношению к входящему сигналу. Операционные спутниковые операторы в аналоговом режиме обычно модулируются по частоте.
Несущая частота
Основная частота, на которой передается голос, данные или видеосигнал. отправлено.Передатчики СВЧ и спутниковой связи работают в диапазон от 1 до 14 ГГц (ГГц – это один миллиард циклов в секунду).
Отношение несущей к шуму (C / N)
Соотношение принимаемой мощности несущей и шума мощность в заданной полосе пропускания, выраженная в дБ. Эта цифра напрямую связана в G / T и S / N; а в видеосигнале чем выше отношение C / N, тем лучше получил картинку.
Антенна Кассегрена
Принцип антенны, использующий субрефлектор на точка фокусировки, которая отражает энергию к источнику питания или от него, расположенному в вершина основного отражателя.
CATV
Первоначально означало общинное антенное телевидение. Независимые небольшие компании в сельские общины построят большую телевизионную приемную антенну на близлежащая гора, чтобы принимать слабые телевизионные сигналы из далекого мегаполиса. Эти сигналы усиливались, модулировались на телевизионных каналах и отправлялись по коаксиальный кабель, протянутый от дома к дому.
CCITT (теперь TSS)
Comite Consultatif Internationale de Telegraphique et Telephonique.Международная организация, связанная с ITU, которая учреждает во всем мире стандарты для телекоммуникаций. Реорганизован с включением CCIR (стандарты радиосвязи) group) и переименован в TSS (Сектор стандартизации электросвязи).
CDMA
Множественный доступ с кодовым разделением каналов. Относится к множественному доступу схема, в которой станции используют модуляции с расширенным спектром и ортогональные коды чтобы не мешать друг другу.
Канал
Частотный диапазон, в котором конкретный широковещательный сигнал передается.Частоты каналов указаны в США. Федеральной комиссией связи. Телевизионные сигналы требуют Полоса частот 6 МГц для передачи всех необходимых деталей изображения.
CIF
Общий промежуточный формат. Компромиссный формат телевизионного отображения, принятый CCITT, который относительно легко получить как из PAL, так и из NTSC.
Круговая поляризация
В отличие от многих отечественных спутников, в которых используются вертикальные или горизонтальной поляризации, международные спутники Intelsat передают их сигналы в виде вращающегося штопора, поскольку они связаны вниз на Землю.На некоторых сателлитах вращаются как вправо, так и влево. сигналы могут передаваться одновременно на одной и той же частоте; тем самым удвоение пропускной способности спутника для передачи каналов связи.
Зажим
Схема обработки видео, устраняющая рассеяние энергии компонент сигнала из видеосигнала.
Кларк Орбита
Эта круговая орбита в космосе в 22 237 милях от поверхности Земли, на которой размещены геостационарные спутники.Эта орбита был впервые постулирован писателем-фантастом Артуром Кларком в Журнал Wireless World в 1945 году. На эти орбиты выведены спутники, хотя путешествовать вокруг Земли со скоростью тысячи миль в час, кажется, неподвижен, если смотреть из точки на Земле, так как Земля вращается на своей оси с той же угловой скоростью, что и спутник. вокруг земли.
C / № или C / кТБ
Отношение несущая / шум измерено либо на Радиочастоте (RF) или промежуточная частота (IF).
Коаксиальный кабель
Линия передачи, в которой внутренний проводник окружен внешним проводник или экран и разделены непроводящим диэлектриком.
Кодек
Система кодирования / декодирования для цифровой передачи.
Совместное размещение
Возможность нескольких спутников использовать один и тот же приблизительный назначение геостационарной орбиты часто связано с тем, что разные используются полосы частот.
Подкаррлер цвета
Поднесущая, которая добавляется к основному видеосигналу для передать информацию о цвете. В системах NTSC цветовая поднесущая с центром на частоте 3,579545 МГц относительно основной несущей видео.
Common Carrier
Любая организация, эксплуатирующая каналы связи. используются другими людьми. Обычные операторы связи включают телефонные компании как а также владельцы спутников связи RCA, Comsat, Direct Net Telecommunications, AT&T и другие.Требуются общие перевозчики подавать фиксированные тарифы на определенные услуги.
Компандирование
Метод подавления шума, который применяет однократное сжатие на передатчике и дополнительное расширение на приемнике.
Составная основная полоса
Незакрепленный и нефильтрованный выход сателлита. схема демодулятора приемника, содержащая также видеоинформацию как и все переданные поднесущие.
Алгоритмы сжатия
Программное обеспечение, позволяющее кодекам уменьшить количество битов, необходимых для данных хранение или передача.
COMSAT
Коммуникационная спутниковая корпорация (часть Lockheed Martin), которая обслуживает в качестве подписанта США ИНТЕЛСАТ и ИНМАРСАТ.
Конус
Смежные Соединенные Штаты. Короче говоря, все штаты в U. С. кроме Гавайев и Аляски.
Кросс-модуляция
Форма искажения сигнала, при которой модуляция один или несколько операторов РФ накладываются на другого оператора связи.
ЧСУ
Блок обслуживания каналов. Устройство цифрового интерфейса, которое подключает оборудование конечного пользователя к местной цифровой телефонной линии. CSU часто сочетается с DSU (см. Ниже) как CSU / DSU.
К / Т
Отношение несущей к шумовой температуре.
Д …
ДАМА
Множественный доступ с назначением по требованию – высокоэффективный средства мгновенного назначения каналов телефонии в транспондере в соответствии с непосредственными требованиями движения.
DBS
Спутник прямого вещания. Относится к услуге, которая использует спутники для прямой трансляции нескольких каналов телевизионных программ к домашним малогабаритным антеннам.
дБи
Мощность в дБ относительно изотропного источника.
дБВт
Отношение мощности к одному ватту, выраженное в децибелах.
Де-БПСК
Дифференциальная двоичная фазовая манипуляция
De-QPSK
Дифференциальная квадратурная фазовая манипуляция. Децибел (дБ)
Стандартная единица, используемая для выражения отношения двух степеней. уровни.Он используется в сообщениях, чтобы выразить прибыль или убыток в мощность между устройствами ввода и вывода.
Наклон
Угол смещения антенны от оси ее полярной оси. крепление, измеренное в меридиональной плоскости между экваториальной плоскостью и главный луч антенны.
Декодер
Телевизионная приставка, позволяющая домашнему абоненту преобразовать закодированное в электронном виде телевизионное изображение в доступное для просмотра сигнал.Его не следует путать с известным цифровым кодером / декодером. как КОДЕК, который используется вместе с цифровыми передачами.
Deemphasis
Восстановление однородной частотной характеристики основной полосы частот после демодуляции.
Задержка
Время, необходимое для выхода сигнала с момента отправки. станцию через спутник на приемную станцию. Эта передача задержка для односкачкового спутникового соединения очень близка к четверти секунды.
Демодулятор
Схема спутникового приемника, извлекающая или “демодулирующая” “желаемые” сигналы от принимаемой несущей.
Отклонение
Уровень модуляции FM-сигнала, определяемый величина сдвига частоты от частоты основной несущей.
Цифровой
Преобразование информации в биты данных для передачи через провод, оптоволоконный кабель, спутник или по воздуху.Метод позволяет одновременную передачу голоса, данных или видео.
Цифровая интерполяция речи
DSI – средство передачи телефонии. Два и один в полтора-три раза эффективнее, исходя из принципа, что люди говорят только о 40% случаев.
Дискриминатор
Тип FM-демодулятора, используемый в спутниковых приемниках.
Сглаживание
процесс сдвига сигнала спутникового телевидения на 6 МГц вверх и вниз на 36 МГц спектр спутникового транспондера с частотой 30 раз в секунду (30 Гц).В спутниковый сигнал “смешивается”, чтобы распространить энергию передачи в полосе частот намного шире, чем микроволновая печь с общей наземной несущей цепь работает внутри, тем самым сводя к минимуму потенциальные помехи, которые один единственный наземный микроволновый передатчик может вызвать спутниковая передача.
Понижающий преобразователь
Та часть телевизионного приемника фиксированной спутниковой службы (FSS), которая преобразует сигналы микроволнового диапазона 4 ГГц в (обычно) более широко используемый диапазон основной или промежуточной частоты (ПЧ) 70 МГц.
нисходящий канал
Спутник-Земля – половина двусторонней спутниковой связи. Часто используется для описания конца ссылки получателя блюда.
ДСУ
Блок обслуживания данных. Устройство, используемое в цифровой передаче, которое адаптирует физический интерфейс на устройстве DTE к средствам передачи, таким как T1 или E1. DSU также отвечает за такие функции, как синхронизация сигнала. DSU часто связан с CSU (см. Выше) как CSU / DSU.
ДТВ
Цифровое телевидение
Dual Spin
Конструкция космического корабля с основным корпусом спутника. вращается для стабилизации высоты, а узел антенны убирать с помощью двигателя и подшипниковой системы, чтобы постоянно направлять направьте антенну на землю. Таким образом, эта конфигурация двойного вращения служит для создания спутник со стабилизацией вращения.
Дуплексная передача
Возможность одновременной передачи данных между передающей станцией и принимающей станцией.
DVB
Digital Video Broadcasting – Поддерживаемый Европой проект по гармонизации внедрения цифрового видео.
E …
E1
Глобальная цифровая система передачи данных, используемая преимущественно в Европе, которая передает данные со скоростью 2.048 Мбит / с.
E3
Глобальная цифровая система передачи данных, используемая преимущественно в Европе, которая передает данные со скоростью 34,368 Мбит / с.
Наземная станция
Термин, используемый для описания комбинации или антенны, малошумящий усилитель (МШУ), понижающий преобразователь и электроника приемника. использовал принимать сигнал, передаваемый со спутника. Антенны земной станции отличаются по размеру от.От 2 футов до 12 футов (от 65 см до 3,7 метра) размер диаметра, используемый для приема ТВ, до 100 футов (30 метров) в диаметре иногда используется для международной связи. Типичный антенна, используемая для связи ИНТЕЛСАТ, сегодня составляет от 13 до 18 метров или 40 до 60 футов.
Эхоподавитель
Электронная схема, которая ослабляет или устраняет эффект эха на линиях спутниковой телефонии. Подавители эха в основном замена устаревших эхоподавителей.
Эффект эха
Электронное отражение голоса говорящего с задержкой. Это в значительной степени устраняется современными цифровыми эхоподавителями.
Затмение
Когда спутник проходит через линию между Землей и Солнцем или земля и луна.
Eclipse Protected
Относится к транспондеру, который может оставаться включенным во время затмения.
Эл / Аз
Крепление антенны, обеспечивающее независимую регулировку угла места и азимута.
Край зоны действия
Предел определенной зоны обслуживания спутника. Во многих случаях, EOC определяется как на 3 дБ ниже уровня сигнала в луче центр. Однако прием может быть возможен за пределами точки -3 дБ.
EIRP
Эффективная изотропная излучаемая мощность – этот термин описывает мощность сигнала, выходящего из спутниковой антенны или передающего антенна земной станции и используется для определения отношения сигнал / шум и сигнал / шум.В значение мощности передачи в дБВт выражается произведением выходная мощность транспондера и коэффициент усиления передающей спутниковой антенны.
Высота
Наклон спутниковой антенны вверх, измеряемый в градусах. требуется для наведения антенны на спутник связи. Когда. направленный на горизонте угол возвышения равен нулю. Если бы он был наклонен к точке прямо над головой, спутниковая антенна будет иметь высоту 90 градусов.
Энкодер
Устройство, используемое для электронного изменения сигнала, чтобы его можно просмотреть только на приемнике, оснащенном специальным декодером.
Распределение энергии
Низкочастотный сигнал, объединенный с сигналом основной полосы частот до модуляции, для распределения пиковой мощности FM-сигнала по доступной полосе пропускания транспондера чтобы снизить вероятность создания помех наземным услуги связи.
EOL
Окончание срока службы спутника.
Экваториальная орбита
Орбита с плоскостью, параллельной экватору Земли.
ESC
Engineering Service Circuit – голос 300–3400 Гц плюс канал телетайпа (S + DX), используемый для связи земная станция-земная станция и связь между земной станцией и центром управления для целей системы обслуживание, координация и распространение общей системной информации.В аналоговых (FDM / FM) системах для этого доступны два канала S + DX. цель в части основной полосы частот 4000–12000 Гц. В цифровых системах доступны один или два канала, которые обычно Цифровой сигнал 32 или 64 Кбит / с в сочетании с трафиком земной станции цифровой битовый поток. Современное оборудование ESC взаимодействует с любым сочетанием аналоговых сигналов. и цифровых спутниковых операторов, а также наземных транзитных каналов связи с местный коммутационный центр.
Eutelsat
Европейская организация спутниковой связи, штаб-квартира которой находится в г. Париж, Франция. Он обеспечивает спутниковую сеть для Европы и некоторых частей Севера. Африка и Ближний Восток.
Ф …
FCC (Федеральная комиссия связи)
Федеральный регулирующий орган США, состоящий из пяти членов, один из которых назначенный председатель, назначаемый Президентом и утверждаемый Сенатом, который регулирует межгосударственную связь в соответствии с Законом о связи 1934 года.
Ф / Д
Отношение фокусного расстояния антенны к диаметру антенны. А более высокое соотношение означает более мелкое блюдо.
FDMA
Множественный доступ с частотным разделением каналов. Относится к использованию нескольких несущих в одном транспондере, где каждый восходящий канал имеет был назначен частотный интервал и полоса пропускания. Обычно это используется в в сочетании с частотной модуляцией.
Корм
Этот термин имеет как минимум два ключевых значения в данной области спутниковой связи.Он используется для описания передачи видеопрограмма из распределительного центра. Он также используется для описания система питания антенны. Система подачи может состоять из подрефлектора. плюс рупор или только рупор. мощность сигнала просто сильная достаточно, чтобы схема демодулятора приемника могла успешно обнаруживать и восстановить телевизионное изображение хорошего качества с входящего видеосигнала. Используя методы увеличения порогового значения, типичный приемник спутникового телевидения будет успешно обеспечить хорошее качество изображения с шумом входящей несущей 7 дБ.Ниже порога начинается случайный шум, называемый «искры». появиться в видеоизображении. Однако при цифровой передаче сигнал происходит внезапно и резко теряется, когда производительность падает ниже порогового значения.
Рожок подачи
Компонент приемной антенны спутникового телевидения, который собирает отраженный сигнал. от основного поверхностного отражателя и направляет этот сигнал в малошумящий усилитель (МШУ).
FM – частотная модуляция
Метод модуляции, при котором сигнал основной полосы частот изменяет частоту несущая волна.
Порог FM
Точка, в которой мощность входного сигнала достаточно сильна, чтобы включить Схема демодулятора приемника успешно обнаруживает и восстанавливает хорошие качественная телевизионная картинка с входящего видео-носителя.
Фокусное расстояние
Расстояние от центра подачи до центра блюда.
Координатор
Область, на которую направлен основной отражатель концентрирует полученный сигнал.
Зона основания
Карта мощности сигнала, показывающая изолинии EIRP. сигналов равной мощности, поскольку они покрывают поверхность земли. Другой спутниковые транспондеры на одном и том же спутнике часто будут иметь разные следы силы сигнала. Точность следов или контура EIRP данные могут улучшиться с возрастом спутника. Настоящий Однако уровни EIRP спутника имеют тенденцию медленно снижаться по мере того, как возраст космического корабля.
Прямая коррекция ошибок (FEC)
Добавляет уникальные коды к цифровому сигналу в источнике так что ошибки могут быть обнаружены и исправлены на приемнике.
Частота
Количество раз, когда проходит переменный ток. через полный цикл за одну секунду. Один цикл в секунду также обозначается как один герц; 1000 циклов в секунду, один килогерц; 1000000 циклов в секунду, один мегагерц и 1000000000 циклов в секунду. во-вторых, один гигагерц.
Координация частот
Процесс устранения частотных помех между различные спутниковые системы или между наземными микроволновыми системами и спутники. В США эта деятельность опирается на компьютеризированную службу. использование обширной базы данных для анализа потенциальных микроволновых помех проблемы, возникающие между организациями, использующими один и тот же микроволновый диапазон. Поскольку тот же частотный спектр C-диапазона используется телефонными сетями и Компании кабельного телевидения, когда они рассматривают установку заземления станции, они часто получают исследование частотной координации, чтобы определить если будут какие-то проблемы.
Повторное использование частоты
Метод, который максимизирует пропускную способность спутника связи за счет использование специально изолированных лучевых антенн и / или использование двойной полярности.
G …
Прирост
Мера усиления, выраженная в дБ.
GE Америкон
Это крупная американская корпорация, предоставляющая спутниковые системы для внутренних коммуникации.Владеет некоторыми международными спутниками.
Геостационарный
Относится к углу геостационарного спутника с нулем. наклон. поэтому кажется, что спутник парит над одной точкой на земном экватор.
Геостационарная переходная орбита
Эта орбита находится в экваториальной плоскости. Этот тип орбиты имеет эллиптическую форму. формы, с перигеем на 200 км и апогеем на 35870 км.
Геосинхронный
Круговая орбита Кларка над экватором. Для планеты Размер и масса Земли, эта точка находится на высоте 22 237 миль над поверхностью.
Гигагерц (ГГц)
Один миллиард циклов в секунду. Сигналы, действующие выше 3 гигагерца известны как микроволны. выше 30 ГГц они известны как миллиметровые волны. По мере того, как человек движется выше миллиметровых волн, сигналы начинают принимать характеристики световых волн.
Глобальный луч
Диаграмма направленности антенны в нисходящем направлении, используемая спутниками Intelsat, который фактически покрывает одну треть земного шара. Глобальные лучи нацелены в центре Атлантического, Тихого и Индийского океанов соответствующими Спутники Intelsat, позволяющие всем странам по обе стороны океана получить сигнал. Поскольку они передают на такую большую площадь, глобальный луч транспондеры имеют значительно более низкие выходы EIRP на поверхности Земля по сравнению с внутренней спутниковой системой США, которая охватывает только континентальная часть США.Следовательно, земные станции, принимающие глобальный луч, для сигналов нужны антенны гораздо большего размера (обычно 10 метров и выше (например, 30 футов и выше).
Григорианская антенная система с двумя отражателями, использующая параболоидальную основной отражатель и вогнутый эллипсоидальный вспомогательный отражатель.
Глобалстар
Мобильная спутниковая система, которая развертывает сеть из 48 спутников для создать глобальную службу передачи голоса и данных.Эта система поддерживается Qualcomm, Loral и Alcatel.
Г / Т
Достоинства антенны и малошумящего усилителя комбинация, выраженная в дБ. «G» – это чистая прибыль системы, а «T» – шумовая температура системы. Чем выше число, тем лучше система.
Защитный канал
Телеканалы разделены по частотному спектру расположив их на расстоянии нескольких мегагерц друг от друга.Это неиспользуемое пространство служит для предотвращения соседние телеканалы не мешают друг другу.
В … В …
Полутранспондер
Способ передачи двух ТВ-сигналов через один транспондер за счет уменьшения отклонения и мощности каждого ТВ-сигнала уровень. Полутранспондерные ТВ-носители работают обычно на 4–7 дБ ниже мощности насыщения одиночной несущей.
Головная станция
Электронный центр управления – обычно расположен на антенная площадка системы кабельного телевидения – обычно включая антенны, предусилители, преобразователи частоты, демодуляторы и другое сопутствующее оборудование, усиливающее, фильтровать и преобразовывать входящие широковещательные телесигналы в каналы кабельной системы.
Гелиосинхронная орбита
На высоте от 600 до 800 км в квазиполярной плоскости.В спутник постоянно виден из той части Земли в солнечном свете. Используются гелиосинхронные орбиты для спутников наблюдения Земли или изучения Солнца.
HEO
Высокоэллиптическая орбита. Это тип орбиты, используемой российской Молнией. Спутниковая система. Его также называют Чрезвычайно эллиптическая орбита (EEO).
Гц (Гц)
Название, данное основной мере радиочастоты. характеристики.Электромагнитная волна совершает полное колебание от его положительный к отрицательному полюсу и обратно в так называемом цикл. Таким образом, один герц равен одному циклу в секунду.
Высокая частота (HF)
Радиочастоты в диапазоне от 3000 до 30 000 килогерц. КВ радио есть известный как коротковолновый.
Мощный спутник
Спутник с мощностью транспондера 100 Вт или более.
Часовой угол
Направление рулевого управления полярным креплением. Угол, измеренный в экваториальной плоскости между антенным лучом и меридианной плоскостью.
Концентратор
Мастер-станция, через которую все коммуникации, от и между микроклеммами должен течь. в будущем спутники с бортовая обработка позволит отказаться от концентраторов, поскольку сети MESH возможность соединить все точки в сети вместе.
Галактика Хьюза
Внутренняя спутниковая система США, обеспечивающая широкий спектр телекоммуникаций. Сервисы.
Я … Я …
IBS
Деловые услуги ИНТЕЛСАТ.
IFRB
Международный совет по регистрации частот МСЭ – Международный Союз Телекоммуникаций. IFRB регулирует распределение спутниковых орбитальные местоположения.
Наклон
Угол между плоскостью орбиты спутника и экваториальная плоскость Земли.
ИНМАРСАТ
Международная организация морской спутниковой связи сеть спутников для международных передач для всех типов международные мобильные службы, включая морские, авиационные и наземные мобильный.
ИНТЕЛСАТ
Международная организация спутниковой связи управляет сетью спутников для международных передач.
Помехи
Энергия, которая имеет тенденцию мешать приему полезные сигналы, такие как затухание от рейсов авиакомпаний, радиочастотные помехи от соседних каналов или ореолы от отражающих объектов, таких как горы и здания.
Межспутниковая связь – ISL
Радио или оптические каналы связи между спутниками. Они служат соединить созвездия спутников.
ИНТЕРСПУТНИК
Международная организация, созданная Советским Союзом для обеспечения международных связь через сеть спутников Sovie
т.
IRD
Интегрированный приемник и декодер для приема передачи голоса, видео и данных.
Спутниковая система Iridium
Это была сеть из 66 спутников, предназначенная для использования мобильных телефонов, и сейчас она несуществующий.
ISDN – цифровая сеть с интеграцией служб .
Стандарт CCITT для интегрированной передачи голоса, видео и данные. Пропускная способность включает: Интерфейс базовой скорости – BR (144 Кбит / с – 2 канала B и 1 D) и первичная скорость – PRI (1,544 и 2,048 Мбит / с).
ISO
Международная организация по стандартизации. Разрабатывает такие стандарты, как JPEG и MPEG. Тесно связан с CCITT.
Изотропная антенна
Гипотетическая всенаправленная антенна с точечным источником, которая служит в качестве инженерного эталона для измерения усиления антенны.
ITU
Международный союз электросвязи.
Дж … Дж …
Jammer –
Устройство активных электронных контрмер (ЕСМ), предназначенное для отказа от разведывательных данных недружественным детекторам или для нарушения связи.
JPEG
Стандарт ISO Joint Picture Expert Group для сжатия неподвижных изображений.
К … К …
Диапазон Ka
Диапазон частот от 18 до 31 ГГц.
Кбит / с
Килобит в секунду. Относится к скорости передачи 1000 бит в секунду.
Кельвин (К)
Шкала измерения температуры, используемая в научных сообщество.Ноль K представляет собой абсолютный ноль и соответствует минус 459. градусов по Фаренгейту или минус 273 по Цельсию. Характеристики теплового шума LNA измеряются в Кельвинах.
килогерц (кГц)
Относится к единице частоты, равной 1000 Гц.
Клистрон
Микроволновая трубка, которая использует взаимодействие между электронным лучом и радиочастотной энергией в микроволновых резонаторах для усиления сигнала.Клистрон работает по принципам модуляции скорости, очень похожим на те, что используются в ЛБВ, за исключением того, что взаимодействие клистрона происходит в отдельных местах вдоль электронного пучка. Распространенными типами клистронов являются рефлекторный клистрон (генератор, имеющий только один резонатор), двухрезонаторные клистронные усилители и генераторы и многополостные клистронные усилители.
Ku-диапазон
Диапазон частот от 10,9 до 17 ГГц.
Л…
L-образный ремень
Диапазон частот от 0,5 до 1,5 ГГц. Также используется для см. диапазон частот от 950 до 1450 МГц, используемый для мобильной связи.
Арендованная линия
Выделенная цепь, обычно обеспечиваемая телефоном Компания.
Малошумящий усилитель (LNA)
Это предусилитель между антенной и приемник земной станции.Для максимальной эффективности он должен располагаться как как можно ближе к антенне и обычно крепится непосредственно к антенне. получить порт. LNA специально разработан, чтобы вносить наименьший вклад теплового шума к принимаемому сигналу.

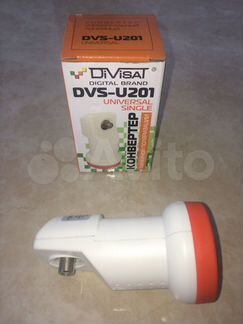

Блочный понижающий преобразователь с низким уровнем шума (LNB)
Комбинация малошумящего усилителя и понижающего преобразователя в одно устройство, подключенное к корму.
Малошумящий преобразователь (LNC)
Комбинация малошумящего усилителя и понижающего преобразователя в одном устройстве антенный пакет.
Низкоорбитальный
На высоте от 200 до 300 км эта орбита используется для определенных типов научные или наблюдательные спутники, которые могут
просматривать различные части Земли под ними при каждом обороте по орбите, поскольку они пролетают над обоими полушариями.
Маломощный спутник
Спутник с мощностью передачи РЧ ниже 30 Вт.
М …
MAC (A, B, C, D2)
Мультиплексированная аналоговая передача цветного компонентного видео система.Подтипы относятся к различным методам, используемым для передачи звука и сигналы данных.
Маржа
Уровень сигнала в дБ, на который спутниковая система превышает минимальные уровни, необходимые для работы.
Главная антенна телевидения (MATV)
Антенная система, обслуживающая концентрацию телевидения например, в многоквартирных домах, отелях или мотелях.
Спутник средней мощности
Спутник генерирует мощность передачи от 30 до 100 Вт.
мегагерц (МГц)
Относится к частоте, равной одному миллиону герц, или циклов в секунду.
Микроволновая печь
Прямая видимость, передача сигналов точка-точка на высокой частоте. Многие системы кабельного телевидения принимают некоторые телевизионные сигналы от удаленное расположение антенны с антенной и системой, соединенной микроволновое реле. Микроволны также используются для передачи данных, голоса и всего прочего. виды передачи информации.Рост волоконно-оптических сетей имел тенденцию ограничивать рост и использование микроволновых реле.
СВЧ-помехи
Помехи, возникающие при наведении наземной станции на удаленном спутнике принимает второй, часто более сильный сигнал от местный телефонный наземный микроволновый релейный передатчик. Микроволновые помехи может также производиться ближайшими радиолокационными передатчиками, а также самим солнцем.Перемещение антенны всего на несколько футов часто полностью устраняет микроволновые помехи.
Модем
Устройство связи, которое модулирует сигналы на передающей стороне и демодулирует их на принимающей стороне.

Модуляция
Процесс управления частотой или амплитудой оператора связи в отношении входящего видео, голоса или сигнала данных.
Модулятор
Устройство, модулирующее несущую. Найдены модуляторы как компоненты в радиовещательных передатчиках и спутниковых транспондерах. Модуляторы также используются компаниями кабельного телевидения для размещения видеотелевизора в основной полосе частот. сигнал на желаемый канал VHF или UHF. Домашние видеомагнитофоны также имеют встроенные модуляторы, которые позволяют записанной видеоинформации воспроизводиться с помощью телевизионного приемника, настроенного на УКВ канал 3 или 4.
Молния
Российская внутренняя спутниковая система, работающая с высокоэллиптическими спутниками, которые возвышались над высокими широтами территорий СССР.
MPEG
Группа экспертов по движущимся изображениям, неформальная группа по стандартам телевизионной индустрии.
MPEG-2
Согласованный стандарт, охватывающий сжатие данных (кодирование и кодирование) для цифрового телевидения.
MPEG-2 MP @ HL
Main Provile на высоком уровне – согласованная система с гораздо более высокой скоростью передачи данных, принятая для предоставления телевидения высокой четкости в широкоэкранном формате.
Множественный доступ
Возможность более чем одного пользователя иметь доступ к транспондеру.
Оператор нескольких систем (MSO)
Компания, которая управляет более чем одной системой кабельного телевидения.
Многоточечная распределительная система (MDS)
Обычный оператор связи, получивший лицензию FCC на управление вещательной системой. всенаправленный объект микроволновой передачи в пределах данного города, как правило несущие телевизионные сигналы
Multicast
Multicast – это подмножество широковещательной рассылки, которое расширяет концепцию широковещательной рассылки от одного до многих, позволяя «отправлять одну передачу многим пользователям в определенной группе, но не обязательно всем пользователям в этой группе.”
Мультиплексирование
Методы, позволяющие осуществлять несколько одновременных передач по одной цепи.
Mux
Мультиплексор. Объединяет несколько разных сигналов (например, видео, аудио, данные) на единый канал связи для передачи. Демультиплексирование разделяет каждый сигнал на принимающей стороне.
N …
НАБ
Национальная ассоциация телерадиовещателей.
НАСА (Национальное управление по аэронавтике и исследованию космического пространства)
Агентство США, управляет американской космической программой, включая размещение коммерческих и военные спутники через парк космических кораблей.
НАСДА
Национальное агентство космического развития Японии.
NCTA
Национальная ассоциация кабельного телевидения.

Шум
Любая нежелательная и немодулированная энергия, которая всегда присутствует. до некоторой степени в пределах любого сигнала.
Коэффициент шума (NF)
Термин, который является показателем качества устройства, например LNA или приемник, выраженный в дБ, который сравнивает устройство с идеальным устройство.
NTIA
Национальное управление по телекоммуникациям и информации является подразделением Министерство торговли США, занимающееся телекоммуникационной политикой правительства США, установление стандартов и распределение радиочастотного спектра.
Затухание нутации
Процесс коррекции нутационных эффектов вращающегося спутника которые по сути похожи на качающийся волчок. Использование активных элементов управления нутацией реактивные двигатели.
NTSC – Национальный комитет по телевизионным стандартам
Видеостандарт, установленный в США (RCA / NBC} и принят во многих других странах. Это 525-строчное видео с Поднесущая цветности 3,58 МГц и 60 циклов в секунду.
О …
OFTEL
Управление электросвязи правительства Соединенного Королевства. Этот блок часть Министерства промышленности регулирует телекоммуникации в США. Королевство.
Период обращения
Время, необходимое спутнику для совершения одного кругосветного плавания. своей орбиты.
П …
Пакетная коммутация
Метод передачи данных, при котором сообщения делятся на сообщения стандартного размера. пакеты для большей эффективности маршрутизации и транспортировки по сети.
PAL – Система чередования фаз
Немецкий стандарт телевидения, основанный на 50 циклах в час. вторая и 625 строк.
Параболическая антенна
Самая часто встречающаяся антенна спутникового ТВ, требуется его название происходит от формы блюда, математически описываемой как парабола. Функция параболической формы – фокусировать слабый микроволновый сигнал. попадание поверхности тарелки в единственную точку фокусировки перед блюдо.Именно в этом месте обычно располагается рупор.
PBS (система общественного вещания)
Внутренний США сеть теле- и радиовещания.
Перигей
Точка на эллиптической орбите спутника, ближайшая к поверхности Земля.
Perigee Kick Motor (PKM)
Ракетный двигатель, запущенный для вывода спутника на геостационарную переходную орбиту с низкой околоземной орбиты, особенно с орбиты STS или шаттла, от 300 до Высота 500 миль.
Период
Время, необходимое спутнику, чтобы совершить один оборот своего орбита.
Система чередования фаз (PAL)
Европейская система цветного телевидения несовместима с американским телевидением NTSC. система.
ФАПЧ
Тип электронной схемы, используемой для демодуляции спутниковых сигналов.
Поляризация
Техника, используемая проектировщиком спутников для увеличения пропускная способность спутниковых каналов передачи за счет повторного использования спутника частоты транспондеров.В схемах линейной кросс-поляризации половина транспондеры передают свои сигналы на землю в вертикально поляризованном Режим; другая половина горизонтально поляризует свои нисходящие ссылки. Хотя два набора частот перекрываются, они сдвинуты по фазе на 90 градусов и будут не мешают друг другу. Чтобы успешно получить и расшифровать эти сигналов на Земле, земная станция должна быть оборудована правильно поляризованным рупор для выбора сигналов с вертикальной или горизонтальной поляризацией в качестве желанный.
В некоторых установках рупор имеет возможность одновременного приема вертикального и горизонтального сигналов транспондера, и маршрутизация их в отдельные LNA для доставки на два или более спутников телевизионные приемники. В отличие от большинства отечественных спутников, серия Intelsat используйте технику, известную как левая и правая круговая поляризация.
Вращатель поляризации
Устройство, регулируемое вручную или автоматически. для выбора одной из двух ортогональных поляризаций.
Полярное крепление
Антенный механизм, позволяющий управлять как по высоте и азимут через вращение вокруг единственной оси. В то время как астроном полярная монтировка имеет ось, параллельную оси Земли, спутник Земля станции используют измененную геометрию полярной монтировки, которая учитывает склонение компенсировать.
Полярная орбита
Орбита, плоскость которой параллельна полярная ось земли

Транспондер защищенного использования
Спутниковый транспондер, предоставленный общим оператором связи программисту с встроенный страховой полис.Если транспондер защищенного использования выходит из строя, общий оператор связи гарантирует программисту, что он перейдет на другой транспондер, иногда предотвращая доступ другого незащищенного программиста к другой транспондер.
PTT – Управление почтовой телефонной и телеграфной связи
Относится к прямо или косвенно контролируемым эксплуатирующим агентствам. правительствами, отвечающими за телекоммуникационные услуги в большинстве стран мира.
Импульсно-кодовая модуляция
Метод модуляции с временным разделением, в котором аналоговый сигналы дискретизируются и квантуются с периодическими интервалами в цифровые сигналы.Наблюдаемые значения обычно представлены закодированным расположением 8 бит, из которых один может быть для контроля четности.
Q …
QPSK
Квадратурная фазовая манипуляция – это метод цифровой модуляции, в котором несущая фаза может иметь одну из четырех возможные значения 0, 90, 180, 270 градусов на эквиваленте 90 градусов вращение. Есть еще более продвинутые концепции, основанные на 8-фазном (45 градусов) вращения), 16 фаз (22.Вращение на 5 градусов) и так далее до 32 фаз и т. Д.
R …
Отключение из-за дождя
Потеря сигнала в диапазонах Ku или Ka из-за поглощения и повышение температуры, вызываемой шумом неба, вызванное сильными дождями.
Приемник (Rx)
Электронное устройство, которое позволяет конкретному спутнику сигнал, который должен быть отделен от всех остальных сигналов, принимаемых земной станцией, и преобразует формат сигнала в формат для видео, голоса или данных.
Чувствительность приемника
Выражается в дБм, это говорит о мощности детектора. должен принимать для достижения определенных характеристик основной полосы частот, например, указанного коэффициент битовых ошибок или отношение сигнал / шум.
RF адаптер
Дополнительный модулятор, соединяющий выход спутникового телевидения приемник на вход (антенна терминалы) телевизора пользователя.Радиочастотный адаптер преобразует видеосигнал основной полосы частот, поступающий от спутникового ресивера на радиочастоту RF сигнал, который может быть настроен телевизором на 3 или 4 канале УКВ.
Маршрутизатор
Устройство сетевого уровня, определяющее оптимальный путь, по которому должен пересылаться сетевой трафик. Маршрутизаторы пересылают пакеты из одной сети в другую на основе информации сетевого уровня.
С…
Спутник
Современная релейная станция электронной связи движется по орбите на высоте 22 237 миль над экватором, двигаясь по фиксированной орбите в та же скорость и направление земли (около 7000 миль в час с востока на запад).
Спутниковый терминал
Спутниковая земная станция только для приема, состоящая из антенного рефлектора (обычно параболической формы), рупор, малошумящий усилитель (МШУ), понижающий преобразователь и ресивер.
SAW (Поверхностная акустическая волна)
Тип фильтра с крутым фронтом, используемый в полосе модулирующих сигналов или ПЧ секции спутниковое приемно-передающее оборудование.
Скалярная подача
Тип рупорной антенны, в которой используется серия концентрических кольца для захвата сигналов, отраженных в сторону фокуса параболической антенны.
Скремблер
Устройство, используемое для электронного изменения сигнала, чтобы его можно просмотреть или услышать только на приемнике, оснащенном специальным декодером.
Secam
Цветной телевизор. система, разработанная французами и использовался в СССР. Secam обрабатывает 625 строк на кадр и 50 строк на кадр. циклов в секунду, но несовместимо с европейским PAL системы или системы NTSC США.
SFD – Плотность стаурации
Мощность, необходимая для достижения насыщения одного канала ретранслятора на спутнике.
Боковой лепесток
Внеосевой отклик антенны.
Отношение сигнал / шум (S / N)
Соотношение мощности сигнала и мощности шума. Видео Отношение сигнал / шум от 54 до 56 дБ считается отличным отношением сигнал / шум, т.е. качественный. Отношение сигнал / шум видео от 48 до 52 дБ считается хорошим соотношением сигнал / шум на головная станция для кабельного телевидения.
СИЛВО
Организация, созданная в середине 1980-х годов для мониторинга повторного использования частот.
Односторонняя передача
Возможность передачи только в одном направлении между передающей станцией и принимающей станцией.
Один канал на несущую (SCPC)
Метод, используемый для передачи большого количества сигналов по один спутниковый транспондер.
Одиночная боковая полоса (SSB)
Форма амплитудной модуляции (AM), при которой одна из боковых полос и AM носитель подавлены.
перекос
Корректировка, компенсирующая небольшую разницу в угол между одинаковыми ощущениями полярности, создаваемыми двумя или более спутниками.
Наклон
Длина пути между спутниками связи и соответствующая земная станция.
Слот
Продольное положение на геостационарной орбите в котором «припаркован» спутник связи.Над Соединенными Штатами, спутники связи обычно размещаются в слотах, которые с интервалом от двух до трех градусов.
SMATV (главная спутниковая антенная система)
Добавление земной станции к системе MATV для приема спутниковых программ.
СНГ
Сбор спутниковых новостей, как правило, с помощью транспортабельной тележки.
Снег
Форма шума, воспринимаемого телевизионным приемником, вызывающая по слабому сигналу.Снег характеризуется чередованием темных и светлых точек. случайным образом появляются на кинескопе. Чтобы исключить снег, более чувствительный необходимо использовать приемную антенну или обеспечить лучшее усиление в приемнике (или в обоих).
Отключение солнечной энергии
Отключение солнечной энергии происходит, когда антенна смотрит на спутник, и солнце проходит позади или около спутника и в пределах поля вид на антенну.Это поле зрения обычно шире, чем ширина луча. Отключения солнечной энергии можно точно спрогнозировать по срокам для каждого объекта.
Искры
Вид спутникового телевидения “снег”, вызванный слабым сигналом. В отличие от наземный телевизионный снег VHF и UHF, имеющий более мягкую текстуру, блестки более резкие и более угловатые шумовые «всплески». Как и в случае с наземный прием, чтобы исключить искры, либо спутниковая антенна должна увеличиться в размерах, либо малошумящий усилитель должен быть заменен на тот, который имеет более низкую шумовую температуру.
Спектр
Диапазон электромагнитных радиочастот, используемых в передача голоса, данных и телевидения.
Перелива
Спутниковый сигнал, попадающий в места за пределами определенный край зоны покрытия диаграммы направленности.
Стабилизация отжима
Форма спутниковой стабилизации и ориентации что достигается за счет вращения внешней части космического корабля вокруг его ось с фиксированной скоростью.
Разветвитель
Пассивное устройство (без активных электронных компонентов) который распределяет телевизионный сигнал, передаваемый по кабелю, на два или более пути и отправляет его нескольким получателям одновременно.
Точечный луч
Сфокусированная диаграмма направленности антенны, отправленная в ограниченный географический площадь. Точечные лучи используются отечественными спутниками для доставки определенных транспондеров. сигналы в географически четко определенные области, такие как Гавайи, Аляска и Пуэрто-Рико.
Расширенный спектр
Передача сигнала с использованием гораздо более широкой полосы пропускания и мощность, чем обычно требуется. Спектр распространения также включает использование более узких сигналов со скачкообразной перестройкой частоты через различные части транспондера. Оба метода создают низкий уровень помех. Между пользователями. Они также обеспечивают безопасность, поскольку появляются сигналы. как если бы они были случайным шумом для неавторизованных земных станций.Оба военных и гражданские спутниковые приложения были разработаны для передачи с расширенным спектром.
ССМА
Множественный доступ с расширенным спектром. Относится к частотному множественному доступу или техника мультиплексирования.
SSPA
Твердотельный усилитель мощности. Твердотельное устройство VSLI которая постепенно заменяет лампы бегущей волны в спутниковой связи системы, потому что они легче и надежнее.
Канцелярия
Незначительные корректировки орбиты, проводимые для поддержания орбитальное назначение спутника в выделенном «квадрате» внутри геостационарная дуга.
Поднесущая
Второй сигнал «совмещен» с основным сигналом для переноса Дополнительная информация. При передаче спутникового телевидения видео изображение передается по основному носителю.Соответствующий звук отправлено через поднесущую FM. Некоторые спутниковые транспондеры несут до четыре специальных поднесущих звука или данных, сигналы которых могут или не могут быть относящиеся к основному программированию.
Подспутниковая точка
Уникальное место над земным экватором, закрепленное за каждым геостационаром. спутниковое.
Суперполос
Полоса частот от 216 до 600 МГц, используемая для фиксированной и мобильной радиосвязи и дополнительные телеканалы по кабельной системе.
Синхронизация (Sync)
Процесс ориентации передатчика и приемника цепи должным образом, чтобы их можно было синхронизировать. Домашние телевизоры синхронизируются входящим синхросигналом с телекамеры в студиях 60 раз в секунду. Горизонтальные и регуляторы вертикального удержания на телевизоре используются для настройки приемника схемы к приблизительным частотам синхронизации входящего телевизионного изображения и синхроимпульсы в сигнале затем точно настраивают схемы на точную частота и фаза.
т …
Т1
Битовая скорость передачи 1,544 миллиона бит в секунду. Это тоже эквивалентно интерфейсу первичной скорости ISDN для США. Европейский T1 или E1. скорость передачи составляет 2,048 миллиона бит в секунду.
Канал T3 (DS-3)
В Северной Америке – цифровой канал со скоростью передачи данных 45,304 Мбит / с.
Телеконференция
Электронная многолокационная, многопользовательская конференция с использованием аудио, компьютера, видеосистемы с медленным сканированием или с полной скоростью.
Teledesic
Название США. предложенная спутниковая система LEO, которая будет развертывать 840 спутников для глобальных телекоммуникаций Сервисы.
Telstar
AT&T Корпорация сохранила свой товарный знак на имя Telstar и в настоящее время управляет своей внутренней спутниковой системой под названием Telstar.
Наземное ТВ
Обычные “эфирные” VHF (очень высокая частота) и UHF (сверхвысокая частота). частота) телевизионных передач, которые обычно ограничиваются эффективным диапазон 100 миль или меньше.Передатчики наземного телевидения работают на частотах от 54 до 890 мегагерц, что намного ниже, чем от l4 / l2 до 6/4 миллиарда Герцовые (гигагерцовые) микроволновые частоты, используемые спутниковыми транспондерами.
Трехосная стабилизация
Тип стабилизации космического корабля, при котором корпус сохраняет фиксированное положение относительно
орбитальный след и земная поверхность. Базовые оси – качение, защемление, и рыскание по морской аналогии.
Расширение порога
Метод, используемый приемниками спутникового телевидения для улучшения качества сигнала. коэффициент шума приемника примерно на 3 дБ (50%).При использовании малых приемные антенны, специально оборудованный приемник с расширением порога функция может иметь значение между получением приличного изображения или отсутствием изображения вообще.
Подруливающее устройство
Небольшая осевая форсунка, используемая во время повседневной работы. Это часто работает на бензине или биотопливе. Со временем ионные двигатели, вероятно, заменят такие подруливающие устройства.
TI – Наземные помехи
Помехи спутниковому приему, вызванные наземными микроволновыми печами передающие станции.
Переходная орбита
Высокоэллиптическая орбита, которая используется в качестве промежуточной ступени для размещения спутники на геостационарную орбиту.
Передатчик
Электронное устройство, состоящее из генератора, модулятора. и другие цепи, которые производят радио или телевизионные электромагнитные волновой сигнал для излучения в атмосферу антенной.
Транспондер
Комбинированный приемник, преобразователь частоты и передатчик пакет, физически являющийся частью спутника связи.Транспондеры имеют типичная выходная мощность от пяти до десяти ватт, работа в полосе частот с полоса пропускания от 36 до 72 мегагерц в диапазонах L, C, Ku, а иногда и Ka или, как правило, в микроволновом диапазоне, за исключением мобильных спутников коммуникации. Спутники связи обычно имеют от 12 до 24 бортовых транспондера, хотя INTELSAT VI на крайнем конце имеет 50.
Переключение транспондера
Одна земная станция, оснащенная TDMA, может увеличить свою пропускную способность за счет доступа к несколько лучей нисходящей линии связи путем переключения с одного транспондера на другой.В таком конфигурации количество доступных транспондеров должно быть эквивалентно квадрат количества балок, которые соединяются между собой или перекрещиваются.
ТСС
Сектор стандартизации электросвязи. Установление мировых стандартов организация, возникшая в результате объединения CCITT (Консультативный комитет по телефонии и телеграфии) и CCIR (Консультативный комитет по Международное радио).
Под ключ
Относится к системе, которая поставляется, устанавливается и иногда управляется одним продавец или производитель.
ТВРО
Терминалы только приема телевидения, в которых используются антенные отражатели и связанное с ним электронное оборудование для приема и обработки телевидения и аудиосвязь через спутник. Обычно небольшие домашние системы.
Настройка
Процесс настройки схемы электронного приемника для оптимизации его работы.
ЛБВ (лампа бегущей волны)
Микроволновая трубка специальной конструкции, использующая широкополосную схему, в которой пучок электронов непрерывно взаимодействует с направляемым электромагнитным полем для усиления микроволновых частот.
TWTA (усилитель бегущей волны)
Комбинация источника питания, модулятора (для импульсных систем) и лампы бегущей волны, часто помещенная в общий корпус.
U …
Сверхвысокая частота (UHF)
Официально диапазон частот от 300 до 3000 МГц. На телевидении использование, относится к набору частот, начиная с 470 МГц, каналы УВЧ обозначены от 14 до 70.
Одноадресная
Одноадресное приложение передает копию каждого пакета каждому получателю.
восходящий канал
Земная станция, используемая для передачи сигналов на спутник.
USAT
Терминал со сверхмалой апертурой. Это относится к очень маленьким терминалам для DBS. и другие спутниковые приложения, где терминал может быть очень маленьким (до 50 cms).
В…
В.35
Стандарт ITU-T, описывающий синхронный протокол физического уровня, используемый для связи между устройством доступа к сети и пакетной сетью. V.35 чаще всего используется в США и Европе и рекомендуется для скорости до 48 Кбит / с.
Радиационные пояса Ван Аллена
Это два радиационных пояса высокого уровня, обнаруженные спутником Explorer. разработан докторомВан Аллен из Калифорнийского технологического института. Эти пояса, которые очень разрушительны к спутникам связи состоит из двух поясов сильно заряженных частиц и нейтроны высоких энергий.
VBI
Вертикальный интервал гашения.
Тестовый сигнал с интервалом по вертикали
Метод, с помощью которого вещатели добавляют тестовые сигналы к закрытой части вертикальный интервал. Обычно помещается в строки с 17 по 21 как в первом поле, так и в два.
Очень высокие частоты (VHF)
Диапазон частот от 30 до 300 МГц; также телеканалы 2-13.
VSAT
Терминал с очень малой апертурой. Относится к малым земным станциям, обычно в диапазоне от 1,2 до 2,4 метра. Терминалы с малой апертурой менее 0,5 метры иногда называют терминалами со сверхмалой апертурой (USAT)
КСВ
Коэффициент стоячей волны напряжения. Измерение несоответствия в кабеле, waveg
C-Band – обзор | Темы ScienceDirect
7.1 Введение
Светоизлучающие диоды (СИД), работающие в диапазоне ультрафиолетового (УФ) -C (<280 нм), имеют широкий спектр применения, начиная от дезинфекции и контроля, заканчивая обработкой поверхности и отверждением (Kneissl and Rass, 2016; Khan et al. al., 2008; Hirayama et al., 2014; Kneissl et al., 2011; Muramoto et al., 2014). В последние годы был достигнут огромный прогресс в реализации высококачественных квантовых ям AlGaN для светодиодов и лазеров, работающих в диапазоне UV-C. Высокая внутренняя квантовая эффективность (IQE) около 60% была измерена для квантовых ям AlGaN, излучающих в диапазоне длин волн 240–250 нм (Zhang et al., 2012; Bhattacharyya et al., 2009). Более того, с использованием объемной подложки AlN, IQE около 80% было измерено для длин волн излучения 258 нм (Bryan et al., 2015). Кроме того, с введением In, IQE в 86% был достигнут на длине волны 280 нм (Hirayama et al., 2014). Также были разработаны различные стратегии для улучшения проводимости типа p , включая использование сверхрешеток AlGaN (Cheng et al., 2013; Allerman et al., 2010), поляризационного допирования (Li et al., 2011; Simon et al., al., 2010) и альтернативный материал типа p , такой как нитрид бора (Majety et al., 2012; Watanabe et al., 2004). Внешняя квантовая эффективность (EQE) 10,4% была достигнута для светодиодов, работающих на длине волны 278 нм (Шаталов и др., 2012). Тем не менее, характеристики УФ-светодиодов с квантовыми ямами AlGaN в диапазоне длин волн 210–260 нм намного уступают характеристикам светодиодов на основе GaN, работающих в синем и близком к УФ-диапазонах длин волн, включая высокое рабочее напряжение, низкую выходную мощность. уменьшенный EQE и короткий срок службы.Например, напряжение включения 210 нм, излучающих светодиоды из AlN c , составляет около 20 В, а EQE на порядки ниже 1% (Taniyasu et al., 2006). С другой стороны, хотя сообщалось о УФ-лазерах на AlGaN с оптической накачкой до 214 нм (Takano et al., 2004; Shatalov et al., 2006; Xie et al., 2013; Li et al., 2014; Sakai et al., ., 2010; Wunderer et al., 2012; Martens et al., 2014) порог генерации на 214 нм составляет 9 МВт / см ⁻², что намного выше, чем у лазеров с оптической накачкой, работающих на длине волны 250–260 нм (~ 41 кВт см ⁻²) (Li et al., 2014; Wunderer et al., 2012). Более того, не было никаких демонстраций лазеров с электрической накачкой, работающих в УФ-B / C-диапазонах с использованием традиционных структур с квантовыми ямами. На сегодняшний день лазеры на квантовых ямах AlGaN могут работать только на длине волны 336 нм или более при пороговых плотностях тока порядка десятков кА · см ⁻² (Taketomi et al., 2016; Okawara et al., 2015; Yoshida et al. др., 2011, 2008а, б; Kneissl et al., 2007).
Проблемы, связанные с глубокими УФ-светодиодами и лазерами с квантовыми ямами AlGaN, включают наличие большой плотности дислокаций и дефектов, неэффективное легирование типа p , низкую эффективность вывода света и большое поле поляризации.Эти проблемы могут быть потенциально решены с помощью наноструктур по ряду причин. (1) Эффективная релаксация деформации из-за большого отношения поверхности к объему обещает почти бездефектные нанопроволоки и значительно снижает пьезоэлектрическое поле поляризации (Zhao et al., 2013b; Consonni et al., 2011; Sarwar et al., 2015a; May et al., 2016; Glas, 2006). (2) Включение Mg-легирующей примеси может быть значительно увеличено в структурах нанопроволоки благодаря уменьшенной энергии образования (Zhao et al., 2013а, 2015б, 2012; Fang et al., 2015). (3) Большая площадь поверхности нанопроволок может быть полезна для вывода света. За последнее десятилетие был достигнут огромный прогресс в структурах нанопроволок InGaN и их применении в светодиодах и лазерах видимого диапазона (Nguyen et al., 2015, 2013, 2012, 2011a, b; Wang et al., 2015; Frost et al., 2014; Джахангир и др., 2015). Прогресс в структурах нанопроволок InGaN и их применении в устройствах можно найти в нескольких недавних обзорных статьях (Fathololoumi et al., 2011; Zhao et al., 2015г). Недавно с использованием молекулярно-лучевой эпитаксии (MBE) были продемонстрированы УФ-светодиоды с нанопроволокой Al (Ga) N и лазеры с длинами волн излучения до ~ 240 нм (May et al., 2016; Zhao et al., 2015b; Kent et al., 2014; Carnevale et al., 2013; Wang et al., 2013; Sarwar et al., 2016, 2015b; Zhao et al., 2016a, b, 2015a, c, e, 2016a; Li et al. , 2015b; Sadaf et al., 2017).
В этой главе книги мы даем обзор последних достижений в области выращивания нанопроволок Al (Ga) N методом МПЭ и демонстрируем высокоэффективные светодиоды и лазеры на основе нанопроволоки Al (Ga) N.В разделе 7.2 мы обсуждаем рост и характеристики нанопроволок Al (Ga) N. В разделе 7.3 мы представляем характеристики УФ-светодиодов с нанопроволокой Al (Ga) N. В разделе 7.4 мы рассматриваем недавний прогресс, достигнутый в области лазеров на основе нанопроволок AlGaN. Выводы и перспективы на будущее обсуждаются в разделе 7.5.
Меморандум о взаимопонимании подписан по передаче технологий для производства преобразователей постоянного тока в постоянный HMC
Спутниковый центр ISRO (ISAC), Бангалор, является ведущим центром ISRO по проектированию, разработке, изготовлению и тестированию всех спутников индийского производства.Одним из приоритетов центра является разработка и продвижение важнейших технологий, обеспечивающих самостоятельность Индийской космической программы. Компания ISAC спроектировала, разработала и провела испытания преобразователя постоянного тока с гибридной микросхемой (HMC) мощностью 30 Вт для использования в космосе.
Преобразователи постоянного тока в постоянный широко используются в спутниках для преобразования переменного входного напряжения от солнечной батареи и батареи в несколько регулируемых напряжений постоянного тока в соответствии с требованиями подсистемы. Преобразователи HMC, которые переключаются на высокой частоте, имеют более высокий КПД, меньшие размеры, вес и улучшенное управление температурой по сравнению с линейными регуляторами.Этот преобразователь разработан Power Systems Group of ISAC и основан на прямой топологической коммутации на частоте 250 кГц.
Задача заключалась в разработке преобразователя HMC, который отвечал бы электрическим характеристикам с высокими требованиями к надежности для использования в космосе с минимальными размерами и массой. Критические проблемы при реализации преобразователя постоянного тока в постоянный HMC:
Разработка преобразователя постоянного тока HMC с большой рассеиваемой мощностью и возможностью регулирования тока со строгими характеристиками регулирования линии и нагрузки.
Реализация преобразователя HMC с минимальными габаритами и массой.
Завершите электрические испытания преобразователя на уровне подложки перед упаковкой.
Специальный процесс крепления для включения подузла трансформатора с сердечником электролита внутри HMC вместе с уникальной последовательностью сборки для реализации преобразователя HMC.
Преобразователь постоянного тока в постоянный ток HMC с указанными выше задачами для космического применения был реализован с использованием инновационной технологии обработки толстых пленок , состоящей из пятнадцати новых процессов и семи специальных узлов, а также уникальной последовательности сборки, которая была разработана собственными силами компании. Оборудование HMC ISAC.Все новые процессы и специальные узлы, а также уникальные методы их крепления были аттестованы для использования в полете в рамках строгой программы аттестации процессов.
Первая партия летных преобразователей HMC готова к использованию на спутниках. Чтобы удовлетворить большое количество требований к DC-DC преобразователям для нескольких спутниковых программ ISRO, предлагается производить эти HMC-преобразователи через существующих квалифицированных поставщиков HMC. В связи с этим, недавно ISAC подписал три меморандума о взаимопонимании с M / s Centum Electronics, Бангалор, M / s KHMD Bengaluru и M / s VCB Electronics, Pune для передачи технологических ноу-хау для производство преобразователей постоянного тока в постоянный HMC.
Преобразователи постоянного тока в постоянный HMC
Меморандум о взаимопонимании подписывается с поставщиками по передаче технологий для производства преобразователей постоянного тока в постоянный HMC
ООО «ИМПО-РФ Утилизед Солюшнз» | BUC
Наше внимание уделяется решениям спутниковой связи, которые поддерживают высокую линейную мощность, надежность полупроводников, низкое энергопотребление и компактные размеры, начиная с уровней линейной мощности от 5 Вт и выше. В мощных преобразователях частоты Ka-диапазона SAGE Satcom используется высокочастотная технология твердотельного арсенида галлия (GaAs) и нитрида галлия (GaN), что обеспечивает лучшее в отрасли энергопотребление и компактность.
Команда SAGE SatCom имеет обширный опыт в разработке и интеграции высокочастотных продуктов, включая широкополосные повышающие / понижающие преобразователи частоты, широкополосные низко- и высокоточные полупроводниковые усилители мощности, трансиверы, LNB, широкополосные драйверные модули, линейные драйверные модули, маломощные BUC для привода TWTA. , а также различные технологии объединения мощности в волноводе.
Возможности компании в области проектирования дополняются надежным исполнением операций и поддержкой клиентов, в которой работают более 600 сотрудников, которые поддерживают потребности наших клиентов.SAGE Satcom является частью ведущего глобального поставщика телекоммуникационных решений, сертифицированного по стандартам ISO 9001: 2008 и ISO 14001: 2004, с центром исследований и разработок в Северной Америке и производственными предприятиями мирового класса в области радиосвязи и радиосвязи в Северной Америке и Азии.
Блочные повышающие преобразователи SatCom
Линейный блочный преобразователь мощностью 20 Вт в Ka-диапазоне:
Линейный блочный преобразователь SAGE SatCom Ka-Band 20 Вт обеспечивает линейную мощность 20 Вт в самом компактном корпусе, доступном в отрасли.Частотная гибкость одного 20 Вт BUC покрывает весь диапазон частот Ka от 29 до 31 ГГц, упрощая планирование системы, логистику и резервирование. Гибкость мониторинга и управления (M&C) BUC повышается за счет использования интерфейсов RS-485 и HTTP (Ethernet). Техническое обслуживание также улучшается за счет использования сменных предохранителей и вентиляторов.
Компактность и малый вес твердотельного линейного преобразователя частоты Ka-Band мощностью 20 Вт позволяет устанавливать его непосредственно на коромысле антенны, что дает превосходное конечное решение для более крупных конкурирующих продуктов, требующих монтажа на пьедестале.
Линейный трансивер 5 Вт в Ka-диапазоне
Приемопередатчик SAGE SatCom в Ka-диапазоне обеспечивает линейную мощность 5 Вт в самом компактном корпусе, доступном в отрасли. Интеграция SAGE SatCom 5W Ka-Band BUC и Ka-Band LNB приводит к компактному и легкому весу, который позволяет устанавливать его непосредственно на коромысле антенны. Одна модель, упрощающая планирование и логистику системы, охватывает весь диапазон частот от 29 ГГц до 30 ГГц. Трансивер включает в себя встроенный M&C для удаленного и локального мониторинга и управления через IF.
Ключевые преимущества
Самый компактный и легкий в отрасли линейный трансивер Ka-диапазона мощностью 5 Вт
Устанавливается непосредственно на антенный рычаг
Модель
Single охватывает весь диапазон частот от 29 ГГц до 30 ГГц.
Твердотельная технология
обеспечивает высочайшую надежность и низкое энергопотребление.
Компактный и энергоэффективный
Конструкция с быстрой перестройкой частоты охватывает всю полосу частот
Простая системная интеграция
Термический КПД
Низкий тепловой шум
Превосходное подавление гармоник и паразитных искажений
Твердотельный линейный усилитель в Ka-диапазоне
Усилитель SAGE SatCom Ka-Band обеспечивает линейную мощность в самом компактном корпусе, доступном в отрасли.Компактность и легкий вес твердотельного усилителя мощности или усилителя мощности GaN Ka позволяют устанавливать его непосредственно на коромысле антенны, что обеспечивает превосходное конечное решение для более крупных конкурирующих продуктов, требующих монтажа на пьедестале. Упрощая системное планирование и логистику, одночастотная гибкая модель охватывает весь частотный диапазон от 29 ГГц до 31 ГГц. Управление и мониторинг поддерживаются через интерфейсы RS-485 и Ethernet.
Ключевые преимущества
Самый компактный и легкий линейный усилитель в Ka-диапазоне.
Устанавливается непосредственно на антенный рычаг
Одночастотная гибкая модель покрывает весь диапазон частот от 29 ГГц до 31 ГГц.
Твердотельная или GaN-технология
обеспечивает высочайшую надежность и низкое энергопотребление.
Компактный и энергоэффективный
Простая системная интеграция
Термический КПД
Высокая линейность
Превосходное подавление гармоник и паразитных искажений
.
