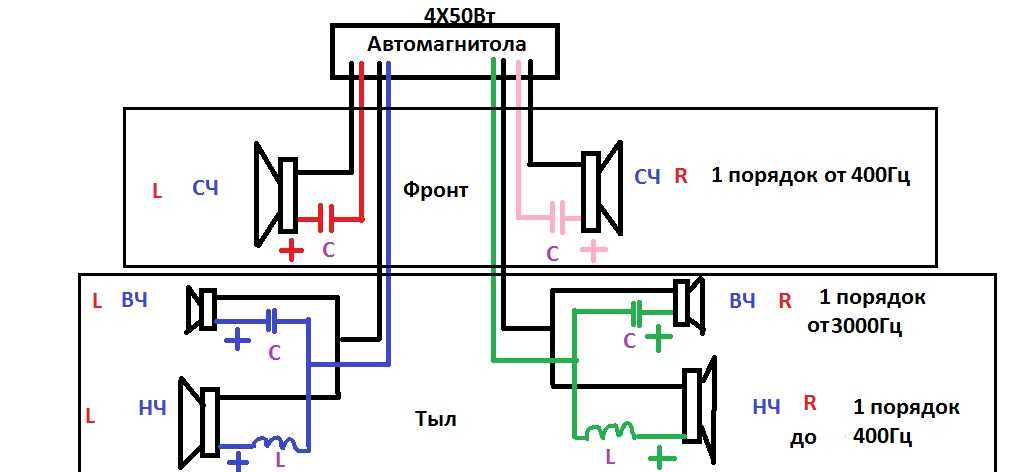

Линейный вход на магнитоле: Как сделать линейный вход в автомагнитоле

КАК СДЕЛАТЬ ЛИНЕЙНЫХ ВХОД

   Зачем нужен линейный вход (AUX-In)? На него передается аналоговый звук с FM или TV-тюнера, CD-привода, МП3 плеера или мобильного телефона. В этом случае сам магнитофон работает как усилитель звука, а источником является не его кассета или диск, а подключенное внешнее устройство. Сейчас стали модными и популярные всякие док-станции к Айподам, Айфонам, представляющие из себя обычные УНЧ с колонками. Но ведь эту функцию прекрасно выполнит и старая автомагнитола, магнитофон или музыкальный центр. А если у него отсутствует линейный вход для слабых внешних источников – его нетрудно вывести самому. Тем более таких музыкальных агрегатов у каждого имеется предостаточно.

   Мы не будем рассматривать случаи, когда Line-OUT уже предусмотрен на плате устройства. Тогда просто впаиваются провода или недостающие компоненты (обычно пару резисторов и конденсаторов). Рассмотрим тот вариант, когда возможность подключения МП3 плеера к магнитофону даже не планировалась.

Проще всего подключиться к регулятору громкости, но так как современные магнитолы имеют цифровое (кнопочное) управление уровнем звука – можно подавать сигналы непосредственно но вход усилителя.

   Тут надо разобрать устройство и найти у него усилитель мощности звука. Чаще всего это небольшая микросхема с радиатором. В нашем случае, при доработке СД магнитолы AIWA CSD-TD20, это будет впаянная прямо на плату стереофоническая микросхема с радиатором над ней. В других устройствах она может крепиться на алюминиевой пластине-охладителе.

   Марка микросхемы неизвестна (что чаще всего и бывает), поэтому если вам лень искать схему данного девайса, чтоб понять где у микросхемы входы звука, можно просто аккуратно ткнуть отвёрткой по-очереди на все. Там где зафонит или загудит – это и будут входы. Ищем правый и левый канал.

   К ним припаиваем экранированный стереокабель. Обязательно в надёжном экране, так как могут быть наводки и фон от трансформатора питания.

   Ещё лучше линейные выходы подпаять к оконечным разделительным конденсаторам, стоящим перед микросхемой усилителя. Так будет безопаснее для микросхемы, на случай если на вход пойдёт постоянный ток или их коротнут.

   Не пытайтесь, в случае с кассетной магнитолой, подавать звук с плеера на головку воспроизведения. Сигнал с магнитной головки очень слабый, поэтому за головкой стоит чувствительный усилитель. Кроме того, в усилителе воспроизведения применена частотная коррекция и АЧХ его очень неравномерна. С подъемом по низким и пиком на 10-12 кГц. Для магнитной головки так и надо: для компенсации падения отдачи на низких частотах, что для линейного входа не приемлимо. Так что врезаться надо после усилителя воспроизведения и до оконечных усилителей.

   Провод выводим через любое удобное отверстие в корпусе магнитофона. Перед выходом наружу, кабель надо завязать узлом, чтоб случайно дёрнув за него не вытащить из девайса внутренности:)

   На конце паяем стандартный штекер 3,5″ как для наушников. Его и будем втыкать в MP3 плеер или мобильный телефон с плеером. Или не штекер, а два тюльпана, как в автоусилителях. Всё, музычка готова!

   Форум по аудиотехнике

Как в автомагнитолу сделать линейный вход?

---

Misha_B

Есть ли рекомендации какие? Магнитола LG. Хочу, чтоб от плеера работала.

---

Engineer

От головки откинь провода и распаяй их на разъем через разьем подключаешь линейный выход плеера.

---

manowar

неа , не покатит-черезчур большая разница в уровнях сигнала. да и шумы и искажения обоих трактов (магнитолы и плеера) усилятся многократно, если просто вход магнитолы не будет перегружен.
если на магнитоле есть регулировка уровня сигнала переменным резюком(старых моделей)-то просто подпаяться к выводам резюка (земля и входы сигналов как правило крайние выводы)
если рег громкости “цифровой” ,те дискретный ,кнопочный то так однозначно не могу сказать как сие сотворить. …. вообщем найти микруху ,отвечающую за рег громкости(а также баласна ,тембра ,осуществляющую комутацию входов и тд…)
дальше уже включаться перед ней или (часто бывает что такая мс не реализует все заложенные возможности) задействовать свободный входы и переделать управление.
вопрос : а ты собраешься оставлять работоспособную магнитолу или сделать из неё усилок?

---

Misha_B

Хочу рабочую магнитолу. Нашел распайку под линейный вход, там не хватает двух конденсаторов и двух резисторов по одному на каждуй канал, далее вроде на усилитель идет. Так вот вопрос, коденсаторы и резисторы какие брать. Конденсаторы на 10мкф 25В пойдут (сигнал со входа сразу через них идет)? Икакой взять резюк? пойдет ли ни 1К?

---

manowar

пойдут-пойдут. резюки от входа на землю? пойдут . но лучше взять в пределах 10-33ком

---

Misha_B

Та распайка оказалась линейным выходом. Но я ту микруху нашел. И небольшой усилитель магнитофона нашел. Подключился как раз вместо того усилителя. Теперь громкость, тембр, всё цифровое, подключил мп3 плеер, всё работает хорошо. Вем спасибо.

---

manowar

принимай поздравля!

---

Buch

вопрос в тему, можно ли автомобильный усилок без переделок использовать под плеер ?

---

manowar

если там есть линейный выход(на плеере)-то вообще без проблем ,если нет линейного,а только на наушики-то в 95% да .остальные 5 %- будет фон ,шум плеера . встречались плеерки на разьеме наушников присутствовало питание ,а усилок однотактный(хто знает-тот поймет.)

---

Buch

гдеж на плеерах делают линейные выходы
просто думаю, либо заказать усилок чтоб спаяли , либо купить атомобильный.
усилок под сидлуху, пару колонок на спинку, плеер с дистанцией в карман, вот и весь муз комплект.

---

Bike

Мановар прав в 95% плееров ( за исключением китайских дешевок ) включая мп3 проблем со стыковкой не будет. выход с наушников на вход усилка подаешьи все дела.

---

Feanor

для Misha_B: А не проще взять магнитолу с линейным входом и не парица???

---

Feanor

для Buch:1. есть плееры с лин.выходом.
2. Какой усилитель, какой плеер в принципе можно, для этого надо чтоб на усиле имелись высоковольтные входы и селектор входов… С этим делом хорошо у CRUNCH и ALPINE, PPI не советую они хоть и говорят что есть 75% горят

Ещё зависит на какую сумму расчитываеш

---

manowar

набери в поисковке “радиоконструкторы ” или “усилитель” -будет кучка ссылок на наборы от 200 до 500 р . 30 минут с паяльником и усилок 2Х10-50вт готов.
от себя -поискать усилок на паре мс tda1562q или ta8221р

---

Линейный вход против микрофонного входа (уровень линии объяснен для чайников)

Раскрытие информации : Мы можем получать комиссионные, когда вы переходите по нашим ссылкам и совершаете покупки. Ознакомьтесь с нашим полным раскрытием сведений об аффилированных лицах здесь .

• В чем разница между линейным и микрофонным входом?

• Изучите четыре типа уровней аудиосигнала, включая уровень микрофона и линейный уровень

• Также обратите внимание на наш пост о прохождении аналоговых сигналов.

---

Линейный и микрофонный вход часто всплывают в вопросах, связанных с настройкой. Люди часто изо всех сил пытаются найти разницу, потому что это требует некоторых базовых знаний об уровнях напряжения. Но вы можете повредить звук, если перепутаете их.

Линейный и микрофонный входы являются аудиовходами, но они указывают на уровень напряжения аудиосигнала. Линейный вход может работать с сильными (думаю, громкими) токами, тогда как микрофонный вход может работать с очень слабыми токами.

С аудиосигналами звук передается в виде напряжения в наши микшеры, аудиоинтерфейсы, усилители и динамики. Эти уровни могут быть низкими или высокими, а входы предназначены для «ожидания» определенного уровня токов. Здесь мы получаем термины «микрофонный уровень» (для микрофонного входа) и «линейный уровень» (для линейного входа). Важно знать разницу, и в этой статье мы подробно расскажем о различиях между уровнями сигнала и соответствующими входами.

Разница между микрофонным и линейным входом

Линейный вход (линейный вход) — это аудиоразъем, который находится на аудиоинтерфейсах, звуковых картах компьютеров и некоторых микшерах. Он используется для подключения внешнего аудиоустройства, такого как инструмент, микрофон или проигрыватель компакт-дисков (помните такие?).

И наоборот, микрофонный вход предназначен для микрофонов — к микрофонному входу подключается проводной или беспроводной микрофон. Вход линейного уровня не предназначен для микрофонов.

Это может быть громоздко, но чтение руководства по продукту — лучший способ понять аудиоустройство, чтобы определить правильные входы. Например, несколько беспроводных приемников имеют разные выходные уровни. Чтение руководства гарантирует, что вы правильно подключите его и не повредите свое оборудование.

Основные отличия:

Сигнал линейного уровня составляет около одного вольта, что примерно в 1000 раз сильнее сигнала микрофонного уровня. Два типа сигналов обычно не используют один и тот же вход. Этот сигнал проходит от вашего предварительного усилителя к усилителю.

У вас есть разъем RCA, четвертьдюймовый разъем или разъем 3,5 мм для линейного входа. Обычно вы используете гнездовой разъем XLR для микрофонного входа.

Линейный вход — это самый высокий уровень предварительного усиления как в потребительских, так и в профессиональных аудиоустройствах. Он работает на 10 кОм, в отличие от ничтожных микрофонных входов 600-1 кОм.

Микрофонный вход предназначен для управления интенсивностью сигнала микрофонного уровня (от микрофона), а линейный вход предназначен для управления интенсивностью линейного уровня. Вот почему у вас нет слышимого сигнала, когда вы подключаете микрофон к линейному входу. Таким образом, вы можете думать об уровне сигнала как о «громкости», если хотите упростить ситуацию.

Четыре типа аудиосигналов

Мы подробно опишем разницу между линейным и микрофонным уровнями, но давайте освежим в памяти четыре типа сигналов, с которыми вы столкнетесь в мире аудио.

1. Сигналы уровня микрофона (Mic)
2. Сигналы приборного уровня
3. Сигналы линейного уровня
4. Сигналы уровня динамика или сигналы после усилителя

Что такое сигнал уровня микрофона?

Для прямого подключения микрофонов без предусилителей. Это почти всегда будет через кабель XLR. Микрофонный уровень — это самый слабый звуковой сигнал из всех типов. Это моно с очень низким уровнем сигналов, обычно между -60 и -40dBU. Вы должны каким-то образом довести сигналы микрофонного уровня до линейного уровня , чаще всего с помощью предусилителя или микшера.

Большинство аудиоинтерфейсов имеют предусилитель, чтобы довести уровень микрофона микрофона до линейного уровня. Вы также можете купить автономные предусилители, которые лучше, чем встроенные предусилители вашего аудиоинтерфейса. Некоторые автономные предусилители известны своей прозрачностью (ясностью), в то время как другие ценятся за их «цвет тона» или уникальный звуковой характер.

Что такое сигнал линейного уровня?

Сигналы линейного уровня составляют один вольт, что может показаться маленьким, но все же это большой скачок по сравнению с сигналами микрофонного уровня. Вот почему линейный вход и микрофонный вход нельзя использовать взаимозаменяемо. Сигнал линейного входа передает сигнал от предусилителя к усилителю динамика. Как правило, микшерные пульты и микрофонные предусилители работают с операторами линейного уровня.

В зависимости от типа аудиооборудования линейные уровни существуют в двух формах:

• а) бытовое электронное оборудование, такое как DVD-плееры, аудиоплееры или системы домашнего кинотеатра (-10 дБВ / потребительские линейные уровни)
• b) Профессиональное музыкальное/записывающее оборудование, такое как блоки обработки сигналов и микшерные пульты (+4 dBu / стандартные линейные уровни)

Повышение уровня микрофона до линейного уровня

Микшеры, предусилители, автономные предусилители и встроенные микрофонные предусилители являются наиболее часто используемыми устройствами для повышения уровня микрофона до линейного уровня сигналов. Это усиление колеблется от 45 до 70 дБ в зависимости от качества предусилителя. Автономные предусилители могут быть одноканальными или многоканальными, а микшеры позволяют объединять несколько сигналов на один выход.

Встроенные микрофонные предусилители, такие как Triton Audio FetHead в Cloudlifter CL-1, также используются для усиления +25 дБ на динамических микрофонах, чтобы довести их до линейного уровня. Они популярны среди пользователей ленточных и динамических микрофонов, особенно в сфере вещания и подкастинга.

Cloud Microphones Cloudlifter CL-1 Mic Activator

149,00 $

Поместите Cloudlifter в свою сигнальную цепочку, поразите его фантомным питанием, и ваши динамические микрофоны засияют, как никогда раньше!

За что мы это любим:

• Бесшумное усиление
• Полностью прозрачное усиление

Посмотреть цену на Amazon Посмотреть цену на Sweetwater

11. 04.2023 16:16 по Гринвичу

В сценарии записи вы подключаете микрофон к микшерному пульту или аудиоинтерфейсу для записи вокала или инструмента. Этот микрофон подключается к микрофонному входу, который подключается к предусилителю в микшере или аудиоинтерфейсе.

Встроенные предусилители аудиоустройств предназначены для усиления сигнала до линейного уровня. Обычно они сопровождаются ручкой для регулировки усиления предусилителя.

Такие инструменты, как электрогитара или бас, не имеют микрофонного уровня. Это приборный уровень. Однако сигнал инструментального уровня также усиливается до линейного уровня встроенным предусилителем аудиоинтерфейса или микшерного пульта. DI-блоки могут усиливать сигналы микрофонного и инструментального уровней до линейного уровня.

Можно ли использовать микрофонный вход как линейный?

Нет, он перегрузится, если вы ударите по нему линейным сигналом. То, что вы услышите, будет громким и искаженным и может даже повредить ваше оборудование.

Вы можете устранить некоторые из этих искажений, уменьшив выходной уровень источника, но это повлияет на отношение сигнал/шум. Вы можете использовать пэд или двухпортовое устройство, называемое аттенюатором, чтобы ослабить сигнал линейного уровня до 50 дБ.

Инструментальный конденсаторный микрофон Shure (A15LA)

46,00 $

Аттенюатор Shure A15LA 50 дБ снижает уровень аудиосигнала на 50 дБ. Это позволяет подключить выход линейного уровня, такой как выход дополнительного уровня микшера или устройства воспроизведения, к микрофонному входу другого микшера или записывающего устройства.

За что мы это любим:

• Качество Shure

Посмотреть цену на Amazon

11.04.2023 09:56 по Гринвичу “/>

Аттенюаторы уменьшают мощность, подаваемую на подключенную нагрузку, и, таким образом, позволяют подключить источник линейного уровня к микрофонному входу. Некоторые аттенюаторы, такие как Shure A15LA, имеют фиксированное затухание (50 дБ), в то время как другие имеют переключаемую/переменную величину.

Бывают случаи, когда вы имеете дело с оборудованием или устройствами, не имеющими опций ввода. Если вы хотите подключить линейный сигнал к микрофонному входу, вы можете использовать DI-блок.

Можно ли использовать инструментальный уровень вместо микрофонного?

Сигналы инструментального уровня находятся между сигналами уровня микрофона и линейного уровня. Эти сигналы по-прежнему нуждаются в предварительном усилении, чтобы довести их до линейного уровня. Вы сталкиваетесь с ними во время записи таких инструментов, как электрогитара или бас.

Эти инструменты несбалансированы, что может привести к шуму при использовании длинных или плохо экранированных кабелей.

Звукосниматели (гитара/бас) имеют сигнал с высоким импедансом. Если вы пропустите их через вход с низким импедансом, это срежет большую часть деталей в верхнем диапазоне. Обе эти проблемы можно решить с помощью пассивного или активного блока прямого ввода, такого как Countryman 85, Radial Pro DI или Rupert Neve RNDI.

Что такое сигнал уровня динамика?

Сигнал уровня динамика относится к сигналу после усиления. Это сигнал, когда сигнал линейного уровня проходит через усилитель в динамики. Это самый громкий из четырех типов сигналов и имеет большее напряжение, чем линейный уровень. Всегда используйте качественные акустические кабели для безопасной передачи сигнала.

(Если вы не знали, длина кабеля динамика имеет значение! Чтобы узнать, как это сделать, прочитайте «Имеет ли значение длина аудиокабеля?» (Вот ваш ответ))

Дополнительный вход — это то же самое, что и линейный?

Уровень линейного сигнала составляет 1 вольт, а дополнительный уровень — 0,3 вольта. Уровень Aux близок, но не то же самое. Входы Aux можно найти в потребительских товарах, таких как динамики Bluetooth и системы домашнего кинотеатра. Они всегда неуравновешены. Вы не можете использовать дополнительный вход для микрофона.

Что насчет фоно-входа??

Для проигрывателей/проигрывателей грампластинок. Прямой сигнал с проигрывателя требует специальной коррекции, прежде чем он будет отправлен на ваш усилитель. Отчасти это связано с тем, что если в записи слишком много низких частот, стрелка может проскочить, а также потому, что это позволяет увеличить время записи.

Если ваш усилитель имеет фоно-вход, он применит к этому входу выравнивание RIAA, чтобы ваши записи звучали как высококачественный звук. Некоторые проигрыватели имеют дополнительный линейный или дополнительный выход с уже примененной коррекцией или переключатель, который позволяет пользователю решать.

Подведение итогов

На этом мы рассмотрели основы этих двух аудиосигналов. Я надеюсь, что мой «вклад» был полезен.

Я оставлю вас с кратким изложением важных моментов, которые следует запомнить:

• Микрофон и линия имеют разные уровни сигнала (напряжение).
• Микрофонный вход используется для прямого подключения микрофонов, а линейный вход предназначен для потребительского и профессионального оборудования.
• Сигналы уровня микрофона слабые, а сигналы линейного уровня сильные.
• Микрофонные входы используют гнездовой разъем XLR.
• Для линейных входов требуется RCA, ¼-дюймовый штекер или штекер 3,5 мм.
• Сигнал микрофонного уровня должен быть повышен до сигнала линейного уровня через предусилитель или микшер.
• Подключение источника линейного уровня к микрофонному входу приведет к искажениям.
• Вы можете уменьшить линейный уровень с помощью аттенюатора или пэда.
• Современные микшеры имеют переключаемые линейный/микрофонный входы.

Различия между уровнями микрофона и линейными уровнями

Запутались в различиях между уровнями микрофона и линейными уровнями? Ты не один. Легко расшифруйте оба термина и подойдите к настройке вашей студии с новой ясностью.

Вы когда-нибудь задавались вопросом, в чем разница между уровнем микрофона и линейным уровнем? И почему у него разные применения с вашим оборудованием? Незнакомца это может сбить с толку (есть даже звукорежиссеры, которые спорят об этих значениях). Тем не менее, есть ответы, которые помогут вам с уверенностью подойти к своей студии.

Во-первых, важно знать, что означает дБВ. Это необходимые знания для всех, кто работает со звуком. dBV относится к децибелам относительно напряжения. С практической точки зрения громкость определяется тем, насколько силен сигнал в цепи.

И для тех, кто ищет быстрый ответ, пожалуйста. ..

TL;DR : Уровень микрофона и уровень линии относятся к уровню напряжения аудиосигнала, при этом уровень микрофона представляет собой гораздо более низкое напряжение, чем уровень линии. Их смешение может привести к проблемам со звуком.

Различия уровней микрофона и линии

Микшеры и аудиоинтерфейсы имеют входы, помеченные как «линейный уровень» и «микрофонный уровень», что может показаться новичкам запутанным.

Между ними нет больших расхождений, но они жизненно важны для хорошего звука. И может быть разница между вашим звуком, звучащим невероятно, и горячим беспорядком.

Что такое уровень микрофона?

Микрофонные уровни (как следует из названия) предназначены для микрофонов. Обычно уровень звука находится между -60 дБВ и -40 дБВ, что эквивалентно 0,001 В и 0,010 В соответственно.

Говоря человеческим языком, это уровень напряжения, который генерируется, когда микрофон улавливает звук. Он может варьироваться в зависимости от таких факторов, как расстояние между микрофоном и источником звука и его громкость. Для микрофонного уровня обычно используется гнездовой разъем XLR, что позволяет легко запомнить разницу между микрофонным и линейным уровнями.

Что такое линейный уровень?

Линейный уровень — это сигнал, проходящий через ваше записывающее оборудование перед трансляцией через динамики. Это зависит от оборудования.

При использовании профессионального оборудования, такого как микшеры и другое студийное оборудование, линейный уровень составляет 4 дБВ. На потребительском оборудовании, таком как проигрыватели DVD и CD, оно составляет -10 дБВ. Это равно 0,316 Вольт и 1,23 Вольта соответственно. Еще одно простое различие между микрофонным и линейным уровнями заключается в том, что линейный уровень подключается через штекерный кабель, а не через XLR.

Прекращение искажения звука

Никто не любит плохой звук. Вот почему жизненно важно понимать разницу между уровнем микрофона и линейным уровнем. На первый взгляд они могут показаться простыми, но могут вызвать проблемы у тех, кто не знает. Из-за сильного контраста напряжения, генерируемого обоими уровнями, если вы перепутаете их при подключении оборудования, это может привести к нежелательным результатам.

Подключение микрофона к микшеру через линейный вход приведет к тому, что ваш сигнал станет практически неслышимым из-за недостаточного напряжения. Но если вы переключите это и подключите источник линейного уровня к микрофонному входу, дополнительное напряжение приведет к тому, что сигнал станет слишком громким и искаженным.

Преобразование микрофонного уровня в линейный

Иногда у вас может не быть нужных инструментов для работы. Но вы работаете с тем, что есть. Для тех, кто застрял с уровнем микрофона, но нуждается в линейном уровне, есть удобный инструмент, который вы можете использовать для усиления сигнала. Вещательные компании могут использовать такие предусилители, как Cloudlifter CL-1, которые изменяют уровень вашего микрофона и повышают его до +25 дБ, что позволяет легко и удобно получить линейный уровень.

Краткие советы для начинающих

Не все разбираются в звуковом оборудовании. Но это нормально. Для справки, вот несколько полезных советов по аудио, которые стоит взять на заметку.

• Уровень микрофона — гнездовой разъем XLR.
• Live-level — это разъем RCA, 1/4-дюймовый телефонный разъем или телефонный разъем 3,5 мм.
• Даже если разъемы подходят, не думайте, что все будет звучать хорошо. Всегда проверяйте уровни.
• Если входы микрофонного уровня являются вашим единственным вариантом, но вам нужен линейный уровень, используйте предусилитель.
• Звук микрофона тихий? Проверьте руководство пользователя или онлайн для рекомендуемых дБ.

Always Sound Your Best

Различия между уровнем микрофона и линейным уровнем невелики, но могут вызвать серьезные проблемы у тех, кто не знает. Надеемся, что теперь вы можете с уверенностью подходить к своей студии для создания качественного звука на профессиональном уровне.
