LM340T5 Регулятор напряжения

21 января 2022 – 0 комментариев

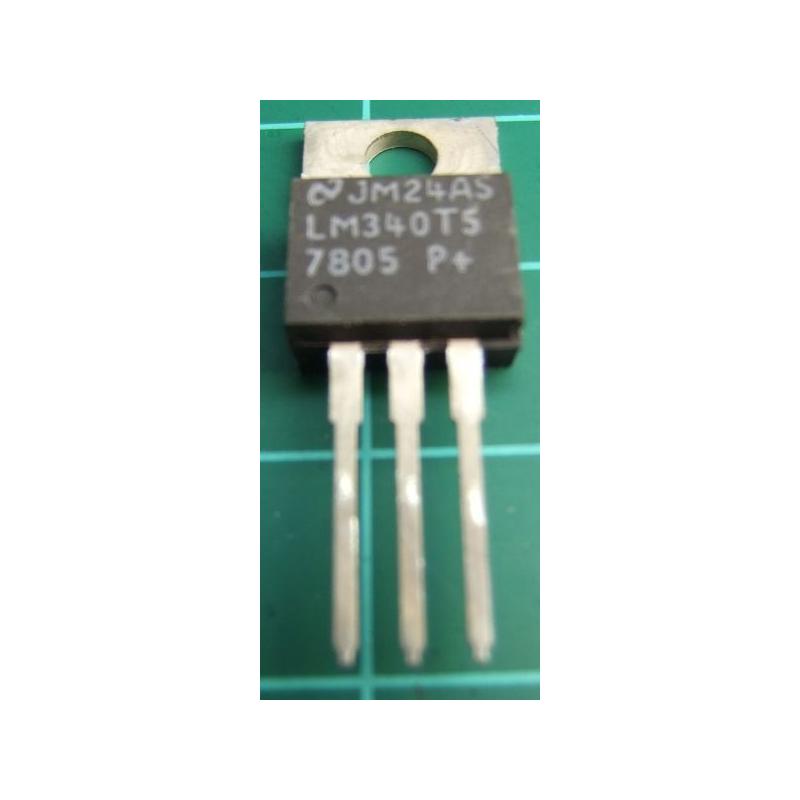

Регулятор напряжения LM340T5
Распиновка регулятора напряжения LM340T5

LM340T5 представляет собой монолитный стабилизатор напряжения с 3 выводами, в котором используется внутреннее ограничение тока, тепловое отключение и компенсация безопасной зоны, что делает их практически неразрушимыми. Если обеспечен адекватный отвод тепла, они могут обеспечить выходной ток более 1,0 А. Хотя он в основном используется в качестве стабилизатора постоянного напряжения, но с некоторыми дополнительными компонентами, эти устройства можно использовать с внешними компонентами для получения регулируемых выходных напряжений и токов.

• Полные технические характеристики при нагрузке 1 А
• Допустимые отклонения выходного напряжения ±2 % при Tj = 25°C и ±4 % в диапазоне температур
• Линейная регулировка 0,01 % от Vвых/В от ∆VIN при нагрузке 1 А
• Регулировка нагрузки 0,3% от Vвых/А
• Внутренняя защита от тепловой перегрузки
• Внутреннее ограничение тока короткого замыкания
• Защита безопасной зоны выходного транзистора
• Испытание на усовершенствование продукта P+

Примечание: Полную техническую информацию можно найти в техническом описании LM340T5 , приведенном в конце этой страницы.

LM7806, LM7809, LM7812, LM317, LM7905, LM7912, LM117V33, XC6206P332MR.

• Упаковка металлической банки TO-3
• Комплект TO-263 для поверхностного монтажа
• Силовой агрегат TO-220
• 3-выводной блок SOT-223

Регулятор напряжения является одним из наиболее часто используемых компонентов в любой электронной схеме. Они обеспечивают постоянное выходное напряжение или их можно использовать для понижения более высокого напряжения до более низкого напряжения. В нашем случае микросхема LM340T5 является культовой микросхемой стабилизатора, которая находит свое применение в большинстве проектов и доступна в различных конфигурациях постоянного напряжения. Выходной ток этой микросхемы может достигать 1А. Но поскольку эта микросхема представляет собой микросхему линейного регулятора, она должна рассеивать много тепла, чтобы работать должным образом. Поскольку микросхема страдает от больших потерь тепла, для проектов, потребляющих больше тока, рекомендуется использовать радиатор. Например, если входное напряжение 12 В, а вы потребляете 1 А, то (12-5) * 1 = 7W . Эти 7 Вт будут рассеиваться в виде тепла. И, следовательно, вам нужен большой радиатор, чтобы рассеять такое количество энергии как западное тепло.

Путем добавления некоторых внешних компонентов в правильной конфигурации эта ИС может быть сконфигурирована для многих различных приложений, в том числе для регуляторов постоянного напряжения, регулируемых регуляторов напряжения и регуляторов постоянного тока.

• Регулятор постоянного выхода +5 В для питания микроконтроллеров и датчиков в большинстве проектов
• Регулируемый выходной регулятор
• Ограничитель тока для некоторых приложений
• Регулируемое двойное питание
• Выходная схема защиты от неправильной полярности

Если вы хотите включить эту микросхему в свой следующий проект печатной платы, вам пригодится эта 2D-модель устройства.

Метки

регулятор напряжения

силовая электроника

Знакомство с LM340T5 – Инженерные знания

Здравствуйте, читатели приветствуют вас в новом посте. Мы обсудим Введение в LM340T5. Этот регулятор положительного напряжения, используемый для цепей ограничения тока, имеет три контакта. Он также используется для теплового отключения и проектов замены площади поверхности. Благодаря использованию радиатора это устройство может обеспечить ток в один ампер.

Поскольку он используется для регулятора с фиксированным напряжением, за счет использования определенных схем обеспечивается переменное выходное напряжение. В этом посте мы обсудим его рабочую распиновку и некоторые другие связанные параметры. Итак, давайте начнем с Знакомство с LM340T5

Знакомство с LM340T5

• LM340T5 представляет собой стабилизатор постоянного напряжения и может управлять нагрузкой с током в один ампер.
• Используется для различных устройств в качестве стационарных регуляторов напряжения, например, на картах регулирования для устранения помех, а также используется для одноточечного регулирования

• он также имеет функции для обеспечения переменного напряжения и используется для приложений, где требуется регулируемое напряжение
• Предпринимаются определенные меры для упрощения схем регуляторов с использованием меньшего количества внешних компонентов.
• Не обязательно делать байпас для вывода, через него усиливаются переходные характеристики.
• Вход на байпасе используется, если регулятор находится вдали от фильтрующего конденсатора источника питания
• Диапазон напряжения для регуляторов пять двенадцать и пятнадцать вольт в корпусе ТО-3.
• Стандартные комплекты для этого регулятора: TO-3 Комплект металлической банки TO-263 Комплект для поверхностного монтажа TO-220 Блок питания 3-выводной SOT-223 Комплект

Характеристики LM340T5

• Некоторые характеристики перечислены здесь

• Имеет защиту безопасной зоны выходного транзистора
• Имеет внутреннее короткое замыкание для ограничения тока
• Внутренняя защита от тепловой перегрузки б/у
• Его регулировка напряжения составляет около 0,3 процента
• Линейное регулирование составляет около 0,01 процента
• Используется для работы с нагрузкой в ​​один ампер

Распиновка LM340T5

• Имеет три контакта
• O/P: здесь получается выходной сигнал регулятора
• GND: в этом штыре заземление соединено
• ВХОД: положительный источник питания подключен как вход

Регулятор напряжения LM340T5 Рабочий

• LM340T5 относится к категории регуляторов, которые используются в различных проектах. Его выходной ток может составлять один ампер. Но его линейная структура теряет тепло. Чтобы уберечь этот компонент от нагревательного эффекта, используются теплопоглотители.
• Предположим, что у нас есть входное питание 9 В и ток в один ампер, тогда будет рассеиваться мощность около четырех ватт, что может быть много для источника высокой мощности. Поэтому нам потребовался радиатор большего размера, чтобы справиться с этой мощностью
.
• Благодаря использованию различных компонентов этот регулятор можно использовать в различных конфигурациях, таких как регулятор постоянного тока, регулятор переменного напряжения и регулятор фиксированного напряжения

LM340T5 Электрические характеристики

• Здесь указаны некоторые электрические характеристики регулятора

Применение LM340T5

• Здесь обсуждаются общие области применения
• Используется для схемы защиты от обратной полярности на выходе
• Используются как регулируемые две выходные цепи
• Используется как ограничитель тока
• Регулятор переменной производительности

Вот и все про LM340T5 все подробно объяснил.
