Микросхема lm358 и ее применение схема. Стабилизатор тока для зарядки аккумулятора — зарядное со стабилизацией тока

Микросхема LM358 в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя – возможность работать в схемах с однополярным питанием от 3 до 32 вольт. Выход имеет защиту от короткого замыкания.

Описание операционного усилителя LM358

Область применения — в качестве усилительного преобразователя, в схемах преобразования постоянного напряжения, и во всех стандартных схемах, где используются операционные усилители, как с однополярным питающим напряжением, так и двухполярным.

Технические характеристики LM358

• Однополярное питание: от 3 В до 32 В.
• Двухполярное питание: ± 1,5 до ± 16 В.
• Ток потребления: 0,7 мА.
• Синфазное входное напряжение: 3 мВ.
• Дифференциальное входное напряжение: 32 В.
• Синфазный входной ток: 20 нА.
• Дифференциальный входной ток: 2 нА.
• Дифференциальный коэффициент усиления по напряжению: 100 дБ.
• Размах выходного напряжения: от 0 В до VCC — 1,5 В.
• Коэффициент гармонических искажений: 0,02%.
• Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс.
• Частота единичного усиления (с температурной компенсацией): 1,0 МГц.
• Максимальная рассеиваемая мощность: 830 мВт.
• Диапазон рабочих температур: 0…70 гр.С.

Габаритные размеры и назначения выводов LM358 (LM358N)

Аналоги LM358

Ниже приведен список зарубежных и отечественных аналогов операционного усилителя LM358:

• GL358
• NE532
• OP221
• OP290
• OP295
• TA75358P
• UPC358C
• AN6561
• CA358E
• HA17904
• КР1040УД1 (отечественный аналог)
• КР1053УД2 (отечественный аналог)
• КР1401УД5 (отечественный аналог)

Примеры применения (схемы включения) усилителя LM358

Простой неинвертирующий усилитель

Компаратор с гистерезисом

Допустим, что потенциал, поступающий на инвертирующий вход, плавно возрастает. При достижении его уровня чуть выше опорного (Vh -Vref), на выходе возникнет высокий логический уровень. Если после этого входной потенциал начнет медленно снижаться, то выход компаратора переключится на низкий логический уровень при значении немного ниже опорного (Vref – Vl). В данном примере разница между (Vh -Vref) и (Vref – Vl) будет значение гистерезиса.

Генератор синусоидального сигнала с мостом Вина

Мостовой генератор Вина (Wien bridge oscillator) — является одним из видов электронного генератора, который генерирует волны синусоидальной формы. Он может генерировать широкий спектр частот. Генератор основан на мостовой схеме, изначально разработанной Максом Виеном в 1891 году. Класический генератор Вина состоит из четырех резисторов и двух конденсаторов. Генератор можно также рассматривать в качестве прямого усилителя в сочетании с полосовым фильтром, который обеспечивает положительную обратную связь.

Дифференциальный усилитель на LM358

Назначение данной схемы — усиление разности двух входящих сигналов, при этом каждый из них умножается на определенную постоянную величину.

Дифференциальный усилитель — это хорошо известная электрическая схема, применяемая для усиления разности напряжений 2-х сигналов, поступающих на его входы. В теоретической модели дифференциального усилителя величина выходного сигнала не зависит от величины каждого отдельного входного сигнала, а зависит строго от их разности.

Операционный усилитель LM358 стал одним из самых популярных типов компонентов аналоговой электроники. Этот небольшой компонент может быть использован в самых разнообразных схемах, осуществляющих усиление сигналов, в различных генераторах, АЦП и прочих полезных устройствах.

Все радиоэлектронные компоненты следует разделять по мощности, диапазону рабочих частот, напряжению питания и прочим параметрам. А операционный усилитель LM358 относится к среднему классу устройств, которые получили самую широкую сферу применения для конструирования различных устройств: приборы контроля температуры, аналоговые преобразователи, промежуточные усилители и прочие полезные схемы.

Описание микросхемы LM358

Подтверждением высокой популярности микросхемы являются ее рабочие характеристики

, позволяющие создавать много различных устройств. К основным показательным характеристикам компонента следует отнести нижеследующие.

Приемлемые рабочие параметры: в микросхеме предусмотрено одно и двухполюсное питание, широкий диапазон напряжений питания от 3 до 32 В, приемлемая скорость нарастания выходного сигнала, равная всего 0,6 В/мкс. Также микросхема потребляет всего 0,7 мА, а напряжение смещения составит всего 0,2мВ.

Описание выводов

Микросхема реализована в стандартных корпусах DIP, SO и имеет 8 выводов для подключения к цепям питания и формирования сигналов. Два из них (4, 8) используются в качестве выводов двухполярного и однополярного питания в зависимости от типа источника или конструкции готового устройства. Входы микросхемы 2, 3 и 5, 6. Выходы 1 и 7.

В схеме операционного усилителя имеются 2 ячейки со стандартной топологией выводов и без цепей коррекции.

Поэтому для реализации более сложных и технологичных устройств потребуется предусматривать дополнительные схемы преобразования сигналов.

Микросхема является популярной и используется в бытовых приборах , эксплуатируемых при нормальных условиях, и в особых с повышенной или пониженной температурой окружающей среды, высокой влажностью и прочими неблагоприятными факторами. Для этого интегральный элемент выпускается в различных корпусах.

Аналоги микросхемы

Являясь средним по параметрам, операционный усилитель LM358 имеет аналоги по техническим характеристикам . Компонент без буквы может быть заменен на OP295, OPA2237, TA75358P, UPC358C, NE532, OP04, OP221, OP290. А для замены LM358D потребуется использовать KIA358F, NE532D, TA75358CF, UPC358G. Интегральная микросхема выпускается в серии с другими компонентами, которые имеют отличия лишь в температурном диапазоне, предназначенные для работы в суровых условиях.

Встречаются операционные усилители с максимальной температурой до 125 градусов и с минимальной до 55.

Из-за чего сильно разнится и стоимость устройства в различных магазинах.

К серии микросхем относятся LM138, LM258, LM458. Подбирая альтернативные аналоговые элементы для применения в устройствах важно учитывать рабочий температурный диапазон . Например, если LM358 с пределом от 0 до 70 градусов недостаточно, то можно использовать более приспособленные к суровым условиям LM2409. Также довольно часто для изготовления различных устройств требуется не 2 ячейки, а 1, тем более, если место в корпусе готового изделия ограничено. Одними из самых подходящих для использования при конструировании небольших устройств являются ОУ LM321, LMV321, у которых также есть аналоги AD8541, OP191, OPA337.

Особенности включения

Существует много схем подключения операционного усилителя LM358 в зависимости от необходимых требований и выполняемых функций, которые будут к ним предъявлены при эксплуатации:

• неинвертирующий усилитель;
• преобразователь ток-напряжение;
• преобразователь напряжение-ток;
• дифференциальный усилитель с пропорциональным коэффициентом усиления без регулировки;
• дифференциальный усилитель с интегральной схемой регулирования коэффициента;
• схема контроля тока;
• преобразователь напряжение-частота.

Популярные схемы на lm358

Существуют различные устройства, собранные на LM358 N , выполняющие определенные функции. При этом это могут быть всевозможные усилители как УМЗЧ, так и в промежуточных цепях измерений различных сигналов, усилитель термопары LM358, сравнивающие схемы, аналого-цифровые преобразователи и прочее.

Неинвертирующий усилитель и источник опорного напряжения

Это самые популярные типы схем подключения, применяемые во многих устройствах для выполнения различных функций. В схеме неинвертирующего усилителя выходное напряжения будет равно произведению входного на пропорциональный коэффициент усиления, сформированный отношением двух сопротивлений, включенных в инвертирующую цепь.

Схема источника опорного напряжения пользуется высокой популярностью благодаря своим высоким практическим характеристикам и стабильности работы в различных режимах. Схема отлично удерживает необходимый уровень выходного напряжения. Она получила применение для построения надежных и высококачественных источников питания, аналоговых преобразователей сигналов, в устройствах измерения различных физических величин.

Одной из самых качественных схем синусоидальных генераторов является устройство на мосте Вина . При корректном подборе компонентов генератор вырабатывает импульсы в широком диапазоне частот с высокой стабильностью. Также микросхема LM 358 часто используется для реализации генератора прямоугольных импульсов различной скважности и длительности. При этом сигнал является стабильным и высококачественным.

Усилитель

Основным применением микросхемы LM358 являются усилители и различная усилительная аппаратура. Что обеспечивается за счет особенностей включения, выбора прочих компонентов. Такая схема применяется, например, для реализации усилителя термопары.

Усилитель термопары на LM358

Очень часто в жизни радиолюбителя требуется осуществлять контроль температуры каких-либо устройств. Например,

на жале паяльника . Обычным градусником это не сделаешь, тем более, когда необходимо изготовить автоматическую схему регулирования. Для этого можно использоваться ОУ LM 358. Эта микросхема имеется малый тепловой дрейф нуля, поэтому относится к высокоточным. Поэтому она активно используется многими разработчиками для изготовления паяльных станций, прочих в устройствах.

Схема позволяет измерять температуру в широком диапазоне от 0 до 1000 о С с достаточно высокой точностью до 0,02 о С. Термопара изготовлена из сплава на основе никеля: хромаля, алюмеля. Второй тип металла имеет более светлый цвет и меньше подвержен к намагничиванию, хромаль темнее, магнитится лучше. К особенностям схемы стоит отнести наличие кремниевого диода, который должен быть размещен как можно ближе к термопаре. Термоэлектрическая пара хромаль-алюмель при нагреве становится дополнительным источником ЭДС, что может внести существенные коррективы на основные измерения.

Простая схема регулятора тока

Схема включает кремниевый диод . Напряжения перехода с него используется как источник опорного сигнала, поступающий через ограничивающий резистор на неинвертирующий вход микросхемы. Для регулировки тока стабилизации схемы использован дополнительный резистор, подключенный к отрицательному выводу источника питания, к неивертирующему входу МС.

Схема состоит из нескольких компонентов:

• Резистора, подпирающего ОУ минусовым выводом и сопротивлением 0,8 Ом.
• Резистивного делителя напряжения, состоящего из 3 сопротивлений с диодом, выступающего источником опорного напряжения.

Резистор номиналом 82 кОм подключен к минусу источника и положительному входу МС. Опорное напряжение формируется делителем, состоящим из резистора 2,4 кОм и диода в прямом включении. После чего ток ограничивается резистором 380 кОм. ОУ управляет биполярным транзистором , эмиттер которого подключен непосредственно к инвертирующему входу МС, образовав отрицательную глубокую связь. Резистор R 1 выступает измерительным шунтом. Опорное напряжение формируется при помощи делителя, состоящего из диода VD 1 и резистора R 4.

В представленной схеме при условии использования резистора R 2 сопротивлением 82 кОм ток стабилизации в нагрузке составляет 74мА при входном напряжении 5В. А при увеличении входного напряжения до 15В ток увеличивается до 81мА. Таким образом, при изменении напряжения в 3 раза ток изменился не более, чем на 10%.

Зарядное устройство на LM 358

С использованием ОУ LM 358 часто изготавливают зарядные устройства с высокой стабилизацией и контролем выходного напряжения. Как пример, можно рассмотреть зарядное устройство для Li — ion с питанием от USB . Эта схема представляет собой автоматический регулятор тока. То есть, при повышении напряжения на аккумуляторе зарядный ток падает. А при полном заряде АКБ схема прекращает работать, полностью закрывая транзистор.

Тема автомобильных зарядных устройств интересна очень многим. Из статьи вы узнаете, как переделать компьютерный блок питания в полноценное зарядное устройство для автомобильных аккумуляторов. Оно будет представлять собой импульсное зарядное устройство для аккумуляторов с емкостью до 120 А·ч, то есть зарядка будет довольно мощной.

Собирать практически ничего не нужно – просто переделывается блок питания. К нему добавится всего один компонент.

Компьютерный блок питания имеет несколько выходных напряжений. Основные силовые шины имеют напряжение 3,3, 5 и 12 В. Таким образом, для работы устройства понадобится 12-вольтовая шина (желтый провод).

Для зарядки автомобильных аккумуляторов напряжение на выходе должно быть в районе 14,5-15 В, следовательно, 12 В от компьютерного блока питания явно маловато. Поэтому первым делом необходимо поднять напряжение на 12-вольтовой шине до уровня 14,5-15 В.

Затем, нужно собрать регулируемый стабилизатор тока или ограничитель, чтобы была возможность выставить необходимый ток заряда.

Зарядник, можно сказать, получится автоматическим. Аккумулятор будет заряжаться до заданного напряжения стабильным током. По мере заряда сила тока будет падать, а в самом конце процесса сравняется с нулем.

Приступая к изготовлению устройства необходимо найти подходящий блок питания. Для этих целей подойдут блоки, в которых стоит ШИМ-контроллер TL494 либо его полноценный аналог K7500.

Когда нужный блок питания найден, необходимо его проверить. Для запуска блока нужно соединить зеленый провод с любым из черных проводов.

Если блок запустился, нужно проверить напряжение на всех шинах. Если все в порядке, то нужно извлечь плату из жестяного корпуса.

После извлечения платы, необходимо удалить все провода, кроме двух черных, двух зеленого и идет для запуска блока. Остальные провода рекомендуется отпаять мощным паяльником, к примеру, на 100 Вт.

На этом этапе потребуется все ваше внимание, поскольку это самый важный момент во всей переделке. Нужно найти первый вывод микросхемы (в примере стоит микросхема 7500), и отыскать первый резистор, который применен от этого вывода к шине 12 В.

На первом выводе расположено много резисторов, но найти нужный – не составит труда, если прозвонить все мультиметром.

После нахождения резистора (в примере он на 27 кОм), необходимо отпаять только один вывод. Чтобы в дальнейшем не запутаться, резистор будет называться Rx.

Теперь необходимо найти переменный резистор, скажем, на 10 кОм. Его мощность не важна. Нужно подключить 2 провода длиной порядка 10 см каждый таким образом:

Один из проводов необходимо соединить с отпаянным выводом резистора Rx, а второй припаять к плате в том месте, откуда был выпаян вывод резистора Rx. Благодаря этому регулируемому резистору можно будет выставлять необходимое выходное напряжение.

Стабилизатор или ограничитель тока заряда очень важное дополнение, которое должно иметься в каждом зарядном устройстве. Этот узел изготавливается на базе операционного усилителя. Тут подойдут практически любые «операционники». В примере задействован бюджетный LM358. В корпусе этой микросхемы два элемента, но необходим только один из них.

Пару слов о работе ограничителя тока. В этой схеме операционный усилитель применяется в качестве компаратора, который сравнивает напряжение на резисторе с низким сопротивлением с опорным напряжением. Последнее задается при помощи стабилитрона. А регулируемый резистор теперь меняет это напряжение.

При изменении величины напряжения операционный усилитель постарается сгладить напряжение на входах и сделает это путем уменьшения или увеличения выходного напряжения. Тем самым «операционник» будет управлять полевым транзистором. Последний регулирует выходную нагрузку.

Полевой транзистор нужен мощный, поскольку через него будет проходить весь ток заряда. В примере используется IRFZ44, хотя можно использовать любой другой соответствующих параметров.

Транзистор обязательно устанавливается на теплоотвод, ведь при больших токах он будет хорошенько нагреваться. В этом примере транзистор просто прикреплен к корпусу блока питания.

Печатная плата была разведена на скорую руку , но получилось довольно неплохо.

Теперь остается соединить все по картинке и приступить к монтажу.

Напряжение выставлено в районе 14,5 В. Регулятор напряжения можно не выводить наружу. Для управления на передней панели имеется только регулятор тока заряда, да и вольтметр тоже не нужен, поскольку амперметр покажет все, что надо видеть при зарядке.

Амперметр можно взять советский аналоговый или цифровой.

Также на переднюю панель был выведен тумблер для запуска устройства и выходные клеммы. Теперь можно считать проект завершенным.

Получилось несложное в изготовлении и недорогое зарядное устройство, которое вы можете смело повторить сами.

Прикрепленные файлы :

Для налаживания различных электронных устройств необходим источник питания, в котором предусмотрена регулировка не только выходного напряжения, но и порога срабатывания защиты от токовой перегрузки. Во многих простых устройствах аналогичного назначения защита лишь ограничивает максимальный ток нагрузки, причем возможность его регулирования отсутствует или затруднена. Такая защита больше предназначена для самого блока питания, чем для его нагрузки. Для безопасной работы как источника, так и подключенного к нему устройства необходима возможность регулирования уровня срабатывания токовой защиты в широких пределах. При ее срабатывании нагрузка должна быть автоматически отключена. Предлагаемое устройство удовлетворяет всем перечисленным требованиям.

Основные технические характеристики
Входное напряжение, В……26…29
Выходное напряжение, В……1…20
Ток срабатывания защиты, А………………….0.03…2

Схема устройства показана на рисунке. Регулируемый стабилизатор напряжения собран на ОУ DA1.1. На его неинвертирующий вход (вывод 3) с движка переменного резистора R2 поступает образцовое напряжение, стабильность которого обеспечивает стабилитрон VD1, а на инвертирующий вход (вывод 2) – напряжение отрицательной обратной связи (ООС) с эмиттера транзистора VT2 через делитель напряжения R11R7 ООС поддерживает равенство напряжений на входах ОУ, компенсируя влияние дестабилизирующих факторов. Перемещая движок переменного резистора R2, можно регулировать выходное напряжение.

Узел защиты от перегрузки по току собран на ОУ DA1.2, который включен как компаратор, сравнивающий напряжения на инвертирующем и неинвертирующем входах. На неинвертирующий вход через резистор R14 поступает напряжение с датчика тока нагрузки – резистора R13, на инвертирующий – образцовое напряжение, стабильность которого обеспечивает диод VD2, выполняющий функцию стабистора с напряжением стабилизации около 0,6 В. Пока падение напряжения, создаваемое током нагрузки на резисторе R13, меньше образцового, напряжение на выходе (вывод 7) ОУ DA1.2 близко к нулю.

Если ток нагрузки превысит допустимый, напряжение на выходе ОУ DA1.2 увеличится почти до напряжения питания. Через резистор R9 потечет ток, который включит светодиод HL1 и откроет транзистор VT1. Диод VD3 открывается и через резистор R8 замыкает цепь положительной обратной связи (ПОС). Открытый транзистор VT1 подключает параллельно стабилитрону VD1 резистор малого сопротивления R12, в результате чего выходное напряжение уменьшится практически до нуля, поскольку регулирующий транзистор VT2 закроется и отключит нагрузку. Несмотря на то что напряжение на датчике тока нагрузки упадет до нуля, благодаря действию ПОС нагрузка останется отключенной, что показывает светящийся индикатор HL1. Повторно включить нагрузку можно кратковременным отключением питания или нажатием на кнопку SB1. Диод VD4 защищает эмиттерный переход транзистора VT2 от обратного напряжения с конденсатора С5 при отключении нагрузки, а также обеспечивает разрядку этого конденсатора через резистор R10 и выход ОУ DA1.1.

Детали. Транзистор КТ315А (VT1) можно заменить на КТ315Б-КТ315Е. Транзистор VT2 – любой из серий КТ827, КТ829. Стабилитрон (VD1) может быть любым с напряжением стабилизации У 3 В при токе 3…8 мА. Диоды КД521В (VD2-VD4) могут быть другими из этой серии или КД522Б Конденсаторы СЗ, С4 – любые пленочные или керамические. Оксидные конденсаторы: С1 – К50-18 или аналогичный импортный, остальные – из серии К50-35. Номинальное напряжение конденсаторов не должно быть меньше указанного на схеме. Постоянные резисторы – МЛТ, переменные – СПЗ-9а. Резистор R13 можно составить из трех параллельно соединенных МЛТ-1 сопротивлением по 1 Ом. Кнопка (SB1) – П2К без фиксации или аналогичная.

Налаживание устройства начинают с измерения напряжения питания на выводах конденсатора С1, которое, с учетом пульсаций, должно находиться в пределах, указанных на схеме. После этого перемещают движок переменного резистора R2 в верхнее по схеме положение и, измеряя максимальное выходное напряжение, устанавливают его равным 20 В, подбирая резистор R11. Затем подключают к выходу эквивалент нагрузки, например, такой, как описан в статье И. Нечаева “Универсальный эквивалент нагрузки” в “Радио”, 2005, № 1, с. 35. Измеряют минимальный и максимальный ток срабатывания защиты. Чтобы снизить минимальный уровень срабатывания защиты, необходимо уменьшить сопротивление резистора R6. Для увеличения максимального уровня срабатывания защиты нужно уменьшить сопротивление резистора R13 – датчика тока нагрузки.

П. ВЫСОЧАНСКИЙ, г. Рыбница, Приднестровье, Молдавия
“Радио” №9 2006г.

Говоря операционный усилитель, я зачастую подразумеваю LM358. Так как если нету каких-то особых требований к быстродействию, очень широкому диапазону напряжений или большой рассеиваемой мощности, то LM358 хороший выбор.

Какие же характеристики LM358 принесли ему такую популярность:

• низкая стоимость;
• никаких дополнительных цепей компенсации;
• одно или двуполярное питание;
• широкий диапазон напряжений питания от 3 до 32 В;
• Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс;
• Ток потребления: 0,7 мА;
• Низкое входное напряжение смещения: 0,2 мВ.

LM358 цоколевка

Так как LM358 имеет в своем составе два операционных усилителя, у каждого по два входа и один выход (6 — выводов) и два контакта нужны для питания, то всего получается 8 контактов.

LM358 корпусируются как в корпуса для объемного монтажа (LM358N — DIP8), так и в корпуса для поверхностного монтажа (LM358D — SO8). Есть и металлокерамическое исполнение для особо тяжелых условий работы.
Я применял LM358 только для поверхностного монтажа – просто и удобно паять.

Аналоги LM358

Полные аналоги LM358 от разных производителей NE532, OP04, OP221, OP290, OP295, OPA2237, TA75358P, UPC358C.
Для LM358D — KIA358F, NE532D, TA75358CF, UPC358G.

Вместе с LM358 выпускается большое количество похожих операционных усилителей. Например LM158, LM258, LM2409 имеют аналогичные характеристики, но разный температурный диапазон работы.

Если диапазона 0..70 градусов не хватает, то стоит применить LM2409, однако следует учитывать что у неё диапазон питания уже:

Кстати если нужен только один операционный усилитель в компактном 5 выводном корпусе SOT23-5 то вполне можно применить LM321, LMV321 (аналоги AD8541, OP191, OPA337).
Наоборот, если нужно большое количество рядом расположенных операционных усилителей, то можно применить счетверенные LM324 в 14 выводном корпусе. Можно вполне сэкономить пространство и конденсаторы по цепям питания.

LM358 схема включения: неинвертирующий усилитель

Коэффициент усиления этой схемы равен (1+R2/R1).
Зная сопротивления резисторов и входное напряжение можно посчитать выходное:
Uвых=Uвх*(1+R2/R1).
При следующих значениях резисторов коэффициент усиления будет равен 101.

• DA1 – LM358;
• R1 – 10 кОм;
• R2 – 1 MОм.

LM358 схема включения: мощный неинвертирующий усилитель

• DA1 – LM358;
• R1 – 910 кОм;
• R2 – 100 кОм;
• R3 – 91 кОм.

Для этой схемы коэффициент усиления по напряжению равен 10, в общем случае коэффициент усиления этой схемы равен (1+R1/R2).
Коэффициент усиления по току определяется соответствующим коэффициентом транзистора VT1.

LM358 схема включения: преобразователь напряжение — ток

Выходной ток этой схемы будет прямо пропорционален входному напряжению и обратно пропорционален значению сопротивления R1.
I=Uвх/R, [А]=[В]/[Ом].
Для сопротивления резистора R1 равного 1 Ом, каждый Вольт входного напряжения будет давать, один Ампер выходного напряжения.

LM358 схема включения: преобразователь ток — напряжение

А эта схема нужна для преобразования малых токов в напряжение.
Uвых = I * R1, [В]= [А]*[Ом].
Например при R1 = 1 МОм, ток через 1 мкА, превратиться в напряжение 1В на выходе DA1.

LM358 схема включения: дифференциальный усилитель

Эта схема дифференциального усилителя с высоким входным сопротивление, может применятся для измерения напряжении источников с высоким внутренним сопротивлением.
При условии, что R1/R2=R4/R3, выходное напряжение можно рассчитать как:
Uвых = (1+R4/R3)(Uвх1 – Uвх2).
Коэффициент усиления соответственно будет равен: (1+R4/R3).
Для R1 = R2 = R3 = R4 = 100 кОм, коэффициент усиления будет равен 2.

LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления

Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях.
В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2.
Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7.
Тогда коэффициент усиления будет равен: (1+2*R1/R2).
Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).

LM358 схема включения: монитор тока

Еще одна интересная схема позволяющая измерять ток в питающем проводе и состоящая из шунта R1, операционного усилителя npn – транзистора и двух резисторов.

• DA1 – LM358;
• R1 – 0,1 Ом;
• R2 – 100 Ом;
• R3 – 1 кОм.

Напряжение питания операционного усилителя должно быть минимум на 2 В, выше напряжения нагрузки.

LM358 схема включения: преобразователь напряжение – частота

И напоследок схема которую можно использовать в качестве аналого-цифрового преобразователя. Нужно только подсчитать период или частоту выходных сигналов.

• C1 – 0,047 мкФ;
• DA1 – LM358;
• R1 – 100 кОм;
• R2 – 50 кОм;
• R3,R4,R5 – 51 кОм;
• R6 — 100 кОм;
• R7 — 10 кОм.

Особенности двойного операционного усилителя LM358

, выводы, работа и применение

СтатьиСхемы операционных усилителей

Basanta SubediПоследнее обновление: 18 сентября 2022 г.

0 8 714 Прочитано 4 минуты

---

Содержание

Введение в ИС с двумя операционными усилителями LM358

ИС LM358 представляет собой интегральную схему с двумя операционными усилителями с двумя операционными усилителями, питаемыми от общего источника питания. Он состоит из двух независимых компенсированных операционных усилителей с малой мощностью и высокой частотой усиления.

LM358 специально разработан для работы от одного источника питания в широком диапазоне напряжений. Он более гибок для приложений низкого напряжения переменного тока и среднего напряжения постоянного тока. LM358 доступен в недорогом корпусе, поэтому он широко используется в реальных приложениях, включая усилитель преобразователя, блок усиления постоянного тока, активный фильтр и обычные схемы операционных усилителей. Микросхема LM358 может работать с питанием от 3 В до 32 В постоянного тока и источником до 20 мА на канал.

В этом руководстве мы узнаем об основах двойного операционного усилителя LM358, характеристиках, схемах, работе, конфигурации контактов и применении. Вы можете пройти через Op-Amp IC 741 , чтобы узнать больше об операционном усилителе.

---

LM358 Особенности и технические характеристики

В зависимости от производителя каждый продукт может иметь немного отличающиеся варианты компонентов, и все они имеют очень похожие характеристики. Некоторые из этих компонентов имеют одинаковую распиновку и размеры корпуса, чтобы обеспечить совместимость между разными производителями.

Некоторые важные функции и характеристики микросхемы LM358:

• В комплекте с двумя операционными усилителями в одном корпусе
• Более широкий диапазон электропитания e.
  • От 3 В до 32 В в одном источнике питания
  • от ±1,5 В до ±16 В в сдвоенном источнике питания
• Большой коэффициент усиления по напряжению составляет около 100 дБ
• Широкая полоса пропускания в 1 МГц
• Низкий ток питания 700 мкА
• Размах выходного напряжения высокий
• Диапазон дифференциального входного напряжения аналогичен напряжению источника питания
• Выходы с защитой от короткого замыкания
• Внутренняя частотная компенсация единичного усиления
• Диапазон входного синфазного напряжения включает землю
• Диапазон рабочих температур окружающей среды от 0°C до 70°C
• Температура паяльника 260 ˚C
• Доступные пакеты: TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA

---

Конфигурация контактов

Реальное изображение и схема расположения контактов микросхемы LM358 показаны на диаграмме ниже, которая имеет в общей сложности восемь контактов с различными функциями, связанными с каждым из них.

• Выводы 1 и 8 являются выходами компаратора
• Pin2 и pin6 инвертируют вход.
• Pin3 и pin5 являются неинвертирующими входами
• Pin4 — это клемма GND
• Pin8 — это VCC+/плюс питания

Все выводы микросхемы LM358 вместе с их порядковыми номерами приведены на табличной диаграмме, показанной ниже.

---

Принцип работы LM358

В LM358 контакт 8 является основным входом питания. Если мы хотим использовать LM358 в качестве компаратора, мы можем подать входное напряжение от 3В до 32В. Если мы хотим использовать LM358 в качестве операционного усилителя, то мы будем давать напряжение питания от ± 1,5 В до ± 16 В. LM358 содержит два операционных усилителя (A и B, как на схеме контактов), где вход первого усилителя (A) — это контакты 2 и 3, а выход — контакт 1. Если мы хотим использовать второй усилитель (B), то вход для этого усилителя находится на контактах 5 и 6, а выход — на контакте 7.

Для сравнения двух сигналов мы подадим один сигнал на контакт 2, а другой сигнал на контакт 3. Напряжение на контакте 2 будет сравниваться с напряжением на контакте 3, а напряжение на контакте 6 сравнивается с напряжением на контакте 3. контакт 5, соответствующий двум независимым выходам: выход A и выход B.

Когда вход на неинвертирующем входе A (+) на контакте 3 больше, чем вход на инвертирующем входе A (-) на контакте 2, выход операционного усилителя A будет высоким. Точно так же, когда вход на неинвертирующем входе B (+) на контакте 5 больше, чем вход на инвертирующем входе B (-) на контакте 6, выход операционного усилителя B также будет высоким.

С другой стороны, если входной сигнал на неинвертирующем входе A (+) на контакте 3 меньше, чем на инвертирующем входе A (-) на контакте 2, выходной сигнал операционного усилителя A будет низким. Точно так же, когда вход на неинвертирующем входе B (+) на контакте 5 меньше, чем вход на инвертирующем входе B (-) на контакте 6, выход операционного усилителя B также будет низким.

На выходе LM358 не требуется подтягивающий резистор.

---

LM358 Применение

ИС двойного операционного усилителя LM358 широко используется во многих реальных приложениях. Некоторые из основных областей применения LM358 IC перечислены ниже:

• Блок усиления постоянного тока
• Общее формирование сигнала
• Общее усиление сигнала
• Усилитель преобразователя
• Схема операционного усилителя
• Преобразователи токовой петли на 4–20 мА
• Активные фильтры
• Компараторы (контур управления и регулирования)
• Интегратор, дифференциатор, сумматор, повторитель напряжения и т. д.
• Его можно использовать в реальных приложениях, таких как цепи сигнализации удара и цепи датчиков темноты.

---

Преимущества

Ниже перечислены преимущества LM 358 IC:

• Два операционных усилителя имеют внутреннюю компенсацию. мы можем использовать оба операционных усилителя одновременно или, если нам нужен только один операционный усилитель, мы можем использовать его
• Два ОУ с внутренней компенсацией
• Устраняет необходимость в двойных источниках питания
• Силовые стоки, подходящие для работы от аккумулятора
• Разрешает прямое измерение рядом с GND и VOUT
• Совместимость со всеми формами логики

---

LM 358 IC Packages

LM358 Dual Op-Amp IC поставляется в четырех различных типах корпусов: DSBGA, PDIP, TO-CAN и SOT-25(5). Все эти пакеты вместе с их размерами и номерами деталей приведены на табличной диаграмме, показанной ниже.

Связанные статьи

ИС LM358 и ее приложения

Сегодня в этом блоге вы узнаете о наиболее часто используемых ИС в электронных датчиках и многих других схемах, например, LM358, и о том, как вы можете использовать ее в различных проектах по созданию электроники своими руками.

LM358 содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления, двухканальный операционный усилитель. Он может работать с напряжением от 3 В до 32 В постоянного тока и током до 20 мА на канал. Поскольку это один источник питания, он устраняет необходимость в двойном источнике питания, что упрощает конструкцию и использование основных приложений. Недостатком этого является то, что один источник питания не обеспечивает отрицательное напряжение питания. Из-за этого выход не сможет опуститься ниже 0 вольт.

LM-358 обладает множеством удивительных особенностей, включая широкий диапазон питания, малый потребляемый ток питания, независимость от напряжения питания, широкую полосу единичного усиления, диапазон входного синфазного напряжения, включая землю, низкое входное смещение и разомкнутый контур. дифференциальное усиление по напряжению, компенсация внутренней частоты для единичного усиления и т. д.

LM 358 имеет несколько применений, включая схемы операционных усилителей (ОУ), усилители преобразователей, блоки усиления по постоянному току, схемы компараторов, активные фильтры, передатчики токовой петли на 4–20 мА и т. д.

Номер контакта	Название контакта	Описание
1	ВЫХОД1	Это выходной контакт операционного усилителя 1
2	ВХОД1(-)	Инвертирующий входной контакт операционного усилителя 1
3	ВХОД1(+)	Неинвертирующий входной контакт операционного усилителя 1
4	ЗЕМЛЯ	Это контакт заземления микросхемы. Его необходимо подключить к отрицательной (-) клемме напряжения питания.
5	ВХОД2(+)	Неинвертирующий входной контакт операционного усилителя 2
6	ВХОД2(-)	Инвертирующий входной контакт операционного усилителя 2
7	ВЫХОД2	Это выходной контакт ОУ 2
8	ВКЦ	Это положительный контакт микросхемы. Его необходимо подключить к положительной (+) клемме напряжения питания.

Операционный усилитель

Операционный усилитель, или сокращенно операционный усилитель, представляет собой устройство усиления напряжения с высоким коэффициентом усиления, связанное по постоянному току, которое полезно для формирования сигнала, усиления постоянного тока, фильтрации и использования с внешними компонентами обратной связи, такими как конденсаторы и резисторы, между выходом и входом. клеммы.
Операционный усилитель выполняет несколько функций в зависимости от конфигурации обратной связи, будь то резистивная, емкостная или и та, и другая, и может использоваться как дифференциальный усилитель, интегратор или сумматор.

LM358 в качестве компаратора

В электронике компаратор — это устройство, которое сравнивает два напряжения или тока и выдает цифровой сигнал, указывающий, какое из них больше. Он имеет две аналоговые входные клеммы, V+ и V-, и один двоичный цифровой выход, который имеет низкий уровень, когда V- больше, и высокий, когда V+ больше.
ИС компаратора LM358 состоит из двух встроенных операционных усилителей (ОУ), что означает два компаратора в одной ИС.
Чтобы использовать LM358 в качестве компаратора, нам нужно подключить источник питания к контактам Vcc и GND микросхемы LM358, чтобы активировать микросхему. Затем нам нужно подать два входных напряжения на операционный усилитель для сравнения. Теперь мы можем получить выходной сигнал от операционного усилителя.
Чтобы понять это более четко, давайте посмотрим на работу схем ниже.

Цифровой датчик темноты с использованием LM358

Рабочий

LDR — это электронный компонент, удельное сопротивление которого изменяется при попадании на него света. когда на него падает свет, удельное сопротивление уменьшается, а когда на него не падает свет, LDR предлагает самое высокое сопротивление, тем самым генерируя сигнал на неинвертирующем выводе операционного усилителя, который используется для освещения светодиода в темноте. обнаружено.

Чувствительность схемы можно изменить, изменяя потенциометр 10K. Если светодиод остается включенным, даже если темнота не обнаружена, вы можете изменять предустановку до тех пор, пока светодиод не погаснет.

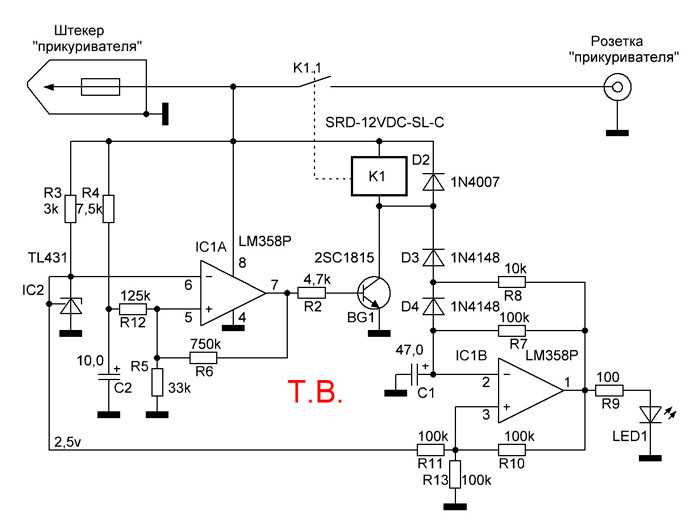

Цепь контроля батареи 12 В

Схема индикатора уровня заряда батареи с использованием двойного операционного усилителя IC LM358 для контроля 3 важных уровней заряда батареи, т. е. низкого, нормального и полного.

  Рабочий

Схема контролирует напряжение батареи 12 В и отображает состояние заряда батареи с индикатором низкого напряжения/нормального напряжения/полного напряжения путем свечения соответствующего светодиода. Потенциометр регулирует значение, при котором красный/желтый и желтый/зеленый светодиоды включаются или выключаются. Например, красный светодиод загорается при напряжении 11 В, а зеленый светодиод — при напряжении 12 В. Затем желтый светодиод продолжает гореть до тех пор, пока напряжение батареи не станет больше 11 В и меньше 12 В.
