К118УД1 (А, Б, В) — DataSheet

Электрические параметры
ПараметрыУсловияК118УД1АК118УД1Б
К118УД1В
Ед. изм.
АналогМС1325 (MOTOROLA)
Номинальное напряжение питанияUп14 В±10%6,3 В±10%6,3 В±10%
Uп2-4 В±10%-6,3 В±10%-6,3 В±10%
Напряжение смещенияпри Uп1 = 4 В, Uп2 = -4 В-4…4мВ
при Uп1 = 6,3 В, Uп2 = -6,3 В-4…4-8…8
Выходное напряжение балансапри Uп1 = 4 В, Uп2 = -4 В2,5…3,3В
при Uп1 = 6,3 В, Uп2 = -6,3 В4…4,94…4,9
Входной токпри Uп1 = 4 В, Uп2 = -4 В10мкА
при Uп1 = 6,3 В, Uп2 = -6,3 В1020
Разность входных токов-2…2-2…2-4…4мкА
Ток потребленияпри Uп1 = 4 В, Uп2 = -4 В11,31,3мА
Коэффициент усиления напряжения на частоте 12 кГцпри Uп1 = 4 В, Uп2 = -4 В, Uвх = 10 мВ≥15
при Uп1 = 6,3 В, Uп2 = -6,3 В, Uвх = 10 мВ≥22≥22
Коэффициент усиления напряжения на частоте 5 МГцпри Uп1 = 4 В, Uп2 = -4 В, Uвх = 10 мВ≥5
при Uп1 = 6,3 В, Uп2 = -6,3 В, Uвх = 10 мВ≥8≥8
Коэффициент ослабления синфазных входных напряженийпри Uп1 = 4 В, Uп2 = -4 В, Uвх = 1 В, f = 12 кГц≥60дБ
при Uп1 = 6,3 В, Uп2 = -6,3 В, Uвх = 1 В, f = 12 кГц≥60≥60
Коэффициент гармоникпри Uп1 = 4 В, Uп2 = -4 В,  f = 12 кГц≤5%
при Uп1 = 6,3 В, Uп2 = -6,3 В,  f = 12 кГц≤5≤5
Входное сопротивлениепри Uп1 = 4 В, Uп2 = -4 В, Uвх = 1 В, f = 12 кГц≥6кОм
при Uп1 = 4 В, Uп2 = -6,3 В, U
вх
= 1 В, f = 12 кГц
≥6≥3
Выходное сопротивлениепри Uп1 = 4 В, Uп2 = -4 В, Uвх = 1 В, f = 12 кГц3…7кОм
при Uп1 = 4 В, Uп2 = -6,3 В, Uвх = 1 В, f = 12 кГц3,73,7
Изменение коэффициента усиления напряженияпри Uп1 = 4 В, Uп2 = -4 В-40…40%
при Uп1 = 6,3 В, Uп2 = -6,3 В,-40…40-40…40
Изменение выходного напряжения балансапри Uп1 = 4 В, Uп2 = -4 В-30…30%
при Uп1 = 6,3 В, Uп2 = -6,3 В,-30…30-30…30
Средний температурный дрейф напряжения смещения при Uп1 = 4 В, Uп2 = -4 В-30…30мкВ/°С
при Uп1 = 6,3 В, Uп2 = -6,3 В,-30…30-50…50

Разрядности шины данных DQ&lt0:M&gt, причем М 15 для организации х16, М 31 для организации х32.

Микросхема находится в активном состоянии при низком уровне на входе выбора микросхемы CSN. Микросхемы 1663РУ11Т и 1663РУ21Т
статическое ОЗУ емкостью 16Мбит (1024К х 16 и 512К х 32)

1. Основные характеристики, тип корпуса, таблица назначения выводов.

Микросхемы предназначены для использования в бортовых цифровых вычислительных системах управления ракетно-космической и авиационной техники, на объектах атомной промышленности и в наземных вычислительных и управляющих комплексах.
Микросхемы 1663РУ11Т имеют организацию 1048576 слов по 16 бит, а микросхемы 1663РУ21Т 524288 слов по 32 бита.
Для унификации описания используется выражение для разрядности адреса A, причем, N = 19 организация х16, N = 18 организация х32. Разрядности шины данных DQ, причем М = 15 для организации х16, М = 31 для организации х32.

Микросхема находится в активном состоянии при низком уровне на входе выбора микросхемы CSN. Высокий уровень на входе CSN переводит микросхему в режим хранения, выходы микросхемы в состояние высокого импеданса, блокирует входы.
Запись в устройство осуществляется при низких уровнях сигналов CSN и WEN. Данные с входов/выходов DQ записываются в ячейку, определяемую адресом на входах A по отрицательному фронту сигнала разрешения выборки CEN. При этом состояние на входе OEN безразлично.
Чтение из устройства осуществляется при низких уровнях сигналов CSN и OEN и высоком уровне сигнала WEN. При этих условиях содержимое ячейки, определяемой адресом на входах A, появляется на выводах DQ по отрицательному фронту сигнала CEN. Особенностью данной микросхемы является то, что состояние выходов изменяются при переходе сигнала CEN на высокий уровень, причем новая информация меняет информацию считанную в предыдущем цикле. Это позволяет считывать информацию с микросхемы при минимальной длительности цикла сигнала CEN.
Входы/выходы DQ переходят в высокоимпедансное состояние при высоком уровне сигнала CSN (устройство не выбрано). Также выходы переходят в высокоимпедансное состоянии при высоком уровне сигнала OEN и при операции записи (низкий уровень сигнала WEN). После перевода в высокоимпедансное состояние на входы/выходы можно подавать входные данные.
Для асинхронного применения служит выход подтверждения истинности считанных данных QRY. Данный выход управляется по сигналу CSN точно так же, как и любой из информационных выводов DQ. При низком CSN сигнал QRY переходит из состояния высокого импеданса в активное состояние. Причем, переход выхода QRY с высокого на низкий уровень соответствует появлению истинных данных на выходах DQ.
При переходе сигнала CEN с высокого на низкий уровень выход QRY переходит на высокий уровень. Если выхода DQ переходят в состояние высокого импеданса по сигналам WEN или OEN, то выход QRY переходит на высокий уровень.

1.1 Основные характеристики микросхем

1. Напряжение питания UCC1 = 2,5 В.
2. Статический ток потребления в режиме хранения от источника UCC1 = 60 мА.
3. Динамический ток потребления от источника UCC1 = 220 мА.
4. Время выборки адреса tA(A) = 10 нс.

1.2 Корпус микросхем 1663РУ11Т и 1663РУ21Т

Тип корпуса микросхем 1663РУ11Т и 1663РУ21Т 108–выводной плоский металлокерамический корпус 4226. 108-2.02 с четырехсторонним расположением выводов с шагом 0,625 мм (рис. 1.1).
13 SHAPE \* MERGEFORMAT 1415

Рис. 1.1 Чертёж корпуса 4226.108-2.02

1.3. Назначения выводов микросхемы

Таблица 1.1 Назначение выводов микросхемы 1663РУ11Т в корпусе 4226.108-2.02.
№ вывода корпуса
Наименование
вывода
Тип вывода
Функциональное назначение

1
Не контактирует

2
Не контактирует

3
Не контактирует

4
Ucc1
Питание 2,5 В
Питание 2,5 В

5
GND
Общий
Общий

6
Не контактирует

7
DQ8
Вход/выход
Шина данных

8
DQ9
Вход/выход
Шина данных

9
Ucc2
Питание 2,5 В
Питание 2,5 В

10
GND
Общий
Общий

11
DQ0
Вход/выход
Шина данных

12
DQ1
Вход/выход
Шина данных

13
GND
Общий
Общий

14
Ucc1
Питание 2,5 В
Питание 2,5 В

15
Ucc1
Питание 2,5 В
Питание 2,5 В

16
DQ2
Вход/выход
Шина данных

17
DQ3
Вход/выход
Шина данных

18
Ucc1
Питание 2,5 В
Питание 2,5 В

19
GND
Общий
Общий

20
DQ10
Вход/выход
Шина данных

21
DQ11
Вход/выход
Шина данных

22
Не контактирует

23
Ucc1
Питание 2,5 В
Питание 2,5 В

24
GND
Общий
Общий

25
Не контактирует

26
Не контактирует

27
Не контактирует

28
Ucc1
Питание 2,5 В
Питание 2,5 В

29
GND
Общий
Общий

30
A0
Вход
Вход адресный

31
GND
Общий
Общий

32
Ucc1
Питание 2,5 В
Питание 2,5 В

33
GND
Общий
Общий

34
Ucc1
Питание 2,5 В
Питание 2,5 В

35
GND
Общий
Общий

36
A1
Вход
Вход адресный

37
A15
Вход
Вход адресный

38
A16
Вход
Вход адресный

39
A17
Вход
Вход адресный

40
A18
Вход
Вход адресный

41
CEN
Вход
Разрешение обращения

42
WEN
Вход
Разрешение записи

43
Не контактирует

44
OEN
Вход
Разрешение выхода

45
CSN
Вход
Выбор микросхемы

46
A2
Вход
Вход адресный

47
Ucc1
Питание 2,5 В
Питание 2,5 В

48
GND
Общий
Общий

49
GND
Общий
Общий

50
Ucc1
Питание 2,5 В
Питание 2,5 В

51
GND
Общий
Общий

52
QRY
Выход
Подтверждение истинности данных

53
Ucc1
Питание 2,5 В
Питание 2,5 В

54
GND
Общий
Общий

55
Не контактирует

56
A19
Вход
Адресный вход

57
Не контактирует

58
Ucc1
Питание 2,5 В
Питание 2,5 В

59
GND
Общий
Общий

60
Не контактирует

61
DQ15
Вход/выход
Шина данных

62
DQ14
Вход/выход
Шина данных

63
Ucc1
Питание 2,5 В
Питание 2,5 В

64
GND
Общий
Общий

65
DQ7
Вход/выход
Шина данных

66
DQ6
Вход/выход
Шина данных

67
GND
Общий
Общий

68
Ucc1
Питание 2,5 В
Питание 2,5 В

69
GND
Общий
Общий

70
DQ5
Вход/выход
Шина данных

71
DQ4
Вход/выход
Шина данных

72
Ucc1
Питание 2,5 В
Питание 2,5 В

73
GND
Общий
Общий

74
DQ13
Вход/выход
Шина данных

75
DQ12
Вход/выход
Шина данных

76
Не контактирует

77
Ucc1
Питание 2,5 В
Питание 2,5 В

78
GND
Общий
Общий

79
Не контактирует

80
Не контактирует

81
Не контактирует

82
Ucc1
Питание 2,5 В
Питание 2,5 В

83
GND
Общий
Общий

84
A14
Вход
Вход адресный

85
GND
Общий
Общий

86
Ucc1
Питание 2,5 В
Питание 2,5 В

87
GND
Общий
Общий

88
Ucc1
Питание 2,5 В
Питание 2,5 В

89
GND
Общий
Общий

90
A13
Вход
Вход адресный

91
A12
Вход
Вход адресный

92
A11
Вход
Вход адресный

93
A10
Вход
Вход адресный

94
A9
Вход
Вход адресный

95
A8
Вход
Вход адресный

96
A7
Вход
Вход адресный

97
GND
Общий
Общий

98
A6
Вход
Вход адресный

99
A5
Вход
Вход адресный

100
A4
Вход
Вход адресный

101
Ucc1
Питание 2,5 В
Питание 2,5 В

102
GND
Общий
Общий

103
GND
Общий
Общий

104
Ucc1
Питание 2,5 В
Питание 2,5 В

105
GND
Общий
Общий

106
A3
Вход
Вход адресный

107
Ucc1
Питание 2,5 В
Питание 2,5 В

108
GND
Общий
Общий

* вывод 43 должен быть электрически изолирован от любых цепей и иных выводов микросхемы.

Таблица 1.2 Назначение выводов микросхемы 1663РУ21Т в корпусе 4226.108-2.02.
№ вывода корпуса
Наименование
вывода
Тип вывода
Функциональное назначение

1
DQ20
Вход/выход
Шина данных

2
DQ21
Вход/выход
Шина данных

3
DQ16
Вход/выход
Шина данных

4
Ucc1
Питание 2,5 В
Питание 2,5 В

5
GND
Общий
Общий

6
DQ17
Вход/выход
Шина данных

7
DQ8
Вход/выход
Шина данных

8
DQ9
Вход/выход
Шина данных

9
Ucc1
Питание 2,5 В
Питание 2,5 В

10
GND
Общий
Общий

11
DQ0
Вход/выход
Шина данных

12
DQ1
Вход/выход
Шина данных

13
GND
Общий
Общий

14
Ucc1
Питание 2,5 В
Питание 2,5 В

15
Ucc1
Питание 2,5 В
Питание 2,5 В

16
DQ2
Вход/выход
Шина данных

17
DQ3
Вход/выход
Шина данных

18
Ucc1
Питание 2,5 В
Питание 2,5 В

19
GND
Общий
Общий

20
DQ10
Вход/выход
Шина данных

21
DQ11
Вход/выход
Шина данных

22
DQ18
Вход/выход
Шина данных

23
Ucc1
Питание 2,5 В
Питание 2,5 В

24
GND
Общий
Общий

25
DQ19
Вход/выход
Шина данных

26
DQ22
Вход/выход
Шина данных

27
DQ23
Вход/выход
Шина данных

28
Ucc1
Питание 2,5 В
Питание 2,5 В

29
GND
Общий
Общий

30
A0
Вход
Вход адресный

31
GND
Общий
Общий

32
Ucc1
Питание 2,5 В
Питание 2,5 В

33
GND
Общий
Общий

34
Ucc1
Питание 2,5 В
Питание 2,5 В

35
GND
Общий
Общий

36
A1
Вход
Вход адресный

37
A15
Вход
Вход адресный

38
A16
Вход
Вход адресный

39
A17
Вход
Вход адресный

40
A18
Вход
Вход адресный

41
CEN
Вход
Разрешение обращения

42
WEN
Вход
Разрешение записи

43
Не контактирует

44
OEN
Вход
Разрешение выхода

45
CSN
Вход
Выбор микросхемы

46
A2
Вход
Вход адресный

47
Ucc1
Питание 2,5 В
Питание 2,5 В

48
GND
Общий
Общий

49
GND
Общий
Общий

50
Ucc1
Питание 2,5 В
Питание 2,5 В

51
GND
Общий
Общий

52
QRY
Выход
Подтверждение истинности данных

53
Ucc1
Питание 2,5 В
Питание 2,5 В

54
GND
Общий
Общий

55
DQ31
Вход/выход
Шина данных

56
DQ30
Вход/выход
Шина данных

57
DQ27
Вход/выход
Шина данных

58
Ucc1
Питание 2,5 В
Питание 2,5 В

59
GND
Общий
Общий

60
DQ26
Вход/выход
Шина данных

61
DQ15
Вход/выход
Шина данных

62
DQ14
Вход/выход
Шина данных

63
Ucc1
Питание 2,5 В
Питание 2,5 В

64
GND
Общий
Общий

65
DQ7
Вход/выход
Шина данных

66
DQ6
Вход/выход
Шина данных

67
GND
Общий
Общий

68
Ucc1
Питание 2,5 В
Питание 2,5 В

69
GND
Общий
Общий

70
DQ5
Вход/выход
Шина данных

71
DQ4
Вход/выход
Шина данных

72
Ucc1
Питание 2,5 В
Питание 2,5 В

73
GND
Общий
Общий

74
DQ13
Вход/выход
Шина данных

75
DQ12
Вход/выход
Шина данных

76
DQ25
Вход/выход
Шина данных

77
Ucc1
Питание 2,5 В
Питание 2,5 В

78
GND
Общий
Общий

79
DQ24
Вход/выход
Шина данных

80
DQ29
Вход/выход
Шина данных

81
DQ28
Вход/выход
Шина данных

82
Ucc1
Питание 2,5 В
Питание 2,5 В

83
GND
Общий
Общий

84
A14
·
Вход
Вход адресный

85
GND
Общий
Общий

86
Ucc1
Питание 2,5 В
Питание 2,5 В

87
GND
Общий
Общий

88
Ucc1
Питание 2,5 В
Питание 2,5 В

89
GND
Общий
Общий

90
A13
Вход
Вход адресный

91
A12
Вход
Вход адресный

92
A11
Вход
Вход адресный

93
A10
Вход
Вход адресный

94
A9
Вход
Вход адресный

95
A8
Вход
Вход адресный

96
A7
Вход
Вход адресный

97
GND
Общий
Общий

98
A6
Вход
Вход адресный

99
A5
Вход
Вход адресный

100
A4
Вход
Вход адресный

101
Ucc1
Питание 2,5 В
Питание 2,5 В

102
GND
Общий
Общий

103
GND
Общий
Общий

104
Ucc1
Питание 2,5 В
Питание 2,5 В

105
GND
Общий
Общий

106
A3
Вход
Вход адресный

107
Ucc1
Питание 2,5 В
Питание 2,5 В

108
GND
Общий
Общий

* вывод 43 должен быть электрически изолирован от любых цепей и иных выводов микросхемы.

2. Электрические характеристики микросхемы.

Таблица 2.1. Электрические характеристики микросхемы 1663РУ11Т и 1663РУ21Т.
Наименование параметра,
единица измерения,
режим измерения
Буквенное
обозначение
параметра

Норма параметра
Температура среды
°С

не менее
не более

Выходное напряжение низкого уровня, В, (UСС1 = 2,25 В, IОL = 8 мА)
UOL

0,4
25,
125,
минус 60

Выходное напряжение высокого уровня, В,
(UСС1 = 2,25 В, IOL = минус 8 мА)
UОН
1,85

Входной ток низкого уровня, мкА, (UCC1 = 2,75 B, UIL = 0 B)
IIL
минус
10
10

Входной ток высокого уровня, мкА, (UCC1 = 2,75 B, UIН = UCC1)
IIH
минус
10
10

Ток потребления в режиме хранения по источнику UCC1, мА, (UCC2 = 2,75 B, UIН = UCC1, UIL = 0 B)
IССS1

58
25,
минус 60

60
125

Динамический ток потребления по источнику UCC1, мА, (UCC1 = 2,75 B, f=50МГц)
IОСС1

170
25

202
125

220
минус 60

Выходной ток низкого уровня в состоянии «выключено», мкА,
(UCC1 = 2,75 B, UO = 0)
IOZL
минус 10
10
25,
125,
минус 60

Выходной ток высокого уровня в состоянии «выключено»мкА,
(UCC1= 2,75 B, UO = UCC1)
IOZH
минус 10
10

Время выборки адреса, нс,
(UCC1 = 2,25 B, CL
· 30 пФ)
tA(A)

10

Время выборки разрешения, нс, (UCC1 = 2,25 B, CL
· 30 пФ)
tA(CE)

5

Время выбора сигнала разрешения выхода, нс, (UCC1 = 2,25 B, CL
· 30 пФ)
tA(OE)
1
5

Время выбора микросхемы, нс,
(UCC1 = 2,25 B, CL
· 30 пФ)
tCS
1
5

Время задержки включения выхода QRY по сигналу выбора микросхемы, нс, (UCC1 = 2,25 B, CL = 5 пФ)
tD(CS-QRYZH)
2
5

Время задержки выключения выхода QRY по сигналу записи, нс,
(UCC1 = 2,25 B, CL = 5 пФ)
tD(WE-QRYLH)
2
5

Время задержки выключения выхода QRY по сигналу разрешения выхода, нс, (UCC1 = 2,25 B, CL = 5 пФ)
tD(OE-QRYLH)
2
5

3. Предельно-допустимые и предельные режимы эксплуатации микросхем

Предельная температура окружающей среды:
хранения (питание выключено) -60єС +150єС
рабочая (питание включено) -60єС +125єС

Стойкость микросхем к воздействию статического электричества – 1000 В

Таблица 3.1. Параметры предельно-допустимого и предельного режима эксплуатации микросхем
Наименование параметра,
единица измерения
Буквенное
обозначение
Предельно-
допустимый
режим
Предельный
режим

не
менее
не
более
не
менее
не
более

Напряжение питания
UCC1
2,25
2,75
минус 0,3
3

Входное напряжение низкого уровня
UIL
минус 0,3
0,7
минус 0,3

Входное напряжение высокого уровня
UIH
1,7
UCC1+0,3

UCC1+0,35

Выходной ток низкого уровня
IOL

8

12

Выходной ток высокого уровня
IOH
минус 8

минус 12

Напряжение низкого уровня, прикладываемое к выходу в состоянии «Выключено»
UOZL
минус 0,3

минус 0,3

Напряжение высокого уровня, прикладываемое к выходу в состоянии «Выключено»
UOZH

UCC1+0,3

UCC1+0,35

Время нарастания и спада входных сигналов
tLH, tHL

2

10

Время цикла чтения/записи
tCYR / tCYW
20


Емкость нагрузки
CL

30

Примечание 1: Не допускается одновременное воздействие двух и более предельных режимов.
Примечание 2: Превышение предельных режимов может привести либо к разрушению микросхемы, либо к сокращению срока службы.
Примечание 3: Микросхемы не тестируются в предельных режимах. Параметры предельных режимов являются частью руководства пользователя.

4. Режимы работы микросхемы

Микросхема имеет следующие режимы работы, приведенные в таблице 4.1

Таблица 4.1 Режимы работы микросхемы 1663РУ11Т и 1663РУ21Т.
№ п/п
Название режима работы

1
Считывание данных

2
Запись данных

3
Хранение данных

Соответствие режимов работы микросхем логическим состояниям сигналов на ее входах приведено в таблице 4.2

Таблица 4.2. Таблица истинности микросхемы. Соответствие режимов работы микросхем логическим состояниям сигналов на ее входах
CSN

CEN
OEN
WEN
DQ
Режим
Номер режима по табл. 4.1

L

H/L

L
H
Выходные данные
Считывание данных из ячеек через выходной порт.
1

L
H/L
X
L
Высокий импеданс выходного буфера, входные данные
Запись данных
2

H

X

X
X
Высокий импеданс
Хранение данных
3

5. Временные диаграммы работы микросхемы.
Параметры временных диаграмм работы микросхемы

Рисунок 4.1. Временная диаграмма цикла записи микросхем 1663РУ11Т, 1663РУ21Т, вход OEN на высоком уровне

Рисунок 4.2. Временная диаграмма цикла считывания 1663РУ11Т, 1663РУ21Т, отключение выхода по сигналам CSN, WEN, OEN

Рисунок 4.3. Временная диаграмма цикла считывания микросхем 1663РУ11Т, 1663РУ21Т, отключение выхода по сигналам CSN, WEN, OEN. Диаграмма сигнала подтверждения истинности данных QRY

5.3 Параметры временных диаграммы работы микросхем 1663РУ11Т и 1663РУ21Т приведены в таблице 5.

Таблица. 5 Параметры временных диаграмм.
№ п/п
Наименование параметра
Буквенное обозначение
Мин. значение
Макс. значение
Ед. изм.
Примечание

1
Время цикла считывания / записи
tCYR
tCYW
8

нс
1

2
Длительность сигнала разрешения низкого уровня
tW(CEL)
3

нс
1

3
Длительность сигнала разрешения низкого уровня
tW(CEH)
3

нс
1

4
Время установления сигнала разрешения относительно адреса в режиме считывания
tSU(A-CE)RD
2

нс
1

5
Время установления сигнала разрешения относительно адреса в режиме записи
tSU(A-CE)WR
3

нс
1,2

6
Время сохранения адреса после сигнала разрешения
tV(CE-A)
2

нс
1

7
Время установления сигнала разрешения относительно сигнала выбора микросхемы
tSU(CS-CE)
4

нс
1

8
Время сохранения сигнала выбора микросхемы после сигнала разрешения
tV(CE-CS)
4

нс
1

9
Время установления сигнала разрешения относительно сигнала записи в режиме считывания
tSU(WELH-CE)RD
2

нс
1,3

10
Время установления сигнала разрешения относительно сигнала записи в режиме записи
tSU(WELH-CE)WR
3

нс
1,2

11
Время сохранения сигнала записи после сигнала разрешения
tV(CE-WE)
2

нс
1

12
Время установления сигнала разрешения относительно входных данных в режиме записи
tSU(DI-CE)WR
3

нс
1,2

13
Время выбора микросхемы
tCS
1
5
нс
1,4

14
Время выбора сигнала разрешения
tA(OE)
1
5
нс
1,4

15
Время задержки распространения данных при переходе выхода из состояния «Выключено» в состояние высокого(низкого) уровня по сигналу WEN
tPZH(WE-DQ)
tPZL(WE-DQ)
1
5
нс
1,4

16
Время задержки распространения данных при переходе выхода из состояния высокого(низкого) уровня в состояние «Выключено» по сигналу CSN
tPHZ(CS-DQ)
tPLZ(CS-DQ)
1
3
нс
1,5

17
Время задержки распространения данных при переходе выхода из состояния высокого(низкого) уровня в состояние «Выключено» по сигналу WEN
tPHZ(WE-DQ)
tPLZ(WE-DQ)
1
3
нс
1,5

18
Время задержки распространения данных при переходе выхода из состояния высокого(низкого) уровня в состояние «Выключено» по сигналу OEN
tPHZ(OE-DQ)
tPLZ(OE-DQ)
1
3
нс
1,5

19
Время выборки разрешения
tA(CE)
2
5
нс
1

20
Время выборки адреса
tA(A)

10
нс
1

21
Время задержки включения выхода QRY по сигналу выбора микросхемы
tD(CS-QRYZH)
2
5
нс
1

22
Время задержки перехода выхода QRY на высокий уровень относительно сигнала разрешения
tD(CE-QRYH)
2
5
нс
1

23
Время задержки выключения выхода QRY по сигналу записи
tD(WE-QRYLH)
2
5
нс
1

24
Время задержки выключения выхода QRY по сигналу разрешения выхода
tD(OE-QRYLH)
2
5
нс
1

Примечания к таблице 5:
1. Уточняется в процессе исследования предельных параметров временной диаграммы.
2. В режиме записи.
3. В случае выполнения нескольких последовательных циклов чтения, сигнал WEN может постоянно находиться в состоянии логической единицы.
4. При состоянии сигналов OEN=0, WEN=1, CSN=0 информация проходит с выходного буфера на выход.
5. Выход переходит в состояние высокого импеданса через время, соответствующее максимальному значению параметра. До времени, соответствующего минимальному значению параметра на выходе удерживается информация.

6. Требования к нагрузкам на выходах микросхемы и форме сигналов на ее входах при определении временных параметров

Рис. 6.1 Выходные нагрузки и форма сигналов при определении временных параметров.
Примечания к рис. 6.1.
Нагрузка типа (b) применяется для определения времен перехода выхода в состояние высокого импеданса.

7. Показатели стойкости микросхем 1663РУ11Т и 1663РУ21Т к воздействию специальных факторов по ГОСТ РВ 20. 39.414.2.

Таблица 7.1
Вид
специальных факторов
Характеристики специальных факторов
Значения характеристик специальных факторов

7.И
7.И1
4Ус

7.И6
0,3(1Ус

7.И7
1,6(4Ус

7.С
7.С1
50(4Ус

7.С4
0,8(5Ус

7.К
7.К1
0,4(2К

7.К4
0,4(1К

15

Pc7008a схема – kid-stock.ru

Скачать pc7008a схема doc

Неотъемлемой частью любой качественной лампы или светильника на светодиодах является драйвер. Функциональность драйвера определяется шириной диапазона входных напряжений, возможностью регулировки выходных параметров, восприимчивостью к перепадам в питающей сети и эффективностью. От перечисленных функций зависят качественные показатели светильника или лампы в целом, срок службы и стоимость.

Все источники питания ИП для светодиодов условно разделяют на преобразователи линейного и импульсного типа. Линейные ИП могут иметь узел стабилизации по току или напряжению. Часто схемы такого типа радиолюбители конструируют своими руками на микросхеме LM Такое устройство легко собирается и имеет малую себестоимость. Но, ввиду очень низкого КПД и явного ограничения по мощности подключаемых светодиодов, перспективы развития линейных преобразователей ограничены.

Их мощность потребления в десятки раз меньше мощности, отдаваемой в нагрузку. Благодаря этому они могут изготавливаться в герметичном корпусе и не боятся перегрева.

Первые импульсные стабилизаторы имели сложное устройство без защиты от холостого хода. Затем они модернизировались и, в связи с бурным развитием светодиодных технологий, появились специализированные микросхемы с частотной и широтно-импульсной модуляцией.

Оглавление: Схема питания светодиодов на основе конденсаторного делителя Схема драйвера на CPC Общие сведения Назначение выводов Схема и ее принцип работы Расчет внешних элементов Частотозадающий резистор Датчик тока Дроссель Фильтр питания Выпрямитель Выбор остальных элементов схемы Другие варианты включения CPC Плавный пуск и аналоговое диммирование Импульсное димирование.

К сожалению, в конструкции дешёвых светодиодных ламп на В из Китая не предусмотрен ни линейный, ни импульсный стабилизатор.

Модифицированные прошивки. GoClever TAB Получение полного дампа прошивки RKAndroid Upgrade. Получение root через CWM. ClockWorkMod Recovеry 6.

EPUB, doc, doc, djvu

Похожее:

  • Sony icf-990l схема
  • Ппк кристалл 3 схема
  • Схема кованой кровати
  • Схема лотос из бисера
  • Схема реки дон
  • Lm567cn схема
  • Juried Engineering LM567CN / NOPB LM567CN LM567 IC тональный декодер и 8-контактные разъемы DIP с механически обработанными контактными контактами Совместимость с макетными платами (упаковка из 10): Amazon.com: Industrial & Scientific


    В настоящее время недоступен.
    Мы не знаем, когда и появится ли этот товар в наличии.
    • Убедитесь, что это подходит введя номер вашей модели.
    • Диапазон частот от 20 до 1 с внешним резистором
    • Логически совместимый выход с возможностью понижения тока 100 мА
    • Пропускная способность регулируется от 0 до 14%
    • Высокое подавление внеполосных сигналов и шума
    • Невосприимчивость к ложным сигналам
    ]]>
    Характеристики данного продукта
    Фирменное наименование Жюриед Инжиниринг
    Ean 0631846823593
    Материал PDIP
    Номер детали LM567CN
    Код UNSPSC 32100000
    UPC 631846823593

    LM567C datasheet – LM567C – Tone Decoder, Package: Soic Narrow, Pin Nb = 8

    CXA1211M : Electronic Volume. Это широкополосный универсальный VCA. Эта биполярная ИС включает 2 канала. Широкополосные частотные характеристики: 20 МГц (0,5 дБ) Широкий динамический диапазон Низкий уровень шума, низкие искажения Низкое энергопотребление Приложения Видеосигналы и другие широкополосные VCA Условия эксплуатации Напряжение питания 8-контактный SOP (пластик) Абсолютные максимальные характеристики Напряжение питания VCC Рабочее напряжение.

    KIA6282K : = 4,6 Вт Dual Audio Poweramp. ;; Пакет = SSIP-12.

    LD512 : предусилитель / усилитель звука.Усилитель сжатия нижних частей, 5 В постоянного тока. Типичное усиление предусилителя 44 дБ Типичное соотношение функции сжатия выходного каскада 14 дБ: 1 автоматическая установка рабочего тока преобразователя до 1,1 В постоянного тока Диапазон регулировки громкости более 40 дБ GB512 и LD512 – это 8-контактные автономные усилители сжатия входного сигнала, требующие минимального количества внешних части. Каждый состоит из регулятора напряжения для электрета.

    M52045FP : Процессоры сигналов цветности видео.

    M62420 : Аудио.Звуковой контроллер для ТВ. M62420SP / FP – это контроллер тембра и громкости 2, который управляется шиной I C. Эта ИС может найти широкое применение из-за низкого уровня шума и искажений. Включены регулировка FEATURE TONE (Bass / Treble) и ступенчатая регулировка громкости 1 дБ. Низкий уровень шума и низкие искажения. VNO = 4.5Vrms, CTHD = 0.1% max Управление последовательными данными в соответствии с форматом шины 2C. ТВ, мини-стерео.

    STV5109 : ТВ и видеомагнитофон. Усилитель видео высокого напряжения RGB. Полоса пропускания: типично 8 МГц Напряжение питания: типичное 220 В Время нарастания и спада: 50 нс ТИПОВЫЕ Токовые выходы катода ЭЛТ для параллельной или последовательной отсечки или регулировки привода Защита от пробоя STV5109 включает в себя три видеоусилителя, спроектированные с биполярным высоковольтным напряжением / CMOS / DMOS технологии (BCD). Он напрямую управляет тремя катодами и защищен.

    TDA8172 : ЭЛТ и ЖК-мониторы. Выходная цепь вертикального отклонения телевизора. s Усилитель мощности. s Генератор обратного хода. s Тепловая защита. Это монолитная интегральная схема в корпусе HeptawattTM. представляет собой высокоэффективный усилитель мощности для прямого привода вертикальных обмоток ТВ-ярм. Он предназначен для использования в цветном и черно-белом телевидении, а также в мониторах и дисплеях. Обозначение I0 I3 Ptot Tstg, Tj Напряжение питания (вывод.

    TMC57253 : Драйвер Tc255. TTL-совместимые входы CCD-совместимые выходы Регулируемые уровни синхронизации High-Speed ​​Clear Serial-Gate Midlevel для работы CDS Надежность твердотельного накопителя Это монолитная интегральная схема CMOS, предназначенная для управления воротами области изображения (IAG1, IAG2), антипрозрачным воротом (ABG ), шлюз области хранения (SAG) и шлюз последовательного регистра (SRG) Texas Instruments (TITM).

    U2731B-M : Однокристальный интерфейс Dab. Это монолитно интегрированная однокристальная входная схема DAB, изготовленная с использованием передовой технологии UHF5S компании Atmel Wireless & Microcontrollers.Его функциональные возможности включают РЧ-усилитель с регулируемым усилением с двумя выбираемыми РЧ-входами, РЧ-смеситель с регулируемым усилением, ГУН, который выдает сигнал гетеродина для РЧ-смесителей либо непосредственно, либо после прохождения частоты.

    ZL10313 : Демодулятор спутникового канала ZL10313 – это демодулятор QPSK / BPSK 1–45 MSps и декодер каналов для передачи цифрового спутникового телевидения в Европейский вещательный союз ETS 300 421. Он принимает аналоговые сигналы I и Q от тюнера, оцифровывает и демодулирует этот сигнал в цифровом виде, а также реализует полный DVB / DSS FEC (Forward Error.

    MC44BC375U : MC44BC375U и MC44BC375UA – это аудио / видео радиочастотные модуляторы для использования в видеомагнитофонах, телевизионных приставках и подобных устройствах. Они разработаны для приложений, требующих Национального комитета по телевизионным системам, NTSC, канал 3 или канал 4, выходы RF. Разница между двумя модуляторами заключается в уровне выходной мощности РЧ. Номинальный уровень RFOUT для MC44BC375U.

    W99685FS : W99685B плюс USB-мост для передачи данных между телефоном и ПК.

    MAX9709 : 25 Вт / 50 Вт, без фильтра, с расширенным спектром, стерео / моно, усилитель класса D Стерео / моно, усилитель мощности класса D MAX9709 обеспечивает мощность до 2 x 25 Вт на 8? стерео режим и 1 x 50 Вт в 4? нагрузка в монорежиме с КПД до 87%.MAX9709 обеспечивает характеристики усилителя класса AB с преимуществами эффективности класса D.

    TDA18219HN : Кремниевый тюнер для приема цифрового наземного и кабельного телевидения TDA18219HN соответствует большинству стандартов цифрового телевидения и подает сигнал НИЗКОЙ ПЧ на демодулятор каналов цифрового телевидения. Охватываемые стандарты включают DVB-T, ISDB-T, DTMB и DVB-C . .

    тон% 20ctcss% 20s7116a техническое описание и примечания по применению

    org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”>
    2003 – CMX823

    Абстракция: CMX823P3 CMX823E4 тон
    Текст: нет текста в файле


    Оригинал
    PDF CMX823 D / 823/3 58 МГц 16-контактный CMX823 CMX823P3 CMX823E4 тон
    2002 – 22 кГц

    Аннотация: QFN-20 SKY13292-365LF
    Текст: нет текста в файле


    Оригинал
    PDF НЕБО13292-365LF: QFN-20 J-STD-020 SKY13292-365LF SKY1329продуктов 22 кГц
    2002 – Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF D / 823/1 CMX823 58 МГц 16-контактный CMX823
    2004 – АЛГОРИТМ ГЕРЦЕЛЯ fsk ИСХОДНЫЙ КОД

    Аннотация: RFC2833 AN2775 детектор тонального сигнала занятости модем Гертцеля RFC-2833 * ANSam RFC2198 RFC3551 алгоритм Герцеля
    Текст: нет текста в файле


    Оригинал
    PDF AN2775 SC140 AN2384 / D АЛГОРИТМ ГЕРЦЕЛЯ ИСХОДНЫЙ КОД fsk RFC2833 AN2775 детектор сигнала занятости Goertzel RFC-2833 модем * ANSam RFC2198 RFC3551 алгоритм Герцеля
    Кодер / декодер CTCSS со схемой речевого сигнала

    Реферат: радиостанция двусторонней связи PMR446 CTCSS TONE ctcss PMR466 1109Hz FRS Receiver FRS 1K
    Текст: нет текста в файле


    Оригинал
    PDF AN / двусторонний / 808A / 1 CMX808A CMX808A FRS / PMR446 ориентированный FRS / PMR446типа FRS / PMR446 Кодер / декодер CTCSS со схемой голосового сигнала двухстороннее радио PMR446 CTCSS регулятор тембра цифровой TONE ctcss PMR466 1109 Гц Приемник FRS FRS 1K
    2011 – Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF SKY13410-365LF: 20-контактный, J-STD-020) SKY13410-365LF 201599B
    двусторонняя радиосвязь

    Аннотация: 3-полосный радиочастотный кодер с управлением звуком, используемый в передатчике, приемнике FRS, декодере ctcss TONE ctcss ctcss 808A CMX808A
    Текст: нет текста в файле


    Оригинал
    PDF AN / Mobile / 808A / 1 CMX808A TIA / EIA-603 двухстороннее радио 3-х полосный регулятор тембра звука рация Радиочастотный кодер, используемый в передатчике Приемник FRS ctcss декодер TONE ctcss ctcss 808A
    BS5839

    Реферат: SEC 102 M SE DIN33404 102 SE TAG 93 TAG 2-400
    Текст: нет текста в файле


    Оригинал
    PDF 0-30 В Дин-Тон / 24В BS5839 ТРЦ 102 M SE DIN33404 102 SE ТЕГ 93 ТЕГ 2-400
    2011-2015 гг. 99B

    Аннотация: 22 кГц 100VP1
    Текст: нет текста в файле


    Оригинал
    PDF SKY13410-365LF: 20-контактный, J-STD-020) SKY13410-365LF 201599B 201599B 22 кГц 100VP1
    2002-2003 48 г

    Аннотация: Схема конфигурации выводов i3 управляющего сигнала постоянного тока S3292 Тональные декодеры S2004 DiSEqC 1.0 / 1.1 SKY13292-365LF SKY13292 S2005
    Текст: нет текста в файле


    Оригинал
    PDF НЕБО13292-365LF: 20-контактный, J-STD-020) S2004 SKY13292-365LF 200348G 200348G S3292 управляющий тон постоянного тока Схема конфигурации контактов i3 Тональные декодеры S2004 DiSEqC 1.0 / 1.1 НЕБО13292 S2005
    ZVEI Тональный генератор

    Аннотация: D5032 selcall FX503 FX503C FX503E FX503Z FX503ZS ZVEI Тональный декодер
    Текст: нет текста в файле


    OCR сканирование
    PDF 17-тоновый 237437b D / 503/2 FX503C FX503E FX503Z FX503 FX503 * 16-контактный Генератор тона ZVEI D5032 селективный вызов FX503Z FX503ZS ZVEI Тональный декодер
    2002 – Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF НЕБО13292-365LF: 20-контактный, J-STD-020) S2004 SKY13292-365LF 200348G
    2002 – Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF НЕБО13292-365LF: QFN-20 J-STD-020 SKY13292-365LF
    кольцевой генератор pabx cadence

    Аннотация: слот SA9401 pcm
    Текст: нет текста в файле


    Оригинал
    PDF SA9401 частота ритма генератора звонков pabx SA9401 пкм слот
    2003 – Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF INV / TwoWay / 823/1 CMX823 280 Гц 3500 Гц se336 CMX823E4 CMX823P3 16-контактный
    тон Дозвон

    Аннотация: 91710A HM91710B znr 10k 330 HM91710A Dialer DIP18 znr 10k 270 телефонный номеронабиратель интегрированный тональный номеронабиратель
    Текст: нет текста в файле


    Оригинал
    PDF HM91710A / B HM91710A / B 32-значный тон номеронабиратель 91710A HM91710B знр 10к 330 HM91710A Номеронабиратель DIP18 знр 10к 270 телефонный номеронабиратель встроенный тональный номеронабиратель
    QFP44

    Аннотация: SDIP42 TMP47C26F TMP47C26N
    Текст: нет текста в файле


    OCR сканирование
    PDF TMP47C26 TMP47C26N TMP47C26F 47C26 ТЛКС-47 7C26N SDIP42 QFP44 QFP44 SDIP42 TMP47C26F
    KS5822E

    Аннотация: тональный номеронабиратель 10PPS 4×4, кристалл клавиатуры 3.579545MHZ KS5822N R5h4 samsung телевизор
    Текст: нет текста в файле


    OCR сканирование
    PDF KS5822 КС5822, 20 пакетов в секунду 579545 МГц) 10 пакетов в секунду / 20 пакетов в секунду KS5822E тон номеронабиратель 10PPS Клавиатура 4×4 кристалл 3.579545 мГц КС5822Н R5h4 самсунг тв
    2008 – ВДМОС

    Аннотация: BLF878 BLF574 BLF647 SOT539A SOT123 blf246b SOT121B BLF861 blf368
    Текст: нет текста в файле


    Оригинал
    PDF BLF878 OT979A BLF871 OT467C BLF861A OT540A VDMOS BLF878 BLF574 BLF647 SOT539A SOT123 blf246b SOT121B BLF861 blf368
    селфи

    Аннотация: d8035 FX803DW FX806A FX806 FX803LS FX803LG FX803J FX803 FM RDS ENCODER
    Текст: нет текста в файле


    Оригинал
    PDF FX803 FX803LG 24-контактный FX803LS 24-выводный FX803DW FX803J селективный вызов d8035 FX803DW FX806A FX806 FX803LS FX803J FM RDS КОДЕР
    Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    OCR сканирование
    PDF E2A0022-16-XO MSM6234 MSM6234is MSM6234 16-контактный ДИП16-П-300-2 MSM6234RS
    ISO8201

    Аннотация: 32-тональный VTG-32E-SB BS5839, 2900 Гц, голландский, данные DSARS0030412.текст
    Текст: нет текста в файле


    Оригинал
    PDF 32-тональный EN-54 Проблема 006 ISO8201 ВТГ-32Е-СБ BS5839 2900 Гц голландские данные DSARS0030412.txt
    1997 – кс58006

    Аннотация: сенсорный номеронабиратель телефон KA58006 тональный импульсный номеронабиратель KS58006N тональный импульсный кристалл 3.579545MHZ тональный номеронабиратель
    Текст: нет текста в файле


    Оригинал
    PDF KS58006 18-ДИП-300А KS58006 32-значный телефон с тональным набором номера KA58006 тональный импульсный номеронабиратель КС58006Н тональный импульс кристалл 3. 579545 МГц тон номеронабиратель
    2003 – Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF CMX823 D / 823/3 58 МГц 16-контактный
    ZVEI Тональный генератор

    Аннотация: FX503 FX503C FX503E FX503Z FX503ZS
    Текст: нет текста в файле


    OCR сканирование
    PDF 17-тоновый FX503C FX503E FX503Z FX503ZS FX503 FX503K FX503 * 16-контактный Генератор тона ZVEI FX503ZS

    s7116a% 20tone техническое описание и примечания по применению

    org/Product”> org/Product”> org/Product”> org/Product”> org/Product”>
    S7116A

    Абстракция: s-7116A s7116A tone 7116A R / fpc 12726
    Текст: нет текста в файле


    OCR сканирование
    PDF S-7116A S-7116A 11-ступенчатая 500 Гц 2975H 579545 МГц A123443 D002fl45 14-контактный S7116A s7116A тон 7116A R / fpc 12726
    S7116A

    Аннотация: s-7116A s7116A tone 7116A 1750 Гц тональный декодер s7116 E 13007 0 CQ 2.000 кварцевый генератор
    Текст: нет текста в файле


    OCR сканирование
    PDF S-7116A S-7116A 11-ступенчатая 14-контактный 18макс. S7116A s7116A тон 7116A Тональный декодер 1750 Гц s7116 E 13007 0 Кварцевый генератор CQ 2.000
    S7116A

    Абстракция: s7116A тон
    Текст: нет текста в файле


    Оригинал
    PDF S7116A Код14-844 Контакты14 НомерLN01400844 Описание57 s7116A тон
    2000 – S7116A

    Аннотация: s-7116A S-87050 7040B s2914 S-8100BF S2917I S8850 S-29X9A s7116
    Текст: нет текста в файле


    Оригинал
    PDF С-805 S-812XXAG S-812XXHG S-812XXPG S-802 С-8311 С-8420 S-8435/8436 С-8440АФ, С-8470 S7116A С-7116А S-87050 7040B s2914 S-8100BF S2917I S8850 С-29Х9А s7116
    2002 – С-7116А

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF С-805 S-812xxAG S-812xxHG S-812xxPG S-802 С-8311 С-8420 S-8435/8436 С-8440АФ, С-8470 с-7116a
    2003 – S7116A

    Аннотация: S-7116A S-8440 S2917I S8430 s7116 S-29X9A 7116a S22-S12 S8440
    Текст: нет текста в файле


    Оригинал
    PDF С-805 С-806 С-807 S-808xxA S-809xxA S-802 S-812xxAG S-812xxHG S-812xxPG S-812xxSG S7116A S-7116A С-8440 S2917I S8430 s7116 С-29Х9А 7116a S22-S12 S8440
    2002 – ИС ПИТАНИЯ

    Абстракция: S-2927A s-7116A S2917
    Текст: нет текста в файле


    Оригинал
    PDF С-805 S-812xxAG S-812xxHG S-812xxPG S-802 С-8311 С-8420 S-8435/8436 С-8440АФ, С-8470 ИСТОЧНИКИ ПИТАНИЯ S-2927A С-7116А S2917
    тон ctcss s7116A

    Аннотация: S7119BF S87050EF-VR s2914 s2914a S7116A S8850 S7235A2 датчик температуры с 8051 7-сегментным дисплеем S-8850
    Текст: нет текста в файле


    OCR сканирование
    PDF 32-бит X2 14 МГц [ 32-битный D-63263 Тональный ctcss s7116A S7119BF S87050EF-VR s2914 s2914a S7116A S8850 S7235A2 датчик температуры с 7-сегментным дисплеем 8051 С-8850
    1998 – S7116A

    Аннотация: S13P40A IC HS 8110 эквивалентный транзистор s8850 4609 MOSFET INVERTER chip 8-pin 4502 bu 808 af S-2927A by 808 dfx S8850
    Текст: нет текста в файле


    Оригинал
    PDF С-808 С-807 С-806 С-809 1-9807-020-MS / AC S7116A S13P40A IC HS 8110 эквивалентный транзистор s8850 4609 ИНВЕРТОР MOSFET микросхема 8-контактная 4502 bu 808 af S-2927A по 808 dfx S8850
    ЖК-дисплей jhd

    Аннотация: jhd 16a S-1380 JHD LCD s-7116A S-81250SGY S-87050 ТРАНЗИСТОР PNP BA RT SOT 89 M6M80041 ноутбук Универсальный ЖК-инвертор AVT
    Текст: нет текста в файле


    Оригинал
    PDF С-801 С-809 С-808 С-807 Boursidiere-BP72 1-0009-180 / Ш ЖК-дисплей jhd jhd 16a С-1380 ЖК-дисплей JHD С-7116А S-81250SGY S-87050 ТРАНЗИСТОР ПНП БА РТ СОТ 89 M6M80041 ноутбук Универсальный LCD инвертор AVT
    8254aa

    Аннотация: конденсатор NED je8 S-8353A33MC-IQS-T2 c2u G83 S-8254 аккумулятор S-8355M50MC-MDJ-T2 AVR 8335 s2914 PNP Transistor b9d M6M80041
    Текст: нет текста в файле


    Оригинал
    PDF CAC0210EJ0150-10 / C 8254aa конденсатор NED je8 S-8353A33MC-IQS-T2 c2u G83 S-8254 аккумулятор S-8355M50MC-MDJ-T2 AVR 8335 s2914 PNP транзистор b9d M6M80041
    Автоматический регулятор напряжения 220В

    Аннотация: ПОРТАТИВНОЕ СОЛНЕЧНОЕ МОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО 220V 5A Автоматический регулятор напряжения 6-контактный транзистор SMD CODE XI 8550 NPN Транзистор 220V Схема автоматического регулятора напряжения 220В на 24В цепи переключающего регулятора 110В переменного тока мобильное зарядное устройство СОЛНЕЧНОЕ МОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО 220В переменного тока на 3.Преобразователь постоянного тока 7 в
    Текст: нет текста в файле


    Оригинал
    PDF
    2009 – эквивалент S8550

    Аннотация: 93cc46 d2 SMD транзисторы pnp npn SOT-23-6 66a датчик холла 8254ab 8254aa s2914 s-8254a S-80141ALMC MOTOROLA LITHIUM-ION msds
    Текст: нет текста в файле


    Оригинал
    PDF S-11L10 С-1135 С-1137 С-1702 С-1731 S-35199A / 35399A С-58ЛМ20А S-5842A С-5841 S-5851A Эквивалент S8550 93cc46 SMD транзисторы d2 pnp npn СОТ-23-6 66а датчик холла 8254ab 8254aa s2914 s-8254a S-80141ALMC MOTOROLA LITHIUM-ION msds

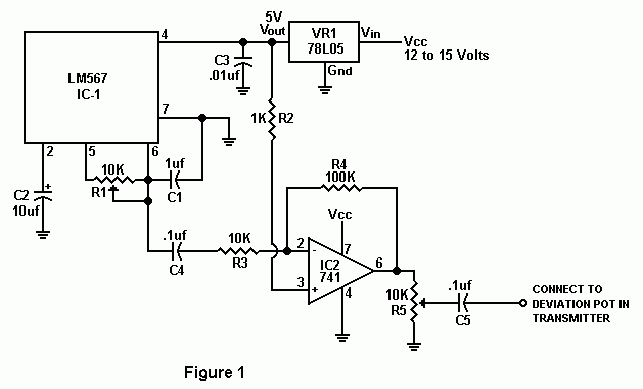

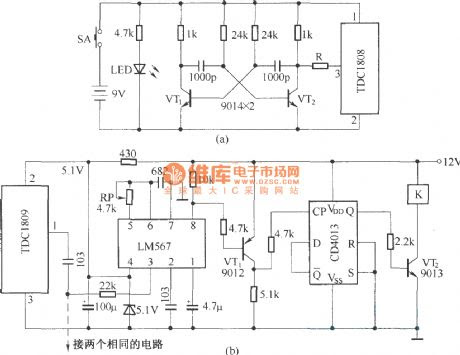

    LM567 IC – IC тонального декодера купить по низкой цене в Индии

    LM567 – это декодеры тонов общего назначения, предназначенные для обеспечения переключения насыщенного транзистора на землю, когда входной сигнал присутствует в полосе пропускания. Схема состоит из детектора I и Q, управляемого генератором, управляемым напряжением, который определяет центральную частоту декодера. Внешние компоненты используются для независимой установки центральной частоты, полосы пропускания и задержки вывода.

    Характеристики: –

    • Диапазон частот от 20 до 1 с внешним резистором

    • Логически совместимый выход с возможностью снижения тока 100 мА

    • Полоса пропускания регулируется от 0 до 14%

    • Высокая степень подавления Внеполосные сигналы и шум

    • Устойчивость к ложным сигналам

    • Высоко стабильная центральная частота

    • Центральная частота регулируется от 0.От 01 Гц до

    • 500 кГц

    Спецификация: –

    Параметры Мин. Макс. Единицы
    Вывод напряжения питания

    9 V
    Рассеиваемая мощность

    1100 мВт
    V8

    15 V
    V3
    9000 10 В
    В3

    900 28
    ВА + 0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
