М838 мультиметр инструкция: Мультиметр 838 – инструкция – самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

как пользоваться цифровым мультиметром в домашних условиях, его устройство

Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT 838.

• Функции, выполняемые прибором
  • Постоянное напряжение
  • Действующее значение
  • Измерение тока
  • Определение сопротивления
• Другие возможности мультиметра

Функции, выполняемые прибором

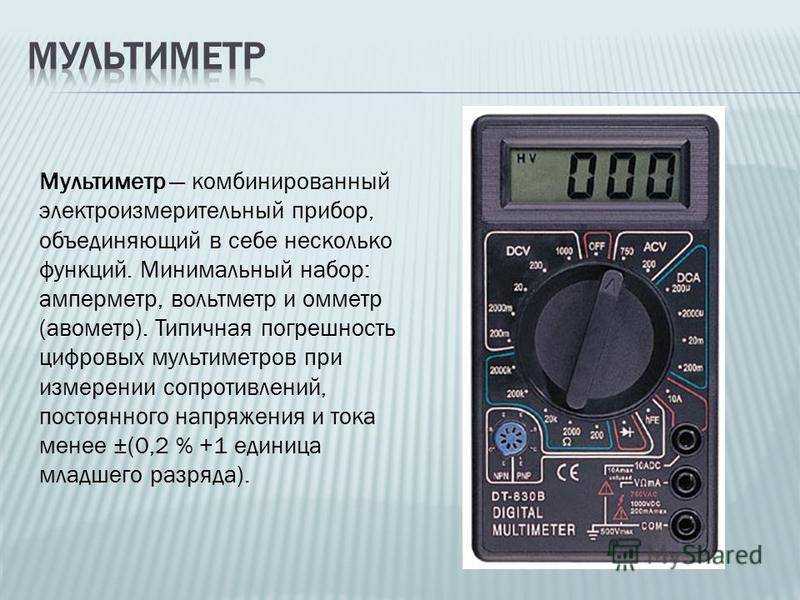

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными. Стрелка поворачивалась по шкале с помощью электромагнита, а возвращала ее назад пружина. Современные приборы в основном полностью перешли на цифровую индикацию. Что же они могут измерять? Чтобы понять, как пользоваться мультиметром ДТ 838, важно знать его особенности.

Постоянное напряжение

Присутствие электрического тока без прибора трудно определить. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Оно измеряется между двумя точками и показывает разность потенциалов, если нет внешнего влияния.

Цепи, в которых производится измерение, делятся на два вида:

1. Постоянный ток.
2. Переменный ток.

Постоянным называют ток, величина и направление которого во времени не меняются. Примером может служить батарея, аккумулятор.

Переменным называют ток, меняющий свою величину и (или) направление во времени. К нему относятся:

• синусоидальный;
• прерывистый;
• выпрямленный.

На практике под переменным напряжением подразумевают синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность меняется регулярно через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как величина во времени остается неизменной.

На самой панели мультиметра DT 838 в верхнем левом углу стоит буква V, рядом с которой нарисованы прямая и прерывистая линии. В обведенном белым цветом многоугольнике проставлены цифры. Это шкала для измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если возле числа стоит буква m, то измеряются милливольты. В 1 вольте содержится 1000 mB. Для подключения требуемого значения отмеченный конец рукоятки мультиметра совмещают с выбранным числом.

Действующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разного цвета. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели прибора графически соединены, а присутствующая надпись показывает пределы измеряемого тока и напряжения. Показатели позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, то оно будет равно нулю, получаемому путем сложения максимального «плюса» с максимальным «минусом». Поэтому используют разные методы измерения:

• мгновенное;
• амплитудное;
• действующее.

Мгновенное значение показывает напряжение в определенное время, а амплитудное определяет максимальное значение. Эти методы используются редко, т. к. в основном выявляют действующее напряжение. Для этого сравнивают работу переменного и постоянного тока, делят амплитудное значение на корень из двух (примерно 1,41). Зная действующее значение, можно определить амплитудное. Например, если в сети 220 В (действующее значение), то амплитудное будет равно 311 В.

Технически это происходит следующим образом: два последовательно соединенных диода параллельно соединяются с такими же другими двумя диодами. Между двумя последовательно соединенными диодами подключается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное — с анодов. Таким образом, переменное напряжение превращают в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычажок переключателя, подключают те или иные резисторы, расширяя возможности прибора. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для прибора.

Измерение тока

В отличие от измерения напряжения, когда вольтметр подключается параллельно источнику питания, ток измеряется иначе. Измеряемую электрическую цепь разрывают, а в разрыв подключают амперметр. В этом случае мультиметр вносит свое сопротивление. Чтобы снизить искажения и расширить предел измерения, используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно прибору и понижают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи, потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. На нем рассеивается очень большой ток, поэтому на панели некоторых мультиметров ставится предупреждение о том, сколько времени можно проводить измерение больших токов. Например, в DT 838 C указано, что измерение тока в 10 А должно длиться не более 10 секунд с 15 минутами отдыха.

В мультиметре ДТ 838 измеряемый ток может доходить до 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя ставится на отметку 10 А. Шкала для измерения тока обозначается буквой А с прямой и прерывистой линиями. Малые токи измеряются в миллиамперах (стоит буква «m») или микроамперах. 1А = 1000 mA = 1 млн микроампер.

Амперметр категорически запрещено включать по схеме вольтметра, т. е. параллельно источнику питания. Прибор предназначен для измерения только постоянного или однонаправленного тока. Это связано с тем, что для выпрямления тока необходимы диоды, а они имеют очень большое прямое сопротивление, недопустимое для амперметра. Чтобы измерять переменный ток, используют специальные трансформаторы.

Определение сопротивления

Третьей основной величиной электрического тока является сопротивление. Оно измеряется относительно постоянного тока. Для этой цели в приборе используется батарейка. Можно применять и аккумулятор, но это нежелательно, так как расход энергии небольшой и аккумулятор будет терять емкость. Показания приводятся в Омах, а если после числа стоит буква «К» — в килоомах.

Для проверки сопротивления резистора ставят переключатель прибора на ту отметку, которая больше всего подходит к номиналу резистора. На приборе эта шкала отмечается буквой «омега». При проверке переменных резисторов проводят измерение как общее, так и между подвижным контактом и одним из крайних. Причем, когда подвижной контакт поворачивают, сопротивление должно меняться плавно. Такое измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один его вывод необходимо отпаять (переменный, возможно, полностью), иначе показание может быть неточным. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить короткое замыкание (КЗ) обмотки электродвигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие возможности мультиметра

Кроме основных измерений, мультиметр позволяет облегчить работу электрика и в другом отношении.

Разные приборы имеют свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается ДТ 838, то он позволяет:

• измерять температуру;
• проверять работоспособность биполярных транзисторов;
• использовать звуковой генератор.

Для замера температуры используется специальный щуп с терморезистором. Он может идти в комплекте с прибором либо покупается отдельно. Ручка переключателя устанавливается напротив отметки TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимают к измеряемой поверхности, на шкале отображается цифровая индикация. Производить замер температуры можно и без щупа. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, т. к. для большей нужны напряжения гораздо выше. Гнезда под выводы транзистора сделаны таким образом, что можно подключить любой транзистор с любой очередностью выводов.

Для проверки устанавливают ручку регулятора напротив отметки hFE. Провода, разумеется, не нужны.

Последнее, что осталось в этом приборе, — звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно пользоваться, когда значение сопротивления не столь важно, и главное — определить малое сопротивление, например, если в многожильном кабеле жилы не разделены по цвету или их очень много (телефонный), но необходимо отыскать концы одного провода.

В этом случае на одном конце кабеля два провода соединяют вместе, замыкая их. На другом конце подключают щуп к одному проводу, а другим поочередно касаются всех других. Если пара не обнаружена, подключают другой провод и снова поочередно касаются всех других. Процедура повторяется до тех пор, пока не будет определена нужная пара. После этого жилы разъединяют, а к одному из найденных проводов подсоединяют новый и все повторяют.

Хотя прибор прост в использовании, тем не менее он требует бережного обращения. Необходимо быть очень внимательными, особенно когда производятся измерения по разным направлениям. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.

MASTECH M838 инструкция по эксплуатации онлайн страница 1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ                                                                                                          MASTECH



Precision MASTECH Enterprises Co., Гонконг                                                                                         MASTECH





ЦИФРОВОЙ

 МУЛЬТИМЕТР

M-830 серии

(модели 830B/830BZ/832/838)



РУКОВОДСТВО

 ПО РАБОТЕ

1.  Во  избежание  поражения  электрическим  током  и/или  порчи
мультиметра,  не  проверяйте  напряжения,  которые  могут
превысить 500В относительно земли.
2.  Перед  применением  мультиметра  проверьте  провода,  со–
единители и щупы на отсутствие в них трещин, разрывов или
трещин изоляции.

ИЗМЕРЕНИЕ

 ПОСТОЯННОГО НАПРЯЖЕНИЯ.

1.  Черный щуп в “СОМ”, красный – “V, Ω, A”.
2.  Установить переключатель на желаемый предел постоянного
напряжения

  (DCV).  Если  измеряемое  напряжение  заранее  не

известно

,  поставьте  переключатель  на  наибольший  предел  и

понижайте

 его до получения отсчета.

3.  Присоедините щупы к проверяемой схеме.
4.  Включите  проверяемую  схему,  величина  и    полярность  на-
пряжения

 отобразятся на дисплее.

ИЗМЕРЕНИЕ

 ПЕРЕМЕННОГО НАПРЯЖЕНИЯ.

1.  Черный щуп в “СОМ”, красный – “V, Ω, A”.
2.  Переключатель  на  желаемый  предел  переменного  напряже-
ния

 (ACV).

3.  Присоедините щупы к проверяемой схеме.
4.  Считайте показания на дисплее.

ИЗМЕРЕНИЕ

 ПОСТОЯННОГО ТОКА.

1.  Черный щуп в “СОМ”, красный – “V, Ω, A” (для тока от 200мА
до

 10А в гнездо 10А).

ОБЩИЕ

  ПОЛОЖЕНИЯ

Серия

  карманных  3,5  разрядных  мультиметров  для  измерения

постоянного

 и переменного напряжения, постоянного тока, сопро-

тивления

 и проверки диодов. Некоторые из них позволяют прове-

рять

 температуру, h

21E

 транзисторов, снабжены звуковым пробни-

ком

  (прозвонкой)  и  генератором  звукового  сигнала.  Есть  защита

от

  перегрузок  на  всех  пределах  и  индикатор  разряда  батарей.

Идеальны

 для использования в лабораториях, мастерских, хобби

и

 домашнем хозяйстве.

ОПИСАНИЕ

 ПЕРЕДНЕЙ ПАНЕЛИ

1.  ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ И ПРЕДЕЛОВ
Переключателем

 включают прибор и выбирают род измерений и

желаемый

  предел.   Для  продления  срока  службы  переключатель

должен

 быть в положении “OFF”, когда прибором не пользуются.

2.  ДИСПЛЕЙ
3,5 разрядный, 7-сегментный  жидкокристаллический индикатор с
высотой

 знака 12,7 мм.

3.  ГНЕЗДО “Общий”
Гнездо

 для черного (отрицательного) щупа.

4.   ГНЕЗДО “V,

Ω

Ω

Ω

Ω

, A”

Гнездо

  для  красного  (положительного)  щупа,  для    напряжения,

сопротивления

 и тока до 200 mA.

5.   ГНЕЗДО “10А”
Для

  красного  измерительного  щупа  при  измерении  тока  от  200

mA до 10 А.

ТЕХНИЧЕСКИЕ

 ХАРАКТЕРИСТИКИ

Точность

  гарантирована  в  течении  1  года  при  23±5°С  и  относи-

тельной

 влажности менее 75%

ПОСТОЯННОЕ

 НАПРЯЖЕНИЕ

ПРЕДЕЛ

  РАЗРЕШЕНИЕ

ТОЧНОСТЬ



200 мВ

100 мкВ

±0,25%±2 ед счета

2000 мВ

1 мВ

±0,5%±2 ед счета

20 В

10 мВ

±0,5%±2 ед счета

200 В

100 мВ

±0,5%±2 ед счета

1000 В

1 В

±0,5%±2 ед счета

ЗАЩИТА

 ОТ ПЕРЕГРУЗОК: 200 В эфф.  на пределе 200 мВ и 1000

В

 пост. или 750 В эфф. переменного тока на остальных пределах.

ПЕРЕМЕННОЕ

 НАПРЯЖЕНИЕ

ПРЕДЕЛ

  РАЗРЕШЕНИЕ

ТОЧНОСТЬ



200 В

100 мВ

±1,2%±10 ед счета

750 В

1 В

±1,2%±10 ед счета

ЗАЩИТА

  ОТ  ПЕРЕГРУЗОК:  1000  В  пост.  или  750  В  эфф.  пере-

менного

 тока на всех пределах.

КАЛИБРОВКА

:  Среднее,  калиброванное  в  эфф.  значениях  сину-

соидального

 сигнала.

ДИАПАЗОН

: 45 Гц – 450 Гц.

ПОСТОЯННЫЙ

 ТОК

ПРЕДЕЛ

  РАЗРЕШЕНИЕ

ТОЧНОСТЬ



200 мкА

100 нА

±1%±2 ед счета

2 мА

1 мкА

±1%±2 ед счета

20 мА

10 мкА

±1%±2 ед счета

ЗАЩИТА

 ОТ ПЕРЕГРУЗОК: 200 мА 250 В – плавкий предохрани-

тель

, предел 10 А без предохранителя.

ПАДЕНИЕ

 НАПРЯЖЕНИЯ :200 мВ.

СОПРОТИВЛЕНИЕ



ПРЕДЕЛ

  РАЗРЕШЕНИЕ

ТОЧНОСТЬ



200 Ом

0,1 Ом

±0,8%±2 ед счета

2000Ом

1 Ом

±0,8%±2 ед счета

20 КОм

10 Ом

±0,8%±2 ед счета

200 КОм  100 Ом

±0,8%±2 ед счета

2000
КОм



1 КОм

±1%±2 ед счета

МАКС

.  НАПРЯЖ. НА РАЗОМКН. ЩУПАХ:  2,8 В.

ЗАЩИТА

 ОТ ПЕРЕГРУЗОК:  15 сек. максимум 220В на всех пре-

делах

.

ЗВУКОВАЯ

 ПРОЗВОНКА (кроме М-830В)

ПРЕДЕЛ



ОПИСАНИЕ



)))

Встроенный

  зуммер  звучит,  если

сопротивление

 менее 1кОм

ЗАЩИТА

  ОТ  ПЕРЕГРУЗОК:  15  сек.  220В  максимум,  звучит  сиг-

нал

.

ИЗМЕРЕНИЕ

 ТЕМПЕРАТУРЫ (М-838)

ПРЕДЕЛ



РАЗРЕШ

.

ТОЧНОСТЬ



от

 -20

до



+1370°С

1°С

±3°С±2 ед сч (до150°С)
±3% (выше 150°С)

ЗАЩИТА

 ОТ ПЕРЕГРУЗОК: 220 В эфф.

3.  Разорвите  проверяемую  цепь  и  включите  щупы  ПОСЛЕДО-
ВАТЕЛЬНО

.

4.  Включите  проверяемую  схему,  величина  и    полярность  тока
отобразятся

 на дисплее.

ИЗМЕРЕНИЕ

 СОПРОТИВЛЕНИЯ.

1.   Черный щуп в “СОМ”, красный – “V, Ω, A”.
2.  Переключатель на желаемый предел Ω.
3.  Если измеряемое сопротивление включено в схему, отключи-
те

 питание и разрядите в схеме все емкости.

4.  Присоедините щупы к сопротивлению.
5.  Считайте показания на дисплее.

ПРОВЕРКА

 ДИОДОВ

1.  Черный щуп в “СОМ”, красный – “V, Ω, A”.
2.  Переключатель  в положение



3.  Соединить красный щуп с анодом, а черный  – с катодом про-
веряемого

 диода.

4.  На  дисплее  будет  прямое  падение  напряжения  в  мВ.  Если
диод

 включен наоборот, то будет выведена цифра “1”.

ИЗМЕРЕНИЕ

 H

21E

ТРАНЗИСТОРОВ



1.  Переключатель в положение h

21E.

2.  Определить  тип  транзистора:  NPN  или  PNP  и  определить
выводы

 эмиттера, базы и коллектора.

3.  На  дисплее  будет  значение  h

21E

при

  токе  базы  10  мкА  и  на-

пряжении

 Vce – 2,8 В.

ИЗМЕРЕНИЕ

 ТЕМПЕРАТУРЫ (ТОЛЬКО М-838)

1.  Переключатель  на  предел  TEMP,  температура  корпуса  ото-
бразится

 на дисплее со знаком °С.

2.  Подключите термопару типа К к гнездам “СОМ” и “V, Ω, A”.
3.  Коснитесь проверяемого  объекта термопарой.
4.  Считайте температуру на дисплее в °С.

ЗВУКОВОЙ

 ПРОБНИК (КРОМЕ М-830В)

1.  Черный щуп в “СОМ”, красный – “V, Ω, A”.
2.  Переключатель  в положение  )))
3.  Подключить  щупы  к  двум  точкам  проверяемой  цепи.  Если
сопротивление

 ниже 1кОм звучит сигнал.

ВСТРОЕННЫЙ

 ГЕНЕРАТОР (М832- МЕАНДР 50 ГЦ)

1.  Переключатель в положение
