Марки гибких проводов: Марки медных проводов и кабелей

Базовые понятия

Под проводом понимают одиночную или многожильную конструкцию, которая может быть голой (без изоляции) или в оплетке из резины, пластмассы. Примерами использования проводов являются обмотки двигателей, детали радиоаппаратуры и ЛЭП.

Кабель – это сборка из одной и более изолированных жил, имеющих единую оболочку. Для защиты от повреждений поверх ставят броню.

Преимущества медных проводников

Медь неспроста выбирают в качестве заготовок для изготовления кабельной продукции. По сравнению с алюминием она обладает рядом достоинств:

• Сопротивление медных проводов ниже, чем у алюминиевых. Это позволяет использовать меньший диаметр сечения и снизить потери при нагревании.
• Хорошая коррозионная стойкость. Полная замена сетей снабжения производится после 30-35 лет эксплуатации.
• Пластичность. Медная проволока очень гибкая, что облегчает процесс укладки и избавляет от изломов.

Изоляционный слой

Не секрет, что изоляция медных проводов предотвращает контакт человека с потенциально опасным токоведущим контуром. Еще одна ее роль — предотвратить короткое замыкание между соседними фазами.

К материалу изготовления предъявляют жесткие требования по выдерживаемому напряжению, температурам, УФ-излучению, механическим свойствам. Чаще других применяют:

• ПВХ. Отличается невысокой стоимостью, износоустойчивостью, удовлетворительной химстойкостью. Минус — выделение вредных газов при сильном нагреве.
• Резина. Характеризуется повышенной гибкостью и стойкостью к отрицательному температурному режиму.
• Полиэтилен. Обладает отличными диэлектрическими показателями, но не такой хорошей гибкостью, как у первых двух материалов.
• Карболит. Отличительная черта — термостойкость в сочетании с достаточной пластичностью.

Расчет сечения

Сечение медного провода — это та площадь, которую имеет жила в поперечном разрезе. На величину оказывают влияние длительно допустимая нагрузка, сила тока.

Самый простой способ рассчитать сечение — воспользоваться данными таблиц, учитывающих условия эксплуатации и максимальный ток. Для этого потребуется еще два показателя — суммарная мощность электропотребителей (кВт или Вт) и напряжение (В). Первый указывают в технических паспортах или на корпусах приборов, а второй для городских квартир составляет 220 В.

Далее в специальных таблицах находят полученные значения мощности и сопоставляют с диаметром проводника. Помните, что в расчетах необходимо оставлять небольшой запас по диаметру. Ведь при подключении новой техники нагрузка возрастет.

Марки проводов

Маркировка проводов содержит указания о материальном исполнении. Если в обозначении отсутствует буква «А», то изделие произведено из меди. Самыми популярными марками считаются:

ПБПП (ПУНП) — аббревиатура расшифровывается как провод бытовой, промышленный плоский. Это изделие сечением до 6 кв.мм с ПВХ-изоляцией. Эксплуатируется в диапазоне от -15 град до +50 град. Подходит для монтажа осветительных систем.

ПБППг (ПУГНП) — в отличие от предыдущего содержит многопроволочные жилы. В наименовании литера «г» значит гибкий. Наименьший радиус изгиба равняется шести диаметрам. В остальном аналогичен ПБПП. Продается бухтами по 100 м, 200 м.

ППВ — это плоский провод с изоляционным слоем из ПВХ-пластиката. Число жил может быть от 2 до 3 шт, сечение при этом составляет 0,75-6 кв.

ПВС — термостойкий, износоустойчивый многожильный проводник с цветной ПВХ-изоляцией. Сечение колеблется от 0,75 кв.мм до 16 кв.мм. Параметры сети — напряжение 380 В, частота 50 Гц. Применяется при установке розеток, производстве удлинителей.

Марки кабелей

По своему назначению кабели бывают силовые, контрольные, радиочастотные и для управления. Рассмотрим ходовые марки:

ВВГ — относится к силовым устройствам с числом жил от 1 до 5 шт. Буквенный шифр можно перевести как винил-винил-голый. Выдерживает влажность до 98%, температуру -50/+50 град. Используется как токопроводник для сетей с параметрами 660-1000 В и 50 Гц. Наружная оболочка черная или серая, изоляция цветная (белая, желтая и синяя). Имеет негорючую разновидность — ВВГнг, плоскую — ВВГп и др.

NYM — медное изделие с изоляционной прослойкой в виде негорючего поливинилхлорида. Пространство между изоляцией заполнено мелованной резиной, благодаря чему достигается высокая прочность и термостойкость. Число жил — 1-5 шт, сечение 1,5-16 кв. мм.

В отличие от ВВГ стоит дороже, производится только круглой формы, что не совсем удобно при закладке под штукатурку. Может монтироваться на открытом воздухе. Радиус изгиба находится как 4 сечения.

КГ — аббревиатура означает кабель гибкий. Применяется в условиях постоянного (660 В) или переменного (1000 В) напряжения для питания переносного оборудования, сварочных аппаратов.

Соединение

Качество соединения медных проводов напрямую влияет на электроконтакт. Существует несколько способов соединения:

Скрутка. Самый легкий вариант, предполагающий снятие изоляции и скручивание голых жил. После чего изделие заново изолируют с помощью ПВХ-ленты или специальных колпачков. Разнородные сплавы скручивать нельзя.

Пайка. Работа занимает больше времени, чем скрутка. Но процесс гарантирует надежное соединение. Чтобы спаять медные провода, необходим припой и канифоль.

Клеммные колодки. Это изолирующая пластинка, на которой расположены контакты. Идеальный вариант для сборки разнородных материалов. Исходя из варианта фиксации проводников, бывают с затягивающим винтом или прижимными пластинками.

Пружинные клеммы. Быстрый и эффективный вариант. Достаточно содрать изоляцию, оголив жилу, и вставить клемму с пружинным зажимом.

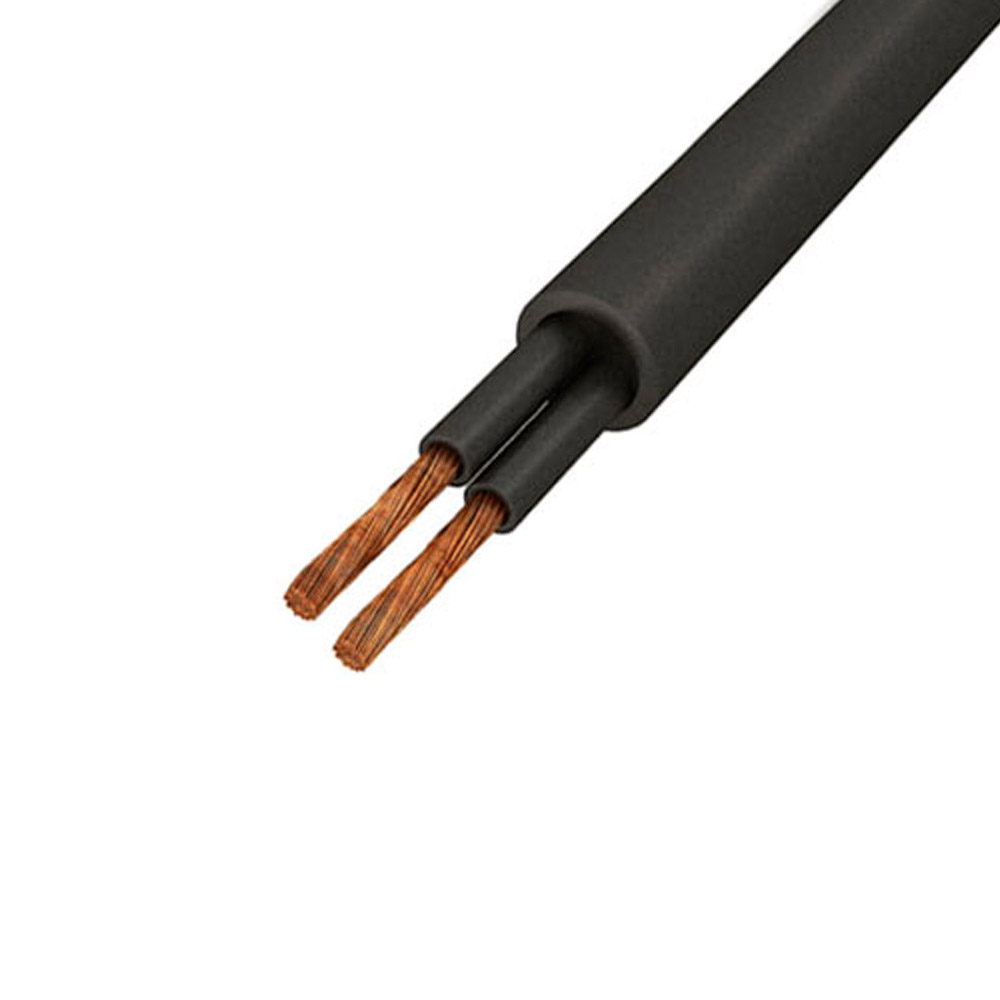

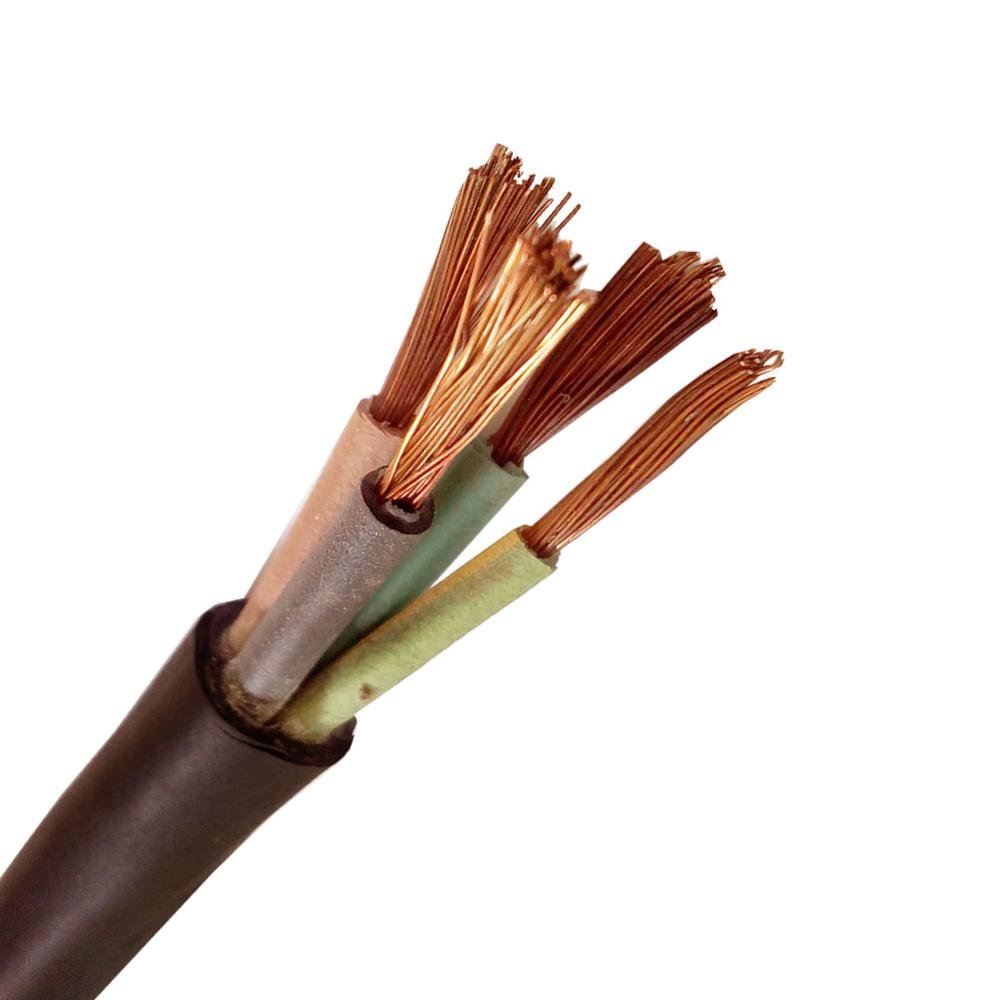

Фото медных проводов и кабелей

Марки проводов и кабелей

Провода.

Провода бывают медные и алюминиевые. Алюминий очень активен химически. Его можно соединять только с алюминием или сталью, и обычно, механическим способом (через гайки, болты). Если алюминий соединить с медью, то соединение быстро разрушается. Алюминиевый провод можно соединить с медным только через клемму. Если нет ограничения по весу и по цене, лучше применять медные провода. А при монтаже новой внутренней проводки (в жилых и административных зданиях) допускается применение проводов и кабелей только с медными жилами. Главный недостаток меди – на воздухе она окисляется. Место соединения может проводить ток все хуже, на этом месте появляется падение напряжения, соединение начинает греться, для предотвращения этого соединение надо облудить. Все работы, связанные с монтажом электропроводки, должны выполняться профессиональными электриками.

Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки. Провода могут быть голыми или изолированными. Голые провода не имеют никаких защитных или изолированных покрытий. Жилы изолированных проводов покрыты изоляцией из резины или пластмассы. Провода подразделяются на защищенные или незащищенные.

Защищенными называют изолированные провода, которые поверх электрической изоляции имеют защитную оболочку, предназначенную для защиты от внешних воздействий. Незащищенные провода не имеют поверх электрической изоляции защитной оболочки.

Монтажные провода используют для фиксированного и гибкого монтажа в щитах, токоведущие жилы изготовлены из медной проволоки.

Кабели.

Кабель – одна или несколько изолированных жил, заключенных в общую оболочку (резиновую, пластмассовую или металлическую), поверх которой в зависимости от условий прокладки и эксплуатации может иметься защитный покров, в который может входить броня (покрытие из стальных лент или плоской или круглой проволоки). Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды:

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и  других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля.   Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм².

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи  сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Шнуры.

Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 4 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой. Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.

Маркировка и типы проводов, кабелей и шнуров.

Провода и кабели маркируют буквами.

1. Материал жилы (А – алюминий, медь – буква опускается).
2. В обозначении провода – буква П – провод или ПП – плоский провод (2-х или 3-х жильный), в обозначении кабеля материал
оболочки.
3. В обозначении провода и кабеля – материал изоляции жил (В – поливинилхлоридная изоляция (ПВХ), П – полиэтиленовая, Р – резиновая, Н – найритовая).
4. В обозначении кабелей – конструкцию защитного покрова.

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения:

первая цифра – число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

Марки кабелей и проводов.

АППВ 2х1,5-380 – провод с алюминиевой жилой, с ПВХ изоляцией, плоский, площадь сечения жилы 1,5 мм, на напряжение 380 В.
ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.
ПВС – провод с медной жилой, многожильный, с ПВХ изоляцией, в ПВХ оболочке.
ПУНП – провод с медной жилой, жесткий, с ПВХ изоляцией, в ПВХ оболочке.
МГШВ – провод монтажный, с многопроволочной жилой, изоляцией из полиамидного шелка
МШВ – провод монтажный, с однопроволочной жилой, с волокнистой и ПВХ изоляцией
ТРП – провод телефонный, с медной жилой, с изоляцией из полиэтилена.

Марки кабелей.

АВРГ 5х2,5-380 – кабель с алюминиевыми жилами, резиновой изоляции, в ПВХ оболочке, без защитного покрова 5-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.
ВРГ 5х2,5-380 – кабель с медными жилами, резиновой изоляцией, в ПВХ оболочке, без защитного покрова, 5-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.
АВРГ – кабель с алюминиевыми жилами, резиновой изоляции, в ПВХ оболочке, без защитного покрова.
ВВГ 4х1,5 – кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 1,5 мм.
КВВГ – контрольный кабель с медными жилами,  в ПВХ изоляции, в ПВХ оболочке
NYM – кабель с однопроволочными (при сечениях от 1,5 до 10мм2) или многопроволочными (от 16 до 35мм2) медными жилами, в ПВХ изоляции, в ПВХ оболочке, используется дополнительный слой – заполнение.
РК-75 – кабель радиочастотный, коаксиальный с волновым сопротивлением 75 Ом.

Экранированный кабель.

Для уменьшения влияния электромагнитных помех (которые создаются трансформаторами) слаботочные линии и силовые провода следует прокладывать раздельными трассами, в разных жгутах, для уменьшения влияния таких помех применяется экранирование кабеля. Экран представляет собой медную или алюминиевую оболочку (плетеную или из фольги), в которую заключаются провода кабеля. Для того чтобы экранирование работало, экран обязательно должен быть заземлен – в этом случае наведенные на него токи стекают на землю. Экран заметно увеличивает стоимость кабеля, но в то же время повышает его механическую прочность.  Чем больше длина силового провода, тем больше от него помехи.

Марки шнуров.

ШВВП 2х0,75 – шнур с двумя многопроволочными жилами, с площадью сечения жилы 0,75мм, в ПВХ изоляции, в ПВХ оболочке.
ШРТ – шнур с многопроволочными жилами, термостойкий, в резиновой изоляции, в резиновой оболочке.

Таблицы расчета характеристик выбора кабелей.

Минимально допустимые сечения кабелей в зависимости от типа линий.

Таблица выбора сечения провода или кабеля в зависимости от токовой нагрузки и условий прокладки.



Марка гибкого медного кабеля

Сайт для домашнего электрика и не только

Провода

Провода бывают медные и алюминиевые. Алюминий очень активен химически. Его если соединяют, то только с алюминием, и обычно, механическим способом (через гайки, болты). Если алюминий соединить с медью, то соединение быстро разрушается. Алюминиевый провод можно соединить с медным через клемму. Если нет ограничения по весу и по цене, лучше применять медные провода. Главный недостаток меди – на воздухе она окисляется. Место соединения может проводить ток все хуже, на этом месте появляется падение напряжения, соединение начинает греться, для предотвращения этого соединение надо облудить.

Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки.

Провода могут быть голыми или изолированными. Провода могут использоваться для линий электропередач, для изготовления обмоток электродвигателей, для соединений в радиоэлектронной аппаратуре и т.д.

Голые провода не имеют никаких защитных или изолированных покрытий, в основном применяются для линий электропередач.

Жилы изолированных проводов покрыты изоляцией из резины или пластмассы.

Провода подразделяются на защищенные или незащищенные.

Защищенными называют изолированные провода, которые поверх электрической изоляции имеют защитную оболочку, предназначенную для защиты от внешних воздействий.

Незащищенные провода не имеют поверх электрической изоляции защитной оболочки.

Монтажные провода используют для фиксированного и гибкого монтажа в щитах, соединений в радиоэлектронной аппаратуре, токоведущие жилы изготовлены из медной проволоки.

Силовые и установочные провода используют для монтажа электропроводки. Эти провода применяют для соединения частей электроустановок и прокладке внутри помещений, на открытом воздухе и т. д.

Кабели

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды:

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм 2 .

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Шнуры

Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 1,5 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой.

Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.

Электрическая проводка

Электрическая проводка – состоит из проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.

Различия проводов и шнуров

Провода, кабели и шнуры различаются:

1. По материалу токопроводящих жил — медная. алюминиевая, алюмомедная.

2. По поперечному сечению жил — 0,35; 0,5; 0,75; 1; 1,0; 1,5; 2,5; 4,6; 10; 16; 25; 35; 70 мм2 и т.д.

3. По номинальному напряжению, на которое рассчитаны жилы.

3. По числу жил — одножильные и многожильные, от 1 до 4 (контрольные
кабели от 4 до 61).

4. По изоляции — резиновая, бумажная, пластмассовая, пряжа

5. По оболочке — резиновая, пластмассовая, металлическая.

Маркировка

Провода и кабели маркируют буквами.

Первая буква. Материал жилы: А – алюминий, медь – буквы нет.

Вторая буква. В обозначении провода: П – провод (ПП – плоский провод), К — контрольный, М-монтажный, МГ — монтажный с гибкой жилой, П(У) или Ш — установочный, в обозначении кабеля материал оболочки.

Третья буква. В обозначении провода и кабеля — материал изоляции жил: В или ВР – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н или НР — найритовая (негорючая резина), Ф – фальцованная (металлическая) оболочка, К — капроновая, Л — лакированная, МЭ — эмалированная, О — оплетка из полиамидного шелка, Ш — изоляция из полиамидоного шелка, С — из стекловолокна, Э — экранированная, Г — с гибкой жилой, Т – с несущим тросом.

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква. Особенности конструкции. А — асфальтированный, Б — бронированными лентами, Г — гибкий (провод), без защитного покрова (силовой кабель), К — бронированный круглыми проволоками, О — в оплетке, Т — для прокладки в трубах.

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.

ВВГ 4х2,5-380 — кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.

Расшифровка маркировки проводов и кабелей российского производства

Силовые кабели с ПВХ и резиновой изоляцией.

АС — алюминиевая жила и свинцовая оболочка.
АА — алюминиевая жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
Бн — то же, но с негорючим защитным слоем.
В — первая (при отсутствии А) буква — ПВХ изоляция.
В — вторая (при отсутствии А) буква — ПВХ оболочка.
Г — в конце обозначения — нет защитного слоя поверх брони или оболочки.
Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.
С — свинцовая оболочка.
О — отдельные оболочки поверх каждой фазы.
Р — резиновая изоляция.
НР — резиновая изоляция и оболочка из резины, не поддерживающей горение. П — изоляция или оболочка из термопластичного полиэтилена.

Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.
Пв — изоляция из вулканизированного полиэтилена.
нг — не поддерживающий горение.

LS — Low Smoke — пониженое дымовыделение.

нг-LS — не поддерживающий горение, с пониженым дымовыделением.

FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)

FRLS — с пониженым дымовыделением, с повышенной огнестойкостью

Э — экран из медных проволок и спирально наложенной медной ленты

КГ — кабель гибкий.

А — первая буква, то алюминиевая жила, при ее отсутствии — жила медная.
В — вторая буква (при отсутствии А) — ПВХ изоляция.
В — третья буква (при отсутсутствии А) — ПВХ оболочка.

П — изоляция из полиэтилена.

Пс — изоляция из самозатухающего полиэтилена.

Г — отсутствие защитного слоя.
Р — резиновая изоляция.
К — первая или вторая буква (после А) — кабель контрольный.
КГ — кабель гибкий.

Ф — изоляция из фторопласта.
Э — в середине или в конце обозначения — кабель экранированный.

М — в начале обозначения — монтажный провод.

Г — многопроволочная жила, если буква отсутствует, то однопроволочная.
Ш — изоляция из полиамидного шелка.
В — поливинилхлоридная изоляция.
К — капроновая изоляция.
Л — лакированный.
С — обмотка и оплетка из стекловолокна.
Д — двойная оплетка.
О — оплетка из полиамидного шелка.

Особые обозначения.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.

ПВС — провод в виниловой оболочке соединительный.

ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.

ПУНП — провод универсальный плоский.

ПУГНП — провод универсальный плоский гибкий.

Расшифровка маркировки проводов и кабелей импортного производства

N — кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher

Elektrotechniker — союз германских электротехников).

Y — Изоляция из ПВХ.

H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

M — Монтажный кабель.

C — Наличие медного экрана.

RG — Наличие брони.

SL — Кабель контрольный.

Li — Многожильный проводник выполнен по немецкому стандарту VDE.

H — Гармонизированный провод (одобрение HAR).

N — Соответствие национальному стандарту.

05 — Номинальное напряжение 300/500 В.

07 — Номинальное напряжение 450/750 В.

V — ПВХ изоляция.

K — Гибкая жила для стационарного монтажа

Как рассчитать сечение провода

Сечение провода рассчитывают по следующей формуле:

где S — сечение провода, мм2; π — число равное 3,14; r — радиус провода, мм, который равен половине диаметра.

Диаметр провода токоведущей жилы без изоляции измеряют микрометром или штангенциркулем. Сечение жилы многопроволочных проводов и кабелей определяют по сумме сечений всех проволок.

Пользуются также другой формулой: S = 0,78d², где d – диаметр провода.

Зависимость от условий прокладки

Провода или кабели, проложенные открыто, охлаждаются лучше, чем проложенные в трубах или скрыто. Провода с резиновой изоляцией допускают длительную температуру нагрева жил, не превышающую 65°С, провода с пластмассовой изоляцией — 70 °С.

Пока не оставлено отзывов в данной категории. Вы можете стать первым.

Чтобы оставлять отзывы, войдите на сайт или зарегистрируйтесь.

Каталог

Новости и новинки

Компания “ПлюсЭлектро” поздравляет Вас с Днём России!

Примите наши поздравления

Коллектив “ПлюсЭлектро” поздравляет Вас с Майскими праздниками!

Режим работы интернет-магазина и розничной сети в майские праздники

Открытие магазина электрики, офиса продаж в г.

Возвращение “ПлюсЭлектро” в Долгопрудный

Статьи

Как выбрать УЗО (Устройство Защитного Отключения)

Электрификация дома в дачном поселке

Что дает электрификация дома, как обеспечить дом электричеством

Как выбрать электрощит

Краткая информация по электрическим щитам и рекомендации по выбору

Доставка и самовывоз:

Подписка на наши новости и акции

График работы: Пн-Пт 8:00 – 19:00
Внимание! Стоимость товара в интернет-магазине может отличаться от стоимости в розничной сети.
Политика конфиденциальности

Кабели силовые гибкие

В данную группу входят кабели с медными многопроволочными токопроводящими жилами с резиновой изоляцией в резиновой оболочке, предназначенные для электропитания передвижных потребителей и для нестационарного монтажа.

Марки и области применения

КГ КГ-ХЛ КГ-Т КГН КПГ КПГН КПГС КПГСН

Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В

Для соединения при дуговой сварке электродержателей сварочных установок на номинальное напряжение 220 В переменного тока частотой 50 Гц или постоянного тока

Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменного тока частотой 50 Гц

Для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 10 кВ переменного тока частотой 50 Гц

Для присоединения шахтных передвижных машин и механизмов к сети с напряжением до 1140 В на основных и до 220 В на вспомогательных жилах

Для присоединения шахтного бурильного электроинструмента при переменном напряжении до 660 В с изолированной нейтралью

Конструкции и условия эксплуатации

Базовая (с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке)

При изгибах с радиусом не менее 8 диаметров кабеля, при температуре окружающей среды от -40 до +50 “С при воздействии солнечного излучения

С использованием резин для холодного климата

То же, при температуре окружающей среды от -60 до +50 °С

С жилами из луженых медных проволок, с использованием резин для тропического климата

То же, при температуре окружающей среды

от -10 до +55 °С, со стойкостью к воздействию плесневых грибов

В маслостойкой оболочке, не распространяющей горение

При изгибах с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до +50 °С

С жилами повышенной гибкости

При изгибах с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до +50 °С при воздействии солнечного излучения

С жилами повышенной гибкости, в маслостойкой оболочке, не распространяющей горение

При изгибах с радиусом не менее 5 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до +50 °С

С жилами повышенной гибкости и с профилированным сердечником

То же, что и КПГ, при возможности воздействия на кабель ударных и раздавливающих нагрузок

С жилами повышенной гибкости, с профилированным сердечником, в маслостойкой оболочке, не распространяющей горение

То же, что и КПГН при возможности воздействия на кабель ударных и раздавливающих нагрузок

С жилами повышенной гибкости

При многократных изгибах с радиусом не менее 50 мм, при температуре окружающей среды от -50 до +50 °С, при воздействии солнечного излучения

С экранами из электропроводящей резины по жиле и изоляции, с поясным экраном из электропроводящей резины

При многократных изгибах с радиусом не менее 6 наружных диаметров кабеля, при температуре окружающей среды от -40 до +50 °С

С экранами из электропроводящей резины по жиле и изоляции, с заполнителем сердечника из электропроводящей невулканизированной резины, с двухслойной оболочкой

При ограниченном количестве изгибов с радиусом не менее 6 диаметров кабеля, при возможности воздействия соляного тумана, при возможности воздействия на кабель ударных и раздавливающих нагрузок, при температуре окружающей среды от -50 до +85 °С, со стойкостью к

воздействию плесневых грибов

С экранами из электропроводящей резины по изоляции

При многократных изгибах с радиусом не менее 5 наружных диаметров кабеля, при температуре окружающей среды от -30 до +50 °С

Особо гибкие с электропроводящими экранами по изоляции, в маслостойкой оболочке, не распространяющей горение

При многократных изгибах с радиусом не менее 3 наружных диаметров кабеля, при температуре окружающей среды от -30 до +50 °С

Число жил в кабелях и диапазон номинальных сечений основных жил указаны в таблице 2. 2.4-1. Номинальные сечения жил заземления и вспомогательных жил кабелей, кроме КГЭШ и КОГРЭШ, в зависимости от номинального сечения основных жил указаны в таблице 2.2.4-2. Сортамент шахтных кабелей приведен в таблицах 2.2.4-10 и 2.2.4-11.

Номинальное сечение жилы заземления кабелей марки КПГ и КПГН должно быть равно сечению основных жил. При необходимости допускаются другие сечения жил заземления и вспомогательных жил. В обозначение кабелей группы КГ (ТУ 16.К73.05-93) с нулевой жилой к марке добавляется буква “н”, кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами (без жил заземления и нулевой) добавляется буква “в”.

Изоляция кабелей этой группы также может выполняться из теплостойкой резины, допускающей температуру нагрева жил до 85 °С. В данном случае в марке кабеля дополнительно в конце присутствует буква “Т”. ТУ 16.К73.05-93 предусматривают возможность изготовления и других марок кабелей (кроме КГ) в исполнении ХЛ и Т.

Таблица 2.2.4-1. Число жил в кабелях

Номинальное сечение основных жил, мм2

КГ, КГ-Т и КГ-ХЛ, КГН

Таблица 2.2.4-2. Сечение жил, мм2

Жилы заземления для КШВГТ-10

Номинальная толщина изоляции и значения толщин оболочек для кабелей марок КГ, КГН, КПГ, КПГН, КПГС, КПГСН указаны в таблице 2.2.4-3 (при этом большие значения толщин оболочек относятся к кабелям с большим числом жил). Жилы кабелей марок КГ, КГН, КПГ, КПГН, КПГС, КПГСН должны иметь цифровую маркировку или отличительную расцветку, указанную в таблице 2.2.4-4, при этом зелено-желтый цвет изоляции применяют только для жилы заземления. Номинальные толщины изоляции и оболочек для кабелей марки КОГ-1 приведены в таблице 2.2.4-5, номинальные толщины элементов конструкции для кабелей марки КГЭ приведены в таблице 2.2.4-6, номинальные толщины элементов конструкции для кабелей марки КШВГТ-10 приведены в таблице 2.2.4-7. Цвет изоляции для кабелей марки КОГ-1 и КГЭ не нормируется, в кабелях марки КШВГТ-10 основные жилы могут иметь любой цвет, кроме черного.

Изолированные жилы должны быть скручены в правом направлении, при этом для обеспечения эксплуатации при заданных условиях изолированные жилы в кабелях марок КГ, КГН с тремя основными и двумя вспомогательными жилами сечением 16 мм 2 и более, кабелей марки КПГ, КПГН с четырьмя жилами 16 мм 2 и более должны быть скручены вокруг резинового сердечника, а в кабелях марок КПСГ и КПСГН с четырьмя жилами сечением 16 мм 2 и более, пяти- и шестижильных всех сечений должны быть скручены вокруг круглого или профилированного резинового сердечника. В кабелях марки КШВГТ-10 все изолированные жилы должны быть скручены с заполнителем в центре из электропроводящей резины, а оболочка выполняется двухслойной с внутренним слоем из электропроводящей резины.

Для удобства разделки кабелей поверх скрученных жил должен быть наложен слой синтетической пленки или другого материала. В кабелях марки КОГ-1 и одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина оболочки должна быть равна сумме толщин изоляции и оболочки.

Справочные значения наружных диаметров и масс кабелей, наиболее массово выпускаемых типоразмеров, указаны в таблицах 2.2.4-8 и 2.2.4-11 соответственно. С учетом значительных допусков реальные значения могу отличаться на 10% в меньшую или большую сторону.

Рисунок 2.2.4-1. Поперечный разрез кабеля марки КГЭ с жилой заземления и вспомогательной жилой

Таблица 2.2.4-3. Толщины изоляции и оболочек

для кабелей марок КГ, КГН, КПП КПГН, КПГС, КПГСН, мм

одножильные и многожильные медные провода

Современный рынок предлагает большое разнообразие кабельных систем, отвечающих всем требуемым условиям эксплуатации, тем самым увеличивая и делая более эффективным производственный процесс как в различных промышленных сферах, так и в домашних. Разнообразие электрических кабелей огромно: СИП (силовой кабель для воздушных трасс), ВВГ (кабель для домашней проводки), ТПП (провода для прокладки телефонных линий), STP, FTP, UTP (сетевые и телефонные кабельные системы) и др. Но данные модели не всегда обладают нужной гибкостью и устойчивостью на перегиб. В среднем они выдерживают порядка несколько десятков или сотен перегибов. При подводке проводки к передвижным силовым промышленным аппаратам этих свойств зачастую не хватает. Именно поэтому в 80-х годах прошлого века производители учли все нюансы и разработали инновационную продукцию – гибкий кабель, у которого устойчивость к перегибам увеличилась в разы в сравнении с его предшественниками.

Гибкий кабель с сечением 1,5

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

• Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
• Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
• Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
• Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Отличие одножильного от многожильного провода

В процессе выполнения домашних строительных работ у неопытных мастеров часто возникает вопрос, какой электрический провод лучше: многожильный или одножильный для прокладки проводки.

Стоит подчеркнуть, что многожильные кабеля являются более гибкими и обладают лучшей эластичностью в сравнении с одножильными.

Одножильный провод состоит из одной литой токопроводящей жилы, многожильный – из большого количества мелких волосков. Однозначного ответа, какой вид кабеля лучше, нет – все зависит от индивидуальных особенностей применения, но можно выделить ряд достоинств каждого из них.

Одножильный кабель

Преимущества и недостатки одножильной системы:

1. Стоимость одножильной проводки значительно ниже цены многожильной аналогичного сечения;
2. В случае отсутствия возможности монтажа одножильного кабеля в гофрированную трубку или кабель-канал за счет его жесткости возможна укладка в канву без дополнительных средств защиты провода. Это идеальный вариант для подводки источника питания к осветительным приборам и розеткам в бытовых условиях;
3. При подводке к автоматам и бытовым приборам не требуется дополнительного лужения;
4. Применим для монтажа с ограниченным радиусом изгиба, в случае расположения проводки под углом в 90 градусов лучше отдать предпочтение многожильному кабелю.

Кабель электрический многожильный медный гибкий обладает рядом преимуществ, отсутствующих в одножильном:

1. Подходит для прокладки проводки в канву неправильной формы с изгибами и поворотами;
2. В процессе эксплуатации подвержен меньшему нагреванию, хорошо себя зарекомендовал при температурных скачках;
3. Легче монтируется в гофрированную трубку и короба, соответственно, впоследствии в случае необходимости легче извлекается из них;
4. Устойчив к растяжению и многократному изгибанию, без нарушения целостности конструкции. Более легкий изгиб в сравнении с одножильной проводкой, повышенная ударопрочность;
5. Незаменим в удлинителях и электрических домашних и промышленных бытовых приборах.

Однозначно трудно сказать, что одножильный силовой кабель лучше многожильного или наоборот. Каждая из систем имеет свои преимущества. Зачастую для домашних работ предпочтение отдается одножильному кабелю за счет дешевизны и простоты в работе, но стоит учесть, что при многоразовом изгибе произойдет преломление токопроводящей жилы. Что касается промышленных объектов, там чаще всего применяются многожильные кабеля, так как в процессе прокладки сложных коммуникационных трасс требуется больше гибкости и эластичности от продукции. Многожильные кабеля обладают более высокой стоимостной оценкой, причем наблюдается прямая зависимость цены от класса гибкости продукции. Самыми дорогими являются провода 7-го класса, поскольку обладают максимально возможной гибкостью на сегодняшний день.

Разновидности гибкого кабеля

Гибкий многожильный кабель выпускается под различными марками, обладающими разными свойствами. Можно выделить наиболее востребованные из них:

• КГВВ представляет собой продукцию, выдерживающую температурный режим от минус 50 до плюс 50 градусов за счет надежной изоляции, в состав которой входит ПВХ, обеспечивающая срок службы порядка 25 лет. Применяется для подвода электропитания к силовым установкам, например, экскаваторам, элеткроподъемникам и др. Рассчитан на напряжение порядка 1000-1500 Вольт;

Гибкий кабель из серии КГВВ

• РКГМ предназначен для силовых линий электропередач и передвижного оборудования, рассчитан под температуру от минус 60 до плюс 180 градусов, устойчив к повышенной влажности за счет надежной изоляции из кремния и резины;
• ВВГ предназначен для проведения электрической разводки в жилых и нежилых помещениях, в составе изоляции находится поливинилхлорид, что придает дополнительной прочности всей конструкции в целом;
• КОГ предназначен для подвода электропитания к сварочным аппаратам различной мощности, возможна эксплуатация с высокой влажностью, а также как внутри помещения, так и за его пределами;
• ВРБ предназначен для монтажа непосредственно в грунтовых траншеях, обладает хорошими изоляционными свойствами за счет брони, но в то же время его гибкость не отличается высокими показателями;

Гибкий кабель из серии ВРБ

• SHIF имеет силиконовую изоляцию и предназначен для работы в экстремально высоких температурах до 220 градусов, устойчив к воздействию различных щелочных сред.

За счет своих разновидностей гибкий кабель предполагает различную установку: как в специализированные короба и кабель-каналы, так и в земляные траншеи. Также это может быть воздушная или даже открытая прокладка. Вид монтажа зависит от индивидуальных особенностей кабельной проводки, от температурного режима, скопления людей и условий эксплуатация. Исходя из требуемых условий применения, осуществляется подбор нужной продукции, отвечающей необходимым техническим характеристикам.

Видео

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жилы.
3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм².

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора.  Такой провод часто используют для .

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм².

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм².

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм², а вариант многожильного исполнения  доступен в диапазоне 25-95 мм².

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм².

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм², во втором 16-50 мм².

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

• ВБбШвнг – негорючая изоляция;
• ВБбШвнг-LS – при горении не выделяет вредных веществ;
• АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

• «М» – под монтаж;
• «П(У)», «МГ» – под монтаж гибкий;
• «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

• «Б» – бронированный;
• «Г» – гибкий;
• «К» – оплетка проволочная;
• «О» – оплетка другая;
• «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

• «нг» – негорючий,
• «з» – заполненный,
• «LS» – без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Виды кабелей и проводов – их назначение и характеристики

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.

Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.

– Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

– Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

Экранирование.

Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.

Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.

Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.

Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т.п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

• АВББШв – с алюминиевыми жилами.
• ВББШвнг – изоляция не горит.
• ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

• UTP – с обычной наружной защитной ПВХ изоляцией.
• FTP – под наружной изоляцией намотан экран из фольги.
• STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
• S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

• А – кабель с алюминиевой жилой;
• В – изоляция каждой жилы из ПВХ;
• В – наружная оболочка из ПВХ;
• Г – кабель гибкий;

• нг – оболочка не поддерживает горение;
• 3 – три жилы;
• 2,5 – сечение жилы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Маркировка и характеристика провода (кабеля)

Жила — в общем случае отдельный проводник.
Провод — одна неизолированная и одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.
Установочный провод — провод для электрических распределительных сетей низкого напряжения.
Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.
Шнур — две или более изолированных гибких и особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллические оболочки и защитные покрытия. Шнур предназначен для подсоединения подвижных устройств (например, электрических бытовых приборов) к электрической сети.
Провода и кабели различаются по количеству жил, сечению и номинальному рабочему напряжению. Провода изготавливаются с изоляцией на напряжение 380, 660 и 10000В (СИП) переменного тока, кабели — на любое напряжение. У изолированного провода токопроводящая жила заключена в оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок проводов покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Провода, предназначенные для прокладки в местах, где имеется повышенная опасность их механического повреждения, защищаются дополнительной оплеткой из стальной оцинкованной проволоки.
Голыми называются провода, у которых поверх токопроводящих жил отсутствуют защитные или изолирующие покрытия. Голые провода марок ПСО, ПС, A, AG и другие применяются, как правило, для воздушных линий электропередач.
Изолированными называются провода, у которых токопроводящие жилы покрыты изоляцией, а поверх изоляции имеется оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы либо металлической ленты. Изолированные провода подразделяются на защищенные и незащищенные.
Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.
Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ и др.).

Маркировка

Марка провода (кабеля) — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов.
В маркировке отечественных проводов, кабелей и шнуров российских производителей используются следующие обозначения:
1-я буква характеризует материал токопроводящей жилы:
алюминий — А,
медь — буква отсутствует.
2-я буква обозначает:
П — провод.
3-я буква обозначает материал изоляции:
В — оболочка из поливинилхлоридного пластиката,
П — оболочка полиэтиленовая,
Р — оболочка резиновая,
Н — оболочка наиритовая.
В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О — оплетка,
Т — для прокладки в трубах,
П — плоский,
Ф — металлическая фальцованная оболочка,
Г — повышенная гибкость,
И — повышенные защитные свойства,
Р- оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д.
Например: ПВ — медный провод с поливинилхлоридной изоляцией.

Современные марки провода и кабеля

Монтажные провода марки МПМ, МПМУ, МПМУЭ и МПМЭ применяются для межблочного и внутриблочного соединений в электрических устройствах. Токопроводящие жилы изготавливаются из медных, луженных оловом проволок. Жилы проводов МПМУ и МПМУЭ усилены луженой металлической проволокой. Провода марок МПМ и МПМУ одножильные, марки МПМУЭ и МПМЭ — одно-, двух- и трехжильные. Сечения проводов: МПМ — 0,12-1,5 мм2; МПМУ — 0,12-0,5 мм2; МПМУЭ и МПМЭ — 1,43-3,34 мм2. Все провода имеют полиэтиленовую изоляцию низкого давления в виде сплошного слоя. Провода марок МПМУЭ и МПМЭ дополнительно содержат экран в виде оплетки из луженых медных проволок. Провода применяются в цепях переменного тока напряжением до 250 В с частотой до 5000 Гц, либо в цепях постоянного тока напряжением до 350 В. Электрическое сопротивление изоляции проводов в нормальных условиях составляет не менее 105 МОм/м. Использование проводов допустимо при температуре окружающей среды в диапазоне -50…+85 «С.
Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с однопроволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки. Сечение проводов составляет 0,5-10 мм2. Провода имеют окрашенную ПВХ- изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.
Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2,3,4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм2. Выпускается со скрученными жилами в ПВХ- изоляции и такой же оболочке.
Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.
Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм2. Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке. Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.
Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой, медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм2. Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.
Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют однопроволочную медную жилу сечением 1,5-4,0 мм2, изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета. Внутренняя промежуточная оболочка состоит из резиновой смеси. Двухжильный кабель имеет провода черного и синего цветов, трехжильный — черного, синего и желто-зеленого, четырехжильный — черного, синего, коричневого и желто-зеленого, пятижильный — черного, синего, коричневого, черного и желто-зеленого.
Соединительные кабели марок МКШ и МКЭШ предназначены для межблочного и внутриблочного соединений в электрических устройствах. Количество жил может быть равным 2, 3, 5, 7, 10 или 14. Сечение токопроводящих жил: 0,35-0,75 мм2. Кабель МКЭШ имеет экран из луженых медных проволок. Применяются при напряжении до 500 В и частоте до 400 Гц. Использование кабеля допустимо при температуре окружающей среды в диапазоне -50…+70 «С.
Контрольные кабели марок КВБбШв, КВВВбГ предназначены для подключения электрических приборов и оборудования. Число жил может составлять от 10 до 37. Сечение токопроводящих жил из медной проволоки: 1,5-6,0 мм2. Выпускаются в пластмассовой изоляции и оболочке из ПВХ- пластиката и имеют, кроме того, экран из алюминиевой фольги. Рассчитаны на максимальное переменное напряжение 660 В с частотой до 100 Гц, а также на постоянное напряжение до 1000 В.
Контрольные кабели марок КВВГ, КВВГЭ, КВВГнг и КВВГЭнг предназначены для подключения электрических приборов и оборудования. Число жил может составлять 4-37. Сечение токопроводящих жил из медной проволоки: 1,0-6,0 мм2. Выпускаются с изоляционной оболочкой из ПВХ- пластиката. Кабели КВВГЭ и КВВГЭнг под оболочкой имеют экран из алюминиевой фольги. Кабели КВВГнг и КВВГЭнг обладают пониженной горючестью. Рассчитаны на максимальное переменное напряжение 660 В с частотой до 100 Гц, а также на постоянное напряжение до 1000 В.
Шнур ШВВП предназначен для подключения электрических приборов и оборудования к электросети. Число жил может быть равным 2 или 3. Шнур выпускается со скрученными жилами, в ПВХ- изоляции и такой же оболочке. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,5 или 0,75 мм2. Применяется с номинальным напряжением, не превышающим 380 В. Шнур рассчитан на максимальное напряжение 4000 В частотой 50 Гц, приложенное в течение 1 мин.
Шнур ШВО предназначен для подключения электроплит, электроутюгов, электрокаминов и других электронагревательных приборов. Число жил может составлять 2 или 3. Провода этого шнура имеют скрученные медные жилы сечением 0,5-1,5 мм2, полиэтиленовую изоляцию, ПВХ- оболочку и нитяную оплетку. Применяется с номинальным напряжением 250 В. Шнур рассчитан на максимальное напряжение 2000 В с частотой 50 Гц, приложенное в течение 1 мин.

Диаметр и вес алюминиевых неизолированных проводов

Сверхгибкие провода и кабели | Calmont Wire & Cable

Компания Calmont с самого начала зарекомендовала себя как лидер отрасли благодаря своим инновациям в области сверхгибких проводов и кабелей, когда Лаборатория реактивного движения в Пасадене обратилась к Биллу Чилкоту с просьбой о разработке кабеля нового типа для программы космических исследований Apollo. Сверхгибкие провода и кабели специально разработаны, чтобы выдерживать физические нагрузки и жесткие требования к изгибу, связанные с повторяющимися движениями. Стандартный провод и кабель имеют срок службы при изгибе около 50 000 циклов до выхода из строя.Сверхгибкие кабели рассчитаны на выполнение 1-3 миллионов циклов до отказа, и они могут быть изготовлены с использованием различных материалов проводников, конфигураций жил, размеров проводов, толщины изоляционных стенок, материалов экрана и кожухов.

Наши возможности

Мы проектируем и производим сверхгибкие провода по индивидуальному заказу, используя проводники с большим количеством жил для достижения максимальной гибкости и увеличения срока службы. Calmont сочетает в себе ультратонкие провода, многожильные жилы, изолированные с очень тонкими стенками из силикона, FEP, PFA, PVC, PU, ​​PE, полипропилена и других гибких материалов.Для получения более подробной информации ознакомьтесь с нашей сравнительной таблицей изоляционных и защитных материалов. Мы сочетаем правильную конструкцию с правильным выбором проводника и соединения для производства проводов и кабелей, которые подойдут для вашего применения и будут долговечными.

Как определить «гибкий»?

Опыт научил нас, что понятие «гибкость» у каждого клиента уникально. Мы считаем, что перед проектированием кабеля крайне важно получить глубокое представление о вашем приложении и его требованиях к гибкости.Поэтому мы делаем то, чего не делают многие инженерные компании, – мы делаем наших инженеров-проектировщиков легкодоступными для вас. Правильно, вы можете позвонить инженеру и поговорить с ним, не прокладывая себе путь через привратников и бюрократию. Наши инженеры рады пообщаться с вами и готовы помочь.

Отрасли и приложения

Сверхгибкие провода и кабели наиболее часто используются в роботизированных приложениях. Однако гибкость является ценным атрибутом кабеля в различных областях применения, таких как хирургические наконечники, телескопы и электронные испытательные устройства.Calmont предлагает как индивидуальные, так и готовые к использованию сверхгибкие провода и кабели. Calmont Wire and Cable также производит собственную линейку готовых сверхгибких соединительных проводов: SuperFlex, FluoroFlex, SiliFlex и SiliFlex Ribbon Cable являются ведущими в отрасли сверхгибкими соединительными проводами, разработанными для удовлетворения требований гибкости наиболее распространенных крючков. вверх провода.

Свяжитесь с нами

Если у вас есть какие-либо вопросы о наших кабельных или проводных продуктах, или если вы ищете предложение, свяжитесь с нами по телефону (800) 905-7161 или через нашу онлайн-форму.

Какие бывают типы гибких кабелей? | Гибкость, постоянная гибкость и кручение

При выборе кабеля, который будет работать для вашего приложения, степень гибкости кабеля является важным и часто упускаемым из виду фактором, который следует учитывать. Некоторые кабели являются физически гибкими, что может облегчить проблемы с прокладкой во время установки, но другие кабели фактически предназначены для установки в гибких приложениях с различными типами движения.

Не принимая во внимание тип гибкости, который вам необходим от вашего кабеля, вы можете выбрать неправильный кабель, и тогда у него будет сокращенный жизненный цикл.Сделав правильный выбор с первого раза, вы избавитесь от головной боли, связанной с отключением системы и попытками в спешке выбрать нужный кабель.

Итак, какие физические свойства делают кабель более гибким?

Тип используемого изоляционного материала, есть ли экран, оболочка или наполнители, а также скрутка проводника являются факторами в этом уравнении. При этом также важно отметить количество циклов изгиба, которое может выдержать кабель, вес кабеля, тип изгибающего движения, на которое он способен, и радиус изгиба кабеля.Хотя радиус изгиба кабеля говорит вам, насколько сильно он может изгибаться без повреждений, он не говорит вам о том, что кабель можно использовать без повреждений в приложении движения, где есть постоянное движение под этим углом изгиба.

Типы гибкости кабеля

Не существует официальной общепризнанной шкалы или терминологии для определения различных типов гибкости кабеля, но ниже мы подробно описываем наиболее стандартные типы гибкости кабеля и приложения, каждый из которых является лучшим вариантом.

Стационарный

Гибка Flex

Непрерывная гибкость

Гибкость при кручении

Кабели, рассчитанные на неподвижное движение, будут в основном жесткими с некоторыми отклонениями, но они предназначены для установки в статических приложениях.Они рассчитаны на отсутствие движения и обычно используются в стационарных лотках, аудиосистемах и студийных вещательных системах, инструментальных системах и т. Д. Стационарные кабели – очень распространенное и экономичное решение, но вы должны быть уверены, что кабель не нужно будет прокладывать по углам во время установки, и что не потребуется никаких изгибов или изгибов любого рода.

Некоторые распространенные стационарные кабели включают Alpha Essentials, Alpha Series M, Alpha EcoCable® и General Cable Carol® Brand.

Если в вашем приложении кабель будет лежать статично, но его необходимо проложить через оборудование или внутри кабельных лотков с углами или изгибами, во время первоначальной установки потребуется определенная степень гибкости. Для таких приложений мы рекомендуем вам искать кабели, рассчитанные на гибкое применение, а не на стационарные. Часто во время установки кабель оказывается слишком жестким, чтобы его можно было правильно проложить, и установщик не может проложить кабель или испытывает трудности с этим.Это может привести к высоким затратам из-за простоев и поиска замены кабеля, поэтому мы всегда будем рекомендовать более гибкое решение, которое не обойдется вам дорого.

Обычные стационарные кабели с дополнительной гибкостью для прокладки и установки включают LAPP OLFLEX® 490P, LAPP OLFLEX® Classic 100 и Alpha Xtra-Guard I.

НОМИНАЛЬНОЕ ДВИЖЕНИЕ

Большинство высококачественных кабелей, представленных на рынке, обладают некоторой гибкостью.В приложениях, где подходит гибкий кабель, обычно один конец кабеля неподвижен, а другой движется. В таком приложении кабели не перемещаются постоянно. Как правило, эти кабели не проходят испытания на способность выдерживать любое количество циклов изгиба, но некоторые производители заявляют, что они протестировали свои гибкие кабели на срок от 1 до 12 миллионов циклов изгиба. Лучше всего будет проверить информацию об испытаниях на гибкость, предоставленную производителем, поскольку производители учитывают разные факторы, когда называют кабель гибким, непрерывным гибким или другим. Типичные применения таких кабелей включают прокладку кабельных лотков, переносное энергетическое оборудование, энергию ветра и солнца, нефтегазовые приложения и многое другое.

LAPP OLFLEX® VFD 2XL, LAPP OLFLEX® 409 P, Alpha Xtra-Guard II, Alpha Series XM и Alpha EcoFlex® – это обычные гибкие кабели.

Кабели, которые используются в приложениях непрерывной гибкости, проходят испытания на срок от 1 до 20 миллионов циклов гибкости.Этот большой диапазон означает, что вам, опять же, следует проверить условия испытаний производителя, чтобы определить, что они означают, когда кабели рассчитаны на «непрерывную гибкость», такие как движущаяся робототехника, постоянно движущиеся порталы и т. Д. Например, LAPP имеет очень специальная классификация движения кабеля, где диапазон жизненного цикла, описание типа движения и «уровень» движения назначаются как простой способ определить, какой тип кабеля лучше всего подходит для вашего приложения. Применения для гибких кабелей непрерывного действия простираются от приложений сгибания гибких труб, таких как установка кабельных трасс, до приложений сгибания гибких кабелей, когда кабель непрерывно перемещается, но более переменным или случайным образом, поскольку эти приложения обычно не автоматизированы.

Обычными непрерывными гибкими кабелями являются LAPP OLFLEX® CHAIN ​​TM и CHAIN ​​TM CY, LAPP OLFLEX® Servo 7DSL, Alpha Industrial Series F и Alpha EcoFlex® PUR.

Кабели, рассчитанные на изгиб при кручении, будут постоянно скручиваться вокруг оси. Этот кабель можно тянуть вперед и назад в сочетании с изгибающими и / или перекатывающими движениями. Типичные применения включают роботизированный захват и место, а также приложения, в которых кабель будет вращаться на 360 градусов вокруг оси.Эти приложения часто включают повторяющиеся движения в фиксированном диапазоне движений на протяжении всего жизненного цикла кабеля. Как и все другие типы кабелей, рассчитанные на изгибное движение, скручивающие кабели обычно испытывают от 2 до 14 миллионов циклов, в зависимости от производителя.

Общие крутильные гибкие кабели включают LAPP OLFLEX® ROBOT F1 и F1 (C), LAPP OLFLEX® ROBOT 900 P и ROBOT 900 DP, а также Alpha Xtra-Guard Flex.

Заключение

Хотя терминология и стандарты тестирования не едины для всех производителей, важно знать, какой тип напряжения движения будет испытывать ваш кабель, чтобы выбрать кабель с правильным уровнем изгибаемости и долговечности.Это может сэкономить вам много времени, денег и головной боли в будущем.

Для получения более подробной информации о номинальных характеристиках кабелей LAPP и Alpha Wire, а также о сроке их эксплуатации, обратитесь к техническому описанию конкретного продукта, который вас интересует, и к разделам технической информации, указанным ниже.

Типы и уровни перемещения кабеля LAPP

Alpha Wire Cable Характеристики и гибкие циклы

Если у вас возникнут вопросы о том, какой тип гибкого кабеля вам может понадобиться, обращайтесь к представителю службы поддержки Lapp Tannehill по телефону 800.633.6339 или свяжитесь с нами онлайн.

Бренды проволоки для бисероплетения и проволоки Soft Flex®

Архивы многожильных гибких кабелей – Vashi Electricals

Тип продукта

SQ MM

CORE

CORE

CORE

COLash

COLash

SQ MM

CORE

9 COLOR.60.90 Архивы – Vashi Electricals

Тип продукта

SQ MM

CORE

CORE

99032 Поставщики электронных цепей
