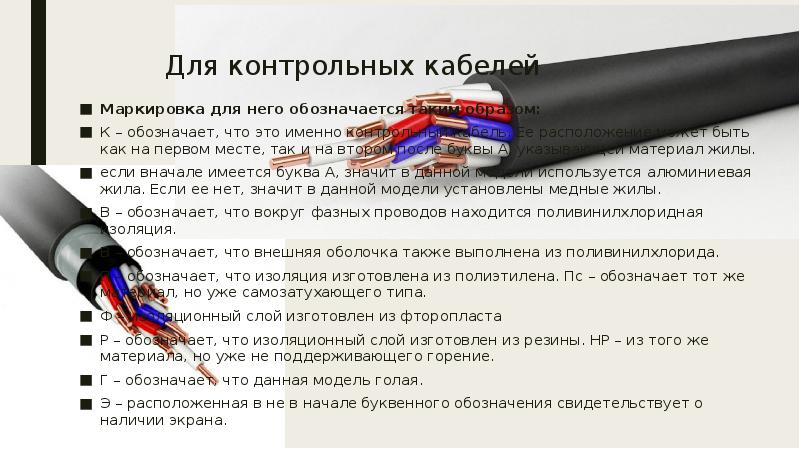

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	— нет буквы — медь
		А — алюминий
2-я буква	Степень гибкости	Г — гибкий, многожильный
		ничего нет — одножильный
3-я буква	Материал изоляции	В — поливинилхлорид (ПВХ)
		П — полиэтилен
		Р — резина
		НР — негорючая неделя
		Ф — фторопласт
		Ц — пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ — броня из стальной профилированной ленты
		Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
		В — ПВХ
		Д — оплетка из двойного провода
		К — броня из круглых стальных проволок, заключенных в стальной поклов
		СБ — свинцовая броня
5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В — ПВХ (если стоит в конце обозначает бумажную изоляцию)
		Г — противокоррозионный защитный слой. Если «Г» — нет защиты от механических повреждений
		О — изолированные провода объединены общей оплеткой
		Шв — защитный слой — выпрессованный шланг из ПВХ
		Шп — защитный слой — выпрессованный шланг из полиэтилена
		Шпс — тоже, но полижтилен самозатухающий
		Э — экранированный
		Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Расчет сечения кабеля по мощности: таблица

Пример подбора кабеля – подбор сечения провода с учетом разных видов нагрузки

Выбор сечения проводника, тока, максимальной мощности нагрузки и токовых характеристик автомата защиты.

Сечение медной жилы проводника, м      м²	Допустимый длительный ток нагрузки, А	Максимальная мощность однофазной нагрузки для напряжения 220 В, кВт	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Возможные потребители
1,5	19	4,1	10	16	группы освещения и сигнализации
2,5	27	5,9	16	25	розеточные группы и электрические полы
4	38	8,3	25	32	водонагреватели и кондиционеры
6	46	10,1	32	40	электрические плиты и духовые шкафы
10	70	15,4	50	63	вводные питающие линии

16.10.2017, 5629 просмотров.

Наши преимущества

Гарантия качества

Компания ООО «Тесла Электрик» осуществляет оптовую продажу только сертифицированной электрики и электрооборудования, все продукция имеет высшее качество и надежность, что подтверждается статусом официального дилера или дистрибьютера. Так же Компания ООО «Тесла Электрик» при продаже электрики готова передать полный комплект сертификатов и иных сопроводительных документов, подтверждающих качество продукции.

Скидки

Компания ООО «Тесла Электрик» при работе с постоянными партнерами всегда предложит оптимальное ценовое предложение для своих клиентов. Кроме того, при продаже электрики компания ООО «Тесла Электрик» регулярно проводит акции и распродажи электрооборудования. За подробной информацией просьба обратиться к вашему персональному менеджеру.

Техническая консультация и подбор оборудования

Профессиональные специалисты компании ООО «Тесла Электрик» осуществят подбор электрооборудования любой сложности согласно вашему техническому заданию или проекту.

Так же возможен расчет кабеленесущих систем, светильников, кабеля, автоматов, согласно вашей проектной документации и оптимальный подбор электрики.

Оплата

Оплата осуществляется по безналичному расчету.

Доставка

Компания ООО «Тесла Электрик» осуществляет доставку электрики и оборудования по всей территории Российской Федерации и Республики Беларусь. Доставка по Москве и Московской области осуществляется автопарком компании.

Технико-экономические расчеты

Специалисты компании ООО «Тесла Электрик» на основании согласованного с вами проекта выполнят технико-экономические расчеты освещения и автоматизации, оптимизации и внедрения энергосберегающего оборудования. На основании этих расчетов будет наглядно представлена экономическая целесообразность внедрения энергосберегающего оборудования.

Расшифровка маркировок импортного кабеля – таблица, примеры

Маркирование кабельных изделий, которые изготовлены зарубежными компаниями, существенно отличается от отечественного. Для понимания, какой именно марко-размер необходимо выбрать для конкретной задачи, следует разбираться в расшифровании аббревиатур импортных кабелей.

В качестве примера расшифруем маркирование, назначение и важнейшие технические параметры основных марок наиболее популярных кабельных изделий импортного производства. Практически у всех импортных кабелей имеются соответствующие аналоги от местных заводов-изготовителей.



Элемент конструкции/тех.параметр (по VDE)	Расшифровка
Тип кабельного изделия
N	Силовой
H	Гармонизированный
Номинал электронапряжения (кабеля для электроустановок)
03	300 В
05	300/500 В
07	450/750 В
Жила, проводящая электроток
Cu/не обозначено	медное исполнение
A, Al	алюминиевое исполнение
Изоляционное покрытие
Y, PVC	Полимерный ПВХ-пластикат (силовые марки)
V	Полимерный ПВХ-пластикат (марки для электроустановок)
G	Резиновое (силовые марки)
R	Резиновое (марки для электроустановок)
N	Полихлоропреновый резиновый материал (марки для электроустановок)
S	Кремнийорганико-резиновый материал (марки для электроустановок)
2Y	ПЭТ (электросиловые марки)
02Y	ПЭТ вспененного типа (силовые марки)
02YS	Пленочный с порами ПЭТ (силовые марки)
XLPE	ПЭТ сшитого типа (силовые марки)
2X	ПЭТ сшитого типа (силовые марки)
Слой-полупроводник (силовые марки)
H	Слой-полупроводник (электросиловые марки)
Экран и заполнитель (силовые марки)
C, S	Жила-проводник концентрической формы/Медный экран
A	Экран из фольгированного алюминия
F	Сердечник в заполненной гидрофобом оболочке
F(Y)2Y	Сердечник в наружной, заполненной гидрофобом и алюминированной оболочке
(L)2Y	Сердечник в наружной алюминированной оболочке без наполнителя
Наружная оболочка
V	Полимерный ПВХ-пластикат (марки для электроустановок)
R	Резина (марки для электроустановок)
N	Полихлоропреновый резиновый материал (марки для электроустановок)
Y, PVC	Полимерный ПВХ-пластикат (силовые марки)
2Y	ПЭТ (полимерный полиэтилен; силовые марки)
Конструктивные особенности проводника
-U	Монолит цилиндрической формы (марки для электроустановок)
-R	Мультипроволочный, гибкий мультипроволочный для изделий цилиндрической формы (марки для электроустановок)
-H	Мультипроволочный с повышенной степенью гибкости (марки для электроустановок)
RE, E	Монопроволочный цилиндрической формы (силовые марки)
RM, M	Мультипроволочный цилиндрической формы (силовые марки)
SE	Монолит в форме сектора (силовые марки)
SM	Монолит мультипроволочный (силовые марки)
F	Гибкий мультипроволочный (силовые марки)
Броня (силовые марки)
B	Плоская лента из стали
STA	Плоская лента из стали
SWA	Стальное изделие цилиндрической формы
Маркирование (силовые марки)
-J	Один из проводников имеет желто-зеленую расцветку
-O	Не оснащен проводником желто-зеленой расцветки
T	Включает самонесущие конструктивные элементы
FE 180	Признак огнестойкости, период противостоянию горению

    Скачать таблицу в файле *PDF

Примеры расшифрования маркировок импортных силовых кабелей

N – силовое кабельно изделие, который выпускается по германскому стандарту VDE.

Y – изоляционный ПВХ-слой.

H – изоляционный безгалогеновый ПВХ-слой.

M – для монтажа.

C – экран из меди.

RG–есть бронезащита из металла.

Примеры конкретных марок: NYM (N – кабельное изделие, выпущенное по VDE, Y – изоляционный ПВХ-слой, M – для монтажа), а также NYY, NYCY, NYRGY, NHMH.



FROR

Марка FROR – аналог марок ПВС и КГВВ, который выпускается в Италии и отличается несколько иным маркированием, обусловленным итальянскими стандартами.

F – мультипроволочный гибкий проводник.

R – изоляционный слой из полимерного ПВХ-пластиката.

O – кабельное изделие цилиндрической формы.

R – внешняя оболочка из полимерного ПВХ-пластиката.



Расшифровка маркирования зарубежного контрольного кабеля

Y – изоляционный слой из полимерного ПВХ-пластиката.

SL – признак функционала – контрольный.

Li – мультижильный проводник, выпущенный по VDE.

Примеры конкретных марок:YSLY, LiYCY



Расшифровка маркирования зарубежного пожаробезопасного кабеля

N – выпускается по VDE.

HX – изоляционный слой из сшитого особым способом резинового материала.

C – экран выполнен из меди.

FE180 – при пожаре изоляционный слой, если изделие применяется без крепежа, 180 минут не теряет своих свойств.

E 90 – при пожаре функционал изделия, если монтаж проведен с ипользованием системы крепежа, можно использовать еще 90 минут.

Примеры конкретных марок: NHXCHX FE180, NHXHX FE180



Расшифровка маркирования зарубежного провода для монтажных работ

H – проводное изделие HAR-стандартизировано.

N – отвечает нацстандарту.

05 – номинал электронапряжения 300 или 500 В.

07 – номинал электронапряжения 450 или 750 В.

V – изоляционный слой из полимерного ПВХ-пластиката.

K – гибкий проводник, подходит для фиксированного монтирования.

Примеры конкретных марок: H07V-K, N07V-K, H05V-K



Расшифровка маркирования импортных кабелей с изоляционным слоем из СПЭ и ПВХ

N – выпускается по VDE.

Y – изоляционный слой из полимерного ПВХ-пластиката.

2Y – изоляционный слой из полимерного ПЭТ.

2X – изоляционный слой из сшитого ПЭТ.

S – экран из меди.

(F) – герметизирован продольно.

(FL) – герметизирован вдоль и поперек основной оси.

E – с 3-мя проводниками.

R – бронезащита из стальных проволок цилиндрической формы.

-J – один из проводников имеет желто-зеленую расцветку.

-О – Не оснащен проводником желто-зеленой расцветки.

Примеры конкретных марок: NAYCY, NAYCWY, NA2XY

Для консультирования по вопросам подбора и покупки кабельных изделий рекомендуем обратиться к нашим менеджерам-консультантам.

сечение, примеры расшифровки, цвета

При проведении монтажных работ, связанных с электропроводкой, применяют различные проводники – кабели, шнуры. В процессе эксплуатации может возникнуть необходимость установки новых или замены старых проводников, и тогда необходимо знать их маркировку. Он содержит символ, а также цвета, которые описывают различные характеристики устройства. Чтобы разобраться в маркировке, нужно понять, за что отвечает каждый из ее компонентов.

Содержание

1. Назначение маркировки
2. Маркировка кабеля
3. Температурный режим и ГОСТ
4. Маркировка провода
5. Маркировка оптического кабеля
6. Цветовая маркировка
7. Иностранная маркировка 90 008

Назначение маркировки

В маркировке пишут буквы, что указать материал жил и изоляции, эластичность провода и тип конструкции

При покупке электрооборудования следует понимать, что означают буквы и цифры в названии. Этот код представляет собой маркировку, которая дает электрику следующую полезную информацию о проводнике:

• Материал изготовления жил, их количество. Чаще всего используются алюминиевые и медные жилы с одной или несколькими жилами.
• Тип изоляции. Показывает, из какого материала изготовлен изоляционный слой.
• Поперечное сечение проводника. Этот показатель напрямую зависит от того, какую нагрузку можно подключить к проводу. Медные и алюминиевые жилы с одинаковым сечением выдерживают разные нагрузки.
• Номинальные электрические параметры. Это рабочее напряжение, ток, мощность.
• Устойчивость к факторам окружающей среды. Для улицы берут модели с устойчивостью к влаге, ультрафиолету, механическим воздействиям. Бытовые проводники обычно устанавливаются в распределительном щите или шкафу, вдоль или внутри стен, поэтому от них не требуется высокого уровня устойчивости к негативным воздействиям.
• Дизайн.
• Гибкость.

В маркировке также может быть указан вид проводника – кабель, электрический провод или шнур. Под проводом понимается изделие из монолитной или многопроволочной токоведущей части с изоляцией или без нее. Шнур представляет собой серию многожильных изолированных проводов, которые используются для подключения к розетке электроприборов. Кабель представляет собой изделие как с одножильным, так и с многожильным проводом, с изоляцией, броней или другими конструктивными особенностями. Их различают по назначению — силовые, контрольные, используемые в радиочастотных установках. Типы кабеля, типы проводов и обозначение должны присутствовать как на самом проводнике, так и в документации на него.

Маркировка другая. Есть отечественные и зарубежные – принцип расшифровки одинаковый, отличаются только буквы. Используемый материал тот же. Также существует цветовая маркировка проводов. Среди отечественной продукции всегда можно найти аналог иностранного кондуктора и наоборот.

Маркировка кабеля

Маркировка кабеля

Все материалы, из которых изготовлена ​​кабельная продукция, обозначаются определенной буквой. Также важно расположение буквы — оно показывает, что сделано из данного материала.

Первый символ в маркировке кабеля указывает на материал жил. А – алюминий, мини – медь. Следующие 3 знака представляют изоляцию, броню и защиту. Во-первых, следует разобраться, что имеется в виду под каждым из этих понятий.

Изолирующий слой служит для защиты проводников от короткого замыкания друг с другом. Используются различные диэлектрики – резина, ПВХ и другие.

Защитная внутренняя оболочка – это слой, который размещается под броней. Также может быть наружным защитным слоем для защиты изоляции и повышения ее устойчивости к негативным воздействиям (ультрафиолет, температура, жидкость, перегибы). Применяется не на всех кабелях.

Броня представляет собой стальную ленту или проволочную оплетку. Повышает механическую прочность изделия. Применяется не во всех кабелях, а только при высоком риске повреждения или приложенных постоянных нагрузках. Применение – подземная, подводная, наземная проводка.

Маркировка кабеля следующая:

• 1 знак – из чего сделаны жилы. А – алюминий, мини – медь.
• 2 знак – изоляционный материал. Б – ПВХ, П – полиэтилен, Р – резина, ХП – негорючая резина, Ф – фторопласт, Г – голый (без изоляции), С – пленка, К – кабель контрольный (назначение), КГ – гибкий.
• 3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С – свинец, П – полиэтиленовый шланг, ПУ – армированный полиэтиленовый шланг, Б – ПВХ, Р – резина.
• 4-й знак – броня, если есть.
• 5 знак – внешняя крышка, кабельное исполнение. Г – гидроизоляция, при отсутствии буквы Г – защита от механических воздействий; Е – экранирование; О – изолированные провода, которые соединены обмоткой; Б – если последняя буква, то изоляция бумажная, иначе ПВХ.

После букв пишется числовое значение. Цифры показывают рабочее напряжение кабеля (при отсутствии значения напряжение равно сетевому 220 В), количество и сечение жил.

Способ указания сечения провода зависит от толщины всех жил. Если они имеют одинаковое сечение, такая пара цифр в обозначении одна. При наличии более тонкого заземлителя вторая пара цифр ставится после знака +.

Температурный режим и ГОСТ

На кабель может быть нанесена важная информация об условиях эксплуатации и наименование ГОСТа, по которому выпускается токопроводящая жила. Температурные условия играют важную роль при прокладке наружных кабелей. Указывается на маркировке электрических проводов в случае специального назначения изделия.

ГОСТ и ТУ также не всегда указываются в маркировке. Это не означает, что продукт изготовлен не в соответствии со стандартами.

Маркировка проводов

Пример цифровых обозначений на изоляции

Способ маркировки проводов не отличается от обозначений кабелей. Эти два электромонтажных инструмента схожи по своему назначению и характеристикам.

Обозначение проводов следующее:

• Первая позиция – материал жил. Аналогично кабелям, при наличии буквы А можно судить о том, что жилы выполнены из алюминия, при ее отсутствии – из меди.
• Вторая позиция показывает, какой это провод. П – обыкновенный (чаще всего одножильный), ПП – плоский (две, три и более жилы), Ш – шнур. Также в последнее время на рынке появились нагревательные провода, которые обозначаются как ПН.
• Последняя третья позиция – изоляционный материал. Также здесь можно дать информацию о конструкции и назначении. Г – гибкая, С – соединительная, Т – прокладка допускается только в трубах.
• Далее ставится цифровой код. Первое число — количество жил, второе — сечение.

При расшифровке нужно точно понимать, где провод, а где кабель. Иначе можно запутаться, так как в первом случае буква П будет означать «проволока», а во втором – материал. Также понять, где какой проводник, можно по количеству букв в обозначении. Провода обычно содержат не более 4 букв, в отличие от кабелей с более длинным кодом.

Маркировка оптического кабеля

Цветовая маркировка оптоволокна

Эти типы проводников имеют другую схему обозначения в отличие от классических кабелей. Первые две буквы обозначают назначение – ОК (оптический кабель). Это позволит технику точно идентифицировать проводник.

Далее алгоритм аналогичен. Существует набор букв и цифр, которые обозначают определенные характеристики.

• Условия для прокладки кабеля.
• Модульная конструкция. М – многомодульный, С – одномодульный.
• Воспламеняемость. НГ – негорючий материал для групповой прокладки, Н – негорючий для одиночной прокладки, без буквы – горючий.
• После букв Н и НГ прописывается тип корпуса. ЛС – безгалогенный полиэтилен с пониженным дымовыделением. HF – полиэтилен, не распространяющий агрессивные газы при горении, без галогенов.
• Дизайн.
• Количество оптических модулей x количество волокон в модуле.
• Тип оптического волокна. Они могут быть одномодовыми и многомодовыми. E означает одномодовый, M — многомодовый.
• Допустимая растяжимая арматура.

Оптические кабели используются для внутренней и наружной прокладки. Кабели специального назначения прокладывают в земле, под водой: болота, водохранилища, реки и другие водоемы.

Цветовая маркировка

Назначение провода также можно определить по его цвету. Для этого используется цветовое кодирование. Благодаря разработанным стандартам мастер при монтаже и ремонте может за считанные секунды понять, какой провод фазный, а какой нулевой или заземленный.

Земля по принятым нормам должна быть окрашена в зелено-желтый цвет. Изоляция может быть либо полностью окрашена в этот цвет, либо иметь полосу по всей жиле желто-зеленой гаммы. Буквенное обозначение заземления PE. При определении важно обратить внимание на название – земля может быть оснащена и нулевой охраной. Эту жилу не следует путать с обычным нулем, чтобы не нарушать правильное соединение.

Ноль обычно окрашен в синий или голубой цвет. Фаза может быть разного цвета (кроме назначенных на ноль и землю) в зависимости от производителя.

Согласно ГОСТ 31947-2012 жилы лучше не красить в красный и белый цвета. Рекомендуемая схема окрашивания следующая:

• Трехжильные жилы – желто-зеленая, синяя, коричневая, синяя, черная.
• 4-х жильный – желто-зеленый, синий, коричневый, черный, коричневый, черный и серый.
• Провода пятижильные – желто-зеленый, синий, коричневый, черный, серый, коричневый, черный, серый, черный.

Обязательным условием является легкость в разнице цветов.

При отсутствии цветовой маркировки придется использовать специальные средства – мультиметры, которые определят назначение жилы. Фазу также можно определить с помощью индикаторной отвертки.

Также есть нестандартная расцветка, которая зависит от марки проводов. В этом случае ноль должен быть синим для упрощения поиска. При этом земля может быть черной или белой, как ее раньше красили. Оставшийся провод будет фазным. Этот метод определения при нестандартном окрашивании опасен, поэтому лучше использовать тестер.

Иностранная маркировка

Иностранное обозначение жил отличается от российского.

Маркировка проводов и кабелей:

• Тип А. N – силовой, H – согласованный.
• Номинальное напряжение. Маркировка электрических проводов прописывается цифровым кодом.
• Материал жил. Обозначения нет или Cu – медь, А – алюминий.
• Изоляционный материал. Y, ПВХ, V – ПВХ; Г, Р – резина; Н – полихлоропреновый каучук.
• Проводящий слой. Н – полупроводниковый.
• Экран, заполнитель в силовых кабелях. C, S – концентрическая жила или экран, медь. А – алюминий. F – обшитый сердечник с гидрофобным наполнением.
• Оболочка. V – ПВХ, R – каучук, N, Y, PVC – полихлоропреновый каучук, 2Y – полиэтилен.
• Дизайн. У – круглый монолитный, Р – круглый многопроволочный гибкий, Н – многопроволочный повышенной гибкости.
• Броня. Б – полоса стальная плоская, СВА – проволока стальная круглая.

У некоторых производителей расшифровка зарубежных проводов может отличаться.

Маркировка на нестандартных кабелях, что они означают?

Основы маркировки и символов нестандартных кабелей, а также значение маркировки на нестандартных кабелях для вашего продукта.

Кабели нестандартной конструкции могут иметь ряд маркировок, предназначенных для обозначения их функции и правильного использования. Как потребитель кабеля, вы хотите убедиться, что ваша кабельная система соответствует отраслевым стандартам и нормам, чтобы избежать путаницы и максимально упростить установку и обслуживание для конечного пользователя. Вот некоторые из общих маркировок на нестандартных кабелях, а также индикаторы, которые часто появляются на качественном нестандартном кабеле.

Надписи и маркировка на специальных кабелях

Маркировка на нестандартных кабелях

При разработке кабеля производитель часто печатает надписи на оболочке продукта во время производства. Целью этой надписи является информирование пользователей о технических характеристиках продукта перед его установкой. Ниже приведены некоторые из букв, которые обычно используются в индивидуальном дизайне кабеля, и их значение.

• H – Это означает, что провод можно безопасно использовать при температурах, не превышающих 75°C.
• HH —  Эта комбинация означает, что кабели или проводка рассчитаны на температуру, не превышающую 90 °C.
• T – Буква «T» указывает на то, что специальные кабели имеют оболочку из термопласта. Этот тип оболочки изготовлен из прочного материала, способного изолировать и защитить вашу проводку — даже в тяжелых или промышленных условиях.
• X – «X» обычно указывает на то, что оболочка провода изготовлена ​​из термореактивного материала. Реактопласты имеют более высокую термостойкость, чем термопласты, что обычно делает их более подходящими для применения при более высоких температурах.
• W – «W» обычно означает, что продукт безопасен для использования во влажных условиях или при контакте с водой.
• N — Этот провод имеет нейлоновое покрытие, преимущество нейлона в том, что он может защитить ваш продукт от истирания и от некоторых агрессивных материалов, таких как нефть и газ.

Цвет вашего специального кабеля

Многие из этих комбинаций будут зависеть от географического положения конечного продукта и местных стандартов. Чтобы избежать путаницы, важно попросить вашего производителя изучить этот вопрос, прежде чем принимать окончательное решение.

Также важно отметить, что различные цветовые комбинации, используемые в проектах электропроводки, различаются в зависимости от ряда дополнительных факторов, включая тип проекта, количество связанных с ним проводников и эстетику окончательного проекта. Из-за этих факторов вам, вероятно, придется полагаться на производителя и дизайнера проводов, чтобы определить наиболее подходящие цветовые комбинации для кабеля или провода вашего продукта.

В Meridian мы можем разработать индивидуальный кабель различных цветов и цветовых комбинаций, чтобы он соответствовал эстетике вашего продукта, ускорял установку и обеспечивал безопасное обслуживание. У нас также есть возможность производить эти продукты, создавая прототипы, чтобы гарантировать эффективность и функциональность вашего продукта.
