Маркировка проводов и кабелей расшифровка: Как расшифровать маркировку кабелей и проводов?

Расшифровка обозначений основных марок кабеля и провода зарубежных и украинских производителей

Для удобства подбора кабельных термоусаживаемых концевых, соединительных, переходных муфт марок Стп 0,4кВ, 1кВ, 6кВ, 10 кВ, ПСт 0,4кВ, 1 кВ, КВтп 0,4, 1, 6, 10 кВ, КНтп 0,4кВ, 1кВ, 6кВ, 10 кВ, ПКВтп 0,4кВ, 1кВ, 6кВ, 10 кВ, ПКНтп 0,4кВ, 1кВ, 6кВ, 10 кВ, ПКНтп СИП 0,4кВ, 1 кВ, термоусаживаемых трубок ТУТ, производства ООО «Кабельная арматура» – воспользуйтесь расшифровкой маркировки кабеля и провода производителей, представленных на рынке Украины.

Расшифровка обозначений марок кабельно-проводникой продукции отечественного производства:

Подвесные провода:

• А – Алюминиевый голый провод (А).
• АС – Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
• СИП – Самонесущий Изолированный Провод (СИП-4; СИП-5).
• СИПнг – Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

• Марку провода и шнура записывают в виде сочетания букв и цифр:
• А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
• П (или Ш) – вторая буква, обозначает провод (или шнур).
• Р – Резиновая изоляция.
• В – Изоляция из поливинилхлорида.
• П – Полиэтиленовая изоляция.
• Н – Изоляция из наиритовой резины.
• Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
• В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
• Д — Провод двойной.
• О — Оплетка.
• Т — Для прокладки в трубах.
• П — Плоский с разделительным основанием.
• Г — Гибкий.

Монтажные провода:

• М – Монтажный провод (ставится в начале обозначения).
• Г – Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
• Ш – Изоляция из полиамидного шелка.
• Ц – Изоляция пленочная.
• В – Поливинилхлоридная изоляция.
• К – Капроновая изоляция.
• Л – Лакированный.
• С – Обмотка и оплетка из стекловолокна.
• Д – Двойная оплетка.
• О – Оплетка из полиамидного шелка.
• Э – Экранированный.
• МЭ – Эмалированный.

Расшифровка обозначений марок кабельно-проводникой продукции зарубежного производства:

Силовой кабель:

• N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
• Y – Материал изготовления изоляции ПВХ (YnKY).
• H – Указывает на отсутствие в ПВХ изоляции галогенов ( вредных органических соединений) (N2XH).
• M – Указывает на назначение кабеля – монтажный.
• C – Наличие медного экрана.
• RG – Наличие брони.

FROR:

• – кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:
• F – corda flessibile – гибкая жила.
• R – polivinilclorudo – PVC – ПВХ изоляция
• O – anime riunite per cavo rotondo – круглый, не плоский кабель.
• R – polivinilclorudo – PVC – ПВХ оболочка.

Контрольный кабель:

• Y – ПВХ изоляция (YnKY).
• SL – Кабель контрольный.
• Li – Многожильный проводник по немецкому стандарту VDE (см.выше).

Провода монтажные:

• H – Гармонизированный провод (одобрение HAR).
• N – Соответствие национальному стандарту.
• 05 -Номинальное напряжение 300/500 В.
• 07 – Номинальное напряжение 450/750 В.
• V – ПВХ изоляция.
• K – Гибкая жила для стационарного монтажа.

Расшифровка маркировки кабелей и проводов

Выберите ваш город

Расшифровка маркировки кабелей и проводов

Электротехническое оборудование в силу требований законодательства имеет маркировку. Маркировка электропроводов и кабелей указывает состав и материалы изготовления. Они должны точно соответствовать маркировке. Наказание предусмотрено строгое. Да и ни один специалист не приобретет изделие, не прошедшее испытаний (отметка о результатах испытаний должна вноситься в паспорт изделия). Но для широкого потребителя электротехническая продукция и расшифровки названия кабеля остаются тайной за семью печатями. Исправим этот недостаток, и научим самостоятельно разбираться в маркировке. Расшифровка названий кабелей и проводов позволит самостоятельно приобретать необходимую в быту электротехническую продукцию.

Из чего состоит маркировка кабеля?

Кабель одно из самых распространенных в быту наименований электротехнической продукции. Им осуществляется подключение квартиры, дома, выполняется проводка. Буквенно-цифровой код кабеля размещается на оболочке. Включает в себя буквы и цифры. Аналогично маркируются провода. Они предназначены для подключения электрических бытовых приборов и аппаратуры к источнику питания.

Что обозначают буквы?

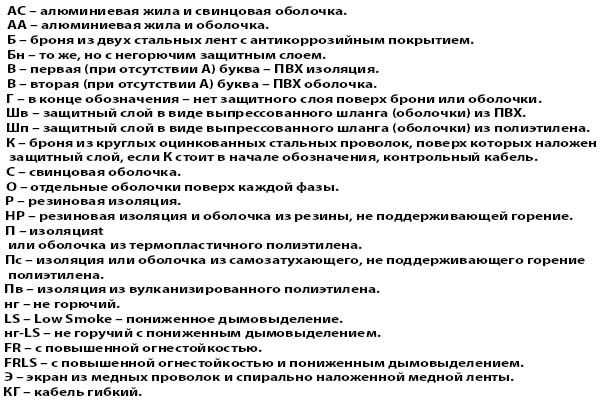

Кабельеная расшифровка буквенных маркировок несет информацию о материале изготовления жил и оболочки, изоляции, может содержать указание на исполнение изделия.

Первая буква маркирует материал изготовления проводящих ток элементов – токоведущих жил. Если первая буква в маркировке А, то они изготовлены из алюминиевой проволоки. Любая другая буква первой в маркировке говорит о том, что жилы изготовлены из медной проволоки.

Если принцип маркировки ясен, то рассмотрим более сложный, но распространенный вариант кабеля ВВГ. Расшифровка:

• В – покрытие жил из материала поливинилхлорид пластикат, • В – оболочка выполнена из того же материала, • Г – отсутствует дополнительное покрытие.

Кабель АВВГ будет отличаться соответственно только жилами из алюминиевой проволоки. Аналогичным образом расшифровывается информация кабелей АВБШв и ВБШв.

• • А – алюминиевые токопроводящие жилы;
• • В – изоляция жил выполнена из материала поливинилхлорид пластикат;
• • Б – предусмотрена конструктивная защита из 2 спиральных стальных оцинкованных лент;
• • Шв – защита обеспечивается выпрессованным шлангом из материала поливинилхлорид пластикат.

Соответственно кабель ВБШв будет иметь только другой материал изготовления жил. Маркировка проводов, как уже отмечено, аналогична расшифровывается как и в случае с кабелями. Пример шнура ШВВП:

• Ш – шнур; • В – изоляция жил из материала поливинилхлорид пластикат; • В – оболочка аналогична изоляции; • П – плоский. В таком проводе жилы укладываются параллельно друг другу.

Для провода ПВС широко применяемого для организации временного освещения, в том числе праздничного и организации освещения в местах, где отсутствует постоянный источник (балкон, лоджия, подвал) расшифровка выглядит очень просто:

• • П – провод;
• • В – и изоляцией и оболочкой, которые выполнены из материала поливинилхлорид пластикат;
• • С – соединительный.

Для провода ПГВВП:

П — провод; Г – гибкий. В таких проводах используются токопроводящие жилы 3 класса ГОСТ 22483-2012; В – есть изоляция, выполненная из материала поливинилхлорид пластиката; В – с наружной оболочкой выполненной аналогично изоляции; П – плоский.

Маркировка может содержать другие буквенные обозначения, выполненные кириллицей и латиницей.

1. нг — с оболочкой, изготовленной из материала поливинилхлорид пластикат с пониженной горючестью;

2. LS — с изоляцией и оболочкой изготовленных материала поливинилхлорид пластикат с пониженной горючестью и выделением дыма и газов;

3. FR — с обмоткой жил, создающими термобарьер;

4. HF — с изоляцией и оболочкой из материалов, которые не содержат галогенов;

5. LTx – с оболочкой, выполненной из материалов с низкой токсичностью продуктов горения.

Что обозначают цифры?

Цифровое обозначение служит для размещения информации и количестве токопроводящих жил в кабеле и их сечении. Данные маркеры указываются после буквенной аббревиатуры.

Для примера рассмотрим расшифровку кабеля ВВГнг 3х1,5:

• • В – изоляция жил из поливинилхлорид пластиката;
• • В – с оболочкой из поливинилхлорид пластиката;
• • нг – не горючий при групповой прокладке;
• • Г – отсутствие защиты;
• • 3 – количество токопроводящих жил
• • 1,5 – Это обозначение сечения кабеля

Мы рассмотрели примеры кабелей и проводов, но в быту используются слаботочные системы. Как правило, они не предназначены для обеспечения и организации источника тока. Токи в них присутствуют в качестве побочного или дополнительного элемента. Теоретически слаботочными считаются системы, работающие с токами менее 20 Ампер. На практике к слаботочным относят электротехнические системы, в том числе кабели и провода, используемые в системах сбора, обработки, передачи информации. К слаботочным системам относят оборудование для подключения сип и айпи телефонии, интернета, айпи телевидения, систем видеонаблюдения, пожарной и охранной сигнализации, автоматизации контрольно-пропускных пунктов, систем контроля и фиксации.

Чаще всего потребителю самостоятельно приходится иметь дело с кабелями для подключения интернета и маршрутизаторов. Кабели для интернета маркируются UTP или FTP. Маркировка TP происходит из английского twisted pair – витая пара. U или F обозначают наличие или отсутствие защиты. U – unshielded – неэкранированный кабель. F – foiled – экран из фольги. Аналогично находятся кабели для телевидения.

Маркировка также должна располагаться на самом кабеле. Для обозначения используют аббревиатуру SAT, сокращенную английскую форму спутник.

Это самые простые маркировки, используемые для бытовых электротехнических систем. В промышленности действует та же система. Существуют определенные различия между маркировкой зарубежных и отечественных производителей. Как правило, различия касаются цветовой маркировки проводов и кабелей. Но лучше, имея дело с продукцией зарубежного производства, предварительно проконсультироваться с продавцом.

Кроме различий в зарубежном и отечественном исполнении есть особенности маркирования специальных кабелей, например, телефонных.

Запрос цены
“”, м.

Оформить заявку

Выберите свой город из списка

Маркировка проводов и кабелей: ГОСТ, таблицы, расшифровка

Заводская маркировка проводов и кабелей – это обозначение на изоляции, представляющее собой своеобразный шифр из букв и цифр, представляющих характеристики изделия. На сегодняшний день каждый производитель должен указывать на своей продукции специальный шифр, который заранее стандартизирован, чтобы каждый продавец мог знать расшифровку.

• Пункт назначения
• Основной сорт
• Провода
• Кабели
• Шнуры
• Общие отличия
• Маркировка
• общая информация
• Российская продукция
• Зарубежные товары
• Таблицы

Назначение

Целью шифра является отображение основных характеристик, а именно:

• материал жил;
назначение
• ;
тип изоляции
• ;
9особенность конструкции 0005;
• сечение изделия;
• Номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем прочитать статью.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться, что это за изделия и в чем их отличия.

Провода

Провод – электротехническое изделие, состоящее из одного или нескольких скрученных вместе проводов, без изоляции или изолированных. Оболочка сердечника обычно легкая, не металлическая (хотя встречается и проволочная накрутка).

Голый проводник

Изолированный провод

Такие изделия можно использовать при электромонтажных работах (например, монтаж электропроводки в деревянном доме), а также при изготовлении обмотки двигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется на открытом пространстве и имеет высокую цену, но способен выдерживать более высокие токовые нагрузки. Кроме того, медь более эластична, а значит, не так быстро сломается. Алюминий более хрупок и не соединяется с медью (разве что через клеммы), но на то они и имеют низкую стоимость. На сегодняшний день алюминиевая проводка используется все реже.

Также следует отметить, что контакты могут быть изолированными и неизолированными. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защита – это еще один слой изоляции (из пластика или резины), который покрывает кожух жил.

Последняя классификация проводится в зависимости от назначения: монтажное, силовое и монтажное. Монтажный провод должен быть медным, его применяют, как правило, для соединения элементов электрической цепи в распределительном щите, а также для соединения цепи в радиоаппаратуре. Силовые (как и монтажные) для нас более известны, т.к. применяются снаружи и внутри помещений.

Кабели

Электрический кабель – изделие из нескольких проводов, находящихся под одной изолирующей оболочкой (из поливинилхлорида, резины, пластмассы). Кроме этой оболочки может присутствовать дополнительная защита – бронированная оболочка из проволоки или стали ленты, что обязательно должно быть указано в маркировке.

Алюминиевая проволока

Медные контакты

Существует 5 основных типов электрических кабелей:

• силовой;
• контроль;
• Для вождения;
• для связи;
Радиочастота
• .

Кратко рассмотрим условия использования каждого из продуктов.

Силовой Применяется для передачи электроэнергии в силовых и осветительных электроприборах. Есть изделия различного вида и назначения. Кабели силовые в основном применяются для электропроводки наружной (как по воздуху, так и под землей) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение отдается последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т. д.

Управление Используется для управления электрическими устройствами, передающими информационный сигнал для управления любыми устройствами. Этот тип также может быть с алюминиевыми и медными сердечниками.

Кабель управляющий Представляет собой медную жилу с защитным экраном. Используется в различных системах автоматизации. Защитный экран служит для отвода помех, а также защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различной частоты. Местные линии связи передаются низкочастотными проводниками, а дальние – высокочастотными.

Радиочастотный кабель используется в радиоустройствах. Основное назначение – передача видео и радиосигналов.

Шнуры

Шнур состоит из нескольких (не менее двух) эластичных жил малого сечения (до 1,5 мм2). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой. Обычно шнуры представляют собой многожильные изделия, но есть и двухжильные, которые применяются, если корпус электроприбора не требует специального заземления. Сегодня шнуры используются для подключения к сети бытовых приборов (например, холодильника или микроволновки).

Шнур для бытовой техники

Вот мы и разобрались с основными отличиями всех трех видов электротехнической продукции. Надеемся, что информация была вам доступна. Также рекомендуем посмотреть видео, в котором эта информация представлена ​​более наглядно:

Основные характеристики и отличия жил

Общие отличия

Все жилы могут иметь отличия по следующим признакам:

1. Поперечное сечение. Имеются жилы сечением 0,35 мм2. до 240 мм кв.
2. Материал изготовления: медь, алюминий, алюминий-медь (специальный композит двух металлов).
3. Номинальное напряжение (например, выдерживает 220 или 380В).
4. Количество ядер (одно- или многоядерных).
5. Изоляционный материал (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластик, металл).

Маркировка

общие сведения

Основные нормы маркировки проводов, кабелей и шнуров по ГОСТ одинаковы, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква № 1 характеризует материал сердцевины. Буква «А» присвоена алюминию; буква не присвоена меди.

Буква №2 в маркировке характеризует тип провода или материал оболочки кабеля. Для провода вторая буква означает «П» — плоский, «М» — монтажный, «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П (У) или Ш» — монтажный.

Литера №3 характеризует материал для изоляции жил. Буква «Б» или «ВР» означает, что изоляция поливинилхлоридная, «П» — резиновая, «Н» или «ХП» — найритовая (не горючая резина), «П» — полиэтиленовая, «К» — капроновая, «Ф» – металлическая (фальцованная), «МЭ» – эмалированная, «Л» – лакированная, «Ш» – полиамидный шелк, «О» – полиамидный шелк в качестве оплетки, «С» – стеклоткань, «Э» – экранированный изоляция, “Т” – изоляция с несущим тросом, “Г” – изоляция с гибким сердечником.

Кроме того, следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен оболочкой следующего типа: «Н» – наиритовая, «Б» – поливинилхлоридная. Обращаем ваше внимание, что эти буквы проставляются в маркировке после указывается материал изоляции самой жилы.

Буква № 4 характеризует конструктивную особенность. Если написана буква «А», то изделие асфальтобетонное, «Б» — бронированные ленты, «Г» — без защитного покрытия (если кабель) и гибкое (если провод), «К» — бронированное с круглыми провода, «Т» предназначена для прокладки в трубах, «О» – защищена оплеткой.

Расшифровка цифрового обозначения:

Цифра 1 всегда указывает на количество жил, если в маркировке провода или кабеля перед буквами нет цифры, то жила одножильная.

Цифра 2 характеризует площадь поперечного сечения в мм.кв.

Цифра 3 показывает номинальное напряжение сети.

Маркировка шнуров представлена ​​буквой «W».

Читателям my. electricianexp “Поняли всю суть, приводим такой пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• нет букв “П” и “А”, значит жил котел;
• вторая буква «В» указывает на то, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает другую защиту с оболочкой из ПВХ;
• последняя буква – “Г” означает отсутствие защитного кожуха;
• первая цифра «4» — четыре ядра;
• “2,5” – сечение в мм.кв.;
• 380 – Номинальное напряжение 380 В.

Надеемся, теперь вы поняли маркировку. Если у Вас возникли вопросы, сразу задавайте их в рубрике «Вопрос-ответ»! Маркировочные столы иностранных кабелей:

Таблицы маркировки зарубежных проводов:

Таблицы

Марки и назначение популярных проводов:

Марки и области применения популярных кабелей:

Марки и назначение популярных шнуров:

Используя эти таблицы и информацию, вы легко сможете определить характеристики и назначение любого проводника при монтаже электропроводки в собственном доме или квартире. Надеемся, что предоставленная маркировка проводов и кабелей по ГОСТу была Вам полезна!

Читайте также:

• Цветовая маркировка проводов
• Способы подключения проводов в распределительной коробке
• Как найти короткое замыкание в проводке?

Вы когда-нибудь задумывались, как расшифровать таинственный кабель?

Содержание написано Роном Телласом из компании Belden

Если вы думали, что единственной целью оболочки кабеля является защита изоляции и жилы проводника, вы упускаете массу информации. Просто прочитав оболочку кабеля, вы можете сказать, кто ее изготовил, где ее можно установить и насколько легко с ней обращаться — при условии, что вы знаете, как ее читать.

Любые вопросы, связанные с используемым кабелем, можно решить, взглянув на оболочку кабеля.

В качестве примера, давайте внимательно рассмотрим легенду оболочки, напечатанную на кабеле REVConnect® категории 6A 10GXW12 компании Belden.

Вот что напечатано на куртке…

Название производителя (Belden):

Даже если кабель пролежал у вас на складе какое-то время, с первого взгляда вы поймете, какая компания его произвела. . Эта информация полезна в случае возникновения вопросов или необходимости размещения заказа.

Название продукта (10GXW12):

Знание названия производителя — это шаг в правильном направлении… но, зная название конкретного кабельного продукта, который вы держите в руках, вы можете легко заказать больше или найти Дополнительная информация.

Количество пар (4P):

Видение «4PR», «2PR» и т. д. говорит о количестве пар в кабеле.

Диаметр/AWG (23):

Двузначное число, указанное рядом с количеством пар, соответствует американскому калибру провода или площади поперечного сечения круглого провода (фактически это диаметр). Чем больше число, тем меньше общий диаметр кабеля. В этом случае диаметр кабеля 23 AWG довольно мал (0,25 дюйма), поэтому с ним проще обращаться.

Кабель 10GXW12, например, является самым маленьким и легким кабелем категории 6A и самым простым горизонтальным решением категории 6A для обработки, установки и прокладки в вентиляционных камерах.

Справочный номер UL (E108998-BN):

Это ссылочный номер для регистрационного номера UL. Этот номер уникален для каждого производителя и может варьироваться в зависимости от конструкции. В сочетании с другой информацией в строке печати это приведет к листингу кабеля UL.

Маркировка UL (C[UL]US):

«UL» ранее называлась «Underwriters Laboratories» — глобальная компания по сертификации безопасности. Когда эти две буквы появляются на кабеле, это указывает на знак одобрения UL для этого продукта.

Знак «UL» применяется к продуктам, разработанным и продаваемым в США, которые подходят для электрических сред.

Знак «cUL» применяется к продуктам, разработанным и проданным в Канаде, которые подходят для электрических сред. Кабель с маркировкой «UL» не подходит для использования на канадском рынке.

За справочными номерами UL всегда должно следовать слово «проверено», чтобы указать, что орган по стандартизации, указанный до того, как он действительно проверил кабель.

Класс материала/степень огнестойкости (CMR-LP):

Когда буквы «C» и «M» встречаются вместе, это означает, что кабель можно использовать в соответствии с Национальным электротехническим кодексом (NEC или NFPA 70).

«CM» обозначает кабель общего назначения; противопожарные нормы не налагают ограничений на типы кабелей в этих приложениях.

В этом примере «CMR» говорит о том, что это вертикальный кабель, предназначенный для предотвращения распространения огня с этажа на этаж.

Вы также можете увидеть «CMP» на маркировке вашей куртки (что указывает на кабель класса «пленум», который ограничивает распространение пламени не более чем на 5 футов). Эти кабели можно использовать в пленумных пространствах (например, над подвесным потолком).
