УЗО расшифровка маркировки
Все электрические сети защищены изоляционными оболочками. Иногда возникают ситуации, когда изоляция нарушается и происходит утечка тока, способная нанести серьезный ущерб здоровью и жизни человека. Для того чтобы предотвратить подобную опасность, используются УЗО, расшифровка названия у которых означает устройство защитного отключения. УЗО способны мгновенно отключить электрический ток, обеспечивая тем самым надежную защиту, особенно при отсутствии заземления.
Содержание
От чего защищает УЗО
УЗО функционирует в одно- и двухфазных сетях переменного тока на 220 и 380 вольт. Сами приборы помещаются в корпусах из негорючего ПВХ и способны пропускать через себя различные номинальные токи. Многие люди путают устройства с защитными автоматами и не до конца представляют себе, от чего защищает УЗО. Между тем, функции данного прибора довольно простые.
Иногда случается так, что оказываются поврежденными конструктивные элементы приборов и оборудования, нарушена целостность изоляции провода в электрической сети.
В подобных ситуациях возникает утечка тока, способная вызвать поражение человека, привести к возгоранию на поврежденных участках. Чтобы этого не произошло, УЗО буквально за доли секунды отключает такие участки, предотвращая поражение током или пожар.
Кроме УЗО, существуют еще дифференциальные автоматы, выполняющие те же самые функции. Однако, в отличие от защитных устройств, они дополнительно защищают от перегрузок и коротких замыканий, так же как и автоматический выключатель. Сами УЗО не защищены от воздействия сверхтоков, поэтому их всегда устанавливают совместно с автоматами.
Конструкция этих устройств очень простая. Она состоит из дифференциального трансформатора, измеряющего токи утечки, пускового органа и механизма, расцепляющего силовые контакты.
Принцип действия
УЗО в однофазной сети осуществляется следующим образом. В дифференциальном трансформаторе имеется три обмотки: одна подключается к фазному проводу, другая – к нулевому, а третья – фиксирует разницу токов.
В первой и второй обмотках при подключении должны быть противоположные направления токов. В нормальном рабочем режиме сети они будут равны между собой. Под их влиянием в магнитопроводе трансформатора наводятся магнитные потоки, направленные навстречу друг другу. Сумма магнитных потоков равна нулю, поэтому в третьей обмотке ток отсутствует.
Когда в электроприборе возникает повреждение, на его корпусе появляется фазное напряжение. Поэтому в случае прикосновения к металлическому корпусу, на человека начинает воздействовать токовая утечка, протекающая через его тело на землю. В связи с этим в первой и второй обмотках трансформатора появится разница токов, а в магнитопроводе будут наведены магнитные потоки с разной величиной.
В результате, общий магнитный поток будет отличаться от нуля и вызовет наведение в третьей обмотке тока с каким-либо значением, который и называется дифференциальным. При достижении этим током порога срабатывания произойдет и срабатывание устройства защитного отключения.
Принцип работы УЗО в трехфазной сети практически такой же, как и в однофазной. Здесь также используется дифференциальный трансформатор, сравнивающий уже не одну, а три фазы и нулевой провод. Следовательно, в трансформаторе трехфазного защитного устройства имеется пять обмоток: три фазных, одна нулевая и одна вторичная, фиксирующая токовые утечки.
Кроме основных конструктивных элементов УЗО включает в себя проверочный механизм, состоящий из резистора, подключенного через кнопку ТЕСТ к трансформаторной обмотке. После нажатия кнопки происходит подключение резистора к обмотке. За счет этого создается разница токов, поступающая на вторичную обмотку, и вызывающая срабатывание защитного устройства. Нормальное срабатывание указывает на работоспособность защитного устройства.
УЗО расшифровка в электрике
Некоторые пользователи не в полной мере представляют себе, что означает УЗО, аббревиатура которого означает устройство защитного отключения. Более точное и современное название звучит, как устройство защиты, управляемое дифференциальным током.
В сокращении это будет дифавтомат УЗО-Д.
На корпусе каждого устройства имеются условные обозначения, которые необходимо знать при расшифровывание УЗО и выборе наиболее подходящую модель аппарата. На корпусе прибора в обязательном порядке присутствует его наименование или торговая марка фирмы-производителя. Рядом с ним располагается стандартное обозначение устройства со своим серийным номером.
Основные параметры с номинальными значениями также нанесены на корпус:
- Номинальное напряжение Un в вольтах с одним или несколькими значениями.
- Номинальный ток In в амперах с буквенным обозначением типа мгновенного расцепления
- Номинальная частота. Наносится в тех случаях, когда защитное устройство разработано для эксплуатации с частотой, отличающейся от традиционных 50 или 60 Гц.
- Номинальное значение дифференциального отключающего тока IΔn или несколько таких значений, если это предусмотрено техническими характеристиками прибора.
- Номинальная включающая и отключающая способность Im. Может быть нанесена и номинальная дифференциальная включающая и отключающая способность, если она отличается от стандартного значения.
- Номинальная коммутационная способность Icn в амперах при возникновении коротких замыканий.
Существуют и другие характеристики, наносимые на корпус и подлежащие расшифровке. Все обозначения после установки УЗО должны четко просматриваться. Параметры некоторых устройств могут наносится на боковые и на задние поверхности. Они видны только перед установкой и заносятся в эксплуатационную документацию для последующего использования.

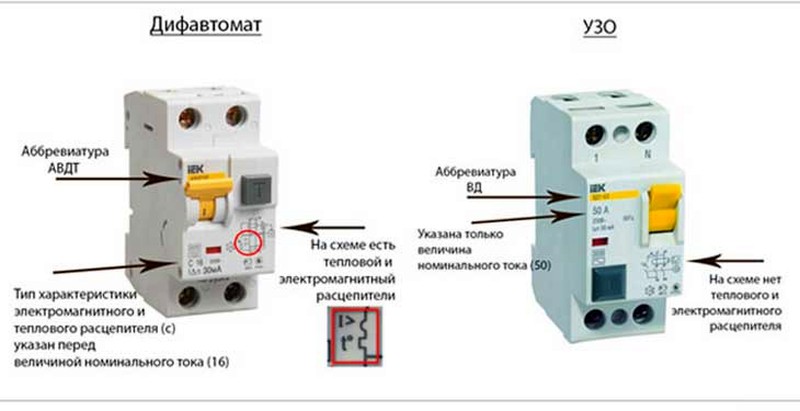

Маркировка УЗО
Маркировка защитных устройств существенно облегчает их выбор для конкретных условий эксплуатации. При прочтении маркировки следует в первую очередь обращать внимание на значение номинального тока, измеряемого в амперах и обозначаемого крупным шрифтом. Более мелкими символами наносится значение дифференциального тока, измеряемого в миллиамперах, который и является током утечки.
Вместе с основными параметрами обозначается и тип данного прибора.
Маркировка имеет большое значение. Например, электромеханические УЗО не зависят от величины напряжения и могут нормально функционировать. Электронные приборы, наоборот, полностью зависят от этого фактора. То есть, в первом случае срабатывание происходит даже при отсутствии сетевого напряжения, а во втором – устройство без напряжения не будет работать.

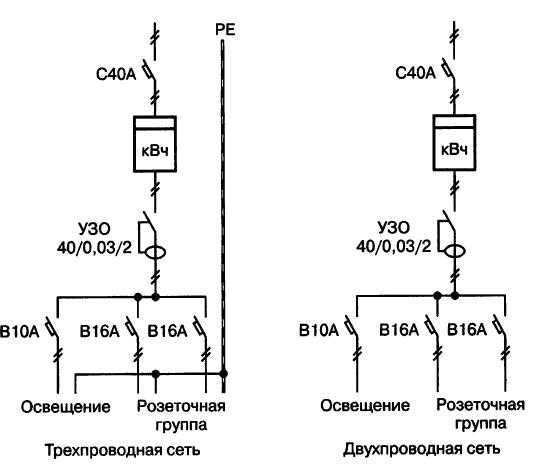

На боковой части корпуса наносится маркировка со схемой подключения устройства, что дает возможность самостоятельного подключения аппаратуры даже начинающим мастерам. Правильная расшифровка маркировки позволяет выбрать прибор под условия эксплуатации в конкретной электрической сети. Большое значение правильный выбор имеет при установке защитных устройств на отдельные участки.
Маркировка устройства защитного отключения (УЗО) (видео)
В одной из наших статей мы уже рассказывали про УЗО (дифференциальный автоматический выключатель по току утечки), про его назначение и его подключение.
“УЗО схемы подключения, типы, принцип работы” В этой статье затрону тему маркировки УЗО. Именно по такой маркировке можно определиться с правильным выбором УЗО при монтаже оборудования в щитке.
Что же, давайте от слов к делу…
Маркировка устройства защитного отключения (УЗО)
Каждое устройство защитного отключения должно (УЗО) иметь стойкую маркировку, которая включает в себя следующие данные:
1.Наименование или торговый знак изготовителя.
2.Типовое обозначение УЗО и АВДТ дифференциальный автомат , каталожный или серийный номер.
3.Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
8.Номинальную включающую и отключающую способность Im 1 ВДТ.
9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
11.Степень защиты, при ее отличии от IP20.
12.Рабочее положение, при необходимости.
13.Символ для ВДТ и АВДТ типа S.
14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
16.Схему подключения ВДТ и АВДТ.
17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом ;~
◦ВДТ и АВДТ типа А обозначают символом .
~-
18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.
Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленную информацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.
В разделе 6 «Маркировка и другая информация об изделии» ГОСТ Р 51326.1 и в соответствующем шестом разделе стандарта МЭК 61008-1 отсутствуют требования о маркировке на изделии или о представлении в ином виде следующих характеристик ВДТ:
•номинального условного тока короткого замыкания Inc;
•номинального условного дифференциального тока короткого замыкания IΔc.
На устройство дифференциального тока, помимо маркировки, указанной в пп. 1–3, 5–7, 10–13 и 15, наносят значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано, например – «63 А max», а также специальный символ:
После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано.Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ.
Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления
В статье использовались материалы «Книги защитного модульного оборудования производства ABB
Маркировка устройства защитного отключения (УЗО) ABB
Возможно вас также заинтересует статья “Маркировка автоматических выключателей”.
