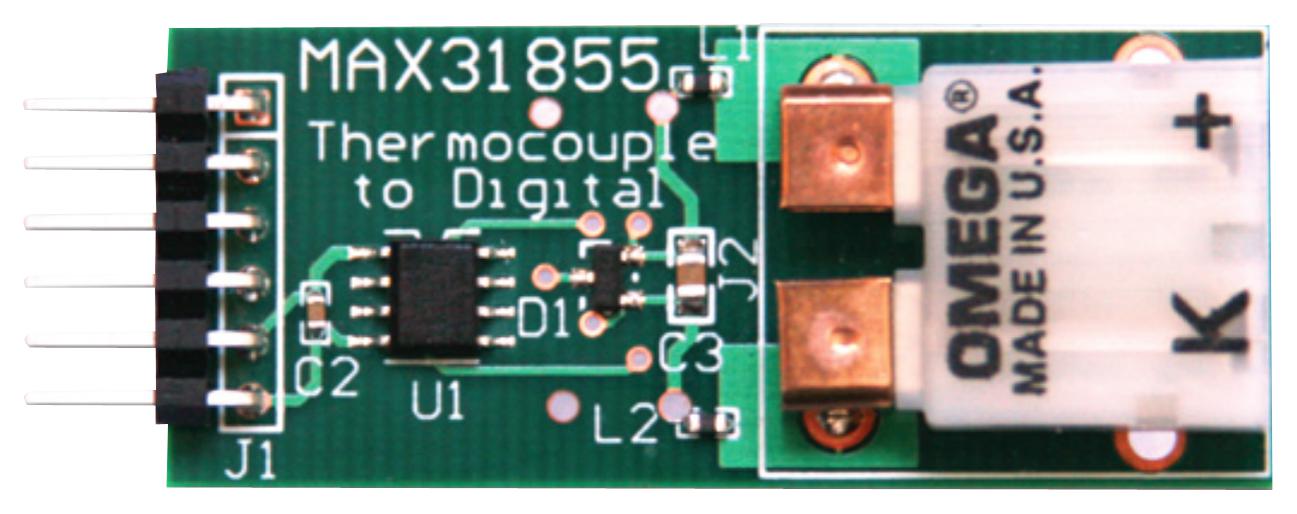

MAX31855: цифровой преобразователь для термопар с компенсацией опорного спая

MAX31855 предназначен для преобразования в цифровую форму сигналов с термопар K, J, N, T или E- типов и обеспечивает компенсацию их опорных спаев. Преобразователь MAX31855 имеет цифровой, SPI-совместимый интерфейс, функционирующий в режиме чтения данных в знаковом, 14-ти разрядном формате. MAX31855 позволяет проводить измерения, как при низких (от -270°С), так и высоких температурах (до +1800 °С) и обеспечивает точность в ±2 °С в температурном диапазоне от -200 °С до +700 °С для термопар К-типа без необходимости проведения дополнительной калибровки.

Рис. 1 Структурная схема MAX31855

MAX31855 имеет в своем составе все необходимые функциональные узлы, реализуемые обычно на дискретных компонентах, включая АЦП, прецизионный усилитель, датчик температуры для компенсации опорного спая термопары и 3-х проводной интерфейс (рис.

Рис. 2 Схема включения MAX31855

Основные преимущества

• Диапазон измерения температуры: от -270 °С до +1800 °С
• Разрешение: 14 бит, шаг 0,25 °С
• Простой SPI-совместимый интерфейс (режим чтения данных)
• Схема компенсации опорного спая термопары
• Схема детектирования замыкания проводов термопары на шину питания и общую шину
• Схема детектирования разрыва в измерительной цепи
• Исполнения для K, J, N, T, и E — типов термопар (по вопросам приобретения модификаций преобразователя MAX31855 для термопар S и R типов необходимо обращаться в компанию Симметрон)
• 8-ми выводной 8 SO корпус

Таблица 1. Модификации MAX31855 для разных типов термопар

• Бытовая техника
• Автомобильная электроника
• Системы теплоснабжения, вентиляции и кондиционирования
• Индустриальные применения

Другие Новости производителей:

[2019-10-24] PFH — новая серия компактных модульных AC/DC-преобразователей с цифровым управлением

[2019-10-24] Компания Murata представила первый в мире синфазный дроссель 3-го класса для интерфейса CAN FD

[2019-09-02] Соединительная система DuraClik™

[2019-08-09] Технология GaN – революционный шаг в будущее

[2019-08-05] 1- и 2-амперные сверхбыстродействующие диоды Vishay FRED Pt® в корпусе SMP позволяют увеличить плотность мощности и повысить эффективность

[2019-07-25] Новинка компании Beisit — клапан выравнивания давлений M12-VP

[2019-07-22] Компания Bourns предлагает новые серии силовых катушек индуктивности SRP5050FA и SRP7030CA, соответствующих требованиям стандарта AEC-Q200

[2019-07-22] Компания Bourns предлагает новую серию серостойких чип-резисторов CRxxA-AS с сертификатом соответствия автомобильному стандарту AEC-Q200

[2019-07-18] Герметичные модули миниатюрных распределителей электропитания (Micro Power Distribution Box — мPDB)

[2019-07-04] ix Industrial™ — соответствующий стандарту IEC компактный и надёжный разъём компании Hirose, устанавливаемый в системы сервоприводов Siemens AG.

[2019-06-18] Плавающий разъём «плата—плата» FX26 со структурой, гасящей вибрации

[2019-06-13] Infineon становится ведущим поставщиком чипов для автомобильной электроники

[2019-06-06] Новый тип комбинированных компонентов защиты цепей GMOV™

[2019-06-06] Два компонента TBU в одном корпусе — компания Bourns приступила к выпуску TBU-DF

Una ficha técnica, hoja técnica u hoja de datos (datasheet на английском языке), también ficha de características u hoja de características, es un documento que резюме el funcionamiento y otras caracteristicas de un componente (por ejemplo, un componente electronico) o subsistema por ejemplo, una fuente de alimentación) con el suficiente detalle para ser utilizado por un ingeniero de diseño y diseñar el componente en un sistema.

Основные характеристики

• Интеграция сокращает время разработки и снижает стоимость системы
  • 14-битный преобразователь разрешения 0,25°C J-, N-, T-, S-, R- и E-Type
  • Обнаруживает короткое замыкание термопары на GND или VCC
  • Обнаруживает обрыв термопары
• Интерфейсы к большинству микроконтроллеров
  • Простой SPI-совместимый интерфейс (чтение -Только)

MAX31855: Typical Application Circuit

Applications/Uses

• Appliances
• Automotive
• HVAC
• Industrial
