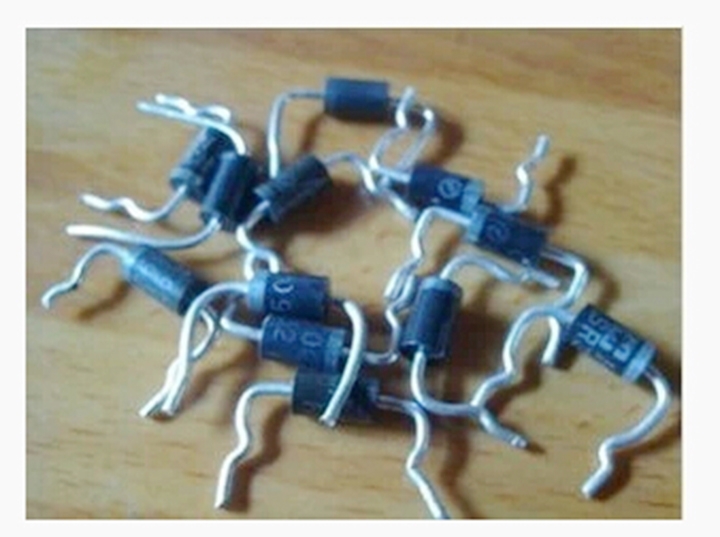

Диод 5A 200V MBR340 MBR5200 MBR360 Schottky ДЕЛАЕТ упаковку ленты 27 пакетов осевую

описание

Диод MBR340 MBR360 MBR360 Schottky ДЕЛАЕТ упаковку ленты 27 пакетов осевую

MBR520 ЧЕРЕЗ MBR5200

ВЫПРЯМИТЕЛИ ТОКА БАРЬЕРА SCHOTTKY

Обратное напряжение – 50 до 1000 вольт пропускного тока – 5 амперов

МЕХАНИЧЕСКИЕ ДАННЫЕ

Случай: Тело прессованной пластмассы JEDEC DO-201AD

Терминалы: Покрытые осевые руководства, solderable в MIL-STD-750,

Метод 2026

Полярность: Диапазон цвета обозначает конец катода

Положение установки: Любые

Вес: 0,04 унции, 1,10 грамма

Чертеж продукта

МАКСИМАЛЬНЫЕ ОЦЕНКИ

Оценки на 25 температурах окружающей среды c если не указано иное.

Одиночная фаза полуволновые 60Hz, сопротивляющийся или индуктивная нагрузка, для течения емкостной нагрузки derate 20%.

	СИМВОЛЫ	MBR 520	MBR 530	MBR 540	MBR 550	MBR 560	MBR 570	MBR 580	MBR 590	MBR 5100	MBR 5150	MBR 5200	БЛОКИ
Максимальное повторяющийся пиковое обратное напряжение	VRRM	20	30	40	50	60	70	80	90	100	150	200	ВОЛЬТЫ
Максимальное напряжение тока RMS	VRMS	14	21	28	35	42	49	56	63	70	105	140	ВОЛЬТЫ
Максимальное напряжение тока DC преграждая	VDC	20	30	40	50	60	70	80	90	100	150	200	ВОЛЬТЫ
Максимальное среднее вперед выпрямило настоящее 0,375″ длина руководства (9. 5mm) (см. fig.1)	Я (AV)	5,0											Amps
Пиковая передняя синус-волна течения пульсации 8.3ms одиночная половинная перекрытая на номинальной нагрузке (метод JEDEC)	IFSM	150,0											Amps
Максимальное мгновенное пропускное напряжение на 5.0A	VF	0,55			0,70		0,85					0,95	Вольты
Максимальное обратный настоящее TA=25℃ DC на расклассифицированном напряжении тока TA=100℃ DC преграждая	Инфракрасн	0,5									0,2		мамы
		20,0					10,0				2,0
Типичная емкость соединения (ПРИМЕЧАНИЕ 1)	CJ	500			400								pF
Типичное термальное сопротивление (ПРИМЕЧАНИЕ 2)	RqJA	25,0											℃/W
Работая диапазон температур соединения	TJ,	-65 до +150											℃
Диапазон температур хранения	TSTG	-65 до +150											℃

Примечание: 1. Measured на 1MHz и прикладном обратном напряжении D.C. 4.0V.

сопротивление 2.Thermal от соединения к окружающему на 0,375″ длина руководства (9.5mm), p.c.b установило

ОСОБЕННОСТИ

Пластиковый пакет носит лабораторию страховщиков

Классификация 94V-0 воспламеняемости

Соединение кремния металла, кондукция несущей большинства

Потеря низкой мощности, высокая эффективность

Высокая возможность течения передней пульсации

Высокотемпературный паять гарантировал:

260 C/10 секунд, 0,375″ длина руководства (9.5mm),

5 lbs. напряжение (2.3kg)

Характеристические кривые
