Mdr 10 24: MDR-10-24, Блок питания, 24В,0.42А,10Вт, MEAN WELL

MDR-10-24

Оформить запрос на
источник питания

Количество Ваше имя E-mail Номер телефона Организация Комментарии к заказу Отправляя данную форму, я соглашаюсь с
политикой обработки персональных данных

Заявка успешно отправлена.

Произошла ошибка. Попробуйте позже.

E-mail не соответствует формату.

Подтвердите согласие на обработку персональных данных.

Заполните обязательные поля.

Технические характеристики

Выход:
Напряжение постоянного тока	24V
Номинальный ток	0. 42A
Диапазон тока	0 ~ 0.42A
Номинальная мощность	10W
Уровень шума на выходе	80mVp-p
Допустимое отклонение напряжения	±5. 0%
Нестабильность выходного напряжения по сети	±1.0%
Нестабильность по нагрузке	±5.0%
Время установки, время нарастания	500ms, 30ms/230VAC 1000ms, 30ms/115VAC at full load
Время удержания	120ms/230VAC 25ms/115VAC at full load

Вход:
Диапазон входных напряжений	85-264VAC 120-370VDC
Диапазон частот	47 ~63Hz
КПД	77%
Переменный ток	0. 33A/115VAC 0.21A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	COLD START 35A/115VAC 70A/230VAC

Защита:
Защита от перенапряжения	5. 75 – 6.75V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	Above 105% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-20 ~ +70°C
Рабочая влажность	20 – 90% RH non-condensing
Температурный коэффициент	±0. 03%/°C (0 ~ 50°C)
Вибрация	Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Zaxes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 ~ +85°C, 10 ~ 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2, 3,4, 5, 6, 8,11, EN55024. EN61000-6-1,EN61204-3, light industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	584K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	22. 5*90*100mm (W*H*D)
Упаковка	0.17Kg; 72pcs/13.2Kg/0.91CUFT

Mean Well MDR-10-24 – Компактный блок питания на DIN-рейку, 24В, 0,42А, 10Вт

Выход:
Напряжение постоянного тока	24V
Номинальный ток	0.42A
Диапазон тока	0 ~ 0. 42A
Номинальная мощность	10W
Уровень шума на выходе	80mVp-p
Допустимое отклонение напряжения	±5.0%
Нестабильность выходного напряжения по сети	±1.0%
Нестабильность по нагрузке	±5.0%
Время установки, время нарастания	500ms, 30ms/230VAC 1000ms, 30ms/115VAC at full load
Время удержания	120ms/230VAC 25ms/115VAC at full load

Вход:
Диапазон входных напряжений	85-264VAC 120-370VDC
Диапазон частот	47 ~63Hz
КПД	77%
Переменный ток	0. 33A/115VAC 0.21A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	COLD START 35A/115VAC 70A/230VAC

Защита:
Защита от перенапряжения	5.75 – 6.75V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	Above 105% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-20 ~ +70°C
Рабочая влажность	20 – 90% RH non-condensing
Температурный коэффициент	±0. 03%/°C (0 ~ 50°C)
Вибрация	Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Zaxes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 ~ +85°C, 10 ~ 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2, 3,4, 5, 6, 8,11, EN55024. EN61000-6-1,EN61204-3, light industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	584K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	22.5*90*100mm (W*H*D)
Упаковка	0.17Kg; 72pcs/13.2Kg/0.91CUFT

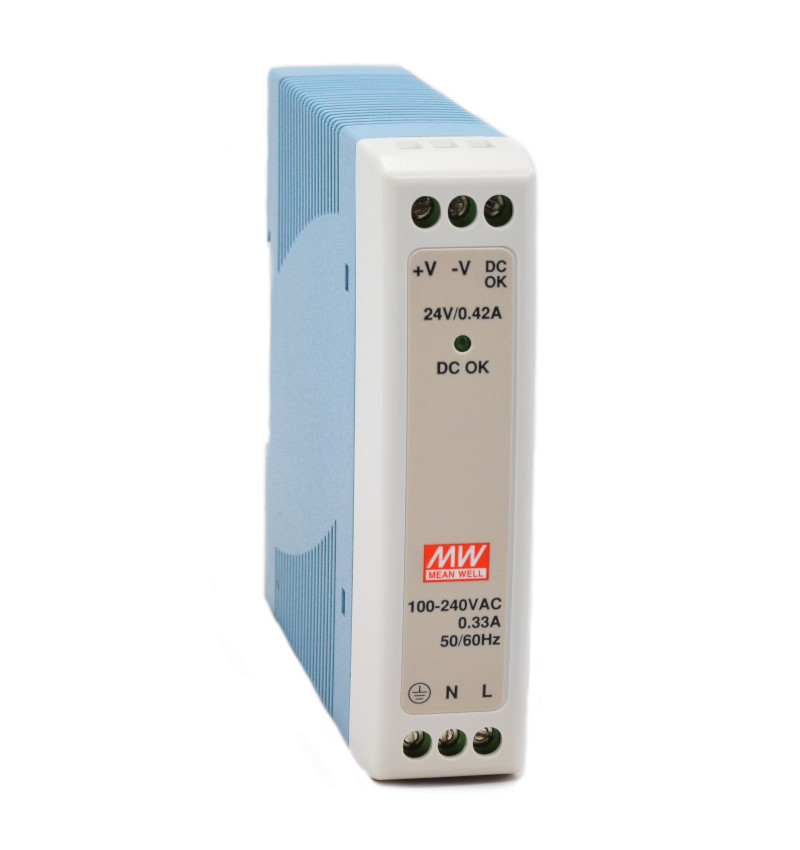

MDR-10-24 10 Вт, 24 В, 0,42 А, одноканальный источник питания AC-DC, НА DIN-рейку

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Скидка £-16,78

Минуэлл

---

Поделитесь этим продуктом

Информация о продукте

Блок питания Mean Well серии MDR с одним выходом на DIN-рейку

Линейка сверхтонких блоков питания с одним выходом, устанавливаемых на DIN-рейку, с защитой от короткого замыкания, перегрузки и перенапряжения. Эти блоки питания могут быть установлены на DIN-рейку TS-35/7,5 или 15 и обеспечивают охлаждение за счет естественной конвекции воздуха.

Особенности и преимущества

Универсальный вход переменного тока/полный диапазон
Защита: короткое замыкание/перегрузка/перенапряжение
Охлаждение конвекцией свободного воздуха
Может быть установлен на DIN-рейку TS-35/7,5 или 15
Контакт реле DC OK
Светодиодный индикатор включения питания
Потребляемая мощность без нагрузки <0,75 Вт
Испытание на сжигание при 100% полной нагрузке
3 года гарантии
Класс 1, раздел 2 опасных зон T4

Зачем использовать источник питания на DIN-рейке?

Гибкость систем крепления на DIN-рейку позволяет сократить время установки, поскольку все устройства можно просто защелкнуть на металлических рейках. Блоки питания можно легко разместить на DIN-рейках в закрытых настенных коробках или в местах с ограниченным пространством. Аналогичные устройства могут быть установлены рядом друг с другом, что снижает количество необходимых кабелей. Большинство блоков питания имеют конвекционное охлаждение, поэтому охлаждающие вентиляторы не требуются. Источники питания переменного/постоянного тока на DIN-рейку
широко используются во многих областях автоматизации, контрольно-измерительных приборов и промышленных приложений. Они используются для питания широкого спектра устройств, работающих от постоянного тока, включая датчики, двигатели, приводы, соленоиды и реле.

Что следует учитывать при покупке блока питания на DIN-рейке

Размер DIN-рейки – Существует три распространенных типа DIN-рейки. Цилиндр, секция G и секция C. Большинство из них имеют глубину 7,5 мм или 15 мм. Целесообразно проверить, совместим ли ваш блок питания с вашей DIN-рейкой.
Типы защиты  – Важно выбрать блок питания, защищенный от короткого замыкания, перегрузки, перегрева или перенапряжения. Некоторые блоки питания также предлагают режим сбоя, который позволяет блоку питания возобновить работу после устранения неисправности.
Фиксированное или регулируемое выходное напряжение или ток  — В тестовых системах часто бывает удобно иметь регулируемое постоянное напряжение, однако в других приложениях может потребоваться фиксированный источник постоянного тока.
Кабели и проводка  – Входные/выходные линии к источнику питания и от него должны быть как можно короче и иметь большую площадь поперечного сечения, чтобы свести к минимуму шум и выделение тепла.
Эффективность  – Выберите источник питания с КПД более 89 %, чтобы свести к минимуму количество рассеиваемой мощности, особенно если в системе используется конвекционное охлаждение.
Диапазон входного напряжения — Если блок питания на DIN-рейку, который вы покупаете, будет использоваться в Европе и Северной Америке, а также в Великобритании, то требуется универсальный входной диапазон переменного тока от 80 В до 264 В переменного тока.
Standards  – Если источник питания будет использоваться в США для управления электродвигателями, он должен соответствовать стандарту UL508, стандарту безопасности для промышленного контрольного оборудования.

Стандарты

UL508, UL60950-1, TUV EN60950-1, класс I, разд. 2 Группа A, B, C, D для опасных зон T4, EAC TP TC 004, одобрено BSMI CNS14336-1

Технические характеристики

Атрибут	Значение
Входное напряжение переменного или постоянного тока	ак
Выходное напряжение переменного или постоянного тока	постоянный ток
Входное напряжение	85 → 264 В переменного тока
Выходное напряжение	24 В постоянного тока
Выходной ток	420 мА
Номинальная мощность	10 Вт
Количество выходов	1
Электрическая фаза	1
Тип	Режим переключения
Высота	100 мм
Ширина	22,5 мм
Диапазон регулировки выходного напряжения	4,75 → 5,5 В
Регулирование нагрузки	±2%
Тип крепления	Крепление на DIN-рейку
Серия	МДР
Минимальная температура	-20°С
Рябь и шум	150 мВ Пик-Пик
Особенности	Защита от перенапряжения и короткого замыкания
Максимальная температура	+70°С
Соответствие стандартам	Соответствует RoHS, TUV EN 60950-1, UL 508
Средняя наработка на отказ	584000ч
Глубина	90 мм
