Детектор скрытой проводки

Часто при домашнем ремонте игнорируются правила просмотра технической документации связанной с помещением. На предприятиях электропроводка и линии коммуникации выведены на поверхность стен и защищены специальными каркасами – коробами для проводов. В домашних условиях же напротив, электропроводку принято скрывать внутри стен или под специальными декоративными покрытиями. Таким образом, она не портит внешний вид помещения и не мешает полету фантазии дизайнера. Однако такие действия впоследствии могут сыграть злую шутку. Так, при работе с инструментом без имеющейся на руках документации с планом прокладки электропроводов и других коммуникаций их можно запросто повредить. Что впоследствии усложнит ремонт. Именно для решения подобных вопросов используют детектор скрытой проводки.

Их производством занимаются как отечественные, так и зарубежные компании выпускающие электроинструменты и сопутствующие бытовые и промышленные товары.

В зависимости от дополнительных выполняемых функций они имеют различные номенклатурные названия.

Сигнализатор скрытой проводки Е121 (Дятел)

Несмотря на столь громкое название, прибор не имеет с птицами ничего общего. Сигнализатор скрытой проводки Е121 (Дятел) среди приборов, предназначенных для поиска металлических предметов, сравнительно недорог, преимущественно благодаря тому, что изготавливается отечественным производством. Работает он в четырех диапазонах, позволяющих определять залегание металлических предметов внутри стен на небольшой глубине. Однако производитель не указывает конкретную цифру. Используемые режимы позволяют выбрать диапазон, в котором может находиться искомый объект по отношению к прибору. Максимальные показатели соответствуют 10, 100, 300 и 700 мм. Кроме того, он имеет дополнительную функцию, которая с приближением к искомому предмету усиливает звуковой сигнал тестирующего устройства. Дополнительные области применения заключаются в обслуживании скрытых электросетей с целью определения скрытого места разрыва цепи находящейся под напряжением.

А также для выявления проблем с электрооборудованием, в том числе со счетчиками электричества.

Детектор Bosch GMS 120

Устройство, имеющее наибольший ресурс выполняемых функций - детектор Bosch GMS 120. Стоимость соответствующая. Глубина залегания проводов может достигать 120 мм, и прибор все равно их определит. Это касается черных металлов. Цветные металлы определяются максимум на 80 мм. Дополнительное преимущество прибора в том, что определяет он деревянные и прочие включения. Кроме того, он снабжен дополнительными элементами, позволяющими определить центр скрытой конструкции при значительных ее размерах. Все режимы работы определяются вручную, что исключает возможные ошибки аппарата. Однако, как и все подобные устройства, он сбоит при использовании со стенами, включающими металлическую стружку в своем составе. Для максимального комфорта в работе предусмотрено отключение звука. Имеет защиту от внешнего воздействия в виде чехла, однако, использование в загрязненных пыльных помещениях с не соблюденным режимом температуры, сокращает срок его службы.

Прибор имеет шкалу точного поиска и индикацию заряда устройства. Для экономного расходования заряда предусмотрено ручное отключение подсветки дисплея.

Детектор скрытой проводки Meet MS 158M

Из устройств минимальной стоимости заслуживает внимания детектор скрытой проводки Meet MS 158M. Его размеры минимальны, а конструкция максимально проста. Питание прибора производится от мини-пальчиковых батареек или кроны в зависимости от исполнения. С его помощью тестируются электросети и небольшие электроприборы, к примеру, лампочки. Прибор маломощный - исследуемая глубина стен не превышает 50 мм, а вероятность нахождения предмета зависит от его размеров. Индикация у прибора одновременно и звуковая и зрительная. Из дополнительных плюсов – обнаружение сильных электромагнитных излучений, к примеру, от индукционных котлов. Детектор скрытой проводки хрупкий и требовательный по отношению к условиям применения.

Как найти распределительную коробку в стене дома

Необходимость обнаружения и вскрытия распределительных коробок при скрытой проводке в стенах случается редко, но в некоторых случаях необходима:

  • При добавлении элементов проводки, осветительных приборов, выключателей или розеток;
  • При замене проводов на отдельных участках на большее сечение;
  • Для прозвонки цепи с целью выявления поврежденного участка.

Сложность определения места расположения распределительных коробок заключается в том, что в некоторых случаях они тщательно замаскированы под декоративным материалом интерьера. В любом варианте, не зависимо от причин и условий методы обнаружения коробок неизменны, рассмотрим некоторые из них. Читайте также статью ⇒ Распределительная коробка: монтаж и ремонт.

Обнаружение исходя из требований ПУЭ и план-схемы в проектной документации

В старых многоквартирных домах советского периода в большинстве случаев строители строго придерживались требований проекта и ПУЭ (правила устройства электроустановок). Эти документы устанавливают расположение распределительных коробок в 15 см от потолка, выключатели и розетки устанавливаются строго вертикально под ними.

Схема размещения элементов проводки в помещениях

Современные монтажники стараются придерживаться этих правил. Используя эти данные не сложно предположить примерное место расположения распределительной коробки.

Далее простукиванием ручкой отвертки или небольшим молоточком стены в предполагаемом месте по звуку можно определить наличие пустоты, что характерно для коробки. Иногда штукатурка на ровной стене в месте установки распределительной коробки имеет отчетливую выпуклость, что существенно облегчает ее поиск.

Надо понимать, что данный метод не всегда работает, он эффективен на штукатуренных стенах, с обоями. Иногда в процессе эксплуатации помещений, ремонтов, коробки перемещаются, слой штукатурки может стать больше. В гипсокартонных стенах или другой декоративной отделке можно определить примерное место размещения коробок, но точно убедится путем простукивания, не получится. Необходимо использовать другие способы.

Одним простейших методов обнаружения металлических распределительных коробок с использованием подручных материалов считается применение магнита. Почти в каждом доме, имеются магниты или динамик старой радиоточки с мощным магнитом, который можно использовать в данном случае.

При не глубоком слое штукатурки над коробкой 1-2 см, притяжение магнита чувствуется рукой из чего можно сделать вывод о месте расположения.

Стрелка компаса при приближении к металлической коробке с проводами под напряжением, под воздействием магнитного поля начинает резко отклоняться от северного направления. Максимальное отклонение указывает на место расположения коробки. В этом случае обнаруживается и пластиковые изделия, скрутки сходящихся проводов от нескольких линий создают более мощное поле, чем одна линия на розетке или выключателе.

В зданиях, построенных до 90х годов, часто использовались металлические распределительные коробки, под толстым слоем штукатурки или декоративной отделкой они эффективно выявляются металлоискателями. Производители делают много разных видов металлодетектеров с многочисленными функциями. Один из наиболее востребованных у монтажников считается универсальный прибор «Floureon». С его помощью можно не только определять скрытые металлические предметы, провода под напряжением на глубине до 10 см, но и деревянные лаги, пластиковые трубы и другие предметы.

 Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов».

Прибор имеет три режима работы:

  1. Обнаружение проводов под напряжением, центральное положение переключателя;
  2. Обнаружение металлических элементов, правое положение переключателя;
  3. Обнаружение деревянных, пластиковых труб и других предметов, отличных по структуре и плотности от строительного материала стены, левое положение переключателя.

Переключатель находится на передней панели в центре корпуса под жидкокристаллическим дисплеем. С боку левой стороны расположена кнопка калибровки прибора, которую надо нажимать перед проведением тестирования. Для калибровки прибор прикладывается к участку стены, где нет посторонних предметов, нажимается кнопка, появляется звуковой сигнал, через несколько секунд на дисплее отображается информация об успешном завершении калибровки, сигнал пропадает.

В этом процессе считывается структура материала чистой стены, при любом изменении плотности, наличии металлических предметов, магнитного поля от электропроводки, «Сенсор» автоматически определяет эти признаки и выдает информацию на дисплее. Символы, отображающиеся на экране:

  • Треугольник с молнией обозначает наличие проводов под напряжением переменного тока;
  • Магнит в виде подковы указывает наличие металлических предметов;
  • Перечеркнутый магнит или контур швеллера отображает присутствие деревянных или пластиковых конструкций.

Для поиска коробки прибор устанавливается в режим обнаружение металлов. Данный метод имеет ряд недостатков, металлические конструкции в гипсокартонных и бетонных стенах с арматурой затрудняют поиск.

Внешний вид детектора Bosch GMS-120

Аналоги таких приборов выпускают много производителей, активно используются модели «Зубр», Bosch GMS-120, они не дешевые, оправдывают себя только при профессиональной деятельности.

 Таблица сравнения технических характеристик различных моделей

МаркаОбъекты обнаруженияГлубина выявления в мм

Сталь/ медь

Глубина обнаружения провода в ПВХ изоляции, в ммГлубина обнаружения деревянных брусков, ммТочность в мм
GMS 100 MЧерные и цветные металлы, провода100/ 80511,1
GMS 120Металлы, провода, элементы дерева 120/8051391,1
D-tect 120Цветные и черные металлы, кабели, пластик и дерево120/8061
39
±11
D-tect 150, D-tect 150 SVМеталы, провода, пластик , древесина. 150/806141±6



Bosch GMS-120 стоит примерно 6700р, не каждый обыватель может позволить покупку такого прибора для временного использования.

Основные функции и характеристики Meet MS-158M

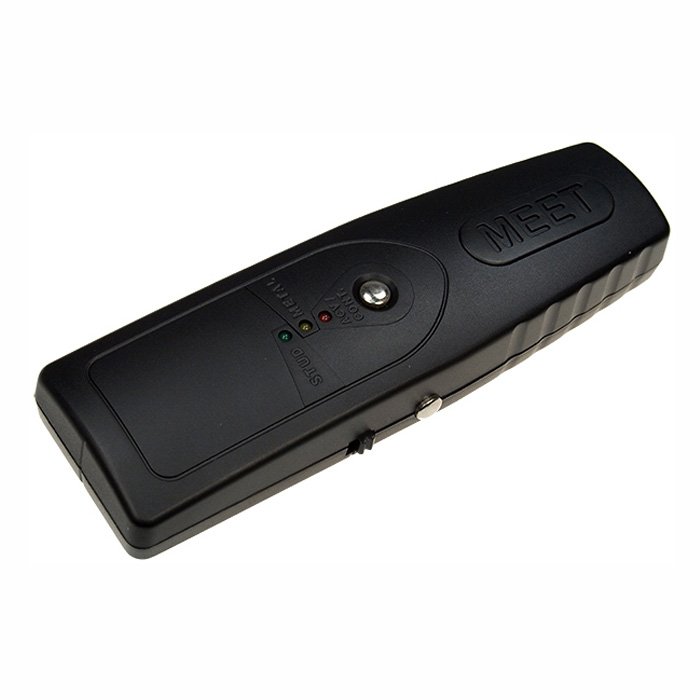

Внешний вид Meet MS-158M

Прибор с большим количеством функций и хорошими характеристиками:

ФункцияВеличина параметров
Обнаружение поля от сети переменного тока70 до 600 В



Мощные электромагнитные излучения0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ.на глубине до 55 (мм)



проверка целостности цеписопротивлением от 0 до 50 (МОм)
фонарик+
элементы питания



две «пальчиковые батарейки ААА» 1.5В
рабочие температуры-10 до +50
вес100 гр
габариты170х32х30 мм
способ индикацииСветовая и звуковая

Совет№1. Некоторые дилетанты предлагают собрать металлодетектор используя подручные средства, CD,DVD диски калькулятор и батарейка. Не тратьте время, это полный бред, проверено.

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.

Одна из моделей портативного приемника с диапазоном средних волн

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Простые промышленные приборы для обнаружения проводки

Многие производители делают индикаторы обнаружения проводки с различными дополнительными функциями, рассмотрим самые простые и доступные для обычного потребителя, работающего на бытовом уровне:

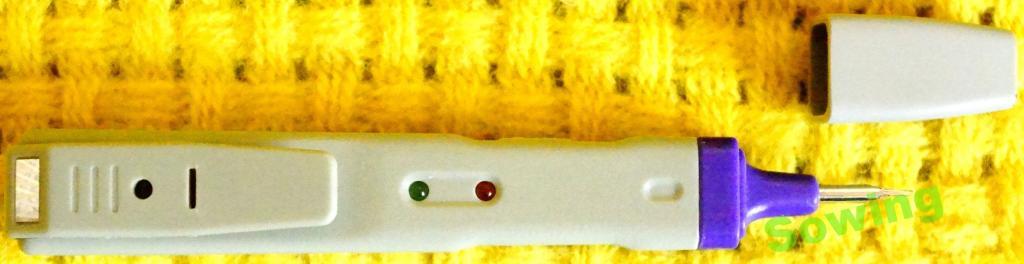

  • Индикаторная отвертка с автономным питанием на батарейках таблеточного типа и светодиодом в качестве индикации. Для определения маршрута проводов достаточно взять отвертку за металлический конец пера и ручкой провести по стене, при появлении наводки светодиод засветится.
Поиск скрытой проводки индикаторной отверткой с автономным питанием

  Яркость свечения зависит от близости к проводу, вычисление коробки производится так же поиском мест схождения линий и простукиванием. Точность определения провода под штукатуркой до 3 – 5 см. Стоит такая отвертка в пределах до 100р.

  • Универсальная отвертка имеет три режима работы, «О» — определение фазы в цепи обычным прикосновением пером к оголенному концу проводника. В режиме «L» индикатор бесконтактно на расстоянии 1.5 см показывает наличие провода под напряжением.
Элементы универсальной индикаторной отвертки

Режим «Н» с повышенной чувствительностью реагирует на магнитное поле проводника скрытой проводки на глубине до 3см. Стоимость универсальных индикаторных моделей зависит от количества опций и производителя 200 – 300р.

  • Индикатор скрытой проводки «Дятел» отечественного производства имеет четыре порога чувствительности.

Интервал чувствительности от антенны до провода под напряжением в мм

диапазон 110 мм.
диапазон 2 100 мм.
Диапазон 3150 мм.
диапазон 4 700 мм.

Первый заниженный, самый точный определяет скрытый провод на расстоянии 1 – 1.5 см, в четвертом режиме точность определения до 3-4 см.

Внешний вид органов управления и индикации детектора «Дятел»

Наличие электрического поля проводника обозначается индикаторным светодиодом и звуковым зуммером. Для тестирования надо нажать и удерживать кнопку соответствующего режима, проводя кончиком антенны по поверхности стены. Самая простая модель «Дятла» стоит примерно 800р.

Для обнаружения распределительной коробки, при использовании любого прибора выявляются места пересечения линий.

Многофункциональный детектор MS — 258

Одним из наиболее востребованных приборов у профессиональных электриков и в бытовых условиях считается универсальный прибор MS – 258. Он включает в себя две основные функции, металлоискателя и индикатора скрытой проводки, стоит всего 250 — 300р. Его размеры и форма соизмеримы с авторучкой, удобно носить в кармане и пользоваться.

Многофункциональный детектор MS — 258

В качестве индикатора обнаружения металлов и проводки установлен светодиод, дублируется звуковым сигналом с регулятором уровня чувствительности. Электропитание обеспечивают две батареи 1,5В марки L 1154, точность обнаружения не менее 2см.

Удобство применения MS – 258 в простых органах управления, одна кнопка включения для всех режимов. Одним концом прибора обнаруживается металл, другим провода под напряжением.

Простой индикатор скрытой проводки на одном транзисторе

Даже далекий от радиотехнической тематики человек, может собрать индикатор на одном транзисторе самостоятельно. Схема простая, основным элементом является полевой транзистор КП103 или КП 303.

Схема детектора скрытой проводки на одном транзисторе

Исток транзистора подключается к «+» источника питания, сток к «минусу», через микрофонный капсюль 1.6 кОм от старого телефона и переключатель. Затвор транзистора используется в качестве антенны, к нему припаивается медный провод 8-10 см, сечением 1-2.5 мм2.

Внешний вид полевого транзистора КП 103

Точность определения скрытого провода таким прибором 3-5 см, работа основана на изменении сопротивления между стоком и истоком при воздействии электрического поля. В цепь между стоком и истоком можно подключить мультиметр в режиме измерения 200 кОм, чтобы контролировать максимальное значение сопротивления при приближении антенны к проводу.

Аналогичную схему можно собрать на микросхемах 561 серии, принцип ее работы такой же.

Детектор обнаружения скрытой проводки на микросхеме К561

Использование смартфонов и специальных приложений

Многие смартфоны включают в себя магнитные датчики и специальные приложения с программным обеспечением, что позволяет использовать телефон как металлоискатель компас или индикатор магнитного поля для обнаружения скрытой проводки. Установка приложений их возможности и настройка требуют детального рассмотрения в отдельной статье. Прежде чем устанавливать приложения надо убедиться в наличии соответствующего датчика на телефоне.

Совет №2. Примерно последние 10 лет, при строительстве дома или ремонте квартиры мудрые владельцы недвижимости на этапе строительства фотографируют или снимают на видео процесс монтажа электропроводки. Фиксируются места установки коробок, отмечаются ориентиры.

Фото и видео хранятся на цифровых носителях, для надежности, как резервный вариант можно разместить, на ресурсах терминалов в интернете «Облако» или в отдельных папках других порталов электронной почты, социальных сетях. При таком раскладе утратить информацию практически невозможно.

Часто задаваемые вопросы

  1. Что делать если Bosch GMS-120 сигналит по площади всей стены?

Характерная ошибка в этом случае неправильная калибровка прибора, многие нажимают кнопу калибровки и ждут несколько секунд до ее окончания, при этом пропадает звук сопровождения процесса. Это не правильно, пред началом измерений, корпус прибора устанавливается на однородный участок стены, где отсутствует проводка, металлические трубы и другие предметы, только кирпич или бетон. Прибор фиксирует в памяти плотность этой среды, после этого можно производить поиск, любые отличия структуры материала распознаются.

  1. Индикаторная отвертка светится в любой точки стены, как это может быть и как проводить поиск?

В этом случае все приборы будут показывать электромагнитное излучение, фаза замыкает на мокрую штукатурку, сушите стену. Возможно, раствор еще не высох.

  1. Какой магнит лучше использовать для поиска коробки?

Хорошие магниты неодимовые, малогабаритные и мощные, бывают прямоугольной, таблеточной и цилиндрической формы, притяжение руками чувствуется на расстоянии 3-5 см. Магнит с 5 рублевую монету стоит в пределах 250 р сила притяжения в 30кг/см2. Полноценный многофункциональный прибор на эти деньги не купишь, индикаторную отвертку или сканер для обнаружения скрытой проводки можно. Магнит рекомендуется использовать, когда нет других вариантов или для уточнения уже проверенных данных.

  1. В схеме детектора на 561 микросхеме сопротивление пищалки, какое должно быть?

Можно поставить переменный резистор и подобрать сопротивление, экспериментальным путем, обычно это бывает от 800 до 1600 Ом.

Оцените качество статьи:

Как найти распределительную коробку в стене под штукатуркой

Для полной замены проводки в квартире придется выяснить точное местонахождение распределительных коробок. Этот этап обязателен. Без него не удастся отыскать вводные кабели и понять схему питания помещений. Поэтому перед тем, как брать в руки инструмент, следует разобраться, как найти распределительную коробку в стене.

Сложности поиска распределительной коробки

Распределительные коробки предназначены для разветвления одного входящего в комнату питающего кабеля на множество электрических точек. Поэтому, выполняя прокладку новой проводки или добавляя розетки и выключатели, придется выяснить, где находятся узлы распределения.

Расположение распределительных коробок и розеток

При поиске распределительной коробки в панельном доме люди сталкиваются с двумя проблемами:

  1. Коробку не видно. Она спрятана в толще стены. Во время ремонта специалист прилагает все усилия, чтобы этот узел был максимально незаметен и спрятан под штукатуркой.
  2. Для подключения новых проводов коробку необходимо открыть. Делать это следует с максимальной точностью вплоть до одного сантиметра. Поэтому придется определить форму и габариты бокса еще до вскрытия. Никому не хочется портить стены и обои. Открывать коробку требуется максимально аккуратно и со знанием дела.

Важно. Необходимо знать, сколько должно быть коробок в комнате. Некоторые проекты подразумевают наличие двух точек распределения в одном помещении. В других случаях коробка сквозная. При таком исполнении она одна на две комнаты.

Методы поиска распределительных коробок

Расположение коробки в квартире зависит от множества факторов. Самый существенный из них — эпоха, при которой возводили здание. Это не касается квартир, в которых электропроводка претерпела изменения или модернизацию во время ремонта.

Поиск коробки по схемам и планам

Электропроводка относится к сложным техническим системам. Поэтому в современном доме расположение коробок должно быть простым, логичным и предсказуемым. По стандартным правилам монтажа распредки ставят на расстоянии 150 мм от уровня потолка и непосредственно над выключателями и розетками. Если проводка укладывается ответственными и профессиональными электриками, то данное правило выполняется.

Схема электропроводки в квартире

Магнит или компас для поиска металлических коробок

Современные коробки выполняются из пластика. Старые нередко делались из железа или имели крышку из жести. Поэтому их можно обнаружить магнитом, компасом или любым другим предметом, способным реагировать на железо.

При этом способе магнит необходимо перемещать по стене в зоне предполагаемого нахождения распределительной коробки. Искомый объект находится там, где притягивается магнит или отклоняется стрелка компаса. Чувствительности обыкновенного черного феррита может быть недостаточно. Поэтому надежнее воспользоваться неодимовым магнитом.

Неодимовый магнит

Дополнительная информация. Хороший неодимовый магнит бесплатно можно взять из ненужных наушников для телефона или плеера. Капельки придется разломать молотком и плоскогубцами. В наушниках всегда имеются небольшие магниты в форме таблеток диаметром 4-6 мм.

Обнаружение металлоискателем

Более профессиональная методика, которая доступна любителям раскопок. Металлодетектор способен отреагировать на металлическую распаечную коробку или находящуюся в ней проводку. Прибор крайне чувствителен на расстояниях в 5-10 см. Поэтому, скорее всего, потребуется снизить мощность приема.

Применение металлоискателя имеет один нюанс. Датчик столь же уверенно почувствует и арматуру. Такой метод поиска плохо годится для домов с армированными стенами или изобилием металлоконструкций.

Металлоискатель Bosch GMS 120 Prof

Металлоискатель способен ложно сработать на провод под штукатуркой. Но в некоторых случаях это поможет отследить путь от розетки до точки распределения. Это и плюс, и минус. Зная линию прокладки кабеля, гораздо легче найти и распредку.

Дополнительная информация. В период Брежнева распределительные коробки формировали на стыке между стенами и потолком. Чтобы их спрятать применяли лист оцинковки. Карманный металлоискатель эффективно обнаружит его на глубине до 5 см.

Поиск коробки радиоприемником

Радиоприемник чувствителен к помехам, излучаемым проходящими в стене кабелями. Для поиска по проводам должен протекать ток. Причем чем он больше, тем отчетливее будет себя выдавать распределительный бокс. В идеале ток должен быть не менее 5 ампер. Чтобы его создать в розетку придется включить чайник, утюг или другой мощный электроприбор.

Помимо портативного приемника возможно применить и другие устройства. Самые распространенные из них следующие:

  • радиотелефон;
  • слуховой аппарат;
  • дешевую или детскую рацию;
  • кассетные плееры с функцией радио;

Профессиональные детекторы Meet MS-158M и подобные приборы

Поиск коробки подобными устройствами скорее прерогатива профессионалов. Они дают наиболее точные результаты с минимальными усилиями. Работа приборов основана на чувствительности к электромагнитным полям. Некоторые модели дополнительно оснащаются металлоискателями. Они позволяют узнать, где находится коробка, проводка и арматура.

В продаже имеются сотни приборов, подобных Meet MS-158M. Характеристики некоторых из них приведены в таблице.

Модель устройства Что ищет? Глубина обнаружения медного кабеля в ПВХ изоляции, см
D-tect 120 Любые металлы, пластиковые трубы, древесину 6
D-tect 150 SV Металлы, трубы, древесину, проводку 4
GMS 100 M Проводку, цветные и черные металлы 5
GMS 120 Металлы, провода, дерево 5

Транзисторная индикаторная отвертка

Наиболее эффективный и дешевый способ. Индикаторная отвертка за копейки продается в любом магазине из серии «1000 мелочей» и «все для дома». Она позволяет определить место установки распределительных коробок и проводов на глубинах до 2 см.

Отвертка должна быть транзисторной. Поиск коробки осуществляется по следующему алгоритму:

  1. Возьмите индикатор в руки. Необходимо касаться пальцем (кожей без перчаток) металлической кнопки на колпачке отвертки.
  2. Водите щупом отвертки по стене в предполагаемом месте расположения коробки.
  3. Там, где красный светодиод горит сильнее всего — находятся провода. Отыщите место пересечения кабелей от розеток и выключателей.
  4. Искомая коробка находится там, где кабели сходятся в одну точку. В этом месте светодиод горит с максимальной яркостью.

Для данного способа поиска проводки принципиально важно, чтобы на нее приходило напряжение с фазного провода. На ноль индикаторная отвертка не реагирует.

Отвертка обыкновенная

В идеале подойдет старая советская карболитовая отвертка среднего веса. Суть метода состоит в том, чтобы простукивать стену в поиске пустоты. Ведь где находится распредка, обязательно будет пустая полость. Методика особенно хорошо показывает себя в панельных домах с тонким слоем штукатурки.

Помимо отвертки можно применить любой другой удобный предмет без дребезжащих частей. Например:

  • рукоять ножа;
  • севшую пальчиковую батарейку;
  • шариковую ручку.

Главное, чтобы этот предмет не оставлял вмятин и царапин на стене, но был достаточно тяжелым для образования звука. Простукивание выполняется преимущественно под потолком, там находятся коробки.

Распределительные коробки бывает не так-то и просто найти. Особенно в старых домах с неизвестной планировкой и схемой электропитания. Вдобавок такие узлы тщательно маскируются при вытяжке стен и даже косметическом ремонте.

Чаще всего коробки встречаются над выключателями и розетками на расстоянии 15 см от потолка. Их удобно искать по схеме расположения проводки. Где пересекается наибольшее количество кабелей, там с огромной вероятностью и находится распределительный узел.

Какой лучше выбрать детектор скрытой проводки?

Детектор скрытой проводки или детекторный электростатический, а также электромагнитный прибор используется:

  • при изменении схемы электрической сети помещения;
  • при прокладке дополнительных силовых и слаботочных кабелей в стене;
  • при сверлении стены под дюбели и гвозди.

Детекторы скрытой проводки применяются при капитальном ремонте квартир, в которых требуется полная замена электропроводки.

Иногда электропроводка делается без технического плана, по принципу наименьшего расстояния между точками напряжения, поэтому электропровода в старых стенах иногда расположены под любым углом. Чтобы не сверлить стену наугад и обезопасить себя от удара электрическим током, проводится предварительный поиск скрытых проводов.

Прибор находит проводку в гипсокартонных и бетонных стенах, а также деревянные внутренние конструкции. С помощью детектора скрытой проводки, сканирующего проводку, отыскивают утопленные в стену винты, шурупы, трубы, металлическую арматуру или перекрытия. Для обнаружения медных и алюминиевых проводов гофрированная труба не будет экраном.

Принцип действия прибора

Устройства отличаются друг от друга функциональностью. Методы обнаружения электропроводки зависят от типа используемых устройств.

Распространенные типы электронных индикаторов.

  • универсальные, комбинированные;
  • обнаружители металла;
  • электростатические;
  • электромагнитные.

Электростатические детекторы скрытой проводки обнаруживают провода, которые находятся под напряжением, чувствительность прибора улавливает электрическое поле.

Электромагнитные детекторы скрытой проводки обнаруживают магнитную составляющую скрытых металлических изделий. Если проверяемая стена влажная или имеет металлическую поверхность, то электростатика и магнетизм помешают поиску проводов.

Детекторы металлов находят под штукатуркой металлические жилы проводов, арматуру и стальные трубы. Работа основана на взаимодействии вихревых токов, возникающих в металлическом объекте под влиянием магнитного поля индуктивной катушки прибора.

В универсальных моделях используется несколько принципов поиска проводов. Если требуется точность в поиске провода в любой, даже сырой, стене, то универсальность детектора скрытой проводки незаменима.

Функции приборов не ограничиваются только поиском скрытых кабелей с приблизительной радиусом действия, современные модели имеют широкую функциональность.

Схема обнаружения детекторных устройств и глубина обнаружения различны, это нужно учитывать при выборе и покупке прибора.

В некоторых приспособлениях об удачном поиске сообщает не только звуковой сигнал, но и световой импульс. На дисплей выводится информация о том, что сенсоры находят в стене.

Детектор скрытой проводки может быть оснащен лазерным уровнем или цифровой рулеткой.

К недостаткам относится неспособность неуниверсальных индикаторов обнаруживать обесточенную электропроводку.

Рейтинг лучших детекторов скрытой проводки

Ассортимент моделей детекторов скрытой проводки широк. Ответ на вопрос, какой выбрать детектор из имеющихся на рынке, зависит от цели использования прибора.

ADA Wall Scanner 120 PROF А00485

Модель бытового назначения питается от батарейки типа крона. Корпус изготовлен из прочного пластика. Защитные накладки оберегают его от ударов. Обнаруживает черные и цветные металлы, деревянные конструкции в стенах, на потолках и в полах. Глубина обнаружения — от 4 до 12 см.

ADA Wall Scanner 50 А00506

Недорогой сканирующий детектор металла и скрытой проводки. Узкий, со складным сенсором. Есть регулировка чувствительности. Оповещение — звуковой и световой индикаторы. Бытовая модель, обнаруживает металлы, провода, электрическое напряжение, профиль под гипсокартоном. Глубина до цели — 5 см.

Bosch GMS 120 PROF

Детектором скрытой проводки, выбирают на стене место под безопасное сверление. Для этого в центре корпуса предусмотрено разметочное отверстие. При обнаружении скрытой электропроводки светится красная светодиодная лампочка. Способен найти сталь, медь, алюминий и неоднородные элементы в исследуемых стенах. Работает в нескольких режимах, которые зависят от исследуемой поверхности. Глубина воздействия на цель — от 3,8 до 12 см.

Е121 ДЯТЕЛ

Работает по электростатическому принципу, легок, компактен и функционален, отслеживает скрытую проводку или обрыв, определяет фазный и нулевой провода в токоведущих частях электрических сетей, выявляет заземление или зануление. Для сканирования проводов сеть должна находиться под рабочим напряжением. Обнаружение объекта — до 12 см.

BLACK & DECKER BDS 200

Универсальный металлодетектор с небольшой глубиной обнаружения проводки. Используется как мера предосторожности до сверления. Снабжен ударопрочным покрытием и регулятором чувствительности. Имеется оповещение о результате сканирования аудиовизуальным ответом с дублированием информации на дисплее.

DSL8220S

Портативный детектор скрытой проводки для обнаружения провода в стене. Тип индикации — красная светодиодная лампочка и звуковой сигнал. По возможностям похож на сигнализатор Е121 ДЯТЕЛ. Применяется для индикации скрытых предметов из пластика и деревянных конструкций. Определяет фазный провод. У корпуса брызгозащитное исполнение. Глубина поиска целевого объекта — 20 см.

MEET MS-158 M

С помощью этого сенсора проверяется целостность прожилок кабелей и проводов, он позволяет обнаружить переменное напряжение и опасное электромагнитное и микроволновое излучение. Определяет точное расположение проводов напряжения, погрешность составляет 5 см. Глубина обнаружения — 50 мм.

Ryobi PHONEWORKS RPW-5500

Стенной сканер бытовой. На его корпусе есть специальный маркер, который отмечает место обнаружения объекта. Входит в линейку гаджетов Ryobi для работы со смартфоном. Работает только с гипсокартоном. Глубина сканирования — 19 мм.

Stanley 0-77-406 S200 STHT0-77406

Детектор неоднородных материалов — находит электрическую проводку, арматуру в бетоне, деревянные балки, каркасы. Определяет центр обнаруженного объекта за один проход. Глубина поиска зависит от характера объекта: для сканирования металлических или деревянных деталей — 2 см, для поиска проводов — до 50 мм.

Как определить проводку в стене подручными средствами

Главная » Разное » Как определить проводку в стене подручными средствами

Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл.проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т. д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.



Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Статьи по теме

domikelectrica.ru

Как найти скрытую проводку в стене: схема, видео

Организуя электропитание любого помещения, необходимо изготовить схему прокладки электрических кабелей. Это особенно актуально при монтаже скрытой проводки, когда провода не видны за отделкой стен и потолка. Если вы решите просверлить отверстие, или проштробить стену, шанс повредить проводку сводится к минимуму.

А как определить проводку в стене, если вы купили квартиру, а предыдущий владелец не оставил чертежей?

Приблизительное расположение можно найти относительно мест установки распаячных коробок и выключателей. Если кабели прокладывались согласно Правилам устройства электроустановок (ПУЭ), то все провода должны располагаться строго горизонтально или вертикально. В таком случае, определение маршрутов скрытой проводки скрытой проводки носит виртуальный характер.

Нарисовав схему с обозначением соединительных точек (розетки, выключатели, коробки), вы будете иметь представление о том, как найти электропроводку в стене.

При этом остается риск пропустить несанкционированный кабель: вы всего лишь знаете о местах гарантированного расположения проводки. Если в помещении прокладывались дополнительные линии — они могут быть расположены случайным образом, не подчиняясь логике и требованиям ПУЭ.

Для чего проводится обнаружение скрытой проводки

  1. Вы хотите повесить на стену полку, или закрепить вешалку в прихожей. Необходимо просверлить отверстия. Мало того, что можно повредить кабель и остаться без света, вы рискуете получить удар электротоком.
    Кроме того, любой крепеж должен находиться на расстоянии не менее 15 см от провода.
  2. Обнаружение скрытой электрической проводки необходимо при перепланировке помещений. Например, вы делаете проем в стене (для организации прохода). Если в этом месте проложен кабель, для него необходимо выбрать иной маршрут.
  3. Поиск скрытой проводки нужен и для проведения ремонта электросетей. Возможно в стене произошел обрыв линии. Вам необходимо вскрыть место прокладки, и заменить поврежденный участок.
  4. В конце концов, вам необходимо знать устройство своих электросетей (в случае, если этой информации у вас нет).

Существует множество способов обнаружения скрытой проводки, многие из них не требуют вызова специалиста или покупки дорогостоящего оборудования. Мы рассмотрим наиболее популярные из них.

Использование специальных приборов

В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.

Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).

  1. Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки.
    В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
  2. Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока.
    Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно.
    Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.

Особенности работы различных типов детекторов

Немаловажным фактором является способ индикации. От этого зависит точность поиска.

  • Звуковая сигнализация может работать дискретно (пищит или не пищит), либо плавно менять тональность или громкость, по мере приближения к скрытому кабелю.
  • Световая индикация работает по такому же принципу: лампа может просто загораться в момент прохождения датчика над искомым предметом, или плавно менять яркость. В более продвинутых моделях применяется многоцветная схема: в зависимости от расстояния до кабеля, либо меняется цвет, либо заполняется светодиодная шкала.
  • Профессиональные приборы с дисплеем не сильно отличаются по функциям. Просто на экране одновременно может быть выведена различная информация: тип металла, глубина залегания, направление укладки.

    На экран может выводиться изображение предполагаемого артефакта: провод, арматура, гвоздь.
    Правда такая «игрушка» будеть слишком дорогой для домашнего разового применения. Их приобретают в основном бригады электриков.

Любителей современных электронных гаджетов ждет разочарование. Точность обнаружения на таком приборе не выше, чем на детекторе с одной лампочкой. Это не рентгеновский аппарат, на экране которого вы увидите провод сквозь стену.

А информацию о типе металла, или точечных артефактах (типа гвоздя) можно вывести на отдельные светодиоды. Так что гоняться за модными опциями нет смысла.

Как найти проводку в стене

Если вас волнует вопрос: как найти проводку в стене, а поиски замурованных сокровищ не представляют интереса, при выборе детектора лучше ориентироваться на следующие характеристики:

  • Чувствительность датчика, лучше — если она регулируется.
  • Способность отличить линейные предметы (кабель) от точечных (шурупы).
  • Определение материала (стальная арматура или медный провод).
  • Возможность фильтровать помехи.
  • Наличие двух режимов поиска: пассивный (по магнитному полю) и активный (металл детектор).

Дополнительным бонусом может являться возможность поиска обрыва в стене.

Краткий обзор популярных моделей

  1. Простейший металл детектор MS-58А от производителя MEET.

    Работает по активному алгоритму: электроток по кабелю пускать не нужно. Такой тестер находит металлические предметы на глубине до 15 см в кирпичных или бетонных стенах. Индикация световая и звуковая, по принципу «есть» или «нет».
    Недостаток известный: вы найдете арматуру и все гвозди. Сортировать придется эмпирическим путем: кабели все-таки проходят от ближайшей распределительной коробки или розетки. А гвозди легко отсеять, очертив виртуальный круг. Соединив точки срабатывания сплошной линией, вы получите чертеж прокладки.
  2. Следующий экземпляр использует иную технологию. Он сам «ловит» сигнал от кабеля, находящегося под напряжением.

    Детектор напряжения FLUKE LVD2 обнаруживает источник электромагнитного поля на расстоянии до 18 см в открытом воздухе. Соответственно, в стене этот показатель уменьшается вдвое. Чувствительность зависит от силы тока. То есть, для поиска провода, надо включить в ближайшую розетку электроприбор не слабее утюга.
    Преимущества прибора в том, что он не обращает внимания на простые железки в толще бетона. Но если на кабель невозможно подать напряжение — вы ничего не найдете.
  3. Еще один прибор от MEET работает по двум методикам одновременно. В него встроен как активный металл-детектор, так и приемник электромагнитного излучения. Модель MS-158M имеет дополнительную функцию — с помощью прибора можно определить место разрыва проводки.

    Как и любой другой экономный многофункционал, этот детектор имеет посредственные характеристики. Глубина поиска в бетоне не более 10 см, обнаружение обрыва до 5 см.
    Подобные модели недорого стоят, честно работают на свои деньги, но эффективность недалеко уходит от обычной индикаторной отвертки.
  4. Для сравнения рассмотрим профессиональный многофункциональный детектор BOSCH D-test 150SV.

    С его помощью вы не просто будете знать, как найти скрытую проводку в стене. Прибор покажет глубину закладки, напряженность электрического поля (для профессионалов), местонахождение и тип повреждения кабеля.
    Для 100% уверенности, прибор предложит произвести поиск в одном и том же месте, с применением разных методик. На основе сравнительных данных, вероятность ошибки практически равна нулю. Эффективно, но очень дорого.
  5. В качестве компромисса (далеко не каждый мастер может позволить себе роскошь иметь такой прибор дома), можно приобрести мультиметр со специальными насадками-датчиками для поиска проводки. Вы получаете прибор на каждый день, и за небольшую доплату расширяете его возможности.

Но если проблема застала врасплох, можно найти спрятанный кабель без применения приборов

  • С помощью смартфона, имеющего электромагнитный датчик. Придется установить специальное приложение.
  • Используя обычную индикаторную отвертку. Для этой цели подходят светодиодные индикаторы, на транзисторной схеме самовозбуждения.

    Глубина поиска провода под напряжением не более 5 см.
  • Собрав несложную схему на полевом транзисторе.

    По цепи сток-исток необходимо пустить питание и подключить звуковой индикатор. К затвору подсоединить кусок проволоки, в качестве антенны. Реагирует на электромагнитное поле на глубине до 10 см.
  • Портативный радиоприемник будет ловить помехи от провода, если водить им вдоль стены.
  • Тот же принцип у проводного микрофона. Подключите его к ноутбуку или планшету и установите максимальную чувствительность. Проводя микрофоном над проводом под нагрузкой, вы услышите характерную наводку из динамиков.
  • Так же поведет себя магнитный компас. Если по кабелю протекает ток, стрелка отклонится.

Вывод

Если вы не пользуетесь профессиональным прибором, ни один из перечисленных методов не является 100% надежным. Поэтому, для большей уверенности, применяйте несколько методик. Набросайте приблизительную схему на основе расположения розеток, коробок и выключателей. Пройдитесь по стене металл детектором (хотя бы на базе смартфона). Подключите к розетке утюг или нагреватель, и «прощупайте» стену чувствительным микрофоном.

По совокупности данных, вы с достаточной точностью определите места закладки кабеля в стене.

Видео по теме

Хорошая реклама



profazu.ru

Как найти проводку в стене с приборами и без

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции

www. ivd.ru

Как найти проводку в стене. Несколько эффективных способов

   Здравствуйте, дорогие друзья! В данной статье вы узнаете, как найти проводку в стене? Так же, сегодня, мы рассмотрим основные способы и расскажем, как использовать специальные приборы для поиска проводки. Но давайте по порядку.

   Скрытая электропроводка, это такой тип проводки, который предусматривает монтаж кабеля (провода) линий проводки в стене под слоем штукатурки или другим отделочным материалом. Такая проводка с точки зрения эстетичности наиболее предпочтительна, так как трассы прокладки кабеля не видны. Но в то же время данная особенность скрытой электропроводки создает дополнительные проблемы при необходимости поиска мест прокладки кабеля в случае повреждения той или иной линии или при необходимости проведения замены проводки при ремонте.

Зачем еще нужно знать место прокладки электропроводки?

  • Перепланировка квартиры. К примеру, Вы решили вырезать дверной проем в другом месте, но не знаете, где именно проходят токоведущие жилы
  • Обрыв цепи. Одна из наиболее болезненных причин, т.к. в этом случае Вам потребуется не только найти электропроводку в стене, но и место обрыва провода
  • Необходимость просверлить стену. Вдруг придется подключить настенное бра либо повесить навесной шкаф, картину или телевизор на стену
  • Еще более опасно то, что в процессе сверления отверстия в стене и попадания в кабель, высока вероятность поражения человека электрическим током

   Во избежание возникновения данных негативных ситуаций при необходимости крепления того или иного элемента на стене следует предварительно выполнить поиск мест прокладки провода и с учетом этого скорректировать места монтажа крепежных элементов.

Косвенный метод поиска скрытой электропроводки

   Данный способ не предусматривает применение каких-либо инструментов или приспособлений. Существуют общепринятые правила и нормы, согласно которым производится монтаж электропроводки, перечислим основные из них:

  • все линии электропроводки должны проходить строго вертикально либо строго горизонтально относительно архитектурно-строительных линий
  • кабель прокладывается ниже потолочных плит перекрытия на 150 мм
  • кабель, проходящий вдоль оконных балок, должен располагаться на расстоянии не ближе 50 мм
  • в стенах, выполненных из бетонных, железобетонных блоков кабель располагают, как правило, в специальных бороздах, предусмотренных в плитах, в междублочных швах, а при отсутствии такой возможности кабель прокладывается в штробах
  • при наличии пустот в плитах перекрытия рекомендуется кабель прокладывать в них. В данном случае могут прокладываться линии освещения непосредственно к осветительным устройствам, а также другие линии электропроводки
  • расстояние между кабельной линией электропроводки и трубопроводом должно быть не менее 50 мм – для трубопроводов водоснабжения, канализации и не менее 250 мм – для газопроводов и труб отопления

   То есть если руководствоваться данными нормами, то можно без труда определить место прокладки той или иной линии проводки. Единственный минус данного способа заключается в том, что электропроводка может быть монтирована не в соответствии с нормами и соответственно фактически кабель может располагаться совсем в другом месте.

   Как найти проводку в стене, косвенный метод

   Часто с целью экономии проводов при монтаже электропроводки кабель прокладывается по самой короткой трассе, то есть не строго горизонтально и вертикально с изгибами под прямыми углами, а, например, по диагонали, прямой линией от распределительной коробки до розетки. Также если схема проводки достаточно сложная, то место прохождения тех или иных линий невозможно или высока вероятность допущения ошибки.

   То есть косвенный способ не дает 100% гарантии того, что кабель проходит именно в этом месте. Такой способ хорошо подходит при необходимости проведения работ по замене проводки — можно сразу начинать вскрывать штробы, исходя из вышеперечисленных правил, и в процессе демонтажа кабеля наглядно видеть, куда идет кабель и как дальше его вскрывать. Нередко оказывается, что частично или полностью электропроводка в доме была монтирована не в соответствии с общепринятыми правилами и рекомендациями.

   Тут же следует отметить, что если планируется полная замена проводки, то рекомендуется выполнять монтаж новой проводки строго по правилам, не допуская прежних ошибок.

   Если монтировать электропроводку строго по правилам, то в будущем будет легко ориентироваться, где проходит та или иная линия проводки при необходимости закрепления различных элементов интерьера на стене. И в случае необходимости ремонта или последующей замены проводки можно будет без труда найти ту или иную трассу кабелей электропроводки.

   Вообще при замене электропроводки рекомендуется оставлять монтажную схему, на которой указано точно расположение мест установки розеток, выключателей, промежуточных распределительных коробок, трасс прокладки кабелей всех линий электропроводки относительно других элементов. В будущем такая схема значительно упростит поиск тех или иных элементов проводки в стенах.

Современные приборы для поиска скрытой проводки

   Если вышеприведенные рекомендации не помогли найти месторасположение линии проводки в стене, то тут не обойтись без специальных приборов.

  • Сигнализаторы китайского производства серии MS. К примеру, тестер-пробник MS-158M сможет найти не только электрические провода, но и любой другой металлический предмет. Стоит обратить внимание, что такой тестер не сможет найти предмет, обернутый в фольгу, так как фольга создает экран, который мешает обнаружить металл.  Работа с таким сигнализатором иметь свои нюансы – необходимо научиться различать сигналы, которые поступают от проводов, и сигналы, которые будут идти, к примеру, от обыкновенного шурупа. Без особых затруднений в магазинах можно будет найти и иные приборы, которые обнаруживают скрытую электропроводку.

   Как найти проводку в стене, тестер-пробник MS-158M
  • Аппарат LA-1012 не только способен отыскать проводку в стене, но и подает пользователю данные о переменном электрическом поле, которое излучает, например, электрощит.

   Как найти проводку в стене, аппарат LA-1012
  • Тестеры моделей VP-440, GVD-504A, GVT-92, GVD-503 также замечательные помощники в поиске проводки. VP-440 сможет обнаружить разрывы в проводах, поэтому также пользуется у мастеров большим спросом.

   Как найти проводку в стене, тестер VP-440

   Внимание! Когда вы будете искать проводку, ни на секунду не забывайте: Работая с электричеством, будьте предельно внимательны, осторожны и аккуратны!

   Рассматривая приборы для поиска скрытой электропроводки можно отметить, что функцию поиска провода в стене может осуществить обычный металлоискатель. По сути, данное устройство указывает о наличии металла, а провод в стене — это цветной металл. Данный способ не подойдёт для стен, выполненных из железобетона, так как металлоискатель будет сигнализировать о наличии металла в любой точке стены.

   Одним из наиболее распространенных приборов для поиска скрытой электропроводки является прибор под названием Дятел. Данный прибор способен найти не только место прокладки провода, но и точное место его повреждения (обрыва). При помощи данного прибора значительно упрощается процесс поиска и устранения повреждения. Так называемый Дятел осуществляет поиск не просто металлических предметов, а именно токопроводящих, поэтому его можно использовать для поиска скрытой электропроводки повсеместно, в том числе и в панельных домах.

Как найти проводку в стене с помощью прибора Дятел, видео

   Существует множество различных приборов, которые позволяют найти провод в стене. Сразу хотим обратить ваше внимание на то, что нет совершенно никакой гарантии, что данные приборы справятся на 100 % с поставленной задачей.

   Некоторые приборы не способны определять место расположения экранированных кабелей или же работают по принципу металлоискателя, то есть показывают наличие в стене не только провода электропроводки, но и других металлических элементов, например, арматуры в железобетонной плите.

   Можно также изготовить прибор для поиска скрытой электропроводки самостоятельно. При наличии соответствующих навыков это не проблема – в интернете есть несложные схемы данных приборов.

Старинные дедовские способы поиска проводов в стене

   В поиске места прохождения кабеля так же могут помочь дедовские методы. Раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

   Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

   1. Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

   Визуальное выделение штроб на фоне стен

   2. Берете обыкновенный радиоприемник, настраиваете на 100 — 150 кГц и, подводя к стене, слушать характер шума. Появление посторонних звуков, шипения, потрескивания свидетельствует о наличии в данном месте провода. Рекомендуется включить в розетку, которая питается от искомой линии проводки, мощный электроприбор, чтобы по кабелю протекал ток нагрузки.

   Радиоприемник

   3. Альтернативный вариант по отношению к радиоприемнику, это использование микрофона и магнитофона. Подключаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

   Обычный микрофон

   Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!

   Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой. Некоторые типы отверток реагируют на проложенный в стене кабель.

   В случае необходимости поиска скрытой электропроводки можно обратиться за помощью к специалистам, которые предоставляют подобную услугу. Преимуществом этого варианта является точность в определении мест расположения кабеля.

   Если вы приобретаете первый раз прибор и еще не знаете, работает он или нет, то у опытного электрика наверняка уже есть проверенный временем прибор, который позволит с точностью определить не только местонахождение проводки в стене, но и точное место ее повреждения, в случае возникновения такой необходимости. Поэтому прежде чем идти в магазин за прибором следует подумать о целесообразности такой покупки.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup. by

Как найти проводку в стене с прибором и без него

Иногда монтаж мебели или предметов интерьера на стены может обернуться для хозяина жилища настоящей проблемой в виду того, что неизвестно, на каком участке стены проходит провод системы электроснабжения, а случайно попав в него перфоратором, можно серьёзно повредить провод, что тоже чревато ремонтом и выбитыми «пробками».

Наиболее часто такая ситуация возникает у хозяев новоприобретённого жилья, когда отсутствует план проводки. Однако даже когда этот документ на руках, как показывает практика, всецело полагаться на его достоверность не стоит, ведь некоторые недобросовестные электрики любят идти в обход установленных норм в угоду собственным интересам.

Как же в таком случае узнать где проходит проводка? Данная статья подскажет вам несколько рабочих способов, проверенных годами.

Краткое содержимое статьи:

В каких случаях нужно устанавливать расположение проводки?

Случаев, когда необходимо установить место прокладки проводки в стене, великое множество.

При повреждении участка цепи, например, может потребоваться найти обрыв проводки в стене, а любая перепланировка помещения сама по себе подразумевает частичную перепланировку системы электроснабжения.

Единственный случай, когда искать проводку при ремонте или монтажных работах не нужно – это полная замена системы проводов. В этом случае старые кабеля можно просто отключить и оставить в стенах.

electrikexpert.ru

Как найти проводку в стене определение с прибором и без прибора

Самыми частыми причинами возникновения пожаров в квартирах являются неисправные электроприборы и электропроводка. Для своевременного предотвращения возникновения коротких замыканий и иных более серьезных последствий необходимо знать каким образом и где в квартире расположена электропроводка.
Прежде чем начать поиск проводки в стене следует знать, что она может быть скрытой и открытой. С поиском второй трудностей не должно возникнуть. Однако современные квартиры не предполагают открытого размещения проводки, так как данный способ является наиболее небезопасным. В настоящей статье описаны все способы как найти проводку в стене при помощи профессиональных и самодельных устройств.

Зачем еще необходимо знать расположение электропроводки?
Озадачиться поиском проводки в стене не помешает:
— в случае проведения в помещении любого вида ремонта;
— при необходимости изменения расположения разъёмов электрической сети и выключателей;
— при фиксации к стене картин, колок и иной мебели;
— при отсутствии заземления;
— если застройщик либо прошлый собственник не передали схему расположения электрокоммуникаций;
— при необходимости ремонта либо полной замены поврежденной электропроводки.

Методы выявления проводки в стене

Существует два пути как найти проводку в стене — силами привлеченного специалиста и своими силами. Однако и для одного и для другого варианта понадобятся специально разработанные устройства и инструменты. Выбор остается за собственником помещения.

Прибор Е121 «Дятел»

Устройства

  1. Пробник MS-158M, MS-48, MS-18 – помимо проводки способен определять наличие иных металлических вкраплений, например гвоздей, также отреагирует на арматурный каркас, если он располагается не глубже 5 см от поверхности стены.
  2. CEM LA – 101 – отреагирует на электромагнитное поле, определит обрыв провода.
  3. ПОСП-1 – выявляет присутствие переменного электричества, разрыв провода.
  4. Е121 «Дятел» – глубина мониторинга данного прибора 7 см, способен определить наличие электромагнитного поля и обнаружить разрыв провода.
  5. Бесконтактный датчик ExtechDA30 – находит электромагнитное поле и переменный ток. Обнаруживает проводку и определяет ее состояние даже если она находится в кабель-канале, а также способен выявлять провода с экранирующим покрытием.
  6. MS58M – отреагирует на наличие металлов, присутствие тока в проводке не потребуется.
  7. Оборудование по обнаружению скрытых проводок «ОСП» – максимально оперативно и точно обнаружит разрыв электропроводки. Также укомплектован генератором, который способствует поиску отключенных от электроэнергии проводов. Глубина поиска составляет 30 см.

К наиболее действенным и дорогим устройствам поиска электропроводки относятся тепловизоры.

Сканер

Ключевым отличием сканирующих устройств от других приборов для определения проводки в стене является то, что они способны «разглядеть» не только электропровода.

Детектор F0150551AB

  1. Детектор многофункциональный Black&Decker BDS300 – обнаруживает электрическую проводку, а также различные металлические элементы и древесину.
  2. Тестер металла ZirconTriScannerPROSL – используется в поиске металлов, в каждом из имеющихся режимов способен произвести сканирование электропроводки под напряжением.
  3. Детектор Skil 0550 AA – оснащен большим жидкокристаллическим дисплеем, обнаруживает различные металлы, древесные конструкции, режим обнаружения проводов под током всегда автоматически включен.
  4. Цифровой детектор Bosch PDO Multi – наиболее экономичный вариант от данного производителя, способен определить провод фазу, наличие различных материалов в стене, а также на какой глубине она расположены.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

  1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
  2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

С использованием мобильного телефона

Не многие знают, но еще один прибор для определения проводки в стене практически всегда находится под рукой — это смартфон или телефон, оснащенный магнитометром и на который установлено приложение Metal Detector, использующееся при поиске металлов.

С такой комплектацией телефон (смартфон) может выявить пролегание провода под напряжением, так как определяет наличие электромагнитного поля.
Если стоит задача как найти обрыв провода в стене, то можно воспользоваться данным искателем — найдет не только разрыв провода, но и выявит наличие арматуры в панельной стене.
К минусам можно отнести — не такое хорошее качество результата как у профессионального оборудования и наличие соответствующих навыков для использования. При эксплуатации телефона (смартфона) в данном качестве следует помнить, что результат будет зависеть и от того как расположить устройство относительно поверхности проверяемой стены.

Индикаторная отвертка

Индикаторная отвертка является самым бюджетным и простым вариантом поиска электропроводки. Способна точно обнаружить наличие электромагнитного поля в диапазоне поиска от десяти до двадцати сантиметров.
Основной способ как найти проводку в стене индикаторной отверткой — это зажать пальцами жало отвертки, а ее ручку, в которой расположен индикатор, перемещать по стене. Также отвертка может использоваться при определении наличия обрывов в электропроводке.

Найти проводку в стене индикаторной отверткой

Минусом индикаторных отверток является малая глубина выявления, а также то, что она не сможет обнаружить провода с экранирующим покрытием и те, которые не находятся под напряжением.

Без приборов

Такой способ обнаружения будет действенным только при удалении со стен обоев, и при условии что провода закладывались в штробы и не были до конца оштукатурены и имеются соответствующие неровности.

Найти проводку в стене без прибора

Еще одним способом как найти проводку в стене без прибора является использование схемы обозначения электрической проводки, однако гарантий, что она будет расположена именно таким образом нет, даже в новостройках.

Электрическая проводка должна размещаться на параллельной потолку линии на расстоянии не более пятнадцати сантиметров от линии потолка и идти по прямой вертикали от разъёмов электрической сети и выключателей, но на практике она может идти по самому короткому пути (для экономии проводов) либо беспорядочным образом (особенно характерно для вторичного жилья).

Как определить скрытую проводку при помощи подручных средств?

  1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
  2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
  3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.
  4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

Как найти скрытую проводку видео

build-blog.ru

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

  • замена электрического кабеля
  • нет заземления
  • различные неисправности с электрикой
  • работы по сверлению стены
  • монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять. Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт. В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров. Основные характеристики устройства:

  • контроль работы предохранителей
  • нахождение фазных кабелей
  • проверка фазности счётчика электроэнергии
  • возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014. Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M. Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров. Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

remont.youdo.com

приборы для определения своими руками

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая.

Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья.


[contents]

В каких случаях это необходимо?

Поиск проводки в стене бывает необходим по следующим причинам:

  • капитальный или косметический ремонт помещения;
  • перемещение выключателей, розеток и др.;
  • работы по закреплению предметов или мебели на стене;
  • отсутствие заземления;
  • отсутствие схемы электрических коммуникаций;
  • ремонт или удаление неисправной электропроводки.

А Вы знаете как правильно штробить стену под проводку? Читайте подробности здесь.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы
  1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
  2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
  3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
  4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
  5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
  6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
  7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

  1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
  2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.
Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

  1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
  2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Читайте также статью о том, как посчитать площадь стены.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Как сделать определитель скрытой проводки своими руками?

  1. Можно использовать старый радиоприемник, поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
  2. Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене.
  3. Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
  4. На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.

Смотрите в следующем видео — способы поиска проводки в стене:

moistenki.ru

Как найти скрытую электропроводку самостоятельно

Зачем искать скрытую проводку

Найти скрытую электропроводку может понадобиться в начале ремонтных работ или перед навешиванием мебели и предметов интерьера. Если работать «наобум» и не знать точной разводки электропроводки ( проводов и кабелей), то это может привести к достаточно дорогостоящим переделкам поврежденной электропроводки и никому не нужным рабочим простоям.

Во избежание таких непредвиденных ситуаций, нужно найти скрытую электропроводку и помогут в этом специальные приборы — детекторы для определения скрытой проводки в различных строительных конструкциях.

Детектор проводки

Детектор проводки  или металлодетектор или детектор цифровой. Используется детектор для поиска скрытой электропроводки, а некоторые модели имеют режимы поиска металлических труб и арматуры, под слоем штукатурки.

Принцип работы детектора проводки, напоминает принцип радиоприемника, где переменный ток в проводе выполняет функцию антенны, волны которой и улавливает металлоискатель. Если более правильно, то электромагнитное поле, которое образуется вокруг проводов, находящихся под напряжением улавливается  детектором и отражается на экране детектора.

У детекторов проводки есть один недостаток. Он может обнаружить только  провода находящиеся под напряжением и не обнаруживает экранированные кабели.

Металлоискатели

Использование более сложных механизмов и систем, обеспечивает лучший результат, так как они работают в виде металлоискателя и реагируют на наличие металла. И в этом случае никакой роли не играет наличие переменного тока в сети. Также это устройство может пригодиться, для обнаружения различной арматуры, труб и других металлических конструкций, скрытых под отделочными материалами.

Принцип работы этого устройства, достаточно сложен, так как оно работает как приемник и как передатчик, при этом производит анализ полученных сигналов.

Детекторы обнаружения неоднородности конструкций

Детектор неоднородностей среды

Лучшим устройством чтобы найти скрытую электропроводку, является детектор неоднородностей. Он способен обнаружить многочисленные скрытые предметы и устройства (арматура, трубы металлические или пластиковые) некоторые предметы из дерева или просто пустоту. Они работаю в режиме сканирования конструкции электрополем.

Как выбрать прибор чтобы найти скрытую электропроводку

Производимые фирмой Bosch приборы, считаются самыми лучшими, так как у них есть способность «просветить» поверхность на 10 см! Но они и самые дорогие.

Детектор проводки компании bosch

Кстати, глубина сканирования, очень важна при покупке прибора. Модели отечественного производства имеют отличительное качество, у них низкая глубина сканирования. И этого будет не хватать во время некоторых работ. Чтобы реально найти скрытую проводку, глубина сканирования должна быть не ниже 50 мм.  Поясню почему. По стандарту слой штукатурки над проводом должен быть 20 мм, если учесть, что глубина штробы 30-40 мм, то и получается 50 мм разумная глубина сканирования для детектора.

Совершая покупку прибора, способного найти скрытую проводку, не забудьте поинтересоваться: какие металлы он обнаруживает. Так как некоторые не добросовестные производители могут не указать на неспособность прибора реагировать на наличие меди и алюминия и поэтому будут бесполезны в поиске скрытой электропроводки.

И еще одно, поинтересуйтесь: какое расстояние должно быть между предметами, чтобы прибор распознал их как две разные вещи. Чем выше чувствительность детектора, тем больше шансов у вас найти скрытую электропроводку в квартире.

©Ehto.ru

Статьи по теме
Похожие посты:
Поделиться ссылкой:
Похожее

ehto.ru

радиоприемник, мультиметр, слуховой аппарат или кассетный плеер

Содержание статьи:

Часто у неопытных мастеров вызывает сложность поиск скрытой проводки в стенах. Однако справиться с поставленной задачей можно, зная некоторые принципы работы подручных и специальных приборов.

Когда нужно отыскать скрытую проводку

Поиск скрытой проводки необходим при обрыве проводов, а также при переносе розеток

Поиск проложенного в стене кабеля выполняют в таких ситуациях:

  • Выполнение капитального ремонта с перепланировкой помещения. Чтобы не повредить провода, нужно знать место их расположения.
  • Смещение имеющихся точек питания в другие места для более удобного расположения техники, светильников.
  • Обрыв проводки в одной из зон комнаты. Здесь нужно отыскать проблемное место и устранить неполадку.

На случай полной замены старой проводки на новую также нужно отыскать кабель, чтобы не пересечься с ним при прокладке новых штроб или при необходимости уложить в имеющиеся каналы другие провода.

Польза скрытого монтажа кабеля

Скрытый метод устройства электропроводки в квартире или доме отличается от наружного тем, что все кабели не видны глазу домочадцев и гостей. Преимущества такого способа укладки заключаются в следующем:

  • После отделки штроб шпаклевкой стена готова под чистовую отделку. Мастер может устраивать дизайн комнаты на своё усмотрение.
  • Провода, уложенные в каналы, менее опасны для пользователя, чем открытый кабель. Скрытую коммуникацию невозможно повредить случайно.
  • При прокладке кабеля потайным методом используют путь от распределительной коробки, который прокладывают строго по вертикали и горизонтали. Это экономия расходов на закупку нужной токопроводниковой продукции.

Ретро-проводку и открытую укладку кабеля согласно СНиП применяют в деревянных коттеджах. Её спрятать сложно, поскольку это противоречит правилам противопожарной безопасности.

Специальные приборы для поиска кабеля

Согласно ПУЭ проводку в стене укладывают только прямо. Повороты выполняют под углом 90 градусов. Диагональные штробы и каналы делать строго запрещено. Поэтому при поиске кабеля в стене мастер, используя любые виды устройств, должен двигаться только по горизонтали или по вертикали. Это соответствует логике.

Для обнаружения проводки можно использовать такие типы специальных устройств:

  • Электромагнитные искатели. Приборы реагируют на напряжение как минимум 1 кВт внутри стен. Поэтому, чтобы найти кабель, предварительно в розетку включают любой электрический прибор. Это может быть микроволновая печь, чайник, фен. В точке расположения проводки индикатор устройства сработает.
  • Электростатические искатели. Работают при проверке по тому же принципу, что и электромагнитные — реагируют свето-, звуковым сигналом на прохождение тока по кабелю.
  • Металлоискатель. Аппарат создает электромагнитное поле при приближении к металлу. Недостаток устройства в том, что он реагирует на любой металл в стене — арматуру, саморезы, проволоку. Исправить положение можно, если применять профессиональные модели аппаратов. Они дополнительно показывают, какой тип сплава скрывается за стеной.
Электростатический искатель
Электромагнитный искатель
Металлодетектор
Индикаторная отвертка

Современные искатели имеют несколько функций одновременно — поиск металла, определение фазы и др. Из наиболее популярных выделяют:

  • «Поиск». Работает по принципу электростатического обнаружения кабеля. Может отыскать проводку на глубине до 7 см. Имеет четыре режима чувствительности. Прибор для определения проводки в стене «Поиск» отличается бюджетной ценой и не относится к классу профессиональных.
  • «Маг-2». Это комбинированный аппарат, который работает по принципу электростатического или электромагнитного обнаружения. На найденный кабель реагирует звуковым и световым сигналом. Устройство может отыскать провода под напряжением и без него.
  • LA 1012. Это более профессиональный аппарат от китайского производителя. Здесь используется электромагнитный принцип поиска.
  • BOSH GMS 120. Высокоточное устройство из класса профессиональных. Отыскивает кабель в стене и другие металлы. Быстро определяет тип сплава.
  • Индикаторная отвертка или тестер. Не менее надежное устройство, с помощью которого можно определить и даже проверить работоспособность скрытого кабеля. Помимо того что отвертка может найти «фазу» и «ноль», отыскать токопроводящую линию, она также указывает на место обрыва кабеля в стене. Для обнаружения проводов отверткой водят вдоль панелей. В местах искомых каналов инструмент покажет светящуюся индикацию.

Желательно нагрузить сеть при работе с отверткой.

Альтернативные способы поиска

Для поиска проводки радиоприемник нужно настроить на частоту 100 кГц

Чтобы найти проводку в стене, не имея специального оборудования, можно применить банальные методы. Они основаны на простой логике или использовании подручных средств. Бывалые специалисты рекомендуют следующее:

  • Визуальный осмотр стены после демонтажа обоев. Как правило, линии расположения штроб отличаются от серых бетонных стен наличием полос штукатурки. Если все они расположены горизонтально и вертикально (что является главным условием при прокладке каналов), только под прямым углом, это и есть скрытая коммуникация.
  • Использование радиоприемника. Для этого нужно установить на устройстве частоту 100 кГц. При таких показателях приемник будет реагировать повышением шума на приближающуюся проводку. Нужно водить аппаратом вдоль стен, пытаясь отыскать искомые линии. То же можно проделать с кассетным магнитофоном или плеером. Только придётся удлинить провод, поступающий к магнитной головке. Ее придется вынуть из кассетника и дотачать проволокой. Магнитная головка здесь работает по принципу антенны.
  • Использование мультиметра. К нему желательно добавить полевой транзистор. Оба аппарата нужно правильно соединить. К стоку и истоку транзистора подводят щупы мультиметра без соблюдения полярностей. Аппарат выставляют изначально в режим омметра. К затвору стоит прикрепить кусок проволоки, которая будет выполнять роль поисковой антенны. Ею нужно водить вдоль стен и отслеживать показания на мультиметре. Любые их изменения сигнализируют о наличии скрытой проводки.
  • Применение слухового аппарата. Такой определитель нужно выставить в режим «телефон» и подать нагрузку на сеть. Устройство отыскивает проводку на частоте 50 кГц.
  • Применение компаса. Чтобы узнать, где проходит проводка в стене, можно использовать магнитное устройство. Для этого нагружают сеть (например, включают плойку в розетку) и водят компасом вдоль стены. Там, где стрелка станет отклоняться, находится кабель.

Использование перечисленных выше приспособлений дает вполне хорошие результаты.

Методы, которые не работают

Некоторые мастера, не знающие, как найти провод в стене, прибегают к самым абсурдным способам обнаружения кабеля. Таковыми являются:

  • Применение магнита. Считается, если использовать (водить вдоль панелей) однозаряженный элемент, привязанный к нити, он среагирует на проложенный в стене кабель – начнет движение по типу маятника. В кирпичных постройках такой метод нахождения точно не работает. В панельных – магнит рискует наткнуться просто на арматуру. При поиске проводки со стороны потолка способ и вовсе не сработает. Невозможно добиться колебания магнита, удерживая подвесную нить по горизонтали. Мешает гравитация.
  • Применение смартфона. Многие модели, работающие на базе OC Mac или Android, якобы можно использовать в качестве металлоискателя. Для этого даже есть специальные программы. Одной из популярных является «Metall Detector». Ее разработчики уверяют, что при помощи приложения и встроенного в сам аппарат магнитного датчика можно спокойно находить скрытый кабель. Но это не более чем игрушка, к которой не стоит относиться слишком серьезно.

Двигаться при поиске скрытого кабеля нужно всегда от распределительной коробки или розетки.

Логические умозаключения

Схема расположения электропроводки

Используя стандартные знания о расположении скрытого кабеля, мастер может спокойно отыскать проводку. При этом стоит ориентироваться на такие нормы и схемы:

  • От розетки или выключателя кабель всегда отходит вверх или в сторону большей площади стены.
  • От пола и потолка кабель всегда располагают в 15-20 см. поэтому искать линию выше/ниже не стоит.
  • От газопроводных труб, батарей, радиаторов линии и штробы согласно СНиП можно прятать минимум на 40 см в стороны.

При наличии таких знаний можно дополнить их логикой и обнаружить положение коммуникации в стене. Если мастер не хочет рисковать, лучше прозвонить профессионалам и доверить работу им.

strojdvor.ru

CONRAD MS-158 BEDIENUNGSANLEITUNG Pdf-Herunterladen | ManualsLib

CONRAD IM INTERNET http://www.conrad.com

100%

Выходные данные

Переработка -

Папье.

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH.

Хлорфрей

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. Б. Фото-

gebleicht.

kopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen,

bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, запрещено.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung

в Technik und Ausstattung vorbehalten.

© Copyright 2001 Conrad Electronic GmbH. Напечатано в Германии.

100%

Выходные данные

переработка

бумага.

Настоящее руководство по эксплуатации опубликовано Conrad Electronic GmbH, Klaus-Conrad-

Отбеленная

Straße 1, 92240 Хиршау / Германия

без

хлор.

Запрещается полное или частичное воспроизведение (включая перевод), например ксерокопия,

микрофильмирование или хранение в оборудовании для электронной обработки данных, без экспресс-записи -

десять согласия издателя.

Инструкция по эксплуатации отражает текущие технические характеристики на момент печати. Ср

оставляет за собой право изменять технические или физические характеристики.

© Copyright 2001 Conrad Electronic GmbH. Напечатано в Германии.

Note de l´éditeur

Это извещение о публикации общества Conrad Electronic GmbH, Klaus-Conrad-

Straße 1, 92240 Hirschau / Allemagne.

Tous droits réservés, y included traduction. Воспроизведение всех, quel que soit le type, par

экземпляра фотокопий, микрофильмов или саисов в традициях электронного электронного текста

сумов с предварительной авторизацией авторского права.

100%

папье

Впечатление, même partielle, interdite.

переработанный.

Это уведомление соответствует требованиям к изменению образа жизни. Données

Бланки

методов и условий без предварительного уведомления.

без

хлор.

© Copyright 2001 Par Conrad Electronic GmbH. Imprimé en Allemagne.

Выходные данные

Deze gebruiksaanwijzing - это публикация Conrad Electronic Ned BV.

Alle rechten, inclusief de vertaling, voorbehouden.Репродукции van welke aard dan ook,

фотокопия, микрофильм opgeslagen в een geautomatiseerd gegevensbestand, alleen met

schriftelijke toestemming van de uitgever.

Надрук, ок в уиттрексел, вербоден.

100%

Переработка -

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigin-

папье.

gen in techniek en uitrusting voorbehouden.

Chloorvrij

gebleekt.

© Copyright 2001 Conrad Electronic Ned BV. Напечатано в Германии.

BEDIENUNGSANLEITUNG

РЕЖИМ D'EMPLOI

Мультитестер

МС-158

Мультитестер

МС-158

Multitesteur

МС-158

Мультитестер

МС-158

Best.-Nr. / Предмет номер. / Нет команды / Bestnr .:

* 05-01 / АК

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

GEBRUIKSAANWIJZING

01.05

Версия

Стр. 4–14

Страницы 15-24

Стр. 25-36

Pagina 37-46

12 05 65

Diese Bedienungsanleitung gehört zu diesem Produkt.Sie ent-

hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Ач-

ten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weiter-

geben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Настоящая инструкция по эксплуатации относится к этому продукту. Они

содержат важную информацию для ввода в эксплуатацию и эксплуатации-

ing it. Это также следует отметить, когда этот продукт передается на

.

третья сторона.

По этой причине сохраните данную инструкцию по эксплуатации для справки!

Ce mode d'emploi appartient à ce produit. Il contient des

рекомендации en ce qui Concerne sa mise en service et sa

мануций. Veuillez en tenir compte et ceci également lorsque

vous remettez le produit à des tiers.

Conservez ce mode d'emploi afin de pouvoir vous Documenter en temps

утиле!

Deze handiding hoort bij dit product.Zij bevat belangrijke

aanwijzingen voor de inbedrijfstelling en de hantering. Ним Дезе

aanwijzingen in acht, ook wanneer u dit product aan derden door-

geeft.

Bewaar daarom deze handleiding zorgvuldig zodat u hem later kunt

raadplegen!

2

Расширение за 158 миллионов долларов добавляет 100000 квадратных футов конференц-залов к Gaylord Palms

Курортный комплекс и конференц-центр Gaylord Palms находится в процессе расширения на сумму 158 миллионов долларов, в результате чего будет добавлено более 100 000 квадратных футов помещений для встреч и 300 номеров.

KISSIMMEE, Fla. - Черпая вдохновение в архитектурных стилях, определяющих штат Саншайн, курортный и конференц-центр Gaylord Palms завершает крупнейшее расширение в истории отеля.

Проект стоимостью 158 миллионов долларов, который начался в 2019 году и открылся летом 2021 года, включает добавление более 100000 квадратных футов помещений для встреч и 306 номеров в новой башне на побережье Мексиканского залива.

Gaylord Palms Resort and Convention Center теперь имеет более 500 000 квадратных футов помещений для встреч и 1718 номеров.

«Группы, собирающиеся в Gaylord Palms, имеют больше возможностей, чем когда-либо прежде, будь то большой конгресс в одном из наших новых бальных залов, ужин на открытом воздухе на террасе или вечерний прием на нашей новой лужайке», - сказал Йоханн Кригер, генерал менеджер курорта. «Это расширение сочетает в себе дизайн, технологии, инновационное освещение и внимание к деталям, чтобы предоставить организаторам встреч все необходимое в одном месте. Теперь, когда группы снова путешествуют и встречаются, мы с нетерпением ждем возможности принять их в Gaylord Palms.”

Съезды, свадьбы и другие группы, желающие провести пикник под солнцем или звездами, могут организовать свое собственное мероприятие на новой лужайке Mangrove Lawn. Названный в честь деревьев и растений с высокими корнями, которые растут в прибрежных приливных зонах Флориды, многоцелевой участок имеет 10 000 квадратных футов искусственной травы (в общей сложности 13 000 квадратных футов с мощеным периметром), которые можно настроить для различных мероприятий. , сетевые возможности и приемы.

Подставка для каминов Mangrove Lawn, где можно поговорить.Лужайка находится всего в нескольких шагах от курортного аквапарка Cypress Springs для групп, которые хотят добавить в свой маршрут веселые развлечения на воде.

В помещении, новый бальный зал Coastal, общей площадью более 30 000 квадратных футов, дополняется дополнительными 30 000 квадратных футов конференц-залов для отдыха и 30 000 квадратных футов пространства для собраний перед церемонией. Соседний Citrus Ballroom предлагает меньшего размера зал с окнами, которые помогают наполнить комнату естественным светом и обеспечивают панорамный вид на центральный ландшафт Флориды.

Более 300 новых номеров оснащены плиточными входами, мраморными столешницами и индивидуальными шкафами. Стеклянный мост обеспечивает прямой доступ из залов в танцевальные залы, поэтому участники встречи могут быстро вернуться к своим мероприятиям.

Huawei ME906s-158 M.2 EU - 10343 - 4G LTE M.2

Доставка

Доставка товаров на складе обычно осуществляется через 1-2 дня после даты заказа. Доставка товаров, отсутствующих на складе, обычно осуществляется через 3-5 недель после даты заказа, в зависимости от сроков поступления товаров и производственных мощностей производителя.Срок доставки клиенту зависит от запрошенного способа перевозки и пункта назначения. Информация о доставке должна рассматриваться только как приблизительная и ни в коем случае не гарантируется Techship.

Условия поставки и переход права собственности

Согласно оговоренным в заказе срокам отгрузки.
1. FCA наш склад, Гётеборг, Швеция, в соответствии с Инкотермс 2010. Право собственности и риск потери и повреждения продуктов переходят к Заказчику в соответствии с этими условиями поставки.Во избежание сомнений, любые пошлины и экспортные или импортные пошлины должны быть оплачены Заказчиком, если товары отправляются за пределы Швеции.
2. CPT, Перевозка оплачена до места назначения, в соответствии с Инкотермс 2010. Право собственности и риск потери и повреждения продуктов переходят к Заказчику в соответствии с настоящими условиями доставки. Во избежание сомнений, любые пошлины и экспортные или импортные пошлины должны быть оплачены Заказчиком, если товары отправляются за пределы Швеции.

Условия оплаты

Согласно цитате, это может быть изменено в любое время в соответствии с кредитной политикой Techship по собственному усмотрению.При оплате кредитной картой взимается дополнительная комиссия в размере 3,5%, и ваш платеж будет обработан нашим платежным партнером Bambora после отправки заказа. При оплате через PayPal взимается дополнительная комиссия в размере 5%, и вы будете перенаправлены на PayPal после отправки заказа.

Документация

Techship предоставит основную документацию по продукту, доступную на веб-портале для клиентов.

Настройка

В этот заказ не включены никакие настройки.

Сертификаты и утверждения оператора

Techship - это список глобальных сертификатов и одобрений проданных продуктов Производителя, который будет предоставлен Заказчику по запросу. Заказчик несет полную ответственность за то, чтобы продукты, а также конечный продукт или система, в которых он будет установлен, имеют все необходимые нормативные и юридические разрешения или сертификаты для продажи в определенной стране. Во избежание сомнений, Techship не несет ответственности за какие-либо местные разрешения или сертификаты, законодательные или нормативные, ни в отношении проданных продуктов, ни в отношении конечного продукта или системы.Техническая поддержка Заказчика в процессе сертификации не включена в цену и может быть предложена отдельно по запросу с почасовой оплатой.

Обращение с неисправными устройствами

Этот заказ не включает замену неисправных устройств, за исключением случаев, связанных с гарантией.

Гарантия

Techship не предоставляет никаких гарантий на продукт, кроме передачи Клиенту гарантии, предоставленной Производителем.

Techship не несет никаких обязательств за нарушение гарантии, если предполагаемый дефект или несоответствие обнаружены в результате экологических или стресс-тестов, неправильного использования, небрежного обращения, неправильной установки, аварии или в результате ненадлежащего ремонта, изменения, модификации. , хранение, транспортировка или неправильное обращение.

Ограничение ответственности

Несмотря на любые положения об обратном, содержащиеся в настоящих Условиях и любом Контракте, ни в коем случае ни одна из сторон не несет ответственности перед другой стороной за потерю производства, упущенную выгоду, потерю использования, потерю бизнеса или доли рынка, потерю данных. , выручка или любые другие экономические убытки, прямые или косвенные, или за любые особые, косвенные, случайные или косвенные убытки, независимо от того, можно ли было разумно предвидеть возможность таких убытков и в результате нарушения контракта, гарантии или деликт.

Никакие действия, независимо от формы, вытекающие из любого предполагаемого нарушения контракта или обязательств в соответствии с настоящими Условиями или любым Контрактом, не могут быть предъявлены любой стороной более чем через один (1) год после того, как возникла причина иска.

Несмотря на любые положения об обратном, содержащиеся в настоящих Положениях и условиях или в любом Контракте, ни в коем случае ответственность любой из сторон перед другой стороной за ущерб не может превышать совокупную сумму, соответствующую суммам, уплаченным Заказчиком по настоящему Соглашению в течение 12 месяцев, непосредственно предшествующих соответствующей претензии.

Сторона, понесшая убытки или ущерб, должна принять все разумные меры для ограничения таких убытков или ущерба.

Программное обеспечение и документация

Клиенту предоставляется неисключительная, не подлежащая передаче, оплаченная всемирная лицензия на использование, воспроизведение и распространение потенциального Программного обеспечения и Документации по продуктам исключительно в связи с продажей, распространением и поддержкой Продуктов, интегрированных в продукты Клиента в соответствии с настоящими Условиями. Условия и положения.Во избежание сомнений, Программное обеспечение и Документация не могут распространяться отдельно от Продуктов.

Заказчик не имеет права добавлять или удалять какой-либо товарный знак, торговое наименование, уведомления об авторских правах, предупреждающие надписи или другие обозначения в Программном обеспечении или Документации или из них без предварительного письменного разрешения Производителя или Технической компании в каждом конкретном случае.

Кроме того, Заказчик не имеет права модифицировать, декомпилировать, реконструировать, переводить, адаптировать, упорядочивать или исправлять ошибки или вносить любые другие изменения в Программное обеспечение или Документацию или создавать производные работы с использованием Программного обеспечения или Документации.

Несмотря на любые положения настоящих Положений и условий и любого Контракта об обратном, подразумевается, что ни Заказчик не получает никаких прав собственности или прав собственности на Программное обеспечение или Документацию, а также какие-либо другие права интеллектуальной собственности.

Обязательства (Лицензия на программное обеспечение) остаются в силе бессрочно.

Прочие положения и условия

  1. После получения заказа на поставку, должным образом оформленного в соответствии с настоящими Условиями, Techship в течение трех (3) Рабочих дней уведомит Клиента о своем принятии или отклонении (вместе с разумным объяснением любого такого отклонения) такого заказа на покупку.Techship оставляет за собой право запросить любую дополнительную информацию, которую сочтет необходимой, как до, так и после принятия заказа на покупку. Если Techship по какой-либо причине отклонит такой заказ на покупку, любой полученный авансовый платеж будет возвращен Заказчику.
  2. Если иное не согласовано в письменной форме между сторонами, заказ, размещенный Клиентом, является обязательным и не может быть отменен Клиентом без письменного согласия Techship.
  3. Производитель может в любое время по своему усмотрению и за свой счет вносить изменения в Продукты по форме, соответствию или функциям, при условии, что Заказчик будет уведомлен о любых таких изменениях не менее чем за 30 (тридцать) дней и при условии, что функциональность равна или лучше по сравнению со спецификацией.
  4. Если Производитель прекращает производство и продажу Продуктов, Techship может в любое время по своему усмотрению и без ответственности перед Заказчиком прекратить поставку Продуктов. Techship приложит разумные усилия, чтобы уведомить об этом Клиента с уведомлением за три (3) месяца.
  5. Techship оставляет за собой право по собственному усмотрению изменять подтвержденные цены в случае возникновения событий, не зависящих от Techship; такие как, помимо прочего, непредвиденные изменения цен производителей или колебания валютных курсов.В таких случаях покупатель будет уведомлен об изменениях до отгрузки товара.
  6. Клиент несет ответственность за уплату всех налогов, таможенных и других пошлин или сборов, которые могут взиматься или начисляться в связи с этим заказом.
  7. Если в соответствии с действующими или будущими применимыми законами или нормативными актами, Techship будет обязан заплатить, или Клиент обязан вычесть из любого платежа Techship любую сумму в отношении любых налогов, таможенных или любых других пошлин или сборов, за которые Клиент несет ответственность. как указано выше, Клиент должен увеличить платеж Techship на сумму, чтобы покрыть такой платеж Techship или удержания Клиента.
  8. Techship приложит все разумные усилия для соблюдения согласованных сроков поставки. Если у Techship в любое время есть основания полагать, что доставка Продуктов будет отложена, Techship должен уведомить Заказчика в письменной форме и указать предполагаемый период задержки.
  9. Обстоятельства, не зависящие от Techship, включая, помимо прочего, обстоятельства, которые могут быть приписаны Клиенту или любой третьей стороне, дают Techship право отложить любое из своих обязательств в такой степени, которая является разумной с учетом всех обстоятельств.
  10. Все транспортные расходы и риск потерь, понесенных в связи с ремонтом и / или заменой дефектных материалов, несет Заказчик при возврате в Techship. Заказчик обязуется соблюдать инструкции Techship относительно утилизации дефектных Продуктов.
  11. Заказчик несет ответственность за получение любых разрешений на экспорт или аналогичных разрешений от соответствующих органов, которые могут потребоваться для экспорта Продуктов или систем, в которых установлены Продукты.
  12. Стороны освобождаются от выполнения или своевременного выполнения любых своих обязательств в соответствии с настоящими Условиями, и любой Контракт, и такие обязательства должны быть продлены на период, разумный в данных обстоятельствах, если их выполнению препятствуют или задерживают промышленные (в том числе трудовые) ) споры или любые причины, выходящие за рамки разумного контроля затронутой стороны, которые, не ограничивая каким-либо образом общность вышеизложенного, должны включать стихийные бедствия, стихийные бедствия, пожар, взрывы, беспорядки, войны (объявленные или нет), военные действия, революции , гражданские беспорядки, аварии, эмбарго или реквизиция, нехватка материалов, террористические акты, саботаж, ядерные инциденты, эпидемии, забастовки или задержки в работе субподрядчиков, вызванные любыми такими обстоятельствами (форс-мажор).
  13. Гарантии, данные в настоящих Условиях, представляют собой единственные гарантии и обязательства, взятые на себя Производителем или Techship в отношении продуктов или любой другой их части, и заменяют все другие гарантии товарной пригодности и пригодности для конкретной цели и средств правовой защиты, предусмотренных в настоящие Условия и положения являются единственными и исключительными средствами правовой защиты.
  14. Ни одна из сторон не имеет права рекламировать или публиковать какую-либо информацию, связанную с этим заказом, без предварительного письменного согласия Заказчика или Techship, в зависимости от обстоятельств.
  15. Настоящие Условия и любой Контракт регулируются и толкуются в соответствии с законодательством Швеции (за исключением его коллизионных норм).

Все споры, разногласия или вопросы между сторонами в отношении любых вопросов, вытекающих из настоящих Положений и условий или связанных с ними, и любого Контракта должны окончательно разрешаться в соответствии с Арбитражным регламентом Международной торговой палаты в Стокгольме, Швеция, тремя (3) арбитры назначаются в соответствии с указанными Правилами, и разбирательство ведется на английском языке.

При необходимости все решения могут быть принудительно исполнены любым судом, имеющим юрисдикцию таким же образом, как и решение в таком суде. Стороны обязуются и соглашаются, что все арбитражные разбирательства будут строго конфиденциальными, а вся информация, документация, материалы в любой форме, раскрытые в ходе такого арбитражного разбирательства, будут использоваться исключительно для целей этого разбирательства.

Глава 16 - Физика IV

 Следовательно, скорость там 424 см / с =
4.24 м / с.

13. Используя v = f, находим, что длина одного цикла волны равна

 = 350/500 = 0,700 м = 700 мм.

Из f = 1 / T находим время одного цикла колебаний T = 1/500 = 2,00  10–3 с =
2,00 мс.

(a) Цикл эквивалентен 2 радиан, так что  / 3 рад соответствует одной шестой части цикла.
Следовательно, соответствующая длина составляет  / 6 = (700 мм) / 6 = 117 мм.

(b) Интервал 1,00 мс составляет половину T и, таким образом, соответствует половине одного цикла или половине
2 рад. Таким образом, разность фаз равна (1/2) 2 = рад.14. (а) Сравнение с формулой. 16-2, мы видим, что k = 20 / м и  = 600 рад / с. Следовательно
скорость волны (см. уравнения 16-13) v =  / k = 30 м / с.

(б) Из уравнения. 16–26, находим

2 2
15
0,017 кг м 17 г м.
30 В
   



15. ДУМАЙТЕ. Многочисленные физические свойства бегущей волны могут быть выведены из ее
волновая функция.

ЭКСПРЕСС. Сначала напомним, что из уравнения. 16-10, общее выражение для синусоидальной волны
движение в направлении + x равно


(,) sin () my x t y kx t   


куда
мой
 амплитуда,
2 / к  
 - угловое волновое число,
2 / T 
 это
угловая частота, - фазовая постоянная.Скорость волны определяется выражением v =
 
,
где  - натяжение струны, а  - линейная массовая плотность струны.

 ГЛАВА 16 758
АНАЛИЗ (а) Амплитуда волны ym = 0,120 мм.

(б) Длина волны = v / f =
 
/ f, а угловое волновое число равно

  1
2 0,50 кг м
2 2100 Гц 141м.
10 с.ш.
k f 

     





(c) Частота f = 100 Гц, поэтому угловая частота равна

 = 2f = 2 (100 Гц) = 628 рад / с.

(d) Мы можем записать смещение струны в виде y = ym sin (kx + t).Знак плюс
используется, поскольку волна распространяется в отрицательном направлении оси x.

УЗНАТЬ Таким образом, волна может быть выражена как

     1 10,120 мм sin 141m + 628s .y x t    


16. Мы используем
/ v    
 чтобы получить

 
2 2
2
2 1
1
180 м / с
120 N 135N.
170 м / с
v
v
   
     
  
 


17. (a) Скорость волны определяется выражением v =  / T =  / k, где  - длина волны, T - длина волны.
период,  - угловая частота (2 / T), а k - угловое волновое число (2 / ). В
смещение имеет вид y = ym sin (kx + t), поэтому k = 2.0 мес.
–1
 и  = 30 рад / с. Таким образом

v = (30 рад / с) / (2,0 м
–1
) = 15 м / с.

(b) Поскольку скорость волны определяется выражением v =
 
, где  - натяжение струны, 
- линейная массовая плотность струны, натяжение


  22 41,6 10 кг м 15 м с 0,036 N.v     

18. Объем цилиндра высотой V = r2 = d2 / 4. Струны длинные,
узкие цилиндры, один из которых имеет диаметр d1, а другой - диаметр d2 (и соответствующие
линейные плотности 1 и 2). Масса - это (обычная) плотность, умноженная на объем: m
= V, так что масса на единицу длины равна



759
 2 24
4
м д д     

и их соотношение
 22
1 1 1
2
2 2 2
4
.4
д д
д д
 
 
 
   
 


Следовательно, соотношение диаметров равно

1 1
2 2
3.0
3.2.
0,29
d
d


  


19. ДУМАЙТЕ. Скорость поперечной волны в веревке связана с натяжением веревки.
и линейная массовая плотность каната.

ЭКСПРЕСС Скорость волны v определяется выражением v =
 
, где  - натяжение каната
и  - линейная массовая плотность каната, которая определяется как масса на единицу длины каната.
канат  = м / л.

АНАЛИЗ С линейной массовой плотностью

 = m / L = (0,00 кг) / (2.00 м) = 0,0300 кг / м,

мы находим скорость волны

500 Н
129м с.
0,0300 кг м
v

  


УЗНАТЬ С
1 / v 
, чем толще веревка (больше ), тем меньше скорость веревки.
под таким же напряжением .

20. С
v   
, у нас есть

новый новый
старый старый старый
2.
v
v
 
 
 


21. Импульсы имеют одинаковую скорость v. Предположим, что один импульс начинается с левого конца
провод в момент времени t = 0. Его координата в момент времени t равна x1 = vt. Другой импульс начинается справа
конец, при x = L, где L - длина провода, в момент времени t = 30 мс.Если это время обозначено
на t0, то координата этой волны в момент времени t равна x2 = L - v (t - t0). Они встречаются, когда x1 =
x2, или, что то же самое, когда vt = L - v (t - t0). Решаем для времени встречи: t = (L +
vt0) / 2v, а координата точки встречи - x = vt = (L + vt0) / 2. Теперь посчитаем
скорость волны:
 ГЛАВА 16 760
(250 Н) (10,0 м)
158м / с.
0,100 кг
  
L
v
м


Здесь  - натяжение проволоки, а L / м - линейная массовая плотность проволоки. В
координата места встречи

310.0 м (158 м / с) (30,0 10 с)
7.37м.
2
Икс
 
 


Это расстояние от левого конца провода. Расстояние от правого конца L - x
= (10,0 м - 7,37 м) = 2,63 м.

22. (a) Общее выражение для y (x, t) для волны: y (x, t) = ym sin (kx - t), что,
при x = 10 см становится y (x = 10 см, t) = ym sin [k (10 см - t)]. Сравнивая это с
приведенное выражение, находим = 4,0 рад / с, или f =  / 2 = 0,64 Гц.

(b) Поскольку k (10 см) = 1,0, волновое число k = 0,10 / см. Следовательно, длина волны
составляет  = 2 / k = 63 см.(c) Амплитуда
5,0 см. Мой 


(d) В части (b) мы показали, что угловое волновое число k = 0,10 / см.

(e) Угловая частота  = 4,0 рад / с.

(f) Знак минус, поскольку волна распространяется в направлении + x.

Обобщая результаты, полученные выше путем подстановки значений k и  в
общее выражение для y (x, t), понимая сантиметры и секунды, получаем

(,) 5.0sin (0.10 4.0). Y x t x t 


(g) Поскольку
/ /, v k   
 напряжение

2 1 2
2
2 1 2
(4.0 г / см) (4,0 с)
6400 г см / с 0,064 Н.
(0,10 см)


    
k
 

23. ДУМАЙТЕ. Различные свойства синусоидальной волны можно вывести из графика ее
смещение как функция положения.

ЭКСПРЕСС. Анализируя свойства волны, мы сначала напомним, что из уравнения. 16-10, а
общее выражение для синусоидальной волны, распространяющейся в направлении + x:


761

(,) sin () my x t y kx t   


куда
мой
 амплитуда,
2 / к  
 - угловое волновое число,
2 / T 
 это
угловая частота, - фазовая постоянная.Скорость волны определяется выражением v =
 
,
где  - натяжение струны, а  - линейная массовая плотность струны.

АНАЛИЗ (а) Мы считываем амплитуду с графика. Это около 5,0 см.

(б) Мы считываем длину волны на графике. Кривая пересекает y = 0 примерно при x = 15 см.
и снова с тем же наклоном примерно x = 55 см, поэтому

 = (55 см - 15 см) = 40 см = 0,40 м.

(c) Скорость волны
3
3.6 с.ш.
12 м / с.
25 10 кг / м
v

   


(d) Частота f = v /  = (12 м / с) / (0,40 м) = 30 Гц, а период равен

T = 1 / f = 1 / (30 Гц) = 0.033 с.

(e) Максимальная скорость струны составляет

um = ym = 2fym = 2 (30 Гц) (5,0 см) = 940 см / с = 9,4 м / с.

(f) Угловое волновое число k = 2 /  = 2 / (0,40 м) = 16 м – 1.

(g) Угловая частота равна  = 2f = 2 (30 Гц) = 1,9 × 102 рад / с.

(з) Согласно графику, смещение при x = 0 и t = 0 составляет 4,0  10–2 м. В
формула для смещения дает y (0, 0) = ym sin . Мы хотим выбрать  так, чтобы

(5,0 10–2 м) sin  = (4,0  10–2 м).

Решение: 0,93 рад или 2,21 рад.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
