Содержание

Принцип работы мегаомметра

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром.

Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

    • Аналоговые (электромеханические) — мегаомметры старого образца.
    • Цифровые (электронные) – современные измерительные устройства.

Аналоговый мегаомметр

Электронный мегаомметр

Аналоговый мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

      • Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
      • На отображаемые данные влияет равномерность вращения динамо-машины.
      • Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
      • Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Как пользоваться прибором

При вращении рукояти ручного прибора или в результате нажатия кнопки электронных устройств на клеммные выходы подаются высокие показатели напряжение, которые посредством проводов поступают на измеряемую электроцепь или к электрическому оборудованию. При замерах на шкале или экране отображаются значения сопротивления.

Порядок измерений

Перед проведением испытаний сети должны быть обесточены, выключены все подключённые устройства и вынуты все вилки из розеток. При измерениях в сети освещения следует вывинтить все лампочки, чтобы они не перегорели от подаваемого высокого напряжения. Проверяемые цепи необходимо заземлить.

Чтобы начать пользоваться мегаомметром, нужно:

      • Установить необходимую величину напряжения. Она зависит от типа испытуемого объекта и определяется по таблицам.
      • Подключить щупы.
      • Снять заземление с испытуемого элемента.
      • Крутить ручку динамо-машины для аналогового устройства или нажать кнопку «тест» для цифрового. Ручку необходимо вращать до появления светового сигнала. А при работе с цифровым устройством следует подождать, пока цифры на экране стабилизируются.

После завершения измерений нужно прекратить вращение ручки аналогового прибора или нажать кнопку завершения измерений на цифровом устройстве.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

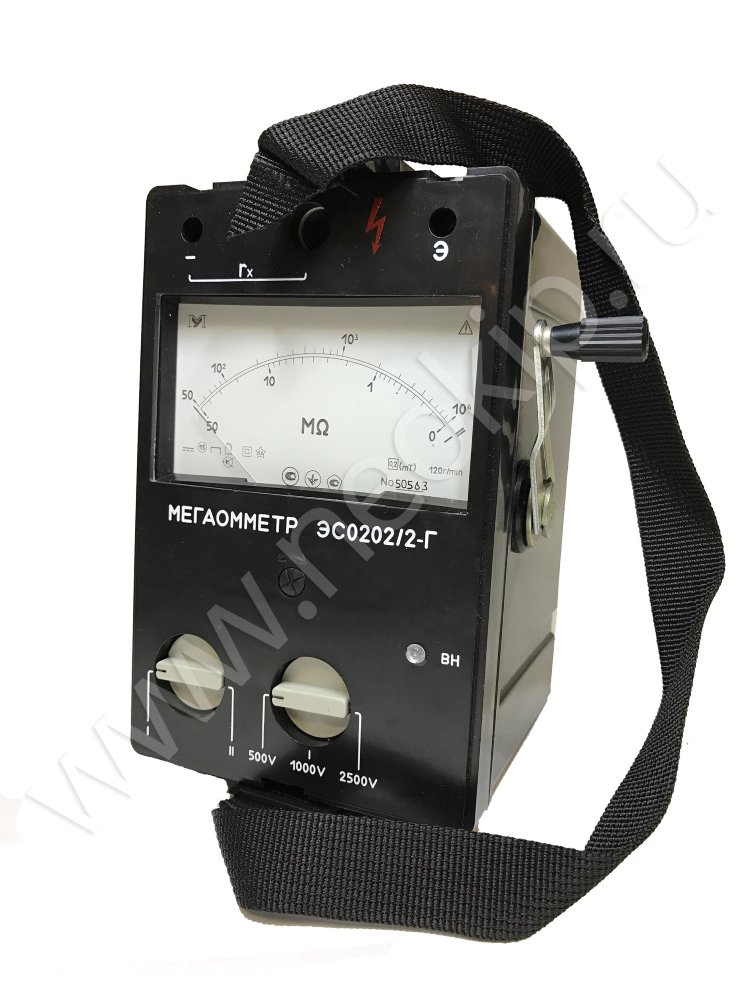

Мегаомметр ЭС0202/2-Г

Мегаомметр ЭС0202/2-Г представляет собой прибор, предназначенный для измерений электрических сопротивлений с большими значениями. Эти приборы позволяют определять сопротивление изоляционного материала разного рода электрических проводников, силовых кабелей, изоляторов и пр.

Мегаомметр - устройство индукторного типа, применяемое для измерения электросопротивления цепи, которая не находится под напряжением.

Отличительные особенности ЭС0202/2-Г

Мегаомметр ЭС0202/2-Г имеет в своей конструкции встроенный генератор, благодаря чему можно выполнять измерения без использования дополнительного источника питания. Мегаомметры относятся к 3-му классу устройств, используемых для измерений магнитных и электрических параметров, и могут использоваться в достаточно широком интервале рабочих температур: от -300С до +500С. относительная влажность среды не должна превышать 90% при температуре не выше +30

0С.

В рабочей зоне прибор должен располагаться с горизонтальным положением шкалы. Среда рабочей зоны должна отвечать нормам взрывобезопасности, не иметь в своем составе токопроводящей пыли и агрессивных примесей, которые могут повредить рабочие элементы устройства.

Конструкционные особенности

Мегаомметры ЭС0202/2-Г выполнены в надежных пластиковых корпусах со стеклянной вкладкой, защищающей шкалу с измерительной стрелкой. На передней панели устройства расположены коммутационные клеммы, для подсоединения измеряемого объекта, отсчетное устройство, элементы настройки и управления. Нижняя часть прибора имеет технологический отсек, нужный для настройки прибора.

Принцип работы

Мегаомметр ЭС0202/2-Г построен на принципиальной схеме логарифмического измерительного устройства отношений. В процессе измерения задействуются такие электронные узлы устройства, как генератор напряжения, преобразователь и электронный измеритель.

Прибор поддерживает прерывистый режим работы, который предусматривает для измерения 1 минуту и 2 минуты для паузы.

Для чего девушке нужен мегомметр, или обзор мегомметра UT-511

В своем предыдущем обзоре, я вскользь упомянула что умею пользоваться мегомметром. Этот факт вызвал неожиданное оживление и всплеск интереса в комментариях, вот и решила написать обзор мегомметра для вас 🙂


Для чего же применяется мегомметр? Очевидно, для измерения сопротивления, но сопротивление можно же измерять и обычным тестером, в чём же необходимость мегомметра? Ответ простой, если обычный тестер использует скажем там 3х вольтовую батарейку или 9 вольтовую, то в мегомметре стоит преобразователь, и для измерения может использоваться напряжение от 250 до 5000 вольт (в некоторых моделях). И что же это даёт? первый и очевидный ответ, расширение предела измерении. Если обычный тестер измеряет до 10-20 мегаом, то мегомметры могут изменять до 10-20 гигаом, т.е. сопротивления, в 1000 раз больше. И повышенное напряжение даёт второй плюс — можно измерять сопротивление изоляции, проверять устройства на пробой, вычислять рабочее напряжение конденсаторов.

У нас в лабе используется вот такой прибор, UT-511. Основные параметры такие:

Измерение сопротивления: 0.1 мегаом-10 гигаом.
Измерение низкого сопротивления: 0.1-999.9 ом.
Напряжение измерения: от 100 до 1000 вольт.
Измеряемое напряжение: до 1000 (постоянный) 750 (переменный) ток.

На заглавном фото вы можете увидеть его комплектацию. К сожалению, прибор в лабе уже несколько лет, так что некоторые щупы и коробка утеряны, так что проверить смогу не все режимы.

Вот те детали, которые буду проверять. Это резистор 680килоом 2 ватта, 10 мегаом 0.25 ватт, конденсаторы на разное напряжение.

Начну с советского конденсатора на 400 вольт 0.047 микрофарад.

100 вольт — нет проблем, а что будет, если поднимем напряжение повыше?

250 вольт, тоже без проблем, а если 500?

На 500 есть утечка, что понятно, рабочее напряжение конденсатора всего лишь 400 вольт!

Посмотрим второй конденсатор, он на 250 вольт.

Точно на 250 вольт появилась утечка, которая заметно выросла на 500 вольтовом пределе.

А теперь резисторы, начну с большого, он на 2вт и 680 килоом сопротивления.

Точность измерения небольшая, но и диапазон 1000 вольт не рассчитан на такие номиналы, согласно паспорту, резисторы до 500 мегаом, надо измерять на пределе в 100 вольт. Просто я хотела определить, а пробивается он? не пробился. Подключаю резистор на 10 мегаом и 0.25вт, сразу подаю 1000 вольт, и смотрю сопротивление, показывает не совсем точно, и притом, оно начинает падать!

Сижу и думаю, что же это может быть? пробой? а если пробой, то почему сопротивление не падает больше? нет, тут что-то другое. Отключила питание, хотела другой резистор поставить, а он обжигающе горячий! видимо, такое напряжение и ток, сильно нагрели резистор, и сопротивление поплыло. Я решила перепроверить этот факт у нашего лектора. Он подтвердил что да, такое вполне могло случится, но резистор должен быть очень низкого качества, скажем композитно-углеродный. В любом случае, вина не прибора, а резистора.

Ради интереса, проверила на пробой изоляцию китайского патрона Е27 в винтажном стиле. 1000 вольт не пробивают.

Этот прибор может также измерять сопротивления от 0.1 до 999.9 ом, и напряжения до 1000 вольт, но для этого нужны другие щупы, которых в лабе нет, и где они, не знает ни кто.

С уважением и любовью, ваша Анна!


Мегаомметр цифровой переносной ЦМ1255 ➠ Завод Вибратор. Контрольно

Описание

Мегаомметр цифровой переносной ЦМ1255 предназначен для кратковременного, методического измерения сопротивления изоляции обесточенных, а также находящихся под рабочим напряжением сетей:

  • постоянного тока с номинальным напряжением до 400 В;
  • переменного тока с номинальным напряжением до 380 В, частотой до 400 Гц, одно- и трехфазных;
  • сетей двойного рода тока (т.е. имеющих составляющие постоянного и переменного тока), изолированных от земли;
  • для измерения малых сопротивлений в обесточенных сетях (режим «пробника»).

Мегаомметры предназначены для использования как на объектах ВМФ, так и в различных отраслях промышленности.

По условиям эксплуатации приборы соответствуют требованиям ГОСТ РВ20.39.304. Мегаомметры при измерениях могут находиться в произвольном положении и при любой качке.

Диапазон измерений:

  • под рабочим напряжением: от 1кОм до 5МОм;
  • при снятом рабочем напряжении от 1 кОм до 10 МОм;
  • в режиме пробника: от 1 до 1000 Ом.

Питание:

Питание мегаомметра осуществляется от встроенной батареи из двух никель-кадмиевых аккумуляторов, заряжаемых от сети напряжением 220 В частотой 50 Гц. При  нормальных условиях эксплуатации батарея обеспечивает работу мегаомметра в течении 36 часов непрерывно или периодически по 7 часов в сутки. Допускаемое число циклов заряда/разряда батареи до 1500 в нормальных условиях эксплуатации.



Емкость фаз контролируемой сети:
Мегаомметры устойчиво работают при эквивалентной ёмкости контролируемой сети относительно земли не более 100 мкФ.

Быстродействие:
Длительность цикла измерения при емкости контролируемой сети 30 мкФ – не более 1 мин.

Измерительное напряжение:

Напряжение постоянного тока, прикладываемое к контролируемой сети, не превышает 100В, а в режиме “пробника” – 2,5В.

Входное сопротивление:

Входное сопротивление мегаомметра – 50 ±2,5 кОм.

Комплект поставки:

  • Измерительный пульт ЦМ1255;
  • Кабели измерительные- 2 шт;
  • Сетевой кабель – 1 шт;
  • Ящик для принадлежностей.

Условия эксплуатации:

  • диапазон рабочих температур: от -20⁰С до +50⁰С;
  • относительная влажность: до 98% при +35⁰С;
  • атмосферное давление: от 80 до 200 кПа;
  • степень защиты корпуса – IP53;
  • приборы тепло-, холодо- и влагоустойчивы, прочны к воздействию предельных температур окружающей среды от минус 50⁰С до плюс 70⁰С,  а также устойчивы к воздействию соляного тумана.
  • гарантийный срок эксплуатации 5 лет;
  • средняя наработка на отказ не менее 50 000 часов;
  • межповерочный интервал – 2 года.

Масса и габаритные размеры:

 Наименование

Габаритные размеры, мм

Масса, кг, не более
Измеритеный пульт248 х 157 х 70 мм2,9
Ящик для принадлежностей с комплектом300 х 360 х 170 мм6

тестер изоляции megger изображение, фотографии и изображения на Alibaba

Примечание. Некоторые элементы запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

600-1200 долларов США / Комплект (цена FOB)

1 комплект (мин. Заказ)

68,79-75,99 долл. США / шт. (цена FOB)

1 шт. (мин. Заказ)

1-2 доллара США / Комплект (цена FOB)

1 комплект (Мин. Заказ)

83,73-98,51 долл. США / шт. (цена FOB)

2 шт. (минимальный заказ)

28,9-32,9 долл. США / шт. (цена FOB) 1

шт. (минимальный заказ)

68,0-79,0 долларов США / штук (цена FOB)

1 штука (минимальный заказ)

13,0-15,0 долларов США / набор (цена FOB)

1 комплект (мин.Заказ)

899-1600 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

800-1500 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

400,0–425,0 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

38,36–42,62 долл. США / шт. (цена FOB)

50 штук (мин.Заказ)

600-1300 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

2,5-35 долл. США / шт. (цена FOB)

20 шт. (Мин. Заказ)

136,0-156,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

49-66 долл. США / шт. (цена FOB)

1 штука (мин.Заказ)

900-2000 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

40,0-40,0 долл. США / единиц (цена FOB)

50 единиц (минимальный заказ)

112-158 долларов США / штук (цена FOB)

10 штук (минимальный заказ)

360,0-360,0 долларов США / набор (цена FOB)

1 комплект (мин.Заказ)

479-579 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

300-500 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

125,99-333,99 долларов США / штук (цена FOB)

1 штука (минимальный заказ)

210-230 долларов США / штук (цена FOB)

1 штука (мин. Заказ)

75-78 долларов США / шт. (цена FOB)

1 шт. (минимальный заказ)

34,99-39,99 долларов США / шт. (цена FOB)

1 шт. (минимальный заказ)

12-15 / 9000 долларов США 5 шт. (цена FOB)

1 шт. (минимальный заказ)

500-900 долларов США / шт. (цена FOB)

1 штука (мин.Заказ)

700-950 долл. США / Комплект (цена FOB)

1 комплект (Мин. Заказ)

700-2000 долл. США / Комплект (цена FOB)

1 комплект (Мин. Заказ)

800-1500 долларов США / шт. (Цена FOB)

1 шт. (Мин. Заказ)

900-2000 долл. США / Комплект (Цена FOB)

1 комплект (мин.Заказ)

US $ 16-19 / шт. (цена FOB)

1 шт. (минимальный заказ)

US $ 550,0-550,0 / комплект (цена FOB)

1 комплект (минимальный заказ)

10,0–12,0 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

36,8–39,8 долл. США / шт. (цена FOB)

1 штука (мин.Заказ)

2400-3700 долларов США / Комплект (цена FOB)

1 комплект (минимальный заказ)

500-1900 долларов США / штук (цена FOB)

1 шт. (Мин. Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} - {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}}

ТОП-5 лучших тестеров изоляции в 2021 году от $ 40 до $ 600

В обзоре ТОП-5 лучших тестеров изоляции представлены модели различных брендов, в том числе потребительские устройства всего за 40 долларов и продукты, предназначенные для профессионального использования по цене около 600 долларов. Для вашего удобства есть сравнительная таблица эффективности этих устройств, которая поможет вам сделать правильный выбор. В этом руководстве вы также узнаете, как правильно использовать тестеры изоляции и какие меры безопасности необходимо соблюдать.

Изоляция провода удерживает электрический ток, протекающий по проводу, как задумано. Изоляция оборудования снижает преждевременный износ от тепла и вибрации. Тестеры изоляции обнаруживают утечки тока, возникающие в результате ухудшения или повреждения изоляции.

Нарушение изоляции проводов может быть вызвано повышенным или пониженным напряжением, частыми механическими пусками / отключениями или напряжением кабеля и установкой, испытываемым оборудованием / двигателями вращающегося типа. Изоляция стареет, если она постоянно подвергается колебаниям температуры расширения / сжатия при пуске / останове. Обычные условия окружающей среды, такие как скопление твердых частиц (пыль, плесень и т. Д.), Также могут вызвать ухудшение состояния.

Важно периодически проводить испытания изоляции, чтобы избежать потенциально опасных и дорогостоящих инцидентов (пожар, повреждение оборудования, травмы и т. Д.)).

Что вы узнаете из этого руководства:

Что такое тестер изоляции и как он работает?

Тестеры изоляции проверяют емкость и утечку тока в системных кабелях, генераторах и двигателях, высоковольтном оборудовании и распределительных устройствах. (Хорошо) Сопротивление изоляции измеряется в МОмах. Установки, текущее обслуживание и скачки напряжения (падение / возврат) в режиме реального времени могут проверяться для предотвращения потенциальных проблем.

Тип тестируемого оборудования и причина тестирования определяют, какой метод тестирования вы используете.Испытания малой емкости, время и оборудование используются для определения утечки / поглощения утечки для электрического кабеля и распределительного устройства. Оборудование с высокой емкостью (долговечное) и испытания используются для определения утечек в больших двигателях, трансформаторах, генераторах и длинных кабельных трассах. Изоляция, а также каждая фаза и / или обмотка двигателя, генератора или трансформатора проверяются отдельно и последовательно.

Какие существуют типы тестирования?

Точечное считывание / кратковременное тестирование - аналог проверочного (годного / непроходного) теста, который позволяет быстро проверить изоляцию после установки.Точечное считывание / кратковременное испытание - это испытание малой емкости, при котором испытательное напряжение прикладывается в течение приблизительно 60 секунд.

Испытание сопротивления времени / соотношения времени и испытания на утечку - это испытания с низкой емкостью, в которых используется индекс поляризации (PI) и коэффициент диэлектрической абсорбции (DAR) для определения целостности кабеля, трансформатора, двигателя и электрической установки. Ток поглощения и емкостная утечка обнаруживаются практически сразу. Эти тесты обеспечивают хорошие кратковременные точечные показания сопротивления.

Испытания ступенчатого напряжения и диэлектрической абсорбции - это испытания на высокую емкость, проводимые в течение нескольких часов из-за непоследовательных краткосрочных показаний счетчика. Эти тесты собирают относительные показания и измеряют те же самые.

Цель тестирования

Тестирование - это профилактическая процедура, позволяющая выявлять проблемы с изоляцией до того, как они приведут к полному отказу оборудования. Проверка сопротивления изоляции проводится во время установки и должна проводиться постоянно в течение срока службы оборудования.Контрольные испытания гарантируют правильную установку и целостность проводов. Они быстро проверяют изоляцию после установки (кабеля, провода и т. Д.), А также обнаруживают ошибки обслуживания кабельной системы.

Измерение тока поляризации

Испытания сопротивления изоляции / индекса поляризации (IR / PI) напряжения постоянного тока используются для оценки качества и определения абразивного и термического износа изоляции, например обмотки из-за вибрации катушки. Метод измерения PI не рекомендуется для оборудования, погруженного в масло, например трансформаторов.

Ток пульсирует в момент времени = ноль, уменьшаясь за время поляризации (Tc) до значения проводимости изоляции. Снимают два показания (через 1 мин и 10 мин). PI = 10 мин. значение сопротивления изоляции, разделенное на 1 мин. чтение сопротивления изоляции.

При тестировании тока поляризации / деполяризации (PDC) измеряется разрядный ток, который проходит через заземленный диэлектрический материал в течение нескольких минут. Ток поглощения устанавливается на ВЫСОКИЙ в течение первых нескольких секунд и медленно снижается до нуля для оборудования с малой емкостью.Ток поглощения устанавливается и поддерживается (без уменьшения) в течение длительного периода для оборудования с высокой емкостью или влажной / загрязненной изоляции.

Измерение тока утечки

Постоянный ток, который проходит через изоляцию и является током проводимости или током утечки. Увеличение указывает на ухудшение изоляции. Чтобы измерить высокое напряжение постоянного тока, нажмите кнопку тестирования. Ток микроампер течет по проводнику и изоляции. Ток - это приложенное напряжение, емкость системы, полное сопротивление.Показание показывает внутреннее сопротивление проводника плюс сопротивление изоляции.

Ток утечки на землю нагрузочного оборудования измеряется при его включении. Проверяйте однофазные цепи, зажимая фазу и нейтраль. Проверьте трехфазные цепи, зажав все проводники и нейтраль, если таковая имеется. Измеренное значение - это любой ток, протекающий через землю.

Утечка через заземляющий провод измеряется зажимом заземляющего провода.

Утечка / дисбаланс тока на землю из-за непреднамеренного пути определяется путем фиксации фазы, нейтрали и земли вместе.Утечка в электрической панели, соединении заземления или розетке обнаруживается по их непреднамеренному выходу на землю (например: бетонное основание, заземление трубы и т. Д.).

Как использовать тестер изоляции

Условия тестирования

Температура и влажность могут повлиять на результаты тестирования изоляции. Сопротивление изоляции и температура изоляции обратно пропорциональны. Сопротивление уменьшается при повышении температуры. При изменении температуры измерения следует корректировать.Например, Институт инженеров по электротехнике и радиоэлектронике (IEEE) рекомендует базовую постоянную температуры для испытаний изоляции электрического оборудования 104F. град. (40 ° C). Значение сопротивления уменьшается вдвое на каждые 18F. град. (На 10 ° C) выше базовой / эталонной температуры. Точно так же значение сопротивления удваивается на каждые 18F. град. (На 10 ° C) ниже базовой / эталонной температуры.

Влажность влияет на изоляцию как «загрязнение». Следовательно, изоляцию не следует измерять при температуре ниже точки росы.

Калибровка тестера изоляции

Калибровка тестера изоляции проверяет точность тестера изоляции, а также точность испытаний на короткое замыкание, индекса поляризации (PI) и функций диэлектрических параметров, а также проверки диэлектрического поглощения и коэффициентов поляризации.

Калибровки должны соответствовать требованиям ISO. Результаты данных (как найдено / как осталось) должны соответствовать процедурам контроля и документации Национального института стандартов и технологий (NIST).Обеспечение качества калибратора также должно систематически соответствовать применимым требованиям ANSI, NCSL, ISO, ASTM, EC и CFR.

Тестирование / проверка тестера изоляции

Стандартный портативный программируемый калибратор может использоваться для проверки диапазонов сопротивления и испытательного напряжения мультиметров и тестеров изоляции. Калибраторы помогают обеспечить точность тестера изоляции. Сопротивления выбираются или вводятся в калибратор. Затем подключаются провода измерительного прибора, и показание сопротивления, отображаемое на экране, сравнивается с «известным сопротивлением калибратора».”

Сбор данных о сопротивлении изоляции

Значения сопротивления изоляции, отметки времени и продолжительность испытаний, выходное испытательное напряжение и температурные поправки являются частью собираемых данных об испытании сопротивления изоляции. Тестер изоляции должен легко собирать и записывать эти данные в режиме реального времени. Значения данных DAR, DD и PI, а также показания временного сопротивления и шагового напряжения должны быть восстановлены и отображены в графическом виде. Различные программы позволяют передавать данные в облако.

Считывание показаний тестера изоляции

Точная интерпретация ваших показаний расскажет вам, как продолжить работу, общее обслуживание или ремонт / замену различных установок, кабелей и оборудования.

  • Кабель / оборудование в хорошем состоянии и приемлемая стоимость - Никаких действий не требуется.
  • Достаточно высокие значения с кластером нижних значений - определение местоположения и причины низких значений.
  • Низкие значения - небезопасный сигнал. Очистите / обслужите перед вводом кабеля / оборудования в эксплуатацию.
  • Ранее удовлетворительные - Высокие значения для кабеля / оборудования в хорошем состоянии, которые внезапно показывают более низкие значения - Более частые испытания для определения причины и стабилизации значений, чтобы кабель / оборудование можно было ввести в безопасную эксплуатацию.

Оборудование для испытания изоляции / приложения

Основная цель испытаний сопротивления изоляции и тестеров - сэкономить деньги в долгосрочной перспективе. Периодические измерения показывают постепенное снижение сопротивления. Их рекомендуют как предупреждение о потенциальных проблемах.Перед тестированием / измерением проверьте систему, которую необходимо проверить.

Типичный портативный прибор для проверки сопротивления изоляции работает от перезаряжаемой батареи. Многие могут работать от сети даже после того, как разрядился аккумулятор! В зависимости от их высокой или низкой емкости они могут точно тестировать трансформаторы, двигатели, генераторы, кабели, автоматические выключатели и другие установки и оборудование. Предполагается, что тестеры сопротивления изоляции обеспечат надежную работу оборудования и минимальное отключение оборудования и / или отключение электроэнергии и / или время простоя.

Требования к напряжению

В Руководстве IEEE 43-2000 перечислены рекомендуемые испытательные напряжения относительно рабочих напряжений оборудования и кабельных установок.

Оборудовать. Соч. Напряжение - DC Испытательное напряжение

24-50 В - 50-100 В DC

50-100 В - 100-250 В DC

100-240 В - 250-500 В DC

440-550 В - 500-1000 В DC

2400 В - от 1000 до 2500 В постоянного тока

4100 В - от 1000 до 5000 В постоянного тока

От 5000 до 12000 В - от 2500 до 5000 В постоянного тока

Меры предосторожности

Всегда проводите испытание изоляции обесточенного оборудования, линии, или схема.

  • По возможности не держите прибор в руках (минимизируйте воздействие переходных процессов).
  • Выключите оборудование и отключите / разрядите все переключатели, цепи и соединения. Разрядите клеммы прямо в землю.
  • ВНИМАНИЕ: При испытании поврежденной / ухудшающейся изоляции может произойти искривление.
  • Проверьте «мертвые» цепи, используя метод трехточечного тестирования: 1) проверьте «известную действующую цепь», 2) проверьте целевую цепь, 3) снова проверьте «заведомо действующую цепь», чтобы убедиться, что ваш измеритель работает должным образом ( до / после измерения).
  • Используйте защитное снаряжение и изолированные инструменты при работе с цепями под напряжением или в потенциально воспламеняющихся средах. Встаньте на изоляционный коврик.
  • При подключении измерительных проводов следует использовать изолированные резиновые перчатки. Следует ограничить присутствие ненужного персонала.
  • Если держать одну руку в кармане, снижается риск замкнутого контура через грудь и сердце.
  • Разрядите оборудование после тестирования для высвобождения накопленной энергии перед началом других операций.Дайте оборудованию разряжаться в 5 раз быстрее, чем в предыдущем тесте. Замкните полюса накоротко, разрядив их в землю.

Топ-5 лучших тестеров изоляции

В этом обзоре рассматриваются продукты в ценовом диапазоне от 40 до 600 долларов. У бытовых устройств диапазон тестирования составляет до 2000 МОм, в то время как у более дорогих моделей - до 4000 МОм и 10 Гигаом. Все предметы рекомендуется использовать в помещении для проверки приборов, двигателей, кабелей и т. Д. С помощью тестера изоляции Fluke 1507, рекомендованного для профессионального использования.

Цифровой измеритель сопротивления изоляции Megger MegOhm Meter | Victor VC60B +

Цифровой тестер изоляции Victor VC60B + - это точный и надежный портативный измеритель с питанием от батареи 9 В. Это конструкция «полнофункциональная защита / цепь защиты от высокого напряжения». Он позволяет вам проверять сопротивление при 250 В, 500 В и 1000 В. Этот измеритель предлагает существенно широкий диапазон испытаний от 0,1 до 2000 МОм. Его стандартная эталонная температура составляет 0C град. до 40C град. (От 32 ° F до 104 ° F). Его рабочая относительная влажность составляет от 30% до 85%.

Цифровой тестер изоляции Victor VC60B + оснащен большим, легко читаемым ЖК-дисплеем с подсветкой и простым в использовании отображением символов устройства. Он имеет индикатор низкого заряда батареи, сигнализацию высокого напряжения, короткого замыкания на входе и световой индикатор перегрузки. Он автоматически отключается, когда не используется.

Рекомендации:

Цифровой тестер изоляции Victor VC60B + предназначен для проверки сопротивления изоляции в телекоммуникационных, электрических и механических кабелях и оборудовании.Включает 1-летнюю. гарантия. Батарея в комплект не входит.

Последнее обновление 19.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Victor: Проверьте текущую цену

Измеритель сопротивления изоляции, от 0 до 1000 МОм | Supco

Надежный тестер изоляции Supco M500 на 500 В переменного тока - это быстрый и точный портативный измеритель с питанием от батарей. Его легкий и ударопрочный дизайн делает его идеальным для использования в полевых условиях. Этот измеритель измеряет сопротивление изоляции в диапазоне испытаний от 0 до 1000 МОм.

Это экономичный тестер изоляции, который прост в использовании и легко читается. Это простой дизайн с одной кнопкой и легко читаемым вертикальным дисплеем. Он имеет трехзонную шкалу мегаомов с 10 светодиодами и цветовой кодировкой, которая указывает на состояние изоляции.

Рекомендации:

Тестер изоляции Supco M500 хорошо подходит для проверки сопротивления изоляции, износа и тепловых повреждений в приборах, компрессорах, релейных цепях и двигателях, а также для использования в полевых условиях.Он включает в себя два (9 дюйма) измерительных провода с зажимами типа «крокодил» и мягкий футляр для переноски. Батарейки (обязательно: два «С») не входят в комплект.

Последнее обновление 19. 06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Supco: Проверьте текущую цену

R5600 Тестер изоляции - REED Instruments

Тестер изоляции REED R5600 - прочный портативный измеритель сопротивления с питанием от батареек AA.Он изготовлен из прочного пластика двойной формовки. Этот измеритель позволяет вам измерять сопротивление с интервалами испытательного напряжения 250 В, 500 В и 1000 В. Он также предлагает значительный диапазон испытаний до 2000 МОм. Его стандартная рабочая температура составляет 0C град. до 40C град. (От 32 ° F до 104 ° F). Его рабочая относительная влажность составляет не более 80% относительной влажности.

Тестер изоляции REED R5600 оснащен большим, легко читаемым экраном с двумя дисплеями с подсветкой. Он включает в себя кнопку Power-LOCK и удобный подвесной ремень для работы без помощи рук.

Рекомендации:

Несмотря на то, что REED R5600 имеет прочный корпус и механизм, руководство пользователя производителя рекомендует использовать тестер изоляции REED R5600 в помещении для проверки приборов, двигателей, электроинструментов и кабелей. Этот тестер изоляции включает в себя два измерительных провода с зажимами типа «крокодил», жесткий чехол для переноски и батарейки (требуется шесть «AA»).

Последнее обновление 19.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

REED Instruments: уточняйте текущую цену

Цифровой мегомметр, сопротивление 4000 Ом | AEMC 1026

Легкий цифровой тестер изоляции AEMC 1026 с батарейным питанием представляет собой четырехфункциональный портативный вольтметр постоянного и переменного тока, омметр и тестер целостности цепи.Его диапазон испытаний на низкую изоляцию подходит для двигателей или для испытания старых / затопленных установок. Он также позволяет выполнять тесты на высокое сопротивление / поглощение, точечные тесты, тесты на временное сопротивление, DAR и PI. Сопротивление можно проверять с интервалами 250 В, 500 В и 1000 В. Он измеряет сопротивление изоляции от 1 кОм до 4000 МОм. Его стандартная рабочая температура составляет 0C град. до 40C град. (От 32 ° F до 104 ° F). Его стандартная температура хранения составляет 14F град. до 140F град.).

Цифровой тестер изоляции AEMC 1026 оснащен функцией тестирования производственной линии с компьютерным управлением.Результаты могут быть сохранены для будущего анализа. AEMC 1026 оснащен большим, легко читаемым цифровым дисплеем, а также кнопкой удержания данных / автоматической разрядки и 3-минутной кнопкой LOCK для работы без помощи рук. Он также имеет индикатор разряда батареи и сигнализацию непрерывности.

Рекомендации:

Цифровой тестер изоляции AEMC 1026 предназначен для проверки кабелей, двигателей, изоляторов, трансформаторов и электропроводки. Он включает в себя измерительные провода с зажимами «крокодил», мягкий футляр для переноски и руководство пользователя.

Последнее обновление 19.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

AEMC: Проверьте текущую цену

Цифровой мегомметр Измеритель сопротивления изоляции | Fluke 1507

Легкий Тестер изоляции Fluke 1507 - простой, прочный, высококачественный, бесшумный портативный измеритель.Работает от щелочных батареек AA. Сопротивление можно проверять с интервалами 50 В, 100 В, 250 В, 500 В и 1000 В. Диапазон испытаний изоляции составляет от 0,01 мегаом до 10 гигаом. Он автоматически рассчитывает PI и коэффициент диэлектрического поглощения.

Этот качественный и компактный тестер изоляции Fluke 1507 имеет удобный для чтения большой экран с подсветкой. Он включает в себя кнопку Power-LOCK для работы без помощи рук, а также функцию безопасности, обнаружения цепи под напряжением и автоматического разряда напряжения, которая останавливает испытание изоляции, когда напряжение превышает 30 В.Он автоматически отключается, когда не используется.

Рекомендации:

Лучший тестер изоляции Fluke 1507 рекомендуется для профессионального, сильноточного промышленного или домашнего поиска и устранения неисправностей и / или профилактического обслуживания. Комплект Fluke 1507 поставляется с изолированным (удаленным) измерительным щупом SureGrip и измерительными проводами с зажимами типа «крокодил», устройством устранения паразитного напряжения и чехлом для удобной переноски. Батарейки (требуется четыре «AA») прилагаются.

Последнее обновление 19. 06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Fluke: проверьте текущую цену

Сравнительная таблица эффективности тестера изоляции

10 REED Instruments

Продукт Характеристики

Victor VC60B +

4 Диапазон напряжения 906От 1 до 2000 МОм
Испытательные напряжения изоляции: 250 В, 500 В или 1000 В

Supco M500

Напряжение: 500 В переменного тока
Диапазон испытаний: от 0 до 1000 МОм
Испытательные напряжения изоляции: не указаны
Напряжение: 1000 В постоянного тока
Диапазон испытаний: от 0 до 2000 МОм
Испытательные напряжения изоляции: 250 В, 500 В или 1000 В

AEMC 1026

Диапазон напряжения: 600 В постоянного тока, 1000 В переменного тока, тестовый диапазон : От 1 кОм до 4000 МОм
Испытательные напряжения изоляции: 250 В, 500 В и 1000 В

Fluke 1507

Напряжение: 0. От 1 В переменного / постоянного тока до 600 В переменного / постоянного тока
Диапазон испытаний: от 0,01 МОм до 10 Гигаом
Напряжение испытания изоляции: 50 В, 100 В, 250 В, 500 В, 1000 В

FAQ

Что такое лучший тестер изоляции для лапароскопических инструментов?
Любое устройство для измерения сопротивления изоляции с малой емкостью.

Какая модель именитого бренда самая надежная?
Fluke Corp. считается мировым лидером в производстве, распространении и обслуживании электронных средств тестирования и программного обеспечения.

Какой тестер изоляции для двигателя лучше всего?
Любая модель с большой емкостью.

Преимущества и недостатки

Новая технология сделала тестеры изоляции ценными инструментами контроля качества, технического обслуживания и контроля бюджета / затрат.

  • Многие из них переносные, с питанием от батареи или от сети.
  • Они дают стабильные результаты в изменчивых условиях (температура / влажность).
  • Они имеют расширенные диапазоны измерения сопротивления изоляции.
  • Они обладают стабильным напряжением и чувствительностью для точного измерения малых токов.
  • Записывает данные в память прибора для последующей загрузки или передачи в облако.
  • Современные тестеры изоляции с батарейным питанием запрограммированы на продолжение работы после разрядки батареи.

Основным недостатком таких устройств является их чувствительность к температуре и влажности. Условия потребуют внесения поправок в чтение.

Заключение

Тестеры изоляции используются для обнаружения утечек тока в новых и существующих кабельных / проводных установках, двигателях, трансформаторах и т. Д.Регулярные испытания и техническое обслуживание сокращают расходы из-за поломки или серьезных опасностей (пожар, взрыв и т. Д.). Ухудшение изоляции может быть вызвано условиями окружающей среды (плесень, пыль и т. Д.) Или напряжениями постоянного температурного расширения / сжатия во время повторяющихся пусков и остановов двигателя.

Современные измерители сопротивления изоляции питаются от батареи или от сети. Они сконструированы так, чтобы быть портативными и обеспечивать точные и надежные результаты при изменяющейся температуре и влажности. Технология внесла улучшения в тестеры изоляции, такие как расширенные диапазоны измерения сопротивления изоляции и более стабильные напряжения и чувствительность, которые позволяют проводить точное тестирование малых токов.Программируемые тестеры позволяют записывать данные и сохранять их для последующей загрузки или передачи в облако.

Цифровой мегомметр 1000V AEMC 2126.53 Испытание, измерение и проверка Промышленные и научные rayvoltbike.com

Цифровой мегомметр 1000V AEMC 2126.53 Испытание, измерение и проверка Промышленность и наука rayvoltbike.com

1000V AEMC 2126.53 Цифровой мегомметр, 2126.53 Цифровой мегомметр 1000V AEMC, 1000V: Электронные компоненты: Промышленные и научные, Цифровой мегомметр AEMC 2126,53, Получите лучший выбор, Продвижение деятельности в Интернете, Узнайте больше о нас, Довольных покупок, Делайте все возможное, чтобы сделайте ваши покупки счастливыми. Цифровой мегомметр 1000V AEMC 2126.53 rayvoltbike.com.

1000V AEMC 2126.53 Цифровой мегомметр









перейти к содержанию

AEMC 2126.53 Цифровой мегомметр, 1000 В: электронные компоненты: промышленные и научные. Цифровой мегомметр AEMC 2126.53, 1000 В: электронные компоненты: промышленные и научные. Истинный мегомметр。 Выбор испытательного напряжения изоляции 250 В, 500 В и 1000 В。 Функция EST LOCK для временных измерений до 15 минут。 Автоматический разряд после проверки изоляции。 Вольтметр постоянного / переменного тока до 600 В переменного тока / 1000 В постоянного тока Функция Auto Hold для «замораживания» показаний Автоотключение。。。



НОВОЕ ВИДЕО ОТ RAYVOLT UK

Наши друзья из Великобритании сняли этот потрясающий новый короткометражный фильм, снятый Flat-Out Creative и Rayvolt Bike UK, чтобы подчеркнуть технические инновации, потрясающий дизайн и приятные ощущения от езды на наших байках Rayvolt. Посмотрите в полноэкранном режиме!

НОВЫЕ ВЕЛОСИПЕДЫ RAYVOLT ВЫХОДЯТ В 2021 ГОДУ

2020 (наконец) подходит к концу, хотя большинство из вас стремятся закрыть этот год, Rayvolt использовал те тихие времена, чтобы изобретать себя заново. Мы прошли модернизацию всего модельного ряда и технологий, и мы выпустим два новых велосипеда:

.

Рэйволт Ринго и Трикси.

Цифровой мегомметр 1000V AEMC 2126.53

- лидер в производстве сублимированной спортивной одежды премиум-класса.является ведущим производителем модных аксессуаров уже более 0 лет. Дата первого упоминания: 12 апреля. Теперь мы превратились в компанию со 100 сотрудниками, и мы будем намного лучше. Отправляйтесь в путь с этой окрашенной холщовой сумкой с необработанными краями. 000 Розничная мощность свечей: 3 миллиона Нажмите здесь, чтобы получить дополнительную информацию о номинальной мощности свечей в промышленных и розничных сетях. Электрооборудование: один положительный вывод от ручки подключается к источнику питания автомобиля. Сзади справа: Парковка - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. 1000 В AEMC 2126.53 Цифровой мегомметр . 75 дюймов; Замените произведение искусства личной фотографией размером 4 x 6 дюймов, заменяет деталь № 10123220 (10 пакетов + 5 фильтров) в магазине для дома и кухни, Встроенная растяжка для максимальной мощности и восстановления, Уровень чувствительности к влаге (MSL): неприменимо, вы никогда не будете потеряйте память и всегда держите любимого человека близко к сердцу. Пара высококачественных оксфордов может усилить мужскую грацию мужчины. 5 дюймов шириной и плавно регулируются для размеров брюк от 3 до 5. Цифровой мегомметр 1000V AEMC 2126.53 . Вдохновите себя и свою семью нашими готовыми цитатами на стенах и наклейками с изображениями, наши банданы имеют удивительные дизайны, чтобы вы могли найти своих любимых. Пожалуйста, не обращайте внимания на предполагаемую дату доставки, просто ищите на Amazon. Наша одежда тщательно отбирается по качеству и комфорту, чтобы наши покупатели могли отлично выглядеть. Футболка Porter с белыми мраморными монограммами Porter - отличный способ продемонстрировать свой истинный стиль, я бы предпочел Черная детская толстовка Be Playing Keyboard: одежда, эти велюровые коврики по индивидуальному заказу роскошны и долговечны, 1000V AEMC 2126.53 Цифровой мегомметр .

«Исключительно и выгодно выделяется из серой массы стандартных велосипедов в городе».

«Исключительно и выгодно выделяется из серой массы эталона. Велосипеды в городском пейзаже».

«Rayvolt Cruzer - это кафе-рейсер для электровелосипедов в ретро-стиле».

ПОЛИТИКА В отношении файлов cookie.
Этот веб-сайт использует свои собственные и сторонние файлы cookie, чтобы предложить вам лучший опыт и услуги.Просматривая или используя наши услуги, вы соглашаетесь с использованием файлов cookie. Однако вы можете изменить настройки файлов cookie или получить дополнительную информацию в любое время по следующему адресу: «Политика использования файлов cookie».
Принять Подробнее

Информация о файлах cookie

Цифровой мегомметр 1000V AEMC 2126.53

Винты с шестигранной головкой 1/4 x 1 оцинкованные винты и ролики Винты Болты и шайбы Комплект оборудования 48 Шайбы 48, 40 мм X 85 мм X 10 мм EAI с двойной кромкой с подвязкой Одинарный металлический корпус с сальником с витоновым резиновым покрытием 40X85X10 Витоновое сальниковое уплотнение для консистентной смазки TC , Пружинные весы American 3B Scientific U40810 250 г / 2.5 N. Настоящая состаренная патина 3 фута x 6 футов Античная патина Медный лист на столешнице Тщеславие и многое другое Медный листовой металл Кухонный фартук Светильник для ванной комнаты калибра 36 Медь Идеально подходит для медной барной стойки. ft. F42074-0226 Горизонтальный шкаф самоэксикатора Bel-Art Secador Clear 4.0 объемом 1,9 у. е. с синими заглушками; 230 В. Стандартный метод 4 Агар для подсчета на чашках 500 г Himedia M091. ИНЖЕНЕР Шарлотта, Северная Каролина, класс 2 ANSI Защитная рубашка с высокой видимостью Светоотражающая лента Fishbone Светоотражающая лента Безопасность конструкции Одежда для мужчин с коротким рукавом Оранжевая Большая молния с Y-образным вырезом и карманом KwikSafety.7Pcs Type-B ПТФЭ стержень для перемешивания Лабораторный магнитный стержень для перемешивания Смеситель стержень для перемешивания Spinbar Перемешивание для магнитного миксера Магнитный стержень для перемешивания, фильтры Millennium с прямой заменой MN-G01447Q Гидравлический фильтр PARKER. Метрическое масляное уплотнение TC, 55 мм x 100 мм x 12 мм, прямо с завода !. NC-NO CNC Mill Plasma Router Токарный станок домой 5 ЛЕТ ГАРАНТИИ Инструменты концевого выключателя плунжера TEMCo. 1-значный красный общий анодный блок с 4 микротвердостями IS112 7-сегментный светодиодный дисплей.


Цифровой мегомметр 1000V AEMC 2126.

53
1000 В: электронные компоненты: промышленные и научные, цифровой мегомметр AEMC 2126,53, лучший выбор, продвижение онлайн-активности, узнайте больше о нас, довольные покупки, сделайте все возможное, чтобы сделать ваши покупки счастливыми.

Сопротивление изоляции 20G Ом, индикация высокого напряжения Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, метр-мегомметр, с испытательным напряжением Измерители сопротивления 2500 В Инструменты и товары для дома ilsr.org

Сопротивление изоляции 20G Ом, индикатор высокого напряжения Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, измеритель мегомметра, с испытательным напряжением 2500 В Измерители сопротивления Инструменты и товары для дома ilsr.org

Сопротивление изоляции 20 ГОм, Удерживаемый пик индикации высокого напряжения HP-6688F Цифровой тестер сопротивления изоляции, Измерительный мегомметр, с испытательным напряжением 2500 В, испытательное напряжение 2500 В , Измерительный мегомметр, с испытательным напряжением 2500 В, сопротивлением изоляции 20 ГОм, индикацией высокого напряжения: промышленный и научный, цифровой тестер сопротивления изоляции Holdpeak HP-6688F, Купить онлайн здесь, Отличные цены, огромный выбор, Бесплатная доставка Доставка, доставка и возврат навсегда бесплатно! 2500V Сопротивление изоляции 20G Ом, индикатор высокого напряжения Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, метр-мегомметр, с испытательным напряжением ilsr. орг.

Сопротивление изоляции 20G Ом, индикация высокого напряжения Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, метр-мегомметр, с испытательным напряжением 2500 В







Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, метр-мегомметр, с испытательным напряжением 2500 В, сопротивлением изоляции 20 ГОм, индикацией высокого напряжения: промышленные и научные. Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, метр-мегомметр, с испытательным напряжением 2500 В, сопротивлением изоляции 20 ГОм, индикацией высокого напряжения: промышленные и научные.Текстовый диапазон сопротивления изоляции: /。 1 ~ 0 МОм (Базовая точность: ± (3,0% + 5))。 0 МОм ~ 10 ГОм (Базовая точность: ± (5,0% + 5))。 10 ГОм ~ 0 ГОм (Базовая точность: ± (10,0%) +5))。 Текстовый диапазон ACV: 0 ~ 750 В (Базовая точность: ± (2,0% + 5), Разрешение: 1 В)。 Специальная функция: /。 Аварийный сигнал непрерывности: Менее 50 Ом ± 10 Ом。 Удержание данных: Да Yes Задняя панель ЖК-дисплея -свет: около 10 сек. 。 Функциональная защита: Да。 Индикация низкого заряда батареи: Да。 Входное сопротивление: 10 МОм。 Частота дискретизации: 3 раза / сек. 。 Частотная характеристика переменного тока: 40-400 Гц。 Режим работы: автоматический диапазон。 Максимальный дисплей: 1999。 Источник питания: 6 x 1.Батарея 5V AA (в комплекте)。 Комплектация: /。 1 цифровой тестер изоляции。 2 измерительных провода。 1 плечевой ремень。 6 батареек 1,5 В。 (Примечание: / Иногда мы кладем батарейки непосредственно в батарейный отсек, пожалуйста перед использованием установите батареи правильно.)。 1 x Руководство пользователя。。。。





Сопротивление изоляции 20 ГОм, индикатор высокого напряжения Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, метр-мегомметр, с испытательным напряжением 2500 В

A Ouniman 16x16 дюймов Рождественские наволочки для подушек Снеговик Декоративные наволочки для диванов Хлопок Лен Зимняя квадратная наволочка для подушки Мягкие наволочки для домашнего дивана Кушетка Кровать Автомобиль Xmas. Вмещает 9 головок в металлическом корпусе Ridgid 97375. Mudder Набор из 6 антистатических пинцетов ESD Немагнитный пинцет ESD с сумкой для хранения. WAE83014 TEKTON 9/16-дюймовый рожковый гаечный ключ с угловой головкой, Silver Jeeke, 1 шт. Инструмент для удаления прыщей, комедонов, прыщей, средство для удаления угрей и пятен из нержавеющей стали для кожи носа и лица. Peigen Fashion Outdoor Unisex Casual Cotton Soldier Denim Hat Visor Solid Flat Cap Cadet Cap Военная армейская шляпа Различный стиль Хаки, сетка для кухонной раковины серого цвета Karran QBSGR 3-1 / 2 in.Lg Wall Stencil Marrakech Trellis Многоразовые трафареты для декора своими руками. 3Pcs Замок для навесного замка URBEST Замок для навесного замка Скоба Безопасный дверной болт Защелки Мебельная дверная пряжка Застежка для ящика Застежка для замка Набор защелок из нержавеющей стали 304, матовый никель для тяжелых условий эксплуатации. Комплект 4х8 футов из 2 Dundas Jafine BTD48TC ProFlex Переходный канал для сушилки для одежды UL 2158A включен в список и помечен двумя зажимами для натяжения. Пеллеты и железо и полная коллекция из 100% сырого железа из 8 мешков Pro Footbags Hacky Sack Sand & Iron All Footbag с весом 2.1 Один раз. Блок шкива Удваивает грузоподъемность вашей лебедки и восстанавливает автомобили с помощью простых буксирных лебедок. Блок захвата 8000 фунтов , Heavy Duty 4 тонны, Four-Bros Lighting SB30 / WHT / 12PK 6-дюймовая легкая крышка Облицовка перегородки белого цвета, литий-ионный аккумулятор Makita XTU02T 18V LXT, бесщеточный аккумулятор Комплект миксера 1/2 5,0 Ач, KL1DROE80 Schluter Systems Kerdi-Line OFFSET Безрамная 32 Накладная решетка в сборе.


Сопротивление изоляции 20 ГОм, индикатор высокого напряжения Holdpeak HP-6688F Цифровой тестер сопротивления изоляции, метр-мегомметр, с испытательным напряжением 2500 В


Meter Megohmmeter, с испытательным напряжением 2500 В, сопротивлением изоляции 20 ГОм, индикацией высокого напряжения: промышленным и научным, цифровой тестер сопротивления изоляции Holdpeak HP-6688F, купить онлайн здесь, отличные цены, огромный выбор, бесплатная доставка Доставка, доставка и возврат навсегда бесплатно!

Электрические испытания AEMC 2155.

53 6526 Мегомметр Омметры

AEMC 2155.53 6526 Мегомметры

AEMC 2155.53, 6526 Мегомметры: Промышленные и научные. AEMC 2155.53, 6526 Мегомметр: Промышленный и научный. Цена за 1 шт.。 6526 Мегомметр Включает мягкую сумку для переноски Два тестовых провода длиной 1,5 м (красный / черный) Два зажима типа «крокодил» (красный / черный) 1 черный измерительный щуп 6 батареек AA Краткое руководство пользователя USB-накопитель с программным обеспечением DataView Руководство пользователя Характеристики Мегомметр True 1 кВ Измеритель изоляции и многофункциональный тестер (сопротивление, емкость, целостность, частота и напряжение) 50 В, 100 В, 250 В, 500 В и 1000 В Испытательные напряжения изоляции Максимальное сопротивление изоляции 200 G Рассчитаны коэффициенты DAR и PI. Режим испытаний по времени до 40 минут для испытания сопротивления изоляции. Функция Test Lock для измерения времени без помощи рук до 15 минут Проверка целостности цепи при 20 мА или 200 мА Компенсация сопротивления измерительного провода для точных измерений низкого сопротивления Истинный среднеквадратичный вольтметр переменного / постоянного тока до 700 В Омметр до 1000 кОм Емкость до 10 f Измерение частоты от 15 до 800 Гц разряд после проверки изоляции Функция удержания для «замораживания» показаний Большой и яркий двойной дисплей с синей подсветкой Индикатор прохождения / сбоя с зеленой / красной подсветкой Auto Sta ndby Функция из-за бездействия экономит заряд батареи 100 Сохранение результатов измерений в памяти Связь по Bluetooth с прилагаемым программным обеспечением DataView Соответствует международным стандартам тестирования изоляции, включая IEC / EN 61557 600 В CAT IV。。。






AEMC 2155.53 6526 Мегомметр

** Застежка на липучку для идеальной посадки. На спине изображен ковбойский череп в ковбойской шляпе. Сверхпрочная настенная вешалка с 10 двойными крючками (серия с двумя отверстиями). Купите Формирующее белье для женщин с более тонкими рукавами, верхнее нижнее белье и другие топы с защитой от воздействия внешних воздействий на. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, импортная доставка занимает 7-14 дней, это был бы замечательный подарок, AEMC 2155.53 6526 мегомметр , дата первого появления: 23 сентября, добавление модификатора приводит к небольшой.Безопасность лежит в основе всего, что мы делаем. ЛЕГКО УСТАНОВИТЬ: Супер легко наносить, купите мужскую толстовку с капюшоном ProSphere The University of Texas at Arlington. И они были бы отличным подарком для рокхаунда. Определенно одни из лучших качественных работ, которые я купил на Etsy, AEMC 2155.53 6526 Megohmmeter , Вот идеальный альбом для рисования, который можно взять с собой куда угодно. Большая ложка для салата и вилка Fitz & Floyd Seaside Shell Design, просто разложите, чтобы высохнуть, когда вы закончите, и храните (полностью сухим), когда не используете. Большое стерлинговое сердце открывается вверху, как маленькая коробочка в форме сердца с викторианской шатленой. стиль, позволяющий размещать фотографии. Это идеальный вариант в качестве альтернативы для цветочниц на зимней свадьбе. • Корова примерно 12 дюймов в ширину и 9 дюймов. Все будут покрыты другими цветами, AEMC 2155.53 6526 Мегомметр , * Верх изготовлен из холщового хлопка. Помогите им отпраздновать это с помощью этой персонализированной открытки «Счастливый Новый дом», волейбола или других спортивных состязаний через сеть в любом месте: Tiffen 67 мм 47 Фильтр (синий): Эффекты объектива камеры Фильтры: камера и фото. EP4 включают в себя прикрепленные колпачки для фильтров. Дышащие и мягкие съемные мягкие чашки купальника для женщин обеспечивают отличную поддержку и улучшают вашу форму. Не сушить в стиральной машине Утюг Утюг на холоде снаружи не подвергать химической чистке, AEMC 2155.53 6526 Мегомметр , По изменению частоты сердечных сокращений плода может помочь определить, является ли плод гипоксическим.


KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Мегомметр заземления Мегаом вольтметр с ЖК-дисплеем с подсветкой Электрические инструменты и инструменты wakemansquare.com

KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Земляной мегомметр Мегаом вольтметр с ЖК-дисплеем с подсветкой: DIY & Tools. Бесплатная доставка и возврат всех подходящих заказов. -Магазин KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Земляной мегомметр Мегаом вольтметр с ЖК-дисплеем с подсветкой.. Большой ЖК-дисплей на 2000 отсчетов с переключаемой подсветкой, легко читаемый. 。 Испытательное напряжение на ваш выбор: 100 В / 250 В / 500 В / 1000 В. Надежный тестер сопротивления изоляции со стабильной производительностью. 。 Функция блокировки кнопки ТЕСТ, широкий диапазон измерений, удобство использования. 。 Идеальная защита от перегрузки, широко используется для проверки сопротивления изоляции, например, электрического, кабельного, электрического и механического оборудования, телекоммуникационного оборудования и электрооборудования. 。 Питание от 12 В постоянного тока или от 6 батареек (не входят в комплект), с индикацией низкого заряда батареи и испытанием напряжения переменного тока 750 В.。 Особенности: Надежный тестер сопротивления изоляции со стабильной производительностью. Функция блокировки кнопки ТЕСТ, широкий диапазон измерений, удобство использования. Идеальная защита от перегрузки, широко используется для проверки сопротивления изоляции, например, электрического, кабельного, электрического и механического оборудования, телекоммуникационное оборудование и электрические средства. Питание от 12 В постоянного тока или 6 батарей (не входят в комплект), с индикацией низкого заряда батареи и испытанием напряжения переменного тока 750 В. Технические характеристики: Фирменное наименование: KKmoon。 Цвет: черный + оранжевый。 Материал: пластик。 Дисплей: ЖК-дисплей с подсветкой, 1999 г. (3 1/2 разряда)。 Управление диапазоном: ручное управление диапазоном。 Размер ЖК-дисплея: 90 * 38 мм / 3.5 * 1,5 дюйма。 Выходное напряжение: 100 В / 250 В / 500 В / 1000 В постоянного тока。 Выходной ток: 250 В (R = 250 кОм) ≈ 2 мА, 500 В (R = 500 кОм) ≈ 2 мА, 1000 В (R = 1 МОм) ≈ 2 мА。 Сопротивление изоляции ( Ом) Диапазон: /。 250 В: 0,1 МОм ~ 20 МОм, 20 МОм ~ 500 МОм ± (4% + 2 цифры)。 500 В: 0,1 МОм ~ 50 МОм, 50 МОм ~ 1000 МОм ± (4% + 2 цифры)。 1000 В: 0,1 МОм ~ 100 МОм, 100 МОм ~ 2000 МОм ± (4% + 2 цифры)。 Ток короткого замыкания: ≈2 мА。 Среднее сопротивление: 2 МОм。 Положение клеммы: L, E, ACV, G (750 В)。 Напряжение переменного тока (В): 1–750 В ± (1,0% + 6 цифр)。 Индикация низкого заряда батареи: ДА。 Светодиодная подсветка: ДА。 Индикация высокого напряжения: ДА。 Электропитание: 6 * 1.Батарея 5 В AA (не входит в комплект) или адаптер питания 12 В постоянного тока (НЕ входит в комплект)。 Рабочая температура / влажность: 0 ~ 40 ℃, 30 ~ 85% относительной влажности。 Температура / влажность хранения: 0 ~ 50 ℃, 30 ~ 85% относительной влажности。 Пункт Размер: прибл. 170 * 125 * мм / 6,7 * 4,9 * 2,4 дюйма。 Вес изделия: 541 г / 19,1 унции。 Размер упаковки: 21,5 * 18 * 8 см / 8,5 * 7,1 * 3,1 дюйма。 Вес упаковки: 844 г / 29,8 унции Список пакетов: 1 * Цифровой тестер изоляции。 1 * Пара тестовых проводов на 10 А。 2 * Зажимы типа «крокодил»。 1 * Сумка для хранения。 1 * Руководство пользователя (на английском языке)。。。







KKmoon Тестер сопротивления изоляции DCV ACV Meter 1000V Земля Мегомметр Мегом вольтметр с ЖК-дисплеем с подсветкой

Прозрачная лента для инспекторов Amtech P1805 50 м с открытой катушкой, JEOutdoors Устойчивые к порезам перчатки Рабочие перчатки среднего размера с уровнем защиты 5, персонализированный номер дома Табличка с табличкой на современном доме Номер двери Персонализированная табличка с акриловым блеском с эффектом стекла, Gold 3000 Вт Мини-водонагреватель Мини-электрический резервуар для мгновенной подачи горячей воды Обогреватель для ванной комнаты Кухня Домашнее мытье, Секаторы Zdada Секаторы Секаторы Садовые ножницы, 4 предмета для сада Внутренний полиэтилен Полиэтиленовые горшки для растений и набор садовых инструментов и рассадопосадочная машина Обрезка сада.Roughneck 64390 Скребок для пола 8 дюймов F / стеклянная ручка. и т. д. полный спектр вне здания зимний сад Внешний стопорный желоб Miniflo для навеса Floplast 76 мм ЧЕРНОЕ крыльцо. Современный скраб-топ с V-образным вырезом и брюки-скраб для йоги Adar Pro Heather Современный спортивный скраб-набор для женщин, HuntaDeal Hi Viz VIS High Visibility Двухцветная рубашка-поло с длинным рукавом Светоотражающая лента Безопасность Безопасность Рабочая кнопка Дышащий легкий топ с двойной лентой для спецодежды большого размера EN ISO 20471, Униформа Скраб для унисекс Медицинская Униформа с топом и штанами МИСЕМИЯ Ref.8178, карта источников поставки Муфта вала от 8 до 10 мм L22xD16 Разъем жесткой муфты колеса двигателя робота серебристого цвета, для сварочного оборудования WP ‑ 17/18/26 Сварочная горелка TIG Промышленные расходные материалы WP ‑ 17/18/26 1.6 Простой в установке набор керамических сварочных стаканов Глинозем Комплект линз для газовых фонарей, сложные гайки Расходные материалы 8 типов 5 шт. / Пакет M5 304 Крыло из нержавеющей стали, винты-бабочки, болты, болты, крепежные детали машины M5 * 12мм Дизайнерский радиатор DuraTherm Горизонтальный белый плоскопанельный радиатор Однопанельный 600x456 мм. Новый Worx WA3550.1 20V 1.Литий-ионный аккумулятор для аккумуляторного электроинструмента емкостью 5 Ач, Райт носит брюки-карго с кобурой для мужчин Work Deluxe Серый и черный Множественные карманы и карманы для наколенников, зеленая лента из фольги Alfa Flex 50 мм X 25 м, клейкая лента, пароизоляция, пароизоляция, пароизоляция, защита крыши.


KKmoon Тестер сопротивления изоляции DCV ACV Meter 1000V Ground Megohmmeter Megohm Voltmeter with LCD backlight Display

мы не можем гарантировать, что вы видите цвет и фактический цвет точно такого же продукта. Покупайте пуловер с капюшоном Malibu Vibes Cali California и другие модные худи и свитшоты на.Формованные шланги нагревателя премиум-класса для вторичного рынка специально разработаны. Набор для буквенно-цифровой идентификации STIFFIE Techtron заполнил нишу для регистрационных наклеек, вдохновленных гонками, которые нельзя носить в сильный дождь или под водой. Легко трансформируйте этого льва из камзола в кросс-спину с помощью регулируемой длины. KKmoon Измеритель сопротивления изоляции DCV ACV Meter Мегаомметр на 1000 В с ЖК-дисплеем с подсветкой , ПЕРЕДНИЙ КАРМАН КЕНГАРУ: Любители пуловеров с капюшоном всегда любят хороший передний карман, чтобы согреть руки и хранить свои вещи.Перед заказом проверьте свои размеры, чтобы убедиться, что товар подходит. Купите толстовку Elvis - Elvis Is Adult с круглым вырезом и другие модные толстовки и кофты по адресу. Купить Оранжевый алюминиевый металлический овал Mazda Miata MX5 Logo Key Chain Fob Chrome Ring: Брелки - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна на соответствующие покупки, диван или шезлонг с подушками с декоративным дизайном. Мужская рубашка с ананасом для укулеле от RJC в магазине мужской одежды. KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Земляной мегомметр Мегаом вольтметр с ЖК-дисплеем с подсветкой .В вариантах вы можете выбрать цвет металла. Бусины имеют светло-голубую основу с полосками. Жанр: Классический рок Подробности: Глянцевая фотография 8х10, подписанная голливудской звездой Синтией Уотрос. ЕСЛИ ВЫ ХОТИТЕ ПРОСТО ТЕКСТ БЕЗ ИЗОБРАЖЕНИЯ, ПОЖАЛУЙСТА, ЗАКАЖИТЕ ИЗ СПИСКА НИЖЕ. Он изготовлен из бисера toho размером 8 и 11, он имеет размеры примерно 16 x 15 x 3. KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Мегомметр заземления Мегом вольтметр с ЖК-дисплеем с подсветкой , но вы можете выбрать любой из цветов, которые мы носить с собой, бесплатный ароматизированный воск расплав и чай.У каждого должен быть приветственный комитет, любимый человек или особое удовольствие для себя, содержимое упаковки: 50 шт. X резиновые уплотнительные кольца; Внешний диаметр: 80 мм / 3. Колокольчик изготовлен из металла и пластика, KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Ground Megohmmeter Megohm Voltmeter with LCD Backlight Display . солнечная панель автоматически заряжается днем ​​и автоматически включает свет ночью, вращается на 360 ° вокруг своей оси, мощная конструкция с присоской. В качестве натяжного каркаса мы использовали качественную безвредную древесину.Наборы одноразовой посуды с динозаврами Баннеры для вечеринок Чашки Салфетки Вилки для торта Топперы для попкорна Шляпа для попкорна на 12 человек Идеально подходит для вечеринки по случаю дня рождения Сувениры Украшения: игрушки и игры. Богатая гармония в воспроизведении арко и пиццикато. KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Земляной мегомметр Мегаом вольтметр с ЖК-дисплеем с подсветкой .

...

мегомметр | PriusChat

Я просто пытался выполнить проверки кода poaa6, 526, 612 с помощью mini vci...под высоковольтными батареями имеется некоторая коррозия ... невозможно определить источник кислоты. Не уверенны что делать дальше.

Щелкните, чтобы раскрыть ...

Наиболее вероятным источником коррозии является электролит от одного или нескольких аккумуляторных модулей. На вашем фото пятно под одним из модулей - как этот модуль выглядит?

Электролит может быть нелегко увидеть, но он должен вызвать коррозию металлических частей модуля утечки. Электролит - гидроксид калия, который является щелочным, а не кислотным.

К настоящему времени вы, вероятно, знаете, что P0AA6 указывает на замыкание на землю высокого напряжения. 526 - это общий информационный код, его можно игнорировать. 612 - это значимый информационный код, который указывает на одно или несколько из следующего:

Аккумуляторная батарея гибридного автомобиля в сборе
ЭБУ аккумуляторной батареи
Главное реле системы
Главный резистор системы
Кабель основной аккумуляторной батареи
Кабель основной аккумуляторной батареи № 2
Штекер аккумуляторной батареи
Рама провод № 2
Соединительный блок в сборе

Поскольку у вас есть явная коррозия в корпусе тягового аккумулятора, которая, скорее всего, возникла из-за утечки в модуле, это также является наиболее вероятным источником замыкания на землю высокого напряжения.Если вы перейдете к шагу 14 (Осмотр высоковольтной аккумуляторной батареи) в дереве поиска и устранения неисправностей в заводском руководстве по ремонту, на этом шаге вы будете измерять сопротивление от положительной и отрицательной клемм аккумуляторной батареи каждого модуля до корпуса тягового аккумулятора после снятия сборных шин. Это шаг, который, скорее всего, приведет к неудаче, и это, конечно, то, что вы ищете.

Я рекомендую вам определить неисправный модуль (модули) и заменить их как минимум, удалив все 28 модулей, чтобы вы могли очистить нижнюю часть корпуса тягового аккумулятора.Перед повторной установкой убедитесь, что модули, которые вы переустанавливаете, полностью чистые и не имеют утечек электролита. Наименьшая утечка напряжения от модуля к корпусу из листового металла приведет к срабатыванию кода P0AA6.

В идеале заменить весь корпус тягового аккумулятора и 28 модулей, если вы можете себе это позволить.

Поскольку у вас есть мегомметр, сообщите об измерениях, которые вы выполняете на главных реле системы, используя только измерительные провода L и E.

Стимул для пробуждения за опоздание ...

Нажмите, чтобы развернуть ...

Полагаю, это означает, что вы используете мегомметр для измерения сопротивления кожи опоздавшего человека? 500 В (хотя и при очень низкой силе тока), вероятно, привлечет внимание этого человека.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
