Меры безопасности в зоне шагового напряжения: Шаговое напряжение, правила перемещения в зоне шагового напряжения

что это такое и меры безопасности

Электрический ток представляет опасность для окружающих прежде всего отсутствием каких-либо внешних признаков, указывающих на возможность потенциального вреда. Особо следует отметить шаговое напряжение, которое в большинстве случаев становится настоящей ловушкой. Его нельзя заранее увидеть или услышать, это явление обнаруживается лишь в последний момент, когда сложно принять действенные меры.

Содержание

Отчего возникает явление шагового напряжения

Согласно определению электротехники, такое понятие, как шаговое напряжение представляет само по себе опасный потенциал, возникающий неподалеку от любого проводника, находящегося в рабочем состоянии. Непосредственную опасность представляют две точки зоны шагового напряжения, находящиеся в опасной близости, на дистанции примерно 0,8 метра одна от другой. Этот показатель по своей сути ни что иное, как средний размер шага, который делает взрослый человек.

Данный потенциал обладает опасной величиной, которая зависит от сетевого напряжения и расстояния между оборванным проводом и человеком. Поэтому данное значение находится в очень широком диапазоне и составляет от десятков до тысяч вольт, приходящихся на один шаг. В связи с этим, его называют потенциально опасным.

Основной причиной возникновения подобной ситуации являются деревья, довольно часто падающие на ЛЭП под действием неблагоприятных проявлений непогоды. Из-за этого происходит обрыв проводов, которые находятся под высоким напряжением, создавая тем самым небезопасную зону воздействия электрического тока.

Шаговое напряжение, как электротехнический термин, находится в прямой зависимости от различных физических условий. Кроме величины напряжения в ЛЭП, большое значение имеет величина удельного сопротивления земли на данном участке. В тех случаях, когда наблюдаются повышенные показатели влажности, радиус действия зоны поражения значительно возрастает. Это связано с ростом площади сильно увлажненного грунта, по которому электрический ток неравномерно растекается.

При попадании в зону, где возможно получить удар током, любой оборванный провод, находящийся на поверхности земли, следует обходить как можно дальше и не сближаться с ним на дистанцию двадцати метров и менее. Если величина опасного напряжения в точке обрыва будет равна более 1000 вольт, то максимальный радиус опасной зоны поражения составит восемь метров. При значении напряжении менее 1000 вольт радиус шагового напряжения, представляющего реальную опасность, снижается до пяти метров.

Негативные факторы шагового напряжения

Наибольшее значение, до которого в данных условиях доходит шаговое напряжение, наблюдается в непосредственной близости от оборванного проводника. До минимального значения оно доходит к 20 метрам, а затем, когда расстояние увеличивается, постепенно исчезает. Земля сама по себе является хорошим проводником электричества.

После того как человека стала окружать опасная зона шагового напряжения, у него в промежутке между обеими ногами возникает электрический ток, проявляющийся в виде разности потенциалов. Под действием тока начинается самопроизвольное сокращение ножных мышц. В результате судорожных сокращений пострадавший не может удержаться и совершает непроизвольное падение на землю.

После того как человек упал и оказался в горизонтальном положении, шаговое напряжение останавливает свое воздействие, но ситуация не становится менее опасной. Электрический ток изменяет свое направление внутри человеческого тела и начинает двигаться в направлении руки-ноги, что нередко приводит к поражению, вызывающему летальный исход.

В подобных ситуациях особенно сильно достается крупному рогатому скоту из-за большого размера шага, на который влияет расстояние, измеряемое между каждой ногой. Естественно, что и напряжение на этих участках также будет очень высоким. Поэтому животные часто погибают от поражения током.

Опасная ситуация нередко усугубляется в зависимости от поведения, которое часто бывает неправильным. Человек старается как можно быстрее выйти из опасной зоны и пытается делать максимально широкие шаги. Это приводит к еще большему увеличению разности потенциалов. Поэтому не следует поддаваться панике, а сосредоточиться на выполнении мероприятий по безопасному выходу с угрожающего участка.

Как выйти из опасной зоны

Правила электробезопасности необходимо соблюдать не только в опасной зоне, но и там, где уже не действует радиус поражения. Это связано с самой природой электрического тока, не имеющего запахов, цветовой гаммы и прочих аналогичных внешних признаков.

Потенциальная опасность устанавливается исключительно специальными приборами, а иногда – определяется внешним осмотром, то есть путем визуального наблюдения. В последнем случае становятся хорошо видны оторванные проводники линии электропередачи, находящиеся непосредственно на земле. Одно это безусловно указывает на потенциальную опасность и предполагаемый радиус действия тока. К таким участкам вообще не рекомендуется близко подходить в связи с реальной опасностью, угрожающей здоровью и самой жизни людей.

Место падения оторвавшегося проводника необходимо покинуть максимально быстро, соблюдая при этом определенные правила безопасности. Когда потенциальная угроза стала реальностью, рекомендуется с максимально возможной скоростью соединить обе ноги между собой. За счет этого в точках соприкосновения конечностей с грунтом наступает заметное снижение отрицательного влияния электрического тока. После этого принимаются все меры по безопасному выходу с площади, представляющей реальную угрозу. Бежать нельзя ни при каких обстоятельствах, поскольку существует возможность вновь попасть под действие напряжения. Эти меры определяются Правилами устройства электроустановок.

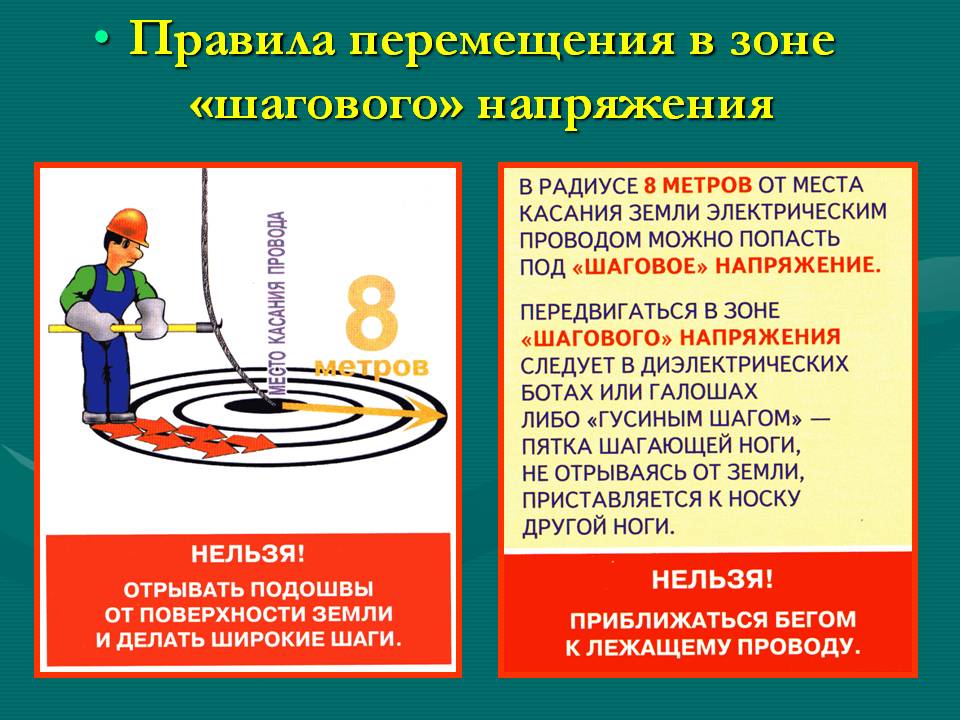

Наиболее безопасным считается движение так называемой гусиной походкой. Данный способ передвижения предполагает неторопливое совершение движений мелкими скользящими шагами, поэтому он так и называется. Нужно следить, чтобы ноги постоянно касались земли и не отрывались от нее.

Во время движения рекомендуется наступать исключительно на сухие предметы, обладающие хорошими диэлектрическими свойствами. И, наоборот, не следует передвигаться по конструкциям из железобетона, кирпичам и другие аналогичным материалам, избегать влажных участков грунта. Это основные правила перемещения в зоне шагового напряжения, требующие неукоснительного выполнения.

Существует еще один вариант, как безопасно и безболезненно покинуть зону возможного поражения. В подобных ситуациях необходимо передвигаться, совершая прыгающие движения с помощью одной ноги. Однако данный способ несет в себе потенциальную угрозу в связи с возможным случайным падением. Ток изменит свой путь в теле человека и станет более опасным, вплоть до летального исхода. Поэтому пользоваться методом прыжков для переноса нужно очень осторожно, преимущественно на ровной местности, без каких-либо препятствий.

Меры безопасности

Если же, несмотря на все усилия, все-таки не удалось избежать удара электрическим током, пострадавшему нужно в кратчайшие сроки оказать первую медицинскую помощь:

• В первую очередь всеми возможными способами останавливается негативное влияние тока.
• Одновременно производится вызов скорой помощи.
• При необходимости выполняется процедура искусственного дыхания и массаж сердца.
• Электрический ожог закрывается стерильной повязкой.
• Пострадавшему нужно обеспечить полный покой и в любом случае – определение в лечебное медицинское учреждение, независимо от состояния здоровья на данный момент.

Категорически запрещается закапывать пострадавшего в землю, поскольку вес грунта затрудняет дыхание и нарушает работу сердечной мышцы. Нельзя производить обливание водой, по возможности избегайте переохлаждения организма. Ожоговая поверхность должна содержаться в чистоте, в противном случае может получить развитие гангрена или столбняк.

Существуют общие правила безопасности и меры защиты, позволяющие избежать неприятных последствий. Чаще всего, от поражения шаговым напряжением страдают рабочие и персонал обслуживающие электрические сети. Поэтому передвигаться в зоне возможного поражения следует только в специальных диэлектрических ботах, а с собой иметь защитные перчатки. В соответствии с требованиями ПУЭ, рукоятки всех рабочих инструментов оборудуются изоляцией, точно так же изолируются другие устройства.

Нередко рабочие получают травмы в процессе эксплуатации устройств при отсутствии наряда-допуска, в котором точно указывается, что, где и когда отключено, и оборудовано защитным заземлением, сколько метров до опасного участка. Любой человек, предупрежденный о наличии напряжения, никогда не полезет к неизолированному проводнику, находящемуся на поверхности земли и сможет избежать поражения.

Риск травматизма от шагового напряжения очень сильно возрастает, если в крови присутствует алкоголь, а на ногах имеются открытые повреждения и раны. Поскольку кожный покров выполняет функции своеобразного изолятора, то любое нарушение ведет к снижению защиты. Негативное влияние оказывает и повышенный температурный баланс окружающей среды. Чем выше температура, тем опаснее присутствие человека на участке возможного поражения.

определение, радиус действия, способы выхода

Гуляя по пустырю или в лесу, в поле, возле линий электропередач, и даже в городе возле своего дома, увидев кабель лежащий на земле, не спешите радоваться своей находке и возможной выгоде потому что это может быть опасно. Как от камня брошенного в воду, во все стороны от него растекается ток, с каждым сантиметром ослабевая. Электричество не имеет цвета и запаха, и никак себя не проявляет если нет контакта. Невозможно на глаз определить, есть напряжение в проводе или нет.

• Определение опасности
• Безопасный выход из зоны поражения
• Как освободить человека?

Определение опасности

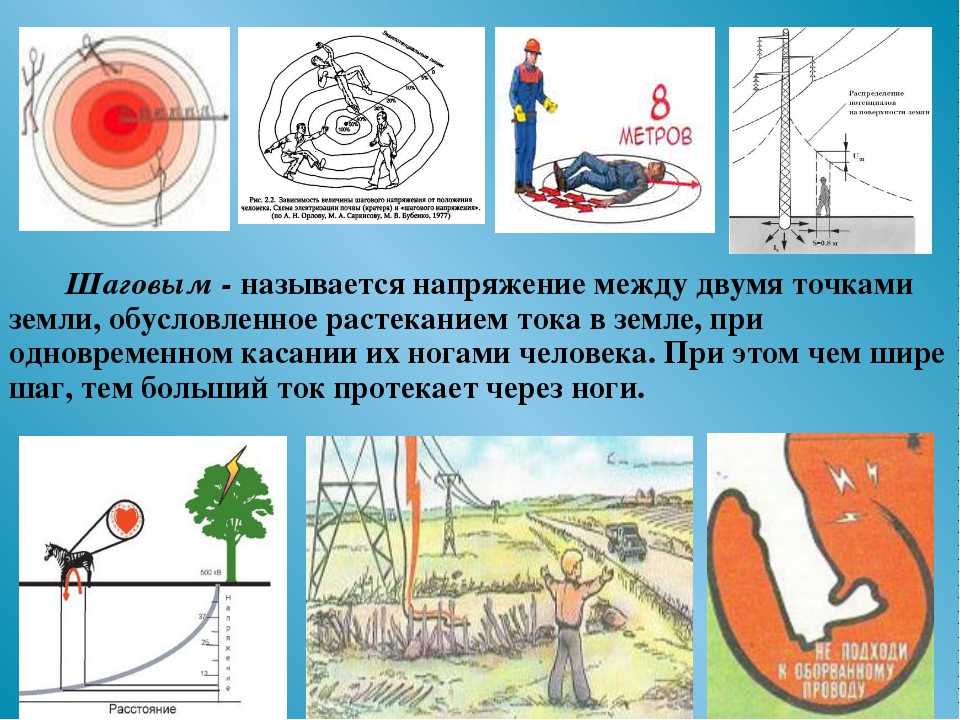

Что такое шаговое напряжение — это напряжение, которое может возникнуть вблизи от упавшего рабочего провода или кабеля, растекаясь по поверхности земли и создавая опасный потенциал между двумя точками, на расстоянии одного шага человека (обычный шаг взрослого мужчины около 80 см). В зависимости от напряжения и расстояния до точки контакта провода и нахождении человека эта величина может достигать от десяти до нескольких тысяч вольт на один шаг.

Часто, после бури упавшие деревья ложатся на воздушные линии, обрывая провода или ломая опоры кидают ВЛ на землю, создавая таким образом причину данного явления, и опасность возникновения потенциала в зоне возможного поражения. Во время таких аварий отключение на подстанции происходит в несколько этапов. Сначала автоматически подается повторно напряжение, проверяя устранилась ли причина. Это нужно в том случае, если возможно причина самоустранилась, освободив линию из своих ветвей или лап в случае мелких животных или птиц, которые по неосторожности перекрыли воздушный изолятор. Нет гарантии что автоматика отработает четко, определив обрыв или провисание провода с качающейся веткой и обесточив линию.

Пересекая линии электропередач убедитесь в отсутствии на вашем пути свисающих проводов и лежащих на деревьях кабелей. По стволу также расходится ток, создавая потенциал вокруг него.

Пример опасной ситуации вы можете просмотреть на видео:

Наглядное действие дерева на ЛЭП

Безопасный выход из зоны поражения

Безопасным считается расстояние более 20 метров от источника высокого потенциала. Несмотря на это, считается, что максимальный радиус поражения шагового напряжения составляет 8 метров, если в месте обрыва опасное напряжение составляет выше 1000 вольт и 5 метров, если значение не превышает 1000 вольт.

В то же время начиная с 380 В и выше, напряжение считается опасным, т.к. способно вызвать такой шаговый потенциал. Чтобы покинуть опасную зону, безопасно выйти, не нужно быстро бежать, делая длинные шаги. Шаговое напряжение увеличивается при увеличении длины шага, и наоборот. Пока ноги рядом угрозы для жизни не возникнет. Выходить из зоны высокого электрического потенциала нужно, переступая с ноги на ногу, делая небольшой шаг в пределах размера ступни (такое перемещение еще называют гусиным шагом). Ни в коем случае не пробуйте выпрыгнуть из зоны поражения на одной ноге. Такой способ выхода конечно действенный, но если вы упадете на руки либо локти, возникнет шаговое напряжение более высокой величины, что может сразу же привести к летальному исходу.

Эффективными средствами защиты при такой опасности считаются галоши и перчатки из диэлектрической резины. Если вдруг под рукой у вас оказались такие средства, обязательно нужно передвигаться в них.

С условиями безопасного выхода из зоны растекания электрического тока вы можете также ознакомиться, просмотрев видеоуроки:

Как передвигаться рядом с обрывом ЛЭП

В каких случаях опасность уменьшается

Как освободить человека?

Если вы были не одни и ваш спутник впереди внезапно упал, попав в зону растекания шагового напряжения, потому что электроток вызвал непроизвольное сокращение мышц ног, не стоит бросаться к нему бегом. Нужно оценить ситуацию и подходить к нему мелкими шагами, обмотав руки сухой одеждой, оттянув пострадавшего из зоны поражения.

Под шаговое напряжение можно попасть и дома, прикоснувшись к включенному в сеть неисправному электроприбору, образовав таким образом электрическую цепь. Для избежания таких несчастных случаев в квартирном щитке необходимо установить УЗО либо организовывать систему заземления вместе с системой уравнивания потенциалов.

Что делать если на ваших глазах человек попал под действие электротока в помещении? Не паниковать, первым делом нужно разорвать цепь, выключив рубильник или автомат питания.  Если нет такой возможности, сухим деревянным предметом, обмотав руки сухой одеждой, помня о своей безопасности, попытаться освободить пострадавшего этим предметом, откинув его или поместив между человеком и источником, чтобы разорвать цепь. На картинках ниже показаны меры, которые нужно предпринять для освобождения пострадавшего, в том числе после поражения шаговым напряжением:

Освободив человека, оттяните его в безопасное место, прощупайте пульс и посмотрите на реакцию зрачков на свет. Вызовите скорую и начинайте экстренную сердечно-легочную реанимацию, искусственное дыхание и массаж сердца, до приезда бригады скорой помощи.

Если пострадавший пришел в сознание положите его набок, чтобы внезапный рвотный рефлекс не попал в дыхательные пути. Более наглядные пошаговые действия вы можете узнать в нашей статье — как оказать помощь при поражении электрическим током. Помните что каждый пункт в правилах, это жизнь или горький опыт пострадавшего.

Азы электробезопасности

Вот и все, что хотелось рассказать вам о том, что такое шаговое напряжение, какая причина его возникновения и что самое главное — как определить опасность и покинуть эту зону. Берегите себя и напоминаем еще раз — обходите стороной оборванные провода, минимум за 8 метров, т.к. на таком расстоянии опасный потенциал снижается до нуля.

Будет полезно прочитать:

• Что такое система уравнивания потенциалов
• Как сделать заземление в частном доме
• Почему стиральная машинка бьет током

Опасности поражения электрическим током: потенциал шага и прикосновения

Кит Пэнкейк и региональный представитель ACRT по безопасности



Шаговый потенциал и потенциал прикосновения представляют собой очень серьезные, реальные опасности, с которыми могут сталкиваться люди, работающие вокруг линий электропередач каждый день. Примеры варьируются от ответа на билет о неработоспособности с проводником на земле, нахождения в непосредственной близости от линейных бригад, работающих с системой, или дерева, соприкасающегося с линией во время проверки цепи.

Возможности безграничны. Понимание того, что делать в такой ситуации, необходимо для обеспечения безопасности.

Ступенчатый потенциал

Ступенчатый потенциал — это состояние, вызванное разницей в напряжении, когда земля или поверхность для ходьбы попадают под напряжение. Это может быть из-за обрыва линии электропередачи, неисправности подземного оборудования и т. д. Точка, где линия касается земли, имеет самое высокое напряжение. По мере удаления от этого источника напряжение падает в зависимости от проводимости поверхности. При ступенчатом потенциале ваша ведущая нога находится под более высоким напряжением, чем задняя нога. Если ваши ноги скрещены, электричество будет проходить через тело, замыкая цепь от более высокого напряжения к более низкому.

Если вы столкнулись с оборванной линией электропередач, поставьте ноги вместе и прыгайте прочь. В качестве альтернативы вы можете шаркать ногами, одна рядом с другой (соприкасаясь) и скользить ногами по земле, никогда не позволяя пятке ведущей ноги проходить мимо носка другой.

Делайте это, пока не окажетесь на расстоянии примерно 33 фута. Если вы находитесь в автомобиле, оставайтесь в нем до тех пор, пока персонал коммунальных служб не сообщит вам, что можно безопасно выйти. Если чрезвычайная ситуация, такая как возгорание автомобиля, должна вынудить вас немедленно покинуть автомобиль, выпрыгните из автомобиля, не касаясь какой-либо поверхности, и прыгайте или шаркайте, как описано выше.

Не полагайтесь на рейтинг опасности поражения электрическим током или маркировку на ботинках или инструментах во избежание травм. Хотя это может снизить риск, грязь или вода на поверхности уменьшат или сведут на нет сопротивление этих предметов. Электрические травмы часто бывают смертельными, а в противном случае могут иметь длительные и разрушительные последствия для здоровья. По данным OSHA, электротравмы являются четвертой по значимости причиной смертей на производстве.

Потенциал прикосновения

Потенциал прикосновения существует, когда часть тела может физически стать частью цепи. Это может быть так же просто, как прикосновение к линии электропередач или прикосновение к объекту, который находится в контакте с линией электропередачи. Главное, что нужно помнить о сенсорном потенциале, это то, что вам не нужно видеть опасность для его существования. На ограждениях проезжей части может быть провод под напряжением в невидимой для вас точке. Это приведет к тому, что вся длина ограждения окажется под напряжением. Цепные заборы, заборы из колючей проволоки и полевые заборы могут простираться на блоки и даже мили. Не прикасайтесь к ним — никогда не знаешь. Зеленые части дерева или древесина с живой тканью также являются хорошими проводниками, и прикосновение к дереву или части дерева, которая контактирует с линией электропередач, может привести к травме или смерти.

Реклама

Лучший способ избежать потенциального прикосновения — следить за своим окружением. Следите за потенциальными опасностями или линиями вниз. Сохранение бдительности снизит риск получения травм от линий или объектов, находящихся под напряжением.



НАИЛУЧШАЯ ПРАКТИКА

1. Ищите воздушные линии электропередач и индикаторы подземных линий электропередач
2. Держитесь на расстоянии 10 футов от воздушных линий.
3. Предположим, что все воздушные линии находятся под напряжением. Никогда не думайте, что к проводу можно прикасаться, даже если он опущен или кажется изолированным.
4. Никогда не прикасайтесь к упавшей воздушной линии электропередач. Позвоните в электроэнергетическую службу, чтобы сообщить об упавших линиях.



Кейт Пэнкейк — менеджер по безопасности, обслуживающий ACRT и Bermex. Он был вовлечен в индустрию UVM в течение 10 лет. Он является сертифицированным ISA лесоводом и специалистом по коммунальным предприятиям, имеет степень бакалавра гуманитарных наук в области географии/ГИС Государственного колледжа Кина и степень бакалавра наук в области науки о дикой природе, рыбе и диких землях и управления ими Технологического университета Теннесси.



Региональные представители ACRT по вопросам безопасности помогают сообщать информацию о безопасности, проводить аудит безопасности, выявлять поведение, связанное с риском, и расследовать инциденты в ACRT. Они активно сотрудничают со всеми полевыми инспекторами, чтобы убедиться, что наш процесс безопасности задействован. Они проводят любые корректирующие действия, способствуют безопасным полевым операциям и обучают тех, кто нуждается в дополнительной помощи.

Потенциал шага вокруг линий электропередач

Чтобы понять потенциал шага и касания, нам сначала нужно понять, как энергия рассеивается на проводящих объектах. В условиях сломанного столба или обрыва провода существуют действительно хорошие проводники, которые обеспечивают путь к земле, включая металлические заборы, влажную почву и лужи. Существуют и другие проводники, которые могут быть не такими хорошими, но все же позволяют току проходить через землю, например, деревья, деревянные заборы и столбы электропередач. Древесина обычно считается изолятором, но влажная древесина проводит электрический ток.

Когда проводник под напряжением падает на сетчатый забор или прямо на землю, объект и прилегающая территория оказываются под напряжением, создавая зону высокого напряжения по отношению к земле. Фактическое напряжение зависит от источника, сопротивления объекта и условий грунта, к которым относятся материал и влажность. Рассеивание напряжения от заземленного проводника или от заземленного конца заземленного объекта, находящегося под напряжением, называется градиентом потенциала земли . Падения напряжения, связанные с этим рассеянием напряжения, называются потенциалами земли. Напряжение быстро уменьшается с увеличением расстояния от заземленного конца.

Еще один способ описать это — пример с камнем, брошенным в пруд. Камень создает рябь, которая постепенно исчезает по мере движения от центра. Напряжение максимально у источника и затухает по мере того, как энергия перемещается по земле.



Потенциал прикосновения

Потенциал прикосновения – это напряжение между любыми двумя точками на теле человека – рука к руке, плечо к спине, локоть к бедру, рука к ноге и так далее. Например, если воздушный провод упадет на автомобиль, и человек коснется автомобиля, ток может пройти от автомобиля под напряжением через человека на землю.



Безопасность превыше всего

В первую очередь следует учитывать, что все оборудование, линии и проводники всегда находятся под напряжением. Будьте осторожны, и если вы заметите оборванные провода или поврежденное электрооборудование, свяжитесь с соответствующими работниками коммунальных служб. Помните, что цепи не всегда отключаются, когда линия электропередач падает на дерево или на землю. Даже если они не искрят и не гудят, упавшие линии электропередач могут убить вас, если вы коснетесь их или даже земли поблизости.



Что делать при дорожно-транспортных происшествиях с участием линий электропередач

Инстинкты могут помочь нам избежать опасности, но в некоторых ситуациях наши естественные наклонности могут привести к трагическим последствиям. Если ваш автомобиль врезается в опору или иным образом обрывает линию электропередач, выходить из машины, за некоторыми исключениями, неправильно до тех пор, пока линия не будет обесточена. Знайте, что нужно предпринять, чтобы спасти свою жизнь:

• Почти всегда лучше оставаться в машине, особенно если линия соприкасается с автомобилем.
• Позвоните или подайте сигнал о помощи. Пользоваться мобильным телефоном безопасно.
• Предупредите других, кто может находиться поблизости, чтобы они держались подальше, и подождите, пока не прибудет энергетик, чтобы убедиться, что питание линии отключено.
• Если линия электропередач все еще находится под напряжением, а вы выходите на улицу, ваше тело становится путем к земле для электричества, и трагическим результатом становится поражение электрическим током. Подождите, пока не прибудет энергетик и не отключит электричество.
• Единственным исключением может быть пожар или другая опасность, например, запах бензина.
