Содержание

Методика измерения сопротивления изоляции | Элкомэлектро

Электролаборатория » Услуги электролаборатории » Методики измерений » Методика измерения сопротивления изоляции

Компания «Элкомэлектро» выполнит измерение сопротивления изоляции и на основании полученной информации составит протоколы проверки. При выполнении замеров используется лучшее современное оборудование. Свои заявки Вы можете оставить через наш сайт, либо связавшись со специалистом электролаборатории по телефону. Проверка сопротивления изоляции будет выполнена оперативно и качественно. С клиентом строго согласуется время, когда лучше всего приступить к выполнению заказа. Ещё до начала проверки сопротивления изоляции Вы можете задать свои вопросы нашим консультантам.

Общие положения

Эта методика используется при определении параметров сопротивления изоляции кабелей, электропроводок и различного электронного оборудования — таких низковольтных установок, как ВРУ, квартирные щитки и др.

С помощью замеров определяются и соответствующие показатели тех материалов, из которых сделаны полы, стены, что позволяет оценить эффективность изоляции объекта в целом. По существующим нормам и правилам сопротивление изоляции кабелей и иных частей электроцепи должна быть не меньше 0,5 МОм. Как только все измерительные работы будут выполнены, полученные данные необходимо внести в протокол проверки сопротивления изоляции проводов, кабелей, обмоток электрических машин.

Все мероприятия по измерению сопротивления изоляции осуществляются строго в соответствии с п. 612.3 ГОСТ Р 50571.16-99. Любые измерения выполняются и будут объективными только в том случае, если электроприборы отсоединены, предохранители вынуты, а лампы выкручены.

В том случае, когда в электроцепи имеются электронные приборы, выполняется измерение сопротивления изоляции между фазными проводниками и нулевыми, которые соединены вместе и заземлены. Такая предосторожность вовсе не случайна, ведь если осуществлять испытания, не соединяя токоведущие проводники, то это в итоге может привести к повреждению электроприборов.

Кроме того, при вычислении параметров изоляции оборудования необходимо ориентироваться на требования, изложенные в п. 1.20. приложения 1 ПЭЭП.

В п. 413.3 Госстандарта ГОСТ Р 50571. 3-94 указывается, что токонепроводящие помещения необходимы для того, чтобы при повреждении основной изоляции нельзя было одновременно прикоснуться к тем участкам, что оказались под совершенно разными потенциалами.

Предъявляемые стандартом требования можно считать выполненными, если стены и пол помещения изолированы, а также соблюдаются следующие условия:

  • Открытые проводящие части между собой и сторонними проводящими частями должны быть удалены на расстояние, равное не менее двух метров. За зоной досягаемости эта дистанция должна как минимум равняться 1,25 метра.
  • Между открытыми и сторонними проводящими частями должен быть создан хороший барьер.
  • Сторонние проводящие части тщательно изолируются.

Сопротивление пола и стен в любой точке помещения не может быть ниже:

  • 50 кОм, если Un электрооборудования составляет не более 500 В.
  • 100 кОм, если Un электрооборудования составляет не более 500 В.

В помещениях с изоляцией требуется осуществить не менее трех измерений. Одно из них проводится в метре от сторонних токопроводящих частей, два других выполняются на большом удалении.

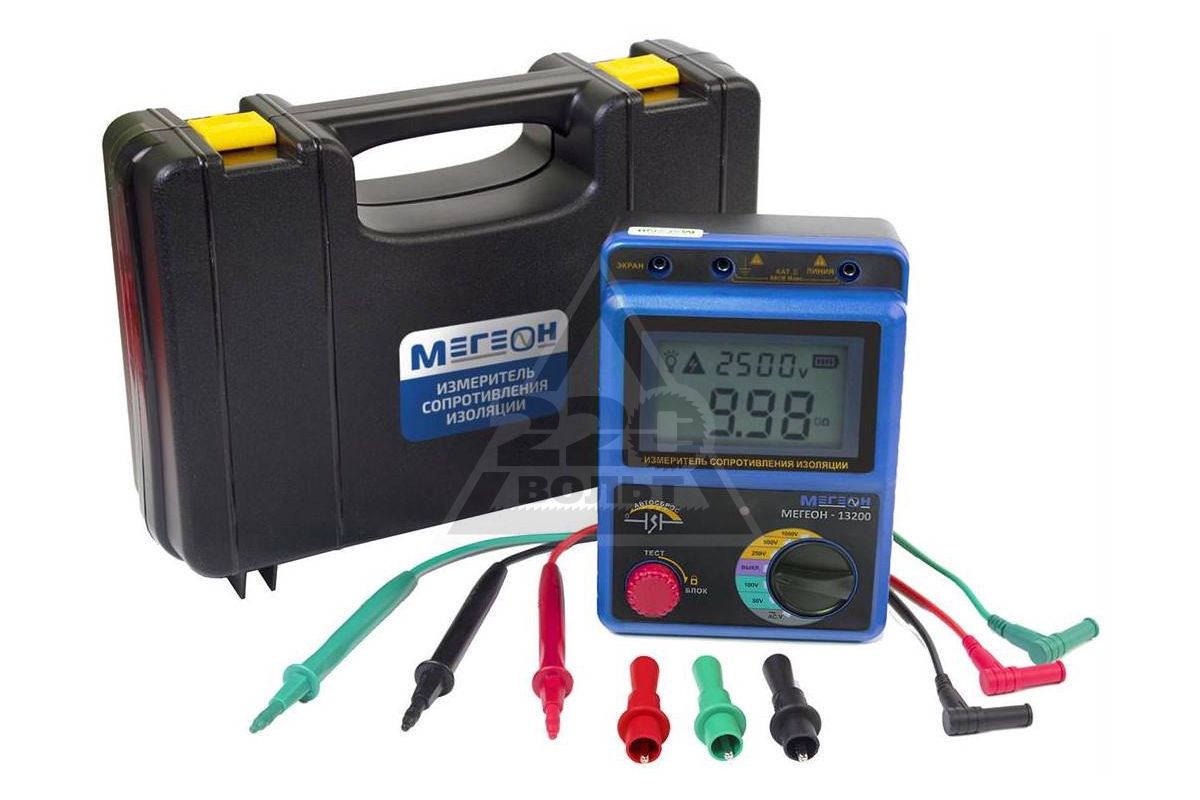

Методы измерения сопротивления изоляции мегаомметром

Один из самых распространенных и используемых видов мегаомметров – М 4100/1-5 на U = 100-250-500-1000-2500 В. Питание данных установок идет от генератора, который приводится в действие вручную. Оборудование также оснащено выпрямителем и логометрическим измерителем. Что касается скорости вращения рукоятки, то в процессе измерения сопротивления изоляции кабеля оптимально делать это с частотой до 120-ти оборотов в минуту.

Вал якоря оснащен эффективным центробежным регулятором, благодаря которому обеспечивается постоянное напряжение, когда увеличивающаяся скорость вращения оказывается выше номинальной.

В соответствии с принятыми стандартами с целью измерения сопротивления изоляции в электроцепи установок используют модифицированные приборы – мегаомметры М 4100/4 и М 4100/3. Они хорошо зарекомендовали себя на практике. Шкала измерений лежит в пределах 0-1000 кОм и 0-200 и 0-100 МОм. Когда измерения проходят в “кОм”, то перемычку на оборудовании требуется подсоединить к зажимам “Л” и “I”. Если измерение сопротивления изоляции кабеля осуществляется на пределе “МОм”, то сопротивление идет к зажимам “Л” и “I”.

Для того чтобы подготовить прибор и убедиться в том, что он функционирует исправно, требуется вынуть его из футляра и поставить горизонтально на устойчивую поверхность. Вращая ручку генератора, поставьте стрелку на “00” шкалы “МОм”.

Когда отклонение стрелки заметно отличается от требуемых отметок, то есть превышает расстояние, то, скорее всего, мегаомметр не исправен и его необходимо отключить. Кроме того, крайне важно, чтобы поверхность крышки была не грязной, так как пыль приводит к неточностям в измерениях при проведении проверки сопротивления изоляции. Кроме того, набившаяся грязь снижает срок службы прибора.

Прежде чем первый раз измерить сопротивление изоляции кабеля, обязательно необходимо изучить прилагаемую к мегаомметру инструкцию.

Это позволит выполнить работу максимально оперативно и качественно.

МIC-1000

Диапазон

Разрешение (q)

Предел допускаемой основной погрешности

50,00…99,90 кОм

0,01 кОм

±3%ФВ±20q

100,0…999,0 кОм

0,1 кОм

1,000…9,990 Мом

0,001 Мом

10,00…99,90 Мом

0,01 Мом

100,0…999,0 МОм

0,1 Мом

1,000…9,990 ГОм

0,001 ГОм

10,00…99,90 ГОм

0,01 ГОм

100,0…110,0 ГОм

0,1 ГОм

МIC-2500

Диапазон

Разрешение (q)

Предел допускаемой основной погрешности

50,00…99,90 кОм

0,01 кОм

±3%ФВ±20q

100,0…999,0 кОм

0,1 кОм

1,000…9,990 Мом

0,001 Мом

10,00…99,90 Мом

0,01 Мом

100,0…999,0 Мом

0,1 Мом

1,000…9,990 ГОм

0,001 ГОм

10,00…99,90 ГОм

0,01 ГОм

100,0…999,0 ГОм

0,1 ГОм

1000…1100ГОм

1 ГОм

Безопасные приемы работы

Измерять сопротивление изоляции кабеля, используя мегаомметры, должны специалисты, имеющие все необходимые допуски и аттестованные по ПОТ РМ-016-2001 и ПЭЭП. Выполнять работу можно только в спецодежде и с обязательным использованием индивидуальных средств защиты. До начала выполнения серии замеров требуется отключить от напряжения объект. Нельзя выполнять замеры при повышенной влажности, например, во время дождя.

Оформление результатов измерений

В соответствии с существующими требованиями ГОСТ Р 50571.16-99, все данные записываются в рабочий журнал. После окончания всех работ составляется протокол испытаний.

Методика измерения и испытания сопротивления изоляции кабелей, обмоток электродвигателей, аппаратов, вторичных цепей и электропроводок, и электрооборудования напряжением до 1кВ — Методики испытаний / Документы — Электротехническая лаборатория, г.Ханты-Мансийск

1. Цель проведения измерения.

Измерения проводятся с целью проверки соответствия сопротивления изоляции установленным нормам.

2. Меры безопасности.

2.1 Технические мероприятия.

До начала и в процессе измерений необходимо выполнять технические мероприятия согласно “Правилам техники безопасности” (ПТБ). При работе с мегомметром необходимо руководствоваться пунктами Б 3.7.17-Б 3.7.22 ПТБ.

2.2 Организационные мероприятия.

Измерения мегаомметром разрешается выполнять в установках напряжением выше 1000В двум лицам, одно которых должно иметь группу по электробезопасности не ниже IV. Работы выполняются по наряду. В установках напряжением до 1000В измерения выполняют два лица, одно из которых должно иметь группу не ниже III. Работы выполняются, в порядке текущей эксплуатации с последующей записью в оперативный журнал.

3. Нормируемые величины.

Периодичность испытаний и минимальная допустимая величина сопротивления изоляции должны соответствовать указанным в нормах испытаний электрооборудования и аппаратов “Правил технической эксплуатации электроустановок потребителей”. Как правило, сопротивление изоляции систем БССН и ФССН измеренное мегаомметром на 250 В должно быть не менее 0,25 Мом, силовых цепей до 500 В (кроме систем БССН и ФССН) измеренное мегаомметром на 500 В должно быть не менее 0,5 МОм, а вторичных цепей — не менее 1МОм. Сопротивление изоляции силовых цепей выше 500 В измеренное мегаомметром на 1000 В должно быть не менее 1.0 МОм, (ГОСТ Р50571.16-99). Сопротивление изоляции электропроводок, в том числе и осветительных сетей измеренное мегаомметром на 1000 В должно быть не менее 0.5 МОм, (ПТЭЭП п. 28.1)

4.
Применяемые приборы.

Для измерения сопротивления изоляции применяются мегаомметры типов: MI 3102H (на напряжение 100 В, 250 В, 500 В 1000 В и 2500 В) и, Е6-24 (на напряжение 500 В 1000 В и 2500 В). Эти приборы имеют собственный источник питания — генератор постоянного тока и позволяют производить непосредственный отсчет показаний в мегаомах и гигаомах.

5. Измерение сопротивления изоляции электрооборудования.

5.1. Измерение сопротивления изоляции силовых кабелей и электропроводок

При измерении сопротивления изоляции необходимо учитывать следующее:

— измерение сопротивления изоляции кабелей (за ис­ключением кабелей бронированных) сечением до 16 мм2 производится мегаомметром на 1000 В, а выше 16 мм2 и бронированных — мегаометром на 2500 В; измерение со­противления изоляции проводов всех сечений производит­ся мегаометром на 1000 В.

При этом необходимо производить следующие замеры:

— на 2 — и 3-проводных линиях — три замера: L-N, N-РЕ, L-РЕ;

— на 4-проводных линиях — 4 замера: L1-L2L3РЕN, L2 — LЗL1РЕN, LЗ-L1L2РЕN, РЕN-L1L2L3, или 6 замеров: L1-L2, L2-L3,
L1-L3, L1-РЕN, L2-РЕN, LЗ-РЕN— на 5-проводных линиях — 5 замеров: L1—L2L3 NРЕ, L2-L1L3NРЕ, LЗ-L1L2РЕ, N-L1L2L3РЕ, РЕ-NL1L2L3, или

10 замеров: L1-L2, L2-L3, L1-L3, L1-N, L2-N, L3-N, L1-РЕ, L2-РЕ, LЗ-РЕ, N-РЕ.

Допускается не проводить измерения сопротивления изоляции в осветительных сетях, находящихся в эксплуа­тации, если это требует значительных работ по демонтажу схемы, в этом случае, не реже 1 раза в год, требуется вы­полнять визуальный контроль совместно с проверкой надежности срабатывания средств защиты от сверхтоков (оп­ределение токов однофазных замыканий в соответствии с п. 1.7.79 ПУЭ).

Если электропроводки, находящиеся в эксплуатации, имеют сопротивление изоляции менее 0,5 МОм, то заклю­чение об их пригодности делается после испытания их пе­ременным током промышленной частоты напряжением 1 кВ в соответствии с приведенными в данном издании рекомендациями.

5.2. Измерение сопротивления изоляции силового элекрооборудования

Значение сопротивления изоляции электрических машин и аппаратов в большой степени зависит от темпе­ратуры. Замеры следует производить при температуре изо­ляции не ниже +5°С кроме случаев, оговоренных специ­альными инструкциями. При более низких температурах результаты измерения из-за нестабильного состояния вла­ги не отражают истинной характеристики изоляции. При существенных различиях между результатами измерений на месте монтажа и данными завода-изготовителя, обус­ловленных разностью температур, при которых проводи­лись измерения, следует откорректировать эти результаты по указаниям изготовителя.

Степень увлажненности изоляции характеризуется ко­эффициентом абсорбции, равным отношению измеренного сопротивления изоляции через 60 секунд после приложе­ния напряжение мегаомметра (R60) к измереннму сопро­тивлению изоляции через 15 секунд (R15),

Кабс = R60/R15

При измерении сопротивления изоляции силовых транс­форматоров используются мегаомметры с выходным на­пряжением 2500 В.

Измерения проводятся между каждой обмоткой и кор­пусом и между обмотками трансформатора.

При этом R60, должно быть приведено к результатам за­водских испытаний в зависимости от разности темпера­тур, при которых проводились испытания.

Значение коэффициента абсорбции должно отличать­ся (в сторону уменьшения) от заводских данных не более, чем на 20%, а его величина должна быть не ниже 1,3 при температуре 10—30°С. При невыполнении этих условий трансформатор подлежит сушке.

Минимально допустимое сопротивление изоляции для установок, находящихся в эксплуатации, приведены в при­ложении 3 ПТЭЭП, таблица 9 а для установок, вводимых в эксплуатацию, — в гл. 1.8. ПУЭ, таблица 8. Сопротивле­ние изоляции ручных электрических машин измеряется относительно корпуса и наружных металлических частей при включенном выключателе.

Корпус электроинструмента и соединенные с ним де­тали, выполненные из диэлектрического материала, на вре­мя испытания должны быть обернуты металлической фоль­гой, соединенной с контуром заземления.

Если сопротивление изоляции при этом будет не менее 10 МОм, то испытание изоляции повышенным напряже­нием может быть заменено измерением ее сопротивления мегаомметром с выходным напряжением 2500 В в течение 1 минуты.

У переносных трансформаторов измеряется сопротив­ление изоляции между всеми обмотками, а также между обмотками и корпусом. При измерениях сопротивления изоляции первичной обмотки, вторичная должна быть зам­кнута и соединена с корпусом.

Сопротивление изоляции автоматических выключате­лей и УЗО производятся:

1. Между каждым выводом полюса и соединенными между собой противоположными выводами полюсов при разомкнутом состоянии выключателя или УЗО.

2. Между каждым разноименным полюсом и соединен­ными между собой оставшимися полюсами при зам­кнутом состоянии выключателя или УЗО.

3. Между всеми соединенными между собой полюсами и корпусом, обернутым металлической фольгой.

При этом для автоматических выключателей бытового и аналогичного назначения (ГОСТ Р50345-99) и УЗО при измерениях по п.п. 1, 2 сопротивление изоляции должно быть не менее 2 Мом, по п. 3 — не менее 5 Мом.

Для остальных автоматических выключателей (ГОСТ Р50030.2-99) во всех случаях сопротивление изоляции дол­жно быть не менее 0,5 МОм.

6. Измерение сопротивления изоляции прибором Е6-24

6.1.
Внешний вид прибора показан на рисунке 1

Рисунок 1

1, 2, 3 — гнезда для подключения кабелей

4 — индикатор

5 — индикатор единиц измерения (сверху вниз соответственно:

— напряжение, В

— сопротивление Гом

— сопротивление Мом

6 — индикатор испытательных напряжений (слева направо соответственно: 500В, 1000В, 2500В)

7 — индикатор заряда батареи

8 — переключатель вкл и выкл состояния прибора

9 — кнопка установки испытательного напряжения

10 — кнопка вывода результатов из памяти

11 — кнопка измерения сопротивления

6. 2.
Перед началом измерений необходимо убедится, что на испытываемом объекте нет напряжения, тщательно очистить изоляцию вблизи точки замера от пыли и грязи и на 2-3 мин. Заземлить объект для снятия с него возможных остаточных зарядов. После окончания измерений испытываемый объект необходимо разрядить кратковременным заземлением.

Для присоединения мегаомметра к испытываемому аппарату или линии следует применять раздельные провода с большим сопротивлением изоляции (обычно не меньше 100 МОм).

Перед пользованием мегаомметр следует подвергнуть контрольной проверке, которая заключается в проверке показания по шкале при разомкнутых и короткозамкнутых проводах. В первом случае стрелка должна находиться у отметки шкалы “бесконечность”, во втором — у нуля.

Для того, чтобы на показания мегаомметра не оказывали влияния токи утечки по поверхности изоляции, особенно при проведении измерении в сырую погоду, мегомметр подключают к измеряемому объекту с использованием зажима Э (экран) мегаомметра. При таком подключении токи утечки по поверхности изоляции отводятся в землю, минуя обмотку прибора.

Значение сопротивления изоляции в большей степени зависит от температуры. Сопротивление изоляции следует измерять при температуре изоляции не ниже +5°С кроме случаев, оговоренных специальными инструкциями. При более низких температурах результаты измерения из-за нестабильного состояния влаги не отражают истинной характеристики изоляции.

При измерении сопротивления изоляции относительно земли с помощью мегаомметра зажим “+” рекомендуется подключать к токоведущей части испытываемой установки, а зажим “-” (земля) к ее корпусу. При измерении сопротивления изоляции электрических цепей, не

соединенных с землей, подключение зажимов мегаомметра может быть любым.

Использование зажима “Э” (экран) значительно повышает точность измерения при больших сопротивлениях изоляции, исключает влияние поверхностных токов утечки и тем самым не искажает результаты измерения.

Для присоединения мегаомметра к испытываемому объекту необходимо иметь гибкие провода с изолированными рукоятками и ограничительными кольцами на концах. Длина проводов должна быть как можно меньшей.

Перед началом измерения необходимо измерить сопротивление изоляции соединительных проводов. Значение этого сопротивления должно быть не менее верхнего предела измерения мегаомметра.

За сопротивление изоляции принимают 60-секундное значение сопротивления R-60, зафиксированное на индикатору мегаомметра через 60 с, которое отсчитывается автоматически.

Перед началом измерений необходимо убедиться: в отсутствии напряжения на испытуемом объекте, в чистоте проверяемой аппаратуры, проводов, кабельных воронок и т.д., а также в том, что все детали с пониженной изоляцией или пониженным испытательным напряжением отключены и закорочены. При наличие на объекте переменного напряжения мегаомметр определит его автоматически. При отсутствии напряжения можно начинать проводить измерения.

6.3. Переключение значения испытательного напряжения 500 В, 1000 В и 2500 В производится кратковременным нажатием кнопки «UR».

6.4. Для проведения измерения необходимо нажать и удерживать кнопку «RX». После отпускания кнопки процесс измерения прекратится. Двойное нажатие кнопки «RX» приводит к её захвату, и процесс измерения будет происходить в течение заданного интервала времени без её удержания (от 1 до 10 минут), выставить который можно кнопками UR и МRх/К после включения мегаомметра при нажатой кнопке «RX». При необходимости досрочного отключения процесса измерения следует повторно нажать кнопку «RX».

6.5. Загорание на индикаторе символа «П» (переполнение) указывает что сопротивление объекта измерения превышает предел показания прибора 99,9 Гом. Так же индикация «П» может появляться при переходных процессах, поэтому в таком случае следует продолжать измерение в течении ещё 10 секунд.

6.6. Отстыковку кабелей от объекта следует проводить не ранее 10 секунд после окончания подачи испытательного напряжения.

7.1. Порядок проведения измерения сопротивления изоляции

Шаг 1 Посредством поворотного переключателя выберите функцию Изоляция.

С помощью кнопок и осуществляется выбор между функциями «R ISO» и «ДИАГНОСТИКА». Выберите опцию «R ISO». Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2 Установите значения следующих параметров и пределов измерения:

Номинальное измерительное напряжение,

Минимальное предельно допустимое значение сопротивления.

Шаг 3 Подключите измерительный кабель к испытываемому объекту. Для проведения измерения сопротивления изоляции следуйте схеме подключения, показанной на рисунке 2. При необходимости обратитесь к меню помощи. Для измерений сопротивления изоляции при напряжении UN= 2,5 кВ должны использоваться специальные измерительные провода, так как испытательный сигнал подается на другие измерительные клеммы, чем при измерениях при UN≤ 1 кВ! Стандартный трехпроводный измерительный кабель, кабель с евро — вилкой и щупы «commander» могут использоваться только при измерениях сопротивления при напряжении UN≤ 1 кВ!


Рисунок.2: Подключение 3-проводного измерительного кабеля и щупа с

наконечником (UN ≤1 кВ)

Для измерений сопротивления изоляции при напряжении UN= 2,5 кВ должен использоваться двухпроводный 2,5 кВ-й измерительный кабель. Подключение в соответствие со схемой подключения, показанной на рисунке 3


Рисунок 3: Подключение двухпроводного 2,5 кВ-го измерительного кабеля (UN =2,5 кВ)

Шаг 4 Перед началом измерений проверьте отображаемые предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите и удерживайте кнопку ТEST, пока результат не стабилизируется. Во время измерений на дисплее отображается фактическое значение сопротивления. После того, как кнопка TEST отпущена, отображается последнее измеренное значение, сопровождающееся оценкой результата в виде «соответствует / не соответствует» (если применяется).

Отображаемые результаты:

R… … … … Сопротивление изоляции,

Um… … … Измерительное напряжение.

Сохраните результаты измерений для дальнейшего документирования.

7.2. Классификация результатов измерения сопротивления изоляции при сохранении

При сохранении, после нажатия кнопки Память, доступны десять подфункций сопротивления изоляции:

ISO L1/PE,

ISO L2/PE,

ISO L3/PE,

ISO L1/N,

ISO L2/N,

ISO L3/N,

ISO N/PE,

ISO L1/L2,

ISO L1/L3,

ISO L2/L3.

Процедура измерения сопротивления изоляции протекает одинаково, в независимости от того, какая подфункция выбрана. Однако важно выбирать соответствующую подфункцию, чтобы в дальнейшем правильно классифицировать результаты измерений для их корректного занесения в протоколы измерений.

8. Оформление результатов измерений.

Результаты измерения сопротивления изоляции проводов, кабелей, обмоток машин и аппаратов записываются в протокол, заключительная часть которого характеризует качество изоляции. Оформленный протокол прилагается к отчету по наладке электрооборудования.

РАЗРАБОТАЛ:

Начальник электролаборатории

Методика измерения сопротивления изоляции / Справка / Energoboard

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий документ разработан для электротехнического персонала электролабораторий, электротехнических участков промышленных объектов, проводящих работы по измерению сопротивления изоляции электрооборудования, проводов и кабелей в действующих и реконструируемых электроустановках для всех потребителей электроэнергии независимо от их ведомственной принадлежности.

2. НО  РМАТИВНЫЕ ССЫЛКИ

В настоящем документе используются ссылки на следующие нормативные документы:

  • Правила технической эксплуатации электроустановок потребителей 1992 г.;
  • Правила техники безопасности при эксплуатации электроустановок потребителей 1994 г.;
  • Правила устройства электроустановок 1986 г.;
  • Нормы испытания электрооборудования и аппаратов электроустановок потребителей 1982 г.;
  • Нормы испытания электрооборудования 1978 г.;
  • ГОСТ 26567-85. Преобразователи электроэнергии полупроводниковые. Методы испытаний;
  • ГОСТ 3345-76. Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции;
  • ГОСТ 3484-88. Трансформаторы силовые. Методы электромагнитных испытаний;
  • ГОСТ 3484.3-83. Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции.



3.ОПРЕ ДЕЛЕНИЯ

3. 1. В настоящей методике используются термины, установленные в ГОСТ 3345-76, ГОСТ 3484.3-83, ГОСТ 3484.1-88, ГОСТ 16504, ГОСТ 23875.

Распр е  дел ительное устройство – распределительное устройство генераторного напряжения электростанции или вторичного напряжения понизительной подстанции района (предприятия), к которому присоединены сети района (предприятия).

Обозн а  чения и сокращения:

  • ВН – обмотки высшего напряжения;
  • СН – обмотки среднего напряжения;
  • НН – обмотки низкого напряжения;
  • НН1, НН2 – обмотки низшего напряжения трансформаторов с расщепленной обмоткой;
  • R15 – пятнадцатисекундное значение сопротивление изоляции в МОм;
  • R60 – одноминутное значение сопротивление изоляции в МОм;
  • ПЭЭП – правила эксплуатации электроустановок потребителей;
  • ПТБЭЭП – правила техники безопасности при эксплуатации электроустановок потребителей;
  • ПУЭ – Правила устройства электроустановок.

4. МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

4.1 Измеряемые показатели

Сопротивление изоляции измеряют мегомметрами (100-2500В) со значениями измеренных показателей в Ом, кОм и МОм.

4.2 Средства измерений

К средствам измерения изоляции относятся мегомметры: ЭСО 202, Ф4100, М4100/1-М4100/5, М4107/1, М4107/2, Ф4101. Ф4102/1, Ф4102/2, BM200/G и другие, выпускаемые отечественными и зарубежными фирмами.

4.3 Требования к квалификации

К выполнению измерений сопротивления изоляции допускается обученный электротехнический персонал, имеющий удостоверение о проверке знаний и квалификационную группу по электробезопасности не ниже 3-й, при выполнении измерений в установках до 1000 В, и не ниже 4-й, при измерении в установках выше 1000 В.

К обработке результатов измерений могут быть допущены лица из электротехнического персонала со средним или высшим специальным образованием.

Анализ результатов измерений должен проводить персонал, занимающийся вопросами изоляции электрооборудования, кабелей и проводов.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  1. При выполнении измерений сопротивления изоляции должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019.80, ГОСТ 12.2.007-75, Правилами эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей.
  2. Помещения, используемые для измерения изоляции, должны удовлетворять требованиям взрыво- и пожарной безопасности по ГОСТ 12.01.004-91.
  3. Средства измерений должны удовлетворять требованиям безопасности по ГОСТ 2226182.
  4. Измерения мегомметром разрешается выполнять обученным лицам из электротехнического персонала. В установках напряжением выше 1000 В измерения производят по наряду два лица, одно из которых должно иметь по электробезопасности не ниже IV группы. Проведение измерений в процессе монтажа или ремонта оговаривается в наряде в строке “Поручается”. В установках напряжением до 1000 В измерения выполняют по распоряжению два лица, одно из которых должно иметь группу не ниже III. Исключение составляют испытания, указанные в п. БЗ.7.20.
  5. Измерение изоляции линии, могущей получить напряжение с двух сторон, разрешается проводить только в том случае, если от ответственного лица электроустановки, которая присоединена к другому концу этой линии, получено сообщение по телефону, с нарочным и т.п. (с обратной проверкой) о том, что линейные разъединители и выключатель отключены и вывешен плакат “Не включать. Работают люди”.
  6. Перед началом испытаний необходимо убедиться в отсутствии людей, работающих на той части электроустановки, к которой присоединен испытательный прибор, запретить находящимся вблизи него лицам прикасаться к токоведущим частям и, если нужно, выставить охрану.
  7. Для контроля состояния изоляции электрических машин в соответствии с методическими указаниями или программами измерения мегомметром на остановленной или вращающейся, но не возбужденной машине, могут проводиться оперативным персоналом или, по его распоряжению, в порядке текущей эксплуатации работниками электролаборатории. Под наблюдением оперативного персонала эти измерения могут выполняться и ремонтным персоналом. Испытания изоляции роторов, якорей и цепей возбуждения может проводить одно лицо с группой по электробезопасности не ниже III, испытания изоляции статора — не менее чем два лица, одно из которых должно иметь группу не ниже IV, а второе — не ниже III.
  8. При работе с мегомметром прикасаться к токоведущим частям, к которым он присоединен, запрещается. После окончания работы необходимо снять остаточный заряд с проверяемого оборудования посредством его кратковременного заземления. Лицо, производящее снятие остаточного заряда, должно пользоваться диэлектрическими перчатками и стоять на изолированном основании.
  9. Производство измерений мегомметром запрещается: на одной цепи двухцепных линий напряжением выше 1000 В, в то время когда другая цепь находится под напряжением; на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В; во время грозы или при ее приближении.
  10. Измерение сопротивления изоляции мегомметром осуществляется на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегомметра. При снятии заземления необходимо пользоваться диэлектрическими перчатками.

6. УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

  1. Измерения изоляции должны проводиться в нормальных климатических условиях по ГОСТ 15150-85 и при нормальном режиме питающей сети или оговоренных в заводском паспорте – техническом описании на мегомметры.
  2. Значение электрического сопротивления изоляции соединительных проводов измерительной схемы должно превышать не менее чем в 20 раз минимально допускаемое значение электрического сопротивления изоляции испытуемого изделия.
  3. Измерение проводят в помещениях при температуре 25±10 °С и относительной влажности воздуха не более 80%, если в стандартах или технических условиях на кабели, провода, шнуры и оборудование не предусмотрены другие условия.

7. ПОДГОТОВКА К ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ



  1. Проверяют климатические условия в месте измерения сопротивления изоляции с измерением температуры и влажности и соответствие помещения по взрыво- пожароопасности для подбора, к соответствующим условиям, мегомметра.
  2. Проверяют по внешнему осмотру состояние выбираемого мегомметра, соединительных проводников, работоспособность мегаомметра согласно техническому описанию на мегомметр.
  3. Проверяют срок действия госповерки на мегомметр.
  4. Подготовку измерений образцов кабелей и проводов выполняют согласно ГОСТ 3345-76.
  5. При выполнении периодических профилактических работ в электроустановках, а также при выполнении работ на реконструируемых объектах в электроустановках подготовку рабочего места выполняет электротехнический персонал предприятия, где выполняется работа согласно правилам ПТБЭЭП и ПЭЭП.

8. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

Отсчет значений электрического сопротивления изоляции при измерении проводят по истечении 1 мин с момента приложения измерительного напряжения к образцу, но не более чем через 5 мин, если в стандартах или технических условиях на конкретные кабельные изделия или на другое измеряемое оборудование не предусмотрены другие требования.

Перед повторным измерением все металлические элементы кабельного изделия должны быть заземлены не менее чем за 2 мин.

Электрическое сопротивление изоляции отдельных жил одножильных кабелей, проводов и шнуров должно быть измерено:

  • для изделий без металлической оболочки, экрана и брони – между токопроводящей жилой и металлическим стержнем или между жилой и заземлением;
  • для изделий с металлической оболочкой, экраном и броней – между токопроводящей жилой и металлической оболочкой или экраном, или броней.

Электрическое сопротивление изоляции многожильных кабелей, проводов и шнуров должно быть измерено:

  • для изделий без металлической оболочки, экрана и брони – между каждой токопроводящей жилой и остальными жилами, соединенными между собой или между каждой токопроводящей; жилой и остальными жилами, соединенными между собой и заземлением;
  • для изделий с металлической оболочкой, экраном и броней – между каждой токопроводящей жилой и остальными жилами, соединенными между собой и с металлической оболочкой или экраном, или броней.

При по ниженном сопротивлении изоляции кабелей проводов и шнуров, отличной от нормативных правил ПУЭ, ПЭЭП, ГОСТ, необходимо выполнить повторные измерения с отсоединением кабелей, проводов и шнуров от зажимов потребителей и разведением токоведущих жил.

При измерении сопротивления изоляции отдельных образцов кабелей, проводов и шнуров, они должны быть отобраны на строительные длины, намотанные на барабаны или в бухты, или образцы длиной не менее 10 м, исключая длину концевых разделок, если в стандартах или технических условиях на кабели, провода и шнуры не оговорена другая длина. Число строительных длин и образ цов для измерения должно быть указано в стандартах или технических условиях на кабели, провода и шнуры.

9. ИЗМЕРЕНИЕ ИЗОЛЯЦИИ ПРЕОБРАЗОВАТЕЛЕЙ

9.1. Измерение электрического сопротивления, изоляции преобразователей проводят в соответствии с требованиями настоящего стандарта, а при воздействии климатических факторов измерение сопротивления изоляции проводят с учетом ГОСТ/16962-71.

Средства измерений: мегомметры и омметры по ГОСТ 16862-71.

Измерение электрического сопротивления изоляции проводят:

  • в нормальных климатических условиях; при верхнем значении температуры окружающей среды после установления в преобразователе теплового равновесия;
  • при верхнем значении относительной влажности.

Сопротивление изоляции измеряют между электрически не соединенными между собой цепями, электрическими цепями и корпусом. В ТУ или конструкторской документации на преобразователи конкретных серий и типов указывают выводы, между которыми должно быть измерено сопротивление и значение постоянного напряжения, при котором проводится это измерение. Если один из выводов или элементов по схеме соединен с корпусом, то эта цепь на время испытаний должна быть разъединена.
При измерении сопротивления изоляции преобразователей должны выполняться следующие условия:

Таблица 1.

Номинальное напряжение цепи, В Напряжение измерительного прибора, В
До 100 включительно
Свыше 100 до 500 включительно
Свыше 500 до 1000 включительно
Свыше 1000
100
250-1000
500-1000
2500
  • перед испытаниями преобразователь должен быть отсоединен от внешних питающих сетей и нагрузки;
  • входные (выходные) выводы преобразователя, конденсаторы, связанные с силовыми цепями, а также анодные, катодные и выводы управления силовых полупроводниковых приборов должны быть соединены между собой или зашунтированы;
  • контакты коммутационной аппаратуры силовых цепей должны быть замкнуты или зашунтированы;
  • электрические цепи, содержащие полупроводниковые приборы и микросхемы, необходимо отключить и, при необходимости, подвергнуть испытаниям отдельно;
  • напряжение измерительного прибора при измерении сопротивления изоляции в зависимости от номинального (амплитудного) значения напряжения цепи выбирают по табл. 1.

При необходимости сопротивление изоляции измеряют при более высоких напряжениях, но не превышающих испытательное напряжение цепи.

Измерение сопротивления изоляции преобразователей, состоящих из нескольких шкафов, допускается проводить отдельно по каждому шкафу.

Если измеряют сопротивление изоляции каждого шкафа и (или) конструктивного узла преобразователя, то значение сопротивления изоляции каждого шкафа и (или) конструктивного узла должно быть указано в ТУ на преобразователи конкретных серий и типов.

Величины минимально-допустимых сопротивлений изоляции для силовых кабелей, выключателей, выключателей нагрузки, разъединителей, вентильных разрядников, сухих реакторов, измерительных трансформаторов, КРУ 6-10 кВ внутренней установки, электродвигателей переменного тока, стационарных, передвижных и комплектных испытательных устройств приведены в табл. 2.

10. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

10.1. Если измерение для кабельных изделий проводилось при температуре, отличающейся от 20 °С, а требуемое стандартами или техническими условиями на конкретные кабельные изделия, значение электрического сопротивления изоляции нормировано при температуре 20 °С, то измеренное значение электрического сопротивления изоляции пересчитывают на температуру 20°С по формуле:

R20=KRt,

где R20 – электрическое сопротивление изоляции при температуре 20 °С, МОм;
Rt – электрическое сопротивление изоляции при температуре измерения, МОм;
К – коэффициент для приведения электрического сопротивления изоляции к температуре 20 °С, значения которого приведены в приложении к настоящему стандарту.

При отсутствии переводных коэффициентов арбитражным методом является измерение электрического сопротивления изоляции при температуре (20±1)°С.

10.2. Пересчет электрического сопротивления изоляции R на длину 1 км должен быть проведен по формуле:

R=R20L,
где R20 – электрическое сопротивление изоляции при температуре 20 °С, МОм;
L – длина испытуемого изделия без учета концевых участков, км.

Коэффициент К приведения электрического сопротивления изоляции к температуре 20 °С.

Погрешность величины сопротивления изоляции подсчитывают по рекомендациям, указанным в технических описаниях и инструкциях по эксплуатации на мегомметры с учетом внешних влияющих факторов.

11. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Результаты измерений вносятся в протоколы испытания кабелей до и свыше 1000 В, а также в протоколы по профилактическим наладочным работам по устройствам РЗА и электрооборудования.

Таблица 2.


Наименование измерений сопротивления изоляций
Нормируемое значение, Мом, не менее Напряжения мегомметра, В Указания
Кабели силовые выше 1000 В Не нормируется 2500 При испытании повышенным напряжением сопротивление изоляции R60 должно быть одинаковым до и после испытаний
Кабели силовые до 1000В 1 1000
Масляные выключатели:
1. Подвижных и направляющих
частей выполненных из органического материала. 3-10кВ, 300 2500
15-150кВ 1000
220кВ 3000
2. Вторичных цепей, в том числе
включающих и отключающих катушек.
1 1000
З.Выключатели нагрузки: измерение сопротивления изоляции включающей и отключающей катушек 1 500-1000 Сопротивление изоляции силовой части не измеряется, а испытывается повышенным напряжением промышленной частоты
4. Разъединители, короткозамыкатели и отделители:     Производится только при положительных температурах окружающего воздуха
1 .Поводков тяг, выполненным
из органических материалов
3-10кВ 300 2500
15-150кВ 1000 2500
220кВ 3000 2500
Измерение сопротивления элемента
вентильного разрядника на напряжение:
    Сопротивление разрядника или
его элемента должно
отличаться не более чем на
30% от результатов измерения
выше 3 кВ и выше   2500
менее 3 кВ   1000 на заводе-изготовителе или предыдущих измерений при эксплуатации
Сухие реакторы. Измерение сопротивления обмоток относительно
болтов крепления
0,5 1000-500 После капитального ремонта.
0,1 1000-500 В эксплуатации
Измерительные трансформаторы
напряжения выше 1000В:
Не нормируется. 2 500 При оценке состояния вторичных обмоток можно ориентироваться на следующие средние значения сопротивления исправной обмотки: у встроенных ТТ – 10 МОм,
у выносных ТТ- 50 МОм
первичных обмоток,
вторичных обмоток
Не ниже 1 вместе с под- соединенными
цепями
1000
КРУ 3-10кВ: первичны е цепи
вторичны е цепи
300 2 500 Измерение выполняется при
полностью собранных цепях
1 500-1000 В
Э лектродвигатели переменного
тока вы ше 660 В
Не   Должны учитываться при необходимости сушки.
нормируется 2500
обм. статора. до 660 В 1 1000
Обмотки статора у эл. двигателей
на напряжение вы ше 3000 В
или мощность более 3000 кВТ
R60/R15 2500 Производится у синхронны х
двигателей и асинхронных двигателей с фазным ротором напряжением 3000 В и выше или
мощностью выше 1000 кВт
Не нормиру- 1000В
Обмотки ротора ется
Стационарные, передвижные, переносные комплектные испытательные установки. Не нормируется 2500
Измерение изоляции цепей и
аппаратуры напр. выше 1000В.

Цепей и аппаратуры на напряжение
до 1000 В
1 1000
Машины постоянного тока:     Сопротивление изоляции обмоток
измерение изоляции обмоток и бандажей до 500В, 0,5 500 измеряется относительно корпуса, а бандажей – относительно корпуса и
выше 500В   1 000 удерживаемых им обмоток вместе с соединенными с ними цепями и кабелями
Силовые и осветительные электропроводки 0,5 1000
Распределительные устройства,
щиты и токопроводы
0,5 1000
Вторичны е цепи управления,
защиты и автоматики
Шинки постоянного тока
1 500-1000
10 500-1000
Каждое присоединение вторичных
цепей и цепей питания приводов
выключателей
1 500-1000
Цепи управления, защиты, автоматики, телемеханики, возбуждения
машин пост. тока на напряжение
500-1000В, присоединенным к цепям главных РУ
1 500-1000 Сопротивление изоляции цепей
напряжением до 60 В, нормаль
но питающихся от отдельных
источников, измеряется мегом-
метром на 500 В и должно быть не менее 0,5 МОм
Цепи, содержащие устройства с
микроэлектронными элементами:

выше 60 В 0,5 500
60 и ниже 0,5 100



Измерение сопротивления изоляции кабельных линий, электрооборудования мегаомметром

ООО «Электролаборатория»  проведет весь комплекс работ по измерению сопротивления изоляции в электросетях и электрооборудовании

Измерение сопротивления изоляции — является обязательным видом измерений, которые должны проводится на некоторых стадиях электромонтажных работ, при пусконаладке и в процессе эксплуатации электрооборудования в электроустановках (а также в жилых и общественных зданиях (помещениях)). Контроль сопротивления изоляции дает возможность оценить состояние изоляции проводов, кабелей и электрооборудования.

Пренебрежение измерением сопротивления изоляции кабеля и электрооборудования, может оказаться чревато для собственника, например: пробой изоляции кабеля (провода, электропроводки), электротравмы (людей, животных (в плоть до летального исхода), возгорание электропроводки (проводов, кабелей), выход из строя электрооборудования (с последующим ремонтом или замены его на новое) и т.д.

Звоните нам! 8 (8442) 98-95-47 и 8 (927) 253-36-76

Измерение сопротивления изоляции мегаомметром

Методика измерения сопротивления изоляции электрооборудования и кабельных линий такова, что для контроля состояния изоляции во многих случаях достаточно произвести замеры мегаомметром. Этот прибор (в зависимости от типа) позволяет измерить сопротивление изоляции при высоком напряжении постоянного тока (100, 500, 1000, 2500 В). Применение ступеней напряжения в приборе, при измерениях, зависит от класса напряжения проверяемого электрооборудования. Полученные значения должны удовлетворять требованиям ПУЭ, ПТЭЭП, ГОСТ Р 50571.16-2007,где обозначены нормы измерения сопротивления изоляции кабеля. В настоящее время существуют мегометры (например ЦС0202 и др.) позволяющие автоматически вычислять и показывать на дисплее степень увлажненности изоляции(коэффициент абсорбции).

Периодичность измерения сопротиления изоляции

Срок службы изоляции проводов, кабелей и оборудования не вечен. В нормальных условиях эксплуатации он может достигать несколько десятков лет, но по “факту” изоляция портится и стареет гораздо быстрее. На состояние изоляции влияют огромное количество факторов, такие как: солнечный свет, температура окружающего воздуха, микроповреждения, повышенное напряжение (гармоники), ток (значение которого выше допустимого), влажность, активные среды, качество диэлектрического материала и т.д.

После проведенных работ по контролю сопротивления изоляции электрооборудования, инженерами электролаборатории, заказчику выдается технический отчет (протокол измерения сопротивления изоляции) установленной формы, содержащий результаты измерений и оценки технического состояния изоляции, а так же заключение о соответствии (не соответствии) измеренных параметров требованиям НТД. Данные документы, как правило интересуют инспекторов Ростехнадзора и МЧС.

Измерение изоляции кабелей мегаомметром

Измерение сопротивления изоляции кабелей мегаомметром

Основным предназначением изоляции является разделение токоведущих жил, а также отделение электрического кабеля от земли. Неисправная изоляция не только приводит к утечкам электротока из электросистемы, но и представляет серьёзную опасность для жизни потребителей электроэнергии.

Измерение сопротивления изоляции

Механические повреждения кабеля могут возникать при его транспортировке на место прокладки, при проведении монтажных работ. За время эксплуатации линий электроснабжения изоляция может также нарушаться под воздействием различных погодных условий (трескаться от мороза или жары, пересыхать, преждевременно стареть). Необходимо должное внимание уделять такому важному мероприятию, как измерение сопротивления изоляции для того, чтобы не допустить неполадок в электросети и возникновения аварийных ситуаций.

Замер сопротивления изоляции для выявления степени изношенности изоляции, обнаружения неисправных участков электрической проводки, в обязательном порядке должен выполняться во всех сетях и на электрических линиях. Своевременная проверка сопротивления изоляции позволяет защитить людей от поражения электротоком и предупреждает возникновение пожаров.

Особенности измерения сопротивления изоляции

Перед тем, как проводить измерение сопротивления изоляции кабелей и проводов, специалисты электролабораторийосуществляют визуальный осмотр электрической проводки, кабелей, проводят обследование мест присоединения проводов к оборудованию, соединений в распределительных коробках. Проводя замер сопротивления изоляции электропроводки, особое внимание уделяется проводам и кабелям, жилы которых подсоединяются к аппаратам защиты. Специалистами используется методика измерения сопротивления изоляции, позволяющая получать точные результаты, которые по окончанию проведения процедуры заносятся в акт замеров сопротивления изоляции.

Для того, чтобы осуществить замер изоляции используется особый прибор – мегаомметр. Измерение изоляции кабеля мегаомметром проводится при полном отключении электрооборудования от проводов и кабелей, которые подлежат обследованию. Выполняя измерение сопротивления изоляции кабелей и проводов необходимо также снять лампы с приборов, предназначенных для освещения, выключатели должны находиться в положении включения. Отключается и электропитание всех проводов и кабелей, измерение изоляции которых производится.

Измерение сопротивления изоляции выполняют между:

  • • фазными проводниками;
  • • фазными проводниками и нейтральными;
  • • фазными проводниками и землёй;
  • • нейтральными проводниками и землёй.

Если проверка сопротивления изоляции выявила не соответствие показаний нормам ПТЭЭП и ПУЭ, то данный кабель обязательно демонтируется.

Измерение сопротивления изоляции кабелей, имеющих фазные жилы, сечение которых – 16мм2 или меньше, выполняется при помощи мегаомметра М4100/4 (проверочное напряжение – 1000В).

Измерение сопротивления изоляции кабелей и проводов, фазные жилы которых имеют сечение больше 16мм2, осуществляется мегаомметром СО 0202/2-Г (проверочное напряжение – 2500В).

Удовлетворительным принято считать сопротивление изоляции линий питания при значении между любыми её проводами не больше 0,5МОм.



Методика измерения сопротивления изоляции

Измерение сопротивления электрической изоляции – наиболее частое измерение при проведении электротехнических работ. Основная цель данного вида измерений – определение пригодности к эксплуатации электрических проводников, электрических машин, электрических аппаратов и электрооборудования в целом.

Сопротивление изоляции зависит от различных факторов. Это и температура окружающей среды, и влажность воздуха, и материал изоляции и т.д. Единица измерения сопротивления – Ом. При замерах сопротивления изоляции величиной обычно является килоОм (1кОм) и мегаОм (1МОм).

Сопротивление изоляции чаще всего измеряют у электрических кабелей, электрической проводки, электродвигателей, автоматических выключателей, силовых трансформаторов, распределительных устройств. Основным прибором для замеров является мегаомметр (мегомметр). Мегаомметры бывают двух основных видов – стрелочные с ручным приводом и электронные с цифровым дисплеем.

В процессе измерений мегаомметр генерирует испытательное напряжение. Стандартные напряжения мегаомметров – 100В, 250В, 500В, 1000В, 2500В. Чаще всего используют мегаомметры на напряжение 1000В и 2500В, реже на 500В.

Проверка исправности мегаомметра

Перед выполнением замеров, необходимо проверить исправность используемого прибора. Для этого выполняется два контрольных замера. Первое измерение проводится при закороченных между собой проводах мегаомметра. В этом случае измеряемая величина должна быть равна нулю. Второе контрольное измерение выполняется при разомкнутых проводах. Измеряемая величина сопротивления должна стремиться к бесконечно большому значению.

Техника безопасности при проведении измерений

При замерах сопротивления изоляции необходимо соблюдать технику безопасности. Во-первых, пользоваться неисправным мегаомметром категорически запрещается. Во-вторых, перед измерением необходимо проверить индикатором или указателем отсутствие напряжения на электрическом кабеле, двигателе или электрооборудовании. При отсутствии напряжения снимается остаточный заряд путём кратковременного заземления тех частей кабеля, двигателя или электрооборудования, которые в рабочем режиме находились под напряжением. Действия по снятию электрического заряда следует также проводить и после каждого замера.

Измерение сопротивления изоляции силовых электрических кабелей и электропроводки

Изоляция электрических кабелей и электрических проводов проверяется сначала на заводе изготовителе, затем перед непосредственной прокладкой, ну и после окончания электромонтажных работ. Количество замеров зависит от количества жил кабеля или провода.

Силовые электрические кабели и провода бывают трёхжильными, четырёхжильными и пятижильными. Три жилы – это или фаза, ноль и провод заземления, или три фазы «A», «B», «C». Четыре жилы – это три фазы плюс ноль (провод заземления или комбинированная жила PEN). Пять жил – это три фазы, нулевой проводник и провод заземления.

Замеры сопротивления изоляции трёхжильного кабеля или провода выполняют следующим образом. Каждая из трёх жил проверяется по отношению к двум другим заземлённым жилам. В итоге получается три замера. Кроме того, можно проверять сопротивление сначала между каждыми двумя жилами, а затем между каждой жилой и «землёй». В этом случае получается шесть замеров.

В случае с четырёхжильным или пятижильным электрическим кабелем (проводом) методика замеров аналогична измерениям трёхжильного проводника, только количество замеров будет несколько больше.

Для того, чтобы измеряемое значение соответствовало действительности, замер выполняется в течение одной минуты. Величина сопротивления изоляции электрического проводника должна быть в пределах государственных норм. Обычно для низковольтных кабелей 220В или 380В она составляет 0,5МОм или 1МОм.

Измерение сопротивления изоляции электрических двигателей

Для электродвигателей проверяется изоляция обмоток статора. В настоящее время наибольшее распространение получили трёхфазные электродвигатели с короткозамкнутым ротором на рабочее напряжение 380В.

У таких двигателей имеется три обмотки статора, которые соединяются между собой либо по схеме треугольника, либо по схеме звезды. Соединение выполняется или внутри корпуса двигателя, или в соединительной коробке двигателя, которая называется «борно». Т.к. в первом случае отсоединить обмотки друг от друга не представляется возможным, то измерение сводится к замеру изоляции всех трёх соединённых обмоток по отношению к корпусу двигателя. Во втором варианте обмотки можно отсоединить друг от друга, после чего выполняется проверка изоляции между обмотками, а также проверка изоляции каждой обмотки по отношению к металлическому корпусу двигателя. Каждый замер выполняется в течение одной минуты. Конечное значение величины должно также соответствовать государственным нормам.

На производстве очень часто применяются достаточно мощные высоковольтные электродвигатели. Замер сопротивления изоляции обмоток таких двигателей часто сводится к определению коэффициента абсорбции, т.е. к определению увлажнённости обмоток. Для этого фиксируется значение после 15 секунд измерения и после 60 секунд. Значение коэффициента абсорбции – это отношение сопротивления R60 к сопротивлению R15. Величина не должна быть менее 1,3.

Измерение сопротивления изоляции силовых трансформаторов

В настоящее время единственным устройством, преобразующим электрическое напряжение из одной величины в другую, является трансформатор. Практически ни одно производство не обходится без силовых питающих трансформаторов. Перед пуском в эксплуатацию каждый такой трансформатор должен пройти высоковольтные испытания. Перед тем, как будут произведены высоковольтные испытания, необходимо выполнить замеры сопротивления изоляции обмоток.

Т.к. у трансформатора есть первичная и вторичная обмотка (обмотки), то проверяется изоляция каждой обмотки по отношению к другой, которая на момент замера должна быть заземлена. Также выполняется замер между первичной и вторичной обмоткой.

Достаточно часто необходимо определить увлажнённость обмоток трансформатора. В таком случае также как и с высоковольтным двигателем, определяется коэффициент абсорбции.

Методика измерения сопротивления изоляции мегаомметром

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

  • Аналоговые (электромеханические) – мегаомметры старого образца. Аналоговый мегаомметр
  • Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек

Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Устройство и принцип работы

Мегаомметр — устройство для измерения сопротивления изоляции проводов и кабелей. При помощи щупов прибор подключается к измеряемой линии, после чего включается. Мегаомметр любого типа содержит источник постоянного напряжения. С его помощью в созданной измерительной цепи он генерирует высокое напряжение, которым и проверяется состояние изоляции кабеля. В зависимости от модели набор калибровочных напряжений может быть разным, могут они подаваться только по одному (более простые и дешевые) или в комбинациях (более сложные и дорогие).

Мегаомметры двух видов — «классический» с динамомашиной и электронный

В данный момент в эксплуатации есть два вида приборов — старого типа со встроенной динамомашиной, которая приводится в действие расположенной на боку прибора ручкой. Есть также электронные мегаомметры, которые могут использовать для создания испытательного напряжения внешние (бытовая электросеть) или внутренние (батарейки, аккумуляторы) источники напряжения. Некоторые модели электронных мегаомметров могут измерять другие электрические параметры сети — напряжение, низкоомное сопротивление и т.п. То есть могут использоваться вместо мультиметра. Правда, у них обычно не очень большой набор калибровочных напряжений для проверки состояния изоляции (обычно это 500 В и 1000 В).

Напряжение калиброванное и его величина выставляется переводом переключателя в нужное положение, выбирается оно в зависимости от типа испытываемого оборудования. Результаты измерений сопротивления изоляции отображаются на шкале (в стрелочных приборах) или на цифровом экране. Для удобства восприятия у стрелочных приборов шкала откалибрована в КОм или МОм.

Схема измерения мегаомметром параметров изоляции кабеля

Принцип работы мегомметра основан на законе Ома: I=U/R, сила тока прямо пропорциональна напряжению и обратно пропорциональная сопротивлению. Во время тестирования необходимо найти сопротивление: R=U/I. Это и проделывает мегаомметр. Он выдает в цепь определенное напряжение (которое вы выставите), измеряет силу тока, пересчитывает и выдает результат на шкале. Это и будет сопротивление изоляции в тестируемой цепи.

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

  • жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
  • на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
  • на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
  • кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
  • если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец – противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
  • мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
  • вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
  • провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение – значение должно быть нулевым, так как изоляции между проводами нет, а если развести – то бесконечность – так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Особенности приборов разных видов

Высокое испытательное напряжение в приборах традиционной конструкции получали с помощью магнитоэлектрического генератора (динамо-машины) постоянного тока. Внутри мегаомметра закреплена небольшая динамо-машинка, а сбоку корпуса есть рукоять. Так как для нормальной работы динамо-машины требуется, чтобы якорь вращался с высокой скоростью, рукоять связана с якорем через шестерёнчатый повышающий редуктор.

Учитывая, что измерения проводятся на протяжении нескольких минут, это нелёгкая работа. Кроме того, корпус прибора не всегда удаётся хорошо закрепить, и стрелка прибора колеблется, затрудняя считывание показаний. Всё это приводит к тому, что пользоваться прибором с ручным приводом непросто. Но у мегаомметров этого типа есть неоспоримое преимущество: они не требуют ни батареек, ни аккумуляторов. Измерения можно производить буквально «в чистом поле».

Позднее появились мегаомметры с возможностью подключения внешнего источника испытательного напряжения. Такие приборы удобно использовать в комплекте передвижных испытательных лабораторий — «летучек». При испытаниях к линии подключают мегаомметр и отдельный источник высокого напряжения. Стабильность внешнего источника позволяет производить продолжительные и точные измерения.

Гораздо удобнее проверять состояние электрооборудования с помощью современных приборов, питающихся от аккумулятора.

Цифровые индикаторы облегчают считывание результата измерения. Микропроцессорный блок не только запоминает результаты, но и позволяет сразу вычислить дополнительные параметры качества изоляции и сопоставить их с таблицами допустимых величин. Даже величина испытательного напряжения задаётся простым поворотом ручки или вводом с клавиатуры.

Правила проведения измерений мегаомметром

Мегаомметр относится к приборам, измеряющим характеристики электрооборудования, связанные с определением возможности его безопасной эксплуатации. А на его выводах при измерениях присутствует опасное для жизни напряжение. Поэтому его применение возможно в случаях:

  1. Прибор должен проходить метрологическую поверку один раз в год.
  2. Пользоваться мегаомметром дозволяется обученному персоналу.
  3. Правом выдачи протокола с заключением о пригодности электропроводки к дальнейшей эксплуатации обладает только лицензированная электротехническая лаборатория. Измерения, проведенные другими лицами, юридической силы не имеют.

Если в вашем распоряжении оказался мегаомметр, то измерять сопротивление изоляции вы можете только по личной инициативе. Закончили монтаж электропроводки соседу, измерили — убедились в отсутствии дефектов. Но если при подключении соседского домика к сети энергоснабжающая организация потребует протокол измерений – ваши труды не зачтутся. Соседу придется вызывать специалистов и платить им деньги за ту же самую работу.

В детских садах, школах, учреждениях и на предприятиях сопротивление изоляции электропроводок измеряется регулярно. Результаты оформляются протоколами, которые требуют представители пожарной охраны и энергонадзора. К протоколам прикладываются регистрационные документы лаборатории, выполнившей измерения. Без них они – никому не нужная бумажка.

Протокол измерения сопротивления изоляции

Если в помещении организации произойдет пожар, первым делом от ее руководителей требуют протоколы измерений изоляции. Если их нет – виновные определяются автоматически. То же происходит и при поражении сотрудника электрическим током. Даже, если он сам засунул в розетку отвертку, держась за ее стержень. Если при расследовании несчастного случая не обнаружится протокол измерений изоляции – проблемы руководству обеспечены.

Тем не менее, мегаомметр – прибор, полезный для людей, занимающихся монтажом электропроводки. Лучше найти дефект сразу, до приезда специально обученных персон. Иначе они приедут еще раз, после устранения дефекта. Искать его самостоятельно персонал лаборатории не обязан. Вернувшись, они заставят владельца выложить дополнительную сумму за труды. Скорее всего, он вычтет ее из вашего гонорара.

После замены электропроводки в квартире измерения изоляции официально не требуются. Поэтому их не помешает выполнить для самоуспокоения, а в глазах клиента ваш рейтинг в итоге только возрастет.

Дополнительные испытания

Испытания с оценкой внешней целостности корпуса трансформатора, анализа трансформаторного масла, вводов, тест встроенных трансформаторов тока силового преобразователя напряжения хоть и носят вспомогательный характер, но должны в обязательном порядке проводится при проведении приемосдаточных работ на объекте.

Кратко о каждом из них рассказывается ниже.

Трансформаторного масла

Масло в системе силового трансформатора напряжения играет роль охлаждающей, изоляционной жидкости в зависимости от типа сборки электроагрегата. К тому же со временем необходимые показатели этого жидкого вещества могут видоизменяться (масло может «стареть»), что негативно может повлиять на правильную работу всего преобразователя напряжения в целом. Поэтому при дополнительных испытаниях трансформаторное масло оценивают по нескольким параметрам:

  • Степень возможного окисления масла;
  • Критический нагрев до режима воспламенения жидкости;
  • Допуски вещества по плотности.

Данные собираются на основе тестов с помощью специальных лабораторных измерителей, которые после испытаний сравнивают с паспортными значениями и в случае серьезных отклонений полученных параметров от заданных, принимают соответствующие меры.

Вводов

Следующим вспомогательным тестом является проверка и осмотр всех контактных вводов силового оборудования на обнаружения явных неисправностей, деформаций или иных дефективных изменений, которых не было на этапе прошлого тестирования.

Ведется обязательная очистка контактных вводов от пыли, грязи и других посторонних веществ, которые могут отрицательно повлиять на работоспособность оборудования.

Встроенных ТТ

Дополнительным обязательным испытанием подвергаются встроенные трансформаторы тока на силовом преобразователе напряжения согласно «ПЭУ» по пунктам. 7.1, 7.3.2, 7.4-7.6. В основу таких тестов входят несколько проверок оборудования:

  • Измерение сопротивления изоляции встроенных ТТ – полученное значение сопротивления должно быть не менее 1 Мом;
  • Тепловизионный контроль ТТ – тест и оценка проводится согласно нормам, указанным в приложении 3 «ПУЭ»;
  • Контроль изоляции под рабочим напряжением.

Все полученные параметры, после проведения их сравнительного анализа с паспортными данным добавляются к основным результатам проверки оборудования занесением в рабочий журнал.

Включение толчком на номинальное напряжение

Перед тестированием трансформатора подобным опытом монтажные, очистные работы с силовым оборудованием должны быть полностью закончены. Первичный анализ и общие мероприятия методики тестов трансформатора должны нести минимум удовлетворительные значения и параметры для проведения включения толчком на номинал напряжения.

Суть вспомогательного испытания состоит в подключении к трансформатору дизель генератора и подача напряжения на него без нагрузки в 3-6 кратной величине толчком в присутствии рабочего персонала, который ведет оценку и анализ всех защит и механизмов силового преобразователя напряжения.

Если срабатывания защит трансформатора на отключение от сети не было, оборудование остается под напряжением на длительный период с дальнейшей его «прослушкой» и анализа работы.

По результатам тестирования полученные данные, выводы о работе силового электрооборудования заносятся в рабочий журнал испытаний.

Инструкция по эксплуатации

Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.

Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.

Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.

Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.

Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.

Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:

Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.
Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках

Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.
Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE

Результаты вносим в протокол измерений.
В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.

По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

Мегаомметр: принцип работы и устройство прибора

Что такое мегаомметр, почему он так называется и каково назначение его пользования? Если расшифровать это слово, мы увидим, что его часть «мега» означает величину измерения, «ом» – единицы электросопротивления, а «метр» – измерять. Таким образом, становится ясно, что мегаометр – это прибор, каким производится испытание электрического сопротивления.

Внутреннее устройство мегаомметра:

  • Генератор тока;
  • Измеряющая головка;
  • Переключатель диапазона измерения;
  • Ограничивающие ток резисторы.

Чтобы выполнить замер, устройство поставляет в проверяемую цепь ток, причем он должен быть постоянным. Переменный тут не годится, так как линии кабелей имеют именно емкостные сопротивления, а конденсаторы умеют проводить переменный ток, что приведет к искажению итогов измерений.

Виды мегаомметров, исходя из напряжения:

  • 100 вольт – нужен для проверки изоляции низковольтных проводов;
  • 500 вольт – для электромашин малой мощности;
  • 1000 вольт – для бытовых осветительных приборов и розеточных модулей;
  • 2500 вольт – для высоковольтных аппаратов и воздушных линий.

Наиболее популярными считаются модели приборов: ЭС0202/2Г, М1101М, М4100, Ф4101, ЭСО 202/2Г, электронный ut512UNI-T.

Мегаоометром можно также прозвонить электродвигатель для проверки целостности его обмоток. Но в основном прозвонка двигателя или какого-либо другого оборудования осуществляется другим прибором – мультиметром.

Впрочем, какой прибор для чего подойдет можно прочитать в технической документации электрооборудования.

Кстати, некоторые мегомметры показывают результат уже через несколько секунд, в то время как истинным итогом считается сопротивление, показанное через 60 сек после начала испытания. Более того, у них нет возможности генерировать напряжение в течение длительного периода. Это тоже плохо, так как за короткое время можно не увидеть все дефекты проводки.

Безопасность при измерениях

Измерения мегаомметром всегда сообщают изолированным проводникам заряды, и чем лучше качество изоляции, тем дольше держится заряд. В целях безопасности обязательно снимают эти заряды при помощи проводов с изолированными рукоятками. Закорачивают точки подсоединения проводов от прибора и каждый из проводников дополнительно замыкают на землю. Цель одна — снять все остаточные заряды для безопасности людей.

Измерение изоляции электроустановок выполнить легче, чем линий и сетей, по причине сосредоточенности и близости к персоналу. Ниже приводится пошаговый порядок действий при измерениях на линиях.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

  • При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
  • Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
  • При подключении щупов необходимо касаться их изолированных участков (рукоятей).
  • После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
  • Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

При вводе кабеля в эксплуатацию, во время и после ремонтных работ, при проблемах с проводкой — во всех этих случаях требуется проверить состояние изоляции кабеля. Обычный мультиметр может только показать наличие проблемы. А конкретный ее масштаб выяснить можно только при помощи специального прибора — мультиметра. Относится этот прибор к разряду профессиональных, но современные устройства могут иметь несколько функций (измерение других параметров электросетей). Так что некоторые владельцы домов, дач, гаражей предпочитают иметь свой. Как проводить измерения, как пользоваться мегаомметром и поговорим дальше.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция – пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление – это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

  • старение изоляции в течении времени
  • увеличенная влажность
  • механические повреждения
  • воздействие агрессивной среды

Безопасная эксплуатация мегаомметра

Любые измерения следует производить только исправным мегаомметром. Устройство должно быть испытанным в лаборатории, где проверяется его собственная изоляция и все комплектующие части. Для испытаний применяется повышенное напряжение, после чего мегаомметру выдается разрешение на работу в течение определенного, ограниченного срока.

С целью поверки мегаомметр направляется в метрологическую лабораторию, где специалисты определяют его класс точности. Прохождение контрольных замеров подтверждается клеймом, наносимым на корпус прибора. В процессе дальнейшей эксплуатации должна соблюдаться сохранность и целостность клейма, особенно даты и номера специалиста, проводившего поверку. В противном случае устройство автоматически попадет в категорию неисправных.

Правильная область применения также гарантирует безопасность при работе с мегаомметром. Перед каждым замером определяется величина выходного напряжения. В первую очередь устройство применяется для испытаний изоляции. С этой целью для проверяемого участка создаются экстремальные условия, когда производится подача не номинального, а завышенного напряжения. Временной период также довольно продолжительный. Это способствует своевременному выявлению возможных дефектов и недопущение их в последующей эксплуатации.

Каждая схема, подлежащая проверке, имеет свои особенности, влияющие на безопасную работу мегаомметра. Поэтому перед подачей на нужный участок высокого напряжения, нужно исключить все неисправности и поломки составляющих элементов. Современное оборудование буквально насыщено полупроводниками, конденсаторами, измерительными и микропроцессорными приборами. Они не рассчитаны на высокое напряжение, создаваемое генератором мегаомметра. Перед проверкой все подобные устройства шунтируются или вовсе извлекаются из схемы. По окончании замеров схема восстанавливается и приводится в рабочее состояние.

Основы испытания сопротивления изоляции

Главная »Новости» Испытание изоляции: мегомметр или тестер Hipot

Отправленный автором p1ws

Существует два распространенных метода проверки изоляции кабелей, проводки и электрического оборудования. Для измерения сопротивления изоляции используется мегомметр. Другой использует тестер для проверки изоляции.Оба подают высокое напряжение переменного или постоянного тока на тестируемое устройство (DUT) и измеряют результирующий ток.

Мегаомметры
Современный мегомметр (или мегомметр) подает постоянное напряжение на тестируемое устройство и измеряет постоянный ток (наноампер или микроампер). Применяя закон Ома, соответствующее значение сопротивления отображается на аналоговом или цифровом дисплее измерителя. Этот инструмент часто называют мегомметром, что является товарным знаком Megger Group в 1907 году.

В типичном мегомметре пользователь может выбрать один из нескольких уровней напряжения.Для кабелей или оборудования с номинальным напряжением до 500 В максимальный испытательный уровень постоянного тока обычно вдвое превышает номинальное напряжение. При номинальном напряжении выше 500 В максимальный уровень ближе к номинальному напряжению (например, 5000 В для системы 4100 В). У производителя оборудования могут быть более конкретные рекомендации по тестированию.

Из-за емкостных и диэлектрических эффектов в ИУ требуется время, чтобы показания стабилизировались после подачи напряжения. Первоначально в показаниях преобладает емкостная зарядка. Токи поглощения могут быть значительными в течение 20 секунд и более.Обычно показания ИК-излучения снимаются через 60 секунд, чтобы эти эффекты исчезли.

Методы
Два метода могут помочь в оценке состояния изоляции. Во-первых, пошагово подавать напряжение. Ухудшенная изоляция будет показывать уменьшение значения IR по мере увеличения испытательного напряжения. Для получения точных результатов следует контролировать время выдержки на каждом этапе. Чтобы упростить эту проверку, некоторые мегомметры включают функцию автоматического повышения напряжения через запрограммированные интервалы.

Другой метод оценки – сравнение показаний ИК-излучения с результатами предыдущих испытаний. Поскольку в мегомметре используется очень низкий испытательный ток, он не повреждает изоляцию. Периодические ИК-испытания позволят выявить ухудшение изоляции с течением времени и необходимость профилактического обслуживания. Для точного сравнения требуются измерения при одинаковом напряжении и времени выдержки. Влага влияет на показания ИК-излучения, поэтому следует соблюдать осторожность, чтобы проводить испытания в аналогичных условиях температуры и влажности.

Параметры
Двумя параметрами, полученными из измерений сопротивления изоляции, являются коэффициент диэлектрического поглощения (DAR) и индекс поляризации (PI). Усовершенствованные цифровые мегомметры имеют специальные функции для измерения и отображения этих параметров. DAR – это ИК на 60 секундах, деленный на ИК на 30 секундах. Значение меньше 1 показывает, что сопротивление уменьшается со временем, что указывает на отказ DUT. Индекс поляризации используется на двигателях и генераторах для оценки количества примесей в обмотках и их чистоты.PI – это IR за 10 минут, деленное на IR за 1 минуту. В некоторых стандартах на оборудование указываются минимальные значения PI. Как правило, достаточно отношения, превышающего 1,5.

Переносные мегаомметры с напряжением до 1000 В доступны от нескольких производителей. Переносные блоки могут питать до 15 кВ. Многоцелевые приборы сочетают ИК-измерения с другими функциями тестирования, такими как мультиметр. На этой фотографии показан типичный портативный мегомметр, портативный мегомметр, мегомметр / цифровой мультиметр и тестер hipot.


Hipot Tester
Тест Hipot (сокращенно от «высокого потенциала») определяет способность электрической изоляции выдерживать обычно возникающие переходные процессы перенапряжения.Тестер hipot подает высокое напряжение на изоляционный барьер DUT и проверяет отсутствие пробоя. Это простой тест типа “прошел / не прошел”, выполняемый как типовое испытание на репрезентативной пробной единице или как стандартное производственное испытание. Максимально допустимая утечка обычно находится в диапазоне от 0,1 до 5 мА или в соответствии с требованиями стандарта на испытания. Фактическое значение утечки для каждого DUT может быть записано для обеспечения качества.

Многие стандарты (например, IEC 60950) определяют испытательное напряжение переменного тока, которое в два раза превышает рабочее напряжение плюс 1000 В.Большинство из них допускают использование переменного или постоянного напряжения. Испытательная установка и процедуры идентичны для переменного и постоянного тока, хотя уровень постоянного тока должен быть равен пиковому напряжению переменного тока. Время проверки обычно составляет 1 минуту, но в некоторых ситуациях, например, при крупносерийных производственных испытаниях, может быть разрешено более короткое время проверки при более высоком напряжении.

Как правило, проверка высокого напряжения выполняется на сетевой проводке электрооборудования. Один вывод тестера подключен к защитному заземлению (заземлению). Другой вывод подключается к проводу питания и нейтрали.Часто тестер hipot имеет встроенную розетку переменного тока для этих подключений (как показано на фото).

Если в проверяемой цепи есть фильтр линии питания, тестер переменного тока может указать неисправность из-за протекания тока на землю через Y-конденсаторы. Стандарт безопасности обычно позволяет пользователю отключать эти конденсаторы перед испытанием или увеличивать верхний предел тока, чтобы компенсировать дополнительную утечку. В качестве альтернативы можно использовать испытательное напряжение постоянного тока. Большинство тестеров hipot также включают нижний предел, чтобы гарантировать сбой теста, если тестируемое устройство не подключено или тест прерывается.В отличие от мегомметров, которые обычно питаются от батарей, почти всем тестерам требуется питание переменного тока.

Таким образом, сопротивление изоляции обычно является полевым измерением для оценки качества изоляции. Hipot-тестирование обычно представляет собой проверку безопасности, выполняемую на заводе для проверки конструкции продукта и производственного процесса. Эта разница определяет, является ли мегомметр или высоковольтный тестер подходящим инструментом для проверки изоляции.

Узнайте, как проводится проверка сопротивления изоляции

Разработанный в начале 20 века тест сопротивления изоляции (IR) является старейшим и наиболее широко используемым тестом для оценки качества изоляции.Проверка сопротивления изоляции – это второй тест, требуемый стандартами испытаний на электрическую безопасность. Тест сопротивления изоляции заключается в измерении сопротивления изоляции тестируемого устройства, при котором фаза и нейтраль замыкаются накоротко. Измеренное сопротивление должно быть выше указанного в международных стандартах предела. Мегаомметр (также называемый тестером сопротивления изоляции, тераомметром) используется для измерения омического значения изолятора при постоянном напряжении с большой стабильностью.

Изоляция не может быть идеальной так же, как что-то не может быть без трения. Это означает, что всегда будет проходить небольшой ток. Это известно как «ток утечки». Это приемлемо с хорошей изоляцией, но если изоляция ухудшится, утечка может вызвать проблемы. Так что же делает изоляцию «хорошей»? Ну, ему нужно высокое сопротивление току, и он должен быть в состоянии выдерживать высокое сопротивление в течение длительного времени

Почему проводится проверка сопротивления изоляции?

Изоляция начинает стареть сразу после ее изготовления.С возрастом его изоляционные свойства ухудшаются. Любые суровые условия установки, особенно с экстремальными температурами и / или химическим загрязнением, ускоряют этот процесс. Напряжения из-за различных факторов, таких как:

  • Электрические напряжения: В основном связаны с повышенным и пониженным напряжением.
  • Механические напряжения: Частые запуски и остановки могут вызвать механические нагрузки.
  • Проблемы с балансировкой вращающегося оборудования и любые прямые нагрузки на кабели и установки в целом.
  • Химическая нагрузка: Близость химикатов, масел, агрессивных паров и пыли в целом влияет на изоляционные характеристики материалов.
  • Напряжения, связанные с колебаниями температуры: В сочетании с механическими напряжениями, вызванными последовательностями пуска и останова, напряжения расширения и сжатия влияют на свойства изоляционных материалов. Эксплуатация при экстремальных температурах также приводит к старению материалов.
  • Загрязнение окружающей среды вызывает ускорение старения изоляции.

Этот износ может снизить удельное электрическое сопротивление изоляционных материалов, тем самым увеличивая токи утечки, которые приводят к инцидентам, которые могут быть серьезными как с точки зрения безопасности (людей и имущества), так и затрат, связанных с остановками производства. Таким образом, важно быстро выявить это ухудшение, чтобы можно было предпринять корректирующие действия. В дополнение к измерениям, проводимым на новом и отремонтированном оборудовании во время ввода в эксплуатацию, регулярные испытания изоляции на установках и оборудовании помогают избежать таких инцидентов за счет профилактического обслуживания.Эти испытания обнаруживают старение и преждевременное ухудшение изоляционных свойств до того, как они достигнут уровня, который может вызвать описанные выше инциденты.

Это испытание часто используется в качестве приемочного испытания заказчиком, при этом заказчик часто указывает минимальное сопротивление изоляции на единицу длины. Результаты, полученные при ИК-тесте, не предназначены для использования при обнаружении локальных дефектов в изоляции, как при истинном тесте HIPOT, а скорее дают информацию о качестве материала, используемого в качестве изоляции.

Производители проводов и кабелей используют испытание сопротивления изоляции для отслеживания процессов производства изоляции и выявления возникающих проблем до того, как переменные процесса выйдут за допустимые пределы.

Что делается во время измерения сопротивления изоляции?

Измерение сопротивления изоляции – это стандартное стандартное испытание, выполняемое для всех типов электрических проводов и кабелей. Его цель – измерить сопротивление изоляции при постоянном напряжении с высокой стабильностью, обычно 50, 100, 250, 500 или 1000 В постоянного тока.Омическое значение сопротивления изоляции выражается в мегомах (МОм). В соответствии с конкретными стандартами испытание сопротивления изоляции может проводиться при напряжении до 1500 В постоянного тока. Благодаря стабильности источника напряжения можно регулировать испытательное напряжение с шагом в 1 вольт.

Стабильность напряжения критична; нерегулируемое напряжение резко упадет при плохой изоляции, что приведет к ошибочным измерениям.

После того, как все необходимые подключения выполнены, вы прикладываете испытательное напряжение в течение одной минуты.В течение этого интервала сопротивление должно падать или оставаться относительно стабильным. В более крупных изоляционных системах будет наблюдаться неуклонное снижение, в то время как меньшие системы останутся стабильными, поскольку емкостные токи и токи поглощения падают до нуля быстрее в меньших системах изоляции. Через одну минуту прочтите и запишите значение сопротивления

.

Выбор ИК-тестеров (Megger):

Напряжение Уровень ИК-тестер
650V 500 В постоянного тока
1.1КВ 1 кВ постоянного тока
3,3 кВ 2,5 кВ постоянного тока
66кВ и выше 5 кВ постоянного тока

Как измеряется сопротивление изоляции?

Измерение сопротивления изоляции выполняется с помощью ИК-тестера. Это портативный инструмент, который представляет собой более или менее омметр со встроенным генератором, который используется для выработки высокого постоянного напряжения. Напряжение обычно составляет не менее 500 В и заставляет ток течь по поверхности изоляции.Это дает показание ИК в омах.

Измерение сопротивления изоляции основано на законе Ома. (R = V / I). Подавая известное постоянное напряжение ниже, чем напряжение для испытания диэлектрика, а затем измеряя протекающий ток, очень просто определить значение сопротивления. В принципе, значение сопротивления изоляции очень велико, но не бесконечно, поэтому, измеряя протекающий слабый ток, мегомметр показывает значение сопротивления изоляции, предоставляя результат в кВт, МВт, ГВт, а также TW (на некоторых моделях).Это сопротивление характеризует качество изоляции между двумя проводниками и дает хорошее представление о рисках протекания токов утечки.

Что ж, если вы смотрите на большое количество ИК-излучения, у вас хорошая изоляция. С другой стороны, если он относительно низкий, значит, изоляция плохая.

Однако это еще не все – на ИК может влиять множество факторов, в том числе температура и влажность. Со временем вам придется провести ряд тестов, чтобы убедиться, что значение IR остается более или менее неизменным.Значение сопротивления изоляции часто выражается в гигаомах [ГОм].

Хорошая изоляция – это когда показания мегомметра сначала увеличиваются, а затем остаются постоянными. Плохая изоляция – это когда показания мегомметра сначала увеличиваются, а затем уменьшаются.

Ожидаемое значение IR попадает на Темп. От 20 до 30 градусов по Цельсию. Если эта температура снизится на 10 градусов по Цельсию, значения ИК-излучения увеличатся в два раза. Если выше температура увеличится на 70 градусов по Цельсию, значения ИК уменьшатся в 700 раз.

Для измерения большого электрического сопротивления измерительное напряжение должно быть намного выше, чем при стандартных измерениях сопротивления.Это напряжение часто находится в диапазоне от 100 до 1000 В постоянного тока, и его нельзя использовать для измерения сопротивления электронных компонентов, поскольку они могут быть повреждены.

Высокое сопротивление

Для измерения сопротивления высокого значения используются методы измерения тока низкого значения. Источник постоянного напряжения применяется к измеряемому сопротивлению, и результирующий ток считывается высокочувствительной схемой амперметра, которая может отображать значение сопротивления.

В нашем ассортименте тестеров сопротивления изоляции используются два типа цепей амперметра, каждая из которых выбирается в зависимости от измеряемых значений сопротивления.

Цепь шунтирующего амперметра

Вход вольтметра, связанный с сопротивлением, образует цепь шунтирующего амперметра. Эта настройка позволяет измерять любое значение I, множество комбинаций чувствительности и значений RI. Эта схема используется для измерения тока высоких значений, которые соответствуют измерению сопротивления низких значений.

Цепь амперметра обратной связи

Эта схема чаще всего используется в наших приборах. Он охватывает измерение сопротивления высоких значений.

Действительно, значение высокого сопротивления зависит от приложенного к нему напряжения. Другие факторы влияют на измерение сопротивления высокого значения. Температура и относительная влажность – два важных параметра, которые влияют на значение сопротивления изолятора.

Разница между испытанием на диэлектрическую прочность и испытанием на ИК-излучение

Испытание на электрическую прочность, также называемое «испытанием на пробой», измеряет способность изоляции выдерживать скачки напряжения средней продолжительности без искрового пробоя.В действительности, этот скачок напряжения может быть вызван молнией или индукцией, вызванной неисправностью в линии электропередачи. Основная цель этого испытания – убедиться, что соблюдаются правила строительства, касающиеся путей утечки и зазоров. Этот тест часто выполняется с применением переменного напряжения, но также может выполняться с постоянным напряжением. Для этого типа измерения требуется высокопроизводительный тестер. Полученный результат представляет собой значение напряжения, обычно выражаемое в киловольтах (кВ). Диэлектрические испытания могут быть разрушительными в случае неисправности, в зависимости от уровней испытаний и доступной энергии в приборе.По этой причине он зарезервирован для типовых испытаний нового или отремонтированного оборудования.

Однако измерение сопротивления изоляции не является разрушающим при нормальных условиях испытаний. Выполняется путем подачи напряжения постоянного тока с меньшей амплитудой, чем при испытании диэлектрика, дает результат, выраженный в кВт, МВт, ГВт или ТВт. Это сопротивление указывает на качество изоляции между двумя проводниками. Поскольку он является неразрушающим, он особенно полезен для контроля старения изоляции в течение срока службы электрического оборудования или установок.Это измерение выполняется с помощью измерителя сопротивления изоляции, также называемого мегомметром

.

Факторы, влияющие на значения сопротивления изоляции:
  • Емкостной зарядный ток: ток, который начинается с высокого уровня и падает после того, как изоляция заряжена до полного напряжения (подобно потоку воды в садовом шланге, когда вы впервые открываете кран).
  • Absorption Current: Также изначально высокий ток, который затем падает (по причинам, обсуждаемым в разделе «Метод сопротивления времени»).
  • Ток проводимости или утечки Небольшой, по существу, постоянный ток как через изоляцию, так и над ней.

Требования безопасности для Измерение сопротивления изоляции
  • Все тестируемое оборудование должно быть отключено и изолировано.
  • Оборудование должно быть разряжено (шунтировано или закорочено) по крайней мере до тех пор, пока подавалось испытательное напряжение, чтобы быть абсолютно безопасным для человека, проводящего испытание.
  • Никогда не используйте Megger во взрывоопасной атмосфере.
  • Убедитесь, что все переключатели заблокированы, а концы кабеля промаркированы должным образом в целях безопасности.
  • При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае при испытании будет выявлено нарушение изоляции, хотя на самом деле это не так.
  • Убедитесь, что все соединения в испытательной цепи затянуты.
  • Концы кабеля, которые необходимо изолировать, должны быть отключены от источника питания и защищены от контакта с источником питания, земли или случайного контакта.
  • Установка защитных ограждений с предупреждающими знаками и открытый канал связи между испытательным персоналом

О Megger:

Мегаомметр обычно оснащен тремя выводами.

  1. Клемма «LINE» (или «L») является так называемой «горячей» клеммой и подключается к проводнику, сопротивление изоляции которого вы измеряете. Помните: эти тесты выполняются при обесточенной цепи.
  2. Клемма «EARTH» (или «E») подключается к другой стороне изоляции, заземляющему проводнику.
  3. Клемма «GUARD» (или «G») обеспечивает обратную цепь, которая обходит счетчик. Например, если вы измеряете цепь, имеющую ток, который вы не хотите включать, вы подключаете эту часть цепи к клемме «GUARD». Это самый простой из тестов.

Почему ультиметр M не используется для измерения сопротивления изоляции?

Мультиметр может измерять различные величины, в том числе электрическое сопротивление, которое измеряется в омах.Его работа, в частности, для измерения сопротивления, обеспечивается действием внутренней батареи (низкое напряжение), которая пропускает небольшой ток через измеряемое сопротивление или, в случае его отсутствия, через проводник или обмотку. Полученное значение в омах относится к электрическому сопротивлению, которое заставляет ток проходить через проводник, и увеличивается в зависимости от его долготы и сечения.

С другой стороны, мегомметр, также известный как Megger, часто используется для измерения сопротивления изоляции изолированного тела.Для своей работы он использует генератор постоянного тока или аккумулятор, способный генерировать значения выходного напряжения до 5000 В. Результаты, полученные при испытании на сопротивление, относятся к сопротивлению изоляции, которое имеет изолированный элемент, относящийся к активному элементу или проводнику.

Несмотря на некоторое сходство между обоими инструментами, сопротивление изоляции в обязательном порядке измеряется с помощью мегомметра (или аналогичного устройства), поскольку он может генерировать высокое напряжение, которое создает момент напряжения в изоляции.Сопротивление изоляции обычно рассчитывается в мега- или тераомах, включая

.

В заключение, мультиметр измеряет электрическое сопротивление проводника (катушки), в то время как мегомметр измеряет сопротивление изоляции изолированной группы (две катушки относительно массы), что не может сделать мультиметр.

Типы испытаний сопротивления изоляции

Кратковременный или точечный тест
В этом методе вы просто подключаете прибор Megger к проверяемой изоляции и используете его в течение короткого определенного периода времени. Вы просто выбираете точку на кривой возрастающего сопротивления. значения; довольно часто значение будет меньше на 30 секунд, больше на 60 секунд.Помните также, что температура и влажность, а также состояние изоляции влияют на чтение.

Если тестируемое устройство имеет очень маленькую емкость, например, короткое замыкание в домашней проводке, то все, что необходимо, – это проверка точечного считывания. В течение многих лет специалисты по техническому обслуживанию использовали правило одного МОм для установления допустимого нижнего предела сопротивления изоляции. Можно сформулировать правило: сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения при минимальном значении в один МОм.

Метод сопротивления времени
Этот метод практически не зависит от температуры и часто может дать вам окончательную информацию без учета прошлых испытаний. Он основан на поглощающем эффекте хорошей изоляции по сравнению с влажной или загрязненной изоляцией. Испытания этим методом иногда называют испытаниями на абсорбцию.

Этот тест имеет ценность еще и потому, что он не зависит от размера оборудования. Увеличение сопротивления чистой и сухой изоляции происходит одинаково, независимо от того, большой или маленький двигатель.Таким образом, вы можете сравнить несколько двигателей и установить стандарты для новых, независимо от их номинальной мощности.

Сопротивление изоляции должно быть выполнено для предотвращения таких опасностей, как поражение электрическим током и короткое замыкание, вызванное тем, что изоляция в электрических устройствах, частях и оборудовании, используемом на промышленных предприятиях, в зданиях и других местах, ухудшается в течение длительного периода использования.

Megger Проверка сопротивления изоляции

Хорошее сопротивление изоляции?

Как известно, хорошая изоляция имеет высокое сопротивление, а плохая изоляция – относительно низкое.Фактические значения сопротивления могут быть выше или ниже в зависимости от таких факторов, как температура или влажность изоляции (сопротивление уменьшается при изменении температуры или влажности).

Помните, что хорошая изоляция имеет высокое сопротивление; плохая изоляция, относительно низкое сопротивление. Фактические значения сопротивления могут быть выше или ниже в зависимости от таких факторов, как температура или влажность изоляции (сопротивление уменьшается при изменении температуры или влажности).

Однако при небольшом ведении записей и здравом смысле вы можете получить хорошее представление о состоянии изоляции, исходя из значений, которые являются лишь относительными.

Измеритель сопротивления изоляции Megger – это небольшой портативный прибор, который дает вам прямое считывание сопротивления изоляции в омах или мегаомах . Для хорошей изоляции сопротивление обычно находится в диапазоне МОм .

Измеритель сопротивления изоляции Megger – это, по сути, измеритель сопротивления высокого диапазона (омметр) со встроенным генератором постоянного тока. Этот измеритель имеет особую конструкцию с катушками тока и напряжения, что позволяет считывать истинные значения сопротивления напрямую, независимо от фактического приложенного напряжения.

Этот метод неразрушающий; то есть не вызывает ухудшения изоляции.

Рисунок 2 – Типичное подключение измерительного прибора Megger для измерения сопротивления изоляции.

Генератор может запускаться вручную или работать от сети для выработки высокого постоянного напряжения, которое вызывает небольшой ток через поверхности проверяемой изоляции ( Рис. 2 ). Этот ток (обычно при приложенном напряжении 500 вольт или более) измеряется омметром, имеющим индикаторную шкалу.

Рис. 3 показывает типичную шкалу, которая показывает возрастающие значения сопротивления слева направо до бесконечности или сопротивление, слишком высокое для измерения.


Что такое «хорошая» изоляция?

Каждый электрический провод на вашем предприятии – будь то двигатель, генератор, кабель, выключатель, трансформатор и т. Д. – тщательно покрыт какой-либо электрической изоляцией. Сам провод обычно медный или алюминиевый, который, как известно, хорошо проводит электрический ток, питающий ваше оборудование.Изоляция должна быть прямо противоположной проводнику: она должна противостоять току и удерживать ток на своем пути по проводнику.

Чтобы понять, что такое испытание изоляции, вам не обязательно вдаваться в математику электричества, но одно простое уравнение – закон Ома – может быть очень полезным для понимания многих аспектов. даже если вы уже сталкивались с этим законом раньше, может быть хорошей идеей пересмотреть его в свете испытаний изоляции.

Цель теста мегомметром

Назначение изоляции вокруг проводника во многом схоже с назначением трубы, по которой проходит вода, и закон электричества Ома легче понять, сравнив его с потоком воды.В Рисунок 1 мы показываем это сравнение. Давление воды от насоса вызывает поток по трубе ( Рис. 1a ). Если труба выйдет из строя, вы потеряете воду и потеряете давление воды. В случае электричества напряжение подобно давлению насоса, заставляя электричество течь по медному проводу ( Рис. 1b ).

Как и в водопроводной трубе, существует некоторое сопротивление потоку, но оно намного меньше вдоль провода, чем через изоляцию.

Рисунок 1 – Сравнение потока воды (а) с электрическим током (б)

Здравый смысл подсказывает нам, что чем больше у нас напряжение, тем больше будет ток. Кроме того, чем меньше сопротивление провода, тем больше ток при том же напряжении. Собственно, это закон Ома, который выражается в виде уравнения:

e = I x R

где,
e = напряжение в вольтах
I = ток в амперах
R = сопротивление в омах

Обратите внимание, однако, что нет идеальной изоляции (то есть с бесконечным сопротивлением), поэтому некоторое количество электричества действительно течет по изоляции или через нее на землю.Такой ток может составлять всего одну миллионную часть ампера (один микроампер), но он является основой оборудования для проверки изоляции. также обратите внимание, что более высокое напряжение имеет тенденцию вызывать больший ток через изоляцию.

Этот небольшой ток, конечно, не повредит хорошей изоляции, но может стать проблемой, если изоляция ухудшится. А теперь подведем итог нашему ответу на вопрос: «Что такое« хорошая »изоляция?»

Мы видели, что, по сути, «хорошее» означает относительно высокое сопротивление току.Используемый для описания изоляционного материала, «хороший» также означает «способность сохранять высокое сопротивление». Таким образом, подходящий способ измерения сопротивления может сказать вам, насколько «хороша» изоляция. Кроме того, если вы регулярно проводите измерения, вы можете отслеживать тенденции к его ухудшению (подробнее об этом позже).


Что приводит к выходу из строя изоляции?

Если электрическая система и оборудование вашего предприятия новые, электрическая изоляция должна быть на высшем уровне. Кроме того, производители проводов, кабелей, двигателей и т. Д. Постоянно улучшают свою изоляцию для промышленных нужд.тем не менее, даже сегодня изоляция подвержена многим воздействиям, которые могут привести к ее выходу из строя – механическим повреждениям, вибрации, чрезмерному нагреву или холоду, грязи, маслу, коррозионным парам, влажности от технологических процессов или просто влажности в душный день.

В той или иной степени эти враги изоляции действуют с течением времени – в сочетании с существующими электрическими напряжениями. По мере развития отверстий или трещин влага и посторонние вещества проникают через поверхность изоляции, создавая путь с низким сопротивлением для тока утечки.

После запуска различные враги стремятся помочь друг другу, пропуская чрезмерный ток через изоляцию . Иногда падение сопротивления изоляции происходит внезапно, например, при затоплении оборудования. Однако обычно она снижается постепенно, при периодической проверке, давая много предупреждений. Такие проверки позволяют проводить плановое восстановление до отказа в обслуживании.

При отсутствии проверок двигатель с плохой изоляцией, например, может не только быть опасным для прикосновения при подаче напряжения, но и может быть перегорел.То, что было хорошей изоляцией, стало частичным проводником.

Ресурс: Справочник Megger

Проверка сопротивления изоляции – Тестер изоляции

Сопротивление изоляции

Сопротивление изоляции (IR) – один из наиболее распространенных тестов двигателей. В нем также больше типов токов, чем думают некоторые пользователи. В самом простом варианте проверка сопротивления изоляции выполняется с помощью ручного измерителя, измеряющего мегаом. Продвинутый тестер строит графики МОм в течение 10 минут или более и отображает напряжение, ток утечки, DAR и отношения PI.Узнайте больше о соотношениях DAR и PI.

При испытании на ИК или МОм измеряется приложенное напряжение и полный ток утечки между обмотками и корпусом двигателя / землей. Закон Ома применяется для расчета сопротивления в МОмах.

R = V / I

Где R – сопротивление в МОмах, V – приложенное напряжение в вольтах, а I – общий результирующий ток в микроамперах (мкА).

Температурный поправочный коэффициент применяется для корректировки мегомного измерения при текущей температуре до значения, которое было бы при стандартной температуре.Согласно стандартам IEEE 43 и ANSI / EASA стандартная температура составляет 40 ° C.

Ток утечки бывшего в употреблении двигателя часто представляет собой поверхностный ток, протекающий в грязи на внешней стороне обмоток. Грязь содержит частицы пыли, масла, жира, влаги и т. Д. Ток проводимости, протекающий через слабую изоляцию заземления к земле, часто затмевается поверхностными токами. Поэтому испытание сопротивления изоляции или измерение МОм иногда называют испытанием на загрязнение. Мегоммы имеют тенденцию падать с увеличением количества грязи.

Измерение МОм на новых двигателях часто не представляет интереса, кроме как проверить отсутствие прямого замыкания на землю. Пользователи часто переходят непосредственно к тесту hipot.

Токи, участвующие в тестах МОм, DAR и PI
  1. I C – Емкостный: Емкостной пусковой ток доводит потенциал двигателя до испытательного напряжения, заряжая его. Этот ток быстро падает и достигает нуля в течение нескольких секунд после достижения испытательного напряжения.Для больших двигателей с высокой емкостью пусковой ток велик. Пределы отказа по общему току утечки должны быть установлены достаточно высокими, чтобы избежать срабатывания предела во время этой начальной фазы испытания. Для получения дополнительной информации о емкостном пусковом токе и о том, как избежать срабатывания предела, см. Hipot Test.
  2. I A – Поглощение: Ток поглощения поляризует изоляцию. Этот ток также падает до нуля или очень близко к нулю в течение от 30 секунд до 1 минуты в двигателях с произвольной обмоткой.Двигатели с формованной обмоткой работают намного дольше из-за слоев изоляции, используемых между витками. Изменение тока поглощения с течением времени – это то, что используется для расчета отношений PI и DAR при испытании сопротивления изоляции.
  3. I G – Электропроводность: ток проводимости протекает между медными проводниками и землей через большую часть изоляции. Этот ток обычно равен нулю, если двигатель новый или неповрежденный. По мере того как изоляция двигателя стареет и треснет или повреждена, может течь ток проводимости в зависимости от приложенного испытательного напряжения.Ток проводимости имеет тенденцию увеличиваться с увеличением напряжения. Этот ток иногда называют током утечки или частью тока утечки.
  4. I L – Поверхностная утечка: Согласно IEEE 43, поверхностная утечка – это ток, протекающий в грязи на поверхности обмоток на землю. В других стандартах он называется током поверхностной проводимости. Более грязный двигатель имеет более высокий ток утечки и более низкий результат в МОм. В двигателях с покрытием для контроля напряжения на концевых обмотках может наблюдаться увеличение поверхностного тока утечки.Через 1 минуту с электродвигателем с произвольной обмоткой или через 5-10 минут с электродвигателем с фасонной обмоткой ток поверхностной утечки обычно является единственным остающимся током, если только изоляция не является слабой или поврежденной.
  5. I T – Итого: общий ток складывается из 4 токов. Тестер двигателя и изоляции измеряет общий ток. Полный ток равен или очень близок к току поверхностной утечки в конце испытания сопротивления изоляции. Это дает оператору хорошее представление о том, насколько загрязнен двигатель.Он также предупреждает оператора о возможном катастрофическом соединении обмоток с землей.
Ток утечки как функция времени

Ток утечки как функция времени

Чтобы определить, является ли ток утечки в первую очередь поверхностным током или он также содержит ток проводимости, необходимо выполнить испытание ступенчатым напряжением или испытание нарастанием. См. Информацию ниже по минимальным уровням МОм. Обратите внимание, что эти тесты могут проводиться при напряжениях ниже, чем нормальное испытательное напряжение постоянного тока, чтобы определить ток проводимости.

Отслеживание измерений МОм во времени Измерения

МОм отслеживаются с течением времени, чтобы помочь определить, когда двигатель или генератор следует ремонтировать. Это выполняется автоматически с помощью мотор-анализатора iTIG III. В оценках ремонта, особенно для более мощных двигателей, используются другие испытания сопротивления изоляции, такие как испытания DAR или PI. Дополнительные испытания – это высоковольтное напряжение постоянного тока, испытания ступенчатого напряжения / линейного изменения, испытания на импульсные перенапряжения и измерение частичных разрядов.

Стандарты и температурная компенсация

ANSI / AR100-2015 и IEEE 43-2013 содержат следующие рекомендации.Двигатели с низкими значениями сопротивления изоляции не рекомендуется подвергать испытаниям высоким напряжением.

Примечание по температурной компенсации

Вышеуказанные пределы относятся к обмоткам при температуре 40 ° C. Результаты испытаний МОм имеют температурную компенсацию, потому что обмотки обычно не имеют этой температуры при испытании. Большинство тестеров изоляции сделают это автоматически, если в тестер введена температура обмотки. Значения сопротивления должны быть компенсированы температурой, если ИК отслеживается с течением времени.Температура также должна быть выше точки росы для точного сравнения результатов.

Согласно наиболее распространенной формуле температурной компенсации сопротивление изоляции падает на 50% на каждые 10 ° C повышения температуры. Таким образом, очевидно, что изоляционные свойства резко ухудшаются при повышении температуры. ИК-излучение 10000 МОм (10 гига Ом) при 20 ° C (~ 68 ° F) падает до 2500 МОм при 40 ° C и до 39 МОм при 100 ° C.

Есть несколько других формул температурной компенсации.Приведенная выше формула, вероятно, наиболее консервативна. Различные типы систем изоляции в двигателях с формованной обмоткой имеют уникальные температурные характеристики. Их можно получить только у производителя двигателя.

Суть в том, что температура оказывает значительное влияние на сопротивление изоляции и должна компенсироваться для достижения наилучших результатов.

Ограничения толкования

Вопрос: Насколько тест №1 лучше, чем тест №2?

Ответ: Кто знает? Разница 0.01µA может быть результатом действия ряда переменных. Эти переменные могут включать температуру, изменения условий окружающей среды, электрические помехи или нестабильность напряжения или тока.

Разница в сопротивлении изоляции велика из-за того, как рассчитывается сопротивление. Единственное физическое изменение – это сила тока, и это изменение очень мало. Некоторые тестеры изоляции отображают ток утечки с точностью до 3 -го числа или даже 4-го -го числа с точностью до 1 нА или 1 пА.Прибор рассчитывает и отображает ИК в терраомах (ТОм). Точность последней цифры (а) не указана или является низкой по уважительной причине. Он слишком зависит от переменных, отличных от тока утечки, который он предназначен для измерения.

Другие советы и подсказки от IEEE 43-2013
  • Перед началом испытания изоляцию обмотки следует разрядить, чтобы избежать ошибок измерения.
  • Для двигателей с покрытием для контроля напряжения, нанесенным на концевые обмотки, может наблюдаться увеличение поверхностного тока утечки и, следовательно, более низкие МОм, чем ожидалось.
  • Для температуры обмотки ниже точки росы невозможно предсказать эффект конденсации на поверхности. Следовательно, поправка на 40 ° C для анализа тенденций вносит значительные ошибки.
  • Для обмоток с прямым водяным охлаждением необходимо удалить воду и тщательно высушить внутренний контур. Изготовитель обмотки может предоставить средства измерения результатов испытания сопротивления изоляции без необходимости слива охлаждающей воды.
  • Рекомендуется минимальное время разряда, в четыре раза превышающее длительность приложения напряжения.Все Electrom Instruments разряжают двигатель через резистор. Для двигателей с напряжением менее 100 В подключение обмотки непосредственно к земле с помощью заземляющего провода прибора, закорачивающего стержня или перемычки немедленно завершит разряд. Для разряда любого остаточного абсорбционного заряда требуется больше времени. Держите двигатели с абсорбирующими зарядами подключенными непосредственно к земле, если с ними будут обращаться вскоре после испытания.
  • Абсорбционный разряд занимает более 30 минут в зависимости от типа изоляции и физических размеров двигателя.
  • Существенное снижение сопротивления изоляции (увеличение измеряемого тока) с увеличением приложенного напряжения является признаком проблем с изоляцией при испытании сопротивления изоляции.
  • Постоянное увеличение ИК-излучения с возрастом указывает на разрушение сцепления изоляционных материалов, особенно если они термопластичные.
  • Когда низкий PI происходит при температурах выше 60 ° C, в качестве проверки рекомендуется второе измерение ниже 40 ° C и выше точки росы.
  • PI может использоваться, чтобы указать, когда процесс высыхания изоляции завершен. Это происходит, когда PI превышает рекомендуемый минимум.
  • Если значение IR при 40 ° C превышает 5000 МОм, PI неоднозначен и не принимается во внимание.

Тестирование сопротивления изоляции от Cole-Parmer

Тестеры сопротивления изоляции Fluke


Тестеры сопротивления изоляции могут использоваться для определения целостности обмоток двигателей, трансформаторов или кабелей , распределительные устройства и электроустановки.Метод испытания определяется типом испытываемого оборудования и причиной испытания. Например, при испытании электрических кабелей или распределительного устройства (оборудование с низкой емкостью) зависящие от времени емкостные токи утечки и поглощения становятся незначительными и почти мгновенно уменьшаются до нуля. Устойчивый ток ток утечки достигается практически мгновенно (минута или меньше), обеспечивая идеальные условия для точечного считывания / кратковременного испытания сопротивления. (Более подробную информацию о токах утечки и испытаниях сопротивления см. В следующих разделах: Что такое сопротивление изоляции и токи утечки и тесты профилактического обслуживания) .С другой стороны, когда тестируемое оборудование представляет собой длинный кабель, большой двигатель или генератор (оборудование с высокой емкостью), зависящие от времени токи сохраняются в течение нескольких часов. Эти токи будут вызывать постоянное изменение показаний счетчика, делая невозможным получение точных устойчивых показаний. Это условие можно преодолеть с помощью теста, который устанавливает тенденцию между показаниями, такого как ступенчатое напряжение или тест на диэлектрическую абсорбцию. Эти тесты зависят не от одного показания, а от набора относительных показаний.Было бы напрасной тратой времени проводить эти испытания на оборудовании с малой емкостью, поскольку зависящие от времени токи быстро уменьшаются, в результате чего все измерения остаются одинаковыми.


Самая важная причина тестирования изоляции – обеспечение общественной и личной безопасности. Выполняя испытание высоким постоянным напряжением между обесточенными токоведущими (горячими), заземленными проводниками и заземляющими проводниками, вы можете исключить возможность опасного для жизни короткого замыкания или замыкания на землю.Этот тест обычно выполняется после первоначальной установки оборудования. Этот процесс защитит систему от неправильно подключенного и неисправного оборудования, а также обеспечит высокое качество установки, удовлетворение запросов потребителей и защиту от пожара или поражения электрическим током.


Вторая по важности причина проверки изоляции – защита и продление срока службы электрических систем и двигателей. С годами электрические системы подвергаются воздействию таких факторов окружающей среды, как грязь, жир, температура, напряжение и вибрация.Эти условия могут привести к нарушению изоляции, что может привести к производственным потерям или даже пожарам. Периодические эксплуатационные испытания могут предоставить ценную информацию о состоянии износа и помочь в прогнозировании возможного отказа системы. Устранение проблем приведет не только к безотказной работе системы, но также продлит срок службы различного оборудования.


Чтобы получить достоверные результаты измерений сопротивления изоляции, электрик должен внимательно осмотреть тестируемую систему.Наилучшие результаты достигаются, когда:

  1. Система или оборудование выводятся из эксплуатации и отсоединяются от всех других цепей, переключателей, конденсаторов, щеток, грозовых разрядников и автоматических выключателей. Убедитесь, что на измерения не влияет ток утечки через переключатели и устройства защиты от сверхтоков.
  2. Температура проводника выше точки росы окружающего воздуха. В противном случае на поверхности изоляции образуется влага, которая в некоторых случаях поглощается материалом.
  3. На поверхности проводника нет углерода и других посторонних веществ, которые могут стать токопроводящими во влажных условиях.
  4. Приложенное напряжение не слишком высокое. При испытании низковольтных систем; слишком высокое напряжение может вызвать перенапряжение или повреждение изоляции.
  5. Тестируемая система полностью разряжена на землю. Время разряда заземления должно примерно в пять раз превышать время испытательного заряда.
  6. Учитывается влияние температуры. Поскольку сопротивление изоляции обратно пропорционально температуре изоляции (сопротивление уменьшается при повышении температуры), зарегистрированные показания изменяются при изменении температуры изоляционного материала.Рекомендуется проводить испытания при стандартной температуре проводника 20 ° C (68 ° F). Как показывает практика, при сравнении показаний с базовой температурой 20 ° C удваивайте сопротивление на каждые 10 ° C (18 ° F) выше 20 ° C или уменьшайте сопротивление вдвое на каждые 10 ° C ниже 20 ° C при температуре. Например, сопротивление 1 МОм при 40 ° C (104 ° F) будет преобразовано в сопротивление 4 МОм при 20 ° C (68 ° F). Для измерения температуры проводника используйте бесконтактный инфракрасный термометр, такой как Fluke 65.


Безопасность – это ответственность каждого, но в конечном итоге она находится в ваших руках. Никакой инструмент сам по себе не может гарантировать вашу безопасность. Максимальную защиту обеспечивает сочетание инструмента и безопасных методов работы. Вот несколько советов по безопасности, которым вы должны следовать:

  • По возможности работайте с обесточенными цепями. Используйте надлежащие процедуры блокировки / маркировки. Если эти процедуры не выполняются или не выполняются, предположите, что цепь находится под напряжением.
  • В цепях под напряжением используйте защитное снаряжение:
    • Используйте изолированные инструменты.
    • Наденьте огнестойкую одежду, защитные очки и изоляционные перчатки.
    • Снимите часы или другие украшения.
    • Встаньте на изоляционный коврик.
  • При измерении напряжения в цепях под напряжением:
    • Сначала зацепите заземляющий зажим, затем прикоснитесь к горячему проводу.Сначала отсоедините горячий провод, а потом – заземляющий.
    • По возможности повесьте или оставьте измеритель. Старайтесь не держать его в руках, чтобы свести к минимуму воздействие переходных процессов.
    • Используйте метод трехточечного тестирования, особенно при проверке, не обесточена ли цепь. Сначала проверьте известную цепь под напряжением. Во-вторых, проверьте целевую схему. В-третьих, снова проверьте цепь под напряжением. Это подтверждает правильность работы вашего глюкометра до и после измерения.
    • Воспользуйтесь уловкой старых электриков: держать одну руку в кармане.Это снижает вероятность замкнутого контура через грудь и сердце.
  • При проведении испытаний изоляции и сопротивления:
    • Никогда не подключайте тестер изоляции к проводам под напряжением или оборудованию под напряжением и всегда следуйте рекомендациям производителя.
    • Выключите тестируемое оборудование, отключив предохранители, переключатели и автоматические выключатели.
    • Отсоедините проводники параллельной цепи, заземленные проводники, заземляющие проводники и все другое оборудование от тестируемого устройства.
    • Емкость разрядного проводника до и после испытания. Некоторые инструменты могут иметь функции автоматического разряда.
    • Проверьте отсутствие тока утечки через предохранители, переключатели и прерыватели в обесточенных цепях. Ток утечки может привести к непоследовательным и неправильным показаниям.
    • Не используйте тестер изоляции в опасной или взрывоопасной атмосфере, так как прибор может вызвать искрение в поврежденной изоляции.
    • Используйте изолированные резиновые перчатки при подключении измерительных проводов.


Во время процедуры тестирования высокое постоянное напряжение, генерируемое при нажатии кнопки тестирования, вызовет протекание небольшого (в микроамперах) тока через проводник и изоляцию. Величина тока зависит от величины приложенного напряжения, емкости системы, общего сопротивления и температуры материала. Для фиксированного напряжения, чем выше ток, тем ниже сопротивление (E = IR, R = E / I). Общее сопротивление – это сумма внутреннего сопротивления проводника (небольшое значение) плюс сопротивление изоляции в МО.

Значение сопротивления изоляции, считываемое измерителем, будет функцией следующих трех независимых субтоков.

Ток утечки проводимости (I L ) Ток проводимости – это небольшая (в микроампер) величина тока, которая обычно протекает через изоляцию, между проводниками или от проводника к земле. Этот ток увеличивается по мере разрушения изоляции и становится преобладающим после того, как ток поглощения (см. Рисунок 1) исчезает. Поскольку он довольно устойчивый и не зависит от времени, это наиболее важный ток для измерения сопротивления изоляции.

Емкостный ток утечки заряда (I C ) Когда два или более проводника соединяются вместе в дорожке качения, они действуют как конденсатор. Из-за этого емкостного эффекта через изоляцию проводника протекает ток утечки. Этот ток длится всего несколько секунд при приложении постоянного напряжения и пропадает после того, как изоляция заряжена до полного испытательного напряжения. В оборудовании с малой емкостью емкостной ток выше, чем ток проводящей утечки, но обычно исчезает к тому времени, когда мы начинаем запись данных.По этой причине важно дать показаниям «стабилизироваться» перед их записью. С другой стороны, при испытании оборудования с высокой емкостью ток утечки емкостного заряда может длиться очень долго, прежде чем исчезнет.

Поляризационный ток утечки поглощения (I A )
Ток поглощения вызван поляризацией молекул внутри диэлектрического материала. В оборудовании с малой емкостью ток в течение первых нескольких секунд велик и медленно снижается почти до нуля.При работе с оборудованием с высокой емкостью или влажной и загрязненной изоляцией в течение длительного времени не будет снижения тока поглощения.

Проверка установки


Электрики и инженеры проводят контрольные испытания, чтобы убедиться в правильности установки и целостности проводов. Контрольное испытание – это простой быстрый тест, используемый для определения мгновенного состояния изоляции. Он не предоставляет диагностических данных, а используемые испытательные напряжения намного выше, чем напряжения, используемые при профилактических проверках.Контрольное испытание иногда называют ТЕСТОМ ГОТОВ / НЕ ПРОДОЛЖАЕТ, потому что он проверяет кабельные системы на ошибки обслуживания, неправильную установку, серьезную деградацию или загрязнение. Установка считается приемлемой, если во время испытаний не произойдет поломки. Выбор испытательного напряжения Контрольное испытание может быть выполнено на оборудовании любой емкости. Он выполняется с одним напряжением, обычно от 500 до 5000 В, в течение примерно одной минуты. Обычно изоляция нагружается при превышении нормального рабочего напряжения, чтобы обнаружить небольшие слабые места в изоляции.Для нового оборудования испытание должно проводиться при напряжении от 60% до 80% заводского испытательного напряжения производителя (выше номинального напряжения и доступно у производителя кабеля). Если вы не знаете заводское испытательное напряжение, проверьте, используя напряжение, примерно в два раза превышающее номинальное напряжение кабеля плюс 1000 вольт. Номинальное напряжение – это максимальное напряжение, которому может подвергаться проводник в течение продолжительного времени, обычно указываемое на проводе. Для однофазных, двухфазных или трехфазных систем кабель рассчитан на фазу-фаза.Этот ранее упомянутый метод следует использовать только для тестирования небольших и новых устройств из-за его способности выдерживать более высокие напряжения. Для более крупного или старого оборудования или проводов используйте испытательное напряжение постоянного тока (см. Таблицу 3). Стандартные контрольные испытательные напряжения постоянного тока (не испытательные напряжения производителя), используемые для испытания вращающегося оборудования, показаны в таблице 1.


Контрольные испытания могут проводиться на оборудовании любой емкости. Он выполняется с одним напряжением, обычно от 500 до 5000 В, в течение примерно одной минуты.Обычно изоляция нагружается при превышении нормального рабочего напряжения, чтобы обнаружить небольшие слабые места в изоляции. Для нового оборудования испытание должно проводиться при напряжении от 60% до 80% заводского испытательного напряжения производителя (выше номинального напряжения и доступно у производителя кабеля). Если вы не знаете заводское испытательное напряжение, проверьте, используя напряжение, примерно в два раза превышающее номинальное напряжение кабеля плюс 1000 вольт. Номинальное напряжение – это максимальное напряжение, которому может подвергаться проводник в течение продолжительного времени, обычно указываемое на проводе.Для однофазных, двухфазных или трехфазных систем кабель рассчитан на фазу-фаза. Этот ранее упомянутый метод следует использовать только для тестирования небольших и новых устройств из-за его способности выдерживать более высокие напряжения. Для более крупного или старого оборудования или проводов используйте испытательное напряжение постоянного тока (см. Таблицу 3). Стандартные испытательные напряжения постоянного тока (не испытательные напряжения производителя), используемые для тестирования вращающегося оборудования, показаны в таблице 1.


Для проведения контрольных испытаний установки используйте следующую процедуру:

  • Используйте мультиметр или функцию измерения напряжения. на мегомметре, чтобы убедиться в отсутствии напряжения в проверяемой цепи.
  • Выберите подходящий уровень напряжения.
  • Подключите один конец черного измерительного провода к общей клемме на измерителе и прикоснитесь измерительным щупом к заземлению или другому проводнику. Иногда полезно заземлить все проводники, не участвующие в тесте. Зажимы типа «крокодил» могут упростить и повысить точность измерений.
  • Подключите один конец красного щупа к клемме вольт / ом на измерителе и подсоедините щуп к проверяемому проводу.
  • Нажмите кнопку тестирования, чтобы подать желаемое напряжение и считать сопротивление, отображаемое на измерителе.Для стабилизации показаний может потребоваться несколько секунд. Чем выше сопротивление, тем лучше.
  • Проверьте каждый проводник относительно земли и против всех других проводников, присутствующих в кабелепроводе. Храните датированные записи измеренных значений в надежном месте.
  • Если некоторые из проводов не прошли проверку, определите проблему или повторно потяните за проводники. Влага, вода или грязь могут привести к снижению сопротивления.

Проверки технического обслуживания могут предоставить важную информацию о настоящем и будущем состоянии проводов, генераторов, трансформаторов и двигателей.Ключ к эффективному тестированию обслуживания – хороший сбор данных. Изучение собранных данных поможет в планировании диагностических и ремонтных работ, что сократит время простоя из-за неожиданных сбоев. Ниже приведены наиболее часто применяемые испытательные напряжения постоянного тока и выполняемые испытания при техническом обслуживании:

Во время кратковременного испытания мегомметр подключается непосредственно к тестируемому оборудованию, и испытательное напряжение подается в течение примерно 60 секунд. Чтобы получить стабильные показания изоляции примерно за одну минуту, испытание следует проводить только на оборудовании с низкой емкостью.Основная процедура подключения такая же, как и для контрольного испытания, а приложенное напряжение рассчитывается по формулам испытательного напряжения постоянного тока. При тестировании хорошего оборудования вы должны заметить устойчивое увеличение сопротивления изоляции из-за уменьшения емкостных токов и токов поглощения. Поскольку температура и влажность могут влиять на показания, измерения предпочтительно проводить выше точки росы при стандартной температуре, примерно 20 ° C / 68 ° F. Для оборудования с номинальным напряжением 1000 В или ниже показание изоляции должно быть не менее 1 МОм.Для оборудования с номинальным напряжением выше 1000 вольт ожидаемое сопротивление должно увеличиваться до одного МОм на 1000 приложенных вольт. Обычно измеренное сопротивление изоляции будет немного меньше, чем значения, зарегистрированные ранее, что приводит к постепенному снижению, как показано на Рисунке 6. Нисходящий наклон является нормальным признаком старения изоляции. Резкий наклон вниз будет указывать на нарушение изоляции или предупреждение о предстоящих проблемах.

DCt – испытательное напряжение постоянного тока, связанное с максимальной изоляцией
напряжение при нормальной работе переменного тока

E pp – Номинальное межфазное напряжение

E pn – Номинальное напряжение между фазами


Испытание ступенчатым напряжением включает испытание сопротивления при различных настройках напряжения.В этом тесте вы прикладываете каждое испытательное напряжение в течение одного и того же периода времени (обычно 60 секунд), отображая записанное сопротивление изоляции. При пошаговом приложении возрастающих напряжений изоляция подвергается повышенному электрическому напряжению, которое может выявить информацию о дефектах изоляции, таких как точечные отверстия, физические повреждения или хрупкость. Хорошая изоляция должна выдерживать увеличение перенапряжения, а ее сопротивление должно оставаться примерно одинаковым во время испытаний с разными уровнями напряжения.С другой стороны, особенно при более высоких уровнях напряжения, поврежденная, потрескавшаяся или загрязненная изоляция будет испытывать повышенный ток, что приведет к снижению сопротивления изоляции. Этот тест не зависит от изоляционного материала, емкости оборудования и температурного воздействия. Поскольку для запуска требуется больше времени, его следует выполнять только после того, как проверка изоляции на месте окажется безрезультатной. Точечный тест имеет дело с абсолютным изменением сопротивления (однократное считывание) во времени, в то время как тест ступенчатого напряжения ищет тенденции сопротивления по отношению к изменяющимся тестовым напряжениям.

Испытание на временное сопротивление не зависит от размера оборудования и температуры. Он сравнивает абсорбционные характеристики загрязненной изоляции с абсорбционными характеристиками хорошей изоляции. Испытательное напряжение прикладывают в течение 10 минут, данные записываются каждые 10 секунд в течение первой минуты, а затем каждую минуту после этого. Интерпретация наклона построенного графика определит состояние изоляции. Постоянное увеличение сопротивления на графике указывает на хорошую изоляцию.Плоская или нисходящая кривая указывает на треснувшую или загрязненную изоляцию.

Другим методом определения качества изоляции является использование теста индекса поляризации (PI). Это особенно ценно для обнаружения попадания влаги и масла, которые оказывают сглаживающее действие на кривую PI, вызывая ток утечки и, в конечном итоге, закорачивают обмотки. Индекс поляризации – это отношение двух показаний сопротивления времени: одно снято через 1 минуту, а другое – через 10 минут. При хорошей изоляции сопротивление изоляции вначале будет низким и будет расти по мере уменьшения емкостного тока утечки и тока поглощения.Результаты получают путем деления значения 10-минутного теста на значение одноминутного теста. Низкий индекс поляризации обычно указывает на проблемы с изоляцией. Когда время тестирования ограничено, сокращенным способом тестирования индекса поляризации является второй тест на коэффициент диэлектрического поглощения (60/30).

Для проверки сопротивления изоляции генераторов, трансформаторов, двигателей и электропроводки мы можем использовать любые из ранее упомянутых тестов профилактического обслуживания.Выберем ли мы точечное считывание, ступенчатое напряжение или испытание на временное сопротивление, зависит от причины тестирования и достоверности полученных данных. При тестировании генераторов, двигателей или трансформаторов каждую обмотку / фазу следует тестировать последовательно и отдельно, в то время как все остальные обмотки заземлены. Таким образом также проверяется изоляция между фазами.

Для проверки сопротивления изоляции якоря и обмотки возбуждения при различных температурах IEEE рекомендует следующую формулу сопротивления изоляции.

Rm – Минимальное сопротивление изоляции, скорректированное до 40 ° C (104 ° F) в MO

Kt – Температурный коэффициент сопротивления изоляции при температуре обмотки, полученный из рисунка 10

кВ – Номинальное напряжение между клеммами машины и клеммами в киловольтах

Для трехфазной системы, испытанной с заземленными двумя другими фазами, зарегистрированное сопротивление каждой фазы следует разделить на два. Затем полученное значение можно сравнить с рекомендованным минимальным сопротивлением изоляции (Rm).


При проверке сопротивления обмоток статора убедитесь, что обмотка статора и фазы отключены. Измерьте сопротивление изоляции между обмотками и обмотками относительно земли. Кроме того, при испытании генераторов или двигателей постоянного тока щетки должны быть подняты, чтобы катушки можно было испытывать отдельно от якоря. В следующей таблице перечислены рекомендуемые минимальные значения сопротивления для различных номинальных напряжений двигателя.


При проверке однофазных трансформаторов проверяйте обмотку на обмотку, обмотку на землю или проверяйте по одной обмотке, а все остальные заземлены.Для трехфазных трансформаторов замените E на EP-P (для трансформаторов, соединенных треугольником) или Ep-n (для трансформаторов со звездой), а кВА на номинальное значение кВА3Ø тестируемой обмотки. Для определения минимального сопротивления изоляции используйте следующую формулу.

R – Минимальное сопротивление изоляции 500 В пост. Тока в течение одной минуты в мегаомах C – Постоянное значение для измерений при 20 ° C (68 ° F) (см. Ниже) E – Номинальное напряжение обмотки. КВА – номинальная мощность испытуемой обмотки. Для трехфазных блоков kVA3Ø = v3 x kVA1Ø


При проверке проводов или кабелей их следует отсоединять от панелей и оборудования, чтобы они были изолированы.Провода и кабели должны быть проверены относительно друг друга и относительно земли (см. Рисунок 4 на странице 4). Ассоциация инженеров по изолированным силовым кабелям (IPCEA) предлагает следующую формулу, которая предлагает минимальные значения сопротивления изоляции.

R – МО на 1000 футов (305 метров) кабеля. На основе испытательного потенциала постоянного тока 500 В, приложенного в течение одной минуты при температуре 15,6 ° C (60 ° F))

K – Постоянная изоляционного материала. (Например: пропитанная бумага-2640, лакированная Cambric-2460, термопластичный полиэтилен-50000, композитный полиэтилен-30000)

D – Наружный диаметр изоляции жилы для одножильного провода и кабеля D = d 2c 2b диаметр одножильного кабеля

d – Диаметр жилы

c – Толщина изоляции жилы

b – Толщина изоляции оболочки

Например, тысяча футов числа 6 A.W.G. Жаростойкий многожильный провод с изоляцией из натурального каучука с толщиной изоляции 0,125 будет иметь K = 10 560 и Log10 (D / d) = 0,373 дюйма. Согласно формуле (R = K x Log10 (D / d), R = 10 560 x 0,373 = 3939 МОм на 1000 футов) ожидаемое минимальное сопротивление изоляции для одиночного проводника на тысячу футов при температуре 60 ° F будет 3939 МОм.

Рабочие, строительные и меры безопасности

Испытание мегомметром также называется испытанием сопротивления изоляции (IRT) или испытанием портативных устройств (PAT).Тестирование PAT проводится специально для Великобритании, Австралии и некоторых частей Европы, где тестирование бытовой техники проводится в общественных местах, таких как отели, дома, больницы, магазины для тестирования электрического оборудования для защиты от повреждений. Основная концепция испытания изоляции полностью основана на испытании изоляции. Тестирование мегомметром происходит от импорта Mega-Ohm, который представляет собой измерение результатов для поиска проверки изоляции. Также компания Megger предоставляет испытательное оборудование для проверки изоляции; тестирование проводится на каком-либо электрическом проводе или электрооборудовании.

Зачем нужен тест Megger?

Все электрические системы, используемые в различных областях, таких как промышленность, больницы, дома, автомобили и т. Д., Соединены между собой электрическими проводами. Необходимо убедиться, что соединения выполнены надлежащим образом с использованием электрических проводов для хорошей изоляции, чтобы защитить электрические системы от любых внутренних или внешних повреждений.

Чтобы проверить правильность подключения, мы используем электрический прибор под названием мегомметр. При испытании изоляции мы посылаем испытательное напряжение вниз через электрическую систему, чтобы проверить, нет ли утечки тока, который прошел через изолированную проводку всех устройств машины.Для этого в большинстве случаев мы посылаем более высокое напряжение, чем стандартное, для испытания проводов давлением и проверки их поведения.

Хорошая аналогия в повседневной жизни – это водопровод и водопровод в нашем доме, когда водопроводчик проверяет, нет ли утечки воды, при установке в доме болтов. Например, если мы рассмотрим водопроводную трубу с манометром и насосом на конце. С другой стороны труба закрывается.

проточная вода в трубе

Случай (i): Водопроводчик хочет показать, что утечки нет, он приложит небольшое давление к трубопроводу.Трубопровод может быть в порядке, а значит, утечки нет.

Дело (ii): Если он применяет большее давление, чтобы узнать о дефектах. Если в трубе есть небольшое отверстие, и вода течет внутри трубы, произойдет некоторая утечка. Это означает потерю воды и отклонение стрелки манометра, на основании чего он может обнаружить и устранить проблему. Таким же образом, если мы проводим испытание под давлением в электрической системе, мы прикладываем высокое напряжение, и манометр используется для измерения сопротивления, где мы следуем закону Ома.


Что такое хорошая изоляция?

По закону Ома

В = ИК …… (1)

В = напряжение; I = текущий ток; R = Сопротивление.

R = V / I …… (2)

Если мы считаем напряжение «V» постоянным, а «I» изменяется, то «R» изменяется.

Аналогично примеру подключения к водопроводу

Где изоляция = труба, по которой течет вода

ток, протекающий внутри кабеля, провод

Случай (i): Если у нас есть небольшой ток при подаче постоянного напряжения , тогда сопротивление упадет.

Случай (ii): Если ток отсутствует, сопротивление будет высоким. В качестве альтернативы, когда мы проводим испытания электрических систем под давлением, необходимо поддерживать более высокое значение сопротивления. Что является условием хорошей изоляции?

Что такое тестирование Megger?

Megger – это электрический прибор, который используется для проверки сопротивления изоляции и обмоток машин, чтобы защитить все электрическое оборудование от серьезных повреждений.

Процедура проверки мегомметром

Чтобы измерить утечку тока в проводе, мы пропускаем ток через устройства; мы проверяем уровень электрической изоляции любого устройства, такого как двигатель, кабель и трансформатор.Результат этого можно измерить в мегаомах.

Работа Megger

  • Для электрических систем с высоким напряжением для тестирования требуется от 1000 В до 5000 В.
  • Подключение отклоняющей катушки должно быть последовательным, чтобы протекающий ток протестировал цепь.
  • Эта цепь подключена к катушке ПК.
  • Для защиты цепи два резистора (резистор катушки тока и резистор катушки давления) подключены последовательно, а также
  • с использованием двух катушек, таких как катушка управления и отклоняющая катушка.
  • В мегомметре с ручным управлением испытательное напряжение генерируется эффектом электромагнитных помех.
  • При повышении напряжения стрелка отклонения показывает на бесконечность. Точно так же, если ток увеличивает отклонение
  • , указатель показывает ноль.

Следовательно

Момент α Напряжение,… .. (3)

Момент α 1 / Ток. …. (4)

При коротком замыкании указатель показывает 0 показаний.

Блок-схема Megger

Megger Test for Cables

Проверка сопротивления изоляции кабеля с помощью мегомметра – это проверка целостности цепи, при которой питание цепи отключено.

Например, если кабель имеет емкость 5 А, мы можем послать ток меньше или равный 5 А, но не более этого. Если мы отправим более 5 ампер, это может привести к выходу из строя кабеля. Поэтому мы проводим испытание сопротивления изоляции, чтобы узнать, какое сопротивление она может выдержать. Сопротивление изоляции всегда измеряется в мегаомах. Устройство, используемое для измерения ИК-излучения, известно как Меггер.

Токоведущий кабель

Этот кабель применяется в энергосистемах, где мы проводим ИК-тест для надлежащего обслуживания системы.Чтобы мы могли знать значение IR для лучшей производительности.

Megger Test для кабелей
Construction

Megger – это генератор постоянного тока. Он состоит из трех клемм:

  • Линейная клемма,
  • Защитная клемма,
  • и клемма заземления.

В приведенной выше схеме ограждение подключается поверх изолятора, линейный вывод подключается к проводнику, который должен быть проверен, а заземляющий контакт заземляется.

Более высокое сопротивление = более высокая изоляция = отсутствие тока.

Шаги

  • Подключите цепь, как описано выше.
  • Нажмите кнопку тестирования на мегомметре, мегомметр будет генерировать ток.
  • Этот ток течет по кабелю, сопротивление в шкале находится в диапазоне от 35 до 100 МОм.
  • Обратите внимание, чтобы поддерживать этот контакт в течение 30–60 секунд.
  • Допустимое ИК-излучение для электрического кабеля = 1 МОм для 1000 В.

Результат

Если показанный диапазон составляет от 35 до 100 МОм, это означает, что это хороший изолятор.

Megger Test for Transformer

Трансформатор – это электрическое устройство, в основе которого лежит принцип взаимной индукции. Испытание на ИК-излучение выполняется, чтобы убедиться в отсутствии утечки магнитного потока в трансформаторе.

мегомметр-тест-трансформатор
Порядок работы

Ниже приведены шаги для проверки изоляции трансформатора,

  • Шаг 1 : Снимите все клеммные соединения.
  • Шаг 2: Соединение между двумя выводами мегомметра и LV – низкое напряжение и HV – высокое напряжение вводятся шпильками трансформатора.Так что мы можем записать диапазоны значений IR от LV до HV.
  • Шаг 3: Соединение между выводами мегомметра и шпилькой высоковольтного ввода трансформатора и клеммой заземления трансформатора. IR измеряется между обмотками трансформатора высоковольтного заземления.
  • Шаг 4: Когда выводы мегомметра подключены к трансформатору, шпилька проходного изолятора низкого напряжения и клемма заземления трансформатора. IR измеряется между обмоткой низкого напряжения – землей.

Результат

  • Значения IR записываются каждые 10 секунд, 15 секунд и 1 минуту.
  • При увеличении приложенного напряжения значение сопротивления изоляции также увеличивается.
  • Коэффициент поглощения задается как значение 1 мин / 15 сек.
  • Поляризация индекса составляет 10 мин. Значение / 1 мин.
Меры безопасности при выполнении теста мегомметром
  • Используйте мегомметр для более высокого сопротивления
  • Пока устройство находится в режиме тестирования, не прикасайтесь к проводам.
  • Перед подключением мегомметра убедитесь, что электрическая система отключена.
Преимущества теста Megger

Преимущества прибора Megger для тестирования:

  • Можно уменьшить количество аварийных отказов в энергосистеме
  • Ремонт можно спрогнозировать заранее
  • Прогнозирование ведет к большему продлению срока службы электрической системы , который проходит тестирование.

Здесь мы описали, почему мы проводим тестирование сопротивления изоляции или мегомметр для электрических систем, а также мы видели, как сопротивление изоляции или процедуру тестирования мегомметром и результаты, выполненные на кабеле и трансформаторе, а также меры предосторожности и преимущества.Возникает вопрос: почему бы нам не использовать мультиметр для проверки электрической системы вместо мегомметра?

Испытание сопротивления изоляции | Цветность

При испытании сопротивления изоляции (IR) измеряется общее сопротивление между любыми двумя точками, разделенными электрической изоляцией. Таким образом, испытание определяет, насколько эффективно диэлектрик (изоляция) сопротивляется прохождению электрического тока. Такие испытания полезны для проверки качества изоляции не только при первом производстве продукта, но и в течение долгого времени по мере его использования.

Выполнение таких испытаний через регулярные промежутки времени может выявить надвигающиеся нарушения изоляции до их возникновения и предотвратить несчастные случаи с пользователем или дорогостоящий ремонт изделия.

Как показано на Рисунке 15, двухпроводное незаземленное соединение является рекомендуемой установкой для тестирования незаземленных компонентов. Это наиболее распространенная конфигурация для тестирования 2-контактных устройств, таких как конденсаторы, резисторы и другие дискретные компоненты.

Как показано на Рисунке 16, 2-проводное заземленное соединение является рекомендуемым подключением для тестирования заземленных компонентов.Заземленный компонент – это компонент, в котором одно из его соединений идет на землю, тогда как незаземленный компонент – это компонент, в котором ни одно соединение не идет на землю. Измерение сопротивления изоляции кабеля в водяной бане является типичным применением 2-проводного заземленного соединения.

Процедура измерения

Проверка сопротивления изоляции обычно состоит из четырех этапов: зарядки, выдержки, измерения и разрядки. Во время фазы заряда напряжение нарастает от нуля до выбранного напряжения, что обеспечивает время стабилизации и ограничивает пусковой ток тестируемого устройства.Как только напряжение достигнет выбранного значения,

Затем можно позволить напряжению

оставаться на этом уровне до начала измерений.

После измерения сопротивления в течение выбранного времени тестируемое устройство снова разряжается до 0 В во время последней фазы.

Измерители сопротивления изоляции

обычно имеют 4 выходных соединения – заземление, экран, (+) и (-) – для различных применений. Выходное напряжение обычно находится в диапазоне от 50 до 1000 вольт постоянного тока.При выполнении теста оператор сначала подключает тестируемое устройство, как показано на рисунках 15 или 16.

Прибор измеряет и отображает измеренное сопротивление. При подаче напряжения через изоляцию сразу же начинает течь ток. Этот ток имеет три компонента: ток «диэлектрического поглощения», зарядный ток и ток утечки.

Диэлектрическая абсорбция

Диэлектрическое поглощение – это физическое явление, при котором изоляция медленно «поглощает» и сохраняет электрический заряд с течением времени.Это демонстрируется приложением напряжения к конденсатору в течение длительного периода времени, а затем его быстрой разрядкой до нулевого напряжения. Если конденсатор оставить разомкнутым в течение длительного периода, а затем подключить к вольтметру, измеритель покажет небольшое напряжение. Это остаточное напряжение вызвано «диэлектрическим поглощением». Это явление обычно связано с электролитическими конденсаторами.

При измерении ИК-излучения различных пластиковых материалов это явление приводит к увеличению значения ИК-излучения с течением времени.Завышенное значение ИК-излучения вызвано тем, что материал медленно поглощает заряд с течением времени. Этот поглощенный заряд выглядит как утечка.

Зарядный ток

Поскольку любое изолированное изделие демонстрирует основные характеристики конденсатора, то есть два проводника, разделенных диэлектриком, приложение напряжения через изоляцию вызывает протекание тока по мере зарядки конденсатора. В зависимости от емкости продукта этот ток мгновенно повышается до высокого значения при приложении напряжения, а затем быстро спадает экспоненциально до нуля, когда продукт становится полностью заряженным.Зарядный ток спадает до нуля намного быстрее, чем ток диэлектрического поглощения.

Ток утечки

Установившийся ток, протекающий через изоляцию, называется током утечки. Оно равно приложенному напряжению, деленному на сопротивление изоляции. Цель теста – измерить сопротивление изоляции. Чтобы рассчитать значение IR, подайте напряжение, измерьте установившийся ток утечки (после того, как токи диэлектрической абсорбции и зарядки снизятся до нуля), а затем разделите напряжение на ток.Если сопротивление изоляции соответствует требуемому значению или превышает его, испытание считается успешным. В противном случае тест не пройден.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
