MGate MB3170-S-SC 1-портовый преобразователь Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP с одномодовым оптоволоконным сетевым интерфейсом (разъем SC) MOXA

Интерфейс Modbus
Протокол Modbus RTU/ASCII Master/Slave
Количество портов Modbus 1
Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
Разъемы DB9 ‘папа’ (RS-232) + клеммы (RS-422/485)
Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
Защита от импульсных помех, кВ 15
Параметры последовательной связи
Бит данных 7, 8
Четность нет, чет, нечет, 0, 1
Стоповые биты 1, 2
Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
Скорость передачи данных, бит/с 50 ~ 921600
Резистор Pull High/Low для RS-485 1 кОм, 150 кОм
Характеристики оптоволоконного интерфейса Fast Ethernet
Количество оптических портов 1
Тип интерфейса Одномодовое оптоволокно
Разъем SC
Дальность передачи по оптоволокну до 40 км
Длина волны по оптоволокну, нм 1310
Мощность оптического передатчика, дБм -5
Чувствительность оптического приемника, дБм -34
Допустимые потери в канале связи, дБм 29
Насыщение приемника, дБм -3
Релейный вывод
Количество каналов релейного вывода 1
Нагрузочная способность реле 1 А при 30 В пост.
Управление устройством
Интерфейс управления Telnet-консоль
Web-интерфейс
Windows-утилита
Последовательная консоль
Кнопка Reset Есть
Требования к электропитанию
Рабочее напряжение 12 ~ 48 В пост.
Потребление тока 555 мА (макс.)
Разъем электропитания Клемма
Условия эксплуатации
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 5 ~ 95
Конструктивные свойства
Материал корпуса Пластик
Размеры и вес
Габаритные размеры, мм 29 x 89. 2 x 118.5
Вес нетто, кг 0.36
Монтаж
Монтаж На DIN-рейку
Наличие международных сертификатов
Безопасность EN 60950-1
UL508
Взрывобезопасность ATEX
Class 1 Division 2
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class A
Электромагнитная совместимость (EMS) IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-3 RS
IEC 61000-4-4 (EFT)
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
Электромагнитная совместимость (EMC) EN 55032/24
Применение в морских системах DNV
Удары IEC 60068-2-27
Свободное падение IEC 60068-2-32
Вибрации IEC 60068-2-64
IEC 60068-2-6
Среднее время наработки на отказ (MTBF), часов 1175887
Гарантийный срок
Гарантийный срок 5 лет
Комплект поставки
Комплект поставки Документация и ПО на CD
Краткое руководство пользователя
Устройство

MGate MB3170 MOXA 1-портовый преобразователь интерфейсов в промышленном исполнении

Название:

Артикул:

Текст:

Выберите категорию:
Все IP камеры » IP камеры BEWARD » SV серия IP-камеры BEWARD » Устройства грозозащиты » SV опции – дополнительные аксессуары и модули к камерам серии SV » B1000 опции – дополнительные аксессуары и модули к камерам серии B » BD опции – дополнительные аксессуары и модули для камер серии BD » IP камеры CAMDRIVE » IP камеры UNIVIEW » IP камеры DAHUA » IP камеры POLYVISION » IP камеры Hikvision » IP камеры Sunell » IP камеры AXIS » IP камеры HiWatch » IP камеры Microdigital » IP камеры J2000 » Кронштейны » Термокожухи WIZEBOX » Уличная ИК-подсветка » Приемники, передатчики видео по витой паре » Комплект передачи видео WI-FI IP видеорегистраторы » BEWARD IP видеорегистраторы » UNIVIEW IP видеорегистраторы » Линия IP видеосерверы » Линия IP видеорегистраторы » DAHUA IP видеорегистраторы » Sunell IP видеорегистраторы » HiWatch Видеорегистраторы NVR (для IP) » MACROSCOP IP видеорегистраторы » RVI IP-видеорегистраторы IP видеокодеры Линия » Линия XVR IP видеодомофоны » IP домофоны BEWARD » Аксессуары для домофонов » IP домофоны BAS-IP » IP вызывные панели BAS-IP » IP видеодомофоны DAHUA IP, SIP – домофоны, видеотелефоны, телефоны AKUVOX » IP, SIP телефоны Akuvox » IP, SIP домофоны Akuvox » IP видеотелефоны Akuvox » Выгодные комплекты Akuvox » Облачная домофония Akuvox Cloud Безопасный регион – системы видеонаблюдения СКУД » IP СКУД BEWARD » СКУД Uni-Ubi » Замки электромагнитные, моторные, электромеханические, доводчики, кнопки выхода » СКУД Anviz » СКУД UNIVIEW » СКУД BioSmart » Автономные биометрические контроллеры TANTOS » Считыватели карт и автономные контроллеры » Металлодетекторы Звуковое оповещение и трансляция » ROXTON усилители » IP система оповещения ROXTON » Оборудование для стойки 19″ ROXTON » Inter-M Усилители » Кабель акустический для видео / аудиосистем » Оборудование для стойки 19″ (Серия 6000) Inter-M » Регуляторы громкости (аттенюаторы) » Громкоговорители ROXTON » Система оповещения ITC » Вектор » Sonar » Громкоговорители Tantos Сетевое оборудование » Сетевое оборудование BEWARD » UNIVIEW коммутаторы PoE » Сетевое оборудование EDIMAX PRO » TP-Link сетевое оборудование » Сетевое оборудование Mikrotik » Сетевое оборудование SC&T » Сетевое оборудование MOXA » OSNOVO сетевое оборудование » POE Коммутаторы Dahua » Сетевое оборудование Hikvision » Сетевое оборудование Болид » J2000 сетевое оборудование ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ » Линия IP.

Программа для IP камер » NETWORK OPTIX » MACROSCOP программное обеспечение » ITV программное обеспечение » BEWARD программное обеспечение » ISS программное обеспечение » AXIS программное обеспечение Объективы Домофоны и переговорные устройства » Видеодомофоны »» COMMAX видеодомофоны и трубки » Переговорные устройства » Интерфоны, интеркомы » Вызывные панели Источники питания Охранная сигнализация » GSM сигнализации » Приборы приемно-контрольные » Извещатели охранные » Извещатели пожарные » Оповещатели звуковые, световые, комбинированные, табло » Радиоканальная система АСТРА-Zитадель » Оборудование Ajax » Радиоканальные системы охраны » Комплект сигнализации радиоканальный Электромонтажные шкафы РАСПРОДАЖА Разработка сайтов для малого и среднего бизнеса Прайс лист

Производитель:
ВсеACSActivisionAjaxAKUVOXAnvizAxisBAS-IPBEL EBELCOBewardCommaxCrowDahuaDOMINATIONEDIMAXFERMAXGSNHikvisionHiWatchInter-MIronLogicISSITC ESCORTITC-EscortITVJ2000MACROSCOPMEGAMegagroupMicrodigitalMicroLineMikrotikMOXANAVIGARDNETWORK OPTIXOsnovoPolyvisionRexantROXTONRViSatvisionSC&TSonarSPHINXSunellTantosTEKOTFortisTP-LinkUNI-UBIUNIVIEWWIZEBOXАргус-СпектрБолидВЕКТОРДевЛайнИВС-СигналспецавтоматикаЛинияМагнито-КонтактПромиксПрософт-БиометриксРиэлтаРубежСибирский АрсеналСистемсервисСпецавтоматика, БийскЭлектротехника и Автоматика

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

MOXA MGate MB3170-T – RESHE.

VISION

Описание:
MOXA MGate MB3170-T – 1-портовый преобразователь Modbus-RTU/ASCII (RS-232/422/485) в Modbus/TCP в промышленном исполнении с расширенным диапазоном температур. Предназначен для преобразования протоколов Modbus TCP и Modbus ASCII/RTU. Используется для контроля последовательных ведомых устройств ведущими Ethernet-устройствами, или для контроля Ethernet-ведомых устройств последовательными ведущими устройствами. Одновременно можно подключить до 16 TCP ведущих и 31 последовательных ведомых устройств.Единица измерения: 1 штГабариты (мм): 29x89x119Масса (кг): 0.36
Параметры:

Тех. характеристики:
Интерфейс ModbusПротокол Modbus RTU/ASCII Slave/MasterКоличество портов 1Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GNDRS-422: Tx+, Tx-, Rx+, Rx-, GNDRS-485 (2-проводный): Data+, Data-, GNDRS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GNDРазъемы DB9 “папа” (RS-232) + клеммы (RS-422/485)Управление направлением передачи данных по RS-485 ADDC® (автоматическое)Резистор Pull High/Low для RS-4851 кОм, 150 кОмПараметры последовательной связиБит данных 7, 8Четность нет, чет, нечет, 0, 1Стоповых бит 1, 2Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)Скорость передачи данных 50 бит/с ~ 921. 6 кбит/сИнтерфейс EthernetКоличество портов 2 (1 IP)Тип портов Ethernet Ethernet 10/100BaseT(X) – “витая пара”Разъемы RJ45 (8 конт.)Сетевые протоколы Modbus TCPГальваническая изоляция, кВ 1.5Релейные выходыРелейные выходы 1Нагрузочная способность реле До 1 А при 30 В пост.Управление устройствомСпособы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консольКнопка Reset ЕстьТребования по электропитаниюРабочее напряжение 12 ~ 48 В (пост.)Потребление тока 435 мА (макс.)Разъем электропитания КлеммыТребования к окружающей средеРабочая температура, град. C – 40 ~ +75Рабочая влажность, %5 ~ 95Температура хранения, град. C-40 ~ 85Наличие международных сертификатовБезопасность EN 60950-1; UL508Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class AПрименение в морских системах DNVСреднее время наработки на отказ (MTBF), часов 210794Конструктивные свойстваГабаритные размеры, мм 29 x 89. 2 x 118.5Материал корпуса ПластикМасса нетто, г 360Монтаж На DIN-рейкуКомплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD.

MGate серии MB3170 / MB3270 – шлюзы Modbus TCP

QIG для серий MGate MB3170 / MB3270 841.8 КБ QIG v8.2 23 апреля 2021 г. 23 апреля 2021 г.
Техническое примечание: Руководство по усилению безопасности для MGate серии MB3000 674.8 КБ Техническая записка v1.0 11 марта 2021 г. 11 марта 2021 г.
Руководство для MGate MB3170 / MB3270 Series 16.4 МБ Руководство v12.0 28 сен.2020 28 сен 2020
Руководство пользователя Moxa CLI Configuration Tool 1. 1 МБ Руководство v2.0 5 марта 2019 г. 05 марта 2019 г.
Техническое описание серии MGate MB3170 / MB3270 1.4 МБ Принадлежность v1. 0 12 ноя 2018 12 нояб.2018 г.
425.7 КБ 2D CAD 7 января 2015 г. 07 янв.2015 г.
2D CAD для MGate MB3170-SC 241. 1 КБ 2D CAD 7 января 2015 г. 07 янв.2015 г.
2D CAD для MGate MB3170-ST 241.8 КБ 2D CAD 7 января 2015 г. 07 янв.2015 г.
2D САПР для MGate MB3270 TOP 145.2 КБ 2D CAD 7 января 2015 г. 07 янв.2015 г.
Техническое примечание: как настроить KingSCADA с MGate MB3000 2. 7 МБ Техническая записка v1.0 6 января 2015 г. 06 янв.2015 г.
Техническое примечание: как настроить WinCC с MGate MB3000 3.5 МБ Техническая записка v1. 0 6 января 2015 г. 06 янв.2015 г.

Шлюзы серии Moxa MGate MB3170 / MB3270

Код продукта
MGate MB3170 / MB3270 Series

Данные / спецификации
СКАЧАТЬ PDF

Наличие

ОПИСАНИЕ

Moxa 1- или 2-портовые усовершенствованные шлюзы Modbus Serial-to-Ethernet. (Укажите модель и номинальную температуру.)

MGate MB3170 и MB3270 – это шлюзы Modbus с 1 и 2 портами, соответственно, которые преобразуют протоколы связи Modbus TCP, ASCII и RTU. Шлюзы обеспечивают как последовательную связь с Ethernet, так и последовательную (ведущую) связь с последовательной (ведомой). Кроме того, шлюзы поддерживают одновременное подключение последовательных и Ethernet-мастеров к последовательным устройствам Modbus. Шлюзы серий MGate MB3170 и MB3270 могут быть доступны максимум 32 ведущим / клиентам TCP или подключаться к 32 ведомым / серверам TCP.Маршрутизацией через последовательные порты можно управлять с помощью IP-адреса, номера порта TCP или сопоставления идентификаторов. Функциональная функция управления приоритетом позволяет получать немедленный ответ на срочные команды. Все модели прочны, монтируются на DIN-рейку и предлагают дополнительную встроенную оптическую изоляцию для последовательных сигналов.

Детали [+ / -]

Интеграция мастеров TCP без изменения сети Modbus RTU / ASCII или программного обеспечения
MB3270 может интегрировать Modbus TCP с Modbus RTU / ASCII без изменения существующей архитектуры или программного обеспечения Modbus RTU / ASCII. С помощью функции перенаправления последовательного порта ведущий компьютер может поддерживать прямой доступ к последовательным ведомым устройствам через специально назначенный последовательный порт. Это позволяет ведущим устройствам с последовательным интерфейсом и TCP одновременно получать доступ к последовательным ведомым устройствам.

Оптоволокно для связи Ethernet
Серия MGate MB3170 включает модели волокна 100BaseFX, которые поддерживают расстояние передачи до 4 км для многомодовых моделей и до 40 км для одномодовых моделей. Оптическое волокно хорошо подходит для промышленного применения, поскольку оно невосприимчиво к электромагнитным помехам и помехам.Для сред с высокими напряжениями контура заземления оптоволокно обеспечивает лучшую изоляционную защиту, а поскольку нет опасности искрения, оптическое волокно безопаснее, чем медный провод, для использования во взрывоопасных средах.

Автоматическая маршрутизация устройств для упрощения настройки (подана заявка на патент)
Функция Moxa Auto-Device Routing помогает устранить многие проблемы и неудобства, с которыми сталкиваются инженеры, которым необходимо настроить большое количество устройств Modbus. Достаточно одного щелчка мыши для создания таблицы маршрутизации идентификаторов ведомых устройств и настройки шлюзов Modbus для автоматического обнаружения запросов Modbus от системы диспетчерского управления и сбора данных (SCADA). Устраняя необходимость вручную создавать таблицу маршрутизации идентификаторов ведомых устройств, функция Auto-Device Routing значительно экономит время и деньги инженеров.

Управление приоритетом срочных команд (запатентовано)
По мере увеличения размера и сложности сетей Modbus время задержки между командами и ответами становится серьезной проблемой.Усовершенствованные модели серии MB3000 предоставляют функцию управления приоритетом для срочных команд, позволяя пользователям принудительно вызывать определенные команды для получения немедленного ответа. В зависимости от требований вашей системы доступны разные методы определения приоритетных команд.

Особенности и преимущества

  • Поддерживает автоматическую маршрутизацию устройств для упрощения настройки
  • Поддерживает маршрут по TCP-порту или IP-адресу для гибкого развертывания
  • Подключает до 32 серверов Modbus TCP
  • Подключает до 31 или 62 ведомых устройств Modbus RTU / ASCII
  • Доступно до 32 клиентов Modbus TCP (сохраняет 32 запроса Modbus для каждого мастера)
  • Поддерживает последовательную связь ведущего устройства Modbus с последовательным ведомым устройством Modbus
  • Встроенное каскадирование Ethernet для упрощения подключения
  • 10 / 100BaseTX (RJ45) или 100BaseFX (одномодовый или многомодовый с разъемом SC / ST)
  • Туннели аварийных запросов обеспечивают контроль QoS
  • Встроенный мониторинг трафика Modbus для упрощения поиска и устранения неисправностей
  • Последовательный порт с изоляционной защитой 2 кВ (для моделей «-I»)
  • Доступны модели с широким диапазоном рабочих температур от -40 до 75 ° C (T-модели)
  • Поддерживает двойные резервные входы питания постоянного тока и 1 релейный выход

Форма запроса продукта

Все поля обязательны.

“+ unescape (desc) +” $ “+ цена +”

Moxa MGate MB3170 Advanced Modbus Gateway

Интерфейс Ethernet
Протокол Modbus TCP
Количество портов 2 (1 IP, каскад Ethernet)
Скорость 10/100 Мбит / с, Auto MDI / MDIX
Разъем 8-контактный RJ45
Магнитная изоляция 1.5 кВ (встроенная)
Последовательный интерфейс
Протокол Modbus RTU / ведомое устройство ASCII / ведущее устройство
Количество портов MB3170 / 3170I: ​​1
MB3270 / 3270I: 2
Серийные стандарты RS-232/422/485, программный выбор
Разъемы MB3170 / 3170I: ​​вилка DB9 для RS-232, клеммная колодка для RS-422/485
MB3270 / 3270I: вилка DB9 x 2
Магнитная изоляция 2 кВ (для моделей «I»)
Защита от электростатического разряда 15 кВ для всех сигналов
Контроль направления данных RS-485 ADDC® (автоматический контроль направления данных)
Резистор Pull High / Low для RS-485 1 кОм, 150 кОм
Терминатор для RS-485 120 Ом
Параметры последовательной связи
Биты данных 7, 8
Стоп-биты 1, 2
Четность Нет, Четный, Нечетный, Пробел, Знак
Управление потоком RTS / CTS, DTR / DSR (только RS-232)
Скорость передачи 50 бит / с до 921. 6 кбит / с
Последовательные сигналы
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, земля
RS-422 Tx +, Tx-, Rx +, Rx-, GND
RS-485-4w Tx +, Tx-, Rx +, Rx-, GND
RS-485-2w данных +, данных-, GND
Программное обеспечение
Варианты конфигурации Веб-консоль, последовательная консоль, Telnet-консоль, утилита Windows
Коммунальные услуги MGate Manager для Windows 2000 / XP / 2003 / Vista / Server 2008/7/8 (x86 / x64), Windows Server 2008 R2 / 2012 (x64)
Multi-master и Multi-drop Главный режим: 32 ведомых TCP
Ведомый режим: 16 мастеров TCP (очередь запросов глубиной 32 для каждого ведущего)
Поддержка Smart Routing, Serial Redirection, ProCOM, Priority Control, MXview, SNMP v1 (только чтение)
Физические характеристики
Корпус Пластик
Масса MGate MB3170: 360 г
MGate MB3270: 380 г
Размеры Без ушей: 29 x 89. 2 x 118,5 мм (1,14 x 3,51 x 4,67 дюйма)
С расширенными ушами: 29 x 89,2 x 124,5 мм (1,14 x 3,51 x 4,90 дюйма)
Пределы воздействия на окружающую среду
Рабочая температура Стандартные модели: от 0 до 60 ° C (от 32 до 140 ° F)
Wide Temp. Модели: от -40 до 75 ° C (от -40 до 167 ° F)
Температура хранения от -40 до 85 ° C (от -40 до 185 ° F)
Относительная влажность окружающей среды от 5 до 95% (без конденсации)
Высота До 2000 м (795 гПа), на больших высотах по запросу
Примечание Обратитесь в компанию Moxa, если вам требуются продукты, гарантированно работающие на больших высотах.
Требования к питанию
Входное напряжение от 12 до 48 В постоянного тока
Разъем питания Клеммная колодка
Потребляемая мощность MGate MB3170: 435 мА (макс. )
MGate MB3170I: ​​555 мА (макс.)
MGate MB3270: 435 мА (макс.)
MGate MB3270I: 510 мА (макс.)
Релейный выход 1 цифровой релейный выход на сигнал тревоги (нормальное замыкание): допустимый ток 1 А при 30 В постоянного тока
Стандарты и сертификаты
Безопасность UL 508, EN 60950-1
Опасная зона UL / cUL, класс 1, раздел 2, группы A / B / C / D,
ATEX, зона 2 Ex nA IIC T3 Gc, IECEx (только модель -IEX)
EMC CE, FCC
EMI EN 55022, класс A, FCC, часть 15, подраздел B, класс A
EMS EN 55024,
EN 61000-4-2 (ESD) Уровень 3,
EN 61000-4-3 (RS) Уровень 3,
EN 61000-4-4 (EFT) Уровень 4,
EN 61000-4-5 (Скачок) Уровень 3,
EN 61000-4-6 (CS) Уровень 3,
EN 61000-4-8 (PFMF) Уровень 1,
EN 61000-4-11
Морской DNV
Ударная МЭК 60068-2-27
Свободное падение МЭК 60068-2-32
Вибрация МЭК 60068-2-6
Надежность
MTBF (средняя наработка на отказ) MGate MB3170: 210 794 часа
MGate MB3270: 125 234 часа
Гарантия
Гарантийный срок 5 лет
Детали См. Www.moxa.com/warranty

MGate MB3170-M-ST – MSI TEC

1-портовый усовершенствованный шлюз Modbus, рабочая температура от 0 до 60 ° C

MGate MB3170 – это однопортовый шлюз Modbus с рабочей температурой от 0 до 60 ° C. Решения Moxa для шлюзов Modbus TCP подключают устройства Modbus RTU, DNP3, J1939 и PROFIBUS к сетям Modbus TCP, делая настройку, устранение неполадок и преобразование быстрыми и легкими.

Шлюзы обеспечивают как последовательную связь с Ethernet, так и последовательную (ведущую) -серийную (ведомую) связь, а также поддерживают одновременное подключение последовательных и Ethernet-мастеров к последовательным устройствам Modbus.Шлюзы серий MGate MB3170 и MB3270 могут быть доступны максимум 32 ведущим / клиентам TCP или подключаться к 32 ведомым / серверам TCP. Маршрутизацией через последовательные порты можно управлять с помощью IP-адреса, номера порта TCP или сопоставления идентификаторов. Функциональная функция управления приоритетом позволяет получать немедленный ответ на срочные команды. Все модели прочны, монтируются на DIN-рейку и предлагают дополнительную встроенную оптическую изоляцию для последовательных сигналов.

Каскадные порты Ethernet для упрощения подключения

Усовершенствованные модели серии MGate MB3000 имеют два порта Ethernet для упрощения сетевой разводки.Двойные порты Ethernet позволяют пользователям соединять несколько шлюзов Modbus вместе с помощью стандартных кабелей Ethernet RJ45, устраняя необходимость в отдельном коммутаторе Ethernet. Усовершенствованные модели серии MB3000 имеют два входа питания для большей надежности. Входы питания позволяют одновременно подключать к двум источникам постоянного тока под напряжением, так что обеспечивается непрерывная работа даже в случае выхода из строя одного источника питания. Более высокий уровень надежности делает эти усовершенствованные шлюзы Modbus идеальными для промышленных приложений с высокими требованиями.MGate MB3170 Лист данных

  • Поддерживает автоматическую маршрутизацию устройств для упрощения настройки
  • Поддерживает маршрут по TCP-порту или IP-адресу для гибкого развертывания
  • Подключает до 32 серверов Modbus TCP
  • Подключает до 31 или 62 ведомых устройств Modbus RTU / ASCII
  • Доступно до 32 клиентов Modbus TCP (сохраняет 32 запроса Modbus для каждого мастера)
  • Поддерживает последовательную связь ведущего устройства Modbus с последовательным ведомым устройством Modbus
  • Встроенное каскадирование Ethernet для упрощения подключения
  • 10 / 100BaseTX (RJ45) или 100BaseFX (одномодовый или многомодовый с разъемом SC / ST)
  • Туннели аварийных запросов обеспечивают контроль QoS
  • Встроенный мониторинг трафика Modbus для упрощения поиска и устранения неисправностей
  • Последовательный порт с изоляцией 2 кВ (для моделей I)
  • Доступны модели с широким диапазоном рабочих температур от -40 до 75 ° C
  • Поддерживает двойные резервные входы питания постоянного тока и 1 релейный выход

Moxa MGate MB3170-T | Colterlec

Серии Moxa MB3170 и MB3270 представляют собой усовершенствованные шлюзы Modbus, которые обеспечивают максимальную гибкость для интеграции промышленных сетей Modbus всех типов и размеров. Они предназначены для интеграции устройств Modbus TCP, ASCII и RTU практически в любую комбинацию ведущего и ведомого устройства, включая ведущее устройство с последовательным интерфейсом и ведущее устройство с последовательным интерфейсом или одновременные ведущие устройства последовательного интерфейса и Ethernet. Специальная функция управления приоритетом позволяет получить немедленный ответ на срочные команды. Все модели имеют прочную конструкцию, монтируются на DIN-рейку и предлагают встроенную оптическую изоляцию для последовательных сигналов в качестве опции.

Интеграция мастеров TCP без изменения в сеть Modbus RTU / ASCII или программное обеспечение
Moxa MB3270 может интегрировать Modbus TCP с Modbus RTU / ASCII без изменения существующей архитектуры или программного обеспечения Modbus RTU / ASCII.С помощью функции перенаправления последовательного порта ведущий компьютер может поддерживать прямой доступ к последовательным ведомым устройствам через специально назначенный последовательный порт. Это позволяет ведущим устройствам с последовательным интерфейсом и TCP одновременно получать доступ к последовательным ведомым устройствам.

Каскадные порты Ethernet для простого подключения
Усовершенствованные модели серии Moxa MGate MB3000 имеют два порта Ethernet для упрощения подключения к сети. Двойные порты Ethernet позволяют пользователям соединять несколько шлюзов Modbus вместе с помощью стандартных кабелей Ethernet RJ45, устраняя необходимость в отдельном коммутаторе Ethernet.

Резервные входы питания
Усовершенствованные модели серии Moxa MB3000 имеют два входа питания для большей надежности. Входы питания позволяют одновременно подключать к двум источникам постоянного тока под напряжением, так что обеспечивается непрерывная работа даже в случае выхода из строя одного источника питания. Более высокий уровень надежности делает эти усовершенствованные шлюзы Modbus идеальными для промышленных приложений с высокими требованиями.

Предупреждение от релейного выхода
Релейный выход предназначен для соединения Ethernet и состояния входа питания.Релейный выход дает инженерам по техническому обслуживанию дополнительный инструмент для поиска и устранения неисправностей и технического обслуживания.

Управление приоритетом для срочных команд (запатентовано)
По мере увеличения размера и сложности сетей Modbus время задержки между командами и ответами становится серьезной проблемой. Усовершенствованные модели серии MB3000 предоставляют функцию управления приоритетом для срочных команд, позволяя пользователям принудительно вводить определенные команды для получения немедленного ответа. В зависимости от требований вашей системы доступны различные методы определения приоритетных команд.

Характеристики

  • Исключительно простая конфигурация
  • Slave режим поддерживает 16 ведущих TCP и до 31 или 62 последовательных ведомых устройств одновременно
  • Режим
  • Master поддерживает одновременно 32 ведомых устройства TCP
  • Туннели аварийных запросов обеспечивают контроль QoS
  • Предоставляется функция последовательного перенаправления
  • Встроенный анализатор протокола Modbus
  • Двойные резервные входы питания постоянного тока
  • Встроенное каскадирование Ethernet для упрощения подключения

Moxa Modbus Gateway, RS232 / RS422 / RS485 – MODBUS TCP, порты 3: Руководство пользователя

  • СТРАНИЦА 1

    MGate MB3170 / MB3270 Краткое руководство по установке Версия 8. 1 ноября 2019 г. Контактная информация службы технической поддержки www.moxa.

  • СТРАНИЦА 2

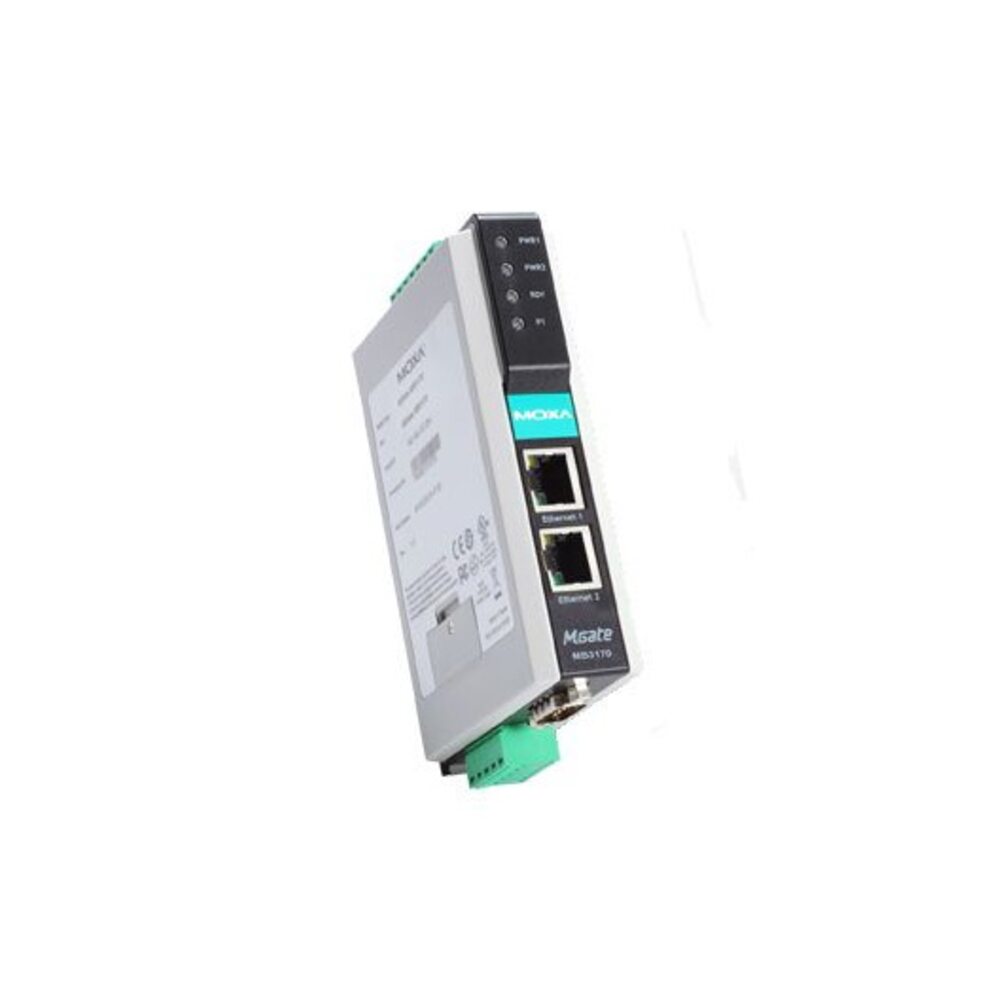

    Обзор MGate MB3170 и MB3270 – это 1- и 2-портовые усовершенствованные шлюзы Modbus, которые преобразуют протоколы Modbus TCP и Modbus ASCII / RTU. Их можно использовать, чтобы позволить мастерам Ethernet управлять последовательными подчиненными устройствами или позволить мастерам последовательного интерфейса управлять подчиненными устройствами Ethernet. Одновременно можно подключить до 32 ведущих и ведомых TCP-устройств. MGate MB3170 и MB3270 могут подключать до 31 или 62 ведомых устройств Modbus RTU / ASCII соответственно.

  • СТРАНИЦА 3

    Кнопка сброса Нажмите и удерживайте кнопку сброса в течение 5 секунд, чтобы загрузить заводские настройки по умолчанию: кнопка сброса используется для загрузки заводских настроек по умолчанию. С помощью заостренного предмета, например, выпрямленной канцелярской скрепки, удерживайте кнопку сброса нажатой в течение пяти секунд. Отпустите кнопку сброса, когда светодиод готовности перестанет мигать. Расположение панелей MGate MB3170 имеет порт DB9 с вилкой и клеммную колодку для подключения к последовательным устройствам. MGate MB3270 имеет два разъема DB9 для подключения к последовательным устройствам.

  • СТРАНИЦА 4

    Процедура установки оборудования ШАГ 1. После извлечения MGate MB3170 / 3270 из коробки подключите MGate MB3170 / 3270 к сети. Используйте стандартный прямой кабель Ethernet (оптоволоконный) для подключения устройства к концентратору или коммутатору. При настройке или тестировании MGate MB3170 / 3270 вам может быть удобно подключиться напрямую к порту Ethernet вашего компьютера. В этом случае используйте перекрестный кабель Ethernet. ШАГ 2: Подключите последовательный порт (-ы) MGate MB3170 / 3270 к последовательному устройству.

  • СТРАНИЦА 5

    MGate MB3170 / 3270 также поддерживает вход через веб-браузер. IP-адрес по умолчанию: 192.168.127.254 Учетная запись по умолчанию: admin Пароль по умолчанию: moxa Назначение контактов Порт Ethernet (RJ45) Контакт 1 2 3 6 Сигнал Tx + TxRx + Rx- Последовательный порт (DB9 Male) Контакт RS-232 1 2 3 4 5 6 7 8 9 DCD RxD TxD DTR GND DSR RTS CTS – RS-422 / RS-485 (2W) RS-485 (4W) TxD– TxD + – RxD + Data + RxDDataGND GND – – – – – – – – ПРИМЕЧАНИЕ Для серии MB3170 DB9 мужской порт может использоваться только для RS-232.

  • СТРАНИЦА 6

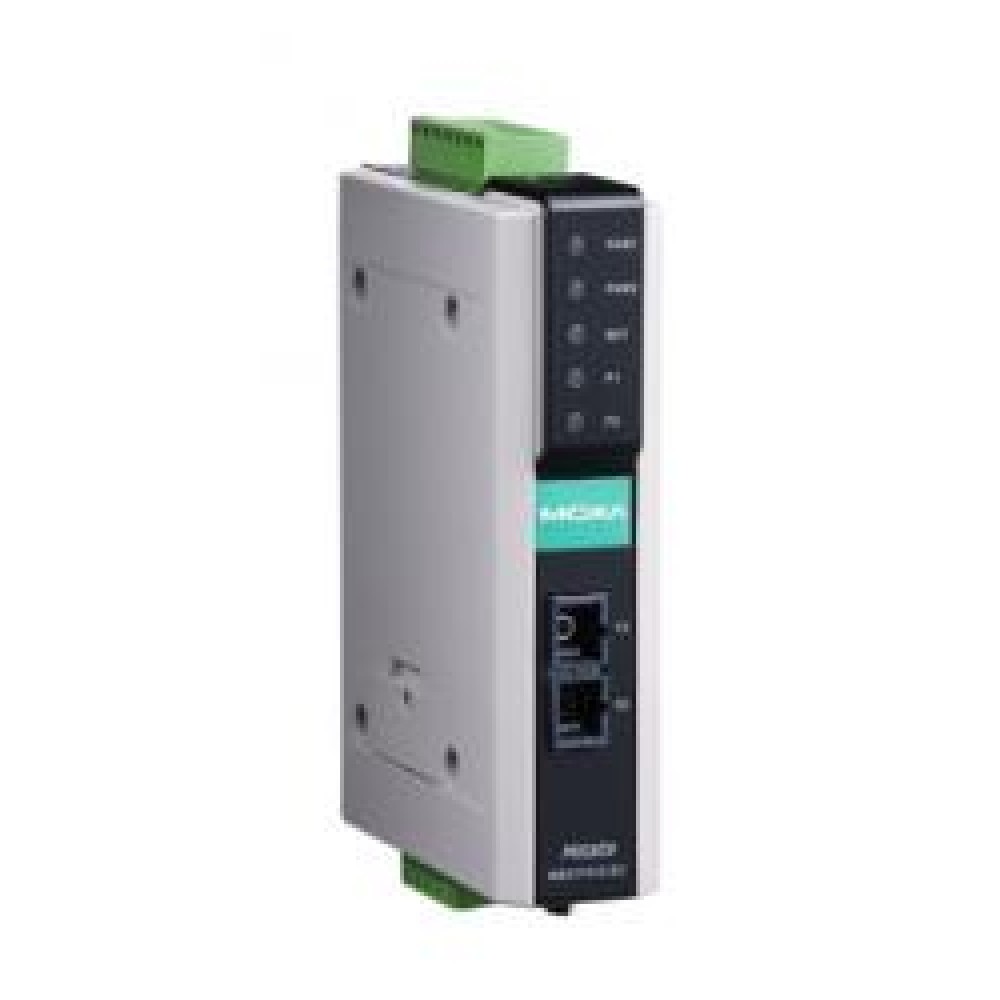

    Оптоволоконный интерфейс 100BaseFX Многомодовый одномодовый оптоволоконный кабель 50/125 мкм, тип OM1 G.

  • СТРАНИЦА 7

    Это устройство соответствует части 15 правил FCC. Эксплуатация возможна при соблюдении следующих условий: 1. 2. Это устройство не должно создавать вредных помех. Это устройство должно принимать любые помехи, включая помехи, которые могут вызвать сбои в работе. Информация ATEX и IECEx MB3170 / 3270, серия 1. 2.3. 4. 5. Номер сертификата: DEMKO 18 ATEX 2168X Номер IECEx: IECEx UL 18.

  • % PDF-1.4 % 404 0 объект > эндобдж xref 404 154 0000000016 00000 н. 0000004226 00000 п. 0000004385 00000 п. 0000005288 00000 н. 0000005911 00000 н. 0000006371 00000 п. 0000006792 00000 н. 0000007418 00000 н. 0000007481 00000 н. 0000007557 00000 н. 0000007634 00000 н. 0000008158 00000 н. 0000008272 00000 н. 0000008891 00000 н. 0000008978 00000 н. 0000009062 00000 н. 0000009666 00000 н. 0000010323 00000 п. 0000010466 00000 п. 0000010612 00000 п. 0000010709 00000 п. 0000010855 00000 п. 0000012616 00000 п. 0000012800 00000 п. 0000014207 00000 п. 0000015870 00000 п. 0000017707 00000 п. 0000019687 00000 п. 0000021619 00000 п. 0000023498 00000 п. 0000024681 00000 п. 0000025146 00000 п. 0000027085 00000 п. 0000032565 00000 п. 0000032796 00000 п. 0000032879 00000 н. 0000032954 00000 п. 0000033029 00000 п. 0000033108 00000 п. 0000033163 00000 п. 0000033420 00000 п. 0000033518 00000 п. 0000033601 00000 п. 0000033656 00000 п. 0000033768 00000 п. 0000035339 00000 п. 0000035667 00000 п. 0000036045 00000 п. 0000036437 00000 п. 0000039504 00000 п. 0000039843 00000 п. 0000040185 00000 п. 0000045201 00000 п. 0000045326 00000 п. 0000045583 00000 п. 0000045666 00000 п. 0000045721 00000 п. 0000045756 00000 п. 0000045834 00000 п. 0000046163 00000 п. 0000046229 00000 п. 0000046345 00000 п. 0000046380 00000 п. 0000046458 00000 п. 0000051969 00000 п. 0000052297 00000 п. 0000052363 00000 п. 0000052479 00000 п. 0000052514 00000 п. 0000052592 00000 п. 0000057874 00000 п. 0000058202 00000 п. 0000058268 00000 п. 0000058384 00000 п. 0000058419 00000 п. 0000058497 00000 п. 0000062229 00000 п. 0000062558 00000 п. 0000062624 00000 п. 0000062742 00000 п. 0000062777 00000 п. 0000062855 00000 п. 0000066837 00000 п. 0000067166 00000 п. 0000067232 00000 п. 0000067350 00000 п. 0000067385 00000 п. 0000067463 00000 п. 0000067791 00000 п. 0000067857 00000 п. 0000067973 00000 п. 0000068008 00000 п. 0000068086 00000 п. 0000068413 00000 п. 0000068479 00000 п. 0000068595 00000 п. 0000069984 00000 н. 0000070328 00000 п. 0000070696 00000 п. 0000072688 00000 п. 0000073041 00000 п. 0000073456 00000 п. 0000073996 00000 п. 0000074290 00000 п. 0000074598 00000 п. 0000119151 00000 п. 0000119190 00000 н. 0000163743 00000 н. 0000163782 00000 н. 0000208336 00000 н. 0000208375 00000 н. 0000368193 00000 н. 0000368232 00000 н. 0000527195 00000 н. 0000527234 00000 н. 0000527331 00000 н. 0000527477 00000 н. 0000527556 ​​00000 н. 0000527635 00000 н. 0000527778 00000 н. 0000527924 00000 н. 0000528042 00000 н. 0000528139 00000 н. 0000528288 00000 н. 0000528409 00000 п. 0000528506 00000 н. 0000528652 00000 н. 0000528773 00000 н. 0000528870 00000 н. 0000529016 00000 н. 0000529094 00000 н. 0000529361 00000 н. 0000529439 00000 н. 0000529704 00000 н. 0000529782 00000 н. 0000530048 00000 н. 0000530126 00000 н. 0000530393 00000 н. 0000530471 00000 н. 0000530738 00000 н. 0000532389 00000 н. 0000534040 00000 н. 0000545068 00000 н. 0000722612 00000 н. 0000724285 00000 н. 0000725958 00000 н. 0000727131 00000 н. 0000735362 00000 н. 0000737035 00000 п. 0000738708 00000 п. 0000740173 00000 н. 0000756555 00000 н. 0000004041 00000 н. 0000003444 00000 н. трейлер ] / Назад 872418 / XRefStm 4041 >> startxref 0 %% EOF 557 0 объект > поток h ތ RAhQ}] 7i6 $ mILQ | Kb-PAZ xcWCOR! “ే xo” $ 80͛a`

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
