Содержание

Модульные контакторы. Виды и применение. Типы и работа

Для коммутации некоторых электрических приспособлений применяют коммутационные механизмы, работающие с помощью электромагнитного привода и дистанционного управления. Эти компактные электрические приборы называются модульные контакторы (МК).

Модульные контакторы назначение

МК являются электрическими аппаратами, используемыми для связки переменного либо постоянного тока. Устанавливают на динрейку и в зависимости от модели его можно дополнить какими-либо необходимыми аксессуарами. Так как в функции этих приборов не входит защита электроцепи от короткого замыкания или перегрузки, то её надлежит модернизировать, оборудовав плавкими предохранителями либо автоматическими выключателями.

Благодаря достаточно гибкой конструкции МК, их можно изменять, внедряя контакторные приставки, датчики времени, тепловым реле, блокировочные устройства и прочее оборудования управляющее электрическими проводниками. К примеру, при использовании пуска электродвигателей, цепь оснащают теплореле. С помощью реле выполняется отменная защита двигателя от перегрузки.

Основные составляющие контактора:

  • Полюс. Эта часть прибора осуществляет замыкание и размыкание тока в цепи. Обеспечивает беспрерывную работу без опасного повышения температурных границ. Полюс имеет подвижную часть, на которой располагается пружина, и неподвижные контакты, которые принимают давление пружины. Элемент покрыт серебряным напылением для увеличения срока службы и механической прочности.
  • Катушка. Этот элемент создаёт электромагнитное поле. Именно в нём осуществляет свои движения подвижная часть прибора, благодаря чему происходит замыкание электрической цепи.
  • Дополнительные контакторы. Эта группа элементов предназначена для индикации состояния МК, блокирования контактов, а также самоблокировки и взаимной блокировки. Контактная система оснащена выдержкой времени. Контакты бывают разных модификаций:
    — нормально открытые;
    — нормально закрытые;
    — перекидные контакты.

Важные составляющие узлы:

  • Электромагнитный механизм.
  • Дугогасительная система.
  • Контактная система.
  • Система вспомогательных контактов (блок-контактов).
Принцип работы МК

Работа МК базируется на замыкании (под действием магнитного поля) рабочих контактов.

Работа построена следующим образом:
  • Напряжение на катушку прибора подаётся сразу после его включения.
  • Чем больше насыщается катушка напряжением, тем сильнее прижимается магнитный якорь к сердечнику.
  • Контакты начинают размыкаться либо замыкаться в зависимости от начального состояния аппарата.
  • Вспомогательные контакты включают реверсивный ход и управляют катушкой.
  • Система гашения дуги выполняет функции токоограничителя при скачках напряжения и внезапном обрывании электрической цепи.
Использование модульных контакторов

МК широко применяют в домашней электропроводке. Их можно использовать для создания автоматического включения (выключения) электрических конвекторов в квартире либо доме при достижении указанной температуры в помещении. Это осуществляется посредством того, что на цепь питания электрообогревателей контакторы подают напряжение после того, как получают сигнал от реле температуры.

С помощью МК выполняется схема автоматического регулирования системой кондиционирования, осветительными устройствами, насосом скважины и пр. системами. Модульными контакторами обеспечивают автоматическое включение резерва (АВР) электроснабжения частного дома и квартиры.

С МК можно собирать традиционную и реверсивную схему регулирования электродвигателей. Традиционная схема представляет управление запуском и остановкой двигателя, а путём реверсивной изменяют направление вращения двигателя.

Добавочные контактные пары в МК разрешают эксплуатировать эти устройства вместе с другими приборами. Это позволяет наладить подачу сигнала из одного контактора на другой. Также благодаря контактным парам собирается схема сигнализации режима работы МК.

Чаще всего МК применяют для управления, а также коммутации разнообразных приводов и устройств (вентиляционного, обогревательного, осветительного и др. ).

Классификация модульных контакторов

Существует целое изобилие модульных контакторов, которые различают по типу работы, техническим характеристикам, области использования, износостойкости, количеству полюсов, силе тока и прочих нюансах конструктивного исполнения.

По типу работы можно выделяют механические и электромагнитные приборы. Ныне большой популярностью пользуются электромагнитные МК. Они преобладают положительными моментами над прочими коммутационными устройствами, благодаря чему широко применяются в быту. К достоинствам электромагнитных аппаратов относится их бесшумность в работе, устойчивость к сильным вибрациям. Причём сами приборы не создают вибрации при переключении режимов.

Модульные контакторы бывают однофазные и двухфазные, ещё могут иметь от 1 до 4 полюсов. Поэтому выделяют одно-, двух-, трёх-, четырехполюсные контакторы. Приборы также различают по наличию дополнительных контактов. Ведь некоторые модели контакторов имеют вспомогательные контакты, а другие нет. Отличия есть и по роду тока, при этом выделяют МК постоянного и переменного тока.

Модульные контакторы предназначенные для коммутации цепи постоянного тока выпускаются в основном одно- и двухполюсные на силу тока 80-630 А и на максимальное напряжение равное 440 В. Трехполюсные приборы с током от 63 до 1000 А и замыкающими главными контактами используются для цепей переменного тока. Отличием этих двух контакторов является наличие дребезга контактов в устройствах переменного тока при включении, что вызывает сильный износ контактов. Это явный изъян данного типа аппаратов.

МК состоят из контактной системы и дугогасительной. Дугогасительная система представляет своеобразный ограничитель при разрыве электрической цепи.

Существует два основных типа МК, отличающихся способом разрыва сети:
  • Одинарные. Этот тип модульных приборов содержит электромагнитное устройство, которое эффективно осуществляет гашение дуги. Это МК постоянного тока, они предназначенные для сложных работ. Активно применяются в индукционных печах и железнодорожном оборудовании.
  • Сдвоенные. Этот тип МК эксплуатируется в тяжёлых условиях работ. Отличается от одинарных устройств — двойным разрывом дуги.
Типы модульных контакторов
Существуют следующие типы контакторов, которые имеют явные отличия:
  • Пускатель. Эти приборы считаются улучшенным типом контакторов, содержат следующие элементы:
    — вспомогательная контактная группа;
    — тепловое реле;
    автоматическую систему для пуска электродвигателя.
  • Автоматическая система бывает разных видов:
    — реверсивная;
    — нереверсивная;
    — с переключением обмоток;
    — без переключения обмоток.
  • Магнитный пускатель. Этот прибор представляет трёхполюсный контактор переменного тока. Оборудован МК двумя тепловыми реле, усовершенствующих защитную функцию.
  • Магнитный контактор. Двухпозиционный аппарат для частых выключений и включений при нормальных режимах силовых цепей.
  • Промежуточное реле. Это маломощный МК, увеличивающий в слаботочных цепях число контактов. Он рассчитан на огромное количество коммутаций.

Разные заводы-производители выпускают различные типы МК, которые отличаются конструктивными особенностями и назначением. Торговые марки определяют свой тип электромагнитным устройствам. Популярные модульные контакторы выпускаются фирмой АВВ для автоматизации оборудования зданий. В силовых цепях и цепях управления контакторы серии МТ и МF, распространены небольшие устройства для дистанционного управления КМЭ.

В больничных, офисных, промышленных, а также в жилых помещениях часто эксплуатируются модульные контакторы серии КМ.

Каждая фирма-производитель пользуется своей структурой обозначения приборов. Единства в маркировке МК нет, хотя между собой они не много похожи.



К примеру, прибор фирмы IEK (КМ хх х х АС/DC, где х — число) КМ20-20 АС:
  • КМ – контактор модульный.
  • 20 – номинальный ток.
  • 2 замыкающихся контактов.
  • 0 размыкающихся контактов.
  • АС – род тока катушки.

Пример маркировки МК переменного тока серии КТ

Плюсы и минусы модульных контакторов

МК способны решить широкий спектр задач. Они удобны и быстрые в монтаже. А установленные схемы управления с помощью МК занимают мало места в распределительном щитке. Этот положительный момент обусловлен компактным конструктивным исполнением модульных электрических аппаратов. А благодаря их бесшумности, комфорт в помещении не будет нарушен, если аппарат установить прямо в квартирном щитке.

Также модульные контакторы имеют хорошую электробезопасность (2 класса), это говорит о безопасности для малоквалифицированных пользователей и профессионалов. Плюсом является ещё то, что МК можно подключать к любой сети и эксплуатировать при больших мощностях.

В основном модульные контакторы в день могут выполнять до 100 коммутационных операций, это явление можно отнести к недостаткам этих приборов.

Похожие темы:

Модульные контакторы Энергия MF, MT

Характеристики:

Название модели Модульный контактор Энергия MТ20 2P 20A

артикул Е0310-0001

Число полюсов 2

Номинальный ток, А 20

Номинальное напряжение, В 230

Категория применения AC-1

Номинальный рабочий ток, А 20

Мощность при напряжении 230В, кВт 3. 8

Мощность при напряжении 400В, кВт 13

Категория применения AC-3

Номинальный рабочий ток, А 7

Мощность при напряжении 230В, кВт 1

Мощность при напряжении 400В, кВт 3.6

Комбинация контактов 2HO

Электрическая износоустойчивость, циклов 0,15х10⁶

Механическая износоустойчивость, циклов 10⁶

Степень защиты IP20

Условия эксплуатации, ⁰С от -25 до +55

Контактор модульный 4Р 25А 4HO 220/240В iCT Acti9 A9C20834

  • Характеристики

  • Описание товара

  • Наличие в магазинах

  • Отзывы (0)

  • Вопрос-ответ

Производитель:

Schneider Electric

Артикул:

A9C20834

Вес:

0,238

Объем:

0,001

Фасовка:

1

Степень защиты (IP):

IP20

Модульный контактор iCT25A 4НО 220/240В АС 50ГЦ.

диапазон: Acti 9 – тип устройства или его аксессуаров: контактор – краткое название устройства: iCT – описание полюсов: 4P – [Icw] номинальный кратковременно допустимый ток: 25 А AC-7A, 8.5 А AC-7B – тип сети: переменный ток – способ управления: дистанционное управление. Преимущества: Эффективность, достойная Вас!, Широкое предложение, простой выбор, 1-4 полюса, соответствие стандарту DIN, Полнофункциональная модульная система для решения любых задач, Гибкие возможности комбинирования вспомогательных устройств с простой системой крепления на защелках, Совместимость по внешнему виду со всеми компонентами системы Acti 9.. применения: – Управление и контроль электрических цепей во всех промышленных, коммерческих и жилых зданиях., Контроль и управление одно- или трехфазными нагрузками до 100 А., интерфейс между устройствами управления и силовыми цепями нагрузок, таких как осветительные приборы, обогреватели, рольставни, системы полива, электропечи, электродвигатели агрегатов ОВКВ: вентиляторов, тепловых насосов и т.
д….

Степень защиты (IP)

IP20

Тип напряжения (раб. напряжение)

AC

Номин. раб. напряжение

400…400 В

Глубина установочная (встраив.)

43.5 мм

Количество нормально закрытых контактов (НЗ)

0

Количество нормально открытых контактов (НО)

4

Напряжение цепи управления

220…240 В

Номинальный рабочий ток

25 А

Тип напряжения (цепь управления)

AC

Макс. мощность ламп накаливания

2850 Вт

Категория применения

7

Количество модулей (модульная ширина)

2

Макс. мощность люминесц. ламп (параллельно компенсир.)

1200 ВА

Макс. мощность люминесц. ламп (включение попарно)

2400 ВА

Макс. мощность люминесц. ламп

1200 ВА

г. Краснодар, ул Онежская, 60

Под заказ0

г. Краснодар, ул. Кр. Партизан, 194

Под заказ0

г. Краснодар, ул. Солнечная, 25

Под заказ0

г. Анапа, ул. Парковая, 62б

Под заказ0

г. Краснодар, ул. Дзержинского, 98/3

В наличии2

г. Краснодар, ул. Уральская, 87

Под заказ0

г. Краснодар, ул. Российская, 252

Под заказ0

г. Краснодар Центральный склад

Под заказ0

г. Краснодар, ул. Западный обход, 34

В наличии1

Внешний склад

В наличии223

Раздел не найден.

схемы подключения и принцип работы

Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя. С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

  • После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
  • После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
  • После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
  • Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

  • Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
  • Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
  • Показатели условного теплового тока с категорией использования АС-1 – 25 А.
  • Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
  • Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
  • Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

  • Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
  • При срабатывании катушка потребляет мощность в размере 60 ВА.
  • В положении удержания катушка потребляет мощность, величиной 7 ВА.
  • Контакты замыкаются в течение 12-22 миллисекунд.
  • Размыкание контактов происходит в течение 4-16 мс.
  • Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Модульный контактор 220в на ДИН рейку

Добрый день муськовчане. Сегодня на обзоре контактор с креплением на DIN рейку. Для использования в щитках. Управляющая обмотка на 220 вольт. За подробностями прошу под кат:

Характеристики с магазина:

Главная Технология данных
Контактор модели TOCT1-25 2NO
Номинальное напряжение изоляции (UI) v 500
Номинальное рабочее напряжение (ue) V 230
Термальность постоянный ток(Ith) 25
Номинальное рабочее ток (т. е) ac-7a A 25
AC-7b A 10
Номинальная рабочая мощность ac-7a кВт 5.4

Соединительная проводка 1 провода мм2 1–4
2 провода mm2 1–4
Катушки
Напряжение питания (US) AC V 220/230
Катушки мощность, Вт 1.4


Контактор пришел в обычном пакете, из необычного только фирменный скотч которым была перевязана пупырка.

Упаковка


У данного магазина интересная политика, любой товар с платной доставкой, причем если брать две штуки, то и цена доставки удваивается. Видимо специально сделано, чтоб исходная цена была низкой и при поиске по цене выдавало в первых рядах.

Контактор представляет из себя стандартный одинарный модуль на DIN рейку. Конструктивно сделан как обычный автомат.


В офлайне такой контактор стоит около 30$.
Сверху есть индикатор срабатывания, механическая шторка красного цвета.
Верхние два контакта это обмотка реле, нижние 4 — собственно коммутируемые линии. На боковой стороне есть окошко с подвижным элементом, видимо для подсоединения дополнительных блоков контактов.
Проверял срабатывание реле на постоянном напряжении. Срабатывает при 180 вольт, отпускает при 7 вольтах. При номинальном напряжении 220 вольт ток потребления обмотки 45 мА

Потребление


это получается мощность катушки около 10 Вт, хотя заявлено 1,4 Вт.
При срабатывании щелкает громко. При работе шума нет, в руках вибрации не ощущается. За 20 минут работы, нагрева вообще не ощущается.
Замерил сопротивление замкнутых контактов:

Сопротивление контактов

14 и 22 мОм, что является неплохим результатом, заявленный ток в принципе может без ущерба пропустить. Я планирую использовать в системе домашней автоматизации, управлять будет котлом на 1 кВт, так что это даже с запасом.

Разборка

Разбирать конечно было жалко, куплено за свои ))) но решил разобрать. Разбирается легко все на защелках. Внутри электромагнит с короткозамкнутыми витками, что свидетельствует о предназначении на переменный ток.
Клеммы выполнены в виде скоб которые целиком зажимают провод и прижимают к рабочему контакту. Контакты мостикового типа. Системы искрогашения нет.

Полевые испытания буду проводить позже. В целом покупкой доволен. Сделано качественно.

Контактор модульный схема подключения. Контактор модульный в системе отопления


Как подключить контактор – Всё о электрике в доме

Что собой представляет контактор, его особенности и схемы подключения

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

  1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
  2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
  3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
  4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Принцип работы

При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

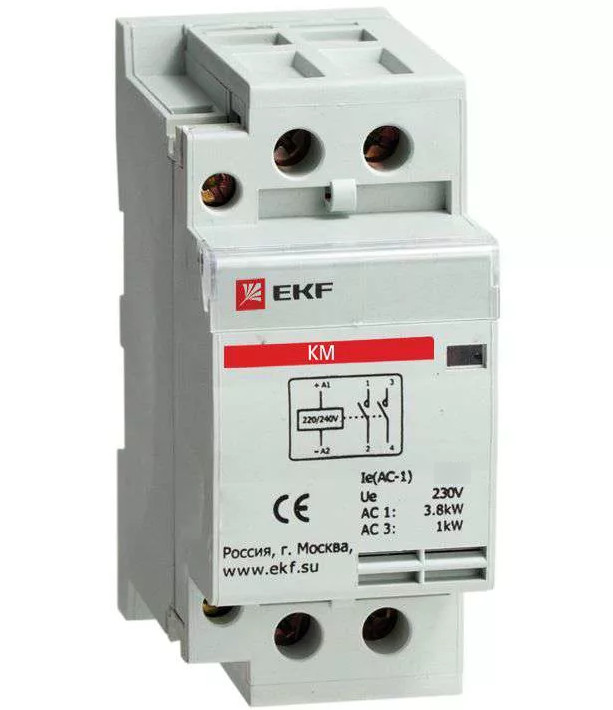

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Видео о подключении контактора

Как подключить магнитный пускатель

Для осуществления дистанционного включения оборудования используется магнитный пускатель или магнитный контактор. Как подключить магнитный пускатель по простой схеме и как подключить реверсивный пускатель мы и рассмотрим в этой статье.

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором в том, какую мощность нагрузки могут коммутировать эти устройства.

Магнитный пускатель может быть «1», «2», «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

  • Первый знак П — Пускатель;
  • Второй знак М — Магнитный;
  • Третий знак Е, Л, У, А… — это тип или серия пускателя;
  • Четвертый цифровой знак — величина пускателя;
  • Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов на включение могут размещаться в рабочих зонах пользователя.На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В. Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются. А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

Стандартная схема коммутации магнитных пускателей

Это схема подключения пускателя требуется для того, чтобы произвести запуск двигателя через пускатель с помощью кнопки «Пуск» и обесточивания этого двигателя кнопкой «Стоп». Это проще понимается, если разделить схему на две части: силовую и цепь управления.Силовую часть схемы следует запитать трёхфазным напряжением 380 В, имеющим фазы «A», «B», «C». Силовая часть состоит из трёхполюсного автоматического выключателя, силовых контактов магнитного пускателя «1L1-2T1», «3L2-4T2», «5L3-6L3», а также асинхронного трехфазного электродвигателя «M».

К управляющей цепи подаётся питание 220 вольт от фазы «A» и к нейтрали. К схеме управляющей цепи относится кнопка «Стоп» «SB1», «Пуск» «SB2», катушка «KM1» и вспомогательный контакт «13HO-14HO», что подключён параллельно контактам кнопки «Пуску». Когда автомат фаз «A», «B», «C», включается, ток проходит к контактам пускателя и остаётся на них. Питающая цепь управления (фаза «А») проходит через кнопку «Стоп» к 3 контакту кнопки «Пуск», и параллельно на вспомогательный контакт пускателя 13HO и остаётся там на контактах.Если активируется кнопка «Пуск», к катушке приходит напряжение — фаза «А» с пускателя «KM1». Электромагнит пускателя срабатывает, контакты «1L1-2T1», «3L2-4T2», «5L3-6L3» замыкаются. после чего напряжение 380 вольт подается на двигатель по данной схеме подключения и начинает свою работу электродвигатель. При отпускании кнопки «Пуск» ток питания катушки пускателя течет через контакты 13HO-14HO, электромагнит не отпускает силовые контакты пускателя, двигатель продолжает работать. При нажатии кнопки «Стоп» цепь питания катушки пускателя обесточивается, электромагнит отпускает силовые контакты, напряжение на двигатель не подается, двигатель останавливается.

Как подключить трехфазный двигатель можно дополнительно посмотреть на видео:

Схема коммутации магнитных пускателей через кнопочный пост

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, включает в себя непосредственно сам пост с кнопками «Пуск» и «Стоп», а также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После этого по перемычке оно проходит сквозь нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит путём нажатия на кнопку «Стоп», тем самым размыкая ток от катушки и после действия возвратной пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. В принципе работа схемы аналогична предыдущей схемы. Только в данной схеме нагрузка однофазная.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Рекомендуем прочитать:
Добавить комментарий Отменить ответ

Как подключить магнитный пускатель — инструкция со схемами

28.03.2016 нет комментариев 44 124 просмотров

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя. Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Инструкции по подсоединению

Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:

Подсоединяем пускатель через кнопочный пост (без реверса)

На примере с двигателем выглядит это так:

Управление электродвигателем на 380 Вольт

Подключить по реверсивной схеме двигатель можно следующим образом:

Включение двигателя через три кнопки

Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!

Будет интересно прочитать:

Подсоединяем пускатель через кнопочный пост (без реверса)

Управление электродвигателем на 380 Вольт

Включение двигателя через три кнопки

Источники: http://amperof.ru/elektropribory/chto-soboj-predstavlyaet-kontaktor-ego-osobennosti-i-shemy-podklyucheniya.html, http://electry. ru/elektromontazhnye-raboty/kak-podklyuchit-magnitnyiy-puskatel.html, http://samelectrik.ru/kak-podklyuchit-magnitnyj-puskatel-instrukciya.html

electricremont.ru

Схема подключения контактора

В настоящее время очень сложно обеспечить нормальную работу электрических приборов с функциями частых пусков и коммутациями без применения контактора. Например, контакторы повсеместно применяются в производственной деятельности, при выполнении строительных работ, в вентиляционных системах и системах отопления, при устройстве освещения. Что представляет собой это устройство, и каким образом оно действует в реальных условиях?

Что такое контактор?

Это устройство с дистанционным действием, которое используется во время регулярных включений и отключений, силовых электрических сетей, находящихся под нагрузкой. Таким образом, это своего рода коммутационное устройство имеющее функцию самовозврата.

По своему назначению, они не направлены на защиту  электрических сетей от незапланированных нештатных ситуаций. Это связано с тем, что в нем не предусмотрены защитные элементы. Главное предназначение – обеспечить для электрооборудования большее количество отключений и включений при наличии дистанционного управления.

Каждый контактор имеет стандартное устройство с небольшими вариациями, в зависимости от его модификации
  • Дистанционное управление обеспечивается электромагнитной системой;
  • Главные силовые агрегаты, оборудованные устройствами для погашения возникающей электрической дуги;
  • блок-контакты или вспомогательные контакты, которые используются в цепях управления и блокировки.

В различных сферах используются и различные их конструкции. Для одних случаев применяют мини-контакторы, рассчитанные на 4 и 5,5Квт, модульные, наиболее часто используемые, мощные контакторы, до 400Квт. В качестве дополнительных устройств совместно могут использоваться различные конструкции для обеспечения гибкости и адаптации, согласно техническим условиям подключения.

Стандартная схема подключения контактора

В настоящее время схемы подключений практически любого контактора можно найти в сети Интернет, на сайте компании – производителя и , обычно, находится в комплекте с устройством. Не подключайте его самостоятельно, это достаточно сложная операция и выполнять ее должен квалифицированный специалист – электрик. Только так можно гарантировать последующую нормальную работу устройства. В противном случае, Вы рискуете остаться и без устройства и без электрооборудования. Теперь же рассмотрим конструкции на живых примерах.

Контакторы компании Legrand

Особенности конструкции позволяют технически правильно и надежно крепить на DIN-рейке. К контакторам данной модификации можно свободно присоединить дополнительные контакты. Быстрая установка проводников цепи управления и главной цепи стала возможной с помощью винтовых клемм-зажимов, располагающихся в нижней части корпуса.

Контакторы КМИ

Малогабаритные используются при токах с нагрузкой 9 – 95 А и применяются при запуске и остановке реверсивных асинхронных двигателей с короткозамкнутым ротором. Кроме того, они широко применяются в процессе управления электропечами, вентиляторами, тепловыми завесами.

Контакторы производства АВВ

Представляют собой  устройство, обеспечивающее необходимую комплектацию оборудования при помощи необходимых дополнительных приборов. Имеющие специальную электронную схему, выполняют функцию стабилизации напряжения, подающегося на катушку, с большой точностью. Большие контакторы имеют вводы для управления при помощи низковольтных информационных сигналов, из-за чего значительно упрощается установка и подключение.

electric-220.ru

Схема контактора – РАДИОСХЕМЫ

   Электрическим машинам необходимо не только срочное отключение при замыкании (или в других ситуациях), но им также необходима регулярная коммутация питания, которая обуславливается тех. потребностями применения. Для этого и необходимы контакторы. Что же представляет из себя контактор? Это двухпозиционный аппарат, который дистанционно приводиться в действие электро-магнитной системой, что выключает и включает силовые цепи как в составе магнитных пускателей, так и самостоятельно. Обычно контакторы используют, чтобы управлять мощным асинхронным электромотором в электропоезде, лифте или для того, чтобы переключать значительные постоянные токи в нефтегазовой, металлургической и горнорудной промышленности.

   Что касательно конструкции контакторов. Первое, это высокая частота коммутации (30-3500 в час) и общее количество циклов до 10 млн. Благодаря этому, к контактору предъявляются очень высокие требования в плане износостойкости (механической и электрической). Электромагнитная система, блок основных контактов, дугогасительная система и вспомогательные контакты – это всё то, из чего состоит контактор. Как правило, электромагнитная система выглядит как катушка (не всегда одна) с якорем, который замыкает основные контакты. Сразу после того, как напряжение попадает на катушку, контакты размыкаются из-за действия спец. пружины, либо своим весом. При этом есть такие модели контактора, где главные контакты замкнуты, несмотря на отсутствие управляющего тока.

Схемы подключения различных контакторов

   Контакты, функция которых размыкать и замыкать силовую цепь, бывают мостиковые и рычажные и рассчитаны на достаточно долгое (8 часов минимум) проведение тока. Мостиковые контакты предусматривают подвижную систему прямоходового типа, а если контакт рычажный – поворотного. Когда основные контакты размыкаются, прекращается электрическая дуга, благодаря действию дугогасительной системы. Используя поперечное магнитное поле, специальные камеры с щелями (продольными) гасят дугу. Образуются камеры дугогасительной катушки, которая включается вместе с контактами. Контакты мостикового типа призваны служить для коммутации цепей управления сигнализацией и контактором. Они могут быть как разомкнутые, так и нормально замкнутые. Проводиться ток не больше 20 А, а размыкается не выше 5А.

   Главные характеристики контакторов – напряжение и рабочий ток. Ток, который длительно пропускается аппаратом дифференцируется от исполнителя и может быть от 1,5 ампера до целых 4,8 кило Ампера. Аппарат рассчитан на напряжение от 27 вольт до 2 киловольт постоянного тока, а также от 100 вольт до 1,6 киловольт переменного тока. Рабочее напряжение большинство моделей до 600 ампер. Масса аппарата может быть различной, и зависит от его параметров. Допустим, контактор на 600 ампер будет весить 30 кг, а на 100 ампер – 5 кг.

   В настоящее время постоянно появляются всё более новые контакторы со специальными вакуумными камерами. Это позволяет повысить безопасность использования, а также увеличивает износостойкость, снижает потребляемую мощность, массу, габариты, и расходы на потери от простоев и обслуживание.

radioskot.ru

Контактор модульный в системе отопления

Простота конструкции инфракрасного отопления гарантирует безотказность его работы на десятки лет. Но для этого необходимо корректно рассчитать мощность оборудования и правильно оснастить систему. Сегодня мы поговорим о том, в каких случаях в системе отопления «греющий потолок» на основе низкотемпературных пленочных электронагревателей используется модульный контактор.

Стандартный комплект отопления

Греющий потолок состоит только из функциональных элементов. В стандартный комплект включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.

Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).

Когда в системе нужен модульный контактор

Рассчитывать мощность греющего потолка при максимальной нагрузке необходимо заранее.  В случае превышения рекомендованной мощности нагрузки на группы пленочных электронагревателей более 10 А (установленная мощность 2,2 кВт) следует включить в цепь модульный контактор. Он будет выполнять в системе коммутацию групповых нагрузок.

В настоящее время компания «Теплый мир электро» рекомендует к использованию двухполюсные и четырехполюсные модульные контакторы фирмы IEK (КМ20-20, КМ40-40 и КМ63-40). Ниже (см. рисунок) представлена структура обозначения модульного контактора торговой фирмы IEK на примере КМ20-20.

Принцип работы модульного контактора в системе отопления на основе пленочных электронагревателей

Давайте рассмотрим на конкретном примере, как работает в системе инфракрасного отопления «греющий потолок» контактор модульный модели КМ20-20, выпущенный торговой фирмой IEK. Предположим, что в одной из групп нагревателей установленная мощность составляет 2,4 кВт (ток нагрузки 10,9 А).

Очевидно, что на группу необходимо устанавливать соответствующий модульный контактор, так как ожидаемая нагрузка будет превышать максимальные для терморегулятора 10 А. В данном случае отлично подойдет к использованию контактор модульный КМ20-20 с номинальной нагрузкой по току 20 А. Принципиальная схема подключения в электрическую цепь пленочных электронагревателей и модульного контактора представлена ниже.

Как работает модульный контактор КМ20-20 после подключения? В каждом помещении, которое обогревается с помощью греющего потолка, имеется отдельный терморегулятор, отслеживающий внутреннюю температуру. Соответствующий терморегулятор управляет модульным контактором, который отвечает за группу с нагрузкой 10,9 А. При необходимости он подает сигнал на модульный контактор, который в свою очередь включает или отключает напряжение от соответствующей группы нагревателей.

Контактор модульный КМ20-20 рассчитан на использование в однофазных сетях для однофазных групп пленочных электронагревателей. К таким сетям подключается греющий потолок в большинстве жилых, офисных или других помещений относительно небольшой площади.

Трехфазные группы пленочных электронагревателей чаще всего используются для организации отопления на промышленных предприятиях или в складских комплексах. В этом случае применяется модульный контактор модели КМ40-40, КМ63-40, которые работают по такому же принципу.

Особенности модульных контакторов IEK

Наша компания рекомендует клиентам исключительно проверенные материалы и комплектующие, гарантирующие долговечность и эффективность отопительных систем на основе пленочных электронагревателей. Это касается и пленочных электронагревателей, и терморегуляторов, и модульных контакторов IEK, которые имеют следующие особенности.

• Компактность и совместимые размеры. Это позволяет устанавливать дополнительное оборудование в стандартный электрический щиток, куда отлично подходит любой аппарат модульной серии.• Модульные контакторы IEK обладают визуальной индикацией состояния главных контактов.• Устройства отличаются пониженным электромагнитным фоном, что обеспечивается использованием в них магнитной системы на постоянном токе.• Модульные контакторы IEK обладают высоким быстродействием. Включение питания происходит в течение 20 мс, а отключение цепи от сети – за 30 мс. • Здесь используются мостиковые контакты, обеспечивающие двойной разрыв при размыкании главных контактов.• При срабатывании модульные контакторы IEK создают минимальный уровень шума.

Высокая степень надежности, быстродействие и чуткость данных устройств обеспечивают безопасность работы всей отопительной системы, ее долговечность и эффективность. Модульные контакторы IEK проверены годами эксплуатации в отечественных условиях с резкими перепадами напряжения и нестабильной работой электрических сетей.

Актуальные цены на модульные контакторы представлены на странице прайс-лист в разделе Дополнительное оборудование. Любые возникшие вопросы можно задать нашим специалистам, а также получить консультацию или помощь в оформлении заказа.

Купить контактор модульный КМ20-20 в интернет-магазине

Купить контактор модульный КМ40-40 в интернет-магазине

www.tmelekt.ru

Подключение контактора схема – Всё о электрике в доме

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Как подключить магнитный пускатель — инструкция со схемами

28.03.2016 нет комментариев 44 124 просмотров

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя. Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Инструкции по подсоединению

Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:

Подсоединяем пускатель через кнопочный пост (без реверса)

На примере с двигателем выглядит это так:

Управление электродвигателем на 380 Вольт

Подключить по реверсивной схеме двигатель можно следующим образом:

Включение двигателя через три кнопки

Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!

Будет интересно прочитать:

Подсоединяем пускатель через кнопочный пост (без реверса)

Управление электродвигателем на 380 Вольт

Включение двигателя через три кнопки

Схема подключения контактора

В настоящее время очень сложно обеспечить нормальную работу электрических приборов с функциями частых пусков и коммутациями без применения контактора. Например, контакторы повсеместно применяются в производственной деятельности, при выполнении строительных работ, в вентиляционных системах и системах отопления, при устройстве освещения. Что представляет собой это устройство, и каким образом оно действует в реальных условиях?

Что такое контактор?

Это устройство с дистанционным действием, которое используется во время регулярных включений и отключений, силовых электрических сетей, находящихся под нагрузкой. Таким образом, это своего рода коммутационное устройство имеющее функцию самовозврата.

По своему назначению, они не направлены на защиту электрических сетей от незапланированных нештатных ситуаций. Это связано с тем, что в нем не предусмотрены защитные элементы. Главное предназначение – обеспечить для электрооборудования большее количество отключений и включений при наличии дистанционного управления.

Каждый контактор имеет стандартное устройство с небольшими вариациями, в зависимости от его модификации
  • Дистанционное управление обеспечивается электромагнитной системой;
  • Главные силовые агрегаты, оборудованные устройствами для погашения возникающей электрической дуги;
  • блок-контакты или вспомогательные контакты, которые используются в цепях управления и блокировки.

В различных сферах используются и различные их конструкции. Для одних случаев применяют мини-контакторы, рассчитанные на 4 и 5,5Квт, модульные, наиболее часто используемые, мощные контакторы, до 400Квт. В качестве дополнительных устройств совместно могут использоваться различные конструкции для обеспечения гибкости и адаптации, согласно техническим условиям подключения.

Стандартная схема подключения контактора

В настоящее время схемы подключений практически любого контактора можно найти в сети Интернет, на сайте компании – производителя и. обычно, находится в комплекте с устройством. Не подключайте его самостоятельно, это достаточно сложная операция и выполнять ее должен квалифицированный специалист — электрик. Только так можно гарантировать последующую нормальную работу устройства. В противном случае, Вы рискуете остаться и без устройства и без электрооборудования. Теперь же рассмотрим конструкции на живых примерах.

Контакторы компании Legrand

Особенности конструкции позволяют технически правильно и надежно крепить на DIN-рейке. К контакторам данной модификации можно свободно присоединить дополнительные контакты. Быстрая установка проводников цепи управления и главной цепи стала возможной с помощью винтовых клемм-зажимов, располагающихся в нижней части корпуса.

Контакторы КМИ

Малогабаритные используются при токах с нагрузкой 9 – 95 А и применяются при запуске и остановке реверсивных асинхронных двигателей с короткозамкнутым ротором. Кроме того, они широко применяются в процессе управления электропечами, вентиляторами, тепловыми завесами.

Контакторы производства АВВ

Представляют собой устройство, обеспечивающее необходимую комплектацию оборудования при помощи необходимых дополнительных приборов. Имеющие специальную электронную схему, выполняют функцию стабилизации напряжения, подающегося на катушку, с большой точностью. Большие контакторы имеют вводы для управления при помощи низковольтных информационных сигналов, из-за чего значительно упрощается установка и подключение.

Источники: http://el-shema. ru/publ/skhemy_podkljuchenija/skhema_podkljuchenija_magnitnogo_puskatelja/13-1-0-429, http://samelectrik.ru/kak-podklyuchit-magnitnyj-puskatel-instrukciya.html, http://electric-220.ru/news/skhema_podkljuchenija_kontaktora/2012-05-02-124

electricremont.ru

Модульный контактор КМ-40 | Ремонт дома

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В данной статье я хочу рассказать Вам про контакторы модульного исполнения или другими словами, модульные контакторы, сокращенно КМ, которые также нашли широкое распространение, особенно, в жилом секторе.

Напомню, что по определению ГОСТа Р 50030.4.1-2002, п.2.1.1 контактор — это:

По способу воздействия силы, необходимой для замыкания контактов, контакторы делятся на:

  • электромагнитные
  • электропневматические
  • пневматические
  • запираемые

Модульные контакторы относятся к электромагнитным контакторам.

Какие же преимущества имеют модульные контакторы перед обычными контакторами?

Модульные контакторы стали очень востребованными устройствами, особенно при сборке квартирных щитов и различных систем автоматики: управление освещением, нагревательными установками, вентиляцией, насосами и т. п. В первую очередь это объясняется их конструкцией.

Контакторы модульного исполнения идеально вписываются с остальными модульными устройствами, установленными на DIN-рейке, при этом не нарушая эргономики пространства в щите.

Модульные контакторы более бесшумные и обладают меньшими вибрациями при работе по сравнению с обычными контакторами, что только положительно сказывается на их применении в местах с постоянным пребыванием людей: квартиры, больницы, офисы, учебные заведения и т.п.

Сравните уровень шума и вибраций при включении обычных и модульных контакторов, посмотрев данный видеоролик.

(видео будет добавлено в ближайшее время)

Под руку мне попался двухполюсный модульный контактор КМ-40-11 от EKF, на примере которого мы и рассмотрим его конструкцию, устройство и схему подключения.

Расшифровка, схема подключения и технические данные КМ-40-11

Структура условного обозначения КМ-40-11:

  • КМ — контактор модульный
  • 40 — номинальный ток, А
  • 11 — количество и тип контактов (есть следующие исполнения: 11, 20, 31 и 40, см. таблицу ниже)

Модульные контакторы КМ от EKF выпускаются на номинальные токи от 16 до 63 (А). Вот их стандартный ряд значений: 16, 20, 25, 40, 50 и 63 (А).

Вот таблица модульных контакторов всех типов от EKF. Красным я выделил рассматриваемый в данной статье КМ-40-11.

Контактор КМ-40-11 является двухполюсным и имеет 2 силовых контакта: 1NO (нормально-открытый) с обозначением (1-2) и 1NC (нормально-закрытый) с обозначением (R3-R4).

Схема подключения модульного контактора КМ-40-11 изображена на его лицевой стороне:

  • +А1 и -А2 — это выводы катушки
  • (1-2) — 1NO (нормально-открытый) силовой контакт
  • (R3-R4) — 1NC (нормально-закрытый) силовой контакт

Внимание! В указанной на корпусе схеме имеется несоответствие.

Нормально-открытый контакт 1NO (1-2) расположен справа, а нормально-закрытый контакт 1NC (R3-R4) — слева. На схеме же указано наоборот. Перед подключением контактора я машинально решил проверить исправность его контактов, а в итоге обнаружил такое несоответствие — вот тому подтверждение.

Позже, разобрав контактор, я вновь убедился в этом. Видимо, при сборке контактора перепутали расположение мостиковых контактов и собрали их не в соответствие со схемой. Так что будьте бдительны и проверяйте все электротехнические изделия на соответствие указанных схем. Сделать это не сложно и не долго, применив обычный цифровой мультиметр или «аркашку».

Помимо схемы подключения, на лицевой стороне контактора указаны его основные характеристики:

  • номинальное рабочее напряжение 230 (В)
  • номинальный ток контактов 40 (А)
  • АС-1: 8,4 (кВт)
  • АС-3: 3,7 (кВт)

Что означают аббревиатуры АС-1 и АС-3?

Например, если с помощью контактора КМ-40-11 управлять неиндуктивной или слабоиндуктивной однофазной нагрузкой (категория применения АС-1 и АС-7а), например, лампами накаливания, люминесцентными или светодиодными лампами, то их максимальная мощность при напряжении 230 (В) не должна превышать 8,4 (кВт) или 40 (А).

Если же в качестве нагрузки будет однофазный электродвигатель с короткозамкнутым ротором или бытовой вентилятор (категория применения АС-3 и АС-7b), то его максимальная мощность не должна превышать 3,7 (кВт) или 22 (А).

Ниже я разместил таблицу мощностей и токов нагрузок контакторов КМ от EKF всех типов в зависимости от категории применения. Красными прямоугольниками я выделил рассматриваемый в данной статье КМ-40-11.

Остальные технические характеристики указаны в руководстве по эксплуатации, знакомьтесь:

  • выдерживаемое импульсное напряжение 6 (кВ)
  • напряжение срабатывания 195-253 (В)
  • напряжение возврата 46-172 (В)
  • пусковой ток катушки 30 (мА) для КМ-16 и КМ-20; 60 (мА) для КМ-25, КМ-32 и КМ-40; 95 (мА) для КМ-50 и КМ-63
  • рабочий ток (ток удержания) катушки 18 (мА) для КМ-16 и КМ-20; 12 (мА) для всех остальных типов
  • мощность, потребляемая катушкой не более 5 (Вт)
  • скорость замыкания контактов 20 (мс)
  • скорость размыкания контактов 30 (мс)
  • рабочее положение — вертикальное
  • режим работы — продолжительный
  • механическая износостойкость — 1 млн. циклов
  • электрическая износостойкость — 150 тыс. циклов
  • температура эксплуатации от -25°С до +45°С
  • степень защиты — IP20

В руководстве было указано, что напряжение катушки контактора составляет 220-240 (В) переменного тока. Я уже встречался с некоторыми типами модульных контакторов, у которых катушка могла работать, как от переменного напряжения, так и от постоянного — питание катушки у них осуществлялось через выпрямительный мост.

Вот меня и смутило то, что на схеме КМ-40-11 была указана полярность выводов катушки +А1 и -А2.

Я решил проверить это, разобрав контактор. Забегу немного вперед и скажу, что визуально в конструкции контактора я не увидел выпрямительного моста, но при подключении к катушке постоянного напряжения =220 (В) контактор успешно срабатывал, причем даже гораздо лучше, чем от переменного — с меньшим шумом и вибрацией.

Заодно я решил измерить (на всякий случай) омическое сопротивление катушки. Оно составило 1296 (Ом).

Таблица сечений присоединительных проводов для катушки и силовых контактов.

Конструкция и устройство модульного контактора КМ-40-11

Модульный контактор устанавливается только на стандартную DIN-рейку с размером 35 (мм).

Его установка и снятие осуществляется с помощью фиксирующей защелки.

Габаритные размеры контакторов КМ от EKF, в зависимости от количества модулей, указаны в таблице ниже:

Обратите внимание, что на лицевой части контактора имеется индикатор его состояния в виде стеклянного окошечка с красным флажком. Если в окошечке появится красный флажок, то это символизирует о том, что контактор включен.

Для нанесения диспетчерского наименования (маркировки) контактора на нем предусмотрена специальная площадка с прозрачной крышкой.

Чтобы наглядно увидеть конструкцию модульного контактора, нужно его разобрать, что я сейчас и сделаю.

С помощью тоненькой отвертки вскроем 3 защелки и снимем верхнюю часть корпуса.

Откроется доступ к катушке и магнитной системе.

В верхней части находится неподвижный магнитопровод (сердечник), установленный на силиконовых амортизаторах, которые подавляют (уменьшают) уровень шума при срабатывании контактора.

Неподвижная часть магнитопровода легко снимается вверх.

Неподвижный магнитопровод набран из листов электротехнической стали (из холоднокатаной или горячекатаной — точно определить не могу), изолированных друг от друга, для уменьшения вихревых токов в «железе». Это отчетливо видно на фотографии. Также на нем размещены два короткозамкнутых кольца, которые уменьшают вибрации при срабатывании контактора.

Соединение неподвижной и подвижной частей магнитопровода имеет гладкую отшлифованную поверхность.

Если по каким-то причинам в этом месте образуется грязь или ржавчина, то контактор при включенном положении будет сильно гудеть.

Планирую в ближайшее время написать подробную статью о частых неисправностях в контакторах, встречающихся на моей практике.

Затем нужно снять винтовые зажимы выводов катушки и силовых контактов. У катушки они просто снимаются вверх, а у контактов сначала их нужно слегка раскрутить и потом уже снять.

После этого нужно вытащить из направляющих силовые неподвижные контакты.

Они изготовлены из меди или медного сплава.

Теперь можно снять подвижную часть магнитопровода в сборе с катушкой, подвижной контактной системой (траверсой) и системой рычагов для индикации состояния (красный флажок).

Возвратная противодействующая пружина находится в центре катушки и возвращает подвижные контакты в исходное положение при отключении катушки от напряжения.

У контактора КМ-40-11 применяются мостиковые контакты, которые обеспечивают разрыв с двух сторон. Контакты выполнены из серебросодержащего материала, что увеличивает их электрическую износоустойчивость и срок эксплуатации, уменьшает переходное сопротивление.

Фотография, практически полностью, разобранного модульного контактора КМ-40-11 от EKF.

Зная устройство модульного контактора, рассмотрим принцип его работы, не вникая в недры теории электромагнетизма.

При подаче переменного напряжения 220 (В) на катушку контактора по ней начинает протекать электрический ток, который создает магнитный поток. Силовые магнитные линии замыкаются через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая или размыкая контакты контактора.

При снятии напряжения с катушки, возвратная (противодействующая) пружина возвращает подвижную часть магнитопровода в исходное положение, тем самым возвращая контакты в исходное состояние.

В начале статьи я говорил, что контактор срабатывал при подключении к катушке, как переменного, так и постоянного напряжения 220 (В).

О принципе работы модульного контактора и его разборке смотрите в этом видеоролике:

Дополнение: у рассматриваемого модульного контактора КМ-40-11 я нашел небольшой недостаток — у него нет возможности добавить дополнительные контакты, в отличие от того же модульного контактора ABB ESB 24-40 с дополнительной приставкой ЕН 04-11. А ведь иногда это бывает так необходимо.

Прошу производителей рассмотреть данный факт и принять меры по реализации этой идеи.

vizada.ru

схема подключения контактора | Советы электрика

Я не буду вдаваться в подробности что такое пускатель или контактор, для чего они нужны и т.д.

Сразу покажу как их подключать.

Схема включения у них совершенно одинаковая независимо от размера и назначения, так как одинаков и принцип действия. Для дистанционного управления включения/отключения контактора применяется кнопочный пост ПКЕ с кнопками “Стоп” красного цвета и кнопкой “Пуск” черного.

Кнопки с возвратом, то есть после их нажатия они возвращаются в исходное положение сами. Внутри кнопки есть контакт, который размыкается или замыкается при нажатии.

Пуск” наоборот- замыкается.



Логика работы схемы включения контактором проста: при нажатии на кнопку “Пуск” подается напряжение на катушку контактора и он включается, силовые контакты замыкаются и остаются во включенном положении даже после возврата кнопки “Пуск” в исходное состояние.

Отключение контактора производится нажатием на кнопку “Стоп”.

То есть обе кнопки нажимаются кратковременно.

Каким образом контактор остается включенным после отпускания кнопки “Пуск”?

Ведь контакт на включение вроде как разомкнут?

Для этого у контактора есть блок-контакт или вспомогательный, не силовой контакт который замыкается или размыкается совместно с силовыми контактами контактора.

Для схемы включения нужен нормально-разомкнутый контакт.

После того как кнопку “Пуск” отпущена, фаза управления на катушку идет именно через этот замкнувшийся при включении блок-контакт. Катушки контакторов есть на разное напряжение- 220 или 380 Вольт.

Независимо от напряжения подключение катушки одинаково- на один вывод напряжение питания подключается напрямую.

На второй вывод фаза управления на катушку идет через кнопки.

Я рассказываю самую упрощенную схему для дистанционного управления пускателем, на самом деле в схеме еще могут быть контакты тепловых реле и других защитных аппаратов.

Итак, сборка схемы:

Для подключения кнопок надо трехжильный кабель.

Фаза управления берется обычно сразу с силовых контактов, куда приходит вводной кабель и идет на кнопку “Стоп”.

После кнопки “Стоп” фаза управления подключается: -перемычкой на кнопку “Пуск” -на блок-контакт контактора После кнопки “Пуск”- на второй конец блок-контакта контактора и уже отсюда- на катушку контактора.

То есть кнопка “Пуск” и блок-контакт подключены паралельно друг другу.

Но тут важно не перепутать провода местами иначе контактор не включится.

Надо запомнить: провод фазы управления, подключенный после кнопки “Стоп”(между ней и кнопкой “Пуск”) НЕ ДОЛЖЕН подключаться на катушку.

У кого быстрый интернет- смотрите видео, которое я заснял буквально вчера специально для вас:

Я считаю что как подключить пускатель должен знать и уметь каждый электрик.

 Узнайте первым о новых материалах сайта!

Просто заполни форму:



ceshka.ru

Контактор модульный – назначение и принцип работы

Приветствую вас на страницах сайта elektrik-sam.info!

В этой статье мы рассмотрим устройство и принцип действия и схему подключения электромагнитного контактора.

Контакторы предназначены для управления какой-либо нагрузкой. Они имеют обмотку на которую подается управляющее напряжение, и силовые контакты, которые управляют нагрузкой. Нагрузка может быть любой: группы освещения, одиночные мощные приборы, обогреватели, электродвигатели и т.д.

Чаще всего контактор используется при автоматизации, либо при управлении мощной нагрузкой.



Контакты контактора могут быть нормально разомкнутые, нормально замкнутые, либо их комбинация. Зависит от конкретной модели контактора.

Обмотка контактора и управляемые ей контакты в общем случае могут быть подключены в разные цепи. Обмотка — в цепь управления, с обязательной установкой защиты (автоматического выключателя или предохранителя). Контакты — непосредственно в силовую цепь нагрузки, также с обязательной установкой аппаратов защиты.

При подаче управляющего сигнала в обмотку управления (в нашем примере при нажатии на клавишу выключателя), на обмотку подается управляющее напряжение, якорь втягивается и переключает контакты контактора в замкнутое состояние.

К нагрузке подключается питающее напряжение, в нашем примере к лампочке, и она загорается.

При снятии управляющего сигнала с обмотки управления (обмотки контактора), цепь обмотки разрывается, якорь возвращается в исходное состояние, контакты размыкаются и нагрузка обесточивается. Т.е. лампочка будет снова выключена.

Более подробно принцип работы и схему подключения контактора смотрите в видео:

Контактор — принцип работы и схема подключения

Определение, принцип работы, преимущества, выбор!

Простое действие, такое как включение света, включает в себя несколько действий, которые происходят в электрической системе вашего дома, где модульные контакторы играют основную роль.

Что такое модульный контактор?

Модульный контактор – это тип переключающего устройства, которое используется для управления нагрузками малой мощности, не создавая шума во время работы. Его можно установить на DIN-рейку. Он имеет компактные размеры и может использоваться в небольших электрических шкафах и шкафах.

Эти устройства предназначены для установки на DIN-рейку в сочетании с линейкой низковольтных устройств. Они обеспечивают безопасное переключение и управление различными приложениями, а также защиту от перенапряжений и пиков тока. Они также могут обеспечить экономичное решение благодаря низкому энергопотреблению катушек постоянного тока.

Модульный контактор работает так же, как силовой контактор.

1-Катушка модульного контактора находится под напряжением.

2- Главные контакты меняют положение. (От НО к НЗ или НЗ к НР)

3- Электрическая энергия передается со стороны питания на нагрузку

Силовой контактор издает гудение во время переключения. Вы можете услышать этот тревожный звук, даже если дверца шкафа закрыта. Модульный контактор обеспечивает бесшумную работу. Поэтому его также называют бесшумным контактором. Это наиболее важная особенность, которая отличает модульный контактор от силового.

Модульный контактор предпочтительнее для использования внутри помещений из-за его бесшумной работы. Он отвечает потребностям таких приложений, как отели и жилые дома. Обычно он используется для управления осветительными нагрузками. Он также используется для переключения небольших вентиляторов, насосов, лифтов и обогревателей.

Модульные контакторы играют важную роль в реализации широко распространенных приложений, таких как схемы отключения нагрузки, контроль доступа с помощью считывателей карт в квартирах и гостиницах. Благодаря им может быть реализовано полное отключение всего энергоснабжения или отдельной цепи при выходе из
объектов.

Преимущества Модульный контактор

имеет следующие преимущества для пользователей.

  • Он работает бесшумно и имеет низкое энергопотребление.
  • Отводит меньше тепла.
  • Легко установить.
  • Модульный контактор аналогичен контакторным реле (вспомогательным контакторам) с точки зрения комбинации контактов. 1НО + 2НЗ, 2НО + 2НЗ и т. Д.

  • Он компактен и не занимает много места.
  • Варианты установки дополнительных принадлежностей очень ограничены по сравнению с силовыми контакторами.
  • Похоже на автоматические выключатели. Потому что у него профиль на DIN-рейку. При использовании автоматических выключателей внутри корпуса их может быть трудно отличить визуально. Но общий вид панели очень хорош с использованием модульных контакторов.
  • Обычно вырабатывается до 15 кВт. Поэтому его можно использовать для переключения малых нагрузок.
  • Катушки продвинутых моделей могут питаться как переменным, так и постоянным током.Кроме того, они имеют функции защиты от перенапряжения.
  • Некоторыми моделями можно управлять вручную.
  • Оборудован контактной индикацией.

Параметры выбора

При выборе модульного контактора следует учитывать следующие параметры:

  • Комбинация контактов.
  • Номинальное рабочее напряжение.
  • Расчетный рабочий ток.
  • Управляющее (или катушечное) напряжение.
  • Температура окружающего воздуха.
  • Электрическая и механическая прочность.

Если вы используете модульный контактор в системах освещения, вы должны контролировать тип и количество осветительных приборов, которые будут подключены к одному контакту контактора. Особенно в современном мире, где использование светодиодного освещения увеличивается, контактор должен выдерживать номинальные и пусковые токи осветительных приборов.

Приложения

Наиболее распространенные применения модульного контактора:

  • Освещение (основное применение модульных контакторов)
  • Электронная мобильность (вкл.в цепях переменного тока)
  • HVAC.
  • Распределение цепи переменного тока.
  • Малые двигатели и насосы.
  • Распределение цепи постоянного тока.
  • Двигатели постоянного тока.
  • Лифты.
  • Корабли.
  • Переключение резервного питания.

Продолжить чтение

Модульный контактор по индивидуальному заказу | Модульный контактор оптом в Китае

Что такое модульный контактор?

Модульный контактор – это переключающее устройство, используемое для управления маломощными нагрузками без какого-либо жужжания во время работы.Его можно установить на DIN-рейку. Он компактен и может использоваться в небольших электрических шкафах и шкафах.

Работа контактора модуля такая же, как и у силового контактора.

  • Катушка контактора модуля находится под напряжением.
  • Положение главного контакта изменяется. (От НО к НЗ или от НЗ к НО)
  • Электрическая энергия передается от конца источника питания к концу нагрузки

Силовой контактор издает жужжащий звук во время процесса переключения.Этот беспокоящий звук можно услышать даже при закрытой дверце шкафа. Модульные контакторы обеспечивают бесшумную работу. Поэтому его еще называют бесшумным контактором. Это наиболее важная особенность, которая отличает контактор модуля от силового контактора.

Модульные контакторы – лучший выбор для применения внутри помещений благодаря их бесшумной работе. Он может удовлетворить потребности таких приложений, как отели и жилые дома. Обычно используется для управления осветительной нагрузкой. Его также можно использовать для переключения небольших вентиляторов, водяных насосов, лифтов и обогревателей.

Где и зачем использовать модульный контактор?

При управлении и переключении тепловых насосов и различного другого оборудования (например, систем вентиляции) обычно используются модульные контакторы. Когда в квартирах собирают панели и различные системы автоматизации, они становятся очень популярными и популярными. Например, регулировка света, буровой насос, автоматический выключатель цепи резерва и т. Д. Почему? Потому что контактор отлично сочетается с другим модульным оборудованием, не нарушая эргономики защитного слоя.В этом можно убедиться, посмотрев наглядный пример на фото:

Стоит помнить, что на частоте 50 Гц напряжение блока питания не должно превышать 380 вольт. Однако, несмотря на это, контактор может работать на большой мощности. Это устройство также имеет ряд преимуществ. Например, почти нет шума и вибрации. Это очень положительный эффект. Он подходит не только для защиты дома, но и в общественных местах (больницы, квартиры, школы, исследовательские институты и т. Д.).), потому что другое распределительное устройство слишком восприимчиво к сильным вибрациям.

Кстати, размер важен. Ведь небольшие размеры модульного контактора позволяют устанавливать его на DIN-рейку. В конструкции предусмотрена дугогасящая камера для гашения дуги, возникающей в процессе изменения токовой нагрузки. Кроме того, есть однофазные и трехфазные контакторы, которые можно подключать к любой сети.

Конструкция контактора

Чтобы понять принцип работы контактора, необходимо изучить его конструкцию.Ведь само устройство состоит из нескольких частей. Начнем с катушки. Он нужен для генерации магнитного тока. Если катушка также является дросселем, то она обеспечивает движущую силу для работы устройства. Во избежание неисправности стоит проверить напряжение новой катушки.

При замене проверьте несколько ключевых моментов. Например, когда якорь находится в контакте с железным сердечником, движущиеся части не контактируют и воздушный зазор отсутствует. Следующая деталь – контактная пружина.Поддерживайте постоянное контактное напряжение. После подключения контакта происходит прокрутка до статического состояния. В этом случае происходит разрушение оксидной пленки и различных соединений, появляющихся на контактной поверхности. Если при перемещении контакта движение является стационарным, это называется начальным натяжением контактной пружины. Это помогает снизить вибрацию от одного контакта к другому.

Следующая часть модульного контактора подвижная. Он состоит из контакта движения и творческой работы.Другая часть устройства – это замкнутый контакт. Именно по ним движущиеся контакты перемещаются для создания работы. Последние две части можно объединить в контактную систему. Ведь на самом деле части немного разные, но вместе они создают определенную силу. Следует отметить, что они закреплены на якоре, но положение другое, потому что движущийся якорь будет в боковом направлении, а неподвижный якорь будет на корпусе.

Когда контакты не контактируют и нет тока, это называется «стационарным состоянием».Когда на катушку подается напряжение, создается электромагнитное поле, которое создает электродвижущую силу. Силовой контакт электродвижущей силы притягивает сердечник. Если подача напряжения прекратится, электромагнитное поле исчезнет, ​​и якорь (железный сердечник) не будет поддерживаться. В этом случае с помощью пружины все контакты вернутся в исходное положение, тем самым разомкнув цепь. Контакторы работают по этому принципу.

Теперь можно сказать, что при подаче напряжения на катушку соленоида или отключении от нее, контакты модуля (как и другие контакторы или пускатели) работают.Инструкции по подключению и эксплуатации очень просты и не займут у вас много времени, потому что вы легко поймете принцип работы устройства при его использовании.

Модульные контакторы

Характеристики

Модульные контакторы имеют следующие преимущества для пользователей.

  • Работа без гудения, низкое энергопотребление.
  • Излучает меньше тепла.
  • Простота установки.
  • Модульный контактор похож на контакторное реле (вспомогательный контактор) с точки зрения комбинации контактов.1НО + 2НЗ, 2НО + 2НЗ и т. Д.
  • Компактная конструкция, не занимает много места.
  • Возможности установки дополнительных принадлежностей очень ограничены по сравнению с силовыми контакторами.
  • Похоже на миниатюрный автоматический выключатель. Потому что он имеет форму двойного рельса. При использовании миниатюрного автоматического выключателя в корпусе его может быть трудно отличить визуально. Но после использования модульного контактора общий вид панели выглядит очень нежно.
  • Общая мощность может достигать 15 киловатт.Следовательно, его можно использовать для переключателей малой нагрузки.
  • Усовершенствованные катушки могут обеспечивать переменный и постоянный ток. Кроме того, они имеют функцию защиты от перенапряжения.
  • Некоторыми моделями можно управлять вручную.
  • Имеются контактные инструкции.

На что обращать внимание при выборе модульных контакторов

При выборе модульного контактора следует учитывать следующие параметры:

  • Комбинация контактов.
  • Номинальное рабочее напряжение.
  • Номинальный рабочий ток.
  • Управляющее (или катушечное) напряжение.
  • Температура окружающего воздуха.
  • Электрическая и механическая прочность.

Тип осветительных приборов, которые вы подключаете к одному контакту модульного контактора, следует планировать при использовании модульных контакторов для освещения. Особенно в современном мире светодиодное освещение используется все больше и больше, и контактор должен выдерживать номинальный ток и пусковой ток осветительной арматуры.

Применение модульного контактора

Модульные контакторы, также известные как аналоговые контакторы и контакторы для зданий, в основном используются в энергосистемах с переменным током 50 Гц / 60 Гц, номинальным рабочим напряжением 400 В и номинальным рабочим током 100 А.

Используется для переключателей дистанционного управления и цепей управления AC-1 и AC-7a (неиндуктивные или малоиндуктивные нагрузки, печи сопротивления, бытовые приборы и аналогичные низкоиндуктивные нагрузки). Наиболее распространенные применения модульных контакторов:

  • Электрическая мобильность (включая цепи переменного тока)
  • Кондиционирование воздуха.
  • Размещение цепей переменного тока.
  • Малые двигатели и насосы.
  • Распределение цепи постоянного тока.
  • Двигатель постоянного тока.
  • Выключатель резервного питания.

Электромагнитный модульный контактор от Top Brands Certified Products

Станьте рядом с огромным выбором эффективных, высококачественных и долговечных. Модульный контактор на Alibaba.com для различных наборов электрических устройств в ваших домах или других местах. Эти умелые электромагнитные. Модульный контактор , представленный на сайте, может точно включать и выключать несколько электрических цепей в более быстром темпе. Эти продукты экологически чистые и сертифицированы инженерами или регулирующими органами, чтобы гарантировать подлинность и качество.Эти энергоэффективные изделия пользуются наибольшим спросом среди потребителей электрических компонентов и предлагаются по выгодным сделкам. Настоящее новое поколение. Модульный контактор способен отключать или переключать цепи и управлять двигателями переменного тока с большей эффективностью.

Многочисленные разновидности. Модульный контактор на объекте изготовлен из классических материалов, а именно из металлических сплавов, меди, керамики, которые обеспечивают высокую надежность и долговечность. Эти продукты отличаются высокой экологичностью и имеют более длительный срок службы или часы работы, специально разработанные в соответствии с вашими требованиями.Хотя у вас есть все параметры настройки, эти. Модульный контактор оснащен всеми необходимыми расширенными функциями для обеспечения бесперебойной работы электрических цепей в цепи. Большинство из них. Модульный контактор поставляется с сердечниками из чистой меди, которые обладают высоким сопротивлением и могут использоваться 10 миллионов раз.

На Alibaba.com вы можете выбирать из различных разновидностей. Модульный контактор с различными характеристиками, качеством материала и другими аспектами в зависимости от типа продукта и требований.Эти устройства компактны по своей конструкции и могут быть подвержены тепловой перегрузке для генерации электромагнитных пускателей. Файл. Предлагаемые на сайте модульные контакторы ударопрочные, оснащены релейной защитой и подходят как для низкого, так и для высокого напряжения. Эти дельные. Модульный контактор может непрерывно работать до 8 часов и чрезвычайно прост в установке.

Изучите различные категории. Модульный контактор на Alibaba.com, чтобы получить эти продукты в рамках вашего бюджета и требований. Эти продукты имеют сертификаты ISO, CE и отмечены как безопасные для использования в коммерческих и жилых помещениях. Вы также можете выбрать индивидуальную упаковку и заказы OEM, когда покупаете их оптом.

Модульный контактор, 4 полюса, 63 А, 2 НЗ + 2 НЗ

Описание

Модельный ряд модульных контакторов на DIN-рейке Connected Switchgears

был разработан для использования в широком спектре приложений, где требуется надежное переключение всех видов нагрузок.Это относится как к промышленным, так и к коммерческим приложениям. Наш ассортимент модульных контакторов соответствует стандартам IEC61095 и IEC60947-4-1.

Что касается производительности, наши новые и улучшенные модульные контакторы превосходят ожидания клиентов. Эти устройства компактны и работают бесшумно. Более того, они имеют низкое энергопотребление.

Внутренние компоненты изготовлены из высококачественных материалов для обеспечения надежной работы. Контакты переключателя рассчитаны на длительный срок службы за счет эффективного рассеивания тепла.Эти устройства доступны от 1 полюса 240 В 16 А до 4 полюса 400 В 100 А. Они также доступны в различных конфигурациях с открытым и закрытым контактом.

Когда дело доходит до выбора модульного контактора, подходящего для вашего применения, необходимо учитывать ряд факторов. Сюда входят:

  • Потребляемая мощность подключенной нагрузки (не только номинальный ток)
  • Применение (резистивная нагрузка, емкостная или светоиндуктивная?)
  • Требование рабочего цикла (сколько раз в день нужно переключаться?)
  • Температура рабочей среды (более высокие рабочие температуры приводят к сокращению срока службы контактов)

Эти факторы необходимо понимать, чтобы срок службы продукта соответствовал вашим ожиданиям.Превышение номинальных значений устройства сократит срок службы модульного контактора. С другой стороны, если требования к нагрузке упадут ниже номинальных значений устройства, это увеличит срок его службы.

ВАЖНО:

  • При установке нескольких устройств убедитесь, что между каждыми двумя устройствами сохраняется воздушное пространство. Это необходимо для отвода тепла. Мы разработали проставку 9 мм для использования между блоками.
  • Загрузите PDF-файл, чтобы выбрать правильную силу тока, подходящую для вашего приложения.

Мы предлагаем 5-летнюю гарантию на замену наших модульных контакторов. Щелкните здесь, чтобы просмотреть нашу гарантийную политику, или даже посмотрите ее здесь!

Щелкните здесь, чтобы просмотреть весь ассортимент модульных контакторов!

63A 2НО 2P Бытовые модульные контакторы переменного тока 220 В на DIN-рейку

Основной
наименование продукта HCC1
продукт или компонент типа Модульный контактор
применение контактора Обогрев
Управление двигателем
Осветительные приборы
Карта интерполяции к пропускной способности в отеле
Дополнительный
категория использования AC-7A
AC-7B
Описание полюсов 2P
Композиция контактов силовых полюсов 2 НЕТ
[Ue] номинальное рабочее напряжение <= 250 В переменного тока
[Ie] номинальный рабочий ток 8 А AC-7B
63 А AC-7A
рабочее положение 30 ° / по вертикали
Тип цепи управления Переменный ток 50 Гц
[Uc] напряжение цепи управления 220.. 240 В переменного тока, 50 Гц
[Uimp] номинальное выдерживаемое импульсное напряжение 4 кВ
[Ith] условный тепловой ток на открытом воздухе 63 А в <= 50 ° C для силовая цепь
Номинальная включающая способность Irms 62.5 А в 400 V переменный ток для силовая цепь в соответствии с IEC 61095
номинальная отключающая способность 62,5 А в 400 V для силовая цепь в соответствии с IEC 61095
[Icw] номинальный кратковременный выдерживаемый ток 200 А <= 40 ° C 10 с силовая цепь
62.5 А <= 40 ° C 30 с силовая цепь
номинал предохранителя 63 А gL в <= 440 V для силовая цепь
[Ui] номинальное напряжение изоляции 500 В в соответствии с IEC 61095
500 В в соответствии с VDE 0110
электрическая износостойкость AC-7A: 100000 циклов
AC-7B: 100000 циклов
Рассеиваемая мощность на полюс 0.65 Вт
тип управления Дистанционное управление
режим монтажа Клип на
монтажная опора DIN-рейка
стандарты МЭК 60947-5
IEC 61095
подключения – клеммы Цепь управления: винтовой зажим 1 кабель (-и) 2.5 мм² – жесткость кабеля: гибкий – без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 2,5 мм² – жесткость кабеля: гибкий – без наконечника
момент затяжки Цепь управления: 0,8 Н-м – винтовые зажимы
Силовая цепь: 0,8 Н-м – винтовые зажимы
наработка 10.0,25 мс открытие
10 … 30 мс замыкание
механическая прочность 1000000 циклов
скорость работы 300 цикл / ч в <= 50 ° C
Пределы напряжения цепи управления 0.2 … 0,75 Uc при <= 50 ° C отпускание 50 Гц
0,85 … 1,1 Uc в <= 50 ° C рабочая 50 Гц
Потребляемая мощность при удержании, ВА 3,8 ВА в 20 ° C 50 Гц
отвод тепла 1,3 Вт при 50/60 Гц
Окружающая среда
Степень защиты IP IP20 в соответствии с VDE 0106
IP40 в корпусе согласно VDE 0106
защитная обработка TC
Температура окружающего воздуха при эксплуатации -5..,50 ° С
Температура окружающего воздуха при хранении -40 … 70 ° С
рабочая высота <= 3000 м
механическая прочность Вибрация контактора разомкнута 2 Gn, 5 … 300 Гц
Разомкнут контактор разряда 10 Gn на 11 мс
Контактор ударов замкнут 15 Gn в течение 11 мс
Вибрационный контактор замкнут 3 Gn, 5.. 300 Гц
общее количество модулей 18 мм 2
высота 85 мм
ширина 36 мм
глубина 65 мм
вес продукта 0.11 кг
количество в наборе Набор из 6 шт.
цвет белый
Договорная гарантия
Гарантийный срок 18 месяцев

Schneider_Electric GC4002M5 | TeSys GC, модульный контактор, 40 А, 2 НЗ, катушка 220.. 240 В переменного тока

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! – Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.рабочие места}} {{для проектов}} {{! – Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}
{{/для}}

Необходимо выбрать хотя бы один проект

Сохранить

{{/если}} {{если true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы один проект

Сохранить {{/если}} {{/если}}

Китайские компактные модульные контакторы Поставщики – Купите оптовые компактные модульные контакторы Сделано в Китае

Модульные контакторы необходимы для управления и автоматизации в жилых домах, офисах, магазинах и больницах.

Подробнее о продукте

Модульные контакторы необходимы для управления и автоматизации в жилых домах, офисах, магазинах и больницах. Они особенно подходят для включения осветительных установок, тепловых насосов, систем обогрева в ночное время, систем кондиционирования воздуха и других устройств в автоматизации зданий.

Спецификация

3 /3,8

19

17

Модель

Число полюсов

Категория использования

, обычное управление по току Ток (А)

Напряжение цепи управления (В)

Мощность управления (кВт)

LCH8-16

6 2 93, 93,

903 AC-7a / AC-7b

16

16/6

24, 220/230, 240

3/1

LCH8-20 93

LCH8-20 93 AC-1, AC-7a / AC-7b

20

20/7

4/1.2

LCH8-25

AC-1, AC-7a / AC-7b

25

25 / 8,5

5,4 / 1,5 9 903 903 LCH8-32

AC-1, AC-7a / AC-7b

32

32/12

220/230, 240

6.5 /

LCH8-40

AC-1, AC-7a / AC-7b

40

40/15

8.4 / 2,4

LCH8-63

AC-1, AC-7a / AC-7b

63

63/20

LCH8-16

4

AC-1, AC-7a / AC-7b

16

16/6

24, 220/2303, 240

24, 220/2303, 240

7,5 / 2,1

LCH8-20

AC-1, AC-7a / AC-7b

20

20/7

3

LCH8-25

AC-1, AC-7a / AC-7b

25

25 / 8,5

16/163

  • 019 903 903 LCH8-32

  • AC-1, AC-7a / AC-7b

    32

    32/12

    220/230, 240

    20 / 3.16 903 903 903 903

    LCH8-40

    AC-1, AC-7a / AC-7b

    40

    40/15

    26/4.8

    LCH8-63

    AC-1, AC-7a / AC-7b

    63

    63/20

    40 / 6.5 7

    903 Размеры (мм)

    Hot Tags: контактор компактный модульный, Китай, поставщики, купить, оптом, производство Китай

    Сопутствующие товары

    Запрос

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
