Монтаж электропроводки в полу: Проклaдкa электропроводки под полом по всем правилам

Проклaдкa электропроводки под полом по всем правилам

Монтаж проводки под полом

Когда планируется монтироваться электропроводка в доме с нуля, то часто становится вопрос выбора способа прокладки. Всем хочется все это сделать с минимумом усилий и максимально эффективно.

В других статьях нашего сайта мы уже рассматривали варианты скрытой и открытой проводки для разных вариантов строительных материалов. В этой статье мы более детально познакомимся с правилами монтажа скрытой проводки под слоем стяжки.

Этот вариант в последнее время приобретает все большую популярность, ведь при замене стяжки значительно сокращается черновая работа по штроблению стен.

Содержание

• Проблематика и схемы монтажа проводки под полом
  • Проблематика монтажа проводки под полом
  • Схемы монтажа проводки под полом
• Правила монтажа проводки под полом
• Вывод

Проблематика и схемы монтажа проводки под полом

Проблематика монтажа проводки под полом

Прокладка электропроводки под полом имеет и свои недостатки. И дабы их максимально минимизировать, очень важно правильно спланировать разводку и точно определиться с количеством электрических точек. Ведь внести изменения в дальнейшем будет практически невозможно.

Разводка проводки под полом

Итак:

• Главной проблемой, с которой вы можете столкнуться при данном виде прокладки проводки, является сложность выполнения п. 2.1.23 ПУЭ. Он требует, чтобы все места соединения и ответвления проводов были доступны для обслуживания и ремонта.
• Это значительно усложняет монтаж проводки под слоем стяжки. Ведь в любой групповой сети нам не обойтись без распределительных коробок. Но мы не можем их обустраивать под полом.
• Выходов из этой ситуации несколько. Наиболее простым видится обустройство распределительных коробок в стене непосредственно над полом. Но данный способ эстетически не очень привлекательный, имеется вероятность что в коробку могут залезть дети или домашние животные, а в случае затопления помещения она вообще становится очень опасной. Поэтому такой способ применяют крайне редко.
• Значительно чаще электропроводка домашняя обустраивается с использованием в качестве распаячных коробок — коробок розеток. Действительно, последовательно подключая каждую электроточку, возможно обойтись без распределительных коробок. Но здесь кроется одна огромная неприятность. При обрыве провода, питающего определённую электроточку, все последующие точки также становятся не работоспособны.
• Ну и конечно, возможно обустройство распределительной коробки в стандартном месте под потолком. Но это нивелирует все преимущества прокладки проводки под полом и приводит нас к так сказать классическому варианту скрытой проводки.
• Из практики могу сказать, что некоторые игнорируют п.2.1.23 ПУЭ и обустраивают распределительные коробки под слоем стяжки. Но это приводит к проблемам в дальнейшем и эти проблемы могут быть связаны не только с проводкой, но и со стяжкой из-за недостаточной жесткости стационарных коробок. Поэтому посоветовать такой способ монтажа я вам не могу.

На фото представлен вариант с распределительной коробкой над полом

• Исключение составляет только проводка для частного дома с деревянными полами. Где имеется возможность создания своеобразных съемных лучков в полу для обслуживания распределительных коробок. Этот способ вызывает определённые трудности в реализации и имеет свои нюансы, но как один из вариантов — вполне приемлем.

Схемы монтажа проводки под полом

Исходя из всего вышесказанного, давайте рассмотрим наиболее распространенную схему монтажа проводки при ее прокладке под полом. В большинстве случаев применяется способ использования закладных коробок розеток в качестве распределительных.

И дабы максимально снизить недостатки данного способа, очень важно применить правильную схему разводки по каждой отдельной комнате.

• Прежде всего, для нас очень важно максимально разделить схемы питания различных электроточек. Благодаря этому при повреждении на одном из участков у нас потеряет работоспособность не вся сеть комнаты, а только небольшой участок.
• Поэтому, исходя из геометрии комнаты и схемы расположения розеток и выключателей, комнату следует распределить на 2-3 участка. На каждом участке должно быть 2-3 электроточки. Обычно это 1-2 розетки и выключатель (см. Как подключить выключатель от розетки своими руками).

Схема подключения на отдельном участке

• Также наша инструкция советует сразу определиться с центральной розеткой, к которой будет подключен основной групповой провод. Обычно в качестве таковой выбирается либо наиболее нагруженная электроточка, либо расположенная наиболее удобно в центре комнаты.
• Если вы выбираете наиболее нагруженную электроточку, обычно это двойная или тройная розетка, то очень важно, чтобы она находилась как можно ближе к центру комнаты. В противном случае, в связи с большой протяженностью проводов, отходящих от нее, цена несколько возрастает.
• Если же вы выбираете розетку, расположенную в центре комнаты, но не являющуюся наиболее нагруженной, то значительно сложнее реализовать само подключение. Ведь к ней, кроме подводящего группового провода, должно подключаться еще 2 – 3 провода для питания отдельных участков вашей электросети. Для закладной коробки одинарной розетки вместить такое количество проводов достаточно сложно.
• Если же в вашей комнате не так много электроточек, например, две – три розетки и выключатель, то разделение питания на отдельные участки можно и не производить. Но тут все зависит от ваших предпочтений и пожеланий по надежности работы электросети.

Правила монтажа проводки под полом

Разводка электропроводки по полу имеет целый ряд ограничений и в большинстве случаев зависит от материала самих полов. Для деревянных полов они предъявляют одни требования, а для замоналичивания в стяжке несколько более низкие.

Мы сначала рассмотрим общие требования, а затем для каждого из этих случаев.

Монтаж проводки по несгораемым поверхностям

Итак:

• Прежде всего, следует помнить, что, согласно п. 2.1.22 ПУЭ, в местах соединения проводов должен обеспечиваться запас провода, достаточный для повторного подключения. Электропроводка дома с монтажом под полом особенно требовательна к данному параметру. Ведь для ее замены потребуются более значительные ремонтные работы. Поэтому советуем оставлять очень хороший запас провода.
• Так же следует помнить, что в местах соединения и вообще по всей протяженности провода, согласно п2.1.24 ПУЭ, он не должен иметь воздействия механических усилий. То есть никаких натяжений допускать нельзя.
• Дабы исключить механическое воздействие на провод, он должен иметь защиту. Для прокладки в стяжке для этого следует применять пластиковую гофрированную трубу.

Обратите внимание! На многих видео в сети интернет предлагают применять стальную гофру или вообще металлическую трубу, но это излишние меры предосторожности. Согласно норм ПУЭ, для этого вполне достаточно пластиковой гофры.

• Металлическую гофру или трубу, согласно табл.
  2.1.3 ПУЭ, следует применять при монтаже скрытой проводки под деревянными полами или при пересечении проводкой других горючих строительных материалов. При этом следует помнить, что в трубы следует прокладывать таким образом, чтобы сделать невозможным скопление в них влаги. А если вы прокладываете проводку в сыром или пыльном помещении, то необходимо выполнять соединение труб, чтобы исключить попадание влаги в них.

Обратите внимание! Электропроводка по полу в деревянном доме может быть выполнена и в пластиковой гофрированной трубе. Но в этом случае ее следует со всех сторон покрыть несгораемым материалом. Это достаточно хлопотно и трудоемко, поэтому такой способ используют крайне редко.

Монтаж проводки по сгораемым поверхностям

Вывод

Теперь вы знаете, как своими руками смонтировать проводку в доме под полами.

Как видите, этот способ монтажа имеет свои нюансы и далеко не всегда является оптимальным. Особенно это касается квартир и частных одноэтажных домов, хотя здесь многое зависит от каждого отдельного случая и ваших пожеланий. Но вот при двухэтажном частном строительстве этот вариант монтажа может быть весьма выгодным. Ведь он позволит разместить все электрические инженерные сети в одном месте.

особенности работ, основные преимущества и недостатки

Чтобы не портить общий интерьер комнаты при монтаже электричества, выполняется прокладка кабеля в полу или стенах. Несмотря на меньшую популярность, способ с использованием пола имеет огромное количество достоинств, поэтому с каждым годом все чаще применяется в жилых и административных зданиях.

Содержание

• Достоинства и недостатки
• Некоторые особенности
• Прокладка проводки по полу самостоятельно
• Места, в которых выгодно уложить проводку под полом
• Преимущества гофры
• Безопасный монтаж
• Расположение в стяжке
• Тонкости прокладки кабеля в стяжке пола
  • Разметка и схема
  • Прокладка электропроводки в полу

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

1. Повышенный уровень безопасности в сравнении с монтажом проводки в стене.
   Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
2. Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
3. Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
4. Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
5. Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

Монтаж проводов по полу позволяет избавиться от штробления стен

Половая разводка пугает людей по следующим причинам:

1. Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
2. Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ

Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене. Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей.

Поскольку используемая для проводки гофрированная труба должна быть гладкой, в большинстве случаев ее можно заменить на обычную полиэтиленовую с соответствующим диаметром. Однако окончательное решение зависит исключительно от вас. Металлические, гофрированные и пластмассовые изделия отличаются по техническим характеристикам и стоимости за погонный метр.

ПВХ трубы для прокладки кабеля

Прокладка проводки по полу самостоятельно

Из всех разновидностей монтажа электрической проводки размещение проводов по полу считается наиболее удобным для самостоятельного выполнения. При соблюдении мер предосторожности половая разводка может быть произведена даже без должного опыта и квалификации, однако метод не столь популярен. Например, в некоторых случаях щиток может быть расположен слишком далеко.

Места, в которых выгодно уложить проводку под полом

Данный метод разводки электрического кабеля актуален в «голых» жилых или административных зданиях без готового ремонта. Речь идет о различных новостройках, которые сдаются в черновом варианте. Такой подход исключает штробление стен, провод свободно размещается на любых участках пола с удобной разводкой к розеткам и выключателям.

Половая разводка идеально вписывается в деревянные сооружения. Данный вариант полностью исключает недостаток, связанный со сложной доступностью кабеля. Метод как никогда актуален, поскольку при монтаже электропроводки на стенах приходится либо к ним крепить кабель-каналы, что портит интерьер помещения, либо оформлять все в ретро-стиле, что приводит к существенным финансовым затратам. Спрятав кабель в деревянном полу, вы сможете в любой момент достать его из-под досок и совершить необходимые манипуляции.

Монтаж электрики в деревянном доме

Преимущества гофры

Необходимость размещения гофры, металлической или пластмассовой трубы в полу обусловлена соображениями безопасности. Не имеет значения, будет электропроводка прятаться под бетонной стяжкой или деревянными досками. Во втором случае и вовсе выход один — применение металлорукава, что связано с повышенным уровнем пожарной опасности.

Можно избежать применения гофры, если провода будут вмуровываться в бетон, но помните: в случае необходимости их нельзя будет вытащить из-под пола. Чего не скажешь о гофре, которая позволяет свободно извлекать старый кабель и не менее удобно протягивать новый. В дальнейшем не нужно будет разрушать пол или размещать проводку в других местах.

Использование гофры для прокладки проводов по полу

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов. Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка проводов в технологических отверстиях лаг

Расположение в стяжке

Электрический кабель можно спрятать в стяжке пола. Погружают его на глубину не менее 30 мм. При необходимости пересечения двух трасс их следует располагать друг над другом, что приведет к увеличению толщины бетонной стяжки. Поэтому специалисты рекомендуют избегать подобных ситуаций.

Перед заливанием стяжки проверьте целостность кабельной линии, убедитесь в отсутствии короткого замыкания. Если нет каких-либо обрывов, приступайте к монтажу покрытия, после чего переходите к установке электрических точек: выключателей, осветительных приборов и розеток.

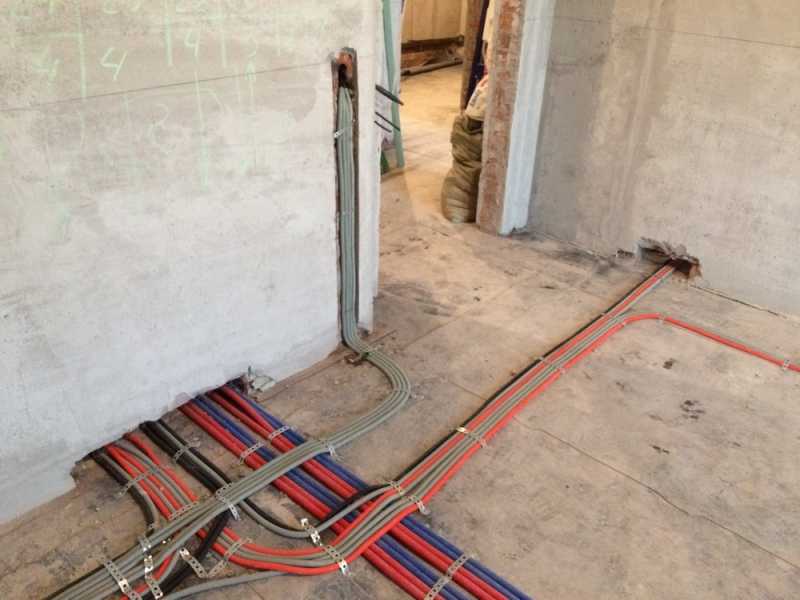

Прокладка кабеля в гофре в стяжке пола

При соблюдении правил и рекомендаций вы с легкостью создадите безопасную электрическую сеть, которую будет не менее легко отремонтировать при необходимости. Порядок выполнения работ не так важен: можно разместить гофру, а уже после протянуть через нее провод, либо монтировать все разом.

Тонкости прокладки кабеля в стяжке пола

Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.

Разметка и схема

Первый этап выполнения работ — нанесение разметки. Примите решение касаемо мест расположения гофры, в которую продевается кабель. Не забывайте о других элементах системы, которые могут быть как в полу, так и на стене. Затем перенесите получившуюся схему на бумагу, отметив расположение каждого кабеля, что может пригодиться в дальнейшем, когда придется сверлить пол для монтажа паркетной доски. Благодаря точной схеме вы исключите повреждение кабеля. Обязательно законспектируйте габариты используемого провода и расстояние, на котором трасса находится от стены. Если есть точные данные, то укажите глубину закладки в бетонной стяжке.

Схема прокладки электрики в полу

Разметка также упростит дальнейший монтаж подрозетников, связанный со штроблением стен для подведения проводки. Работа будет выполнена намного точнее, элементы конструкции будут распределены ровно. Да и в целом можно будет заранее оценить, насколько удобно текущее расположение электрических точек.

Прокладка электропроводки в полу

Во время монтажа электрического кабеля следует уделить внимание его фиксации. Крепление осуществляется при помощи пластиковых хомутов, что позволяет избежать любых сдвигов при монтаже стяжки. Если проигнорировать данный момент, с большей долей вероятности проводка попросту сдвинется с места, из-за чего ранее созданная схема стане неактуальной. Вы даже можете не знать об этом, и в худшем случае поймете, когда случайно просверлите кабель. Для повышения прочности стяжки и защиты гофрированной трубы специалисты рекомендуют применять арматуру или сетку из полимеров.

Не стоит экономить деньги и приобретать некачественные кабель-каналы. Убедитесь, что сделали выбор в пользу прочных изделий, что повысит надежность электрической проводки в доме. Вести электроустановочные компоненты нужно от распределительного щитка. В идеале у каждого провода должен быть отдельный канал, поскольку большое количество разветвлений усложнит потенциальную замену поврежденного участка. Это может привести к необходимости вскрытия пола.

Когда проведете кабель через каналы, созданные ходы следует замазать гипсом. Его можно заменить на цементную смесь или штукатурку. Далее выполняется стяжка пола толщиной не менее 30 мм. Нагрузка на короб должна быть минимальной, чтобы избежать деформации и разрушения поверхности с последующим повреждением проводки.

Помимо экономии на материалах, электрическая проводка в полу предоставляет свободу при расстановке мебели в комнате. Заранее продумывайте места расположения розеток в зависимости от того, где будет расположена бытовая техника. Постарайтесь создать необходимое количество штепселей, чтобы исключить необходимость применения тройников и удлинителей. Всегда лучше, чтобы каждый прибор подключался к отдельной точке.

Устройство напольной розетки

Как видно, монтаж электропроводки в полу намного проще размещения проводов в стенах. Однако есть свои нюансы и необходимость безукоризненного выполнения правил и рекомендаций, прописанных в ПУЭ. Если вы сомневаетесь в качестве выполняемых работ, обратитесь к профессиональным специалистам. Квалифицированный электрик смонтирует надежную проводку, заранее составив ее схему и подсчитав количество материалов и оборудования (подбив смету).

Электропроводка в полу: преимущества, нормы, правила монтажа

Одним из вариантов разводки электричества в доме и квартире является монтаж электропроводки в полу своими руками. Такой способ прокладки кабеля от распределительного щита используют далеко не все. Чтобы вы сами решили, стоит ли выбирать этот вид скрытой проводки и можно ли его вообще использовать, далее рассмотрим особенности всех этапов работ, а также преимущества и недостатки разводки поэтажной проводки.

• Взвешивание «ЗА» и «ПРОТИВ»
• Где лучше использовать?
• Правила установки

Взвешивание «ЗА» и «ПРОТИВ»

Для начала поговорим о преимуществах и недостатках прокладки проводки внутри пола.

Среди преимуществ этого типа проводки:

• Безопасность проводки. Если вы решили провести электричество под полом, маловероятно, что вы случайно забьете гвоздь в кабель или засеете перфоратором токоведущие жилы.
• Прибыльность. Спорный вопрос стоит между дороговизной денег на монтаж электропроводки в полу, и, наоборот, рентабельностью этой идеи. К плюсам можно отнести значительную экономию кабеля, так как он будет протягиваться не по периметру помещения (по стенам от одной к другой), а под стяжкой, по кратчайшему пути к розеткам и выключателям, как показано на фото. Обратите внимание, что прокладка кабеля в полу экономически оправдана в основном при расположении розеток на высоте 20-30 см от пола.
• Простота электромонтажных работ. За исключением заливки стяжки ничего сложного делать не придется. Все, что нужно — продеть кабель в гофру или трубу, надежно зафиксировать проводку на полу и вывести все концы в «электрические точки» для подключения.

Что касается минусов, то отрицательными сторонами монтажа проводки под полом являются:

• Сложность ремонта и замены проводки. При обрыве цепи (из-за грызуна, брака или повреждения монтажа) проблемный участок найти не удается. Все, что вы можете сделать, это вытащить кабель и заменить его новым, и то, если до этого установка производилась в гофру достаточного диаметра или в трубы.
• Повышенные затраты на покупку гофры и ремонт настила (если вдруг для доступа к поврежденному участку придется разбивать бетонную стяжку).

Как видите, у прокладки кабеля под полом есть как положительные, так и отрицательные стороны, поэтому перед проведением проводки под полом необходимо серьезно взвесить все «за» и «против».

Где лучше использовать?

Есть две ситуации, когда целесообразно прокладывать электропроводку в полу. Первый – если вы купили квартиру в новостройке. Очень часто застройщики сдают жилые помещения без ремонта, в которых вся электропроводка выложена гофрой на полу, как на фото ниже.

Чтобы не выполнять трудоемкую штробление стен, можно просто залить стяжку и вынуть кабель для подключения ко всем розеткам и выключателям. У такого решения проблемы есть очень существенное преимущество – кабель можно спрятать и провести ровно до правильном месте, не нарушая целостности стен.

Видеообзор напольного варианта скрытой проводки без распайочных коробок

Вторая ситуация более актуальна. При монтаже электропроводки в деревянном доме приходится выбирать: либо делать ретро-проводку, стоимость которой намного выше. Либо проводить прокладку кабеля в специальных кабель-каналах, которые не очень удачно дополняют интерьер деревянных частных домов. Итак, электропроводка в полу позволяет «убить двух зайцев»: спрятать кабель под деревянным полом и одновременно провести электричество во все необходимые зоны помещений.

Правила монтажа

Итак, мы подошли к самой важной части статьи, в которой расскажем, как самостоятельно провести электропроводку в полу. Чтобы электричество в частном доме или квартире было безопасным, учитывайте следующие нормы и рекомендации по электромонтажным работам:

1. Под бетонную стяжку кабель укладывается в гофру или стальную трубу, последний вариант особенно подходит для разводки под деревянный пол. В любом случае лучшее решение для защиты от воспламенения и от грызунов – стальная труба. При монтаже за покрытиями из горючих материалов и на них применять только кабели с оболочкой из негорючих материалов типа ВВГнг-LS.
2. Пол не должен иметь перекосов. Все соединения электрических проводов должны быть в распределительных коробках, выведенных над полом. Если это правило невозможно выполнить, сделайте распределительную коробку с смотровой крышкой в ​​полу. Обязательно отметьте это место на схеме, чтобы в дальнейшем можно было быстро найти этот электрический узел.
3. При прокладке провода в полу гофру следует заполнять не более чем на 35-40%, согласно ПУЭ п. 2.1.61 (глава 2.1 ПУЭ).
4. Количество витков не регламентировано нормативными документами, но имейте в виду, что если вы хотите заменить кабель в гофре, то даже при 2-х витках на 90 градусов сделать это будет очень сложно.
5. Если вы решили провести проводку по деревянному полу, то не нужно делать это прямо по лагам. Лучше создать специальные технические отверстия, через которые проденьте гофру, как показано на фото.
6. При прокладке электропроводки под деревянным полом обязательно обработайте древесину средствами против горения.
7. Толщина стяжки по гофру должна быть не менее 30 мм.
8. Старайтесь не делать перехлест дорожек (пересечение), так как в этом случае вам придется увеличивать толщину бетонной стяжки для разводки в полу.
9. Даже при прокладке в гофре переходы кабеля через стены, перегородки, бревна и т. п. выполняются в металлических рукавах (отрезках труб), в крайнем случае – в пластиковых.

Учитывая эти нормы и правила, вы легко сможете сделать безопасную проводку под полом. Процедура может быть разной: либо вы сначала создаете сеть труб, в которые потом будете протягивать кабель, либо сразу прокладываете трассы с кабелем внутри. Главное, учтите важный момент – перед заливкой бетонной стяжки или набивкой досок на лаги проверьте готовую электросеть мультиметром на предмет короткого замыкания и обрыва. Если вы все сделали правильно, можно переходить к укладке напольного покрытия и подключению розеток, выключателей, светильников.

Вот и все, что я хотел вам рассказать о том, как сделать электропроводку в полу своими руками. Как видите, у этого варианта разводки есть как преимущества, так и недостатки. Если вы устанавливаете натяжные или натяжные потолки – практичнее и ремонтопригоднее будет проложить проводку по потолку.
