Монтаж электроустановок: Монтаж электрооборудования — статьи компании ПрофЭнергия

Монтаж электрооборудования — статьи компании ПрофЭнергия

Монтаж электрооборудования – это совокупность действий по его установке и подключению к электросетям, выполняемая в соответствии с проектом. Электромонтаж может подразумевать прокладку кабельных линий, установку распределительных линий и трансформаторов, монтаж проводки, разнообразных электросиловых установок и другого оборудования. Даже самое современное оборудование с превосходными показателями надежности и безопасности могут вывести из строя ошибки при его установке и вводе в эксплуатацию.

Поэтому, чтобы эксплуатация электрооборудования проходила бесперебойно и максимально эффективно, его монтажом и проведением пусконаладочных работ должны заниматься специализированные организации, имеющие лицензии и допуски на оказание таких услуг. Электромонтаж, реализованный на высоком профессиональном уровне – это основа безопасной эксплуатации объекта и стабильной работы оборудования.

Этапы выполнения монтажа электрооборудования

Установка электрооборудования на предприятии или другом объекте включает в себя:

1. Подготовительный этап – подготовка узлов проводки и линий освещения, заготовка трасс для прокладки проводов и элементов заземления, монтажа закладных деталей для дальнейшего крепления оборудования. Данные работы выполняются одновременно со строительными и отделочными мероприятиями.
2. Прокладку по подготовленным трасам кабелей и проводки, с последовательным подключением. В промышленных помещениях эти работы проводятся параллельно с монтажом электрооборудования.
3. Проведение электроизмерений и замеров сопротивления изоляции. Оформление технического отчета.
4. Выполнение пусконаладочных работ:

• изучение проектной и техдокументации;
• проверка готовности электрооборудования к реализации пусконаладочных работ;
• поиск возникших в ходе монтажа неисправностей;
• запуск электроустановки;
• наладка электрооборудования;
• оформление Акта сдачи-приемки оборудования и технического отчета.

При реализации монтажных работ важно соблюдать все требования действующих нормативных документов (ПУЭ, СНИП, ПТЭ, ТНП, ПТБ). Также необходимо четко следовать решениям и параметрам, значащимся в проекте и технической документации, и строго соблюдать требования по монтажу, изложенные в инструкциях к оборудованию.

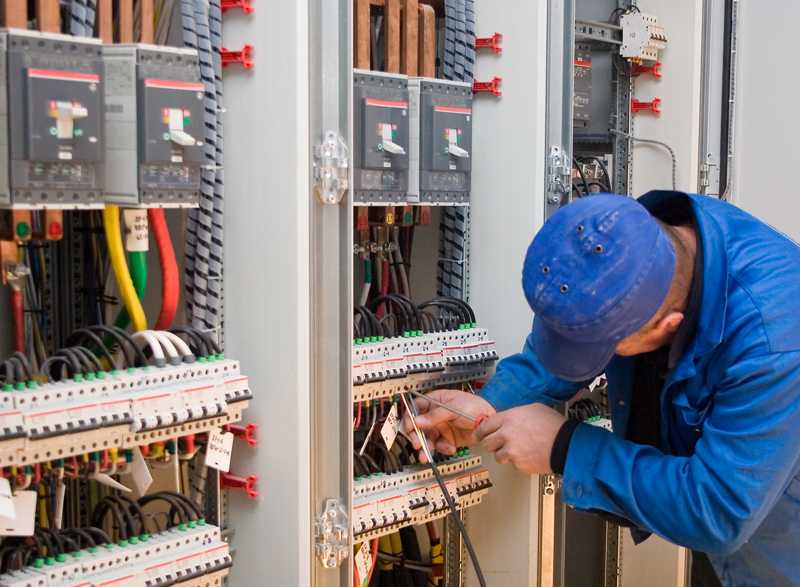

Установка промышленного электрооборудования

Монтаж промышленного электрооборудования – ответственный и трудоемкий процесс, требующий профессионального подхода на всех стадиях. Нарушения при транспортировке и разгрузке оборудования, как и ошибки при проектировании и монтаже, негативно сказываются на работе электроустановок и в конечном итоге могут привести к аварии. Чтобы не допустить подобных последствий, установку электрооборудования необходимо поручить компетентным специалистам, гарантирующим высококачественное выполнение работ любой сложности.

Инженерный центр «ПрофЭнергия» выполняет монтаж электрооборудования в объектах различного назначения – от жилых и административных зданий до торгово-развлекательных и офисных центров, складов и промышленных предприятий. Взятые на себя обязательства мы выполняем профессионально, точно в срок и в полном соответствии с заключенным договором.

Проекты составляются в соответствии с требованиями заказчика, нормами эксплуатации и правилами техники безопасности. Все работы выполняют опытные электромонтажники, имеющие необходимые допуски, с использованием сертифицированных комплектующих и установочных устройств от ведущих производителей.

Монтаж электроустановок

Управление всеми системами в доме в конечном итоге сводится к электроустановкам, без которых не обходится не один прибор.

Проектирование систем электроснабжения, освещения, телевидения, видеонаблюдения, кондиционирования, вентиляции, домофонии, теплоснабжения, и т.д. должно проходить в тесной взаимосвязи для того, чтобы монтаж электроустановок не превратился в процесс неоднократного переделывания, штробления, уродования задумок архитектора и дизайнера интерьера.

В Москве, к сожалению, принято доверять монтаж электроустановок общестроительным бригадам, что приводит к несогласованности действий специалистов.

Монтаж электроустановок должен осуществлять квалифицированный электромонтажник. Современные электроустановочные изделия выполняют несколько функций:

• управление электрооборудованием;
• управление слаботочным оборудованием;
• дизайн света;
• предмета интерьера, вписанного в стиль помещения.

Управление электроприборами должно быть удобным, безопасным и оптимальным. Проектировщик должен владеть информацией о требованиях газовиков, изготовителей кухонной мебели, приборов, должен изучить технические карты и получить техническое задание от заказчика на управление. Работа с заказчиком ведется сначала дизайнером, а затем инженером, что позволяет скоординировать все требования коммутации.

Управление слаботочным оборудованием как правило энергозависимо и требует грамотной, предусмотренной заранее системы электропитания. Силовой кабель необходимо предусмотреть к домофону, видеокамерам, котлам, датчикам и так далее.

В дизайне света крайне важен грамотный выбор выключателей, реле и знание особенностей их подключения. Например, светорегуляторы имеют ограниченную мощность и может так получиться, что люстра в несколько раз превышает мощность светорегулятора и работать не будет. Не грамотный монтаж банального выключателя с подсветкой может вызвать мерцание света в светильниках. Датчик движения может иметь особенности подключения, не известные не опытному электромонтажнику.

Современные розетки и выключатели разнообразны по дизайну и в одном и том же ценовом диапазоне велика вариативность выбора. Дизайнеры иногда, по просьбе заказчика, намеренно прячут розетки и выключатели, выбирая не броские бежевые оттенки и простые формы, но в современном интерьере это почти невозможно. Интересные цветовые решения, дизайнерские формы и конструкции требуют поддержки стиля и в электроустановочных изделиях. Выключатель является функциональным и стильным предметом интерьера, останавливает на себе взгляд, вызывая восхищение вкусом хозяина.

Различные производители предлагают изделия как со стандартными функциями, так и уникальные в своем роде. Редкий продавец магазина владеет знаниями, помогающими совершить грамотный выбор. Лучше, если в проекте будет указан конкретный производитель с артикулами рекомендуемых механизмов и указанием уникальных особенностей их установки.

Обращаясь к профессионалам, хозяин дома экономит не только свои деньги, но и нервы, обеспечивает себе комфортную безопасность.

Требования к электроустановкам | UpCodes

110.1 Область применения

В этой статье рассматриваются общие требования к проверке и одобрению, установке и использованию, доступу и пространству вокруг электрических проводников и оборудования; ограждения, предназначенные для входа персонала; и туннельные установки.

Информационное примечание. См. информационное приложение J для получения информации о дизайне специальных возможностей ADA.

110.2 Сертификация

Проводники и оборудование, требуемые или разрешенные настоящим Код допускается только в случае утверждения.

Информационное примечание: см. 90.7 «Осмотр оборудования на предмет безопасности» и 110.3 «Осмотр, идентификация, установка и использование оборудования». См. определения Approved, Identified, Labeled, и Listed.

110.3 Осмотр, идентификация, установка, использование и внесение в список (сертификация продукции) оборудования

(A) Осмотр

При оценке оборудования должны оцениваться следующие соображения:

1. Пригодность для установки и использования в соответствии с этим кодом

   Информационное примечание № 1: Оборудование может быть новым, отремонтированным, отремонтированным или переработанным.

   Информационное примечание № 2: Пригодность использования оборудования может быть определена по описанию, указанному на изделии или прилагаемому к нему, чтобы определить пригодность изделия для конкретной цели, среды или применения. Особые условия использования или другие ограничения, а также другая соответствующая информация могут быть отмечены на оборудовании, включены в инструкции по эксплуатации или включены в соответствующий перечень и информацию на этикетках. Пригодность оборудования может быть подтверждена перечислением или маркировкой.

2. Механическая прочность и долговечность, в том числе для частей, предназначенных для ограждения и защиты другого оборудования, адекватность обеспечиваемой таким образом защиты
3. Место для изгиба проводов и место для соединения
4. Электрическая изоляция
5. Воздействие нагрева при нормальных условиях использования, а также в нештатных условиях, которые могут возникнуть в процессе эксплуатации
6. Эффекты дугового разряда
7. Классификация по типу, размеру, напряжению, допустимому току и специальному использованию
8. Другие факторы, способствующие практической защите лиц, использующих оборудование или которые могут соприкасаться с ним

(B) Установка и использование

(C) Перечень

Испытания, оценка и внесение в список (сертификация продукции) продукции должны выполняться признанными квалифицированными лабораториями электрических испытаний и должны соответствовать применимым стандартам на продукцию, признанным обеспечивающим эквивалентную и эффективную безопасность для оборудования, установленного в соответствии с это Код.

Информационное примечание. Управление по охране труда и здоровья (OSHA) признает квалифицированные электрические испытательные лаборатории, которые проводят оценку, испытания и сертификацию определенных продуктов, чтобы убедиться, что они соответствуют требованиям как строительных, так и общих отраслевых электрических стандартов OSHA. Если внесение в список (сертификация продукта) осуществляется в соответствии с программой квалифицированной лаборатории электрических испытаний, этот знак в списке означает, что протестированное и сертифицированное изделие соответствует требованиям одного или нескольких соответствующих стандартов испытаний на безопасность продукта.

110.4 Напряжения

В данном Кодексе , рассматривается напряжение, при котором работает цепь. Номинальное напряжение электрооборудования должно быть не ниже номинального напряжения цепи, к которой оно подключено.

110.5 Проводники

Проводники, используемые для передачи тока, должны быть из меди, алюминия или алюминия с медным покрытием, если иное не предусмотрено настоящим Кодексом . Если материал проводника не указан, размеры, указанные в настоящем Код применяется к медным проводникам. Если используются другие материалы, размер должен быть соответствующим образом изменен.

110.6 Размеры проводников

Размеры проводников выражены в американском калибре проводов (AWG) или в круговых милах.

110.7 Целостность проводки

Завершенные электромонтажные работы не должны иметь коротких замыканий, замыканий на землю или каких-либо соединений с землей, кроме тех, которые требуются или разрешены в других разделах настоящего Кодекса .

110.8 Способы подключения

В этот код включены только методы подключения, признанные подходящими. Должна быть разрешена установка общепризнанных методов электропроводки в любом типе здания или помещения, за исключением случаев, предусмотренных настоящим Кодексом .

110.9 Номинальная отключающая способность

Оборудование, предназначенное для прерывания тока при повреждениях, должно иметь номинальную отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, доступному на клеммах линии оборудования.

Оборудование, предназначенное для отключения тока на уровнях, отличных от короткого замыкания, должно иметь отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, который должен быть отключен.

110.10 Полное сопротивление цепи, номинальные токи короткого замыкания и другие характеристики

Устройства защиты от перегрузки по току, полное сопротивление, номинальные токи короткого замыкания оборудования и другие характеристики защищаемой цепи должны выбираться и координироваться таким образом, чтобы защитные устройства цепи, используемые для устранения неисправности, чтобы сделать это без значительного повреждения электрического оборудования цепи. Предполагается, что эта неисправность возникает либо между двумя или более проводниками цепи, либо между любым проводником цепи и проводником(ами) заземления оборудования, разрешенными в 250.118. Перечисленное оборудование, применяемое в соответствии с его перечнем, считается отвечающим требованиям настоящего раздела.

110.11 Агенты, вызывающие ухудшение состояния

Если только они не предназначены для использования в рабочей среде, никакие проводники или оборудование не должны располагаться во влажных или мокрых местах; при воздействии газов, дымов, паров, жидкостей или других веществ, оказывающих разрушающее воздействие на проводники или оборудование; или там, где они подвергаются воздействию чрезмерных температур.

Информационное примечание № 1: См. 300.6 для защиты от коррозии.

Информационное примечание № 2: Некоторые чистящие и смазочные составы могут вызвать серьезное ухудшение качества многих пластиковых материалов, используемых для изоляции и структурных применений в оборудовании.

Оборудование, не предназначенное для использования вне помещений, и оборудование, предназначенное только для использования внутри помещений, например, «сухие помещения», «использование только внутри помещений», «влажные помещения» или корпуса типов 1, 2, 5, 12, 12K и/или 13, должны быть защищены от повреждений от погодных условий во время строительства.

Информационное примечание № 3: См. Таблицу 110.28 для соответствующих обозначений типов корпусов.

Информационное примечание № 4: Минимальные положения о паводках приведены в NFPA 5000-2015 Строительный кодекс и нормы безопасности, Международного строительного кодекса (IBC), и Международного жилищного кодекса для домов на одну и две семьи (IRC).

110.12 Механическое выполнение работ

Электрическое оборудование должно быть установлено аккуратно и качественно.

Информационное примечание. Принятые отраслевые практики описаны в стандартах ANSI/NECA 1-2015, Standard for Good Workmanship in Electrical Construction, и других утвержденных ANSI стандартах установки.

(A) Неиспользуемые отверстия

Неиспользуемые отверстия, за исключением тех, которые предназначены для работы оборудования, предназначены для монтажа или разрешены как часть конструкции для перечисленного оборудования, должны быть закрыты для обеспечения защиты, по существу эквивалентной стена оборудования. Если металлические заглушки или пластины используются с неметаллическими корпусами, они должны быть утоплены не менее чем на 6 мм ( ¹ / ₄ дюймов) от внешней поверхности корпуса.

(B) Целостность электрического оборудования и соединений

Внутренние части электрического оборудования, включая шины, клеммы проводки, изоляторы и другие поверхности, не должны быть повреждены или загрязнены посторонними материалами, такими как краска, штукатурка, чистящие средства, абразивы или коррозионные остатки. Не должно быть поврежденных частей, которые могут неблагоприятно повлиять на безопасную работу или механическую прочность оборудования, таких как сломанные части; согнутый; резать; или изношены в результате коррозии, химического воздействия или перегрева.

(C) Кабели и проводники

Кабели и проводники, проложенные на поверхности потолков и боковых стен, должны поддерживаться конструкцией здания таким образом, чтобы кабели и проводники не были повреждены при нормальной эксплуатации здания. Такие кабели и проводники должны быть закреплены аппаратными средствами, включая хомуты, скобы, кабельные стяжки, подвески или аналогичные приспособления, спроектированные и установленные таким образом, чтобы не повредить кабель. Установка также должна соответствовать 300.4 и 300.11. Неметаллические кабельные стяжки и другие неметаллические кабельные аксессуары, используемые для закрепления и поддержки кабелей в других помещениях, используемых для окружающего воздуха (пленумы), должны быть указаны как обладающие низкими свойствами дымо- и тепловыделения.

Информационное примечание № 1. Принятые отраслевые практики описаны в ANSI/NECA/FOA 301-2009, Стандарте для установки и тестирования оптоволоконных кабелей, и других стандартах установки, одобренных ANSI.

Информационное примечание № 2: См. 4.3.11.2.6.5 и 4.3.11.5.5.6 NFPA 90A-2018, Стандарт по установке систем кондиционирования и вентиляции, для дискретных горючих компонентов, установленных в соответствии с 300. 22( С).

Информационное примечание № 3: Краска, штукатурка, чистящие средства, абразивы, коррозионные остатки или другие загрязняющие вещества могут привести к неопределенным изменениям свойств оптоволоконного кабеля.

110.13 Монтаж и охлаждение оборудования

(A) Монтаж

Электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Не допускается использование деревянных дюбелей, вбитых в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах.

(B) Охлаждение

Электрооборудование, основанное на принципах естественной циркуляции воздуха и конвекции для охлаждения открытых поверхностей, должно быть установлено таким образом, чтобы потоку воздуха из помещения на такие поверхности не препятствовали стены или соседнее установленное оборудование. Для оборудования, предназначенного для напольной установки, должен быть обеспечен зазор между верхними поверхностями и прилегающими поверхностями для рассеивания поднимающегося теплого воздуха.

Электрооборудование с вентиляционными отверстиями должно быть установлено таким образом, чтобы стены или другие препятствия не препятствовали свободной циркуляции воздуха через оборудование.

110.14 Электрические соединения

Из-за различных характеристик разнородных металлов такие устройства, как терминалы давления или соединители для сращивания под давлением и наконечники для пайки, должны быть идентифицированы по материалу проводника и должны быть правильно установлены и использованы. Проводники из разнородных металлов не должны смешиваться в клемме или соединительном соединителе, где происходит физический контакт между разнородными проводниками (такими как медь и алюминий или алюминий и алюминий, плакированный медью), если только устройство не идентифицировано для цели и условий использования. Такие материалы, как припои, флюсы, ингибиторы и соединения, если они используются, должны быть пригодны для использования и не должны оказывать неблагоприятного воздействия на проводники, установку или оборудование.

Соединители и зажимы для проводников с более тонкой скруткой, чем скрутка класса B и класса C, как показано в таблице 10 главы 9, должны быть идентифицированы для определенного класса или классов проводников.

(A) Клеммы

Присоединение проводников к клеммным частям должно обеспечивать надежное соединение без повреждения проводников и должно выполняться с помощью соединителей под давлением (в том числе винтового типа), наконечников для пайки или сращиваний с гибкими проводами. Соединение с помощью винтов или шпилек и гаек с перевернутыми наконечниками или их эквивалентов допускается для проводников 10 AWG или меньше.

Выводы для более чем одного проводника и зажимы, используемые для соединения алюминия, должны быть обозначены соответствующим образом.

(B) Сращивания

Проводники должны сращиваться или соединяться с помощью приспособлений для сращивания, предназначенных для использования, или путем пайки, сварки или пайки с использованием легкоплавких металлов или сплавов. Паяные соединения должны быть сначала сращены или соединены таким образом, чтобы обеспечить механическую и электрическую надежность без припоя, а затем припаяны. Все места сращивания и соединения, а также свободные концы проводников должны быть покрыты изоляцией, эквивалентной изоляции проводников, или изолирующим устройством.

Соединители проводов или средства сращивания, установленные на проводниках для непосредственного заглубления, должны быть перечислены для такого использования.

(C) Температурные ограничения

Номинальная температура, связанная с допустимой нагрузкой проводника, должна быть выбрана и согласована таким образом, чтобы не превышать самую низкую номинальную температуру любого подключенного оконечного устройства, проводника или устройства. Допускается использование проводников с температурным диапазоном выше, чем указано для заделки, для регулировки, коррекции или и того, и другого.

(1) Положения об оборудовании

Определение условий прекращения действия оборудования должно основываться на 110. 14(C)(1)(a) или (C)(1)(b). Если оборудование не указано и не маркировано иным образом, допустимые токи проводников, используемые при определении условий заделки оборудования, должны основываться на Таблице 310.16 с изменениями, внесенными в 310.12.

(a) Условия заделки оборудования для цепей с номинальным током 100 ампер или менее или с маркировкой для проводов от 14 AWG до 1 AWG должны использоваться только для одного из следующего:

1. Проводники с номиналом 60°C (140°F).
2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников определяется на основе допустимой нагрузки 60°C (140°F) используемого размера проводника.
3. Проводники с более высокими температурными характеристиками, если оборудование указано и идентифицировано для использования с такими проводниками.
4. Для двигателей, обозначенных конструктивными буквами B, C или D, разрешается использовать проводники с классом изоляции 75°C (167°F) или выше при условии, что допустимая нагрузка таких проводников не превышает 75° C (167°F)

(b) Условия заделки оборудования для цепей с номинальным током более 100 ампер или маркированные для проводов больше 1 AWG должны использоваться только для одного из следующего:

1. Проводники с номиналом 75°C (167°F)
2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников не превышает допустимой нагрузки 75°C (167°F) используемого размера проводника или не превышает их допустимой нагрузки, если оборудование указано и идентифицировано для использования с такими проводниками

(2) Положения об отдельных соединителях

Отдельно установленные соединители давления должны использоваться с проводниками с допустимой нагрузкой, не превышающей допустимой нагрузки при указанной и обозначенной номинальной температуре соединителя.

Информационное примечание. Что касается 110.14(C)(1) и (C)(2), маркировка оборудования или листинговая информация могут дополнительно ограничивать размеры и номинальные температуры подключаемых проводников.

(D) Момент затяжки клеммного соединения

Значения момента затяжки для клеммных соединений должны соответствовать указанным на оборудовании или в инструкциях по установке, предоставленных изготовителем. Для достижения указанного значения крутящего момента должны использоваться утвержденные средства.

Информационное примечание № 1: Примеры утвержденных средств достижения указанных значений крутящего момента включают в себя динамометрические инструменты или устройства, такие как срезные болты или устройства отрывного типа с визуальными индикаторами, которые показывают, что был применен надлежащий крутящий момент.

Информационное примечание № 2. Если на оборудовании не указаны числовые значения крутящего момента или инструкции по установке, можно связаться с производителем оборудования. Информационное приложение I стандарта UL 486A—486B, 9Стандарт 0011 для соединителей страховочной проволоки, предоставляет значения крутящего момента при отсутствии рекомендаций производителя.

Информационное примечание № 3. Дополнительную информацию о затяжке резьбовых соединений и концевых муфт можно найти в разделе 8.11 NFPA 70B-2019, «Рекомендуемая практика обслуживания электрооборудования».

Категории проекта: Установка и модификация строительных систем — электрические системы

Работы по электрическим системам — это новый дизайн и установка, изменение или ремонт любых электрических проводов, электропроводки и других устройств, используемых или предназначенных для передачи электроэнергии для электрического освещения, тепла, электроэнергии, сигнализации, связи, сигнализации и передачи данных.

Работы по установке и модификации могут также включать необходимое оборудование, обычно состоящее из автоматического выключателя (автоматов), выключателя (выключателей), предохранителя (предохранителей) и их принадлежностей, подсоединенных к нагрузочному концу служебных проводов к зданию или другому сооружению , или иным обозначенным районом и предназначенным для обеспечения основного контроля и прекращения подачи.

Все электромонтажные работы требуют разрешения Департамента строительства (DOB). В этом Руководстве по проекту изложены требования к новым или модификациям существующих электроустановок, которые требуют рассмотрения плана DOB, которое должно быть представлено профессиональным инженером и/или зарегистрированным архитектором.

Электромонтажные работы, требующие проверки плана DOB

Департамент требует плановой проверки предлагаемых электромонтажных работ на основе объема работ по проекту. Рассмотрение и утверждение плана электроснабжения требуется, если общая мощность обслуживающего оборудования составляет 1000 киловольт-ампер (кВА) или более, или если любое новое изменение или дополнение к электроустановке приводит к тому, что общая мощность измененной установки составляет 1000 кВА или более, как более подробно описано ниже:

1. Новая установка оборудования общей мощностью 1000 кВА или выше

2. Любое изменение в установке с номинальной мощностью 1000 кВА или выше, вплоть до защиты от перегрузки по току второго уровня включительно, если только оно не было полностью описано и утверждено как будущее в первоначально утвержденном плане

3. Дополнение к существующей установке, позволяющее довести общую мощность до 1000 кВА или выше;

4. Новая установка или модифицированная установка выше 600 В, независимо от номинала кВА

5. Добавление любого оборудования в помещение, которое может повлиять на свободное пространство вокруг оборудования установки мощностью 1000 кВА

6. Для добавления одного устройства защиты от перегрузки по току второго уровня с номиналом 200 А или менее не требуется никаких представлений; и

7. Предоставление не требуется только для подключения кранов пожарной сигнализации.
