Содержание

Установка люминесцентного светильника

Установка люминесцентного светильника, практически всегда, начинается с его сборки. Ведь обычно комплект поставки представляет собой набор компонентов, из которых в последствии и получается требуемый осветительный прибор.

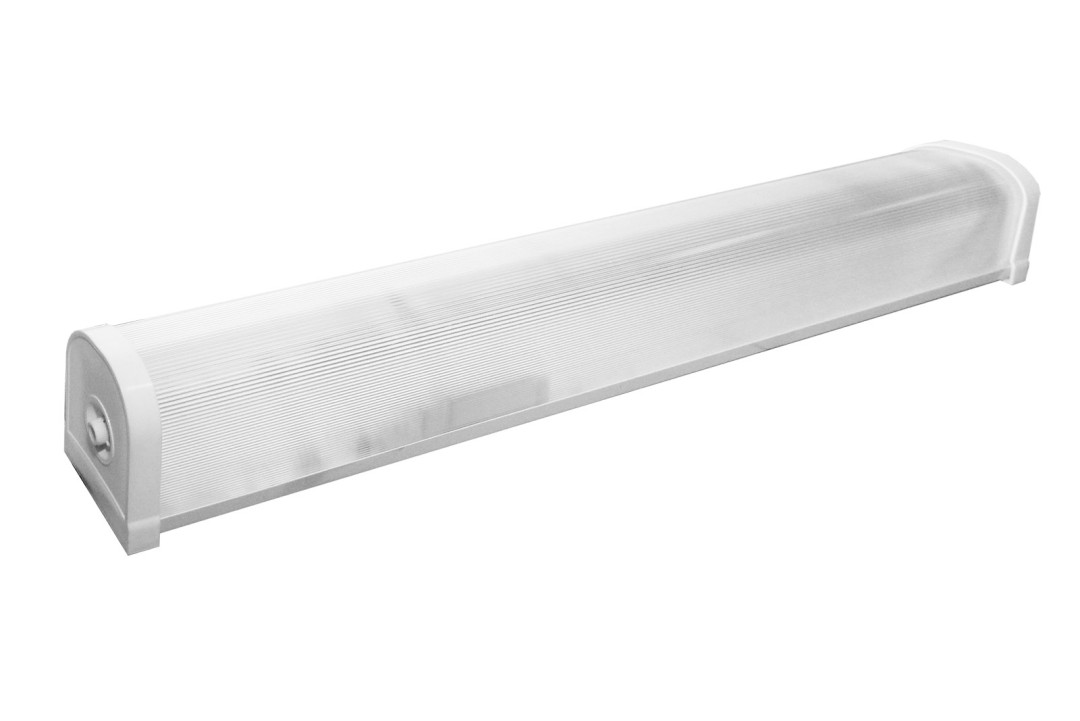

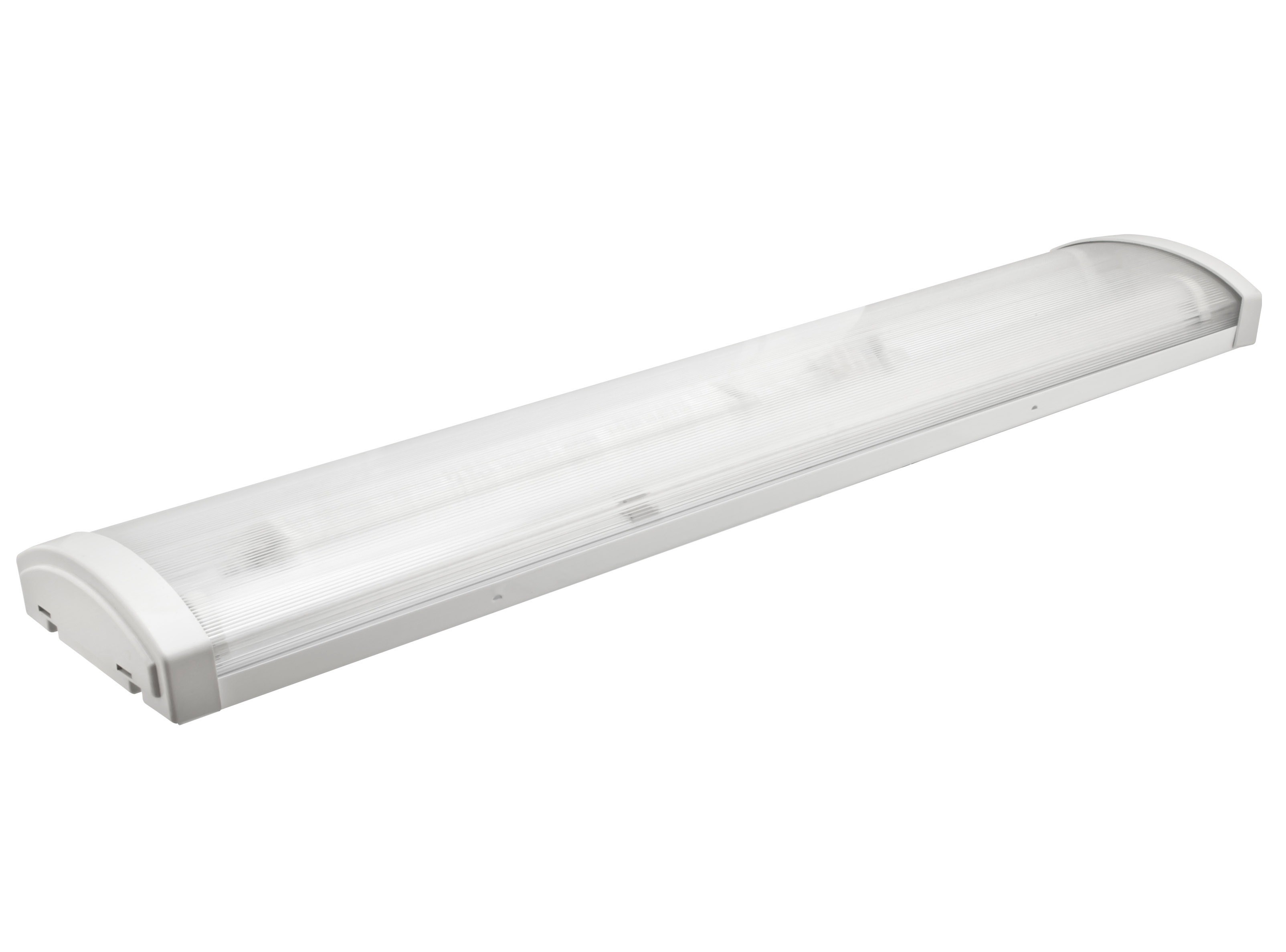

В качестве примера установки, мы используем люминесцентный светильник «Айсберг» 2х36 Вт со степенью защиты ip65, предназначенный для использования люминесцентных ламп T8 (Маркировка Т8 показывает диаметр лампы – 26мм), цоколь G13 (поворотный штырьковый цоколь). Подробный обзор этого люминесцентного светильника мы рассматривали в статье «Устройство люминесцентного светильника». Перед началом монтажа обязательно ознакомьтесь с этим материалом (ссылка откроется в новом окне).

Вскрыв коробку со светильником, мы сразу видим его монтажную панель (основание), установленную в корпусе. Ее необходимо отсоединить, для этого достаточно просто сжать удерживающие ее фиксаторы, как показано на изображении ниже. В люминесцентных светильниках других производителей фиксатор может быть иной, например, поворотный.


Сразу же бросаются в глаза поворотные разъемы – гнезда, для цоколя люминесцентных ламп T8 (G13) с подходящими к ним проводами, просто лежащие вдоль внутренней поверхности основания.

Устанавливаем их в специально предназначенные для этого прорези – пазы в монтажной панели. При этом перепутать что-то у вас вряд ли получится, различная длина проводов не позволит вставить разъемы неправильно.



Если у вас остаются какие-то сомнения в правильности монтажа гнезд для ламп, всегда можно посмотреть на корпусе балласта схему подключения и перепроверить.

В конечном итоге, разъемы для люминесцентных ламп T8 с цоколем G13, должны быть установлены в монтажной панели так, как показано на изображении ниже и обращены друг к другу.

Далее убираем основание на время в сторону и переходим к креплению корпуса на стену. Вообще, универсальная конструкция крепежных элементов люминесцентного светильника, позволяет с легкостью устанавливать его как на горизонтальных поверхностях (на стенах), так и вертикальных (потолок и пол). Мы будем выполнять установку светильников для люминесцентных ламп на стенах гаража.

Измеряем расстояние между центрами площадок на тыльной стороне корпуса светильника, за которые затем цепляются крепления и удерживают светильник на стене/потолке. У нашего люминесцентного светильника Айсберг, расстояние между центрами крепежа 915мм (91,5 см).

Выбираем центр установки светильника на стене и откладываем от него половину этой величины (457,5мм) влево и вправо.  Для большей точности, при разметке лучше всего пользоваться уровнем, очень удобно использовать лазерный нивелир.

С помощью дюбеля (пробки) и самореза с прессшайбой, фиксируем крепления люминесцентного светильника на стене, в отмеченных нами местах, как показано на изображении ниже.



В зависимости от типа основания, куда производится монтаж, выбирайте соответствующие варианты крепежа. В нашем случае осветительный прибор устанавливается на кафельную плитку, соответственно предварительно в ней были сделаны отверстия специализированным сверлом. Таким образом устанавливаем оба крепления, строго на одной горизонтальной оси.

Берем корпус светильника и вырезаем в нем отверстие для вводного кабеля, в предназначенном производителем месте. Вообще таких мест несколько в том числе в торце светильника и на задней стенке. В зависимости от того, как проложен питающий кабель, выбирается место его ввода в светильник.

Для надежной герметизации, все открытые отверстия закрываются специальными мембранами, которые идут в комплекте. Под вводной кабель эта мембрана подрезается. После чего корпус светильника монтируется на стену, для его необходимо «прищелкнуть» к уже установленным креплениям. Обязательно убедитесь в отсутствии напряжения на проводе, перед началом монтажа отключите автоматические выключатели в распределительном щите.

Теперь подготавливаем питающий кабель, снимая с него изоляцию и зачищая жилы проводов на 5-7мм. Схему подключения люминесцентного светильника мы уже описывали в статье «Схема подключения люминесцентного светильника», в которой так же показано как выполнить электропроводку для него, соединить провода в распределительной коробке и внутри светильника.

Подключаем питающий провод в вводные клеммы, расположенные на монтажной панели.

В клемму с маркировкой L – подключается фазный провод – Белый
В клемму с маркировкой N – подключается провод рабочего нуля – Голубой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Если корпус светильника выполнен из токопроводящего материала, необходимо будет подключить и защитный ноль – заземление, обычно это желто-зеленый провод. В нашем случае, светильник Айсберг выполнен полностью из диэлектрического пластика, подключение заземления не требуется.



После того как все провода подключены к светильнику, устанавливаем монтажную панель в корпус. Для этого просто необходимо совместить отверстия на монтажной панели – основании, с крепежными клипсами корпуса.

Далее устанавливаем люминесцентные лампы. Лампы необходимо покупать отдельно, в комплекте со светильником они не поставляются!

Для того, чтобы люминесцентную лампу T8 с цоколем G13 установить в светильник, необходимо поместить ее в гнезда, таким образом, чтобы каждая из пар штырьков цоколя, попала в паз гнезда (как показано на изображении ниже), после чего необходимо провернуть лампу на 45 градусов в любую сторону и она зафиксируется.



После установки люминесцентных ламп в светильник, уже можно проверить его работоспособность, включив подачу электричества. Если все было сделано верно, лампы должны зажечься.

Теперь осталось установить светопрозрачный рассеиватель. Как правило, рассеиватель крепится к корпусу люминесцентного светильника с помощью фиксаторов, которые надежно прижимают компоненты между собой и при необходимости позволяют с легкостью снять рассеиватель, без использования какого-либо инструмента.

Конструкция светильников «Айсберг» разработана таким образом, что фиксаторы изначально крепятся на рассеивателе, у других производителей нередко они могут быть установлены на корпусе.

После того, как все фиксаторы установлены на своих местах, прикладываем рассеиватель к светильнику и защелкиваем их.

На этом установка люминесцентного светильника на стену завершена.



Теперь, нажав клавишу выключателя, можно проверить его работу, светильник должен загореться с еле заметной задержкой.

Как вы видите, монтаж светильников для люминесцентных ламп, вполне по силам каждому. В любом случае, вы всегда можете обратиться к профессионалам электрикам или монтажникам, которые выполнят эту работу быстрее, но знание технологии установки вам пригодиться для контроля качества выполненных работ и оценки их стоимости.

Кстати, лампы дневного света довольно просто можно заменить на светодиодные, схему такого усовершенствования вы найдёте в нашей статье – ЗДЕСЬ.

Если же у вас остались какие-то вопросы по монтажу люминесцентных светильников, оставляйте их в комментариях к статье, постараемся вам помочь.

Монтаж люминесцентных ламп (стр. 3 из 4)

4. Монтаж люминесцентных ламп

Светильники для люминесцентных ламп низкого давления состоят из металлического корпуса, в котором смонтированы ламподержатели, стартеродержатели, пускорегулирующее устройство, соединительные провода и рассеиватель.

В зависимости от конструкции светильника и способа прокладки электрической сети применяют различные способы подвески и крепления светильников: подвеску на крюк или шпильку

, на тросе или тросовом проводе; навинчивание на стальную трубу; на кронштейне, подвесе или стойке, коробе или шинопроводе, в проеме перекрытия и в подвесном потолке.

Конструкции, детали, изделия и приспособления для подвески светильников закрепляют на потолках, стенах, колоннах с помощью закладных или встреливаемых дюбелей, а также закладных частей. Заводы выпускают крюки и шпильки с поворотными планками для крепления светильников к монолитным и многопустотным плитам перекрытий. Вместе с крепежной деталью устанавливают потолочную розетку, в которой соединяют провода светильника и сети люстровыми зажимами и которая одновременно закрывает отверстие выхода проводов в перекрытии. Конец каждого крюка изолирован во избежание случайного соединения металлических нетоковедущих частей светильника с заземленной металлической арматурой плит или стальными трубами электропроводки.

При тросовых проводках используют тросовые подвески с обоймами для крепления светильников. Если тросовая проводка выполнена защищенными проводами, светильник подвешивают на крюке, укрепленном на пластине, на которой устанавливают ответвительную коробку. При проводке тросовым проводом APT подвеску светильника производят на крюке разъемной ответвительной коробки, в которой выполняют также ответвление от сети к светильнику в сжиме без разрезания магистрали.

Светильники с люминесцентными лампами имеют значительную длину и относительно небольшую мощность, поэтому их устанавливают в непрерывные светящиеся линии или линии с небольшими разрывами. Для уменьшения числа линий светильники устанавливают в два ряда.

Одиночные люминесцентные светильники на стенах и колоннах устанавливаются с помощью кронштейнов. Также для установки как одиночных, так и групп светильников применяются трубные подвесы, штанги, подвесы из профилей и уголков, типовые гнутые перфорированные профили, облегчающие монтаж, так как в этом случае уменьшается число креплений подвески и обеспечиваются прямолинейность светящейся линии и возможность съема и установки светильника без разборки.

Более совершенный способ установки люминесцентных светильников разных типов — это подвеска их на магистральных осветительных коробах КЛ-1 (рис.

4) и КЛ-2.

Рисунок 4 – Короб КЛ-1 для однорядной подвески светильников

Короба КЛ-1 и КЛ-2 предназначены соответственно для однорядной и двухрядной подвесок этих светильников и прокладки в них проводов сети, питающей их. Загнутые внутрь края короба образуют каналы для провода. Провода рабочего и аварийного освещения прокладывают в разных отсеках короба. Светильники подвешивают на специальных держателях 5, поставляемых комплектно с коробом и закрепляемых в щели его нижней части. Держатели можно перемещать вдоль короба, что позволяет подвешивать светильник в любом месте. Неперекрываемая светильниками щель короба закрывается крышками 2. Ответвление проводов к светильникам от питающей магистрали производится внутри короба в малогабаритных сжимах 4 в пластмассовом кожухе без разрезания магистрали. Ввод проводов в короб предусмотрен с крайнего торца через привариваемые заглушки либо снизу короба. Соединение секций коробов КЛ, имеющих длину 2 м каждая, производится с помощью скоб 7 и винтов. Таким образом, секции коробов могут быть соединены в непрерывную линию неограниченной длины.

Комплектно с коробами поставляются типовые детали для их установки (тросовые подвески, скобы, кронштейны), с помощью которых они закрепляются и подвешиваются к перекрытиям, балкам, колоннам, стенам, фермам.

Держатели светильников в коробах имеют цепочки или подвески в виде сцепленных проволочных звеньев, которые позволяют опускать светильники для обслуживания, смены ламп, ремонта. Заземление осуществляется присоединением заземляющего провода к приваренному внутри короба зажиму. Лампы люминесцентные закрепляют в держателях. Держатели для люминесцентных ламп выпускают разных исполнений: стоечные с поворотным устройством, круглые с поворотным устройством, накидные и др.

Организация и технология работ по предварительной заготовке осветительных линий на коробах типа КЛ. Блоки люминесцентных светильников и комплектные осветительные линии собираются в МЭЗ. Предварительно по проекту уточняются привязки осветительных линий (вертикальные и горизонтальные), условия и способы их прокладки, схемы питания светильников, а также размеры строительных элементов здания, к которым осуществляется привязка. На основании уточненного по месту проекта выдается заказ мастерским с приложением комплектовочной ведомости.

Предварительная заготовка производится в следующей очередности. Сначала заготавливают комплектные узлы крепления на строительных элементах здания. После заготовки комплектных узлов комплектуют короба, выполняя следующие операции:

1) в зависимости от длины собираемой секции выкладывают и соединяют между собой определенное количество коробов;

2) нарезают и маркируют мерные отрезки магистральных проводов по длине собираемой секции и делают отпайки к светильникам;

3) на магистральных проводах в местах отпаек к светильникам снимают изоляцию (без разрезания проводов и устанавливают сжимы У730 для соединения с проводами смежных секций с одной стороны магистрали также устанавливаются сжимы У730. Отпайки к светильникам зачищают с двух сторон от изоляции и один конец вводят в сжим, установленный на магистральном проводе. На проводнике, заземляющем светильник, с одной стороны делают кольцо для присоединения к заземляющему болту в коробе;

4) в собранные в секции короба закладывают заготовленные магистральные провода с отпайками для светильников и присоединяют нулевые провода. Затем с помощью подвесок типа крепят проволочные подвески.

В монтажную зону комплектные световые линии поступают в виде трех укрупненных элементов: комплектные крепления; комплектные короба с заложенными в них проводами; люминесцентные светильники с лампами, проверенными на световой эффект. Доставка укрупненных элементов в монтажную зону производится в контейнерах.

Монтаж выполняется в следующей последовательности:

- комплектные крепления устанавливаются на строительные элементы здания;

- комплектные участки линии собираются на отметке пола;

- в секции комплектных коробов устанавливаются светильники с лампами и собранный участок проверяется на световой эффект;

- собранные участки линии поднимаются на проектную отметку, закрепляются, а затем соединяются между собой в одну осветительную линию.

Для подвески люминесцентных светильников применяют также короба из листовой стали 1,5 мм длиной до 7 м, свариваемые из отдельных частей с помощью коробчатых накладок. Способ монтажа светильников на этих коробах показан на рис.5.


Рисунок 5 – Подвеска светильника на коробе

Короба соединяют между собой винтами через отверстия на одном конце короба и в коробчатой накладке, приваренной к противоположному концу. Провода питающей сети, замаркированные на концах, прокладывают внутри короба. Провода светильников с проводами ответвлений от питающей сети соединяют с помощью малогабаритных сжимов, устанавливаемых на крышках монтажных отверстий, которые расположены в верхней части короба против каждого светильника. Светильники прикрепляют к коробам специальными скобами и шпильками, зашплинтованными на концах, а на время ремонтных работ подвешивают на цепочках-держателях, устанавливаемых внутри короба. При закреплении светильника провода ответвлений и цепочки убирают в короб. Неприкрываемую светильниками щель короба закрывают крышками на винтах.

Монтажные узлы электропроводки с применением этих коробов представляют собой полностью законченное устройство с установленными светильниками, проверенной схемой, испытанное под напряжением. Узлы электропроводки при длине коробов не более 6 м доставляют на монтаж в специальных приспособлениях (контейнерах), которые обеспечивают их сохранность при транспортировке. На месте монтажа работы сводятся к установке крепежных конструкций с подвесками, подъему монтажных узлов, соединению и закреплению их на подвесках. Подвеска из проволоки диаметром 8 мм на верхнем конце имеет крюк, а на нижнем нарезку длиной 100 мм. Прикрепление верхнего конца подвески к фермам и потолочным конструкциям зданий выполняется крепежными изделиями. Подвески к коробу прикрепляют двумя специальными скобами, одну 110дкладывают снизу короба, другую зажимают между двумя гайками на нижнем конце подвески. Скобы через отверстия на их концах соединяют между собой шпилькой. Непрерывность электрической цепи обеспечивается сваркой мест соединения коробов. Светильники заземляют отдельным нулевым проводом, присоединяя его к корпусу светильника. Провода и кабели в короба вводят аналогично вводам в специальные короба.

Установка люминесцентных светильников в Москве

Вам необходимо произвести монтаж люминесцентных светильников? Лучше всех с данной работой справятся ответственные и грамотные мастера биржи Youdo. Они оказывают свои услуги заказчикам из Москвы и Санкт-Петербурга. Оперативно и качественно выполненная работа гарантирована.

Правильный подбор изделий для последующего монтажа люминесцентных светильников

При выборе светильников такого рода обязательно учитывайте следующие параметры:

  • Безопасность в эксплуатации, долговечность и стабильность их работы в соответствующих условиях
  • Качество освещения и энергетическую экономичность
  • Удобство обслуживания и эстетичный внешний вид

Подключение люминесцентных светильников, выбранных вами, осуществится довольно быстро, поскольку оно не слишком сложное. Следует помнить о том, что светильники общего освещения с лампами мощностью 127—220 В можно монтировать в помещениях с повышенной опасностью возможного поражения электрическим током на высоте меньше 2,5 м в том случае, если их контактные части будут недоступны для случайного прикосновения. Данное требование должно соблюдаться при подключении люминесцентных светильников местного освещения в любых случаях их эксплуатации. Тогда их использование будет абсолютно безопасным для людей.

Основные типы подобных светильников

Установка люминесцентных светильников напрямую зависит от их типа. Поэтому данный параметр обязательно учитывается мастером. Выделяют четыре основных типа светильников такого рода:

  • Встраиваемые светильники
  • Накладные светильники, которые позволяют хорошо осветить помещение и занимают мало места
  • Подвесные светильники, чаще всего эксплуатирующиеся в помещениях с высокими потолками
  • Растровые светильники — обычно применяются в офисных и иных общественных помещениях

Установка люминесцентных светильников подразумевает разные способы их крепления и подвески: на шпильку или крюк, на трос или тросовые провод, на кронштейн, стойку или подвес, навинчивание на трубу из стали и т. д. Светильники для ламп низкого давления состоят из корпуса, изготовленного из металла, в который вмонтированы лампо- и стартеродержатели, а также пускорегулирующее устройство, рассеиватель и соединительные провода.

При установке люминесцентных светильников приспособления для их подвески закрепляют на стенах, потолках и колоннах при помощи встреливаемых или закладных дюбелей либо закладных частей. Существуют специальные крюки и шпильки, оснащенные поворотными планками, предназначенные для крепления светильников с люминесцентными лампами к монолитным или многопустотным плитам. Вместе с крепежной деталью монтируют и потолочную розетку, в которой провода светильника и сети соединяются люстровыми зажимами.

Вместе с тем данная розетка одновременно закрывает отверстие выхода проводов. Конец каждого крюка обязательно изолируется, чтобы избежать случайного соединения нетоковедущих частей светильника, изготовленных из металла, с заземленной металлической арматурой плит либо трубами электропроводки.

Преимущества подобных светильников

Светильники с люминесцентными лампами обладают следующими преимуществами:

  • Они надежны и долговечны
  • Они обладают высоким уровнем световой отдачи
  • Их срок службы может в 10 раз превышать срок эксплуатации ламп накаливания

Благодаря их исключительной экономичности подобные светильники с каждым днем становятся все более популярными.

Монтаж светильников с газоразрядными лампами на коробах | Освещение

Организация монтажных работ по внутрицеховому освещению на коробах.

Монтаж выполняется в следующей очередности. Доставленные в монтажную зону комплектные узлы крепления устанавливают на строительные элементы здания (рис. 1,а). Затем собирают (с применением инвентарных козел на полу) из подготовленных в МЭЗ секций участок осветительной линии, обычно длиной не более 24 м (рис. 1,6).
Собранные из отдельных секций участки линии поднимают на проектную отметку и прикрепляют к ранее установленным комплектным узлам крепления. Отдельные участки линии соединяют между собой в одну осветительную линию; для их подъема на проектную отметку (в зависимости от местных условий) могут быть использованы: мостовые краны, автогидроподъемники, телескопические вышки, монтажные платформы и др.

Последовательность выполнения работ при монтаже люминесцентных светильников на коробах с применением гидроподъемника.

Для установки комплектных узлов на строительные элементы здания по оси линии с двух сторон от места сборки участков линии устанавливают лебедки с электроприводом; комплектные узлы и инвентарные ролики, доставленные из МЭЗ, укладывают в кузов автогидроподъемника. Один комплект из кузова подается рабочим, которые находятся в корзине автогидроподъемника. Автогидроподъемник поднимает рабочих, и они устанавливают конструкции на предназначенные для них места.
После установки конструкций для комплектного узла крепления и инвентарного ролика от лебедки подается трос для подъема собранного участка линии. Трос пропускают через инвентарный ролик. Затем рабочих опускают, и они переезжают к следующему месту крепления конструкции и установки инвентарного ролика.
Следующим этапом работы является сборка участков линии из секций, установка и присоединение светильников и проверка их под напряжением. Для этого в зоне подъема участка линии с коробами на полу устанавливают металлические инвентарные козлы высотой около I м для сборки участка линии. При помощи автокрана или другого подъемного приспособления выгружают участки линии длиной 12 м, доставленные из МЭЗ, и соединяют их в участок линии длиной 24 м. Магистральные провода между участками линии соединяют в установленных сжимах.

Светильники вручную подносят к коробам, подвешивают к ним и присоединяют к отпайкам от магистральных проводов. Собранный участок линии на непродолжительное время включают для проверки под напряжением. На собранный участок линии устанавливают инвентарные ролики, в которые закладывают трос для подъема на проектную отметку. Собранный участок с подвешенными светильниками при помощи лебедок поднимают на проектную высоту и удерживают лебедками до закрепления. Крепление производят к ранее установленным конструкциям с автогидроподъемника. После крепления всех участков можно их соединять в одну линию. Пример расположения светильников из проекта освещения промышленного цеха приведен на рис. 2.

Рис. 1. Короба с люминесцентными светильниками, монтируемыми поперек железобетонных ферм под нижним поясом ферм (а). Схема подъема коробов с люминесцентными светильниками, собранных в линию длиной 24 м (б).
1 — обхват фермы; 2 — шпилька У-626; 3 — муфта ЛШ-100; 4 — короб типа КЛ;
5 — подвеска типа КЛ-ПТ;

6 — подвеска ПГ; 7 — подвеска ПВ-1; 8 —сжим У867; 9 — подвеска ПВ-2; 10 — лебедка; 11 — козел металлический; 12 — инвентарные ролики на конструкции: 13— инвентарные ролики на коробах; 14 — трос стальной диаметром 6 мм.

На плане одного из его участков нанесены четыре осветительные линии А, Б, В, Г, подлежащие монтажу на коробах поперек железобетонных ферм 3—11. Длина каждой линии 48 м; там же показана фазировка и последовательность присоединения светильников к фазам сети, которые обозначены буквами a, b и с.

Рис. 2. Расположение люминесцентных светильников поперек железобетонных ферм и их распределение по фазам.
Детали крепления показаны на рис. 1, а.
Для подвески люминесцентных светильников применяют также короба из листовой стали 1,5 мм длиной до 7 м, свариваемые из отдельных частей с помощью коробчатых накладок. Способ монтажа светильников на этих коробах показан на рис. 3. Короба соединяют между собой винтами через отверстия на одном конце короба и в коробчатой накладке, приваренной к противоположному концу. Провода питающей сети, замаркированные на концах, прокладывают внутри короба.
Провода светильников с проводами ответвлений от питающей сети соединяют с помощью малогабаритных сжимов, устанавливаемых на крышках монтажных отверстий, которые расположены в верхней части короба против каждого светильника.
Светильники прикрепляют к коробам специальными скобами и шпильками, зашплинтованными на концах, а на время ремонтных работ подвешивают на цепочках-держателях, устанавливаемых внутри короба.

Рис. 3. Подвеска светильников на коробе.
1 — секция короба; 2 — шпилька; 3 — скоба для крепления светильника; 4 — крышка монтажного отверстия; 5 — скоба подвески; 6 — подвеска; 7 — шплинт; в — крышка; 9 — провод; 10 — монтажное отверстие; II — малогабаритный сжим; 12 — светильник; 13 — накладка; 14 — держатель с цепочкой; 15 — соединительная накладка; 16 — отверстия для соединения секций.

При закреплении светильника провода ответвлений и цепочки убирают в короб. Неприкрываемую светильниками щель короба закрывают крышками на винтах.
Монтажные узлы электропроводки с применением этих коробов представляют собой полностью законченное устройство с установленными светильниками, проверенной схемой, испытанное под напряжением. Узлы электропроводки при длине коробов не более 6 м доставляют на монтаж в специальных приспособлениях (контейнерах), которые обеспечивают их сохранность при транспортировке. Одно из таких приспособлений показано на рис. 4.
На месте монтажа работы сводятся к установке крепежных конструкций с подвесками, подъему монтажных узлов, соединению и закреплению их на подвесках. Подвеска из проволоки диаметром 8 мм на верхнем конце имеет крюк, а на нижнем — нарезку длиной 100 мм. Прикрепление верхнего конца подвески к фермам и потолочным конструкциям зданий выполняется крепежными изделиями (рис. 3). Подвески к коробу прикрепляют двумя специальными скобами, одну подкладывают снизу короба, другую зажимают между двумя гайками на нижнем конце подвески. Скобы через отверстия на их концах соединяют между собой шпилькой.

Рис. 4. Приспособление (контейнер) для транспортировки длинномерных узлов жесткой электропроводки.
1 — рама из угловой стали № 5; 2 — конструкции жесткости из угловой стали № 4; 3 — кольца для захвата стропами.
Непрерывность электрической цепи обеспечивается сваркой мест соединения коробов. Светильники заземляют отдельным нулевым проводом, присоединяя его к корпусу светильника. Провода и кабели в короба вводят аналогично вводам в специальные короба (см. рис. 2,6). Подвеска светильников на коробе показана на рис. 3.

Схема подключения люминесцентных ламп и принцип их работы

На сегодняшний день люминесцентные лампы являются одним из самых распространенных источников искусственного освещения. Это объясняется тем, что светильники данного типа в несколько раз более экономичнее, чем привычные нам стандартные приборы накаливания и на порядок дешевле светодиодных.

Люминесцентный вид на сегодняшний день встречаются чуть ли не на каждом шагу: в офисах, больницах, школах и домах.

Как работает

Люминесцентная лампа представляет собой газоразрядный прибор, внутри которого и образуется этот разряд среди пары спиралей. Данные спирали есть не что иное, как анод и катод, расположены они с обеих сторон. Видимый свет появляется при ультрафиолетовом излучении парами ртути. Этому способствует нанесенный на внутреннюю поверхность лампы люминофор – вещество, в составе которого имеется фосфор и другие элементы.

Люминесцентные лампы работают благодаря специальному устройству –пускорегулирующему аппарату, который по-другому называется дроссель. Многие модели импортного производства функционируют как со стандартным дросселем, так и с устройством автоматической работы. Последние распространены как электронные пускорегулирующие автоматы.

Преимущества приборов, работающих на ЭПРА

Среди положительных качеств данных моделей можно выделить следующие:

  • отсутствие мерцания;
  • отсутствие шума;
  • относительно малый вес;
  • лучшее зажигание;
  • экономия электроэнергии.

Каждая люминесцентная лампа имеет ряд преимуществ перед стандартной лампой накаливания:

  • долговечность;
  • экономичность;
  • большая светопередача.

Однако у данной технологии есть и существенный недостаток – если температура в помещении не больше, чем пять градусов, зажигание такой лампы происходит медленно, а свет от нее более тусклый.

Схема подключения

Существует несколько схем подключения люминесцентных светильников.

Если используется электронная пускорегулирующая аппаратура, схема подключения выглядит следующим образом:

  • С – компенсационный конденсатор;
  • LL– дроссель;
  • EL– лампа люминесцентная;
  • SF– стартёр.

Как правило, на практике наиболее распространены светильники, в которых используются два прибора, подключенные последовательно. При этом схема их подключения имеет вид:

А – для люминесцентных моделей мощностью 20 (18) ВТ

В – для люминесцентных моделей мощностью 40 (36) ВТ



Когда применяются именно две лампы, появляется возможность уменьшения пульсации суммарного светового потока. Это происходит из-за того, что пульсация отдельно взятой лампы неодновременная, то есть имеется небольшой сдвиг по времени. В связи с этим никогда не станет равным нулю значение суммарного светового потока. Другое название схемы, когда применяется сразу два светильника – это схема с расщепленной фазой. Важным ее преимуществом является то, что при ней не требуется дополнительных мер с целью повышения коэффициента мощности. Еще одним преимуществом является то, что при снижении напряжения в сети, суммарный световой поток остается стабильным.

При подключении обязательно следует учитывать, что мощности дросселя и лампы должны быть идентичными. Если же мощность второй велика, то возможно стоит использовать сразу два дросселя.

Однако, несмотря на все явные достоинства, следует указать еще один существенный недостаток таких моделей. Все они содержат такое небезопасное вещество, как ртуть в жидком виде. На сегодняшний день существует проблема утилизации подобных устройств, вышедших из строя, поэтому использование люминесцентных ламп представляет угрозу окружающей среде.

Если при монтаже светильник нечаянно выскальзывает из рук и разбивается вдребезги, можно увидеть мелкие шарики ртути, которые раскатываются по земле.

Далее описана подробная схема подключения в комплекте с электромагнитным балластом.

  • Подается питающее напряжение на схему. Затем оно проходит через дроссель и нити накала, а следом – к выводам стартера;
  • стартер – есть не что иное, как неоновая лампочка, имеющая два контакта. На один из данных контактов приваривается биметаллическая пластина;
  • возникающее напряжение начинает ионизировать неон. Сквозь стартер начинает течь ток значительно силы, разогревающий газ и пластину из биметалла;
  • пластина при этом начинает изгибаться и замыкать выводы стартера;
  • электрический ток проходит по замкнутой цепи, благодаря чему нити накала разогреваются;
  • этот разогрев и дает толчок для возникновения в лампах свечения в условиях более низкого напряжения;
  • в момент, когда лампа начинает светиться, на стартере начинает падать напряжение. Падает оно до такого уровня, когда ион уже не способен ионизироваться. Стартер при этом автоматически отключается, а нити накала перестают быть под влиянием тока.

С целью обеспечить функционирование светильников, устанавливают дроссель. Данный прибор используется с целью ограничивать ток до необходимой величины, в зависимости от мощности. Благодаря самоиндукции обеспечивается надежный пуск ламп.

Плюсы и минусы ламп, имеющих электромагнитный балласт

Конструкция и схема данных светильников достаточно проста. Однако, несмотря на это их отличает высокая надежность и сравнительно небольшая стоимость, но у них имеются и недостатки.

Среди них:

  • нет гарантии запуска при пониженной температуре;
  • мерцание;
  • вероятность низкочастотного гула;
  • повышенное потребление электроэнергии;
  • достаточно большой вес и габариты.

Люминесцентные светильники компактного типа

Многие современные лампы люминесцентного типа подходят для освещения промышленных помещений. Однако для домашнего использования они неудобны вследствие больших габаритов и неподходящего дизайна. Технологии не стоят на месте и сегодня созданы такие приборы, которые имеют малогабаритный электронный балласт. Патент на компактную люминесцентную лампу был получен в 80-х годах прошлого века, однако использоваться они стали в быту не так давно. Сегодня по размеру компактные люминесцентные модели не превышают привычных стандартных. Что касается принципа работы, то он остался прежним. На концах лампы есть две нити накала. Именно между ними и появляется дуговой разряд, который производит ультрафиолетовые волны. Под воздействием данных волн происходит свечение люминофора.

Сколько служит компактная лампа

Компактная лампа по заявлениям производителя, должна служить около десяти тысяч часов. Однако из-за постоянной нестабильности напряжения в сети,срок службы устройств значительно сокращен. На уменьшение срока службы влияет и частота включения и выключения в схеме, а также функционирование в условиях повышенных либо, наоборот, слишком низких температур. По статистике самой частой причиной выхода таких устройств из строя является перегорание нитей канала.

Как установить модульный светильник в подвесной потолок

Модульные светильники – осветительные приборы, предназначенные специально для установки в каркас подвесных потолков типа Армстронг. Размеры их корпуса в стандартном исполнении соответствуют параметрам одной ячейки, то есть 600×600 мм. Их монтаж достаточно простой, и может быть выполнен самостоятельно.

Устройство модульных светильников

Для начала полезно будет разобраться в устройстве модульных светильников. Это облегчит понимание процесса установки, поможет правильно вмонтировать и, самое главное, подключить приборы к питанию.

Классический светильник модульного типа для потолков Армстронг состоит из таких основных компонентов:

  • корпус;
  • светоотражающая решетка;
  • люминесцентные лампы;
  • пусковые устройства;
  • клеммы для подключения питания.

Для питания в корпусе предусмотрен блок клемм.
N, L и PE – ноль, фаза и заземление, соответственно.

Корпус имеет размеры 600×600 мм, благодаря чему легко помещается в ячейку каркаса подвесного потолка. Светоотражающая решетка предназначена для защиты ламп от механических повреждений и для перенаправления светового потока в помещение.

Люминесцентные лампы – источники света, как правило, мощностью по 18 Вт каждая. Для их корректного розжига в светильниках предусмотрены пусковые устройства со сменными конденсаторами (по два на каждый светильник).

Процесс монтажа модульных светильников

Перед установкой модульного светильника его необходимо частично разобрать, а именно демонтировать светоотражающую решетку. Это нужно для получения доступа к разъемам под люминесцентные лампы и конденсаторы, а также к клеммам.

Ячейки каркаса подвесного потолка, в которые будут устанавливаться модульные светильники, предварительно необходимо укрепить. Для этих целей используются стандартные регулируемые подвесы, которые применяются при монтаже несущих 3700-миллиметровых реек. Обычно на каждый светильник достаточно добавить по два-три подвеса. Они крепятся на противоположных углах ячейки.

Далее следует правильно развести общую проводку для питания светильников, если их будет несколько. Для этого понадобится двухжильный провод и защитная гофрированная трубка. Общий провод питания от источника к светильникам проводится через выключатель. При этом, если он предназначен для коммутации одного провода, то через него проводится фаза. Определить ее можно при помощи простейшего тестера.

Очень важным моментом является подключение нескольких модульных светильников в одну управляемую цепь. Здесь нужно учесть, что приборы должны соединяться не последовательно, а параллельно.

Для коммутации выводов под каждый светильник рекомендуется использовать специальные соединительные клеммы. Все провода помещаются в гофрированную трубку и закрепляются к физическому потолку помещения. Недопустимо их провисание и контакт с каркасом Армстронг.

После того, как проводка разведена и каркас в местах установки модулей укреплен, можно приступать к непосредственному монтажу светильников. Корпус без решетки, ламп и конденсаторов устанавливается в соответствующую ячейку по диагонали. Далее к клеммам подсоединяются питающие провода (ориентироваться можно по буквам и цвету проводов).

Перед началом выполнения работ с проводкой обязательно нужно убедиться в том, что подача напряжения на линию освещения отключена!

После подсоединения проводов питания светильник устанавливается в ячейку так, как он должен быть расположен при эксплуатации. Далее аккуратно устанавливаются люминесцентные лампы. Для этого достаточно вставить их в разъемы, и провернуть на 90°.

Затем на свои посадочные места устанавливаются пусковые конденсаторы. Для этого деталь вставляется в разъем и с легким нажатием проворачивается на 90°.

Следует отметить, что пусковые конденсаторы достаточно часто являются причиной неработающих ламп. При этом, сами лампы могут быть в абсолютно исправном состоянии. Для диагностики нужно использовать заведомо исправный конденсатор, например, из работающего светильника (или новый).

После подключения и установки всех компонентов остается только вставить на свое место светоотражающую решетку. В классических модульных светильниках она имеет защелки, которые фиксируются в корпусе с характерным щелчком.

Все работы с люминесцентными лампами и отражающими решетками рекомендуется проводить в чистых перчатках.

Монтаж люминесцентных светильников. Анекдот. | РАЗВОД НА РЕМОНТ

Монтаж люминесцентных светильников всегда начинается с анализа электросети, где будет висеть, где будет выключатель, удобно ли будет менять люминесцентные лампы, какой мощности необходимо повесить светильник.

В данном случае все было намного проще, старый светильник снимался ( с лампой накаливания) и на его место устанавливался другой. Итак, после снятия старого светильника размечаем установку нового люминесцентного светильника и прикручиваем кронштейны:

Кронштейн для крепления светильника

Второй прикрутить не удалось, видно попался шов и крепление дюбелей сорвалось:

Разрушение крепления дюбелей

Поэтому пришлось использовать старый дедовский метод, вырезать из дерева клин, для крепления шурупами

Клин из дерева для крепления светильника

Вставляем его в раздолбанное отверстие:

Клин перед забиванием в отверстие

Остаток клина, если он не вошел полностью,отрезаем ножевкой:

Забитый и обрезанный клин в стене

Затем прикручиваем второй кронштейн для крепления светильника:

Закрепленные кронштейны для светильника

А сейчас пора поговорить о самом светильнике, его корпус представляет собой вытянутое продолговатое пластиковое корыто:

Корпус пластикового светильника

По краям с внутренней стороны в нем проложена резинка:

Внутренняя сторона светильника

Светильник крепится на кронштейны вот в такие гнезда:

Гнезда для крепления светильника

Рассеиватель пристегивается к корпусу вот такими захватами:

Захват для крепления рассеивателя

Он вставляется за ушки:

Монтаж захвата для крепления рассеивателя

Вот в таком положении он готов к использованию:

Смонтированный захват

Для ввода провода внутрь светильника имеются вот такие две заглушки:

Резиновая заглушка

У одной из них срезаем носик с будущей внутренней стороны:

Срезанный носик у заглушки

Одну ставим со стороны, куда будут подводиться провода:

Готовая заглушка для пропускания провода

Другую глухую заглушку вставляем с противоположной стороны:

Глухая заглушка

На этом фото показано как кронштейн закрепляется в гнезде корпуса светильника

Крепление корпуса светильника с кронштейном

Таким образом продеваем провод через срезанную заглушку и закрепляем корпус светильника на два кронштейна:

Крепление корпуса светильника на кронштейны

Затем подсоединяем провода к колодке платы светильника:

Подсоединение проводов к колодке

После этого плату устанавливаем на защелки в корпус светильника:

Установка платы на защелки в корпус светильника

Осталось только поставить люминисцентные лампы и сверху пристегнуть стекло рассеивателя:

Готовый светильник

Как видно на фото, люминесцентный светильник готов к эксплуатации.

Анекдот про светильник

 Заменили старый Светильник с лампой накаливания на новый, с люминесцентной.

Старый Светильник подумал: ” А говорили светить всегда, светить везде!”

Новый Светильник подумал: ” Так, начнем экономить”.

Можно прочитать похожую статью  Установка светильника своими руками

с обыкновенной лампой накаливания.

С уважением, Владимир.

Как заменить люминесцентные светильники на обычные светильники | Домой Руководства

Дэйв Донован Обновлено 10 декабря 2018 г.

У люминесцентных светильников есть много чего. Они излучают много света, не требуют больших затрат в эксплуатации, а люминесцентные лампы служат очень долго. Однако, какими бы замечательными они ни были, эти приспособления подходят не для каждой комнаты в доме. Иногда вам нужен светильник с немного большим блеском или такой, который дает свет немного теплее, чем холодный, яркий свет, который так часто встречается в люминесцентных светильниках.Заменить люминесцентный светильник на обычную модель лампы накаливания легко.

Выбор светильника на замену

Многие старые люминесцентные светильники предлагают мало эстетичного дизайна, поэтому их замена на обычные светильники откроет для вашей комнаты целый мир творческих решений. Варианты замены включают подвесное освещение, потолочные светильники для скрытого монтажа, освещение дорожек, монорельсовое освещение, потолочное освещение и многое другое. Вы даже можете отказаться от потолочного светильника и вместо него установить пару бра.

Определение ваших потребностей в освещении

Выбор светильника зависит не только от вашего чувства стиля и декора комнаты, но и от ваших потребностей в освещении. Определите, нужно ли вам направленное освещение или вас больше интересует акцентное освещение. Также следует учитывать функцию помещения, в котором устанавливается новый светильник. Например, если вы заменяете люминесцентный светильник в ванной комнате, вам следует убедиться, что вы выбрали новый светильник, способный производить достаточно света для нанесения макияжа и / или бритья.

Проблемы

Некоторые люминесцентные светильники очень большие, и если потолок был окрашен с момента установки света, вам нужно выполнить некоторые ремонтные работы потолка, прежде чем вы сможете установить новый светильник. Вы должны соскрести краску, образовавшуюся вдоль внешнего края люминесцентного светильника, и разгладить потолок герметиком. Когда потолок станет гладким, нанесите свежий слой краски, чтобы смешать его. Чтобы заменить люминесцентный светильник на люстру или потолочный вентилятор, вы должны убедиться, что потолочная распределительная коробка прикреплена к потолочным балкам. так что он сможет выдержать вес нового приспособления или вентилятора.

Альтернативы освещения

Замена люминесцентного светильника на обычный не означает, что вы должны отказаться от экономии энергии, которую дает ваш старый люминесцентный светильник. Современные компактные люминесцентные лампы предлагают все преимущества люминесцентных ламп, такие как низкое энергопотребление и длительный свет, в форме лампы, которая подходит к стандартной розетке. Это позволяет вам наслаждаться лучшими аспектами использования люминесцентного освещения с гибкостью дизайна, предлагаемой стандартными осветительными приборами.

Безопасность

Перед тем, как заменить люминесцентный осветительный прибор на обычный, вы всегда должны отключать питание схемы, отключив соответствующий прерыватель цепи на вашей электрической панели. Всегда проверяйте цепь с помощью бесконтактного тестера напряжения перед началом работы, чтобы снизить риск травмы. Разместите табличку на электрическом щите, уведомляющую всех, кто это видит, что вы работаете с электричеством, и не трогайте выключатели.

Отремонтируйте балласт люминесцентного света за 5 минут с помощью наших советов

За два дня до Дня благодарения я вошел в нашу прачечную, чтобы постирать нижнее белье, и заметил, что свет не работает.

После короткой фразы из трех слов (используйте свое воображение) у меня начались воспоминания о том, что привело к этому моменту во времени.

Во-первых, свет в нашей прачечной был с трудом включиться в течение нескольких дней до этого.

Потом просто перестал работать вообще .

Поскольку мне нравится заниматься своими руками, и я сказал, чтобы исправить это как можно скорее, я диагностировал проблему как плохой балласт люминесцентного света.

Если вы дадите мне 5 минут, я покажу вам, как это исправить, и вы сэкономите от 75 до 90 долларов, если сделаете это самостоятельно.Давайте начнем!!

Начало работы: как проверить, что ваш балласт люминесцентного света сломан

Для этого проекта вам понадобятся всего три вида инструментов:

Один ключ к разгадке того, что ваш балласт является причиной неработающего люминесцентного света лампочки с трудом включаются.

Как я уже сказал во вступлении, мы заметили, что это происходит в течение 3-4 недель.

Хороший способ проверить, что ваш балласт является виновником, - это включить детектор напряжения и подержать его рядом с проводами, подающими питание на балласт.

Если питание идет на балласт, а к люминесцентным лампам ничего не поступает, это показатель того, что балласт мертв - к сожалению, очень похоже на крутого старичка по имени Синий в старой школе (для всех вас, поклонников Уилла Феррелла, Синий персонаж умирает во время борьбы !!)

Как удалить старый балласт и свет

Прежде чем делать что-либо еще, отключите цепь, которая подает питание на свет.

Затем с помощью детектора напряжения еще раз проверьте, что на свет не подается электричество. Большое спасибо Марку за то, что он напомнил мне, что я забыл добавить этот СУПЕР ВАЖНЫЙ совет. Но именно поэтому у меня есть такие замечательные фанаты, как вы, которые ловят мою рассеянность !!!!

Всего несколько винтов крепят балласт к люминесцентному свету.

Удалите эти винты отверткой, но не выбрасывайте их в мусор. В первую очередь потому, что вы можете не получить новости с винтами с новым балластом.

Вы можете удалить балласт до или после снятия люминесцентной лампы с потолка.

Чтобы не разбить стекло по всему полу, я настоятельно рекомендую снять люминесцентные лампы. Они прикреплены к балласту, и вам придется отсоединить заглушку.

Но будьте осторожны, как вы увидите на видео, на этом этапе я чуть не сломал лампочку. Иногда я был таким болваном.

Только два винта крепят люминесцентный светильник к распределительной коробке. Используйте отвертку, чтобы ослабить эти винты, и помните, что свет будет немного падать с потолка.

Сдвиньте раму светильника и снимите ее с винтов распределительной коробки.

На этом этапе сделайте снимок существующей проводки . Это даст вам ссылку и поможет с подключением нового балласта.

Если вы не особенно сильны или у вас слабые плечи, попросите друга или родственника помочь с этой частью.

Пусть они держат свет, пока вы отключаете балласт от распределительной коробки. Или, если вам действительно не нравится электричество или ваш друг / родственник (шутка), вы можете вместо этого подержать свет и позволить кому-то другому его отключить.

Ослабьте все гайки проводов. Мне нравится разбирать черные или горячие провода, затем белые или нулевые провода и, наконец, землю. Мне просто легче делать это в таком порядке.

Вытяните балластные тросы из рамы.

Вот как просто удалить балласт люминесцентного света.

Добавление нового балласта к люминесцентному свету

Вам нужно будет взять старый балласт с собой в строительный магазин. Было бы неплохо позвонить и узнать, есть ли у них на складе подходящий балласт.

Я обзвонил несколько мест, где не было необходимого мне балласта. И на самом деле, с купленным балластом у меня все же возникла небольшая проблема (поясняю в конце видео).

Установите новый балласт на раму люминесцентного светильника и затяните его винтами, которые вы сохранили от старого балласта.

Проведите черный, белый и зеленый провода нового балласта через отверстие в фонаре.

Попросите друга или родственника подержать фонарь, пока вы подключаете его к распределительной коробке.Серьезно, мне пришлось позвать жену в прачечную, чтобы помочь. Мне было плохо, что ей пришлось держать свет, пока я возился с проводами.

Но вот в чем суть брака - помогать друг другу через болезнь или здоровье !!

Если у вас есть перекрученные провода, как на картинке ниже, отрежьте их комбинированными инструментами для зачистки и снимите 3/4 дюйма изоляции.

Подключите новый балласт таким же образом, как и старый. На этот раз я рекомендую сначала подключить заземление, затем нейтраль (белый провод) и, наконец, провод под напряжением (черный цвет).

Закручивайте гайку для проводов до тех пор, пока соединение между проводами от потолка и балластом не станет надежным.

Вставьте все провода обратно в распределительную коробку как можно аккуратно.

Наденьте рамку люминесцентной лампы на винты, оставленные в распределительной коробке. Затяните винты, добавьте люминесцентные лампы и замените плафон.

БАМ !!!! Готово.

Вот мое пошаговое видео-руководство для вашего удовольствия от просмотра. Это покажет вам, насколько легко заменить балласт, по крайней мере, я на это надеюсь !!

Если вы можете заменить выключатель света или розетку, вы определенно можете заменить старый неработающий балласт.

Как я уже сказал в начале, вы сэкономите от 75 до 90 долларов, сделав это самостоятельно. Несколько лет назад я заплатил нашему электрику, чтобы он сделал аналогичный ремонт при аренде, и вот сколько это была плата.

И по праву !! Но мне нравится копить деньги на список покупок, который, кажется, растет каждую неделю.

Узнайте, как отремонтировать свою ванную комнату, сэкономить деньги и повысить ценность вашего дома с помощью наставника по ремонту ванных комнат

Что дальше

Если вы устанавливаете другие электрические устройства, у нас есть несколько руководств о том, как подключить выключатель света, как подключить диммер и как установить розетки GFCI в ванных комнатах.

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками - в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

Задайте свои вопросы ниже, и мы будем рады помочь.

Ура,

P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат.Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

Как заменить люминесцентные лампы на светодиодные лампы T8

Как заменить люминесцентные лампы T8 на светодиодные лампы T8

Флуоресцентные лампы когда-то были экономичным и экологически предпочтительным решением для освещения. Эти дни давно прошли, поскольку за последние годы технологии выросли, переломив ситуацию в пользу светодиодов и затруднив поиск люминесцентных ламп.Тем не менее, миллионы люминесцентных ламп все еще используются, ожидая дооснащения светодиодами. Несмотря на то, что люминесцентные лампы сами по себе эффективны, светодиоды T8 обладают рядом преимуществ по сравнению с ними.

  • Качество света - светодиоды излучают свет с различными цветовыми температурами, которые похожи на флуоресцентные, но не проявляют проблем с мерцанием.
  • Регулируемая яркость - Существует множество вариантов светодиодов с полной регулировкой яркости. Приглушить флуоресцентные лампы дорого, и они не так эффективно, как светодиоды.
  • Energy Efficient - В среднем новые светодиодные лампы T8 примерно на 30% эффективнее люминесцентных ламп T8.
  • Без ртути - светодиоды не содержат ртути, что делает их экологически безопасными и не требует платы за переработку.
  • Легче управлять - Люминесцентные лампы перегорают быстрее, когда используются элементы управления (например, датчики присутствия). У светодиодов нет такой проблемы, так как их срок службы не зависит от включения или выключения.
  • Направленное освещение - светодиоды обеспечивают эффективное направленное освещение, позволяя освещать свет там, где это необходимо. Флуоресцентные лампы излучают разнонаправленный свет, что означает, что часть света теряется внутри прибора.
  • Срок службы - Средний срок службы линейной люминесцентной лампы T8 составляет 30 000 часов, а светодиодной лампы T8 - 50 000 часов. Тем не менее, существуют новые линейные люминесцентные лампы T8, которые могут работать до 84 000 часов.

Первоначальным фактором сдерживания продаж светодиодных трубок была стоимость, но теперь, когда трудно найти люминесцентные лампы, а стоимость качественных светодиодов коммерческого класса снижается, это не проблема.Также рассмотрите налоговые льготы и местные скидки, и вы обнаружите, что светодиоды принесут рентабельность инвестиций, которая очень быстро окупится. Premier Lighting будет работать с вами, чтобы проанализировать вашу уникальную ситуацию и предоставить анализ затрат / выгод для вашего переключателя LFL на светодиодный. У вас будет несколько вариантов развития светодиодных T8.

Тип A - светодиодная лампа имеет встроенный драйвер для использования с существующим люминесцентным балластом

Светодиодные лампы типа A нуждаются в существующем электронном балласте T8 для работы.Если у вас есть электронные балласты T8, установка будет очень простой. Все, что вам нужно сделать, это удалить существующую люминесцентную лампу T8 и установить новую светодиодную лампу T8 LED Type A. Однако использование существующего балласта не так эффективно, как методы, описанные ниже, поскольку на их срок службы влияет необходимость замены балласта перед самим светодиодом. Это также зависит от совместимости светодиодной трубки типа A с вашим конкретным балластом. Балласты бытового класса редко работают хорошо в этом случае, но если у вас есть балласт промышленного класса, вам может повезти больше.Но не забудьте проверить таблицы совместимости балласта, если вы пойдете по этому пути.

Тип B - светодиодная трубка имеет внутренний драйвер и подключена к основному напряжению

Светодиодные трубки

типа B требуют, чтобы балласты были сняты с существующего светильника, а затем питание было подключено непосредственно к розеткам. Это не приводит к потере мощности, поскольку мощность не расходуется в балласте, что делает их намного более эффективными, чем лампы типа A. Отсутствие балласта также снижает будущие затраты на техническое обслуживание, поскольку его не нужно будет заменять.Естественно, к недостаткам относятся модификации при первоначальном обслуживании, поскольку балласты удаляются, а также может потребоваться замена розеток. Тем не менее, большинство светодиодных ламп типа B в наши дни могут быть одинарными или двухсторонними, а это означает, что если ваши розетки в хорошем состоянии, вы можете оставить шунтированные розетки как есть и просто обойти балласт. Также установка может быть опасной с подключением розеток к проводам питания - требуются строгие меры безопасности. Это увеличивает общую стоимость установки, хотя долгосрочная эффективность намного превосходит установку типа A.

Тип C - светодиодная трубка с дистанционным драйвером для питания светодиода

Большая разница между светодиодными трубками типа B заключается в том, что вместо внутреннего драйвера в светодиодных трубках типа C используется удаленный драйвер для питания светодиода. Один удаленный драйвер может питать несколько светодиодных трубок; эта система очень похожа на то, как работает линейное люминесцентное освещение. Установки типа C по-прежнему требуют удаления люминесцентных балластов. Они могут похвастаться максимальной функциональностью, такой как системы управления на основе движения и четкое регулирование яркости 0-10 В.Как и установка типа B, тип C требует длительного процесса установки, который стоит дороже, чем установка типа A.

Тип D или Тип AB - Светодиодные лампы T8 с комбинированным приводом, работающие от балласта и сетевого напряжения

Новинкой на рынке светодиодов T8 являются лампы ComboDrive LED T8, также известные как Dual Mode. Лампы ComboDrive LED T8 будут работать от существующих люминесцентных балластов (если они совместимы), а затем, когда балласт умирает, их можно подключить напрямую к сети (120–277 В). Как всегда, если вы собираетесь повторно использовать существующий балласт, убедитесь, что вы проверили лист совместимости, поскольку они, как правило, работают только с качественными балластами коммерческого класса.В режиме байпаса вы обнаружите, что некоторые из этих ламп имеют одностороннее или двухстороннее подключение.

Как заменить люминесцентный светильник на обычный светильник

У вас дома есть одна из тех больших функциональных, но уродливых люминесцентных ламп? Узнайте, как заменить люминесцентный светильник сегодня!

У нас дома есть пара больших люминесцентных ламп.

Они, безусловно, функциональны, потому что такие яркие, но не очень привлекательные.

Но посмотрите на эту штуку ... Я серьезно, она даже не прикрывала этот свет!

Вот эта голая лампочка висит!

Очень хорошо!

Ха-ха!

Когда мы полностью переделали шкаф моего мужа Криса, мы решили, что пора избавиться от этого света.

Мы не были уверены, сможем ли мы заменить люминесцентный светильник на обычный светильник, но мы хотели попробовать.

Этот пост включает несколько партнерских ссылок, что означает, что мы можем заработать небольшую комиссию без каких-либо дополнительных затрат для вас. Вы можете прочитать нашу полную политику раскрытия информации здесь.

Расходные материалы, необходимые для замены люминесцентного светильника на обычный светильник

Шаг 1. Отключите электричество

Первый и самый важный шаг - отключить электричество от люминесцентного светильника.

Вы всегда должны отключать питание светильника, который вы удаляете из коробки автоматического выключателя вашего дома.

Не выключайте свет просто так.

Помните о безопасности прежде всего!

Шаг 2: Снимите люминесцентный светильник

После безопасного отключения питания вы можете вынуть люминесцентную лампу.

Убедитесь, что вы знаете, как следует утилизировать люминесцентную лампу в вашем районе. Мы приносим наши в местный магазин товаров для дома, и они бесплатно перерабатывают их.

Затем вы можете отвинтить светильник от потолка с помощью отвертки.

У нашего фонаря было по два винта по обе стороны от электрического соединения, которое мы удалили. Но, как вы можете видеть на этой фотографии, была третья дыра.

Ой… похоже, кто-то неправильно измерил, когда наш дом был построен, и они установили люминесцентный свет.

Шаг 3: Установка потолочного светового короба

При замене люминесцентного светильника на обычный светильник убедитесь, что ваши электрические провода покрыты гайками.

Поскольку наш люминесцентный свет был подвешен прямо к потолку, нам пришлось установить старую рабочую круглую потолочную электрическую коробку.

Обязательно приобретите правильный электрический шкаф. Старая рабочая электрическая коробка предназначена для замены существующих осветительных приборов. Он имеет крепления с поворотными зажимами, чтобы можно было прикрепить его к потолку снизу.

Возможно, вам повезет, и вы уже установили потолочную электрическую коробку, так что вы можете пропустить этот шаг.

Используя шаблон, который идет в комплекте с потолочной электрической коробкой, мы пробили в потолке отверстия шилом. Затем вырезаем гипсокартон гипсокартонной пилой.

Вот вид на потолок после проделывания отверстия под электрическую коробку.

Затем мы вставили пластиковую электрическую коробку в отверстие, которое мы сделали в потолке, и прикрепили ее с помощью отвертки.

Шаг 4: Ремонт отверстий после удаления люминесцентного света

После того, как была установлена ​​потолочная коробка, настало время заделать эти дыры.

Вырезаем по три ремонтных заплатки по гипсокартону, чтобы закрыть каждое из отверстий.

Затем нанесите шпаклевку DryDex на заплатки.

Эта шпаклевка становится розовой, а затем становится белой.

Доказательство дурака!

Вы будете точно знать, когда он будет готов к шлифовке и покраске.

Шаг 5: Установка нового штатного светильника

Следуйте инструкциям по установке нового обычного светильника.

Мы использовали лампы дневного света Эдисона, чтобы обеспечить как можно больше света в темном туалете.

Замена большого люминесцентного светильника на обычный светильник промышленного стиля меньшего размера определенно выглядит лучше!

Мне нравится разница, которую этот DIY-проект сделал в шкафу.

И если мы сможем это сделать, то сможете и вы!

Если у вас есть вопросы или предложения, напишите мне или оставьте комментарий!

Не пропустите любые наших советов, уловок или историй! Мы будем рады, если вы подписались на нас в социальных сетях! Вы можете найти нас в TikTok, Instagram, Pinterest и Facebook.

Приколите, чтобы запомнить:

пользователя AnnMarie | 4 комментария Руководство по стоимости люминесцентных светильников

/ Советы по установке

Узнайте, сколько стоят люминесцентные светильники, сколько вы можете сэкономить на счетах и ​​как правильно и безопасно их установить.

Люминесцентный свет (также известный как люминесцентная лампа или лампа) представляет собой стеклянную трубку с парами ртути низкого давления внутри. Через трубку проходит электрический ток, который возбуждает электроны в паре. Возбужденный газ излучает ультрафиолетовый свет, который, в свою очередь, вызывает свечение фосфоресцирующего покрытия на внутренней поверхности трубки.

Как работает люминесцентный свет?

Флуоресцентный свет состоит из трех основных компонентов.

Трубка. Стеклянная трубка, покрытая изнутри фосфоресцирующим веществом. Трубка заполнена парами ртути низкого давления и инертным благородным газом, например аргоном или неоном. На каждом конце трубки есть электрические клеммы, позволяющие электрическому току проходить через газ.

Балласт. Это небольшая магнитная катушка, которая автоматически регулирует уровень тока, проходящего через трубку. Сначала он позволяет току проходить через трубку при открытии пускателя, а затем позволяет току продолжать течь через трубку с правильной скоростью, чтобы трубка продолжала светиться.

Стартер. Это автоматический выключатель. Как только он обнаруживает, что лампа светится, он сохраняет цепь в активном состоянии. Когда вы выключаете цепь, стартер замыкается и обесточивает цепь.

Независимо от того, сколько трубок находится в осветительной арматуре, каждая лампа требует одного балласта и одного стартера для работы.

Почему следует выбирать люминесцентные лампы, а не другие?

Флуоресцентные лампы преобразуют электрическую энергию в видимый свет намного эффективнее, чем старые лампы накаливания.Люминесцентные лампы дороже, чем лампы накаливания, но более низкие эксплуатационные расходы быстро компенсируют более высокие первоначальные затраты. Типичный люминесцентный осветительный прибор производит от 50 до 100 люмен на ватт мощности (люмен - это показатель силы света в системе СИ). Как это соотносится с другими бытовыми системами производства света, можно увидеть в таблице ниже.

Система освещения Световая отдача (люмен / ватт)
Свеча 0.3
Газовая лампа ЧтЧт / Фев / ​​20182018
Лампа накаливания СбСб / АпрАпр / 20172017
Галогенная лампа накаливания SatSat / JunJun / 20242024
Светодиод (LED) До 172
Люминесцентная лампа 50-100
Панель плазменного дисплея Вт, Вт, октябрь, 2018, 2018,

Как видите, единственной системой освещения, которая превосходит люминесцентную лампу, является светодиодная система.Эта технология, хотя и более эффективна, но очень дорога по сравнению с другими типами. Однако достижения в области современных технологий привели к значительному падению розничных цен на светодиоды по сравнению с их стоимостью всего несколько лет назад.

Как долго они длятся?

Типичный срок службы люминесцентной лампы в двадцать раз превышает срок службы лампы накаливания эквивалентной мощности. Они более эффективны при непрерывной эксплуатации, чем при включении на короткие периоды времени.

Некоторые производители люминесцентных ламп в настоящее время производят лампы со сроком службы 90 000 часов, что составляет конкуренцию сроку службы светодиодных ламп.

Как сравнить качество света?

По сравнению с лампой накаливания, люминесцентная лампа дает более мягкий и рассеянный свет. Его свет может распределяться более равномерно и исключает точечный источник света, как у других ламп. По этой причине, а также из-за более низких эксплуатационных расходов в офисах отдают предпочтение люминесцентным лампам.

Нагреваются ли люминесцентные лампы во время работы?

Люминесцентные лампы выделяют примерно в 0,2 раза больше тепла, чем эквивалентная лампа накаливания. Это означает, что кондиционеры должны отводить меньше тепла. Это в сочетании с равномерным распределением света означает, что они очень подходят для использования в офисных помещениях.

Безопасны ли они в использовании?

Люминесцентные лампы совершенно безопасны в использовании, за исключением случаев, когда они сломаются. Если не считать опасности, исходящей от битого стекла, при соблюдении разумных мер предосторожности и соответствующих процедур утилизации они будут оставаться безопасными.

Токсичная ртуть

Поскольку лампы содержат небольшое количество паров ртути, сломанные лампы могут загрязнить окружающую среду. К концу срока службы люминофорное покрытие на стекле, вероятно, будет содержать около 99% ртути, поэтому стекло представляет большую опасность, чем незначительное количество пролитой ртути. Агентство по охране окружающей среды США рекомендует следующие шаги для работы с сломанными трубками:

  • Как можно лучше проветрите помещение, в котором произошел разрыв
  • Используйте влажные бумажные полотенца, чтобы собрать как можно больше осколков стекла
  • Не забывайте собирать мелкие частицы стекла влажными бумажными полотенцами
  • Храните битое стекло и бумажные полотенца в герметичном пластиковом пакете
  • Утилизируйте отходы в соответствии с местным и национальным законодательством по утилизации опасных материалов
  • Не используйте пылесосы для сбора мелких частиц, так как они попадут в воздух.
Мерцание

Люминесцентные лампы мигают с частотой от 100 до 120 Гц .Обычно это незаметно, но частота мерцания может вызвать проблемы у людей, чувствительных к свету. Типичные заболевания:

  • Аутизм
  • Эпилепсия
  • Болезнь Лайма
  • Синдром хронической усталости
  • Волчанка
  • Головокружение
УФ-свет опасен для здоровья

Хотя люминесцентные лампы излучают ультрафиолетовое излучение, исследование показало, что восемь часов сидения при люминесцентном освещении примерно эквивалентны одной минуте пребывания на солнце.

Ультрафиолетовый свет - повреждение имущества

Ультрафиолетовый свет, излучаемый люминесцентными лампами, может выцветать пигменты, используемые при рисовании (особенно акварельные пигменты). УФ-свет также может обесцвечивать красители в тканях и некоторые типы печатных красок. Теперь ценные произведения искусства защищены дополнительными слоями стекла или акрила между лампой и изображением.

Радиопомехи

Старые люминесцентные лампы при работе создавали радиопомехи. Современные лампы содержат глушители, которые защищают шум от окружающих электроприборов, хотя это увеличивает стоимость системы.

Какие типы доступны для покупки?

Существует множество различных типов люминесцентных ламп, каждый со своими характеристиками и использованием. Возможно, стоит немного рассказать о них сейчас и объяснить, для чего они используются. Хотя они специально не используются для домашнего освещения, тем не менее они очень полезны.

Черный свет. Черный свет - это люминесцентные лампы, излучающие УФ-свет с длиной волны примерно 360 нм (один нанометр составляет одну миллиардную часть метра.Чтобы дать вам представление о масштабе, лист бумаги имеет толщину около 100000 нм, а нить человеческой ДНК имеет диаметр около 2,5 нм). Черный свет используется для обнаружения таких материалов, как моча и некоторые красители, которые в противном случае были бы невидимы для видимого света. Черный свет вызывает флуоресценцию этих веществ. Черный свет также привлекает насекомых и используется в ловушках для насекомых.

Лампа для загара. Люминесцентные лампы, используемые в соляриях (также известных как солярии), используют другую смесь люминофора и производят свет UVA и UVB, оба из которых производят меланин и витамин D в коже человека.Хотя производство витамина D полезно, слишком много загара может вызвать солнечный ожог и рак кожи (меланому).

Медицинские лампы UVB. Эти люминесцентные лампы излучают только УФ-В свет. Он используется для лечения псориаза, экземы, витилиго и некоторых других кожных проблем.

Лампы для выращивания растений . Эти люминесцентные лампы способствуют фотосинтезу зеленых растений и фотосинтезирующих бактерий. Эти трубки излучают свет в красном и синем диапазонах, который поглощается хлорофиллом зеленых растений.

Инфракрасные лампы. Эти люминесцентные лампы производят тепловое излучение. Необходимо соблюдать осторожность при использовании инфракрасных источников света рядом с другим электронным оборудованием, использующим инфракрасные пульты дистанционного управления, поскольку они могут ошибочно принять излучение лампы за пульт дистанционного управления. К такой технике относятся телевизоры, радиоприемники, музыкальные плееры, мобильные телефоны.

Билирубиновые лампы. Эта лампа излучает синий свет, используемый в светотерапии желтухи. Этот свет проникает в кожу человека и помогает расщеплять избыток билирубина.

Бактерицидная лампа. Эти лампы излучают свет с длиной волны 254 нм. Было обнаружено, что свет с такой длиной волны убивает большинство микробов и ионизирует кислород с образованием озона. Когда они оснащены определенными фильтрами, геологи используют лампы для идентификации определенных минералов по цвету их флуоресценции.

Лампа безэлектродная. Эти люминесцентные лампы не содержат электродов; скорее, ток индуцируется внутри газового столба посредством электромагнитной индукции с использованием магнитного поля.Они находятся в серийном производстве с 1990 года.

Люминесцентная лампа с холодным катодом. До использования светодиодных мониторов и телевизоров эти лампы использовались для подсветки ЖК-экранов.
А теперь отойдем от специализированных люминесцентных ламп и поговорим о тех, которые доступны для домашнего освещения.

Люминесцентные лампы старого образца были (и остаются) прямыми стеклянными трубками, подключенными к электродам, питающим электроэнергию от электросети. Однако в последнее время в ответ на спрос клиентов впервые появилась возможность скручивать трубку в круговую спираль, чтобы получить более компактную трубку.Теперь у нас есть «компактная люминесцентная лампа или КЛЛ» (также известная как энергосберегающая лампочка). КЛЛ был разработан для замены устаревшей лампы накаливания и подходит для существующей осветительной арматуры с использованием либо «штуцера Эдисона», либо «байонетного штуцера». КЛЛ в основном такая же, как и лампа, но длина трубки была сложена и изогнута в то же пространство, что и старая лампа накаливания. «Стартер» и «балласт» вдавлены в основание лампочки. КЛЛ были первыми лампами с низким энергопотреблением, которые стали доступными для обычных домашних потребителей, но даже они сейчас заменяются более дешевыми светодиодными лампами, которые менее опасны для окружающей среды и производят более яркий свет.

Часто бытовые осветительные системы требуют использования диммируемых переключателей для создания декоративного освещения. К сожалению, обычную люминесцентную лампу и старые КЛЛ нельзя использовать с диммерным переключателем, так как это неэффективно и может сократить срок службы лампы. Доступны КЛЛ с регулируемой яркостью, но из-за дополнительных схем в основании КЛЛ эти лампы дороже, чем лампы без регулировки яркости.

Старым люминесцентным лампам и КЛЛ первого поколения для достижения полной яркости требовалось несколько секунд.Более новые КЛЛ (сделанные после 2009 г.) загораются и почти сразу достигают максимальной интенсивности.

Где купить люминесцентные лампы

Все бытовые люминесцентные лампы доступны в виде прямых трубок, спиральных трубок с круглой спиралью и люминесцентных ламп. Все это можно найти во всех центрах по ремонту дома, в специализированных магазинах осветительных приборов и в Интернете вместе с ошеломляющим разнообразием аксессуаров, предназначенных для максимального освещения света этих лампочек. Упомянутые ранее специальные осветительные лампы, не относящиеся к быту, попробуйте в Интернете, в магазинах медицинских товаров и специализированных магазинах для садоводов.

Светильники

Светильники, также называемые светильниками, предназначены для безопасного и привлекательного удержания светоизлучающей трубки или «лампочки». Светильники обычно состоят из корпуса и гнезда для лампы. Просто краткая поездка в местный центр по ремонту дома даст вам представление о многих различных стилях и вариантах использования светильников, которые существуют.

Не все доступные типы светильников подходят для люминесцентных ламп, так как для некоторых требуются интенсивные прожекторы.Давайте просто перечислим различные типы и продолжим.

Встраиваемые светильники (светильники для банок)

Это осветительные приборы, которые устанавливаются в отверстие таким образом, чтобы светоизлучающая поверхность лампы была заподлицо с потолком. Обычно в них используются точечные галогенные или светодиодные светильники. Их часто используют на кухнях и в ванных комнатах, а также для выделения произведений искусства и деталей комнаты.

Трековые фонари

Эти светильники удерживают несколько осветительных приборов вдоль направляющей, поэтому положение и угол освещения можно изменять по мере необходимости.Их часто используют на кухнях и в ванных комнатах, где разные области комнаты требуют бассейнов света. Они также используются с галогенными и светодиодными лампами, хотя современные КЛЛ теперь могут быть установлены в них.

Непрямое освещение, аплайтеры, даунлайтеры

Если флуоресцентная полоска находится в желобе или контейнере, и свет светится вверх, вниз или в любом другом направлении, тогда у вас будет непрямое освещение. Освещение отражается от потолка или стен и придает мягкое рассеянное сияние атмосфере комнаты.

Подвесной светильник

Это одиночное приспособление, которое подвешивается к определенной точке потолка на шнуре, цепи или жестком стержне. Они подходят для любых типов ламп, кроме ламп дневного света.

Полоса освещения

Этот светильник разработан специально для ламп дневного света. Это жесткий ящик, немного длиннее и шириной с люминесцентную лампу. На обоих концах имеются утопленные электроды, в которые подходят клеммы на трубке.

Даже если имеющиеся в настоящее время светильники не подходят для люминесцентных ламп или КЛЛ, они скоро станут, поскольку старые типы ламп накаливания и галогенные станут устаревшими, производителям придется производить лампы, которые подходят для светильников.

В чем разница между мощностью и яркостью?

Просматривая стойки с различными типами лампочек, вы обнаружите, что на каждой из них указано количество ватт. Вы можете предположить, что лампа с более высоким значением мощности ярче, чем лампа с более низким значением мощности, поскольку ватт является мерой количества электроэнергии, потребляемой лампой. Раньше так было, когда единственным типом ламп, которые мы могли купить, была лампа накаливания.Тогда стало очевидно, что лампа мощностью 100 Вт ярче лампы мощностью 40 Вт. Вы можете быть удивлены, узнав, что яркость лампы на самом деле зависит от ее конструкции, а не от потребляемой мощности. Яркость лампочки измеряется в люменах. На упаковке современных ламп, особенно малоэнергетических, вы найдете значение светового потока и эквивалентную мощность в ваттах. Это означает, что лампа с низким энергопотреблением будет потреблять, скажем, 15 Вт, но излучать свет той же интенсивности, что и лампа накаливания мощностью 100 Вт.Вы можете сравнивать только значения светового потока, а не мощность.

Если вам нужно заменить лампочку, посмотрите на патрон лампы, и вы должны увидеть инструкции по максимальной допустимой мощности лампы для установки в этот прибор. Очень важно следовать этим инструкциям, иначе светильник может перегреться и вызвать электрический пожар.

Какие комнаты лучше с люминесцентным освещением?

Люминесцентные лампы можно использовать в любом месте дома, за одним исключением.Их не рекомендуется применять наружно. Благодаря этому вы всегда найдете светодиодные, галогенные и лампы накаливания вне помещений.

Как мы можем управлять освещением?

Существует множество способов управления уровнем освещения в вашем доме. Самый распространенный способ - использовать выключатель света. Он расположен на стене, обычно внутри двери. Если у вас есть две или более дверей в комнату и выключатель у каждой двери, вы можете установить специальные выключатели, которые могут управлять светом от любого выключателя.

Для создания декоративного освещения можно установить диммер . Этот переключатель обеспечивает метод изменения мощности осветительной арматуры, поэтому доступен любой уровень света от нуля до максимальной интенсивности. Из-за того, как работают люминесцентные лампы, до недавнего времени было невозможно использовать диммерные переключатели с люминесцентными лампами. Достижения в области технологий позволили использовать с диммерами как люминесцентные лампы, так и КЛЛ.

Другие методы управления освещением: датчик движения и таймер освещения .Пока эти приложения не используются вне помещений, нет причин, по которым нельзя использовать люминесцентные источники света.

А как насчет запчастей?

Как указывалось ранее, средний флуоресцентный свет содержит три основных компонента, каждый из которых должен правильно работать, чтобы лампа создавала свет. Запасные части, которые достаточно просто заменить пользователем:

Колба (или трубка). Убедитесь, что вы заменили лампу на лампу той же мощности.

Стартер. Их просто заменить и легко купить. Они видны снаружи светильника, и для их снятия и замены требуется всего пол-оборота. Убедитесь, что новый стартер соответствует мощности старого. Однако в некоторые осветительные приборы встроен стартер. Эти стартеры не подлежат замене.

Балласт. Это наименее вероятный сбой и труднее всего получить доступ, поэтому всегда оставляйте его, пока не исчерпаете все остальные варианты. Если все остальные детали исправны, значит, проблема в балласте.Для замены балласта необходимо:

  1. Обесточьте систему.
  2. Разобрать приспособление, чтобы открыть балласт.
  3. Перенесите провода от старого балласта к новому, по одному, чтобы избежать ошибок подключения. Убедитесь, что вы заменяете старый балласт на балласт подходящей мощности.
  4. Соберите светильник.

Могу ли я сам установить?

Самостоятельно подобрать можно при трех условиях:

  • Вы разбираетесь в основных бытовых электрических схемах.
  • У вас есть навыки DIY.
  • Вы заменяете только осветительные приборы, а не переключаете проводку.
  • Если вы не можете гарантировать выполнение этих трех условий, вам следует нанять лицензированного электрика, который сделает эту работу за вас.

Если вы решите, что ваш старый флуоресцентный свет начал выходить из строя более регулярно, чем раньше, то, вероятно, его срок службы подходит к концу и его необходимо заменить новым. Точно так же, если у вас есть старый светильник накаливания, самое время заменить его новым, так почему бы не воспользоваться возможностью, чтобы сократить ваши счета за электричество и не заменить его на люминесцентный светильник.Это не обязательно должна быть длинная прямая трубка, просто они не такие стильные. Вы можете купить люминесцентные светильники со стеклянной трубкой, изогнутой всевозможными геометрическими формами, или вы можете просто купить традиционный светильник и заменить лампу КЛЛ в стандартный светильник.

Установка нового люминесцентного светильника

Первым делом нужно посмотреть, какие инструменты нам понадобятся.

  • Отвертка
  • Инструмент для снятия изоляции с проводов с режущим лезвием
  • Гайки или соединительные блоки без пайки
  • Запасной люминесцентный светильник
  • Фонарь фонарик

Легкость установки светильника будет зависеть от его конструкции, стиля и места, где вы собираетесь его установить.Я не могу сказать вам, как вписаться в каждый индивидуальный и неповторимый стиль светильника. Что я могу сделать, так это дать вам общие инструкции, основанные на типичном осветительном приборе, а затем предоставить вам разобраться в этом самостоятельно, читая инструкции производителя, поставляемые с осветительным прибором.

  • Распакуйте новый светильник и сравните список деталей в инструкции по эксплуатации с деталями, находящимися внутри упаковки.
  • Внимательно прочтите инструкцию и поймите, что вы пытаетесь сделать.
  • Убедитесь, что у вас под рукой есть подходящие инструменты.
  • Убедитесь, что цепь освещения обесточена, выключив соответствующий выключатель в блоке автоматического выключателя или в блоке сетевых предохранителей.
  • Снимите крышку старого светильника, чтобы открыть электрические провода и винты, крепящие светильник к потолку.
  • Отсоедините провода между приспособлением и кольцевой магистралью. Обычно они подключаются с помощью соединительного блока. Примечание. Запомните, к какой клемме подключен каждый провод кольцевой сети дома.
  • Выверните винты, которыми крепление крепится к потолку.
  • Снимите старое приспособление с потолка и осторожно положите его в сторону.
  • Приложите новую опорную плиту к потолку и отметьте на потолке расположение крепежных винтов.
  • Убедитесь, что крепежные винты входят в потолок и в деревянные балки потолка, не мешая электропроводке над потолком.
  • Сделайте направляющие отверстия для крепежных винтов.
  • Предложение новой арматуры опорной плиты к потолку и толкать кольцевые основные провода через кабельное отверстие в опорной плите.
  • С помощью прилагаемых крепежных винтов прикрепите опорную плиту к потолку.
  • Подключение цвета закодированы кольцо основные электрические кабели к соответствующим клеммам, расположенным на опорной плите. Обычно они подключаются с помощью соединительного блока. Примечание. Не забудьте подключить провод заземления к соответствующей клемме.
  • Установите крышку осветительного прибора на опорную плиту, используя рекомендуемый метод крепления.
  • Вставьте люминесцентную лампу или КЛЛ в гнезда крепления.
  • Включите цепь в автоматическом выключателе.
  • Включите настенный выключатель света.
  • Утилизируйте старые осветительные приборы ответственно.

Что происходит, когда светильники перестают работать?

Время от времени лампа перестает работать. Неважно, какой у вас тип лампы, все типы имеют ограниченный срок службы. Не нужно беспокоиться о том, дорого ли будет стоить ремонт; Есть несколько предварительных шагов, которые вы можете сделать в первую очередь, чтобы выяснить, в лампочке ли проблема или в осветительной арматуре.

Первые шаги - проверить лампочку и электрическую мощность.

Убедитесь, что выключатель света включен. Если вы не уверены, какой из вариантов «включен» или «выключен», просто поверните переключатель вверх и вниз несколько раз и посмотрите, загорится ли индикатор.

Посмотрите в блоке автоматического выключателя или в блоке предохранителей, не сработала ли цепь. Иногда это может произойти просто из-за скачка напряжения, и в этом нет ничего страшного. Но если вы не можете замкнуть цепь, значит, происходит что-то более серьезное.Это один из тех случаев, когда вам необходимо вызвать лицензированного профессионального электрика.

Осмотрите лампочку. Убедитесь, что лампочка подключена правильно. Существует два распространенных метода подключения лампочек: байонетные разъемы и винтовые разъемы Эдисона. В зависимости от того, в какой стране вы живете, будет определяться наиболее распространенный тип осветительной арматуры. Сегодняшние страны, которые преимущественно используют байонетный соединитель , включают:

  • Соединенное Королевство
  • Пакистан
  • Австралия
  • Новая Зеландия
  • Фиджи
  • Индия
  • Шри-Ланка
  • Ирландия
  • Части Ближнего Востока
  • Части Африки
  • Франция
  • Греция

Во всех других странах преимущественно используются винтовые соединители Эдисона с резьбой.

Примечание: Не сжимайте и не держите стеклянную лампочку слишком сильно, так как стекло может разбиться.

Снимите лампочку и внимательно осмотрите ее. Если это одна из старых ламп накаливания, поищите на внутренней стороне стекла сломанную нить накаливания или темное пятно. Если вы не видите ни того, ни другого, встряхните лампу и попытайтесь услышать легкий дребезжащий звук. Если какая-либо из этих проверок положительна, замените лампочку. Вы также можете заменить его люминесцентным энергосберегающим КЛЛ.

Если у вас есть люминесцентная лампа, то ее не так просто проверить.

  • Проверьте два конца трубки и посмотрите, нет ли где-нибудь темного пятна. Если есть, значит, трубка перегорела.
  • Если нет темного пятна, поверните трубку и снова вставьте ее в розетку. Если света по-прежнему нет, переходите к следующему шагу.
  • Снимите трубку с приспособления. Снимите трубку с другого рабочего приспособления и замените ее подозрительной. Посмотрите, горит ли лампочка.

Если подозрительная трубка загорается в другом приспособлении, значит, у вас проблема с балластом, стартером или самим приспособлением. Если подозреваемый не загорается, значит, у вас перегоревшая трубка.

Если у вас есть лампочка CFL, выполните следующие действия для проверки. При подозрении на КЛЛ может быть несколько разных симптомов. Прежде всего проверьте лампочку:

  • Если в стекле, ближайшем к пластиковому корпусу, есть черные кольца, то лампа перегорела.
  • Если на вентиляционном отверстии, где две стеклянные трубки входят в основание, заметны значительные пожелтевшие пятна на пластике, то лампа перегорела.
  • Поднесите вентиль лампы к носу и понюхайте. Если он имеет отчетливый запах сгоревшей электроники, значит, перегорела лампочка.
  • Если при включении света стекло просто отскакивает от цоколя, лампа перегорает.
  • Если вы не видите ничего отличного от того, каким должна быть лампа, замените ее новой лампой КЛЛ и посмотрите, работает ли новая.

Примечание: Не держите лампу КЛЛ за стекло, так как оно хрупкое и может разбиться.Всегда держите его за пластиковый корпус.

Другие советы по поиску и устранению неисправностей

Если вы сможете отремонтировать неисправный люминесцентный светильник самостоятельно, вы сможете сэкономить много денег по сравнению с покупкой нового светильника и наймом лицензированного электрика. Вы можете выполнить простые шаги, чтобы определить, какие части светильника неисправны.

Проблема Возможная причина Возможное решение
Трубка или КЛЛ не загораются. Перегоревшая трубка.
Неисправен стартер.
Неисправный балласт.
Неисправный переключатель.
Трубка неправильно вставлена ​​в гнездо.
Нет питания.
Замените существующую трубку на новую правильных размеров и мощности.
Если возможно, замените стартер новым соответствующей мощности.
Если возможно, заменить балласт. Перед заменой рассмотрите стоимость нового приспособления по сравнению с хлопотами по установке нового балласта.
Заменить выключатель.
Снимите трубку и снова вставьте ее в гнезда.
Убедитесь, что блок питания работает.
Тускло светящиеся трубки. Неисправная трубка.
Неисправен стартер.
Заменить трубку на новую. Проверьте размер и мощность одинаковы. Если трубка мигает долгое время, подумайте также о замене стартера.
Замените стартер на стартер с подходящей мощностью и размерами.
Середина трубки горит, а концы тусклые или темные. Подключение может быть неправильным.
Возможно короткое замыкание в стартере.
Трубка может перегореть.
Проверить проводку.
Замените стартер, убедившись, что мощность и размеры соответствуют требованиям.
Замените трубку на трубку правильной мощности и размеров.
Спиральный свет или мерцание. Трубка может перегореть.
Стартер неисправен или имеет неправильную спецификацию.
Низкое напряжение в кольцевой сети.
Балласт неправильной спецификации.
Замените на новую трубку правильных размеров и мощности.
Замените стартер на стартер правильных размеров и мощности.
Проверить напряжение. Для зажигания трубки оно должно быть в пределах 10% от требуемого напряжения.
Замените балласт на балласт с правильными характеристиками.
Трубка постоянно мигает и гаснет. Неисправная трубка.
Неисправен стартер.
Замените трубку и стартер на трубки правильных характеристик.
Замените стартер на стартер с правильными характеристиками.

Помните, что если вы не знаете, как отремонтировать светильник, вам придется нанять лицензированного электрика.

Как найти квалифицированного электрика?

Если вы не можете самостоятельно заменить или отремонтировать неисправный светильник, вам придется нанять профессионального лицензированного электрика, который сделает это за вас. Наем электрика - важное решение, которое вам необходимо принять. Это не только будет стоить вам денег, но вы также позволите совершенно незнакомому человеку войти в свой дом и поручаете свои электрические цепи и, возможно, вам и будущему благополучию вашей семьи, его навыкам и опыту.Помните, что если вы выберете кого-то, кто не знает, что делает, вы можете нанести ущерб своему дому и, возможно, даже что-то серьезное, например, пожар в доме.

Поищите в Интернете и в местных каталогах имена и контактные данные местных подрядчиков по электрике. Вам следует запросить котировки примерно у трех или четырех подрядчиков, чтобы гарантировать получение наиболее рентабельной заявки. Не всегда выбирайте самую дешевую ставку, поскольку важны другие факторы, такие как стаж и торговая история, квалификация и местная репутация.

Чтобы помочь вам в выборе, задайте следующие вопросы:

Образование. Компании с хорошей репутацией предоставят своим сотрудникам современные курсы обучения и дадут им возможность улучшить свои навыки. Они также дадут им возможность быть в курсе Национального электротехнического кодекса, который обновляется каждые три года.

Разрешения. Разрешения и проверки обычно требуются при замене или обновлении электрического оборудования в вашем доме.Некоторые мелкие ремонты и замены не облагаются налогом, поэтому обратитесь в местный орган, выдающий разрешения, чтобы узнать, каковы требования и требуется ли разрешение для предлагаемых вами изменений. Если вы это сделаете, то стоимость разрешения будет включена в расценки электрика.

Лицензирование. Убедитесь, что лицензия электрика актуальна и применима для выполнения требуемых работ.

Страхование. Убедитесь, что подрядчик имеет требуемую страховку. Он должен иметь общую ответственность и компенсацию работникам.Убедитесь, что эти правила будут действовать в течение того периода, когда он будет работать на вас.

Специализация. Различные компании специализируются на разных аспектах электромонтажных работ. Убедитесь, что их специализация применима к той работе, которую вам нужно выполнить.

Кто будет делать работу? Узнайте, кто будет делать работу. Среди компаний с дурной репутацией является обычной практикой отправлять неквалифицированных работников на работу без надлежащего надзора. Убедитесь, что стажеры на вашей работе находятся под присмотром, и убедитесь, что все субподрядчики также застрахованы.

Гарантия. Хорошие подрядчики будут предлагать гарантию на детали и работу, поэтому убедитесь, что ваш делает и готов поддержать их работу.

Затраты на установку светильника

Если вы точно не знаете, что делаете, всегда лучше доверить установку новых светильников профессионалам, особенно если вам необходимо расширить или модернизировать внутреннюю кольцевую магистраль для размещения дополнительных осветительных приборов.

Факторы, влияющие на стоимость установки новых осветительных приборов, включают:

  1. Стоимость приспособления, которая может быть как очень дешевой, так и очень дорогой, в зависимости от вашего выбора.
  2. Возраст вашего дома.
  3. Требуется ли в вашем доме обширный ремонт электропроводки.
  4. Доступность.
Минимум Максимум Среднее значение по стране Средний диапазон
Стоимость установки нового светильника 55 долларов США 2000 долларов США 460 долларов США 180 долларов США до 780 долларов США
Обновленное освещение во всем доме 760 долларов США до 1110 долларов США Включая добавление новой проводки по мере необходимости
Установка одного светильника 45–120 долларов США Включая добавление новой проводки по мере необходимости
Стоимость найма местного электрика 55 долларов 900 долларов 300 долларов 180–310 долларов
Затраты на покупку арматуры

Самым значительным фактором, влияющим на стоимость установки нового светильника, является стоимость самого светильника.Обычно чем проще конструкция, тем она должна быть доступнее. Новые светильники можно купить в домах-ремонтниках, специализированных магазинах освещения, на складах по сниженным ценам и в Интернете. Какой бы стиль ни стоил, все светильники должны соответствовать государственным и национальным электротехническим нормам и правилам.

Иногда на гаражных и дворовых распродажах можно встретить привлекательные светильники. Я бы посоветовал вам не покупать их, поскольку нет гарантии, сколько им лет, есть ли они в коде или повреждены.Каждый из этих факторов может потенциально вызвать электрический сбой и пожар в доме, поэтому вы должны выбирать светильники только от признанных и уважаемых трейдеров.

Следующие цены приведены только для примера. Доступно так много различных светильников и лампочек, что перечислить их все было бы невозможно.

Товар Стоимость Примечания
Световая лента 4 фута x 2 От 18 до 150 долларов США Различный дизайн и отделка
Сменные трубки 24 дюйма 25 долларов США за 6 1400 лм, 17 Вт
Сменная трубка 4 фута 35 долл. За 10 40 Вт
Компактный люминесцентный светильник (CFL) 30 долларов за 10 13 Вт (эквивалент 60 Вт).Винтовой соединитель Edison
Затраты на ремонт

Затраты на ремонт неисправного люминесцентного светильника могут значительно варьироваться в зависимости от того, просто ли речь идет о замене лампы или стартера, или требуется замена балласта или чего-то еще. Что бы ни случилось с осветительной арматурой, вам необходимо как можно быстрее отремонтировать ее, прежде чем возникнут новые повреждения. В какой-то момент в процессе ремонта вы должны решить, стоит ли продолжать ремонт или вам следует сократить свои убытки и купить новый светильник.Этот выбор будет за вами, но вы должны помнить, что технологии постоянно совершенствуются, а люминесцентные лампы десятилетней давности примитивны по сравнению с современными компонентами. Сегодня у нас более длительный срок службы и меньше проблем, требующих ремонта, поэтому внимательно рассматривайте этот вариант. Факторы, влияющие на стоимость ремонта:

  1. Доступность
  2. Высота потолка
  3. Возраст здания (следовательно, стандарт электропроводки)
Минимум Максимум Среднее значение по стране Средний диапазон
Стоимость ремонта светильника 55 долларов США 600 долларов США 180 долларов США 120 долларов США до 270 фунтов стерлингов
Стоимость замены сломанной лампы От 70 до 150 долларов США
Включает консультацию, замену и минимальную плату.
Стоимость ремонта электропроводки 85–170 долларов США

Безопасность

Если работу выполняет лицензированный подрядчик по электрике, то вы можете быть уверены, что он знает правила техники безопасности, касающиеся электричества. Если вы заменяете светильники или люминесцентные лампы и стартеры самостоятельно, то ниже приведены лишь некоторые из наиболее очевидных правил безопасности, которым вы должны следовать.

  • Выключите прибор настенным выключателем, чтобы обесточить прибор перед заменой ламп или стартеров.
  • Если вы снимаете крышку, чтобы открыть доступ к проводке, выключите главный выключатель в блоке автоматического выключателя или блоке предохранителей.
  • Используйте фонарик, чтобы видеть, что вы делаете.
  • Используйте пару стремянок для доступа к потолочным светильникам.
  • Никогда не прикасайтесь к голому металлу, если прибор не находится под напряжением.
  • Если вы собираете осколки разбитой люминесцентной лампы, проветрите помещение и соберите крошечные кусочки стекла влажными бумажными полотенцами. Храните битое стекло и полотенца в герметичном пластиковом пакете и утилизируйте в соответствии с местными и национальными правилами обращения с опасными отходами.
  • Всегда дайте электрическому прибору и лампочке остыть, прежде чем брать их в руки.
  • Никогда не беритесь за стекло люминесцентной лампы.
  • Никогда не поворачивайте КЛЛ за стеклянную трубку при вставке в розетку, всегда держитесь за пластиковый корпус.
  • Всегда заменяйте трубку, стартер или балласт на другую с совместимыми характеристиками.
  • Не превышайте мощность, указанную для лампы накаливания.
  • Если вы не уверены, что делаете, немедленно вызовите сертифицированного электрика.

Заключение

Сегодня мы говорили о стоимости ремонта, замены и установки люминесцентных светильников. Чтобы мы могли делать это грамотно и безопасно, нам нужно было немного понять, как они работают и какие виды доступны. Мы увидели, как яркость люминесцентного света сравнивается с другими типами ламп. Мы также немного поговорили об опасностях для здоровья и безопасности при использовании люминесцентной лампы.

Люминесцентные лампы дороже, чем лампы накаливания, но низкие эксплуатационные расходы делают их более рентабельными, чем лампы других типов.Новые светодиодные фонари стоят еще дороже, но они намного дешевле в эксплуатации.

Я надеюсь, что эта статья дала вам достаточно информации, чтобы понять, что вы делаете, когда у вас неисправный осветительный прибор, и я надеюсь, что вы чувствуете себя уверенно и можете попробовать сами. Если нет, то можно вызвать электрика, который будет рад выполнить эту работу за вас, но, что бы ни случилось, я всегда советую вам проверить лампочку и стартер самостоятельно.

Сообщите нам, что вы думаете об информации, представленной в этой статье.

Как заменить люминесцентную лампу

Хотя замена люминесцентной лампы - это, по сути, тот же процесс, что и замена стандартной лампы накаливания, есть некоторые отличия, которые необходимо указать. Люминесцентную лампу нужно будет заменить, если она начнет мерцать, станет серой или вообще перестанет работать.

Шаг первый - Отключите электричество

Перед тем, как приступить к любому проекту, связанному с электричеством, обязательно отключите питание с помощью автоматического выключателя на главной электрической панели.Несоблюдение этого может привести к травме или смерти.

Шаг второй - исключите неплотное соединение

Возьмите лестницу и осторожно поместите ее под лампочку, которую вы хотите заменить. Прежде чем снимать старую лампочку, убедитесь, что она не ослабла и не имеет плохого контакта, из-за которого свет мигает или не работает вообще. Если у лампочки плохой контакт, осторожно поверните люминесцентную лампу на несколько градусов, пока она не встанет на место.Снова включите электричество, чтобы проверить, не было ли плохое соединение причиной того, что лампочка не работает должным образом. Если лампочка по-прежнему не работает, не забудьте снова выключить электричество перед заменой лампочки.

Шаг третий - Снимите старую люминесцентную лампу

После устранения неплотного соединения приступите к снятию старой лампы. Большинство люминесцентных ламп поставляются с пластиковой панелью под лампой, которая известна как линза или рассеиватель.Его нужно удалить, чтобы высвободить лампочку из штуцера. Осторожно подтолкните панель вверх и слегка наклоните, чтобы высвободить люминесцентную лампу. Возьмите лампочку в одну руку и медленно поверните ее по часовой стрелке. Некоторые лампочки могут немного отличаться друг от друга, но обычно требуется полная четверть оборота. Медленно выдвиньте лампочку из патрона, пока один конец не освободится. Осторожно потяните за противоположную сторону, и это должно освободить другую сторону. (Имейте в виду, что во многих местах запрещено выбрасывать люминесцентные лампы вместе с обычным мусором.Информацию о том, как правильно утилизировать люминесцентные лампы, см. В правилах вашего региона.)

Шаг четвертый - Установите новую люминесцентную лампу

Возьмите новую лампочку и поднесите ее горизонтально к розетке. Медленно вращайте его по часовой стрелке, пока оба выступа не совпадут с небольшими канавками внутри гнезда, в которое они вставлены. Проденьте штыри в пазы фитинга и поверните лампочку против часовой стрелки, повернув ее всего на четверть оборота. Вы должны услышать, как новая люминесцентная лампа встала на место с каждого конца.

Шаг пятый - проверьте свою новую лампочку

Теперь вы можете снова включить основной источник электроэнергии, чтобы проверить, работает ли ваша новая люминесцентная лампа. Если лампочка мигает, возможно, соединение ненадежно. В этом случае снова выключите подачу электроэнергии и осторожно поверните лампочку на несколько градусов, пока соединение не станет лучше. Если лампочка вообще не работает, аккуратно извлеките ее из фитинга и повторите шаг 4, так как штыри могут быть неправильно прикреплены.Если ваша люминесцентная лампа по-прежнему не работает, выньте ее и верните в розетку, в которой вы ее купили, поскольку, возможно, они продали вам неисправную лампочку.

Как ваша компания может преобразовать люминесцентные лампы в светодиодные?

Если ваша компания рассматривает проект по замене люминесцентных ламп на светодиодные, но вы не знаете, с чего начать, это руководство должно помочь вам. У вас может не быть времени изучить все детали такого проекта и знать, что вам следует учитывать, поэтому моя цель - предоставить вам достаточно информации для принятия некоторых решений.Если после прочтения вам все еще нужна дополнительная информация, я приглашаю вас связаться со мной напрямую для первоначальной консультации по вашему проекту модернизации светодиодов.

Есть 3 популярных варианта замены люминесцентных ламп:

  1. Замена старых ламповых ламп на светодиодные лампы мощностью 17 Вт или больше. Преимущества для вашего бизнеса:
  • Самые низкие первоначальные затраты. Эти лампы обычно стоят менее 10 долларов каждая.
  • Они энергоэффективны, но не так эффективны, как варианты ниже.
  • Вы можете использовать имеющийся балласт без необходимости его замены.
  • Срок службы этих ламп обычно составляет 35 000 часов, что соответствует более 8 годам жизни, если вы используете лампы 12 часов в день, 365 дней в году.
  • Эти лампы не излучают столько света, сколько указано ниже.
  1. Замена старых ламповых ламп на светодиодные лампы мощностью 15 Вт. Преимущества для вашего бизнеса:
  • Эти лампы стоят около 17 долларов каждая и обеспечивают максимальную светоотдачу.
  • Срок службы этих ламп обычно составляет 50 000 часов, что соответствует более чем 11 годам жизни, если вы используете лампы 12 часов в день, 365 дней в году.
  • Эта лампа обеспечит хорошую экономию энергии.
  1. Замена старых ламповых ламп на светодиодные лампы мощностью 12 Вт. Преимущества для вашего бизнеса:
  • Эти лампы стоят около 13 долларов каждая и имеют средний световой поток.
  • Срок службы этих ламп обычно составляет 50 000 часов, что соответствует более 11 годам жизни, если вы используете лампы 12 часов в день, 365 дней в году.
  • Эта лампа обеспечивает лучшую экономию энергии из 3-х вариантов.

5 шагов для начала проекта модернизации светодиодов

Теперь, когда вы знаете 3 основных варианта замены, мы рассмотрим шаги, которые необходимо предпринять для проекта модернизации светодиодов.

Шаг 1 - Определите бюджет на модернизацию светодиодов: цены имеют тенденцию к снижению, и сейчас прекрасное время для начала вашего проекта. Независимо от вашего бюджета, для вашего проекта найдется светодиодная лампа.

Шаг 2 - Каковы ваши цели для проекта? Если вы хотите значительно снизить затраты на электроэнергию и / или текущие расходы на техническое обслуживание, использование лампы с более длительным сроком службы должно быть частью ваших планов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
