Монтаж наружной электропроводки: Наружная проводка способы монтажа. ⋆ Руководство электрика

Содержание

Наружная электропроводка – монтаж, провода и материалы

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Как видно из названия, такая электропроводка прокладывается снаружи помещений.

Другими словами – она монтируется по наружным стенам сооружений, конструкций, зданий, а также между ними по опорам (не больше четырех пролетов, максимальная длина пролета – 25 метров).

Не следует путать наружную электропроводку с линиями электропередач.

В силу условий эксплуатации данная электропроводка постоянно находится под воздействиями различных климатических факторов, поэтому должна иметь соответствующую защиту. По своему конструктивному исполнению наружная электропроводка может быть скрытой и открытой, впрочем – как большинство остальных проводок.

Применяется такая электропроводка при организации электроснабжения различных вспомогательных и хозяйственных помещений – гаражи, бани, склады и пр. В загородных домах с ее помощью также организовывается наружное освещение прилегающей территории.

Также иногда к электропроводке данного типа относят ввод от снабжающей электрической сети в жилой дом (подробнее…).

СПОСОБЫ И ПРАВИЛА МОНТАЖА НАРУЖНОЙ ЭЛЕКТРОПРОВОДКИ

Стоит напомнить, что все правила прокладки прописаны в ПУЭ – правилах устройства электроустановок, здесь же конспективно изложены основные моменты, которые следует знать при выполнении монтажных работ:

Нормы по расстоянию от провода до ближайших элементов здания.

При горизонтальной трассе:

до крыльца – 2,5 метра;
до окна – 0,5 метра;
до балкона – 1,0 метра.

При вертикальной прокладке:

до окна – 0,75 метра;
до балкона – 1,0 метра.
Расстояние от земли – 2,75 метра.

При прокладке электропроводки по стенам следует соблюдать следующие правила:

Прежде всего, применяют хорошо изолированные провода.
Их монтируют в специальные пластиковые или металлические трубки (рукава). Можно использовать изоляторы.
Крепятся рукава (провода) к несущей поверхности через каждый метр с помощью специальных крепежей.
Применение скруток при соединении проводов нежелательно. Поэтому монтаж лучше делать с помощью клемм или зажимов.
Если скрутки все-таки присутствуют – им необходима надежная изоляция ПВХ изолентой или специальной трубкой.
При прохождении трассы между двумя зданиями или опорами нужно натянуть удерживающий трос, затем на нем закрепить гофрированный рукав или трубку с проводами. Расстояние до земли должно быть не менее 2,75 метра.
Все соединения и ответвления электропроводки следует осуществлять в герметичных распределительных коробках.
Запрещается монтаж наружной электропроводки по крыше.

Подземная электропроводка тоже относится к наружной. Ее монтаж, как правило, выполняют в защитных колодцах, трубах (пластиковых или асбоцементных), кабель-каналах.

Глубина прокладки электропроводки – не менее 60-80 см (зависит от глубины промерзания грунта в вашем районе).

Необходимо при любом монтаже соблюдать известные «прописные истины» электриков:

1. Вся изоляция проводов должна быть стойкой и негорючей.

2. Нельзя прокладывать кабель непосредственно по горючим конструкциям.

3. Медные и алюминиевые жилы между собой соединяются только болтовыми способами или специальными соединителями.

4. Резкий изгиб проводов запрещается.

ВИДЫ ПРОВОДОВ И НЕОБХОДИМЫЕ МАТЕРИАЛЫ

Выбор сечения провода производится с учетом мощности подключаемой нагрузки (про это здесь).

Кроме того различные виды проводов различаются по способу исполнения изоляции. Наиболее часто используют:

ВВГ;
АВВГ;
NYM.

Первые два вида выпускаются в двойной, а третий – в тройной изоляции. Поэтому они хорошо подходят для наружной проводки.

Также можно использовать провода марок ППВ, ПВ1, АПВ, АППВ, но только в трубах или каналах. Обусловлено это тем, что они имеют одинарную изоляцию.

Нужно заметить, что большинство отечественных проводов, имеющих букву А в названии – алюминиевые, остальные – медные. Числа обычно указывает сечение и количество жил.

Для прокладки наружной электропроводки также применяются кабель-каналы и гофрированные трубы (рукава) различных размеров. Для крепежа используют специальные скобы, клипсы, анкера, распорки и саморезы (см.здесь).

При прокладке в земле используются пластиковые трубы ПП, ПЭ.

Монтаж осуществляется стандартным набором для электрических работ. В него обычно входят отвертки, пассатижи, кусачки, ножи, индикаторы, дрель, молоток. Также понадобятся хорошие изоляционные материалы. Кстати, наружная электропроводка запрещает применение изоляции на основе тканево-матерчатых материалов.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Правила монтажа электропроводки своими руками

Правила монтажа электрической проводки

Как правильно сделать электрическую проводку? Такой вопрос часто возникает во время ремонта или строительства собственного жилья. И ответ на него не так уж прост, как кажется на первый взгляд.

Ведь правила монтажа зависят от типа поверхности по которой будет пролегать проводка, типа самой проводки и конечно ваших пожеланий. Поэтому дабы облегчить вам работу и обезопасить от ошибок давайте разберем этот вопрос более подробно.

Содержание

Типы электропроводки
- Скрытая проводка
- Открытая проводка
Монтаж электропроводки
- Внутренняя электропроводка
- Наружная электропроводка
Вывод

Типы электропроводки

Прежде всего остановимся на возможных вариантах электропроводки. Их может быть два – открытый и скрытый способ. Каждый из этих вариантов будет удачным решением для разных поверхностей поэтому давайте разберем каждый из них отдельно.

Скрытая проводка

Начнем с наиболее распространенной в панельных домах (см. Расположение проводки в панельном доме) – скрытой проводки. Она монтируется под слоем штукатурки в специальных бороздах – штробах. Главным ее преимуществом является полная скрытость от глаз. Ну а главным недостатком сложность монтажа, ввиду необходимости приложения тех самых штробах, и низкая ремонтопригодность.

Скрытая проводка

Итак:

Обычно скрытую электропроводку монтируют в зданиях, выполненных из несгораемых материалов – кирпич, пеноблок, бетон и тому подобное. К скрытой относится проводка, выполненная под слоем штукатурки, в стяжке или под подвесными потолками.
Скрытую электропроводку запрещается прокладывать в вентиляционных шахтах или каналах, в температурных швах панельных домов, а также во влажных и особо влажных помещениях.
Скрытая проводка под подвесными потолками, согласно п.7.1.38 ПУЭ должна выполняться в стальных трубах или гофрах (см. Металлическая труба для электропроводки: где и как использовать). При этом должна быть обеспечена возможность ее полной замены как на видео.
Если же скрытая электропроводка применяется в домах, выполненных из сгораемых материалов, то здесь все немного сложнее.

Ведь в этом случае для защиты от распространения пожара проводка должна быть заключена в стальную трубу или гофру по всей длине.

Открытая проводка

Правила прокладки электропроводки открытого типа немного жёстче. Ведь преимущественно применяют во влажных помещениях и зданиях, изготовленных из горючих материалов.

Главным ее преимуществом является высокая ремонтопригодность. А вот недостатком является испорченный внешний вид помещений, хотя при должном желании эту проблему можно завуалировать.

Открытая проводка в трубах

Итак:

Согласно п.2.1.4 ПУЭ открытая проводка может быть проложена непосредственно по стенам, потолкам и любым другим элементам строительных конструкций. При этом прокладка может осуществляться при помощи тросов, изоляторов, металлических или пластиковых рукавов, в плинтусах, в лотках или коробах и даже свободным подвешиванием.
Открытая проводка по сгораемым конструкциям должна выполняться в несгораемой оболочке (металлических трубах, коробах (см. Как собрать короб для проводов металлический) или гофре). По несгораемым поверхностям инструкция допускает прокладывать проводку вообще без защиты, либо в защите из пластика. Которая должна защищать только от механических повреждений.

Обратите внимание! Для промышленных предприятий защита открытой проводки на уровень до 1,5 метра от уровня пола или площадки является обязательной.

Открытая проводка должна иметь обязательную защиту при пересечении ее или прокладки рядом с трубопроводами. Так согласно п. 2.1.56 ПУЭ если расстояние между проводом и трубопроводом меньше чем 25 см, то провод должен иметь защиту от механических повреждений.
Провода не должны соприкасаться с трубопроводами. Наименьшее допустимое расстояние до трубопроводов составляет 5 см, а до труб, содержащих легковоспламеняющиеся газы или жидкости, не менее 10 см.

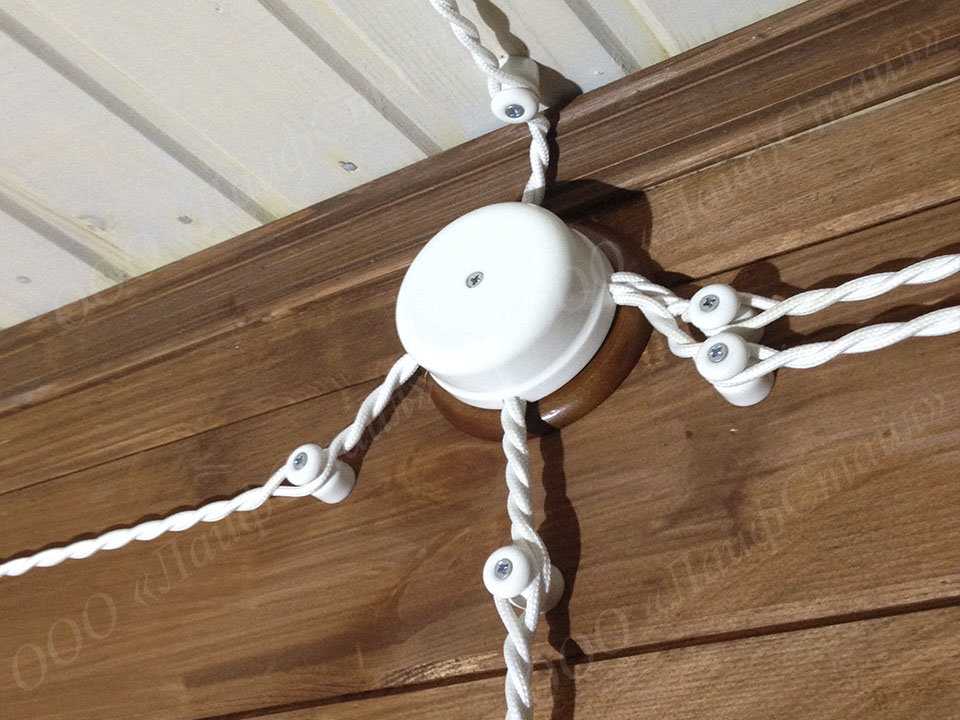

Открытая проводка в деревянном доме

При прокладке проводов в коробах нельзя забывать о возможном скоплении пыли. Поэтому для глухих коробов согласно п. 2.1.61 ПУЭ суммарное сечение проводов должно быть не более 35% от сечения короба в свету. Для коробов с крышками этот норматив составляет 40%. Из-за этого цена монтажа проводки в коробах сильно возрастает.

Монтаж электропроводки

Монтаж электропроводки может выполняться как внутри помещений, так и снаружи. Правила монтажа несколько отличаются поэтому давайте рассмотрим их отдельно.

Внутренняя электропроводка

Внутренней электропроводкой называется вся проводка, проложенная внутри зданий и сооружений. К ней относится в том числе проводка проложенная в подвалах и на чердаках.

Прежде всего следует знать, что согласно п.7.1.34 ПУЭ вся проводка внутри помещений должна быть медной. СНиП допускал применение алюминиевой проводки раньше, но с 2001 года стандарты изменились.
Вторым важным параметром является сечение проводки. Оно рассчитывается в зависимости от нагрузок, но табл.7.1.1 ПУЭ устанавливает и минимально допустимое сечение проводов (см. Выполняем расчет сечения провода по мощности). Так для групповых линий оно составляет 1,5 мм², а для вводного кабеля от этажного щитка составляет 2,5 мм².
Согласно п.7.1.36 ПУЭ вся проводка внутри помещений для однофазной сети должна быть трехпроводной. Из которых одна жила является фазной, вторая нулевой и третья защитной.

Обратите внимание! Для трехфазной сети нормой является пяти проводная сеть. Где три провода фазные, один нулевой и один защитный.

Кроме того, следует помнить, что не допускается объединение нулевого и защитного провода, а также крепление их одним креплением. Объединение этих проводов из разных групп так же не допускается.

На фото представлены негласные нормы монтажа электропроводки

Перед тем как правильно сделать электропроводку на кухне вы должны правильно распределить нагрузки по группам. При этом тип электропроводки для кухни согласно п.7.1.39 ПУЭ должен быть таким же, как и в жилых комнатах.
В ваннах, санузлах и подобных помещениях электропроводку можно монтировать скрытым способом. При этом следует помнить, что применение стальных труб или гофр для защиты от механических повреждений в таких помещениях не допускается.
Что касается негласных правил, то для внутренней электропроводки они тоже существуют. Прежде всего это прокладка групповых линий. Обычно их монтируют на расстоянии 20 см от потолка. Это не касается групповых линий, проложенных в стяжке.
Ответвления к розеткам и выключателям не должны иметь углов отличных от 90⁰. В противном случае во время ремонта помещений легко повредить скрытую проводку.

Наружная электропроводка

Наружной электропроводкой называется вся проводка, проложенная вне помещений. Сюда относятся и электроприемники подключенные к групповым внутренним сетям.

Правила монтажа наружной проводки

Итак:

Если вы собрались монтировать наружную электропроводку своими руками, то прежде всего вы должны знать, что по крышам зданий электропроводку монтировать не допускается. Допускается делать ввод в здание через крышу и то через стальные трубы, которые обеспечивают высоту не менее 2,5 метров от крыши.
Строго нормируется и провес проводов над дорогами. Он должен быть в нижней точке не меньше 6,5 метров. Не над проезжей частью он должен быть не меньше 3,5 метров.
Что касается непосредственно монтажа, то запрещена прокладка провода в стальных трубах под землей. Если же стальные трубы или гофры применяются для монтажа по фасадам зданий, то должны быть приняты меры, препятствующие скоплении внутри влаги, в том числе и конденсата.
Что касается монтажа проводки по фасадам зданий, то здесь существует целый перечень ограничений. Все они сведены в п.2.1.75 ПУЭ в таблицу.
Из негласных правил монтажа наружной проводки можно отметить только стремление к минимизации контактных соединений вне помещений. При этом те контактные соединения, которые выполнены вне зданий, должны быть смонтированы в специальных коробах с защитой не менее IP А доступ к этим соединениям должен быть максимально облегчен.

Вывод

Как видите правила электропроводки в панельном доме или загородном домике не так уж сильно отличаются. Главное отличие — это тип используемой проводки. Поэтому еще на стадии проектирования важно правильно определиться с приоритетами и тогда монтаж не влетит вам в копеечку, а потраченные усилия обеспечат надежную и безаварийную работу вашей электрической сети.

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

3 9001–250 9000

9001–250 9000 Введение Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

1 дюйм. Бит бухгалтер
4-в-1 отвертка
Набор битов буровых столкновений
Драйл/драйвер-беспроводная
Hacksaw
Трубная газета (2)
Pliers
SPADS
. /нож

Необходимые материалы

Уплотнитель воздуховода
Электрические коробки
Изолента
ЭМТ (металлическая электрическая трубка)
Лента
Фитинги (разъемы и фунт)
GFCI
Кожаные перчатки
MATTOCK
ПЕРЕВАНИЯ Бендер
RMC (Гравный металлический контакт)
. Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость

Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… большинство из нас воспринимают эти хлопоты как должное. Но так не должно быть. За день работы вы можете провести электрические линии в любую часть вашего двора.

Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Не можете решить, делать самому или нанять электрика? Здесь узнайте, сколько стоит электрик.

Рабочая мощность через RMC

Мы покажем вам, как провести провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Чтобы проложить провода внутри жесткого кабелепровода, вам понадобится ножовка и трубогиб, способный сгибать 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации. Узнайте больше на call811. com.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 14 января 2021 г.

Национальный электротехнический кодекс (NEC) Правила наружной проводки

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным профсоюзным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.03.23

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справочной информацией, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Микела Бутиньоль

Национальный электротехнический кодекс (NEC) включает множество конкретных требований к установке наружных цепей и оборудования. При наружной проводке основные проблемы безопасности включают защиту от влаги и коррозии, предотвращение физических повреждений и решение проблем, связанных с подземным захоронением. В большинстве проектов наружной электропроводки жилых помещений соответствующие требования кодекса относятся к установке наружных розеток и осветительных приборов, а также к прокладке проводки над и под землей. В тех случаях, когда официальные требования кодекса предусматривают наличие «перечисленного» оборудования, это означает, что используемые продукты должны быть разрешены для применения утвержденным испытательным агентством, таким как UL (ранее Underwriters Laboratories).

Правила для наружных емкостей

Многие из правил, применимых к наружным розеткам, направлены на снижение вероятности поражения электрическим током, что представляет собой значительный риск в любое время, когда пользователь находится в прямом контакте с землей. К основным правилам для уличных емкостей относятся:

Защита от замыкания на землю (GFCI) требуется для всех наружных розеток. Конкретные исключения могут быть сделаны для оборудования для снеготаяния или противообледенения, если оборудование питается от недоступной розетки. Необходимая защита GFCI может быть обеспечена розетками GFCI или автоматическими выключателями GFCI.
Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть легко доступны с земли и расположены на высоте не более 6 1/2 футов над землей.
Пристроенные палубы и балконы с доступом внутрь (включая дверь вовнутрь) должны иметь емкость не выше 6 1/2 футов над поверхностью палубы или балкона. В качестве общей рекомендации в домах также должны быть розетки с каждой стороны террасы или балкона, доступные с земли.
Емкости во влажных помещениях (под защитными покрытиями, например, на крыше крыльца) должны быть атмосферостойкими и иметь атмосферостойкое (непроницаемое для непогоды) покрытие.
Сосуды во влажных местах (подверженные воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь защищенное от непогоды покрытие «в процессе эксплуатации». Эта крышка обеспечивает герметичную защиту от атмосферных воздействий, даже когда шнуры подключены к розетке.
Постоянный бассейн должен иметь доступ к электрической розетке, которая находится не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Эта розетка должна иметь защиту GFCI.
Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренних стен постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, не предназначенными для других устройств или приборов.

Правила наружного освещения

Правила для наружного освещения в основном касаются использования светильников, предназначенных для использования во влажных или мокрых местах:

Светильники для влажных/открытых помещений должны быть внесены в список для использования во влажных местах.
Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
Накладные электрические коробки для всех электрических приборов должны быть водонепроницаемыми/атмосферостойкими .
Светильники для наружного освещения не требуют защиты GFCI.
Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
Низковольтные осветительные приборы (светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа или гидромассажных ванн.
Трансформаторы для низковольтного освещения должны находиться в доступных местах.
Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.

Правила для наружных кабелей и кабелепроводов

Несмотря на то, что стандартный кабель NM имеет наружную виниловую оболочку и водонепроницаемую изоляцию вокруг отдельных токопроводящих жил, он не предназначен для использования вне помещений. Вместо этого кабели должны быть одобрены для использования вне помещений. А при использовании кондуита есть дополнительные правила, которые необходимо соблюдать. Применимые правила для наружных кабелей и кабелепроводов включают:

Открытая или скрытая проводка/кабель должны быть перечислены в соответствии с их применением. Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.
UF может быть проложен непосредственно (без кабелепровода) с минимум 24-дюймовым заземляющим покрытием.
Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
Обратная засыпка вокруг кабелепровода или кабелей должна быть выполнена из гладкого зернистого материала без камней.
Низковольтная проводка (не более 30 вольт) должна быть закопана на глубину не менее 6 дюймов.
Прокладки подземной проводки, которые переходят из-под земли в надземную часть, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов (в зависимости от того, что меньше) до точки подключения над землей или не менее 8 футов над землей.
Электрические провода, нависающие над бассейном, спа или гидромассажной ванной, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
