Монтаж проводки в гараже: Электропроводка в гараже: схема, фото, пошаговая инструкция

Проводка в гараже. Способы монтажа. Схема и материалы

Проводка в гараже монтируется совсем не так, как в собственном доме, либо в городской квартире. Вряд ли удастся обойтись без квалифицированного электромонтера, так как необходимо подвести электроэнергию от столба к щитку в гараже, а самому лезть на столб и производить разветвление от центральной линии вряд ли получится, да и для этого нужно разрешение, а также допуск для работы под напряжением. Специалист поможет подключить автоматические выключатели, трансформатор и другие электроустройства.

Но стоимость установки всей проводки в гараже существенно снизит ваш семейный бюджет. Если вы сами сделаете монтаж проводки и всех устройств в гараже, то электромонтеру нужно будет только подвести питание от сети к гаражу. Установка своими руками линии разводки проводов позволяет экономить деньги, а также получить практические навыки в работах по прокладке проводов.

После того, как самостоятельно будет произведена проводка в гараже, лучше вызвать специалиста для проверки качества проделанной работы, чтобы быть уверенным в электробезопасности.

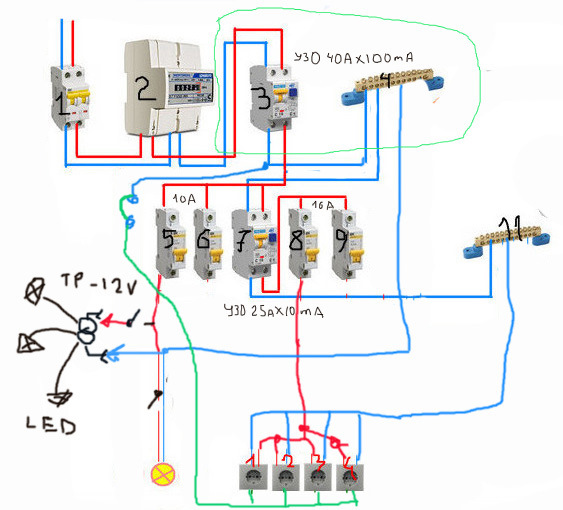

Перед началом работ необходимо составить подробную схему установки электрической проводки в гараже. На ней нужно указать место захода силового кабеля, центрального щита, ламп освещения, розеток, выключателей и других электроприборов.

Для самостоятельной разработки схемы проводки для гаража лучше придерживаться некоторых требований:

• Провода по стенам необходимо прокладывать горизонтально и вертикально. Изгибы проводов производить только на 90 градусов.
• Для создания безопасности от повреждений линию проводов располагать на расстоянии более 15 см от потолка и отопительных труб, если они имеются.
• Выключатель располагают в 15 см от двери и в 1,5 метрах от пола.
• Розетки устанавливаются на расстоянии 0,6 м от пола, из расчета на 6 м² одну розетку, или на каждые 4 метра.
• Распределительные коробки располагают на расстоянии 20 см от потолка.
• В ремонтной яме и подвале, который находится в гараже, установка розеток, а также выключателей запрещена по причине повышенной влажности в этих помещениях.
• На лампы освещения, а также розетки устанавливают приборы защитного отключения, автоматы. При необходимости ремонта розеток отключают ее питание автоматом и при работающем освещении производят ремонт.
• Для освещения ремонтной ямы применяют низковольтные светильники на 12 вольт. Для таких целей в щитке должен быть понижающий трансформатор.
• Оптимальным решением будет установка в гараже трехфазной сети питания, так как однофазная сеть выдерживает не все нагрузки современных устройств и электроустановок. Если это для вас невозможно, то необходимо сделать правильный выбор сечения кабеля, который бы выдержал нагрузку мощных электрических устройств.

Для групп освещения применяют выключатель двойного типа.

Чтобы создать схему лучше применить для этого план гаража, который выполнен по точным размерам. Это удобно для разработки правильной схемы электропроводки.

Переходим к расчету необходимых материалов. Для этого считаем длину кабеля. Проводка в гараже будет наружная и внутренняя. При расчете это нужно учесть. Для наружного кабеля лучше применить кабель с медными жилами сечением более 10 мм².

Кабели с жилами из алюминия требуют большего сечения. К тому же, его эластичность ниже. Для правильного расчета сечения кабеля нужно определиться с видами и количеством электроприборов, которые вы хотите установить в гараже. Общая мощность всех потребителей умножается на 1,2 для того, чтобы был запас мощности. Для розеток применяют провода сечением выше 4 мм². Для освещения хватит провода 1,5 мм².

Длину кабеля выбирают также с запасом, потому что во время монтажа возможны разрезания проводов на части для разных участков цепи.

Нет смысла делать в гараже менее двух розеток. Из них одна для переносного ремонтного удлинителя, вторая для других нужд. Две розетки – это минимальное количество, но лучше установить розеток больше, так как лишними они не будут и вполне пригодятся для подключения разных потребителей электричества.

Выключателей также необходимо иметь минимум два. Для смотровой ямы должен быть отдельный выключатель, второй для основного света. Если есть такая необходимость, то можно добавить количество выключателей.

Светильники заслуживают отдельного внимания. Сегодня очень популярны светильники на светодиодах, а также с люминесцентными лампами. Светодиодные светильники долго служат, имеют малый расход энергии, однако имеют довольно высокую стоимость.

Для открытого монтажа проводники определяют количество гофр, кабель-каналов, крепежных элементов. Скрытая в стены проводка в гараже не рекомендуется, потому что это более трудоемкая работа, а особый интерьер в гараже не требуется, наружный монтаж проводов его не испортит. После расчета и приобретения материалов можно переходить непосредственно к делу.

Проводка в гараже разделяется на три этапа:

1. Подготовка.
2. Наружный монтаж.
3. Внутренняя установка проводки.

Каждый этап рассмотрим в деталях, чтобы знать, как сделать эту работу своими руками.

• Сначала нарезаем кабель и готовим стены к прокладке. Кабель нужно резать с запасом 10 см для каждого куска.
• Размечаем стены по подготовленной схеме. Удобно для разметки стен применять специальный разметочный шнур, так как это создает удобство и простоту работы. Шнур фиксируют в начальной точке, далее протягивают его до конца линии, либо до разветвления.

Шнур окрашен специальным красителем. Чтобы на стене осталась окрашенная линия, шнур натягивают вдоль стены, резко отпускают один конец шнура. Окрашенная линия на стене готова. Она и является разметкой.

Основной задачей является натяжка шнура строго горизонтально, либо вертикально, чтобы разметка соответствовала схеме. Для этого применяют строительный уровень, либо отвес с грузом. Существует также лазерный уровень, но его стоимость высока, а для гаража вполне хватит и строительного устройства.

• Готовим штробы для проводов, если укладка будет скрытой.

Скрытую проводку обычно выполняют в бетонном гараже. Можно пустить провода по проему в плитах, но это не всегда возможно. Для выполнения штроб применяют болгарку с инструментом для бетона, или перфоратор. Если у вас нет электроинструмента, то можно выдалбливать штробы зубилом и молотком, но это долго и трудоемко.

Глубина канавки должна быть не более 2 см, шириной по размеру кабеля. После готовности всех штроб, переходим к следующему шагу. Можно отметить, что в кирпичных стенах иногда можно уложить провода между стыками кирпичей, вместо штроб.

Протяжку внешней линии лучше поручить специалисту электрику. Способ прокладки обычно выбирают воздушный, потому что он требует меньше средств и времени. Если от гаража до столба более 25 метров, то необходима промежуточная опора для кабеля.

Воздушная линия выполняется по правилам:

• Высота над дорогой не меньше 6 м.
• Высота над тротуаром не меньше 3,50 м.
• Высота захода кабеля в гараж не меньше 2,75 м.

Гараж обычно строится невысоким, а если заводить кабель в крыше, то необходима изоляция от проникновения воды. В таком случае рядом с гаражом ставят стойку из трубы, которую изгибают в верхней части.

Если прокладывать проводку под землей, то таких проблем не будет. Нужно выкопать траншею длиной от линии питания до щитка и расположить в ней бронированный кабель. В фундаменте гаража нужно сделать заранее отверстие для заведения кабеля.

Во избежание повреждений кабеля, рекомендуется его укладка в короб из металла. Сверху на короб укладывают резиновую ленту, на которой закрепляют табличку с надписью: «Не копать, кабель». Линию под фундаментом нужно проложить в трубе диаметром в два раза больше кабеля. Край трубы должен торчать наружу не более 5 см.

Недостатком такого способа прокладки является высокая цена бронированного кабеля, трудоемкие работы. Но этот способ обеспечивает долговечность конструкции.

Проводка в гараже не вызывает особых проблем. Проводку прокладывают скрытым и открытым способом.

При скрытом способе кабель размещают в подготовленные штробы, закрепляют его. Для фиксации применяют пластиковые хомуты или скобы. Можно фиксировать кабель в штробах алебастром. Прихватка производится через каждые 30 см кабеля.

Далее, устанавливают распредкоробки, подключают выключатели и розетки. После соединения электропроводка проверяется тестером. Соединение концов проводов необходимо производить только с применением клеммных колодок, которые надежно соединяют провода, имеют невысокую стоимость. Если проверка показала, что все нормально, то стены подлежат штукатурке, с последующей сушкой.

Перед отделкой стен лучше сделать фотографии линии проводки. В будущем это поможет найти неисправный участок.

Если предстоит прокладка проводов в металлическом или деревянном гараже, то линию прокладывают открытым способом, который намного удобнее и проще, так как не нужно долбить стены, если вам понадобилось подключить новую дополнительную розетку.

Провода размещаются в кабель-каналах, которые имеют эстетичный вид, безопасны, так как изготовлены из самозатухающего материала. Провода можно прокладывать на диэлектрических опорах. Но тогда вид гаража станет не очень эстетичным, тем более, что безопасность будет ниже.

Такая технология установки электропроводки в гараже своим руками позволяет добиться качественного уровня работы и безопасности. После окончания лучше вызвать специалиста для проверки работы.

Проводка в гараже трудоемкое занятие, но вполне под силу любому владельцу гаража с элементарными знаниями электротехники.

Похожие темы:

• Проводка в ванной. Правила и порядок монтажа. Материалы
• Проводка на кухне. Подготовка и материалы. Монтаж и советы
• Прокладка проводов. Виды. Правила и способы прокладки
• Установка розеток и выключателей. Правила и порядок монтажа
• Установка выключателей и розеток в одном корпусе. Подключение
• Электрика деревянного дома. Что нужно. Нюансы и материалы
• Замена электропроводки. Степень разрушения проводки. Подготовка
• Проводка в бане. Разводка и подводка. Установки и особенности

Монтаж проводки в гараже своими руками: правила и советы

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Составление схемы
• 2 Расчёт количества материалов
• 3 Разводка линии
  • 3.1 Подготовка
  • 3.2 Внешняя проводка
  • 3.3 Внутренняя разводка кабеля

Проведение проводки в гараже значительно отличается от протягивания ее в жилых помещениях, поскольку понадобится вызывать электрика, который протянет кабель от столба к щиту.Вдобавок он должен подсоединить трансформатор, счётчик и выключатели. Без сотрудничества с электриком никак не справиться, потому что проведение кабеля от центральной ЛЭП требует наличие официального разрешения для работ с электрическим напряжением.

Стоимость электромонтажа, проведённого электриком, значительно бьёт по кошельку. Но если лично осуществить ответвление в гараже, тогда электрик займётся исключительно внешним подключением.

Прокладка линии собственными силами включает в себя достаточно весомые преимущества:

• экономия денег;
• практика в электромонтажных работах.

Составление схемы

Перед подготовкой стен нужно позаботиться о правильном составлении схемы электропроводки в гараже. На ней должны указываться следующие отметки:

1. введения кабеля в гараж;
2. установки электрического щитка;
3. расположения выключателей, лампочек и разъёмов.

Для самостоятельного черчения схемы рекомендуется учесть некоторые условия:

• трасса проходит по стенам только по вертикали или горизонтали, поворот может быть только прямоугольным;

• кабель проводится на расстоянии 150 мм от отопительных труб или потолка;
• выключатели крепятся на расстоянии 150 мм от двери, на высоте 1500 мм;
• разъёмы устанавливаются на высоте 600 мм от земли;
• расстояние между розетками не меньше 4000 мм;
• на осветительные приборы и разъёмы отдельно устанавливаются устройства защитного отключения;
• для смотровой ямы устанавливаются лампочки на 12 вольт, а в электрощит — понижающий трансформатор.

Если в гараже планируется оборудовать ремонтную мастерскую, то необходимо установить трёхфазный электрический ввод, чтобы выдерживались все нагрузки тока от сварочного аппарата и сверхмощных агрегатов. Чтобы организовать такую систему потребуется медный кабель с сечением 10 мм² и электрощиток минимум на 20 модулей.

Удобнее всего если при черчении схемы пользоваться проектом здания, чтобы чертёж был соблюдён со всеми подлинными размерами.

Расчёт количества материалов

Вслед за тем как будет составлена схема электропроводки в гараже, нужно будет переходить ко второму этапу — подсчёту расходных материалов. Вначале подсчитываются провода. Электричество проводится как внутри гаража, так и снаружи, следственно необходимо закупить материалы на всё. Монтаж внешнего ответвления следует проводить медными жилами с сечением от 10 мм².

Для корректного расчёта сечения провода нужно точное определение электроприборов, которые необходимо будет установить. Для розеток используются жилы с сечением от 4 мм², а для выключателей — 1,5 мм². Что касаемо длины, то её непременно покупают с запасом, так как провод разрезается на отрезки: от разъёмов к щиту, от выключателей к лампочкам. На каждое ответвление требуется резерв в 150 мм.

Далее следует тщательный просчёт числа розеток. Их нужно не меньше двух: для удлинителя и стационарного электроприбора. Выключателей тоже требуется не меньше двух: для ямы и главного освещения. Отдельное внимание нужно уделить светильникам. Широкое распространение среди населения получили светодиодные и люминесцентные лампочки.

Стоит тоже посчитать количество креплений, гофрированных труб или кабель-каналов.

Разводка линии

Электропроводка в гараже проводится в три стадии:

1. подготовка;
2. внешняя проводка;
3. внутреннее прокладывание.

Подготовка

Предварительный этап включает нарезку проводов и подготовку стен. Разрезать провода необходимо с учётом запаса длины от 150 мм на каждое ответвление. Стены размечают в соответствии со схемой. Разметку удобнее всего проводить разметочным шнуром. Для этого его закрепляют в исходной точке, потом протягивают до последующего ответвления или конечной точки проводки. Затем шнур натягивают по длине стены, отводят в бок и отпускают вниз. В конечном итоге на стенках остаётся крашеный след, который в дальнейшем и является маркировкой. Главное — натягивать шнур только по вертикали или горизонтали, чтобы отпечаток совпадал с метками на схеме. В связи с этим возможно использовать небольшой груз на нитке и строительный уровень.

Далее следует приготовить всё, что обязательно понадобится для электропроводки в бетонном гараже:

• плоскогубцы;
• комплект отвёрток;
• молоток;
• зубило;
• кусачки;
• электрическая дрель;

• изолента;
• перфоратор;
• крепёжные элементы;
• отвёртка-индикатор.

По окончании разметочных работ следует начать подготовку штроб для электропроводки в гараже. Штробить стенки удобнее всего с помощью болгарки с диском по бетону, перфоратором или зубилом с молотком. Глубину рекомендуется делать не больше 20 мм. Ширина подбирается в соответствии с сечением жилы. В кирпичном гараже нет необходимости штробить стенки. Проводка в гараже прекрасно вписывается в швы между рядов.

Внешняя проводка

Наружную электропроводку должен проводить только квалифицированный электрик. Если проводка будет проходить по воздуху, то нужно поставить промежуточную опорную стойку, на случай если протяженность до столба составит более 25 м. При этом необходимо учесть некоторые требования по высоте:

1. над проезжей дорогой от 6 м;
2. над пешеходными дорожками от 3,75 м;
3. над гаражом от 2,75 м.

Последнее требование, скорее всего, окажется проблематичным, поскольку гаражи чаще строятся не слишком высокими. Тогда рекомендуется установить гнутую стальную трубу.

Если провод будет прокладываться снизу, то необходимо будет выкопать траншею от центральной ЛЭП до щита и положить в неё силовой медный кабель (ВБбШв). Главное в фундаменте не забыть оставить отверстие для введения во внутрь гаража.

Для защиты линии от механического воздействия, лучше упаковать его в стальном коробе, а сверху дополнительно накрыть его резиновой лентой. Под фундаментом гаража провод также нужно закрыть трубой диаметром в 2 раза более сечения жилы. Наружная часть трубы должна выступать не более 50 мм. Недостатком наземной прокладки линии считается высокая себестоимость и трудоёмкость работ. Правда есть одно преимущество — этот способ наиболее долговечен.

Внутренняя разводка кабеля

Существует 2 варианта прокладывания линии в гараже:

• скрытый;
• открытый.

При прокладке скрытым способом нужно помещать провода в штробы и закреплять их хомутами или металлическими скобками. Далее следует установка распределительных коробок, а также подключение разъёмов и выключателей. После этого все жилы соединяются клеммами и проводят прозвонку с помощью мультиметра. Если всё нормально и электропроводка в гараже своими руками проведена по всем правилам, то можно штукатурить стены и дать им время на просушку. В деревянном или железном сооружении проводка обычно ведётся открытым способом в специализированных кабель-каналах.

Для вспомогательного увеличения безопасности работы с электроприборами, к вводу в щит следует пристроить отдельное заземляющее устройство. Несложное заземление изготавливают из металлических стержней диаметром около 16 мм, которые вертикально фиксируются на земле и соединяются с верхушками полоской из стали. Данный прибор обязан быть с сопротивлением, не превышающим показатель в 4 Ом.

Почти во всех гаражах присутствует влага. Именно поэтому они относятся к категории построений с высокой влажностью. Вследствие этого все автоматические выключатели, разъёмы и лампочки необходимо устанавливать со степенью защиты IP44 и далее.

Также стоит задуматься и о дополнительной технике безопасности. Пользоваться приборами следует только при полном отсутствии напряжения. Чтобы отключить напряжение, выключают автоматы в щите или откручивают пробки. Работать нужно в комфортной спецодежде, не стесняющей передвижений. Необходимо пользоваться исключительно качественным и цельным электроинструментом с изолированным кабелем без нарушений.

К осуществлению работ по монтажу проводки необходимо относиться максимально ответственно. Не стоит торопиться, а необходимо взвешивать каждое дальнейшее действие. Ведь только от правильно выполненного монтажа будет зависеть безопасность, надёжность и долговечность проводки.
