Почему моргает светодиодная лента? Ответ эксперта

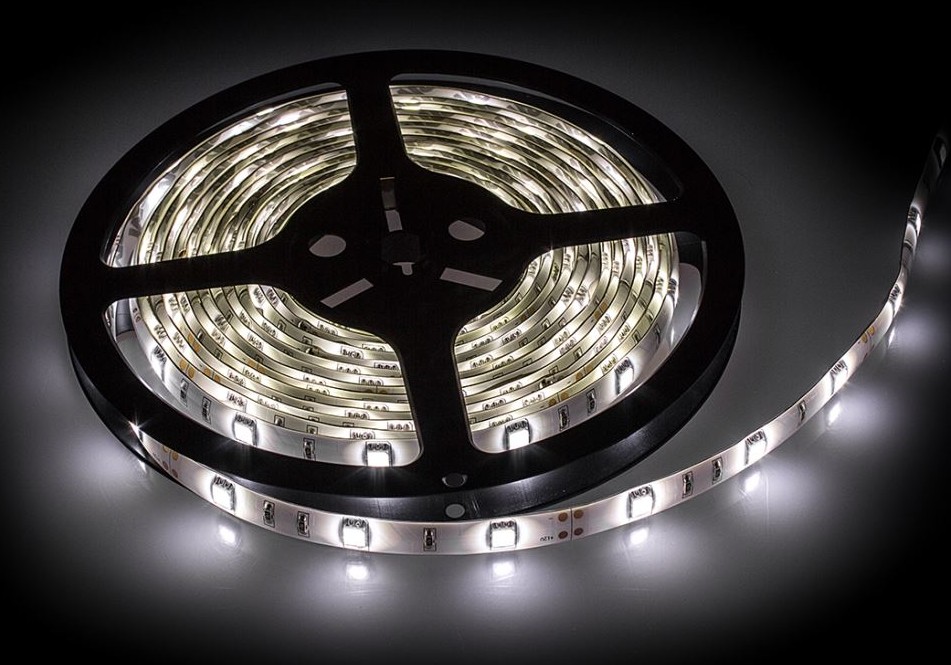

Оформление интерьера с помощью светодиодной ленты – явление распространённое. Тем более что теоретический срок службы светодиодов исчисляется десятками тысяч часов, а разнообразие цветовой гаммы позволяет подобрать любые оттенки. На самом же деле сбои в работе подсветки наступают гораздо раньше и проявляются, как правило, в виде частого мерцания или мигания отдельных сегментов. Об этом свидетельствуют жалобы потребителей, оставленные на разных интернет-ресурсах. Почему мигает светодиодная лента и как избежать подобных неприятностей в будущем? Попробуем разобраться.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

• применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
• перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
• применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
• микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Постоянный перегрев кристалла проявляется в виде потемнения основания ленты и силиконовой оболочки.

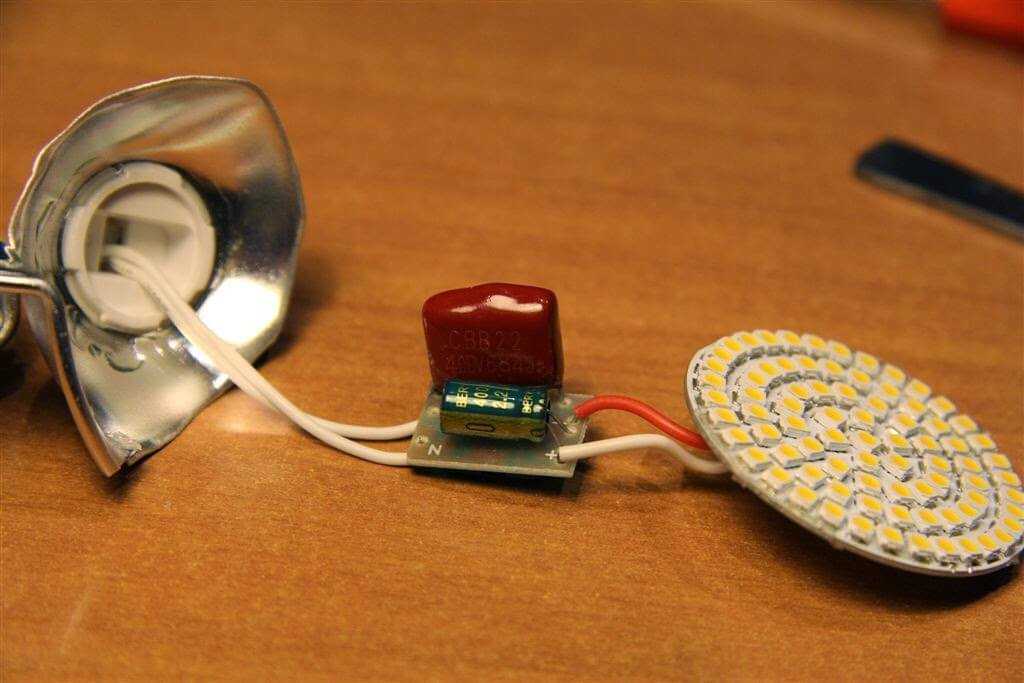

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Поиск и устранение неисправностей

Если мигание светодиодной ленты во включенном состоянии проявляется из-за сбоев в работе блока питания, то самым правильным решением будет его замена на более мощный и дорогостоящий вариант. При этом стоит обратить внимание на место его расположения. Некоторые модели БП не допускается размещать в закрытом пространстве, например, потолочные ниши из гипсокартона.

Те, кто разбирается в электричестве, могут попытаться вычислить неисправность самостоятельно. Начать следует с замера выходного напряжения во время нестабильного свечения светодиодов. Для этого мультиметр переводят в режим измерения постоянного напряжения и аккуратно (чтобы не устроить короткое замыкание) касаются щупами выходных контактов с БП. Для одноцветной ленты напряжение в пределах 11–12,2В считается нормальным. В случае с RGB-лентой замер делают на БП и на RGB-контроллере, отдельно тестируя каждый цвет.

Доказать неисправность RGB-контроллера можно методом его исключения из цепи питания. Для этого на каждый цвет светодиодной ленты поочередно подают +12В и наблюдают за стабильностью свечения.

Если на каком-то участке светодиодной ленты появился мерцающий (погасший) сегмент из трёх кристаллов, то его следует заменить. Сделать эту операцию можно без демонтажа с профиля. С помощью канцелярского ножа необходимо аккуратно удалить неисправный сегмент, делая разрез между соседними контактными площадками. Оставшиеся по краям медные контакты нужно зачистить и залудить. На освободившееся место приклеить новый сегмент с залуженными контактами и, соблюдая полярность, спаять соответствующие печатные проводники.

Иногда светодиодная лента во включенном состоянии может работать корректно, но после выключения несколько раз мигнуть. Чтобы справиться с подобной неисправностью, нужно понять причину её проявления. В первую очередь следует исключить влияние других электронных устройств, которые могут давать помеху обратно в сеть (например, тиристорный диммер). Кроме этого, причиной мигания может стать неоновая подсветка в выключателе. Чтобы доказать или опровергнуть данные предположения, нужно запитать светодиодную ленту через удлинитель от розетки, расположенной в другой комнате.

5 причин почему моргает светодиодная лента

Зачастую случается так, что спустя некоторое время эксплуатации, светодиодная лента начинает моргать, мерцать как ”стробоскоп”, частично тускнеть или гореть не в полную силу.

Не стоит впадать в панику, такие проблемы можно выявить быстро и устранить их самостоятельно, не прибегая к помощи специалистов.

Блок питания

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Некачественная пайка

Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.

Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.

Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.

А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.

Прижмешь его пальцем – свет есть, отпускаешь – исчезает. Отсюда и проблемы с мерцанием, морганием.

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

• для участка в 5м и мощностью 75Вт – 6,5А

• для лент мощность 30Вт на метр – 12,5А

Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

1 of 2

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье “3 вида коннекторов для соединения светодиодной ленты”.

Неисправный светодиод

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Контроллер и пульт

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Как найти неисправность

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

• первым идет блок питания

• далее, блок управления RGB цветами (контроллер)

• усилители RGB, если таковые есть

• сама светодиодная лента

• коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В (“+” “-” 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В (“+”/”-” 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.

Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Как найти не рабочий светодиод

Светодиоды в отдельных модулях подключаются последовательно.

Поэтому при перегорании или выходе из строя одного, перестает работать или начинает мерцать, глючить весь участок подсветки.

Чтобы найти неисправный, воспользуйтесь советами:

• визуальный осмотр

При более внимательном осмотре, иногда удается выявить не рабочий диод, даже без приборов. Если явных следов подгорания нет, то присмотритесь к его поверхности.

Посередине может быть черная точка, либо просто потемневшие места, которые явно отличаются от того, что можно увидеть на соседнем рабочем элементе.

• измерение мультиметром

Прозвоните подозрительный диод, а затем такие же измерения проделайте на соседних, заведомо исправных. При этом вовсе не обязательно знать технические характеристики диода в ленте. Достаточно их сравнить между собой.

• закоротка

Если нет под рукой мультиметра, то простым кусочком медной проволоки начните закорачивать диоды один за другим. Как только дойдете до неисправного, остальные загорятся как ни в чем не бывало.

Нельзя исключить и заводского брака, когда один из диодов плохо припаян.

Нажимаешь на него с усилием, и весь участок начинает светиться. Отпускаешь – потухает.

Тут спасает только повторная пайка.

Устранение мерцания светодиодных лент

Это кошмар профессионалов в области светодиодов: вы заканчиваете установку, включаете ленточные светильники и сталкиваетесь с ужасным мерцанием светодиодных лент. То, что должно быть гладким и ровным свечением, выглядит как разбитая неоновая вывеска. К счастью для вашего клиента, вы профессионал в области светодиодов (вы читали этот пост в блоге) и знаете, как решить проблему мерцания светодиодов.

–

Мерцание вызвано несколькими различными причинами, и если вы узнаете о причинах, то сможете легко определить и решить проблему. Этими причинами, расположенными примерно в порядке убывания частоты, являются плохие соединения, несовместимые детали, падение напряжения из-за длительных пробегов, а также неисправные или перегруженные источники питания. Все они относительно легко решаются. Ниже мы поговорим о том, как.

–

1) Плохой контакт

Подробнее об устранении неполадок разъема читайте здесь

Диагноз: Мерцание начинается (или значительно усиливается) после подключения.
Причина: Плохое, нестабильное или прерывистое соединение может вызвать мерцание, попеременно замыкая и размыкая электрическую цепь. Присутствует почти исключительно в разъемах без пайки (не в соединениях с пайкой или сращиванием). Тесты
: перемещение полоски в разъеме без пайки изменит количество мерцания или даже временно остановит его вообще.

Решение: Исправьте соединение! Ознакомьтесь с нашими советами по устранению неполадок при беспаечном соединении или подумайте о пайке. Советы по обоим доступны в нашем блоге здесь.

2) Несовместимые детали

Подробнее о совместимости диммеров здесь

Диагноз: Мерцание по всей полосе, на которое влияет уровень затемнения.
Причина: Несовместимые протоколы диммирования (например, PWM и CCR или Magnetic и Electronic), вызывающие колебания напряжения и/или тока.

Тесты: удаление любых диммеров или контроллеров из схемы приводит к прекращению мерцания.

Решение: Убедитесь, что все совместимо! Если вы используете диммируемый драйвер, обратите внимание, что диммеры или контроллеры на стороне низкого напряжения НЕ совместимы. Если вы используете драйвер без регулировки яркости, обратите внимание, что любые диммерные переключатели на стороне высокого напряжения НЕ совместимы. Если вы используете диммируемый драйвер, убедитесь, что используемый диммер совместим.

3) Падение напряжения

Подробнее о падении напряжения читайте здесь

Диагноз: мерцание по всей полосе, сопровождающееся значительным снижением яркости по всей полосе : Удалите отрезки полосы с конца прогона, чтобы улучшить как затемнение, так и мерцание.

Решение: Минимизируйте длину тиража! Светодиоды требуют минимального напряжения. Чрезмерная длина пробега не только вызывает затемнение и, возможно, мерцание из-за падения напряжения, но и может вызвать чрезмерную нагрузку и износ планок, разъемов и блоков питания. Подумайте о том, чтобы включить полосу с середины прогона или иным образом разбить ее на более мелкие участки. В этом блоге рассматривается диммирование, вызванное падением напряжения, но, поскольку причина мерцания одна и та же, все советы действительны для обеих проблем.

4) Перегруженный или неисправный блок питания

Подробнее о выборе блока питания читайте здесь

Диагностика: Мерцание по всей полосе, сопровождающееся шумным или горячим блоком питания
Причина: Чрезмерная нагрузка или неисправность блока питания блок питания, вызывающий колебания напряжения
Тесты: Замените блок питания

Решение: Замените блок питания или уменьшите продолжительность работы.

—

Мерцание устранено? Теперь вы эксперт по светодиодам! Похлопайте себя по плечу и погрейтесь в лучах вашей гладкой и ровной светодиодной ленты.

Почему мои светодиодные ленты мигают?

У вас дома установлены светодиодные ленты? Если да, то поздравляем с лучшим освещением! Да, светодиодные ленты потребляют на 75 % меньше энергии, чем обычные лампы накаливания, и являются наиболее универсальным вариантом освещения. Они также имеют гораздо более длительный срок службы. Однако иногда вас может раздражать, когда ваши светодиодные ленты начинают мигать. В этом блоге мы расскажем вам, почему возникает эта проблема и как ее решить. Прочтите до конца, чтобы узнать.

Наиболее распространенные причины, почему светодиодные ленты продолжают мигать

Вот 5 наиболее распространенных причин, по которым ваши светодиодные ленты продолжают мигать, и способы устранения проблемы: что для работы светодиодной ленты требуется определенная мощность, а ваш трансформатор не дает такой мощности. В этом случае неправильно выбран драйвер светодиода или блок питания. Это может привести к повреждению компонентов световой ленты.

Как исправить?

Проверьте потребляемую мощность светодиодной ленты, а затем проверьте, достаточно ли силен источник питания светодиодов, чтобы обеспечить безопасное питание всех светодиодных лент, подключенных к трансформатору.

Плохое соединение

Во многих случаях кабели освещения, соединяющие светодиодные ленты с источником питания, подключены неправильно. Это мешает правильной работе фар, поскольку цепь периодически разрывается во время работы фар.

Как исправить?

Убедитесь, что кабели от источника питания к светодиодной ленте подключены правильно и не потерялись. Вы также можете рассмотреть возможность пайки соединений на месте, чтобы они не двигались.

Падение напряжения светодиодов

Ваши светодиодные ленты могут мерцать из-за колебаний напряжения. Все электроприборы, в том числе и световые ленты, для бесперебойной работы нуждаются в постоянном напряжении. Если по какой-либо причине напряжение упадет, полоска будет мерцать по всей длине, а ее яркость уменьшится.

Как исправить?

Существует множество способов контроля падения напряжения. Возможно, наиболее эффективным способом является минимизация длины используемого провода везде, где это возможно. Также можно убедиться, что источник питания подключен где-то посередине полосы.

Непрерывная работа

Еще одна основная причина, по которой светодиодные ленты начинают мигать, — постоянное использование. Иногда вы держите свет включенным в течение нескольких часов подряд. Это может значительно снизить напряжение, которое получает полоса, что впоследствии вызывает мерцание и затемнение.

Как исправить?

Что ж, ответ в данном случае очевиден. Избегайте одновременного включения света в течение длительного времени. Дайте им перерыв через каждые несколько часов. Поскольку чрезмерное время работы приводит к снижению напряжения, вы также можете устранить проблему, следуя советам, приведенным в предыдущем разделе.

Поврежденная лента

Светодиодные ленты могут быть повреждены практически чем угодно. Некоторыми факторами, которые способствуют повреждению этих огней, являются вода и пыль. После повреждения цепь разрывается, и они начинают мерцать.

Как исправить?

Если ваши фары часто мигают, и вы проверили все предыдущие пункты, убедитесь, что сами фары не повреждены. Держите их подальше от воды и регулярно чистите, чтобы удалить скапливающуюся на них пыль.

Итог

Теперь, когда вы знаете, почему возникает это мерцание и мерцание и как его решить, вам нужно подумать о покупке светодиодных лент для всего дома, если вы еще этого не сделали. Мы в ledlightsunlimited.net предлагаем самые доступные и качественные светодиодные фонари.
