Содержание

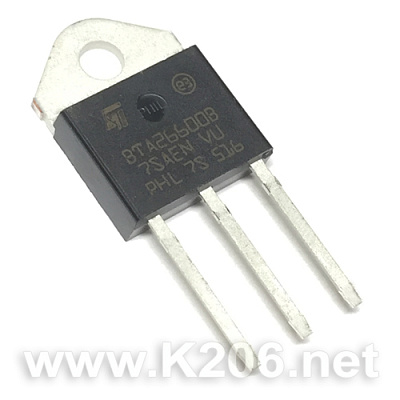

Симисторы,симисторы BTA ,симисторы BTB.

Симисторы представляют собой двунаправленные тиристоры, что позволяет их напрямую использовать в цепях переменного тока. Симистор, как выключатель, может находиться в одном из двух состояний – открытом, в этом случае он пропускает ток, и в закрытом, когда он имеет очень большое сопротивление. Изменять состояние симистора можно путем подачи управляющего импульса между одним из анодов и управляющим электродом. И хотя симистор является симметричным прибором, а оба силовых вывода называются анодами (А1 и А2 или Т1 и Т2), ток управления должен протекать по цепи управляющий электрод – первый анод (А1 или Т1). Поэтому при монтаже или замене симистора нужно быть внимательным – аноды нельзя менять местами, в этом случае вы рискуете что-нибудь спалить. Если требуется гальваническая развязка для мощного симистора, в управляющую цепь включают маломощный оптосимистор, в некоторых типах может быть встроена схема контроля смены полярности переменного напряжения (перехода через ноль).

Если включать симистор в этот момент, то процесс коммутации проходит без ненужных бросков тока, что продляет срок службы включаемого оборудования и не дает помех в сети. Отключается симистор самостоятельно в конце каждого полупериода, поэтому для поддержания его в открытом состоянии нужно иметь постоянное напряжение на управляющем электроде.

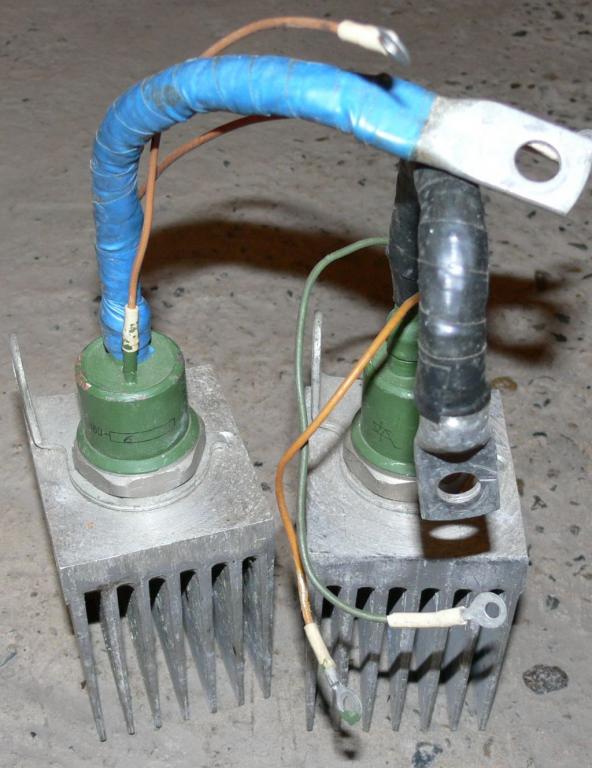

Симисторы являются основой для твердотельных (электронных) реле переменного тока. Также на управляющий электрод симистора можно подавать напряжение не в начале полупериода, а с некоторым запаздыванием. В этом случае на выходе получится синусоида с отрезанными частями полуволн. Изменяя задержку открывания симистора, мы можем изменять значение действующего напряжения на нагрузке. Это свойство часто используется в разного рода диммерах и регуляторах напряжения. Такие регуляторы нельзя использовать для реактивных нагрузок, а с чисто активными потребителями – такими как лампы накаливания или нагревательные приборы – они справляются прекрасно. В промышленности симисторы активно используются в мощных электроприводах, имеют внушительные размеры и устанавливаются на мощные радиаторы.

В бытовых электроприборах симисторы работают с токами до десятков ампер и напряжениями в сотни вольт, внешне они похожи на транзисторы и обычно выпускаются в корпусах типа ТО-220, ТО-92 и т.п.

Основными параметрами симисторов являются максимальные ток и напряжение в силовой цепи и в цепи управления, а также минимальный ток управления, необходимый для открывания. При больших токах симистор нагревается, и поэтому для его нормальной работы нужен теплоотвод.

Отечественные тиристоры и симисторы. Справочник.



Содержание библиотеки справочных данных в pdf:

характеристики и параметры динистора  КН102

незапираемый тиристор КУ108

характеристики, параметры, график зависимости допустимого тока от температуры

тиристор КУ109, справочные данные

тиристор КУ201 электрические характеристики, параметры, графики

datasheet на тиристоры  КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202Л, КУ202М, КУ202Н, КУ202, КУ202Н1, КУ202К1 –графики, характеристики, параметры,

тиристор КУ205 графики, электрические характеристики, справочные данные

тиристор КУ207 графики, характеристики, подробные параметры

тиристор КУ211 графики, электрические характеристики, справочные данные

тиристор КУ215 графики, электрические характеристики, подробное описание

тиристор КУ218 электрические характеристики, параметры

высокочастотный тиристор КУ219 электрические характеристики, справочные данные, графики

тиристор КУ220 (ТИЧ3) электрические характеристики, параметры, графики

высокочастотный тиристор КУ221 (ТИЧ5) электрические характеристики, справочные данные, графики

тиристор КУ222 характеристики, параметры, диаграммы

тиристор КУ225 электрические характеристики, справочные данные, графики

тиристор КУ709, характеристики, корпус ТО-220, параметры,  описание

тиристор КУ710, корпус ТО-218, параметры, характеристики, описание

тиристор КУ714, корпус ТО-218, параметры, характеристики, описание

запираемый тиристор КУ204, параметры, характеристики, описание

запираемый тиристор 2У206, параметры

, характеристики, описание

pdf на симисторы КУ208А, КУ208Б, КУ208В, КУ208Г, графики, параметры, характеристики, описание, цоколевка

симисторы ТС106, ТС112, ТС122, ТС132 и ТС142, ТС106-10 параметры, характеристики, описание









Симисторы в узлах закрепления принтеров и копиров.

Симисторы в узлах закрепления принтеров и копиров.



                В лазерных принтерах, копировальных аппаратах, современных многофункциональных устройствах необходимо по сигналам микроконтроллера управлять включением-выключением двигателей, ламп сканирующих устройств, мощных ламп и термоэлементов узлов фиксации изображения на бумаге. При этом необходимо переключать достаточно мощные электрические токи сети ~ 220 вольт, регулировать среднее значение переменного тока при управлении мощными лампами и термоэлементами узлов фиксации. Полупроводниковые компоненты симисторы и фотосимисторы успешно решают эти задачи.

                К силовым полупроводниковым приборам относятся управляемые приборы, используемые в различных силовых устройствах: электроприводе, источниках питания, мощных преобразовательных установках и др. Для снижения потерь эти приборы в основном работают в ключевом режиме. Основные требования, предъявляемые к силовым приборам, сводятся к следующим:
– малые потери при коммутации;
– большая скорость переключения из одного состояния в другое;
– малое потребление по цепи управления;
– большой коммутируемый ток и высокое рабочее напряжение.
                Силовая электроника непрерывно развивается, и силовые приборы постоянно совершенствуются. Разработаны и выпускаются силовые приборы на токи до 1000 А, и рабочее напряжение свыше 6кВ. Быстродействие силовых приборов таково, что они могут работать на частотах до 1 МГц. Значительно снижена мощность управления силовыми ключами.

                Специально для целей силовой электроники разработаны и выпускаются мощные четырехслойные приборы – симисторы (симметричные тиристоры), которые используются для коммутации цепей переменного тока (гальваническую развязку цепи управления от силовой цепи обеспечивают фотосимисторы – фотосимисторы – это симисторы с фотоэлектронным управлением, в которых управляющий электрод заменен инфракрасным светодиодом и фотоприемником со схемой управления).
                Симисторы. Симистор – это симметричный тиристор, который предназначен для коммутации в цепях переменного тока. Он может использоваться для создания реверсивных выпрямителей или регуляторов переменного тока. Структура симметричного тиристора приведена на рис. 1,а, а его схематическое обозначение на рис. 1,б.

Рис. 1. Структура симметричного тиристора (а) и его схематическое изображение (б).

Полупроводниковая структура симистора содержит пять слоев полупроводников с различным типом проводимостей и имеет более сложную конфигурацию по сравнению с тиристором. Вольт-амперная характеристика симистора приведена на рис. 2.
                Как следует из вольт-амперной характеристики симистора, прибор включается в любом направлении при подаче на управляющий электрод (УЭ) положительного импульса управления. Так, например, симистор КУ208Г может коммутировать переменный ток до 10 А при напряжении до 400 В.

Отпирающий ток в цепи управления не превышает 0,2 А, а время включения - не более 10 мкс.

Рис. 2. Вольт-амперная характеристика симистора.

                Triac. Ряд фирм в качестве основы для построения полупроводниковых переключателей используют структуру Triac (встречно включенные тиристоры). Эти приборы имеют высокое значение запирающего напряжения, и способны выдерживать импульсный ток, возникающий при переключении индуктивных нагрузок, и переходных процессах в цепях питания устройств. В закрытом состоянии переключатели на структурах Triac выдерживают напряжение до +/-700 В ивыше (пиковые значения напряжения могут достигать значения 1100 В). Управляющий ток приборов составляет 10 и 20 мА, что позволяет подключать их входы непосредственно к выходу микроконтроллера. Так, группой компаний STMicroelec-tronics разработано семейство электронных переключателей ACST4 ( . 3)для цепей переменного тока.

Приборы этого семейства разработаны для управления переключением токов, значение которых не превышает 4 А, они рассчитаны на подключение индуктивной нагрузки и не требуют дополнительных согласующих элементов. Типовая схема включения приборов ACST4 показана на рис. 3. Для изменения мощности, подведенной к нагрузке через симистор, может использоваться либо импульсно-фазовый метод управления, либо метод пропуска периодов (on/off).

Ðèñ. 3.







Симисторы в узлах закрепления принтеров и копиров.



                В копировальных аппаратах, лазерных принтерах, современных многофункциональных устройствах необходимо по сигналам микроконтроллера управлять включением-выключением двигателей, ламп сканирующих устройств, мощных ламп и термоэлементов узлов фиксации изображения на бумаге. При этом необходимо переключать достаточно мощные электрические токи сети ~ 220 вольт, регулировать среднее значение переменного тока при управлении мощными лампами и термоэлементами узлов фиксации.

Полупроводниковые компоненты симисторы и фотосимисторы успешно решают эти задачи.
                К силовым полупроводниковым приборам относятся управляемые приборы, используемые в различных силовых устройствах: электроприводе, источниках питания, мощных преобразовательных установках и др. Для снижения потерь эти приборы в основном работают в ключевом режиме. Основные требования, предъявляемые к силовым приборам, сводятся к следующим:
– малые потери при коммутации;
– большая скорость переключения из одного состояния в другое;
– малое потребление по цепи управления;
– большой коммутируемый ток и высокое рабочее напряжение.
                Силовая электроника непрерывно развивается, и силовые приборы постоянно совершенствуются. Разработаны и выпускаются силовые приборы на токи до 1000 А, и рабочее напряжение свыше 6кВ. Быстродействие силовых приборов таково, что они могут работать на частотах до 1 МГц. Значительно снижена мощность управления силовыми ключами.
                Специально для целей силовой электроники разработаны и выпускаются мощные четырехслойные приборы – симисторы (симметричные тиристоры), которые используются для коммутации цепей переменного тока (гальваническую развязку цепи управления от силовой цепи обеспечивают фотосимисторы – фотосимисторы – это симисторы с фотоэлектронным управлением, в которых управляющий электрод заменен инфракрасным светодиодом и фотоприемником со схемой управления).
                Симисторы. Симистор – это симметричный тиристор, который предназначен для коммутации в цепях переменного тока. Он может использоваться для создания реверсивных выпрямителей или регуляторов переменного тока. Структура симметричного тиристора приведена на рис. 1,а, а его схематическое обозначение на рис. 1,б.

Рис. 1. Структура симметричного тиристора (а) и его схематическое изображение (б).

Полупроводниковая структура симистора содержит пять слоев полупроводников с различным типом проводимостей и имеет более сложную конфигурацию по сравнению с тиристором. Вольт-амперная характеристика симистора приведена на рис. 2.
                Как следует из вольт-амперной характеристики симистора, прибор включается в любом направлении при подаче на управляющий электрод (УЭ) положительного импульса управления. Так, например, симистор КУ208Г может коммутировать переменный ток до 10 А при напряжении до 400 В. Отпирающий ток в цепи управления не превышает 0,2 А, а время включения - не более 10 мкс.





Рис. 2. Вольт-амперная характеристика симистора.

                Triac. Ряд фирм в качестве основы для построения полупроводниковых переключателей используют структуру Triac (встречно включенные тиристоры). Эти приборы имеют высокое значение запирающего напряжения, и способны выдерживать импульсный ток, возникающий при переключении индуктивных нагрузок, и переходных процессах в цепях питания устройств. В закрытом состоянии переключатели на структурах Triac выдерживают напряжение до +/-700 В ивыше (пиковые значения напряжения могут достигать значения 1100 В). Управляющий ток приборов составляет 10 и 20 мА, что позволяет подключать их входы непосредственно к выходу микроконтроллера. Так, группой компаний STMicroelec-tronics разработано семейство электронных переключателей ACST4 ( . 3)для цепей переменного тока. Приборы этого семейства разработаны для управления переключением токов, значение которых не превышает 4 А, они рассчитаны на подключение индуктивной нагрузки и не требуют дополнительных согласующих элементов. Типовая схема включения приборов ACST4 показана на рис. 3. Для изменения мощности, подведенной к нагрузке через симистор, может использоваться либо импульсно-фазовый метод управления, либо метод пропуска периодов (on/off).

Как управлять симистором

Симистор — полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока.

С целью коммутации нагрузок в цепях переменного тока удобно использовать симисторы, представляющие собой разновидность тиристора, однако отличающиеся от тиристора возможностью в открытом состоянии проводить ток обоих направлений.

Первые конструкции симисторов рассматривались уже в 1963 году, тогда например Мордовский научно-исследовательский электротехнический институт уже подал заявку на патент на симметричный тиристор (Патент SU 349356 A, Думаневич А.Н. и Евсеев Ю.А.), а General Electric занимались коммерческим внедрением того же изделия под названием «Triac» на западе.

Тогда как у тиристора имеются четко определенные катод, анод и управляющий электрод, у симистора катод и анод в процессе его работы меняются местами, в зависимости от направления тока в текущий момент.

Безусловно, сигнал на управляющий электрод (затвор) симистора подается всегда относительно конкретного условного катода, но ток через открытый симистор может течь в любом направлении, и в этом смысле симистор в открытом состоянии можно рассматривать как два диода, включенные встречно-параллельно.

Симистор отличается пятислойной структурой полупроводника. Эквивалентно более точно его можно представить в виде двух триодных тиристоров, включённых встречно-параллельно, причем управляющий электрод, в отличие от тиристора, здесь только один.

Чтобы управлять мощной нагрузкой, симистор, подобно выключателю, включают в цепь нагрузки последовательно. И тогда: в закрытом состоянии симистор будет закрыт, нагрузка окажется обесточена, а при подаче отпирающего напряжения на управляющий электрод симистора, между основными электродами симистора появится проводимость — через нагрузку потечет ток. Причем ток может течь через открытый симистор в любом направлении, не то что у тиристора.

Для удержания симистора в открытом состоянии нет необходимости удерживать сигнал управления на управляющем электроде, достаточно подать сигнал, после чего ток установится и будет продолжать течь — в этом отличие симистора от транзистора. Когда же ток через симистор (через цепь нагрузки) станет ниже тока удержания (для переменного тока — в момент перехода тока через ноль), симистор закроется, и для его отпирания потребуется снова подать отпирающий сигнал на управляющий электрод.

Полярность управляющего напряжения, подаваемого на управляющий электрод симистора, может либо быть отрицательной, либо совпадать с полярностью напряжения, приложенного к условному аноду. По этой причине популярно такое управление, когда сигнал управления подается прямо с условного анода через ограничительную цепь и выключатель, – просто задается ток достаточный для отпирания симистора.

Из-за глубокой положительной обратной связи, например при индуктивной нагрузке, высокие скорости изменения напряжения или тока симистора могут привести к несвоевременному отпиранию симистора, и к большой мгновенной мощности, которая будет быстро рассеяна на кристалле, и окажется способна разрушить его. Для защиты от вредных выбросов, параллельно симистору в некоторых схемах ставят варистор, а для защиты от высоких значений dU/dt – применяют RC-снабберы.

Применение симистора вместо реле:

Симисторные регуляторы мощности для управления различными мощными нагрузками в цепях переменного тока очень популярны сегодня. Такие регуляторы для ламп называются диммерами, а регуляторы для разных инструментов, для коллекторных двигателей — просто симисторными регуляторами. Схемы их довольно компактны и просты, ведь на управляющий электрод симистора достаточно периодически подавать 0,7 вольт при токе порядка 10 мА, что легко реализуется при помощи RC-цепочки, а в более сложном виде — на базе ШИМ-контроллера, на том же 555 таймере.

Ранее ЭлектроВести писали, что компании Enel Energía Mexico (EEM) и Heineken Mexico подписали соглашение, согласно которому в течение 10 лет пивоваренная компания будет получать электроэнергию, выработанную на ветряных и солнечных электростанциях Enel Green Power. Поставляемая электроэнергия будет использоваться для обеспечения работы пивоваренного завода, расположенного в городе Меоки (штат Чиуауа, Мексика).

По материалам: electrik.info.

Оптосимисторный коммутатор мощной нагрузки – RadioRadar

Иногда в практике радиолюбителя возникают проблемы, связанные с коммутированием мощных сетевых нагрузок. Примерами могут служить узлы переключения фаз для реверсирования трехфазных электродвигателей, пусковые устройства различных станков, водонагревателей и т. д. Электромеханические коммутаторы по некоторым техническим характеристикам уже не удовлетворяют современным требованиям.

Рис. 1

Решить подобные задачи позволяют оптосимисторные переключатели. Управляют переключателем, как правило, с помощью маломощных оптосимисто-ров, которые включают мощные тиристоры. Схема одного из вариантов такого коммутатора, рассчитанного на несколько независимых нагрузок, показана на рис. 1. На вход управления подают постоянное напряжение 4…6 В. Максимальный управляющий ток одного канала – до 30 мА. Максимальный ток управляющего электрода мощного симистора ВТА41-800А равен 50 мА, а ток нагрузки может достигать 40 А.

Число каналов коммутатора ограничено только возможностями источника напряжения управления Светодиод HL1 сигнализирует о том, что канал включен, a HL2 – подключена ли нагрузка к каналу, а также исправен ли мощный симистор VS1.

Оптосимисторный коммутатор имеет ряд преимуществ перед механическими переключателями. Наличие гальванической развязки между низковольтной цепью управления и сетевыми цепями обеспечивает электробезопасность пользования устройством и возможность дистанционного управления, в том числе с помощью компьютера. Отсутствуют ограничения по конфигурации коммутируемых нагрузок. Устройство легко приспособить к работе с нагрузками разной мощности.



Рис. 2



Источником управляющего напряжения может служить простейший блок питания, собранный по схеме на рис. 2. Для управления выводы 2 всех каналов объединяют в общий провод, а выводы 1 подключают к блоку питания каждый последовательно с тумблером. Переключением тумблеров подают сетевое напряжение на ту или иную нагрузку. Тумблеры годятся любые, вплоть до маломощных ВДМ1-08

Источник управляющего напряжения можно изготовить из любого неста-билизированного сетевого адаптера, добавив цепь стабилизации – резистор R1 и стабилитрон VD5. Напряжение обмотки II трансформатора Т1 может быть в пределах 7… 15 В, требуется только обеспечить оптимальный ток через стабилитрон VD5 подборкой резистора R1.

В коммутаторе можно использовать оптосимисторы М003040-М003042, МОСЗО60-МОСЗ06З (максимальное напряжение управления – 6 В, ток управления – от 5 до 30 мА, в зависимости от типа). Вместо ВТА41-800В, в зависимости от конкретной нагрузки, подойдут мощные симисторы ВТА12-600 (ток – до 12 А), ВТА41-800 и ВТА41-600 (40 А) с любыми буквенными индексами или отечественные серий ТС122 (20 и 25 А), ТС132 (40 и 50 А), ТС142 (63 и 80 А) на напряжение не менее 600 В. Диоды КД522А заменяемы любыми из серий КД521 и КД522, а также импортными 1N4148.

Автор: Г. Гаджиев, с. Ново-Георгиевка, Респ. Дагестан

“Мягкое” включение мощных нагрузок

“Мягкое” включение мощных нагрузок “Мягкое” включение мощных нагрузок
     В схемах с мощной нагрузкой и большой частотой переключений на смену силовым электромагнитным реле и пускателям пришли силовые полупроводниковые переключатели с оптической развязкой. В настоящее время существуют приборы, позволяющие применять их в системах с непосредственным управлением от логических уровней микросхем типа ТТЛ, ТТЛШ, КМОП и др.
     Для цепей переменного тока предпочтение отдается микросхемам с включением электронного ключа в момент прохождения напряжения через ноль. Это исключает большие импульсные помехи, возникновение коммутационных скачков напряжения из-за фазового сдвига между током и напряжением, а также снижает требования к сетевым фильтрам или позволяет обойтись без них. Самопроизвольное включение силовых симисторов из-за случайных бросков напряжения при коммутации обмоток электроклапанов или электродвигателей может привести к межфазному замыканию. Для устранения этого применяют шунтирование силовых выводов демпфирующей RC-цепью. При включении мощных нагрузок при малых (близких к нулю) напряжениях  существенно уменьшается амплитуда импульсов тока при работе с емкостными нагрузками. Кроме того, симисторы работают в мягком режиме и их надежность резко увеличивается.
     Типичными представителями бесконтактных силовых коммутаторов являются оптоизоляторы МОС3031М/32М/33М, МОС3041М/42М/43М, МОС3061М/62М/63М, МОС3162М/3163М, МОС3081/82/83 [1] (аналогичное описание есть также логотипом Fairchild Semiconductor), выпускаемые в 6-выводном DIP-корпусе (рис.1). Они состоят из инфракрасного излучающего диода, оптически связанного с детектором двухстороннего перехода напряжения через ноль и выходного оптосимистора. Эти элементы удобны для использования с мощными  симисторами, полупроводниковыми реле и другими промышленными элементами управления.
     Микросхемы, маркировка которых заканчивается на 1, 2 и 3 обеспечивают включение нагрузки при подаче на светодиод тока, соответственно равного 15, 10 и 5 мА. Падение напряжения на инфракрасном светодиоде составляет 3 В. Микросхемы, предпоследняя цифра маркировки которых заканчивается на 3, 4, 6 и 8, предназначены для коммутации цепей с максимальным напряжением соответственно 250, 400, 600 и 800 В. Максимальная величина импульсного тока коммутации – 1 А при продолжительности включения 100 мкс. Максимальный непрерывный ток коммутации – 60 мА.
     Схема включения микросхем для управления симистором показана на рис.2. Для МОС303Х/МОС304Х/МОС306Х/МОС308Х сопротивление R1 должно составлять соответственно 180, 360, 360 и 360 Ом, значение R2 – 1 КОм, 330, 360 и 330 Ом. Выходной ток ИМС может достигать 1А, но только в момент включения силового симистора VS1, поэтому нельзя использовать этот выход как релейный, нагружая постоянной нагрузкой. К одному выводу может быть подключен только один симистор. Более мощные симисторы могут быть подключены к микросхеме через промежуточный усиливающие симисторы. Следует учитывать, что рабочие токи, коммутируемые симисторами, зависят от температуры. В таблице приведены рекомендуемые симисторы для непосредственного подключения к приборам. Симисторы должны устанавливаться на радиаторы. Следует учитывать, что рабочие токи, коммутируемые симисторами, зависят от температуры. Устаревшие симисторы типа ТС161 требуют однополярного сигнала включения и не могут работать от этих микросхем.
     В качестве силовых элементов вместо симисторов можно применять тиристоры, включенные встречно-параллельно (рис.3). Номиналы резисторов выбираются в соответствии с рекомендациями к рис.2, диоды – 1N4001.
     В [2] приведены основные типы и параметры модулей российского производства.
     Источники информации
     1. 6-Pin DIP Zero-Cross Optoisolators Triac Driver Output (800 Volts Peak). Motorola Semiconductor Technical data.
     2. Л.Рачинский, А.Санчугов. Новые силовые полупроводниковые гибридные модули с оптической развязкой серии МГТСО. – Силовая электроника, 2006, №2, С.60.
     3. http://www.termodat.spb.ru/out.htm.
     4. О.В.Белоусов. Электронный коммутатор нагрузок. – Радиоаматор, 2007, №11, С.33.
     5. О.В.Белоусов. Электронный коммутатор нагрузок. – Радиолюбитель, 2008, №3, С. 12.
     6. В.А.Мельник. Детекторы пересечения нуля сетевым напряжением на микроконтроллере. – Радиокомпоненты, 2008, №3, С.49. – Электрик, 2008, №5, С.64. – Радиомир, 2008, №4, С.23.
     7. А.Кашкаров. Варианты включения безрелейных оконечных электронных узлов. – Радиолюбитель, 2008, №1, С.55.     Рис.1         Рис.2

        Рис.3         Таблица


meet beautiful russian brides

отличия, принцип работы и критерии выбора электронных стабилизирующих устройств

Автор: Александр Старченко

Эти два типа стабилизаторов напряжения относятся к электронным приборам. В них отсутствуют любые механические и электромеханические устройства. Они собраны полностью на полупроводниковых элементах, отличаются бесшумностью, высокой скоростью реакции на изменение напряжения и надёжностью. Такие стабилизаторы широко применяются в быту и на производстве.

Содержание:

  1. Принцип работы электронных стабилизаторов
  2. Тиристорный стабилизатор
  3. Симисторный стабилизатор
  4. Мощный электронный стабилизатор

Принцип работы электронных стабилизаторов

Принцип работы электронных стабилизаторов этого типа можно сравнить с принципом работы полупроводникового стабилизатора. В основе конструкции лежит использование мощного силового трансформатора. Только роль элементов переключающих его обмотки выполняют не электромагнитные реле, а мощные полупроводниковые ключи, собранные на тиристорах или симисторах.

Большое количество тиристорных стабилизаторов представлено на сайте официального партнера компании Энергия — ВольтМаркет.ру.

Если вы хотите приобрести симисторный стабилизатор, тогда посмотрите варианты на сайте компании по этой ссылке.

Поскольку все жилые дома, а также офисы и большинство общественных учреждений питаются по двухпроводной линии, состоящей из одной фазы и нуля, то для питания различных технических устройств используется однофазный тиристорный стабилизатор напряжения. Стабилизатор напряжения состоит из следующих элементов:

  • Входной фильтр напряжения сети;
  • Плата управления и контроля;
  • Трансформатор;
  • Силовые ключи;
  • Устройство индикации.

Очень часто в линиях электропитания переменного тока могут наводиться импульсные высокочастотные помехи, а так же короткие (5-15 мск) выбросы напряжения. Всё это может привести к нарушениям в работе электронной техники, поэтому напряжение на входе стабилизатора проходит через фильтр. Он собран на дросселях, выполненных на ферритовых кольцах и конденсаторах. Такой L/C фильтр препятствует проникновению на вход стабилизатора напряжения сетевых наводок.

Силовой трансформатор имеет секционированную вторичную обмотку, что позволяет менять коэффициент трансформации в ступенчатом режиме, и, следовательно, управлять величиной выходного напряжения. Однофазный симисторный стабилизатор напряжения собран по аналогичной схеме, а вся разница между этими стабилизаторами заключается в типе полупроводниковых ключей.

Плата управления и контроля постоянно анализирует величину напряжения сети и при её отклонении в любую сторону, с помощью электронных ключей переключает секции вторичной обмотки, изменяя тем самым величину напряжения на выходе стабилизатора. Переключающими элементами являются тиристоры или симисторы.

Схема симисторного стабилизатора напряжения может иметь до 15 переключаемых ступеней, что обеспечивает высокую точность установки напряжения на выходе. Для питания платы управления и контроля в схеме стабилизатора предусмотрен дополнительный трансформатор и выпрямитель.

Для удобства пользователей, стабилизаторы напряжения оборудованы светодиодной индикацией режимов работы:

  • «Сеть»;
  • «Нагрузка»;
  • «Перегрузка»;
  • «U вх. min»;
  • «U вх.max».

Кроме этого стабилизатор может иметь цифровой дисплей, на который выводятся данные о напряжении на входе, на выходе и частота сети переменного тока.

Большое количество тиристорных стабилизаторов представлено на сайте официального партнера компании Энергия — ВольтМаркет. ру.

Если вы хотите приобрести симисторный стабилизатор, тогда посмотрите варианты на сайте компании по этой ссылке.

Тиристорный стабилизатор

Тиристорный стабилизатор напряжения представляет собой трансформаторное устройство, в котором выравнивание напряжения осуществляется с помощью переключения обмоток силового трансформатора с помощью электронных ключей. Тиристор – это полупроводниковый прибор являющийся аналогом электромагнитного реле. Он имеет анод, катод и управляющий электрод.

Поскольку тиристор проводит ток только в одном направлении, то для работы в цепях переменного тока применяется встречно-параллельное соединение тиристоров. Следовательно, один ключ, подключающий часть обмотки трансформатора, будет состоять из двух тиристоров.

Тиристорный стабилизатор может обеспечить достаточно большую точность установки напряжения. Это достигается увеличением числа переключающих ступеней. Практические схемы электронных стабилизаторов на тиристорах могут обеспечить точность стабилизации порядка 3-5%.

Стабилизатор такого типа обладает следующими положительными качествами:

  • Высокая скорость стабилизации;
  • Хорошая защита от внешних помех;
  • Большой диапазон регулировки;
  • Высокая надёжность устройства.

При своих достоинствах, тиристорный стабилизатор напряжения имеет определённые недостатки, которые заметно ограничивают его сферу применения.

Большой выбор тиристорных стабилизаторов напряжения отечественного производства смотрите на сайте официального представителя компании Энергия по этой ссылке.

Отрицательные стороны:

  • Ограничение работы с реактивными нагрузками;
  • Потеря мощности при заниженных входных напряжениях;
  • Высокая стоимость;
  • Сложный ремонт.

Дело в том, что стабилизаторы напряжения собранные на тиристорах выдают на выходе форму напряжения далёкую от синусоидальной. Она может иметь форму трапеции или меандра. Питание электродвигателей от такого стабилизатора, особенно асинхронного типа, может привести к выходу мотора из строя. Существуют модели стабилизаторов, которые выдают нормальную форму напряжения на выходе, но такие устройства имеют сложную электронную схему и стоят заметно дороже. В связи с этим сфера применения данных стабилизаторов уже ограничивается, их нельзя будет использовать в качестве стабилизаторов для циркуляционных насосов в системах отопления, скважинах, и т. д.

Тиристорный стабилизатор напряжения при работе сам является источником помех, поэтому к нему не рекомендуется подключать измерительную аппаратуру высокой точности.

Симисторный стабилизатор

В этом устройстве в качестве электронных ключей, управляющих переключением секций силового трансформатора, используются симисторы. Это полупроводниковые приборы, объединяющие в одном корпусе два тиристора. Симистор, или симметричный тиристор, проводит ток в двух направлениях, поэтому силовой ключ выполнен на одном полупроводниковом приборе.

Симисторный стабилизатор напряжения имеет ряд недостатков по сравнению с тиристорными устройствами. Стабилизатор очень критичен к выбросам напряжения при работе с индуктивной нагрузкой. Вместе с тем он обеспечивает высокую точность регулирования.

Если вы хотите приобрести симисторный стабилизатор, тогда посмотрите варианты на сайте  официального представителя компании Энергия по этой ссылке.

В отличие от электромагнитных реле, симисторы переключаются за короткий промежуток времени, а отсутствие контактов и других механических элементов делает такие стабилизаторы очень надёжными. Мощные электронные ключи сильно нагреваются в процессе работы, поэтому симисторы монтируются на радиаторы, что увеличивает габариты прибора. Для лучшего охлаждения электронных компонентов симисторный стабилизатор напряжения оборудуется вентилятором.
