Полный обзор DC-DC преобразователя на MT3608 – ЭЛЕКТРОНИКА – Обзоры
Товар можно купить тут
Сегодня в обзоре знаменитый DC-DC повышающий преобразователь напряжения на базе микросхемы MT3608. Плата популярна среди любителей создавать что-то своими руками. Применяется в частности для построения самодельных внешних зарядных устройств (power bank).
Сегодня мы проведем очень детальный обзор, изучим все достоинства и выясним недостатки
Стоит такая плата всего 0,5$, зная, что в ходе обзора предстоят жесткие тесты, которые могут обернуться выходном из строя плат, я купил сразу несколько штук.

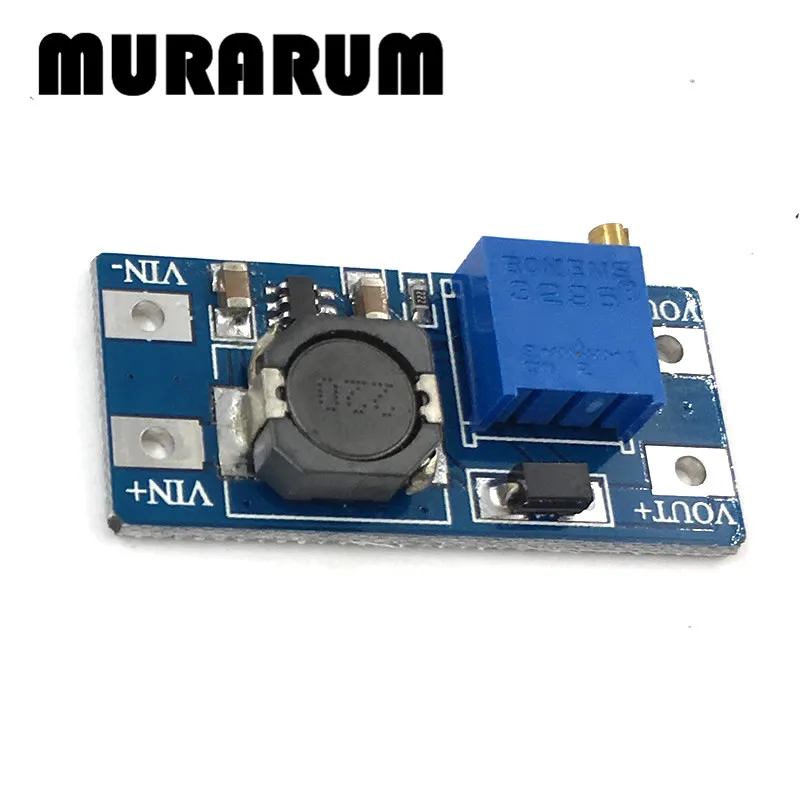

Плата весьма неплохого качества, монтаж двухсторонний, если быть точнее почти вся обратная сторона – масса, одновременно играет роль теплоотвода. Габаритные размеры 36 мм * 17 мм * 14 мм
Производитель указывает следующие параметры
1). Максимальный выходной ток – 2А
2). Входное напряжение: 2 В ~ 24 В
3). Максимальное выходное напряжение: 28 В
Размер продукта: 36 мм * 17 мм * 14 мм
А схема представлена ниже.
На плате имеется подстроечный многооборотный резистор с сопротивлением 100кОм, предназначен для регулировки выходного напряжения. Изначально, для работы конвертора нужно покрутить переменник 10 шагов против часовой стрелки, лишь после этого схема начнет повышать напряжение, иными словами – до половины переменник крутится вхолостую.
На плате подписан вход и выход, поэтому проблем с подключением не возникнет.
Перейдем непосредственно к тестам.
1) Заявленное максимальное напряжение 28 Вольт, что соответствует реальному значению
2) Минимальное напряжение, при котором плата начинает работу – 2 Вольт, скажу, что это не совсем так, плата сохраняет работоспособность при таком напряжении, но начинает работу от 2,3-2,5 Вольт
3) Максимальное значение входного напряжения составляет 24 Вольт, скажу, что одна из 8 и купленных плат у меня не выдержила такое напряжение на входе, остальные сдали экзамен на отлично.
4) Режим короткого замыкания на выходе. Лабораторный блок питания, от которого питается источник, снабжен системой ограничения по току, при КЗ на выходе потребление с лабораторного БП составляет 5 А (это максимум, что может дать ЛБП). Исходя из этого делаем вывод, что если подключить инвертор например к аккумулятору, то при коротком замыкании последний моментально сгорит – защит от КЗ не имеет. Не имеется также зашита от перегрузки.
6) Что будет, если перепутать полярность подключения. Этот тест хорошо виден в ролике, плата попросту сгорает с дымом, притом сгорает именно микросхема.
7) Ток холостого хода всего 6мА, очень неплохой результат.
8) Теперь выходной ток. На вход подается напряжение 12 Вольт, на выходе 14, т.е разница вход-выход всего 2 Вольт, обеспечены наилучшие условия работы и если с таким раскладом схема не выдаст 2 Ампер, значит при других значениях вход-выход она этого обеспечить не может.
Температурные тесты
P.S. в ходе тестов дроссель начал попахивать лаком и в связи с этим он был заменен на более хороший, по крайней мере диаметр провода нового дросселя раза в 2 толще, чем у родного.
В случае этих тестов на вход платы подается напряжение 12 Вольт, на выходе выставлено 14
Тепловыделение на дросселе, дроссель уже заменен
Тепловыделение на диоде
Тепловыделение на микросхеме
Как видим температура в некоторых случаях выше 100 гр, но стабильна.
Нужно также указать, что в таких условиях работы выходные параметры значительно ухудшаются, что и стоило ожидать.
Как видим при выходном токе 2А, напряжение просаживается, поэтому рекомендую эксплоатировать платку при токах 1-1,2Ампер максимум, при больших значениях теряется стабильность выходного напряжения, а также перегревается микросхема, дроссель и выходной выпрямительный диод.
9) Осциллограмма выходного напряжения, где наблюдаем пульсации.
Ситуация исправиться если параллельно выходу запаять электролит (35-50Вольт), емкость от 47 до 220мкФ.(можно до 470, больше уже нет смысла)
Рабочая частота генератора около 1,5МГц
Погрешность тестов не более 5%
Доработка преобразователя MT3608
Приветствую, Самоделкины!Зачем нужны dc-dc повышающие преобразователь напряжения, думаю, знают все. Они бывают разными, но строятся по одинаковой схемотехнике.
Платка преобразователя мт3608 – самая популярная среди них. Стоит копейки, обладает неплохими характеристиками. В общем эту плату, мы радиолюбители, внедряем куда попало.
На Aliexpress есть много модификаций этой платы. Данная платка довольно экономичная. Ток холостого хода составляет всего 1-1,5мА, но все зависит от источника питания.
Этот преобразователь многие дорабатывают, уменьшая пульсации. Как правило, доработка касается только входной и выходной части, добавлению сглаживающих конденсаторов и так далее.
Сегодня автор AKA KASYAN представил свой вариант доработки данной платы, которая:
1) позволит резким образом снизить ток холостого хода;
2) позволит данному повышающему dc-dc преобразователю никак не бояться коротких замыканий и перегрузки.
Очень часто преобразователь такого типа радиолюбители используют для питания мультиметра от низковольтного источника. Это делается для экономии средств на батареи типа 6F22 («Крона»).
В режиме простоя 1-1,5мА тока – это много. Данный вариант позволит снизить ток холостого хода, внимание, до 60 мкА – и это круто!
Суперэкономичный преобразователь, который можно оставить включенным сколько угодно. Он почти ничего не потребляет. Давайте для начала рассмотрим исходную схему преобразователя:
Тут нужно обратить внимание на 4-ый вывод микросхемы.
Это вывод управления преобразователем. В исходной схеме он замкнут с плюсом питания. Если же замкнуть его с массой, то преобразователь вырубится и на выходе будет то напряжение, которое на входе минус падение напряжения на переходе диода.
А вот вариант переделки автора:
Четвертый вывод разъединен от плюса и через резистор 50кОм протянут на массу питания.
На выход преобразователя подключен датчик тока в лице резистора RX и маломощный транзистор прямой проводимости, коллектор которого подключен с 4-ым выводом микросхемы.
На этой плате 4-ый вывод микросхемы замкнут с 5-ым.
Разъединить их можно лезвием канцелярского ножика или иголкой.
Теперь о том, как это работает. Если вывод «4» замкнут на массу – преобразователь по сути выключен и потребляет от источника питания мизерный ток в 60мкА.
Но на его выходе есть напряжение, которое равно напряжению питания. Если на выход преобразователя подключается нагрузка, то образуется падение напряжения на датчике тока.
Этого падения достаточно чтобы сработал маломощный транзистор. По открытому переходу транзистора плюс (+) питания поступает на вывод «4». Вследствие чего преобразователь запускается и на его выходе получаем повышенное напряжение.
Иными словами, если на выходе отсутствует нагрузка – преобразователь отключен, если подключается нагрузка – преобразователь автоматическим образом запускается. А вот более наглядно:
С лабораторного блока на вход преобразователя поступает около 4-ех вольт. Красный мультиметр показывает ток потребления преобразователя. Второй мультиметр показывает напряжение на выходе преобразователя, и как видим, выходное напряжение равно входному, а ток всего 60 с копейками микроампер. Преобразователь в этом состоянии отключен. Стоит только подключить нагрузку (в данном случае небольшую лампу накаливания) и преобразователь моментально запускается.
Напряжение на его выходе увеличивается до заданной величины.
Теперь насчет тока нагрузки при котором сработает преобразователь. Если нагрузка потребляет очень маленький ток, например, мультиметр, то стоит увеличить сопротивление резистора, иначе падение на датчике тока может быть недостаточным для срабатывания транзистора и последующего запуска преобразователя. Резистор также ограничивает максимальный выходной ток. Ток ограничения напрямую зависит от сопротивления резистора и установленного на выходе преобразователя напряжения. В приведенную схему можно добавить делитель напряжения.
Это даст возможность регулировать срабатывания транзистора, так как данным делителем можно менять напряжение смещения. Транзистор желательно с большим коэффициентом усиления, например, составные. Это даст возможность уменьшить сопротивление резистора, а, следовательно, и потери на нём. Мощность резистора тоже нужно подбирать в зависимости от тока выходной нагрузки. Единственным недостатком данной схемы является резистор. На нем, как уже говорилось ранее, будут потери в зависимости от мощности подключаемой нагрузки и сопротивления резистора. Чем меньше сопротивление – тем меньше он будет греться. Но если снизить сопротивление очень сильно, то транзистор может не сработать.
AKA KASYAN только поделился идеей и пояснил принцип работы. Сопротивление резистора нужно подбирать исходя из ваших нужд.
Благодарю за внимание. До новых встреч! Видео:
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Повышающий DC-DC преобразователь с регулировкой напряжения на MT3608 ( вход 2-24 В / выход 5-28/ 2 А)
Повышающий преобразователь постоянного напряжения в постоянное (DC-DC) имеет регулировку выходного напряжения с помощью многооборотного резистора.
Преобразователь выполнен на микросхеме “MT3608”, которая имеет низкий потребляемый ток в режиме покоя (когда не подключена нагрузка), также у модуля совсем небольшой размер, поэтому его можно применять в переносных устройствах с питанием от батарей.
Микросхема содержит термо-защиту, которая отключает ее при 155 градусах.
Понижающий DC-DC преобразователь с регулировкой ( вход 4.5-28 В/ выход 0.8-25/ 3 А)
Подключение модуля:
- VIN+ положительный вход питания
- VIN- общий
- VOUT+ положительный выход питания
- VOUT- общий
Характеристики DC-DC преобразователя на “MT3608”:
- входное напряжение постоянного тока, В: 2-24
- выходное напряжение постоянного тока, В: 5-28
- выходной ток: 2 А (макс.)
- потребляемый ток в покое (без нагрузки): 2.2 мА
- потребляемый ток в выключенном режиме (при подаче лог. “0” на вход “EN”): 1 мкА
- эффективность преобразования, %: до 97
- фиксированная частота преобразования: 1,2 МГц
- температура срабатывания термо-защиты м/сх: 155 градусов
- размеры, мм: 38*18*15
datasheet (описание) микросхемы “MT3608”
Описание выводов микросхемы:
| кон. | назв. | описание контактов |
| 1 | SW | + выход питания |
| 2 | GND | общий |
| 3 | FB | обратная связь |
| 4 | EN | вход включения /выключения преобразователя, подача лог. 0 – выключает микросхему (м/сх потребляет в этом режиме – 1 мкА) |
| 5 | IN | + вход питания |
| 6 | NC | не используется |
Повышающий преобразователь MT3608. Исследование эффективности и переделка в светодиодный драйвер.
Здесь уже было несколько обзоров на данный преобразователь. Я постараюсь поподробнее исследовать его эффективность в режиме работы от литиевого аккумулятора. Также будет доработка до регулируемого источника тока для установки в кемпинговую лампу с заменой свинцового аккумулятора на литиевый. В обзоре будет много рисунков, фотографий, формул и графиков, а ещё расчленёнка и небольшой DIY-бонус.Disclaimer
Приборы, использованные при составлении обзора, не имеют метрологической поверки и полученные на них результаты не являются измерениями в метрологическом смысле этого слова. Естественно, они полностью работоспособны и взаимный разброс показаний не превышает 1% (специально проводил сравнение пару месяцев назад). Тем не менее, полученные значения рекомендуется использовать только для относительных сравнений (что и было целью работы).
В обзоре нет ничего революционного или оригинального. Приведённая информация рассчитана на начинающих радиолюбителей и едва ли заинтересует паял 80-го уровня.
Цель и объект доработки
Давным давноВнутри лампы была неприлично примитивная схема со свинцовым аккумулятором на 6 В и 4 Ач. Зарядка лампы производилась внешним сетевым блоком питания на 12 В и несколько сотен миллиампер (валяется где-то в радиохламе, лень искать для фотографирования) через токоограничительные резисторы с грубой индикацией процесса зарядки без автоматического отключения. Надо было следить за временем заряда и отключать вручную. Напряжение с аккумулятора просто подаётся на светодиоды через примитивный резистивный драйвер (токозадающие резисторы).
Аккумулятор давно потерял свою ёмкость и превратился в подставку для канцтоваров.
В нижней части лампы находится крышка, открутив которую можно получить доступ в аккумуляторный отсек.
Подсоединение аккумулятора выполняется плоскими автомобильными клеммами. Рама для крепления аккумулятора съёмная. На ней размещается плата с разъёмом питания и зарядной частью электроники. Питание с аккумулятора подаётся на два металлических прутка, которые являются шинами питания и одновременно скрепляют верхнюю и нижнюю части лампы.В верхней части лампы под крышкой с байонетным соединением находится плата с выключателем питания (вращающийся диск как на мультиметрах) и токозадающими резисторами.
Светодиоды располагаются на четырёх платах, установленных в съёмной пластиковой кассете. В лампе четыре платы. На каждой плате по пять светодиодов. Всего 20 штук.
Светодиоды стандартные 5мм. На платах и между ними реализовано параллельное соединение. Падение напряжения на диодах при рабочем токе 20 мА составляет 3,25 В, что и объясняет такую схему. Последовательное соединение двух (групп) светодиодов аккумулятор уже не потянул бы. С резистивным драйвером рабочий режим (20шт х 20мА = 400 мА) достигается при напряжении на аккумуляторе 6,3 В. При изменении напряжения ток, естественно, тоже меняется. В этом минус резистивного драйвера, да и эффективность у него в данном случае
Pсд/Pакк=Uсд/Uакк=3,25/6,3=52%
После смерти аккумулятора, лампа валялась без дела, ожидая лучших времён. И вот они настали.
Почитав обзоры на повышающий преобразователь MT3608 (раз, два) решил заказать себе такой для экспериментов. Основные особенности преобразователя уже описаны в этих обзорах, поэтому я не буду повторяться.
Вспомнив о нескольких устройствах валяющихся дома и ожидающих ремонта системы питания, взял с запасом сразу 10 преобразователей (как потом оказалось, не зря). У того же продавца набрал ещё немного всякой мелочёвки, чтобы лишний раз на почту не бегать. Пришёл весь комплект примерно через месяц в стандартном жёлтом пакете с «пупыркой». Все преобразователи упакованы в индивидуальные антистатические пакеты.
Сразу все проверил, чтобы отписаться в отзыве продавцу, если что не так.
Все оказались рабочими, только один я сам сжёг во время проверки. В полученных экземплярах выходное напряжение регулировалось во всём диапазоне работы подстроечного резистора (в отличие от плат из более ранних обзоров). Лазил по плате и щупами тестера случайно замкнул обратную связь на землю (2 и 3 выводы МС). Мгновенно получил плату с КЗ по входу и «мёртвой» микросхемой 🙁Объяснение отличий в поведении схемы нашёл, когда при доработке снял подстроечный резистор. Разводка платы отличалась от той, которая бозревалась раньше (на фотографии для сравнения показана плата из обзора mysku.ru/blog/aliexpress/37152.html, автор ksiman). Теперь выводы резистора, которые в комментариях к обзорам рекомендовалось соединять самостоятельно, соединены дорожками. Других отличий в схеме нет. Выходной конденсатор всё так же расположен
Смысл дальнейших действий
Мне требовалось запитать от этого преобразователя четыре платы с пятью параллельно соединёнными светодиодами на каждой (по 100 мА на плату). Платы я мог соединять произвольно. Особенностью светодиодов (как и обычных диодов) является сильная нелинейность вольтамперной характеристики. По этой причине для них нормируется ток, а не напряжение, которое может иметь существенный разброс при фиксированном токе. Из этих соображений предпочтительным способом соединения нескольких светодиодов является последовательное с управлением общим током. Менять соединение в пределах каждой платы я не стал. Для 20 светодиодов напряжение питания составило бы около 65 В. Преобразователь же даёт не более 28. Но можно по разному соединить платы. Реально есть 3 варианта:— все 4 параллельно (оставить как было) и переделать преобразователь в SEPIC, как в обзоре kirich-а, напряжение 3,25 В, ток 400 мА,
— последовательно соединить две пары с параллельным соединением в парах (схема 2S2P), требуемое напряжение 6,5 В, ток 200 мА,
— последовательное соединение всех 4-х плат (схема 4P), требуемое напряжение 13 В, ток 100 мА.
Первый вариант я отбросил как наиболее трудоёмкий и неправильный с точки зрения оптоэлектроники. Оставшиеся два требовали сравнения по эффективности. Документации на MT3608 для этого было явно недостаточно. Литиевый аккумулятор выдаёт не 5 вольт и тем более не 13.
Основной целью исследований была оценка эффективности работы преобразователя при различных выходных напряжениях и токах. Был собран небольшой проверочный стенд из одного произвольно выбранного преобразователя, лабораторного блока питания, имитирующего литиевый аккумулятор, двух тестеров (контроль напряжения и тока на выходе преобразователя) и электронной нагрузки.
На данном этапе я ещё не менял расположение выходного конденсатора, поэтому для сглаживания пульсаций выходного напряжения добавил электролит на 2200 мкФ. После этого показания вольтметра перестали скакать. Ещё добавил термопару на саму микросхему MT3608, но это оказалось лишним. Я не ставил целью проводить стресс-тест преобразователя или доводить его до перегрева, поэтому прекращал повышение выходного тока, когда начиналось резкое падение выходного напряжения. При этом температура микросхемы немного превышала 60 градусов, дроссель и диод грелись ещё меньше.
Эффективность преобразователя оценивалась при четырёх значениях входного напряжения:
— 2,5 В, типовой порог срабатывания защиты литиевых аккумуляторов (DW01 и т.п.),
— 3,0 В, минимальное безопасное напряжение разряда,
— 3,6 В, номинальное напряжение (наихудший вариант),
— 4,2 В, максимальное безопасное напряжение на аккумуляторе.
Забегая вперёд скажу, что я использовал в данной работе аккумуляторы без маркировки, поэтому и ориентировался на типовые значения. Для идентифицированных банок, естественно, посмотрел бы в даташите.
Выходные напряжения выбирались в диапазоне от 5 В (на случай, если захочется сделать на этом преобразователе повербанк) до 13 В (максимальное напряжение на моей модели нагрузки и соединение плат светодиодов по схеме 4Р, вот такое совпадение).
Выходной ток регулировался от 100 мА до момента «завала» выходного напряжения. Графики получились не такими гладкими, как я ожидал, но на большую статистику с усреднением у меня бы уже терпения не хватило. Так что извиняйте.На данном этапе уже можно сделать промежуточные выводы:
— эффективность преобразователя увеличивается при увеличении входного напряжения, но это ничего не даёт, т.к. оно определяется аккумулятором и не регулируется,
— эффективность уменьшается при увеличении выходного напряжения, в моём случае последовательное соединение плат со светодиодами получается чуть менее эффективным,
— наибольшая эффективность достигается при выходном токе 200…300 мА, опять же преимущества у схемы 2S2P.
Первый пункт можно было просто посмотреть в документации на MT3608
, но остальные дали повод для предварительного выбора менее «правильной» схемы 2S2P.
Ещё явно отметил, что выходное напряжение начинает уменьшаться, а температура повышаться, когда входной ток превышает 2 А. В лампе токи будут меньше, но в дальнейшем именно это значение (ну максимум 2,5 А) буду считать предельным для MT3608 без дополнительного охлаждения и при сохранении приличной эффективности. Раз уж у меня в наличии девять преобразователей, решил проверить разброс параметров. Полный повтор всех режимов полностью отбил бы у меня желание доводить работу до конца, поэтому воспроизвёл только самый интересный. Входное напряжение 3,6 В, выходное 5 В. Оценим, насколько хороши эти преобразователи для самодельных ПБ.
Красным цветом выделен преобразователь, участвовавший в предшествующих тестах. Видно, что больше ампера с преобразователей не снять (на разряженном аккумуляторе всё будет ещё хуже). Два экземпляра уже при 1,4 А ушли ниже 4,75 В (минимально допустимое значение для USB). На свежезаряженном литии можно будет и полтора ампера вытянуть, но во всём рабочем диапазоне 1А это предел для MT3608.
Вот ещё пара графиков
Как я уже говорил выше, при входном токе больше 2,5 А на выходе преобразователя начинается сильный завал параметров.
Переделка в светодиодный драйвер
Для «правильного» питания светодиодов необходим источник со стабилизацией выходного тока, а MT3608 стабилизирует напряжение. Переделку сделать не сложно. Обычно источник питания подстраивает выходные параметры на основании информации, получаемой по входу обратной связи (FeedBack). При стабилизации напряжения сигнал берётся с резистивного делителя, подключенного к выходу источника. При стабилизации тока – с шунта, включённого последовательно с нагрузкой. Есть и другие схемы (например, оба типа источников можно сделать на линейных стабилизаторах), но эти самые распространённые. Источник питания будет менять напряжение (ток) на выходе пока на входе обратной связи не будет достигнуто определённое напряжение (у MT3608 оно равно 0,6 В).Выпаяв резисторы делителя из преобразователя, сделал макет. Для проверки разных способов соединения светодиодов параллельно с шунтом поставил высокоомный делитель (схему см. ниже) с переменным резистором с удобной крутилкой, найденным в домашних запасах. Во время экспериментов спалил ещё один преобразователь. Подал питание, когда вход обратной связи не был никуда подключен (не специально, монтажный провод был оборван внутри). Лабораторник сразу ушёл в защиту по току. Опять КЗ по входу преобразователя. Вот такие нежные эти повышающие преобразователи.
На всякий случай проверил две схемы включения плат со светодиодами (2S2P и 4P).
Что? 60%?!!! WTF? Внезапно! Перемерял несколько раз. Без изменений. Режим, который по предшествующим экспериментам должен был обеспечивать эффективность около 90%, дал только 60%. Очень странно. Не должна была переделка так повлиять. Но я не стал ещё на несколько дней закапываться в подробности, т.к. победил более правильный вариант с последовательным подключением. На нём и остановился. Переменный резистор оставил, чтобы менять ток светодиодов в диапазоне от 50 до 100 % от номинального.
2*R=0,2*0,2*12=0,48 Вт, почти без запаса, что не очень хорошо). Для 100 мА рассеиваемая мощность будет 120 мВт, но я не стал менять шунт. Запас по мощности не помешает.Доработка лампы
Для доработки лампы нашёл в своих запасах несколько литиевых аккумуляторов от какой-то старой ноутбучной батареи. Взял модуль зарядки на TP4056 с защитой, который заказал у того же продавца (тоже взял десяток про запас). Для ввода питания в лампу решил использовать штатную плату с разъёмом 5,5х2,1 мм. Остальные элементы с платы можно выпаивать.Соединение элементов лампы реализовал по следующей схеме:
В крышке лампы разместил доработанный преобразователь. Выходной конденсатор перенёс на выход платы. Шунт и резисторы делителя припаял непосредственно к плате. Жёсткости выводов оказалось достаточно для надёжной фиксации. Саму плату закрепил на две стойки, которые присутствовали в конструкции крышки, но не были ранее задействованы. Платы со светодиодами соединил последовательно и дополнительно зафиксировал болтающиеся края герметиком. В монтаже максимально задействовал старые провода. Где не хватило, использовал красно-чёрный акустический провод ШВПМ 2х0,5 мм2, который купил когда-то в оффлайновом автомагазине. Теперь использую в домашних поделках для монтажа слабонагруженных силовых цепей.
На раме аккумуляторного отсека кабельными стяжками закрепил батарею из параллельно соединённых аккумуляторов, стянутых чёрной изолентой. Понимаю, что подрываю устои и разрываю шаблоны. В детстве пользовался только синей, но потом попробовал чёрную. Подсел. Теперь не могу отвыкнуть. 🙂
Там же на двухсторонний скотч приклеил плату зарядки, припаянную к аккумуляторам и старой плате, на которой кроме разъёма питания ничего не осталось. Заряжайку приклеил так, чтобы её светодиоды были направлены в дырку, через которую раньше торчал светодиод индикации зарядки.
Из двух стержней от авторучек и полиморфуса сделал импровизированный световод с рассеивателем, который воткнул туда, где раньше торчал светодиод.
Получилось даже лучше чем было. На фотографии не так эффектно, но в темноте смотрится просто космически.
После сборки лампа сразу заработала. Не имеет никаких внешних признаков доработки (не считая более наглядного индикатора зарядки). Пришлось только стереть маркировку «12 В» под разъёмом питания чтобы не вводить в заблуждение будущих пользователей.
Открыв верхнюю крышку, можно получить доступ к
Бонус
В процессе ремонта различных электронных устройств иногда возникает необходимость в востановлении или замене проприетарных (редких, не существующих в разборном варианте, вообще неизвестных) соединителей. Конечно, хорошо иметь в мастерской запас различных разъёмов и не ломать голову, но иногда проще и быстрее восстановить то, что попало в ремонт (если только это не адские варианты типа micro-hdmi) чем рыться в каталогах магазинов разыскивая непонятный коннектор, зная только его внешний вид. Далее будет рассмотрена несложная техника ремонта разъёмов с небольшим количеством контактов на примере изготовления кабеля питания для лампы. Придумано не мной, подсмотрел где-то здесь в комментариях к обзорам разъёмов.Для работы будет использован уже упомянутый выше провод 2х0,5, неразборный разъём USB-A от неизвестного устройства и древний штекер 5,5х2,1 с рассыпавшимся от времени корпусом. Разъёмы специально подобраны для демонстрации технологии. Так-то у меня в запасе лежит десяток новых каждого типа. Контакты и изоляционные элементы разъёмов должны быть целыми, без следов оплавления и деформаций. С «кривыми» разъёмами в цепях питания лучше не экспериментировать. Допускается только повреждение корпуса (он вообще не пригодится).
С разъёмов удаляются остатки корпусов. Мне попался USB-штекер от какой-то зарядки, были распаяны только контакты питания.
Заготавливается термоусадка для фиксации места ввода кабеля (она же будет выполнять роль амортизатора изгиба) и изоляции корпуса разъёма. Для небольших разъёмов можно обойтись одним куском. Не забываем заранее надеть на кабель нужные куски) Запаиваем, греем (кому чем больше нравится). Кстати, о термоусадке. Когда-то купил два набора по три метра: тонкие трубки (0.8/1.5/2.5/3.5/4.5mm) и толстые трубки (6/7/8/9/10mm). Теперь для подбора нужного диаметра просто выбираю подходящий из пучка, висящего на рабочем месте.
Полученный кабель полностью выполняет свои функции и прекрасно помещается в аккумуляторном отсеке лампы на время хранения. Выглядит не хуже покупного, радует владельца возможностью продемонстрировать
Мт 3608 повышающий преобразователь – Клуб строителей
Товар можно купить тут
Сегодня в обзоре знаменитый DC-DC повышающий преобразователь напряжения на базе микросхемы MT3608. Плата популярна среди любителей создавать что-то своими руками. Применяется в частности для построения самодельных внешних зарядных устройств (power bank).
Сегодня мы проведем очень детальный обзор, изучим все достоинства и выясним недостатки
Стоит такая плата всего 0,5$, зная, что в ходе обзора предстоят жесткие тесты, которые могут обернуться выходном из строя плат, я купил сразу несколько штук.
Плата весьма неплохого качества, монтаж двухсторонний, если быть точнее почти вся обратная сторона – масса, одновременно играет роль теплоотвода. Габаритные размеры 36 мм * 17 мм * 14 мм
Производитель указывает следующие параметры
1). Максимальный выходной ток – 2А
2). Входное напряжение: 2 В
24 В
3). Максимальное выходное напряжение: 28 В
4). Эффективность: ≤93%
Размер продукта: 36 мм * 17 мм * 14 мм
А схема представлена ниже.
На плате имеется подстроечный многооборотный резистор с сопротивлением 100кОм, предназначен для регулировки выходного напряжения. Изначально, для работы конвертора нужно покрутить переменник 10 шагов против часовой стрелки, лишь после этого схема начнет повышать напряжение, иными словами – до половины переменник крутится вхолостую.
На плате подписан вход и выход, поэтому проблем с подключением не возникнет.
Перейдем непосредственно к тестам.
1) Заявленное максимальное напряжение 28 Вольт, что соответствует реальному значению
2) Минимальное напряжение, при котором плата начинает работу – 2 Вольт, скажу, что это не совсем так, плата сохраняет работоспособность при таком напряжении, но начинает работу от 2,3-2,5 Вольт
3) Максимальное значение входного напряжения составляет 24 Вольт, скажу, что одна из 8 и купленных плат у меня не выдержила такое напряжение на входе, остальные сдали экзамен на отлично.
4) Режим короткого замыкания на выходе. Лабораторный блок питания, от которого питается источник, снабжен системой ограничения по току, при КЗ на выходе потребление с лабораторного БП составляет 5 А (это максимум, что может дать ЛБП). Исходя из этого делаем вывод, что если подключить инвертор например к аккумулятору, то при коротком замыкании последний моментально сгорит – защит от КЗ не имеет. Не имеется также зашита от перегрузки.
6) Что будет, если перепутать полярность подключения. Этот тест хорошо виден в ролике, плата попросту сгорает с дымом, притом сгорает именно микросхема.
7) Ток холостого хода всего 6мА, очень неплохой результат.
8) Теперь выходной ток. На вход подается напряжение 12 Вольт, на выходе 14, т.е разница вход-выход всего 2 Вольт, обеспечены наилучшие условия работы и если с таким раскладом схема не выдаст 2 Ампер, значит при других значениях вход-выход она этого обеспечить не может.
P.S. в ходе тестов дроссель начал попахивать лаком и в связи с этим он был заменен на более хороший, по крайней мере диаметр провода нового дросселя раза в 2 толще, чем у родного.
В случае этих тестов на вход платы подается напряжение 12 Вольт, на выходе выставлено 14
Тепловыделение на дросселе, дроссель уже заменен
Тепловыделение на диоде
Тепловыделение на микросхеме
Как видим температура в некоторых случаях выше 100 гр, но стабильна.
Нужно также указать, что в таких условиях работы выходные параметры значительно ухудшаются, что и стоило ожидать.
Как видим при выходном токе 2А, напряжение просаживается, поэтому рекомендую эксплоатировать платку при токах 1-1,2Ампер максимум, при больших значениях теряется стабильность выходного напряжения, а также перегревается микросхема, дроссель и выходной выпрямительный диод.
9) Осциллограмма выходного напряжения, где наблюдаем пульсации.
Ситуация исправиться если параллельно выходу запаять электролит (35-50Вольт), емкость от 47 до 220мкФ.(можно до 470, больше уже нет смысла)
Рабочая частота генератора около 1,5МГц
Погрешность тестов не более 5%
- Перейти в магазин
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о переделке питания древненькой радиоуправляемой машины с никеля на литий с помощью повышающего преобразователя MT3608, а также встраивание «народного» зарядного модуля прямо в машинку. Кому интересно, милости прошу под кат…
Преимущества литиевых источников питания (Li-Ion/Li-Pol) над никелевыми (NiCd/NiMH):
— высокая плотность энергии. У типичной никелевой батареи 5S 6V 700mah запасенная энергия 6*0,7=4,2Wh, а у литиевого аккумулятора 3,7V 3300mah — 3,7*3,3=12,2Wh. Как мы видим и напряжение выше, и емкость больше. И это притом, что в расчет взята сборка никеля, а не один аккумулятор
— отсутствие эффекта памяти, т.е. можно заряжать их в любой момент, не дожидаясь полного разряда (в сравнении с NiCd)
— меньшие габариты при одинаковых параметрах с NiCd/NiMH
— быстрое время заряда (не боятся больших токов заряда) и понятная индикация
— низкий саморазряд (в сравнении с NiCd и обычным никелем)
В общем, причины переделки были следующими:
— большая емкость аккумулятора и как следствие более длительное время работы без подзаряда
— встроенный зарядный модуль со сравнительно небольшим временем заряда и понятными сигналами этапов процесса (заряд/заряжено)
— отсутствие эффекта памяти, т.
е. можно заряжать в любой момент, не дожидаясь разряда аккумулятора
— наличие корректной защиты от переразряда
— перевод на встроенное универсальное ЗУ с питанием от адаптера/БП смартфона/планшета (USB/micro USB)
Итак, о переводе зарядки квадрокоптера Bayang под разъем USB я уже писал. Теперь очередь за машинкой. Переделывать будем стандартную ментовскую «линейку», купленную в оффлайне. Вот та самая машинка:
Питание стандартное для такого рода устройств – батарея NiCd аккумуляторов 5S 6V 700mah (пять последовательно соединенных пальчиков по 1,2V 700mah). Обычный никель в данном случае, похоже, такую нагрузку вытянуть не может, поэтому разработчики поставили кадмиевые аккумуляторы, способные отдавать большие токи.
Мне, можно сказать, повезло – батарейный отсек довольно большой, туда с легкостью можно впихнуть два Li-Ion аккумулятора ф/ф 18650:
Аккумулятор крупным планом:
Адаптер самый простой, рассчитанный на 6V 250ma, хотя тут бы не помешал на 500-600ma, ибо стоковым ЗУ аккум заряжается достаточно долго.
При заряде комплектным зарядным устройством нет индикации окончания заряда, да и вкупе с паразитным эффектом памяти использовать стоковые акки и ЗУ очень неудобно, а иногда и опасно, особенно детям. Никакой защиты от перезаряда нет:
Питание пульта ДУ от 9V кроны, т.е. 6S АААА – 6 минибаночек по 1,5V каждая. Возможно, руки дойдут и до пульта, но вроде как кроны пока хватает надолго, особой необходимости в переделке нет:
Итак, с описанием основных элементов и их недостатков разобрались, плавно переходим к доработке.
Два способа реализации перехода под литиевое питание:
1) Два последовательно соединенных защищенных Li-Ion аккумулятора напрямую к плате управления:
+ самый простой способ
+ высокое рабочее напряжение, а также сохранение работоспособности при практически полном разряде аккумуляторов, т.е. вся их емкость будет использоваться, даже при варианте аккумов с низким порогом разряда (2,5V)
+ отсутствие необходимости в повышающем преобразователе
– не все платы управления работают от 8,4V (две свежезаряженные банки), в некоторых случаях придется гасить вольт-полтора
– необходимо не менее двух защищенных аккумуляторов и холдеров, аккумуляторы желательны с одинаковыми параметрами (защищенные дороже незащищенных и нужны две штуки).
– невозможность/проблематичность установки встроенного модуля заряда (нужны две платки или более дорогие платы с балансировкой)
– при отсутствии модуля заряда необходимо вынимать аккумуляторы для зарядки в стороннем ЗУ (для ребенка не вариант)
Как видим, минусы довольно существенные…
2) Один или два параллельно соединенных Li-Ion аккумулятора, повышающий преобразователь MT3608 и «народная» сверхдешевая плата заряда на TP4056
+ возможность работы от одного аккумулятора
+ отсутствие необходимости в защищенных аккумуляторах (при условии использовании платы зарядки с защитой)
+ возможность встраивания платы зарядки в готовое устройство
+ возможность применять несколько разноемкостных аккумуляторов (можно запараллелить все отбраковки, которые есть в наличии)
+ полный разряд аккумулятора до конечного напряжения, т.е. использование всей полезной емкости
– более сложный способ
– дополнительные потери в преобразователе и необходимость небольшого допила повышайки для более надежной работы
– невозможность снятия больших токов с преобразователя (для мощных РУ моделек не годится)
В моем случае мне необходима была простота эксплуатации, без телодвижений с выемкой/установкой аккумуляторов, ибо это литий, поэтому я выбрал второй способ, его и рассмотрим ниже.
Необходимые компоненты для доработки и некоторый «допил»:
1) «народная» плата зарядки лития с защитой от переразряда/КЗ на основе TP4056
Плата зарядки лития с защитой от переразряда/КЗ доработки практически не требует. Объяснять принцип работы не буду, т.к. она уже обозревалась вдоль и поперек. Напомню лишь, что заряжает по стандартному алгоритму CC/CV (сначала постоянным током, затем «добивает» постоянным напряжением) током 1А (реально около 0,93А). Отключается при снижении тока до 1/10 от начального. При заряде горит красный светодиод, по окончании – синий. Зарядка отключается в районе 4,19V. Защита пропускает до 3-4А, срабатывает при снижении напряжения на банке до 2,4V.
При необходимости стабильной работы на более высоких токах – необходима допайка еще одного ключа/мосфетной сборки в параллель. При использовании платы зарядки лития с защитой TP4056 мы убиваем сразу двух зайцев, ибо не нужно лезть в батарейный отсек и в отдельном специализированном ЗУ заряжать аккумулятор, а также не нужно контролировать переразряд банки.
2) один или два Li-Ion аккумулятора 3,7V
Cгодятся любые, т.к. потребление данной машинки в среднем около 1,5А, т.е. применение высокотоковых аккумуляторов здесь не обязательно. Желательно использовать аккумуляторы с заниженным порогом разряда в 2,5V – современные высокоемкие банки Sanyo/Panasonic/Samsung/LG. Народные Sanyo/Samsung 2600mah не очень подходят к данной платке, т.к. имеют несколько «завышенный» порог разряда. Я использовал банку Sanyo NCR18650BF 3350mah из ПБ Xiaomi 10000mah, о нетипичном применении которого писал в этой статье. Небольшая трудность – подпайка питающих проводов к контактам платы. Если заморачиваться не хочется, то можно приделать одно/двухслотовый холдер/бокс 1х18650:
Тогда при наличии специализированного ЗУ можно колхозить и без платы заряда, т.к. с легкостью можно достать аккумуляторы. Но если использовать будет ребенок – лучше посмотреть вариант со встроенным модулем заряда.
Если приобретать холдеры нет желания или места для них недостаточно, то придется подпаивать провода к клеммам аккумулятора, это очень просто. Желательно иметь паяльник 60-80Вт и активный флюс – паяльная или ортофосфорная кислота, которая покупается в магазинах электрики. Достаточно немного капнуть флюса на контакты, набрать жалом паяльника припой и прижать к контактам (не перегреваем!). Желательно протереть место пайки спиртиком, чтобы остатки флюса ничего не разъедали в дальнейшем. Далее просто припаиваем провода и все. В итоге получается что-то типа этого:
3) повышающий преобразователь MT3608
Уже достаточно широко расписан и вдоль, и поперек. Отмечу только, что из-за неправильной разводки платы (тонкая длинная дорожка), на выходе присутствуют большие высокочастотные пульсации, хотя со стоковым вариантом машинка работает без проблем.
Благодаря уважаемым электронщикам, было найдено очень простое решение проблемы – подпайка на выходе сглаживающих керамических конденсаторов, емкостью 10-22 мкф рассчитанных на напряжение не менее 16V. Т.к. в закромах я нашел только кондеры по 1мкф, то припаял 3 штуки в параллель. Для этого сначала сдираем покрытие дорожек, лудим получившуюся полоску и затем просто подпаиваем кондеры:
По желанию можно подпаять еще электролитический конденсатор 100-220 мкф на напряжение не менее 16V.
Теперь, когда все компоненты в наличии и при желании доработаны, собираем все воедино по следующей схеме:
Получается что-то вроде этого:
Как видим, повышающий преобразователь с легкостью поднимает напряжение с 3,36V до 6,14V. С таким низким входным максимум можно выжать около 20V, хотя при большем входном, на выходе можно получить до 28V:
Отрегулировав нужное среднее выходное напряжение на уровне 7V, можно приступать к сборке. Для начала взглянем на внутренности машинки:
Внутри типичный «Китай» – все провода тонкие и всё держится на соплях. Питающие провода от аккумулятора и преобразователя лучше заменить на более качественные большего сечения – будет меньшая просадка напряжения под нагрузкой (в идеале МГТФ). Плату зарядки пристраиваем так, чтобы к ней был легкий доступ: либо под днищем машинки, либо как я – за боковой дверцей, тем более там в корпусе есть подходящий фигурный вырез для лучшего удержания платки. Не забываем вырезать рядом небольшое отверстие для индикации – прямо напротив светодиодов. Преобразователь ставим рядом:
Более детально:
Для большей надежности обе платы, а также некоторые «сопли» клеим термопистолетом, который покупается в фикспрайсе за полтинник:
Получается довольно аккуратно:
Сам аккумулятор оставляем в батарейном отсеке. Для предотвращения бултыхания аккумулятора кладем рядом пупырку или изолон:
Собираем машинку и проверяем работоспособность. При зарядке красный цвет – заряд, синий заряжен:
Запускаем – все летает.
Работы на пару часов, даже появилась «пробуксовка» колес на линолеуме, :-)…
Итого: при небольших телодвижениях мы имеем увеличенное в несколько раз время работы машинки, более простые условия обслуживания и некоторую стандартизацию, ибо стоковый зарядник отправлен на покой, а его заменит универсальный адаптер/БП от смартфона/планшета. Данные комплектующие стоят копейки, особенно если заказывать по 5-10 шт, имеют хорошие ТТХ, поэтому рекомендую!
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
При конструировании более менее сложных устройств можно столкнуться с тем, что различные узлы разрабатываемых конструкций требуют разного напряжения питания, в такой ситуации рационально использовать готовые DC-DC преобразователи, чтобы от одного источника тока получать несколько значений напряжения. К подобному типу относится повышающий преобразователь напряжение MT3608. Данный преобразователь был куплен на Ru.aliexpress.com
Повышающий преобразователь MT3608 на Али
Конструктивно преобразователь представляет собой печатную плату размером 37 х 17 мм, масса устройства 4,7 г.
Преобразователь напряжения MT3608 — плата модуля
Согласно данным предоставляемым продавцом повышающий преобразователь может эксплуатироваться в диапазоне входных напряжений от 2 до 24 В, при этом выдавая на выходе напряжение от 5 до 28 В, заявленный КПД преобразования 96%, максимальны ток нагрузки составляет 2 А. Напряжения регулируется при помощи многооборотного подстроечного резистора.
Испытания модуля инвертора
Устройство было протестировано под нагрузкой в качестве, которой использован резистор ПЭВ-25 510 Ом и на холостом ходу. В качестве источника тока применена батарея из двух последовательно включенных гальванических элементов типоразмера АА.
Схема испытания модуля
Таблица 1 Испытания модуля SX1308 с нагрузкой ПЭВ-25 510 Ом
| Входной ток, мА | Входное напряжение, В | Выходное напряжение, В |
| 7,01 | 3,03 | 3,02 |
| 12,36 | 3,02 | 4,02 |
| 18,6 | 3,01 | 5,03 |
| 27,0 | 3,00 | 6,04 |
| 36,7 | 2,99 | 7,03 |
| 49,7 | 2,97 | 8,09 |
| 63,6 | 2,95 | 9,04 |
| 80,9 | 2,92 | 10,01 |
97. 7 | 2,89 | 11,02 |
| 120,8 | 2,86 | 12,09 |
| 145,7 | 2,82 | 13,05 |
| 179,0 | 2,77 | 14,10 |
| 170 | 2,76 | 15.00 |
| 200 | 2,72 | 16,01 |
| 250 | 2,62 | 17,01 |
| 310 | 2,58 | 18,04 |
Данные полученные при испытании устройства на холостом ходу приведены в таблице 2, видно, что при росте выходного напряжения от 3 до 29 В, ток потребляемый преобразователем возрос от 0,4 до 4 мА. Также следует отметить, что наблюдался нагрев на холостом ходу при подъеме выходного напряжения выше 24 В.
Таблица 2 Испытания модуля MT3608 на холостом ходу
| Входной ток, мА | Входное напряжение, В | Выходное напряжение, В |
| 0,36 | 3,04 | 3,05 |
| 0,47 | 3,04 | 4,02 |
| 0,59 | 3,04 | 5,02 |
| 0,76 | 3,04 | 6,02 |
| 0,83 | 3,04 | 7,01 |
| 0,95 | 3,04 | 8,00 |
| 1,08 | 3,04 | 9,07 |
| 1,20 | 3,04 | 10,03 |
| 1,31 | 3,04 | 11,07 |
| 1,42 | 3,04 | 12,04 |
| 1,54 | 3,04 | 13,04 |
| 1,66 | 3,04 | 14,03 |
| 1,80 | 3,04 | 15,05 |
| 1,93 | 3,04 | 16,09 |
| 2,03 | 3,04 | 17,04 |
| 2,16 | 3,04 | 18,04 |
| 2,31 | 3,04 | 19,10 |
| 2,47 | 3,04 | 20,1 |
| 2,61 | 3,04 | 21,1 |
| 2,74 | 3,04 | 22,0 |
| 2,90 | 3,04 | 23,1 |
| 3,04 | 3,04 | 24,0 |
| 3,22 | 3,04 | 25,1 |
| 3,38 | 3,04 | 26,1 |
3. 53 | 3,04 | 27,0 |
| 3,73 | 3,04 | 28,0 |
| 3,95 | 3,04 | 29,0 |
В целом данный модуль напоминает по своим характеристикам повышающий преобразователь SX1308, но, судя по данным измерения, отличается от него несколько большим КПД и гораздо меньшим током холостого хода, не уступая последнему в диапазоне преобразования напряжения и номинальном токе нагрузки. Обзор подготовил Denev.
cxema.org – Доработка преобразователя MT3608
Преобразователь MT3608 самый популярный среди DC-DC преобразователей, стоит копейки, обладает неплохими характеристиками. Платка довольно экономичная, ток холостого хода составляет около 1-1,5мА, но все зависит от источника питания.
Этот преобразователь многие дорабатывают, уменьшая пульсации, как правило доработка касается только входной и выходной части, добавлению сглаживающих конденсаторов и так далее.
Предлагаю вам свой вариант доработки данного преобразователя, которая позволит:
- резким образом снизить ток холостого хода;
- преобразователь никак не будет бояться коротких замыканий и перегрузки.
Очень часто преобразователь такого типа радиолюбители используют для питания мультиметра, от низковольтного источника, это делается для экономии средств на батареи типа 6F22, но в режиме простоя 1-1,5мА тока это очень много, мой вариант позволит снизить ток холостого хода 60 микроампер!!! это позволит оставлять преобразователь включенным сколько угодно, он почти ничего не потребляет.
Рассмотрим исходную схему преобразователя тут нужно обратить внимание на 4-ый вывод микросхемы
Это вывод управления преобразователем, в исходной схеме он замкнут с плюсом питания, если же замкнуть с массой, то преобразователь выключается и на выходе будет то напряжение, которое на входе, минус падение на переходе диода.
Доработка заключается в отсоединении 4-го вывода микросхемы от плюса источника питания, подключение его через резистор 50кОм на минус питания. На выход преобразователя подключаем датчик тока, в виде резистора и маломощный транзистор прямой проводимости, коллектор которого так же подключен к 4-му выводу микросхемы.
На этой плате 4-ый вывод замкнут с 5-ым, разъединить их можно лезвием канцелярского ножа или иголкой.
Как это работает. Если вывод 4 замкнут на массу, преобразователь выключен и потребляет от источника мизерный ток в 60мкА, но на его выходе есть напряжение, которое ровно напряжению питания.
Если на выход подключается нагрузка, то образуется падение напряжения на датчике тока, этого падения достаточно, чтобы сработал транзистор. По открытому переходу транзистора плюс питания поступает на вывод 4 микросхемы, в следствии чего преобразователь запускается и на выходе получаем повышенное напряжение. То есть, если на выходе отсутствует нагрузка, преобразователь выключен, если подключаем нагрузку, преобразователь автоматически запускается. Если нагрузка потребляет очень маленький ток, например мультиметр, то стоит увеличить сопротивление резистора иначе падения на датчике тока может быть недостаточным для срабатывания транзистора и последующего запуска преобразователя.
Резистор также ограничивает максимальный выходной ток, ток ограничения напрямую зависит от сопротивления резистора и установленного на выходе преобразователя напряжения.
В схему можно добавить делитель напряжения, это даст возможность регулировать срабатывание транзистора т.к. данным делителем можно менять напряжение смещения транзистора.
Транзистор желательно ставить с большим коэффициентом усиления, например составные. Это даст возможность уменьшить сопротивление резистора, а следовательно и потери на нем. Мощность резистора тоже нужно подобрать в зависимости от тока выходной нагрузи.
Единственным недостатком схемы является резистор, на нем как уже сказал будут потери в зависимости от мощности подключаемой нагрузки и сопротивления резистора, чем меньше сопротивление – тем меньше он будет греться, но если снизить сопротивление очень сильно, то транзистор может не сработать.
Повышающая плата MT3608, повышающий потенциал, модуль питания, повышающий максимальный выход, 28 в, 2 А, Регулируемый вход, 12 В, 24 В постоянного тока, регулировка|Трансформаторы|
информация о продукте
Характеристики товара
- Название бренда: Dmyond
- Количество обмоток: Автотрансформатор
- Номер модели: Adjustable Power Converter Module
- Индивидуальное изготовление: Да
- Фаза: Одиночный
- Структура обмотки: Other
- Применение: electronic
отзывах покупателей ()
Нет обратной связи
MT3608 Мини-регулируемый модуль повышения напряжения постоянного и переменного тока
Описание
Миниатюрный регулируемый усилитель постоянного и постоянного тока MT3608 – это недорогой модуль, который может повышать входное напряжение от 2,5 до 24 В до выходного напряжения от 5 до 28 В при силе тока до 1,5 А.
- MT3608 Миниатюрный регулируемый модуль повышения напряжения постоянного тока
- Малый размер Преобразователь
- MT3608 IC
- Регулируемое выходное напряжение с помощью регулировочного потенциометра
- Превосходное регулирование нагрузки и напряжения
- Выходной ток до 1.5A
- Диапазон входного напряжения от 2,5 до 24 В
- Диапазон выходного напряжения от 5 до 28 В
Повышающие преобразователи постоянного тока в постоянный повышают входное напряжение до более высокого напряжения, а также понижают доступный ток, поскольку модуль не может выдавать больше мощности, чем вводит.
Этот повышающий преобразователь регулируется и способен выдавать напряжение в диапазоне от 5,0 до 28 В при непрерывном токе до 1,5 А в зависимости от настроек входного / выходного напряжения, причем 1 А доступен для большинства настроек.
Поскольку это повышающий преобразователь, входное напряжение должно быть ниже выходного напряжения.
Устройство может использовать керамические конденсаторы большой емкости с низким ESR, а не электролитические колпачки, что позволяет избежать долговременного старения и способствует компактной упаковке.
Микросхема преобразователя MT3608 имеет встроенные функции ограничения тока и температуры для безопасного отключения устройства при слишком сильном воздействии.
Регулировка напряжения
Модуль имеет многооборотный потенциометр для регулировки выходного напряжения.
Поворот потенциометра по часовой стрелке снижает выходное напряжение, а поворот против часовой стрелки увеличивает выходное напряжение.
Верхний предел диапазона регулировки будет зависеть от входного напряжения и нагрузки. Например, при входе 9 В при 1 А верхний предел напряжения будет примерно 20 В.
Соединения модулей
Это компактные платы с 4 площадками для пайки для подключения.
- VIN + = Входное напряжение
- VIN- = Земля
- VOUT + = выходное напряжение
- VOUT- = Земля.Подключен к VIN- на модуле
Обратите внимание на то, что расположение выводов расположено не по центру 0,1 ″.
РЕЗУЛЬТАТЫ ОЦЕНКИ:
По цене это достойные модули, которые можно использовать в ряде некритичных приложений. Они работают лучше всего, когда выходной ток находится на нижнем конце диапазона, например 500 мА или около того. При попытке получить более высокий ток от модуля регулирование напряжения и нагрузки может стать плохим, и в этом случае модуль будет работать лучше всего при достаточно стабильной нагрузке и входном напряжении.
Напряжение пульсаций – Измерено при типичном напряжении 500 мВ. Он может значительно выиграть от добавления конденсатора фильтра большой емкости на выходе. В одном наихудшем тестовом случае конденсатор на 100 мкФ снизил пульсацию с 0,9 В до 30 мВ
Регулировка напряжения – Когда выход настроен на 12 В и нагрузку 500 мА, изменение входного напряжения в диапазоне 5 – 9 В привело к изменению выходного напряжения на 0,11 В.
Регулировка нагрузки – С входом 5 В и выходом, настроенным на 12 В, с изменением нагрузки в диапазоне 0.0–0,5 А приводит к изменению выходного напряжения на 0,17 В. Дальнейшее увеличение нагрузки до 1А привело к падению 1,3В
Эти модули потребляют 1 мА или около того в режиме ожидания, поэтому при использовании с аккумулятором они могут разрядить аккумулятор, когда они не используются, если он не отключен.
ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:
- Проверено
- Выход установлен на 12В
- Проверено под нагрузкой 5 В на входе, 12 на выходе при 500 мА
- Упакован в высококачественный герметичный пакет ESD для защиты и удобства хранения.
ДАЛЬНЕЙШИЕ ЧТЕНИЯ
Для получения дополнительной информации о преобразователях постоянного тока в постоянный, см. Нашу страницу «Обзор преобразователя постоянного тока » .
Примечания:
- Обязательно правильно подключите входные и выходные соединения перед подачей питания, чтобы избежать возможного повреждения модуля.
- При более высоких токовых нагрузках компоненты могут сильно нагреваться, поэтому будьте осторожны при обращении.
Технические характеристики
| Максимальные характеристики | ||
| V IN | Входное напряжение | 2.5 – 24В |
| I O | Максимальный выходной ток (пик) | 1.5A |
| Эксплуатационные характеристики | ||
| В О | Диапазон выходного напряжения | 5 – 28В |
| I O | Выходной ток (макс. Продолжительный) | 1.0A (рекомендуется) |
| Частота переключения | 1.2 МГц | |
| Пульсация на выходе | 500 мВ (типичное измерение) | |
| КПД | Зависит от нагрузки | До 92% |
| Гальваническая развязка | Неизолированный | |
| Размеры | Д x Ш x В | 37 x 17 x 7 мм (1,5 x 0,7 x 0,28 дюйма) |
| Лист данных | MT3608 IC |
ток – MT3608 сильно нагревается только ручка 1A
У меня такая же плата.Я подключил его к источнику питания, установленному на 4,1 В, отрегулировал выход усилителя на 5,60 В и подключил 5,6 Ом; Резистор 10Вт.
Выходной сигнал оставался стабильным на уровне 5,60 В, а входной ток увеличился до 1,56 А. Через 6 минут температура чипа стабилизировалась на уровне 39 ° C, согласно моему инфракрасному термометру, на 23 ° C выше температуры окружающей среды. Температура индуктора была 41 ° C, диода – 42 ° C, а нагрузочного резистора – 112 ° C!
4,1 В * 1,56 А = входная мощность 6,4 Вт, поэтому эффективность преобразования составила 5,6 Вт / 6,4 Вт = 87,5%.
Так что эта плата должна без проблем делать то, что вы от нее просите.Однако, если входное напряжение падает, ток должен увеличиваться, чтобы получить требуемую мощность, и может пострадать эффективность. При 3,7 В мой блок потреблял 1,8 А, и его эффективность упала до 84%.
При таких относительно низких напряжениях и больших токах любые потери в проводке или разъемах могут ухудшить ситуацию. Я использовал толстые провода и сверхмощные разъемы и измерял напряжения непосредственно на выводах платы. Я также поместил конденсаторы 22 мкФ на вход и выход, чтобы уменьшить пульсации напряжения.
Прежде чем перекладывать вину на свою доску, вы должны учесть две вещи: –
Повышение до более высокого напряжения требует большей мощности для того же выходного тока и, следовательно, более высокого входного тока.Более высокий ток вызывает большее падение напряжения в проводке и разъемах (а также внутри самого усилителя), что затрудняет его работу.
Когда входное напряжение падает, микросхема потребляет больше тока для компенсации, но это может привести к еще большему падению входного напряжения. Если источник питания слишком слаб, чтобы обеспечить требуемую мощность, усилитель будет продолжать попытки потреблять больше тока, пока не достигнет максимума.
18650 Литий-ионные элементы имеют типичное «коленное» напряжение в конце разряда ~ 3.4 В (это может запустить при 4,1 В, но это не продлится долго). Чтобы получить максимальную полезную емкость вашей батареи, бустер должен работать до этого напряжения, и вам необходимо снизить входные потери с помощью короткой проводки и соединений с низкими потерями.
В таблице данных MT3608 показан только выходной ток до 1 А при 5 В, и вам может потребоваться коэффициент усиления, аналогичный показанному на кривой от 3 до 5 В (где эффективность быстро снижается при 1 А). Поэтому, несмотря на то, что он был рассчитан на 2А, в этих условиях я думаю, что 1А является более реалистичным максимумом.
Повышающий преобразователь постоянного тока, 5-28 В, 2 А
GRobotronics σέβεται και προστατεύει τον καταναλωτή απο τυχόν ελλατωματικά προϊόντα και απο αγορ στιςενσιενσντις οποί. Ροσπαθούμε να παρουσιάσουμε τα προϊόντα μας όσο καλύτερα και αναλυτικότερα γίνεται μέσω εικνων και κρι. Επιστροφές γίνονται δεκτές μόνο όταν τηρούνται οι παρακάτω όροι και έπεατα απο συνενόηση μεαε000 .
Οι παρακάτω όροι ισχύουν μόνο για ηλεκτρονικές αγορές (εξαιρούνται οι παραγγελίες που έχουν σαν τρόπο αποστολής την παραλαβή απο το κατάστημα) μέσω του ηλεκτρονικού μας καταστήματος βάση της Ευρωπαικής Οδηγίας 2011/83 / ΕΕ. Για αγορές που πραγματοποιούνται απο το δίκτυο των καταστηματών μας ισχύουν οι όροι επιστροφών που θα βρείτε αναρτημένους στο κάθε κατάστημα ή στο παραστατικό πώλησης.
ροι Επιστροφών
- α προϊόντα θα πρέπει να είναι στην αρχική τους συσκευασία όπως ακριβώς τα παραλάβατε.
- εξωτερική και εσωτερική συσκευασία τους να είναι άψογη.
- ημερομηνία παραλαβής των προϊόντων να μην έχει υπερβεί τις 14 ημερολογιακές ημέρες.
- ο προϊόν που θα επιστρέψετε να συνοδεύεται απο το ανάλογο παραστατικό και το παραστατικό αγοράς.
- Отправить запрос
- Για οποιαδήποτε επιστροφή θα πρέπει να έχει προηγηθεί συνεννόηση με την εταιρεία μας και να έχει σταλεί σε εμάς το απαραίτητο έγγραφο εντός 14 ημερολογιακών ημερών.
- Отправить запрос
στος Επιστροφών
- Σε περιπτώσεις οπου παραλάβατε προϊόν ελλατωματικό:
(по 14 дней / по горизонтали):
πιστρέφετε το προϊόν με έξοδα τα οποία αναλαμβάνει η εταιρείας μας.
Το προϊόν ελέγχεται απο τον κατασκευαστή και πραγματοποιείται αντικατάσταση ή επισκευή. Ο προϊόν στέλνεται πίσω με ξοδα τα οποία αναλαμβάνει εξίσου на εταιρεία μας ( μνο με κούριερ ACS ).
- Σε περιπτώσεις που το προϊόν που παραλάβατε σταμάτησε να λειτουργεί εν είναι στην εγγύη12ση: 900
πιστρέφετε το προϊόν με έξοδα τα οποία χρεώνεστε εσείς (καταναλωτής). Το προϊόν ελέγχεται από τον κατασκευαστή. Πειτα απο την επισκευή ή αντικατάσταση του στέλνεται πίσω σεσάς με έξοδα τα οποία αναλαμβάνει ηεταιρεία.
- Σε περιπτώσεις που παραλάβατε προϊόν και επιθυμείτε την επιστροφή του και επιστροφή χ 9000μάτν
(по 14 дней / по горизонтали):
πιστρέφετε το προϊόν ακολουθώντας τους όρους επιστροφών και η χρέωση των μεταφορικών επιβαρύνειτον ον.Πιστρέφεται λη η αξία της παραγγελίας εκτός απο πρόσθετες αξίες όπου προέκυψαν έπειτα απο αίτημαάτη π. (π.χ. Επιπλέον χρεώσεις απο παραδόσης Σαββάτου)
- Σε περιπτώσεις όπου παραλάβατε προϊόν και επιθυμείτε την επιστροφή του και αντικατάσταση απο12 κά
(за 14 дней / за месяц):
Επιστρέφετε το προϊόν ακολουθώντας τους όρους επιστροφών και η χρέωση των μεταφορικών για την επιστροφή του και την αποστολή νέου επιβαρύνει τον πελάτη.
– Купить mt3608 с бесплатной доставкой на AliExpress
Отличные новости !!! С mt3608 вы попали в нужное место. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ mt3608 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили mt3608 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в mt3608 и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mt3608 по самой выгодной цене.
Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Повышающий преобразователь постоянного тока в постоянный, MT3608 – Kit-Amp
Модуль повышающего преобразователя постоянного тока в постоянный предназначен для приема напряжения до 28 вольт и тока нагрузки до 2 ампер от источников питания с более низким напряжением.Представленный модуль повышающего DC / DC преобразователя DC / DC собран на базе микросхемы MT3608, за которую модуль получил одноименное название. На вход модуля (далее МТ3608) можно подать напряжение от 2 до 24 вольт, которое будет увеличено до 5-28 вольт соответственно. Требуемое напряжение на выходе устройства устанавливается с помощью многооборотного подстроечного резистора, его сопротивление 100 кОм. Подключив преобразователь MT3608 к вашему устройству, вам нужно повернуть регулировку подстроечного резистора примерно на 10 оборотов против часовой стрелки.После этого модуль начнет увеличивать напряжение. Установите нужное вам значение. Плата модуля MT3608 имеет знак входа и выхода, поэтому проблем с подключением не возникнет.
Повышающий преобразователь постоянного тока в постоянный ток MT3608 может использовать солнечную батарею, аккумулятор или источник питания переменного / постоянного тока с выходным напряжением от 2 до 24 вольт в качестве источника питания. Генератор модуля работает на частоте около 1,5 МГц. Рекомендуется, чтобы выходное напряжение преобразователя превышало входное напряжение как минимум на 2 вольта.Это необходимо для правильной работы преобразователя. Для сглаживания пульсаций выходного напряжения может быть установлен электролитический конденсатор емкостью 1000-4700 мкФ
| Встроенная защита | № |
| КПД | ≥93% |
| Входное напряжение, максимальное (постоянное) DC | 24 В |
| Входное напряжение, минимальное (постоянное) DC | 2В |
| Выходное напряжение, максимальное (постоянное) DC | 28V |
| Выходное напряжение, минимальное (постоянное) DC | 5V |
| Размер | 37,2х17,3мм |
| Максимальный ток | 2A |
| Тип преобразователя | DC-DC |
Купить Модуль DC-DC Step Up MT3608 в Интернете по самой низкой цене в Индии
Описание
MT3608 2A Max DC-DC Step Up Power Module Booster Power Module – это недорогой модуль, который может повышать входное напряжение от 2 до 24 В до выходного напряжения от 5 до 28 В при токе до 2 А.
DC-DC повышают входное напряжение до более высокого напряжения, а также понижают доступный ток, поскольку модуль не может выдавать больше мощности, чем его входы.
Этот повышающий преобразователь регулируется и способен выдавать напряжение в диапазоне от 5,0 до 28 В при непрерывном токе до 1,5 А в зависимости от настроек входного / выходного напряжения, причем 1 А доступен для большинства настроек.
Поскольку это повышающий преобразователь, входное напряжение должно быть ниже выходного напряжения.
Устройство может использовать керамические конденсаторы большой емкости с низким ESR, а не электролитические колпачки, что позволяет избежать долговременного старения и способствует компактной упаковке.
Микросхема преобразователя MT3608 имеет встроенные функции ограничения тока и температуры для безопасного отключения устройства при слишком сильном воздействии.
Регулировка напряжения:
Модуль имеет однооборотный потенциометр для регулировки выходного напряжения.
Поворот потенциометра по часовой стрелке снижает выходное напряжение, а поворот против часовой стрелки увеличивает выходное напряжение.
Верхний предел диапазона регулировки будет зависеть от входного напряжения и нагрузки. Например, при входе 9 В при 1 А верхний предел напряжения будет примерно 20 В.
Соединения модулей
Это компактные платы с 4 площадками для пайки для подключения.
- VIN + = Входное напряжение
- VIN- = Земля
- VOUT + = выходное напряжение
- VOUT- = Земля.Подключен к VIN- на модуле.
Размеры колодки:
Примечание:- Входное напряжение не должно превышать максимальное входное напряжение.
- Пиковый выходной ток не более 2А для ввода и вывода.
- Обратите внимание, что выходное напряжение должно быть выше, чем входное напряжение .
Характеристики:
- Эффективность до 93%.
- Может подавать хороший ток.
- Недорогой модуль преобразователя.
- Легко настроить, чтобы получить желаемое увеличение напряжения.
В комплект входит:
1шт MT3608 2A Max DC-DC повышающий модуль питания.
15 дней гарантииНа этот товар распространяется стандартная гарантия сроком 15 дней с момента доставки только в отношении производственных дефектов. Эта гарантия предоставляется клиентам Robu в отношении любых производственных дефектов.Возмещение или замена производятся в случае производственных дефектов.
Что аннулирует гарантию:
Если продукт подвергся неправильному использованию, вскрытию, статическому разряду, аварии, повреждению водой или огнем, использованию химикатов, пайке или каким-либо изменениям.
Поиск электронных компонентов и запчастей
Усилители
Аналоговые ИС
Аккумуляторные изделия
Зуммеры, динамики и микрофоны
Кабели и провода
Конденсаторы
Разъемы
Кристаллы
Совет по развитию / Совет по проверке программ
Диоды
ИС драйвера
ИС встроенной периферии
Встроенные процессоры и контроллеры
Фильтры
Функциональные модули
Предохранители
Оборудование и прочее
Катушки индуктивности, дроссели и трансформаторы
ИС интерфейса
Логические ИС
Память
Двигатель
Оптопары, светодиоды и инфракрасный порт
ИС управления питанием
Кнопочные переключатели и реле
RF и радио
Резисторы
Датчики
Инструменты и аксессуары
Транзисторы
прочие
