Обзор цифрового мультиметра APPA 107N

Измерительное оборудование APPA славится долгой безотказной работой, часто эксплуатируется в условиях промышленных предприятий с высокими уровнями запыленности и влажности. В обычных бытовых  условиях, например, на столе радиоинженера, приборы APPA также можно увидеть достаточно часто, так как в ассортименте фирмы имеются и многофункциональные модели с повышенной точностью измерений. Об одном представителе подобных приборов – профессиональном цифровом мультиметре APPA 107N – пойдет речь ниже.

Вся сотая серия мультиметров APPA  позиционируется производителем как высокозащищенные приборы с богатым функциональным оснащением, наличием порта ввода-вывода RS-232, что позволяет мультиметру обмениваться информацией с «внешним миром», например, с компьютером. Под высокой защищенностью следует понимать, во-первых, защиту внутренней электронной начинки прибора от пыли и влаги (класс IP64), во-вторых, наличие мягкого чехла дает мультиметру больше шансов остаться невредимым при падении с высоты.

Модель 107N является предпоследней (по номеру) в своей сотой серии. От самой старшей 109-й модели она отличается только меньшей памятью встроенного регистратора и отсутствием в комплекте кабеля передачи данных, зато существенно выигрывает в цене. Счастливые обладатели сто седьмой модели, которым не требуется подключать прибор к компьютеру (такая возможность появляется с приобретением дата-кабеля) и достаточно шести тысяч ячеек регистратора (что является весьма внушительной цифрой), могут условно считать, что у них лучшая модель сотой линейки приборов.

Технические характеристики цифрового мультиметра APPA 107N.

Таблица 1. Основные измерительные возможности и уровень погрешностей.

Таблица 2. Функциональное оснащение и прочие характеристики.

Комплект поставки и внешний вид.

Продукт поставляется в картонной коробке, внутри которой компактно упакованы: мультиметр в защитном чехле, измерительные щупы, температурный датчик, ремень для переноски, два зажима типа «крокодил» и инструкции по эксплуатации.

Упаковка мультиметра.

Комплект поставки мультиметра.
Слева-направо: температурный датчик, крокодилы, ремень, щупы, мультиметр в защитном чехле, инструкции.

Мультиметр на подставке.

Защитный внешний чехол съемный, выполнен из мягкого резиноподобного материала. Сзади чехла имеется угловой упор-подставка, позволяющая установить прибор на столе под углом около 45°, а так же присутствуют отливы для удобного крепления щупов при транспортировке. При снятии защитного чехла, открывается доступ к отсеку с элементом питания – одной девятивольтовой батарейке типа «Крона». Углового упора на корпусе прибора не предусмотрено, поэтому расположить мультиметра под углом при снятом чехлом увы не получится.

Прибор со снятым чехлом. Сзади имеются две фрикционные полоски черного цвета.

Вид на правый торец прибора (фото слева).
Открытый отсек с элементом питания (фото справа).

Качество комплектных измерительных щупов на высоте. Провода щупов монолитно заделаны в штекер и в ручку. Контактные иглы щупов снабжены съемными колпачками, которые позволяют закрыть или открыть боковую поверхность иглы. Провода имеют хорошую гибкость, их длина около 140 см.

Комплектные измерительные щупы.

Два зажима типа «крокодил», входящие в комплект поставки, тоже оставляют приятное впечатление. Они полностью изолированы от случайных прикосновений к внутренним металлическим элементам, надежно цепляются за провод сечением до 10 кв.мм.

Комплектные “крокодилы”.

Комплектный датчик температуры.

Работа мультиметра.

Экран APPA 107N вполне обычный – типовой жидкокристаллический, средних размеров с хорошей контрастностью и включаемой вручную подсветкой. Помимо цифровых и буквенных знакомест, экран имеет 42-сегментную линейную (аналоговую) шкалу, что позволяет увидеть быстрые изменения измеряемой величины. Частота обновлений числовых показаний на экране стандартная – 2 измерения в секунду, аналоговая шкала обновляется 12 раз в секунду.

Подсветка экрана.

Органы управления мультиметра.

Сто седьмой APPA умеет измерять переменный и постоянный ток до 10 А, переменное и постоянное напряжение до 750 В и 1000 В соответственно, частоту до 1 МГц, сопротивление до 2 ГОм, емкость до 40 мФ, температуру от -200 до 1200 °C. Последние три  – сопротивление, емкость и температура – выгодно отличаются высокими диапазонами измерений. Как обычно и бывает, при таких замечательных характеристиках производитель решает на оснащать мультиметр функцией измерения индуктивности. К основным измерительным возможностям также можно отнести: измерение сопротивления низким напряжением (0,6 В), измерение коэффициента заполнения %DF (величина обратная скважности), проверку диодов и звуковую проверку целостности соединения. По результатам экспериментов с электролитическими конденсаторами, прибор показал достойную скорость измерения емкости.

Таблица 3. Скорость измерения емкости (получено экспериментально).

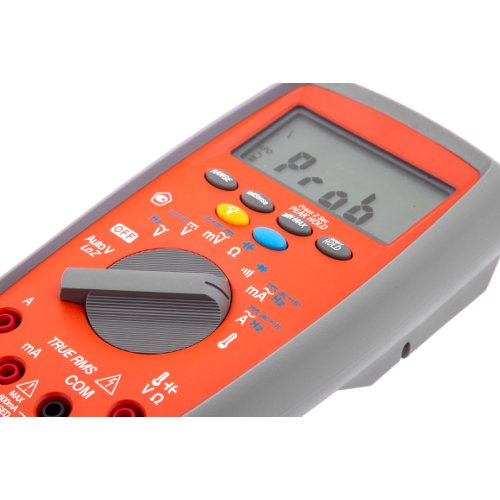

Реакция мультиметра на неправильное подключение измерительных щупов (Beep Guard) – на экране появляется надпись “Prob”, зуммер издает постоянный звуковой сигнал.

Важной особенностью прибора является наличие встроенного регистратора данных, что позволяет в автоматическом режиме сохранять в памяти прибора текущее значение на экране. Интервал сохранения в секундах выбирается из двенадцати возможных: 0.5, 1, 10, 30, 30, 120, 180, 240, 300, 360, 480, 600. Для управления регистратором на передней панели прибора есть переназначаемые функциональные клавиши с обозначениями красного цвета. При наличии кабеля передачи данных, память регистратора можно скачать на компьютер.

К другим, более распространенным, функциям 107-й модели можно отнести: автоматическое удержание показаний на экране (в т.ч. и пиковых значений), определение минимума/максимума/ среднего значения, относительные измерения, измерение dB/dBm, сохранение в ручном режиме в память прибора до 1000 значений с возможностью последующего просмотра (кнопки «STORE», «RECALL»).

В заключение отметим, что подопытный мультиметр оставил положительное впечатление благодаря высокому качеству сборки, защитой по IP64, наличию регистратора данных, низкой заявленной погрешности измерений и высокими диапазонами измерений некоторых величин. Немного огорчило отсутствие функции измерения индуктивности, низкий предел измерения частоты (всего до 1 МГц), а так же невозможность угловой установки мультиметра со снятым защитным чехлом. Цена мультиметра APPA 107N традиционно высокая, как и для всей продукции этого производителя.

Скачать руководство по эксплуатации (инструкцию) цифрового мультиметра APPA 107N/109N. [689 Кбайт, pdf-файл]

Поверка мультиметра цифрового APPA-107, APPA-107N, APPA-109, APPA-109N – Реестр 20085-05 – Методика поверки – Свидетельство об утверждении – РЦСМ

Назначение: для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, емкости, частоты, а также температуры совместно с внешней термопарой.

Области применения: техника связи, измерительная техника, электроника и электротехника.

Взамен № 20085-00. Заменен в 2011 г. на 20085-11

Поверка мультиметра цифрового APPA-107, APPA-107N, APPA-109, APPA-109N

Мультиметры представляют собой портативные измерительные приборы, выполненные в специальном ударопрочном корпусе. Принцип действия основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется центральным переключателем. Функциональные клавиши служат для выбора специальных функций измерения. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем линейную шкалу, линейную шкалу с центральной нулевой отметкой и цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.

Мультиметры оснащены функциями регистрации максимальных, минимальных и относительных величин.

Мультиметры АРРА-107; APPA-107N; АРРА-109; APPA-109N имеют функцию «цифрового регистратора», позволяющего записывать во внутреннюю память около 16000 для моделей 107 и 107N и 40000 измеренных значений для моделей 109 и 109N. Все мультиметры имеют функцию автоматического выбора пределов измерения с возможностью его фиксации. Мультиметры оснащены интерфейсом RS-232 с оптической развязкой для связи с компьютером. Программное обеспечение WinDMM-100 позволяет обрабатывать на компьютере информацию, поступающую с мультиметра.

Поверка проводится в соответствии с документом «ГСИ. Мультиметры цифровые АР РА-107; APPA-107N; АРРА-109; APPA-109N. Методика поверки», утвержденным Руководителем ГЦИ СИ ФГУ «Ростест-Москва» в мае 2005 г. и входящим в комплект поставки

Основные средства поверки:

• калибратор универсальный Fluke 5520А.

Межповерочный интервал — 1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

• ГОСТ 14014-91 ”Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления Общие технические условия и методы испытаний. ”
• ГОСТ 22261-94 ”Средства измерений электрических и магнитных величин. Общие технические условия ” .
• Техническая документация фирмы-изготовителя.

Пределы  измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
20 мВ	0,001 мВ	± (0,0006 ⋅ U + 60 е. м.р.)
200 мВ	0,01 мВ	± (0,0006 ⋅ U + 20 е.м.р.)
2 В	0,0001 В	± (0,0006 ⋅ U + 10 е.м.р.)
20 В	0,001 В
200 В	0,01 В
1000 В	0,1 В

Пределы  измерений	Разрешение	Частота	Пределы допускаемой абсолютной погрешности измерений
20 мВ; 200 мВ	0,001 мВ; 0,01 мВ	40 − 100 Гц	± (0,007 ⋅ U + 80 е.м.р.)
		100 Гц − 1 кГц	± (0,01 ⋅ U + 80 е.м.р.)
2 В; 20 В	0,0001 В; 0,001 В	40 − 100 Гц	± (0,007 ⋅ U + 50 е.м.р.)
		100 Гц − 1 кГц	± (0,01 ⋅ U + 50 е.м.р.)
		1 − 10 кГц	± (0,02 ⋅ U + 60 е.м.р.)
		10 − 20 кГц	± (0,03 ⋅ U + 70 е. м.р.)
		20 − 50 кГц	± (0,05 ⋅ U + 80 е.м.р.)
		50 − 100 кГц	± (0,1 ⋅ U + 100 е.м.р.)
200 В	0,01 В	40 − 100 Гц	± (0,007 ⋅ U + 50 е.м.р.)
		100 Гц − 1 кГц	± (0,01 ⋅ U + 50 е.м.р.)
		1 − 10 кГц	± (0,02 ⋅ U + 60 е.м.р.)
		10 − 20 кГц	± (0,03 ⋅ U + 70 е.м.р.)

Пределы  измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
200 Ом	0,01 Ом	± (0,003 ⋅ R + 30 е.м.р.)
2 кОм	0,0001 кОм
20 кОм	0,001 кОм
200 кОм	0,01 кОм
2 МОм	0,0001 МОм	± (0,003 ⋅ R + 50 е.м.р.)
20 МОм	0,001 МОм	± (0,05 ⋅ R + 50 е.м.р.)
200 МОм	0,01 МОм	± (0,05 ⋅ R + 20 е. м.р.)
2 ГОм	0,0001 ГОм	± (0,05 ⋅ R + 8 е.м.р.)
