Ремонт экрана мультиметра своими руками

Самое подробное описание: ремонт экрана мультиметра своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

При ремонтах электроники приходится проводить большое количество измерений различными цифровыми приборами. Это и осциллограф, и ESR метр, и то что используется чаще всего и без применения чего не обходится ни один ремонт: конечно-же цифровой мультиметр. Но иногда случается так, что помощь требуется уже самим приборам, и это случается даже не столько от неопытности, спешки или неосторожности мастера, как от досадной случайности, такой, как случилась недавно со мной.

Мультиметр DT серии – внешний вид

Дело было так: после замены пробитого полевого транзистора при ремонте блока питания ЖК ТВ, телевизор не заработал. Возникла мысль, которая должна была впрочем придти еще ранее, на этапе диагностики, но в спешке не удалось проверить ШИМ-контроллер хотя-бы на низкое сопротивление или замыкание между ногами.

Снимать плату долго, микросхема была у нас в корпусе DIP-8 и прозвонить ее ноги на КЗ было нетрудно и поверх платы.

Электролитический конденсатор 400 вольт

Отключаю телевизор от сети, жду стандартные 3 минуты на разрядку емкостей в фильтре, тех самых больших бочонков, электролитических конденсаторов на 200-400 Вольт, которые каждый видел разбирая импульсный блок питания.

Видео (кликните для воспроизведения).

Касаюсь щупами мультиметра в режиме звуковой прозвонки ножек ШИМ контроллера – вдруг раздается звуковой сигнал, убираю щупы с целью звонить остальные ножки, сигнал звучит еще 2 секунды. Ну, думаю, все: опять выгорели 2 резистора, один в цепи измерения сопротивления режима 2 кОм, на 900 Ом, второй на 1.5 – 2 кОм, стоящий скорее всего в цепях защиты АЦП. Ранее уже сталкивался с подобной неприятностью, в прошлом знакомый точно также попалил мне тестер, поэтому не стал огорчаться – съездил в радиомагазин за двумя резисторами в SMD корпусах 0805 и 0603, по рублю штука, и перепаял их.

Поиски информации по ремонту мультиметров на различных ресурсах, в свое время, выдали несколько типовых схем, на основе которых, построено большинство моделей дешевых мультиметров. Проблема заключалась в том, что позиционные обозначения на платах не соответствовали обозначениям на найденных схемах.

Сгоревшие резисторы на плате мультиметров

Но мне повезло, на одном из форумов человек подробно описал схожую ситуацию, выход из строя мультиметра при измерении с наличием напряжения в схеме, в режиме звуковой прозвонки. Если с резистором 900 Ом проблем не было, на плате несколько резисторов соединены цепочкой и найти его было просто. Тем более он почему-то не почернел, как обычно бывает при сгорании, и можно было прочитать номинал и попробовать измерить его сопротивление. Так как в мультиметре стоят точные резисторы, имеющие в своем обозначении 4 цифры, лучше, если есть возможность, менять резисторы на точно такие-же.

В нашем радиомагазине не было прецизионных резисторов и я взял обычный на 910 Ом. Как показала практика, погрешность при такой замене будет совсем незначительная, ведь разница этих резисторов, 900 и 910 Ом составляет всего 1 %. С определением номинала второго резистора было сложнее – от его выводов шли дорожки к двум переходным контактам, с металлизацией, на обратную сторону платы, к переключателю.

Место для впаивания термистора

Но мне опять повезло: на плате были оставлены два отверстия соединенные дорожками параллельно с выводами резистора и подписывались они РТС1, дальше все было понятно. Термистор (РТС1) как известно нам по импульсным блокам питания, впаивается с целью ограничить токи через диоды диодного мостика при включении импульсного блока питания.

Так как электролитические конденсаторы, те самые большие бочки на 200-400 вольт, в момент включения блока питания и первые доли секунды при начале заряда, ведут себя почти как короткое замыкание – это вызывает большие токи через диоды мостика, в результате которых мостик может сгореть.

Термистор, упрощенно говоря, в нормальном режиме при протекании небольших токов, соответствующих режиму работы устройства, имеет низкое сопротивление. При резком многократном увеличении тока, сопротивление у термистора также резко увеличивается, что по закону Ома, как мы знаем, вызывает уменьшение тока на участке цепи.

Резистор 2 Ком Ом на схеме

При ремонте на схеме, предположительно мы меняем на резистор 1.5 кОм, резистор обозначенный на схеме номиналом 2 кОм, как писали на том ресурсе, откуда брал информацию, при первом ремонте, его номинал не критичен и рекомендовали поставить, все же на 1.5 кОм.

Продолжаем. После того, как конденсаторы зарядились и ток в цепи уменьшился, термистор снижает свое сопротивление и устройство работает в нормальном режиме.

Резистор 900 ом Ом на схеме

С какой целью термистор устанавливают вместо этого резистора в дорогих мультиметрах? С такой же целью как и в импульсных блоках питания – для снижения больших токов, которые могут привести к сгоранию АЦП, возникающих в нашем случае в результате ошибки мастера, проводящего измерения, и защищающего тем самым аналого – цифровой преобразователь прибора.

Или, иначе говоря, ту самую черную каплю, после сгорания которой прибор обычно уже не имеет смысла восстанавливать, потому что это трудоемкое занятие и стоимость деталей превысит, как минимум, половину стоимости нового мультиметра.

Как мы можем перепаять эти резисторы – возможно подумают новички не имевшие ранее дела с SMD радиодеталями. Ведь у них в домашней мастерской, скорее всего нет паяльного фена. Здесь есть три способа:

  1. Первый, будет нужен паяльник ЭПСН мощностью 25 ватт, с жалом лопатка с пропилом посредине, для того, чтобы греть разом оба вывода.
  2. Второй способ, нанести откусив бокорезами, капельку сплава Розе или Вуда, сразу на оба контакта резистора, и греть жалом плашмя оба этих вывода.
  3. И третий способ, когда у нас нет ничего кроме паяльника 40 ватт типа ЭПСН и обычного припоя ПОС-61 – мы наносим его на оба вывода так, чтобы припои смешались и в результате общая температура плавления безсвинцового припоя снизилась, и греем попеременно оба вывода резистора, пытаясь при этом его немного сдвинуть.

Обычно этого бывает достаточно, чтобы наш резистор отпаялся и прилип к жалу. Разумеется не забываем наносить флюс, лучше конечно жидкий Спирто канифольный флюс (СКФ).

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Видео (кликните для воспроизведения).

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.

Оплетка для припоя – применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем удачных ремонтов! AKV.

Как и любой другой предмет, мультиметр может выйти из строя во время работы или иметь изначальный, заводской дефект, незамеченный при производстве. Для того чтобы узнать, каким образом производить ремонт мультиметра, стоит сначала понять характер повреждений.

Специалисты советуют начинать поиск причины неисправности с тщательного осмотра печатной платы, так как возможны замыкания и плохие пайки, а также дефект выводов элементов по краям платы.

Заводской брак в этих устройствах проявляется в основном на дисплее. Их может быть до десяти видов (см. таблицу). Поэтому и ремонт цифровых мультиметров лучше производить с помощью инструкции, которая прилагается к прибору.

Эти же поломки могут произойти и после эксплуатации. Вышеописанные неисправности могут появиться и в процессе эксплуатации. Однако если прибор работает в режиме постоянного измерения напряжения, то редко ломается.

Причиной тому его защита от перегрузок. Также ремонт неисправного устройства следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

Опытные пользователи и профессионалы неоднократно заявляли о том, что одной из самых вероятных причин частых поломок в приборе является некачественное производство. А именно пайка контактов при помощи кислоты. В результате контакты просто окисляются.

Однако если нет уверенности в том, какая именно поломка стала причиной нерабочего состояния прибора, стоит все же обратиться к специалисту за советом или помощью.

Надежность современных измерительных приборов, как собственно и любой другой техники, напрямую зависит от условий их эксплуатации. Различные удары, изменения температуры, относительной влажности – все это приводит к преждевременному выходу прибора из строя. И хотя производитель старается увеличить надежность различными средствами, прибор все равно рано или поздно может сломаться по причине банального окисления контактов переключателя диапазонов измерения или реле защиты. Возможно, вопрос заданный владельцу цифрового мультиметра о том, производит ли он профилактику своего прибора, поставит его в тупик, или скорее всего, рассмешит – чтобы ни говорили, прибор мы начинаем разбирать только тогда, когда измерять им будет уже невозможно. И здесь хочется сразу сказать читателю, а знаете ли вы как это делать? Если знаете, тогда эта статья вам будет неинтересной. Но мы все равно продолжим.

Итак, сначала выберем инструменты. Конечно же, крестовая отвертка с длинным и тонким жалом, пинцет, плоский тонкий медицинский шпатель (необязательно, можно использовать все что угодно вместо него – нож, например), резиновая стёрка. Вот и всё. Кроме этого, нужна ещё кое-какая химия. Спросите в Восточном Департаменте что-нибудь для очистки плат – вам много чего предложат. Идеальный вариант – изопропиловый спирт – дешёвый, хорошо отмывает грязь и растворяет флюс. Кроме этого, следует запастись любой силиконовой смазкой. Её нужно совсем немного – чтобы покрыть контакты тонкой пленкой и предотвратить окисел. Категорически не советую использовать для этого дела циатим, литол, солидол – они на себя собирают много грязи, а циатим вообще высохнет, и в будущем поспособствует поломке контактов. Ну и тряпочку какую-нибудь не забудьте. Руки вытирать.

Будем думать, что ваш любимец – цифровой мультиметр вышел из строя и его сегменты не отображают часть информации – как показано на рисунке внизу (тьфу, тьфу, хотя этот мультиметр дал на ремонт один товарищ – это не ваш 🙂 Отремонтируем его и заодно проведем профилактику.

Приступаем. Для начала, не разбирая прибор пробуем надавить пальцами на переднюю панель чуть ниже стекла индикатора – отлично, индикаторы стали отображаться, а это значит, что прибор можно отремонтировать на 100%, если в процессе ремонта ничего нечаянно не сломать. Вот если при таком способе проверки ни один сегменте отображаться не начнет – придется чесать голову – возможно неисправен АЦП мультиметра.

Снимаем заднюю крышку нашего Mastech’а, находим шурупы которыми плата крепится к лицевой части корпуса. У этого мультиметра оказалось их всего лишь два, зато вторым одновременно была прикреплена плата и зуммер – вон та черная круглая большая штука. Аккуратно вынимаем плату из корпуса. Можно пользоваться чем желаете, главное не допускать перегибов платы – из-за этого можно получить дополнительные проблемы в виде микротрещин на дорожках.

Вот он – M-832 в разобранном виде. Проверьте, не потерялись ли в процессе разборки металлические шарики переключателя диапазонов, пружинки и контакты переключателя. Потерялись. В таком случае – нужен светодиодный фонарик – с ним гораздо удобнее ползать по полу 🙂

Далее нужно демонтировать сам ЖК-дисплей с платы. Делать это следует осторожно, поочередно отгибая каждый из трёх фиксаторов. Вообще, в этом месте нужно действовать крайне аккуратно, иначе есть риск отломать сами фиксаторы. Они то как раз и создают все основное усилие прижима жк-дисплея к токопроводящей резинке а также резинки – к контактам платы. Отломаете – тоже ничего страшного – суперклей довольно эффективное средство.

Когда фиксаторы осовбождены с платы, снимаем дисплей, поворачивая его и вынимая из пазов – упс. айяйяй. Вроде известная фирма – Mastech, а тут такое – налицо доработки прибора в виде проволочной перемычки, подпаянной прямо к контактам, предназначенным для токопроводящей резинки. Кроме того, белые разводы на плате – это говорит о нарушениях условий хранения (флюс был плохо отмыт или не отмыт вовсе, а тут прибор где-то лежал, лежал себе на складе). Все это хорошо видно на нижних двух картиночках.

Исправим эту ситуацию. Берем наш заранее заготовленный изопропил, и наносим его кисточкой на плату. Если у вас такая же большая бутылка, как у меня, можете не жалеть. Стараемся счистить всю грязь с платы, поэтому лучше для этого взять кисточку как можно более жесткую. Хочу сказать, что электроника очень любит спирт в любом виде и от этого очень даже хорошо начинает работать. Ну, что ж теперь, отсается подождать, когда испарится изопропил.

Теперь берем стёрку и начинаем методично тереть ей по контактам. Ого как заблестели. А вот наждачкой это делать не советую – снимете тонкий слой золота, сначала будет все нормально, а потом опять полезете в прибор, контакты очень быстро окислятся. Продукты износа стёрки тоже нужно не забыть удалить.

Теперь можно устанавливать дисплей обратно. Под фиксаторы можно положить кусочки изоленты чтобы немного увеличить силу прижатия дисплея к контактам.

Вот кусочки изоленты под фиксаторами дисплея с четырёх сторон:

А можно еще на лицевую часть дисплея наклеить полоски изоленты. Лишним не будет. Я сделал:

Вот теперь моя самая любимая работа – люблю все смазывать и настраивать. Наносим тонким слоем силиконовую смазку на контакты переключателя диапазонов измерений. Надеюсь, догадались, что их тоже можно было потереть стёркой. Профилактика – есть профилактика:) Кстати, я тут немножко схитрил. Дело в том, что я смазываю все тогда, когда уже мультиметр исправно работает. Я, конечно, мультиметр собрал, проверил, а потом опять разобрал чтобы смазать и сфотографировать заодно. Почему? А вот если бы мультиметр не заработал вам бы пришлось искать причину, а это – придется удалять смазку. А вдруг там ерунда? Не буду снимать смазку. В итоге в смазке весь стол, руки и прочие места 🙂 Поэтому – собираем, проверяем, разбираем, смазываем. Собираем. Чуть не забыл – переключатель диапазонов (да, та самая крутилка с маленькими стальными шариками) – обычно производитель туда смазки не жалеет, но все равно – если мало то не забудьте нанести.

Теперь собираем. Проверяем вращение и фиксацию переключателя. Если подклинивает, не стоит прилагать лишних усилий. Просто разберите мультиметр и проверьте правильность сборки переключателя – металлические шарики должны находится по разные стороны, каждый в своем отверстии. И не забудьте про пружины. У меня заработало. А у вас?

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения.

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

  • необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
  • особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
  • заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх). После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея. При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Дополнительная информация. Указанная неисправность чаще всего проявляется в процессе эксплуатации цифрового мультиметра, в котором его измерительная часть выходит из строя и нуждается в ремонте крайне редко (при условии, что соблюдаются требования инструкции).

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

  1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
  2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Если мультиметр постоянно пищит при прозвонке или молчит, то причиной может быть некачественная пайка выводов микросхемы IC2. Ремонт заключается в тщательной пайке.

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

Важно! На практике этот узел «выгорает» лишь при попадании на его вход достаточно высокого напряжения (более 220 Вольт), что проявляется визуально в виде трещин в компаунде модуля.

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек. Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико. При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Поскольку современные АЦП чаще всего выпускаются в интегральном исполнении (без корпуса), то заменить их редко кому удаётся. Так что если преобразователь сгорел, то починить мультиметр не удастся, ремонту он не подлежит.

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Невозможно представить рабочий стол ремонт­ника без удобного недорогого цифрового мультиметра.

В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, его схема, а также наиболее часто встре­чающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разно­образие цифровых измерительных приборов различ­ной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобра­зователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портатив­ных измерительных приборов, был преобразова­тель на микросхеме ICL7106, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространен­ной и самой повторяемой в мире. Ее базовые воз­можности: измерение постоянных и переменных на­пряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, изме­рение сопротивлений до 2 МОм, тестирование дио­дов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, изме­рения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Ос­новной изготовитель мультиметров этой серии — фир­ма Precision Mastech Enterprises (Гонконг).

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т. д. В последнее время все чаще используются бескор­пусные микросхемы (DIE chips), кристалл которых при­паивается непосредственно на печатную плату.

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положи­тельное напряжение питания батареи 9 В, на вы­вод 26 — отрицательное. Внутри АЦП находится ис­точник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мульти-метра и гальванически связан с входом COM при­бора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне пи­тающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регу­лируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображе­ние десятичных точек дисплея.

Диапазон рабочих входных напряжений Umax на­прямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет

Стабильность и точность показаний дисплея за­висят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряже­ния U и выражаются числом

Упрощенная схема мультиметра в режиме изме­рения напряжения представлена на рис. 4.

При изме­рении постоянного напряжения входной сигнал пода­ется на R1…R6, с выхода которого через переключа­тель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измере­ниях переменного напряжения вместе с конденсато­ром C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стаби­лизированного напряжения 3 В, вывод 32.

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким об­разом, чтобы при измерении синусоидального на­пряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Упрощенная схема мультиметра в режиме изме­рения тока представлена на рис. 5.

В режиме изме­рения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, коммутируемые в зави­симости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моде­лях могут не устанавливаться) и предохранителем F.

Упрощенная схема мультиметра в режиме изме­рения сопротивления представлена на рис. 6. В ре­жиме измерения сопротивления используется зави­симость, выраженная формулой (2).

На схеме вид­но, что один и тот же ток от источника напряжения +U протекает через опорный резистор и измеряе­мый резистор R» (токи входов 35, 36, 30 и 31 пре­небрежимо малы) и соотношение U и U равно со­отношению сопротивлений резисторов R» и R^. В ка­честве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обыч­ные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не все­гда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонкиВ схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе ком­паратора (вывод 6) меньше порогового, на его вы­ходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в резуль­тате чего раздается звуковой сигнал. Порог опреде­ляется делителем R103, R104. Защита обеспечива­ется резистором R106 на входе компаратора.

Все неисправности можно разделить на заводс­кой брак (и такое бывает) и повреждения, вызван­ные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно рас­положенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся за­водские дефекты мультиметров М832 приведены в таблице.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения час­тотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть ре­жим генерации меандра. Для проверки дисплея сле­дует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вы­вод), а другой щуп мультиметра прикладывать по­очередно к остальным выводам дисплея. Если уда­ется получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от пе­регрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособ­ности АЦП: напряжения стабилизации 3 В и отсут­ствия пробоя между выводами питания и общим вы­водом АЦП.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохра­нителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохра­нительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возмож­но выгорание сопротивлений R5…R8, причем визу­ально на сопротивлениях это может никак не про­явиться. В первом случае, когда пробивается толь­ко диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания ре­зисторов R5 или R6 в режиме измерения напряже­ния прибор будет завышать показания или показы­вать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании ре­зисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать пере­грузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления поврежде­ния происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напря­жения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разом­кнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряже­ния и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет изме­рять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапа­зонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряже­ния источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП по­являются трещины, повышается ток потребления мик­росхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого на­пряжения в режиме измерения напряжения может про­изойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположен­ный на задней крышке прибора, нарушая работу схе­мы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на прак­тике давать напряжение 2,6.3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепоч­ки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют ис­пользовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисп­лее) или не устанавливается совсем. «Вылечить» не­качественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части ди­апазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденса­тора C4 на конденсатор величиной 0,22…0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. По­скольку в мультиметрах используются дисплеи со ста­тической индикацией, то для определения причины не­исправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Бывают неисправности, связанные с некаче­ственными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фир­мы, производящие дешевые мультиметры, редко по­крывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто до­рожки бывают чем-нибудь загрязнены. Ремонтиру­ется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протира­ются спиртом. Затем наносится тонкий слой техни­ческого вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что пере­менное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усили­тели в цепи звукового генератора, и тогда при вклю­чении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитичес­кого конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необхо­димо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытека­ние батареи. Небольшие капли электролита можно про­тереть спиртом, но если плату залило сильно, то хоро­шие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпа­яв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в по­следнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосред­ственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопри­годность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чув­ствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недо­статка нужно вынуть плату и, сняв индикатор, закле­ить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, сле­дует обязательно прокрутить галетный переключа­тель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Сергей Бобин. «Ремонт электронной техники» №1, 2003

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.8 проголосовавших: 6

Мультиметр не измеряет напряжение – Всё о электрике

Как починить мультиметр своими руками

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения.

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

  • необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
  • особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
  • заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Проверка дисплея

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).

После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.

При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Дополнительная информация. Указанная неисправность чаще всего проявляется в процессе эксплуатации цифрового мультиметра, в котором его измерительная часть выходит из строя и нуждается в ремонте крайне редко (при условии, что соблюдаются требования инструкции).

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

  1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
  2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Если мультиметр постоянно пищит при прозвонке или молчит, то причиной может быть некачественная пайка выводов микросхемы IC2. Ремонт заключается в тщательной пайке.

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

На практике этот узел «выгорает» лишь при попадании на его вход достаточно высокого напряжения (более 220 Вольт), что проявляется визуально в виде трещин в компаунде модуля.

Тестирование АЦП

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Возможен ли в таком случае ремонт?

Поскольку современные АЦП чаще всего выпускаются в интегральном исполнении (без корпуса), то заменить их редко кому удаётся. Так что если преобразователь сгорел, то починить мультиметр не удастся, ремонту он не подлежит.

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Импульсный свет в фотографии

о накамерных вспышках, студийных моноблоках, генераторах и т.п..

  • Вход
  • Регистрация
  • Ссылки

Текущее время: 23 ноя 2019, 02:47

Мультиметр DT-830C неверно показывает напряжение

  • Автор
  • Сообщение

Мультиметр DT-830C неверно показывает напряжение

Re: Простые человеческие слабости

Re: Простые человеческие слабости

Re: Мультиметр DT-830C неверно показывает напряжение

Всякий ремонт полезно начинать с измерения напряжений в чувствительных узлах схемы. Судя по спецификации на “каплю” ICL7106, на которой построены все эти мультиметры, здесь это опорное напряжение VREF HI, которое должно быть 100 мВ на выводе REF HI.

Спецификация на ICL7106 подсказывает, что измеряемое напряжение отображается по формуле:

DISPLAY COUNT = 1000 (VIN/VREF),
где VIN – это напряжение после входного делителя, а VREF – опорное напряжение 100 мВ на выводе REF HI.

Re: Мультиметр DT-830C неверно показывает напряжение

Да, верно. Опорное напряжение 100 мВ.

Выставил опорное 100 mV +-0,8% естественно, прибор привирает немного, но терпимо.
На месте R должен стоять 2 МОм, а был 1 Мом. Я поставил сборку из 3-х резисторов(1,98 МОм).
Заменил R21(900) на 100 Ом, параллельно R22 впаял резистор 1 МОм.

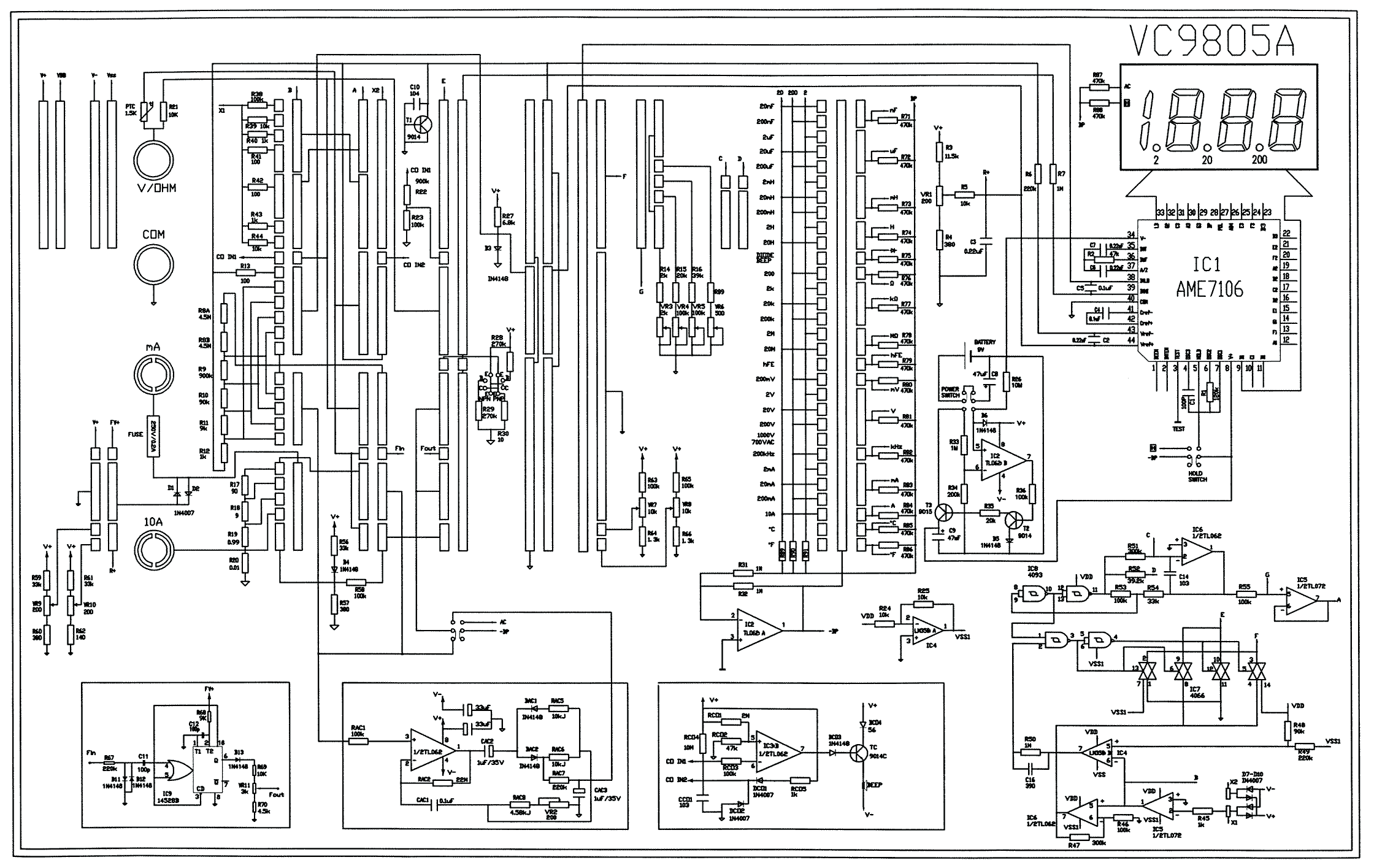

Вот может пригодятся: схемы, платы.

P.S. здесь говорят что “капле” конец.

Re: Мультиметр DT-830C неверно показывает напряжение

Re: Мультиметр DT-830C неверно показывает напряжение

Re: Мультиметр DT-830C неверно показывает напряжение

Глубокий ремонт подобных мультиметров не рентабелен. Но иногда, жить не быть, а надо восстановить, невзирая на цену.
Было большое обсуждение по замене микроконтроллера ICL7106 на форуме https://pro-radio.ru/, но после пертурбаций потерялось. Спасибо, пользователь AK собрал всё, что было по теме:
Подборка на Дропбоксе
Замена кляксы ICL7106 в мультиметре. pdf
Замена кляксы ICL7106 в мультиметре MASTECH MY64.

Re: Мультиметр DT-830C неверно показывает напряжение

Re: Мультиметр DT-830C неверно показывает напряжение

Re: Мультиметр DT-830C неверно показывает напряжение

Пищалка-прозвонка у вашего DT-830C есть, а вот таймер на основе HCF4013 (К561ТМ2) пригодится для экономии батарей. Особенно, если поврежденная “капля” будет потреблять больше нормы.
В статье имеется схема и рисунок печатной платы дополнения, а также схема прибора М-830B. Источник: Ремонт электронной техники, 2002, №04, стр.36.

На мой взгляд, лучше заменить в таймере питания VT1 (КТ3107) на современный полевичок, например, IRLML6402 или подобный: меньше потеря напряжения на переходе сток-исток транзистора.
Или взять совсем простой таймер. Примерно как здесь показано
http://sdelat-kak.ru/publ/ehlektronika/ . /12-1-0-59
http://radioskot.ru/publ/bp/avtomatiche . /7-1-0-541
http://sxemy-podnial.net/elektronnyj-vy . ultimetra/
Нажал кнопку – зарядил конденсатор, к которому подключен затвор мосфета, – мосфет открылся и будет открыт, подключая батарею к схеме прибора, пока напряжение на конденсаторе не упадет ниже порогового напряжения включения транзистора. Время включения зависит от выбора транзистора и величины резисторов, разряжающих электролитический конденсатор.

  • Импульсный свет
  • Удалить cookies
  • Связаться с администрацией

Создано на основе phpBB® Forum Software © phpBB Limited

Измерения напряжения мультиметром

Иногда в быту возникает необходимость замерить напряжение сети. Часто необходимо отыскать фазу или выяснить, исправен ли вообще электропровод. В случае, если такая ситуация возникла, неплохо знать и уметь пользоваться прибором, способным произвести необходимые манипуляции.

Что это такое

Электроизмерительный прибор, объединивший в одном корпусе вольтметр, омметр и амперметр, правильно называют мультиметр, мультитестер или ампервольтомметр. Ещё в быту можно услышать такие его названия, как «тестер» или «цешка». Он способен измерить напряжение, сопротивление и силу переменного и постоянного тока.

Ещё им замеряют емкость конденсаторов, «прозванивают» диоды и транзисторы, выясняют сохранность электросети.

Тестеры бывают и аналоговыми (со стрелками), и цифровыми (с экраном). Цифровые доступнее и удобнее в обращении, но принцип измерения один и тот же у обоих видов.

Полный спектр измерений, которые способен выполнить мультиметр, нужен при сборке электросхем, ремонте бытовых и промышленных электроприборов, требует от специалиста высокой квалификации. При этом в быту такой незаменимой вещи тоже может найтись применение, например, для несложных работ в бытовой 220-вольтовой электросети.

Зачем нужно делать замеры

Электросеть – опасная и сложная инженерная система, требующая навыков работы и обеспечения безопасности.

По ряду причин в ней могут возникать неисправности и поломки. Для их контроля и предотвращения, необходимо проводить измерения. Также к поломке либо нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём опасно как превышение, так и недостаточное.

Что нужно делать, чтобы избежать перегрузки электросистемы — достигнуть этого можно за счет верного использования электрики и замеров. При помощи мультиметра, определять необходимые параметры можно заняться самостоятельно, не привлекая квалифицированных специалистов электролабораторий.

Какие нормативы напряжения существуют?

Существующие нормативы эксплуатации электро-систем описывают величины напряжения, применительно к жилым помещениям. По ГОСТу в жилых домах нормальное напряжение в 220В +/- 10%. Поэтому бытовые электроприборы обычно рассчитаны на напряжение до 240 вольт.

Обратите внимание! Когда это значение поднимается сверх положенного уровня или понижается за допустимый процент, нужно отключить от питания все электроприборы и проверить точную параметр напряжения.

Для оценки электроэнергии на входе (например, около счётчика), то есть той, которая входит «с улицы» и не испытывает влияния мощных потребителей энергии или электропроводки большой длины, существует несколько параметров.

К сожалению, мультиметр способен определить только один, но самый важный — перманентное отклонение. Это отклонение при нормальной работе не должно быть больше 5% от номинального значения напряжения при большом временном промежутке и подниматься выше 10% для недолгосрочного. Эти параметры устанавливаются поставщиком услуг и отражаются в договоре обслуживания. Скорее всего, это коридор, установленный в рамках 198-220 вольт.

Как мультиметром проверить напряжение в сети 220в?

Как проверить вольтаж мультиметром? Стоит подготовить его. Штекер чёрного провода поставить в разъём, обозначенный COM. Красный поместить в разъём, промаркированный VΩmA.

Вокруг переключателя режимов указаны максимальные значения, например, 200 и 500 вольт, а также вид тока: переменный или постоянный. Первый обозначен значком V

(ACV – условные обозначения на корпусе могут различаться). Нужно выставить указатель на 500. При значении меньше или примерно равном измеряемому, у тестера есть шанс сломаться от перегрузки. Когда экран мультитестера обнулится – он может измерять. Берут два щупа, которыми заканчиваются провода, подключенные к указанным разъёмам. Вставляют их в розетку или дотрагиваются до проводов. Не важно, какой щуп, куда: напряжение переменное. На дисплее будет примерно 220 вольт, если ток в сети есть, или ноль, если его нет.

Если необходимо найти фазовый и нулевой провода (это необходимо, например, для корректного монтажа выключателя), выставляют провода так же, как в предыдущем случае и то же значение V

и 500 вольт. Далее красным щупом трогают проверяемый проводник, а чёрный зажимают пальцами руки или приставляют к гарантированно заземлённой конструкции. Для фазы значение будет около 220, если нулевой – замереть на отметке 0 или немного больше, до 127. Опасность поражения током минимальна, но прибор должен быть исправен и параметры выставлены правильно.

Техника безопасности

  • Обязательно стоит прочитать инструкцию к прибору.
  • Нужно избегать прикосновений пальцами к деталям. Человеческое тело обладает собственным сопротивлением, которое может испортить точность измерения.
  • Мерить нужно в непроводящих тока перчатках. Если таковых нет, подходят плотные прорезиненные модели.
  • Если в месте замера повышенная влажность, не стоит его проводить.
  • Когда ведется измерение, нельзя переключать режимы.
  • В случае механического повреждения или при деформации оплетки проводов и щупов, использовать прибор нельзя.

Мультиметр, доступный и простой прибор для бытового использования. Он позволяет точно проводить замеры параметров. Это способствует безопасной и удобной работе с электросетью, а также обеспечивает исправность бытовой техники.

{SOURCE}

Мультиметр не показывает ток в миллиамперах. Ремонт тестера, замена предохранителя.









Электронный тестер имеет защиту от токовой перегрузки, которая срабатывает от чрезмерных токов, проходящих через мультиметр во время измерения. Именно в режиме измерения тока (миллиампер) тестер подвержен максимальному риску быть поврежденным, так как у него внутреннее сопротивление очень мало. Чтобы предотвратить поломку мультиметра от случайного подсоединения к большим токам в тестере предусмотрена простая, но эффективная защита в виде обычного плавкого предохранителя. Именно он перегорает в момент токовой перегрузка, а не схема тестера.



У мультиметра не показывает ток в миллиамперах, тогда открывайте заднюю крышку тестера и смотрите годен ли плавкий предохранитель. Скорее всего он уже сгорел. Если это произошло, то нужно его просто заменить на новый, после чего электронный мультиметр снова начнет измерять силу тока в миллиамперах. Если же даже после замены предохранителя тестер снова не измеряет ток, значит дело плохо, сгорела схема. Тут уж если не видны внешнии повреждения на плате (обгорелые элементы, дорожки) тогда придётся менять всю плату мультиметра (если таковую можно достать). Хотя можно и попытаться как нибудь починить схему.









До сгорания электронной платы редко доходит дело, хотя всё же бывает. Наверно в этом случае проще будет купить себе новый тестер, взамен старого, сгоревшего. И ещё, что стоит добавить про замену предохранителя. Его необходимо ставить такой же по номиналу, так как в противном случае (если поставить на больший ток) при следующей перезагрузке уже выгорит не он, а электронная плата. Ну, а самой заменой думаю проблем точно не должно быть. Если вы обратили внимание, внутри тестера может стоять перемычка в виде толстого одножильного провода. Это шунт, который нужен для измерения тока на пределе 10 ампер. В его электрической цепи нет предохранителя. Чтобы выгорела эта цепь нужны достаточно большие токи.



P.S. Даже при аккуратном, правильном использовании электронного мультиметра никто не застрахован от случайностей, невнимательности. И это является причинами поломки не только электронного тестера, мультиметра, а и многих других приборов. Но всё равно, будьте внимательны и осторожны.

РЕМОНТ МУЛЬТИМЕТРА СВОИМИ РУКАМИ

При ремонтах электроники приходится проводить большое количество измерений различными цифровыми приборами. Это и осциллограф, и ESR метр, и то что используется чаще всего и без применения чего не обходится ни один ремонт: конечно-же цифровой мультиметр. Но иногда случается так, что помощь требуется уже самим приборам, и это случается даже не столько от неопытности, спешки или неосторожности мастера, как от досадной случайности, такой, как случилась недавно со мной.

Мультиметр DT серии – внешний вид

Дело было так: после замены пробитого полевого транзистора при ремонте блока питания ЖК ТВ, телевизор не заработал. Возникла мысль, которая должна была впрочем придти еще ранее, на этапе диагностики, но в спешке не удалось проверить ШИМ-контроллер хотя-бы на низкое сопротивление или замыкание между ногами. Снимать плату долго, микросхема была у нас в корпусе DIP-8 и прозвонить ее ноги на КЗ было нетрудно и поверх платы.

Электролитический конденсатор 400 вольт

Отключаю телевизор от сети, жду стандартные 3 минуты на разрядку емкостей в фильтре, тех самых больших бочонков, электролитических конденсаторов на 200-400 Вольт, которые каждый видел разбирая импульсный блок питания.

Разобранный мультиметр

Касаюсь щупами мультиметра в режиме звуковой прозвонки ножек ШИМ контроллера – вдруг раздается звуковой сигнал, убираю щупы с целью звонить остальные ножки, сигнал звучит еще 2 секунды. Ну, думаю, все: опять выгорели 2 резистора, один в цепи измерения сопротивления режима 2 кОм, на 900 Ом, второй на 1.5 – 2 кОм, стоящий скорее всего в цепях защиты АЦП. Ранее уже сталкивался с подобной неприятностью, в прошлом знакомый точно также попалил мне тестер, поэтому не стал огорчаться – съездил в радиомагазин за двумя резисторами в SMD корпусах 0805 и 0603, по рублю штука, и перепаял их.

Схема мультиметра DT-700C

Поиски информации по ремонту мультиметров на различных ресурсах, в свое время, выдали несколько типовых схем, на основе которых, построено большинство моделей дешевых мультиметров. Проблема заключалась в том, что позиционные обозначения на платах не соответствовали обозначениям на найденных схемах.

Сгоревшие резисторы на плате мультиметров

Но мне повезло, на одном из форумов человек подробно описал схожую ситуацию, выход из строя мультиметра при измерении с наличием напряжения в схеме, в режиме звуковой прозвонки. Если с резистором 900 Ом проблем не было, на плате несколько резисторов соединены цепочкой и найти его было просто. Тем более он почему-то не почернел, как обычно бывает при сгорании, и можно было прочитать номинал и попробовать измерить его сопротивление. Так как в мультиметре стоят точные резисторы, имеющие в своем обозначении 4 цифры, лучше, если есть возможность, менять резисторы на точно такие-же.

Сгоревший резистор СМД

В нашем радиомагазине не было прецизионных резисторов и я взял обычный на 910 Ом. Как показала практика, погрешность при такой замене будет совсем незначительная, ведь разница этих резисторов, 900 и 910 Ом составляет всего 1 %. С определением номинала второго резистора было сложнее – от его выводов шли дорожки к двум переходным контактам, с металлизацией, на обратную сторону платы, к переключателю.

Место для впаивания термистора

Но мне опять повезло: на плате были оставлены два отверстия соединенные дорожками параллельно с выводами резистора и подписывались они РТС1, дальше все было понятно. Термистор (РТС1) как известно нам по импульсным блокам питания, впаивается с целью ограничить токи через диоды диодного мостика при включении импульсного блока питания.

Резистор 1.5 кОм

Так как электролитические конденсаторы, те самые большие бочки на 200-400 вольт, в момент включения блока питания и первые доли секунды при начале заряда, ведут себя почти как короткое замыкание – это вызывает большие токи через диоды мостика, в результате которых мостик может сгореть.

Резистор 910 Ом

Термистор, упрощенно говоря, в нормальном режиме при протекании небольших токов, соответствующих режиму работы устройства, имеет низкое сопротивление. При резком многократном увеличении тока, сопротивление у термистора также резко увеличивается, что по закону Ома, как мы знаем, вызывает уменьшение тока на участке цепи.

Резистор 2 Ком Ом на схеме

При ремонте на схеме, предположительно мы меняем на резистор 1.5 кОм, резистор обозначенный на схеме номиналом 2 кОм, как писали на том ресурсе, откуда брал информацию, при первом ремонте, его номинал не критичен и рекомендовали поставить, все же на 1. 5 кОм.

Продолжаем. После того, как конденсаторы зарядились и ток в цепи уменьшился, термистор снижает свое сопротивление и устройство работает в нормальном режиме.

Резистор 900 ом Ом на схеме

С какой целью термистор устанавливают вместо этого резистора в дорогих мультиметрах? С такой же целью как и в импульсных блоках питания – для снижения  больших токов, которые могут привести к сгоранию АЦП, возникающих в нашем случае в результате ошибки мастера, проводящего измерения, и защищающего тем самым аналого – цифровой преобразователь прибора.

АЦП мультиметра

Или, иначе говоря, ту самую черную каплю, после сгорания которой прибор обычно уже не имеет смысла восстанавливать, потому что это трудоемкое занятие и стоимость деталей превысит, как минимум, половину стоимости нового мультиметра.

Инструмент для ремонта

Как мы можем перепаять эти резисторы – возможно подумают новички не имевшие ранее дела с SMD радиодеталями. Ведь у них в домашней мастерской, скорее всего нет паяльного фена. Здесь есть три способа:

  1. Первый, будет нужен паяльник ЭПСН мощностью 25 ватт, с жалом лопатка с пропилом посредине, для того, чтобы греть разом оба вывода.
  2. Второй способ, нанести откусив бокорезами, капельку сплава Розе или Вуда, сразу на оба контакта резистора, и греть жалом плашмя оба этих вывода.
  3. И третий способ, когда у нас нет ничего кроме паяльника 40 ватт типа ЭПСН и обычного припоя ПОС-61 – мы наносим его на оба вывода так, чтобы припои смешались и в результате общая температура плавления безсвинцового припоя снизилась, и греем попеременно оба вывода резистора, пытаясь при этом его немного сдвинуть.

Обычно этого бывает достаточно, чтобы наш резистор отпаялся и прилип к жалу. Разумеется не забываем наносить флюс, лучше конечно жидкий Спирто канифольный флюс (СКФ).

Флюс СКФ

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Демонтажная оплетка

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.

Оплетка для припоя – применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем удачных ремонтов! AKV.

Как использовать мультиметр, чтобы определить, почему один из моих источников света не включается?

Во-первых, используйте мультиметр в режиме напряжения, чтобы увидеть, подается ли мощность даже на правую лампу. Это говорит вам, если проблема в приборе или проводке.

Если вы не видите напряжения между лампой горячей и нейтральной, проверьте горячую сторону и нейтральную сторону независимо. Если ваш дуплексный выход работает, то вы можете вставить один из ваших измерительных щупов в его широкую щель (не круглое отверстие для заземления) для задания нейтрального узла. Напряжение между лампой горячего и независимой нейтралью означает, что источник нейтрали лампы где-то нарушен. Отсутствие напряжения означает, что лампа перегрелась.

Если это проводка, то покачивайте и затягивайте все:

Отключите питание на выключателе. Снимите крышки со всех четырех распределительных коробок и затяните все соединения, которые вы можете найти.

Если неисправность имеет слабое соединение, наиболее вероятное место находится на другом конце кабеля к правой лампе. Это, вероятно, на выходе или на левой лампе.

Если это не сработает, вы должны «отследить электрическую неисправность»:

При включенном питании очень осторожно используйте мультиметр для отслеживания напряжения от одного соединения к другому. К сожалению, вы должны одновременно узнать, как схема должна работать, и где неисправность.

Вам нужно выяснить, откуда в комнату приходит сила. Не думайте, что это на выключателе. Розетка является более вероятным кандидатом.

Если вы все еще застряли, что маловероятно, вы должны разобрать его, чтобы исправить:

Отключите питание на выключателе. Тщательно документируйте каждое соединение. При необходимости нанесите метки на провода. Отключи все.

Тщательно перестраивайте схему по одному кабелю за раз. Используйте мультиметр, чтобы проследить подачу питания через каждое соединение при его выполнении. Под «осторожностью» я подразумеваю, что вы должны отключить питание для каждого соединения, а затем включить питание, чтобы проверить его.

Электросхема и ремонт мультиметра DT 832

Аналоговые мультиметры очень быстро были вытеснены с рынка приборами на АЦП (аналогово-цифровых преобразователях). Произошло это по ряду объективных причин (компактные размеры, высокая точность, наглядность предоставляемого результата, приемлемая стоимость и т.д.), однако, есть у таких измерительных устройств и ряд минусов.

И самый значимый – сложность ремонта.

Во-первых, современные производители очень неохотно делятся принципиальными схемами приборов, что значительно затрудняет поиск неисправности.

А, во-вторых, лежащая в основе устройства микросхема тяжело поддается не только диагностике, но и замене (часто кристалл не просто припаян к плате, а еще и дополнительно залит твердым клеем, который защищает кристалл, а также увеличивает теплоотдачу).



Описание мультиметров DT 832

Мультиметры серии 830 весьма популярны. Они сочетают в себе широкий функционал и низкую стоимость. В основе этих приборов лежит интегральная схема АЦП ICL1706, разработанная компанией MAXIM. Хотя в настоящий момент существует множество аналогов от конкурентов, есть даже российская реализация – 572ПВ5).

Исходная серия измерительных приборов маркируется как M832, модификация DT – дешевый аналог от китайских производителей. Тем не менее функционал и основная схема сохранены.

Мультиметры подходят для измерения напряжений от 200 мВ до 1 кВ (для постоянного), тока от 200 мкА до 10А и сопротивлений от 200 Ом до 2 Мом.



Принципиальная схема

Итак, основные радиоэлементы обозначены на схеме ниже.

Рис. 1. Принципиальная схема



Чтобы понять основные логические связи между узлами прибора, можно изучить функциональную схему.

Рис. 2. Функциональная схема



Выводы микроконтроллера лучше всего тоже вынести отдельно.

Рис. 3. Микроконтроллер



Ремонт DT 832

Самое интересное, что, даже имея принципиальную схему на руках, починить мультиметр будет весьма проблематично. Чтобы понять почему так происходит, проще один раз всё увидеть.

Рис. 4. Микросхема, лежащая в основе устройства



Микросхема залита, а контакты никак не обозначены, что ощутимо затрудняет прозвон проблемных элементов, контрольные точки не обозначены.

Ввиду того, что причин поломок очень много, ниже рассмотрим наиболее частые.

Рис. 5. Детали крепления прибора



1.Поломка переключателя. Из-за низкого качества смазки буквально через несколько лет уже может наблюдаться ощутимое затруднение в переключении режима. Еще частая проблема – выпадение прижимных шариков (на фото выше). В этом случае прибор перестает работать вообще, а в корпусе слышится характерный шум при встряхивании. Ремонтируется дефект простой пересборкой и смазкой (лучше всего использовать силиковоновую) переключателя.

2.Перегорание отдельных элементов. Очень популярный тип поломки, когда в процессе измерения переключатель не передвигают в нужное положение, а получаемая нагрузка превышает допустимую. В этом случае в отдельных видах измерений наблюдаются проблемы с корректностью получаемых данных. Для диагностики необходимо иметь цепь с заведомо известными параметрами или еще один рабочий мультиметр. При разборке найти сгоревший элемент можно очень легко. Он почернеет. Проблема решается заменой на полный аналог (необходимо использовать принципиальную схему выше для уточнения номинала).

3.Гаснет экран (при включении загорается нормально, но позже плавно тухнет). С большой долей вероятности проблема в генераторе тактовой частоты. В этом случае задающими элементами колебательного контура являются C1 и R15. Их необходимо проверить и при необходимости заменить.

4.Гаснет экран, но при снятой крышке работает как положено. С большой вероятностью задняя крышка касается контактной пружиной резистора R15 и коротит задающий генератор. Проблема решается укорачиванием пружины (или ее отгибанием).

5.В режиме измерения напряжения показания меняются смаопроизвольно от 0 до 1. Скорее всего проблема с цепью интегратора. Можно проверить и при необходимости заменить конденсаторы C2, C4, C5 и сопротивление R14.

6.В режиме измерения сопротивления показания долго устанавливаются. Необходимо проверить и заменить C5.

7.Долго обнуляются данные на дисплее. Скорее всего проблема в конденсаторе C3 (если емкость в норме, можно заменить на аналог с уменьшенным коэффициентом абсорбции).

8.В любом из выбранных режимов мультиметр работает неверно, сама микросхема греется. Необходимо в первую очередь проверить нет ли короткого замыкания выводов, подключенных к разъему для проверки транзисторов. Можно поискать КЗ в других местах схемы.

9.Пропадают и появляются отдельные сегменты на ЖК дисплее. С большой долей вероятности ухудшилась проводимость через резиновые вставки (через которые дисплей подключается к плате). Требуется разобрать соединение, протереть спиртом контакты, при необходимости залудить контактные площадки на плате.

Это далеко не полный список возможных неисправностей. Найти их поможет тщательный визуальный осмотр прибора, анализ показателей контрольных точек и прозвон отельных элементов. Для сверки с “нормой” лучше всего иметь под рукой заведомо исправный DT 832 (как эталон).

Автор: RadioRadar

5 причин почему не работает тепловентилятор

С появлением первых холодов, главной палочкой-выручалочкой в согревании наших жилищ и офисов, становятся не громоздкие масляные батареи или конвекторы, а небольшие и компактные тепловентиляторы.

Именно они позволяют за очень короткий промежуток времени, поднять температуру в комнате сразу на несколько градусов.

Однако в результате эксплуатации, что называется по полной, рано или поздно наступает момент, когда дуйчик перестает работать. Что делать в этом случае? Бежать в магазин за новой моделью Scarlet (Скарлет), Saturn (Сатурн) или Comfort (Комфорт) и надеяться что они окажутся гораздо надежнее?

Стоят ведь они не очень дорого. Однако вовсе не обязательно покупать еще один тепловентилятор, если можно отремонтировать имеющийся своими руками.

Для того чтобы найти причину поломки, потребуется всего лишь 2 вещи — отвертка и мультиметр.

Самое главное определить, есть контакт в той или иной цепи, или его нет. Давайте рассмотрим подробнее как устроены тепловентиляторы, как их разобрать, что чаще всего выходит из строя и проследим последовательную цепочку проверки одного элемента за другим.

Шнур питания и плохой контакт

Первое что нужно сделать, это прозвонить и проверить целостность шнура питания и всех видимых контактов. Может вам вовсе и не придется далеко залазить во внутренности устройства, а беда окажется на «поверхности».

Для этого откручиваете и снимаете нижнюю или боковую крышку, в зависимости от вашей модели.

Имейте в виду, что центральные винтики изначально откручивать не стоит, так как на них крепится моторчик.

Уберёте их и все внутренности развалятся. Будет лучше, чтобы сам двигатель сидел закрепленным за одну из крышек.

Далее находите контакты, куда приходят провода питания 220в. Если «повезет», иногда без всяких приборов можно сразу увидеть отгоревший проводок.



Садите его на место и весь ремонт заканчивается. Если проблема посерьезнее, то далее просто прощупайте и подергайте все клеммные зажимы.

Так как вентилятор в процессе работы вибрирует, вполне возможно, что какой-то из них элементарно отошел со своего места. Обнаружить плохой контакт на клеммнике можно и по характерным следам подгорания.

Часто такие дефекты становятся причиной того, что тепловентилятор самопроизвольно включается и выключается. Особенно когда его шевелишь и двигаешь.

Если выявили подобное, зачистите и затем протрите площадку ваткой смоченной в спирте.

Далее плоскогубцами слегка подожмите клемму и оденьте ее обратно.



Только после всех этих манипуляций, можно переходить к проверке измерительными приборами.

Переключаете тестер в режим прозвонки, и щупами поочередно проверяете целостность проводов питания. Для этого дотрагиваетесь до вводных контактов внутри вентилятора и металлических штырьков на вилке.

Если все исправно, тестер будет издавать звук или показывать нулевое сопротивление.

Если у вас при включении в сеть что-то работает, например крутится вентилятор, но воздух при этом холодный, то шнур конечно тут не причем. Его проверку в этом случае можно опустить.

Таким же образом прозванивается микровыключатель, который иногда встраивается в корпус.

Переключаете его клавишу и проверяете что цепь есть.

Эти штуки при больших токах очень часто выходят из строя. Ремонт в этом случае довольно простой. Два проводка подходящих к нему выкусываются и соединяются между собой напрямую.

Место соединения изолируется защитным колпачком СИЗ или простой изолентой.

Единственный минус — отныне тепловентилятор будет работать сразу же после того, как вы воткнули вилку в розетку.

Когда переключатель не причем, проверяете следующие элементы цепи. Кстати, не забывайте и про механическую часть.

Сразу после вскрытия корпуса, рукой попробуйте прокрутить лопасти. Они должны свободно вращаться.

Здесь необходимо убедиться, что ничего не заедает и нет никаких посторонних предметов застрявших на валу.

Переключатели и термостат

Какие еще электрические элементы в цепи могут выйти из строя? Сразу после проводов питания идет терморегулятор и переключатель режимов.

Снаружи корпуса это привычные всем » ручки — колесики».

Некоторые ошибочно принимают терморегулятор за элемент, регулирующий скорость вращения лопастей. На самом деле это биметаллическая пластина, и один из проводов питания от вилки приходит именно на нее.

При кручении этой ручки должно раздаваться еле слышимое клацанье. Это означает что термостат включается и выключается. Если в схеме отсутствует отдельный микровыключатель, то он выполняет и его функцию.

Но главная его задача заключена в другом. При достижении тена и корпуса обогревателя определенной температуры (которую вы сами и выставляете накрутив ручку), биметаллическая пластинка внутри терморегулятора изгибается и отщелкивает свои контакты — вентилятор полностью отключается.

Проверяется исправность этого элемента также мультиметром. Подводите два щупа к контактам и крутите ручку. В режиме прозвонки звук будет появляться и исчезать.

По той же схеме проверяется и переключатель режимов. Поворачивая его ручку, вы включаете один тен, два или просто ставите дуйчик в режим вентилятора без обогрева.

Только когда будете снимать клеммы для прозвонки, лучше заранее сфотографируйте их изначальное подключение на смартфон, дабы потом не перепутать контакты.

Токи в этих элементах гуляют не слабые — порядка 10А. Поэтому пропадание цепи в них не такая уж и редкость. Правда самую первую проверку термостата и 4-х позиционного переключателя можно сделать и «на нюх».

Выгорание контактов при такой нагрузке никогда не проходит бесследно. Дымить и вонять такие вещи будут точно.

Термозащита тепловентилятора

Если и здесь все в порядке, идем дальше. Непосредственно возле тенов находится сразу две системы защиты. Они состоят из биметаллической пластины и термопредохранителя на 121 градус.

Оба этих элемента в исправном состоянии должны давать цепь и издавать звук при прозвонке, т.е. показывать короткое замыкание через себя.

Имейте в виду, что здесь соединять напрямую ничего нельзя! Именно эта система обеспечивает защиту от пожара.

Уберёте ее, и никакие УЗИС и другие устройства от искрения вас не спасут.

Питание здесь подается на правый контакт сверху. Далее через предохранитель, напряжение поступает на левый разъем.

С этого разъема сверху подключается кулер и иногда неоновый индикатор. А снизу через термопластинку питание идет на два тена.

То есть при сгорании этого главного предохранителя, перестает работать как вентилятор, так и обогрев. При срабатывании биметаллической пластины, отключается только обогрев, вентилятор же продолжает по прежнему вращаться, охлаждая спираль.

С обратной стороны этой двойной защиты, на противоположные контакты нагревательного элемента, подходят проводки от переключателя режимов.

Включая его, мы подключаем в цепочку либо один тен, либо задействуем сразу две спирали. Получается, что на предохранитель подается фаза, а на контакты с обратной стороны через переключатель — ноль. Либо наоборот, в зависимости от того, как вы воткнули вилку в розетку.

Типичные схемы подключения тепловентиляторов обогревателей выглядят следующим образом:



Очень часто в этой цепочке, именно термопредохранитель является главной причиной неработоспособности всего устройства.

При этом его замена не так проста как кажется на первый взгляд. Не даром завод здесь использует заклепки, а не пайку.

Как заменить термопредохранитель

Паять здесь не рекомендуется, так как в процессе пайки температура поднимается свыше расчетных 121 градуса. Но если у вас выхода нет, придется использовать хороший теплоотвод.

Негодный предохранитель выкусываете и обрабатываете флюсом латунные отверстия в местах клепок.

Сам термопредохранитель, а именно подходящие к нему проводки, плотно обжимаете пинцетом или искривленными длинногубцами. Тем самым при пайке, тепло будет как бы отводиться через них, не доходя до самого корпуса.

100% отвода тепла вы конечно не добьетесь, но все же большая его часть уйдет именно через широкие губки инструмента.

Если вы вообще не хотите паять, то можно воспользоваться винтиками. Главное иметь достаточной длины отводы.

Загибаете их колечком, и в местах заклепок ставите маленькие винты. Этими винтиками закрепляете предохранитель на своем посадочном месте.

Подобрать и заказать себе нужный термопредохранитель на любую температуру и силу тока можно отсюда.

Если не нашли точно совпадающий по градусам, выбирайте модели с температурой от 110 до 140С, не более.

Еще один предохранитель, а вернее термопредохранительное реле, защищающее сам двигатель, запрятан довольно далеко. Он предназначен для защиты обмоток от перегрева.



Такой же защитой снабжаются и обычные напольные вентиляторы. Подробно о специфике их проверки и замены, можно прочитать в статье по ссылке ниже.

Обычно он самовосстанавливающийся, то есть через какое-то время после остывания обмоток, дуйчик вновь можно запустить без каких-либо проблем. Выглядит это следующим образом.

Вы включаете холодный тепловентилятор в сеть, он работает некоторое время, после чего самопроизвольно перестают вращаться лопасти. Тэны по началу еще греют, а затем также вырубаются.

После остывания, как ни в чем не бывало весь цикл повторяется по новой. Если у вашего девайса подобные симптомы, и термостат тут не причем, то смотрите в сторону именно этой защиты обмоток.

Кстати, когда сгорает термопредохранитель на 121 градус, повнимательнее присмотритесь к биметаллической пластине после него. Скорее всего с ней также что-то не в порядке.

По идее она должна срабатывать раньше. В противном случае предохранитель в ближайшее время сгорит опять. Поэтому если есть какие-либо подозрения, лучше заменить обе детали сразу.

После ремонта, обязательно соберите все провода при помощи стяжек в один пучок и запрячьте подальше от лопастей. Иначе их может запросто перерубить винтом.

Дует, но не греет

А что делать и где искать, если тепловентилятор работает, дует холодным воздухом, но не греет? В этом случае основная проблема в биметаллической пластине, идущей после термопредохранителя.



Либо на ней отгорает припаянная нихромовая спираль тена, либо пропадает контакт на самой пластинке. Вновь вызваниваете все тестером и при необходимости зачищаете и подгибаете контактные площадки.

А еще проверить исправность таких пластин, можно путем прикосновения к ним разогретого паяльника. При достаточном нагреве, цепь разомкнется и тестер покажет обрыв. При остывании — замкнется.

Если же поврежден сам тэн, то здесь все-таки проще купить другой ветродуй, нежели заморачиваться с перепайкой нихрома.

Еще имейте в виду, что когда в схеме подключения двигатель дуйки «не сидит» строго после термопредохранителя, то его выход из строя, также будет причиной эффекта — вентилятор дует, но не греет. Как его заменить говорилось выше.

В тепловентиляторах немного другой конструкции, прямоугольной формы, также главными элементами защиты являются темропредохранитель и биметаллическая пластина.
Расположены они под спиралью и сажаются тоже на заклепки.

Их прозвонка более проста, чем в предыдущих вариантах. Сначала ставите переключатель положений в нулевое состояние (отключено).

С обратной стороны проверяете тестером сопротивление на контактах заклепок. При выходе из строя хотя бы одного из элементов, никакого сигнала и звука от мультиметра не дождетесь. Сопротивление будет показываться равным бесконечности.

Поэтому далее вызваниваете элементы по отдельности. На фото ниже видно, что биметаллический размыкатель здесь не причем, у него цепь есть.

А вот предохранитель «дохлый».

При повреждении моторчика на любой модели (спираль греется, лопасти не крутятся и термореле при этом целое), единственное что вы можете сделать, это проверить клин вала от загрязнения пылью и другими посторонними предметами.

При более серьезных повреждениях, ремонтом движка заниматься не особо целесообразно. Здесь уже гораздо проще купить новый тепловентилятор.

Статьи по теме

Как пользоваться мультиметром

Добавлено в избранное Любимый 55

Замена предохранителя

Одна из наиболее распространенных ошибок нового мультиметра – это измерение тока на макетной плате путем измерения от VCC до GND (плохо!). Это немедленно приведет к замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем сгорает, когда через него проходит 200 мА.Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или разрыв.Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, скрывающиеся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Внимание! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен быть предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно протолкните 5A через порт 200mA.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места, где можно разместить красный щуп на передней панели мультиметра? 10A слева и мАВОм справа? Если вы попытаетесь измерить более 200 мА на порте mAVΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно меньше рискуете пережечь предохранитель. Компромисс – чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A , и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, сделаете, являются просто показаниями для устранения неполадок, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока разными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.



← Предыдущая страница
Continuity

Как отремонтировать электронный мультиметр

При разумной осторожности электронный мультиметр обычно прослужит много лет.Однако может наступить время, когда устройство не будет работать должным образом, и вам останется выбор: отремонтировать мультиметр или выбросить его. Однако, прежде чем вы потратите от 20 до 100 долларов на новую замену, воспользуйтесь приведенными ниже простыми методами, чтобы исправить многие распространенные проблемы электронных мультиметров.

Шаг 1. Проверьте аккумулятор

Попробуйте включить электронный мультиметр. Если мультиметр вообще не включается или если дисплей очень тусклый, проблема может заключаться в слабом или разряженном аккумуляторе.Если это так, простая замена батареи должна решить проблему (Примечание. Некоторые мультиметры поставляются с индикатором, который сообщает вам, когда батарея разряжена. Если индикатор разряда батареи горит, замените батарею как можно скорее).

Шаг 2. Проверка выводов щупа

Если мультиметр включается, но вы не получаете точных измерений, проблема может быть в выводах щупа. Для проверки установите электронный мультиметр на измерение сопротивления, а затем соедините концы проводов щупа вместе.Вы должны получить показание 0 Ом (или бесконечность при работе с аналоговым мультиметром). Если номинальное сопротивление превышает 1 Ом, или вы получаете очень нестабильные показания, вы сможете решить проблему, установив новые провода измерительного щупа.

Шаг 3. Разберите электронный мультиметр

Если вам все еще не удалось решить проблему с мультиметром, вам нужно открыть его. Там должно быть несколько маленьких винтиков, которые позволят вам открыть корпус мультиметра.Итак, удалите их с помощью небольшой отвертки.

Шаг 4 – Проверьте предохранитель

Открыв мультиметр, найдите предохранитель и удалите его. Если предохранители изготовлены из прозрачного стекла, загляните внутрь стеклянного кожуха, чтобы убедиться, что очень тонкий провод внутри кожуха выглядит целым или перегоренным. Если кажется, что он взорван, замените его. Если в вашем мультиметре используется керамический предохранитель, вы не сможете проверить его, просто взглянув на него. Итак, возьмите еще один мультиметр и проверьте сопротивление предохранителя.Если сопротивления нет, замените предохранитель. Загляните в руководство пользователя мультиметра, чтобы найти нужный вам тип предохранителя.

Шаг 5. Повторно припаяйте сломанные провода

Открыв корпус, поищите провода или соединения, которые выглядят корродированными или сломанными. Если вы обнаружите поврежденные соединения, удалите их с помощью паяльника и фитиля, а затем создайте новые точки пайки своим утюгом.

Шаг 6. Проверка на незакрепленные детали или винты

Проверьте, нет ли других незакрепленных частей винтов, которые могут дребезжать внутри корпуса мультиметра, и при необходимости устраните проблемы.

Шаг 6. Соберите мультиметр.

Снова соберите мультиметр. Затем настройте мультиметр на измерение сопротивления и прикоснитесь к соединению выводов щупа. Еще раз, измерение должно быть меньше 1 Ом. Если мультиметр по-прежнему не работает, подумайте о покупке нового.

Основные операции, уход и обслуживание, а также расширенное устранение неполадок для квалифицированных специалистов

Точность техника зависит от того, какое измерительное оборудование он использует.Если оборудование используется неправильно или неисправно, то измерения будут неточными. Если измерения будут неточными, техник сделает неправильные выводы. Чтобы избежать получения неточных показаний, вам необходимо правильно обращаться, использовать и хранить счетчики. Когда вы закончите использовать мультиметр, его всегда следует выключать, чтобы продлить срок службы батареи.

Меры предосторожности при обращении и использовании расходомера

Эти меры предосторожности применимы как к цифровым, так и к аналоговым счетчикам.

  • Не роняйте метр.
  • Не перегружайте счетчик. В случае сомнений используйте высокий диапазон, который, как вы знаете, не будет перегружен. При необходимости всегда можно переключиться на более низкий диапазон.
  • Не трогайте точные инструменты. Обратитесь к квалифицированному специалисту по ремонту инструментов для обслуживания точных инструментов.
  • Перед подключением измерителя к цепи убедитесь, что переключатель диапазона установлен в соответствующее положение.
  • Тщательно проверьте соединения цепи перед подачей питания на счетчики.
  • Будьте осторожны, не прикасайтесь к другим электронным компонентам оборудования.
  • Будьте осторожны, не касайтесь наконечниками щупов друг друга, пока они подключены к чему-либо еще.
  • Никогда не переключайте настройки (например, напряжение на ток), пока датчики подключены к цепи

Два основных типа счетчиков – аналоговые и цифровые (Рисунок 1). Хотя оба измерителя выполняют одинаковые функции, они выглядят по-разному.

Рисунок 1: Аналоговый мультиметр и цифровой мультиметр

Как видите, разница в блоке отображения.Цифровые измерители обычно проще в использовании и более точны, чем аналоговые, и поэтому стали более популярными. Мы сосредоточимся на цифровом мультиметре (DMM), так как это наиболее распространенный тип, хотя аналоговые мультиметры все же могут быть предпочтительнее в некоторых случаях, например, при отслеживании быстро меняющегося значения.

Работа с мультиметром

При обращении с мультиметром следует убедиться, что он надежно закреплен. Падение мультиметра, особенно аналогового, даже с небольшой высоты может повлиять на будущие показания и точность мультиметра.При снятии показаний пользователю, скорее всего, понадобится использовать обе руки для выполнения задачи. В результате необходимо убедиться, что счетчик надежно установлен в безопасном месте, где его можно будет прочитать, не меняя положение пользователя. Если подходящего места нет, может потребоваться второй человек, который будет держать измеритель и / или записывать показания. Некоторые счетчики также могут быть оснащены магнитными ремнями или тросами, чтобы облегчить их использование одним техническим специалистом.

Хранилище

Мультиметры

следует хранить в сухом месте, где они не будут подвергаться физическим повреждениям.Большинство мультиметров поставляется с футляром для их хранения. Этот футляр не только удерживает все части вместе в одном месте (измеритель, провода, батареи, магнитный ремешок и т. Д.), Но также защищает уязвимые части, такие как дисплей, от любого повреждения, которое может произойти.

При хранении мультиметра в течение длительного периода извлечение батареек гарантирует, что коррозия не будет накапливаться на соединениях батарей.
Выводы мультиметров могут быть разной длины. Необходимо уделить особое внимание тому, чтобы внутренние соединения проводов не были повреждены из-за их плотной наматывания вокруг себя.

Как заменить батарею мультиметра [Простое решение]

Сегодня я взял мультиметр в руки и он не работал. Я включил его, и через минуту он автоматически выключился. Я пытался включить его несколько раз, но он повторил то же самое.

Сначала я немного волнуюсь, потому что люблю свои электронные устройства и компоненты. Вскоре я выяснил, выполнив поиск в Google, что батарея разряжена. Мне нужно заменить его батарею.

А вот как поменять батарейку мультиметра я не знал.

Я узнал об этом и решил написать о своем опыте, чтобы, если у кого-то возникла такая же проблема. Было бы полезно.

Надеюсь, вам понравится эта статья.

Как узнать, разрядился ли аккумулятор

Когда я увидел, что мой мультиметр не работает, у меня возникло много ложных мыслей. Подумал, может сгорел предохранитель, может, перегорел весь мультиметр.

Но потом я понимаю, что если перегорел предохранитель или мультиметр, на экране ничего не должно отображаться.Все эти ложные мысли приходили мне в голову, потому что при первом нажатии кнопки питания на мультиметре ничего не обнаружилось. Затем, после нескольких нажатий, мультиметр включается, но через минуту автоматически выключается.

Я думаю индикация разряда батареи, при включении мультиметра горит постоянно. А потом внезапно отключается без вашего намерения. Если у вас такая же проблема, не волнуйтесь. Это не так уж важно. Вам просто нужно заменить аккумулятор.

Как поменять батарейку мультиметра

Вы уверены, что аккумулятор мультиметра разряжен. И решили это поменять. Следуйте моим инструкциям ниже, и у вас все будет хорошо. Для замены батарейки мультиметра вам понадобится отвертка и батарейка на 9В от проверенной марки.

У вас должна быть отвертка, подходящая к вашему мультиметру, иначе вы не сможете заменить батарею.

Это фотография моего мультиметра, когда он не работал.Мне было так грустно видеть его в таком состоянии. Пользуюсь этим уже почти 5 лет. Думаю, так возникла связь любви. Не поймите меня неправильно. Все, что я говорю, я просто люблю и не вижу, чтобы это не работало.

Снимите датчики и все крышки с них

Первый шаг – очень осторожно снять все крышки и зонд. Вы видите, что мой мультиметр имеет красивую желтую резиновую крышку. Он защищает его и придает приятный вид.

Я свой мультиметр без желтого цвета не видел.Без него он действительно выглядит очень красиво. Но мне пришлось удалить его, чтобы мультиметр снова заработал нормально.

Снимите заднюю крышку

Посмотрите на заднюю часть мультиметра. Должно быть место, которое вы почувствуете как место для батареи. Я этого не чувствовал и не видел и открутил все винты на мультиметре. И знаете что, откручивание других винтов было бесполезно.

Видите, на задней панели мультиметра должна быть горизонтальная линия, а рядом должны быть винты.Если вы видите такие линии, снимите винт только рядом с ним.

Не выкручивайте все винты.

Пожалуйста, осторожно вывинтите винты хорошей отверткой. Старайтесь не открывать его с силой отверткой, которая не подходит.

Осторожно извлеките аккумулятор

После снятия крышки осторожно. Пора аккуратно вынуть разряженный аккумулятор. Батарею можно устанавливать в любом положении и под любым углом. Вы должны быть очень умными и думать, чтобы обращаться с этим осторожно.

Потому что мы собираемся заставить наш мультиметр снова работать нормально, чтобы не повредить его еще больше. И я думаю, что это самая важная часть нашей основной темы, поменять батарею мультиметра.

Может быть, ваш поврежденный аккумулятор не в хорошем состоянии. Если вы видите на батарее незнакомую жидкость. Старайтесь не трогать его голыми руками. Не знаю, почему, но я думаю, что это какая-то кислота, и ее следует избегать.

Я так думаю, ты прикасаешься к нему, а во время работы нечаянно прикасаешься к глазам этими грязными руками.Вы можете попасть в беду. Поэтому старайтесь не брать в руки батарею, которая не в хорошем состоянии.

Замените старую батарею на новую

И старый, и новый аккумулятор должны иметь одинаковые характеристики. Если у них разные спецификации.

Ваш мультиметр может показывать неточные результаты. И я думаю, что он тоже не должен работать должным образом.

Убедитесь, что новый аккумулятор установлен правильно и правильно. Если он не подходит, вы не сможете поставить на него заднюю крышку.Также убедитесь, что вы подключили правильную полярность батареи к правильной полярности мультиметра.

Я не думаю, что это произойдет, потому что провода спроектированы таким образом, чтобы вы не ошиблись. Но я подумал, что было бы здорово просто упомянуть об этом.

Проверить исправность счетчика

При замене старого аккумулятора на новый. Перед тем, как накрыть прибор, рекомендуется проверить мультиметр. Включите мультиметр и подождите минуту, если он не выключится автоматически.

Значит, вы проделали большую работу. Ваш мультиметр подходит для измерений, например, измерения напряжения, измерения тока и т. Д.

Установите крышки и щупы на место

После проверки пора снова ставить снятую заднюю крышку на прежнее место. Также мы сняли желтую защитную крышку и датчики. Нам нужно поставить и подключить их обратно на прежние места.

У меня обратно мультиметр. И он работает нормально, а также снова выглядит красиво с желтой крышкой.Я добавлю сюда одну вещь, если у вас есть кнопка удержания на мультиметре, пожалуйста, проверьте это.

Я случайно нажал на нее, возвращая мультиметр обратно. Когда я закончил покрывать. Я включил мультиметр. Он включился, но когда я попытался измерить напряжение старого аккумулятора, он не показывал никакого напряжения.

Это был момент небольшого беспокойства, но вскоре я понял, что кнопка удержания нажата. И я делюсь тем, что узнал о том, как кто-то может заменить батарею мультиметра.

Заключение

Вы включили мультиметр, и внезапно он автоматически выключился. Это один из признаков того, что батарею мультиметра нужно заменить. В этом посте я делюсь простым методом замены батареи мультиметра.

Заменить разряженную батарейку мультиметра на новую довольно интересно и весело. Теперь, если вы хотите купить батарейки для мультиметра в Интернете, я бы порекомендовал Duracell Battery (Amazon Link) .Если он вам понравится, это будет лучший продукт для вас.

Надеюсь, это вам чем-то помогло.

Теперь, если вы тот, кто хотел бы пройти полный курс, чтобы узнать об основах мультиметра. Затем я создал замечательный курс специально для людей, которые только начинают заниматься электроникой. Вы узнаете все концепции использования мультиметра, типы мультиметров, как использовать мультиметр для измерения сопротивления, напряжения, тока и емкости. Мало того, что вы также узнаете, как использовать мультиметр для поиска неисправностей в цепях, и многое другое.Вот ссылка на курс (курс по основам мультиметра для всех).

Спасибо и удачной жизни.

Как пользоваться цифровым мультиметром

Цифровой мультиметр – незаменимый инструмент для тестирования, диагностики и поиска и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался гораздо более точным и надежным, чем старые аналоговые стрелочные измерители. Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (ом).Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять распространенных применений цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.


Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Электрический тестер Fluke T5600

Fluke 132 доллара.99

$ 108,27 (19% скидка)

Цифровые клещи CL380

💡Предупреждение: работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности. Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke по мультиметрам.Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Тестирование батарей Свежая батарея будет выдавать напряжение чуть больше номинального (для этой батареи 1,5 В). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для постоянного тока

вольт. Тревор Рааб

Начните с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи.Сначала подключите черный щуп измерителя к разъему, обозначенному – COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, похожий на перевернутую подкову, мы вернемся к этому через минуту). Большинство современных измерителей делают эту установку практически надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красный разъем. Теперь поверните поворотный переключатель (шкалу) в положение Volts DC; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Удерживайте кончик красного щупа напротив положительной (+) внешней клеммы аккумулятора, а черный щуп – напротив отрицательной (-) внутренней клеммы. Напряжение аккумулятора будет отображаться на экране дисплея измерителя. Например, полностью заряженная батарея AA должна иметь показания не менее 1,5 В. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи обеспечивать ток под нагрузкой.Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить.

Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт. Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт.Подключите черный щуп к черному разъему COM измерителя, а красный щуп – к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на шкале.

Этот контент импортирован из {embed-name}. Вы можете найти то же содержимое в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль).Проверьте показания на экране измерителя. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем выньте черный датчик из розетки – оставьте красный датчик на месте – и вставьте черный датчик в небольшое закругленное отверстие (заземление) под двумя прорезями. Показания должны остаться прежними. В противном случае розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Тестирование настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем.Сначала выключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отсоединением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили. Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если повернете диск в положение Volts AC (Vac), на экране появится слово «auto»).Подключите черный щуп к разъему COM, а красный – к красному разъему V.

Для проверки однополюсного переключателя (простейшего типа; имеет два латунных винта и один зеленый винт). Установите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам на стороне переключателя – не имеет значения, какой щуп к какому винту прикасается.

При выключенном переключателе вы должны получить показания O.L (вы также можете получить другие показания, например, 99999 или символ, подобный этому I или даже этому: L).Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется не имеющим смысла (вы могли подумать, что измеритель покажет ноль Ом), но измеритель сообщает вам, что, когда внутренние контакты не касаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать. Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показано меньше одного Ом. Если этого не произошло, переключатель неисправен и его необходимо заменить.

Еще один простой тест – повернуть шкалу измерителя в положение для непрерывности.Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если счетчик издает звуковой сигнал при включенном переключателе. Переключатель неисправен, если глюкометр не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».

Тестирование удлинителей Обратите внимание на чтение О.Л. На счетчике. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой – намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинительных шнуров, потому что поврежденные шнуры могут поражать вас током или вызвать пожар.Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение «Ом».

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление 8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим контакт заземления, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая целостность шнура будет иметь сопротивление 0,8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинный (нейтральный) паз на охватывающем конце шнура.Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь черным щупом к узкому выступу, а затем к круглому зубцу для O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения. Вставьте шнур в электрическую розетку и поверните шкалу измерителя на вольт переменного тока. Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить показание около 120 вольт.Теперь переместите красный щуп в более длинный (нейтральный) слот, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры.Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя. Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов от электрика

Дэвид Шапиро – старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем.Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Считается окончательной работой по теме. Вот восемь ключевых предостережений Шапиро по безопасной работе с глюкометром.

  1. Выработайте привычку держать пальцы на пластмассовых и резиновых деталях измерителя, чтобы избежать контакта с металлическими поверхностями под напряжением.
  2. Надевайте защитные очки при выполнении электрических испытаний, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
  3. Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой датчик входит в какое гнездо, но возьмете привычку подключать красный к красному, черный к черному, чтобы научиться связывать эти цвета с полярностью и ее полярностью. символы (знаки + и – и цвета, сопровождающие электрические клеммы и провода).
  4. Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете.Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, так будет сейчас. В худшем случае поражение электрическим током может убить вас.
  5. Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие участков, которые порезаны, истерзаны или раздавлены.
  6. Знайте свой счетчик. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите.Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего счетчика с руководства пользователя.
  7. Обычно счетчик не выходит из строя, когда перестает показывать (при условии, что у него хороший аккумулятор). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами). Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
  8. Температура. Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему.«Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.
    1. Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

      Как: использовать мультиметр

      Фото: fotosearch.com

      Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметрами», снизились в цене и размерах, что делает их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники. При устранении неполадок с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

      Если вы новичок в мультиметрах, эти гаджеты поначалу могут показаться сложными.Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации своего конкретного устройства.

      Фото: fotosearch.com

      Два типа мультиметров

      Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской -типа магазин. Новые дети в этом блоке – цифровые мультиметры (DMM) – предлагают более высокую точность с десятичной запятой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

      Приложения и ограничения

      Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями низкого напряжения, такими как малые двигатели постоянного тока (DC) или низковольтные приборы переменного тока (например, ваши термостаты и дверные звонки) . Во избежание перегорания предохранителя, поломки мультиметра или риска получения травмы не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

      Среди прочего, мультиметры могут определять:

      • Имеющийся заряд аккумулятора
      • Напряжение на розетке или переключателе
      • Повреждение кабелей и шнуров
      • Жизнеспособность предохранителей, диодов и резисторов
      • Проводящая способность электрического пути

      Измерение напряжения

      С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение – особенно полезно для обнаружения коротких замыканий или определения того, держит ли аккумуляторная батарея заряд.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения выше, чем ток, который вы проверяете. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения – 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант – 20 В постоянного тока.

      Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным разъемам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

      Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом – к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

      Совет по безопасности: Держите зонды за изолированные ручки. Не прикасайтесь к металлической части зондов, чтобы избежать поражения электрическим током.

      Фото: fotosearch.com

      Проверка сопротивления и непрерывности

      В электронике «сопротивление» – это количество препятствий для потока электричества, и чем меньше, тем больше или, скорее, полезно для работы вашего бытовая техника. Имея в руках мультиметр, вы можете измерять сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу же купить новую микроволновую печь.

      Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

      Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности «

      ». Небольшое значение – или звуковой сигнал – указывает на непрерывный путь между двумя точками. Однако отсутствие чтения или звукового сигнала указывает на проблему.Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

      Тестирование тока низкого напряжения

      Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, такая как замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света.Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

      В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного цвета) к красному щупу мультиметра. Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) тестируемого устройства. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу прибора (также белый).Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

      Совет по безопасности: Как упоминалось ранее, не проверяйте , а не схему, которая превышает возможности вашего мультиметра. Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может превышать 10 ампер.

      Сушильная машина не включается – Устранение неполадок, почему сушильная машина не включается – ApplianceAssistant.com


      Сушилка не запускается – (электрическая сушилка с механическим таймером)

      Давайте разберемся, почему ваша электрическая сушилка не запускается.

      Начните сначала с простого. Подает ли электрическая розетка необходимое напряжение для запуска сушилки? Электрическая сушилка использует два отдельных электрических соединения. Один для работы нагревателя сушилки, а другой для питания двигателя сушилки.Таким образом, если один из двух выключателей, подающих питание на вилку осушителя, сработает или « разомкнут », сушилка не запустится. Найдите два выключателя, которые защищают розетку сушилки, и выключите их, а затем снова включите. Попробуйте запустить сушилку. Сушилка включалась?

      ДА: Поздравляем, ваша сушилка починена! Не забудьте поставить лайк ApplianceAssistant на Facebook и оставить комментарий!

      НЕТ: Давайте проверим еще несколько простых вещей, чтобы выяснить, почему сушильная машина не запускается.

      Переключатель дверцы сушилки: Откройте дверцу сушилки и найдите кнопку или рычаг переключателя. В зависимости от марки и стиля вашей сушилки существует несколько вариантов стиля и размещения дверного переключателя, но где-то на сушилке будет переключатель, который должен срабатывать, когда вы закрываете дверцу, чтобы сушилка включалась. Когда вы найдете его, попробуйте нажать на него вручную, вы должны услышать или почувствовать сильный щелчок. (Единственный способ устранить дверной выключатель как причину, по которой ваша сушилка не включается, – это проверить его с помощью мультиметра , на целостность.Однако в целом, если он хорошо щелкает и кажется твердым, это, вероятно, не проблема сушилки.) Был ли дверной выключатель причиной того, что сушилка не запускается? Поздравляю, вы все поняли! Не забудьте рассказать друзьям об ApplianceAssistant на Facebook и оставить комментарий! Найти новый дверной выключатель

      Таймер сушилки: давайте взглянем на таймер сушилки, чтобы найти подсказки. Поверните ручку таймера сушилки в положение, при котором сушилка обычно включается, и приложите ухо к таймеру.Вы что-нибудь слышите? Если да, то мы можем предположить, что таймер набирает силу и продвигается вперед. Давайте проведем еще один быстрый тест. Установите ручку таймера сушилки на номер или положение, отмеченное на консоли сушилки, и сделайте перерыв на 10–15 минут. Вы усердно работаете, и сейчас пора перерыв! Хорошо, время перерыва закончилось. Таймер сушилки сдвинулся?

      ДА: Если вы намерены выйти за рамки этого пункта и устранить неполадки, по которым сушильная машина не запускается, вам потребуются некоторые основные инструменты, мультиметр и некоторые идеи о том, как проверить целостность цепи и напряжение.Если вы не знаете, как пользоваться мультиметром, и хотите продолжить поиск и устранение неисправностей в сушильной машине, сначала прочтите эти статьи. Как пользоваться мультиметром. и Как читать схемы проводов Потому что с этого момента я буду говорить так, как если бы вы знаете, как использовать мультиметр, а также следую электрической схеме.

      Если вы справитесь с этим прыжком, сушилка не запустится – Advanced Troubleshooting

      НЕТ: Таймер сушилки не движется.

      Давайте проверим ручку таймера сушилки.Звучит странно; потрескавшиеся ручки таймера – частая причина, по которой ваша сушилка не включается, особенно на сушилках GE! Потяните за ручку вала таймера сушилки и найдите трещину или какое-либо слабое место, которое не позволяет ручке вращать вал таймера. В большинстве сушилок плоская сторона вала таймера сушилки должна указывать на то же место, что и линия индикатора ручки. Направлена ​​ли плоская сторона вала таймера сушилки в положение ВЫКЛ или РАБОТА? Если вал таймера направлен в положение ВЫКЛ., Осторожно используйте плоскогубцы, чтобы повернуть вал в положение цикла и запустить сушилку.

      Разобрались?

      ДА: Поздравляем, вы выяснили, почему сушильная машина не запускается! Не забудьте поставить лайк ApplianceAssistant на Facebook и оставить комментарий! Найдите ручку сушилки

      НЕТ: Если вы намереваетесь выйти за рамки этого пункта при поиске и устранении неисправностей, по которым сушильная машина не запускается, вам потребуются некоторые основные инструменты, мультиметр и некоторое представление о том, как проверить целостность цепи и напряжение. Если вы не умеете пользоваться мультиметром и хотите продолжить поиск и устранение неисправностей в сушильной машине, сначала прочтите эти статьи. Как пользоваться мультиметром. и Как читать схемы проводов Потому что с этого момента я буду говорить так, как если бы вы знаете, как использовать мультиметр, а также следую электрической схеме.

      Если вы справитесь с этим прыжком, сушилка не запустится – Расширенный поиск неисправностей

      Сушилка не запускается – электронное управление

      Ваша сушилка газовая или электрическая?

      Моя сушилка имеет газовую линию и нагревается пламенем.

      Моя сушильная машина электрическая, и вилка выглядит примерно так

      Сушилка не запускается – (Электронное управление газовой сушилкой)

      Теперь давайте разберемся, почему ваша газовая сушилка не запускается.

      Начните сначала с простого. Подходит ли электричество, необходимое для того, чтобы ваша сушилка заработала, в розетке сушильной машины. Поскольку ваша сушилка работает на газе, у вас должна быть обычная розетка, к которой вы можете подключить свет для проверки?

      Свет работал?

      NO : У меня нет питания на розетке сушильной машины.

      Попробуйте переустановить домашний выключатель розетки осушителя и повторите попытку. Если в розетке нет питания, очевидно, что сушилка не запустится. И это должно быть вашим фокусом. У вас может быть плохая домашняя розетка, плохое соединение проводов в стене или розетке или неисправный выключатель в доме. Звучит как домашний вопрос. Перейдите по этой ссылке для получения дополнительных сведений об устранении неполадок (Устранение неполадок домашней электросети)

      ДА : У меня есть электрическая розетка сушильной машины.

      К сожалению, в сушилках с электронным управлением другие простые вещи маловероятны. Большинство сушилок с электронным управлением имеют подсветку барабана и включаются, даже если дверной выключатель неисправен. Поэтому, если у вас нет никаких признаков питания, и в вилке сушильной машины есть напряжение, и вы намереваетесь выйти за рамки этого пункта, решив, почему ваша сушилка не запускается, вам понадобятся некоторые основные инструменты, мультиметр и некоторое представление о том, как проверить на непрерывность и напряжение. Если вы не знаете, как пользоваться мультиметром, и хотите продолжить поиск и устранение неисправностей в сушильной машине, сначала прочтите эти статьи. Как пользоваться мультиметром. и Как читать схемы проводов Потому что с этого момента я буду говорить так, как если бы вы знаете, как использовать мультиметр, а также следую электрической схеме.

      Если вы справитесь с этим прыжком, сушилка не запустится – Расширенный поиск неисправностей

      Сушилка не запускается – (Электронное управление электрической сушилкой)

      Давайте разберемся, почему ваша электрическая сушилка не запускается.

      Начните сначала с простого.Есть ли электричество в розетке сушилки. Электрическая сушилка использует два отдельных электрических соединения: одно для работы нагревателя сушилки, а другое для питания двигателя сушилки. Таким образом, если один из двух выключателей, подающих питание на вилку осушителя, сработает или « разомкнут, », сушилка не запустится. Найдите два выключателя, которые защищают розетку сушилки, и выключите их, а затем снова включите. Попробуйте запустить сушилку. Сушилка включалась?

      ДА: Поздравляем, ваша сушилка починена! Не забудьте поставить лайк ApplianceAssistant на Facebook и оставить комментарий!

      НЕТ: К сожалению, с сушилками с электронным управлением другие простые вещи, такие как дверные выключатели, маловероятны.У большинства электронных сушилок есть барабанные фонари, и они включаются, даже если дверной переключатель неисправен. Поэтому, если у вас нет никаких признаков питания и вы намереваетесь выйти за рамки этого пункта и устранить неполадки, по которым ваша сушильная машина не запускается, вам понадобятся некоторые основные инструменты, мультиметр и некоторое представление о том, как проверить целостность цепи и напряжение. Если вы не знаете, как пользоваться мультиметром, и хотите продолжить поиск и устранение неисправностей в сушильной машине, сначала прочтите эти статьи. Как пользоваться мультиметром. и Как читать схемы проводов Потому что с этого момента я буду говорить так, как будто вы знаете, как использовать мультиметр, а также можете следовать схеме подключения.

      Как только вы разберетесь с этим, продолжайте читать Сушильная машина не запускается – Расширенный поиск неисправностей

      Сушильная машина не запускается – Расширенный поиск неисправностей

      Как я уже сказал, сушилки – довольно простые машины. Тем не менее, существует несколько различных способов сборки и разборки сушилок, чтобы вы могли получить доступ к электрическим компонентам для тестирования. Я не могу описать каждый тип в этой статье … Поэтому я расскажу вам, что проверить в порядке вероятности, и вам нужно будет выяснить, как добраться до той части, о которой мы говорим.Вот несколько ресурсов, которые помогут вам в ваших поисках.

      Видео о ремонте сушилки

      • Видео по ремонту сушилки Whirlpool
      • Видео о ремонте сушилки Samsung
      • Видео о ремонте сушилки Frigidaire
      • Видео о ремонте сушилки GE
      • Видео о ремонте сушилки LG

      Руководства по обслуживанию сушилок

      • Руководство по обслуживанию сушилок Whirlpool
      • Руководство по обслуживанию сушилок Samsung
      • Руководства по обслуживанию сушилок Frigidaire
      • Руководство по обслуживанию сушилок GE
      • Руководство по обслуживанию сушилок LG

      Возможные причины, по которым ваша сушильная машина не запускается, электрические детали

      Шаг 1. Для запуска вашей сушильной машины необходимо необходимое количество электроэнергии. Для осушителей газа подходящее напряжение составляет примерно 120 В переменного тока, а для электрических сушилок правильное напряжение составляет примерно 240 В переменного тока. Если вы не смогли убедиться, что ваша розетка работает, начните с проверки напряжения.

      Шаг 2. (У вас есть питание на розетке сушилки) Отключите сушилку и проследите за проводами в сушилку, открыв все необходимые панели. Посмотрите на соединения на предмет каких-либо признаков проблемы, например, ожогов или обесцвечивания.Проверьте целостность шнура или, если вас устраивает электричество, (Примечание по безопасности) проверьте внутренние соединения на предмет надлежащего напряжения.

      Шаг 3. Откройте верх сушилки и проверьте состояние ремня. Это сломано? Вероятно, это основная проблема вашей сушилки.

      Шаг 4. Проверьте наличие 120 В переменного тока на входе и выходе из таймера или платы управления сушилки. Чтобы найти эти контрольные точки, вам нужно будет обратиться либо к электрической схеме, надеюсь, на сушилке, либо найти руководство по ремонту сушилки для вашей сушилки.Если он недоступен, пропустите его и сначала проверьте другие параметры.

      Шаг 5. При отключенной сушильной машине проверьте выключатель дверцы сушильной машины на целостность.

      Шаг 6. Найдите и проверьте плавкий предохранитель. Тепловой предохранитель может находиться в нескольких разных местах в зависимости от стиля вашей сушилки. Расположение тепловых предохранителей

      Шаг 7. Позвоните профессионалу. Если вы не обнаружили источник проблемы, вероятно, сейчас самое время вызвать подкрепление.Обязательно найдите кого-нибудь с хорошей репутацией, потому что есть много людей, которые не умеют ремонтировать бытовую технику.

      Тепловой предохранитель (также называемый термостатом верхнего предела или рабочим термостатом) открыт. Перегорание предохранителей вызвано перегревом осушителя, во многих случаях из-за ограничений вентиляции осушителя. Поэтому, если сушильная машина в последнее время сушит дольше, этот предохранительный предохранитель может стать причиной того, почему сушилка не запускается. Плохие плавкие предохранители, из-за которых сушилка не запускается, чаще встречаются в электрических сушилках, чем в газовых.Большинство газовых осушителей включаются и работают без нагрева. В сушилке должно быть как минимум два плавких предохранителя, интересующий вас, для предотвращения запуска сушилки, обычно располагается в воздуховоде после вентилятора сушилки.

      Ременной переключатель Открыт. Это обычное дело для сушилок Samsung, GE, сушилок LG и некоторых сушилок Whirlpool. Если это причина, вы почти наверняка заметили некоторый шум, из-за которого сушилка не включается. Это потому, что ленты сушилки не рвутся случайным образом, если сушилка не износилась.Это почти всегда вызвано плохим ременным шкивом, который заблокировал и сгорел ремень. Если вы можете найти электрическую схему для вашей модели в области консоли, вы можете найти переключатель ремня безопасности, не открывая сушилку и не осматривая ее.

      Таймер Большинство таймеров очень надежны. Однако таймеры часто выходят из строя на новых моделях сушилок Whirlpool с таймером

      .

      Плата управления Совет: Платы управления чувствительны к электростатическому разряду, поэтому обязательно проверьте себя и любые инструменты, прежде чем прикасаться к плате управления. (Примечание по безопасности) Все, что вас интересует при устранении неполадок, почему ваша сушильная машина не запускается, это следующее: Попадает ли электричество в силовую плату? Кроме того, остается ли управление цепью двигателя?

      Мотор Моторы выходят из строя, но очень редко. По моему опыту, чаще всего выходят из строя двигатели сушилок Samsung. С помощью электрической схемы вы можете проверить обмотки двигателя на непрерывность. Если какая-либо из обмоток двигателя проверена как открытая, вы знаете, почему сушильная машина не запускается.Но первое, на что стоит обратить внимание, – это перегоревшие или двухцветные контакты проводов на вилке двигателя сушилки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
