Общая характеристика кабелей силовых для стационарной прокладки на напряжение до 35 кВ

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 35 кВ включительно частотой 50 Гц для сетей с изолированной нейтралью. Кабели могут быть использованы в сетях переменного и постоянного тока с заземленной нейтралью. При этом номинальное напряжение кабелей в сетях постоянного тока не должно превышать номинальное напряжение при работе в сетях переменного тока более чем в 2,5 раза.

КАБЕЛИ ПОДРАЗДЕЛЯЮТ:

1. По виду изоляции и оболочки:

кабели с пластмассовой изоляцией в пластмассовой или металлической оболочке;
кабели с пропитанной бумажной изоляцией в металлической оболочке;
кабели с бумажной изоляцией, пропитанной нестекающим составом, в металлической оболочке;
кабели с резиновой изоляцией в пластмассовой, резиновой или металлической оболочке.

2. По значению номинального напряжения Uo/U, которое выбирается из ряда: 0,38/0,66; 0,6/1; 1,8/3; 3/3; 3,6/6; 676; 6/10; 8,7/10; 10/10; 8,7/15; 12/20; 12,7/22; 18/30; 20/20; 35/35 кВ, где Uо – линейное напряжение между жилой и экраном или металлической оболочкой, или землей; и U – фазное напряжение между жилами.

3. По номинальному сечению токопроводящих жил, которое выбирается из ряда:
1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120;150;185;240;300;400;500;625;800;1000 мм².
В одножильных кабелях сечение жил не более 300 мм². Двухжильные кабели имеют все жилы одинакового сечения. Трех и четырехжильные кабели имеют все жилы одинакового сечения (в том числе и нулевую) или одну жилу меньшего сечения (нулевую или жилу заземления). Пятижильные кабели имеют одну жилу меньшего сечения (жилу заземления), шестижильные – две жилы.

4. По числу токопроводящих жил (1, 2, 3, 4, 5 или 6) и их конструкции.

В одножильных кабелях, в многожильных кабелях сечением до 16 мм², а также в многожильных кабелях с отдельными оболочками или экранами по каждой жиле и в кабелях с резиновой изоляцией жила имеет круглую форму.
Токопроводящие жилы кабелей с поясной изоляцией сечением до 50 мм² могут быть круглыми или фасонными (секторной или сегментной формы), а свыше 50 мм²– только фасонными. В коаксиальных конструкциях жилы выполнены в виде концентричных повивов проволок по слоям изоляции.

5. По материалу жилы (медь, алюминий), изоляции (поливинилхлоридный пластикат, полиэтилен, пропитанная бумага, резина), оболочки (алюминий, свинец, поливинилхлоридный пластикат, полиэтилен самозатухающий, резина).

6. По особенностям конструкции сердечника кабеля:
Небронированные двухжильные и трехжильные кабели с пластмассовой и резиновой изоляцией на напряжение до 1 кВ и сечением до 16 мм² могут быть плоскими с параллельно уложенными жилами.

На скрученные с заполнением или без него изолированные жилы многожильных кабелей наложена поясная изоляция. Кабели на напряжение от 3,6/6 до 10 кВ по поясной изоляции имеют электропроводящий экран, а кабели на напряжение 10 кВ и выше имеют электропроводящие экраны поверх жил и изоляции. Трехжильные кабели на напряжение 20 и 35 кВ имеют металлические оболочки по каждой изолированной жиле.

7. По типу защитного покрова по ГОСТ 7006-72:

Конструкция элементов защитного покрова	Обозначение
Подушка
Без подушки	б
Битум – бумага – битум1 – бумага-битум (под ленточную броню)	Без обозначения
Битум-бумага-битум-пряжа-битум (под проволочную броню)	Без обозначения
Битум -ленты пластмассовые -бумага-битум бумага – битум (под ленточную броню	л
Битум-ленты пластмассовые-бумага-битум-пряжа-битум (под проволочную броню)	л
Битум -ленты пластмассовые -бумага -битум-ленты пластмассовые -бумага-битум (под ленточную броню)	2л
Битум-ленты пластмассовые -бумага-битум- ленты пластмассовые -пряжа-битум (под проволочную броню)	2л
Битум-ленты пластмассовые-стеклопряжа	нл
Битум-полиэтиленовый шланг-бумага-битум-бумага-битум	п
Битум-лента пластмассовая2-поливинилхлоридный шланг-бумага-битум-бумага-битум	в
Броня
Стальные или стальные оцинкованные ленты	Б
Стальные оцинкованные круглые проволоки	К или П
Наружный покров
Битум-пряжа-битум-меловое или слюдяное покрытие	Без обозначения
Негорючий состав – стеклопряжа -негорючий состав -меловое или слюдяное покрытие	н
Битум-лента пластмассовая2-полиэтиленовый шланг3	Шп
То же, с шлангом из самозатухающего полиэтилена	Шпс
Битум-лента пластмассовая-поливинилхлоридный шланг3	Шв
Без наружного покрова	Г
1) Для кабелей в неметаллической оболочке первый и второй слои битума не накладываются. 2) Допускается не накладывать ленту пластмассовую. 3) В защитных покровах без подушки с ленточной оцинкованной броней битум и ленты пластмассовые не накладываются.

Преимущественная область применения кабеля с конкретной оболочкой и защитным покровом:

Оболочка	Тип защитного покрова	Преимущественная область применения кабеля
Пластмассовая или резиновая	Г	В земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, по мостам, если кабель при эксплуатации не подвергается растягивающим усилиям, в среде с любой степенью коррозионной активности.
Пластмассовая или резиновая	Б	То же, при наличии опасности механических повреждений при эксплуатации
	БбШв	То же
	БГ	То же, кроме прокладки в земле (траншеях)
	К	В воде, в земле (траншеях) при значительных растягивающих усилиях при эксплуатации
	КШп	То же, в том числе в морской воде
Алюминиевая	Г	В сухих помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т. ч. пожароопасных
	Бл	В земле (траншеях) с низкой и средней коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям, и по эстакадам, мостам при наличии опасности механических повреждений
	Б2л	В земле (траншеях) с повышенной коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям
	БлГ	В помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, на эстакадах при наличии опасности механических повреждений
	Б2лГ	То же, в сырых и частично затапливаемых помещениях
	БнлГ	В пожароопасных помещениях при наличии опасности механических повреждений
	БвГ	В сырых, частично затапливаемых помещениях, каналах, кабельных эстакадах в среде со средней и высокой коррозионной активностью при наличии опасности механических повреждений
	Бв	В земле (траншеях) со средней и высокой коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям
	Шп	Тоже
	Б2лШп	То же, с высокой коррозионной активностью
	Б2лШв	То же, а также в сырых, частично затапливаемых помещениях, каналах, на технологических эстакадах при наличии опасности механических повреждений
	Шв	В земле (траншеях) с низкой и средней коррозионной активностью, в шахтах, не опасных по газу и пыли, если кабель при эксплуатации не подвергается растягивающим усилиям, в помещениях (туннелях) , каналах , коллекторах, производственных помещениях, в т. ч. пожароопасных, по эстакадам и мостам при наличии опасности механических повреждений
	Шпс	То же, кроме прокладки в шахтах
	Кл(Пл)	В земле (траншеях) с низкой и средней коррозионной активностью при значительных растягивающих усилиях при эксплуатации
	К2л(П2л)	То же с высокой коррозионной активностью
	К2лШв(П2лШв)	То же, при наличии блуждающих токов
Свинцовая	Г	В пожароопасных помещениях, в блоках при отсутствии опасности механических повреждений
	Б	В земле (траншеях),с низкой и средней коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям
	Бл	То же, с высокой коррозионной активностью
	Б2л	То же, при наличии блуждающих токов
	БлГ	В сырых, частично затапливаемых помещениях и каналах, на эстакадах, в среде со средней и высокой коррозионной активностью при наличии опасности механических повреждений
	Б2лГ	То же
	Б2лШв	То же, а также в шахтах
	Бн	В шахтах, если кабель при эксплуатации не подвергается растягивающим усилиям
	Блн	То же
	БШв	То же
	Шв	В шахтах при отсутствии опасности механических повреждений
	К	В воде при значительных растягивающих усилиях при эксплуатации
	Кл (Пл)	В земле (траншеях), в воде, в шахтах, с любой степенью коррозионной активности при значительных растягивающих усилиях при эксплуатации
	К2л (П2л)	То же, при наличии блуждающих токов
	Клн (Плн)	В шахтах при значительных растягивающих усилиях при эксплуатации
	КШв (ПШв)	То же

8. По климатическому исполнению и категории размещения по ГОСТ 15150-69:

Наименование климатического исполнения и категории размещения	Обозначение
1. Климатическое исполнение для районов с климатом:
1.1. Умеренным	У
1.2. Умеренным и холодным	УХЛ
1.3. Холодным	ХЛ
1.4. Влажным тропическим	ТВ
1.5. Сухим тропическим	ТС
1.6. Сухим и влажным тропическим	Т
1.7. Умеренно холодным морским	М
1. 8. Для всех видов климата, кроме очень холодного, на суше (общеклиматическое исполнение)	О
1.9. То же, на суше и на море	В
1.10. Умеренно холодным и морским тропическим, в т.ч. для судов неограниченного района плавания	ОМ
2. Категория размещения для эксплуатации:
2.1. На открытом воздухе	1
2.2. Под навесом (без прямого воздействия солнечного излучения и атмосферных садков)	2
2.3. В закрытых помещениях без отопления	3
2.4. В отапливаемых помещениях	4
2.5. В помещениях с повышенной влажностью (в т. ч. в шахтах, не отапливаемых подземных помещениях, подвалах, в почве и т.п.)	5

9. Обозначение марки кабеля состоит из последовательно расположенных букв, обозначающих, как правило, материал жилы, изоляции, оболочки и тип защитного покрова. Обозначение материала жилы, изоляции и оболочки соответствует указанному ниже:

медь без обозначения
алюминий А
свинец С
поливинилхлоридный пластикат В
полиэтилен П
полиэтилен самозатухающий Пс
полиэтилен вулканизирующийся Пв
резина изоляционная Р
резина шланговая, не распространяющая горение Н
резина изоляционная повышенной теплостойкости Рт
термоэластопласт Т
пропитанная бумажная изоляция без обозначения
бумажная изоляция, пропитанная нестекающим составом Ц

В обозначение марки кабеля, не имеющего защитного покрова поверх оболочки, добавляется буква «Г». В обозначение трехжильных кабелей, изолированные жилы которых имеют металлическую оболочку, перед буквой, обозначающей материал металлической оболочки, вводится буква «О». В обозначение марки небронированных кабелей с круглыми жилами сечением до 50мм2 с заполнением добавляют букву «з».
В условное обозначение кабеля входит марка кабеля с добавлением цифр, последовательно указывающих число жил и их сечение, значение номинального напряжениями обозначение стандарта или технических условий на определенную марку кабеля. Для кабелей с однопроволочными жилами после обозначения сечения добавляют буквы «ож».

ОСНОВНЫЕ РАЗМЕРЫ И ПАРАМЕТРЫ:

1. Сечения токопроводящих жил однопроволочных или многопроволочных.

Жилы	Сечение жил, мм²
	круглые		фасонные
	медные	алюминиевые	медные	алюминиевые
однопроволочные	1-50	2,5-240	25-50	25-240
многопроволочные	16-1000	25-1000	25-300	25-240

Сечения нулевых жил (при меньшем сечении) и жил заземления.

Жилы	Номинальное сечение, мм²
Основная	1,0 1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300	400
Нулевая	1,0	1,5	2,5	4	6	10	16	16 25	25 35	25 35 50	35 50 70	35 70	50 70 95	50 95	70 120	95 150	185 240
Заземления	1,0	1,5	2,5	2,5	4	6	10	16	16	25	35	35	50	50	70	95

2. Маркировка изолированных жил многожильных кабелей производится расцветкой или цифрами. Расцветка изоляции может быть одноцветной или двухцветной. Применяется также расцветка при помощи цветных лент на жилах для кабелей с бумажной изоляцией. Маркировка цифрами, начиная с нуля, производится печатанием или тиснением. Жила заземления имеет зелено-желтую расцветку или обозначение цифрой 0. Нулевая жила равного сечения с основными жилами имеет голубой цвет для кабелей с пластмассовой и черный – для кабелей с резиновой изоляцией.

3. Наружный диаметр кабеля (справочная велечина).
4. Строительная длина кабеля (оговаривается ГОСТом на каждую группу).
5. Расчетная масса 1 км кабеля (справочная величина).

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ:

1. Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С, приведено в таблице и определяется на одинарном, двойном или одинарно-двойном мосте постоянного напряжения с инструментальной погрешностью не более 0,2% на строительной длине кабеля или образце длиной не менее 1 м.

Номинальное сечение жилы, мм²	Электрическое сопротивление на длине 1 км при 20^о С, Ом, не менее, жилы
Номинальное сечение жилы, мм²	медной	алюминиевой
1,0	18,1
1,5	12,1
2,5	7,41	12,1
4	4,61	7,41
6	3,08	5,11
10	1,83	3,08
16	1,15	1,91
25	0,725	1,20
35	0,524	0,868
50	0,387	0,641
70	0,267	0,443
95	0,193	0,320
120	0,153	0,253
150	0,124	0,206
185	0,0991	0,164
240	0,0754	0,125
300	0,0601	0,100
400	0,4070	0,0778
500	0,0366	0,0605
625	0,0283	0,0469
800	0,0221	0,0367
1000	0,0176	0,0291

2. Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, определяют на строительной длине или образце кабеля длиной не менее 10 м при напряжении от 100 до 1000 В с помощью измерительных схем и приборов, обеспечивающих погрешность не более 10% для значении от 105 до 1010 Ом, не более 20% для значений свыше 1010 до 1014 Ом и не более 25% для значений свыше 1014 Ом. Для одножильных кабелей измерение проводят между изолированной жилой и металлической оболочкой, экраном или броней, а при их отсутствии – между жилой и водой или металлическим стержнем, на который навивают образец кабеля или отдельной жилы плотными витками с натяжением не менее 20 Н на 1 мм² номинального сечения жилы. Для многожильных кабелей измерение проводят между каждой жилой и остальными жилами, соединенными между собой и с металлической оболочкой или экраном, или броней при их наличии.
3. Тангенс угла диэлектрических потерь при температуре 20°С определяют на строительной длине для кабелей на напряжение 10 кВ и более. Измерение проводят при напряжении, равном половине номинального напряжения Uо между жилой и металлической оболочкой (экраном) или между каждой жилой и остальными жилами, соединенными между собой и экраном, металлической оболочкой или броней.
4. Уровень частичных разрядов кабелей с пластмассовой изоляцией определяют на строительной длине или образцах кабеля при напряжении 1,5 Uо, приложенном между жилой и экраном с помощью установки, включающей в себя источник высокого напряжения промышленной частоты, высоковольтный вольтметр, измерительный элемент, детектор, калибратор частичных разрядов, генератор двойных импульсов и, при необходимости, конечный импеданс и подавитель отражений. Заданное значение уровня частичных разрядов не должно повышаться после воздействия трёх циклов нагрева до температуры на 10°С превышающей длительно допустимую температуру нагрева жилы и последующего охлаждения до температуры окружающей среды, а также после трех циклов изгиба с диаметром, нормируемым при испытаниях на навивание.

МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ

Стойкость кабеля к механическим воздействиям определяется стойкостью к навиванию отрезка кабеля вокруг цилиндра установленного диаметра. Длина образца кабеля с бумажной изоляцией не менее 5 м, с пластмассовой или резиновой – не менее 1,5 м. Кабели в алюминиевой оболочке подвергаются двум циклам навивания и разматывания, другие кабели – трем циклам. Образцы кабелей с пластмассовой или резиновой изоляцией перед навиванием должны быть выдержаны в течение от 45 до 240 мин в холодильной камере при температуре, нормированной для данного кабеля для прокладки без предварительного подогрева. После навивания образцы должны выдержать без пробоя в течение не менее 5 мин испытательное напряжение (1,5-5,0)Uо частотой 50 Гц, и защитный покров, оболочка, изоляция не должны иметь трещин, разрывов и других механических повреждений.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

1. Значение номинального напряжения кабеля в зависимости от типа сети.

Номинальное напряжение кабеля, кВ	Максимальное напряжение трехфазной сети, для которой кабель предназначается, кВ
	Тип А и Б		Тип В
	одножильные кабели или многожильные в отдельной металлической оболочке или экране по каждой жиле	многожильные кабели с поясной изоляцией	одножильные кабели или многожильные в отдельной металлической оболочке или экране по каждой жиле	многожильные кабели с поясной изоляцией
0,6 / 1	1,2	1,2	1,2	1,2
1,8 / 3	3,6	3,6	3,6	3,6
3 / 3				3,6
3,6 / 6	7,2	7,2	3,6	3,6
6 / 6				7,2
6 / 10	12	12	7,2
8,7 / 10				12
10 / 10				12
8,7 / 15	17,5		12
12 / 20	24		17,5
20 / 20			24
12,7 / 22	24		17,5
18 / 30	36		24
35			40,5

По условиям однофазного замыкания на землю сети подразделяют:
-тип А – продолжительность однофазного замыкания на землю не более 1 мин;
-тип Б – продолжительность единичного однофазного замыкания на землю -не более 8 ч, а общая продолжительность всех однофазных замыканий на землю в году -не более 125 ч;
-тип В – все остальные сети.
2. Температура окружающей среды при эксплуатации от минус 50 до 50 °С при относительной влажности до 98% при температуре до 35 °С.
3. Длительно допустимая температура нагрева жил кабелей с пластмассовой и резиновой изоляцией при эксплуатации и максимально допустимая температура жил при коротком замыкании.

Вид изоляции кабеля		Длительно допустимая температура нагрева жил, °С		Максимально допустимая температура при токах короткого замыкания, °С
Поливинилхлоридный пластикат		70		160
Полиэтилен		70		130
Вулканизирующийся полиэтилен		90		250
Резина		70		200
Резина повышенной теплостойкости		90		250
Бумажная изоляция	Номинальное напряжение кабеля, кВ	Одножильные или в отдельной металлической оболочке или экране по каждой жиле	С поясной изоляцией
	0,6/1	80	80	250
	1,8/3; 3/3; 3,6/6; 6/6	80	80	200
	6/10; 8,7/10; 10/10	75	70	200
	8,7/15	70		130
	12/20; 12,7/22	70		130
	20/20; 18/30; 35/35	65		130

Продолжительность короткого замыкания – не более 4 с.
4. Длительно допустимая токовая нагрузка кабеля, зависит от конструкции кабеля и условий его прокладки.
5. Температура прокладки кабеля без предварительного подогрева.

Тип кабеля	Температура прокладки, °С, не ниже
Кабель с бумажной изоляцией	0
Кабель с полиэтиленовой изоляцией и оболочкой без волокнистых материалов в защитном покрове, с резиновой изоляцией в свинцовой оболочке	-20
С резиновой и пластмассовой изоляцией в поливинилхлоридной оболочке, без волокнистых материалов в защитном покрове, с профилированной броней	-15
Для остальных конструкции	-7

6. Минимальный радиус изгиба кабеля при прокладке.

Тип кабеля	Минимальный радиус изгиба
Кабель с бумажной изоляцией многожильный в свинцовой оболочке	15 Dн
Кабель с бумажной изоляцией одножильный в алюминиевой или свинцовой оболочке и многожильный в алюминиевой оболочке	25 Dн
Кабель с пластмассовой изоляцией в алюминиевой оболочке	15 Dн
Кабель с пластмассовой и резиновой изоляцией одножильный	10 Dн
Кабель с пластмассовой и резиновой изоляцией многожильный	7,5 Dн
Dн – наружный диаметр кабеля

7. Кабель может эксплуатироваться в течение срока, превышающего установленный в стандарте или технических условиях на кабель при удовлетворительном техническом состоянии кабеля.

Все электрические и механические характеристики приведены для нормальных климатических условий при температуре 20°С, если не оговорены другие условия испытаний.

Как можно определить какую мощность выдержит кабель или провод

Нам часто приходится подключать электроприборы к сети. Для этого нужен кабель или провод подходящего сечения. Но как же самому подобрать именно тот, что нам нужен и справиться с этой ситуацией без помощи специалистов.

Если подключить слишком большую нагрузку на кабель, то он будет греться, а может и вовсе перегреться. Из-за этого оплавится изоляция, что опасно коротким замыканием, поражением электрическим током и возгоранием. Отсюда возникает вопрос: “как узнать какую мощность выдерживает кабель или провод?”. Давайте разбираться!

Что влияет на допустимую мощность?

Сразу стоит отметить что сечение и мощность кабеля в принципе не связаны между собой. Для проводника решающую роль играет допустимый длительный ток. Эти величины описаны в ПУЭ раздел 1, глава 1.3. Дело в том, что если он выдерживает ток 16А, то в сети 220В это 3.5 кВт, для 380В – это 10 кВт, а в сети 12В это всего 192Вт. Поэтому говорить о допустимой мощности для кабеля разумно говорить лишь в контексте заведомо известного напряжения.

Чтобы перевести киловатт в ватты нужно просто разделить кВт на 1000.

Чтобы перевести Ватты в Амперы нужно Ватты разделить на напряжение в вольтах.

А для трёхфазной сети то разделить ещё и на 1.73 (корень из 3) и на CosФ.

CosФ – коэффициент мощности, указывается на табличке расположенной на корпусе большинства электроприборов.

Таблица сечений провода и допустимый ток

Есть специальные таблицы, в которых описано соответствие сечения кабеля, тока, напряжения и мощности. Но информация в них не всегда справедлива для подбора кабелей.

Если для расчётов квартирной электропроводки, где длина линии редко превышает 15-20 метров между крайними точками, а температура окружающей среды обычно около 20-25 градусов, это ещё справедливо. ..

Но представим ситуацию, когда вы собрались ставить забор на участке частного дома, и придется использовать электроинструмент при его монтаже и сварочный аппарат, еще и бетономешалку, да к тому же на улице жара на солнце далеко за 30 градусов Цельсия. Тогда вам нужен хороший удлинитель, чтобы подключить его в гараже или в доме, а работать будете по всему периметру участка.

Все вышесказанное включало в себя ряд факторов влияющих на то, какую мощность выдержат кабеля, а именно:

1. Длина линии.

2. Температура окружающей среды и самого проводника.

Оба фактора влияют на сопротивление кабеля, а оно, в свою очередь, на потери мощности и нагрев проводника. Если выбрать проводник со слишком малым сечением для этой мощности, то под нагрузкой напряжение на его конце просядет. Нежелательно допускать потери более 3-5%. В цепях освещения допустимо 10% падения напряжения.

Сопротивление, длина, материал, температура как связаны?

Сопротивление проводника определяется по формуле

R=ро*L/S

Где Ро – удельное сопротивление металла Ом*кв. мм/м, L – длина в метрах, S – площадь поперечного сечения в кв. мм.

Например, удельное сопротивление Ро у меди 0.018, а у алюминия 0.029. Поэтому, вы могли видеть в таблице выше, что при одинаковом сечении медный проводник выдержит больший ток, чем алюминиевый. Это связано с потерями, о них поговорим ниже.

Также в формуле фигурируют ещё две величины – длина и площадь поперечного сечения. Чем больше длина и чем меньше площадь поперечного сечения, тем больше сопротивление. Соответственно с увеличением сечения при постоянной длине сопротивление падает, также и с уменьшением длины.

Есть интересная аналогия с автомобильной дорогой: чем больше полос для движения в одном направлении, тем быстрее едут автомобили, а если автомобилей много (большой ток) и есть всего по одной полосе в каждую сторону, то они будут толкаться в пробке.

У металлов с ростом температуры повышается и сопротивление, соответственно снижается проводимость, если объяснить простыми словами, то это связано с тем, что при нагреве частицы в металле и носители зарядов начинают хаотичное движение, из-за чего чаще сталкиваются.

Потери

Подведем небольшие итоги, от чего зависят потери:

1. Материал кабеля (алюминий или медь).

2. Длина линии.

3. Площадь поперечного сечения.

4. Температура окружающей среды.

5. Прокладка нескольких кабелей в одной трубе. В таком случае нет условий для их охлаждения, к тому же температуры соседних кабелей влияют друг на друга худшим образом.

Подбирать кабель нужно так чтобы итоговые потери были как можно меньшими. В идеале до 3-5%. В крайнем случае, если других вариантов нет, то до 10%. Ведь, при напряжении в сети 220 вольт 10% – это уже 22В потерь и 192В на выходе, при условии что сеть и без того не просажена. А при токе хотя бы в 10А это 220Вт потерь только на проводах. Это описано в ГОСТ 721 и ГОСТ 21128.

Сечение

Перейдем к сути вопроса “Как узнать мощность, которую выдержит кабель?”. Исходя из вышесказанного, следует определить сечение проводника. Для этого нужно измерить его диаметр. Удобнее и быстрее это сделать штангенциркулем. Этот способ подойдёт для любых сечений и проводов.

Если провод с однопроволочной (монолитной) жилой, то нужно просто измерить её диаметр. Если жила гибкая многопроволочная – меряют диаметр одной проволоки, находят её площадь и умножают её на общее количество жил в проводе. Так находят общее поперечное сечение кабелей и проводов.

Чтобы вычислить поперечное сечение по диаметру, нужно возвести его в квадрат, и умножить на 0.785.

Как измерить диаметр кабеля линейкой?

Для толстых кабелей особой проблемы нет, нужно просто приложить линейку к жиле, но с тонкими кабелями так сделать не получится. Поэтому воспользуйтесь следующим способом.

Нужно плотно намотать на отвёртку или другой продолговатый предмет витков 10 провода, а затем измерить линейкой длину получившейся спирали и разделить её на количество витков. Для определения сечения тоненькой жилки из многопроволочной жилы придётся намотать больше витков 30-50, чтобы было удобнее измерять.

Когда вы уже знаете площадь поперечного сечения жил кабеля, можно заглянуть в таблицу и узнать её допустимый ток. Если линия не длинная (до 10 метров) и ток больше тока предполагаемой нагрузки, то можно смело его использовать.

Как упростить расчёты?

Чтобы избежать расчётов потерь и сечений можно воспользоваться онлайн калькуляторами или приложениями для смартфонов, тем более они работают в оффлайн режиме и он всегда с вами. К примеру, для пользователей ОС Android есть приложение “Мобильный Электрик” в нем есть функции:

1. Расчёта сопротивления проводника при известном: материале, сечении, длине и температуре.

2. Расчёта длины проводника при известных: сопротивлении, температуры и сечении.

3. Расчёта сечения при известных: длине, напряжении, допустимых потерях, материале жилы токе и температуре.

4. Расчёта максимальной длины проводника при известных: напряжении, допустимых потерях, материале жилы, токе и температуре. И другие.

Они позволят оценить допустимую мощность и подобрать нужный провод для конкретной мощности.

Кроме этого приложения есть и другие я рассмотрел то, чем пользуюсь сам в работе.

Заключение

Подведем итоги. Чтобы узнать выдержит ли кабель или провод нагрузку нужно определить:

1. Материал, из которого изготовлены жилы.

2. Их сечение.

3. Длину линии.

4. Ток нагрузки.

После чего произвести расчёты или воспользоваться калькуляторами.

Ранее ЭлектроВести писали, почему происходят скачки напряжения и как от них защититься.

Под понятием скачков напряжения подразумевают, как правило, кратковременные или импульсные изменения значения напряжения, как в сторону увеличения, так и в сторону уменьшения. В зависимости от причины перепады напряжения могут иметь различную частоту, амплитуду и общую продолжительность.

По материалам electrik.info

Силовые кабели для стационарной прокладки на напряжение до 1 кВ включительно

Главная » Каталог » Каталог продукции » Силовые кабели для стационарной прокладки на напряжение до 1 кВт включительно

Силовые кабели для стационарной прокладки на напряжение до 1 кВ включительно

В декабре 2007 г. на заводе была завершена полная реконструкция одного из производственных корпусов и сдан в эксплуатацию цех по производству силовых кабелей для стационарной прокладки на напряжение до 1 кВ включительно сечением от 16 до 240 кв. мм с изоляцией и оболочкой из ПВХпластиката, сшитого полиэтилена, безгалогенных компаундов, из ПВХ-пластиката с низким дымо- и газовыделением (нг-LS) и самонесущихизолированных проводов (СИП). Цех оснащен самым современным оборудованием от ведущих Европейских производителей кабельного и испытательного оборудования (Maileffer, LESMО, OTOMEC, WTM и т.д.). Освоение и постановка на производство всех марок силовых кабелей и проводов СИП произведены совместно с разработчиком этих изделий – ОАО «ВНИИКП». Вся перечисленная продукция имеет сертификаты соответствия и пожарной безопасности.

В сентябре 2018 г. АО «Завод «Чувашкабель» проведены работы по подготовке и освоению производства, изготовлена установочная серия кабельных изделий марок АВВГ, ВВГ, АВБбШв, ВБбШв ГОСТ 16442-80, ГОСТ ВД 16442-80 категории качества «ВП».

АО «Завод «Чувашкабель» рад сообщить, что имеется возможность серийного производства и поставки потребителям кабелей силовых с пластмассовой изоляцией на напряжение до 1 кВ включительно ГОСТ 16442-80, ГОСТ ВД 16442-80 следующих номенклатурных групп:

– АВВГ сеч. от 2,5 до 50 мм² с количеством жил в кабеле от 4 до 5 на номинальное переменное напряжение 0,66 кВ категории качества «ВП»;

– АВВГ сеч. от 2,5 до 240 мм² с количеством жил в кабеле 4 на номинальное переменное напряжение 1 кВ категории качества «ВП»;

– АВВГ сеч. от 2,5 до 35 мм² с количеством жил в кабеле 5 на номинальное переменное напряжение 1 кВ категории качества «ВП»;

– ВВГ сеч. от 1,5 до 50 мм² с количеством жил в кабеле 4 на номинальное переменное напряжение 0,66 кВ категории качества «ВП»;

– ВВГ сеч. от 1,5 до 25 мм² с количеством жил в кабеле 5 на номинальное переменное напряжение 0,66 кВ категории качества «ВП»;

– ВВГ сеч. от 1,5 до 240 мм² с количеством жил в кабеле 4 на номинальное переменное напряжение 1 кВ категории качества «ВП»;

– ВВГ сеч. от 1,5 до 25 мм² с количеством жил в кабеле 5 на номинальное переменное напряжение 1 кВ категории качества «ВП»;

– АВБбШв, ВБбШв сеч. от 16 до 50 мм² с количеством жил в кабеле 4 на номинальное переменное напряжение 0,66 кВ категории качества «ВП»;

– АВБбШв, ВБбШв сеч. от 16 до 240 мм² с количеством жил в кабеле 4 на номинальное переменное напряжение 1 кВ категории качества «ВП»,

Марки

Загрузить каталог «Силовые кабели для стационарной прокладки на напряжение до 1 кВ включительно»

По вопросам получения каталога в печатном виде или же получения его по электронной почте обращайтесь в группу отдела реализации:

Марка	Нормативный документ	Код ОКПО	Описание

Конструкция

Новейшие разработки

Технические характеристики

Заинтересовала наша продукция?
Оставьте заявку и мы свяжемся с вами!

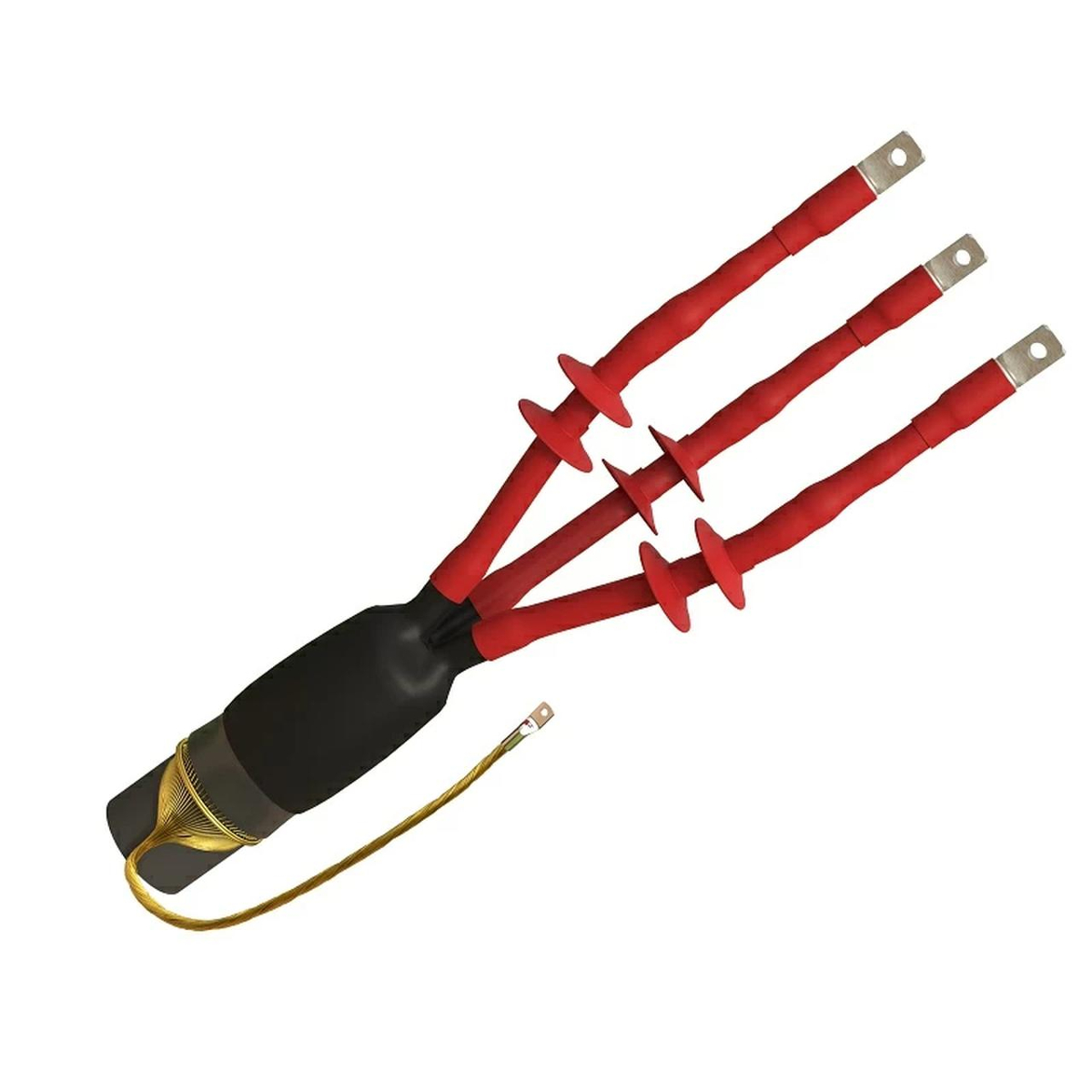

Соединительные муфты для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ.

Raychem POLJ-12/1×120-240

POLJ-12/1x

Кабель: ПвП, АПвП, ПвПГ, АпвПГ YHAKXS, XUHAKXS…, AXEKVCY, CXEKVCY, AXEKVCEY, CXEKVCY, N(A)2XSY.

Конструкция с механическими соединителями (кабели с проволочным и ленточным экраном):

Место среза экрана подматывается желтой лентой заполнения пустот, и затем на это место усаживается термоусаживаемая трубка, выравнивающая напряженность электрического поля. Жилы соединяются механическими соединителями, поставляемыми комплектно. Область соединителей оборачивается мастичной пластиной для выравнивания напряженности поля. Затем надвигается термоусаживаемая двухслойная эластомерная трубка, обеспечивающая равномерную толщину изоляции и создавая экран в месте соединения. Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран. Для кабелей с проволочным экраном комплект включает систему соединения экранов. Для кабелей с ленточным экраном в комплект муфты входит система непаянного заземления, которая также применима для кабелей с алюминиевым ламинированным экраном типа AHXAMK-W (кабели типа NK). Внешняя герметизация и защита обеспечивается толстостенной термоусаживаемой трубкой.

Конструкция муфт без соединителей (кабели с проволочным и ленточным экраном):

Место среза экрана подматывается желтой лентой заполнения пустот, и затем на это место усаживается термоусаживаемая трубка, выравнивающая напряженность электрического поля. На область соединения надвигается термоусаживаемая двухслойная эластомерная трубка, обеспечивающая равномерную толщину изоляции и создавая экран в месте соединения. Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран. Для кабелей с ленточным экраном в комплект муфты входит система непаянного заземления, которая также применима для кабелей с алюминиевым ламинированным экраном типа AHXAMK-W (кабели типа NK). Внешняя герметизация и защита обеспечивается толстостенной термоусаживаемой трубкой.

Выбор сечения кабеля для освещения на напряжение 220 В

В данной статье представлен пример выбора сечения кабелей для освещения с номинальным напряжением 220 В по условиям допустимых потерь напряжения.

Пример

Требуется выбрать сечение кабелей осветительной двухпроводной линии с номинальным напряжением 220 В при допустимой потере напряжения 5%. Схема двухпроводной линии представлена на рис.1.

Решение

1. Определяем мощности на участках линии:

Р4 = 2 кВт
Р3 = 2+3 =5 кВт
Р2 = 5 + 2 =7 кВт
Р1 = 4 + 7 = 11 кВт

2. Определяем сечение кабелей на участке 0 – 4 по выражению 6-10 [Л1, с.122]. Данная формула выведена согласно закона Ома, который определяет падение напряжения между точками 0 и 4 линии как сумму падений напряжения на всех участках линии в прямом и обратном проводах.

где:

ΔUдоп* = 5% — допустимая потеря напряжения, %;
Uн = 220 В –номинальное напряжение, В;
ρ – удельное сопротивление материала жилы при 20 °С (температура изготовления жилы), можно принять согласно книги «Справочная книга электрика. Григорьева В.И. 2004г.» Таблица 1.14, страница 30. Принимаем для меди ρ = 0,018 Ом*мм2/м.

Здесь есть один нюанс, если удельное сопротивление выражено в Ом*мм2/км, тогда длина учитывается в километрах и наоборот, если удельное сопротивление выражено в Ом*мм2/м, тогда длина учитывается в метрах.

Принимаем одинаковое сечение кабеля марки ВВГнг 2х16 мм2 для всех участков.

Согласно ГОСТ 31996-2012 таблица 19 допустимый ток для этого кабеля Iдоп = 84 А.

3. Определяем фактический ток на первом участке:

Принимаем кабель марки ВВГнг 2х16 мм2.

Литература:

1. Электрические сети энергетических систем. В.А. Боровиков. 1977 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Благодарность:

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding» и «PayPal».

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

о длине кабелей высокого напряжения

Чем короче, тем лучше: о длине кабелей высокого напряжения

УП-19

В большинстве источников питания высокого напряжения компании Spellman используется тот или иной вид кабеля для подключения выхода источника питания высокого напряжения к «нагрузке» клиента. Используемые кабели часто являются коаксиальными. Коаксиальный кабель обладает встроенной защитой благодаря заземленной экранирующей оболочке, а также обеспечивает шумоподавление и хорошее соединение заземления между источником питания и нагрузкой.

Однако коаксиальный кабель увеличивает емкость выходной цепи. В зависимости от типа коаксиального кабеля, емкость может составлять 30 пФ или более на фут (100 пФ/м — прим. пер.) длины высоковольтного кабеля. При очень высоком напряжении, которое выдают источники питания компании Spellman, даже незначительная электрическая емкость может накапливать большое количество энергии. Накопленная в конденсаторе энергия рассчитывается по формуле:

накопленная энергия (в джоулях) = ½ CU2, где C – его емкость, а U – приложенное напряжение.

Отсюда очевидно, что даже небольшая емкость при высоком напряжении может накапливать большое количество энергии, поскольку при увеличении напряжения емкость возрастает в геометрической прогрессии. В некоторых случаях кабель высокого напряжения накапливает энергию, превышающую выходную емкость источника питания.

Эта емкость кабеля рассматривается как внешняя емкость относительно источника питания. Источнику питания необходимо зарядить подключенную к нему емкость, и в определенных случаях это может вызвать проблемы. Однако настоящая проблема появляется при возникновении дугового разряда. Учитывая расположение обладающего емкостью кабеля, последовательно подключенный резистор, который рассеивал бы накопленную энергию, отсутствует. Источник питания оснащен встроенными в выходной контур резисторами, ограничивающими силу тока дугового разряда до безопасного и предсказуемого уровня. Емкость кабеля не имеет такого ограничения, поэтому ток дугового разряда может иметь огромную силу, а количество энергии может привести к циклическому изменению напряжения, способному повредить как кабель, так и источник питания. В конечном итоге энергия будет рассеяна дуговым сопротивлением и другими рассеивающими элементами, но это произойдет уже после возникновения циклических скачков напряжения. При этом также возможно повреждение чувствительного оборудования клиента и разрушительные последствия для оборудования без надлежащего заземления.

Поэтому рекомендуется по возможности использовать как можно более короткие кабели высокого напряжения. Значит ли это, что с источником питания нельзя использовать длинный кабель? Нет. Но, при прочих равных, конфигурация с коротким кабелем высокого напряжения с меньшей вероятностью вызовет проблемы, чем та же конфигурация с длинным кабелем.

Новые требования ГОСТ с 1 сентября 2021 на силовые кабели с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ

С 1 сентября все силовые кабели с пластмассовой изоляцией на территории РФ должны выпускаться в соответствии с изменением №1 к ГОСТ 31996-2012. Если кабельная продукция уже закуплена или находится в продающих организациях и, при этом, имеет дату выпуска до 01.09.2021 г., она также разрешена к применению.
Кратко:

Изменения коснулись толщины оболочки кабеля и технологии заполнения наружных промежутков между изолированными жилами, также внесены новые материалы и обозначения в ГОСТ.

Изменения зафиксированы в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3Кв. Общие технические условия».

Внимание!

Постоянные поставщики кабеля в ООО “ПИР Электро” – ведущие кабельные заводы РФ – прогнозируют, что данные изменения приведут к повышению цен с 1 сентября 2021 года: на медный кабель сечением до 16 кв мм – на 3…5 %, на алюминиевый кабель сечением до 16 кв мм – на 8…10 %.

Подробно:

Что нового появилось в ГОСТ 31996-2012 с 1 сентября 2021 года?

Ужесточились требования к толщине наружной оболочки

п. 5.2.1.14

Пояснение:

До внесения уточнения терминологии в ГОСТ 31996-2012 Изм.№1 п.3.20 «многожильные кабели: Кабели с числом жил две и более», а также изменений в п. 5.2.1.14 заводы-производители на кабели силовые исполнения -LS, – FRLS, – LSLTx, – FRLSLTx, -HF, -FRHF устанавливали номинальную толщину в технических условиях на конкретные марки.
Зачастую для снижения объема (массы) горючих веществ номинальная толщина наружной оболочки данных исполнений подбиралась по категории Обп-2 таблицы 3 ГОСТ 23286.
Такое решение не противоречило требованию ГОСТ 31996-2012 и позволяло соответствовать п. 8.9.3 ГОСТ 31996-2012: «…Дымообразование не должно приводить к снижению светопроницаемости в испытательной камере более чем на 40%, кабелей исполнений “нг-LS” и “нг-FRLS” – более чем на 50 %…» при условии использования поливинилхлоридных пластикатов различных производителей с оптимизированной рецептурой.
Теперь в результате изменений ГОСТ на все кабели силовые в круглом исполнении устанавливается минимальная номинальная толщина наружной оболочки не менее 1,8 мм, для одножильных кабелей и плоских не менее 1,4 мм, что влечет за собой увеличение массы материалов на 40…55 %..

Наружные промежутки между изолированными жилами

п. 5.2.1.11

Запрещено производство плоского кабеля 16 кв мм. Теперь силовой кабель может быть плоским только сечением до 10 кв мм. У круглого кабеля 16 кв мм сначала идет заполнение наружное и промежуточное и только потом наложение оболочки.
У пятижильных секторных кабелей наружные промежутки могут быть не заполнены, но обязательна внутренняя оболочка.
На трех-, четырех- и пятижильных секторных кабелях марок (А)ВВГ и (А)ВВГнг(А) внутренняя оболочка может быть без заполнения, при условии обмотки лентой скрученных ТПЖ.

Новые марки кабеля и материалы

П. 4.1 Помимо медной и алюминиевой жил появилась токопроводящая жила из алюминиевого сплава (Ас). Включена новая изоляция – из сшитых полимерных композиций, не содержащих галогенов (Пс).

П. 3.21 дополнено определение термического барьера – диэлектрический слой изоляционной системы огнестойкого кабеля, обеспечивающий сохранение функционирования кабеля при воздействии открытого пламени в течение заданного времени. Таким образом в качестве диэлектрического слоя могу применяться различные материалы и решения.

П. 3.22 Включено определение сшитого полиэтилена – может быть получен посредством химической или радиационной модификации термопластичной композиции полиэтилена.

Низковольтный провод, Производитель низковольтного кабеля, Низковольтный кабель – KEI IND

Введение

Кабели низкого напряжения

бывают разных размеров, материалов и типов, каждый из которых специально адаптирован для своего применения. Кабели состоят из трех основных компонентов: проводов, изоляции и внешней защитной оболочки. Состав отдельных кабелей зависит от области применения.

Конструкция и материал определяются тремя основными факторами

Рабочее напряжение, определяющее толщину изоляции
Допустимая нагрузка по току, определяющая размер поперечного сечения проводника (проводов)

Условия окружающей среды, такие как температура, вода, химическое воздействие или воздействие солнечного света, а также механическое воздействие, определяющие форму и состав внешней оболочки кабеля.

В кабелях низкого напряжения

используются многопроволочные медные или алюминиевые жилы. хотя для небольших проводов кабелей можно использовать сплошные проводники. В целом сборка может быть круглой или плоской. В сборку могут быть добавлены непроводящие пряди наполнителя для сохранения ее формы. Кабели низкого напряжения специального назначения для воздушного или вертикального использования могут иметь дополнительные элементы, такие как стальные конструкционные опоры. Некоторые кабели низкого напряжения для наружного использования могут не иметь внешней оболочки.

Техническая информация

Тип	Размеры	Номинальное напряжение
Кабели с изоляцией из ПВХ / сшитого полиэтилена, соответствующие стандартам IS: 1554-I / IS: 7098-I, BS: 6346, IEC: 60502, BS: 5467, BS: 6724 и требованиям заказчика	Одноядерный 1.От 5 до 1000 кв. Мм Жила MuLVi от 1,5 до 630 кв. Мм	До1,1 кВ

Строительство

Проводник	Многожильный / однотонный / круглый / фасонный согласно IS: 8130, IEC 60228, BS 6360
Материал	Алюминий / Медь
Изоляция	ПВХ / XLPE / HR PVC / без галогенов
Внутренняя оболочка	PVC / HR PVC / FR / FRLS PVC / Zero Halogen согласно IS 5831, IEC 60502, BS 7655.
Броня	G.S СТАЛЬНОЙ КРУГЛЫЙ ПРОВОД /G.S. СТАЛЬНАЯ ФОРМОВАННАЯ ПРОВОЛОКА (ПОЛОСА) / СТАЛЬНАЯ ЛЕНТА G.S. / КРУГЛЫЙ АЛЮМИНИЕВЫЙ ПРОВОЛОК / АЛЮМИНИЕВАЯ ПРОВОЛОКА (ПОЛОСА) / АЛЮМИНИЕВАЯ ЛЕНТА в соответствии с IS 3975, IEC 60502 P-1.
Наружная оболочка	PVC / HR PVC / FR / FRLS PVC / Zero Halogen согласно IS 5831, IEC 60502, BS 7655.

Приложение

Кабель низкого напряжения

широко используется во многих отраслях промышленности, начиная с водоснабжения, возобновляемых источников энергии, распределительных и энергетических сетей, атомных и тепловых электростанций, аэропортов, морских судов, обороны, телекоммуникаций, ветряных мельниц, строительства, горнодобывающей промышленности, шельфа, приложений, судовой проводки. , железные дороги, автоматизация, аудиовизуальная промышленность и обрабатывающая промышленность, эти кабели могут использоваться в большом количестве приложений.

Характеристики

Сертифицировано BIS IS: 1554Pt-1, IS: 7098Pt-1, что является лучшей гарантией третьей стороны в стране.
Доступен в широком диапазоне рабочих температур от -40 ° C до 90 ° C.
Медно-алюминиевый проводник обеспечивает отличную коррозионную стойкость даже при повышенных температурах.

Лучше всего подходит для усталостных повреждений, вызванных вибрацией или циклами нагрузки.
Обладает отличной электрической, огнестойкостью и термостойкостью.
Кабели также исключительно устойчивы к жирам, минеральным маслам и озону.

Каталоги

ПВХ

1 CORE – Алюминиевые кабели питания без армирования и ПВХ
1 CORE – Медные кабели питания без армирования и ПВХ
2 CORE – Алюминиевые кабели питания без армирования и ПВХ
2 CORE – кабели питания без брони и с медной поливинилхлоридом
3 CORE – Алюминиевые кабели питания без армирования и ПВХ
3 CORE – кабели питания без брони и с медной поливинилхлоридом
3.5 CORE – Алюминиевые кабели питания без брони и ПВХ
3.5 CORE – Медные кабели питания без брони и ПВХ
4 CORE – Алюминиевые кабели питания без армирования и ПВХ
4 CORE – Медные кабели питания без брони и ПВХ

СПЭ

Текущие рейтинги (XLPE)
Посмотреть
Скачать
1 CORE – Алюминиевые кабели питания без брони и с изоляцией из сшитого полиэтилена
1 CORE – кабели питания с медной изоляцией из сшитого полиэтилена, бронированные и небронированные
2 CORE – Алюминиевые кабели питания без брони и с изоляцией из сшитого полиэтилена
2 CORE – кабели питания с медным сшиванием из сшитого полиэтилена, бронированные и небронированные
3-жильные кабели питания с броней из сшитого полиэтилена
3-жильные кабели питания с алюминиевым покрытием из сшитого полиэтилена, армированные и небронированные
3 CORE – кабели питания с медным сшитым полиэтиленом, бронированные и небронированные
3.5 CORE – Алюминиевые кабели питания с изоляцией из сшитого полиэтилена и без брони
3.5 CORE – Кабели питания с медной изоляцией и без армирования из сшитого полиэтилена
4 CORE – Алюминиевые кабели питания без брони и с изоляцией из сшитого полиэтилена
4 CORE – кабели питания с медным сшиванием из сшитого полиэтилена, бронированные и небронированные

Почему мы

Присутствие в основных секторах, брендах и странах
Прозрачность во всех отношениях
Производственные мощности мирового класса
Надежные возможности НИОКР
Поставщик комплексных решений
Дальновидные промоутеры и менеджеры

Кабели среднего напряжения (MV) | Prysmian Group

НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБЫЕ ПУБЛИЧНЫЕ ПРЕДЛОЖЕНИЯ БУДУТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ДОЛГО РАЗРЕШЕННЫМ CONSOB В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах № ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМ ДЕЙСТВУЮЩИМ ПОЛОЖЕНИЯМ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБЫЕ ПРЕДЛОЖЕНИЯ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНАХ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРЫЕ ВЫПОЛНЯЛИ ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ ЧЛЕНА »), БУДУТ ИСПОЛЬЗОВАТЬСЯ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОМ PROSPECTUS («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ , ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ PROSPECTUS ОТ ТРЕБОВАНИЯ К ПРЕДПРИЯТИЮ НА ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НИКАКИЕ ОБЯЗАТЕЛЬСТВА НЕ ВОЗНИКАЮТ ДЛЯ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ПРИНЯТЫХ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВУ-ЧЛЕНУ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ) .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА КАКИЕ-ЛИБО ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа никому, кто находится или постоянно проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « » PAESI).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT «O AI SECURITIES ACT », O AI CORI NENISPOLLE PAINDO NORI SENISPOLLE PREVIER, E-CORI. ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL’AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘“ OFFERTA PUBBLICA CONSENTITA ”) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DIRETTIVA PUBBL PUBBL.

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ “Pubblica CONSENTITA Оферта” può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

У меня есть документы, которые содержат информацию, представленную в разделе, посвященном окончательной информативной информации, и не имеют прямого доступа к получению доступа ко всем лицам, которые находятся в негражданском государстве, в Австралии, Канаде или в Джаппоне или на острове Алтри Паэзи. Dichiaro di non essere soggetto резидент или trovarmi negli Stati Uniti, в Австралии, Канаде или Giappone o uno degli Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

Примечание по проектированию

529. Управление напряжением удаленной нагрузки по медному проводу любой длины

Введение

Распространенной проблемой в системах распределения электроэнергии является потеря регулирования из-за падения напряжения на кабеле / проводе между регулятором и нагрузкой. Любое увеличение сопротивления провода, длины кабеля или тока нагрузки увеличивает падение напряжения на распределительном проводе, увеличивая разницу между фактическим напряжением на нагрузке и напряжением, воспринимаемым регулятором.Один из способов улучшить регулирование длинных кабелей – это измерение напряжения непосредственно на нагрузке через 4-проводное соединение Кельвина между регулятором и нагрузкой. К сожалению, это решение требует прокладки дополнительных проводов к нагрузке, а также резистора Кельвина, размещенного рядом с нагрузкой, что непрактично, когда нагрузка недоступна для модификации. Другой метод минимизирует падение напряжения за счет использования провода большого диаметра, что снижает сопротивление регулятора к нагрузке. Это просто электрически, но может быть сложно механически.Увеличение размеров жил кабеля может значительно увеличить занимаемое пространство и стоимость.

Альтернативой дополнительной проводки является компенсация падения напряжения на регуляторе с помощью компенсатора падения напряжения кабеля / провода LT6110 без дополнительных кабелей / проводов между регулятором и нагрузкой. В этой статье показано, как LT6110 может улучшить регулирование за счет компенсации широкого диапазона падений напряжения между стабилизатором и нагрузкой.

Компенсатор кабеля / провода LT6110

На рисунке 1 показана блок-схема 1-проводной компенсации.Если цепь удаленной нагрузки не имеет общего заземления регулятора, требуются два провода: один к нагрузке и один заземляющий обратный провод. Усилитель стороны высокого напряжения LT6110 определяет ток нагрузки путем измерения напряжения V _SENSE на измерительном резисторе R _SENSE и выдает ток I _IOUT, пропорциональный току нагрузки I _LOAD. I _IOUT программируется с помощью резистора R _IN от 10 мкА до 1 мА. Компенсация падения напряжения в кабеле / проводе, V _DROP достигается за счет пропускания I _IOUT через резистор обратной связи R _FA для увеличения выходной мощности регулятора на величину, равную V _DROP.Конструкция компенсации падения напряжения кабеля / провода LT6110 проста: установите I _IOUT • R _FA равным максимальному падению напряжения кабеля / провода.

Рис. 1. Никаких дополнительных проводов не требуется для компенсации падения напряжения в проводе к удаленной нагрузке.

LT6110 включает в себя внутренний R _SENSE на 20 мОм, подходящий для токов нагрузки до 3 А; внешний R _SENSE требуется для I _{НАГРУЗКА} более 3A. Внешний R _SENSE может быть чувствительным резистором, сопротивлением постоянного тока катушки индуктивности или резистором цепи печатной платы.В дополнение к потребляемому току IOUT I _{вывод LT6110 I _MON обеспечивает ток источника I _MON для компенсации линейных регуляторов с опорным током, таких как LT3080.}

Компенсация падений напряжения в кабеле для понижающего регулятора

На рис. 2 показана полная система компенсации падения напряжения кабеля / провода, состоящая из понижающего стабилизатора 3,3 В, 5 А и LT6110, который регулирует напряжение удаленной нагрузки, подключенной через 20 футов медного провода 18 AWG.Для выхода понижающего регулятора на 5 А требуется внешний R _SENSE.

Рис. 2. Пример сильноточной дистанционной регулировки нагрузки: понижающий стабилизатор 3,3 В, 5 А с компенсацией падения напряжения кабеля / провода LT6110

Максимальная НАГРУЗКА 5 А I _{через сопротивление провода 140 мОм и 25 мОм R _SENSE создает напряжение 825 мВ уронить. Для регулирования напряжения нагрузки, В _{НАГРУЗКА}, для 0A ≤ I _{НАГРУЗКА} ≤ 5A, I _IOUT • R _FA должно равняться 825 мВ.Существует два варианта конструкции: выберите I _IOUT и рассчитайте резистор R _FA или спроектируйте резисторы обратной связи регулятора для очень низкого тока и рассчитайте резистор R _IN, чтобы установить I _IOUT. Обычно для I _IOUT установлено значение 100 мкА (ошибка I _IOUT составляет ± 1% от 30 мкА до 300 мкА). В схеме на Рисунке 2 ток цепи обратной связи составляет 6 мкА (V _FB / 200k), резистор R _FA равен 10 кОм, а резистор R _IN должен быть рассчитан для установки I _IOUT • RFA = 825 мВ.}

Без компенсации падения напряжения кабеля / провода максимальное изменение напряжения нагрузки, ΔV _{НАГРУЗКА}, составляет 700 мВ (5 • 140 мОм) или погрешность 21,2% для выхода 3,3 В. LT6110 снижает ΔV _{НАГРУЗКА} до 50 мВ при 25 ° C или до 1,5% погрешности. Это улучшение регулирования нагрузки на порядок.

Прецизионное регулирование нагрузки

Небольшое улучшение регулирования нагрузки с помощью LT6110 не требует точной оценки R _WIRE. Ошибка регулирования нагрузки является результатом двух ошибок: ошибки из-за сопротивления провода / кабеля и ошибки из-за схемы компенсации LT6110.Например, при использовании схемы на рис. 2, даже если ошибка вычисления R _SENSE и R _WIRE составляет 25%, LT6110 все равно снижает ошибку V _LOAD до 6,25%.

Для точного регулирования нагрузки требуется точная оценка сопротивления между источником питания и нагрузкой. Если R _WIRE, R _SENSE и сопротивление кабельных разъемов и дорожек на печатной плате, последовательно соединенных с проводом, точно оценены, то LT6110 может с высокой степенью точности компенсировать широкий диапазон падений напряжения.

Используя LT6110, точную оценку R _WIRE и прецизионную оценку R _SENSE, ошибка компенсации ΔV _LOAD может быть уменьшена, чтобы соответствовать ошибке напряжения регулятора на любой длине провода.

Заключение

Компенсатор падения напряжения кабеля / провода LT6110 улучшает регулирование напряжения удаленных нагрузок, где большой ток, длинные кабели и сопротивление в противном случае существенно повлияли бы на регулирование. Точное регулирование может быть достигнуто без добавления измерительных проводов, покупки резисторов Кельвина, использования большего количества меди или использования регуляторов точки нагрузки – общие недостатки других решений.Напротив, компенсаторные решения занимают мало места, сводя к минимуму сложность конструкции и стоимость компонентов.

Какое номинальное напряжение у коаксиального кабеля RG8-U?

Замечания по применению – Источники питания высокого напряжения

Какое номинальное напряжение у коаксиального кабеля RG8-U?

Ан-07

Выходной кабель и разъемы – нетривиальные предметы для блоков питания, выходное напряжение которых может составлять 100 000 вольт и выше.Используемые кабели и разъемы должны функционировать вместе как система, чтобы обеспечить безопасный и надежный доступ к источникам питания и обеспечить их выход для использования пользователем.

Во многих источниках питания высокого напряжения используется коаксиальный экранированный полиэтиленовый кабель. Полиэтиленовые кабели обеспечивают отличные характеристики диэлектрической изоляции высокого напряжения в небольшом, но прочном форм-факторе. Экранированный провод, предусмотренный в коаксиальном кабеле, действует как «экран Фарадея» для центрального проводника кабеля, на который рассчитывается потенциал высокого напряжения.Если произойдет какой-либо пробой в главном изоляторе, ток высокого напряжения будет шунтироваться к заземленному проводнику экрана, который окружает главный изолятор. Эта неотъемлемая функция безопасности – одно из преимуществ использования коаксиального выходного кабеля высокого напряжения.

RG8-U давно используется в качестве выходного кабеля высокого напряжения в высоковольтной промышленности. Существует вариант RG8-U, в котором используется твердый полиэтиленовый сердечник. В спецификациях этого кабеля не указаны фактические «высоковольтные» номиналы, поскольку этот кабель не был разработан и изготовлен для использования под высоким напряжением.На самом деле высокого напряжения для RG8-U нет. На протяжении многих лет другие представители высоковольтной отрасли использовали этот кабель при напряжении 20 кВ, 30 кВ и даже более высоких напряжениях. Spellman действительно использует кабель RG8-U, но обычно ограничивает его использование приложениями, где максимальное напряжение составляет 15 кВ или меньше, если это специально не оговорено требованиями заказчика.

Для напряжений выше 15 кВ, где требуется коаксиальный полиэтиленовый кабель, Spellman обычно использует кабели, разработанные / изготовленные для использования с высоким напряжением.

Эти кабели имеют одинаковую общую конструкцию; как описано выше, но диаметр материала изоляционного сердечника был увеличен соответствующим образом, чтобы получить желаемую требуемую диэлектрическую изоляционную способность. Часто более высокое напряжение в версиях этих кабелей используется тонкий полупроводниковый «экран от коронного разряда». Этот защитный экран от коронного разряда расположен между металлическим центральным проводником и основным полиэтиленовым изолирующим сердечником. Этот экран защиты от коронного разряда помогает выровнять геометрические градиенты напряжения проводника и тем самым снижает образование короны.

Качество высоковольтного кабеля и соединительной системы зависит от материала, из которого она изготовлена. Использование кабелей, которые спроектированы, указаны и протестированы специально для использования с высоким напряжением, гарантирует, что эти материалы используются в соответствии с их рекомендациями по проектированию.

Щелкните здесь, чтобы загрузить pdf.

Кабель высокого напряжения | Sumitomo Electric

Кабель высокого напряжения

Мы способны предоставить комплексные услуги от производства до установки высоковольтного кабеля , внося свой вклад в развитие инфраструктуры передачи электроэнергии в Японии и во всем мире.Аналогичным образом в области подводных кабелей , с тех пор как в 1921 году мы проложили самый длинный подводный кабель в мире, составлявший 21 км, на сегодняшний день мы изготовили и проложили более 6000 км * подводных кабелей.
* По состоянию на август 2020 г.

Высоковольтный кабель из сшитого полиэтилена в настоящее время доминирует в новых линиях электропередачи как для наземных, так и для подводных применений. Используя обширную базу технологических ноу-хау и ноу-хау в области разработки продуктов, накопленную с первых новаторских шагов в этой области еще в 1960-х годах, мы возглавляем разработку сверхвысоковольтных кабелей с изоляцией из сшитого полиэтилена, включая приложения постоянного тока.В 2000 году мы ввели в эксплуатацию первую в мире систему с высоковольтным кабелем из сшитого полиэтилена переменного тока для дальней связи (500 кВ), а в 2019 году мы успешно ввели в промышленную эксплуатацию первую в мире систему с высоковольтным кабелем из сшитого полиэтилена постоянного тока (400 кВ) в Соединении Великобритании и Бельгии ( NEMO Linke Project).

Мы обеспечиваем полную поддержку своим клиентам «под ключ», предоставляя высокотехнологичную продукцию, сопутствующие аксессуары и оборудование от проектирования, разработки и производства до планирования и реализации установки.Мы неизменно обеспечиваем первоклассное и эффективное проектирование в различных сферах, таких как подземные, подводные и мостовые переходы.

История

История Sumitomo Electric насчитывает более 120 лет. В то время Япония все еще сильно зависела от импорта кабелей и почти всех других дорогих товаров. Чтобы разрешить крайне тяжелую ситуацию в стране и внести свой вклад в реализацию богатого, вдохновляющего будущего будущего, мы открыли бизнес по производству электрических проводов в 1897 году.Впоследствии мы преуспели в первом отечественном производстве высоковольтных подземных кабелей и производстве и прокладке самых длинных в мире подводных кабелей . Таким образом, мы сыграли важную роль в поддержке развития японской промышленности.
В основе этой долгой истории лежит Sumitomo Spirit, который передается из поколения в поколение на протяжении более 400 лет. История Sumitomo, которая возникла у Sumitomo Electric, началась с бизнеса по переработке меди.С тех пор на протяжении более 400 лет мы всегда стремились вести бизнес в гармонии с обществом. Основываясь на Sumitomo Spirit, мы будем вносить свой вклад в развитие Японии и остального мира, с нашей верой в огромный потенциал инноваций.

Заголовки

4 октября 2021: Sumitomo Electric завершает замену подводной кабельной системы из сшитого полиэтилена переменного тока напряжением 69 кВ для Энергетического агентства Юго-Восточной Аляски на Аляске, США.
22 сентября 2021 г.: Sumitomo Electric и Siemens Energy подписали контракт на создание межсетевого соединения Greenlink мощностью 500 МВт между Великобританией и Ирландией для увеличения обменной мощности возобновляемых источников энергии.
14 мая 2021: Sumitomo Electric выиграла контракт на морской ветровой кабель с британской Gwynt y Môr OFTO
27 марта 2021 г.: Sumitomo Electric и Siemens Energy вводят в эксплуатацию первую линию VSC HVDC, улучшающую качество электроэнергии в Индии
9 февраля 2021: Sumitomo Electric заключает контракт с 50Hertz, компанией Elia Group, на замену межсоединительного кабеля 400 кВ Германия-Дания на немецкой стороне.Новый кабель будет надежным, экологически чистым и с инновационными технологиями.

Продукты

Свяжитесь с нами

Может ли высокое напряжение повредить кабели?

Несколько лет назад компании AMP потребовалось протестировать ленточные кабели с проводами с шагом 0,050 дюйма и рассчитанными на 300 В постоянного тока. Было решено использовать 1000-вольтный тестер высокого напряжения от Cirris.Высоковольтный тест на 1000 В был полезен при обнаружении проблем с поврежденной изоляцией на проводах, проходящих между соседними зубцами в разъеме IDC. Удивительно, но все, что ниже 1000 В постоянного тока, могло пропустить ошибки.

Несмотря на то, что напряжение 1000 В постоянного тока было эффективным для ленточных кабелей, были опасения, что высокое напряжение может повредить ленточные кабели или вывести их из строя. Действительно ли это серьезное беспокойство, когда речь идет о высоком напряжении? Как узнать правильное испытательное напряжение для использования при испытании высоким напряжением?

Какова цель испытаний высоким напряжением?

Испытания высокого напряжения обнаруживают «близкие к коротким замыканиям», которые могут быть пропущены при испытании низкого напряжения.В ходе испытания между проводниками подается очень высокое напряжение и проверяется надежность изоляции. Для получения дополнительной информации о высоковольтном испытании см. Статью Cirris «Испытание кабелей под высоким напряжением».

Миф: пределы максимального рабочего напряжения
Многие пользователи обеспокоены тем, что превышение номинального рабочего напряжения провода или разъема во время высокоточного тестирования ослабит или повредит изоляцию. В тестерах Cirris предусмотрены меры безопасности, которые предотвращают повреждение кабеля в случае отказа высокого напряжения.
Например, подумайте, что происходит, когда в удлинительном шнуре переменного тока происходит короткое замыкание. Разлетаются искры, в результате чего образуются обугленные остатки изоляции, расплавленный металл застревает в изоляции в том месте, где произошло короткое замыкание, и может возникать еще больше коротких замыканий из-за ухудшения изоляции. Если это то, что происходит при коротком замыкании на 120 В переменного тока, ограниченном автоматическим выключателем на 15 А или более, что может сделать 1000 В постоянного тока с вашей кабельной сборкой?
Если вы хорошо разбираетесь в электричестве, вы поймете, что в этом сравнении между испытанием короткого и высокого напряжения кабеля 120 В переменного тока есть несколько ошибок.
Энергия, которую большинство тестеров прикладывают к тестируемому кабелю, недостаточна (большинство тестеров Cirris ограничивают это значение 0,03 Дж). Тестеры Cirris тщательно контролируют как ток, так и время его подачи. Если бы вы соприкоснулись друг с другом проводами на высоковольтном тестере Cirris во время высоковольтного испытания, не произошло бы никаких повреждений из-за ограниченного количества тока и короткого времени отключения. Напротив, короткое замыкание в линии переменного тока, которое приводит к срабатыванию автоматического выключателя, занимает около 200 миллисекунд при силе тока до 100 ампер.Чтобы показать это математически, будет 0,2 секунды X 120 В X 100 А = 2400 Дж, или в 80 000 раз больше энергии, чем при отказе во время испытания высокого напряжения на тестере Cirris.
В примере с удлинителем переменного тока провода должны были соприкоснуться, чтобы произошел сбой. Если бы не произошло прямого короткого замыкания (поломки), не было бы никаких повреждений. Помните закон Пашена: дуга не зародится в воздухе до 327 В постоянного тока или 231 В переменного тока (пиковое напряжение при 120 В переменного тока составляет 1,41 X 120 В переменного тока, среднеквадратичное значение = 170 В постоянного тока, что недостаточно для возникновения дуги).Тестирование высокого напряжения выявит потенциальные короткие замыкания до того, как они станут опасными.
Пределы рабочего напряжения A620
IPC / WHMA A-620 и все военные спецификации (насколько нам известно) не используют рабочее напряжение в качестве ограничения для испытательного напряжения. A-620 использует 1500 В постоянного тока или 1000 В переменного тока для тестирования сборок Класса 3 (высокопроизводительные электронные продукты … где производительность по требованию критична).
Высокое напряжение также требуется в сборках A-620 класса 2 (специализированная электронная продукция.. . где требуются высокая производительность и увеличенный срок службы), с расстоянием между выводами менее 2 мм (0,079 дюйма) из-за более высокого риска короткого замыкания из-за малого расстояния между выводами.
Требования лабораторий UL
Компоненты, подключенные к линии переменного тока в приборах и технологиях изделия обычно имеют характеристики рабочего напряжения от 120 до 300 В. Однако спецификации UL * часто требуют 100% -ного тестирования при тысячах вольт – обычно 1000 В переменного тока + 2-кратное рабочее напряжение. При использовании на изделия регулярно подается 1240 В переменного тока. с рабочими компонентами, рассчитанными на 120 В переменного тока, и проводкой на 300 В переменного тока.
* 982, 1010 и 1082 для бытовых приборов и 60950 для технологического оборудования (ITE)
Предварительно протестированные провода
Если вы когда-либо видели процесс изготовления изолированного провода, вы могли заметить, что тестер проверяет наличие дефектов в изоляция. Это испытание обычно состоит из небольшой цепочки из бусинок (как те старые брелки) или, возможно, щетки, нагретой до очень высокого напряжения, через которую пропускается проволока. Для провода с номинальным напряжением 300 В «искровой тестер» подает несколько тысяч вольт.На сегодняшний день нет свидетельств того, что это испытание привело к ухудшению изоляции. В результате эта практика является стандартной и требуется большинством спецификаций проводов UL и MIL.
Нет необходимости беспокоиться о возможном повреждении в результате повторного тестирования кабеля или жгута в сборе при 1500 В постоянного тока, если эти «искровые испытания» были ранее выполнены на каждом проводе их сборки. Например, MIL-W-16878E TYPE EE (соединительный провод TFE), рассчитанный на 1000 вольт, должен быть испытан на искровом промежутке при 5000 вольт.
Практический пример: отсутствие повреждения изоляции
В 2003 году Sandia National Labs проверила проводку самолета на предмет ухудшения, не только при напряжении 1500 вольт, но и вплоть до выхода из строя, для чего потребовались тысячи вольт.Вы можете прочитать отчет здесь.
Лаборатория не выявила повреждений, пока не произошла поломка. Первое обнаруженное повреждение произошло лишь в десять раз больше, чем у тестера Cirris.
Пробои диэлектрика и ИК-тестирование
Нет никаких доказательств того, что повреждение кабеля, подверженного более высоким напряжениям, не существует, если пробоя не происходит. Однако в случае отказа (поломки) DWV потребление энергии ограничивается, так что риск повреждения невелик. Более того, если повреждение действительно произошло, ИК-тест предназначен для обнаружения повреждений углеродного следа.По этой причине A-620 предлагает выполнить ИК-тестирование при выполнении теста DWV, и это не может предшествовать тесту DWV.
Когда не использовать Hipot
Технические характеристики, такие как A-620, содержат полезные рекомендации по испытательным напряжениям. Чтобы быть более строгим, вы можете тестировать сборки, как если бы они принадлежали к более высоким классам. Но разъемы становятся все меньше. В какой-то момент сам разъем не может выдерживать заданное испытательное напряжение.
Вкратце:
Испытания высоким напряжением эффективны для выявления «коротких замыканий», которые могут быть пропущены при испытаниях низкого напряжения.Эти «ближние шорты» могут превратиться в настоящие шорты в полевых условиях (скрытые дефекты).
НЕЛЬЗЯ использовать номинальное рабочее напряжение проводов / разъемов в качестве предельного значения испытательного напряжения.
У нас нет доказательств того, что испытание под высоким напряжением повреждает или ухудшает изоляцию проводов или разъемов в сборке жгута, если только не происходит поломка. Не ожидается, что даже пробой с высоким напряжением при низком уровне энергии приведет к повреждению.
Испытание на ИК-излучение следует проводить одновременно с испытанием DWV или после него, чтобы убедиться в обнаружении любого возможного повреждения в результате диэлектрического повреждения.
Кабель низкого напряжения 0,6 / 1 кВ
1. Что такое кабели низкого напряжения?
Под кабелем низкого напряжения понимаются электрические провода и обрезки, используемые в приложениях, требующих меньшей инфраструктуры, включая телефоны, линии безопасности, пожарную сигнализацию, домофоны и Интернет.
Безопасность, надежность и скорость, с которой осуществляется деятельность компании, зависят от прокладки низковольтных кабелей.
Изоляция и экранирование кабелей низкого напряжения, используемые в этих типах кабелей, включают кабель низкого напряжения с изоляцией из сшитого полиэтилена, ПВХ, LSF / LSOH и эластомерные смеси.
Стальные (или алюминиевые для одножильных кабелей) провода или ленты могут применяться под внешней оболочкой, обеспечивая дополнительную механическую защиту. Важно, чтобы вы знали, какие типы линий доступны.
Рисунок 1: Кабели низкого напряжения
Вот типы кабелей низкого напряжения:
Переменный ток (AC)
Периодическое изменение направления в проводе, которое заставляет ток менять свое направление характеризует этот текущий тип.AC – это безопасное решение для электроснабжения как в домашних условиях, так и на предприятиях.
Постоянный ток (DC)
Этот ток передает электричество по прямой линии. Самый распространенный вид батарей – DC. DC работает для небольших проектов.
Мы являемся авторитетными производителями низковольтных кабелей для любых ваших нужд.
2. Как работает низкое напряжение?
Электрооборудование с номиналом кабеля низкого напряжения от 50 до 1000 В для переменного тока и от 75 до 1500 В для постоянного тока подключается с помощью силовых кабелей низкого напряжения (кабели низкого напряжения).В результате они свободны от электрического напряжения.
Электромонтаж с использованием низковольтного провода требует знаний и опыта квалифицированного специалиста, который отлично справляется с установкой. всей сети здания общим проводом напряжения. Вы уверены, что возможен ожидаемый срок службы при низком напряжении.
В некоторых случаях кабельная инфраструктура должна быть структурирована для поддержки низкого напряжения. Низковольтный провод имеет ряд преимуществ, в том числе его можно использовать в широком спектре приложений практически в любой структуре окружающей среды.
Некоторые из наиболее распространенных низковольтных устройств:
Телефоны необходимы как в многофонных системах, так и в компьютерных сетях. Они по-прежнему важны в каждой организации и в домашнем офисе. Во многих случаях проводка включает настройки на основе оптоволокна, Ethernet или Wi-Fi.
В наши дни Wi-Fi доступен практически на каждом гаджете в вашем офисе. В настройках сетей Wi-Fi используется низковольтный провод.
Спрос на линии в коммерческих структурах значительный.Прокладка кабеля низкого напряжения становится все более выгодной и рентабельной. Сечение проводов низкого напряжения используется, поскольку видео- и аудиоустройства все чаще используются предприятиями и подписываются на кабельное телевидение.
Перед прокладкой кабеля на вашем предприятии выберите соответствующий размер кабеля низкого напряжения, который будет соответствовать вашим потребностям. ZW Cables – это ведущая компания по производству кабелей низкого напряжения. Кроме того, мы также являемся надежными дистрибьюторами кабеля низкого напряжения 10 калибра.
Рисунок 2: Калибр низковольтных проводов
Наблюдение и безопасность.Когда дело доходит до разработки стратегии безопасности или мониторинга, выбор правильных характеристик низковольтного кабеля имеет решающее значение – проводные соединения с видеокамерами, датчиками движения и сигналами тревоги размещаются в определенных местах. Например. Кроме того, по соображениям безопасности выбирайте подходящий низковольтный осветительный кабель.
Рисунок 3 ： Кабели для освещения низкого напряжения
3. Какой материал используется для кабелей низкого напряжения – XLPE и PVC?
Качество используемого изоляционного материала играет важную роль в успешной эксплуатации.В результате выбор подходящего изоляционного материала для линий имеет решающее значение. Вот свойства, на которые следует обратить внимание:
Свойства изоляционного материала
Низкие потери проводимости благодаря высокому изоляционному сопротивлению.
Высокая диэлектрическая прочность для предотвращения разрушения кабеля.
Превосходная механическая прочность, позволяющая выдерживать манипуляции с промышленными линиями.
Он не должен быть гигроскопичным, что означает, что он не должен забирать влагу из воздуха или почвы.
Невоспламеняющийся.
Посмотрим на XLPE и PVC.
XLPE
Кабель из сшитого полиэтилена известен как кабель из сшитого полиэтилена. Полиэтиленовый пластик отлично подходит для изготовления гидравлических труб. Свойства сшитого полиэтилена с памятью формы обусловлены его трехмерной структурой молекулярных связей. Короче говоря, кабель низкого напряжения из сшитого полиэтилена имеет решающее значение в отраслях, где провода и кабели подвергаются воздействию:
Экстремально высокотемпературных условий
Электротехнических приложений, связанных с высоким напряжением
Напряжение и истирание
Жидкости, такие как вода
Опасные химические вещества
Сантехника, горнодобывающая промышленность и многочисленные электрические приложения могут извлечь выгоду из кабеля из сшитого полиэтилена.Кабели из сшитого полиэтилена также используются в химической, коммерческой и жилой промышленности.
ПВХ (поливинилхлорид)
Изоляционный материал изготовлен из синтетических материалов. Он создан с помощью полимеризации ацетилена. Изоляционный материал изготовлен из синтетических материалов. Он создан из белого порошка. Этот изоляционный материал смешан с пластификаторами, которые представляют собой жидкости с высокой температурой кипения, чтобы сделать его пригодным для изоляции низковольтных проводов.
Имеет высокотемпературные диапазоны. Пластификатор превращает вещество в желе и делает его пластичным. В широком диапазоне температур поливинилхлорид обеспечивает отличное изоляционное сопротивление, хорошую диэлектрическую прочность и механическую прочность. Он инертен к кислороду и почти инертен к нескольким щелочам и кислотам.
Кабели с изоляцией из ПВХ
обычно используются для низковольтных осветительных кабелей для домашнего освещения и электрических установок из-за их механических свойств. (я.е., эластичность).
Различия между сшитым полиэтиленом и ПВХ
Важное различие между сшитым полиэтиленом и ПВХ состоит в том, что сшитый полиэтилен может использоваться в приложениях с высокими и низкими напряжениями. Его структура устойчива к истиранию, растяжению и другим формам износа. Поскольку изоляция из ПВХ не выдерживает такого большого давления, она подходит только для приложений с низким напряжением.
Другие заметные отличия:
Изоляция из сшитого полиэтилена имеет более продолжительный срок службы кабеля низкого напряжения. ПВХ изоляция.
XLPE более экологичен, поскольку не содержит хлоридов.
XLPE может выдерживать высокие температуры с изоляцией.
Повышенную влагостойкость обеспечивает сшитый полиэтилен.
4. Как тестируется низковольтный кабель?
Я знаю, что это приходит вам в голову; зачем нужно тестировать кабели? Тестирование кабеля необходимо для сокращения времени тестирования. Это делается для того, чтобы убедиться, что:
Соответствие кабеля
Качество кабельной разводки
Функциональность кабеля
Возможно, у вас произошел сбой кабеля, и вскоре это станет проблемой.Визуальный осмотр всех проводов вашего объекта – фантастический подход к обнаружению проблем до того, как они приведут к простоям. Кабели проверяются на наличие коррозии на меди, трещин изоляции, влаги на проводах и различных других признаков износа кабеля.
Сопротивление тестового проводника

С помощью этого теста определяется сопротивление медных или алюминиевых проводников постоянному току. Сопротивление проводника показывает, насколько легко он пропускает электричество в нем.Размер и конструкция проводника влияют на его сопротивление. Факторы окружающей среды, такие как температура и удельное сопротивление, также влияют на сопротивление. Обычно он измеряется в омах на километр.
В этом тесте будет использоваться либо двойной мост Кельвина с точностью 0,2%, либо мост Уитстона с точностью 0,5%.
Образец для испытаний выбран, как показано ниже.
Длина барабана 1 м, сплошной круглый провод
Жесткие проводники сечением до 25 мм2, многопроволочные или секторные, длина барабана 5 м
Длина барабана 10 м для всех многожильных или секторных одножильных проводов больше 25 мм2.
Все круглые жилы сплошные. Длина барабана 1 метр
Жесткие проводники размером до 25 мм2 включительно, многопроволочные или секторные. Длина барабана 5 м
Длина барабана 10 м для всех одножильных многопроволочных или секторных одножильных проводов превышает 25 мм2.
Толщина изоляции
Общее сопротивление между любыми двумя участками, разделенными электрической изоляцией, измеряется испытанием сопротивления изоляции (IR). В результате тест определяет, насколько эффективен диэлектрик (изоляция) в сопротивлении прохождению тока.Такие испытания необходимы для определения качества изоляции продукта.
Регулярно проводите испытания, чтобы выявить потенциальные проблемы с изоляцией и избежать ошибок пользователя или дорогостоящего ремонта изделия.
Толщина оболочки
Проверка сопротивления оболочки – важная процедура диагностики на месте для обнаружения потенциальных повреждений кабеля. Стоит отметить, что цель этого упражнения – продемонстрировать целостность оболочки кабеля; внешняя оболочка служит для защиты конечного кабеля от окружающей среды.Таким образом, ярлык «испытание на сопротивление оболочки» вводит в заблуждение.
Network Rail часто использует испытания на сопротивление оболочки, чтобы сохранить целостность оболочки направляющих проводов низкого напряжения NR / PS / ELP / 00008 с графитовым покрытием. Графитовое покрытие действует как полупроводящий слой, через который потенциальный ток может проходить на заданную длину для выполнения теста.
Измерения сопротивления оболочки согласно IEC 60364-6 должны дать следующие результаты:
Низкое напряжение 0.5 M (испытательное напряжение 250 В постоянного тока)
M (500 Вольт) (испытательное напряжение 500 В постоянного тока)
M при 500 В или выше (испытательное напряжение 1000 В постоянного тока)
5. Как проложить кабель низкого напряжения?
Хотите насладиться красотой своего пейзажа? Установите наружный кабель низкого напряжения. Для наружного освещения можно использовать 2-жильный наружный низковольтный кабель. Узнав об особенностях и характеристиках низковольтного освещения, можно их закопать. Но перед этим:
Вам следует выбрать правильное оборудование, например, экранированный кабель низкого напряжения, и точно подключить его.Когда все будет готово, вы можете подключить все свои кабели и идеально зарыть их в землю. Лучший способ сделать это – закопать землю на 6 дюймов. Еще один хороший вариант – рытье траншей под углом, что позволяет быстро заделать их.

Напряжение кабелей: Общая характеристика кабелей силовых для стационарной прокладки на напряжение до 35 кВ

Общая характеристика кабелей силовых для стационарной прокладки на напряжение до 35 кВ

Как можно определить какую мощность выдержит кабель или провод

Силовые кабели для стационарной прокладки на напряжение до 1 кВ включительно

Силовые кабели для стационарной прокладки на напряжение до 1 кВ включительно

Марки

Конструкция

Новейшие разработки

Технические характеристики

Соединительные муфты для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ.

Выбор сечения кабеля для освещения на напряжение 220 В

о длине кабелей высокого напряжения

Чем короче, тем лучше: о длине кабелей высокого напряжения

УП-19

Новые требования ГОСТ с 1 сентября 2021 на силовые кабели с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ

Что нового появилось в ГОСТ 31996-2012 с 1 сентября 2021 года?

Ужесточились требования к толщине наружной оболочки

Низковольтный провод, Производитель низковольтного кабеля, Низковольтный кабель – KEI IND

Введение

Техническая информация

Строительство

Приложение

Характеристики

Каталоги

ПВХ

СПЭ

Почему мы

Кабели среднего напряжения (MV) | Prysmian Group

529. Управление напряжением удаленной нагрузки по медному проводу любой длины

Введение

Компенсатор кабеля / провода LT6110

Компенсация падений напряжения в кабеле для понижающего регулятора

Прецизионное регулирование нагрузки

Заключение

Какое номинальное напряжение у коаксиального кабеля RG8-U?

Замечания по применению – Источники питания высокого напряжения

Какое номинальное напряжение у коаксиального кабеля RG8-U?

Ан-07

Кабель высокого напряжения | Sumitomo Electric

Кабель высокого напряжения

История

Заголовки

Продукты

Может ли высокое напряжение повредить кабели?

Какова цель испытаний высоким напряжением?

Пределы рабочего напряжения A620

Требования лабораторий UL

Предварительно протестированные провода

Практический пример: отсутствие повреждения изоляции

Пробои диэлектрика и ИК-тестирование

Когда не использовать Hipot

Вкратце:

Кабель низкого напряжения 0,6 / 1 кВ

1. Что такое кабели низкого напряжения?

2. Как работает низкое напряжение?

3. Какой материал используется для кабелей низкого напряжения – XLPE и PVC?

4. Как тестируется низковольтный кабель?

5. Как проложить кабель низкого напряжения?

Больше новостей

Добавить комментарий Отменить ответ
