Шаговое напряжение что это такое? Меры по защите, определение по ПУЭ
Человек и любое живое существо, попадая в зону воздействия электрического тока, рискуют получить электротравму и даже при определенных обстоятельствах лишиться жизни. Прохождение такого тока через тело вызывается во время прикосновения к таким предметам:
- неизолированному проводу, по которому протекает ток;
- проводу, у которого повреждена изоляция;
- корпусу электрооборудования с неисправной изоляцией или к оголенным контактам;
- металлическому предмету, который оказался под напряжением.
Поражение электротоком может произойти в случае обрыва провода на линии передачи электроэнергии напряжением 0,4 В и выше, если она не отключена от энергопоставляющей компании. Общеизвестный факт – земля это проводник электротока, особенно когда она влажная. Точка на грунте, находящаяся в зоне растекания тока, имеет потенциал (напряжение) определенной величины. Живое существо, попадая под действие электрического тока в момент, когда ноги на определенном расстоянии касаются 2 точек земли, может оказаться пораженным током.
Шаговое напряжение возникает при ударе молнии в металлическую опору, молниеотвод, высокое дерево или любой металлический предмет. Если ноги расставлены на определенную величину, то ток молнии, растекаясь в земле, проходит и под ногами живого существа. Заряд входит в одну ногу и уходит, проходя через тело и другую в землю. Это тот случай, когда возникает напряжение шаговое и живое существо находится под его влиянием. У человека обычно шаг э0,6 ÷ 0,8 м, у животного гораздо больше, что усиливает воздействие на организм живого существа.
Наибольшее значение шагового напряжения, которое может поразить живое существо, находится вблизи лежащего на земле оборванного кабеля или провода, наименьшее – на расстоянии 20 м и больше.
При попадании в зону действия шагового напряжения, необходимо придерживаться таких правил:
- не касаться лежащего на земле провода;
- не приближаться к человеку или живому существу;
- не касаться руками и телом лежащих металлических предметов;
- не трогать и не тормошить живое существо.
Во время грозы нельзя прятаться под деревьями, стоять под опорами электропередач, держать в руках металлические предметы. Именно они притягивают молнию.

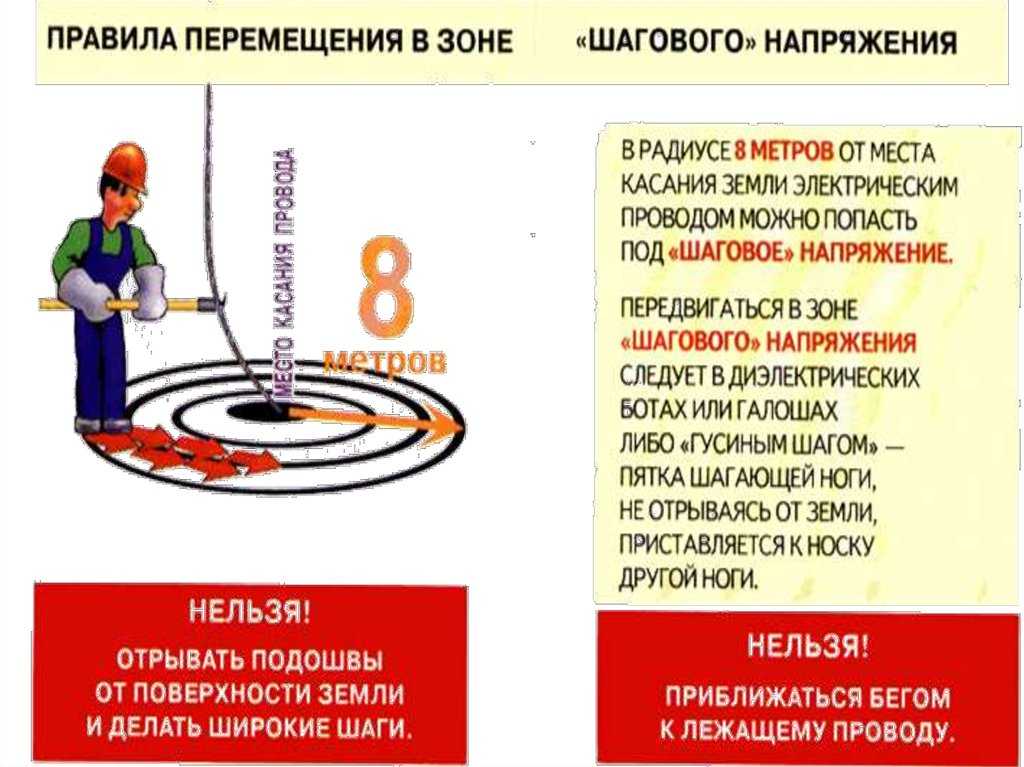

Если человек оказался в зону действия шагового напряжение, то он должен знать как правильно из нее выходить.
Необходимо передвигаться гусиным шагом, т.е. не отрывать подошвы обуви от земли и носок одной ноги приставлять к пятке другой. Таким шагом, медленно покинуть зону, величина которой должна быть не менее 8 м.
При поражении живого существа в районе действия шагового напряжения в первую очередь необходимо попытаться обесточить объект, если это возможно.
Для этого необходимо вырубить в щите рубильник, УЗО, автомат или вынуть вилку электрооборудования или прибора из розетки.
Необходимо помнить, что влажная земля увеличивает радиус действия тока и учитывать этот фактор при покидании зоны шагового напряжения.
Если в этой зоне упал человек, то его необходимо правильно вывести в безопасное место. Для этого необходимо убедиться, что на теле человека не лежит провод. Если он там есть, то в первую очередь необходимо его убрать. Для этого надо гусиными шагами приблизиться к лежащему проводу или кабелю и с помощью сухой длинной палки (обязательно смухой) отбросить провод. Затем, передвигаясь все тем же гусиным шагом, ухватившись за одежду лежащего, перетянуть его в безопасную зону.
Далее необходимо поступить таким образом:
- вызвать скорую помощь;
- сообщить об аварии в энергопоставляющую компанию;
- приступить к выполнению искусственного дыхания с закрытым массажем сердца. Эти действия необходимо выполнять до приезда скорой помощи.
Не пренебрегайте данными выше сведениями и советами и тогда, даже попав в зону действия шагового напряжения, вы сможете спасти себя или других в этой ситуации. При подозрение на неисправность электроустановки обращайтесь к специалистам нашей электротехнической лаборатории!
Шаговое напряжение (напряжение шага)
Человек, попавший в зону растекания тока, оказывается под разностью потенциалов или под «шаговым напряжением», и ток проходит через тело человека по пути «нога – нога». Это происходит вследствие того, что разные точки «земли», которых касаются ноги человека (рис. 14, б), имеют разные потенциалы. Например, левая нога человека, отстоящая от заземлителя на расстоянии
φл = Iзм · ρ / 2πх1,
а правая нога соответственно приобретает потенциал, равный
φп = Iзм · ρ / 2π (х1 + а),
где а – ширина
шага человека, м.
Разность потенциалов или напряжение, под которым могут оказаться ноги человека, называется «шаговым напряжением» или «напряжением шага» Uш. Из рис. 14, б видим, что
Uш = φ л – φп = Ux1 – U(х1– a) = Iзм· ρ · а / 2πх1 (х1 + а)
или
Uш= Iзм · ρ · а / 2πх1(х1 + а),
где Iзм – ток замыкания, А; ρ – удельное сопротивление грунта, Ом · м; х1 – расстояние до точки соприкосновения ноги человека с «землей»; а – ширина шага человека (при расчетах ширина шага человека принимается равной 1 м).
Примечание.
Шаговое напряжение или напряжение шага
– напряжение между двумя точками на
поверхности «локальной земли» или
проводящего пола, находящимися на
расстоянии 1 м одна от другой, которое
рассматривается как длина шага человека
(ПУЭ, п.
Из рис. 14 видно, что «шаговое напряжение» зависит от ширины шага «а» и расстояния до места замыкания на «землю». По мере удаления от заземлителя или упавшего на землю провода «напряжение шага» уменьшается и на расстоянии более 20 м оно практически равно нулю.
Следовательно, человек, попавший в зону растекания тока, может оказаться под разностью потенциалов (под напряжением), даже не касаясь руками каких-либо частей электроустановки или оборвавшегося и замкнутого на «землю» электропровода, и ток будет проходить по пути «нога – нога».
Действие шагового напряжения на человека. Из кривой уменьшения потенциалов в случае растекания токов в «земле» (рис. 14, б) видно, что «напряжение шага» уменьшается по мере удаления от заземлителя и увеличивается по мере приближения к нему.
При
больших токах замыкания на «землю»
шаговые напряжения могут достигать
опасных для жизни человека величин.
Примечание. Выходить из зоны растекания токов или выносить пострадавших можно передвигаясь только очень короткими шагами, чтобы не увеличивать шаговое напряжение и устранить вероятность поражения человека шаговым напряжением.
Оценка эффективности токовой защиты электроустановок
с напряжением до 1000 В
Для обеспечения
токовой защиты в случаях замыкания
токонесущих проводов на корпус
электроустановки необходимо использовать
плавкие вставки (предохранители) или
автоматические выключатели.
В целях обеспечения автоматического отключения электроустановок напряжением до 1000 В все открытые проводящие части установок должны быть присоединены к глухозаземленной нейтрали источника питания в 3-фазных сетях переменного тока, если применена система с занулением проводящих частей электроустановки (система ТN). Если используется 4-проводная сеть с нулевым проводом (система IT или ТТ), проводящие части электроустановок должны быть заземлены.
Характеристики защитных аппаратов и параметры защитных проводников обеспечивают время срабатывания системы защиты (время отключения) поврежденной цепи защитно-коммутационным аппаратом в соответствии с номинальным фазным напряжением источника питания.
В сетях с
глухозаземленной нейтралью напряжением
до 1000 В для обеспечения автоматического
отключения аварийного участка нулевые
защитные проводники должны быть выбраны
с таким расчетом, чтобы при замыкании
фазы на корпус в нулевом проводнике
возникал ток короткого замыкания Iкз,
превышающий не меньше чем в 3 раза
номинальный ток плавкой вставки
ближайшего предохранителя, устройства
автоматического отключения, т.
е. I
При защите сетей автоматическими выключателями, имеющими электромагнитный расцепитель (отсечку), нулевой защитный проводник должен выбираться с таким расчетом, чтобы в цепи «фаза – нуль» был обеспечен ток короткого замыкания, равный уставке тока мгновенного срабатывания, умноженный на коэффициент, учитывающий разброс (по заводским данным), и на коэффициент запаса, равный 1,1. При отсутствии заводских данных для автоматов с номинальным током до 100 А кратность тока короткого замыкания относительно уставки следует принимать равным 1,4. Для автоматов с номинальным током более 100 А коэффициент принимается равным 1,25.
Примечание. Полная проводимость нулевых защитных проводников должна быть не менее 50% проводимости фазного провода.
В системе с
глухозаземленной нейтралью и нулевым
проводом N
(система TN)
время автоматического срабатывания не
должно превышать значений, указанных
в табл.
2
В 4-проводных сетях 3-фазного переменного тока с изолированной нейтралью и заземленной электроустановкой (система IT) время автоматического отключения питания при двойном замыкании на открытые проводящие части электроустановки должно соответствовать данным, приведенным в табл. 3.
|
| ||||||||||||||||||||||||
Для расчета токовой защиты по номинальной мощности Рном электроустановки в установившемся режиме определяется величина номинального тока Iном, а величина тока срабатывания предохранителя IFU выбирается в соответствии с Правилами устройства электроустановок и аппараты защиты имеют кратность:
не более 3 Iном – для плавкой вставки предохранителя;
не
более 4,5 Iном – для уставки автоматического выключателя,
имеющего только максимальный мгновенно
действующий расцепитель (отсечку).
Для оценки эффективности токовой защиты необходимо сравнить величину тока срабатывания предохранителя IFU c током короткого замыкания Iзм заземленной электроустановки, подключенной к 3-фазной сети переменного тока:
система эффективна, если Iзм > 3 IFU;
система неэффективна, если Iзм< 3 IFU.
Однофазный ток короткого замыкания Iкз рассчитывается по формуле
Iкз = Uф / (Zп + Zт / 3),
где Uф– фазное напряжение, В; Zп – полное сопротивление петли «фаза – нуль» до наиболее удаленной точки сети, Ом; Zт – полное сопротивление обмотки силового трансформатора, Ом.
Полное сопротивление петли «фаза – нуль» можно рассчитать по формуле
Zп = Z0 + Lп,
где Z0 – полное сопротивление петли, Ом · км; Lп – длина проводов, км.
Примечание. Выбор предохранителей производится с учетом номиналов, выпускаемых промышленностью.
Контрольные вопросы
1. Напряжение прикосновения и причины его возникновения.
2. Напряжение прикосновения в 3-фазной сети переменного тока с заземленной нейтралью и изолированным от «земли» корпусом электроустановки.
3. Напряжение прикосновения в 3-фазной сети переменного тока с изолированной нейтралью и заземленным корпусом электроустановки.
4. Зависимость напряжения прикосновения от расстояния между заземлителем и человеком, к которому оно приложено.
5. Зависимость напряжения прикосновения от величины защитного заземления.
6. Шаговое напряжение и причины его возникновения.
7. Зависимость шагового напряжения от токов растекания в «земле».
8. Действие шагового напряжения на
человека.
Защита человека от напряжения
шага.
9. Виды токовой защиты электроустановок с напряжением до 1000 В.
10. Методы расчета токовой защиты электроустановок с напряжением до 1000 В.
