Назначение ибп: определение, как работает, зачем нужен, основные типы

сферы применения и основные назначения

Некачественное электропитание – одна из основных проблем выхода из строя бытовой, офисной или промышленной техники. Несмотря на то, что помехи, возникающие в электрической сети, носят периодический характер, они оказывают пагубное влияние на компоненты современных электронных устройств, подключаемых к розетке. Для защиты критически необходимого оборудования или сохранения данных при исчезновении питающего напряжения наиболее часто используются источники бесперебойного питания.

Основные схемы работы и сферы применения источников бесперебойного питания

Назначение ИБП – обеспечение корректной работы нагрузки при резких «провалах» или «всплесках» напряжения, а также обеспечение кратковременной автономной работы подключенного оборудования при полном отключении электроэнергии. Современные бесперебойники делятся на три класса:

1. Резервные или Offline
2. Линейно-интерактивные
3. С двойным преобразованием энергии

Их конструкция и функционал несколько отличаются, но, как пользоваться бесперебойником, разобраться сможет каждый.

Для чего нужен ИБП резервного типа? Основная сфера его применения – защита бытового компьютерного и мультимедийного оборудования. Схема его работы предельно проста: в штатном режиме нагрузка питается от сети, а при исчезновении в ней напряжения прибор переключается в режим работы от батареи. Время переключения между типами функционирования – ненулевое. Бесперебойник питания для дома стоит относительно недорого и позволит защитить оборудование от незначительных перепадов напряжения и кратковременного исчезновения напряжения.

Преимущества ИБП линейно-интерактивного типа заключаются в более плавной стабилизации сигнала и возможности работы в широком диапазоне входных напряжений. Такие устройства не позволяют корректировать частоту сигнала при питании от сети, в режиме же питания от аккумуляторных элементов могут выдавать «чистую» или аппроксимированную синусоиду. Как можно использовать бесперебойник Line-Interactive? Он отлично подходит для защиты мониторов, системных блоков, узлов ЛВС, рабочих станций, компьютерной периферии и прочих устройств с импульсными блоками питания, что делает его отличным ИБП для офиса.

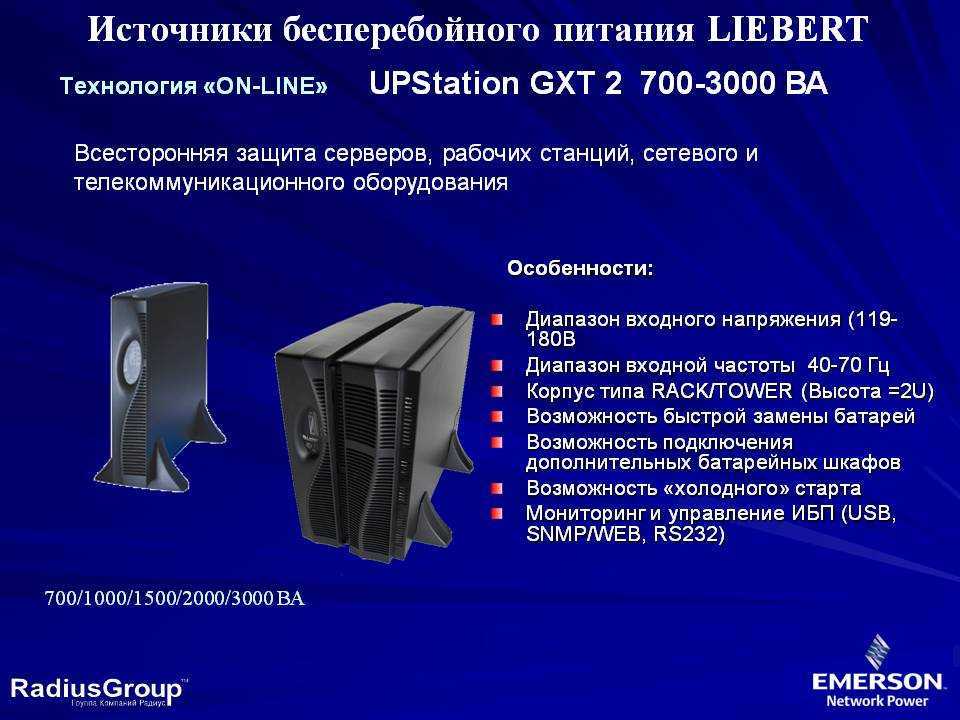

Наиболее совершенный в плане защиты оборудования – ИБП с двойным преобразованием энергии. Но что ценного в бесперебойнике, разработанного по схеме Online? Для него характерно мгновенное переключение между режимами работы и независимость параметров сигнала на выходе от параметров на входе UPS. Поэтому именно этот тип ИБП предназначен для коммутации оборудования, особенно требовательного к качеству электропитания. Среди бесперебойников Online топологии, исходя из сферы их применения, можно выделить следующий типы:

• ИБП для центров обработки данных;
• ИБП для медицинских аппаратов;
• ИБП для серверов;

• ИБП для газового котла;
• ИБП для циркуляционных насосов.


Альтернативные варианты защитного оборудования

Многие задаются вопросом: а нужен ли бесперебойник, если напряжение в сети не пропадает, а просто «скачет»? Нужен ли бесперебойник для компьютера в таком случае? Ответом на эти вопросы может стать взгляд в сторону стабилизаторов напряжения. Эти устройства позволяют корректировать сигнал в очень широком диапазоне, подавая на вход нагрузки напряжение такого уровня, который был задан пользователем. В этом заключается основное достоинство данных приборов. Основным же недостатком является то, что стабилизатор перестаёт работать одновременно с исчезновением напряжения в электросети. Основная проблема устройств стабилизации – невозможность обеспечить автономную работу нагрузки. Поэтому важно чётко понимать, от чего именно необходимо защитить аппаратуру: от колебаний уровня сигнала или от частых и кратковременных отключений электроэнергии. В первом случае выходом из ситуации станет стабилизатор напряжения, во втором же – источник бесперебойного питания, назначение которого несколько обширнее.

Но что делать, если уровень сигнала в электросети относительно стабильный, но имеют место длительные отключения энергии? Выходом из такой ситуации может стать приобретение дизельного генератора. Они выпускаются с разными диапазонами мощностей и могут быть применены для обслуживания как бытовых, так и промышленных объектов. Различают модели на дизельном топливе и на бензине. Стартёр устройства может быть как ручным, так и электрическим. Преимущество использования такой установки заключается в том, что она может обеспечивать длительное время автономной работы оборудования с перерывами исключительно на сервисное обслуживание или дозаправку. Такая техника компактна, проста в обслуживании и легка в эксплуатации.

Эксплуатация ДГУ не лишена и ряда недостатков, к ним можно отнести:

• Невозможность самостоятельного перехода на питание нагрузки при исчезновении напряжения в сети электропитания;
• Шум в процессе работы;
• Наличие выхлопных газов;

• Большое количество расходных материалов (свечи, топливо и пр.)

Комплексные решения для защиты электронной аппаратуры

Для обеспечения максимальной защиты телекоммуникационного, серверного или промышленного оборудования использования одного типа устройств может быть недостаточно. Поэтому наиболее оптимальным решением может стать их комбинирование. К примеру, ИБП для аварийного освещения не обеспечит должного уровня автономности. Такая задача решается путём последовательного подключения блока бесперебойного питания и ДГУ. Для чего нужен бесперебойник в такой схеме? Для фильтрации напряжения и обеспечения автономности работы системы до тех пор, пока генератор не запустится и не войдёт в рабочий режим.

Для чего и как можно использовать бесперебойник в паре с стабилизатором напряжения? Для корректной работы оборудования на участках электросети, где наблюдаются частные перепады напряжения, которые не сопровождаются полным его отключением. За счёт этого может быть достигнуто существенное удешевление конструкции: недорогое устройство стабилизации обеспечит эффективную корректировку сигнала, а ИБП среднего уровня позволит добиться приемлемого уровня автономности.

Источники бесперебойного питания – назначение и принципы работы

Отредактировано: 07.

09.2022

Содержание:

Источники бесперебойного питания, сокращенно ИБП или UPS (uninterruptible power supply), являются автоматическими устройствами, способными на какое-то время обеспечить подключенное оборудование электрической энергией, в те моменты, когда она пропадает в электросети либо ее параметры превышают допустимые нормы. ИБП работает от батарей и может поддерживать подачу энергии в течение определенного периода времени. Источники бесперебойного питания часто используются для защиты компьютеров, серверов или сетевых устройств. Они предотвращают сбои в обслуживании, потерю данных или аппаратные дефекты из-за неконтролируемого завершения работы.

Даже целые центры обработки данных можно защитить от сбоев в электросети с помощью больших систем ИБП. В этих установках они сокращают время, необходимое для ввода в действие системы аварийного питания, например, на базе генераторов энергии.

Функции ИБП

ИБП отвечают за исправное выполнение следующих функций:

• поглощение небольших и кратковременных скачков напряжения;
• снижение уровня шума;
• фильтрация напряжения питания;
• резервное электропитание нагрузки;
• защита от короткого замыкания и перегрузки.

Это интересно! Что такое SNMP в ИБП? SNMP-адаптер – это внешнее или внутреннее устройство предназначенное для непосредственного подключения бесперебойника к сети. Получает данные от UPS и отдаёт их по общепринятому протоколу SNMP, что позволяет мониторить оборудование и расширяет возможности применения.

В дополнение к перечисленным выше возможностям UPS некоторые модели, управляемые специальным ПО, способны:

• автоматически завершать работу оборудования, если напряжение в сети отсутствует достаточно долго;
• перезапускать оборудование при восстановлении сетевого электропитания;
• выполнять мониторинг технического состояния источника питания;
• отображать частоту и напряжение переменного тока в электросети питания, а также мощность и напряжение, потребляемые нагрузкой;
• в установленное время включать/отключать нагрузку.

Варианты установки ИБП

Источники бесперебойного питания получили признание за счет практичности многофункциональности, доступности, которыми они обладают. В настоящий момент производители выпускают огромное количество вариаций ИБП, отличающихся друг от друга не только техническими характеристиками, но и способом установки:

• напольные (настольные) – эти продукты маркируются словом «Tower» либо «Башня». К их преимуществам следует отнести отсутствие необходимости в отдельном помещении. Именно поэтому подобные изделия зачастую приобретаются для установки в домах, офисах, медицинских учреждениях и пр.;
• горизонтальные (стоечные или рэковые) – данные устройства, как правило, оснащены маркировкой «Rackmount» либо «Rack». Подключать такие ИБП должны обученные специалисты, поскольку для этого потребуется 19 дюймовый серверный шкаф или стойка. Стоечные источники бесперебойного питания различаются между собой по числу занимаемых слотов: 1U – модели, занимающие один юнит, а 2U, соответственно – два;
• универсальные – они устанавливаются, как правило, отдельно, хотя в некоторых случая может потребоваться и телекоммуникационная стойка.

Принципы работы ИБП

Источники бесперебойного питания, которые используются в области SOHO (малый офис и домашний офис), работают от аккумуляторных батарей. У них есть перезаряжаемые батареи, такие как свинцово-флисовые (AGM), свинцово-гелевые, никель-кадмиевые или другие типы, электрические инверторы и электронные схемы. С помощью своей электрики и своих электронных схем они могут контролировать важные характеристики первичного источника энергии, такие как напряжение, ток, частота или гармоники, и, при необходимости, обеспечивать необходимую энергию от батарей.

Для этого напряжение постоянного тока аккумуляторов доводят до обычных 230 вольт и 50 герц электросети с инверторными схемами. Ход генерируемого переменного напряжения более или менее соответствует синусоидальному переменному напряжению в электросети (в зависимости от типа ИБП). В нормальном режиме работы аккумуляторы питаются и заряжаются от сети.

Это интересно! Что такое байпас ИБП? Байпас (англ. bypass – обход), это один из режимов, в котором в случае необходимости может работать бесперебойник. При его активации подключенные устройства начинают получать питание от внешней сети, в обход силовой части ИБП. Используется при настройке, обслуживании или при возникновении нештатных моментов в работе устройства.

В случае отказа основного источника питания ИБП предупреждает пользователя предупреждающим звуковым сигналом, светодиодным дисплеем или, в случае систем более высокого качества, посредством электронных уведомлений, таких как электронная почта или SMS. Это позволяет пользователю отключать подключенные электронные устройства определенным образом в случае длительного сбоя питания, превышающего время переключения устройства ИБП. Некоторые решения ИБП могут автоматически запускать отключение подключенных устройств. Сетевые интерфейсы, такие как Ethernet или другие интерфейсы, такие как RS-232, могут использоваться для связи и настройки источника бесперебойного питания, а также для сигнализации.

Интересный факт: Что если ИБП пищит или щелкает? Задачей UPS является обеспечение бесперебойного питания. Если возникли проблемы с аккумуляторами или внешним питанием, он начинает сигнализировать о возникновении проблем. Также устройство может гудеть, часто щелкать и подавать световые сигналы. Одиночные щелчки происходят при компенсации разницы входящего напряжения и являются нормой.

Различные типы источников бесперебойного питания

В основном источники бесперебойного питания можно разделить на такие типы и классы:

• Автономный или резервный ИБП (класс 3)
• Сетевой интерактивный ИБП (класс 2)
• Онлайн или ИБП с двойным преобразованием (класс 1)

Автономный или резервный ИБП (класс 3) – самый дешевый и простой источник бесперебойного питания. Он защищает только от сбоев питания и кратковременных колебаний напряжения. При обнаружении сбоев он переключается на работу от батареи. Переключение может занять до десяти миллисекунд. Подключенные устройства должны выдерживать это время переключения без потери работоспособности. Поскольку устройства выполняют задачи мониторинга только при нормальной работе и заряжают аккумулятор при необходимости, они имеют высокий КПД до 95 процентов.

Сетевые интерактивные ИБП (класс 2) защищают от сбоев в сети и частично обрабатывают первичное энергоснабжение, подаваемое при нормальной работе. Электроэнергия всегда проходит через ИБП. Пики или падения напряжения можно компенсировать. По сравнению с автономным ИБП время отклика на две-четыре миллисекунды короче. КПД также очень высок и составляет от 95 до 98 процентов.

Устройства ИБП класса 1 (онлайн или ИБП с двойным преобразованием) обеспечивают лучшую защиту. Они постоянно генерируют собственное сетевое напряжение и постоянно питают подключенные устройства. Это означает, что при отказе первичного источника энергии время переключения отсутствует. Устройство ИБП компенсирует все проблемы или нарушения в электросети, такие как сбой питания, пониженное напряжение, перенапряжение, колебания частоты, гармоники или шумовые воздействия. Однако, поскольку устройства всегда в рабочем состоянии, они имеют более низкий КПД – максимум 90 процентов. Кроме того, срок службы батарей короче из-за постоянной нагрузки.

Кратко описаны типичные свойства и области применения трех классов источников бесперебойного питания:

• Класс 1: эффективность около 90 процентов, отсутствие времени переключения, высокая стоимость, подходит для чувствительных устройств, таких как серверы или сетевые компоненты
• Класс 2: эффективность около 95-98 процентов, время переключения от двух до четырех миллисекунд, средняя стоимость, для менее чувствительных устройств, таких как отдельные компьютеры или устройства связи.
• Класс 3: КПД около 95 процентов, время переключения до десяти миллисекунд, низкие затраты для устройств, которые некритичны к более длительному времени переключения до десяти миллисекунд, например, отдельные компьютеры или небольшие электронные потребители.

Что следует учитывать при покупке ИБП

При покупке источника бесперебойного питания, соответствующего вашим требованиям, необходимо учитывать следующие технические параметры и характеристики:

• конструкция: автономное устройство или стоечное устройство
• требуемый класс ИБП: класс 1, 2 или 3
• максимальная суммарная мощность всех подключенных устройств: активная и, возможно, резервная мощность
• время переключения, поддерживаемое подключенными устройствами
• максимальное время резервного питания
• варианты предупреждений в случае проблем с сетью

Интересный факт: Что такое мощность ИБП? Чтобы правильно выбрать UPS, нужно учитывать общую мощность устройств, которые будут к нему подключены. Полная мощность бесперебойника, с учетом активной и реактивной, указывается в вольт-амперах (VA), а активная в ваттах (Вт). В случае техфазного варианта, каждую отдельную фазу нельзя нагружать больше чем на треть общей мощности.

Заключение

Использование источника бесперебойного питания обеспечивает работу подключенных устройств в случае проблем в электросети и увеличивает их доступность. Чувствительные или критические системы могут продолжать работать в течение определенного периода времени. В случае более длительных сбоев питания системы могут быть отключены правильно. Такое устройство предотвращает потерю данных или повреждение оборудования из-за неконтролируемого отключения, пиков напряжения и других нарушений в электросети. Пользователи получают предупреждение о проблемах в электросети и могут предпринять соответствующие действия.

Если стоит выбор, где купить ИБП, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

5 причин для использования источника бесперебойного питания (ИБП)

Источники бесперебойного питания (ИБП) используются для предотвращения повреждений в результате отключения электроэнергии и обычных электрических происшествий. ИБП обычно используются компаниями, которым необходимо обеспечить минимальное время простоя своих ресурсов, поскольку они гарантируют, что во время кратковременного отключения электроэнергии сетевое устройство может продолжать работать. Короче говоря, непрерывность бизнеса, как правило, находится в центре внимания… и на то есть веские причины.

В этой статье обсуждаются некоторые дополнительные преимущества работы вашей сети с источниками бесперебойного питания.

Предотвращение повреждения оборудования

Скачки напряжения не только доставляют неудобства, когда дело доходит до управления сетью, но и потенциально могут разрушить ресурсы. Мощный скачок напряжения может привести к короткому замыканию маршрутизатора, коммутатора или всего сервера без возможности восстановления. Наличие источника бесперебойного питания гарантирует, что помимо поддержания стабильного потока питания к устройству, устройство также будет защищено от повреждений в результате скачков напряжения, которые могут вывести из строя электрические компоненты устройства.

Предотвращение потери данных

Важно отметить, что одним из наиболее важных способов предотвращения потери данных является частое резервное копирование данных. У вас должны быть надежные ресурсы для резервного копирования ваших данных, выполняемых по расписанию в любое время. Однако дополнительным соображением для предотвращения потери данных является установка источника бесперебойного питания или нескольких ИБП для вашей сети. Хотя работающая система резервного копирования может уберечь вас от потери слишком большого количества данных при сбое питания, вы все равно столкнетесь с некоторой потерей данных, если резервная копия не была создана непосредственно перед сбоем. В зависимости от того, сколько данных проходит через вашу компанию, даже несколько минут между резервным копированием и сбоем могут привести к огромной потере данных. Вот почему предотвращение выхода из строя сервера или устройства в первую очередь важно с помощью источника бесперебойного питания. В дополнение к знанию того, что ваши данные в безопасности благодаря регулярному резервному копированию, вы будете знать, что в случае временного отключения электроэнергии или скачка напряжения вам не придется иметь дело с потерей каких-либо данных.

Экономия времени

Представьте себе, когда вы в последний раз сталкивались с компьютерным сбоем или с вами что-то происходило, пока вы писали документ или работали над чем-то на компьютере. Необходимость прекратить то, что вы делаете, пока ваш компьютер перезагружается, отнимает много времени, а также затрудняет возвращение к работе. Выключение вашей системы и необходимость перезагрузки, чтобы вернуться к работе, — это хлопотно. Иногда подобные проблемы возникают из-за сбоя питания, который длится всего несколько минут. Наличие резервного аккумулятора или источника бесперебойного питания может иметь большое значение в подобных ситуациях, поскольку, пока вы ждете восстановления питания, вы можете выполнять свои задачи без перерыва. Это также дает вам возможность сохранить ваши данные, если вы еще этого не сделали.

Предотвращение проблем с подключением

Источники бесперебойного питания обычно используются для защиты коммутаторов и маршрутизаторов от повреждений. Причина этого заключается в том, что в случае скачка напряжения или отключения электроэнергии, влияющего на коммутатор или маршрутизатор, вся сеть может быть отключена, что повлияет на возможности всех, кто работает в этой области, в результате чего они не смогут выполнить какую-либо работу. Кроме того, любая текущая передача данных будет остановлена, и может произойти потеря данных. Вот почему наличие ИБП для защиты вашего сетевого оборудования полезно для обеспечения непрерывности вашей работы даже в периоды возникновения таких проблем.

Душевное спокойствие

Окончательное преимущество связано с состоянием ума, присутствующим у людей, которые знают, что их личные или деловые ресурсы защищены в случае кризиса. Источник бесперебойного питания — это еще один способ защитить свою ИТ-среду и обеспечить себе душевное спокойствие, зная, что в случае кризиса ваша система будет иметь наилучшие шансы на защиту и продолжение работы.

Важно учитывать преимущества установки ИБП в вашей сети и то, как это повлияет на вашу сеть, если эти преимущества не будут реализованы, а какое-либо нарушение энергоснабжения затронет ваше оборудование. Знание возможных потерь в таких ситуациях может помочь вам решить, действительно ли наличие резервных батарей может обеспечить вам душевное спокойствие и защиту, которых вы заслуживаете.

Заключение

Примите во внимание преимущества установки источника бесперебойного питания или нескольких блоков в вашей сети при принятии решения о том, стоит ли это делать для вашего бизнеса или личных нужд. Хотя установка нескольких источников бесперебойного питания может быть дорогостоящей, она также может быть необходима, если через вашу сеть проходит много данных, которые будет трудно заменить в случае потери. Не обязательно все это делать, если потеря данных не нанесет ущерба вашему бизнесу или рабочему процессу. Установка нескольких ИБП может даже не понадобиться, если у вас нет большой сети. Поймите, что даже если вы управляете большой сетью, если одна область сети более важна, чем другая, вы можете добиться успеха, просто установив ИБП в некоторых областях, а не во всех.

Лучший способ узнать, подходит ли вам использование источников бесперебойного питания, — обратиться к ИТ-специалисту, который оценит ваши потребности и определит, какие варианты вам подходят. TVG Consulting — ИТ-консалтинговая компания, которая с радостью поможет ответить на ваши вопросы по этим вопросам.
