УНЧ на транзисторах своими руками: схемы для новичков
Автор Olya На чтение 6 мин. Просмотров 2k. Опубликовано
Усилители – наверное, одни из первых устройств, которые начинают конструировать радиолюбители-новички. Собирая УНЧ на транзисторах своими руками при помощи готовой схемы, многие используют микросхемы.
Транзисторные усилители хоть и отличаются огромным числом применяемых микросхем, но каждый радиоэлектронщик постоянно стремится сделать что-то новое, более мощное, более сложное, интересное.
Более того, если вам нужен качественный, надежный усилитель, то стоит смотреть в сторону именно транзисторных моделей. Ведь, именно они наиболее дешевые, способны выдавать чистый звук, и их легко сконструирует любой новичок.
Поэтому, давайте разберемся, как сделать самодельный усилитель НЧ класса B.
[stextbox id=’info’]Примечание! Да-да, усилители класса B тоже могут быть хорошими.
Многие говорят, что качественный звук могут выдавать лишь ламповые устройства. Отчасти это правда. Но, взгляните на их стоимость.[/stextbox]
Более того, собрать такое устройство дома – задача далеко не из легких. Ведь вам придется долго искать нужные радиолампы, после чего покупать их по довольно высокой цене. Да и сам процесс сборки и пайки требует какого-то опыта.
Поэтому, рассмотрим схему простого, и в то же время качественного усилителя низкой частоты, способного выдавать звук мощность 50 Вт.
Содержание
- Старая, но проверенная годами схема из 90-х
- Описание схемы усилителя низких частот
- Заключение
Старая, но проверенная годами схема из 90-х
Схема УНЧ, который мы будем собирать, впервые была опубликована в журнала «Радио» за 1991 год. Ее успешно собрали сотни тысяч радиолюбителей. Причем, не только для наработки опыта и улучшения мастерства, но и для использования в своих аудиосистемах.
Итак, знаменитый усилитель низкой частоты Дорофеева:
Уникальность и гениальность этой схемы кроется в ее простоте.
В этом УНЧ применяется минимальное количество радиоэлементов, и предельно простой источник питания. Но, устройство способно «брать» нагрузку в 4 Ома, и обеспечивать выходную мощность в 50 Вт, чего вполне достаточно для домашней или автомобильной акустической системы.
Многие электротехники совершенствовали, дорабатывали эту схему. И. для удобства мы взяли самый современный ее вариант, заменив старые компоненты на новые, чтобы вам было проще конструировать УНЧ:
Описание схемы усилителя низких частот
В этом «переработанном» Доровеевском УНЧ были использованы уникальные и наиболее эффективные схематические решения. К примеру, сопротивление R12. Этот резистор ограничивает ток на коллекторе выходного транзистора, тем самым ограничивая максимальную мощность усилителя.
[stextbox id=’info’]Важно! Не стоит менять номинал R12, чтобы увеличить выходную мощность, так как он подобран именно под те компоненты, что применяются в схеме. Этот резистор защищает всю схему от коротких замыканий.
[/stextbox]
Выходной каскад транзисторов:
Тот самый R12 «вживую»:
Резистор R12 должен иметь мощность на 1 Вт, если под рукой такого нет – берите на полватта. Он имеет параметры, обеспечивающие коэффициент нелинейных искажений до 0,1% на частоте в 1 кГц, и не более 0,2% при 20 кГц. То есть, на слух никаких изменений вы не заметите. Даже при работе на максимальной мощности.
Блок питания нашего усилителя нужно подобрать двухполярный, с выходными напряжениями в пределах 15-25 В (+- 1 %):
Чтобы «поднять» мощность звука, можно увеличить напряжение. Но, тогда придется параллельно произвести замену транзисторов в оконечном каскаде схемы. Заменить их нужно на более мощные, после чего провести перерасчет нескольких сопротивлений.
Компоненты R9 и R10 должны иметь номинал, в соответствии с подающимся напряжением:
Они, с помощью стабилитрона, ограничивают проходящий ток. В этой же части цепи собирается параметрический стабилизатор, который нужен для стабилизации напряжения и тока перед операционным усилителем:
Пара слов о микросхеме TL071 – «сердце» нашего УНЧ.
Ее считают отличным операционным усилителем, которые встречается как в любительских конструкциях, так и в профессиональной аудиоаппаратуре. Если нет подходящего операционника, его можно заменить на TL081:
Вид «в реальности» на плате:
[stextbox id=’info’]Важно! Если вы решите применять в этой схеме какие-либо другие операционные усилители, внимательно изучайте их распиновку, ведь «ножки» могут иметь другие значения.[/stextbox]
Для удобства микросхему TL071 стоит монтировать на предварительно впаянную в плату пластиковую панельку. Так можно будет быстро заменить компонент на другой в случае необходимости.

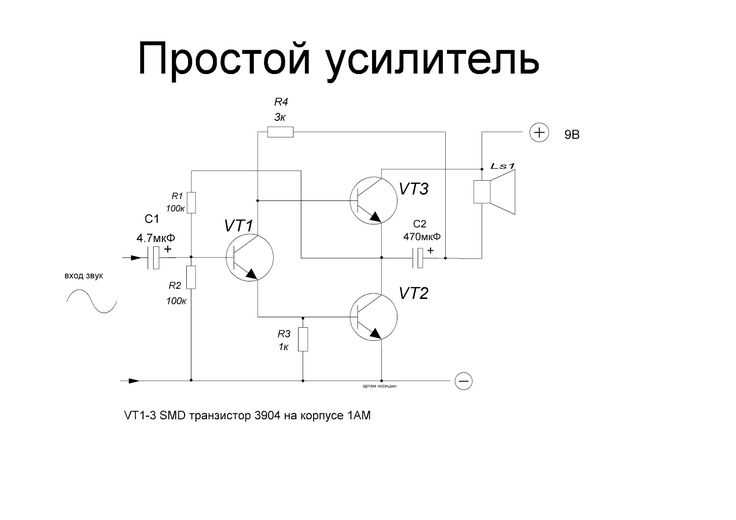

[stextbox id=’info’]Полезно знать! Для ознакомления представим вам еще одну схему этого УНЧ, но без усиливающей микросхемы. Устройство состоит исключительно из транзисторов, но собирается крайне редко ввиду устаревания и неактуальности.[/stextbox]
Чтобы было удобнее, мы постарались сделать печатную плату минимальной по размерам – для компактности и простоты монтажа в аудиосистему:
Все перемычки на плате нужно запаивать сразу же после травления.
Транзисторные блоки (входного и выходного каскада) нужно монтировать на общий радиатор. Разумеется, они тщательно изолируются от теплоотвода.
На схеме они здесь:
А тут на печатной плате:
Если в наличии нет готовых, радиаторы можно изготовить из алюминиевых или медных пластин:
Транзисторы выходного каскада должны иметь рассеиваемую мощность как минимум в 55 Вт, а еще лучше – 70 или целых 100 Вт. Но, этот параметр зависит от подающегося на плату напряжения питания.
Из схемы понятно, что на входном и выходном каскаде применяется по 2 комплементарных транзистора. Нам важно подобрать их по усиливающему коэффициенту. Чтобы определить этот параметр, можно взять любой мультиметр с функцией проверки транзисторов:
Если такого устройства у вас нет, тогда придется одолжить у какого-то мастерам транзисторный тестер:
Стабилитроны стоит подбирать по мощности на полватта. Напряжение стабилизации у них должно составлять 15-20 В:
Блок питания.
Если вы планируете смонтировать на свой УНЧ трансформаторный БП, тогда подберите конденсаторы-фильтры с емкостью как минимум 5 000 мкФ. Тут чем больше – тем лучше.
Собранный нами усилитель низких частот относится к B-классу. Работает он стабильно, обеспечивая почти кристально-чистое звучание. Но, БН лучше всего подбирать так, чтобы он мог работать не на всю мощность. Оптимальный вариант – трансформатор габаритной мощностью минимум в 80 Вт.
Качество звучания этого УНЧ вполне сносное. Устройство даже можно приравнять к схемам на основе микросхем TDA2030 и TDA2050. А если оснастить усилитель качественным и мощным блоком питания, то схема составит конкуренцию даже «ножкам» TDA7294:
Заключение
Вот и все. Мы разобрались, как собрать УНЧ на транзисторах своими руками с помощью простой схемы, и как его в будущем можно усовершенствовать. Все компоненты устройства найдутся у каждого радиолюбителя, а если их нет – стоит разобрать пару-тройку старых магнитофонов или заказать радиодетали в интернете (стоят они практически копейки).
Лампово-транзисторный усилитель НЧ своими руками.
Делаем несложный лампово-транзисторный усилитель низкой частоты своими руками.
Усилители низкой ( или звуковой) частоты находят широчайшее применение в современном мире. Практически ни одно устройство, способное воспроизвести звук, не обходится без усилителя НЧ. Радиолюбители тему построения усилителей НЧ также не обходят стороной и изготавливают усилители НЧ как на интегральных микросхемах, так и на транзисторах и даже на радиолампах.
Номенклатура выпускаемых промышленностью интегральных усилителей НЧ огромна, и позволяет создать усилитель на любой вкус. Но, представляет определенный интерес изготовление усилителя НЧ на дискретных элементах, да еще и экзотических (как для сегодняшних дней) –электронных лампах и германиевых транзисторах.
В этой статье будет рассказано об изготовлении лампово-транзисторного усилителя низкой частоты небольшой (до 4 Вт) мощности.
Для повторения выбрана схема стереофонического усилителя НЧ из брошюры «В помощь радиолюбителю» №53 , 1976 год.
Почему именно эта схема выбрана для повторения? Из-за ее очень необычного и своеобразного построения. Это лампово-транзисторный усилитель. Причем выходной каскад собран на мощных кремниевых транзисторах П702 , а каскады предварительного усиления собраны на электронной лампе 6Н23П. Изюминкой схемы является очень низкое анодное напряжение лампы 6Н23П-всего 18 В. Другими словами – в данной конструкции отсутствуют опасные высокие напряжения, обычные для электронных ламп- 200…250В.
Данный усилитель не претендует на очень высокие параметры, но для бытовых применений вполне себе подходит.
Оригинальная схема лампово-транзисторного усилителя НЧ из брошюры ВРЛ № 53 представлена ниже:
Входной сигнал через конденсатор 2С1 поступает на сетку левого ( по схеме) триода лампы 2Л1. Усиленный сигнал снимается с анода и поступает ( через эмиттерный повторитель на транзисторе 2Т1) на блок регулирования тембра. Далее сигнал поступает на регулятор громкости ( резистор R1), и далее, через конденсатор 2С3, на сетку правого ( по схеме) триода лампы 2Л1.
Усиленный сигнал снимается с анода и подается на базу транзистора эмиттерного повторителя 2Т2. Эмиттерный повторитель служит для согласования высокого выходного сопротивления лампы 2Л1 и относительно низкого входного сопротивления оконечного усилителя мощности. Оконечный усилитель мощности собран на транзисторах 4Т1…4Т5. В выходной ступени применены мощные кремниевые транзисторы П702. Усилитель питается напряжением минус 30 В. Аноды ламп запитаны напряжением 18 В от параметрического стабилизатора на стабилитронах 2Д1 и 2Д2.
Накал лампы 2Л1 запитан постоянным напряжением 6,3 В.
Вот, вкратце, все об усилителе НЧ из брошюры ВРЛ №53…
Описание изготовленного мною экземпляра лампово-транзисторного усилителя НЧ.
Я не ставил целью заиметь стереоусилитель, поэтому был изготовлен один канал усилителя.
Мне пришлось несколько видоизменить схему по причине отсутствия древних транзисторов П702. Усилитель я собирал как опытный образец, поэтому исключил из схемы блок регулирования тембра и эмиттерный повторитель на транзисторе 2Т1.
Оконечный усилитель собран по иной схеме ввиду отсутствия, как уже указывалось, транзисторов П702.
С целью соответствия схемы духу времени ( 70-е года прошлого столетия), решено было оконечный усилитель собрать полностью на германиевых транзисторах. В выходном каскаде применены мощные германиевые транзисторы П214. Напряжение питания выбрано минус 24 В.
Изготовленный мною лампово-транзисторный усилитель имеет следующие технические характеристики:
-выходная мощность на нагрузке 5 Ом-4 Вт;
-чувствительность –около 30 мВ;
-уровень шумов и фона при закороченном входе- 20 мВ;
-частотная характеристика при неравномерности +/- 1 дБ- 50 Гц…18 кГц.
Принципиальная фактическая схема лампово-транзисторного усилителя:
Входной сигнал через конденсатор С1 поступает на сетку левого (по схеме) триода электронной лампы VL1. В качестве VL1 использована лампа двойной триод типа 6Н23П. Данная лампа содержит в одном баллоне два идентичных триода.Применение электронной лампы во входном каскаде обеспечивает получение высокого входного сопротивления усилителя при минимуме шумов.
Усиленный примерно в 4 раза сигнал снимается с анода лампы и через регулятор громкости R4 подается на сетку правого (по схеме) триода лампы VL1. Далее усиленный сигнал поступает на базу транзистора VT1, на котором собран эмиттерный повторитель. Суммарный коэффициент усиления по напряжению обоих триодов лампы составляет около 16 ( по 4 на каждый каскад). Лампа работает при низком анодном напряжении-около 20 В. Накал лампы питается постоянным напряжением 6 В. Для питания накала лампы VL1 применен интегральный стабилизатор типа 7906 (не путать с 7806) на напряжение 6 В, который предназначен для работы в цепях, где на общий провод подан плюс источника питания. Ток накала лампы составляет около 300 мА, поэтому интегральный стабилизатор необходимо установить на небольшой радиатор.
Разумеется, можно применить и питание накала ламп от соответствующей по напряжению обмотки силового трансформатора.
Эмиттерный повторитель на транзисторе VT1 служит для согласования высокого выходного сопротивления лампы VL1 с низким входным сопротивлением оконечного усилителя.
Оконечный усилитель собран по традиционной схеме полностью на германиевых транзисторах. В выходном каскаде работают транзисторы типа П214, установленные на радиаторы:
Налаживание усилителя не составляет особого труда.
Режимы работы лампы и транзисторов указаны на схеме. Каскады предварительного усиления наладки не требуют и при исправной лампе работают сразу.
Подбором резистора R14 устанавливают на средней точке оконечного усилителя напряжение, равное половине напряжения питания-минус 12 В. Ток покоя (примерно 40 мА ) устанавливается подбором резистора R15.
Печатная плата изготовлена методом ЛУТ:
Расположение основных узлов на плате :
Поскольку этот усилитель собирался как экспериментальный прототип, регулятор усиления я разместил прямо на плате. В других случаях этот регулятор, конечно же, размещается на передней панели устройства.
Общий вид собранного лампово-транзисторного УНЧ:
Для получения большей выходной мощности можно вместо использованного мной оконечного усилителя ( выделен на принципиальной схеме пунктирным прямоугольником) применить более мощный.
Схем подобных усилителей полно в интернете-здесь есть простор для творчества.
Этот лампово-транзисторный усилитель НЧ изготовлен был по просьбе моего товарища для озвучивания радиопередач в гараже))).. Но он может быть применен и как внешний УНЧ для ноутбука, планшета и тому подобное. К нему можно даже подключить электрогитару, или создать на его основе комбоусилитель для электронных музыкальных инструментов.
Небольшое видео о работе этого лампово-транзисторного усилителя НЧ:
Самодельный усилитель PinWoofer Stern
PinWoofer TM — DIY — «Сделай сам»
Этот продукт предназначен для тех, кто хочет настроить свою аудиосистему для игры в пинбол, обладает уверенностью и техническими ноу-хау для этого, но хочет избежать хлопот и разочарований, связанных с попыткой собрать все вместе по отдельности, потратив на это время.
и, скорее всего, закончится плохим результатом.
Посчитайте и учтите ваше время и риск плохого исхода, и вы увидите, что это очень разумная альтернатива чистому «сделай сам»!
Если вы не уверены или не уверены, подходит ли вам эта аудиосистема для игры в пинбол, то это не так. В этом случае выберите полный комплект PinWooferTM Super Kit с помощью параметра «Поиск» в правом верхнем углу веб-страницы. Отличительным преимуществом полного комплекта PinWooferTM Super Kit является то, что техническая поддержка предлагается в течение гарантийного периода для оригинальной целевой машины. Комплект PinWooferTM Super Kit поддерживается очень подробными видеороликами по установке, электронными инструкциями, а также хорошо разработанным блогом, в котором есть советы и рекомендации, как добиться великолепного звучания вашего устройства.
Система «сделай сам» PinWoofer TM минимально поддерживается за пределами гарантийных условий, и, хотя инструкции по подключению предоставляются, техническая поддержка предоставляется не сразу.
Сделать это своими руками очень просто, и если у вас возникнут проблемы, пожалуйста, найдите время, необходимое для диагностики того, что может быть не так с вашей настройкой, прежде чем обращаться к нам.
Все названия Stern Spike и Spike-2 совместимы.
Особенности:
• Частота среза низких частот
• Уровень низких частот
• Уровень Backbox
• Высокие частоты
• Основная громкость
• Мини-разъем линейного выхода:
o Уровень Studio / Pro +4 dBu
o Управление внешним сабвуфером, усилителем или потоковой линией
• Самодельный усилитель работает в Stern Spike и Stern Spike-2 и использует существующие / заводские жгуты проводов динамиков; выходы динамиков усилителя DIY точно соответствуют этим соединениям
• Входной разъем Spike
• Входной разъем Spike-2
• Жгут проводов линейного входа для Stern Titles
Сердцем системы PinWooferTM DIY являются изготовленный на заказ усилитель и плата питания.
Усилитель и плата питания (наиболее сложные элементы) составляют основу этого продукта и всегда входят в комплект. Он также в значительной степени подключается и работает с использованием заводских жгутов проводов динамиков и источника звука. Также предоставляется специальный кабель питания.
Для моделей Spike и Spike-2 поставляется монтажный кронштейн, который крепится к задней панели с помощью двойной липкой ленты высокой прочности. При желании можно выбрать задние динамики и прилагаемый набор монтажных колец. При желании выберите корпусной динамик и монтажное кольцо.
Выберите свой титул, обрежьте и сохраните параметры по мере продвижения, и мы предоставим нужное снаряжение.
PinWoofer TM – Дополнительное 8-дюймовое монтажное кольцо для кабинета
Очень важно для хорошего звука кабинета — это кольцо имеет выдержку 0,375 дюйма, что позволяет конусу и окружающему звуку перемещаться, когда бас накачивает.
Монтажное кольцо корпуса PinWoofer подходит для стандартной схемы монтажных отверстий 8-дюймового динамика диаметром 7,625 дюйма +/- 0,125 дюйма. Оно также соответствует схеме расположения болтов в полу корпуса, используемой в машинах Stern SAM, Spike и Spike-2.
Большинство 8-дюймовых низкочастотных динамиков имеют стандартную схему отверстий, подходящую для этого кольца, но перед заказом необходимо проверить размеры низкочастотного динамика, чтобы убедиться, что он подходит для вашего динамика.
Это жесткое кольцо из литого под давлением ПВХ, которое больше нигде не предлагается. Жесткий материал обеспечивает плотное прилегание к корпусу, что улучшает эффективность и тональный отклик.
Кольцо крепится к полу шкафа, а динамик крепится к кольцу. В комплект входят восемь плоских шайб №6 и нейлоновые стопорные гайки №6-32.
2.1 MAX Amplifier — 50Wx50Wx100W Final Stage*
При необходимости выберите другие элементы из списка для поддержки вашей установки.
Дополнительный линейный триммер:
- Настоятельно рекомендуется приобрести линейный триммер PinWoofer, если вы используете внешний сабвуфер, потоковое устройство и т. д. и подключаете его к выходному разъему усилителя. Линейный триммер позволяет снизить уровень выходного сигнала усилителя и может предотвратить перегрузку входов вашего внешнего устройства. Опция включает в себя i) один блок триммера линии, ii) стереокабель TRS 3,5 мм с вилкой 3,5 мм на стереокабель TRS с вилкой 3,5 мм, iii) один стереокабель TRS 3,5 мм с вилкой 3,5 мм на стереокабель RCA и iv) липкую двойную липкую монтажную подкладку.
Инструкции для шипов
* Средняя максимальная мощность усилителя в приложении может быть приблизительно определена произведением МАКСИМАЛЬНОЙ номинальной мощности на канал и 1/(√2*1,5), а средняя максимальная среднеквадратичная мощность определяется еще одним делителем 1,5.
низкочастотный динамик
ГАРАНТИЙНОЕ ПОКРЫТИЕ
На продукты PinWoofer распространяется гарантия отсутствия дефектов материалов и изготовления в течение 90 дней с даты покупки у авторизованного дилера PinWoofer.
Эта гарантия и все предоставленные права ограничены первоначальным владельцем и не подлежат передаче. Ответственность ограничивается заменой или ремонтом, как указано в данном гарантийном заявлении.
Если продукт требует гарантийного обслуживания в течение этого периода, PinWoofer бесплатно отремонтирует или заменит любую деталь или продукт, в которых обнаружены дефекты материала или изготовления. Весь гарантийный ремонт и обслуживание должны выполняться авторизованным техническим специалистом PinWoofer или сервисным центром. Использование неавторизованных ремонтных служб делает эту гарантию недействительной, и любые расходы, связанные с неавторизованным ремонтом, несет владелец продукта. Все расходы (за исключением стоимости доставки), связанные с заменой или ремонтом дефектной детали или продукта в соответствии с настоящей гарантией, несет PinWoofer.
PinWoofer оставляет за собой право заменить дефектный продукт новым или восстановленным на заводе.
ИСКЛЮЧЕНИЯ ИЗ ГАРАНТИИ
1. Настоящая гарантия не распространяется на неисправности или повреждения продукта, возникшие в результате неправильного использования, неправильного обращения, небрежного обращения, несчастных случаев, изменений, стандартного ухудшения состояния окружающей среды, стихийных бедствий, неправильного использования и/или установки или несоблюдения инструкций по установке.
Гарантийную помощь можно получить по телефону 208-855-0346, с понедельника по пятницу, с 8:00 до 17:00 по горному времени.
УВЕДОМЛЕНИЕ ДЛЯ ПОКУПАТЕЛЯ
Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.2 отзыва Скрыть отзывы Показать отзывы
- 5
Jurassic Park DIY Усилитель + кабинетный динамик
Опубликовано Крисом Зумвалтом 12 ноября 2022 г.
Только что закончил установку моего нового самодельного усилителя и вуфера PinWoofer в моем Stern Jurassic Park (Premium), и я очень доволен этим. Установка была очень простой, и мне действительно не потребовалось много времени, чтобы набрать настройки.
В целом звук стал намного полнее, басы глубже, а чистота звука в целом улучшилась. Мне также нравится иметь возможность регулировать уровни громкоговорителей кабинета отдельно от тыловых динамиков. - 5
Идеальное решение
Опубликовано Крейгом Хьюзом 17 марта 2022 г.
Я наткнулся на решение «сделай сам» после большого опыта работы с GT Pinwoofer на моем JJP. Я заменил свои заводские динамики 4 1/4 дюйма на Kenwood KFC-1366S 5 1/4 дюйма, чтобы сопровождать комплект Deluxe от Speakerlights.com, в основном для LE-образа моего премиального Дэдпула. Звук при правильных 4 Ом был мусором, не только по громкости, но и в целом… В поисках другого решения с чистым источником питания, внешним усилителем, выходом на сабвуфер и элементами управления эквалайзером, чтобы действительно воспользоваться всеми преимуществами Kenwood, я вернулся к Pinwoofer.
Это решение отвечает всем требованиям во всем, что мне нужно. Kenwood могут работать не так хорошо, как Pyle, которые поставляются с полными комплектами Pinwoofer GT и KO, но они звучат великолепно и, на мой взгляд, значительно улучшены по сравнению с усилителем Spike, поэтому, если вы ищете LE-образ с белыми динамиками и идеальный звуковой пакет, вот и все. Я также использую внешний 12-дюймовый сабвуфер Klipsch с самодельным усилителем, и он звучит великолепно, а также приятный плотный басовый удар без рассеянного грязного звука, который я получал от сабвуфера на внутреннем усилителе, который я использовал ранее. + по всем параметрам!!! Дэн всегда очень отзывчив и отлично поддерживает клиентов. Не могу сказать достаточно хороших слов о Пинвуфере и Дэне!
В целом звук стал намного полнее, басы глубже, а чистота звука в целом улучшилась. Мне также нравится иметь возможность регулировать уровни громкоговорителей кабинета отдельно от тыловых динамиков.
Это решение отвечает всем требованиям во всем, что мне нужно. Kenwood могут работать не так хорошо, как Pyle, которые поставляются с полными комплектами Pinwoofer GT и KO, но они звучат великолепно и, на мой взгляд, значительно улучшены по сравнению с усилителем Spike, поэтому, если вы ищете LE-образ с белыми динамиками и идеальный звуковой пакет, вот и все. Я также использую внешний 12-дюймовый сабвуфер Klipsch с самодельным усилителем, и он звучит великолепно, а также приятный плотный басовый удар без рассеянного грязного звука, который я получал от сабвуфера на внутреннем усилителе, который я использовал ранее. + по всем параметрам!!! Дэн всегда очень отзывчив и отлично поддерживает клиентов. Не могу сказать достаточно хороших слов о Пинвуфере и Дэне!3 очень простых шага, как сделать усилитель для сабвуфера дома
Хотите узнать, как сделать усилитель сабвуфера в домашних условиях?
Эта статья идеально подходит для вас! Мы расскажем обо всем, от того, что требуется для завершения проекта, как все это работает вместе и почему вы можете выбрать этот вариант.
Мы поможем вам решить, подходит ли конструкция усилителя для ваших нужд.
Что такое усилитель сабвуфера
Усилитель сабвуфера (или «сабвуфер») — это аудиокомпонент исключительного типа.
Он принимает низкочастотные сигналы, создаваемые источником звука, и усиливает их до уровней мощности, которые могут управлять низкочастотным динамиком.
Если вы решите сделать свой собственный, это будет возможно, потому что мы предоставим вам всю необходимую информацию!
Компоненты усилителя сабвуфера
Для создания усилителя сабвуфера вам потребуются следующие компоненты:
- Источник звука (MP-плеер или домашняя стереосистема)
- Предварительный усилитель с низкоуровневым выходным сигналом
- Усилитель мощности
Усилитель мощности часто называют «мозгом» этого процесса, потому что для правильной работы требуются определенные входные сигналы.
Усилитель мощности
Этот компонент преобразует сигналы низкого уровня в сигналы высокой мощности (которые затем могут управлять сабвуфером).
Провод динамика
Этот провод передает аудиосигнал, преобразованный предусилителем и усилителем мощности, на отдельный динамик.
Конец этого кабеля обычно подключается прямо к сабвуферу.
Динамик
Это динамик, который подключается к концу вашего провода после того, как он был преобразован в сигнал высокой мощности!
Вы можете выбрать любой тип или размер, но мы рекомендуем использовать для этого приложения что-то с импедансом от четырех до восьми Ом.
Если вам нужна дополнительная информация о выборе динамиков для сабвуфера, ознакомьтесь с нашей статьей на эту тему.
Предварительный усилитель
Этот компонент принимает входные сигналы от источника звука (например, MP-плеера или домашней стереосистемы) и выводит их на низких уровнях на усилители мощности, которые способны преобразовывать эти сигналы в сигналы высокой мощности для ваш динамик(и).
Некоторые предусилители поставляются со встроенным усилителем мощности!
MP Player или домашняя стереосистема
Это источник звука, который вы будете использовать для воспроизведения музыки.
В большинстве случаев домашняя стереосистема будет работать идеально, потому что она предназначена для этой цели.
Единственным требованием здесь является то, чтобы ваш MP-плеер/домашняя стереосистема имел выходы предусилителя, способные выводить сигналы линейного уровня.
Читайте также: Стереосистемы могут сбивать с толку, но вам нужно всего несколько ключевых компонентов
Линейный уровень
Это тип сигнала, который выводится с предварительного усилителя, как упоминалось выше.
Эти сигналы обычно слабее по сравнению с другими типами и должны быть усилены усилителями мощности, чтобы динамики могли воспроизводить музыку! Когда вы идете в аудиомагазин в поисках усилителя для сабвуфера, это должно быть то, что вы ожидаете увидеть на коробке.
Низкий уровень
Это еще один тип сигнала, который выводится с вашего предварительного усилителя, но он должен быть усилен усилителем мощности, чтобы колонки могли воспроизводить музыку!
Когда вы посетите магазин аудиотехники и спросите об усилителях для сабвуфера, это, вероятно, будет одной из первых вещей, которые вам скажут.
Вот что вам понадобится
Для завершения этого проекта вам потребуется ряд электронных компонентов. Среди них микросхемы операционных усилителей, транзисторы, резисторы, диоды, разъемы RCA, предохранители и т. д.
Если вы никогда раньше не собирали усилитель, подумайте о покупке полного комплекта усилителя для самостоятельной сборки.
Если вам нужна гибкость в спецификации, вы можете утилизировать различные детали по отдельности.
Все зависит от вас… если вы никогда раньше не собирали усилитель, подумайте о приобретении полного комплекта для сборки.
Когда дело доходит до ваших требований, вы можете подумать о покупке каждой детали по отдельности.
Как собрать усилитель сабвуфера
Шаг 01. Установка электроники на печатную плату гид).
Обычно на плате имеется несколько компонентов, включая резисторы, транзисторы, предохранители, микросхемы, диоды, тепловые радиаторы и аудиоразъем.
Как показано на схеме, правильно установите каждый из этих компонентов на печатную плату.
Важно протолкнуть каждый компонент до конца, чтобы он появился на другом конце.
Когда все компоненты будут полностью установлены в соответствии со схемой подключения, переверните плату, обрежьте лишний провод, а затем припаяйте разъемы к металлической полосе платы. Печатные платы должны быть припаяны к корпусу платы.
Шаг 2. Загрузка трансформатора и блока питания
После этого вам нужно будет добавить компоненты, установленные на шасси, на печатную плату; к ним относятся блок питания IEC, силовой трансформатор и потенциометр.
Используйте большие квадратные предварительно просверленные отверстия на корпусе печатной платы, чтобы вставить силовой трансформатор прямо в него.
Убедитесь, что выступы для пайки расположены ровно.
Затем припаяйте первичную обмотку к соответствующей точке (как показано на схеме) на плате.
Соедините положительные и отрицательные ушки блока питания красным и черным проводами соответственно.
Шаг 3. Установка потенциометров
Вставьте потенциометры в предварительно просверленные отверстия на передней части шасси.
Вам понадобится два отрезка провода для каждого потенциометра: один для питания и один для заземления. Концы каждого провода должны быть обрезаны до 1/2 дюйма.
Подсоедините один конец провода питания к выходной клемме потенциометра.
Провод заземления должен быть припаян к соответствующему отверстию на печатной плате.
После установки потенциометров можно установить циферблаты и выровнять их (циферблаты) так, чтобы ноль оставался на одной линии с отступом на потенциометре.
Тестирование вашего нового усилителя
После того, как компоненты подключены к печатной плате, вам необходимо подключить источник питания.
Этого можно добиться, подключив адаптер переменного тока (AC) к сети, а затем через кабель с разъемом Schuko к шасси вашей печатной платы.
Если после подключения адаптера переменного тока все пойдет хорошо, вы услышите небольшой щелчок от кнопочного переключателя.
Если нет, проверьте правильность установки и пайки всех компонентов на печатной плате.
Как только вы нажмете переключатель, вы должны услышать небольшой щелчок, а затем из ваших динамиков (если они подключены) заиграет музыка.
Если музыка не воспроизводится, проверьте, правильно ли вы припаяли блок питания к плате.
Убедившись, что все работает как надо, установите последние компоненты на шасси.
Кроме того, чтобы установить потенциометры на шасси, вы также можете установить их спереди для легкой регулировки громкости.
Как подключить домашний сабвуфер?
Для преобразования сигнала от предварительного усилителя в усиленный выходной сигнал следует использовать усилитель мощности.
