Не включается приставка dvb t2: Ремонт приставки DVB-T2 своими руками

Содержание

Цифровое телевидение ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!

ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2! — именно так называется главная тема в Обсуждениях в специализированной группе ВКонтакте:
Ремонт эфирных цифровых ресиверов DVB-T2 — vk.com/remontdvbt2.

Здесь попробую представить её немного расширенный вариант с типовыми частями схем и фото.

Если приставка ещё на гарантии — отнесите её продавцу, не пытайтесь заниматься ремонтом.

У некоторых марок — гарантия до 2 лет. Ну конечно, прежде чем нести с чеком и в полной комплектации, стоит сначала прочитать все случаи, на которые гарантия НЕ распространяется.

Как и в Группе, данная расширенная ИНСТРУКЦИЯ также предназначена в первую очередь для специалистов и для тех, кто имеет хотя бы навыки мелкого ремонта бытовой электроники.

Если всё прочли и многое осталось непонятно — лучше обратиться в ближайший ремонт или хотя бы к знакомому, для которого данный текст будет более понятен.

Замечу, что ремонт приставок зачастую экономически нецелесообразен, т.к. стоимость новой приставки в настоящее время — от 750 р, например, в Ситилинк или DNS Технопоинт.

И как упоминалось ранее в Обзоре возвратных ресиверов DVB-T2 некоторые приставки можно приобрести ещё дешевле.

Сразу скажу, что не ищите в Интернете схем вашей приставки. В лучшем случае после тщательного поиска найдете в открытом доступе лишь несколько схем от приставок 3-5 летней давности.

Но конкретные схемы в подавляющем числе случаев и не нужны. А в тех случаях, когда действительно без схемы никак не обойтись, то скорей всего ремонт уже экономически нецелесообразен.

Ремонт конкретной приставки делается по образу и подобию других аналогичных приставок. Потому что по большому счёту — все они одинаковы.

Многое можно почерпнуть на форумах различных спутниковых ресиверов, тем более что приставки проще.

СОДЕРЖАНИЕ

РЕСИВЕР НЕ ВКЛЮЧАЕТСЯ
+5 В — ЕСТЬ, НО — РЕСИВЕР НЕ ЗАПУСКАЕТСЯ
РЕСИВЕР ПЕРЕЗАГРУЖАЕТСЯ ПРИ ПОПЫТКЕ ПОИСКА КАНАЛОВ ИЛИ УСТАНОВКИ В НЕГО USB-НАКОПИТЕЛЯ
ЗАВИСАНИЯ ПРИ ЗАГРУЗКЕ, ЦИКЛИЧЕСКАЯ ПЕРЕЗАГРУЗКА ПО КРУГУ, НАДПИСЬ «ASH»
НЕ ЛОВИТ КАНАЛЫ
ЧЁРНО-БЕЛОЕ ИЗОБРАЖЕНИЕ — НЕТ ЦВЕТА
ПРЫГАЕТ И ДЕРГАЕТСЯ ИЗОБРАЖЕНИЕ, ИСКАЖАЕТСЯ ЦВЕТ
НЕТ ВИДЕО/ЗВУКА — ЧЕРЕЗ АНАЛОГОВЫЙ ВЫХОД, А ЧЕРЕЗ HDMI ЕСТЬ
НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ
РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ
С ЦИФРОВЫМ ИНДИКАТОРОМ: НЕ РАБОТАЮТ КНОПКИ НА ПАНЕЛИ, КАНАЛЫ САМИ ПЕРЕКЛЮЧАЮТСЯ
НЕ РАБОТАЕТ ПУЛЬТ
ПУЛЬТОМ ПРИХОДИТСЯ ПРИЦЕЛИВАТЬСЯ
РАЗДРАЖАЕТ ПИСК-СВИСТ, НО ВСЁ РАБОТАЕТ НОРМАЛЬНО
РЕСИВЕР ОТКЛЮЧАЕТСЯ САМ СОБОЙ
ПРИ ПОПЫТКЕ ОБНОВИТЬ ПРОШИВКУ С ЭФИРА (OAD/OTA UPGRADE) ЗАВИСАЕТ
ANTENNA SHORT, WARNING! LNB SHORT, ПЕРЕГРУЗКА АНТЕННЫ, ANTENNA OVERLOAD
USB
ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ
ПОИСК НЕИСПРАВНОСТИ, СВЯЗАННОЙ С ПРОГРЕВОМ
ТЕМПЕРАТУРНЫЕ РЕЖИМЫ
UART — TX, RX, GND
ЧТО НУЖНО СМОТРЕТЬ ОСЦИЛЛОГРАФОМ
СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА MSTAR
СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА NOVATEK
ПЕРЕЧЕНЬ ТЮНЕРОВ, ДЕМОДУЛЯТОРОВ, ПРОЦЕССОРОВ
ВЧ-МОДУЛЯТОР (RF-MODULATOR)
ДОКУМЕНТАЦИЯ И ПОЛЕЗНЫЕ ССЫЛКИ

Не пытайтесь сразу же переходить к другим пунктам, не проверив предыдущие.

Перед большинством пунктов сначала требуется проверка 1 и 2 пункта.

Конечно, например, для 9. НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ — можно сразу же перейти к решению.

А для пунктов 6, 7, 8 (ВИДЕО/ЗВУК) сначала проверить — с другим телевизором.

1. РЕСИВЕР НЕ ВКЛЮЧАЕТСЯ, светодиод мигает или тускло горит или совсем не горит, иногда может быть слышен писк-свист импульсного трансформатора в блоке питания.

Отключив из розетки, подаем +5 В с внешнего источника питания (с выходным током не менее 1.5 А) на выходной конденсатор БП, соблюдая полярность:

И смотрим, запускается ли ресивер? Если да — то ремонтируем БП.

Наиболее часто требует замены именно выходной конденсатор БП (обведен красным), ставим новый 1000 мкФ 16 В.

Подробнее в ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Видеоролик — На блоке питание ресивера DVB-T2 низкое напряжение 1,5-2,5 вольта.

Импульсные блоки питания приставок ничем не отличаются от любых других импульсных блоков питания маломощной бытовой аппаратуры. Поэтому методика ремонта точно такая же:

Последовательность диагностики неисправности:
Сгорел предохранитель. Чего сгорел, почему сгорел непонятно.
Меняем на новый и подключаем в разрыв лампу ватт 20-30.
Если блок питания целый лампа будет тускло гореть, а ресивер работать.
Если лампа горит полностью, значит есть в цепи косяк — пробой.
Зачем 💡 лампа? Чтобы не стрельнуло в 👁 глаз хрень какая-нибудь. И не погорели другие живые детали.

И более развернуто:

Проверяем предохранитель, диодный мост. Меняем входной конденсатор на 400V и микросхему ШИМ. Проверяем оптрон и TL431. Если не знаем как, тупо меняем. Так же меняем выходной кондёр БП. Далее первое включение ресивера делаем последовательно с лампой накаливания на 100 Вт (это защитит микросхему ШИМ от повторного разрыва, если не всё нашли). Измеряем выходные 5V БП. Если нормально, выключаем ресивер, отключаем лампу, включаем и радуемся.

Таблица по опознанию и подбору аналогов микросхем БП

Видеоролик — Ремонт блока питания после перепада напряжения в сети 220В.

Видеоролик — Интересное видео про ремонт ресивера DVB-T2, замена коденсатора 22 мкф на 400В, замена ИК датчика.

Иногда рядом с входным конденсатором и на расположенных рядом деталях можно увидеть нечто, но это не вытекший из конденсатора электролит, а просто клей:

Примеры схем:

SW2604

TNY176DG

с дополнительными +12В (как правило, для SCART):

PN8106

VIPer22AL

Dh421

В последние годы всё чаще стали появляться ШИМ,

не требующие обмотки питания. Например, YD723A — это аналог DK1203. А также чуть более мощная DK112. Типовая схема включения DK1203 на +12В 1А:

И аналогичная DK1203 (12W) чуть более мощная DK3113 (15W) — схема и все номиналы те же.

Однако, если заменой выходного конденсатора 1000 мкФ 16 В ремонт не ограничился, то зачастую разбираться с ремонтом внутреннего БП просто нерационально ни по времени, ни по затратам, т. к. вылетает не только диодный мост, входной конденсатор и ШИМ, но еще и обвязка подгорает.
А в тяжелых случаях может быть и проблема с импульсным трансформатором.

Поэтому гораздо проще и рациональнее как было при проверке в самом начале — просто подключить подходящий внешний блок питания к выходному конденсатору и продолжать эксплуатировать дальше.

Подключить + внешнего блока питания можно и непосредственно к выводу диода (или одного из параллельных диодов):

неслучайно они запаяны катодом вверх, т.к. на заводе так удобнее контролировать напряжение +5В на выходном конденсаторе.

А в следующий раз после очередного скачка напряжения в сети пользователь при желании может и сам поменять сгоревший внешний сетевой адаптер на другой аналогичный.

Например, стоимость БП +5В 1.3А — 150 р., а БП +5В 2А — 250 р.

или любой другой подходящий.

У приставок с внешним БП — более высокая степень ремонтопригодности, потому что человек может сам заменить сгоревший БП на аналог. Особенно, в летний период на дачах, когда напряжение скачет или после грозы.

Хотя конечно иногда встречается и обратная сторона такой легкой замены, когда не посмотрев внимательно, меняют не на +5В, а на любой адаптер (+12В, +9В, +10В и др.), и в результате конечно всё выгорает.

Т.е. внутренний БП — это еще и своего рода «защита от дурака», не позволяющая втыкать в приставку первое, что попало под руку.

Однако, даже несмотря на это, всё равно внешний адаптер — быстрое и экономичное решение проблемы основного питания. Неслучайно ведь у большинства маломощной бытовой аппаратуры — внешние адаптеры питания.

Но в любом случае, для продления срока службы и внешних, и внутренних БП желательно хотя бы на ночь отключать их из розетки. А не просто оставляя в дежурном режиме.
Причем это касается любой бытовой аппаратуры.

Потребление современной приставки на процессоре MStar MSD7T01 составляет около 580 мА (с питанием подключенной активной антенны). Приставки на MStar MSD7816 потребляют до 900 мА (также с учетом подключенной активной антенны).

Т.е., если не пользоваться USB (до 500 мА), для MSD7T01 хватит БП +5В от 0.6А, а для MSD7816 — от 1А.

Наименьшее потребление при приеме PLP2 (Россия 24), т.к. субпоток самый минимальный — 3.3 Мбит/с:

а наибольшее — при приеме 2 мультиплекса, т.к. принимается сразу весь поток целиком — 33 Мбит/с.

Впрочем разница при этом несущественна — до 50 мА. Хотя с полудохлым БП иногда и такой разницы бывает достаточно, чтобы показывала только Россия 24, а остальные — уже нет.

↑ СОДЕРЖАНИЕ ↑

2. +5 В — ЕСТЬ, НО — РЕСИВЕР НЕ ЗАПУСКАЕТСЯ — проверяем вторичные преобразователи питания DC/DC (маленькие микросхемы «пятиножки» рядом с ферритовыми дросселями):

меряем на дросселях +3.3 В, +1.8 В, +1.2 В (+1.15 В).

Для процессора Novatek NT78316M нужно +2.5 В и +1 В.
А в последних Novatek NT78306/78336 убрали +2.5 В.

Ну а в каких-то редких процессорах — могут быть ещё и свои.

Если оперативная память не DDR2 — +1.8 В, а DDR3 — +1.5 В. Но чаще всё же используют обычную DDR2.

Например, интегрированная в процессоры Novatek NT78316M, MStar MSD7T01, ALi M3821P NationalChip GX3235S/GX6605S и Sunplus 1509A память 64 Мбайта — обычная DDR2 (+1.8 В).

Строго говоря, например, у MStar MSD7816 номинальное напряжение ядра — +1.26 В.
Допустимые напряжения питания:

Напряжение	Min	Max
3.3V	3.14	3.46
1.8V (DDR2)	1.70	1.90
1.5V (DDR3)	1.42	1.58
1.26V	1.20	1.32

А, к примеру, у MSD7T01 номинальное напряжение ядра — +1.14 В.

При отсутствии какого-либо из напряжений — заменяем микросхему DC/DC. Однако, после замены, не забыть про конденсаторы вокруг — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Конечно же, можно встретить и 6-ножки DC/DC (причем у некоторых из них 5 ножка не используется — NC — Not Connected).

Бывают и многоножечные DC/DC-преобразователи, чаще всего 8-ножки:

Обращаю внимание, что все эти DC/DC-преобразователи — управляемые. И если на управляющем входе ENable (как правило, 1 контакт) не будет высокого уровня, то и на выходе преобразователя напряжения не будет.

Соотношение сопротивлений резистивного делителя:

или по-другому:

R2 = ((Vout − 0.6V) x R1) / 0.6V

Соотношение сопротивлений для типовых напряжений:

Vout	R1	R2
1.15V	120K	110K
1.2V	150K	150K
1.5V	160K	240K
1.8V	150K	300K
2. 5V	150K	470K
3.3V	150K	680K

Конечно же, важно именно соотношение сопротивлений, а не строго указанные выше значения.
И если есть другие резисторы, то можно рассчитать свои пары для делителя.

Ну и, естественно, проверить напряжения и на соответствующих линейных стабилизаторах LDO — +3.3 В, +1.8 В, +1.2 В, +2.5 В и +1 В (у Novatek):

Как правило, линейные стабилизаторы питают сравнительно маломощных потребителей и с LDO проблем обычно не возникает.

Замеры напряжения делают на дальней от микросхемы ножке дросселя:

а если плохо видно, то на обоих ножках дросселя: при нормальной работе — где напряжение выше — там выход на нагрузку.

У линейных стабилизаторов — просто к среднему выводу:

Иногда контрольные точки даже специально выделены для удобства первичной диагностики:

А в некоторых редких приставках все эти ключевые напряжения отмечены прям на самой плате:

Ну а идеал для диагностики — плата последнего Globo GL30-N3 (на MStar и с внешним БП):

Т. к. указаны не только все напряжения, но и подписано функциональное предназначение.

+3.3 В
+1.8 В
+1.2 В (+1.15 В)
+2.5 В и +1 В (у Novatek)

Если на выходе дросселя одно из выше перечисленных напряжений явно занижено, то можно дополнительно проверить на КЗ в нагрузке (конечно отключив приставку из розетки).

При необходимости — выпаять DC/DC и измерить сопротивление нагрузки еще раз. Если явное КЗ, то можно еще попробовать прогреть чипсет. И если КЗ не изменяется, то либо в мусорку, либо заменить с донора (при наличии всего необходимого инструмента и опыта), но чаще — в мусорку, потому что просто экономически нецелесообразно. «В мусорку» конечно не буквально, а отложить на будущее в качестве донора.

Видеоролик — Замена «пятиножки». Ремонт ресивера DVB-T2.

Видеоролик — Не включается ресивер DVB-T2, короткое замыкание в цепи 5 вольт.

Вообще, структура цепей питания стандартная — древовидная и начинается от источника +5В:

Пример типовой схемы питания MStar MSD7T01:

Примеры схем питания DC/DC для ядра процессора +1. 2В (+1.15В):

для оперативной памяти DDR2 и других потребителей +1.8В:

а если оперативная память DDR3, то +1.5В:

для разного +3.3В:

Ну и конечно линейный стабилизатор LDO также +3.3В (или на любое другое из необходимых):

Как видно в качестве DC/DC чаще всего применяются из серии SY80xx в зависимости от необходимого тока нагрузки:

SY8008A — 0.6A (AAxyz / BIxyz SOT23-5)
SY8008B — 1.0A (ABxyz / BGxyz SOT23-5) — PAM2312
SY8008C — 1.2A (ACxyz SOT23-5)
SY8009A — 1.5A (ADxyz SOT23-5)
SY8009B — 2.0A (CUxyz / ASxyz SOT23-6, но 5 ножка не используется — NC (Not Connected))
SY8088 — 1.0A (LDxyz SOT23-5)
SY8089/A — 2.0A (JXxyz / KVxyz SOT23-5)
SY8120B/B1 — 2.0A (NBxyz / WBxyz SOT23-6) — STI3470 (S47xyz SOT23-6)

и другие аналогичные:

APS1086 — 0. 6A (h2xy ADJ / h3xy 1.2V / h4xy 1.5V / h5xy 1.8V SOT23-5)
APS2406 — 0.8A (h2xy ADJ / h3xy 1.2V / h4xy 1.5V / h5xy 1.8V SOT23-5)
APS2408 — 0.8A (A1xy / S12xyp SOT23-5)
APS2415 — 1.5A (S10xyp SOT23-5)
APS2420 — 2.0A (S15xyp SOT23-6)

TD6811 — 1.2A
TD6814 — 1.2A
TD6817 — 2A

AP3410 — 1.2A (GHW SOT23-5)
MT3410L — 1.3A (AS11Dw SOT23-5)
MT3410 — 1.5A (AS15Dw SOT23-5)
JZ8410 — 1.3A (AS11D SOT23-5)

BL8024 — 1.0A (GGyw SOT23-5)

NCP1529 — 1.0A (DXJayw SOT23-5)

LPW5210 — 1.5A (LPS SOT23-5)

FP6381A — 1.2A (FA2xyp SOT23-5, FC4xyp SOT23-6, FF5xyp (TSOT23-5)

TX9408 — 3A (082SY SOT23-5)

SSY1920, MT2482, MP2305, FR9886 — 2. 0A (SOP-8)

Как правило, значимыми в маркировке являются только первые 2-3 символа (остальное — дата/корпус).

Информация по поиску «многоножек»:

DC/DC преобразователи в корпусе SOT23-5, SOT25 (SC-74A)

DC/DC преобразователи в корпусе SOT23-6

Таблица по опознанию и подбору аналогов микросхем БП DC/DC

Естественно, подбирая аналог, на всякий случай проверять цоколевку и параметры резистивного делителя.

Все эти «блохи» можно заказать на AliExpress или взять с донора.
В магазинах «Чип и Дип» можно взять, например, упомянутый выше NCP1529.

Заменять питание от сгоревшего DC/DC-преобразователя — на обычный линейный стабилизатор нерационально, т.к. придется приделывать хороший радиатор, и от него к тому же ещё идёт и лишнее тепло, чему другие детали конечно же не обрадуются. А если уж на что и менять, то на готовый DC/DC-преобразователь с регулируемым выходным напряжением, например, модуль Mini 360 DC-DC:

микросхемы в нём могут быть различные, ну и конечно, обратить внимание на ток.

Ну а в самых тяжелых случаях, когда формально — «все напряжения в норме», но всё равно нормально не работает, сможет помочь уже только осциллограф. Например, возбуждение линейного стабилизатора:

когда формально на его выходе чётко +3.300 В постоянки, а реально — там еще и 1 В переменки.
Причем входное питающее его напряжение чистое.

И в качестве примера еще приведу заводской уровень пульсаций шасси KLF7T01608120WF (как видно из обозначения: процессор MStar MSD7T01, тюнер MaxLinear MxL608).
На таком шасси выпускались, к примеру, Lumax DVT2-41103HD и Digifors HD75.

Условия теста	Требования	Измерения
5V, воспроизведение h364, 1080P HD-видео при измерении входного напряжения питания	VCC=5.1V~5.3V, Vpp≦100MV, Imax≧2A	5.25V 100MV
3.3V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 3V3 напряжение конденсатора по плате	VCC=3. 2V~3.4V, Vpp≦100MV	3.3V 72MV
1.8V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 1V8 напряжение конденсатора по плате	VCC=1.7V~1.9V, Vpp≦100MV	1.8V 66MV
1.15V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 1V15 напряжение конденсатора по плате	VCC=1.15V~1.21V, Vpp≦100MV	1.15V 78MV

↑ СОДЕРЖАНИЕ ↑

3. РЕСИВЕР ПЕРЕЗАГРУЖАЕТСЯ ПРИ ПОПЫТКЕ ПОИСКА КАНАЛОВ ИЛИ УСТАНОВКИ В НЕГО USB-НАКОПИТЕЛЯ — вероятнее всего, дело во вторичных преобразователях DC/DC «пятиножках» и качестве их обвязки, желателен хороший вольтметр и осциллограф.

Ну и как всегда проверить — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

↑ СОДЕРЖАНИЕ ↑

4. ЗАВИСАНИЯ ПРИ ЗАГРУЗКЕ, ЦИКЛИЧЕСКАЯ ПЕРЕЗАГРУЗКА ПО КРУГУ, НАДПИСЬ «ASH» (у ресиверов на ALi) при обязательной проверки наличия напряжений на всех стабилизаторах — слетела прошивка — прошиваем микросхему SPI Flash памяти 25Q32 (4МБ):

Видеоролик — Замена флеш памяти на ресивере DVB-T2. Программатор.

Видеоролик — замена флеш памяти.

Видеоролик — Ремонт ресивера.

А если просто ошиблись прошивкой: ресивер загрузился, но пульт не реагирует, то можно воспользоваться одним из методов из статьи Восстановление приставки на MStar после неудачной прошивки.

Например, приобрести за 130 р. универсальный пульт, описанный в Обзоре обучаемого пульта Huayu DVB-T2+TV version 2017 для приставок, и с его помощью вернуть себе управление и прошить родную прошивку.

Хотя конечно можно оставить и чужую прошивку, если с ней всё нормально работает.

К тому же с этим пультом появиться возможность обучения от старого пульта телевизора, а в дальнейшем пользоваться уже только одним пультом, а не двумя:

И также напомню, что подключившись к контактам TX/RX UART процессора MStar можно прошить через консоль, вставив флешку с обычной USB-прошивкой и дав 4 команды:

« MStar »# setenv usb_upgrade 1
« MStar »# setenv usb_upgrade_path usb_upgrade_all_flash. bin
« MStar »# saveenv
« MStar »# reset

где usb_upgrade_all_flash.bin — имя USB-прошивки (но может быть любое).

Варианты восстановления для других процессоров описаны в соответствующих статьях:

Восстановление приставки на Novatek после неудачной прошивки

Восстановление приставки на Sunplus SPHE после неудачной прошивки

Восстановление приставки на ALi после неудачной прошивки

В качестве программатора можно использовать Ch441A (и еще здесь обзор), потому что это не только SPI-программатор, но еще и USB конвертер RS-232 <> TTL, что позволит подключаться к UART процессоров.
Стоимость на AliExpress — от 150 р.

Если нет особой необходимости время от времени что-то перепрошивать, то можно воспользоваться SPIPGM на 4 резисторах по 150 Ом:

подключаемый к LPT-порту. И к нему небольшая программа SPIPGM, работающая под всевозможными DOS/Win9x/NT/2k/XP/Vista/7/8/Linux32/64 (не поддерживает 64-разрядные версии Windows, придется загрузиться с какого-нибудь Live USB или, например, FreeDOS).
При подключении к LPT-порту провода должны быть максимально короткими, например, около 5 см.
Запитать выпаянную флеш лучше от самой приставки — тех же контактов, где стояла флеш. Или же от отдельного стабилизированного источника +3.3В.

Ну а если у компьютера нет LPT-порта, то только USB-варианты, и один из самых доступных Ch441A.

Конечно, можно попытаться и не выпаивая флеш-память, через прищепку-адаптер, но помимо её стоимости от 200 р, появляются свои нюансы: надо как-то решать вопрос с питанием флеши на плате, ведь не только она подключена к +3.3В, а программатор лишнюю нагрузку не потянет, поэтому для надежности программирования флеш чаще всего приходится всё-таки выпаивать.
Ну а если всё-таки с прищепкой, то для начала активировать RESET процессора, чтоб не мешал обмену.

Ошибка ASH у приставок на ALi

ASH — это неспособность проца прочитать содержимое флеш правильно, т.е. возможно дамп не его или корявый, часто бывает что при считывании появляются ошибки 1 байт изменится и всё — ASH на дисплее, измененная контрольная сумма. Несвязка проца с флешью может быть из-за изменений сопротивлений или обрывов в шине, и наконец флеш может спокойно прошиться через COM или JTAG, но потом после рестарта ресивера, потерять некоторые данные — опять же ASH.

Т.е. ошибка ASH в ресиверах на процессорах ALi не во всех случаях означает битую прошивку или неисправность флеш-памяти, т.к. иногда встречаются и другие причины появления ASH:

была залита чужая прошивка.
непропай или неисправна оперативная память.
проблемы с питанием.

Но начать конечно же с прошивания или же замены флеш-памяти на новую.

Разыскивая свою прошивку, в первую очередь, сделайте запрос на сайте производителя, указав полный серийный номер своей модели. Многие из них специально не выкладывают прошивки в открытый доступ, потому что пользователи, не разобравшись, прошивают не глядя, а потом мучаются с восстановлением.

Например, у модели Tesler DSR-320 — аж 13 вариантов прошивок — в зависимости от серийного номера.

Для тех, кто ищет дампы цифровых приставок:

remont-aud.net: Цифровые ресиверы — Прошивки (потребуется серьёзная регистрация)

monitor.espec.ws: Цифровые приставки DVB-C DVB-T DVB-T2 & others

monitor.net.ru: прошивки эфирных DVB-T2 ресиверов [1]

www.d43d.ru: SAT — Ремонт TV по-русски/форум

televid-sib.ru: DVB-T2 приставки

Ремонт эфирных цифровых ресиверов DVB-T2: Документы

DVBpro.ru: Прошивки

При поиске просто в Интернете надо помнить, что существуют и множество фейковых (фальшивых) сайтов с фейковыми «Форумами», где якобы «пользователи» спрашивают о прошивке, а другие фальшивые «пользователи» предлагают ссылку, требующую Номер телефона.
Причем псевдопользователи «отвечают» другим таким же, что это — просто защита от ботов. Ну и все — хвалят, что «всё получилось, всё скачалось, всё хорошо, всё заработало. Качайте!» А если у кого-то якобы «не получается скачать», то предлагается якобы «решение» и «всё нормально, качай!»

На таких сайтах, например, невозможно зарегистрироваться — это просто обманка, своими сообщениями похожая на реальный форум.

И конечно на таких фишинговых сайтах никаких прошивок нет. Зато есть ссылки якобы на «прошивки» и на якобы «утилиты для прошивки». Причем технически написано от балды: обновление прошивки для обычной приставки DVB-T2 описывается также, как восстановление прошивки смартфона на Android.

В общем, прежде чем скачивать — прогуляйтесь по разделам и темам «форума», чтобы понять — это реальный форум или красиво оформленная ловушка.

Ну и, безусловно, это касается не только прошивок к приставкам, но и вообще — к любой аппаратуре.

Как уже упоминалось выше, при наличии универсального пульта можно попытаться прошить и другой подходящей прошивкой (если своей так и не нашли), ориентируясь по полному названию шасси.

Например, шасси JN-STB-7816+1236-V2 используется в D-Color DC1010HD / D-Color DC1001HD / Electronics EL2103HD / GAL RS-1010L-T/T2 / GoldStar GS8833HD / Kaskad VA2102HD, VA2103HD / TVjet RE820HDT2 / TVK 3103.

Как правило, первые символы в названии шасси показывают реального OEM-производителя приставки, например:

ABL — Shenzhen ABLEE Electronic Co. ,Ltd
JN — Shenzhen Junuo Electronics Co., Ltd
KLF — Shenzhen KALIF Electronic Co.,Ltd
DZ — Shenzhen Dongzhoujun Technology Co., Ltd (своя торговая марка V-made)
HL — Hengli Digital Industrial Co., Ltd
GT — Grandsat Technology Co., Ltd (своя торговая марка G-SAT)
YJ — YaoJin Technology (Shenzhen) Co., Ltd
PT — Shenzhen Pante Electronics Technology Co., Ltd (своя торговая марка Pantesat)
GTR — Gospell Digital Technology Co.,Ltd, а буквы TR — Terrestrial Receiver (для приема наземного вещания).

↑ СОДЕРЖАНИЕ ↑

5. НЕ ЛОВИТ КАНАЛЫ — НЕ НАДО МЕНЯТЬ ПРОШИВКУ, в этом случае можно получить лишние проблемы на свою голову, без опыта это часто приводит к программатору. Подробности ниже.

ПРЕДВАРИТЕЛЬНО УБЕДИВШИСЬ В ИСПРАВНОСТИ АНТЕННЫ, делаем сброс настроек до заводских, Ручной поиск — выбрать номер канала своей вышки и оценить шкалу Качество:

Не забывая, что в рабочие дни может быть и Профилактика (выбрать свой регион) или какие-либо другие работы в рабочее время — уточнить в своём ЦКП.

А для надежности лучше еще проверить — с другой антенной в другом месте.

В некоторых случаях бывает просто частично отвалилось антенное гнездо или вообще немного болтается — нет надёжной земли, неконтакт, поэтому аккуратно пропаиваем корпус гнезда по окружности:

Использовать мощный паяльник, чтоб всё было быстро и детали не перегрелись.
И следить за тем, чтобы после пайки крышку блока тюнера можно было нормально закрыть.

Бывает и центральный контакт уже раздолбан постоянными перетыканиями антенны — аккуратно утконосами или пинцетом слегка его сжать, но не до конца.

Ну и начнем с легкого варианта — подключена комнатная антенна (но не наружная антенна после грозы).
Тогда заменяем кварцевый резонатор в тюнере (при его наличии в блоке тюнера).

Напомню, что кварц не любит резких сотрясений и ударов, например, уронили приставку на пол.

Видеоролик — Замена кварца в тюнере. Проблема — нестабильный сигнал в ресивере DVB-T2.

В ресиверах на процессоре MStar MSD7T01 кварц в тюнере может и отсутствовать:

поэтому при нестабильном сигнале или при его отсутствие пробовать заменить кварц возле процессора 24 МГц.
Так же отсутствие сигнала может быть при завышенном напряжении стабилизатора +3.3 В.

После запайки нового кварца — обязательно дождаться его охлаждения и только затем снова пробовать Поиск.

Раньше кварц ставился — на каждую микросхему, но сейчас всё чаще применяется Crystal sharing или другими словами Single crystal application, т.е. один кварц обслуживает и несколько соседних микросхем.

Поэтому от него будет зависеть многое.

Но замечу, что в отличие от MStar, в приставках на ALi, Novatek, Sunplus обязательно использование отдельного кварца для тюнера, т.к. перечисленные процессоры имеют частоту 27 МГц, т.е. не смогут поделиться ею с тюнером.

Ну а если антенна наружная и, к сожалению, как это часто у нас бывает — не имеющая заземления и молниеотвода, то такое может произойти после очередной грозы или же и без грозы — помимо молний, грозовые облака могут вызывать на изолированных металлических предметах опасные электрические потенциалы из-за электростатической индукции.

Незаземленная антенна — это как раз типичный пример такого изолированного металлического предмета.

Но статическое электричество ⚡ может накапливаться и внутри дома, особенно при сухом воздухе:

линолеум и пластик, ковровые изделия, синтетическая одежда, резиновая обувь, железобетонные стены.

Ну а главным источником статики для приставки безусловно является обычный кинескопный телевизор — ведь на втором аноде высоковольтное напряжение вплоть до 31 кВ. А некоторые еще и сами размещают приставку на телевизоре, т.е. помимо угрозы статического электричества будет еще и её постоянный перегрев:

Приставку лучше размещать сбоку от телевизора, а при подключении шнуров и антенн — отключить телевизор и приставку из розетки.

Отмечу, что в некоторых приставках перед тюнером имеется каскад предварительного УВЧ на СВЧ-транзисторе, например, BFG540 (BFG540W) или BFP196 (BFP196W), предназначенный для компенсации затухания после различных частотных фильтров на входе.
Наличие такого УВЧ косвенно говорит о высоком качестве входной части и более продуманной схеме.

A7 — защитная диодная сборка BAV99, RIs — СВЧ-транзистор BFP196, серый прямоугольник — балун.

И конечно, если транзистор вышел из строя, например, после грозы, то сигнал проходить уже не будет.
Требуется его замена, ну а при его отсутствии у доноров и в продаже, аккуратно выпаять и припаять хотя бы временную перемычку с базы на коллектор.

Но если у приставки есть транзитный выход RF OUT (LOOP THROUGH), то сначала можно проверить прохождение сигнала по всей входной цепи схемы, включая и вход — самого тюнера, т.к. транзит на выход LT проходит и через микросхему тюнера:

Стандартная схема для проверки работы транзита:

Причем в качестве источника можно использовать любой сигнал — хоть аналоговый, хоть цифровой, например, с той же антенны принять обычные аналоговые каналы или же подать на антенный вход аналоговое/цифровое кабельное.
Конечно, желательно, чтобы каналы были из диапазона ДМВ, т.е. начиная с 21 эфирного канала (470 МГц). Узнать на каких частотных каналах идет трансляция аналога в вашем районе можно, например, на сайте РТРС (выбрать свой регион) или на сайте Victor City.
Ну а про частоты кабельного можно уточнить у своего кабельного оператора.

И если с транзитного выхода RF OUT (ANT OUT, LOOP OUT, RF LOOP THROUGH, ВЧ ВЫХОД) — всё также нормально показывает, значит, по крайней мере вся — входная часть полностью рабочая.

Хотя в некоторых схемах транзит, не доходя до тюнера, сворачивает сразу же после предварительного УВЧ:

А в определенных микросхемах тюнеров вообще нет интегрированного транзита RF Loop Through, например, у Sony CXD2861 (применяется в некоторых моделях Oriel и Tesler), в этом случае данная проверка коснется только лишь наружного транзита, без участия самой микросхемы тюнера.
Причем отсутствие интегрированного Loop Through характерно и для других тюнеров Sony.

Но в любом случае — проверка транзита будет полезна для диагностики и поиска причины неисправности.

К слову, неудачная особенность у демодулятора Sony CDX2837 — крайне редкий кварц 20.5 МГц.
Но и у распространенного в прошлом демодулятора Panasonic MN88472 стоял 20.48 МГц (хотя в документации вообще указывался всё тот же крайне редкий 20.5 МГц).
Да и у современного Availlink AVL6762TA тоже используется редкий кварц — 30 МГц.

Слава богу, у других производителей тюнеров/демодуляторов/процессоров используются широко распространенные — 16, 24 и 27 МГц.

Проблемы с демодулятором, естественно, также могут влиять на невозможность приема: либо неисправен кварц, либо сам демодулятор, например, неконтакт. Но сначала надо проверить все остальные возможные причины.

К счастью, в современных комбинированных процессорах демодулятор уже интегрирован, поэтому уходят в прошлое проблемы, связанные с внешним демодулятором и его кварцем.
Хотя, например, в недавних ресиверах World Vision T62 вновь используют схему с отдельным внешним демодулятором — NationalChip GX1211.

Кстати, в приставках на процессоре GX3235S (T62 и клоны) может не находить каналы из-за неисправного цифрового индикатора. Выкусить индикатор.

Также хотелось бы заметить, что если наружная активная антенна питается — от приставки, но, например, после грозы сигнал стал пропадать, то возможно подгорел дроссель, через который идёт питание +5В на антенный разъем (индуктивность от 150 до 330 нГ):

Рядом с выводом антенного входа, как правило, белая деталь, хотя дроссель может быть и полностью чёрным (как на предыдущем фото) или же каких-то других цветов:

Проверить можно по внешнему виду (на дросселе не должно быть потемнений), его сопротивление должно быть около 0 Ом и конечно напряжение на антенном входе должно быть +5В.

Если под рукой и в магазинах нет подходящего, то просто намотать проводом на высокоомном резисторе, например, для размеров МЛТ-0.125 — 13 витков.

Вообще, согласно NorDig максимальная нагрузка с антенного входа ограничена 30 мА:

Voltage in ON state	+5.0VDC
Voltage tolerance	±0.2VDC
Maximum load current	30mA

Реально приставки конечно же дают чуть больше, но не настолько, чтоб обеспечивать большую нагрузку.

Иногда бывают ситуации, когда из-за старого неисправного сепаратора (инжектора) или при неаккуратной заделки кабеля:

+12В с антенного блока питания попадают — на вход приставки. А это означает попадание +12В практически на цепь питания +5В приставки и, соответственно, на всю остальную схему.

Но если повезёт, то всё ограничиться выходом из строя цепи подачи антенного питания +5В:

и еще вариант:

Ну а теперь о прошивках: если ничего не делали и до вас с приставкой тоже никто не экспериментировал, то если не ловит или пропали каналы — прошивать её не надо.

Иначе это только ещё больше усложнит поиск причины.

Потому что в одной и той же модели могут использоваться разные платы с разными тюнерами, например, MaxLinear MxL608 или Rafael Micro R836 — а прошивка делается только под конкретный тюнер. Причём разными могут быть и демодуляторы, и даже процессоры.

Напомню, что у некоторых моделей по 11, 12 и даже по 13 вариантов прошивок, предназначенных только для конкретного серийного номера.

И если вы прошьёте не той прошивкой, то в лучшем случае — вообще перестанет находить каналы, а в худшем случае — получите «кирпич» и придётся обращаться к пункту 4.

Конечно, прошивка для MaxLinear MxL603 будет работать и с MxL608, т.к. программно и по контактам они полностью идентичны друг другу (на некоторых платах так и пишется MxL60X). Но большинство тюнеров друг с другом несовместимы. Поэтому не надо добавлять себе лишних проблем.

А вот если приставка — уже была у кого-то, кто решил обновиться какой-то прошивкой и после этого перестали ловиться каналы, то, безусловно, надо искать и вернуть исходную прошивку.

Типовой пример — прошивки D-Color: на сайте выложены разные, но без уточнения тюнера (подробнее здесь и здесь, и решение для 1501).

Несколько типовых и реальных схем включения различных тюнеров:

NMI NM120AA

MaxLinear MxL201RF

MaxLinear MxL301RF
(распиновка как у MxL201RF, только 3 вывод вместо LT_OUT — GND_A)

MaxLinear MxL603

тоже самое, но без выхода Loop Through

MaxLinear MxL603

MaxLinear MxL608

MaxLinear MxL603/608

и фрагмент этой же схемы, но с фильтром Wi-Fi и предварительным УВЧ на СВЧ-транзисторе BFP196W:

Sony CXD2861

Rafael Micro R820T

однако в данном случае транзит Loop Through не заходит в сам тюнер (несмотря на такую возможность):

Rafael Micro R836

AltoBeam ATBM2030

Montage M88TC3800

Если ничего не помогает, скорее всего проблема в микросхеме тюнера, демодулятора или процессора, ремонт нецелесообразен, особенно для непрофессионалов, в утиль…

Но если проблема только в подгоревшем тюнере, то приставкам на процессорах MStar MSD7T01 и ALi M3821P можно дать вторую жизнь, используя их для просмотра IPTV — IPTV на процессоре MStar MSD7T01 и YouTube и IPTV в приставках на процессоре ALi M3821P.

И для справки напомню Коэффициент шума (Noise Figure) некоторых из тюнеров:

NMI120 — 3 dB
MxL603 — 3.8 dB
MxL608 — 4.2 dB
CXD2861 — 4.0 dB
R820T — 3.5 dB
R836 — 2.9 dB

А с учетом того, что как уже упоминалось выше, в некоторых приставках стоит предварительный УВЧ, то сравнивать различные модели приставок абсолютно некорректно, зная только тюнер.
Если уж и сравнивать их, то надо знать всю входную часть и оценивать с учетом наличия входного СВЧ-транзистора в той или иной схеме.

Ну а чтобы не ломать голову, необходимо заняться своей антенной, её правильным расположением и высотой. И тогда абсолютно неважно, что стоит внутри.
Ведь никто не выбирает телевизоры — по их тюнерам, телевизоры выбирают — по их функциональным возможностям. Вот и приставки необходимо выбирать — по их функциональным возможностям, например, удобству пульта или наличию лицензии Dolby Digital для просмотра фильмов.

Ведь сам сигнал принимается — только металлической конструкцией антенны.

А уже затем усиливается антенным усилителем, добавляя ещё и шум усилителя, всё это потом идёт по кабелю и только уже в самом конце попадает наконец-то на вход тюнера.

И даже если это комнатная антенна, то прием будет зависеть именно от металлического кольца-рамки (примитивная базовая антенна только для благоприятных условий), а не от её «супер-усилителя 40 дБ!» с красивым регулятором и разноцветными лампочками подсветки, не говоря уж о приставке в конце.

↑ СОДЕРЖАНИЕ ↑

6. ЧЁРНО-БЕЛОЕ ИЗОБРАЖЕНИЕ — НЕТ ЦВЕТА (сначала проверить с другим телевизором) — меняем кварц возле процессора.

Увеличение частоты кварца всего лишь до 24.01 МГц бывает достаточно, чтоб цвет пропал:

Видеоролик — Ремонт ресивера DVB-T2 проблема черно-белое изображение с любого выхода AV/HDMI.

↑ СОДЕРЖАНИЕ ↑

7. ПРЫГАЕТ И ДЕРГАЕТСЯ ИЗОБРАЖЕНИЕ, ИСКАЖАЕТСЯ ЦВЕТ (сначала проверить с другим телевизором) — меняем выходной конденсатор, расположенный у задней стенки вблизи аналоговых выходов:

рядом как раз виден буферный транзистор с маркировкой 2A (2N3906, MMBT3906, PZT3906).

Хорошо заметны бегущие кадры (логотип СТС):

Бегают кадры, рвутся строки:

и конечно падает яркость:

Вздулся конденсатор видео:

Близкое соседство с горячим радиатором, поэтому в данном случае новый конденсатор лучше запаять лёжа:

Видеоролик — Искаженное видео изображение.

↑ СОДЕРЖАНИЕ ↑

8. НЕТ ВИДЕО/ЗВУКА — ЧЕРЕЗ АНАЛОГОВЫЙ ВЫХОД, А ЧЕРЕЗ HDMI ЕСТЬ (сначала проверить с другим телевизором), причем шнуры в порядке, гнездо тоже — чаще всего связано с выгоранием выходов аналоговых сигналов с процессора при отсутствии буферных защитных элементов схемы, которые помогают сохранить жизнь центрального процессора от разряда ⚡ статического электричества.

НЕ ПОДКЛЮЧАЙТЕ ПРИСТАВКУ К ТЕЛЕВИЗОРУ ВО ВКЛЮЧЕННОМ СОСТОЯНИИ!

Особенно это касается подключения к обычным старым кинескопным телевизорам, потому что статики ⚡ от них хватает.

При наличии активных буферных элементов (чаще устанавливают по звуковым каналам) — проверить их исправность.
И при любых схемных вариантах не лишним будет проверить и целостность промежуточных резисторов, проверив всю цепь, начиная от вывода процессора — до выхода RCA.

В приставках, оснащенных SCART/компонентными выходами, могут применяться микросхемы буферных видеоусилителей для RGB/PrYPb:

и заодно и для обычного композитного выхода видео:

Для звука применяются различные линейные усилители, например, DIO2112H, SGM8905, A1 AS9604 (SGM8904), 3PEAK TFP632, а также и обычные операционники, типа MC1458/LM358/LM258 — NJM4558/JRC4558/RC4558/BA4558.

Аналоги:

TPF632 — DRV632, SGM89000, DIO2112H, AS9632
TPF632A — DRV632, SGM89000, DIO2112H, DIO2103, DIO2133, SGM8903, DRV603
TPF603 — DVR603, DRV602, SGM8903, SGM8902, DIO2102
TPF605(A) — SGM8905, DIO2125
TPF607(A) — SGM8904, DIO2124, AS9604

SGM8905

DIO2112H

Видеоролик — Замена микросхемы звука.

Если замены для усилителей звука нет, то временно можно поставить и перемычки со входа — на выход:

SGM8905: 1-2, 10-9
DIO2112H: 2-3, 13-12

Звук конечно станет тише, но всё равно его будет вполне достаточно для нормального просмотра.

Если буферные элементы отсутствуют — то либо просмотр через HDMI, либо утиль, ну, или замена процессора…

Но ещё можно подключить любой конвертер HDMI > VGA с выходом звука (With Audio — с гнездом Jack 3.5) и брать с него звук для обычного телевизора:

↑ СОДЕРЖАНИЕ ↑

9. НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ — варианты решения рассмотрены в соответствующей статье Нет звука у фильмов с флешки — нет лицензии Dolby Digital (AC-3) внутри процессора.

↑ СОДЕРЖАНИЕ ↑

10. РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ —

Видеоролик — Очень запутанная ситуация, проблема с запуском ресивера.

Для тяжелых случаев поведения ресивера:

Видеоролик — Замена оперативной памяти (RAM memory chip).

Видеоролик — Замена RAM memory на ресивере dvb-t2, учебное видео

↑ СОДЕРЖАНИЕ ↑

11. С ЦИФРОВЫМ ИНДИКАТОРОМ: НЕ РАБОТАЮТ КНОПКИ НА ПАНЕЛИ, КАНАЛЫ САМИ ПЕРЕКЛЮЧАЮТСЯ — при этом индикатор может нормально гореть или же частично:

Решение — замена индикатора или же хотя бы отпаять или выкусить его.

Схема индикатора на SM1668:

LN1650

FD650B

Вариант расширения количества кнопок на примере D-Color DC1301HD:

фото платы DC1301HD со схемой доработки:

А в приставках на процессоре ALi M3821P цифровой индикатор может подключаться и напрямую к процессору, т.е. без микросхемы LED-драйвера:

В приставках на процессоре GX3235S (T62 и клоны) из-за неисправного индикатора может не находить каналы или плохо работать ИК-приёмник.

↑ СОДЕРЖАНИЕ ↑

12. НЕ РАБОТАЕТ ПУЛЬТ — как и в любой другой бытовой аппаратуре система состоит из двух частей — пульта и фотоприемника.

Предварительно попытаться грубо проверить работоспособность пульта можно с помощью любой камеры (например, смартфона или вебкамеры):

При нажатии на кнопки диод будет вспыхивать. Просто так глазами этого не увидеть.

Вторая часть — фотоприемник в ресивере, и если нет осциллографа для проверки, то просто заменяется на аналогичный по частоте (не обязательно в металле), как правило, 38 кГц (протокол NEC).

Видеоролик — Замена ИК датчика.

Ну а если замена фотоприемника не помогла, значит, всё-таки какая-то еще проблема в самом пульте и тогда проще купить новый пульт, например, как упомянутый выше универсальный пульт Huayu DVB-T2+TV VER.2017 с функцией обучения от старого пульта телевизора. Потому что иначе остаётся уже только купить вообще другую приставку.

А в приставках на процессоре GX3235S (T62 и клоны) из-за неисправного цифрового индикатора может не находить каналы или плохо работать ИК-приёмник. Выкусить индикатор.

↑ СОДЕРЖАНИЕ ↑

13. ПУЛЬТОМ ПРИХОДИТСЯ ПРИЦЕЛИВАТЬСЯ — по поводу угла срабатывания пульта приставки замечу, что стандартно у приставок угол ±30°:

По центру — дальность должна быть ≥ 8 м, а по углам — ≥ 6 м.

Но если приходится буквально целиться, то причина — в типе полупрозрачной пластмассы IR-окошка передней панели и в расположении фотоприемника в приставке.

Фотоприемник желательно аккуратно прижать ближе к передней панели (уперев его вплотную).

А если это не помогло, то просверлить дырку напротив фотоприемника IR или же вообще снять переднюю панель.

↑ СОДЕРЖАНИЕ ↑

14. РАЗДРАЖАЕТ ПИСК-СВИСТ, НО ВСЁ РАБОТАЕТ НОРМАЛЬНО — иногда в тишине особенно у некоторых моделей можно заметить тонкий писк-свист, как правило, в дежурном режиме.
Свистит импульсный трансформатор в БП.

Для тех, кого это сильно раздражает, пара практических рекомендаций:

компаунд, термоклей, диэлектрические вставки в помощь.
Выпаял транс, снял верхний слой изоленты. Сломал сердечник)) Замазал все клеевым пистолетом, приклеил обратно сердечник. Не гудит вообще.

↑ СОДЕРЖАНИЕ ↑

15. РЕСИВЕР ОТКЛЮЧАЕТСЯ САМ СОБОЙ — ищите в меню в дополнительных настройках пункт, отвечающий за таймер сна, или отключение при бездействии, может называться по разному!

Например, в приставах на ALi — пункт Auto Standby (Автоотключение):

В некоторых приставках Автоотключение (Сон) изначально Выключено, а в других по-умолчанию — 3 часа.

↑ СОДЕРЖАНИЕ ↑

16. ПРИ ПОПЫТКЕ ОБНОВИТЬ ПРОШИВКУ С ЭФИРА (OAD/OTA UPGRADE) ЗАВИСАЕТ — оставляете включенным на полчаса, ресивер, не найдя обновление, перезагрузится и продолжит работу в обычном режиме:

«ODA information not found»

В приставках на MStar эти настройки также можно ещё увидеть, зайдя в консоль и посмотрев соответствующие переменные окружения, должны быть отключены — по 0:

<< MStar >># printenv
OAD_NEED_UPGRADE=0
OAD_NEED_SCAN=0

при необходимости принудительно обнулить командами:

setenv OAD_NEED_UPGRADE 0
setenv OAD_NEED_SCAN 0
setenv OAD_TRIGGER_TYPE 0
saveenv
reset

В РТРС функция Обновление прошивки по эфиру слава богу не реализована, и запускать её не надо — ни на приставках, ни на телевизорах. Загрузка прошивок по частотному каналу применяется у абонентов закрытых операторов с конкретными производителями приставок/телевизоров.

↑ СОДЕРЖАНИЕ ↑

17. ANTENNA SHORT, WARNING! LNB SHORT, ПЕРЕГРУЗКА АНТЕННЫ, ANTENNA OVERLOAD — сработала защита питания +5В антенного входа приставки от перегрузки/короткого замыкания в антенне:

Отключить антенну от приставки.
Отключить приставку из розетки.
Включить приставку.
Отключить в меню пункт типа «Питание антенны».
Снова подключить антенну.

Пункт «Питание антенны» надо включать только для активных антенн, не имеющих своего блока питания.

А для активных со своим блоком питания или пассивных антенн — включать «Питание антенны» не надо.

Возможен вариант, что активная антенна потребляет больше, чем может дать приставка. Тогда надо заменить антенну или её антенный усилитель, но перед этим проверить антенный дроссель и работоспособность схемы защиты.

↑ СОДЕРЖАНИЕ ↑

18. USB — схемы питания USB различные: от прямых до управляемых.

Прямая подача +5В даже без дросселя:

С дросселем, ограничивающим ток нагрузки 500 мА в соответствии со стандартом USB 2.0:

↑ СОДЕРЖАНИЕ ↑

19. ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ — речь конечно в первую очередь об электролитических конденсаторах.

Конденсаторы не только вздуваются сверху, но и снизу, а иногда просто вытекает электролит:

При повышенном напряжении в сети входной конденсатор вскрывается (а иногда и вовсе взрывается):

К счастью, всё это видно наглядно и очевидно — требуется замена.

Но гораздо хуже, когда конденсатор внешне выглядит абсолютно идеально, а внутри он давно высох или внутренний обрыв или внутреннее КЗ (редко, но такое тоже бывает).

И в таких случаях особенно сложно с мелкими конденсаторами, поэтому желательно иметь прибор для оценки их ESR.

Одни из самых дешевых и наиболее известных — тестеры на Atmega328, например, LCR-T4.
Но их недостатком является необходимость предварительного выпаивания каждого конденсатора и высокая угроза повреждения входов процессора тестера из-за остаточного заряда.

Кроме того, измерения ESR могут идти в двух режимах — на частоте 1 кГц и в лучшем случае 10 кГц.
Тогда как любые импульсные преобразователи работают на гораздо больших частотах, а в технической документации на конденсаторы значение ESR приводятся при измерении вообще на частоте 100 кГц.

Этих недостатков лишен, например, NM8032, работающий на частоте 80 кГц.
Есть и более дорогие приборы, например, ESR-micro V4.0 или ещё дороже.
Хотя безусловно разрядить конденсатор перед замером всё-таки желательно.
А если есть сомнение в измеренном ESR у конкретного конденсатора, то конечно лучше выпаять и проверить еще раз.

Но если не занимаетесь этим регулярно, то гораздо проще и дешевле — просто заменить все конденсаторы.

Причем заменяя на ту же ёмкость, но напряжение как минимум 16В.

Хотя иногда без ESR-тестера будет непросто — 30 конденсаторов (что очень хорошо для работы самой приставки, однако не очень удобно при её возможном ремонте):

Безусловно, в первую очередь, надо менять конденсаторы, стоящие в различных ВЧ-преобразователях: в импульсном блоке питания — маленький конденсатор рядом с микросхемой ШИМ и конденсатор на выходе +5В, а также все конденсаторы рядом с DC/DC-преобразователями — они и на ощупь тёплые, а то и горячие.

После замены, можно еще зашунтировать керамикой, например, типа К10-17б и поставить не 0.1 мкФ, а 1.5-2.2 мкФ. Конечно, не везде, а в первую очередь на самое проблемное место — выходной конденсатор блока питания.

Но в отдельных случаях проблемы могут быть не только с электролитическими, но и с обычными конденсаторами — от обрыва до КЗ.

↑ СОДЕРЖАНИЕ ↑

20. ПОИСК НЕИСПРАВНОСТИ, СВЯЗАННОЙ С ПРОГРЕВОМ — бывает, что приставка начинает работать только спустя какое-то время. Или же наоборот — перестает работать через некоторое время.

В первом случае, когда спустя какое-то время всё-таки включается, причина как правило в высохших конденсаторах, поэтому заняться их поиском/заменой. Иногда причина в неисправной флеш-памяти — начинает загружаться только после прогрева. Только замена на новую.

По втором случае, когда наоборот через некоторое время перестает работать, причину конечно не всегда удается найти.
Но, если есть паяльная станция, то можно конкретизировать поиск, обдувая детали паяльным феном точечно, для надежности обложив подозреваемого фольгой (конечно, следя, чтоб нигде не замкнуло).

Если это микросхема, то при наличии опыта можно попытаться её прожарить. Но этого как правило хватает ненадолго.

И напомню пункт 10: РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ.

У рабочего обычного кварцевого резонатора допустимый диапазон температур 0…+40 или -10…+60°С.
Существуют и до +70, +85, +100, +125, но такие в приставки конечно же не ставятся.

Подозрительный кварц проверяется заменой. И напомню, после запайки нового кварца тюнера — обязательно дождаться его охлаждения и только затем снова пробовать Поиск.

↑ СОДЕРЖАНИЕ ↑

21. ТЕМПЕРАТУРНЫЕ РЕЖИМЫ — диапазоны измеренных температур со всеми снятыми крышками, °C:

тюнеры

NMI NM120AA — +44…+48
MaxLinear MxL603 — +41…+60
MaxLinear MxL608 — +50…+58
Rafael Micro R820T2 — +45…+48
Rafael Micro R836 — +45…+59

демодуляторы

Panasonic MN88472 — +39…+41
MStar MSB1230 — +51
MStar MSB1236C — +40…+44
Novatek NT78820 — +39…+55
AltoBeam ATBM7811 — +49
AltoBeam ATBM7820 — +53

процессоры

MStar MSD7816 — +54…+69
MStar MSD7802 — +44…+53
MStar MSD7T01 — +47…+52
MStar MSD7T03 — +54
MStar MSA7T00 — +51
ALi M3812 — +59
ALi M3821 — +55
Novatek NT78316M — +46…+63
Novatek NT78306/78336 — +58
Sunplus 1509A — +58
NationalChip GX3235S — +62

модулятор

Rafael Micro RT500 — +56

оперативная память — +34…+63

микросхема БП — +35…+58

Как видно, максимальная измеренная температура была почти +70. И это нормально.

А максимальная температура окружающей среды для процессора, TАmbient = +70°C. Ну конечно будет лучше, если до этого не доводить.

Если нет термопары или ИК-термометра, то температуру можно примерно оценить, дотронувшись пальцем, и если палец не терпит, буквально обжигает, да еще и запах горелой пластмассы микросхемы, то скорей всего какая-то неисправность, например, КЗ или идёт завышенное напряжение, что особенно вредно для процессора (да и для других микросхем тоже не лучше).

Некоторые пользователи на нормально работающие приставки иногда даже устанавливают большие радиаторы и/или маленькие вентиляторы. Но это, если и имеет какой-то смысл, то например для совсем маленького корпуса, когда приставка расположена в месте с недостаточной естественной вентиляцией.

Если же приставка находится в нормальном месте, то нет необходимости как-то специально её дорабатывать. Это же не игровой компьютер, а приставка для приема цифрового эфирного телевидения.
Хотя, безусловно, если радиатор явно маленький в сравнении с другими приставками на том же процессоре, и есть подозрение, что жесткие зависания связаны с перегревом, то радиатор побольше лишним не будет.

Также, если любите постоянно смотреть тяжелые HD-фильмы и она при этом иногда зависает, то — или расположить её в более подходящем месте, или при необходимости всё-таки доработать.
Но перед этим сначала — проверить все конденсаторы.

Напомню, что уровень пульсаций напряжения в системе питания приставки проверяется на заводе именно при воспроизведении 1080P HD-видео.

Иногда радиатор хороший, но был приклеен небрежно — как видно реально лишь 2/3 поверхности:

Можно зачистить, покрыть тонким слоем КПТ-8 и по углам приклеить к плате обычным «Моментом».

Кстати, MSD7802 — один из перечисленных процессоров, для которого самим производителем допускается эксплуатация без радиатора, ну конечно же в нормальном просторном корпусе, обеспечивающем достаточную вентиляцию. Поэтому MSD7802 стоит на платах или вообще без радиатора, или же с тонкой алюминиевой пластинкой, залитой чёрным теплопроводящим компаундом:

Подобное решение иногда встречается и у последнего Novatek NT78306/78336, а также у NationalChip Guoxin GX3235S:

↑ СОДЕРЖАНИЕ ↑

22. UART — TX, RX, GND — у процессоров есть выводы UART для диагностики и отладки, например:

MStar MSD7816 — 95, 94
MStar MSD7802 — 60, 59
MStar MSD7T01 — 36, 35
MStar MSD7T03 — 36, 35
MStar MSA7T00 — 74, 73
MStar MSA7T10 — 74, 73
ALi M3812 — 114, 115
ALi M3821 — 8, 7
ALi M3821P — 8, 7
Novatek NT78316M — 64, 63
Novatek NT78306/NT78336 — 78, 79
NationalChip GX3235S — 26, 27
NationalChip GX6605S — 26, 27
NationalChip GX6701, GX6702 — 6, 7

они напрямую (или через резисторы) идут к контактным площадкам, которые могут быть обозначены как место для разъема (CON) с указанием распиновки, например — TX, RX, GND (иногда TX_SDA, RX_SCL):

Могут просто раздельные пятачки рядом с процессором, обозначенные TX и RX:

Бывает рядом какие-то 3-4 контакта, но без конкретики, как правило, средние TX/RX и земля — 1 или 4:

А бывает просто в виде контрольных точек (Test или Test Point) с обратной стороны процессора:

Тут конечно или пробовать наугад подключаться к различным T/TP или прозванивать с выводами UART процессора.

Естественно, у моделей на процессорах Sunplus SPHE1502, SPHE1505 также есть заветные — TX и RX:

И, например, у процессора Sunplus 1509A: TX — 8, RX — 9.

Подключаться можно через DATA-кабель от старого сотового телефона или заказать на AliExpress USB-преобразователь RS-232 <> TTL (от 80 р). Или же упомянутый выше USB-программатор Ch441A, имеющий тот же режим преобразователя RS-232 <> TTL (это же описание, но в архиве).

Можно сделать и самому на 2 транзисторах или на микросхеме MAX3232, но в обоих случаях, подключение только к COM-порту (если он есть).

Как правило, протокол обмена у всех процессоров стандартный 115200 8N1.

Используется любая терминальная программа (например, наиболее простая в использовании обычный ГиперТерминал), выбираем в ней соответствующий COM-порт (реальный или через драйвер USB).

Перед подключением к приставке, рекомендую сначала проверить работоспособность преобразователя и терминальной программы, замкнув между собой TX и RX.
Если при нажатии клавиш — символы будут повторяться на экране, значит, всё нормально.

А если при подключении к приставке всё равно что-то не получается, то попробовать TX и RX поменять местами.

Примеры логов загрузки при включении приставок на MStar MSD7816, MSD7802, MSD7T01, Novatek NT78316M, NT78306/78336, ALi M3812, ALi M3821, ALi M3821P.

Например, у приставок на MStar MSD7816 или MSD7802 при неисправности, связанной с демодулятором, в процессе загрузки после запроса:

_msbMSB123xc_set_bonding_option u16ChipID 2f

вместо нормального ответа:

dvbt dsp reg init ok

будет ошибка:
Demod IIC write error или Demod IIC read error и приставка дальше не грузится.
Или же — нет никакой ошибки и сразу идёт на перезагрузку.

Или, например, вот такая ошибка:

[MDrv_Demod_Restart]tuner demod Freq=-1, Bw=-1,type=255,plpid=255
input frequency error
[MSB1236C_DTV_SetFrequency]->freq=-1,bdwh=2,PlpID 255,type T

Можно для начала заменить кварц (бывает общим с процессором или тюнером), но чаще всего приходится менять демодулятор, например, MSB1236C на AliExpress ~100 р.

На MStar при загрузке, нажимая любые клавиши, можно попасть в загрузчик U-boot, где доступны различные команды. Примеры исполнения некоторых из них.

У Novatek при загрузке, нажав клавишу Пробел, попадем в консоль для аварийного восстановления прошивки. А прямо во время работы доступны различные команды диагностики. Результаты выполнения некоторых из них.

Ну и как упоминалось выше подключение к UART можно использовать для восстановления прошивки:

Восстановление приставки на MStar после неудачной прошивки

Восстановление приставки на Novatek после неудачной прошивки

Восстановление приставки на Sunplus SPHE после неудачной прошивки

Восстановление приставки на ALi после неудачной прошивки

Восстановление приставки на NationalChip GX после неудачной прошивки

Конечно, при условии, что сама флеш-память исправна.

Но как оказалось UART бывает не только у процессоров, но даже и у некоторых демодуляторов — Novatek NT78820 (Tx — 38, RX — 62):

Сообщения при переключении PLP0 > PLP1 > PLP2 или на 2 мультиплекс, причем на переключение каналов внутри PLP или мультиплекса никакой реакции естественно нет.

Более того, имеются диагностические команды, нажатием одиночных маленьких английских букв:

w r p g h c n m

клавиша-команда и результат её выполнения. При исполнении команд, на экране телевизора появляются квадратики, как при слабом сигнале.

Т.о. демодулятор NT78820 можно диагностировать не только внешне, замеряя напряжения питания и проверяя кварц осциллографом, но и благодаря UART, заглянуть внутрь и увидеть воочию, жив ли демодулятор.

↑ СОДЕРЖАНИЕ ↑

23. ЧТО НУЖНО СМОТРЕТЬ ОСЦИЛЛОГРАФОМ — в зависимости от проблемы:

при общей неработоспособности или глюках в работе — пульсации питающих напряжений.
если всё нормально, но приставка не грузится — генерацию на кварце процессора, обмен с флеш-памятью (например, обмен пакетами на 2 и 6 ноге флеши 25Q32), обмен с микросхемой LED драйвера.
проблемы с приемом — генерацию на кварце тюнера, демодулятора.
проблемы с работой пульта — выход сигнала с ИК-фотоприемника (конечно, нажимая кнопки пульта).

Естественно, исходной причиной этих проблем может быть — самая первая, поэтому сначала — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Пример генерации кварца тюнера NMI NM120:

Прекрасно понимая, что далеко не у всех, занимающихся ремонтом приставок, есть возможность использовать цифровой осциллограф, поэтому можно решать задачи всеми остальными представленными здесь методами.

В большинстве случаев — осциллограф не нужен, хотя с ним конечно же проще и нагляднее.

А если всё уже перепробовали и без осциллографа — ну никак нельзя и ничего не получается, то ремонт скорей всего уже нецелесообразен.

↑ СОДЕРЖАНИЕ ↑

24. СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА MSTAR

Напомню, что USB-прошивка для MStar отличается от дампа только наличием заголовка длиной 4096 байт с командами загрузки. Если отрезать первые 4096 байт — получаем дамп (при необходимости остаток можно дополнить 00 или FF до полного размера флеш-памяти 4194304 байта).

Например, непосредственно сама программа приставки лежит в виде архива в формате LZMA. Его начало — сигнатура 5D 00 00. Степень сжатия LZMA кодируется в сигнатуре:

-1 5D 00 00 01 00 -2 5D 00 00 10 00 -3 5D 00 00 08 00 -4 5D 00 00 10 00 -5 5D 00 00 20 00 -6 5D 00 00 40 00 -7 5D 00 00 80 00 -8 5D 00 00 00 01 -9 5D 00 00 00 02 Как правило, применяется -7 и -8.

Длина архива обычно расположена ниже на 9 адресов, т.е. перед началом (а в прошивке для USB длина архива просто указана в текстовом заголовке).

В новых прошивках может применяться новая сигнатура — 6C 00 00, а длина архива — в начале, например:

XX XX XX XX 00 2B C1 E2 XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX 6C 00 00 80 00

Вырезав этот кусок кода, даем ему расширение .lzma и распаковываем с помощью архиватора 7Zip — получаем уже более читабельные данные: вперемежку различные программные коды и текстовые сообщения. По которым можно определить, например, конкретную модель, версию прошивки и т.д., т.е., например, всё то, что в меню показывает в пункте Информация:

Или, например, если слили дамп с неправильно работающей приставки или нашли в Интернете какую-то неизвестную прошивку к своей модели, то указанными выше процедурами можно проверить целостность этих данных — если при распаковке 7Zip ругается, значит, дамп поврежден или где-то скачанная на стороне прошивка изначально внутренне повреждена.

Для желающих понять глубже может быть интересен документ: Introduction to MBoot

↑ СОДЕРЖАНИЕ ↑

25. СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА NOVATEK подробнейшим образом была рассмотрена в статье Восстановление приставки на Novatek после неудачной прошивки.

↑ СОДЕРЖАНИЕ ↑

26. ПЕРЕЧЕНЬ ТЮНЕРОВ, ДЕМОДУЛЯТОРОВ, ПРОЦЕССОРОВ

Тюнеры

NMI	MaxLinear	Sony	Rafael Micro
NM120	MxL201RF	CXD2861	R820T2
	MxL603	CXD2872	R836
	MxL608	CXD2872	R836

Демодуляторы

MStar	Novatek	Panasonic	Sony	AltoBeam	Availink
MSB1230	NT78820	MN88472	CXD2837	ATBM7811	AVL6762TA
MSB1233C
MSB1236C

Процессоры

MStar	Novatek	ALi	Sunplus
MSD7816	NT78316M внутри память	M3601E	SPHE1502А
MSD7819	NT78306 / NT78336 внутри демодулятор	M3812	SPHE1505А
MSD7802		M3821 внутри демодулятор	SPHE1509А внутри демодулятор и память
MSD7T01 внутри демодулятор и память		M3821P внутри демодулятор и память	SPHE1509А внутри демодулятор и память

У абсолютного большинства приставок: оперативная память DDR2 — 64 Мбайта, флеш-память — 4 Мбайта.

Техническая информация о тюнерах и схемах их включения в пункте 5.

Демодуляторы

MStar MSB1230
распиновка

MStar MSB1233C
распиновка

MStar MSB1236C
блок-схема

распиновка

Распиновка у всех MSB123x одинаковая.

Panasonic MN88472
блок-схема

распиновка

Novatek NT78820
блок-схема

распиновка

Изначально шла версия NT78820TL, а в последних партиях ставили NT78820LL — устранена аппаратная ошибка при работе с каналами HD, и по утверждению производителя поддерживает устойчивую работу в автомобиле на скорости до 120 км/час.

Sony CDX2837
блок-схема

распиновка

Процессоры

MStar MSD7816
блок-схема

распиновка

MStar MSD7819
блок-схема

MStar MSD7T01 (только текст)
блок-схема

распиновка

пример разводки

ALi M3601
блок-схема

ALi M3606
блок-схема

ALi M3812
распиновка

ALi M3821
распиновка

ALi M3821P
примерная распиновка

Novatek NT78316M
состав и интерфейсы

распиновка

блок-схема приставки

NationalChip GX3235S

распиновка

NationalChip GX3201H
блок-схема

NationalChip GX6605S
распиновка

↑ СОДЕРЖАНИЕ ↑

27. ВЧ-МОДУЛЯТОР (RF-MODULATOR) подробно рассмотрен в статье Ресиверы DVB-T2 с ВЧ-модулятором.

↑ СОДЕРЖАНИЕ ↑

28. ДОКУМЕНТАЦИЯ И ПОЛЕЗНЫЕ ССЫЛКИ

Strong SRT 8500 Service manual DTT1609
Схема Reflect Digital (и ещё ниже ссылка о её Ремонте) — внутреннее название файла KLF7816_T2_03, но реально схема слеплена из двух разных: 7 с. + 2 с. Первая — базовая для многих первых моделей на MStar MSD7816, а вторая — видимо непосредственно KLF7816_T2_03.
Ремонт приставки цифрового тв. Reflect Digital (Oriol, REXANT, CADENA) — Rexant RX-511, Cadena НТ-1658, Supra SDT-99 (V1M10), Orion+ RS-T21HD и др.
JN-7802+1236+603_V2_MStar_STB_MSD7802_DDR2 — MStar MSD7802 (STR-HDL-T2, Vega ONE, BC-2503T2, Avaks KB-1C)
Схема шасси MStar MSD7T01 R836 — базовое шасси MStar MSD7T01
BBK SMP244HDT2/SMP242HDT2 Service Manual — ALi M3812
BBK SMP124HDT2 DDR2 512M Service Manual — ALi M3812
BBK SMP124HDT2 DDR3 1G Service Manual — ALi M3812
BBK SMP125HDT2 Service Manual — ALi M3812
BBK SMP123HDT2 SMP124HDT2 Service Manual — ALi M3821
BBK SMP129HDT2 new version Service Manual — ALi M3821
BBK SMP136HDT2+SMP011HDT2 Service Manual — ALi M3821
BBK SMP137HDT2+SMP012HDT2 Service Manual — ALi M3821
Supra SDT-120 VER1 MC6391-M3601E-MN88472-MXL603 — ALi M3601E
Supra SDT-83 V1P08 DB-M3821-02V01-04 LYSM083-BS_S118 — ALi M3821
Supra SDT-91 V1P05 DB-M3821-02V01 LYSM888-BS — ALi M3821
Схема World Vision T62D — GX3235S
NOT_RECEIVER_Board_NationalChip_GX6605S_diagram_scheme_pcbv1.1 — GX6605S
Схема шасси YJ_DR78316M_R820T_V1 — Novatek NT78316M
Rolsen RDB-507N YJ_DVB_78316M+MXL603_MINI — Novatek NT78316M
Устройство и ремонт цифрового эфирного ресивера «Rolsen RDB-507N» стандартов DVB-Т/T2 — к сожалению, «Копирование, тиражирование и размещение данных материалов на Web-сайтах без письменного разрешения редакции преследуется в административном и уголовном порядке в соответствии с Законом РФ», однако Ознакомительную версию журнала в формате PDF можно посмотреть здесь (но статья всё равно в урезанном виде — только начало с.22-23 и самый конец с.29).

↑ СОДЕРЖАНИЕ ↑

При обращениях в Группу Ремонт эфирных цифровых ресиверов DVB-T2 не стоит удивляться, что иногда могут и не ответить либо вообще удалить сообщение, и желательно не переспрашивать снова и снова, потому что 90 % задаваемых вопросов — одни и те же, ответы на которые как раз и даёт ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!:

Группа создана для оказания помощи в ходе ремонта, если Вы решили сами заняться ремонтом. Почитали советы по ремонту ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!
Вскрыли, сделали необходимые измерения и прочее. Почитали посты.
И вот если возникли какие-то конкретные вопросы в ходе РЕМОНТА — тогда конечно же нужно их задавать.
Но просто так спрашивать: Почему не работает? Ответ очевиден — Сломалась.
Что делать? — В ремонт или в магазин.
Что неисправно? — Да всё, что угодно. Там десятки деталей.

Неслучайно, например, на известном форуме ремонтников remont-aud.net требуется пройти регистрацию со знанием основ электроники.
А на других подобных форумах, после обычной регистрации, надо правильно оформить свой вопрос — описать полный состав основных компонентов, все ключевые напряжения, т.е. показать, что сделали какие-то осмысленные конкретные действия, а не просто — «попинал колёса, но почему-то не едет».

Группа Ремонт эфирных цифровых ресиверов DVB-T2 — открыта для всех, но всё-таки не стоит злоупотреблять её открытостью.
Вообще, информации в группе уже более чем достаточно, чтобы не задавать каких-либо вопросов и можно просто почитать предыдущие ответы и воспользоваться поиском в Группе.

Напомню, для поиска в Записях, опубликованных в любой Группе ВКонтакте надо нажать на значок поиска:

а затем ввести необходимое фразу или слово:

Причем для Поиска не нужна регистрация ВКонтакте. Как и для чтения. Группа — открытая.

Ну и конечно почитать Обсуждения. И там тоже есть Поиск:

однако для использования Поиска в Обсуждениях регистрация ВКонтакте всё-таки нужна, благо, что это несложно.

Но а если сделали все необходимые измерения, почитали на форумах про аналогичные случаи, и что-то всё-таки не получается, то конечно Добро пожаловать!

5 / 5 ( 45 голосов )

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 27 Окт 2017 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=18158

Почему не включается цифровая приставка. Приставка для цифрового телевидения- ремонт который по силам не профессионалу

Самой частой неисправностью приставок цифрового телевидения является выход из строя блока питания. В таком неприятном случае очень хорошо если модель приставки была с внешним адаптером, купил новый и смотри дальше! А если нет! И блок питания был встроен в саму приставку? Тогда придётся ремонтировать или приобретать новую. Но возможно есть и простой выход!

Здравствуйте, Уважаемые читатели! В этой статье я хочу поделится одним способом простого ремонта, который сможет осуществить каждый, умеющий держать в руках отвёртку и паяльник! Причём не обязательно владеть этими инструментами мастерски.

Я так же не собираюсь рассказывать вам что либо сверх сложное из области ремонта электроники, это удел профессионалов. Напротив, постараюсь описать всё так, что бы даже не специалист смог справиться и устранить эту неисправность.

Сразу оговорюсь, что этот способ подойдёт не для всех моделей приставок, но для многих, так как часто они делаются по очень похожей для этого случая схеме. Всё будет на конкретном примере приставки от компании D-Color, а именно модели DC1401HD. Так что поняв эту «высокую технологию» вы сможете отремонтировать свою приставку для цифрового телевидения самостоятельно.

Быстрая навигация по статье

Ремонт приставки своими руками

Что является признаком того, что в приставке вышел из строя именно блок питания, а не что либо другое? Если приставка подключенная к розетке не подаёт никаких признаков жизни, ни цифровой индикатор, ни светодиод на передней панели не светится, то с вероятностью 99% причина именно в нём, в блоке питания.

Если при этом и гарантийный срок уже истёк, то можно смело заняться разборкой. Как говорят бывалые мастера «Вскрытие покажет» Думаю с этой частью работы разберётесь без подробного описания, просто будьте внимательны, обычно два винтика на задней стенке, иногда ещё и по бокам позволяют освободить и открыть верхнюю крышку. Пластиковые защёлки по бокам и снизу, удерживают переднюю панель, а сама плата также фиксируется винтами к дну корпуса и в районе разъёмов на задней стенке корпуса.

Итак, приставка разобрана, сетевой шнур также вынут из разъёма, он больше не понадобится. На днище корпуса видны следы от «пожара» который оставил после себя сгоревший блок питания.

P.S. Блоком питания здесь является не отдельный блок, как можно подумать из названия, а участок платы на котором расположены радиоэлементы обеспечивающие нужное напряжение питания приставки.

В чём заключается переделка

Обрисую общую картину, и для тех кто уже немного разбирается в радиотехнике, уже этого будет достаточно что бы уловить основу идеи и повторить. Итак, цепи питания данной приставки, выдают всего одно напряжение — 5 Вольт. Поскольку эта цепь сгорела и ремонт может быть нецелесообразным (по совокупности стоимости радиодеталей и ремонта) то есть простое решение. Заменить внутренний источник питания на внешний. Это не очень сложно!

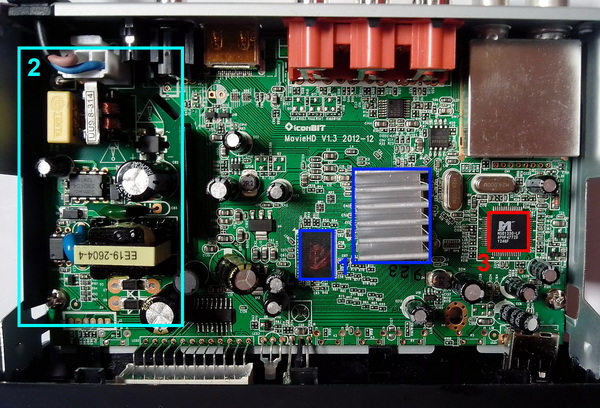

На фото сверху жёлтой рамкой выделен участок БП который вышел из строя. Плата уже отмыта поэтому следов горения не видно. Кстати — В среде ремонтников, выражение «Сгорел» не всегда означает буквальное горение с обугливанием и другими подобными проявлениями, это лишь означает, что радиодетали вышли из строя.

Для нашего ремонта понадобится приобрести внешний блок питания с выходным напряжением 5 Вольт и способным выдать ток 1,5 или лучше 2 Ампера. Сейчас подобных полно можно и приобрести не дорого, а может у вас и имеется подобный, например неиспользуемое зарядное от планшета или смартфона.

Когда подходящий адаптер будет в наличии, останется найти нужную точку на плате приставки и соблюдая полярность подать на неё напряжение от внешнего блока питания. Всё! Останется уложить и закрепить провод, или можно организовать разъёмное соединение, кому как нравится. Думаю основа понятна, приступаем к подробностям.

Небольшое знакомство со схемой блока питания приставки

Совсем немного основы для тех кто не в теме, чтобы вы могли разобраться. Обратите внимание на фото. Кликните для увеличения.

Если коротенько то блок питания состоит из:

Первичной «Горячей» части- Горячей она называется потому что опасна, связана с сетевым напряжением 220 вольт. Учтите, что даже после выключения из розетки, ещё некоторое время, там держится заряд способный принести брр.. 😯 неприятные ощущения если туда залезть. Но в нашем случае лезть туда не нужно и в розетку мы его подключать тоже не будем.
Вторичной части — Там безопасно, имеется гальваническая развязка с электросетью. В приведённом примере, в указанных на фото точках, с выпрямительного диода выходит напряжение всего 5 Вольт.

Переходим к делу

В приобретённом, внешнем блоке питания (не менее 1,5 ампера, 5 Вольт.) откусываем штекер, зачищаем концы проводов и определив полярность припаиваем их: Плюсовой к выводу диода, с той стороны где на нём полоска нарисована, а минусовой на общую шину — корпус USB порта будет удобным для этого местом. Если не знаете как определить полярность, даже без прибора, смотрите в конце статьи дополнительные материалы.

Подключаем новый блок питания в сеть, выводим из дежурного режима, проверяем, что получилось.

Всё ОК! Осталось уложить и закрепить провод, чтобы случайно не вырвать, собрать всё в кучу и пользоваться. В итоге это будет выглядеть так.

Если вам нужны идеи в том как закрепить провод к корпусу приставки? Как определить полярность без прибора? Или как припаять провод с нижней стороны платы? — То эти дополнительные материалы находятся далее по тексту.

Если в результате поиска обнаружено только 10 цифровых каналов вместо желаемых 20, то в первую очередь следует убедиться, что просмотр всех каналов в вашей локации в приниципе возможен. Сделать это можно, воспользовавшись , опрося соседей либо позвонив в специализированные организации, занимающиеся установкой антенного оборудования. Не стоит звонить в Эльдорадо или Ашан, так как в большинстве случаев такой информацией они не располагают. Позвоните в организацию, специализирующуюся на установке антенн. Как правило, это фирмы, устанавливающие в том числе и спутниковые антенны и найти их координаты можно, например, на сайте tricolor.tv в разделе “Где купить”. Если прием всех 20 каналов в вашей местности в принципе возможен, проверяйте антенну и кабель.

Каналы зависают или пропадает сигнал

Для устойчивой работы цифрового телевидения важно, чтобы принимаемый сигнал был достаточного уровня. Точнее, важно хорошее соотношение сигнал/шум. Когда это соотношение опускается ниже определенного предела, начинаются проблемы с просмотром. Самые простой способ посмотреть уровень сигнала – это дважды нажать на проблемном канале кнопку INFO на пульте от DVB-T2 приставки. На экране должна появиться шкала “качество” и её значение должно быть как можно больше 50%. Часто рядом со шкалой сигнал отображается шкала “уровень” или “прочность” – на неё ориентироваться не нужно. Если уровень сигнала низкий, то совет всё тот же: проверяйте кабели и антенну и, при необходимости, произведите замену.

ПОПУЛЯРНЫЕ СТАТЬИ НА САЙТЕ:

 06.01.2017

 Денис Большеков

Если вы заделись вопросом: Почему непоказывает или плохо показывает цифровая приставка? Вы по адресу.

Давайте разбираться в этой ситуации.

Не показывает цифровое DVB-T2 телевидение и что с этим делать?

Для начала нужно убедится, что вы находитесь в зоне уверенного приема ЦТВ. Если приставка раньше показывала а потом резко прекратила, возможная причина в неправильном подключении антенного оборудования. Или ресивер DVB-T2 устарел, это решается скачиванием новой прошивки с сайта изготовителя.

Будем предполагать, что приставка в полном рабочем состоянии. В этой статье будем настраивать только саму приставку и антену.

Проблема: просканировались и поймались не все каналы

Вы сделали автопоиск и у вас приставка нашла не все каналы – необходимо провести ручной поиск каналов. Скорее всего приставка не приняла сигнал второго мультиплекса, и вам понадобятся частоты ближайшей передающей вышки.

Если телевизор вообще ничего не показывает

Вы выбрали неправильный выдеовход или не переключили телевизор в режим AV или на HDMI. Или просто не включили приставку, на ней должен быть идикатор который загорается зеленым при включении. Включается приставка или с кнопку на ней или с пульта.

Приставка включена, но телевизор пишет “Нет сигнала”

Если такое произошло скорее всего отключена антенна, или в ней не включен усилитель. Проверьте подключена ли антена, может она отошла вытащите и вставьте ее обратно. Повторите автопоиск.

Приставка пишет “Нет сервисов” автопоиск ничего не нашел

Если каналы перестали показывать и приставка пишет “Нет сервисов”, то дело в плохом сигнале. Нужно повторить поиск в ручном режиме. Дело в том что при слабом сигнале автопоиск может пропускать каналы. Напротив ручной поиск по частотам покажет силу сигнала, даже очень слабого.

Картинка квадратиками “фризы”

Надо посмотреть уровень сигнала. Нажмите на пульте INFO. Ткоеже поведение катринки цифровой приставки наблюдается если вы далеко от вышки, или большая застройка мешающая приему сигнала.

Тут решение в том, что необходимо усиливать сигнал, с помощью активной антенны, либо выставить антену на улицу, поднять повыше и тому подобное.

При полохом качестве сигнала и картинки настраиваем антенну

Если интенсивность сигнала высокая но качество картинки неочень, то надо либо заменить, либо попробывать настороить антенну. В прямом смысле повертеть антену в разные стороны. Усы отвечают за метровый диапазон, а кольцо за дециметровый. Вот кольцо и крутим в разные стороны. Желательно перемещаться по комнате или поставить на подоконник антенну.

Цифровое телевидение отлично работает и с отраженным сигналом. Но весьма чувствительно к препядствиям от ЖБ стен, рам пластиковых окон.

В итоге мы получаем

Если вам нужно понять, почему не работает цифровое телевидение? Если сигнал слабый, то его надо усилить, с помошью усилителя или активной антенны. Найти в комнате оптимальное расположение антенны, “повертеть” ее.

Нажми на фото! Ремонт dvb t2 Rexant 511

Ремонт dvb t2 приставки — это процесс, который требует время, инструменты, знания. Попробуем сегодня отремонтировать приставку для бесплатного цифрового телевидения. Будем показывать как проходит процесс ремонта. Возможно, что этот обзор поможет кому то починить свой приемник.

Ремонт Rexant 511

Дефект заключается в том, что наша приставка визуально работает. Но после того, как появляется надпись boot наш приемник не хочет показывать меню и телевизионную картинку.

Rexant 511 сломался, ремонтируем.

На экране телевизора появляется заставка и далее приемник зависает. Данный процесс проходит как через шнур HDMI, так и через тюльпаны. Для того, что бы найти неисправность — разбираем наш приемник. Про технику безопасности говорить не будем, соблюдать надо все нормы по умолчанию.

Ремонт dvb t2 Rexant 511 с помощью осциллографа.

Для диагностики нам понадобиться осциллограф. Включаем приборы, ставим необходимые режимы. Берем щуп от осциллографа и начинаем проверять показатели на главной плате.

Ремонт dvb t2 приемника самостоятельно

В результате диагностики выявляем предполагаемую неисправность. На плате присутствует конденсатор, по всем визуальным признакам нормальный. После проведения измерений, конденсатор показывает отклонения от технических характеристик, заявленных производителем. Соответственно он не выполняет своих функций.

Ремонт dvb t2, проверка конденсатора.

Выпаиваем наш проблемный конденсатор. Для контроля проверим конденсатор, делаем это в специальном приборе, проводим измерения ESR электролитических конденсаторов. Видим, что наша диагностика была правильной, емкость имеет отклонения.

Ремонт dvb t2 приставки

Берем хороший конденсатор. Проверяем на приборе, можно ли его ставить в плату. Впаиваем его в нашу главную плату. Нужно учитывать, что действовать надо аккуратно и соблюдать правила безопасности.

dvb t2 приставка после ремонта.

После того, как заменили конденсатор, можно включить приставку и проверить. Нам это нужно сделать для того, чтобы проверить надо чего то еще искать или нет. В данном случае, больше ничего выпаивать не нужно. Наша приставка работает!

Если еще остались вопросы, то можно посмотреть видео.

Все, кто живет в век высоких технологий, уверены, что эти технологии призваны облегчить жизнь. Это так и есть, хотя случаются ситуации, которые могут поспособствовать скорее нервному перенапряжению, чем расслаблению. Например, когда часть любимых телеканалов пропадает. Естественно, это далеко не самый лучший опыт, тем более, когда хочется посмотреть телевизор, а он подбрасывает подобные, не слишком приятные сюрпризы.

Если вы тоже столкнулись с подобной неприятностью, то не нужно спешить к телевизионному мастеру, тем более что это может занять некоторое время. Если есть желание, можно попробовать восстановить цифровые каналы на телевизоре своими силами. Конечно, стопроцентного возвращения их вещания гарантировать нельзя, но, как правило, самостоятельные манипуляции помогают.

Причины пропажи каналов

Как правило, на телевизоре показывают два десятка стандартных цифровых каналов. Но иногда даже они пропадают, если не полностью, так частично. Учитывая, что они бесплатные, проблемы с вещанием могут быть связаны с множеством причин, но главные все же выделить можно:

Проблемы с программой;

Неполадки с принимающим сигнал оборудованием.

Как первую, так и вторую ситуации можно решить, но они требуют совершенно разных манипуляций. Если дело в оборудовании, то попытки обычного пользователя далеко не всегда помогают, а могут даже навредить. Если же беда с самим телеканалом, то такое случается с одной, максимум, двумя программами, но не с половиной транслируемых каналов сразу.

Давайте разберёмся, что же собой представляет цифра, прежде чем делать какие-либо манипуляции, связанные с восстановительными процессами. Итак, преимущества каналов цифрового телевидения заключаются в улучшенном приеме сигнала, более крутом звуке, картинке и других характеристиках, по сравнению с остальными бесплатными системами. Но бесплатными являются всего 20 каналов, которые периодически отключают и меняют, потому в ситуации, когда пропали некоторые телеканалы, нет ничего удивительного.

На экране появился символ платного канала. Это признак того, что заканчивается подсписка на услуги. Если не вовремя оплатили цифру, ответ на вопрос, почему пропали каналы на цифровой приставке, очевиден. Нужно пополнить счет и тогда они опять начнут работу, конечно, если это сообщение не выскакивает на . В таком случае лучше обратиться к провайдеру за разъяснениями;

Ещё могут возникнуть трудности с программным обеспечением, точнее, его совместимостью. Если это приемник GS-HD, то нужно перейти в меню и нажать клавишу «Восстановить список каналов». Если не подходит новое программное обеспечение, то на этом же приемнике нужно: найти на пульте кнопки TV/RADIO и CHANNEL, кроме того, параллельно на панели приемника нажать те же кнопки. Но очень важно чтобы делать это одновременно. Затем на пульте нажать кнопку STANDBY;

Надпись «Нет сигнала». Она уже стандартный признак проблем с антенной. Если антенна не работает так, как нужно, нет ничего удивительного, что каналы начали пропадать десятками. Если же устройство новое, то в нем может и не быть настроенных программ, потому этот факт следует уточнить. Но если программы раньше работали, но в одно мгновение пропали, все же следует выйти на улицу и посмотреть, не сдвинулась ли антенна из-за сильного ветра или чего-то подобного;

Иногда нарушается связь между антенной и кабелем, или кабелем и приставкой. Если возникают такие подозрения, нужно убедиться, что кабель подключен к гнезду LNB IN.

Когда ничего из вышеперечисленного списка не помогло, есть только один выход – вызвать помощь. Мастер обязательно разберется, в чем же дело, и вернет любимые передачи.

Почему показывают только 10 из 20 цифровых каналов?

За последние два-три года пользователи цифрового телевидения часто жалуются на то, что после того как провели обновление каналов, половина из тех передач, которые показывали раньше пропадают. С тех пор у людей возникает закономерный вопрос – почему пропали 10 каналов, если раньше они работали и являлись бесплатными?

Выяснить ответ на этот вопрос пытаются на множестве форумов, потому и версии выдвигаются разные. У некоторых не работают каналы первого мультиплеска, у других, второго. Это наталкивает на мысль, что причины этих неприятностей кроются в разных трудностях приема сигнала, связанных с техническими работами или особенностями функционирования цифрового телевидения.

Возможно, через некоторое время каналы восстановят свое вещание, потому не стоит заранее волноваться, куда пропали сразу десять популярных канала. В РТРС уточняют, что пока работа ведется в тестовом режиме, потому для некоторых регионов подобные трудности станут нормой. Иногда повторный поиск каналов или перепрошивка приставки помогает, но если это не ваш случай, можно воспользоваться аналоговым или спутниковым телевидением, где сигнал работает без таких существенных перебоев.

причины, почему и что делать

Одна из самых неприятных ситуаций для любителей телевидения, когда не включается приставка цифрового ТВ. В результате посмотреть любимые каналы не получится, и в распоряжении имеется только два пути — попробовать сделать устройство самому или доверить ремонт специалисту.

Причины

Если рассматривать проблему в комплексе, выделяется три причины, почему цифровая приставка не включается — техническая неисправность, сбой прошивки и поломка пульта ДУ. Последние две ситуации устраняются просто, а вот с ремонтом оборудования придется повозиться. Сразу отметим, что устранением технической неисправности необходимо заниматься только при наличии опыта. Одно дело, если приставка не видела бы флешку или возникли проблемы со звуком, но решить трудности с работоспособностью устройства под силу не всем.

Здесь же выделим симптомы, характеризующие проблему:

горит или мигает красный индикатор;
цифровая приставка не включается с дальнего расстояния и горит зеленый индикатор;
оборудование пишет ON на дисплее, но включения не происходит;
ТВ-приставка не запускается после прошивки;
устройство дает сбои после перезагрузки.

Задача пользователя — определить, почему не включается приставка для цифрового телевидения и устранить неисправность с минимальными потерями времени. Сложность в том, что при каждой поломке неисправность может проявляться по-разному.

Приведенная инструкция не призывает делать ремонт своими руками. Ее цель — помочь в диагностике неисправности и принятии решения о дальнейших действиях. После анализа можно сделать вывод: ремонтировать устройство или покупать новое оборудование из-за нецелесообразности покупки запчастей и восстановления.

Что делать

Зная причины, почему не включается цифровая приставка, подключенная к телевизору, можно приступать к устранению проблемы. Для удобства рассмотрим каждую из причин отдельно.

Техническая неисправность

Перед изучением схемы разберитесь с элементами, из которых состоит приставка цифрового ТВ. Ее элементы:

встроенная память — применяется для хранения ПО и настройки ТВ каналов;
дешифратор — распознает двоичный код;
входы — разъемы для сетевого подключения;
преобразователь напряжения — уменьшает параметр до нужного уровня;
выход AV — предназначен для подключения ТВ, вывода на него видео и звука.

Остальные элементы рассматривать нет смысла, ведь без специальных навыков отремонтировать их не выйдет.

Проверьте питание

Для начала проверьте факт подачи напряжения на устройство. К примеру, если цифровая приставка не включается и не горит светодиод зеленым, причиной может быть отсутствие тока и неисправность питающего узла.

Возможны и другие варианты:

лампа-индикатор горит, слышен запуск ТВ приставки — цепь питания работает;
индикатор светится, но звука загрузки не слышно — в процессоре нет тока (необходимо проверить напряжение на контактах).

Для начала проверьте сам индикатор. Подключите к его контактам лампочку на соответствующее напряжение, к примеру, от фонаря. Если она светится, необходимо поменять индикатор. В ином случае причиной является блок питания.

Если рассмотренные шаги не дают результата, проблема может быть связана с повреждением платы. В таких ситуациях лучше отдать устройство в сервисный центр. Если ТВ-приставка дешевая, ее проще заменить и не тратить время на ремонт.

Изучите состояние внутренней памяти

Одна из причин, почему ТВ приставка не включается и горит зеленым индикатор — сбои в работе внутренней памяти. Устройство запускается, но память не считывается оборудованием. В таких обстоятельствах обратите на контактные соединения. Если появился разрыв, используйте пальник для устранения проблемы. Если это не помогло, лучше купить новую ТВ-приставку цифрового телевидения, ведь покупка чипа и ремонт обойдется дороже.

Входы и выходы

Одна из причин, почему не включается телевизионная приставка — проблемы с разъемами. При этом видимых неисправностей нет, а посмотреть цифровое ТВ все равно не удается. Для начала проверьте вход RN-IN. В случае плохого контакта появляется шум и помехи.

Если проблема на входе, смотреть телевидение не получится. Причина в том, что для вывода изображения на экран ТВ необходим сильный сигнал. Если он слабый, часть сведений не доходит до цифровой приставки, и расшифровать данные невозможно.

В ситуации с выходом все проще. Здесь достаточно проверить качество контакта с платой. При выявлении проблем их легко решить с помощью пайки. При проверке необходимо смотреть, что именно не включается. Если проблема со звуком, проверьте красный и белый разъем. При отсутствии видео обратите внимание на желтый контакт.

Проверьте дешифратор

При рассмотрении вопроса, что делать, если приставка не включается, многие рекомендуют проверить дешифратор. Но это не совсем правильно. При неисправности этого оборудования ТВ-приставка, как правило, включается, но цифровые каналы не показывают. Для диагностики проблемы может потребоваться покупка диагностического прибора для подключения к UART-порту.

После соединения оборудования с ПК и приставке цифрового ТВ установите на компьютере или ноутбуке программу Hyper Terminal. В ней задайте следующие данные:

число бит — 8;
скорость — 115 200 бит/с;
стоп-бит — 1;
четность — нет.

В результате дешифратор выдает причину — повреждение устройства или отсутствие файла, необходимого для обработки цифрового сигнала. Во втором случае необходима перепрошивка с помощью специального установщика.

Обратите внимание на преобразователь напряжения

Одна из причин, почему не включается приставка цифрового телевидения — неисправность преобразователя напряжения. В такой ситуации приставка запускается, но почти сразу отключается. В таком случае сделайте такие шаги:

Проверьте уровень напряжения на емкости и дросселе.
Сравните показатели напряжения с номинальными. Для каждой из плат они должны оставлять 3,3; 1,8;1,2 В.
Если напряжение нормальное, осмотрите конденсатор на факт вздутия или повреждений.

Для устранения проблемы плату можно поменять. Если поломано несколько плат, проще поменять оборудование и купить новую приставку для просмотра цифрового ТВ.

Проверьте контакты

Если цифровая ТВ приставка мигает зеленым и не включается, или возникают иные сбои в работе, причиной может быть повреждение контактов. Осмотрите контактные соединения на плате и в случае их нарушения сделайте ремонт с помощью паяльника. В случае выгорания контакта поможет только замена. Причиной выгорания могут быть сильные перепады напряжения.

Прошивка

Распространенная причина, почему не включается приставка цифрового ТВ — сбои в ПО. Если тюнер перестал нормально работать после установки новой прошивки, причина именно в ней. В таком случае нужно быть внимательным при обновлении и ставить то ПО, которое рекомендуется производителем. Необходимые программы для прошивки можно найти в Интернете, но лучше обратиться в сервисный центр.

Пульт управления

Если не включается смарт приставка, подключенная к ТВ, убедитесь в исправности пульта. Нередко проблема связана неисправностью этого устройства. К примеру, в ПДУ могли сесть батарейки или поломалась кнопка включения/отключения. Для диагностики подойдите ближе к устройству, поменяйте источники питания или попробуйте управлять смарт-приставкой для просмотра цифрового ТВ прямо с панели. Если и в этом случае устройство не включается, проблема кроется в технической составляющей.

Кстати, в современных моделях всё намного проще. Можно управлять приставкой прямо с телефона. А если смартфон всегда под рукой, то это решает множество проблем.

Когда в ремонте нет смысла

Ремонт приставки цифрового ТВ актуален только при наличии базовых знаний в электронике и наличии необходимого набора инструментов. Кроме того, самостоятельный ремонт актуален в следующих случаях:

Закончилась гарантия.
Устройство простое и имеет только один дешифратор.
Ресивер имеет высокую цену, и его замена слишком дорогая для пользователя.

Если повреждение серьезное и требует покупки дорогостоящей детали, приставку цифрового ТВ лучше поменять.

Итоги

Если не включается приставка цифрового ТВ, не горит зеленый или красный индикатор, начните с проверки разъемов и обновления ПО. Если эти шаги не помогают, проведите небольшую диагностику, но только при наличии опыта и необходимого инструмента. В крайнем случае, всегда можно обратиться в сервисный центр или купить новое оборудование.

Ремонт цифровой приставки-ресивера Oriel 750 DVB-T2

Приставка (ресивер) для телевизора – это электронное устройство, предназначенное для преобразования высокочастотного сигнала поступающего с телевизионной антенны в низкочастотный сигнал для телевизора или монитора, не способного принимать цифровой сигнал стандарта DVB-T2 напрямую.

Количество приставок в связи с переходом в России на цифровое эфирное вещание значительно увеличилось, и как любое электронное устройство, в любой момент может поломаться. Но, несмотря на многообразие моделей, принцип работы и схемное решение всех приставок одинаковый и отличаются они только наличием дополнительных функций.

Приставка представляет собой миникомпьютер, и на первый взгляд кажется неремонтопригодной, но обычно выходят из строя радиоэлементы, которые с успехом может заменить домашний мастер.

Самостоятельный ремонт телевизионной приставки

Обратились ко мне с просьбой отремонтировать приставку модели Oriel 750 для приема цифрового сигнала на старый телевизор. Со слов хозяина, приставка сначала периодически переставала принимать сигнал, а со временем и вовсе прекратила работать. При этом приставка проработала до поломки несколько лет.

Особенность работы телевизора с приставкой заключается в том, что телевизор управляется своим родным пультом, а приставка – своим. С помощью телевизионного пульта можно включить телевизор, выбрать источник сигнала и регулировать громкость. Настройка каналов телепередач и их переключение осуществляется с пульта приставки.

Поэтому если с пульта телевизор включается, а приставка со своего пульта не включается, то в первую очередь необходимо проверить вставлена ли вилка сетевого шнура в розетку и наличие напряжения в розетке.

Далее нужно проверить пригодность батареек в пульте. Если есть мультиметр, то можно измерять напряжение на каждой из батареек, которое должно быть не менее 1,5 В. В случае отсутствия прибора, заменить их заведомо исправными.

Если пульт от телевизора работает, и в нем батарейки такого же типоразмера, как и в пульте приставки, то можно для проверки поменять их местами. Возможно, в квартире есть и другие электроприборы, в которых установлены подходящие батарейки или аккумуляторы.

Проверка батареек пульта и его работоспособность с помощью осциллографа показала, что пульт исправен. Пришлось приставку вскрывать. Для вскрытия понадобилось открутить всего несколько винтов.

Как показывает практика ремонта электронных изделий, в 70% случаев выходят из строя электролитические конденсаторы в блоках питания. Приставка не оказалась исключением. При осмотре сразу был обнаружен вздутый электролитический конденсатор, установленный на выходе блока питания приставки.

Как видно на фотографии, торец цилиндрического корпуса вместо плоскости принял форму сферы. Конденсатор может вспучиться и из-за неисправности блока питания, но это происходит очень редко. Поэтому для ремонта приставки надо для начала его заменить исправным.

Перед ремонтом необходимо отключить приставку от питающей сети. Для перепайки конденсатора нужно вынуть из корпуса печатную плату, для чего отвинтить три винта и сдвинуть в сторону от внешних разъемов, чтобы они вышли из ее корпуса. Для удобства ремонта нужно отсоединить от платы сетевой шнур. Он подключен к ней помощью разъема.

При установке электролитических конденсаторов необходимо соблюдать полярность. На них обычно вдоль корпуса со стороны отрицательного вывода (минуса) нанесена светлая полоса, а на плате нанесена маркировка в виде закрашенной области рядом с отверстием запайки отрицательного вывода, как показано на фотографиях.

Если для замены нет в наличии конденсатора с такими же параметрами, то можно взять и с большей или чуть меньшей емкостью. Тут главное, чтобы рабочее напряжение конденсатора было не меньше, чем указано на вспученном конденсаторе. Всегда лучше, если емкость и напряжение электролитического конденсатора больше, чем вышедшего из строя.

В случае если подходящий по параметрам конденсатор имеет большие габариты, то его можно не устанавливать в штатное место, а приклеить силиконом или клеем «Момент» к плате рядом, а его выводы с печатной платой соединить с помощью отрезков провода.

Новый конденсатор впаян в плату, и можно проверять работу приставки. Для этого не обязательно устанавливать плату в корпус. Можно поместить ее на столе и для исключения короткого замыкания между пайками подложить под плату лист диэлектрического материала.

Если приставка имеет цифровой дисплей, то проверить ее можно и без подключения к телевизору. Если она с пульта дистанционного управления включилась, и переключаются каналы, значит, неисправность устранена. В случае отсутствия дисплея можно ориентироваться на индикатор включения, который должен при включении и выключении приставки изменять цвет свечения.

Подключение приставки к телевизору доказало ее работоспособность. Все 20 цифровых каналов транслировались устойчиво. Если Вы случайно забыли, как была подключена приставка к телевизору, то в помощь привожу схему подключения. Телевизор подключается к приставке одним из двух кабелей: – HDMI или RCA. Если в телевизоре есть разъем HDMI, то лучше использовать его. Качество телепередач будет выше.

Все приставки для приема телевизионного сигнала стандарта DVB-T2 с антенны имеют практически одинаковую электрическую схему, с небольшими отличиями в монтаже печатной платы. Поэтому описанная инструкция применима при ремонте цифровой приставки любой модели.

Ремонт цифровой приставки DVB-T2 без приборов

Если при внешнем осмотре платы приставки, сгоревшие радиодетали не обнаружены, то придется заняться поиском отказавшей детали. Домашнему мастеру может быть доступен один из двух способов ремонта, без приборов и с применением мультиметра. Но в любом случае надо представлять, из каких узлов состоит электрическая схема приставки.

Питающее переменное напряжение 220 В из сети подается с помощью сетевого шнура на вход импульсного блока питания, который преобразует его в напряжение постоянного тока +5 В.

Для питания процессора, памяти, демодулятора, тюнера и других узлов применяются вторичные блоки питания, которые преобразуют напряжение +5 В в более низкое напряжение: +3,3 В, +1,8 В и +1,2 В. Для сглаживания пульсаций в каждом из этих блоков установлены электролитические конденсаторы. Вот они чаще всего и выходят из строя. Обкладки конденсаторов могут закоротить между собой или оторваться от выводов.

Поэтому ремонт приставки без приборов заключается в последовательной замене всех электролитических конденсаторов заведомо исправными.

На приведенной выше схеме очередность замены электролитических конденсаторов обозначена числами синего цвета исходя из вероятности выхода их из строя.

Как Вы уже очевидно догадались, ремонт заключается в последовательной замене всех электролитических конденсаторов, установленных на плате. После замены очередного конденсатора нужно подать на приставку питающее напряжение и проверить ее работу.

Если путем замены конденсаторов отремонтировать приставку не получилось, значит, неисправны активные элементы, и найти их без приборов практически невозможно. Придется обратиться в сервис или купить новую.

Ремонт цифровой приставки DVB-T2 с помощью мультиметра

При наличии мультиметра ремонт приставки можно произвести быстрее и определить другие неисправные элементы.

Проверка импульсного блока питания

Снимается верхняя крышка и приставка подключается к сети. Далее мультиметр включается в режим изменения постоянного напряжения и измеряется его величина на катоде выпрямительного диода Шоттки относительно общего провода. Должно быть 5 В. Напряжение можно измерять и на выводах конденсатора, обозначенного цифрой 1.

Если напряжение меньше 4,8 В или отсутствует, то причина может заключаться в неисправности конденсаторов 1, 2, 6, диода Шоттки Блока питания или преобразователях напряжения.

Для определения в какой половине неисправность, нужно вывод катода диода Шоттки (обычно на корпусе диода у катода имеется маркировка в виде кольца) выпаять из платы и прозвонить мультиметром.

Если диод исправен, припаять плюсом к его выпаянному выводу любой электролитический конденсатор, а второй его вывод на общий провод платы. Импульсные блоки питания не рекомендуется включать без нагрузки, поэтому параллельно конденсатору нужно припаять резистор сопротивлением 50-100 Ом.

Включить приставку и измерять напряжение на конденсаторе. Если оно равно 5 В, то следовательно неисправен С1 или один из преобразователей напряжения. Выпаивается С1 и подсоединяется вместо дополнительного. В случае появления напряжения, точно неисправен один из вторичных преобразователей.

Если напряжение после выше описанных действий не появилось, то неисправен блок питания. В таком случае еще можно проверить конденсаторы 3, 2 и 6.

Если БП отремонтировать не получилось, то можно его заменить внешним, например адаптером для зарядки сотовых телефонов, которые обычно выдают 5 В. Нужно, соблюдая полярность припаять плюсовой провод адаптера в точку выпаянного диода Шоттки, а отрицательный – к общему проводу. Подобным образом я отремонтировал мультиварку. Адаптер должен обеспечивать ток не менее 0,5 А.

Проверка вторичных преобразователей напряжения

Если Блок питания оказался исправным, и напряжение на его выходе пропадает только при запайке диода Шоттки в плату, то следует проверить преобразователи напряжения. Блок питания имеет защиту и в случае перегрузки прекращает работу.

Преобразователей напряжения может быть несколько и найти их легко. Обычно имеется микросхема, рядом с которой находится катушка индуктивности на ферритовом сердечнике, обозначенная 4R7 и небольшой электролитический конденсатор.

Для проверки нужно прозвонить каждую катушку омметром, прикоснувшись щупами прибора к ее выводам. Сопротивление должно быть не более 10 Ом. Далее измерять сопротивление между любым выводом катушки и общим проводом. Должно быть более 10 кОм.

Если отклонений не обнаружено, то останется только выпаять и проверить все электролитические конденсаторы, за исключением, установленных в Блоке питания, так как он исправен.

Другие неисправности такие как, выход из строя микропроцессора, микросхем памяти и других, не имея специальных знаний и опыта ремонта радиоэлектронной аппаратуры самостоятельно устранить невозможно. Остается только сервис или покупка новой приставки.

Сергей 24.10.2017

Здравствуйте, Александр Николаевич!
Вопрос такой. TV-тюнер D-COLOR DC1401HD очень распространённый. Пульта нет и не будет. Возможно ли настроить его без пульта? Есть на приставке только кнопка включения и плюс с минусом.

Александр

Здравствуйте, Сергей!
К сожалению, без пульта настроить приставку невозможно. Кнопками + и – можно только переключать каналы без пульта, когда приставка уже настроена.

Reflect digital dvb t2 не включается

Тюнер не включался и даже не горел диод дежурного режима, хотя питающее напряжение 5 вольт присутствовало.
Виновник конденсатор в dc-dc преобразователе 3,3 вольта, после его замены приставка включилась, но изображение было не стабильно. Картинка то и дело становилась черно-белой, плыла по экрану полоса и в конечном итоге всё зависало.

Вылечилось заменой всех конденсаторов, за период использования приставкой умудрились посохнуть практически все конденсаторы во вторичных цепях.

А теперь так сказать инструкция по ремонту
Конденсаторы:

1 – Проблемы с изображением по AV выходу (нет изображения, помехи на картинке), цокает звук.

8 – Не запускается – висит на boot; появляется заставка, а потом снова синий экран. При этом ёмкость, при измерении, может соответствовать номиналу (низкий ESR конденсатора).

9 – Не включается – нет вообще никакого изображения

13 – вроде тоже подтормаживает

14 – тормозит картинка, сыплется изображение.

15 – то же, что и 14, но 14 главнее.

«не ловит каналы» – кварц между С13 – С15

Конденсаторы в блоке питания:

Эти две ёмкости влияют на работоспособность блока питания. БП или не работает совсем (напряжение на выходе 0В) или даёт низкое напряжение 1,7В.

Емкость 2 вспухает – можно увидеть или снизу вылезают внутренности.

2. Выход AMS1117 – 1.8 в, если нет такого значения – идем на точку 3

3. Должно быть 3,3в , если нет такого, то проблема в конденсаторе рядом или в самой AS11D

4. Тут должно быть 1,34 в, но даже если есть столько, то все равно проблема, скорее всего, в конденсаторе – лучше поменять. При этом узлы 2 и 3 показывают нормальные значения напряжений. Это случай, когда ресивер начинает грузиться и не может окончательно это сделать – проблема в конденсаторе узла 4. AS11D в этом узле тоже не исключаем, но вероятность её неисправности очень мала, по сравнению с вероятностью плохой ёмкости.

САМОЕ БОЛЬШОЕ КОЛИЧЕСТВО НЕИСПРАВНОСТЕЙ СВЯЗАНО С ЕМКОСТЯМИ 8 И 9 (СМ. 1 ФОТО) ЕСЛИ ДАЖЕ ПРОБЛЕМА НЕ В НИХ, ТО МЕНЯЕМ ИХ В КАЧЕСТВЕ ПРОФИЛАКТИКИ.

А теперь так сказать инструкция по ремонту
Конденсаторы:

1 – Проблемы с изображением по AV выходу (нет изображения, помехи на картинке), цокает звук.

9 – Не включается – нет вообще никакого изображения

13 – вроде тоже подтормаживает

14 – тормозит картинка, сыплется изображение.

15 – то же, что и 14, но 14 главнее.

«не ловит каналы» – кварц между С13 – С15

Конденсаторы в блоке питания:

Емкость 2 вспухает – можно увидеть или снизу вылезают внутренности.

2. Выход AMS1117 – 1.8 в, если нет такого значения – идем на точку 3

3. Должно быть 3,3в , если нет такого, то проблема в конденсаторе рядом или в самой AS11D

Типичные неисправности dvb t2 ресиверов. Ремонт приставки цифрового телевидения

Если у вас перестала работать цифровая приставка DVB-T2 для приема эфирного цифрового ТВ, то в ряде случаев можно решить проблему самостоятельно. В данной статье мы опишем наиболее распространенные проблемы, возникающие при эксплуатации цифровых приставок. Также вы сможете определить, являются ли проблемы при просмотре дефектом самой приставки или дело в антенне или телевизоре.

Приставка не включается

Это одна из наиболее распространенных поломок цифровых эфирных приставок. Проявляется она, как правило, в двух вариантах: приемник вообще не подает признаков жизни либо горит красный индикатор дежурного режима, но в рабочий режим приставка не переходит. Большинство ресиверов начинают работать сразу после включения в розетку и не требуют включения с пульта ДУ. Если этого не происходит – то наиболее вероятно, что у вас неиправен блок питания.

Блок питания – слабое место в любой технике и цифровые приставки не являются исключением. БП может выйти из строя полностью – в этом случае на приставке вообще не загорается ни один индикатор и аппарат никак не реагируют на подключение к сети 220В. Но нередко бывает и так, что блок питания выдает заниженное напряжение или ток. В этом случае тюнер “пытается включиться” подавая какие-то признаки жизни, но в рабочий режим не переходит.

Решение проблемы: Если блок питания внешний (как на картинке) то решить данную проблему несложно и самостоятельно. Блоки питания у приставок обычно стандартные и взаимозаменимы даже и разных моделей и производителей. Достаточно лишь убедиться что новый БП выдает напряжение 5В и имеет на конце провода такой-же штекер, как и старый. Купить такой его можно в специализированных магазинах, продающих антенное оборудование. В большинстве случаев можно попросить продавца подключить блок питания к вашему приемнику и убедиться что проблема решена.

Сложнее, если блок питания встроен в приставку. Характерным признаком внутреннего блока питания является обычная вилка на конце провода. При этом провод питания не отсоединяется от самой приставки, как в случае в наружним вариантом. В этом случае для ремонта лучше всего обратиться в сервисный центр.

Изображение зависает вскоре после включения приставки

Этот дефект встречается довольно редко, но в случае его выявления ремонт приемника чаще всего нецелесообразен. Явный признак такой неисправности: появление искажения изображения и “зависание” картинки, которое проявляется через 5-20 минут после включения цифрового тюнера , после чего проблема не исчезает. Похожие симптомы возникают и при слабом сигнале с антенны, но в последнем случае искажения изображения не имеют четкой связи с продолжительностью работы DVB-T2 ресивера.

Проблема можеть быть в том же блоке питания или в перегреве процессора. Если блок питания внешний – можно попробовать подключить другой БП. Если же нет, то дело уже в самом процессоре и ремонт изделия в этом случае нецелесообразен.

Пособие по ремонту приставок цифрового тв Reflect Digaital

Конденсаторы:

1 – Проблемы с изображением по AV выходу (нет изображения, помехи на картинке), цокает звук.
8 – Не запускается – висит на boot; появляется заставка, а потом снова синий экран. При этом ёмкость, при измерении, может соответствовать номиналу (низкий ESR конденсатора).
9 – Не включается – нет вообще никакого изображения
13 – вроде тоже подтормаживает
14 – тормозит картинка, сыплется изображение.
15 – то же, что и 14, но 14 главнее.
«не ловит каналы» – кварц между С13 – С15

Конденсаторы в блоке питания:

Эти две ёмкости влияют на работоспособность блока питания. БП или не работает совсем (напряжение на выходе 0В) или даёт низкое напряжение 1,7В.
Емкость 2 вспухает – можно увидеть или снизу вылезают внутренности.

Замеры напряжений:

1. Выход БП – 5в
2. Выход AMS1117 – 1.8 в, если нет такого значения – идем на точку 3
3. Должно быть 3,3в, если нет такого, то проблема в конденсаторе рядом или в самой AS11D
4. Тут должно быть 1,34 в, но даже если есть столько, то все равно проблема, скорее всего, в конденсаторе – лучше поменять. При этом узлы 2 и 3 показывают нормальные значения напряжений. Это случай, когда ресивер начинает грузиться и не может окончательно это сделать – проблема в конденсаторе узла 4. AS11D в этом узле тоже не исключаем, но вероятность её неисправности очень мала, по сравнению с вероятностью плохой ёмкости.
САМОЕ БОЛЬШОЕ КОЛИЧЕСТВО НЕИСПРАВНОСТЕЙ СВЯЗАНО С ЕМКОСТЯМИ 8 И 9 (СМ. 1 ФОТО) ЕСЛИ ДАЖЕ ПРОБЛЕМА НЕ В НИХ, ТО МЕНЯЕМ ИХ В КАЧЕСТВЕ ПРОФИЛАКТИКИ.

Парк аналоговых телевизоров довольно неохотно уступает место цифровой аппаратуре, постепенно занимая «вторые» места – на кухне, в кабинетах, мастерских-гаражах и т.п. Одновременно с ними переносятся и приставки-декодеры DVB-T2. Достоинства последних мы уже успели оценить, некоторые владельцы при этом оценили и недостатки – довольно-таки низкую надёжность этих приборов. Как правило, одним из самых слабых мест подобного рода аппаратуры является импульсный блок питания – большинство случаев отказов связано именно с неисправностью блока питания, причём неисправность БП может повлечь за собой такие серьёзные последствия, что ремонт прибора окажется невозможным. И всё же на примере двух приставок приёма цифрового ТВ здесь будет рассмотрена возможность самостоятельного их ремонта. Первый прибор – TVK 3101. При включении изображение имело сильные искажения, периодически полностью пропадало. Через несколько дней приставка стала выключаться спустя несколько секунд после появления на экране логотипа изготовителя.

Второй девайс – приставка Oriel 740. Этот прибор на команды с пульта не реагировал, индикатор едва заметно светился красным цветом.

После вскрытия корпусов приставок выяснилось, что в обоих случаях оказались вздутыми электролитические конденсаторы фильтров вторичного питания.

Следует иметь в виду, что при работе с приставкой следует соблюдать особую осторожность – выпрямитель первичного питания БП преобразовывает переменное напряжение 220 вольт в постоянное величиной порядка 300 вольт, и этот потенциал остаётся на выводах высоковольтных электролитических конденсаторов некоторое время после снятия питания – до нескольких десятков секунд. На снимках они расположены между импульсными трансформаторами и штекерами сетевых шнуров. Перед работой с платой прибора эти конденсаторы нужно закоротить через резистор сопротивлением 51-62 кОм.

Оба неисправных конденсатора оказались практически одинаковыми – 1000 мкФ, 10 В. На снимке изображён один из них. То, что крышка его на вид едва-едва деформирована, не должно вам давать ни малейшей уверенности в исправности детали – даже если сохранилась какая-то часть ёмкости, такая деталь будет обладать повышенным током утечки, что недопустимо. При замене следует подбирать конденсаторы с таким же рабочим напряжением либо с несколько большим, как на снимке – вместо 10-вольтовой детали показана 16-вольтовая, причём с такими же габаритами. Конечно, неисправные детали следует менять на новые, а не б/у – иначе в скором времени ремонт придётся повторить.

После замены включаем приставку – индикатор ярко загорается, на команды пульта прибор откликается, изображение устойчиво. Но на этом ремонт ещё не закончен…

На плате остались следы флюса – паяльной пасты, канифоли… По такому покрытию высокочастотные токи могут довольно легко проходить куда им вздумается. Как следствие можем получить со временем неустойчивое изображение, помехи и т.п. неприятности. Поэтому тщательно моем плату ватным тампоном, смоченным спиртом или ацетоном. После такой очистки протираем плату сухим ватным тампоном

Устанавливаем плату на место, проверяем – работает.

Теперь собираем приставку полностью и ещё раз проверяем работоспособность.

Аналогичным образом проверяем и второе устройство – прибор работает нормально, ремонт завершён.

В заключение добавлю, что качество блока питания антенного усилителя также сильно влияет на работу приставки. Так, при недостаточной ёмкости фильтрующего конденсатора возможны пропадания сигнала – бывали случаи полного пропадания каналов второго мультиплекса. Для распознавания неисправности антенного БП достаточно заменить его на источник постоянного тока напряжением 9-12 вольт (например, батарея типа «Крона» или аккумулятор от компьютерного бесперебойника). Если качество приёма улучшится, то следует заменить антенный блок питания на заведомо исправный.

Так как схем в свободном доступе на них нет и видимо не будет, заводы изготовители отвечают молчанием либо отписками про сертифицированные центры которые имеют лицензию на ремонт того или иного бренда. 1. РЕСИВЕР НЕ ВКЛЮЧАЕТСЯ; Светодиод мигает или тускло горит, или совсем не горит – Подаем 5 вольт с внешнего источника (с выходным током не менее 1,5 ампера) на выходной конденсатор БП, соблюдая полярность, смотрим, запускается ли ресивер, если да, то ремонтируем БП. Наиболее часто требует замены выходной конденсатор БП, ставим новый 1000 мкф 16 в, хотя чаще стоят на 1000мкф 10 в 2. 5 вольт есть, ресивер не запускается – проверяем вторичные преобразователи питания (пятиножки с индуктивностями рядом), меряем на индуктивностях 3,3 1,8 1,15 вольт, при отсутствии меняем микросхему Информацию по “пятиножкам” можно найти на сайтах типа монитор и тд 3. При наличии напряжений на всех стабилизаторах, а также в случаях появления надписи ASH, циклической перезагрузке, зависаний при загрузке и т.п. (слетела прошивка) – прошиваем микросхему flash памяти 25Q32 4. НЕ ЛОВИТ КАНАЛЫ – сброс настроек до заводских, повторный поиск, меняем кварцевый резонатор в тюнере (при наличии), предварительно убедившись в исправности антенны. Если не помогает, скорее всего проблема в микросхеме тюнера, демодулятора или процессора, ремонт нецелесообразен, особенно для непрофессионалов, в утиль… НЕ ТОРОПИТЕСЬ МЕНЯТЬ ПРОШИВКУ, в этом случае можно получить лишние проблемы на свою голову, без опыта это часто приводит к программатору. 5. НЕТ ЦВЕТА НА АНАЛОГОВОМ ВЫХОДЕ – меняем кварц возле процессора. 6.Прыгает и дергается изображение, искажается цвет – меняем конденсатор, расположенный у задней стенки вблизи аналоговых выходов. 7. Нет сигнала через аналоговый выход, а через hdmi есть, шнур в порядке, гнездо тоже – чаще всего связано с выгоранием выходов аналоговых сигналов с процессора при отсутствии буферных защитных элементов схемы. при наличии буферных элементов (чаще устанавливают по звуковым каналам) – проверить их исправность. Если таковые отсутствуют – то либо просмотр через HDMI, либо утиль, ну, или замена процессора… Не подключайте приставку к тв во включенном состоянии! 8. Ресивер отключается сам собой – ищите в меню в дополнительных настройках пункт, отвечающий за таймер сна, или отключение при бездействии, может называться по разному! 9. При попытке обновить прошивку с эфира ресивер зависает – оставляете включенным на полчаса, ресивер, не найдя обновление, перезагрузится и продолжит работу в обычном режиме. 10. Ресивер перезагружается при попытке поиска каналов или установки в него USB-накопителя – вероятнее всего, дело во вторичных преобразователях “пятиножках” и качестве их обвязки, желателен хороший вольтметр и осциллограф.

Ремонт приставки ORIEL 415D (не включается)

Цифровая ТВ приставка Oriel 415D (DVB-T2) не включается. Приставка продается в следующей упаковке

Коробка приставки ORIEL 415D

Приставка и пульт выглядят следующим образом.

Внешний вид устройства

С обратной стороны устройство выглядит вот так.

Вид с обратной стороны

Разбираем приставку. Маркировка платы GX3235S-115-2-2018-10-19.

Внутреннее устройство приставки

Блок питания приставки исправный, но его подсаживает низкое сопротивление 5,2 Ом платы.

Сопротивление приставки по входному питанию

На DC/DC преобразователе с маркировкой T25AHA видны дефекты корпуса. Обе микросхемы вышли из строя и своим сопротивлением подсаживают вход приставки по питанию. Данной маркировке соответствует TMI3408.

Сгоревшие DC/DC преобразователи

Выпаиваем данные микросхемы.

Выпаянные микросхемы

Распиновка микросхемы TMI3408 выглядит следующим образом. Микросхема с позиционным обозначением U12 должна выдавать 3,3 В.

Распиновка микросхемы TMI3408

Сопротивление по цепи 3.3 В равно 1,45 Ом. При подаче питания с блока питания, потребление по току равно 1,66 А.

Сопротивление и ток питания 3.3 В

При этом сильно греется микросхема демодулятора ATBM7821B.

Микросхема демодулятора ATBM7821B

Данной микросхемы у меня не было в наличии. Поэтому у меня не оставалось ничего, чем вернуть данный приемник ORIEL 415D обратно владельцу. С микросхемы флеш-памяти 25VQ32BSEG была снята прошивка при помощи программатора.

Считывание прошивки при помощи EZP2010

Ранее приходилось ремонтировать ресивер LUMAX DV2120HD, который не включался.

Поделиться новостью в соцсетях Обсуждение: 10 комментариев

Андрей:
Вааще не RP202N251D. На фото видно что 3 нога идёт на дроссель. Значит это условно «выход».
А входное напряжение подаётся на 4 pin.
Ответить
1. Да, Вы правы. Определили название микросхемы?
  Ответить
С маркировкой и типом микросхемы Вы не правы. Это вовсе, не линейный стабилизатор, на который Вы ссылаетесь, а DC/DC преобразователь, что видно хотя-бы по наличию дросселя около микросхемы. Правильное название — STI2408. Ссылка на документацию — https://antenna-dvb-t2.info/show_dcdc.php?id=251
Ответить
1. Прошу прощения — ошибся в наименовании: TMI3408
  Ответить
2. Все верно. Это TMI3408. Внес изменения в статью.
  Ответить

Двб т2 не включается. Ремонт IPTV HD mini, когда Power горит красно-зеленым (желтым)

Помните, что ремонт приставки DVB-T2 – довольно кропотливая работа. Если вы не уверены в своих силах, лучше обратитесь в сервисный центр. Этот материал носит чисто информационный характер. Автор не несет ответственности за ваши действия по выполнению рекомендаций, написанных на этой странице. Если вы не обладаете соответствующими навыками и знаниями, ваши действия могут привести не только к полному выходу устройства из строя, но и к поражению электрическим током.

В последнее время довольно часто друзья и коллеги привозят в ремонт ТВ-тюнеры DVB-T2 (или приставки для приема цифрового телевидения) с различными повреждениями. Большинство из них собрано на одних и тех же базовых компонентах, и даже компоновка плат этих устройств похожа друг на друга. Неисправности тюнера тоже похожи, и их можно систематизировать.

Для начала разберемся, из чего состоит этот префикс. Он содержит: источник питания (ИП 220В -> 5В), преобразующий переменное напряжение 220 вольт в постоянное 5 вольт, ряд преобразователей напряжения для формирования питания процессора 3.3 1,8 и 1,2 вольта, оперативная память, микропроцессор, флеш-память, содержащая прошивку устройства, демодулятор и тюнер, принимающий сигнал с антенны.

Я начинаю устранение неисправностей приставки DVB-T2 с ее включения. Если «BOOT» не появляется на светодиодном индикаторе, снимите крышку тюнера и измерьте напряжение, подаваемое от источника питания. Это удобно делать на выпрямительных диодах Шоттки, установленных на выходе блока питания. Их может быть два или один, в зависимости от модели устройства.

Если напряжение отсутствует, возможно, причина кроется не в источнике питания, а в коротком замыкании цепи + 5В на плате устройства.Это проверяется простым измерением сопротивления между катодом тех же диодов (диодом) и массой (минусовой кабель тестера удобнее всего соединить с корпусом тюнера). Если сопротивление составляет 2 – 3 Ом или меньше, нужно найти короткое замыкание.

Как правило, визуально не идентифицировать. Чтобы найти причину, тюнер отключают от сети и искусственно подают питание + 5В на катоды диодов в течение 5-8 секунд от лабораторного источника питания.Этого времени достаточно, чтобы неисправный компонент сильно нагрелся.

Обычно этот элемент представляет собой одну из микросхем преобразователя напряжения, которая формирует напряжение для процессора. Рядом с каждым из них установлен керамический дроссель и электролитический конденсатор.

При обнаружении горячего чипа необходимо заменить его исправным, обычно от «донора» – другого неисправного тюнера. На этом, как правило, заканчивается ремонт. Вы можете выбрать аналог и ознакомиться с принципом работы таких микросхем.

Другое дело, если на выходе БП есть напряжение, но оно ниже нормы. В большинстве случаев «виновником» этого является засохший электролитический конденсатор, сглаживающий пульсации питающего напряжения ШИМ-контроллера блока питания. Это небольшой конденсатор емкостью от 10 до 50 мкФ по напряжению, от 25 до 50 вольт, установленный возле микросхемы питания.

Если все цепи питания исправны, а приставка DVB-T2 «зависает» на надписи «BOOT», то проводится ее дальнейшая диагностика.Я начинаю с установки трех жестких выводов, снятых с материнской платы неисправного компьютера, в отверстия для установки диагностического разъема. Легко найти по надписи на плате GND, RX, TX. Подключаю к проводам с проводниками низковольтный диагностический порт – UART, который можно купить примерно за 100 руб. Разъем USB-порта вставляется в компьютер и запускается HyperTerminal. Ставлю скорость соединения 115200 бит / с, количество бит 8, четность нет, стоп-бит 1, включаю питание ТВ-тюнера и наблюдаю за процессом загрузки.

Например, неоднократно повторяющиеся надписи «Ошибка записи Demod IIC» и «Ошибка чтения Demod IIC» указывают на необходимость замены микросхемы демодулятора MSB1236C.

Бывают случаи, когда нет возможности прошить аппарат заводской прошивкой через USB. В данном случае в интернете ищу BIN или HEX-образ микросхемы EEPROM 25Q32. Чип запаивается, подключается к программатору, считывается и сохраняется (на всякий случай, чтобы можно было откатиться), затем очищается, и на него записывается прошивка, скачанная из интернета.Затем его снова устанавливают в тюнер.

Для программирования микросхемы можно приобрести такой программатор примерно за 200 руб.

Здравствуйте. Я хочу задать один вопрос. Через мои руки прошло несколько рук. приемники dtv-t2. Из последних, d-color (разные модели), denn t202, world vision t40. И только этот world vision t40, несмотря на слабый тюнер, ограниченный функционал, дал отличную картинку! Все тюнеры были подключены к обычным КВ-телевизорам JVS, THOMSON.Остальные тюнеры дают замыленное изображение, намного хуже, чем вышеупомянутый t40. С чем это связано, и можно ли это исправить? Выход HDMI не пробовал-сдох жк телевизор.

Admin 28.11.2017 17:27

Сергей, пробовали включить консоль и на ТВ PAL / SECAM? При полном удалении цвета остается “замыленность”?

Сергей 30.11.2017 21:34

Пробовал и PALSECAM, поигрался с разрешением, причем все имеющим хоть какое-то отношение к настройкам изображения, как в тюнере, так и в телевизоре.При уменьшении (удалении) цветопередачи сохраняется. Не могу сказать, что изображение между Т40 и другими приставками кардинально отличается, но оно существенное, видно сразу. Изображение на нем заметно четче и естественнее. Все приставки новые, ремонту не подвергались. В устройствах не разбирался (стоит ли?), Но думаю разницы в начинке посторонних не увижу.

Admin 01.12.2017 08:18

Сергей, похоже, начинка такая: World Vision T40 – процессор Mstar7816, DENN DDT202 – процессор MStar MSD7T01, процессор D-color DC1302HD MStar 7T01.Похоже, в новой линейке процессоров Мстар решили сэкономить на преобразовании цифрового видеосигнала в аналоговый. Поэтому что-то сделать нереально.

Сергей 12.03.2017 15:42

Да, я тоже думал об этом изначально. Но я надеялся, что на выходе ЦАП процессора будут какие-то фильтры, вносящие искажения. Спасибо за подробный ответ.

Admin 12.04.2017 13:19

Роман, проверил. Все идет куда надо. И ссылка на UART и ссылка на программатор нормально открываются, цена только немного изменилась.Попробуйте другой браузер или с другого компьютера. Возможно, у вас есть вирус, перехватывающий ссылки.

alex68 12.12.2017 21:03

можно ли использовать postal 3 для диагностики в режиме uart?

admin 12.12.2017 21:55

alex68, можно использовать любой UART с питанием 3,3 вольта. Насчет программатора postal 3 – не знаю, скорее всего можно.

Самая частая неисправность цифровых телевизионных приставок – это выход из строя блока питания. В этом случае очень хорошо, если модель приставки была с внешним переходником, купил новый и смотри дальше! А если нет! А блок питания был встроен в саму приставку? Тогда придется отремонтировать или купить новый.Но, может быть, есть простой выход!

Здравствуйте, уважаемые читатели! В этой статье я хочу поделиться одним простым методом ремонта, который может выполнить любой, кто умеет обращаться с отверткой и паяльником! И необязательно виртуозно осваивать эти инструменты.

Ничего сверхсложного в области ремонта электроники тоже не скажу, это удел профессионалов. Напротив, я постараюсь описать все так, чтобы даже неспециалист мог справиться и исправить эту проблему.

Сразу хочу сказать, что этот способ подходит не для всех моделей приставок, а для многих, так как они часто делаются по очень похожей схеме для этого корпуса. Все будет на конкретном примере консоли от компании D-Color, а именно модели DC1401HD. Итак, разобравшись в этой «высокой технологии», вы сможете самостоятельно отремонтировать свою приставку для цифрового телевидения.

Ремонт консоли своими руками

Что является признаком того, что отказал блок питания, а не что-либо еще в консоли? Если подключенная к розетке приставка не подает признаков жизни, ни цифровой индикатор, ни светодиод на передней панели не горит, то с вероятностью 99% причина в блоке питания.

Если при этом уже истек гарантийный срок, то можно смело делать разборку. Как говорится, опытные мастера «Вскрытие покажут». Думаю, вы поймете эту часть работы без подробного описания, просто будьте осторожны, обычно два винта на задней стенке, а иногда можно также отпустить и открыть верхнюю крышку по бокам. Пластиковые защелки по бокам и снизу удерживают переднюю панель, а сама плата также крепится винтами к нижней части корпуса и в области разъемов на задней стенке корпуса.

Итак, приставка разобрана, шнур питания тоже снят с разъема, он больше не нужен. На дне корпуса видны следы «пожара», оставившего перегоревший блок питания.

П.С. Блок питания здесь не отдельный блок, как можно догадаться по названию, а та часть платы, на которой расположены радиоэлементы, обеспечивающие необходимое напряжение питания приставки.

Какая переделка

Обозначу общую картину, а для тех, кто уже немного разбирается в радиотехнике, этого будет достаточно, чтобы схватить основу идеи и повторить ее.Итак, схема питания этой консоли выдает только одно напряжение – 5 вольт. Поскольку эта схема сгорела и ремонт может оказаться непрактичным (с точки зрения стоимости радиодеталей и ремонта), это простое решение. Замените внутренний источник питания на внешний. Это не очень сложно!

На фото выше желтой рамкой выделен участок БП, вышедший из строя. Плата уже отмыта, поэтому следов горения не видно. Кстати – среди ремонтников выражение «сгорел» не всегда означает буквальное горение с обугливанием и другими подобными проявлениями, это означает лишь отказ радиодеталей.

Для нашего ремонта вам понадобится внешний блок питания с выходным напряжением 5 вольт и способный обеспечить ток 1,5 или выше 2 ампер. Теперь их можно полностью купить и недорого, но, возможно, у вас есть аналогичный, например, неиспользованное зарядное устройство от планшета или смартфона.

При наличии подходящего адаптера остается найти нужную точку на плате консоли и, соблюдая полярность, подать на нее напряжение от внешнего источника питания.Все! Остается проложить и закрепить провод, а можно устроить разъемное соединение, как вам больше нравится. Думаю, основа понятна, переходим к деталям.

Немного ознакомления со схемой питания приставки

Очень мало основ для тех, кто не в теме, чтобы можно было разобраться. Обратите внимание на фото. Нажмите, чтобы увеличить.

Если блок питания короткий, он состоит из:

Первичная «горячая» часть называется горячей, потому что она опасна и подключена к сети с напряжением 220 вольт.Учтите, что даже после отключения от розетки на какое-то время там идет заряд, способный доставить брр .. 😯 дискомфорт, если туда залезть. Но в нашем случае туда лезть не надо и к розетке подключать тоже не будем.
Вторичная часть – Есть сейф, есть гальваническая развязка от сети. В приведенном выше примере в точках, указанных на фото, напряжение всего 5 вольт поступает с выпрямительного диода.

Приступаем к делу

В купленном внешнем блоке питания (не менее 1.5 ампер, 5 Вольт), откусите вилку, зачистите концы проводов и определите полярность их пайки: положительный к выводу диода, на той стороне, где на нем нарисована полоска, и отрицательный на общем шина – корпус USB-порта будет для этого удобным местом. Если вы не умеете определять полярность, смотрите дополнительные материалы в конце статьи.

Подключаем новый блок питания в сеть, выводим из дежурного режима, проверяем что у нас.

Все ОК! Осталось уложить и закрепить провод, чтобы случайно не выдернуть, сложить все стопкой и использовать. В итоге это будет выглядеть так.

Если нужны идеи как прикрутить провод к приставке? Как определить полярность без прибора? Или как припаять провод снизу платы? – Тогда здесь и далее называются эти дополнительные материалы.

Процессор: STi7105
Оперативная память: 256 МБ
Флэш-память: 128 МБ
Операционная система: linux 2.6,35
Файловые системы: FAT16 / 32, NFS, Ext2, Ext3
Режимы видео: 1080i, 1080p, 720p, 576p, 480p, PAL, NTSC
Поддерживаемое ПО промежуточного слоя: SmartLabs; CTI TVE; Портал IPTV; Cubiware CubiTV
Поддерживаемый VoD: Espial-Kasenna, Bitband, ARRIS (C-COR), Live555

Что делать, если сразу после включения приставки индикатор питания горит или мигает красно-зеленым (желтым) цветом?

Телевизионные приставки

напряжением 5В комплектуются дешевыми китайскими блоками питания, которые в зависимости от интенсивности эксплуатации выходят из строя через год или даже раньше.Рекомендую на ночь вынимать блок питания из розетки и когда приставкой никто не пользуется, это продлит блок питания и сам срок жизни приставки. Признаком того, что блок питания консоли вышел из строя, будет желтый (красно-зеленый) индикатор питания на лицевой стороне, который загорится или начнет мигать сразу после подачи питания. Также на телевизоре не будет изображения. Если приставка еще на гарантии, вы можете обратиться в гарантийный отдел по месту покупки и заменить неисправный 5V 1.Блок питания 5А с новым. Но если гарантия уже закончилась, и нет возможности купить новый блок питания, то вы можете отремонтировать блок питания самостоятельно. Чаще всего достаточно заменить сглаживающий конденсатор 470мкФ х 10В на выходе блока питания.

Что делать, если через 20-30 минут нормальной работы индикатор питания загорелся красно-зеленым (желтым) цветом?

AT iPTV боксов HD mini с серийными номерами 30819xxxxxxx – 30823xxxxxxx есть более серьезный дефект.Выглядит это так: приставка нормально работает минут 20-30, а после «прогрева» изображение пропадает и индикатор «Power» тоже горит желтым цветом. В процессе диагностики данной неисправности была выявлена связь между появлением дефекта и температурным режимом насадки. Если приставка чем-то накрыта сверху, приставка выходит из строя быстрее, а при охлаждении наоборот – работает намного дольше (несколько часов).

Разобрав приставку, и взяв фен на паяльной станции с выставленной температурой 100 °, стал греть плату локальными участками.И когда я продул фен по центру доски, изображение сразу исчезло, и надпись «Power» стала желтой. Таким образом, было локализовано место на плате, где находился неисправный компонент. Потом, охладив морозилку и прогревая паяльником отдельные компоненты, начал икать бракованный. И вскоре его нашли. Как вы думаете, что это за компонент? Правильно, это конденсатор. Его позиция с номером «C75» имеет емкость 10 мкФ. Этот конденсатор имел утечку и при нагревании менял свое сопротивление, как термистор.На фото ниже показано, где на плате находится этот конденсатор:

Итак, чтобы вернуть консоль к жизни, нужно заменить этот SMD конденсатор. Я обычно паяю и паяю SMD компоненты с помощью паяльника, это быстрее и удобнее, но вы также можете заменить этот SMD компонент на паяльник. Кстати, на фото выше конденсатор уже заменен. Теперь приставка STB работает нормально и не выключается после нагрева. Вот так конденсатор копейки может испортить репутацию как производителя, так и его партнеров.А какие недоработки в консолях IPTV HD mini встречались? Напишите в комментариях.

Типичные неисправности ресиверов DVB T2. Ремонт приставки цифрового телевидения

Если цифровая консоль DVB-T2 перестала работать для приема необходимого цифрового ТВ, то в некоторых случаях вы можете решить проблему самостоятельно. В этой статье мы опишем наиболее частые проблемы, возникающие при работе цифровых консолей. Вы также можете определить, возникли ли проблемы при просмотре по дефекту самой консоли или корпуса в антенне или телевизоре.

Префикс

не включается

Это одна из самых распространенных поломок основных цифровых консолей. Проявляется, как правило, в двух вариантах: приемник вообще не подает признаков жизни или горит красный дежурный режим, но в рабочий режим не переходит. Большинство ресиверов начинают работать сразу после включения розетки и не требуют включения с пульта ДУ. Если этого не произошло – то, скорее всего, у вас невосстановленный блок питания.

Блок питания – слабое место в любой технике, и цифровые приставки не исключение. Может выйти из строя БП – в этом случае на приставке вообще не горит индикатор и устройство никак не реагирует на подключение к сети 220В. Но часто бывает, что блок питания выдает низкое напряжение или ток. В этом случае тюнер «пытается включиться» подая какие-то признаки жизни, но в рабочий режим не переключается.

Решение проблемы: Если блок питания внешний (как на картинке), то решить эту проблему несложно и самостоятельно.Блоки питания обычно стандартные и взаимозаменяемые даже разных моделей и производителей. Достаточно просто убедиться, что новый БП выдает напряжение 5В и имеет такую же вилку на конце провода, что и старый. Приобрести его можно в специализированных магазинах по продаже антенного оборудования. В большинстве случаев вы можете попросить продавца подключить блок питания к вашему приемнику и убедиться, что проблема решена.

Сложнее, если блок питания встроен в приставку. Характерной особенностью внутреннего блока питания является обычная вилка на конце провода.При этом провод питания не отключается от самой консоли, как в случае с внешним вариантом. В этом случае для ремонта лучше всего обратиться в сервисный центр.

Образ виснет вскоре после включения консоли

Дефект встречается довольно редко, но при его обнаружении ремонт ресивера чаще всего оказывается нецелесообразным. Явный признак такой неисправности: появление искажения изображения и «зависания» картинки, которое проявляется через 5-20 минут после включения цифрового тюнера , после чего проблема не исчезает.Подобные симптомы возникают при слабом сигнале от антенны, но в последнем случае искажение изображения не имеет четкой связи с длительностью работы приемника DVB-T2.

Проблема может быть в том же блоке питания или в перегреве процессора. Если блок питания внешний – можно попробовать подключить другой БП. Если нет, то дело уже в самом процессоре и ремонт изделия в этом случае нецелесообразен.

Инструкция по ремонту цифрового ТВ Reflect Digaital

Конденсаторы:

1 – проблемы с изображением на AV выходе (нет изображения, помехи в изображении), лепит звук.
8 – не запускается – зависает при загрузке; Появляется заставка, а потом снова синий экран. В этом случае емкость при измерении может соответствовать номинальной (конденсатор с низким ESR).
9 – не включается – изображения нет вообще
13 – вроде тоже тормозит
14 – тормозит картинку, изображение суетится.
15 – то же, что и 14, но 14 важнее.
«Не ловить каналы» – кварц между C13 – C15

Конденсаторы в блоке питания:

Эти два контейнера влияют на производительность блока питания.БП либо вообще не работает (напряжение на розетке 0В) либо выдает низкое напряжение 1,7В.
Вместимость 2 набухает – видно внутренности или снизу.

Измерение напряжения:

1. Выходной БП – 5 В
2. AMS1117 – выход 1,8 В, если такого значения нет – переходите к пункту 3
3. Должно быть 3,3 В, если такой проблемы в конденсаторе нет. рядом или в самом AS11D
4. Там должно быть 1,34 В, но даже если так много, то проблема скорее всего в конденсаторе – лучше поменять.В этом случае узлы 2 и 3 показывают нормальные значения напряжения. Это тот случай, когда ресивер начинает загружаться и окончательно не может это сделать – проблема в конденсаторе узла 4. AS11D в этом узле тоже не исключен, но вероятность его неисправности очень мала, по сравнению с вероятностью плохая емкость.
Наибольшее количество неисправностей связано с резервуарами 8 и 9 (см. 1 фото). Если даже проблема не в них, то меняем их в качестве профилактики.

Парк аналоговых телевизоров неохотно уступает место цифровой технике, постепенно занимая «вторые» места – на кухне, в шкафах, гаражах мастерских и т. Д.Одновременно с ними передаются приставки-декодеры DVB-T2. Достоинства последнего мы уже успели оценить, некоторые владельцы оценили недостатки – довольно низкую надежность этих устройств. Как правило, одним из самых слабых мест такого рода оборудования является импульсный блок питания – в большинстве случаев выход из строя происходит из-за неисправности блока питания, а неисправность БП может повлечь за собой такие серьезные последствия, что ремонт устройства будет невозможно. И все же на примере двух приставок приема цифрового ТВ здесь будет рассмотрена возможность самостоятельного ремонта.Первый аппарат – ТВК 3101. При включении изображение было сильное искажение, периодически полностью пропадало. Через несколько дней приставка начала отключаться через несколько секунд после появления на экране логотипа производителя.

Второе устройство – приставка ORIEL 740. Это устройство не реагирует на команды с пульта, индикатор еле помечается красным.

После вскрытия упаковочных ящиков выяснилось, что конденсаторы вторичных электролитических фильтров в обоих случаях вздуты.

Следует учитывать, что при работе с приставкой следует соблюдать особую осторожность – выпрямитель первичного источника питания преобразует переменное напряжение 220 вольт на постоянное значение 300 вольт, и этот потенциал остается на выводах высоковольтных электролитических конденсаторы некоторое время после отключения питания – до нескольких десятков секунд. На рисунках они расположены между импульсными трансформаторами и вилками сетевых шнуров. Перед работой с монтажной платой эти конденсаторы необходимо замкнуть через резистор сопротивлением 51-62 кОм.

Оба вышедших из строя конденсатора оказались практически одинаковыми – 1000 мкФ, 10 В. На картинке изображен один из них. То, что крышка у него практически не деформируется, не стоит давать ни малейшей уверенности в плате детали – даже если какая-то часть бака сохранилась, такая деталь будет иметь большой ток утечки, что недопустимо. . При замене конденсаторов на такое же рабочее напряжение или на немного большее, как на картинке – вместо 10-вольтовой части показано 16-вольтовое, и с такими же габаритами.Конечно, неисправные детали нужно менять на новые, а не бывшие в употреблении – иначе в скором времени ремонт придется повторить.

После замены включите приставку – индикатор горит ярко, устройство будет реагировать на команду пульта ДУ, изображение стабильное. Но на этом ремонт еще не закончен …

На плате остались следы флюса – паяльная паста, канифоль … по такому покрытию токи высокой частоты можно довольно легко пропускать там, где это будет .В результате мы можем получить нестабильное изображение, помехи и т. Д. N1 Поэтому осторожно мою карту ватным тампоном, смоченным спиртом или ацетоном. После этой чистки протрите плату сухой ватной палочкой

Устанавливаем плату на место, проверяем – работает.

Теперь собираем приставку полностью и еще раз проверяем работоспособность.

Аналогично проверьте второй прибор – прибор исправен, ремонт завершен.

В заключение добавлю, что качество питания антенного усилителя Также сильно влияет на работу приставки. Таким образом, при недостаточной емкости фильтрующего конденсатора сигнал пропадает – были случаи полного исчезновения каналов второго мультиплексора. Чтобы распознать неисправность антенны bp, достаточно заменить ее источником постоянного тока напряжением 9-12 вольт (например, батарейка кронового типа или батарейка от компьютера без перебоев).Если качество приема улучшается, то следует заменить блок питания антенны на хорошо исправный.

Так как схем в свободном доступе на них нет и видимо не будет производителей в молчании или отписок о сертифицированных центрах, у которых есть лицензия на ремонт бренда. 1. Ресивер не включается; Светодиод мигает либо тускло горит, либо совсем не горит – подаем 5 вольт с внешнего источника (с выходным током не менее 1,5 Ампер) на выходной конденсатор БП, соблюдая полярность, смотрим запускается ли приемник, если Итак, тогда отремонтируйте блок питания.Чаще всего требуется замена конденсатора БП, устанавливаем новый 1000 мкФ 16 В, хотя чаще около 1000 мкФ 10 В 2. 5 вольт есть, приемник не запускается – проверяем вторичные преобразователи мощности (пластины с индукторами рядом ), измерительные катушки индуктивности 3,3 1, 8 1,15 вольт, при отсутствии смены микросхемы информацию на «табличках» можно найти на сайтах типа монитора и тд. 3. При наличии напряжений на всех стабилизаторах, а также в случаях надписей ASH, циклических перезагрузок, зависаний при загрузке и т. Д.П. (прошивка Flare) – перепрошивка микросхемы Flash 2Q32 Flash 4. Не ловить каналы – сбросить настройки до заводских, перепроверить, поменять кварцевый резонатор в тюнере (если есть), предварительно убедившись в исправности антенны . Если не поможет, скорее всего проблема в микросхеме тюнера, демодуляторе или процессоре, ремонт нецелесообразен, особенно непрофессионалу, в яме … не спешите менять прошивку, в этом случае можно получить ненужное проблемы на голову, без опыта часто приводит к программисту.5. Нет цвета на аналоговом выходе – поменяйте кварц возле процессора. 6. Изображение тянется и дергается, цвет искажается – поменять конденсатор, расположенный на задней стенке возле аналоговых выходов. 7. Сигнал через аналоговый выход отсутствует, но через HDMI шнур в порядке, гнездо также чаще всего связано с выгоранием выходов аналоговых сигналов от процессора при отсутствии буферных защитных элементов схемы. Если есть буферные элементы (чаще устанавливаются на звуковые каналы) – проверьте их исправность.Если таковые отсутствуют, то либо просмотр через HDMI, либо дак, ну или замена процессора … Не подключайте приставку к ТВ во включенном состоянии! 8. Ресивер выключается сам – посмотрите в меню в дополнительных настройках Пункт отвечающий за таймер сна, или отключение при простое, может называться по другому! 9. При попытке обновить прошивку из эфира ресивер зависает – оставьте его на полчаса, ресивер, не найдя обновления, перезапустится и продолжит работать в обычном режиме.10. Ресивер перезагружается при попытке поиска каналов или установке флешки – скорее всего, дело в вторичных преобразователях «пластинки» и качество их обвязки желательно хорошим вольтметром и осциллографом.

Как настроить цифровое телевидение DVB-T2. Цифровое ТВ. Телевизионные стандарты вещания DVB-T2, DVB-S2 и DVB-C T2

Когда дело доходит до покупки нового телевизора, большинство людей обращает внимание только на качество передаваемого изображения, а также на технические характеристики, от которых оно зависит.Цена устройства тоже немаловажна. Но наличие или отсутствие цифрового тюнера, а также его тип и количество мало кого интересуют. Не многие обращают на это внимание. В итоге, когда появляется желание подключиться и смотреть DTV или бесплатно, возникают проблемы и приходится тратиться на покупку тюнера DVB-T2 отдельно.

Сегодня мы рассмотрим, что такое цифровой тюнер, каким он может быть и как он работает. Это позволит более внимательно подойти к выбору нового телевизора и решить для себя, нужно ли вам такое устройство, встроенное в телевизор, или нет.Причем, как уже было сказано, цифровой тюнер всегда можно купить отдельно.

Что такое DTV T2

Прежде чем рассматривать особенности и типы тюнеров, которые существуют сегодня в телевизорах, необходимо понять, что в принципе это устройство и для чего оно необходимо. Цифровой тюнер – это приемник или, как его еще называют, декодер, который позволяет ТВ напрямую принимать сигналы различных типов вещания и расшифровывать их.

Многие новые модели телевизоров уже имеют встроенный цифровой ресивер T2.Кроме того, есть поды, в которых присутствуют сразу два тюнера – Т2 и S2. Узнать, какой именно тип устройства встроено в ваш телевизор, вы можете, ознакомившись с его характеристиками. Если у вас есть встроенный декодер, принимающий сигнал другого формата, необходимый тюнер всегда можно приобрести отдельно.

Внешние тюнеры пользуются большой популярностью, так как не у многих россиян есть возможность потратить большие деньги на покупку нового телевизора, а такая приставка позволяет расширить возможности имеющегося устройства.Наиболее популярны приставки формата T2, которые позволяют подключать и смотреть основные цифровые телеканалы, а также приставка DVB-S2. Его покупают на тот случай, если решили установить антенну спутникового ТВ, а в телевизоре нет декодера этого типа.

Стандарты вещания

Как уже упоминалось, тюнер, встроенный в телевизор, может принимать один или несколько сигналов другого формата вещания. Рассмотрим самые распространенные варианты.

DVB-T.Такой приемник может принимать цифровой телевизионный сигнал, который передает изображение более высокого уровня качества и четкости. Для его подключения понадобится обычная ТВ-антенна.
DVB-T2. Это второе поколение декодеров DVB-T, которое отличается от предшественника увеличенной полосой пропускания канала, более высокими характеристиками сигнала и своей архитектурой. На территории России в основном используется этот формат сигнала DTV. Принять его через декодер DVB-T невозможно, поэтому эти форматы несовместимы.
DVB-C. Очень популярный формат, способный дешифровать сигнал цифрового кабельного телевидения. Чтобы начать пользоваться, необходимо вставить карту провайдера в соответствующий разъем.
DVB-S. С его помощью вы можете напрямую подключить спутниковую антенну к телевизору.
DVB-S2. Как и T2, S2 – второе поколение приемников DVB-S. S и S2 тоже несовместимы, поэтому для приема сигнала этого типа нужен соответствующий декодер. Этот формат отличается увеличенной полосой пропускания канала и использованием новых типов модуляции.

При покупке телевизора следует обращать особое внимание на маркировку. Итак, вы можете увидеть надпись DVB-T2 / S2. Это означает, что телевизор обяжет принимать как основные, так и спутниковые цифровые каналы.

Характеристики DVB-S2 и DVB-T2

Встроенный цифровой тюнер спутникового телевидения имеет определенные особенности. Чтобы смотреть бесплатные доступные телеканалы, вы не только подключите спутниковую антенну напрямую к телевизору. Также потребуется дополнительно приобрести модуль.

Дело в том, что без него вы не сможете просматривать закодированные каналы, а только те, которые полностью открыты. Это связано с тем, что компании, занимающиеся производством таких телевизоров, особо не задумываются об этом. К тому же поменять прошивку или ввести код будет невозможно. Продаваемые у нас внешние спутниковые тюнеры имеют прошивку, в которую уже вписаны все необходимые коды.

Оборудование для цифрового телевидения – это то, что можно купить в нашем магазине.Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большинство наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет-магазина действует система скидок, которая рассчитывается автоматически по присвоенному вам номеру купона.
Все оборудование проходит предпродажную подготовку, а именно установлена последняя версия ПО на спутниковые и основные консоли. Все приемники проверены на работоспособность.
Наша компания занимается доставкой оборудования как по Москве, так и по всей России.С большинством курьерских служб доставки заключаются договора о сниженной цене доставки.
В нашем интернет-магазине вы можете найти практически любое оборудование, которое может вам понадобиться для приема спутникового и необходимого телевидения. Мы постарались сделать процесс оформления заказа удобным для всех, если вы планируете заказывать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование. Если вы идете выбирать оборудование для приема спутникового ТВ, то вам следует перейти на вкладку Меню «Спутниковое ТВ», если для приема основного или кабельного ТВ, то «Эфирное телевидение» i.t.d. Если у вас возникли вопросы при оформлении заказа, вы можете воспользоваться онлайн-чатом, который находится на каждой странице интернет-магазина, или заказать обратный звонок.
Надеемся, что в интернет-магазине цифрового ТВ Вы сможете потратить минимальное количество времени на заказ желаемого оборудования.

Еще в детстве, живя в деревне, я всегда старался настроить телевизор на хороший прием большого количества каналов. Единственный вариант, который я понял для себя, из этих попыток выше – это антенна, тем лучше качество каналов и тем больше их количество.Но высота мачты для антенны имеет предел. Поэтому всегда часть каналов показывалась хорошо, часть показывалась не очень, а часть вообще не показывалась. Сейчас живя в городе проблем с количеством и качеством телеканалов при условии, что вы их не испытываете, но, посещая село, иногда хочется включить телевизор, переключая каналы, выбирая интересную программу. Но в деревне время течет медленнее и современные технологии приходят с квитанцией, а иногда и вовсе не приходят.

В связи с этим было решено открыть в селе как можно больше телеканалов. Для начала предлагаю рассмотреть, какие сегодня есть варианты, чтобы получить качественный сигнал и картинки в телевизоре:

1 Кабельное телевидение – телевидение, в котором сигнал подается через телевизионный кабель, который напрямую подключается к каждому телевизору

Плюсы: качественный телевизор.

Минусы: абонентская плата, доступна только в крупных городах.

2 Спутниковое телевидение. Спутниковое телевидение транслируется с помощью спутника, «подвешенного» на околоземной орбите. Сигнал принимается телезрителями на индивидуальную антенну-«тарелку».

Плюсы: качественный телевизор.

Минусы: стоимость оборудования, абонентская плата.

3 Essential TV . Essential TV распределяет сигнал с помощью наземных ретрансляторов, чтобы принять этот сигнал и использовать антенну.

Плюсы: минимальная стоимость.

Минусы: Часто низкий уровень сигнала, шоу и качество каналов зависят от погоды, удаленности от башни, высоты мачты и т. Д.

Вы все еще можете сказать, что телеканалы можно смотреть через Интернет, но в этой статье я хотел бы поговорить о просмотре каналов без использования компьютера / ноутбука и тем более Интернета.

Из всех описанных способов мне подошло только использование спутникового ТВ, но потратиться на покупку оборудования, а потом еще не захотелось платить абонентскую плату. Покопавшись в интернете нашел альтернативный метод Essential Digital TV .Суть цифрового телевидения в следующем – передача телевизионного изображения и звука происходит с помощью цифрового кодирования видеосигнала и звукового сигнала по цифровым каналам. Цифровое кодирование, в отличие от аналогового, обеспечивает доставку сигнала с минимальными потерями, так как изображение и звук не подвержены влиянию внешних факторов (помех). Из нюансов использования цифрового телевидения отмечу следующее – у телеканала в цифровом телевидении есть две позиции, либо будет работать в хорошем качестве, ни с кем не работать вообще.В отличие от аналогового ТВ, здесь нет пограничного состояния и помех, единственное исключение, если канал имеет очень плохое качество связи, он может замедляться, отключаться и снова включаться, чтобы избежать этого, чтобы использовать другую антенну, поднять существующую выше или повернуть к телевизору.

Что нужно для просмотра цифрового телевидения:

ТВ антенна;

ТВ или телевизионная приставка (телеприставка) с тюнером DVB-T2. (Это DVB-T2, устаревший DVB-T не подходит), поддержка стандарта сжатия видео MPEG4 и режима Multiple Plp.

Не нужно покупать дополнительную антенну, достаточно использовать антенну для аналогового сигнала. Но самой антенны мало, для просмотра цифрового ТВ требуется тюнер DVB-T2 (в некоторых современных телевизорах такая приставка не нужна, т.к. она встроена в ТВ, эту информацию можно получить из документации к ТВ. или на сайте производителя, что считается таким случаем.). Приставки стоят не дорого в среднем от 1500 до 2000 рублей. К тому же кроме этой консоли ничего покупать не нужно.Еще одним преимуществом является отсутствие необходимости платить абонентскую плату за необходимое цифровое телевидение.

Важно отметить, что цифровое телевидение позволяет просматривать ограниченное количество каналов, на момент написания их было 20 (возможно, меньше в зависимости от региона проживания).

Цифровое телевидение не настраивается по принципу – чем выше подняли, тем больше поймали. Вы можете настроить только эти 20 каналов, плюс вы можете добавить больше аналоговых каналов, которые ловит ваша антенна (если такая функция имеет DVB-T2 или ваш телевизор).Узнать больше о количестве каналов и возможности использования цифрового телевидения в вашем регионе можно по телефону горячей линии РТРС: 8-800-220-20-02 (звонок по России бесплатный) или на сайте: www. rtres.rf.

Итак, предлагаю перейти к практике от теории. В моем случае использовалась обычная телевизионная антенна, которая была очень популярна 15 лет назад. На этой антенне мне удалось поймать около 3 аналоговых каналов в хорошем качестве, 2 в удовлетворительном и пара каналов появлялась в плохом качестве при хорошей погоде.

Приобрел приставку DVB-T2. Что касается выбора приставок, то голову не стал ломать, потому что технически все они как две капли воды. У большинства из них есть два выхода тюльпан (у некоторых SCART) и HDMI, есть разъем USB для просмотра содержимого USB носителя. У меня сложилось впечатление, что все они сделаны на одной китайской фабрике, только снабжены разными коробками и этикетками. При покупке обратите внимание на панель управления приставкой, так как вы будете постоянно ими пользоваться (переключать каналы, делать громкость тише, выше и т. Д.)).

Я подключил антенну к приставке DVB-T2, а она использует ее с тюльпаном (обычно идет в комплекте с приставкой) подключенным к телевизору.

Тюльпаны RCA для видеосигнала и стереозвука. Желтый – для видеосигнала, белый – для моносигнала или левого канала стереофонического двухканального аудиосигнала, красный – для правого канала стереофонического двухканального аудиосигнала.

Сразу оговорюсь, подключил к морально устаревшему телевизору кинескоп, поэтому выбрал тюльпан-кабель, если у вас жидкокристаллический или плазменный телевизор с выходом HDMI, то следует подключить кабель HDMI (его необходимо приобретать отдельно), т.к. качество изображения будет значительно выше.

Переключил телевизор в режим AV и попал в консольный интерфейс DVB-T2. Настройка консоли требует минимум усилий, все настройки по умолчанию удовлетворят большинство пользователей. Главное, что нужно сделать, это настроить каналы. Для этого зашел в меню поиска каналов и выбрал поиск автомобилей.

Через несколько минут приставка DVB-T2 нашла те же 20 каналов + 3 радиостанции. Но через несколько дней с 11 до 20 канал пропал, на сайте РТРС.ru Я видел, что вышки, к которым я был подключен, не поддерживают 2 мультиплекса (от 11 до 20 каналов), а то, что они проработали пару дней, скорее всего были тестами. В итоге для просмотра всех 20 каналов приобрел качественную «крепкую» антенну. Видео-тесты ниже.

ANT-T2-MAX Видео тестирования антенны

Для того, чтобы разобраться в возможностях и настройках данной консоли, предлагаю фото каждого из пунктов меню (прошу прощения за фото низкого качества).

Цифровая приставка

, как я уже писал ранее, умеет проигрывать файлы с флешек.Для этого вставьте USB-устройство в консоль, перейдите в меню, выберите «USB» – «Мультимедиа», выберите воспроизводимый формат (музыка, картинки, видео).

Кроме того, цифровые приставки имеют возможность записывать изображение с телевизора на флешку. Для этого достаточно на панели управления приставки DVB-T2 нажать кнопку «REC», после чего устройство будет записано на USB.

Если резюмировать, меня очень порадовало качество и количество цифровых телеканалов (конечно можно и больше каналов, но не все сразу).На мой взгляд, для глубин, дач, поселков, поселков, где люди не готовы потратить 10 000 рублей на покупку спутникового ТВ + оплатить абонентскую плату, считаю этот вариант целесообразным.

Бесплатные цифровые каналы становятся новой нормой, предоставляя уникальные по качеству услуги. CTV уверенно ходит по стране, охватывая не только Москву, но и многие другие крупные районы. А все потому, что век современных технологий предполагает наиболее рациональное и грамотное использование инновационных технических средств.Например, передача звукового образа с использованием программирования цифрового сигнала на определенных цифровых частотах. При этом качество передается на высшем уровне, абсолютно не подвергаясь разного рода помехам. За счет расширения полосы пропускания появилась вероятность просмотра большего количества программ самой разной тематики. Точные списки указаны для каждого отдельного региона, который охватывает федеральное вещание CETTV, но теперь вы можете подключиться к самому современному телевидению, с каждым сезоном улучшая ваши услуги.

Для бесплатного просмотра основных каналов на территории Московской области необходимо приобрести и установить индивидуальную антенну DMV. Домашний телевизор обязательно должен быть оснащен цифровым тюнером DVB-T2 (стандарт цифрового телевидения). Для более старых моделей вам необходимо купить консоль, поддерживающую сжатие видео MPEG 4, а также режим Multiple Plp. После этого достаточно профессионально подключить оборудование и настроить основные каналы DVB-T2, которые транслируются с Останкинского телевидения.Зона покрытия сегодня составляет почти 95% Московской области.

Упорядоченный список частот каналов предназначен для максимального упрощения настройки, включая старые модели телевизоров без HD. Сегодня открытые цифровые каналы транслируются без абонентской платы, помимо первого из второго и третьего мультиплексов с возможностью просмотра по 10 программ в каждом, сейчас их уже 20. Стоит помнить, что оборудование первого поколения формата DVB-T не поддерживает новый стандарт, он был официально отключен в начале 2015 года.Имея в своем распоряжении антенну Essential и тюнер DVB-T2, вы можете легко подключить большой пакет новостных, развлекательных, спортивных, музыкальных программ.

Логотип канала	Название	комната	Частота	Жанр	Формат видео	Аудио формат
Первый мультиплексный цифровой эфирный телевизор
	30	546 МГц	Федеральный	MPEG4.	MPEG2.
	30	546 МГц	Федеральный	MPEG4.	MPEG2.
	30	546 МГц	Спорт	MPEG4.	MPEG2.
	30	546 МГц	Федеральный	MPEG4.	MPEG2.
	Петербург – 5 канал	30	546 МГц	Федеральный	MPEG4.	MPEG2.
	30	546 МГц	Федеральный	MPEG4.	MPEG2.
	30	546 МГц	новости	MPEG4.	MPEG2.
	30	546 МГц	Детский	MPEG4.	MPEG2.
	30	546 МГц	Общественное телевидение России	MPEG4.	MPEG2.
	30	546 МГц	Федеральный	MPEG4.	MPEG2.
	30	546 МГц	Радио	–	MPEG2.
	30	546 МГц	Радио	–	MPEG2.
	30	546 МГц	Радио	–	MPEG2.
Второй мультиплексный цифровой эфирный телевизор
	24	498 МГц	Федеральный	MPEG4.	MPEG2.
	24	498 МГц	Религия	MPEG4.	MPEG2.
	24	498 МГц	Развлекательные	MPEG4.	MPEG2.
	24	498 МГц	Развлекательные	MPEG4.	MPEG2.
	TV3.	24	498 МГц	Развлекательные	MPEG4.	MPEG2.
	24	498 МГц	Развлекательные	MPEG4.	MPEG2.
	24	498 МГц	Военно-патриотический канал	MPEG4.	MPEG2.
	24	498 МГц	Канал CIS	MPEG4.	MPEG2.
	24	498 МГц	Фильмы	MPEG4.	MPEG2.
	Муз ТВ	24	498 МГц	Музыка	MPEG4.	MPEG2.
Третий мультиплексный цифровой эфирный телевизор Официально он не запущен, поэтому список каналов отображается на отдельной странице с расписанием вещания.

Информация получена из открытых источников и актуальна на начало 2020 года. По мере изменения сетки данные будут обновляться.

Статья 37. Эротические издания

Закон РФ от 27.12.1991 N 2124-1 (Ред. От 13.07.2015)
«О средствах массовой информации»

Распространение выпусков специализированных радио- и эротических телематограмм без кодирования сигнала допускается только с С 23 часов до 4 часов по местному времени, если иное не установлено местной администрацией.

В средствах массовой информации, специализирующихся на репортажах и материалах эротического характера, для целей настоящего Закона – периодическое издание или программа, которые в целом и систематически эксплуатируют интерес к сексу.

Розничная торговля средствами массовой информации, специализирующимися на сообщениях и материалах эротического характера, разрешается только в запечатанных прозрачных упаковках и в специально предназначенных для этого помещениях, местонахождение которых определяется местной администрацией.

Мастера нашей компании подключают и настраивают бесплатных телеканалов Аналоговое и цифровое эфирное телевидение, транслируемое российским телеканалом и сетью вещания от Останкинского телевидения.Подключение и настройка производится на телевизорах и телевизионных приемниках – тюнерах (приставках) основного ТВ. Поддерживаются все регионы Москвы и ближайшие районы Подмосковья. Для удобства пользователей организованы.

Essential TV. Как смотреть бесплатные телеканалы.

На территорию Москвы и Московской области с Останкино ТВ Башни, РТР рТРС.РФ Передача БЕСПЛАТНЫХ телеканалов эфирного телевидения : 19 аналоговых и три пакета цифровых телеканалов (10 каналов в каждый пакет), что позволяет принимать без абонентской платы на отдельный номер или уличную программу Российского телевидения.В качестве приемной антенны можно использовать даже кусок провода длиной один или два метра. Вещание ведется в диапазоне метровых и дециметровых волн, передаваемых по телеканалам можно смотреть бесплатно.

Предлагаемый Вашему вниманию список частот бесплатных телеканалов эфирного телевидения призван упростить настройку телевизора. Указание частоты вещания конкретного канала ускоряет настройку телевизоров при отсутствии автоматической сортировки телеканалов.А также позволяет настраивать телеканалы на старые модели телевизоров, у которых в результате поддержания параметров схемы некорректно работает система автоматической регулировки инчче АРЧ.

В таблице указаны аналоговые частоты, необходимые для просмотра бесплатных телеканалов На телевизоре.

Изначально цифровое вещание вела компания rTRS.RF в системе DVB-T. В некоторых регионах он все еще работает, но вскоре будет окончательно вытеснен трансляцией на новую систему цифрового вещания DVB-T2, которая принята в качестве стандарта.Телеграммы и консоли, выпущенные с тюнером DVB-T, не позволяют смотреть телепрограммы в новой системе эфирного телевещания и работать не будут.

Сколько каналов показывает цифровая приставка 2019

Сколько каналов показывает цифровая приставка Essential TV DVB-T2?
Используя эфирную цифровую консоль, вы можете настроить три мультиплекса: РТРС-1, РТРС-2 и РТРС-3 по десять каналов в каждом, а также 12 каналов четвертого мультиплекса, всего сорок два.Итак, список бесплатных цифровых эфирных телеканалов Москвы и Московской области состоит из трех пакетов по десять каналов в каждом и пакета из двенадцати каналов.

Первый мультиплекс цифрового телевидения России РТРС-1

IN первый мультиплекс Включен набор из 10 бесплатных телеканалов, вещание которых производится на частоте 30-го канала 546 МГц с использованием системы цифрового эфирного телевидения DVB-T2.
Московское эфирное телевидение можно скачать на нашем сайте.

Второй мультиплекс цифрового телевидения России РТРС-2

В секундном мультиплексе Набор телевизионных каналов, взятых на 24-м частотном канале 498 МГц в системе DVB-T2. В отличие от телевизионных программ, включенных в первый мультиплекс , включенных во второй мультиплекс , телеканалов не являются обязательными для бесплатного распространения операторами спутникового и кабельного телевидения.

Третий мультиплекс цифрового телевидения России РТРР-3

Третий мультиплекс Ether в 2019 году. Третий мультиплекс Цифровое эфирное телевидение передается в тестовом режиме на свободной частоте 34 телевизионного канала, который до этого транслировался в устаревшей системе цифрового телевидения DVB-T. Десять позиций цифрового пакета распределяются между создателями телепрограмм, которые делят время вещания. Среди них основные телеканалы высокой четкости – IQ HD и HD LIFE.

телеканал охота и рыбалка. Драйв телеканал

При автоматическом сканировании диапазонов цифрового эфирного телевидения, в дополнение к описанным выше, 12 программ находятся на частоте 562 кГц: 10 каналов первого мультиплекса, а также телеканалов охоты и рыбалки и управляют телеканалом .
Иногда эти 12 телеканалов называют четвертым мультиплексом в Москве. Качество передаваемого сигнала четвертых каналов мультиплексирования намного хуже, чем на первых трех: 8к вместо 32к, а уровень сигнала почти вдвое меньше. Поэтому воспроизведение канала происходит в худшем качестве и с блеклым изображением. Первые десять каналов после автонастройки можно удалить.

И оставим следующие два канала, потому что сегодня цифровые каналы частоты 562кГц – единственная возможность бесплатного просмотра популярного телеканала для охотников и рыболовов «Охота и рыбалка», а также телеканала «Драйв» для любителей автомобили и автомобильный спорт.
При выборе приемной антенны для необходимого цифрового телевидения следует ориентироваться на приемлемое качество приема этих самых слабых телеканалов охота, рыбалка и вождение.

Что делать, если на телевизоре пропали цифровые каналы

Почему пропадает цифровых каналов На настроенном телевизоре? В настоящее время, когда эфирное цифровое телевидение только начинает осваивать российские просторы, вопрос об исчезновении одного, нескольких каналов или целого десятка – мультиплекса иногда ставится перед всеми владельцами цифровых эфирных ресиверов.
Почему и куда пропадают цифровые телеканалы, точно знает российская телерадиовещательная сеть RTP, которая меняет параметры вещания.
Чтобы пропущенные каналы снова появлялись на ваших приемниках, вам следует повторно автоматически или вручную выполнить поиск каналов на внешнем основном приемнике или на телевизоре со встроенным цифровым приемником основных каналов DVB-T2.

Цифровое телевидение в Московской области Зона покрытия DVB-T2 2019

Зона покрытия цифрового телевидения Московской области формата DVB-T2 в ближайшее время составит 100%.Для этого проводится реконструкция или строительство новых релейных станций. Около тридцати таких объектов, снятых с телебашни, усиливают и передают телевизионный сигнал, обеспечивая покрытие пригорода эфирным цифровым сигналом. Карта цифрового телевидения в зоне действия Московской области Представлено на официальном сайте WWW.RTRS.RF, на февраль 2018 года в Москве и Московской области установлены передатчики цифрового вещательного телевидения:

Москва, Останкино-РТРС -1 546 МГц, вещание; РТРС-2 498 МГц, вещание.
Московская область, Волоколамск- РТРС-1 778 МГц, вещает; РТРС-2 754 МГц, режим ожидания.
Московская область, г. Зарайск- РТРС-1 778 МГц, вещает; РТРС-2 770 МГц, режим ожидания.
Московская область, Шатура- РТРС-1 730 МГц, вещает; РТРС-2 754 МГц, вещание.
Москва, Бутово.
Московская область, Истринский район, Давыдовское – РТРС-1 546 МГц, построено; РТРС-2 498 МГц, построен.
Московская область, Рузский район, Моравьев
Московская область, Наро-Фоминский район, г. Белуглинг- РТРС-1 546 МГц, построено; РТРС-2 498 МГц, построено.
Москва, ОАО «Троицкий», Рогово-РТРС-1 546 МГц, построено; РТРС-2 498 МГц, построено.
Московская область, г. Чехов
Московская область, Ступинский район, Алфимово
Московская область, Воскресенский район, Богатищево-РТРС-1 546 МГц, построено; РТРС-2770 МГц, построен.
Московская область, Орехово-Зуевский район, Ликино – Дулево
Московская область, Щелковский район, Петровское-РТРС-1 546 МГц, построено; РТРС-2770 МГц, построен.
Московская область, Сергиево-Посадский район, Мишутино
Московская область, Дмитровский район, магистрант – РТРС-1 546 МГц, построен; РТРС-2770 МГц, построен.
Московская область, Дмитровский район, г. Новосилов- РТРС-1 546 МГц, построено; РТРС-2 754 МГц, построен.
Московская область, Можайский район, Ояково-РТРС-1 778 МГц, построено; РТРС-2 754 МГц, построен.
Московская область, Шаховский р-н, жилой массив РТРС-1 778 МГц, построен; РТРС-2 754 МГц, построен.
Московская область, г. Ступино-РТРС-1 778 МГц, построено; РТРС-2770 МГц, построен.
Московская область, озера – РТРС-1 778 МГц, построено; РТРС-2770 МГц, построен.
Московская область, Егорьевский район, Кузьминки- РТРС-1 730 МГц, построено; РТРС-2 754 МГц, построен.
Московская область, г. Серпухов- РТРС-1 546 МГц, построено; РТРС-2770 МГц, построен.
Московская область, Клин-РТРС-1 778 МГц, построено; РТРС-2 754 МГц, построен.

Ответы на вопросы по бесплатному телевидению

Изображение двухкомнатной антенны

У нас ТВ два, как будто он в 3D режиме, настраивать не можем.

Film Изображение появляется при просмотре аналогового телевидения, когда антенна принимает прямые и отраженные сигналы от телебашни. Отраженный от многоэтажки Сигнал приходит с небольшой задержкой, что при его возникновении приводит к эффекту босса.Необходимо применить антенну с хорошей диаграммой ориентации, лучше всего внешнюю и наилучшим образом сориентировать ее к телевидению.

Erisson 43ulea99t2Sm TV не находит ни одного канала DVB-T

Не могу смотреть каналы через DVB, купил отдельную антенну, включил автопоиск, ни одного канала не находит, уже регион сменил с Россия на Германию, и ручной поиск. Что делать? 30.10.2018, г. Москва, р-н Чертаново.

Для настройки основных цифровых каналов на вашем телевизоре, как и на любом другом телевизоре, вы должны, не меняя страну пребывания, установить в меню цифровые (наземные) каналы DVB-T2, подключить собственную внешнюю антенну и включить автоматический режим. -тюнинг.
Существенны два момента: для просмотра бесплатных телеканалов одновременно на нескольких телевизорах необходимо подключиться к специальному разветвителю – разветвителю, который распределяет входной телевизионный сигнал с антенны на несколько выходов друг от друга. Любой разветвитель, или как говорят «краб», ослабляет уровень телевизионного сигнала. На этом, возможно, потребуется установить специальный, который питается от электрической розетки. Чтобы получить изображение наилучшего качества, антенный усилитель следует разместить в непосредственной близости от антенны.

Этот вопрос сейчас очень актуален, потому что в этом году в России обещают отключить аналоговое телевидение.
Не стоит этого бояться, вы можете настроить цифровое телевидение на приставку DVB-T2. Как настроить – включение автоматического поиска программ. Причем приемную антенну менять не нужно, прием радиоволн можно осуществлять на уже установленный и ориентированный аналог. Если вы не хотите избавиться от тяжелой и громоздкой старой антенны и вместо того, чтобы брать и настраивать цифровое телевидение на небольшой диапазон DMW.

% PDF-1.5 % 540 0 obj> эндобдж xref 540 90 0000000016 00000 н. 0000003243 00000 н. 0000003476 00000 н. 0000002142 00000 п. 0000003637 00000 н. 0000003841 00000 н. 0000004096 00000 н. 0000005053 00000 н. 0000005089 00000 н. 0000005271 00000 н. 0000005348 00000 п. 0000006303 00000 н. 0000007270 00000 н. 0000008238 00000 п. 0000009085 00000 н. 0000009967 00000 н. 0000010926 00000 п. 0000011106 00000 п. 0000011986 00000 п. 0000012481 00000 п. 0000012992 00000 п. 0000013183 00000 п. 0000014132 00000 п. 0000015014 00000 п. 0000017707 00000 п. 0000017897 00000 п. 0000018051 00000 п. 0000018785 00000 п. 0000028061 00000 п. 0000028221 00000 п. 0000029134 00000 п. 0000044202 00000 п. 0000044259 00000 п. 0000044367 00000 п. 0000044454 00000 п. 0000044646 00000 п. 0000044742 00000 п. 0000044900 00000 п. 0000045133 00000 п. 0000045297 00000 п. 0000045468 00000 п. 0000045631 00000 п. 0000045735 00000 п. 0000045852 00000 п. 0000046027 00000 п. 0000046130 00000 н. 0000046293 00000 п. 0000046441 00000 п. 0000046531 00000 п. 0000046635 00000 п. 0000046803 00000 п. 0000046897 00000 п. 0000046993 00000 п. 0000047132 00000 п. 0000047235 00000 п. 0000047341 00000 п. 0000047440 00000 п. 0000047540 00000 п. 0000047679 00000 п. 0000047817 00000 п. 0000047949 00000 п. 0000048066 00000 п. 0000048178 00000 п. 0000048306 00000 п. 0000048438 00000 п. 0000048598 00000 н. 0000048691 00000 п. 0000048817 00000 п. 0000048985 00000 п. 0000049078 00000 п. 0000049193 00000 п. 0000049328 00000 п. 0000049445 00000 п. 0000049582 00000 п. 0000049717 00000 п. 0000049838 00000 п. 0000049965 00000 н. 0000050075 00000 п. 0000050224 00000 п. 0000050332 00000 п. 0000050443 00000 п. 0000050571 00000 п. 0000050717 00000 п. 0000050829 00000 п. 0000050946 00000 п. 0000051074 00000 п. 0000051207 00000 п. 0000051350 00000 п. 0000051493 00000 п. 0000051638 00000 п. трейлер ] >> startxref 0 %% EOF 543 0 obj> поток J # 8ubX + ‘

Вот он, отличный универсальный 4K-телевизор.Для тех, кого не устраивает Apple TV

В кругу любителей техники Apple сложился ошибочный стереотип относительно приставок и Smart-TV. Многие владельцы iPhone, iPad и Mac считают Apple TV неоспоримым эталоном, и уже не первый год на рынке появляются устройства Android, которые даже превосходят по возможностям телевизионные приставки под брендом Apple.

Конечно, устройства не смогут полностью вписаться в экосистему Apple, но действительно полезных общих фишек для iPhone, Mac и Apple TV не так много.При необходимости любой устаревший компьютер всегда можно превратить в приставку Apple.

Теперь предлагаю присмотреться к более доступному по цене аппарату с рядом ключевых преимуществ, который обязательно найдет своего покупателя. Товар китайской компании Mecool K5 продавался примерно за 4500 рублей. на AliExpress.

Что за зверь Mecool K5

Среди большого разнообразия приставок Android TV в последнее время начали выделяться так называемые «гибридные» приставки, сочетающие в себе интеллектуальные возможности и пару тюнеров для приема наземного сигнала.

Сначала пройдемся по характеристикам гаджета:

▸ ЦП: Четырехъядерный процессор ARM Cortex-A55 Amlogic S905X3

▸ Графический процессор: Mail-G31 MP2

▸ Оперативная память: 2 ГБ (опционально доступно 4 ГБ, но на Алиэкспресс такой модификации не нашел)

▸ Запоминающее устройство: 16 ГБ

▸ Беспроводные модули: Wi-Fi 2,4G / 5G IEEE 802,11 b / g / n / ac и Bluetooth 4.2

▸ LAN: Ethernet: 10 / 100M

▸ ТВ-тюнер: поддержка двух режимов DVB T2 + DVB S2

▸ Аудио / видео разъемы: HDMI 2.1, CVBS, S / PDIF

▸ Периферийные разъемы: слот для карт TF и microSD, 1x USB 2.0 и 1x USB 3.0

▸ ОС: Android 9.0

На верхней крышке находится физическая кнопка включения / выключения с ненавязчивой подсветкой.Передняя часть пуста. Нет ни часов, ни индикаторов ночной активности.

Параметры не самые выдающиеся и вполне стандартные для большинства современных Android TV боксов.

Комплект поставки Spartan

Китайцы давно перестали заваливать подарками при покупке, вместе с приставкой в коробке вы найдете:

▣ Адаптер питания 12В 1А

▣ Стандартный ИК-пульт с мультимедийными кнопками

▣ Инструкция на английском и китайском

Некоторые продавцы добавляют в коробку кабель HDMI, однако это почти всегда самый дешевый «шнур», который может мешать и быстро выходить из строя.Лучше один раз купить хороший дорогой HDMI, который переживет несколько таких ТВ-боксов.

Что может это «совместить»?

Я выбрал для родителей такой многофункциональный прибор не случайно. Обзорность цифрового ТВ T2 и спутникового DVB S2 ресивера незаменима для частного сектора с плохим и нестабильным интернетом.

Обычная ТВ-приставка, ориентированная только на онлайн-контент, большую часть времени будет бесполезна. При медленной скорости интернета вечером или при отключении сети приставка с возможностью подключения антенны всегда что-то покажет.

Итак, к одному устройству нужно подключить сеть (через Wi-Fi или LAN), кабель от «тарелки» и простую комнатную антенну, способную принимать наземные каналы T2.

Самый простой ИК-пульт без дополнительных функций

При первом запуске встречает не самый красивый интерфейс Android девятой версии. Это не «голая» система, а «лаунчер» среднего качества, предназначенный исключительно для запуска приложений.Здесь нет плиток с контентом, каналов просмотра или рекомендаций. А пользователям постарше такая красочная мозаика будет только мешать, отвлекая и рассеивая внимание.

При подключении съемного запоминающего устройства функция становится доступной. PVR … Система позволяет начать запись любого цифрового канала, если вам нужно отойти или даже включить канал с другого приемника на время записи. Таким образом, вы можете записывать трансляцию со спутника во время просмотра T2 и наоборот.

Приставка поддерживает воспроизведение контента в разрешении до до 4K со скоростью до 60 кадров в секунду … К сожалению, в самом трудоемком режиме ресурсов гаджета начинает не хватать. Вы по-прежнему можете воспроизводить 4K 60 кадров в секунду с накопителя, но когда вы получаете аналогичный поток по сети, приставка начинает нагреваться, снижать частоту процессора и пропускать кадры.

Вы можете получить честное 4K 30 кадров в секунду при воспроизведении с любого источника: даже с диска, даже по сети.При уменьшении разрешения до 2К проблем с воспроизведением вообще не будет.

Поддерживаются все современные кодеки и контейнеры, проблем с воспроизведением того или иного видео или аудио формата точно не возникнет. Есть поддержка HDR-контента при подключении к соответствующему телевизору.

Конечно, вы можете смотреть YouTube и самые современные стриминговые сервисы. Единственным исключением являются Apple TV + и Netflix, но при необходимости это можно исправить. Служба Apple работает в большинстве браузеров для телевизионных приставок, а у Netflix есть неофициальный клиент, который устанавливается на несертифицированные приставки.В обоих случаях придется мириться с костылями в виде неудобных элементов управления и ограничений по качеству картинки.

Просто знайте, эта коробка не для Apple TV + или Netflix.

Как работают операционная система и приложения

Грустный стартовый экран после первого запуска приставки

Пользователя встречает операционная система Android с довольно специфическим лаунчером, который выглядит во много раз хуже, чем тот же Android TV.«Холодный» запуск после полного выключения занимает 30-40 секунд, приставка выходит из спящего режима через несколько секунд.

На главном экране отображается время и погода, есть значки любимых приложений и пять больших ярлыков для стандартных предустановленных программ.

Первый значок в пользовательском разделе сразу намекает на главное преимущество Mecool K5 – это возможность смотреть кабельное, эфирное T2 или спутниковое ТВ. Для этого достаточно запустить приложение CTV и сканировать в необходимом диапазоне.Одна из опций программы позволяет автоматически запускать ее при включении приставки.

По количеству различных параметров приложения не уступает большинству современных тюнеров. Даже самые требовательные пользователи найдут все необходимые им опции. Спутники, транспондеры, поляризация, частота – все настраивается. Вы даже можете экспортировать и импортировать базу данных настроенных цифровых телеканалов, что сделает переход на другую приставку быстрым и безболезненным.

Дизайн стороннего магазина приложений во много раз лучше, чем у лаунчера

В операционной системе есть ограниченный Play Market , который не позволит вам установить любое понравившееся приложение, доступны только программы, разработчики которых заявили о поддержке ТВ боксов.Любой сторонний файловый менеджер или AptoideTV , который загружается из коробки.

В этой прошивке у пользователя есть доступ к рут-правам, но для большинства в этом нет необходимости. Базовых функций достаточно, но лишь немногие захотят «закончить напильником».

Стандартный набор приложений

Консоль поддерживает AFR ( с автоматической частотой кадров ). Это позволяет регулировать выходной сигнал в соответствии с частотой кадров воспроизводимого контента.Чип срабатывает через пару секунд после начала воспроизведения и переключает видеорежим.

Рабочие температуры гаджета 65-68 ° C, , под нагрузкой нагрев увеличивается до 75-77 ° C … 15-минутный троттлинг-тест показал вполне нормальные результаты. Устройство практически не снижало производительность чипа, а температурные показатели не взлетали до предела. Максимум составил 78 ° C .

Гаджет имеет пассивное охлаждение.С одной стороны, это способствует чрезмерному нагреву, а с другой – устройство абсолютно бесшумно и не раздражает в полной тишине.

Бережливая нестандартная конструкция может быть исправлена с помощью KODI

Конечно, этот гаджет не для игр. Здесь не самый производительный видеочип, всего 2 ГБ ОЗУ и слишком миниатюрные размеры корпуса. Это мешает нормальному охлаждению консоли. Да и модули DVB T2 / S2 поспособствуют дополнительному нагреву компонентов.

Приставка без проблем справляется со всеми предложенными мною сценариями воспроизведения. Сюда входит воспроизведение контента 4K с YouTube или через потоковые сервисы, работа с каналами HD IPTV и даже воспроизведение тяжелых 10-битных торрентов 4K.

Кому подходит этот ТВ бокс?

Как уже было сказано выше, приобрел приставку для родителей, живущих в частном секторе. Считаю таких покупателей чуть ли не основной целевой аудиторией подобных гаджетов.

При нестабильном интернет-соединении и низкой скорости соединения в часы пик приставка не должна превращаться в тыкву. Mecool K5 может скрасить такие пробелы в офлайне с помощью высококачественного наземного телевидения T2 или спутниковых каналов.

Главное, что приставка и оба приемника наземного сигнала спрятаны в одном боксе, и управление ими осуществляется через единый, пусть и не самый лучший интерфейс. Попробуйте объяснить родителям, как и когда переключать телевизионные входы между разными источниками сигнала, одновременно управляя тремя или четырьмя пультами дистанционного управления.

Вместо этого наземные и спутниковые каналы, подписки на потоковое вещание, YouTube и автономная коллекция загруженных видео будут доступны с одного устройства и одного пульта дистанционного управления.

В стандартном лаунчере настроен только верхний ряд иконок, подходит только самым нетребовательным пользователям

Более требовательным пользователям будет не хватать красивой оболочки вроде Android TV, пары дополнительных ГБ ОЗУ для более быстрой работы, голосового управления и воздушной мыши. Для последней возможности вам просто нужно купить подходящий пульт и настроить его в параметрах операционной системы.

По железу сразу поймете, что приставка – бодрый середняк без привычки сверхбыстрой работы.Основная задача таких устройств – потоковое видео или воспроизведение телетрансляции. Можно поиграть в простые игры, но длительную нагрузку аппарат не выдержит и начнет греться.

Если вам нужно только просматривать контент из разных источников и из сети, устройство отлично справится с этой задачей.

🛒 Купить Mecool K5 на AliExpress – от 4500 руб.

* Мы просто хотим, чтобы читатели получали более быстрый и легкий доступ к информации с другим многоязычным контентом, а не с информацией, доступной только на определенном языке.

* Мы всегда уважаем авторские права на контент автора и всегда включаем исходную ссылку на исходную статью. Если автор не согласен, просто оставьте отчет под статьей, статья будет отредактирована или удалена по запросу автор. Огромное спасибо! С наилучшими пожеланиями!

(PDF) Исследование радиочастотного профиля цифрового телевидения Индонезии DVB-T2 для городских районов

Бандунг и Джакарта города с R = 1 от 10-4 достигают SNR γ = 25 дБ и SNR γ =

25.5 дБ. Эти кривые затем используются в качестве базового сравнения для практических характеристик FER.

Бандунг и Джакарта без кодирования достигают показателей FER 10−2 при SNR γ = 33 дБ и SNR

γ = 33,2 дБ. Характеристики FER для Бандунга и Джакарты с R = 1/3 из 10-2 составляют

достигаются при SNR γ = 12,5 дБ и SNR γ = 13 дБ

V. ЗАКЛЮЧЕНИЕ

В этой статье представлены исследования OFDM из RF-профиля DVB-T2 Индонезия, чтобы оценить и получить производительность

в соответствии с окружающей средой в городских районах Индонезии.Моделирование каналов

, проведенное с NYUSIM в качестве имитатора каналов, для создания представителя PDP, представляющего

городских каналов на основе параметров окружающей среды городов Бандунг и Джакарта. такие

, как атмосферное давление, влажность, температура, осадки и листья, которые представляют естественные условия

городских районов в Индонезии. Модель канала DVB-T2 в Бандунге имеет 8 трактов со средним превышением задержки

и среднеквадратичным разбросом задержки 3810 нс и 21.36 нс. Модель канала DVB-T2 в Джакарте

имеет 8 трактов со средней избыточной задержкой и среднеквадратичным разбросом задержки 2,93 нс и 18,86 нс. Выход из строя

Полученные характеристики

, как ожидается, будут эталонными из OFDM для города Бандунг

и Джакарты. Проверка характеристик сбоев каналов DVB-T2 для городов Бандунг

и Джакарта была подтверждена с использованием системы CP-OFDM без кодирования канала (без кодирования)

по сравнению с использованием кодов повторения кодирования канала.Характеристики отключения при R = 1

в 10-4 в Бандунге в городе Джакарта получают, когда SN R = 25 дБ и SNR = 25,5 дБ,

и с канальным кодированием получается, когда SN R = 14 дБ и SNR = 14,5 дБ. , означают

, что может быть достигнуто разнообразие порядка 3. Производительность в BER Bandung City и Jakarta

City 10-4 достигается, когда SNR составляет 34 дБ, а SNR – 33,5 дБ. В производительности BER в

Бандунге и Джакарте с кодами повторения R = 1/3, полученными при SN R = 14.8 дБ и

SN R = 14,9 дБ. Характеристики FER 10-2 для цифрового ТВ DVB-T2 без кодирования с R = 1

в Бандунге и Джакарте достигаются с SN R = 33 дБ и SNR = 33,2 дБ. Характеристики FER

10-2 для цифрового телевидения DVB-T2 с канальным кодированием R = 1 / 3Bandung и

Jakarta City достигаются с SN R = 12 дБ и SN R = 12,2 дБ. Характеристики сбоев, которые были получены на основе моделируемого канала

, показывают, что характеристики канала

можно улучшить с помощью кодов повторения кодирования каналов.Характеристики FER DVB-T2

могут приближаться к кривой вероятности сбоя, когда система использует канальное кодирование. Использование кодирования каналов

с высокой скоростью кодирования R = 1/3 может улучшить рабочие характеристики. Кроме того,

основан на практических параметрах BER и FER DVB-T2, которые используют канальное кодирование для повышения эффективности энергопотребления

. Ожидается, что результаты моделирования каналов в этой статье

будут использоваться в качестве эталонов в экспериментах по моделированию каналов в городских районах Индонезии с использованием устройств

, таких как сигнализаторы каналов и универсальное программное обеспечение периферийных устройств радиосвязи (USRP).Кроме того, предлагаемый канал DVB-T2

может использоваться в качестве эталона для производства устройств STB

и реализации каналов DVB-T2 для индустрии телевизионных устройств.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

[1] Э. К. Анвар и М. Энг, Внедрение цифрового телевидения DVB-T2 Индонезия Введение в цифровое телевидение Индонезия,

no. 1, pp. 115, Oct, 2018.

[2] 3GPP, Сеть радиодоступа группы технической специализации; NR, мультиплексирование и канальное кодирование, 3GPP, Tech.

Rep., Декабрь 2017 г.

[3] Технические характеристики встроенного декодера приемника DVB-T2 для АСЕАН Дата: июнь 2014 г., т. 42. Июнь,

2014

[4] А. Ф. Молиш, БЕСПРОВОДНАЯ СВЯЗЬ, 2-е изд. Индия: Wiley Publishing, 2011.

[5] Д. В. Астути, Аналиса Симуласи Перформанси Пенггунаан Мультиплексирование с ортогональным частотным разделением каналов Pada

Система цифрового наземного видеовещания. J. Telekomun. дан Komput., т. 3, вып. 1, стр. 65, 2017

[6] N.Сувансухо и С. Промвонг, Экспериментальное исследование DVB-T2 в Таиланде, 20th Int. Comput. Sci. Англ.

конф. Умный Ubiquitos Comput. Knowledge, ICSEC 2016, стр. 712. Декабрь 2017 г.

[7] EM Alfaroby, NM Adriansyah и K. Anwar, Исследование модели каналов для сетей 5G Индонезии, в

2018 International Conference on Signals and Systems (ICSigSys ), Май 2018 г., стр. 125130.

[8] Э. Кристи, Р.П. Астути и К. Анвар, Модели канала 5G под влиянием листвы и их производительность

Evaluations, в Международной конференции по ИКТ для развития сельских районов (ICT- РуДев), окт.2018.

mighty-p / t2scan: небольшой инструмент сканирования каналов, который генерирует файлы DVB-T / T2 channels.conf

Это небольшой инструмент сканирования каналов, который генерирует файлы DVB-T / T2 channels.conf. ATSC также доступен, но не протестирован. Формат вывода по умолчанию – для vdr, но также поддерживаются другие форматы вывода.

t2scan основан на w_scan wirbel, который основан на старом инструменте “сканирования” из linuxtv-dvb-apps-1.1.0. См. Раздел «Авторские права» в конце этого файла.

Отличия:

t2scan против w_scan:

Упрощенное сканирование: сканирование происходит за один прогон, и NIT используется только для получения параметров текущего канала .Это проектное решение было принято, поскольку я заметил, что часто данные NIT, относящиеся к другим каналам, ненадежны для DVB-T / T2, что приводит к тому, что каналы не обнаруживаются или имеют неправильные идентификаторы, что приводит к неработающему EPG в vdr. Этот подход должен работать с большинством современных карт DVB-T / T2, поскольку они могут автоматически определять большинство параметров транспондера при настройке. Для DVB-S такой подход приведет к тому, что многие каналы не будут найдены, поэтому я удалил поддержку DVB-S (и -C).
Добавлен параметр для определения типа DVB-T для сканирования («-t1» только для DVB-T, «-t2» только для DVB-T2).Это значительно ускоряет сканирование, если пользователь знает, что в регионе пользователя используется только один тип DVB-T. Параметр скорости настройки («-t» в w_scan) был изменен на «-S».
Добавлен параметр для определения самого низкого канала для сканирования («-c») и самого высокого канала для сканирования («-C»). Это значительно ускоряет сканирование, если пользователь знает, какие каналы используются в регионе пользователя.
Только DVB-T / T2 (ATSC доступен, но не протестирован), поддержка DVB-C и DVB-S / S2 удалена.
Возможность сканирования других PLP ID, кроме PLP ID 0 для DVB-T2. Используйте параметр «-p», чтобы указать разделенный запятыми список идентификаторов PLP для сканирования (в указанном порядке). Специальное значение -1 автоматически определяет первый PLP. Существует механизм, позволяющий избежать повторного сканирования автоматически обнаруженных PLP и обновить PLP ID услуг, если один в дескрипторе доставки T2 автоматически обнаруженного PLP был неправильным. Значение по умолчанию для «-p» составляет -1,0,1 для большинства стран (для Австрии и Италии: -1,1,0; для России: -1,1,2,3).
Удалено несколько опций, стараясь сделать этот инструмент очень простым.

w_scan и сканирование:

данные начальной настройки не нужны, потому что сканирование без этих данных точно что должен делать такой диагностический прибор?
он автоматически определяет, какую карту DVB / ATSC использовать
гораздо больше форматов вывода, взаимодействующих с другим программным обеспечением dtv.

1 Корпус t2scan

1.1 Получение t2scan

Вы всегда можете получить последнюю версию со страницы проекта Github. https: // github.com / mighty-p / t2scan

Загрузите один из выпусков (https://github.com/mighty-p/t2scan/releases) или клонируйте последнее состояние: git clone https://github.com/mighty-p/t2scan

1.2 Использование цепочки инструментов autotools

Убедитесь, что вы находитесь в каталоге t2scan, и введите обычный

  ./конфигурировать
делать
сделать установку

ПРИМЕЧАНИЕ: Для компиляции необходимы актуальные заголовки dvb с поддержкой DVB API 5.3. необходимы. Если при настройке не удается пожаловаться на отсутствующие или старые заголовки DVB, запустите в исходном коде ядра ‘make headers_install’ (требуется ядро 2.6.29 или выше). По вашему выбору вы также можете обновить эти файлы вручную; они расположены в / usr / include / linux / dvb.

1.3 Использование цепочки инструментов cmake

Вы также можете использовать новую цепочку инструментов cmake, но имейте в виду – эта цепочка инструментов новое и экспериментальное в t2scan до сих пор. Он предназначен для использования как

сборка mkdir && сборка компакт-диска cmake .. делать сделать установку

ПРИМЕЧАНИЕ: cmake разрешает, как ./configure , префикс установки, определяемый пользователем.Используйте cmake -DCMAKE_INSTALL_PREFIX = .. . Если вы не перезаписываете CMAKE_INSTALL_PREFIX, w_scan будет установлен с префиксом = / usr.

2 Использование

Базовое использование

Одна из целей t2scan – сделать его максимально простым в использовании. Поэтому в большинстве регионов достаточно позвонить на t2scan без каких-либо параметров, и он найдет все доступные теле- и радиостанции, которые можно принимать: t2scan

Очевидно, вы можете сохранить результат в файле: t2scan> channels_new.конф

Я не рекомендую добавлять новые каналы прямо в файл channels.conf. t2scan может найти повторяющиеся каналы или каналы, которые вам не интересны. Поэтому я рекомендую копировать и вставлять только те каналы, которые вам нужны.

Фильтрация

Для ускорения сканирования есть несколько простых параметров фильтрации, которые можно использовать, если вы хотите сканировать только определенные каналы или если вы знаете, что (например) только DVB-T2 (и не DVB-T) используется в вашем регионе. .Некоторые примеры ниже:

Тип DVB-T ( -t ):
- Для сканирования только каналов DVB-T2: t2scan -t2
- Для сканирования только каналов DVB-T (но не DVB-T2): t2scan -t1
Список каналов ( -l ):
- Для сканирования только каналов 21, 24, 27: t2scan -l21,24,27
Минимальный и максимальный каналы ( -c / -C ):
- Для сканирования только каналов с 21 по 49: t2scan -c21 -C49
идентификаторов DVB-T2 PLP ( -p ):
- Для сканирования без фильтра идентификатора PLP (автоматически определяет первый канал PLP): t2scan -p-1
- Для сканирования идентификаторов PLP 0, 1 и 2: t2scan -p0,1,2

Опции вывода

Исключить зашифрованный ( -E ):
- Чтобы исключить зашифрованные службы из вывода: t2scan -E
Тип выхода ( -o ):
- Чтобы создать данные канала для xine (вместо vdr): t2scan -oxine
Отметить дубликаты ( -d ):
- Чтобы отметить повторяющиеся каналы и службы в выводе: t2scan -d
Вид услуг ( -с ):
- Для вывода только радиослужб: t2scan -sr
- Для включения ТВ, радио и других услуг в вывод: t2scan -stro

Обзор всех основных опций

Чтобы просмотреть все основные параметры t2scan, введите t2scan -h .

Дополнительные возможности

Существует также набор так называемых экспертных опций для покрытия некоторых редких случаев использования или для помощи в отладке в случае проблем. Вероятно, наиболее распространенными из них являются настройки страны и возможность установить другую карту DVB-T, как описано ниже. Чтобы увидеть все экспертные параметры, используйте t2scan -H .

Настройки страны

Обычно t2scan определяет вашу страну из настроек вашей системы и использует соответствующий список каналов (а для DVB-T2 также соответствующий PLP-ID) для сканирования.Однако могут быть некоторые крайние случаи, когда это не работает: например, ваша система может быть настроена для другой страны, чем та, в которой вы сейчас находитесь, или вы можете захотеть принимать каналы из соседней страны, и это не работает. с настройками по умолчанию (ПРИМЕЧАНИЕ: вы все равно можете попробовать настройки по умолчанию …). Используйте параметр -Y , чтобы переопределить страну, которая будет использоваться, и параметр -L , если вы хотите настроить список каналов вручную.

Использовать другую карту DVB-T

t2scan автоматически проверяет, какое оборудование DVB доступно в системе, и автоматически выбирает подходящий адаптер DVB-T (2) для использования.Если вы хотите отменить этот выбор, вы можете использовать параметр -a и указать номер адаптера. Это действительно может быть необходимо только в том случае, если у вас есть несколько адаптеров DVB-T (2) в системе и вы хотите, чтобы t2scan использовал один конкретный из них.

3 Авторские права

t2scan является программным обеспечением GPLv2, подробности см. В ЛИЦЕНЗИИ на прилагаемый файл.

4 Связь с автором

С автором можно связаться на vdr-портале (пользователь “mighty-p”). Также вы можете сообщить о проблемах на странице проекта Github: https: // github.com / mighty-p / t2scan

5 кредитов

“wirbel” Винфрид Келер для оригинального w_scan
“e9hack” Hartmut Birr для onid-patch (01.09.2006)
“моряк” передает свой Airstar2 для испытаний Wirbel
«Wicky» для тестирования с Airstar2 / Zarlink MT352 DVB-T
“килрой” для тестирования с Airstar2 / Zarlink MT352 DVB-T и Avermedia
«Фабрицио» для тестирования с Airstar2 / Zarlink MT352 DVB-T
Arturo Martinez за огромную кучу тестов на DVB-S / DVB-S2
Рольф Аренберг за выполнение тестов DVB-T / T2 и предложения по улучшению w_scan
“GTC” за предоставление патча для исправления кода тайм-аута настройки
Андреас Микула за сообщение о том, что Австрия использует PLP ID 1, и за помощь в отладке
“HelmutB” за то, что проинформировал меня об Австрии, использующей PLP ID 1, за тестирование и советы по поводу PLP ID.

Не включается приставка dvb t2: Ремонт приставки DVB-T2 своими руками

Цифровое телевидение ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Почему не включается цифровая приставка. Приставка для цифрового телевидения- ремонт который по силам не профессионалу

Ремонт приставки своими руками

В чём заключается переделка

Небольшое знакомство со схемой блока питания приставки

Переходим к делу

Каналы зависают или пропадает сигнал

Не показывает цифровое DVB-T2 телевидение и что с этим делать?

Проблема: просканировались и поймались не все каналы

Если телевизор вообще ничего не показывает

Приставка включена, но телевизор пишет “Нет сигнала”

Приставка пишет “Нет сервисов” автопоиск ничего не нашел

Картинка квадратиками “фризы”

При полохом качестве сигнала и картинки настраиваем антенну

В итоге мы получаем

Причины пропажи каналов

Почему показывают только 10 из 20 цифровых каналов?

причины, почему и что делать

Причины

Что делать

Техническая неисправность

Прошивка

Пульт управления

Когда в ремонте нет смысла

Итоги

Ремонт цифровой приставки-ресивера Oriel 750 DVB-T2

Самостоятельный ремонт телевизионной приставки

Ремонт цифровой приставки DVB-T2 без приборов

Ремонт цифровой приставки DVB-T2 с помощью мультиметра

Проверка импульсного блока питания

Проверка вторичных преобразователей напряжения

Reflect digital dvb t2 не включается

Типичные неисправности dvb t2 ресиверов. Ремонт приставки цифрового телевидения

Приставка не включается

Изображение зависает вскоре после включения приставки

Ремонт приставки ORIEL 415D (не включается)

Двб т2 не включается. Ремонт IPTV HD mini, когда Power горит красно-зеленым (желтым)

Комментарии:

Ремонт консоли своими руками

Какая переделка

Немного ознакомления со схемой питания приставки

Приступаем к делу

Что делать, если сразу после включения приставки индикатор питания горит или мигает красно-зеленым (желтым) цветом?

Что делать, если через 20-30 минут нормальной работы индикатор питания загорелся красно-зеленым (желтым) цветом?

Типичные неисправности ресиверов DVB T2. Ремонт приставки цифрового телевидения

не включается

Образ виснет вскоре после включения консоли

Как настроить цифровое телевидение DVB-T2. Цифровое ТВ. Телевизионные стандарты вещания DVB-T2, DVB-S2 и DVB-C T2

Что такое DTV T2

Стандарты вещания

Характеристики DVB-S2 и DVB-T2

ANT-T2-MAX Видео тестирования антенны

Статья 37. Эротические издания

Essential TV. Как смотреть бесплатные телеканалы.

Сколько каналов показывает цифровая приставка 2019

Первый мультиплекс цифрового телевидения России РТРС-1

Второй мультиплекс цифрового телевидения России РТРС-2

Третий мультиплекс цифрового телевидения России РТРР-3

телеканал охота и рыбалка. Драйв телеканал

Что делать, если на телевизоре пропали цифровые каналы

Цифровое телевидение в Московской области Зона покрытия DVB-T2 2019

Ответы на вопросы по бесплатному телевидению

Изображение двухкомнатной антенны

Erisson 43ulea99t2Sm TV не находит ни одного канала DVB-T

Вот он, отличный универсальный 4K-телевизор.Для тех, кого не устраивает Apple TV

Что за зверь Mecool K5

Комплект поставки Spartan

Что может это «совместить»?

Как работают операционная система и приложения

Кому подходит этот ТВ бокс?

(PDF) Исследование радиочастотного профиля цифрового телевидения Индонезии DVB-T2 для городских районов

mighty-p / t2scan: небольшой инструмент сканирования каналов, который генерирует файлы DVB-T / T2 channels.conf

1 Корпус t2scan

1.1 Получение t2scan

1.2 Использование цепочки инструментов autotools

1.3 Использование цепочки инструментов cmake

2 Использование

Базовое использование
