Недельный таймер: применение и принцип действия электронного реле времени

применение и принцип действия электронного реле времени

Таймеры встречаются в нашей жизни достаточно часто. Они представляют собой устройства, подающие сигналы через установленный временной промежуток. Во многих бытовых приборах (стиральных машинах, духовках, микроволновках) имеются счётчики, на которых можно установить время срабатывания в часах, минутах и секундах. Отдельной разновидностью является таймер недельный, также нашедший широкое применение в различной технике.

Область применения

По принципу действия недельный таймер (или реле времени) похож на все остальные аналогичные приборы с той лишь разницей, что запрограммированный в нём промежуток времени равен не нескольким минутам или часам, а семи дням.

Электронный таймер времени такого типа применяется в конструкциях для освещения:

• улиц;
• административных и промышленных зданий;
• рекламных щитов и баннеров;
• витрин магазинов.

Очень часто недельное реле времени встраивается в двигатели насосов и вентиляционных систем.

При весе чуть больше 150 грамм и потребляемой мощности порядка 5 Вт оно показывает достаточно точную работу с погрешностью, составляющей всего лишь 2 секунды в сутки.

Способность устройства самостоятельно включаться и выключаться в течение нескольких суток значительно упрощает и делает более удобным управление электротехникой в квартире. К примеру, при длительном отсутствии жильцов в доме такое реле обеспечит регулярное срабатывание системы автономного полива уличных растений, подачу воды и корма для домашних животных, периодическое включение света, телевизора, радио или музыки с целью предотвращения проникновения злоумышленников в дом.

Принцип действия

Таймер электронный является новой и более усовершенствованной версией электромеханического устройства.

Электронный прибор обладает рядом преимуществ в виде:

• компактного размера;
• высокой точности срабатывания;
• современного интерфейса;
• удобной настройки.

Что касается минусов такого прибора, то к ним следует отнести ограниченный срок службы аккумулятора, установленного внутри него. При выходе его из строя придётся либо искать такой же аккумулятор для замены, либо менять таймер целиком.

При отключении электроэнергии электронный таймер не перепрограммируется, а продолжает отсчитывать заданное время после появления напряжения. Это приводит к тому, что устройство может отключаться и включаться не вовремя.

Настраивание недельного таймера на определённый временной промежуток осуществляется достаточно просто. Для запуска настройки достаточно активировать соответствующую клавишу на корпусе. После этого посредством дополнительных кнопок нужно установить необходимый интервал в рамках семи дней и сохранить его. Если при указании параметров будет допущена ошибка или они окажутся неактуальными по истечении времени, тогда

запрограммированные показания можно легко сбросить, использовав для этого клавишу Reset.

Принцип работы электронного реле основывается на цифровых или аналоговых схемах. В них предусматривается зарядка и разрядка конденсатора и отсчёт конкретного числа импульсов.

В аналоговой схеме замыкание контактов приводит к возрастанию напряжения на конденсаторе. Специальный пороговый элемент контролирует это напряжение и сравнивает его со значением, указанным ранее. Когда эти два показателя совпадают, элемент передаёт сигнал о переключении таймера. Задержка времени регулируется изменением ёмкости конденсатора.

Цифровая схема работает от попадающего на блок питания напряжения. При этом запускается генератор, передающий импульсы на счётчик. Они будут поступать до того момента, пока не сравняются с показателем, запрограммированным в системе управления таймера. При их совпадении на выходной усилитель поступит сигнал о прекращении подачи импульсов. После того как напряжение с блока питания будет снято, таймер вернётся в своё начальное положение. Реле, работающие по цифровой схеме, отличаются более продолжительной задержкой времени. Она может составлять от доли секунды до нескольких часов.

Разновидности таймеров

Реле времени с запрограммированным недельным циклом могут быть выполнены в виде различных приборов. Выбор подходящей модели зависит от того, для чего конкретно нужен таймер.

Устройство в виде розетки является самым удобным и простым в эксплуатации, поскольку не подразумевает сложного монтажа. Такое реле просто нужно включить в обычную электрическую розетку, после чего произвести необходимые настройки. Однако его мощность имеет ограниченные значения от 3000 до 3500 Вт. При этом максимально допустимая нагрузка не должна быть более 16 А.

В реле времени в виде розетки с семидневным рабочим циклом может использоваться 140 различных программ. Они успешно производят включение и выключение электрических обогревателей, управляют обогревом гаража, аквариума и т. д. Также таймер-розетка может запускать полив растений, создавать эффект присутствия жильцов, включая в доме различные электронные приборы (радио, телевизор).

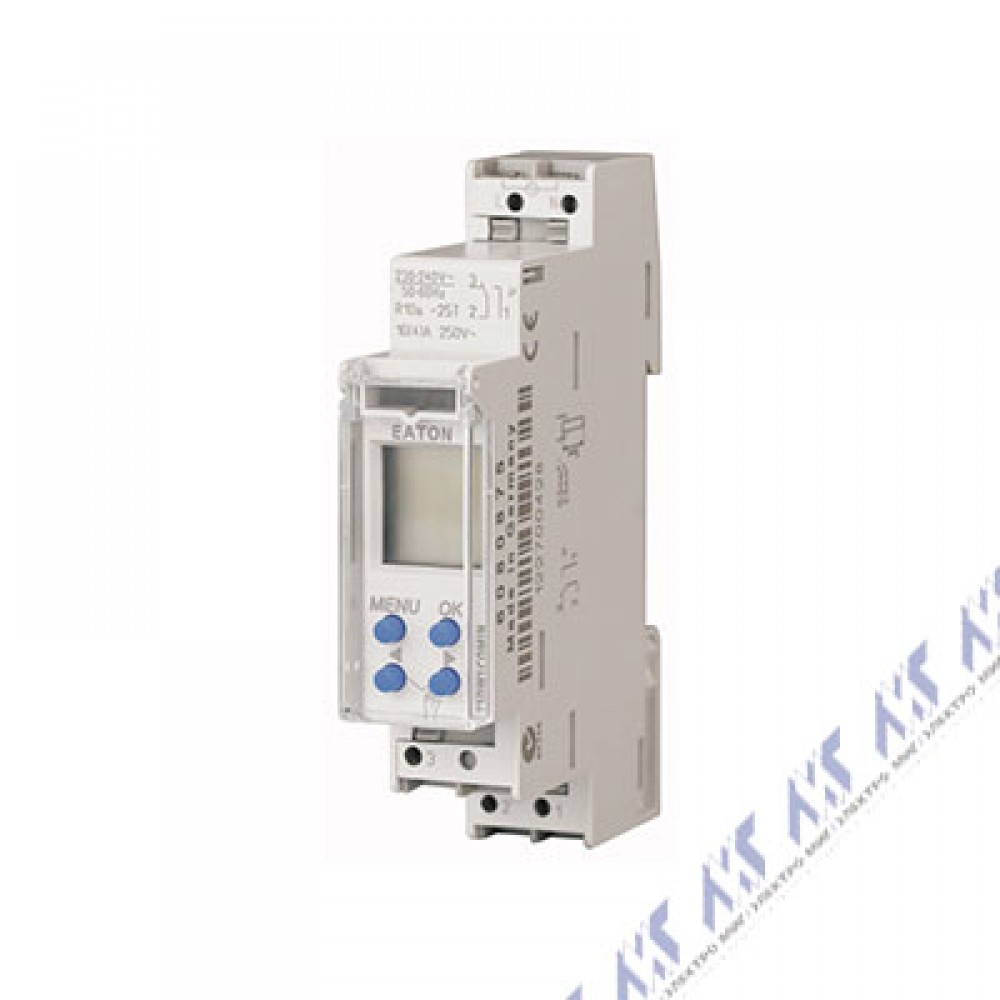

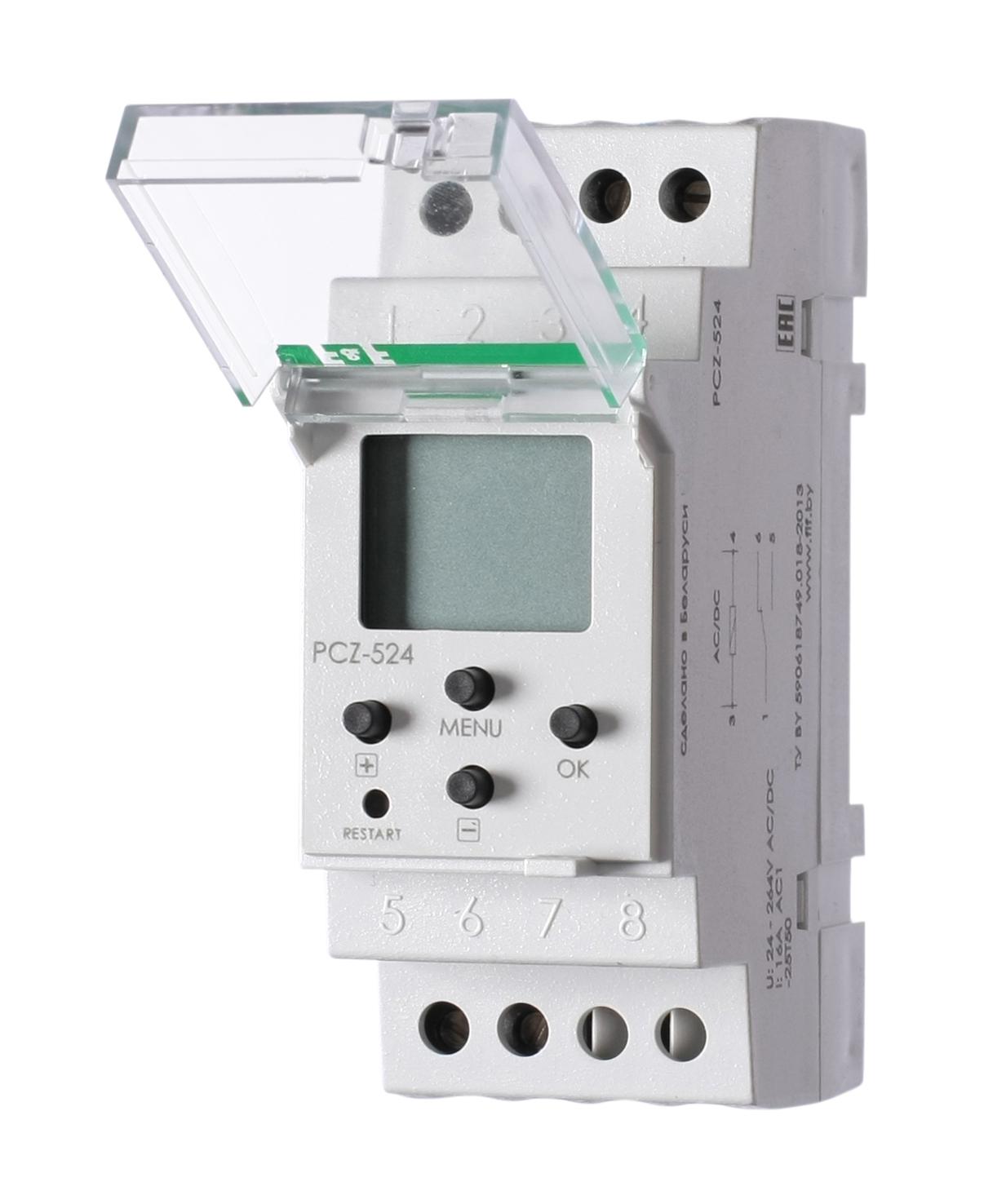

Прибор модульного типа требует установки на стандартную DIN-рейку

электрического распределительного щитка. Номинальный ток силовых контактов модульного устройства тоже не превосходит 16 А, однако спектр его функций намного больше, чем у розеточной модели. Чаще всего такая разновидность реле времени применяется для автоматизации работы крупного оборудования. Модульные таймеры управляют освещением улиц, торговых витрин, фасадов зданий, промышленных помещений, запускают работу различные насосы и вентиляторы.

Реле в виде модуля может эффективно функционировать в совокупности с магнитным пускателем — комбинированным устройством, запускающим и разгоняющим электродвигатели до номинальной скорости и обеспечивающим их непрерывную работу. Сочетание таймера и магнитного пускателя позволяет повысить коммутируемую мощность и управлять однофазными и трехфазными нагрузками.

Ещё одно отличие модульного реле от розеточного заключается в количестве каналов. Таймер в виде модуля способен управлять несколькими независимыми друг от друга цепями одновременно.

Недельный таймер AHC15A цифровой программируемый ( IMPULS )

В заданное время в выбранные дни недели осуществляет включения и выключения электрооборудования.

Устройство оснащено ЖК- дисплеем и для подключения нагрузки имеет 1 изолированный переключающий релейный контакт.

Таймер может успешно применяться в различных областях и сферах деятельности, к примеру полив растений, корм животных, выключение вентиляции в указанное время, включение по расписанию звонков в учебных заведениях и тд.



• · Удобное и простое программирование
• · Режимы : включения/выключения- 16 циклов, таймер с обратным отсчетом -18 циклов (включения/ автовыключения )
• · Управление – автоматическое и/или ручное
• · Монтаж на DIN-рейку



Технические характеристики

Характеристика			Значения
U питания, В			85 -270 AC/DC
Частота питающей сети, Гц			47-63
P потребляемая, Вт			8
Промежутки временных установок			0,1 с – 99 ч. 59 м
Корректность коммутации			±0,1% + 20 мс
Число каналов			15
Число сочетаний (конфигураций) на канал (вкл./выкл.)			8
Интервал t0рабочих, °С			-25…+55
t0 хранения, °С			-35…+80
Влажность			85% / 40°С
Сопротивление изоляции			>100MΩ / 500VDC
Размеры (Ш х В х Г), мм			85,8×156,2×56,8
Индикаторы приведения в действие реле нагрузки			в наличии
Уровень защищенности			ІР20
Исполнение (климат)			УХЛ4
Сохранение данных в памяти , лет, не менее			10
Вид  контактов каналов			нормально разомкнутые (NO)
Свойства выходных контактов
сos j	I maxпри U=250V AC	Pmax	I max  при U=4V DC
1,0	10A	2500VA	10A
0,4	4V	1000VA
Энергоресурс выходных контактов:  – механический запас  – электрический запас 10A 250V AC, раз, не меньше  – электрический запас 10A 24V DC, раз, не меньше  – электрический запас 4A 250V AC (сos j = 0,4 ), раз, не меньше			107 100 000 30 000 100 000
Команда «Старт»			замыкание контактов S1 и S2 минимально на 150 мс
Установка – DIN-рейка 35мм
Установка при монтаже для корректной работы – произвольное

RDC2-0041, Недельный таймер.

Планировщик событий по дням недели

То, что у вас уже есть, вы можете удалить в корзине.

Таймер позволяет управлять реле по расписанию в любой день недели. Расписание составляется в удобной форме в программе на ПК, и записывается в память таймера через порт USB. Реальное время таймера синхронизируется в системным временем персонального компьютера. В устройство встроена резервная батарея бесперебойного хода часов в течение года.

Примеры использования:

Управление электрическим обогревателем или теплыми полами. Обогреватель будет включаться в заданное время. Например – включение за час до прихода владельца и выключение поздно вечером, затем включение за полчаса до пробуждения и выключение в момент ухода на работу.

Автополив растений. Для регулярного увлажнения грунта на участке во время отпуска или командировки.

Аквариум: управление светом и подачей воздуха в аквариумах (например, таймер будет включать / отключать воздух в аквариуме каждые 2 часа).

Имитация присутствия: при долгом отсутствии хозяев дома таймер может имитировать эффект присутствия (к нескольким запрограммированным таймерам можно подключить разные нагрузки – светильники в комнатах, радиоприемник, телевизор и другие приборы, которые будут автоматически включаться и отключаться в заданное время).

Утреннее включение бытовых приборов: чайники, кофеварки, увлажнители воздуха… Можно использовать прибор в качестве будильника (подключив к таймеру любое электрооборудование: ТВ, магнитолу, радиоприемник, свет).

Освещение на улице или во дворе, по расписанию. С помощью таймера можно организовать использование электроприборов только в ночное время суток. В квартирах с многотарифным учетом электричества, что значительно сократит расходы на электроэнергию.

Освещением рекламных баннеров, щитов, фасадов зданий, уличных витрин магазинов.

Технические характеристики

Цикл работы – недельный (7 дней)
Шаг установки – 1 мин.
Количество ячеек в одном дне (on/off) – 32
Время автономной работы часов – 1 год.
Потребляемая мощность – не более 1 Вт
Напряжение питания DC – 5В
Настройка – USB ПК
Синхронизация часов – системное время ПК
Формат файла расписания – .txt
Размер платы мм – 50,8 x 50,8 x 10,0

Схема

Таймер собран на микроконтроллере STM32F042K6T6 с аппаратным USB. В качестве часов реального времени используется микросхема DS3231SN+. Это сверхточные RTC с интерфейсом I2C, ТСХО и внутренним резонатором. Расписание работы таймера записывается и хранится в энергонезависимой памяти емкостью 64Кбит M95640-WMN6P. Порт USB защищён USBLC6. Индикация времени и режимов работы выведена на четыре семисегментных светодиодных индикатора в SMD корпусах и светодиод.

Подключение

Управляющий выход таймера можно подключить двумя способами. Через оптопару обеспечивающую гальваническую развязку. Непосредственно с уровнями управляющего сигнала 3,3В или TTL 5В.

Схема включения с опторазвязкой. На примере одноканального релейного модуля RDC1-1RT.

Схема включения без опторазвязки.

Работа с программным обеспечением.

Все настройки таймера производятся с помощью специального ПО. Для корректной работы программы необходимо сначала подключить таймер к порту USB, а затем запустить оболочку RDC2-0041.

Если вы собираете таймер самостоятельно, то прошивать его нужно с помощью бесплатной утилиты DfuSeDemo. Инструкцию по прошивке найдете на github или нашем сайте в разделе документация.

Установка внутренних часов.

Установите в батарейный отсек элемент питания CR1220. Подключите устройство к порту USB и затем откройте программу настройки. В пункте меню «Сервис» наступите на строчку «Настройка времени».

Откроется окно синхронизации времени. В нём выберите часовой пояс, свой или тот в который вы захотите отправить устройство для установки. Установите галочку в чекбокс «Синхронизировать время с ПК» и нажмите кнопку «Применить». Микросхема RTC настроится на время ПК и на индикаторах таймера отобразится текущее время.

Расписание событий.

На главном поле программы выберите день недели. Затем переходите в пункт меню «Событие». Выберите «Создать». Откроется окно «Событие». Установите время события и выберите действие реле – «Отключено», «Включено». После нажатия кнопки «Применить» событие отобразится в выбранном дне недели. Минимальное время между событиями – 1 минута.

Затем переключайтесь на следующий день недели и заполняйте его событиями.

В каждом дне можно установить до 32 событий.

События можно редактировать, копировать и затем вставлять в другой день недели. Если нужно очистить расписание от всех событий нажмите «Удалить все события». При этом события удаляться только из расписания не из устройства. При необходимости можно сохранить расписание в формате .txt или загрузить сохранённое. Пункт меню «Файл». При необходимости можно внести изменения непосредственно в сохранённый файл и снова загрузить расписание в устройство.

Формат файла

После заполнения расписания событиями откройте пункт меню «Сервис» и «Загрузите все события в устройство». Отключайте устройство от USB. Таймер готов к работе!

Индикация

Кнопка с правой стороны от дисплея переключает индикатор в один из четырёх режимов отображения.
1. Показывает текущее время. Разделительная точка включается раз в секунду.
2. Показывает отсчет времени до начала следующего события. Разделительная точка быстро моргает. Если до начала события больше чем 99 часов на дисплее отображаются только часы, а вместо минут символ – h
3. Если расписание не заполнено на дисплее отображаются четыре прочерка.
4. Дисплей выключен.

Это открытый проект! Лицензия, под которой он распространяется – Creative Commons – Attribution – Share Alike license.

Таймеры программируемые недельные Энергия KG316T

Характеристики:

Название модели Таймер недельный KG316T ЭНЕРГИЯ

Артикул Е0402-0001

Номинальное напряжение AC, В 230

Частота сети, Гц 50 (60)

Номинальный ток нагрузки, А 25

Диапазон настройки 1мин – 168 часов (недельный)

Число программ управления вкл. /откл. 8

Погрешность отсчета временных интервалов, не более, с/сутки 0.5

Износостойкость механическая, не менее 10⁷ циклов В-О

Износостойкость электрическая, не менее 10⁶ циклов В-О

Потребляемая мощность, ВА 6

Условия эксплуатации, ⁰С от -25 до +55

Степень защиты IP20

Минимальная партия, шт. 1

Таймер REV 05163 3 Премиум механический недельный 3680 Вт, цена

Таймер REV 05163 3 Премиум механический недельный 3680 Вт   Механический недельный таймер REV Премиум 05163 3 надежен, при этом очень прост в установке и в использовании. Он имеет 84 переключателя-«лепестка», каждый из которых отвечает за свой двухчасовой отрезок на семидневной шкале. В те два часа, когда соответствующий «лепесток» включен, прибор будет работать. Таким образом, Вы можете настроить до 84-х включений прибора в неделю. При помощи данного таймера можн…

Читать далее

Максимальная мощность

3680 Вт

Минимальный интервал

120 мин.

Монтаж

На розетку

Напряжение

220 В

Принцип работы

Механический

Режимы работы

Недельный

Степень защиты ?

Классификация уровней защиты корпуса (оболочки) от воздействия различных негативных факторов, в частности воздействия влаги, прямого попадания воды, пыли, а также механического воздействия различных предметов. Указывается в виде маркировки с числами IP, где первое число характеризует защиту от механического воздействия, вторая – защиту от влаги.

IP20

Страна производства

Китай

Bosch | Недельный таймер | PLN-6TMW

Напряжение	230/115 В перем. тока, ±15 %, 50/60 Гц
Максимальная потребляемая мощность	30 Вт
Напряжение	24 В пост. тока, +15/-15 %
Максимальный ток	1 А
Частотная характеристика	от 20 Гц до 20 кГц (-3 дБ)
Коэффициент нелинейного искажения
Отношение сигнал/шум
Динамический диапазон	> 100 дБ
Линейный вход	1 шт.
Разъем	Симметричный разъем XLR
Чувствительность	1 В
Импеданс	> 5 кОм
Запас по уровню	> 25 дБ
Линейный выход	1 шт.
Разъем	Симметричный разъем XLR
Импеданс	> 100 Ом
Точность (без синхр.)	25 ºC: лучше, чем
Вход синхронизации	Нормально разомкнутый (NO), замыкание контакта синхронизируется с ближайшим часом
Разъем	MC 1,5/6-ST-3,5
Номинальное значение	100 В, 1 A, без напряжения

Цифровой программируемый недельный таймер AHC15A приобрести в Москвепо Москве

Общая информация

Программируемый цифровой недельный таймер AHC15A предназначен для автоматического включения и выключения электротехнического оборудования в заданное время в выбранные дни недели. Устройство имеет ЖК дисплей, 1 изолированный переключающий релейный контакт для коммутации нагрузки.



Отличительные особенности

• ЖК-дисплей
• Простое программирование
• Режим включения/выключения, включения/автовыключения, таймер с обратным отсчетом
• 16 циклов включения/выключения; 18 циклов включения/автовыключения
• Автоматическое/ручное управление
• Крепление на DIN-рейку

Скачать прайс лист на программируемый недельный таймер AHC15A

Вы можете программируемый недельный таймер AHC15A купить в нашем офисе за наличные или заказать с доставкой нажав кнопку.



Применение программируемого недельного таймера AHC15A

Модель AHC15A представляет собой таймер с цифровым заданием времени. Таймер широко применяется в быту, в учреждениях, на производстве, в технологических процессах.

• Подача звонков в школе по расписанию
• Полив растений
• Автоматическое кормление рыб, домашних животных
• Включение вентиляции после рабочего дня
• Включение потребителей электроэнергии по ночному тарифу



Технические характеристики

Модель	AHC15A
Точность хода часов	2 c/сутки (25°С)
Программируемое количество циклов	16 вкл/выкл , 18 вкл/автовыкл
Напряжение питания	180-250 В 50/60 Гц
Потребляемая мощность	<7. 5
Резерв встроенной батареи	> 3 лет
Крепление	На Din-рейку
Рабочая температура и влажность воздуха	-10…+50°С, 48-85%
Размеры (высота-ширина-глубина)	86 х 35 х 65 мм
Масса	130 г



Размеры



Документация для программируемого недельного таймера AHC15A

Программируемый недельный таймер AHC15A
Файл	Описание	Размер файла
AHC15A_user manual	Руководство пользователя для AHC15A	pdf 338 кБ

Общая
Диапазон времени:1мин…7дн	Материал корпуса:пластик
Ток нагрузки:<16А	Напряжение питания:220V AC
Индикация срабатывания:светодиодная	Способ монтажа:защелкой на Din-рейку
Габаритные размеры:86x35x65мм	Масса:130г
Рабочая температура:-10. ..+50°С

Оформление заказа

Заказать поставляемую нами продукцию можно позвонив по телефону 8(495) 661-72-81 или отправив Ваш заказ на электронную почту: [email protected] (обязательно указывайте контактный телефон для связи с Вами). Вам выставят счет на оплату, по которому заказанный товар будет зарезервирован на складе в течение 5 рабочих дней. Если в течение этого времени счет не оплачивается, то товар снимается с резерва. Также можно заказать продукцию через Интернет-магазин.

Оплата выставленного счета

Оплатить заказанный товар можно как безналичным расчетом, так и наличными при получении товара. При оплате за наличный расчет предоставляется полный комплект документов и кассовый чек на приобретаемые товары.

Получение оплаченного товара

Получение товара производится только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера). Для получения товара юридическими лицами необходим оригинал доверенности с круглой печатью (форма М-2) и паспорт получателя. Для получения товара физическими лицами необходимо предъявить квитанцию об оплате товара, если оплата производилась через банк. Оформление документов и получение товара производится в нашем офисе по адресу: г. Москва, ул. Шоссейный проезд, д.34. Схема проезда.

Доставка оплаченного товара

Доставка по Москве и Московской области осуществляется курьерской компанией «КурьерСервисЭкспресс». Сроки и стоимости доставки согласовывайте с нашими менеджерами.

Доставка в регионы России осуществляется транспортными компаниями «Деловые Линии». Экспедирование до терминалов этих транспортных компаний в Москве бесплатное, Вам остается только рассчитаться с перевозчиком за доставку. По желанию клиент может заказать любую курьерскую службу заранее уведомив менеджера об этом для подготовки груза к отправке. Доставка осуществляется только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера).

Item # H5L-A, Недельный таймер в Omron Automation Americas

Единица измерения ИмпериалМетрикаОба

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>

Тип	N / A Еженедельный таймер
Тип дисплея	N / A Жидкокристаллический дисплей (ЖКД)
Тип клеммы	N / A Винтовые клеммы
Тип выхода	N / A Однополюсный однопроходный (SPST) – нормально открытый (NO) (2) 15 A при 250 Напряжение переменного тока (AC)
Диапазон времени	N / A 24 часа x 7 дней
Количество цифр	N / A 4
Принадлежности	N / A Y92A-96A, PFP-50N, PFP-100N, PFP-100N2, PFP-M, PFP-S
Метод настройки	N / A Нажать кнопку
Количество режимов работы	N / A 24 шага
Размер	N / A 1/4 DIN
Напряжение питания переменного тока (AC)	N / A От 100 до 240 В
Высота	N / A 96 мм
Ширина	N / A 96 мм
Глубина	N / A 56.5 мм

8828015100 | Novus | Таймеры и счетчики

8828015100 | Novus | Таймеры и счетчики

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Альтернативный номер детали:

TM 6331

Недельный таймер, 120/240 В перем. Тока, настенное крепление, таймеры, недельные таймеры и счетчики

Недельный таймер 120/240 В переменного тока, настенные таймеры, недельные таймеры и счетчики

Дополнительная информация

Номер детали	8828015100
Артикул	8828015100
Альтернативный номер детали	ТМ 6331
Аналоговый / цифровой	Цифровой
Серия продуктов	TM / 8828 серии
Тип	Счетчик
Размер	См. Спецификации
Напряжение	110/120 В переменного тока
Режимы	8 Режим
Поляки	См. Спецификации или N / A
Производитель	Novus
Наличие	Свяжитесь с нами
Масса – фунт.	0,500000
Базовая единица измерения	каждый

Особенности включают:

• TM619-1 для 127 В и TM619-2 для 220 В
• Модель TM-6331 принимает 127 В и 220 В переменного тока
• Дополнительно : 12 В постоянного тока или 24 В постоянного тока
• Выход : однополюсный контакт 16 А при 250 В перем. Тока
• Часы дня и недели
• Высококонтрастный ЖК-дисплей
• 8 программных комбинаций: каждый день одинаковый, каждый день разный, с понедельника по пятницу, с сб.по вс., 3 дня через день
• Аккумуляторная батарея при сбое питания
• Функция сброса и ручное управление
• TM619 : 60 x 60 мм x 34 мм
• TM6331 : 66 x 99 мм x 38 мм
• Монтаж на панели или стене

2021-04-10 11:20:02

Bosch Communications PLN6TMWUS – PLN6TMWUS Недельный таймер Plena

Недельный таймер Plena – это точный таймер для использования в системах громкой связи. Он идеально подходит для школ, торговых центров и всех других мест, где требуются регулярные сообщения, сигналы или другие средства управления. Он идеально подходит для подключения к системе Plena Message Manager и системе голосового и аварийного оповещения.

• Две недельные программы

• 14 звонков

• Шесть контактных выходов

• Автоматическое летнее зимнее время

• Контроль уровня фоновой музыки

• Функция удержания и паузы

• Программирование на устройстве и с помощью прилагаемой программы для ПК

• Идеальный партнер для диспетчера сообщений Plena и контроллера речевого и аварийного оповещения для синхронизированных сообщений

Устройство имеет аудиовход и выход для ослабления сигналов фоновой музыки.Громкость можно регулировать непосредственно с передней панели или запрограммировать на изменение уровня в определенное время, например, для автоматического приглушения музыки в утренние или вечерние часы. Он может автоматически вернуться на запрограммированный уровень при следующем событии.

Таймер имеет вход синхронизации часов для синхронизации времени с внешним источником, но также может принимать правильное время с ПК. Таким образом, он может синхронизироваться с сервером времени. Таймер также отслеживает дату, обеспечивая правильное отображение дня недели и автоматическую установку летнего и зимнего времени.(в соответствии с датами Европы, Северной Америки, определенными пользователем или отключенными). Таймер имеет вход резервного питания 24 В с защитой от обратной полярности, а также резервную батарею, которая сохраняет правильную настройку часов.
Синхронизация и программирование осуществляется через порт USB. Программирование также может выполняться с передней панели. Разъем RS-232 доступен для подключения к большому отдельному дисплею.

Функции
Устройство имеет два недельных расписания, а также режим паузы, в котором все действия, кроме отображения часов, приостанавливаются. События можно программировать с точностью до одной минуты. Нет ограничений на количество событий, с каждой минутой может быть связано событие. Каждый день может иметь отдельный набор событий, и можно запрограммировать два расписания. Расписание можно выбрать на передней панели. Каждое событие может вызвать:

• Звонок

• Любая комбинация выходных контактов

• Изменение громкости фоновой музыки

Таймер может транслировать 14 различных сигналов через пропускную способность звука.Он имеет шесть программируемых выходных контактов с реле для подключения к другому оборудованию. Запрограммированные события контакта могут размыкать или замыкать контакт или генерировать импульс настраиваемой длительности. Также контактами можно управлять с помощью кнопок на передней панели.

Детали в комплекте
1 Недельный таймер Plena PLN-6TMW
1 Шнур питания
1 Набор 19-дюймовых монтажных кронштейнов

PLN ‑ 6TMW Недельный таймер Plena
для регулярных сообщений, сигналов или других элементов управления.

Электрооборудование
Электропитание от сети
Напряжение 230/115 В переменного тока, ± 15%, 50/60 Гц
Макс.потребляемая мощность 30 Вт
Аккумуляторный источник питания
Напряжение 24 В постоянного тока, + 15% / -15%
Ток макс. 1 A
Рабочие характеристики
Частотная характеристика от 20 Гц до 20 кГц (-3 дБ)
Суммарные гармонические искажения <0,01% (1 кГц)
Отношение сигнал / шум <85 дБ
Динамический диапазон> 100 дБ

Электропитание
Линейный вход 1 x
Разъем XLR, симметричный
Чувствительность 1 В
Импеданс> 5 кОм
Запас по высоте> 25 дБ
Линейный выход 1 x
Разъем XLR, симметричный
Импеданс> 100 Ом

Часы
Точность (без синхронизации) 25 ºC: лучше <2 с / месяц от -10 ºC до 55 ºC: <3. 5 с / месяц
Вход синхронизации NO, замыкание контактов синхронизируется с ближайшим часом

Выходные контакты
Разъем MC 1,5 / 6-ST-3,5
Номинал 100 В, 1 А, без напряжения

Механический
Размеры (В x Ш x Г) 48 x 440 x 3120 мм (без кронштейнов, с ножками) 44 x 483 x 312 мм (с кронштейнами, без ножек)
Вес Прибл. 3 кг
Монтаж Автономный, стойка 19 дюймов
Цвет Темно-серый с серебром

Окружающая среда
Рабочая температура: от -10 ºC до +55 ºC (от 14 ºF до +131 ºF)
Температура хранения: от -40 ºC до +70 ºC (от -40 ºF до +158 ºF)
Относительная влажность: <95 %

В настоящее время в Центре обучения нет элементов, относящихся к этому конкретному продукту.Ищите статьи о других продуктах.

Программируемый цифровой таймер ACDT-20 для Super Feeder

Этот цифровой таймер с максимальной долговечностью и точностью идеально подходит для Super Feeder. Номинальные характеристики: 120–125 В – 60 Гц, выходная мощность макс. 15 А, 1875 Вт. Этот тип таймера встречается редко, минимальное время переключения составляет 1 секунду. Его можно запрограммировать в ваших руках на 8 настроек включения-выключения в день, в любые определенные дни или все дни недели. Он имеет самозарядную систему резервного питания от батареи для защиты программирования и поддержания точного времени при сбоях питания или отключении от розетки на несколько месяцев.У него есть кнопка ручного управления, чтобы запустить Super Feeder для дополнительных порций или включить все, что вы хотите включить. При использовании с Super Feeder этот таймер также можно запрограммировать так, чтобы переопределить собственный внутренний таймер Super Feeder, используя функцию «секунд» для выбора различных размеров порций в разное время дня, увеличивая или уменьшая время подачи с внешнего цифрового устройства. таймер. Чтобы использовать эту функцию, собственный внутренний контроллер синхронизации подачи должен быть настроен на более длительное время подачи, чем запрограммированное время подачи «внешним» цифровым таймером в секундах, тем самым отменяя работу контроллера подающего устройства.Вы можете есть один раз утром в течение 30 секунд, один в полдень в течение 15 секунд, другой в 18:00 в течение 40 секунд и т. Д. порции. Когда таймер подключен к действующей розетке, горит зеленый свет. Когда он включается, красный свет также загорается на время «включения». ЕСЛИ ВАМ НУЖНО БОЛЬШЕ ЕЖЕДНЕВНЫХ ЦИКЛОВ С ИСПОЛЬЗОВАНИЕМ ЦИФРОВОГО ТАЙМЕРА, РАССМАТРИВАЙТЕ ACDT-19, но в нем не будет доступного программирования «секунд», только минуты и часы, что в любом случае не имеет значения, если все время выполняются одни и те же порции.

Видео и текстовая информация для программирования / работы: http://super-feed.com/ACDT-20-Super-Feeder-Digital-Timer.htm

Гарантия 90 дней (не Super Feed). Примечание. Для работы Super Feeder можно использовать любой другой таймер.

недельный таймер в App Store

Заезд, выезд, выбор и отправка…
– Это так просто.

+ + + + Macworld.se
«Удобная помощь для отчетности о вашем времени»

Просто регистрируйтесь, когда вы приедете, проверяйте, когда вы уходите, и ежедневно отслеживайте общее время работы. В конце недели или месяца выберите один или несколько отчетов и отправьте их по электронной почте на свою работу, чтобы вы могли эффективно обновлять расписание, используя текстовый (HTML) или электронный формат (CSV) формат.

Характеристики: (с последующими некоторыми советами ниже!)
▸ Оптимизированный дизайн для эффективного отслеживания вашего времени
▸ Обзор дневных и рабочих часов с первого взгляда
▸ Легкий экспорт по электронной почте в текстовом (HTML) и в формате электронной таблицы (CSV)
▸ Теги для простой классификации часов в отчетах
▸ Время обеда «установил и забыл»
▸ Десятичное или минутное представление в отчетах, поэтому вам не нужно самостоятельно конвертировать продолжительность e. грамм. 08.75 против 08:45
▸ Поддержка номеров недель (Европа и США) *
▸ Таймер работает в фоновом режиме
▸ Значок на главном экране
▸ Отслеживание сверхурочной работы на ежедневной, еженедельной и ежемесячной основе
▸ Прогнозируемое время выезда
▸ Нерегулярно ежедневно целевые часы поддерживаются
▸ Первый день недели автоматически устанавливается в зависимости от местоположения, но может быть настроен
▸ Коснитесь таймера, чтобы переключаться между сверхурочным, сегодняшним днем ​​и временем с момента последней проверки в
▸ Quickedit для плавной корректировки вашего последнего заезда, просто сдвиньте вверх или вниз
▸ Быстрое переключение тегов: переключите тег в 2 простых касания!
▸ Заметки, чтобы не забыть ни о чем.
▸ Проверяйте напоминания, чтобы не забыть пойти домой…
▸ Резервное копирование и восстановление для легкого переноса данных на новое устройство
▸ Фото-темы для красивой персонализации вашего приложения

* При желании номера недель можно отключить в настройках

Советы!
• Заархивируйте любые теги, которые вы больше не используете, чтобы сократить список тегов.
• Коснитесь строки заголовка таймера, чтобы предварительно выбрать или быстро переключить тег.
• Проведите пальцем вправо на записи перерыва или времени, чтобы удалить ее
• Отсортируйте теги в желаемом порядке для быстрого доступа с помощью настраиваемой кнопки в представлении списка тегов
• Знаете ли вы, что можно выбрать более одной недели за один раз и отправить по электронной почте?
• Настройте свой экран с помощью собственной фотографии!

Посетите веб-сайт для получения более подробной информации и скриншотов!
http: // www.dmdesign.se

systemd / Таймеры – ArchWiki

Таймеры – это файлы модулей systemd, имена которых заканчиваются на .timer , которые управляют файлами или событиями .service . Таймеры можно использовать как альтернативу cron (читайте # Как замену cron). Таймеры имеют встроенную поддержку календарных событий времени, монотонных временных событий и могут запускаться асинхронно.

Таймеры

Таймеры – это файлы юнитов systemd с суффиксом .timer .Таймеры похожи на другие файлы конфигурации устройства и загружаются по тем же путям, но включают раздел [Timer] , который определяет, когда и как таймер активируется. Таймеры бывают двух типов:

• Таймеры реального времени (также известные как таймеры настенных часов) активируются по календарному событию так же, как и cronjobs. Параметр OnCalendar = используется для их определения.
• Монотонные таймеры активируются через промежуток времени относительно изменяющейся начальной точки.Они останавливаются, если компьютер временно приостановлен или выключен. Существует несколько различных монотонных таймеров, но все они имеют вид: На Введите сек = . Общие монотонные таймеры включают OnBootSec и OnUnitActiveSec .

Полное описание параметров таймера см. В systemd.timer (5). Синтаксис аргументов для календарных событий и временных интервалов определен в systemd.time (7).

Примечание: systemd предлагает целевые таймеры .target , который устанавливает все таймеры, которые должны быть активными после загрузки (подробности см. в systemd.special (7)). Чтобы использовать его, добавьте WantedBy = timers.target в раздел [Install] вашего таймера и включите таймер.

Сервисный блок

Для каждого файла .timer существует соответствующий файл .service (например, foo.timer и foo.service ). Файл .timer активирует и управляет файлом .service .Служба .service не требует раздела [Install] , поскольку включены блоки таймера . При необходимости можно управлять устройством с другим именем, используя опцию Unit = в секции таймера [Timer] .

Менеджмент

Чтобы использовать таймер , устройство включите и запустите его, как любое другое устройство (не забудьте добавить суффикс .timer ). Чтобы просмотреть все запущенные таймеры, запустите:

 $ systemctl список-таймеров

 СЛЕДУЮЩИЙ ЛЕВЫЙ ПОСЛЕДНИЙ УСТРОЙСТВО АКТИВИРУЕТСЯ
Чт 10.07.2014 19:37:03 CEST 11h ушел Ср 09.07.2014 19:37:03 CEST 12ч назад systemd-tmpfiles-clean.таймер systemd-tmpfiles-clean.service
Пт 11.07.2014, 00:00:00 CEST 15 часов осталось Чт 10:00:13 CEST 8 часов назад logrotate.timer logrotate.service


Примечание:

• Чтобы вывести список всех таймеров (включая неактивные), используйте systemctl list-timers --all .
• Статус службы, запущенной таймером, скорее всего, будет неактивным, если он не запущен в данный момент.
• Если таймер не синхронизируется, может помочь удалить его файл штампа - * в / var / lib / systemd / timers (или ~ /. local / share / systemd / в случае пользовательских таймеров). Это файлы нулевой длины, которые отмечают последний запуск каждого таймера. Если они удалены, они будут восстановлены при следующем запуске их таймера.

Примеры

Файл служебной единицы может быть запланирован с помощью таймера “из коробки”. В следующих примерах планируется запуск foo.service с соответствующим таймером с именем foo.timer .

Монотонный таймер

Таймер, который будет запускаться через 15 минут после загрузки и снова каждую неделю во время работы системы.

 /etc/systemd/system/foo.timer

 [Единица]
Описание = Запускать foo еженедельно и при загрузке

[Таймер]
OnBootSec = 15 мин.
OnUnitActiveSec = 1 нед.

[Установить]
WantedBy = timers.target


Таймер реального времени

Таймер, который запускается раз в неделю (в 12:00 в понедельник). При активации он немедленно запускает службу, если она пропустила время последнего запуска (опция Постоянный = истина ), например, из-за выключения системы:

 /etc/systemd/system/foo. timer

 [Единица]
Описание = Запускать foo еженедельно

[Таймер]
OnCalendar = еженедельно
Постоянный = true

[Установить]
WantedBy = таймеры.цель

Если требуются более точные даты и время, события OnCalendar используют следующий формат:

  DayOfWeek Год-Месяц-День Час: Минуты: Секунды


Звездочка может использоваться для указания любого значения, а запятые могут использоваться для перечисления возможных значений. Два значения, разделенные .. , указывают на непрерывный диапазон.

В приведенном ниже примере служба запускается первые четыре дня каждого месяца в 12:00, но только , если этот день – понедельник или вторник.

 OnCalendar = Пн, Вт * - * - 01..04 12:00:00


Чтобы запустить службу в первую субботу каждого месяца, используйте:

 OnCalendar = Сб * - * - 1..7 18:00:00


При использовании части DayOfWeek необходимо указать хотя бы один день недели. Если вы хотите, чтобы что-то запускалось каждый день в 4 часа утра, используйте:

 OnCalendar = * - * - * 4:00:00


Для запуска службы в разное время можно указать OnCalendar более одного раза. В приведенном ниже примере сервис работает в 22:30 по будням и в 20:00 по выходным.

 OnCalendar = Пн.. Пт 22:30
 OnCalendar = сб, вс 20:00


Дополнительная информация доступна в systemd.time (7).

Совет:

• OnCalendar спецификации времени могут быть протестированы, чтобы проверить их действительность и вычислить время следующего истечения условия, при использовании в файле блока таймера с опцией calendar утилиты systemd-analysis . Например, можно использовать календарь systemd-analysis еженедельно или календарь systemd-analysis «Пн, Вт * - * - 01..04 12:00:00 ".
• Команда faketime особенно полезна для тестирования различных сценариев с помощью указанной выше команды; он поставляется с пакетом libfaketime.
• Выражения для особых событий, такие как ежедневно и еженедельно относятся к определенному времени начала , и, таким образом, любые таймеры, совместно использующие такие календарные события, будут запускаться одновременно. Совместное использование таймеров событий запуска может привести к снижению производительности системы, если службы таймеров конкурируют за системные ресурсы.Параметр RandomizedDelaySec в разделе [Timer] позволяет избежать этой проблемы путем случайного изменения времени запуска каждого таймера. См. Systemd.timer (5).
• Добавьте параметр AccuracySec = 1us в секцию [Timer] , чтобы избежать неточности значения по умолчанию 1m AccuracySec . Также см. Systemd.timer (5).

Временные таймеры

Можно использовать systemd-run для создания переходного процесса .таймер шт. То есть можно настроить выполнение команды в указанное время без служебного файла. Например, следующая команда касается файла через 30 секунд:

 # systemd-run --on-active = 30 / bin / touch / tmp / foo


Можно также указать уже существующий служебный файл, у которого нет файла таймера. Например, следующий код запускает модуль systemd с именем someunit .service по прошествии 12,5 часов:

 # systemd-run --on-active = "12h 30m" --unit  someunit .услуга


См. Systemd-run (1) для получения дополнительной информации и примеров.

В качестве замены cron

Хотя cron, пожалуй, самый известный планировщик заданий, альтернативой ему могут быть таймеры systemd .

Льготы

Основные преимущества использования таймеров заключаются в том, что каждое задание имеет собственную службу systemd . Вот некоторые из этих преимуществ:

• Задания можно легко запускать независимо от их таймеров. Это упрощает отладку.
• Каждое задание можно настроить для работы в определенной среде (см. Systemd.exec (5)).
• Задания можно прикреплять к контрольным группам.
• Задания можно настроить так, чтобы они зависели от других устройств systemd .
• Задания регистрируются в журнале systemd для облегчения отладки.

Предостережения

Некоторые вещи, которые легко сделать с помощью cron, сложно сделать с помощью одних только модулей таймера:

• Создание: чтобы настроить задание по времени с помощью systemd , вам нужно создать два файла и выполнить команды systemctl , по сравнению с добавлением одной строки в crontab.
• Электронные письма: нет встроенного эквивалента MAILTO в cron для отправки электронных писем при сбое задания. В следующем разделе приведен пример настройки аналогичной функции с помощью OnFailure = .

Также обратите внимание, что по умолчанию блоки пользовательского таймера будут работать только во время активного сеанса входа пользователя. Однако задержка может позволить службам запускаться при загрузке, даже если у пользователя нет активного сеанса входа в систему.

ПОЧТА

Вы можете настроить systemd для отправки электронной почты при сбое устройства.Cron отправляет почту на MAILTO , если задание выводится на stdout или stderr, но многие задания настроены на вывод только при ошибке. Сначала вам нужны два файла: исполняемый файл для отправки почты и .service для запуска исполняемого файла. В этом примере исполняемый файл – это просто сценарий оболочки, использующий sendmail , который находится в пакетах, которые предоставляют smtp-forwarder .

 / usr / local / bin / systemd-email

 #! / Bin / sh

/ usr / bin / sendmail -t << ERRMAIL
Кому: $ 1
От: systemd
Тема: $ 2
Кодирование передачи содержимого: 8 бит
Тип содержимого: текст / обычный; charset = UTF-8

$ (systemctl status --full "$ 2")
ОШИБКА

Какой бы исполняемый файл вы ни использовали, он, вероятно, должен принимать как минимум два аргумента, как этот сценарий оболочки: адрес для отправки и файл модуля, для которого нужно получить статус. Созданная нами служба .service будет передавать следующие аргументы:

 / etc / systemd / system / status_email_  пользователь  @ .service

 [Единица]
Описание = электронное письмо со статусом для% i пользователю

[Услуга]
Тип = oneshot
ExecStart = / usr / local / bin / systemd-email  адрес % i
Пользователь = никто
Группа = systemd-journal

Где пользователь – это пользователь, которому отправляется электронная почта, а адрес – это адрес электронной почты этого пользователя. Хотя получатель жестко запрограммирован, файл модуля для отчета передается как параметр экземпляра, поэтому эта одна служба может отправлять электронную почту для многих других модулей.На этом этапе вы можете запустить status_email_ user @ dbus.service , чтобы убедиться, что вы можете получать электронные письма.

Затем просто отредактируйте службу, для которой требуется электронная почта, и добавьте OnFailure = status_email_ user @% n. service в раздел [Unit] . % n передает имя модуля в шаблон.

Примечание:

• Если вы настроили безопасность SSMTP в соответствии с SSMTP # Security, пользователь никто не будет иметь доступа к / etc / ssmtp / ssmtp.conf , и команда systemctl start status_email_ user @ dbus.service завершится ошибкой. Одно из решений – использовать root в качестве пользователя в блоке status_email_ user @ .service .
• Если вы попытаетесь использовать mail -s somelogs адрес в своем почтовом скрипте, mail будет разветвлен, и systemd завершит почтовый процесс, когда увидит завершение вашего скрипта. Сделайте почту не разветвляющейся, выполнив mail -Ssendwait -s somelogs по адресу .

Использование crontab

Некоторые предостережения можно обойти, установив пакет, который анализирует традиционный crontab для настройки таймеров. systemd-cron-next ^AUR и systemd-cron ^AUR – два таких пакета. Они могут предоставить недостающую функцию MAILTO .

Также, как и в случае crontabs, унифицированное представление всех запланированных заданий может быть получено с помощью systemctl . См. # Управление.

См. Также

https: // github.com / systemd-cron / systemd-cron-next || systemd-cron-next ^AUR

• systemd-cron – предоставляет модули systemd для запуска скриптов cron; использование systemd-crontab-generator для преобразования crontab

https://github.com/systemd-cron/systemd-cron || systemd-cron ^AUR

Недельный таймер, 1 CO / 16 A, 3 режима, запас хода, аналоговый Eh271 Hager

Часы на неделю, 1P / 16A, 3 режима, запас хода, аналоговый

Hager – лидер в области электротехники инсталляционные системы для дома, офиса и производственных помещений.
Мы предлагаем не только широкий ассортимент выключателей и розеток, но и решения в области распределения энергии.
Это высококачественные продукты, отличающиеся вневременным дизайном,
разнообразием узоров, цветов, форм и высокими эстетическими ценностями и ультрасовременным дизайном.

Технические характеристики Отключающая способность: 16A 250V AC1 Кратчайшее время переключения: 2 часа Рабочая температура: от -10 до 55 ° C Температура хранения: от -10 до 55 ° C Класс защиты IP: 20 Количество модулей: 3 Дополнительная информация Еженедельно с силовым сопротивлением ( 200 ч)

Аналоговые и цифровые контрольные часы Hager предлагают широкий спектр возможностей для управления работой электрических устройств в зависимости от установленного времени работы.
Экономию потребления электроэнергии можно легко реализовать, точно подгоняя график работы приемников к реальным потребностям.
Функциональность:
Пользователь имеет возможность выбирать различные типы режимов работы часов (суточный, недельный, годовой, астрономический) и их гибкую адаптацию к своим потребностям.
Помимо стандартных функций, есть также специальные (комфортные) функции и входы внешнего управления.
Простое управление:
Программирование часов может быть выполнено вручную или с помощью компьютерной программы.
Созданные программы можно копировать или перемещать с помощью удобных клавиш программирования.
Блокирующий ключ предназначен для защиты от несанкционированного доступа.
Точность:
Цифровые часы управления обеспечивают высокую точность работы (+/- 0,2 с в день), что так важно для точного управления работой, особенно в цепях внешнего освещения. Кроме того, дату и время можно постоянно обновлять через антенну EG001,
, который принимает временную диаграмму, отправленную по радиосигналу DCF77. Программирование с помощью выдвижных штифтов.Ручная активация для немедленной активации с автоматическим возвратом программы. Запас мощности: 200 ч (часы должны быть подключены к сети как минимум на 120 ч).
Ежедневная версия:

• Программирование с 10-минутными интервалами.
