Нормально разомкнутый контакт реле: Нормально разомкнутые и замкнутые контакты

Eaton Реле времени, мультифункция, 1 перекидной контакт, 24-240 В АС, 24-48 В DC. ETR2-42

Реле времени, мультифункция, 1 перекидной контакт, 24-240 В АС, 24-48 В DC.

Купить по низким ценам Eaton ETR2-42

Описание Eaton ETR2-42

Основная функция	Реле времени
Функция	мигание с началом импульса
	Функция таймера фиксировано установлена
Количество переключающих контактов	1
Диапазон времени	0,05 с – 100 ч
Диапазон времени	0,05 – 1 с0,5 – 10 с5 – 100 с0,5 – 10 мин5 – 100 мин0,5 – 10 ч5 – 100 ч
Расчетный рабочий ток [Ie]
AC-15220 В 230 В 240 В [Ie]	4 A
230 В (замыкающий контакт) [Ie]	3 A
230 В (размыкающий контакт) [Ie]	3 A
Диапазон напряжений [ULN]	24 – 240 В перем. тока, 50/60 Гц24 – 48 В пост. тока В
Ширина	17.5 мм
Обозначение соединений в соответствии с EN 50042

2. Технические характеристики

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10. 2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10. 13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле таймера (EC001439)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Relay and socket / Timed relay ([email protected] [AKF092013])
Тип электрического подключения	Screw connection
Функция задержки включения питания	Нет
Задержка функции при отключении питания	Нет
Функция плавающего контакта на напряжение	Нет
Функция плавающего контакта при обесточивании	Нет
Функция звезда-дельта	Нет
Функция формирования импульсов	Нет
Функция мигает, начиная с паузы, фиксированное время	Да
Функция мигает, начиная с импульса, фиксированное время	Да
Функция часов, начиная с паузы, переменная	Нет
Функция часов, начиная с импульса, переменная	Нет
С разъемом	Нет
Возможно дистанционное управление	Да
Подходит для дистанционного управления	Нет
Вставляется на блок вспомогательных контактов	Нет
Номинальное управляющее напряжение питания Us при AC 50 Гц	24 – 240 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	24 – 240 V
Номинальное управляющее напряжение питания Us при постоянном токе	24 – 240 V
Тип напряжения для приведения в действие	AC/DC
Номинальный ток	3 A
Временной интервал	0. 05 – 360000 s
Количество выходов, без задержки, нормально замкнутый контакт
Количество выходов, без задержки, нормально разомкнутый контакт
Количество выходов, без задержки, переключающий контакт	1
Количество выходов, задержка, нормально замкнутый контакт
Количество выходов с задержкой, нормально разомкнутый контакт
Количество выходов, задержка, переключающий контакт
Выходы, обратимая задержка / задержка	Нет
С полупроводниковым выходом	Нет
Подходит для монтажа на DIN-рейку	Да
Подходит для переднего монтажа	Нет
Ширина	18 mm
Высота	70 mm
Глубина	63 mm

5. Апробации

Стандарты на продукцию	IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22. 2 No. 14; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR, NKCR7
CSA File No.	UL report valid
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, certified by UL for use in Canada
Степень защиты	IEC: IP20, UL/CSA Type: –

Технические характеристики Eaton ETR2-42

• Ширина 10 см
• Высота 10 см
• Глубина 10 см

• org/PropertyValue”>
  Вес 1 кг
• Единица измерения шт.
• Кратность поставки 1

Что такое реле и зачем оно нужно

Приветствую друзья!

Мы с вами изучили уже многие «кирпичики» электроники — полупроводниковые диоды, полевые и биполярные транзисторы, резисторы, конденсаторы.

Когда знаешь, как работает составные части — легче понять, как работает устройство целиком.

Сегодня мы еще уменьшим хаос в наших головах и разберемся, как устроено и как работает реле.

Приготовьтесь испытать радость познания!

 Что такое электромагнитное реле?

Cразу отметим, что из всего многообразия реле мы рассмотрим лишь электромагнитные реле. А из множества электромагнитных реле рассмотрим те, которые наиболее широко применяются в околокомпьютерных устройствах.

Электромагнитное реле (далее — реле) – это устройств, позволяющее посредством небольших токов управлять большими токами.

Мы уже сталкивались ранее с подобными устройствами. Да, когда изучали биполярные и полевые транзисторы. Так, в биполярном транзисторе небольшой ток базы управляет гораздо большим (в десятки и сотни раз) током коллектора.

Отметим, что транзисторы, в отличие от реле, гораздо более быстродействующие приборы, и могут управлять более высокочастотными сигналами. Но реле в целом более надежная штука, чем полупроводниковый транзистор.

В электромагнитном реле, в отличие от биполярного транзистора, управляющая цепь гальванически развязана от силовой, что, в общем случае, является преимуществом.

 Как устроено электромагнитное реле?

Электромагнитное реле — это электромеханическая система, состоящая, в самом простом случае, из катушки с проводом (обмотки), помещенной на металлический сердечник и подвижной части (якоря), соединенного с пружинящими контактными пластинами. Работа его  основана на принципе электромагнитной индукции.

При подаче напряжения на обмотку по ней протекает ток, возникает электромагнитная индукция, намагничивающая сердечник из магнитомягкого материала.

Магнитомягкий материал представляет собой специальный сплав на основе железа, который быстро намагничивается и быстро теряет намагниченность при исчезновении электромагнитного поля.

При определённой величине тока в обмотке сила притяжения сердечника превышает силу упругости пружины якоря — и якорь притягивается к сердечнику.

С якорем соединены механические элементы с гибкими контактами, которые при притяжения якоря к сердечнику замыкаются или размыкаются, в зависимости от конкретной конструкции.

Одно реле может иметь несколько групп контактов.

Для уменьшения переходного сопротивления рабочие части контактов покрывают благородными металлами (золото, палладий) или сплавами на основе серебра, кадмия и других металлов. Вид покрытия контактов влияет на стоимость реле в целом.

Для защиты обмотки и контактов от внешних воздействий вся конструкция очень часто помещается в закрытый корпус. На корпус наносится маркировка.

Герконовые реле

Существует такая разновидность электромагнитных реле как герконовое реле.

Геркон — это сокращение от слов «герметизированный контакт».

В обычном реле в большинстве случаев контакты работает в окружающем воздухе, в котором содержатся водяные пары, пыль и кислород, способствующий окислению рабочих поверхностей.

В герконах же контакты находятся в герметичной стеклянной капсуле, которая может быть заполнена осушенным воздухом, инертным газом или вакуумом.

Капсула с контактами помещается внутри обмотки.

Следствием этого является гораздо больший ресурс работы, превышающий на порядок ресурс обычных контактов.

Так, обычно реле должно обеспечить порядка 100 000 срабатываний контактов.

Герконовое же может обеспечить миллион срабатываний и более.

Впечатляющая разница, не так ли?

Капсула с контактами может быть заполнена ртутью для уменьшения электрического сопротивления.

 Обозначение реле схемах

Теперь давайте перейдем к практике и посмотрим, как электромагнитные реле обозначаются в схемах.

В отечественной технической литературе обмотка реле обозначается прямоугольником, контакты —  соединенными или разъединенными короткими отрезками линий. Если реле имеет две обмотки, то в прямоугольнике изображаются две косые линии. Герконовые контакты обводят кружком, символизирующим капсулу, в которую они помещены. Возле обмотки реле наносится его порядковый номер в схеме (К1, К2, К3 и т.д.)

Изображения контактов реле могут располагаться как вблизи от изображения обмотки, так и в других  местах схемы. Чтобы не было путаницы, контакты реле также обозначают буквенно-цифровыми символами. Если есть несколько реле, обозначенных как К1, К2, К3, то контакты обозначают, соответственно, К1.1, К2.1, К3.1 и т.д.

Если у какого-то реле несколько групп контактов, то изменяется последняя цифра – К1.1, К1.2, К1.3 и т.д.

В иностранной технической литературе обмотка реле может обозначаться как катушка индуктивности (чем она по факту и является) с буквенным обозначением RY, Relay.

Контакты реле

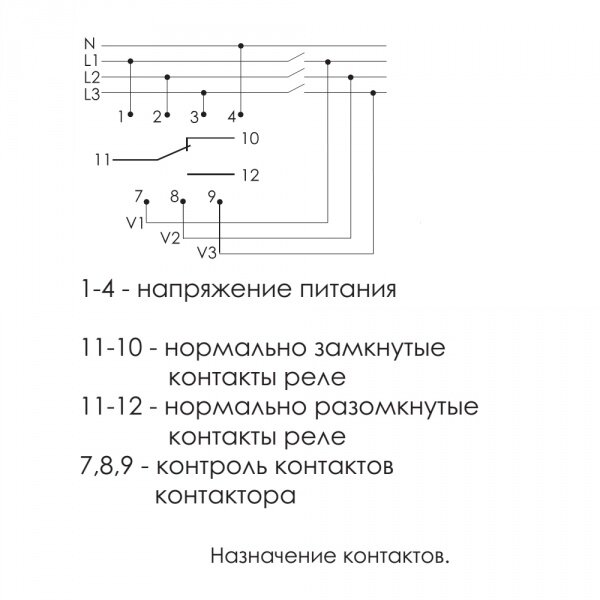

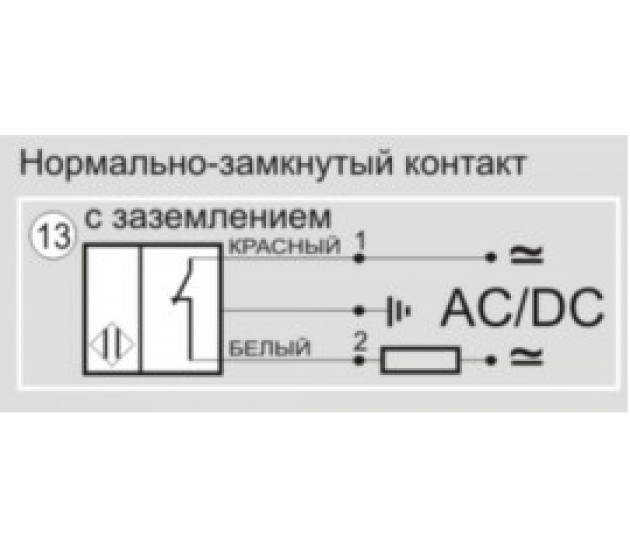

Как уже видно из обозначений, контакты реле могут быть в исходном состоянии (без подачи напряжения на обмотку) замкнутыми или разомкнутыми. Соответственно, они называются нормально замкнутыми (Normally Closed, NC) или нормально разомкнутыми (Normally Open, NO).

Очень часто контактная группа содержит и нормально замкнутый, и нормально разомкнутый контакт.

Это при подаче напряжение на обмотку контакты как бы меняются местами: нормально замкнутый становится разомкнутым, а нормально разомкнутый замыкается.

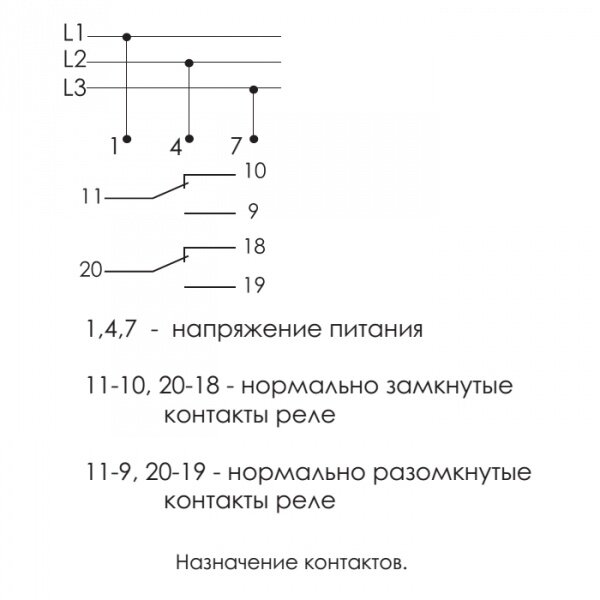

Такую совокупность нормально замкнутого и нормально разомкнутого контакта называют переключающим контактом.

В англоязычной литературе для описания контактов используются специальные аббревиатуры:

SPST (Single Pole, Single Throw) — один полюс, одно направление. Другими словами – это один нормально замкнутый или нормально разомкнутый контакт.

SPDT (Single Pole, Double Throw) — один полюс, два направления. Это комбинация нормально замкнутого и нормально разомкнутого контакта. Иными словами – переключающий контакт. При этом один из полюсов (контактов) называется общим (СOM), а другие – NC (с которым COM замкнут) и NO (с которым COM разомкнут).

DPST (Double Pole, Single Throw) — два полюса, одно направление. Это две группы контактов, комбинация из двух переключателей SPST, которые переключаются одновременно.

DPDT (Double Pole, Double Throw) — два полюса, два направления. Это также две группы контактов, комбинация из двух переключателей SPDT, которые переключаются одновременно.

Нормально разомкнутые контакты могут именоваться SPNO (Single Pole, Normally Open), DPNO (Double Pole, Normally Open), нормально закрытые  — SPNC (Single Pole, Normally Closed), DPNC (Double Pole, Normally Closed).

В даташитах для обозначения контактов реле используются и другие обозначения:

• Form A – нормально разомкнутый контакт,
• Form B – нормально замкнутый контакт,
• Form C – переключающий контакт.

Перед буквой может стоять цифра, обозначающая количество групп контактов.

Так, например, 1А обозначает одну группу  из одного нормально разомкнутого контакта, 2В – две группы, каждая из которых имеет один нормально замкнутый контакт, 3С – три группы, каждая из которых имеет один переключающий контакт.

Где применяются электромагнитные реле?

Электромагнитные реле широко применяются в источниках бесперебойного питания (ИБП, UPS).

С помощью производится переход с сетевого питания на батарейное и обратно.

Сколько я видел бесперебойников самых различных моделей – везде были релюшки!

В моделях с автотрансформатором они коммутируют обмотки, обеспечивая нужное напряжение на выходе при изменении его на входе.

Заканчивая первую часть статьи, отметим: если вы слышите щелчки в вашем ИБП — это переключаются реле. Обычно их там несколько штук.

Продолжение следует.

Можно еще почитать:

Как устроен ИБП.

Полное руководство по нормально разомкнутым реле: от приложений к использованию

Реле представляют собой электрические переключатели, использующие электромагнитные механизмы для преобразования малых электрических входов в большие выходы. Ввод электрического тока активирует электромагниты, заставляя их размыкать или замыкать существующую электрическую цепь относительно их состояния покоя. Затем это действие может создать один выходной сигнал или несколько выходных сигналов, влияющих на одну или несколько цепей и, следовательно, на одну или несколько подключенных нагрузок, в зависимости от их конфигурации. Эти устройства имеют решающее значение для работы многочисленных электрических и электронных устройств и систем, начиная от бытовых приборов и заканчивая промышленными и коммерческими устройствами. Таким образом, они доступны в широком диапазоне конструкций и конфигураций, чтобы соответствовать уникальным требованиям и ограничениям различных приложений. Одним из наиболее распространенных способов классификации реле является их положение по умолчанию, т. Е. Нормально ли они разомкнуты или нормально замкнуты. В следующей статье представлен обзор нормально разомкнутых реле с указанием того, что они из себя представляют, и их типичных вариантов использования.

Что такое нормально открытые реле?

Нормально разомкнутые реле по умолчанию находятся в разомкнутом положении, что означает, что цепь неполная и подключенная(ые) нагрузка(и) не получает/не получает питания при отсутствии электрического входа. Операции с этими разомкнутыми реле обычно выполняются следующим образом:

1. В реле подается питание
2. Питание активирует электромагнит реле
3. Электромагнит создает магнитное поле
4. Магнитное поле притягивает начальную цепь к большей цепи
5. Ток протекает в большую цепь и, следовательно, в подключенную нагрузку
6. Подключенная нагрузка включается

Как только подача энергии в исходную цепь прекращается, электромагнитное поле деактивируется, магнитное поле рассеивается, цепь снова размыкается и подключенная нагрузка отключается.

Применение нормально разомкнутых реле

Как указано выше, реле используются в широком диапазоне электрических и электронных устройств. Типичные области применения нормально разомкнутых реле включают:

• Электродвигатели вентилятора: Их можно использовать для задержки работы электродвигателя вентилятора на заданный период времени после включения нагревателя, чтобы обеспечить достаточный нагрев воздуха перед его циркуляцией.
• Двигатели и компрессоры: Они могут синхронизировать запуск нескольких двигателей или компрессоров, активируемых одним переключателем, для предотвращения скачков напряжения в сети.
• Охранная сигнализация/охранная сигнализация: Они могут задерживать активацию сигнализации, чтобы у уполномоченных лиц было достаточно времени для деактивации сигнализации.
• Предупреждающие сигналы открытой двери. Они могут активировать оповещение, если дверь (например, дверь холодильника) остается открытой дольше установленного времени.
• Последовательность подачи питания: Они могут управлять запуском одного или нескольких источников питания после активации главного выключателя питания.
• Элементы управления запальником духовки: Они могут служить в качестве аварийного механизма для электрических запальников газовых печей.
• Элементы управления вентилятором: Они могут управлять запуском охлаждающих вентиляторов для предотвращения чрезмерного охлаждения.
• Блоки управления двухскоростными двигателями: Они могут облегчить плавный пуск двухскоростных двигателей.

Contact Amperite Для высококачественных нормально разомкнутых реле Сегодня

Как указано выше, нормально разомкнутые реле служат важным механизмом временной задержки во многих устройствах и системах. Если вы ищете высококачественные реле задержки времени (в нормально разомкнутом и нормально замкнутом вариантах), Amperite — идеальный партнер.

Компания Amperite Co. (подразделение Olympic Controls Corp.) производит реле задержки времени и другие электрические устройства для дистрибьюторов электроники и производителей оригинального оборудования (OEM). В дополнение к нашим стандартным предложениям продуктов мы предлагаем возможности настройки для клиентов с узкоспециализированными потребностями. Для получения дополнительной информации о наших реле и других продуктах свяжитесь с нами сегодня.

Разница между НО и НЗ контактами

от Viral Nagda

В этом посте мы узнаем разницу между НО и НЗ контактами, используемыми в электрической системе коммутации.

В системе электрических реле есть два типа контактов – Нормально разомкнутые (НО) и Нормально замкнутые (НЗ). Нет другого типа контакта. Это связано с тем, что текущий путь может быть либо открытым, либо закрытым. Таким образом, эти два типа работают соответственно.

В этом посте мы увидим его концепцию и поймем разницу между ними. Также мы увидим, как эти контакты используются в языке программирования промышленной автоматизации.

Что такое замыкающий контакт?

Как обсуждалось ранее, реле имеет два типа контактов. Обратитесь к изображению ниже. Здесь NO означает нормально открытый . Это означает, что провод, подключенный к этому контакту, будет нормально разомкнут (или выключен) и ток не будет течь, когда реле деактивировано.

Когда реле активируется подачей питания, срабатывает внутренняя схема реле, которая замыкает этот контакт (это означает, что внутренний рычажный переключатель будет переведен в положение NO), и теперь через этот контакт начнет течь ток.

Поэтому он называется нормально открытым; потому что по умолчанию этот контакт не пропускает ток, если он не находится под напряжением.

На изображении выше NC означает нормально закрытый . Это означает, что провод, подключенный к этому контакту, будет нормально замкнут (или включен) и будет течь ток, когда реле деактивировано.

Когда реле активируется подачей питания, срабатывает внутренняя схема реле, которая размыкает этот контакт (это означает, что внутренний рычажный переключатель будет отведен от точки НЗ), и ток перестанет течь через него. этот контакт.

Поэтому он называется нормально закрытым; потому что по умолчанию этот контакт пропускает ток, если он не находится под напряжением.

Это единственная разница между замыкающими и размыкающими контактами. Нормально разомкнутый контакт замыкается, когда на его катушку подается напряжение. Размыкающий контакт нормально замкнут и становится разомкнутым, когда на его катушку подается напряжение.

НО и НЗ контакты в программировании ПЛК

Давайте посмотрим, как эти два контакта используются в программировании промышленной автоматизации. Для этого мы рассмотрим ПЛК и будем использовать релейную логику в качестве эталона. См. изображение ниже.

В рассмотренном выше примере рассмотрим %M0 как реле с двумя контактами, как показано на рисунке выше. Первая ступень использует свой нормально разомкнутый контакт, а вторая ступень использует свой размыкающий контакт.

Теперь обратитесь к изображению ниже. Поскольку вторая ступень использует размыкающий контакт, по умолчанию она будет включена 9. 0077 Катушка %M3 ; так как значение %M0 равно нулю (означает, что реле выключено в электрическом отношении). В это время %M2 будет выключен, так как замыкающий контакт также выключен.

Когда на реле подается питание, нормально разомкнутый контакт, используемый в первой ступени, включится и подаст питание на катушку %M2, как показано на рисунке ниже; так как значение %M0 равно единице (означает, что реле включено в электрическом отношении). В это время %M3 будет отключен, так как контакт NC также отключен.

Это помогает прояснить картину замыкающих и размыкающих контактов. В основном, когда один работает, другой будет выключен. Это так просто. Та же концепция используется для подключения электрических цепей, в которых используется реле.

Таким образом, мы понимаем разницу между НО и НЗ контактами.
