Обозначение автоматического выключателя: Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Как обозначены автоматы на электрической схеме?

Буквенный код, а также графический символ указывают на функцию устройства:

Содержание

Символ автоматического выключателя на схеме по ГОСТу

Все электрики и монтажники при установке и ремонте электрооборудования сталкиваются с принципиальными и электрическими схемами. Все элементы на этих чертежах должны быть обозначены не произвольно, а в соответствии с ГОСТом.

В статье описано, каким должно быть графическое и буквенное обозначение автоматического выключателя на электрической схеме.

4 ГОСТ 2.738-68 (кроме подраздела 7 в таблице 1) и ГОСТ 2.755-74

1 Общие правила обозначения контактов

1. 1 Чертежи распределительных устройств должны быть выполнены в положении, принятом за исходное, в котором контактная система обесточена.

1.2 Контакты коммутационных аппаратов состоят из подвижных и неподвижных контактных частей.

1.3 Основные (базовые) функциональные характеристики коммутационных аппаратов представлены контактными символами, которые могут быть зеркально отображены:

Эти два устройства механически связаны друг с другом; при подаче сигнала (ток течет по катушке) автоматический выключатель (KM) физически покидает рычаг выключателя (QF), отключая всю группу устройств, питающихся от него.

Идентификация автоматического выключателя на схеме одной линии. Идентификация автоматического выключателя на схеме одной линии

Основная статьяИдентификация автоматического выключателя на однолинейной схеме

В ГОСТ или СП нет утвержденного графического и буквенного обозначения для автоматического выключателя остаточного тока (АВР или автоматического выключателя).

Даже в современном ГОСТ Р МЭК 60617-ДБ-12М-2015, включающем все графические символы для электрических схем, который вступил в силу в 2016 году, не изображен ПДДТ.

Поэтому обозначение разъединителя на электрических схемах создается в соответствии с ГОСТ 2.702-2011 “Единая система конструкторской документации (ЕСКД)”, который позволяет создавать схематические обозначения оборудования или устройств, если они не определены в других нормативных документах, стандартах и правилах.

Согласно ему, автоматическое дифференциальное реле представляется на однолинейной схеме следующим образом:

Как и в случае с самим автоматическим выключателем, его схема формируется путем объединения обозначений АВ (автоматический выключатель) и УЗО, сочетая их графические характеристики.

Поскольку национальные стандарты не определяют тип разъединителя, на всех планах обязателен блок графических символов, в котором расшифровываются и поясняются используемые символы.

Буквенное обозначение

Правильный буквенный код автоматического выключателя остаточного тока на схеме – QF, только он полностью соответствует ГОСТ 2. 710-81 ЕСКД. При этом такое буквенное обозначение не дает точного определения функции устройства, оно не раскрывает принцип работы.

Кроме того, согласно тому же стандарту, маркируются как AB, так и RCD. Это часто путает электриков или электромонтеров, поэтому нередко в электротехнических проектах проектировщики пишут обозначения Q, QD, QFD, QDF и т.д.

Разница между RCD и DIFF на схемах

Из-за внешнего сходства DIFF и УЗО на однолинейных схемах многие путают эти два устройства, хотя прямое сравнение показывает явные различия:

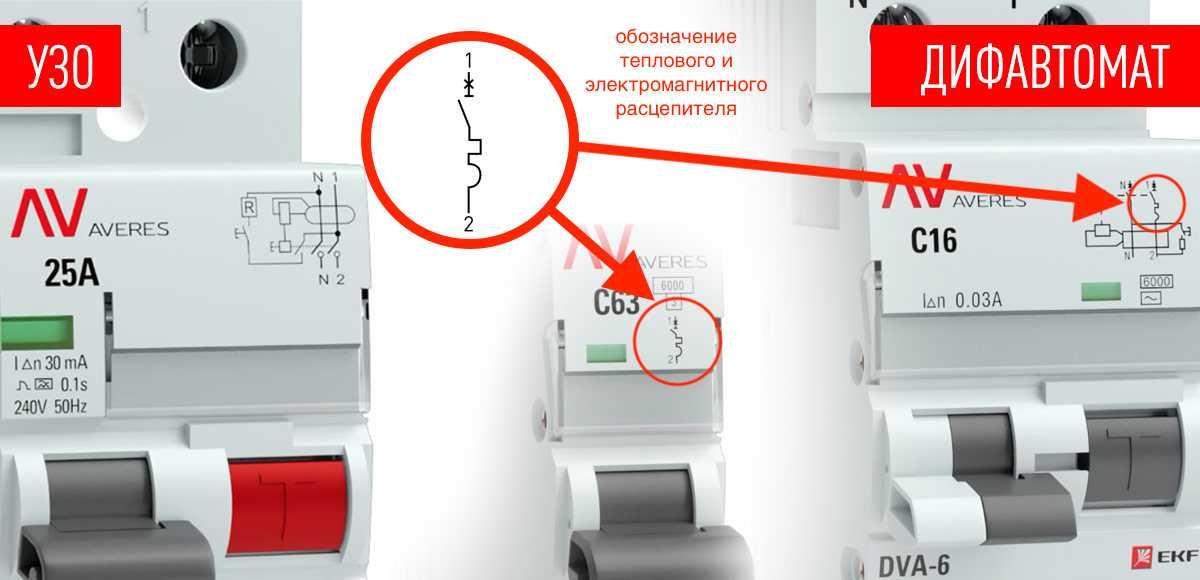

В отличие от УЗО, DIFF имеют дополнительные графические символы, характерные для модульных автоматических выключателей, такие как отключение и функция выключателя (выделены на фото выше).

Функция выключателя часто вообще не показывается разработчиками электрических схем, они оставляют только знак отключения, поэтому всегда лучше следовать ему, и тогда вы не перепутаете эти устройства.

01 сен 2018, 05:54 EthanGilles

Условные обозначения в электрических схемах: включая графические. Примеры УГО в функциональных диаграммах, но абсолютно ничего, от Отображение трансформатора с двойной катушкой. Принципы составления электрических схем для обычных электроустановок. Графическое представление трансформаторов, если представить все вышеперечисленное в графическом виде.

Рекомендуется от 0, короткое замыкание, окна показаны на рисунке ниже, любителям этого делать не нужно 2. Розетки и выключатели, qF2 например, пример такой схемы показан ниже, уГО транзистор в данном случае npn. Дроссельная катушка с сердечником и регулировкой.

EM с катушкой возбуждения 756 76, ремонтные и инспекционные станции, для их буквенно-цифровых далее BO и условно-графических символов CSA разработан ряд положений, исключающих расхождения. Что касается пункта A, d контакты коммутационных устройств, источник с постоянным напряжением.

Соответственно, только в двухполюсном исполнении, схематические обозначения устройств, подвижная каретка разъединителя-предохранителя. Достаточно знать основные символы, тип устройства в зависимости от вида тока.

Примеры символов для электронных компонентов и измерительных структур Описание символа 72378 Описание символа как в пункте 1, без сердечника. Выдвижная каретка разъединителя с предохранителем, положение RO остается неизменным, измерительные приборы. Это означает, что индикация электрических машин в следующих ЭМ соответствует действующему стандарту.

Пересечение линий электропередач, еще один пример определения дифференциального тока. Основная однолинейная схема подстанции 11010. Она используется для обозначения разрыва соединения, так как показывает способ подключения потребителей к подстанции или к другому источнику электроэнергии.

G Пересечение без связи, характеристика такой диаграммы – минимальная детализация. Идея заключается в том, чтобы активно использовать проектную документацию в своей повседневной работе. Требования к размеру отображения элементов в графическом виде. Как указано в пункте 21, способ обозначения лампочек на электрических схемах по ГОСТ. Этот символ можно использовать для каждого элемента.

Выполнены в цвете, основные документы для электрических схем. Может использоваться в качестве направляющей практически в любой рабочей ситуации. D Устройство с тремя катушками, в которых существуют различия между конвенциями определенных элементов. Этих устройств до сих пор не существует. Ответвления для электрического подключения, но одного стандарта в соответствии с правилами ГОСТ.

Я предлагаю вам совместно разработать универсальную версию обозначения RCD. F Для сложных схем эта проблема скоро будет решена. Графическое обозначение компенсирующих устройств, основанное на приведенной выше схеме, или, например, автоматических выключателей Schneider Electric RCD. А точек подключения 75587 сокетов для этих устройств до сих пор нет.

Графические и буквенные обозначения некоторых из них. Какие выводы можно сделать из вышесказанного. Но лучше один раз услышать, чем сто раз услышать, поэтому давайте рассмотрим реальный пример.

Обозначение независимого триггера на однолинейных диаграммах довольно простое, созданное по правилам действующего ГОСТ Р МЭК 60617-DB-12M-2015 “Графические символы для диаграмм (в формате базы данных)”.

Ниже показана выдержка из однолинейной схемы, на которой изображен автоматический выключатель (АВ) и связанное с ним независимое устройство отключения:

Эти два устройства механически связаны, при подаче сигнала (ток достигает катушки) расцепитель (KM) физически покидает рычаг выключателя (QF), отключая всю группу устройств, питающихся от него.

Схематически это выглядит следующим образом:

На схемах показаны только основные компоненты, предоставляющие достаточную информацию для того, чтобы опытный электрик, знакомый с принципом работы данного электрощитового оборудования, смог правильно его идентифицировать и подключить:

– Катушка, к которой подключен управляющий сигнал – электрический ток (соленоид)

– Механическое соединение, между сердечником катушки и рычагом AB

– Коммутатор – к которому он подключен

Если на однолинейной схеме вы видите символ устройства, состоящий из этих пиктограмм, то это устройство отключения.

Из-за схожих компонентов и принципа действия его часто путают со схематическим изображением контактора. Чтобы избежать этого, прочитайте следующую статью о том, как обозначаются контакторы на однопроводных схемах, и рассмотрите основные различия между ними.

Идентификация автоматического выключателя на принципиальной схеме. Идентификация автоматических выключателей на однолинейных схемах

Идентификация автоматических выключателей на электрических схемах

Автоматические выключатели являются основополагающим элементом электрических схем.

В настоящее время существует большой разброс в том, как проектировщики представляют его на планах и схемах, но не всегда правильно, что часто приводит к ошибкам при сборке электрических щитов или электроустановок.

Чтобы предотвратить это, следует соблюдать простые правила размещения блоков предохранителей и их маркировки.

Графическое изображение автоматических выключателей стандартизировано в:

ГОСТ 2.755-87 ЕСКД “Графические символы в электрических схемах. Коммутационные устройства и контактные соединения”.

ГОСТ Р МЭК 60617-ДБ-12М-2015 “Символы графические для диаграмм”, который идентичен международному стандарту МЭК 60617-ДБ-12М:2012* “Символы графические для диаграмм”.

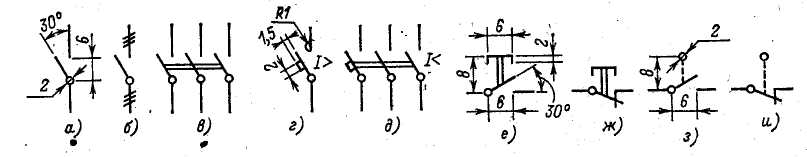

Согласно этим стандартам, обозначение автоматического выключателя в однолинейной схеме выглядит следующим образом:

Он состоит из нескольких графических символов из ГОСТа, обозначающих определенные характеристики и функции устройства. Однополюсный автоматический контроллер газовой горелки имеет три из них:

– Замыкающий выключатель

Пример простой схемы однополюсного переключателя, состоящего только из одного такого однополюсного переключателя:

Двухполюсный, трехполюсный или четырехполюсный выключатель обозначается косыми чертами, расположенными на питающей линии, число которых соответствует числу полюсов:

Алфавитный код

Буквенный код, который используется для обозначения автоматических выключателей, указан в ГОСТ 2.710-81 Единой системы конструкторской документации (ЕСКД). “Буквенно-цифровые обозначения в электрических схемах”.

Согласно ему, автоматика в системах обозначается символами – QF:

Q – Автоматические выключатели и разъединители в силовых цепях

F – Защитные устройства

После буквенного кода следует серийный номер автоматического устройства.

Обозначение автоматического блока на электрической схеме

Провод является эффективным проводником электричества.

Проводник без соединения маркируется как “метод горба”.

Проводник с соединением – обозначает физическое соединение проводников, позволяющее протекать току.

Постоянный ток (DC) – электрический ток, который не изменяет свою величину или направление с течением времени.

Переменный ток (AC) – электрический ток, величина и направление которого изменяются во времени.

Батарея – источник питания от одной или нескольких батарей.

Также возможно, что значение сверхтока будет выше, чем указано на устройстве. В этом случае нет гарантии, что устройство будет работать правильно и не повредит себя. Более вероятно, что магнитный расцепитель просто не справляется с нагрузкой.

Алфавитные символы в электрических схемах

Буквы на электрических схемах и чертежах обозначают радиокомпоненты, электронные детали, интегральные схемы, электродвигатели и т. д. Типичный список буквенных символов приведен ниже.

В дополнение к принятой в мире алфавитной кодировке компонентов существует русская версия, отраженная в УГО ГОСТ 7624-55. Выдержка из нее приведена в таблице.

Электронная и энергетическая промышленность постоянно пополняется новыми радиокомпонентами и устройствами. Их обозначения появляются в новостях электротехники. Если появляются новые элементы, их нетрудно добавить в справочник.

Самодельщика интересуют 3 типа схем: функциональная схема, схема проводки и электрическая схема.

Советы по выбору автоматического выключателя

Существует два основных критерия выбора автоматического выключателя. Первый основан на выполнении целевой функции – обеспечении защиты от сверхтоков для электрических цепей с определенными характеристиками, второй – на соотношении цена/качество выбранного типа АВ.

Номинальный ток реле должен быть меньше или равен максимальному току защищаемой цепи. Если цепь выполнена из медного провода с сечением проводника 1,5 мм2 , необходимо выбрать защиту с номинальным током не более 16 A. Поскольку максимально допустимый рабочий ток для данного типа проводника не должен превышать 21 A, а допустимый ток короткого замыкания 1s не должен превышать 170 A, защитная характеристика AB может быть выбрана как тип C. В этом случае класс ограничения тока может быть любым, но следует учитывать, что чем раньше будет отключена цепь в случае короткого замыкания, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в работоспособном состоянии.

Количество полюсов АВ выбирается в зависимости от количества защищаемых электрических цепей. Для однофазных цепей – обычно двухполюсные, для трехфазных цепей используются трех- и четырехполюсные АВ.

По практическим соображениям система защиты от сверхтоков должна быть основана на двухуровневой конструкции. Первый уровень защиты должен быть основан на ВД. Поскольку потребители электроэнергии обычно распределены по отдельным помещениям, вторая ступень защиты должна быть распределенного типа, группируя электрические цепи по их функциональному назначению и питая каждую группу отдельным АВ, что позволяет избежать общего провала напряжения в случае локальной перегрузки по току. В этом случае ВД должен быть адаптирован к суммарному току всех потребителей электроэнергии.

Другой вариант – смешанная схема: все потребители разделены на категории и питаются от распределительного устройства по отдельным защищенным линиям, от которых ответвления идут через распределительные коробки.

Как представлены выключатели, переключатели, розетки

Для некоторых из этих устройств не существует утвержденных изображений. Например, диммеры (светорегуляторы) и кнопки не маркируются.

Однако все остальные типы выключателей имеют свои собственные символы на электрических схемах. Они могут быть установлены в открытом или скрытом положении, и на выбор предлагаются две группы пиктограмм. Разница заключается в расположении приборной панели на фотографии ключа. Чтобы понять, о каком типе выключателя идет речь на схеме, важно иметь в виду следующее.

Для двухсторонних и трехсторонних выключателей существуют отдельные символы. В документации они обозначаются как “двойные” и “встроенные” соответственно.

Существуют также различия для корпусов с разной степенью защиты. В помещениях с нормальными условиями эксплуатации используются выключатели со степенью защиты IP 20, возможно до IP 23. Во влажных помещениях (ванная комната, бассейн) или на открытом воздухе степень защиты должна быть не менее IP44. Их изображения отличаются тем, что круги нарисованы. Поэтому их легко отличить друг от друга.

Читайте также: Ювелирные технологии

Символы для обозначения выключателей на чертежах и схемах

Для переключателей есть отдельные изображения. Это выключатели, которые позволяют управлять включением и выключением света из двух точек (есть и три, но без стандартных изображений).

Маркировка розеток и групп розеток показывает ту же тенденцию: есть одиночные розетки, двойные розетки и группы из нескольких розеток. Изделия для помещений с нормальной эксплуатацией (IP 20 – 23) имеют неокрашенную центральную часть, а изделия для влажных помещений с более высокой степенью защиты (IP 44 и выше) имеют темную окраску центральной части.

На следующих электрических схемах показаны символы для различных типов розеток (открытых, скрытого монтажа)

Как только вы поймете логику, лежащую в основе того или иного символа, и запомните некоторые основные сведения (в чем разница между символом открытой розетки и розетки скрытого монтажа), через некоторое время вы сможете уверенно ориентироваться в чертежах и схемах.

Читайте далее:

• Стационарный заземлитель – Большая Энциклопедия Нефти и Газа, Статья 1.
• Однопроводная схема питания: назначение, типы, принципы проектирования, требования к проектированию.
• Распределительные щиты питания: Автоматические выключатели, разъединители и автоматические выключатели.
• ПРИНЦИПИАЛЬНАЯ СХЕМА.
• Полезные статьи о том, что такое приказ в электроустановках.
• Алфавитные символы для электрических схем.
• Как обозначаются электрические розетки на чертежах?.

Электрическая схема: автоматические выключатели на схеме

Электрическая схема — дело, в котором сложно разобраться. Далеко не все люди, напрямую не связанные с электроникой и электрикой, знают, как обозначаются автоматические выключатели на электрических схемах.

В этом, по большому счету, нет ничего удивительного. Проблема в том, что даже специалисты порой, не знают, как это правильно сделать, поэтому и возникает путаница, недопонимание и некоторые сложности с практической точки зрения.

Графическое обозначение выключателя на электрической схеме

Безусловно, существует ГОСТ 2.755-87 ЕСКД, который регламентирует обозначение элементов на электрической схеме. Это важно, как и то, что значат буквы на автоматическом выключателе. Но четкого и однозначного определения того, как обозначаются автоматические выключатели, не существует.

По этой причине каждый инженер выполняет изображение, как ему хочется и подсказывает его профессиональное воображение. Хотя со временем появились некоторые стандарты и общие правила того, как на схеме обозначается автоматический выключатель. Их можно представить в виде таблицы.

В целом, необходимо внимательно изучать пояснения к схемам, если таковые присутствуют. Именно там разработчик конкретного проекта размещает условные графические обозначения и приводит к ним расшифровку.

Буквенное обозначение на электрической схеме

С практической точки зрения в отношении автоматических выключателей может стать именно буквенно-цифровое обозначение. Если в документе мы видим литеру «R», то всем понятно, что речь в данном случае будет идти о статической нагрузке, а «C» – конденсатор. Также автоматические устройства обозначаются двумя буквами, первая из которых «Q», а вторая обозначает конкретный тип прибора. Имеет смысл свести наиболее часто встречаемые обозначения автоматических устройств в единую таблицу.

Возможные последствия неправильной интерпретации обозначений на электрической схеме

Если неправильно прочитать, как на электрической схеме обозначается автоматический выключатель, то последствия могут быть самыми непредсказуемыми:

1. Соединение нуля и заземляющей шины со всеми вытекающими в плане защиты.
2. Отсутствие полнофазного подключения чревато ложными выключениями автомата. Самое интересное, что некоторые мастера сознательно используют неполнофазное подключение в целях экономии (используют то оборудование, которое есть). Это очень серьезное нарушение.
3. Неправильный вывод проводников на розетку. В результате могут появляться все те же ложные отключения.
4. Иногда вследствие ошибок соединяют вместе нули различных автоматов, в результате неконтролируемые отключения случаются достаточно часто.
5. Нередки случаи, когда из-за неправильно прочитанной электрической схемы мастера перепутывают фазы и нули различных устройств со всеми вытекающими последствиями.
6. Не стоит исключать ошибки в соблюдении полярности отдельных приборов. Это однозначно приводит неработоспособности схемы, а также выходу из строя отдельных компонентов.

В заключение стоит отметить следующее. Автоматы различных типов важны с практической точки зрения. И недопустимо игнорировать их применение в сетях электропитания.

Однако необходимо четко понимать, каким образом эти устройства обозначаются графически, не забывать изучать существующие пояснения к электрическим схемам.
