Определение напряжения прикосновения: что это такое, особенности, меры защиты, расчет

что это такое, особенности, меры защиты, расчет

Определение и особенности.

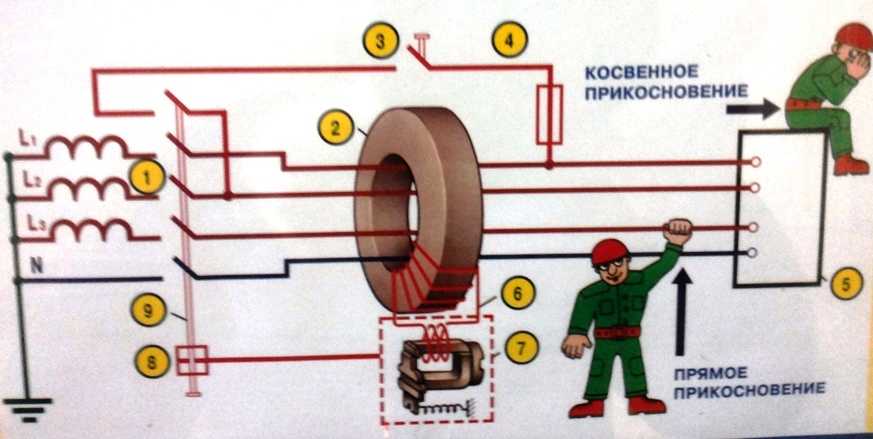

Напряжение прикосновения (touch voltage) — это напряжение между проводящими частями при одновременном прикосновении к ним человека или животного (определение согласно СП 437.1325800.2018 [1]).

Примечание к определению: на значение напряжения прикосновения может существенно влиять полное сопротивление тела человека или животного, находящегося в электрическом контакте с этими проводящими частями.

Согласно ГОСТ Р МЭК 61557-1-2005 для рассматриваемого термина установлено следующее краткое обозначение: U_t

Харечко Ю.В., проведя, на мой взгляд, основательный анализ нормативной документации, в своей книге [2] описал особенности понятия «напряжение прикосновения» следующим образом:

« При одновременном прикосновении человека или животного к проводящим частям, находящимся под разными электрическими потенциалами, он попадает под напряжение, которое в нормативной документации называют напряжением прикосновения. В этих условиях через тело человека (животного) будет протекать электрический ток, который может вызвать смертельное поражение электрическим током, привести к серьезной электрической травме или спровоцировать механическую травму. Если человек (животное), имея электрическую связь с землей, прикоснется к какой-либо проводящей части, находящейся под напряжением, то он также окажется под напряжением прикосновения. Через тело человека (животного) также будет протекать электрический ток, величина которого зависит от напряжения прикосновения и полного сопротивления его тела. »

[2]

« Прикосновение человека (животного) к проводящим частям, находящимся под напряжением, обычно происходит в условиях единичного или множественных повреждений. Например, когда из-за повреждения изоляции частей, находящихся под напряжением, они становятся доступными для прикосновения. Однако наиболее вероятным является прикосновение к открытой проводящей части электрооборудования класса 0 или I, которая оказалась под напряжением из-за повреждения основной изоляции какой-то опасной токоведущей части. Возможно, но менее вероятно прикосновение человека к проводящей оболочке электрооборудования класса II, оказавшейся под напряжением при повреждении двойной или усиленной изоляции опасной части, находящейся под напряжением. »

[2]

Меры защиты.

О том какие меры защиты необходимо использовать, для того, чтобы уменьшить напряжение прикосновение в электроустановках зданий, писал Харечко Ю.В. в своем кратком терминологическом словаре [2]:

« С целью уменьшения напряжения прикосновения в электроустановках зданий выполняют защитное уравнивание потенциалов. При его осуществлении посредством защитных проводников соединяют между собой открытые проводящие части электрооборудования класса I, а с помощью защитных проводников уравнивания потенциалов соединяют сторонние проводящие части. В условиях повышенной вероятности поражения электрическим током, когда электрооборудование класса I используют, например, в помещениях здания, имеющих проводящие полы и стены, характеризующихся повышенной влажностью, температурой и другими неблагоприятными условиями, осуществляют дополнительное уравнивание потенциалов. При его выполнении с помощью защитных проводников дополнительного уравнивания потенциалов открытые проводящие части электрооборудования класса I соединяют со сторонними проводящими частями. »

[2]

Защитное уравнивание потенциалов обычно применяют в совокупности с другими мерами предосторожности, например – с автоматическим отключением питания. В этом случае посредством системы защитного уравнивания потенциалов, во-первых, создают искусственный проводящий путь для протекания тока замыкания на землю. Во-вторых, уменьшают напряжение прикосновения до момента срабатывания защитного устройства, которое отключает распределительную или конечную электрическую цепь с аварийным электрооборудованием класса I.

Ожидаемое напряжение прикосновения

Ожидаемое напряжение прикосновения (prospective touch voltage) — это напряжение между одновременно доступными проводящими частями, когда человек или домашний скот их не касается (определение согласно ГОСТ Р 58698-2019).

Ожидаемым напряжением прикосновения является напряжение между проводящими частями, доступными одновременному прикосновению, когда этих частей не касается ни человек, ни животное. Термин «ожидаемое напряжение прикосновения» характеризует максимальное значение напряжения между указанными проводящими частями. В случае прикосновения человека (животного) к этим проводящим частям величина напряжения прикосновения может уменьшиться по сравнению со значением ожидаемого напряжения прикосновения.

Для уменьшения ожидаемого напряжения прикосновения в электроустановках зданий выполняют защитное уравнивание потенциалов, а в помещениях здания, характеризующихся повышенной вероятностью поражения электрическим током, например в ванных комнатах, осуществляют также дополнительное уравнивание потенциалов.

Напряжение между открытой проводящей частью, оказавшейся под напряжением из-за повреждения основной изоляции опасной токоведущей части, и землей или проводящей поверхностью, на которой может находиться человек, также является ожидаемым напряжением прикосновения. Его значение зависит от типа заземления системы, которому соответствует электроустановка здания.

Расчет

Оценим значения ожидаемых напряжений прикосновения для наиболее распространенной системы распределения электроэнергии, которая представляет собой электроустановку здания, подключенную к низковольтной распределительной электрической сети, состоящей из понижающей трансформаторной подстанции и воздушной или кабельной линии электропередачи.

Если произошло повреждение основной изоляции какой-либо опасной токоведущей части электрооборудования класса I и возникло ее замыкание на открытую проводящую часть, то в электроустановке здания, соответствующей типу заземления системы TT, ток замыкания на землю из токоведущей части протекает в открытую проводящую часть. Далее из открытой проводящей части по защитному проводнику, главной заземляющей шине, заземляющим проводникам и заземлителю электрический ток протекает в локальную землю. Через землю ток замыкания на землю протекает к заземлителю заземляющего устройства нейтрали трансформатора, установленного в трансформаторной подстанции 10/0,4 кВ. (см. рис. 1 статьи «Ток замыкания на землю»).

Рассмотрим упрощенную схему замещения системы TT, представленную на рис. 1. Ток замыкания на землю протекает в
замкнутом контуре, образованном полными сопротивлениями фазного проводника линии электропередачи, фазных и защитных проводников электрических цепей электроустановки здания, заземляющих устройств источника питания и электроустановки здания, а также источником питания.

Рис. 1. Упрощенная схема замещения системы TT (рисунок заимствован из книги [2] Харечко Ю.В)

На рисунке 1 обозначено:

• Z_{L ЛЭП} – полное сопротивление фазного проводника линии электропередачи от низковольтного распределительного устройства трансформаторной подстанции до вводных зажимов электроустановки здания;
• Z_{L ЭЗ} – полное сопротивление фазных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю;
• Z_{PE ЭЗ} – полное сопротивление защитных проводников распределительных и конечных электрических цепей от главной заземляющей шины заземляющего устройства электроустановки здания до места замыкания на землю;
• Z_{ЗУ ИП} – полное сопротивление заземляющего устройства источника питания;
• Z_{ЗУ ЭЗ} – полное сопротивление заземляющего устройства электроустановки здания;
• I_EF – ток замыкания на землю;
• U_{Tp ЭЗ} – ожидаемое напряжение прикосновения в электроустановке здания;
• U_{Tp E} – ожидаемое напряжение прикосновения относительно земли;
• 1 – открытая проводящая часть аварийного электрооборудования класса I;
• 2 – земля;
• 3 – главная заземляющая шина заземляющего устройства электроустановки здания.

Значение ожидаемого напряжения прикосновения в электроустановке здания U_{Tp ЭЗ} равно падению напряжения на защитных проводниках электрических цепей Z_{PE ЭЗ} от места замыкания на землю 1, расположенного в открытой проводящей части аварийного электрооборудования класса I, до главной заземляющей шины 3:

U_{Tp ЭЗ} = Z_{PE ЭЗ} × I_EF,

где I_EF – ток замыкания на землю, А.

Ожидаемое напряжение прикосновения в электроустановке здания будет небольшим по двум причинам:

1. Во-первых, полное сопротивление защитных проводников электроустановки здания обычно менее 1 Ом.
2. Во-вторых, ток замыкания на землю в системе TT, как правило, не превышает нескольких ампер.

Значение ожидаемого напряжения прикосновения относительно земли U_{Tp E} равно сумме падения напряжения на защитных проводниках электрических цепей электроустановки здания Z_{PE ЭЗ} и падения напряжения на заземляющем устройстве электроустановки здания Z_{ЗУ ЭЗ} от главной заземляющей шины 3 до земли 2:

U_{Tp E} = (Z_{PE ЭЗ} + Z_{ЗУ ЭЗ}) × I_EF.

Поскольку сумма полных сопротивлений фазного проводника линии электропередачи, фазных и защитных проводников электрических цепей электроустановки здания существенно меньше суммы полных сопротивлений заземляющего устройства источника питания и электроустановки здания, ожидаемое напряжение прикосновения относительно земли можно приблизительно определить так:

U_{Tp E} ≈ Z_{ЗУ ЭЗ} × I_EF ≈ U_o × Z_{ЗУ ЭЗ} / (Z_{ЗУ ИП} + Z_{ЗУ ЭЗ} ),

где U_o – номинальное напряжение фазного проводника относительно земли, В.

Например, если номинальное напряжение электроустановки здания равно 230/400 В, полное сопротивление заземляющего устройства нейтрали трансформатора трансформаторной подстанции равно 4 Ом, а полное сопротивление заземляющего устройства электроустановки здания – 10 Ом, то значение ожидаемого напряжения прикосновения относительно земли будет приблизительно равно:

U_{Tp E} ≈ 230 В × 10 Ом / (4+10) Ом ≈ 164 В,

где 230 В – номинальное фазное напряжение.

Значение ожидаемого напряжения прикосновения относительно земли зависит от соотношения полных сопротивлений заземляющих устройств источника питания и электроустановки здания. При уменьшении полного сопротивления заземляющего устройства источника питания, а также при увеличении полного сопротивления заземляющего устройства электроустановки здания ожидаемое напряжение прикосновения относительно земли возрастает.

Согласно требованиям ГОСТ Р 50571.3-2009 в электроустановках зданий, имеющих тип заземления системы TT, в качестве защитного устройства в составе автоматического отключения питания обычно применяют устройства дифференциального тока. Поэтому полное сопротивление заземляющего устройства электроустановки здания может быть больше 100 Ом. Если полное сопротивление заземляющего устройства нейтрали трансформатора равно 4 Ом, а полное сопротивление заземляющего устройства электроустановки здания – 100 Ом, то значение ожидаемого напряжения прикосновения относительно земли будет приблизительно равно фазному напряжению:

U_{Tp E} ≈ 230 В × 100 Ом / (4+100) Ом ≈ 221 В.

В отличие от системы TT в системе TN-C-S ток замыкания на землю в основном протекает не в земле, а по PEN-проводнику линии электропередачи (см. рис. 2 статьи «Ток замыкания на землю»).

То есть преобладающая часть тока замыкания на землю протекает в замкнутом контуре, образованном полными сопротивлениями фазного проводника и PEN-проводника линии электропередачи, фазных и защитных проводников электрических цепей электроустановки здания, а также источником питания (рис. 2). Сумма полных сопротивлений заземляющих устройств источника питания и электроустановки здания многократно превышает полное сопротивление PEN-проводника линии электропередачи, параллельно которому они включены. Поэтому через эти два сопротивления протекает незначительная часть тока замыкания на землю.

Фазный проводник и PEN-проводник линии электропередачи от трансформаторной подстанции до электроустановки здания обычно имеют одинаковые протяженности и сечения. Протяженности и сечения фазных и защитных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю также, как правило, равны. Следовательно, равны между собой полные сопротивления фазного проводника и PEN-проводника линии электропередачи, а также фазных и защитных проводников электроустановки здания. Поэтому при замыкании на землю падение напряжения на полных сопротивлениях PEN-проводника линии электропередачи и защитных проводников электроустановки здания будет приблизительно равно половине фазного напряжения – 115 В.

Рис. 2. Упрощенная схема замещения системы TN-C-S (рисунок заимствован из книги [2] Харечко Ю.В)

На рисунке 2 обозначено:

• Z_{L ЛЭП} – полное сопротивление фазного проводника линии электропередачи от низковольтного распределительного устройства трансформаторной подстанции до вводных зажимов электроустановки здания;
• Z_{L ЭЗ} – полное сопротивление фазных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю;
• Z_{PEN ЛЭП} – полное сопротивление PEN-проводника линии электропередачи от низковольтного распределительного устройства трансформаторной подстанции до вводных зажимов электроустановки здания;
• Z_{PE ЭЗ} – полное сопротивление защитных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю;
• Z_{ЗУ ИП} – полное сопротивление заземляющего устройства источника питания;
• Z_{ЗУ ЭЗ} – полное сопротивление заземляющего устройства электроустановки здания;
• I_EF – ток замыкания на землю;
• U_{Tp ЭЗ} – ожидаемое напряжение прикосновения в электроустановке здания;
• U_{Tp E} – ожидаемое напряжение прикосновения относительно земли;
• 1 – открытая проводящая часть аварийного электрооборудования класса I;
• 2 – земля;
• 3 – вводной зажим электроустановки здания, на котором выполняют разделение PEN-проводника линии электропередачи на защитный и нейтральный проводники электроустановки здания фазного проводника и PEN-проводника линии электропередачи, а также фазных и защитных проводников электроустановки здания.

Значение ожидаемого напряжения прикосновения в электроустановке здания, соответствующей типу заземления системы TN‑C‑S, равно падению напряжения на защитных проводниках распределительных и конечных электрических цепей от места замыкания на землю 1, расположенного в открытой проводящей части аварийного электрооборудования класса I, до вводного зажима 3, на котором выполняют разделение PEN-проводника линии электропередачи на защитный и нейтральный проводники электроустановки здания:

U_{Tp ЭЗ} = Z_{PE ЭЗ} × I_EF.

Значение ожидаемого напряжения прикосновения в электроустановке здания зависит от соотношения полных сопротивлений PEN-проводника линии электропередачи и защитных проводников электрических цепей электроустановки здания. При равенстве этих сопротивлений значение ожидаемого напряжения прикосновения в электроустановке здания приблизительно составляет одну четвертую часть фазного напряжения:

U_{Tp ЭЗ} ≈ U_o × 0. 5 × 0.5 ≈ 230 × 0.25 ≈ 57,6 В.

Если полное сопротивление PEN-проводника линии электропередачи в 2 раза меньше полного сопротивления защитных проводников электроустановки здания, значение ожидаемого напряжения прикосновения в электроустановке здания будет приблизительно равно двум шестым частям фазного напряжения:

U_{Tp ЭЗ} ≈ U_o × 1/2 × 2/3 ≈ 230 × 2/6 ≈ 76,7 В.

В пределе оно может достигнуть половины фазного напряжения – 115 В, если полное сопротивление PEN-проводника линии электропередачи равно нулю, например, когда электроустановка здания подключена непосредственно к трансформаторной подстанции, встроенной в здание:

U_{Tp ЭЗ} ≈ U_o × 1/2 × 1 ≈ 230 × 1/2 ≈ 115 В.

Ожидаемое напряжение прикосновения относительно земли равно сумме падения напряжения на защитных проводниках электрических цепей электроустановки здания и падения напряжения на заземляющем устройстве электроустановки здания от главной заземляющей шины до земли 2. Последнее зависит от падения напряжения на PEN-проводнике линии электропередачи и соотношения полных сопротивлений заземляющих устройств источника питания и электроустановки здания. Ожидаемое напряжение прикосновения относительно земли можно определить так:

U_{Tp E} = (Z_{PEN ЛЭП} × Z_{ЗУ ЭЗ} / (Z_{ЗУ ИП} + Z_{ЗУ ЭЗ}) + Z_{PE ЭЗ}) × I_EF.

Значение ожидаемого напряжения прикосновения относительно земли, с одной стороны, зависит от соотношения полных сопротивлений PEN-проводника линии электропередачи и защитных проводников электроустановки здания. С другой стороны, оно зависит от соотношения полных сопротивлений заземляющих устройств источника питания и электроустановки здания. При равенстве полных сопротивлений PEN-проводника линии электропередачи и защитных проводников электроустановки здания, с одной стороны, и полных сопротивлений заземляющих устройств источника питания и электроустановки здания, с другой стороны, ожидаемое напряжение прикосновения относительно земли будет приблизительно равно трем восьмым частям фазного напряжения:

U_{Tp E} ≈ U_o × 1/2 × (1/2 ×1/2 +1/2) ≈ 230 × 3/8 ≈ 86,3 В.

Если полное сопротивление PEN-проводника линии электропередачи равно половине полного сопротивления защитных проводников электроустановки здания, а полное сопротивление заземляющего устройства источника питания также равно половине полного сопротивления заземляющего устройства электроустановки здания, ожидаемое напряжение прикосновения относительно земли будет больше:

U_{Tp E} ≈ U_o × 1/2 × (1/3 × 2/3 + 2/3) ≈ 230 × 8/18 ≈ 102,2 В.

Максимальное значение ожидаемого напряжения прикосновения относительно земли равно половине фазного напряжения – 115 В, если электроустановка здания подключена непосредственно к трансформаторной подстанции, которая встроена в здание. В этом случае ожидаемое напряжение прикосновения относительно земли равно ожидаемому напряжению прикосновения в электроустановке здания. Такое же значение ожидаемого напряжения прикосновения относительно земли будет в том случае, когда произошло замыкание на землю на вводе в электроустановку здания. Ожидаемое напряжение прикосновения в электроустановке здания при этом равно нулю. Ожидаемое напряжение прикосновения относительно земли может достигнуть половины фазного напряжения также, если в электроустановке здания нет заземляющего устройства.

Условный предел напряжения прикосновения

Условный предел напряжения прикосновения (conventional touch voltage limit) — это максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Это определение на основе ГОСТ Р МЭК 60050-195-2005. В этом стандарте данный термин назван иначе — «допустимое напряжение прикосновения». Обозначается как U_L .

Условный предел напряжения прикосновения устанавливает значение максимального ожидаемого напряжения прикосновения, которое может иметь место в электроустановке здания в течение неограниченного промежутка времени. Значение этого напряжения, как правило, не должно превышать верхней границы сверхнизкого напряжения, равной 50 В переменного тока и 120 В постоянного тока. Однако, если электрооборудование применяют в условиях, характеризующихся повышенной опасностью поражения электрическим током, указанные максимальные значения ожидаемого напряжения прикосновения обычно уменьшают, чтобы уменьшить вероятность поражения электрическим током.

Список использованной литературы

1. СП 437.1325800.2018
2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 3// Приложение к журналу «Библиотека инженера по охране труда». – 2013. – № 4. – 160 c.;
