Как узнать мощность трансформатора?

Определение мощности силового трансформатора

Эти преобразования электрического тока необходимы, поскольку любая электронная аппаратура собрана на транзисторах и микросхемах, которым обычно требуется напряжение не более 5-12 вольт.

Чтобы самостоятельно собрать блок питания, начинающему радиолюбителю требуется найти или приобрести подходящий трансформатор для будущего блока питания. В исключительных случаях можно изготовить силовой трансформатор самостоятельно. Такие рекомендации можно встретить на страницах старых книг по радиоэлектронике.

Но в настоящее время проще найти или купить готовый трансформатор и использовать его для изготовления своего блока питания.

Полный расчёт и самостоятельное изготовление трансформатора для начинающего радиолюбителя довольно сложная задача. Но есть иной путь. Можно использовать бывший в употреблении, но исправный трансформатор. Для питания большинства самодельных конструкций хватит и маломощного блока питания, мощностью 7-15 Ватт.

Если трансформатор приобретается в магазине, то особых проблем с подбором нужного трансформатора, как правило, не возникает. У нового изделия обозначены все его главные параметры, такие как мощность, входное напряжение, выходное напряжение, а также количество вторичных обмоток, если их больше одной.

Как известно, потребляемая электронным прибором мощность зависит от потребляемого им тока и напряжения, которое требуется для его нормальной работы. Ориентировочно эту мощность можно определить, умножив потребляемый прибором ток (I_н на напряжение питания прибора (U_н). Думаю, многие знакомы с этой формулой ещё по школе.

P=U_н * I_н

,где U_н – напряжение в вольтах; I_н – ток в амперах; P – мощность в ваттах.

коэффициента полезного действия (КПД). Но радует то, что такие трансформаторы широко распространены, часто применяются в электронике и их легко найти на прилавках радиомагазинов или же в старой и неисправной радиоаппаратуре.

К тому же стоят они дешевле тороидальных (или, по-другому, кольцевых) трансформаторов, которые обладают большим КПД и используются в достаточно мощной радиоаппаратуре.

Итак, перед нами трансформатор ТП114-163М. Попробуем ориентировочно определить его мощность. За основу расчётов примем рекомендации из популярной книги В.Г. Борисова «Юный радиолюбитель».

Для определения мощности трансформатора необходимо рассчитать сечение его магнитопровода. Применительно к трансформатору ТП114-163М, магнитопровод – это набор штампованных Ш-образных и прямых пластин выполненных из электротехнической стали. Так вот, для определения сечения необходимо умножить толщину набора пластин (см. фото) на ширину центрального лепестка Ш-образной пластины.

При вычислениях нужно соблюдать размерность. Толщину набора и ширину центрального лепестка лучше мерить в сантиметрах. Вычисления также нужно производить в сантиметрах. Итак, толщина набора изучаемого трансформатора составила около 2 сантиметров.

Далее замеряем линейкой ширину центрального лепестка. Это уже задача посложнее. Дело в том, что трансформатор ТП114-163М имеет плотный набор и пластмассовый каркас. Поэтому центральный лепесток Ш-образной пластины практически не видно, он закрыт пластиной, и определить его ширину довольно трудно.

Ширину центрального лепестка можно замерить у боковой, самой первой Ш-образной пластины в зазоре между пластмассовым каркасом. Первая пластина не дополняется прямой пластиной и поэтому виден край центрального лепестка Ш-образной пластины. Ширина его составила около 1,7 сантиметра. Хотя приводимый расчёт и является ориентировочным, но всё же желательно как можно точнее проводить измерения.

Перемножаем толщину набора магнитопровода (2 см.) и ширину центрального лепестка пластины (1,7 см.). Получаем сечение магнитопровода – 3,4 см². Далее нам понадобиться следующая формула.

,где S – площадь сечения магнитопровода; P_тр – мощность трансформатора; 1,3 – усреднённый коэффициент.

После нехитрых преобразований получаем упрощённую формулу для расчёта мощности трансформатора по сечению его магнитопровода. Вот она.

Подставим в формулу значение сечения S = 3,4 см², которое мы получили ранее.

В результате расчётов получаем ориентировочное значение мощности трансформатора ~ 7 Ватт. Такого трансформатора вполне достаточно, чтобы собрать блок питания для монофонического усилителя звуковой частоты на 3-5 ватт, например, на базе микросхемы усилителя TDA2003.

Вот ещё один из трансформаторов. Маркирован как PDPC24-35. Это один из представителей трансформаторов – «малюток». Трансформатор очень миниатюрный и, естественно, маломощный. Ширина центрального лепестка Ш-образной пластины составляет всего 6 миллиметров (0,6 см.).

Толщина набора пластин всего магнитопровода – 2 сантиметра. По формуле мощность данного мини-трансформатора получается равной около 1 Вт.

Данный трансформатор имеет две вторичные обмотки, максимально допустимый ток которых достаточно мал, и составляет десятки миллиампер.

Такой трансформатор можно использовать только лишь для питания схем с малым потреблением тока.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

формула для нахождения сечения магнитопровода, как рассчитать обмотки

В быту и технике широко применяется низковольтная аппаратура. Этот факт требует использования устройств, понижающих стандартное напряжение до необходимого уровня. Нужно создать прибор, который соответствует предъявляемым нормам. Перед электриком встаёт задача, как определить мощность трансформатора. Знание элементарных физических законов помогает решить проблему.

Теория и история

Катушки наматываются из алюминиевого или медного провода. Сердечник набирается из пластин с повышенными ферромагнитными свойствами.

Первичная обмотка присоединяется к электрической сети переменного тока. Во вторичную обмотку включается устройство, которому требуется напряжение другой величины.

После подключения к трансформатору питания в магнитопроводе появляется замкнутый магнитный поток, который индуцирует в каждой катушке переменную электродвижущую силу. Закон Фарадея гласит, что ЭДС равна скорости изменения магнитного потока, который проходит через электромагнитный контур. Знак «минус» указывает на противоположность направлений магнитного поля и ЭДС.

Формула e = − n (∆Ф ∕ ∆ t) объединяет следующие понятия:

Электродвижущая сила e, исчисляемая в вольтах.

Количество витков n в индукторе.
Магнитный поток Ф, единица измерения которого называется вебером.
Время t, необходимое для одной фазы изменения магнитного поля.

Учитывая незначительность потерь в катушке индуктивности, ЭДС приравнивается к напряжению в обмотке. Отношение напряжений в первичной и вторичной обмотке равно отношению количества витков в двух катушках. Отсюда выводится формула трансформатора:

K ≈ U ₁ ∕ U ₂ ≈ n ₁ ∕ n ₂.

Коэффициент K всегда больше единицы. В трансформаторе изменяется только напряжение и сила тока. Умноженные друг на друга, они определяют мощность прибора, постоянную величину для конкретного устройства. Соотношение тока и напряжения в обмотках раскрывает формула:

K = n₁ ∕ n₂ = I ₂ ∕ I₁ = U₁ ∕ U₂.

Иначе говоря, во сколько раз уменьшено напряжение во вторичной обмотке в сравнении с напряжением в первичной катушке, во столько раз сила тока во вторичной катушке больше тока в первичной обмотке. Различное напряжение устанавливается количеством витков в каждом индукторе. Формула, описывающая коэффициент K, объясняет, как рассчитать трансформатор.

Трансформатор предназначен для работы в цепи переменного напряжения. Постоянный ток не индуцирует ЭДС в магнитопроводе, и электрическая энергия не передаётся в другую обмотку.

Ещё в 1822 году Фарадей озаботился мыслью, как превратить магнетизм в электрический ток. Многолетние исследования приводят к созданию цикла статей, в которых описывалось физическое явление электромагнитной индукции. Фундаментальный труд публиковался в научном журнале английского Королевского общества.

Суть опытов состояла в том, что исследователь намотал два куска медной проволоки на кольцо из железа. К одной из катушек подключался постоянный ток. Гальванометр, соединённый с контактами другой обмотки, фиксировал кратковременное появление напряжения. Чтобы восстановить индукцию, экспериментатор отключал источник питания, а затем вновь замыкал контакты на батарею.

Работу Майкла Фарадея высоко оценило научное сообщество Великобритании. В 1832 году физик удостоился престижной награды. За выдающиеся работы в области электромагнетизма учёный награждён медалью Копли.

Однако устройство, собранное Фарадеем, ещё трудно назвать трансформатором. Аппарат, который действительно преобразовывал напряжение и ток, запатентован в Париже 30 ноября 1876 года. В 80-х годах позапрошлого столетия автор изобретения и конструктор трансформатора П. Н. Яблочков жил во Франции. В это же время выдающийся русский электротехник представил миру и прообраз прожектора — «свечу Яблочкова».

Расчёт параметров прибора

Иногда в руки к электрику попадает прибор без описания технических характеристик. Тогда специалист определяет мощность трансформатора по сечению магнитопровода. Площадь сечения находится перемножением ширины и толщины сердечника. Полученное число возводится в квадрат. Результат укажет на примерную мощность устройства.

Желательно, чтобы площадь магнитопровода немного превышала расчётное значение. Иначе тело сердечника попадёт в область насыщения магнитного поля, что приведёт к падению индуктивности и сопротивления катушки. Этот процесс увеличит уровень проходящего тока, вызовет перегрев устройства и поломку.

Практический расчёт силового трансформатора не займёт много времени. Например, перед домашним мастером стоит задача осветить рабочий уголок в гараже. В помещении имеется бытовая розетка на 220 В, в которую необходимо подключить светильник с лампой мощностью 40 Вт на 36 В. Требуется рассчитать технические параметры понижающего трансформатора.

Определение мощности

Во время работы устройства неизбежны тепловые потери. При нагрузке, не превышающей 100 Вт, коэффициент полезного действия равен 0,8. Истинная потребная мощность трансформатора P₁ определяется делением мощности лампы P₂ на КПД:

P₁ = P₂ ∕ μ = 40 ∕ 0‚8 = 50

Округление осуществляется в бо́льшую сторону. Результат 50 Вт.

Вычисление сечения сердечника

От мощности трансформатора зависят размеры магнитопровода. Площадь сечения определяется следующим образом.

S = 1‚2∙√P₁ = 1‚2∙ 7‚07 = 8‚49

Поперечное сечение сердечника должно иметь площадь не менее 8‚49 см².

Расчёт количества витков

Площадь магнитопровода помогает определить количество витков провода на 1 вольт напряжения:

n = 50 ∕ S = 50 ∕ 8‚49 = 5‚89.

Разности потенциалов в один вольт будут соответствовать 5‚89 оборотам провода вокруг сердечника. Поэтому первичная обмотка с напряжением 220 В состоит из 1296 витков, а для вторичной катушки потребуется 212 витков. Во вторичной обмотке происходят потери напряжения, вызванные активным сопротивлением провода. Вследствие этого специалисты рекомендуют увеличить количество витков в выходной катушке на 5−10%. Скорректированное число витков будет равно 233.

Токи в обмотках

Следующий этап — нахождение силы тока в каждой обмотке, которое вычисляется делением мощности на напряжение. После нехитрых подсчётов получается требуемый результат.

В первичной катушке I₁ = P₁ ∕ U₁ = 50 ∕ 220 = 0‚23 ампера, а во вторичной катушке I₂ = P₂ ∕ U₂ = 40 ∕ 36 = 1‚12 ампера.

Диаметр провода

Расчёт обмоток трансформатора завершается определением толщины провода, сечение которого вычисляется по формуле: d = 0‚8 √ I. Слой изоляции в расчёт не берётся. Проводник входной катушки должен иметь диаметр:

d₁ = 0‚8 √I₁ =0‚8 √0‚23 = 0‚8 ∙ 0‚48 = 0‚38.

Для намотки выходной обмотки потребуется провод с диаметром:

d₂ = 0‚8 √I₂ =0‚8 √1‚12 = 0‚8 ∙ 1‚06 = 0‚85.

Размеры определены в миллиметрах. После округления получается, что первичная катушка наматывается проволокой толщиной 0‚5 мм, а на вторичную обмотку подойдёт провод в 1 мм.

Виды и применение трансформаторов

Области использования трансформаторов разнообразны. Устройства, повышающие напряжение, эксплуатируются в промышленных целях для транспортировки электроэнергии на значительные расстояния. Понижающие трансформаторы используются в радиоэлектронике и для подсоединения бытовой техники.

Некоторые народные умельцы, недовольные пониженным напряжением в сети, рискуют включать бытовые приборы через повышающий трансформатор. Спонтанный скачок напряжения может привести к тому, что яркий комнатный свет заменит очень яркое пламя пожара.

По задачам, которые решает трансформатор, приборы делятся на основные виды:

Автотрансформатор имеет один магнитопровод, на котором собран индуктор. Часть витков выполняет функции первичной обмотки, а остальные витки действуют как вторичные катушки.
Преобразователи напряжения работают в измерительных приборах и в цепях релейной защиты.
Преобразователи тока предназначены для гальванической развязки в сетях сигнализации и управления.
Импульсные трансформаторы применяются в вычислительной технике, автоматике, системах связи.
Силовые устройства работают с напряжением до 750 киловольт.

Любое изменение параметров электричества в цепи связано с трансформатором. Специалисту, проектирующему электронные схемы, необходимо знание природы электромагнетизма. Технология расчёта обмоток трансформатора основана на базовых формулах физики.

Электротехнику, занятому рутинным делом намотки трансформатора, стоит помянуть добрым словом дядюшку Фарадея, который открыл замечательный закон электромагнитной индукции. Глядя на готовое устройство, следует также вспомнить великого соотечественника, русского изобретателя Павла Николаевича Яблочкова.

Как измерить мощность трансформатора с помощью мультиметра. | Электроник

Когда то давно я делал себе зарядное устройство из трансформатора. Его я взял из старого черно белого телевизора ВЭЛС. Убрал все вторичные обмотки и намотал одну на 16 вольт. Мощности этого трансформатора хватало даже для зарядки 190 аккумуляторов.

Когда этот трансформатор у меня появился, обмотка его была обернута бумагой. На ней было написано напряжение, которое выдают вторичные обмотки. Их там было много, наверное, 7 или 8. Но вот мощности трансформатора на ней написано не было.

Для того, что бы определить мощность трансформатора нужно измерить ток и напряжение в нагрузке. Проверять буду 2 способами. С начало посмотрю ток короткого замыкания.

Для этого беру провод по толще и устанавливаю на него токовые клещи. Замыкаю вторичную обмотку.

Ток, короткого замыкания составляет 93 ампера.

Напряжение без нагрузки составляет 16,5 вольт.

Теперь нужно нагрузить трансформатор до такого уровня, при котором напряжение во вторичной обмотке просядет. Это делается для того, что бы можно было определить, какую максимальную мощность может выдать трансформатор. Нагружать буду стартером.

Нагружать нужно до такого уровня, при котором напряжение во вторичной обмотке просядет не менее чем на 15% от напряжения без нагрузки. Именно 15% будет оптимально. Но можно нагрузить и больше.

Напряжение просело до 8,5 вольт, а ток составил 55 ампер. Теперь для того, что бы вычислить мощность трансформатора нужно напряжение умножить на ток.

Получается, что мощность данного трансформатора составляет около 467 ватт.

Из этого трансформатора можно сделать зарядное устройство. Статья об этом находится здесь.

На этом все, спасибо за прочтение статьи, если она была вам полезна, ставьте лайк, и подписывайтесь на канал.

Можете еще прочитать следующие статьи.

Снял клемму с аккумулятора при работающем двигателе.

Подрезал боковой электрод свечи болгаркой и вкрутил ее в двигатель.

Как узнать мощность трансформатора по железу — MOREREMONTA

Определение мощности силового трансформатора

Но если в ваши руки попал трансформатор, который уже поработал в каком-либо приборе и вы хотите его вторично использовать для конструирования своего блока питания? Как определить мощность трансформатора хотя бы приблизительно? Мощность трансформатора весьма важный параметр, поскольку от него напрямую будет зависеть надёжность собранного вами блока питания или другого устройства. Как известно, потребляемая электронным прибором мощность зависит от потребляемого им тока и напряжения, которое требуется для его нормальной работы. Ориентировочно эту мощность можно определить, умножив потребляемый прибором ток (I_н на напряжение питания прибора (U_н). Думаю, многие знакомы с этой формулой ещё по школе.

,где U_н – напряжение в вольтах; I_н – ток в амперах; P – мощность в ваттах.

Рассмотрим определение мощности трансформатора на реальном примере. Тренироваться будем на трансформаторе ТП114-163М. Это трансформатор броневого типа, который собран из штампованных Ш-образных и прямых пластин. Стоит отметить, что трансформаторы такого типа не самые лучшие с точки зрения коэффициента полезного действия (КПД). Но радует то, что такие трансформаторы широко распространены, часто применяются в электронике и их легко найти на прилавках радиомагазинов или же в старой и неисправной радиоаппаратуре. К тому же стоят они дешевле тороидальных (или, по-другому, кольцевых) трансформаторов, которые обладают большим КПД и используются в достаточно мощной радиоаппаратуре.

Перемножаем толщину набора магнитопровода (2 см.) и ширину центрального лепестка пластины (1,7 см.). Получаем сечение магнитопровода – 3,4 см 2 . Далее нам понадобиться следующая формула.

,где S – площадь сечения магнитопровода; P_тр – мощность трансформатора; 1,3 – усреднённый коэффициент.

Подставим в формулу значение сечения S = 3,4 см 2 , которое мы получили ранее.

В результате расчётов получаем ориентировочное значение мощности трансформатора

7 Ватт. Такого трансформатора вполне достаточно, чтобы собрать блок питания для монофонического усилителя звуковой частоты на 3-5 ватт, например, на базе микросхемы усилителя TDA2003.

Данный трансформатор имеет две вторичные обмотки, максимально допустимый ток которых достаточно мал, и составляет десятки миллиампер. Такой трансформатор можно использовать только лишь для питания схем с малым потреблением тока.

Габаритную мощность трансформатора можно приблизительно узнать по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.

P – мощность в Ваттах,
B – индукция в Тесла,
S – сечение в см²,
1,69 – постоянный коэффициент.

расчет мощности трансформатора по габаритам

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

Затем подставляем размер сечения в формулу и получаем мощность. Индукцию я выбрал 1,5Tc, так как у меня броневой витой магнитопровод.

P = 1,5 * 6,25² / 1,69 = 35 Ватт

Если требуется определить необходимую площадь сечения манитопровода исходя из известной мощности, то можно воспользоваться следующей формулой:

Нужно вычислить сечение броневого штампованного магнитопровода для изготовления трансформатора мощностью 50 Ватт.

S = ²√ (50 * 1,69 / 1,3) = 8см²

О величине индукции можно справиться в таблице. Не стоит использовать максимальные значения индукции, так как они могут сильно отличаться для магнитопроводов различного качества.

Максимальные ориентировочные значения индукции

Тип магнитопровода	Магнитная индукция мах (Тл) при мощности трансформатора (Вт)
Тип магнитопровода	5-10	10-50	50-150	150-300	300-1000
Броневой штампованный	1,2	1,3	1,35	1,35	1,3
Броневой витой	1,55	1,65	1,65	1,65	1,6
Кольцевой витой	1,7	1,7	1,7	1,65	1,6

Видео: Как определить мощность трансформатора, несколько способов

Описание нескольких способов определения мощности 50 Гц трансформаторов.

Простейший расчет силового трансформатора позволяет найти сечение сердечника, число витков в обмотках и диаметр провода. Переменное напряжение в сети бывает 220 В, реже 127 В и совсем редко 110 В. Для транзисторных схем нужно постоянное напряжение 10 — 15 В, в некоторых случаях, например для мощных выходных каскадов усилителей НЧ — 25÷50 В. Для питания анодных и экранных цепей электронных ламп чаще всего используют постоянное напряжение 150 — 300 В, для питания накальных цепей ламп переменное напряжение 6,3 В. Все напряжения, необходимые для какого-либо устройства, получают от одного трансформатора, который называют силовым.

Силовой трансформатор выполняется на разборном стальном сердечнике из изолированных друг от друга тонких Ш-образных, реже П-образных пластин, а так же вытыми ленточными сердечниками типа ШЛ и ПЛ (Рис. 1).

Его размеры, а точнее, площадь сечения средней части сердечника выбираются с учетом общей мощности, которую трансформатор должен передать из сети всем своим потребителям.

Упрощенный расчет устанавливает такую зависимость: сечение сердечника S в см², возведенное в квадрат, дает общую мощность трансформатора в Вт.

Например, трансформатор с сердечником, имеющим стороны 3 см и 2 см (пластины типа Ш-20, толщина набора 30 мм), то есть с площадью сечения сердечника 6 см², может потреблять от сети и “перерабатывать” мощность 36 Вт. Это упрощенный расчет дает вполне приемлемые результаты. И наоборот, если для питания электрического устройства нужна мощность 36 Вт, то извлекая квадратный корень из 36, узнаем, что сечение сердечника должно быть 6 см².

Например, должен быть собран из пластин Ш-20 при толщине набора 30 мм, или из пластин Ш-30 при толщине набора 20 мм, или из пластин Ш-24 при толщине набора 25 мм и так далее.

Сечение сердечника нужно согласовать с мощностью для того, чтобы сталь сердечника не попадала в область магнитного насыщения. А отсюда вывод: сечение всегда можно брать с избытком, скажем, вместо 6 см² взять сердечник сечением 8 см² или 10 см². Хуже от этого не будет. А вот взять сердечник с сечением меньше расчетного уже нельзя т. к. сердечник попадет в область насыщения, а индуктивность его обмоток уменьшится, упадет их индуктивное сопротивление, увеличатся токи, трансформатор перегреется и выйдет из строя.

В силовом трансформаторе несколько обмоток. Во-первых, сетевая, включаемая в сеть с напряжением 220 В, она же первичная.

Кроме сетевых обмоток, в сетевом трансформаторе может быть несколько вторичных, каждая на свое напряжение. В трансформаторе для питания ламповых схем обычно две обмотки — накальная на 6,3 В и повышающая для анодного выпрямителя. В трансформаторе для питания транзисторных схем чаще всего одна обмотка, которая питает один выпрямитель. Если на какой-либо каскад или узел схемы нужно подать пониженное напряжение, то его получают от того же выпрямителя с помощью гасящего резистора или делителя напряжения.

Число витков в обмотках определяется по важной характеристике трансформатора, которая называется “число витков на вольт”, и зависит от сечения сердечника, его материала, от сорта стали. Для распространенных типов стали можно найти “число витков на вольт”, разделив 50—70 на сечение сердечника в см:

Так, если взять сердечник с сечением 6 см², то для него получится “число витков на вольт” примерно 10.

Число витков первичной обмотки трансформатора определяется по формуле:

Это значит, что первичная обмотка на напряжение 220 В будет иметь 2200 витков.

Число витков вторичной обмотки определяется формулой:

Если понадобится вторичная обмотка на 20 В, то в ней будет 240 витков.

Теперь выбираем намоточный провод. Для трансформаторов используют медный провод с тонкой эмалевой изоляцией (ПЭЛ или ПЭВ). Диаметр провода рассчитывается из соображений малых потерь энергии в самом трансформаторе и хорошего отвода тепла по формуле:

Если взять слишком тонкий провод, то он, во-первых, будет обладать большим сопротивлением и выделять значительную тепловую мощность.

Так, если принять ток первичной обмотки 0,15 А, то провод нужно взять 0,29 мм.

Простейший расчет силового трансформатора

Простейший расчет силового трансформатора позволяет найти сечение сердечника, число витков в обмотках и диаметр провода. Переменное напряжение в сети бывает 220 В, реже 127 В и совсем редко 110 В. Для транзисторных схем нужно постоянное напряжение 10 – 15 В, в некоторых случаях, например для мощных выходных каскадов усилителей НЧ – 25÷50 В. Для питания анодных и экранных цепей электронных ламп чаще всего используют постоянное напряжение 150 – 300 В, для питания накальных цепей ламп переменное напряжение 6,3 В. Все напряжения, необходимые для какого-либо устройства, получают от одного трансформатора, который называют силовым.

Так, если взять сердечник с сечением 6 см², то для него получится “число витков на вольт” примерно 10.

Число витков первичной обмотки трансформатора определяется по формуле:

Это значит, что первичная обмотка на напряжение 220 В будет иметь 2200 витков.

Число витков вторичной обмотки определяется формулой:

Если понадобится вторичная обмотка на 20 В, то в ней будет 240 витков.

Так, если принять ток первичной обмотки 0,15 А, то провод нужно взять 0,29 мм.

Как определить мощность трансформатора по сердечнику

Смоежете ли вы сделать трансформатор под наше техническое задание?

Конечно, у нас собстевенное производство, поэтому мы можем производить не стандартные транс р с боковым подключением вводов и выводов высокого и низкого напряжения. Вправо и влево – вверх и вниз, типа НН и ВН и дополнительными опциями! Сборка любых технических параметров первичной и вторичной обмотки

Есть ли у вас силовые трансформаторы других заводом производителей?

Да, мы сотрудничаем с официальными дилерами, представительство в России, список таких заводов:
Казахстан – Кентауский трансформаторный завод Белоруссия Минск – Минский электротехнический завод им Козлова Украина Богдано Хмельницчкий (Запорожский) – Укрэлектроаппарат Алтайский Барнаул – Барнаульский Алттранс Тольяттинский Самарский – Самара ЗАО Электрощит СЭЩ Санкт Петербург СПБ Невский – Волхов Великий Новгород Подольский – ЗАО Трансформер Чеховский Электрощит Георгиевский ОАО ГТЗ Компания кубань электрощит

Высоковольные трансформаторы каких марок представлены у вас в каталоге?

Марки трансформаторов с естественной масляной системой охлаждения обмоток серии ТМ ТМГ ТМЗ ТМФ ТМГФ. Виды баков гофро (гофрированный) и с радиаторами (радиаторный) А так же доступны линейки сухих трансформаторов ТС ТСЗ ТСЛ ТСЛЗ

Высоковольтные силовые трансформаторы каких мощностей Вы можете изготовить?

Производим повышающие и понажающие напряжение заземление тока, большие цеховые, производственные, промышленные и общепромышленные трансформаторы собственных нужд общего назначения внутренней встроенные в помещение ТП и наружной установки закрытого типа. Выбор наминалы мощности 25 40 63 100 160 250 400 630 1000 (1 мВа) 1250 (1 25 мВа) 1600 (1 6 мВа) 2500 4000 6300 кВа и напряжением 6 10 35 110 0.4 кВ кВт. Можем сделать испытание напряжением под заказ, например компоновка новые типовые проекты из аморфной стали или с глухозаземлённой нейтралью каскадные, разделительные, фланцевые с боковыми вводами выводами. Строительство соответствует нормам ПУЭ и ТУ сертификация систем охлаждения. С необходимыми параметрами и тех характеристиками габаритами размерами весом высотой шириной и доп описание из образеца технического задания справочные данные документация условия работы. Прайс каталог с ценами завода производителя. Производство в России! Фото состав (из чего состоит) и чертежи принципиальная однолинейная электрическая схема по запросу. Срок эксплуатации 25 лет

В какие города поставляете оборудвание?

Поставляем в дачный посёлок коттеджные дачи коттеджи, садовые СНТ товарищества, сельские деревенские местности деревни

Определение габаритной мощности трансформатора по железу. Как узнать мощность трансформатора? Определение мощности силового трансформатора

Определение мощности силового трансформатора

Как узнать мощность трансформатора?

Для изготовления трансформаторных блоков питания необходим силовой однофазный трансформатор, который понижает переменное напряжение электросети 220 вольт до необходимых 12-30 вольт, которое затем выпрямляется диодным мостом и фильтруется электролитическим конденсатором. Эти преобразования электрического тока необходимы, поскольку любая электронная аппаратура собрана на транзисторах и микросхемах, которым обычно требуется напряжение не более 5-12 вольт.

Чтобы самостоятельно собрать блок питания. начинающему радиолюбителю требуется найти или приобрести подходящий трансформатор для будущего блока питания. В исключительных случаях можно изготовить силовой трансформатор самостоятельно. Такие рекомендации можно встретить на страницах старых книг по радиоэлектронике.

Если трансформатор приобретается в магазине, то особых проблем с подбором нужного трансформатора, как правило, не возникает. У нового изделия обозначены все его главные параметры, такие как мощность . входное напряжение . выходное напряжение . а также количество вторичных обмоток, если их больше одной.

Но если в ваши руки попал трансформатор, который уже поработал в каком-либо приборе и вы хотите его вторично использовать для конструирования своего блока питания? Как определить мощность трансформатора хотя бы приблизительно? Мощность трансформатора весьма важный параметр, поскольку от него напрямую будет зависеть надёжность собранного вами блока питания или другого устройства. Как известно, потребляемая электронным прибором мощность зависит от потребляемого им тока и напряжения, которое требуется для его нормальной работы. Ориентировочно эту мощность можно определить, умножив потребляемый прибором ток (I н на напряжение питания прибора (U н ). Думаю, многие знакомы с этой формулой ещё по школе.

Рассмотрим определение мощности трансформатора на реальном примере. Тренироваться будем на трансформаторе ТП114-163М. Это трансформатор броневого типа, который собран из штампованных Ш-образных и прямых пластин. Стоит отметить, что трансформаторы такого типа не самые лучшие с точки зрения коэффициента полезного действия (КПД ). Но радует то, что такие трансформаторы широко распространены, часто применяются в электронике и их легко найти на прилавках радиомагазинов или же в старой и неисправной радиоаппаратуре. К тому же стоят они дешевле тороидальных (или, по-другому, кольцевых) трансформаторов, которые обладают большим КПД и используются в достаточно мощной радиоаппаратуре.

Ширину центрального лепестка можно замерить у боковой, самой первой Ш-образной пластины в зазоре между пластмассовым каркасом. Первая пластина не дополняется прямой пластиной и поэтому виден край центрального лепестка Ш-образной пластины. Ширина его составила около 1,7 сантиметра. Хотя приводимый расчёт и является ориентировочным . но всё же желательно как можно точнее проводить измерения.

Перемножаем толщину набора магнитопровода (2 см .) и ширину центрального лепестка пластины (1,7 см .). Получаем сечение магнитопровода – 3,4 см 2. Далее нам понадобиться следующая формула.

где S — площадь сечения магнитопровода; P тр — мощность трансформатора; 1,3 — усреднённый коэффициент.

Подставим в формулу значение сечения S = 3,4 см 2 . которое мы получили ранее.

В результате расчётов получаем ориентировочное значение мощности трансформатора

Вот ещё один из трансформаторов. Маркирован как PDPC24-35. Это один из представителей трансформаторов — «малюток». Трансформатор очень миниатюрный и, естественно, маломощный. Ширина центрального лепестка Ш-образной пластины составляет всего 6 миллиметров (0,6 см.).

9zip.ru Ламповый звук hi-end и ретро электроника Онлайн-калькулятор расчёта по размерам магнитопровода габаритной мощности трансформатора

Ни для кого не секрет, что радиолюбители частенько самостоятельно мотают трансформаторы под свои нужды. Ведь не всегда найдётся, например, готовый сетевой трансформатор. Более актуальным этот вопрос становится, когда нужен анодно-накальный или выходной трансформатор для лампового усилителя. Здесь остаётся лишь запастись проволокой и подобрать хорошие сердечники.

Достать нужный магнитопровод порой оказывается непросто и приходится выбирать из того, что есть. Для быстрого расчёта габаритной мощности был написан приведённый здесь онлайн калькулятор. По размерам сердечника можно быстро провести все необходимые расчёты, которые выполняются по приведённой ниже формуле, для двух типов: ПЛ и ШЛ.

Введите размеры магнитопровода сердечника трансформатора. При необходимости подкорректируйте остальные значения. Внизу Вы увидите рассчитанную габаритную мощность трансформатора, который можно сделать на таком сердечнике, по формуле:

И небольшой FAQ:

Можно ли использовать железо от трансформаторов бесперебойников для изготовления выходных трансформаторов?

В этих трансформаторах пластины имеют толщину 0,5мм, что не приветствуется в аудио. Но при желании — можно. При расчётах выходников следует исходить из параметров 0,5Тл на частоте 30Гц. При расчётах же силовиков на этом железе следует задавать не более 1,2Тл.

Можно ли использовать пластины от разных трансформаторов?

Если они одинаковые по размерам, то можно. Для этого следует смешать их.

Как правильно собирать магнитопровод?

Для однотактного выходника можно две крайние Ш-пластины поставить с противоположной стороны, как часто сделано в заводских ТВЗ. В промежуток через бумажку уложить I-пластины, на 2 штуки меньше. Взяв трансформатор так, чтобы I-пластины оказались снизу, с лёгким ударом поместить его на толстую ровную металлическую плиту. Это можно делать несколько раз, контролируя процесс измерителем индуктивности, чтобы получить одинаковую пару трансформаторов.

Как определить мощность трансформатора по магнитопроводу?

Для двухтактных усилителей нужно разделить габаритную мощность железа на 6-7. Для однотактных — на 10-12 для триода и на 20 для тетрода-пентода.

Как стягивать силовой трансформатор, нужно ли клеить магнитопровод?

Если хочется склеить, то применяем жидкий клей. Подаём на первичную обмотку постоянку 5-15 вольт, чтобы получить ток около 0,2А. При этом подковы стянутся без деформации. После этого можно надеть бандаж, аккуратно затянуть и оставить, пока клей не высохнет.

Как снять лак, которым покрыты трансформаторы бесперебойников?

Замочить на пару дней в ацетоне или проварить пару часов в воде. После этого лак должен сниматься. Механическое снимание лака недопустимо, т.к. появятся заусенцы и пластины будут коротить между собой.

Годятся ли эти трансформаторы куда-нибудь без разборки и перемотки?

Если на них есть дополнительная обмотка (около 30 вольт), то, соединив её последовательно с первичной, можно получить мощный накальный трансформатор. Но нужно смотреть ток холостого хода, т.к. эти трансформаторы не предназначены для длительной работы и часто намотаны не так, как нам бы хотелось.

Типы магнитопроводов силовых трансформаторов.

Магнитопровод низкочастотного трансформатора состоит из стальных пластин. Использование пластин вместо монолитного сердечника уменьшает вихревые токи, что повышает КПД и снижает нагрев.

Магнитопроводы вида 1, 2 или 3 получают методом штамповки.
Магнитопроводы вида 4, 5 или 6 получают путём навивки стальной ленты на шаблон, причём магнитопроводы типа 4 и 5 затем разрезаются пополам.

1, 4 – броневые,
2, 5 – стержневые,
6, 7 – кольцевые.

Чтобы определить сечение магнитопровода, нужно перемножить размеры «А» и «В». Для расчётов в этой статье используется размер сечения в сантиметрах.

Трансформаторы с витыми стержневым поз.1 и броневым поз.2 магнитопроводами.

Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.

Трансформаторы с витыми кольцевыми магнитопроводами.

Как определить габаритную мощность трансформатора.

Габаритную мощность трансформатора можно приблизительно определить по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная габаритная мощность.
Конечно, можно путём экспериментов и расчетов определить максимальную мощность трансформатора с высокой точностью, но смысла большого в этом нет, так как при изготовлении трансформатора, всё это уже учтено и отражено в количестве витков первичной обмотки.
Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.

P = B * S² / 1,69

Где:
P – мощность в Ваттах,
B – индукция в Тесла,
S – сечение в см²,
1,69 – постоянный коэффициент.

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

P = 1,5 * 6,25² / 1,69 = 35 Ватт

S = ²√ (P * 1,69 / B)

S = ²√ (50 * 1,69 / 1,3) = 8см²

Максимальные ориентировочные значения индукции.

В этих случаях следует пользоваться электрооборудованием, рассчитанным на пониженное напряжение питания, не более 42 вольт.
Можно пользоваться электрическим фонарем с батарейным питанием или воспользоваться понижающим трансформатором с 220 вольт на 36 вольт.

В качестве примера давайте рассчитаем и изготовим однофазный силовой трансформатор 220/36 вольт.
Для освещения таких помещений подойдет электрическая лампочка на 36 Вольт и мощностью 25 – 60 Ватт. Такие лампочки с цоколем под стандартный патрон продаются в магазинах электро-товаров.

Если вы найдете лампочку другой мощности, например на 40 ватт. нет ничего страшного – подойдет и она. Просто наш трансформатор будет выполнен с запасом по мощности.

СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.

Мощность во вторичной цепи: Р2 = U2 I2 = 60 ватт

Где:
Р2 – мощность на выходе трансформатора, нами задана 60 ватт;
U2 – напряжение на выходе трансформатора, нами задано 36 вольт;
I2 – ток во вторичной цепи, в нагрузке.

КПД трансформатора мощностью до 100 ватт обычно равно не более &51; = 0,8 .
КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р1 = Р2 / &51; = 60 / 0,8 = 75 ватт.

Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе. Поэтому от значения Р1. мощности потребляемой от сети 220 вольт. зависит площадь поперечного сечения магнитопровода S.

Магнитопровод – это сердечник Ш – образной или О – образной формы, набранный из листов трансформаторной стали. На сердечнике будет располагаться каркас с первичной и вторичной обмотками.

Площадь поперечного сечения магнитопровода рассчитывается по формуле:

Где:
S – площадь в квадратных сантиметрах,
P1 – мощность первичной сети в ваттах.

S = 1,2 √75 = 1,2 8,66 = 10,4 см².

По значению S определяется число витков w на один вольт по формуле:

В нашем случае площадь сечения сердечника равна S = 10,4 см.кв.

w = 50 / 10,4 = 4,8 витка на 1 вольт.

Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U1 w = 220 4.8 = 1056 витка.

Число витков во вторичной обмотке на 36 вольт:

W2 = U2 w = 36 4,8 = 172. 8 витков, округляем до 173 витка.

В режиме нагрузки может быть заметная потеря части напряжения на активном сопротивлении провода вторичной обмотки. Поэтому для них рекомендуется число витков брать на 5-10 % больше рассчитанного. Возьмем W2 = 180 витков.

Величина тока в первичной обмотке трансформатора:

I1 = P1 / U1 = 75 / 220 = 0,34 ампера.

Ток во вторичной обмотке трансформатора:

I2 = P2 / U2 = 60 / 36 = 1,67 ампера.

Диаметры проводов первичной и вторичной обмоток определяются по значениям токов в них исходя из допустимой плотности тока, количества ампер на 1 квадратный миллиметр площади проводника. Для трансформаторов плотность тока, для медного провода, принимается 2 А/мм² .

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле:

Для первичной обмотки диаметр провода будет:

d1 = 0,8 √I 1 = 0,8 √0,34 = 0,8 * 0,58 = 0,46 мм. Возьмем 0,5 мм.

Диаметр провода для вторичной обмотки:

d2 = 0,8 √I 2 = 0,8 √1,67 = 0,8 * 1,3 = 1,04 мм. Возьмем 1,1 мм.

ЕСЛИ НЕТ ПРОВОДА НУЖНОГО ДИАМЕТРА. то можно взять несколько, соединенных параллельно, более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу.

Площадь поперечного сечения провода определяется по формуле:

где: d – диаметр провода.

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1 мм.

Площадь поперечного сечения провода диаметром 1,1 мм равна:

s = 0,8 d² = 0,8 1,1² = 0,8 1,21 = 0,97 мм²

Округлим до 1,0 мм² .

Из таблицы выбираем диаметры двух проводов сумма площадей поперечного сечения которых равна 1.0 мм².

Например, это два провода диаметром по 0,8 мм. и площадью по 0,5 мм².

Или два провода:

Первый диаметром 1,0 мм. и площадью сечения 0,79 мм² ,
– второй диаметром 0,5 мм. и площадью сечения 0,196 мм² .
что в сумме дает: 0,79 + 0,196 = 0,986 мм² .

Намотка катушки ведется двумя проводами одновременно, строго выдерживается равное количество витков обоих проводов. Начала этих проводов соединяются между собой. Концы этих проводов также соединяются.
Получается как бы один провод с суммарным поперечным сечением двух проводов.

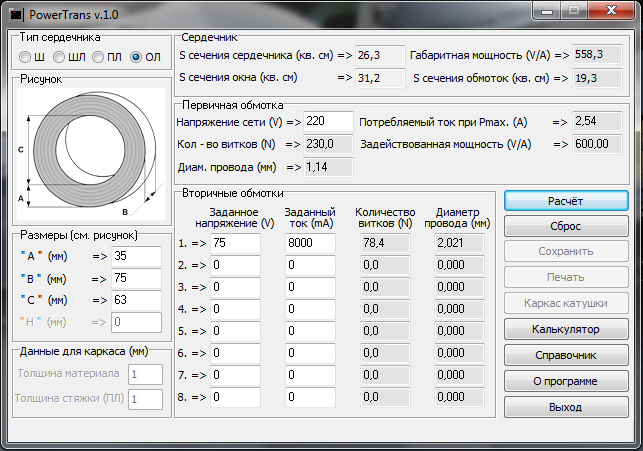

Программа для расчета силовых трансформаторов Trans50Hz v.3.7.0.0.

Например, трансформатор с сердечником, имеющим стороны 3 см и 2 см (пластины типа Ш-20, толщина набора 30 мм), то есть с площадью сечения сердечника 6 см², может потреблять от сети и «перерабатывать» мощность 36 Вт. Это упрощенный расчет дает вполне приемлемые результаты. И наоборот, если для питания электрического устройства нужна мощность 36 Вт, то извлекая квадратный корень из 36, узнаем, что сечение сердечника должно быть 6 см².

Кроме сетевых обмоток, в сетевом трансформаторе может быть несколько вторичных, каждая на свое напряжение. В трансформаторе для питания ламповых схем обычно две обмотки – накальная на 6,3 В и повышающая для анодного выпрямителя. В трансформаторе для питания транзисторных схем чаще всего одна обмотка, которая питает один выпрямитель. Если на какой-либо каскад или узел схемы нужно подать пониженное напряжение, то его получают от того же выпрямителя с помощью гасящего резистора или делителя напряжения.

Число витков в обмотках определяется по важной характеристике трансформатора, которая называется «число витков на вольт», и зависит от сечения сердечника, его материала, от сорта стали. Для распространенных типов стали можно найти «число витков на вольт», разделив 50-70 на сечение сердечника в см:

Так, если взять сердечник с сечением 6 см², то для него получится «число витков на вольт» примерно 10.

Число витков первичной обмотки трансформатора определяется по формуле:

Это значит, что первичная обмотка на напряжение 220 В будет иметь 2200 витков.

Число витков вторичной обмотки определяется формулой:

Если понадобится вторичная обмотка на 20 В, то в ней будет 240 витков.

Так, если принять ток первичной обмотки 0,15 А, то провод нужно взять 0,29 мм.

Еще записи по теме

Иногда приходится самостоятельно изготовлять силовой трансформатор для выпрямителя. В этом случае простейший расчет силовых трансформаторов мощностью до 100-200 Вт проводится следующим образом.

Зная напряжение и наибольший ток, который должна давать вторичная обмотка (U2 и I2), находим мощность вторичной цепи: При наличии нескольких вторичных обмоток мощность подсчитывают путем сложения мощностей отдельных обмоток.

Мощность передается из первичной обмотки во вторичную через магнитный поток в сердечнике. Поэтому от значения мощности Р1 зависит площадь поперечного сечения сердечника S, которая возрастает при увеличении мощности. Для сердечника из нормальной трансформаторной стали можно рассчитать S по формуле:

где s – в квадратных сантиметрах, а Р1 – в ваттах.

По значению S определяется число витков w” на один вольт. При использовании трансформаторной стали

Если приходится делать сердечник из стали худшего качества, например из жести, кровельного железа, стальной или железной проволоки (их надо предварительно отжечь, чтобы они стали мягкими), то следует увеличить S и w” на 20-30 %.

В режиме нагрузки может быть заметная потеря части напряжения на сопротивлении вторичных обмоток. Поэтому для них рекомендуется число витков брать на 5-10 % больше рассчитанного.

Ток первичной обмотки

Диаметры проводов обмоток определяются по значениям токов и исходя из допустимой плотности тока, которая для трансформаторов принимается в среднем 2 А/мм2. При такой плотности тока диаметр провода без изоляции любой обмотки в миллиметрах определяется по табл. 1 или вычисляется по формуле:

Когда нет провода нужного диаметра, то можно взять несколько соединенных параллельно более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу. Площадь поперечного сечения провода определяется по табл. 1 или рассчитывается по формуле:

Для обмоток низкого напряжения, имеющих небольшое число витков толстого провода и расположенных поверх других обмоток, плотность тока можно увеличить до 2,5 и даже 3 А/мм2, так как эти обмотки имеют лучшее охлаждение. Тогда в формуле для диаметра провода постоянный коэффициент вместо 0,8 должен быть соответственно 0,7 или 0,65.

В заключение следует проверить размещение обмоток в окне сердечника. Общая площадь сечения витков каждой обмотки находится (умножением числа витков w на площадь сечения провода, равную 0,8d2из, где dиз – диаметр провода в изоляции. Его можно определить по табл. 1, в которой также указана масса провода. Площади сечения всех обмоток складываются. Чтобы учесть ориентировочно неплотность намотки, влияние каркаса изоляционных прокладок между обмотками и их слоями, нужно найденную площадь увеличить в 2-3 раза. Площадь окна сердечника не должна быть меньше значения, полученного из расчета.

В качестве примера рассчитаем силовой трансформатор для выпрямителя, питающего некоторое устройство с электронными лампами. Пусть трансформатор должен иметь обмотку высокого напряжения, рассчитанную на напряжение 600 В и ток 50 мА, а также обмотку для накала ламп, имеющую U = 6,3 В и I = 3 А. Сетевое напряжение 220 В.

Определяем общую мощность вторичных обмоток:

Мощность первичной цепи

Находим площадь сечения сердечника из трансформаторной стали:

Число витков на один вольт

Ток первичной обмотки

Число витков и диаметр проводов обмоток равны:

Для первичной обмотки

Для повышающей обмотки

Для обмотки накала ламп

Предположим, что окно сердечника имеет площадь сечения 5×3 = 15 см2 или 1500 мм2, а у выбранных проводов диаметры с изоляцией следующие: d1из = 0,44 мм; d2из = 0,2 мм; d3из = 1,2 мм.

Проверим размещение обмоток в окне сердечника. Находим площади сечения обмоток:

Для первичной обмотки

Для повышающей обмотки

Для обмотки накала ламп

Общая площадь сечения обмоток составляет примерно 430 мм2.

Как видно, она в три с лишним раза меньше площади окна и, следовательно, обмотки разместятся.

Расчет автотрансформатора имеет некоторые особенности. Его сердечник надо рассчитывать не на полную вторичную мощность Р2, а только на ту ее часть, которая передается магнитным потоком и может быть названа трансформируемой мощностью Рт.

Эта мощность определяется по формулам:

Для повышающего автотрансформатора

Для понижающего автотрансформатора, причем

Если автотрансформатор имеет отводы и будет работать при различных значениях n, то в расчете надо брать значение п, наиболее отличающееся от единицы, так как в этом случае значение Рт будет наибольшее и надо, чтобы сердечник мог передать такую мощность.

Затем определяется расчетная мощность Р, которая может быть принята равной 1,15 Рт. Множитель 1,15 здесь учитывает КПД автотрансформатора, который обычно несколько выше, чем у трансформатора. Д

алее применяются формулы расчета площади сечения сердечника (по мощности Р), числа витков на вольт, диаметров проводов, указанные выше для трансформатора. При этом надо иметь в виду, что в части обмотки, являющейся общей для первичной и вторичной цепей, ток равен I1 – I2, если автотрансформатор повышающий, и I2 – I1 если он понижающий.

В домашнем хозяйстве бывает необходимо оборудовать освещение в сырых помещениях: подвале или погребе и т.д. Эти помещения имеют повышенную степень опасности поражения электрическим током.
В этих случаях следует пользоваться электрооборудованием рассчитанным на пониженное напряжение питания, не более 42 вольт .
Можно пользоваться электрическим фонарем с батарейным питанием или воспользоваться понижающим трансформатором с 220 вольт на 36 вольт.
Рассчитаем и изготовим однофазный силовой трансформатор 220/36 вольт, с выходным напряжением 36 вольт с питанием от электрической сети переменного тока напряжением 220 вольт.

Для освещения таких помещений подойдет электрическая лампочка на 36 Вольт и мощностью 25 – 60 Ватт. Такие лампочки с цоколем под обыкновенный электропатрон продаются в магазинах электротоваров.
Если вы найдете лампочку на другую мощнось, например на 40 ватт , нет ничего страшного – подойдет и она. Просто трансформатор будет выполнен с запасом по мощности.

СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.

Мощность во вторичной цепи: Р_2 = U_2 · I_2 = 60 ватт

Где:
Р_2 – мощность на выходе трансформатора, нами задана 60 ватт ;
U _2 – напряжение на выходе трансформатора, нами задано 36 вольт ;
I _2 – ток во вторичной цепи, в нагрузке.

КПД трансформатора мощностью до 100 ватт обычно равно не более η = 0,8 .
КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.
Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р_1 = Р_2 / η = 60 / 0,8 = 75 ватт .

Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе.Поэтому от значения Р_1 , мощности потребляемой от сети 220 вольт, зависит площадь поперечного сечения магнитопровода S .

Магнитопровод – это сердечник Ш – образной или О – образной формы, набранный из листов трансформаторной стали. На сердечнике будут располагаться первичная и вторичная обмотки провода.

Площадь поперечного сечения магнитопровода рассчитывается по формуле:

S = 1,2 · √P_1.

Где:
S – площадь в квадратных сантиметрах,
P _1 – мощность первичной сети в ваттах.

S = 1,2 · √75 = 1,2 · 8,66 = 10,4 см².

По значению S определяется число витков w на один вольт по формуле:

w = 50/S

В нашем случае площадь сечения сердечника равна S = 10,4 см. кв.

w = 50/10,4 = 4,8 витка на 1 вольт.

Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U_1 · w = 220 · 4.8 = 1056 витка.

Число витков во вторичной обмотке на 36 вольт:

W2 = U_2 · w = 36 · 4,8 = 172.8 витков ,

округляем до 173 витка .

Величина тока в первичной обмотке трансформатора:

I_1 = P_1/U_1 = 75/220 = 0,34 ампера .

Ток во вторичной обмотке трансформатора:

I_2 = P_2/U_2 = 60/36 = 1,67 ампера.

Диаметры проводов первичной и вторичной обмоток определяются по значениям токов в них исходя из допустимой плотности тока, количества ампер на 1 квадратный миллиметр площади проводника. Для трансформаторов плотность тока, для медного провода, принимается 2 А/мм² .

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле: d = 0,8√I .

Для первичной обмотки диаметр провода будет:

d_1 = 0,8 · √1_1 = 0,8 · √0,34 = 0,8 · 0,58 = 0,46 мм. Возьмем 0,5 мм .

Диаметр провода для вторичной обмотки:

d_2 = 0,8 · √1_2 = 0,8 · √1,67 = 0,8 · 1,3 = 1,04 мм. Возьмем 1,1 мм.

ЕСЛИ НЕТ ПРОВОДА НУЖНОГО ДИАМЕТРА, то можно взять несколько, соединенных параллельно, более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу.

Площадь поперечного сечения провода определяется по формуле:

s = 0,8 · d².

где : d – диаметр провода .

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1 мм.

Площадь поперечного сечения провода диаметром 1,1 мм. равна:

s = 0,8 · d² = 0,8 · 1,1² = 0,8 · 1,21 = 0,97 мм² .

Округлим до 1,0 мм².

Из таблицы выбираем диаметры двух проводов сумма площадей сечения которых равна 1.0 мм².

Например, это два провода диаметром по 0,8 мм . и площадью по0,5 мм² .

Или два провода:
– первый диаметром 1,0 мм . и площадью сечения 0,79 мм² ,
– второй диаметром 0,5 мм . и площадью сечения 0,196 мм² .
что в сумме дает: 0,79 + 0,196 = 0,986 мм².

Получается как бы один провод с суммарным поперечным сечением двух проводов.

Смотрите статьи:
– «Как намотать трансформатор на Ш-образном сердечнике».
– «Как изготовить каркас для Ш – образного сердечника».

Электрический аппарат – трансформатор используется для преобразования поступающего переменного напряжения в другое – исходящее, к примеру: 220 В в 12 В (конкретно это преобразование достигается использованием понижающего трансформатора). Прежде чем разбираться с тем, как рассчитать трансформатор, вы в первую очередь должны обладать знаниями о его структуре.

Простейший трансформатор является компоновкой магнитопровода и обмоток 2-х видов: первичной и вторичной, специально намотанных на него. Первичная обмотка воспринимает подающееся переменное напряжение от сети (н-р: 220 В), а вторичная обмотка, посредством индуктивной связи создает другое переменное напряжение. Разность витков в обмотках влияет на выходное напряжение.

Расчет ш-образного трансформатора

Рассмотрим на примере процесс расчета обычного Ш-образного трансформатора. Предположим, даны параметры: сила тока нагрузки i2=0,5А, выходное напряжение (напряжение вторичной обмотки) U2=12В, напряжение в сети U1=220В.
Первым показателем определяется мощность на выходе: P2=U2ˣi2=12ˣ0,5=6 (Вт). Это значит, что подобная мощность предусматривает использование магнитопровода сечением порядка 4 см² (S=4).
Потом определяют количество витков, необходимых для одного вольта. Формула для данного вида трансформатора такая: К=50/S=50/4=12,5 (витков/вольт).
Затем, определяют количество витков в первичной обмотке: W1=U1ˣK=220ˣ12,5=2750 (витков). А затем количество витков, расположенных во вторичной обмотке: W2=U2ˣK=12ˣ12,5=150.
Силу тока, возникающую в первичной обмотке, рассчитайте так: i1=(1,1×P2)/U1=(1,1×6)/220=30мА.Это позволит рассчитать размер диаметра провода, заложенного в первичную обмотку и не оснащенного изоляцией. Известно, что максимальная сила тока для провода из меди равна 5-ти амперам на мм², из чего следует, что: d1=5А/(1/i1)=5A/(1/0,03А)=0,15 (мм).
Последним действием будет расчет диаметра провода вторичной обмотки с использованием формулы d2=0,025ˣ√i2 , причем значение i2 используется в миллиамперах (мА): d2=0,025ˣ22,4=0,56 (мм).

Как рассчитать мощность трансформатора

Напряжение, имеющееся на вторичной обмотке, и max ток нагрузки узнайте заранее. Затем умножьте коэффициент 1,5 на ток максимальной нагрузки (измеряемый в амперах). Так вы определите обмотку второго трансформатора (также в амперах).
Определите мощность, которую расходует выпрямитель от вторичной обмотки рассчитываемого трансформатора: умножьте максимальный ток, проходящий через нее на напряжение вторичной обмотки.
Подсчитайте мощность трансформатора посредством умножения максимальной мощности на вторичной обмотке на 1,25.

Если вам необходимо определить мощность трансформатора, который потребуется для конкретных целей, то нужно суммировать мощность установленных энергопотребляющих приборов с 20%-ми, для того, чтобы он имел запас. Например, если у вас имеется 10м светодиодной полосы, потребляющей 48 ватт, то вам необходимо к этому числу прибавить 20%. Получится 58 ватт – минимальная мощность трансформатора, который нужно будет установить.

Как рассчитать трансформатор тока

Основной характеризующей чертой трансформатора является коэффициент трансформации, который указывает, насколько изменятся основные параметры тока, вследствие его прохождения через это устройство.

Если коэффициент трансформации превышает 1, значит, трансформатор является понижающим, а если меньше этого показателя, то повышающим.

Обычный трансформатор образован из двух катушек. Определитесь с количеством витков катушек N1 и N2, которые соединены магнитопроводом. Узнайте коэффициент трансформации k посредством деления количества витков первичной катушки N1, подключенной к источнику тока, на число витков катушки N2, к которой подключена нагрузка: k=N1/N2.
Проведите измерение электродвижущей силы (ЭДС) на обоих трансфорсматорных обмотках ε1 и ε2, если отсутствует возможность узнать число витков в них. Сделать это можно так: к источнику тока подключите первичную обмотку. Получится так называемый холостой ход. Используя тестер, определите напряжение на каждой обмотке. Оно будет соответствовать ЭДС измеряемой обмотки. Не забывайте, что возникающие потери энергии из-за сопротивления обмоток настолько малы, что ими можно пренебречь. Коэффициент трансформации рассчитывается через отношение ЭДС первичной обмотки к ЭДС вторичной: k= ε1/ε2.
Узнайте коэффициент трансформации находящегося в работе трансформатора, когда потребитель присоединен к вторичной обмотке. Определите его путем деления тока в первичной I1 обмотке, на возникший ток во вторичной I2 обмотке. Измерьте ток посредством последовательного присоединения тестера (переключенного в режим работы амперметра) к обмоткам: k=I1/I2.

Чтобы самостоятельно собрать блок питания , начинающему радиолюбителю требуется найти или приобрести подходящий трансформатор для будущего блока питания. В исключительных случаях можно изготовить силовой трансформатор самостоятельно. Такие рекомендации можно встретить на страницах старых книг по радиоэлектронике.

Если трансформатор приобретается в магазине, то особых проблем с подбором нужного трансформатора, как правило, не возникает. У нового изделия обозначены все его главные параметры, такие как мощность , входное напряжение ,выходное напряжение , а также количество вторичных обмоток, если их больше одной.

Но если в ваши руки попал трансформатор, который уже поработал в каком-либо приборе и вы хотите его вторично использовать для конструирования своего блока питания? Как определить мощность трансформатора хотя бы приблизительно? Мощность трансформатора весьма важный параметр, поскольку от него напрямую будет зависеть надёжность собранного вами блока питания или другого устройства. Как известно, потребляемая электронным прибором мощность зависит от потребляемого им тока и напряжения, которое требуется для его нормальной работы. Ориентировочно эту мощность можно определить, умножив потребляемый прибором ток (I н на напряжение питания прибора (U н ). Думаю, многие знакомы с этой формулой ещё по школе.

P=U н * I н

Где U н – напряжение в вольтах; I н – ток в амперах; P – мощность в ваттах.

Рассмотрим определение мощности трансформатора на реальном примере. Тренироваться будем на трансформаторе ТП114-163М. Это трансформатор броневого типа, который собран из штампованных Ш-образных и прямых пластин. Стоит отметить, что трансформаторы такого типа не самые лучшие с точки зрения коэффициента полезного действия (КПД ). Но радует то, что такие трансформаторы широко распространены, часто применяются в электронике и их легко найти на прилавках радиомагазинов или же в старой и неисправной радиоаппаратуре. К тому же стоят они дешевле тороидальных (или, по-другому, кольцевых) трансформаторов, которые обладают большим КПД и используются в достаточно мощной радиоаппаратуре.

Ширину центрального лепестка можно замерить у боковой, самой первой Ш-образной пластины в зазоре между пластмассовым каркасом. Первая пластина не дополняется прямой пластиной и поэтому виден край центрального лепестка Ш-образной пластины. Ширина его составила около 1,7 сантиметра. Хотя приводимый расчёт и являетсяориентировочным , но всё же желательно как можно точнее проводить измерения.

Перемножаем толщину набора магнитопровода (2 см .) и ширину центрального лепестка пластины (1,7 см .). Получаем сечение магнитопровода – 3,4 см 2 . Далее нам понадобиться следующая формула.

Где S – площадь сечения магнитопровода; P тр – мощность трансформатора; 1,3 – усреднённый коэффициент.

Подставим в формулу значение сечения S = 3,4 см 2 , которое мы получили ранее.

Теория и история

Латинское слово transformare переводится на русский язык как «превращение». Трансформатор предназначен для изменения уровня входного напряжения на определённую величину. Устройство состоит из одной или нескольких обмоток на замкнутом магнитопроводе. Катушки наматываются из алюминиевого или медного провода. Сердечник набирается из пластин с повышенными ферромагнитными свойствами.

Формула e = − n (∆Ф ∕ ∆ t) объединяет следующие понятия:

Электродвижущая сила e, исчисляемая в вольтах.
Количество витков n в индукторе.
Магнитный поток Ф, единица измерения которого называется вебером.
Время t, необходимое для одной фазы изменения магнитного поля.

K ≈ U ₁ ∕ U ₂ ≈ n ₁ ∕ n ₂.

K = n₁ ∕ n₂ = I ₂ ∕ I₁ = U₁ ∕ U₂.

Трансформатор предназначен для работы в цепи переменного напряжения. Постоянный ток не индуцирует ЭДС в магнитопроводе, и электрическая энергия не передаётся в другую обмотку.

Работу Майкла Фарадея высоко оценило научное сообщество Великобритании. В 1832 году физик удостоился престижной награды. За выдающиеся работы в области электромагнетизма учёный награждён медалью Копли.

Расчёт параметров прибора

Определение мощности

P₁ = P₂ ∕ μ = 40 ∕ 0‚8 = 50

Округление осуществляется в бо́льшую сторону. Результат 50 Вт.

Вычисление сечения сердечника

От мощности трансформатора зависят размеры магнитопровода. Площадь сечения определяется следующим образом.

S = 1‚2∙√P₁ = 1‚2∙ 7‚07 = 8‚49

Поперечное сечение сердечника должно иметь площадь не менее 8‚49 см².

Расчёт количества витков

Площадь магнитопровода помогает определить количество витков провода на 1 вольт напряжения:

n = 50 ∕ S = 50 ∕ 8‚49 = 5‚89.

Токи в обмотках

Следующий этап – нахождение силы тока в каждой обмотке, которое вычисляется делением мощности на напряжение. После нехитрых подсчётов получается требуемый результат.

В первичной катушке I₁ = P₁ ∕ U₁ = 50 ∕ 220 = 0‚23 ампера, а во вторичной катушке I₂ = P₂ ∕ U₂ = 40 ∕ 36 = 1‚12 ампера.

Диаметр провода

d₁ = 0‚8 √I₁ =0‚8 √0‚23 = 0‚8 ∙ 0‚48 = 0‚38.

Для намотки выходной обмотки потребуется провод с диаметром:

d₂ = 0‚8 √I₂ =0‚8 √1‚12 = 0‚8 ∙ 1‚06 = 0‚85.

Размеры определены в миллиметрах. После округления получается, что первичная катушка наматывается проволокой толщиной 0‚5 мм, а на вторичную обмотку подойдёт провод в 1 мм.

Виды и применение трансформаторов

По задачам, которые решает трансформатор, приборы делятся на основные виды:

Любое изменение параметров электричества в цепи связано с трансформатором. Специалисту, проектирующему электронные схемы, необходимо знание природы электромагнетизма. Технология расчёта обмоток трансформатора основана на базовых формулах физики.

Типы магнитопроводов силовых трансформаторов.

Магнитопроводы бывают:

1, 4 – броневые,
2, 5 – стержневые,
6, 7 – кольцевые.

Трансформаторы с витыми стержневым поз.1 и броневым поз.2 магнитопроводами.

Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.

Трансформаторы с витыми кольцевыми магнитопроводами.

Как определить габаритную мощность трансформатора.

P = B * S² / 1,69

Где:
P – мощность в Ваттах,
B – индукция в Тесла,
S – сечение в см²,
1,69 – постоянный коэффициент.

Пример:

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

P = 1,5 * 6,25² / 1,69 = 35 Ватт

S = ²√ (P * 1,69 / B)

Пример:

S = ²√ (50 * 1,69 / 1,3) = 8см²

Максимальные ориентировочные значения индукции.

В этих случаях следует пользоваться электрооборудованием, рассчитанным на пониженное напряжение питания, не более 42 вольт .
Можно пользоваться электрическим фонарем с батарейным питанием или воспользоваться понижающим трансформатором с 220 вольт на 36 вольт .

В качестве примера давайте рассчитаем и изготовим однофазный силовой трансформатор 220/36 вольт.
Для освещения таких помещений подойдет электрическая лампочка на 36 Вольт и мощностью 25 – 60 Ватт . Такие лампочки с цоколем под стандартный патрон продаются в магазинах электро-товаров.

Если вы найдете лампочку другой мощности, например на 40 ватт , нет ничего страшного – подойдет и она. Просто наш трансформатор будет выполнен с запасом по мощности.

СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.

Мощность во вторичной цепи: Р2 = U2 I2 = 60 ватт

Где:
Р2 – мощность на выходе трансформатора, нами задана 60 ватт ;
U2 – напряжение на выходе трансформатора, нами задано 36 вольт ;
I2 – ток во вторичной цепи, в нагрузке.

КПД трансформатора мощностью до 100 ватт обычно равно не более η = 0,8 .
КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р1 = Р2 / η = 60 / 0,8 = 75 ватт.

Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе. Поэтому от значения Р1 , мощности потребляемой от сети 220 вольт , зависит площадь поперечного сечения магнитопровода S .

Площадь поперечного сечения магнитопровода рассчитывается по формуле:

S = 1,2 √P1

Где:
S – площадь в квадратных сантиметрах,
P1 – мощность первичной сети в ваттах.

S = 1,2 √75 = 1,2 8,66 = 10,4 см².

По значению S определяется число витков w на один вольт по формуле:

w = 50 / S

В нашем случае площадь сечения сердечника равна S = 10,4 см.кв .

w = 50 / 10,4 = 4,8 витка на 1 вольт.

Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U1 w = 220 4. 8 = 1056 витка.

Число витков во вторичной обмотке на 36 вольт:

W2 = U2 w = 36 4,8 = 172.8 витков, округляем до 173 витка.

Величина тока в первичной обмотке трансформатора:

I1 = P1 / U1 = 75 / 220 = 0,34 ампера.

Ток во вторичной обмотке трансформатора:

I2 = P2 / U2 = 60 / 36 = 1,67 ампера.

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле:

s = 0,8 d²

где: d – диаметр провода.

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1 мм .

Площадь поперечного сечения провода диаметром 1,1 мм равна:

s = 0,8 d² = 0,8 1,1² = 0,8 1,21 = 0,97 мм²

Округлим до 1,0 мм² .

Из таблицы выбираем диаметры двух проводов сумма площадей поперечного сечения которых равна 1.0 мм² .

Например, это два провода диаметром по 0,8 мм . и площадью по 0,5 мм² .

Или два провода:

Первый диаметром 1,0 мм . и площадью сечения 0,79 мм² ,
– второй диаметром 0,5 мм . и площадью сечения 0,196 мм² .
что в сумме дает: 0,79 + 0,196 = 0,986 мм² .

– простой способ оценить мощность неизвестного трансформатора

IIRC Я слышал кое-что о взвешивании трансформатора и применении некоторого коэффициента пропорциональности (кВА / кг). Это надежный способ?

Есть

А что это за фактор? То же самое для любого размера / веса (я думаю, что более тяжелый, который у меня есть, весит около 10 кг)? Работает ли этот метод также для тороидов? Есть ли более или менее простые методы получше?

Зайдите в онлайн-каталог, например, в RS, и посмотрите их страницы трансформера.Коэффициент ВА / кг будет варьироваться между E-образным сердечником и тороидальным сердечником и будет медленно меняться в зависимости от веса, поэтому убедитесь, что вы сравниваете один и тот же тип и аналогичный вес трансформатора.

После того, как вы установили приблизительную общую ВА для трансформатора, как вы установите ВА для каждой вторичной обмотки?

Поскольку вы уже определили первичную обмотку, подключите ее и измерьте напряжение каждой вторичной обмотки. Отключите его и измерьте сопротивление каждой вторичной обмотки. Номинальный показатель VA каждой вторичной обмотки будет примерно пропорционален ее \ $ V ^ 2 / R \ $. Это измерение R и V аккуратно объединяет эффективную длину провода и измерения площади.

Насколько надежен этот метод?

Это приблизительная оценка, чтобы вы могли правильно ориентироваться. Номинальная мощность трансформатора и есть мощность при определенных условиях . По умолчанию типичный силовой трансформатор в онлайн-каталоге будет рассчитан на повышение температуры при непрерывном использовании с резистивной нагрузкой, и если вы хотите, чтобы ваши трансформаторы тоже были рассчитаны таким образом, тогда оценка будет разумной.

К сожалению, мы не можем изучить трансформаторы, чтобы определить номинальную максимальную рабочую температуру изолирующей эмали на реально используемом медном проводе. Может быть 75C, может быть 105C, может быть больше. Что касается повышения температуры выше 25 ° C, разница между повышением на 50 ° C и повышением на 80 ° C соответствует sqrt (8/5) = 26% тока.

Есть ли у кого-нибудь из трансформаторов, которые у вас есть или которые вы видите в списках, есть «лишний вес»? Кронштейны, изоляция из смолы, вес, не влияющий на медь и железо с VA? Это вызовет систематическую ошибку в оценке.

После того, как вы получите оценку ВА трансформатора, запустите трансформатор в эту нагрузку и почувствуйте ее через несколько минут, если она не слишком горячая, запустите еще немного. Отключите его и снова измерьте сопротивление обмоток. Температурный коэффициент сопротивления меди составляет 0,4% / C, что означает, что сопротивление будет увеличиваться примерно на 10% при повышении температуры на 25 ° C. Это означает, что вы можете точно оценить повышение температуры каждой отдельной обмотки. Лично я склонен к консерватизму и придерживаюсь максимального повышения температуры 50 ° C, исходя из самой дешевой эмалевой изоляции.

трансформаторов | Физика

Цели обучения

К концу этого раздела вы сможете:

Объясните, как работает трансформатор.
Рассчитайте напряжение, ток и / или количество витков с учетом других величин.

Трансформаторы делают то, что подразумевает их название – они преобразуют напряжения из одного значения в другое (вместо ЭДС используется термин «напряжение», потому что трансформаторы имеют внутреннее сопротивление). Например, многие сотовые телефоны, ноутбуки, видеоигры, электроинструменты и небольшие приборы имеют встроенный трансформатор (как на рис. 1), который преобразует 120 В или 240 В переменного тока в любое напряжение, используемое устройством. Трансформаторы также используются в нескольких точках систем распределения электроэнергии, например, как показано на рисунке 2. Мощность передается на большие расстояния при высоком напряжении, потому что для данного количества мощности требуется меньший ток, а это означает меньшие потери в линии, как это было раньше. обсуждалось ранее.Но высокое напряжение представляет большую опасность, поэтому трансформаторы используются для получения более низкого напряжения в месте нахождения пользователя.

Рис. 1. Подключаемый трансформатор становится все более знакомым с увеличением количества электронных устройств, которые работают от напряжения, отличного от обычных 120 В переменного тока. Большинство из них находятся в диапазоне от 3 до 12 В. (кредит: Shop Xtreme)

Рис. 2. Трансформаторы изменяют напряжение в нескольких точках системы распределения электроэнергии. Электроэнергия обычно вырабатывается при напряжении более 10 кВ и передается на большие расстояния при напряжениях более 200 кВ, иногда даже до 700 кВ, для ограничения потерь энергии.Местное распределение электроэнергии по районам или промышленным предприятиям проходит через подстанцию и передается на короткие расстояния с напряжением от 5 до 13 кВ. Оно снижено до 120, 240 или 480 В для безопасности на месте отдельного пользователя.

Тип трансформатора, рассматриваемый в этом тексте (см. Рисунок 3), основан на законе индукции Фарадея и очень похож по конструкции на устройство Фарадея, которое использовалось для демонстрации того, что магнитные поля могут вызывать токи. Две катушки называются первичной обмоткой и вторичной обмоткой .При нормальном использовании входное напряжение подается на первичную обмотку, а вторичная обмотка создает преобразованное выходное напряжение. Железный сердечник не только улавливает магнитное поле, создаваемое первичной катушкой, но и его намагничивание увеличивает напряженность поля. Поскольку входное напряжение переменного тока, изменяющийся во времени магнитный поток направляется во вторичную обмотку, вызывая ее выходное переменное напряжение.

Рис. 3. Типичная конструкция простого трансформатора имеет две катушки, намотанные на ферромагнитный сердечник, ламинированный для минимизации вихревых токов.Магнитное поле, создаваемое первичной обмоткой, в основном ограничивается и увеличивается сердечником, который передает его вторичной обмотке. Любое изменение тока в первичной обмотке вызывает ток во вторичной обмотке.

Для простого трансформатора, показанного на рисунке 3, выходное напряжение В, , _,, почти полностью зависит от входного напряжения В, , _p и соотношения количества витков в первичной и вторичной катушках. Закон индукции Фарадея для вторичной обмотки дает ее индуцированное выходное напряжение В _с равным

[латекс] {V} _ {\ text {s}} = – {N} _ {\ text {s}} \ frac {\ Delta \ Phi} {\ Delta t} \\ [/ latex],

, где N _s – количество витков во вторичной катушке, а Δ Φ / Δ t – скорость изменения магнитного потока. Обратите внимание, что выходное напряжение равно индуцированной ЭДС ( В, _с = ЭДС _с), если сопротивление катушки невелико (разумное предположение для трансформаторов). Площадь поперечного сечения катушек одинакова с обеих сторон, как и напряженность магнитного поля, поэтому Δ Φ / Δ t одинаковы с обеих сторон. Входное первичное напряжение В _p также связано с изменением магнитного потока на

[латекс] {V} _ {p} = – {N} _ {\ text {p}} \ frac {\ Delta \ Phi} {\ Delta t} \\ [/ latex].

Причина этого немного более тонкая. Закон Ленца говорит нам, что первичная обмотка противодействует изменению магнитного потока, вызванному входным напряжением В _p, отсюда знак минус (это пример самоиндукции , тема, которая будет исследована в некоторых подробнее в следующих разделах). Предполагая пренебрежимо малое сопротивление катушки, правило петли Кирхгофа говорит нам, что наведенная ЭДС в точности равна входному напряжению. Соотношение этих двух последних уравнений дает полезное соотношение:

[латекс] \ frac {{V} _ {\ text {s}}} {{V} _ {\ text {p}}} = \ frac {{N} _ {\ text {s}}} {{ N} _ {\ text {p}}} \\ [/ latex]

Это известно как уравнение трансформатора , и оно просто устанавливает, что отношение вторичного напряжения к первичному в трансформаторе равно отношению количества контуров в их катушках.Выходное напряжение трансформатора может быть меньше, больше или равно входному напряжению, в зависимости от соотношения количества витков в их катушках. Некоторые трансформаторы даже обеспечивают переменный выход, позволяя выполнять подключение в разных точках вторичной обмотки. Повышающий трансформатор – это тот, который увеличивает напряжение, тогда как понижающий трансформатор снижает напряжение. Если предположить, что сопротивление незначительно, выходная электрическая мощность трансформатора равна его входной.На практике это почти верно – КПД трансформатора часто превышает 99%. Уравнивание входной и выходной мощности,

P _p = I _p V _p = I _s V _s = P _s.

Перестановка терминов дает

[латекс] \ frac {{V} _ {\ text {s}}} {{V} _ {\ text {p}}} = \ frac {{I} _ {\ text {p}}} {{ I} _ {\ text {s}}} \\ [/ latex].

В сочетании с [латексом] \ frac {{V} _ {\ text {s}}} {{V} _ {\ text {p}}} = \ frac {{N} _ {\ text {s}} } {{N} _ {\ text {p}}} \\ [/ latex], мы находим, что

[латекс] \ frac {{I} _ {\ text {s}}} {{I} _ {\ text {p}}} = \ frac {{N} _ {\ text {p}}} {{ N} _ {\ text {s}}} \\ [/ latex]

– это соотношение между выходным и входным токами трансформатора.Таким образом, если напряжение увеличивается, ток уменьшается. И наоборот, если напряжение уменьшается, ток увеличивается.

Пример 1. Расчет характеристик повышающего трансформатора

Портативный рентгеновский аппарат имеет повышающий трансформатор, входное напряжение которого 120 В преобразуется в выходное напряжение 100 кВ, необходимое для рентгеновской трубки. Первичная обмотка имеет 50 петель и потребляет ток 10,00 А. а) Какое количество петель во вторичной обмотке? (b) Найдите текущий выходной сигнал вторичной обмотки.

Стратегия и решение для (а)

Решаем [латекс] \ frac {{V} _ {\ text {s}}} {{V} _ {\ text {p}}} = \ frac {{N} _ {\ text {s}}} {{N} _ {\ text {p}}} \\ [/ latex] для [latex] {N} _ {\ text {s}} \\ [/ latex] для N _s, номер петель во вторичной обмотке и введите известные значения.{4} \ end {array} \\ [/ latex].

Обсуждение для (а)

Для создания такого большого напряжения требуется большое количество контуров во вторичной обмотке (по сравнению с первичной). Это справедливо для трансформаторов с неоновой вывеской и трансформаторов высокого напряжения внутри телевизоров и ЭЛТ.

Стратегия и решение для (b)

Аналогичным образом мы можем найти выходной ток вторичной обмотки, решив [latex] \ frac {{I} _ {\ text {s}}} {{I} _ {\ text {p}}} = \ frac {{N } _ {\ text {p}}} {{N} _ {\ text {s}}} \\ [/ latex] для [латекса] {I} _ {\ text {s}} \\ [/ latex] для I _с и ввод известных значений. {4}} = 12,0 \ text {mA} \ end {array} \\ [/ latex].

Обсуждение для (б)

Как и ожидалось, текущий выход значительно меньше входного. В некоторых зрелищных демонстрациях используются очень большие напряжения для образования длинных дуг, но они относительно безопасны, поскольку выход трансформатора не обеспечивает большой ток. Обратите внимание, что потребляемая мощность здесь составляет P _p = I _p V _p = (10,00 A) (120 В) = 1.20 кВт. Это равно выходной мощности P _p = I _s V _s = (12,0 мА) (100 кВ) = 1,20 кВт, как мы предполагали при выводе используемых уравнений.

Тот факт, что трансформаторы основаны на законе индукции Фарадея, проясняет, почему мы не можем использовать трансформаторы для изменения постоянного напряжения. Если нет изменений в первичном напряжении, то во вторичной обмотке нет индуцированного напряжения. Одна из возможностей – подключить постоянный ток к первичной катушке через переключатель.Когда переключатель размыкается и замыкается, вторичная обмотка вырабатывает напряжение, подобное показанному на рисунке 4. На самом деле это не практичная альтернатива, и переменный ток обычно используется везде, где необходимо увеличить или уменьшить напряжение.

Рис. 4. Трансформаторы не работают для чистого входа постоянного напряжения, но если он включается и выключается, как показано на верхнем графике, выход будет выглядеть примерно так, как на нижнем графике. Это не тот синусоидальный переменный ток, который нужен большинству устройств переменного тока.

Пример 2. Расчет характеристик понижающего трансформатора

Зарядное устройство, предназначенное для последовательного подключения десяти никель-кадмиевых аккумуляторов (суммарная ЭДС 12.5 В постоянного тока) должен иметь выход 15,0 В для зарядки аккумуляторов. В нем используется понижающий трансформатор с первичной обмоткой на 200 контуров и входным напряжением 120 В. а) Сколько витков должно быть во вторичной катушке? (b) Если ток зарядки составляет 16,0 А, каков ток на входе?

Стратегия и решение для (а)

Можно ожидать, что вторичный узел будет иметь небольшое количество петель. Решение [латекс] \ frac {{V} _ {\ text {s}}} {{V} _ {\ text {p}}} = \ frac {{N} _ {\ text {s}}} {{ N} _ {\ text {p}}} \\ [/ latex] для [latex] {N} _ {\ text {s}} \\ [/ latex] для N _s и ввод известных значений дает

[латекс] \ begin {array} {lll} {N} _ {\ text {s}} & = & {N} _ {\ text {p}} \ frac {{V} _ {\ text {s} }} {{V} _ {\ text {p}}} \\ & = & \ left (\ text {200} \ right) \ frac {15.0 \ text {V}} {120 \ text {V}} = 25 \ end {array} \\ [/ latex]

Стратегия и решение для (b)

Текущие входные данные можно получить, решив [latex] \ frac {{I} _ {\ text {s}}} {{I} _ {\ text {p}}} = \ frac {{N} _ {\ text {p}}} {{N} _ {\ text {s}}} \\ [/ latex] для I _p и ввод известных значений. Это дает

[латекс] \ begin {array} {lll} {I} _ {\ text {p}} & = & {I} _ {\ text {s}} \ frac {{N} _ {\ text {s} }} {{N} _ {\ text {p}}} \\ & = & \ left (16.0 \ text {A} \ right) \ frac {25} {200} = 2.00 \ text {A} \ end {array} \\ [/ latex]

Обсуждение

Количество петель во вторичной обмотке невелико, как и ожидалось для понижающего трансформатора. Мы также видим, что небольшой входной ток дает больший выходной ток в понижающем трансформаторе. Когда трансформаторы используются для управления большими магнитами, они иногда имеют небольшое количество очень тяжелых петель во вторичной обмотке. Это позволяет вторичной обмотке иметь низкое внутреннее сопротивление и производить большие токи. Заметим еще раз, что это решение основано на предположении о 100% КПД – или выходная мощность равна входной мощности ( P _p = P _s), что является разумным для хороших трансформаторов.В этом случае первичная и вторичная мощность составляют 240 Вт. (Убедитесь в этом сами для проверки согласованности.) Обратите внимание, что никель-кадмиевые батареи необходимо заряжать от источника постоянного тока (как и аккумулятор на 12 В). Поэтому выход переменного тока вторичной катушки необходимо преобразовать в постоянный ток. Это делается с помощью так называемого выпрямителя, в котором используются устройства, называемые диодами, которые пропускают только односторонний ток.

Трансформаторы

находят множество применений в системах электробезопасности, которые обсуждаются в разделе «Электробезопасность: системы и устройства».

Исследования PhET: Генератор

Производите электричество с помощью стержневого магнита! Откройте для себя физику, лежащую в основе этого явления, исследуя магниты и узнавая, как с их помощью можно зажечь лампочку.

Щелкните, чтобы загрузить симуляцию. Запускать на Java.

Сводка раздела

Трансформаторы используют индукцию для преобразования напряжения из одного значения в другое.
Для трансформатора напряжения на первичной и вторичной обмотках связаны соотношением
[латекс] \ frac {{V} _ {\ text {s}}} {{V} _ {\ text {p}}} = \ frac {{N} _ {\ text {s}}} {{ N} _ {\ text {p}}} \\ [/ latex],
, где V _p и V _s – это напряжения на первичной и вторичной обмотках, имеющих N _p и N _s витков.
Токи I _p и I _s в первичной и вторичной обмотках связаны соотношением [латекс] \ frac {{I} _ {\ text {s}}} {{I} _ {\ текст {p}}} = \ frac {{N} _ {\ text {p}}} {{N} _ {\ text {s}}} \\ [/ latex].
Повышающий трансформатор увеличивает напряжение и снижает ток, тогда как понижающий трансформатор снижает напряжение и увеличивает ток.

Концептуальные вопросы

1. Объясните, что вызывает физические вибрации трансформаторов с частотой, вдвое превышающей мощность переменного тока.

Задачи и упражнения

1. Подключаемый трансформатор, показанный на рисунке 4, подает 9,00 В в систему видеоигр. (a) Сколько витков во вторичной обмотке, если ее входное напряжение составляет 120 В, а первичная обмотка имеет 400 витков? (б) Какой у него входной ток, когда его выход 1,30 А?

2. Американская путешественница в Новой Зеландии несет трансформатор для преобразования стандартных 240 В в Новой Зеландии в 120 В, чтобы она могла использовать небольшие приборы в поездке.а) Каково соотношение витков первичной и вторичной обмоток ее трансформатора? (б) Каково отношение входного тока к выходному? (c) Как новозеландец, путешествующий по США, мог использовать этот же трансформатор для питания своих устройств на 240 В от 120 В?

3. В кассетном магнитофоне используется подключаемый трансформатор для преобразования 120 В в 12,0 В с максимальным выходным током 200 мА. (а) Каков текущий ввод? б) Какая потребляемая мощность? (c) Является ли такое количество мощности приемлемым для небольшого прибора?

4. (а) Каково выходное напряжение трансформатора, используемого для аккумуляторных батарей фонарика, если его первичная обмотка имеет 500 витков, вторичная – 4 витка, а входное напряжение составляет 120 В? (b) Какой входной ток требуется для получения выходного сигнала 4,00 А? (c) Какая потребляемая мощность?

5. (a) Подключаемый трансформатор для портативного компьютера выдает 7,50 В и может обеспечивать максимальный ток 2,00 А. Каков максимальный входной ток, если входное напряжение составляет 240 В? Предположим 100% эффективность. (b) Если фактический КПД меньше 100%, потребуется ли входной ток больше или меньше? Объяснять.

6. Многоцелевой трансформатор имеет вторичную катушку с несколькими точками, в которых может быть снято напряжение, давая на выходе 5,60, 12,0 и 480 В. (a) Входное напряжение составляет 240 В на первичную катушку с 280 витками. Какое количество витков в частях вторичной обмотки используется для создания выходного напряжения? (b) Если максимальный входной ток составляет 5,00 А, каковы максимальные выходные токи (каждый из которых используется отдельно)?

7. Крупная электростанция вырабатывает электроэнергию напряжением 12,0 кВ.Его старый трансформатор когда-то преобразовывал напряжение до 335 кВ. Вторичная обмотка этого трансформатора заменяется, так что его выходная мощность может составлять 750 кВ для более эффективной передачи по пересеченной местности на модернизированных линиях электропередачи. (а) Каково соотношение оборотов в новой вторичной системе по сравнению со старой? (b) Каково отношение нового текущего выхода к старому выходу (при 335 кВ) для той же мощности? (c) Если модернизированные линии передачи имеют одинаковое сопротивление, каково отношение потерь мощности в новых линиях к старым?

8.Если выходная мощность в предыдущей задаче составляет 1000 МВт, а сопротивление линии составляет 2,00 Ом, каковы были потери в старой и новой линии?

9. Неоправданные результаты Электроэнергия на 335 кВ переменного тока от линии электропередачи подается в первичную обмотку трансформатора. Отношение числа витков вторичной обмотки к числу витков первичной обмотки составляет N _s/ N _p = 1000. (a) Какое напряжение индуцируется во вторичной обмотке? б) Что неразумного в этом результате? (c) Какое предположение или предпосылка ответственны?

10. Создайте свою проблему Рассмотрим двойной трансформатор, который будет использоваться для создания очень больших напряжений. Устройство состоит из двух этапов. Первый – это трансформатор, который выдает намного большее выходное напряжение, чем его входное. Выход первого трансформатора используется как вход для второго трансформатора, который дополнительно увеличивает напряжение. Постройте задачу, в которой вы вычисляете выходное напряжение последней ступени на основе входного напряжения первой ступени и количества витков или петель в обеих частях обоих трансформаторов (всего четыре катушки).Также рассчитайте максимальный выходной ток конечной ступени на основе входного тока. Обсудите возможность потерь мощности в устройствах и их влияние на выходной ток и мощность.

Глоссарий

трансформатор:: устройство, которое преобразует напряжения из одного значения в другое с помощью индукции

уравнение преобразователя:: уравнение, показывающее, что отношение вторичного напряжения к первичному в трансформаторе равно отношению количества витков в их катушках; [латекс] \ frac {{V} _ {\ text {s}}} {{V} _ {\ text {p}}} = \ frac {{N} _ {\ text {s}}} {{N} _ {\ text {p}}} \\ [/ latex]

повышающий трансформатор:: трансформатор, повышающий напряжение

понижающий трансформатор:: трансформатор, понижающий напряжение

Избранные решения проблем и упражнения

1.(а) 30.0 (б) 9.75 × 10 ⁻² A

3. (а) 20,0 мА (б) 2,40 Вт (в) Да, такая мощность вполне разумна для небольшого прибора.

5. (a) 0,063 A (b) Требуется больший входной ток.

7. (а) 2,2 (б) 0,45 (в) 0,20, или 20,0%

9. (a) 335 МВ (b) слишком высокое, намного выше напряжения пробоя воздуха на разумных расстояниях (c) входное напряжение слишком высокое

Transformer Formula

Трансформатор – это электрическое устройство, которое позволяет увеличивать или уменьшать напряжение в электрической цепи переменного тока, сохраняя мощность.Мощность, которая поступает в оборудование, в случае идеального трансформатора равна мощности, получаемой на выходе. Реальные машины имеют небольшой процент потерь. Это устройство, которое преобразует переменную электрическую энергию определенного уровня напряжения в переменную энергию другого уровня напряжения на основе явления электромагнитной индукции. Он состоит из двух катушек из проводящего материала, намотанных на замкнутое ядро из ферромагнитного материала, но электрически изолированных друг от друга.Единственная связь между катушками – это общий магнитный поток, установленный в сердечнике. Катушки называются первичными и вторичными в соответствии с входом или выходом рассматриваемой системы соответственно.

Значение мощности для электрической цепи – это значение напряжения, равное значению силы тока. Как и в случае с трансформатором, значение мощности первичной обмотки такое же, как и мощность вторичной обмотки:

входное напряжение первичной катушки * входной ток первичной катушки = выходное напряжение вторичной катушки * выходной ток вторичной катушки.

Уравнение записано

Мы также можем рассчитать выходное напряжение трансформатора, если мы знаем входное напряжение и количество витков (катушек) на первичной и вторичной катушках, используя уравнение ниже;

входное напряжение на первичной катушке / выходное напряжение на вторичной катушке = число витков провода на первичной обмотке / число витков провода на вторичной обмотке

Уравнение записано

имеем:

В _p = входное напряжение на первичной катушке.

В _с = входное напряжение на вторичной катушке.

I _p = входной ток первичной обмотки.

I _с = входной ток вторичной обмотки.

n _p = количество витков провода на первичной обмотке.

n _s = количество витков провода на вторичной катушке.

Транснформер Вопросы:

1) У нас есть трансформатор с током в первичной катушке 10 А и входным напряжением в первичной катушке 120 В, если напряжение на выходе вторичной катушки 50 В, рассчитайте ток на выходе вторичная обмотка.

Ответ: Поскольку мы хотим определить выходной ток во вторичной катушке, мы используем первое уравнение

, →,

= 2,4 * 10 А = 24 А.

I _с = 24 А.

2) Имеем трансформатор с выходным током на вторичной катушке 30 А и входным током на первичной катушке 2000 витков 6 А, определяем количество витков на вторичной катушке.

Ответ: Мы будем использовать два уравнения: первое уравнение для определения выходного напряжения на вторичной катушке и второе уравнение для определения количества витков на вторичной катушке.

, →,

Замещающий,

n _s = 400

Как рассчитать реактивную мощность трансформатора? – нарушение напряжения

Реактивная мощность трансформатора

Силовые трансформаторы во время работы «потребляют» индуктивные ВАРС. Это связано с потребностью в реактивной мощности двух отдельных ветвей трансформатора, а именно:

Реактивное намагничивание шунта
Серия Реактивное сопротивление утечки

Реактивная мощность, потребляемая силовым трансформатором, может достигать 5% номинальной мощности трансформатора при подаче полного тока нагрузки.Коэффициент мощности на первичной обмотке трансформатора обычно ниже, чем тот, который измеряется на вторичной обмотке, из-за требований к реактивной мощности трансформатора. Если измерение производится при среднем напряжении, то также будет измеряться дополнительная реактивная мощность, потребляемая трансформатором. В подобных случаях важно знать, сколько реактивной мощности потребляет трансформатор, чтобы ее можно было вычесть из требуемой реактивной мощности нагрузки. Обычно это происходит, когда счетчик электроэнергии находится в первичной обмотке, а трансформатор также принадлежит коммунальному предприятию.Нет смысла выставлять счет за реактивную мощность, потребляемую трансформатором, принадлежащим коммунальному предприятию, поскольку они вполне могли бы поставить счетчик на стороне низкого напряжения, и в этом случае потребителю не придется платить за него. Когда заказчик владеет трансформатором, реактивная мощность, потребляемая силовым трансформатором, будет измеряться коммунальным предприятием.

Калькулятор ниже можно использовать для расчета потребляемой реактивной мощности трансформатора при полной нагрузке и номинальном напряжении .Чтобы рассчитать реактивную мощность, обусловленную только сопротивлением намагничивания шунта, используйте% нагрузки как «без нагрузки».

Конденсаторные батареи обычно меньше рассчитанного значения, так как существует риск перекомпенсации в условиях малой нагрузки. Может быть установлен автоматический ступенчатый конденсатор коэффициента мощности, который переключал бы только необходимые ступени конденсатора, чтобы довести коэффициент мощности до желаемого уровня. Однако для этого измерение коэффициента мощности должно выполняться на первичной обмотке трансформатора, что может быть нецелесообразно постоянно.Чаще всего реактивная мощность, потребляемая силовым трансформатором, составляет лишь небольшой процент от реактивной мощности объекта, и точная компенсация может не потребоваться.

1. Реактивное намагничивание шунта

Реактивное сопротивление намагничивания шунта отвечает за создание магнитного потока в сердечнике трансформатора. Ток, необходимый для создания этого потока в сердечнике, называется током возбуждения и относительно не зависит от тока нагрузки трансформатора. Возбуждающий ток обычно около 0.25-2% от тока полной нагрузки трансформатора. Фактическое значение тока возбуждения можно получить из протокола заводских испытаний или измерить в полевых условиях.

Для расчета потребляемой реактивной мощности сначала вычислите приблизительное сопротивление намагничивания шунта на основе заданного тока возбуждения. Ток возбуждения обычно указывается в процентах от тока полной нагрузки трансформатора.

2. Реактивное сопротивление утечки серии

Импеданс утечки серии

косвенно относится к величине магнитного потока, который не связан между первичной и вторичной обмотками.Последовательное реактивное сопротивление утечки (также известное как% импеданса) является важным параметром трансформатора, который определяет вклад короткого замыкания, регулирование напряжения и т. Д.

Требуемая реактивная мощность из-за последовательного реактивного сопротивления утечки изменяется пропорционально квадрату тока нагрузки. Полная индуктивная потребляемая мощность силового трансформатора – это арифметическая сумма требований, связанных с обеими вышеупомянутыми ветвями. Калькулятор в этой статье рассчитает это за вас.

Компенсация реактивной энергии, потребляемой трансформатором

Реактивная мощность, потребляемая трансформатором, может быть компенсирована добавлением параллельно подключенных конденсаторных батарей.Как видно из вычислителя, когда трансформатор нагружен, полная реактивная мощность Qt состоит из двух компонентов: реактивной мощности Q0 во время работы в режиме разомкнутой цепи (без нагрузки) и реактивной мощности, вызванной реактивным сопротивлением утечки. Полная реактивная мощность, потребляемая трансформатором, описывается следующим уравнением:

Где,

Q _т = Общая реактивная мощность, потребляемая трансформатором

Q ₀ = Реактивная мощность, потребляемая шунтирующим намагничивающим сопротивлением трансформатора (без нагрузки)

% z = процентное сопротивление короткого замыкания трансформатора

кВА _T = номинальная мощность трансформатора

кВА

кВА _L = нагрузка кВА

Если для компенсации потребляемой трансформатором реактивной мощности требуется емкостная компенсация, следует проявлять осторожность, чтобы избежать чрезмерной компенсации в условиях малой нагрузки.В условиях малой нагрузки или отсутствия нагрузки реактивное сопротивление утечки не будет потреблять никакой реактивной мощности, и реактивная мощность будет потребляться только импедансом намагничивания шунта. При чрезмерной компенсации это может вызвать повышение напряжения на клеммах вторичной обмотки. Многие коммунальные предприятия предоставляют документы, в которых перечислены максимальные емкостные компенсации, которые могут быть установлены на вторичной обмотке служебного трансформатора. Если вам нужна эта информация, обратитесь в местную электрическую сеть.

Чаще всего реактивная мощность, потребляемая трансформатором, очень мала по сравнению с полной реактивной мощностью нагрузки объекта.В этих случаях предприятие может принять решение об установке конденсаторной батареи большей емкости на вторичной обмотке трансформатора. В этом случае необходимо обратить внимание на возможность гармонического резонанса между реактивным сопротивлением трансформатора и конденсатором.

Как измерить реактивную мощность?

Калькулятор коэффициента мощности

7 способов узнать, когда трансформатор неисправен Опубликовано

, 11 ноября 2019 г., , Kurz Industrial Solutions

Если у вас проблемы с электричеством, причиной может быть неисправный трансформатор.Трансформатор передает электрическую энергию между двумя или более цепями. Трансформаторы имеют переменные токи, которые, в свою очередь, создают переменный магнитный поток, который создает электродвижущую силу вокруг сердечника. Сегодня на рынке представлено множество различных трансформаторов. Каждый служит своей цели. Если вам интересно, неисправен ли ваш, вот несколько полезных советов.

Выполните визуальный осмотр

Ключевым моментом является визуальный осмотр трансформатора.Иногда можно сразу увидеть вещи, указывающие на проблему с самим оборудованием. Если вы заметили какие-либо выпуклости снаружи, например, или если вы видите какие-либо следы ожогов, это хороший признак того, что оборудование необходимо заменить. Если вы видите визуальные повреждения, даже не пытайтесь их проверить! Вместо этого обратитесь к профессионалу, чтобы удалить старый блок и установить новый, который работает. Перегрев или скачок напряжения могут нанести значительный ущерб устройству. Эти обстоятельства приводят к искажениям зрения и делают оборудование бесполезным.

Проверьте электрическую цепь

Понимание того, как работает оборудование, очень важно при ремонте. На схематическом изображении устройства точно показано, где находится вся проводка. Взглянув на схему, вы легко увидите, как связаны все части схемы. Схема будет включена либо как часть руководства пользователя, либо доступна в Интернете в зависимости от производителя и возраста устройства.

Найдите входные и выходные данные

Необходимо найти входы и выходы потока энергии в трансформатор и из трансформатора.Электрическое поле, которое производит энергию, будет точкой потока энергии в устройство. С другой стороны, выходы представляют собой цепи, которые получают питание от магнитных полей. Они подключаются к вторичным точкам подключения от оборудования.

Проверить напряжение

После того, как вы определите, что блок безопасен и электричество течет в точки подключения и из них, вы захотите проверить силу электричества. Это поможет вам определить, неисправен ли агрегат.Вы можете проверить напряжение, проверив верхний центральный кран. Есть два верхних крана, на которые вы можете посмотреть. Если на устройство поступает питание, проверьте надежность соединения блока подключения питания с самим устройством.

Осмотрите измеритель

Показания счетчика на вашем устройстве также могут указывать, правильно ли оно функционирует, и если да, то в какой степени. Устройство должно обеспечивать 240 или 280 вольт переменного тока. Этот ток должен проходить по двум внешним проводам около дна трансформатора.Если вы не видите напряжение, скорее всего, проблема в самом устройстве, и его необходимо заменить.

Оцените мощность

Неисправный трансформатор будет иметь слабую мощность или совсем ее не будет. Если на устройство есть питание, возможно, он исправен. Однако, если к устройству подается мало или совсем нет питания, может потребоваться его замена или ремонт. Простой способ проверить питание – выключить и снова включить устройство. Как вариант, вы можете продолжить движение к линии, чтобы измерить напряжение.Продолжайте двигаться назад, пока не получите значение напряжения.

Нет напряжения

Если нет питания, возможно, напряжение вообще отсутствует. Проверяя точки напряжения, вы можете быстро определить, является ли напряжение проблемой. Если нет напряжения или слабое напряжение, проблема может иметь несколько основных причин. Один из них – это контроль. Плата управления тоже может выйти из строя. В любом случае неисправный блок необходимо заменить.

Имейте в виду, что пытаться ремонтировать трансформатор следует только в том случае, если у вас есть некоторые знания в области электрики.В противном случае лучше обратиться к профессионалу, разбирающемуся в электротехнике!

Эта запись была размещена в Промышленные решения. Добавьте в закладки постоянную ссылку.

Комментарии закрыты.

Какой трансформатор напряжения мне нужен? – Найдите подходящий продукт

Путешественники и эмигранты нередко привозят электронику и бытовую технику с собой за границу. Дилемма, конечно же, заключается в том, почему ACUPWR работает: разница в стандартах напряжения и мощности во всем мире.Мы устраняем международные разницы напряжения с помощью высококачественных международных преобразователей энергии. Если вы хотите использовать 120-вольтовую микроволновую печь в стране со стандартом 220–240-вольт, или хотите перевезти что-то гораздо большее за границу, например, холодильник или морозильник, ACUPWR поможет вам.

Линия трансформаторов напряжения и преобразователей мощности ACUPWR доступна с различной мощностью, от 100 Вт до 2500 Вт, и они будут соответствовать потребляемой мощности большинством бытовых приборов и электроники.Тем не менее, потребители не являются экспертами в таких вещах, как мощность, да и не должны им быть.

С этой целью мы предоставили несколько таблиц ниже, чтобы помочь вам определить требования к мощности вашего устройства (или устройств) и требования к мощности для вашего трансформатора ACUPWR.

Еще один замечательный ресурс – это веб-сайт wattdoesituse.com, который позволяет пользователям вводить продукт по производителю и номеру модели.

Версия PDF:

Вот несколько советов по использованию этих диаграмм:

Шаг первый: проверьте свое устройство

Убедитесь, что на вашем приборе есть одно напряжение.Для устройств с двойным напряжением требуется просто переходник.

Шаг второй: определите мощность вашего устройства (а)

Для этого просто найдите букву «W» на этикетке вашего устройства. Это поможет вам определиться, какой трансформатор вам нужен. Если устройство на 300 Вт, то вам нужно будет купить трансформатор, который также на 300 Вт.

Другие компании заявляют, что максимальная мощность трансформатора напряжения должна быть равна или превышать номинальную мощность вашего устройства, умноженную на два.Вам не нужно играть в эту игру с продуктами ACUPWR Tru-Watts ™ – наши международные преобразователи мощности безопасны для непрерывного использования при 120% заявленной мощности. Вы получаете то, что видите, и вам нужно покупать только то, что вам нужно.

Шаг третий: определение общей рабочей мощности

Если вы перемещаетесь с более чем одним устройством и используете один трансформатор ACUPWR для всех из них, вам необходимо рассчитать общую рабочую (непрерывную) мощность этих устройств. Имейте в виду, что если вы планируете использовать глобальный сетевой фильтр (GSP), это должна быть модель ACUPWR AS6WWK.Использование GSP другого производителя аннулирует гарантию ACUPWR.

Шаг четвертый: определение ваших потребностей в конверсии

В США и Канаде (и на многих островах Карибского бассейна) стандарт напряжения составляет 110–120 вольт. Если вы путешествуете в другую часть мира, где напряжение составляет 220–240 В, что на самом деле является нормой в большинстве стран, и вы планируете использовать 120-вольтовый прибор, вам понадобится понижающий преобразователь напряжения. . Понижающий трансформатор может преобразовывать 220–240 вольт в 110–120 вольт.Понижающий трансформатор напряжения понадобится вам, если вы путешествуете в любую страну, где стандарты мощности выше, чем у ваших приборов.

И наоборот, для доставки приборов, работающих от 220–110 вольт в США или Канаду, требуется повышающий преобразователь напряжения, который может преобразовывать 110–120 вольт в 220–240 вольт. Повышающий трансформатор понадобится вам, если вы путешествуете в любую страну, где уровень мощности ниже, чем у вашей техники.

В мире существует множество различных стандартов питания.Чтобы определить, с каким напряжением вы будете иметь дело, найдите пункт назначения в списке мировых стандартов мощности, чтобы узнать о напряжении, а также о типах вилок. Чтобы узнать больше, ознакомьтесь с нашим сообщением в блоге об истории стандартов питания и типов вилок!

Ознакомьтесь с нашей коллекцией международных силовых преобразователей и переходников сегодня, чтобы найти то, что вам нужно! Если у нас его нет, мы можем его создать. Свяжитесь с нашей командой сегодня, чтобы получить рекомендации или подробную информацию о наших услугах по созданию трансформаторов напряжения.

Вторичное напряжение – обзор

Почему сердечник трансформатора ламинирован?

Покажите, что без учета потерь вторичное напряжение трансформатора, первичная обмотка которого подключена к синусоидальному источнику питания, определяется выражением 4 · 44Φ _M fT , где Φ _M = максимальное рабочее поток, f = частота питания, T = количество витков вторичной обмотки.

Трансформатор с максимальной рабочей плотностью потока 1 Тл (Вт / м ²) имеет вторичное напряжение 115 В при 50 Гц.Вычислите площадь жилы в см. ², если на вторичной обмотке 70 витков.

(74 см ².) (U.L.C.I.)

Сделайте эскиз сердечника однофазного трансформатора, чтобы показать, как минимизируются потери на вихревые токи. Назовите другую потерю, которая возникает в трансформаторе. Как удержать этот убыток на низком уровне?

Трансформатор 5 кВА, 200/100 В имеет 75 витков на вторичной обмотке. Пренебрегая током холостого хода и всеми потерями, рассчитайте (а) первичный и вторичный токи полной нагрузки и (б) количество витков первичной обмотки.

((a) 25 A, 50 A; (b) 150.) (U.L.C.I.)

Нарисуйте векторную диаграмму трансформатора без нагрузки.

Объясните, почему, когда увеличивается ток нагрузки на вторичной обмотке трансформатора, увеличивается и первичный ток.

Трансформатор имеет 200 витков на первичной обмотке и 100 витков на вторичной. Нагрузка на вторичной обмотке составляет 5 кВт при 110 В и коэффициенте мощности 0,8. Пренебрегая всеми потерями, рассчитайте (а) первичное напряжение, (б) первичный ток.

((а) 220 В; (б) 28 · 4 А.) (ULCI)

Изобразите в масштабе векторную диаграмму однофазного трансформатора на 200/100 В на холостом ходу. при работе от номинального напряжения. Ток холостого хода 5 А опережает магнитный поток на 10 °. На диаграмме должно быть показано приложенное напряжение первичной обмотки, наведенные электродвижущие силы первичной и вторичной обмоток, ток холостого хода и поток трансформатора.

Покажите из уравнения электродвижущей силы трансформатора, что если приложенное напряжение и частота изменяются так, чтобы отношение напряжение / частота было постоянным, то плотность магнитного потока не изменится.

(N.C.T.E.C.)

Потери на вихревые токи в трансформаторе пропорциональны BM2f2, где B _M – максимальная плотность магнитного потока, а f – частота питания. Предполагая трансформатор э.д.с. Уравнение показывает, что если пренебречь падением напряжения на трансформаторе, потери на вихревые токи пропорциональны квадрату напряжения питания.

(N.C.T.E.C.)

Назовите все потери мощности, которые происходят в трансформаторе.Сравните значения потерь, когда трансформатор находится (а) без нагрузки, (б) при полной нагрузке.

Однофазный трансформатор 400/200 В, 50 Гц питается напряжением 400 В. Первичная обмотка имеет 240 витков, а эффективная площадь сердечника составляет 70 см ². Рассчитайте максимальную плотность потока в сердечнике. (Продолжение.)

Если бы напряжение питания и частота были уменьшены вдвое, какой была бы максимальная плотность потока?

(1 · 07 T, 1 · 07 T.) (N.C.T.E.C.)

Сделайте эскиз, чтобы проиллюстрировать конструкцию и работу бесступенчатого автотрансформатора (или вариак).Почему угольная щетка очень узкая?

Однофазный автотрансформатор на 200/100 В подает ток 40 А. Рассчитайте ток (а) от источника питания, (б) в общей части обмотки. Пренебрегайте всеми потерями.

((a) 20 A, (b) 20 A.) (NCTEC)

Однофазный понижающий трансформатор на 500/250 В принимает ток 0,5 A при коэффициент мощности 0,25 на холостом ходу. Когда трансформатор нагружен так, что подаваемый вторичный ток составляет 10 А при отставании коэффициента мощности 0,8, найдите, нарисовав векторную диаграмму в масштабе, ток, потребляемый первичной обмоткой.Почему коэффициент мощности первичной обмотки трансформатора отстает, когда вторичная обмотка питает резистивную нагрузку?

(5 · 4 A.) (D.E.I.)

Кратко объясните природу потерь, которые возникают в трансформаторе под нагрузкой, указав в каждом случае факторы, от которых они зависят.

Однофазный трансформатор 100 кВА, 6600/440 В дает следующие результаты испытаний:

(a): испытание без нагрузки с номинальным напряжением, потребляемой мощностью от источника = 1 · 25 кВт;
(б): испытание на короткое замыкание с током 220 А во вторичной обмотке, мощность от источника питания = 1 · 25 кВт.

Рассчитайте КПД при 14, 12, 34, 1 и 114-кратной полной нагрузке при единичном коэффициенте мощности и, следовательно, постройте кривую КПД / нагрузка трансформатора.

(95%, 96%, 97 · 4%, 97 · 5%, 97 · 4%.) (ULCI)

10.

Трансформатор 200 кВА питает десять трехфазных цепей мощностью 15 л.с. , Асинхронные двигатели 415 В, 50 Гц. Если каждый из них работает на три четверти полной нагрузки с коэффициентом мощности 0,8 и КПД 82%, вычислите (а) линейный ток при наличии десяти двигателей, (б) количество дополнительных машин, работающих под нагрузкой. те же условия, что и этот трансформатор.

((a) 178 A, (b) еще 5.) (N.C.T.E.C.)

На следующие задачи не даны ответы.

11.

Нарисуйте векторную диаграмму холостого хода трансформатора с двойной обмоткой и тщательно опишите, что представляет каждый вектор.

Трансформатор рассчитан на напряжение 2 В на виток с соотношением витков от 1 до 3. Если вторичная обмотка должна питать нагрузку 50 кВА при 720 В, рассчитайте:

(a): первичное напряжение питания;
(б): количество витков на каждой обмотке;
(в): ток в каждой обмотке.

Все потери не учитываются. (U.L.C.I.)

12.

Как уменьшить потери в стали в трансформаторе?

Однофазный трансформатор имеет отношение напряжений холостого хода 400/3300 В. Первичная (низковольтная) обмотка имеет 80 витков, а чистая площадь поперечного сечения сердечника составляет 200 см. ². Рассчитайте максимальное значение магнитной индукции и количество витков вторичной обмотки.

(ULCI)

13.

Нарисуйте в масштабе векторную диаграмму тока для нагруженного однофазного трансформатора, к которой применимы следующие данные:

Ток холостого хода: 4 А, отставание от первичного напряжения на 80 °.Вторичный ток нагрузки: 60 А с отставанием от вторичного напряжения на 50 °. Первичные витки: 800.Вторичные витки: 200.

Покажите на диаграмме положения векторов, представляющих первичные и вторичные напряжения на клеммах, при условии, что падение напряжения на обмотках незначительно.

Определить мощность трансформатора: Как узнать мощность трансформатора?

Как узнать мощность трансформатора?

Определение мощности силового трансформатора

формула для нахождения сечения магнитопровода, как рассчитать обмотки

Теория и история

Расчёт параметров прибора

Определение мощности

Вычисление сечения сердечника

Расчёт количества витков

Токи в обмотках

Диаметр провода

Виды и применение трансформаторов

Как измерить мощность трансформатора с помощью мультиметра. | Электроник

Как узнать мощность трансформатора по железу — MOREREMONTA

Определение мощности силового трансформатора

Максимальные ориентировочные значения индукции

Видео: Как определить мощность трансформатора, несколько способов

Простейший расчет силового трансформатора

Как определить мощность трансформатора по сердечнику

Определение габаритной мощности трансформатора по железу. Как узнать мощность трансформатора? Определение мощности силового трансформатора

Определение мощности силового трансформатора

Расчет ш-образного трансформатора

Как рассчитать мощность трансформатора

Как рассчитать трансформатор тока

Теория и история

Расчёт параметров прибора

Определение мощности

Вычисление сечения сердечника

Расчёт количества витков

Токи в обмотках

Диаметр провода

Виды и применение трансформаторов

Рекомендуем также

– простой способ оценить мощность неизвестного трансформатора

трансформаторов | Физика

Цели обучения

Пример 1. Расчет характеристик повышающего трансформатора

Пример 2. Расчет характеристик понижающего трансформатора

Сводка раздела

Концептуальные вопросы

Задачи и упражнения

Глоссарий

Избранные решения проблем и упражнения

Transformer Formula

Как рассчитать реактивную мощность трансформатора? – нарушение напряжения

7 способов узнать, когда трансформатор неисправен Опубликовано

Какой трансформатор напряжения мне нужен? – Найдите подходящий продукт

Шаг первый: проверьте свое устройство

Шаг второй: определите мощность вашего устройства (а)

Шаг третий: определение общей рабочей мощности

Шаг четвертый: определение ваших потребностей в конверсии

Вторичное напряжение – обзор

Больше новостей

Добавить комментарий Отменить ответ
