Ремонт оптопары. Тестер для проверки оптопар. Радиотехника, электроника и схемы своими руками
Потребовался простой способ проверки оптронов. Не часто я с ними «общаюсь», но бывают моменты, когда надо определить – виноват ли оптрон?.. Для этих целей сделал очень простой пробник. «Конструкция выходного часа».
Внешний вид пробника:
Схема данного пробника очень проста:
Теория:
Оптроны(оптопары) стоят практически в каждом импульсном блоке питания для гальванической развязки цепи обратной связи. В составе оптрона находятся обычный светодиод и фототранзистор. Упрощенно говоря, это, своего рода, маломощное электронное реле, с контактами на замыкание.
Принцип работы оптрона: Когда через встроенный светодиод проходит электрический ток, светодиод (в оптроне) начинает светиться, свет попадает на встроенный фототранзистор и открывает его.
Оптроны часто выпускается в корпусе Dip
Первая ножка микросхемы, по стандарту обозначается ключом, точкой на корпусе микросхемы, она же анод светодиода, далее номера ножек идут по окружности, против часовой стрелки.
Суть проверки: Фототранзистор, при попадании на него света от внутреннего светодиода,
переходит в открытое состояние, а сопротивление его – резко уменьшится (с очень большого сопротивления, до примерно 30-50 Ом.).
Практика:
Единственным минусом данного пробника является то, что для проверки необходимо выпаять оптрон и установить в держатель согласно ключу(у меня роль напоминалки является кнопка тестирования – она смещена в сторону, и ключ оптрона должен смотреть на кнопку).
Далее, при нажатии кнопки, (если оптрон цел), оба светодиода загорятся: Правый будет сигнализировать о том, что светодиод оптрона рабочий(цепь не разорвана), а левый сигнализировать о работоспособности фототранзистора(цепь не разорвана).
(Держатель у меня был только DIP-6 и пришлось залить неиспользуемые контакты термоклеем.)
Для окончательного тестирования, необходимо перевернуть оптрон «не по ключу» и проверить уже в таком виде – оба светодиода не должны гореть. Если же горят оба или один из них, то это говорит нам о коротком замыкании в оптроне.
Рекомендую такой пробник в качестве первого, для начинающих радиолюбителей, которым необходимо проверять оптроны раз в полгода, год)
Существуют и более современные схемы с логикой и сигнализацией о «выходе из параметров», но такие нужны для очень узкого круга людей.
Советую посмотреть у себя в «закромах», так выйдет дешевле, да и время на ожидание доставки не потратите. Можно выпаять из плат.
Добавить в избранное Понравилось +73 +105Описание, характеристики, Datasheet и методы проверки оптронов на примере PC817.
В продолжение темы «Популярные радиодетали при ремонтах импульсных блоков питания» разберем еще одну деталь- оптопара (оптрон) PC817. Он состоит из светодиода и фототранзистора. Между собой электрически никак не связанны, благодаря чему на основе
Еще в других статьях я расскажу о нестандартном использовании оптрона первая в роли , а во второй . И используя эти схемные решения соберу очень простой тестер оптопар. Которому не не нужны никакие дорогие и редкие приборы, а всего лишь несколько дешевых радиодеталей.
Деталь не редкая и не дорогая. Но от нее зависит очень многое. Она используется практически в каждом ходовом (я не имею ввиду каком нибудь эксклюзивном) импульсном БЛОКЕ ПИТАНИЯ и выполняет роль обратной связи и чаще всего в связке тоже с очень популярной радиодеталью TL431
Для тех читателей, кому легче информацию воспринимать на слух, советуем посмотреть видео в самом низу страницы.
Оптопара (Оптрон) PC817
Краткие характеристики:
Корпус компактный:
- шаг выводов – 2,54 мм;
- между рядами – 7,62 мм.
Производитель PC817 – Sharp, встречаются другие производители электронных компонентов выпускают аналоги- например:
- Siemens – SFH618
- Toshiba – TLP521-1
- NEC – PC2501-1
- LITEON – LTV817
- Cosmo – KP1010
Кроме одинарного оптрона PC817 выпускаются и другие варианты:
- PC827 – сдвоенный;
- PC837 – строенный;
- PC847 – счетверенный.

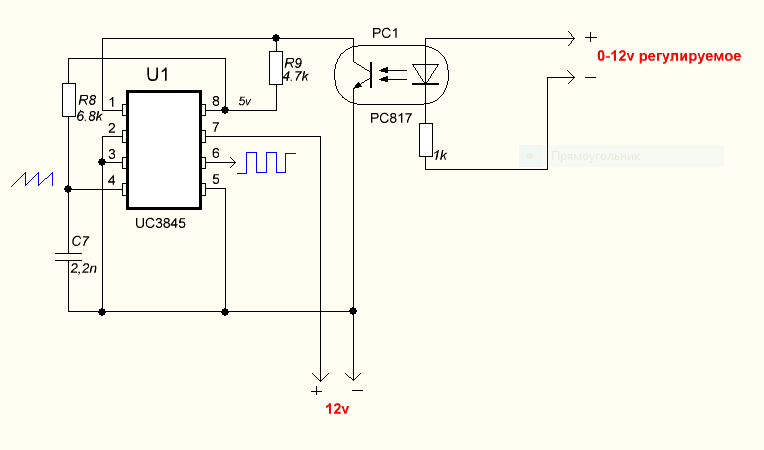

Проверка оптопары
Для быстрой проверки оптопары я провел несколько тестовых экспериментов. Сначала на макетной плате.
Вариант на макетной плате
В результате удалось получить очень простую схему для проверки PC817 и других похожих оптронов.
Первый вариант схемы
Первый вариант я забраковал по той причине что он инвертировал маркировку транзистора с n-p-n на p-n-p
Поэтому чтобы не возникало путаницы я изменил схему на следующую;
Второй вариант схемы
Второй вариант работал правильно но неудобно было распаять стандартную панельку
под микросхему
Панелька SCS- 8
Третий вариант схемы
Самый удачный
Uf — напряжение на светодиоде при котором начинает открываться фототранзистор.
в моем варианте Uf = 1.12 Вольт.
В результате получилась такая очень простая конструкция.
С помощью предлагаемого пробника можно проверить микросхемы NE555 (1006ВИ1) и различные оптоприборы: оптотранзисторы, оптотиристоры, оптосимисторы, опторезисторы.
С помощью цифрового мультиметра:
Здесь 570 – это милливольты, которые падают на открытом переходе к-э оптотранзистора. В режиме прозвонки диода измеряется напряжение падения. В режиме “диод” мультиметр на щупы выводит напряжение 2 вольта импульсное, прямоугольной формы, через добавочный резистор, и при подключении П-Н перехода, АЦП мультиметра измеряет напряжение падающее на нём.
Тестер оптронов и микросхем 555
Мы советуем потратить немного времени и сделать данный тестер, так как оптроны всё чаще используют в различных радиолюбительских конструкциях. А про знаменитую КР1006ВИ1 вообще молчу – её ставят почти везде. Собственно на проверяемой микросхеме 555 собран генератор импульсов, о работоспособности которого свидетельствует перемаргивание светодиодов HL1, HL2.
Работает он так. Сигнал с 3-й ножки 555 через резистор R9 попадает на один вход диодного моста VDS1, если к контактам А (анод) и К (катод) подключен исправный излучающий элемент оптопары, то через мост будет протекать ток, заставляя моргать светодиод HL3. Если принимающий элемент оптопары тоже исправен, то он будет проводить ток на базу VT1 открывая его в момент зажигания HL3, который будет проводить ток и HL4 тоже будет моргать.
P.S. Некоторые 555 не запускаютса с конденсатором в пятой ноге, но это не означает их неисправность, поэтому если HL1, HL2 не заморгали – замкните с2 накоротко, но если и после этого указанные светодиоды не стали мигать – то микросхема NE555 однозначно неисправна. Желаю удачи. С уважением, Андрей Жданов (Мастер665).
Answer
Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry”s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book.
It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.
Устройство проверки оптореле своими руками
На днях мне понадобилось проверить оптореле в больших количествах. Собрав данный тестер твердотельных реле за пол часа, из минимума деталей, я сэкономил большое количество времени на проверке оптопар.
Многих начинающих радиолюбителей интересует как проверить оптопару. Такой вопрос может возникнуть от незнания устройства данной радиодетали. Если рассматривать поверхносто, то твердотельное оптоэлектронное реле состоит из входного элемента – светодиода и оптической развязки, которая переключает цепь.
Данная схема для проверки оптопары до элементарного проста. Она состоит из двух светодиодов и источника питания 3в – батарея CR2025.
Красный светодиод выполняет роль ограничителя напряжения и, одновременно, является индикатором работы светодиода оптопары. Зеленый светодиод служит для индикации срабатывания выходного элемента оптопары. Т.е. если оба светодиода светятся, то проверка оптопары прошла успешна.
Процесс проверки оптореле сводится к установке его в соответствующей части панельке. В данном тестере твердотельных реле можно проверять оптопары в корпусе DIP-4, DIP-6 и сдвоенные реле в корпусе DIP-8.
ПРИСТАВКА К МУЛЬТИМЕТРУ – ТЕСТЕР ОПТОПАР
Мало того, что собрал очередную приставку к мультиметру для проверки исправности электронных компонентов, так ещё настроился уже и на следующую. А подвигло на это чтение на форуме вопросов форумчан вознамерившихся самостоятельно отремонтировать какое-либо электронное устройство. Суть вопросов едина и сформулировать её в можно так – «Какой электронный компонент в устройстве неисправен?» На первый взгляд вполне скромное желание, однако, это не так.
Ибо знать наперёд причину неисправности это как «знать прикуп», который, как известно, есть основное условие проживания в Сочи. А так как никого из славного приморского города у нас не замечено, то начинающим ремонтникам для обнаружения неисправности остаётся тотальная проверка всех электронных компонентов вышедшего из строя устройства. Это самое благоразумное и верное действие. Условие его реализации – наличие у любителя электроники всего перечня проверочных приборов.
Принципиальная схема испытателя оптронов
Для проверки исправности оптопар (например популярных РС817) есть и способы проверки и схемы проверки. Схему выбрал какая понравилась, к световой индикации о исправности добавил измерение падения напряжения мультиметром. Захотелось информация в цифрах. Нужно это или не нужно выяснится со временем, в процессе эксплуатации приставки.
Начал с подбора установочных элементов и их размещения. Пара средних по величине светодиодов разного цвета свечения, микросхемная панелька DIP-14, переключатель выбрал без фиксации, нажимного действия на три положения (среднее нейтральное, правое и левое – подключение проверяемых оптопар).
Нарисовал и распечатал расположение элементов на корпусе, вырезал и наклеил на предназначенный корпус. Просверлил в нём отверстия. Так как проверятся, будут только шести и четырёхногие оптопары из панельки убрал лишние контакты. Поставил всё по месту.
Монтаж компонентов с внутренней стороны естественно выполняется навесным способом на контактах установочных элементов. Деталей не так много, но чтобы не ошибиться при пайке, каждый исполненный участок схемы лучше отмечать фломастером на её распечатанном изображении. При ближайшем рассмотрении всё просто и ясно (что куда). Далее на место установлена средняя часть корпуса, через отверстие в которой пропущены провода подвода питания с припаянным разъёмом типа «тюльпан». Нижняя часть корпуса оборудована штырями для подключения к гнёздам мультиметра. В этот раз (на пробу) в их качестве выступили винты М4 (ну очень удобный вариант при условии отношения к измерительному прибору как к «рабочей лошадке», а не предмету поклонения). В заключении припаиваются провода к штырям подключения и корпус собирается в единое целое.
Теперь проверка работоспособности собранной приставки. После её установки в гнёзда мультиметра, выбора предела измерения «20V» постоянного напряжения и его включения, на приставку подаётся 12 вольт с лабораторного БП. На дисплее несколько меньшее напряжение, светится красный светодиод, сигнализирующий о наличии необходимого напряжения питания тестера. Проверяемая микросхема установлена в панель. Рычаг переключателя подаётся в правое положение (направления места установки проверяемой оптопары) – красный светодиод гаснет и загорается зелёный, на дисплее наблюдается падение напряжения – и то, и другое свидетельствует о исправности компонента.
Приставка к мультиметру – тестер оптронов оказался работоспособен и годен к эксплуатации. В заключении верхняя панель корпуса оформляется памяткой – наклейкой. Проверил две оказавшиеся под рукой оптопары РС817, обе исправны, однако при этом они показали разное падение напряжения при подключении. На одной оно упало до 3,2 вольта, а на другой до 2,5 вольта.
Информация к размышлению на лицо, при отсутствии связи с м/метром её бы не было.
Видео работы тестера
А видео наглядно показывает, что будет гораздо быстрее проверить электронный компонент чем задавать вопрос о том, мог ли он выйти из строя или нет, да к тому же с большой долей вероятности просто не получить на него ответ. Автор проекта Babay iz Barnaula.
Форум
Как проверить оптопару (найти неисправную оптопару)
Оптопара:
оптопара , 900 03 фотопара или оптоизолятор — это компонент, который передает электрические сигналов между двумя изолированными цепями с помощью света. Оптоизоляторы предотвращают воздействие высокого напряжения на систему, принимающую сигнал. Оптопары доступны в четырех основных типах, каждый из которых имеет источник инфракрасного светодиода, но с различными светочувствительными элементами.
Четыре оптопары называются: фототранзистор, фотодарлингтон, фототиристор и фототриак, как показано ниже.
Метод №1:
- Необходимые детали: Мультиметр или омметр, оптопара, резистор 100 Ом, кнопка, батарея или блок питания.
- Включите мультиметр и выберите Режим сопротивления .
- Теперь подключите мультиметр (X1 кОм или X10 кОм) между эмиттером и коллектором следующим образом: красный щуп к коллектору, а черный щуп к эмиттеру.
- Теперь последовательно с анодом светодиода подключите резистор номиналом в несколько сотен Ом (100 Ом), после чего включите питание, нажмите кнопку и начните повышать напряжение с 0 до 2…5 вольт, при этом следует иметь возможность видеть на омметре, как уменьшается выходное сопротивление при увеличении входного напряжения и наоборот.
- Микросхема оптопары Исправна. иначе, если ИС оптопары неисправна.
Метод № 2:
- Необходимые детали: Мультиметр или омметр, оптопара, резистор 100 Ом, кнопка, батарея или блок питания.
- Включите мультиметр и выберите Напряжение постоянного тока режим .
- Теперь подключите резистор в несколько сотен Ом (100 Ом), нажмите кнопку последовательно с анодом светодиода, после чего подайте питание +5 В постоянного тока на эту цепь.
- , если кнопка нажата: отобразить показание напряжения около 0 В или 0,2 В постоянного тока. в противном случае кнопка не нажата: отображаемое значение напряжения составляет около 5 В или 4,9 В постоянного тока. Микросхема оптопары Good. иначе, если ИС оптопары неисправна.
Метод № 3:
- Необходимые детали: Мультиметр или омметр, оптопара, резистор 100 Ом, кнопка, батарея или блок питания.
- Включите мультиметр и выберите Режим постоянного напряжения .
- Теперь подключите резистор в несколько сотен Ом (100 Ом), нажмите кнопку последовательно с анодом светодиода, после чего подайте питание +5 В постоянного тока на эту цепь.
- , если нажать кнопку: светодиод загорится. иначе кнопка не нажата: светодиод погаснет. IC оптопары Good. в противном случае, если , микросхема оптопары имеет неисправность .
Несколько применений:
- Управление электромагнитным клапаном/клапаном
- ПРА для ламп
- Интерфейс микропроцессоров с периферийными устройствами на 115/240 В переменного тока
- Блок управления двигателем
- Диммеры для ламп накаливания
Новое сообщение Старый пост Главная
Подписаться на: Post Comment (Atom)
Как проверить оптоизолятор
Тестирование оптоизолятора или оптрона.
Существует несколько методов проверки оптоизолятора. Я собираюсь сконцентрироваться на двух, которые считаю самыми лучшими и простыми.
Как проверить оптоизолятор с помощью тестера компонентов.
Это мой предпочтительный метод
Преимущества
Обычно вам не нужна принципиальная схема или распиновка устройства
Это быстро и просто
Это довольно убедительно даже для новичка
Недостатки
Вы должны удалить устройство из схемы, и вам нужен тестер компонентов
Хорошо, я не считаю недостатки такими уж большими.
Большую часть времени оптопара будет находиться в гнезде, и даже если это не так, наличие 6 контактов делает его одним из самых простых для отпайки двухрядных компонентов. Если вы хотя бы немного увлекаетесь электроникой, вам не составит труда приобрести один из этих тестеров компонентов. Они настолько просты в использовании, дешевы и сэкономят вам бесконечное количество времени и проблем. Я действительно не мог быть без него, теперь это определенно одна из лучших покупок, которые я сделал в своем хобби. Если вы не видели их раньше, вы можете прочитать о них здесь.
Итак, давайте проверим оптопару. Сначала вам нужно немного информации, если вы еще не знаете. Большинство оптоизоляторов представляют собой 8- или 6-контактные DIL-устройства. Есть также несколько 4-контактных, и вы можете их протестировать, но вам будет проще со схемой выводов, хотя вы можете обойтись и без нее.
На самом деле это два компонента оптопары: компонент, который генерирует свет, светодиод и то, что видит свет, что-то вроде фототранзистора.
Поскольку они упакованы внутри устройства, вы не можете видеть свет.
У меня есть небольшой кусочек платы Vero с разъемом DIL и проводами для подключения к тестеру компонентов.
Я использую небольшой кусок Veroboard и разъем DIL для подключения к тестеру компонентов.
Если у вас есть 6-контактное устройство DIL, подключите 3 провода от контактов 1, 2 и 3 устройства к тестеру компонентов. Если устройство работает, вы получите индикацию и схему выводов на экране, что у вас есть рабочий светодиод. Затем отсоедините его и подключите контакты 4, 5 и 6 к тестеру компонентов. Опять же, если устройство работает, вы получите указание на то, что у вас есть работающий транзистор или подобное устройство. Это так же просто, как и с 6-контактными оптоизоляторами DIL.
Тестер компонентов, подключенный к «транзисторной» части оптоизолятора.
На изображении выше показан популярный 8-контактный оптоизолятор 6N138, вставленный в испытательный стенд, чтобы его можно было легко подключить к тестеру компонентов.
С 8-контактным оптоизолятором вам будет проще, если у вас есть схема выводов, почти все их можно найти в Интернете. Даже если у вас его нет под рукой, вы можете попробовать первые 3 подключения, подключенные к тестировщику компонентов, а затем попробовать последние 3 подключения, подключенные к тестеру компонентов. Скорее всего, вы получите тестер компонентов, указывающий, что у вас есть диод, и он покажет вам соединения на своем экране.
На картинке выше вы можете видеть контакты 1, 2 и 3, подключенные к тестеру компонентов. Тест показывает, что контакты 2 и 3 находятся там, где находится светодиод, и что он работает, и он показывает различные другие показания светодиода, и вы можете видеть его полярность.
Проделайте то же самое с соединениями на другой стороне устройства, чтобы проверить транзисторную часть оптоизолятора. Все просто: если вы получаете «неопознанный компонент или поврежденный компонент», проверьте, все ли подключено, и повторите попытку.
На приведенном выше рисунке контакты 5, 6 и 7 подключены к тестеру компонентов, он указывает на NPN-транзистор и показывает соединения эмиттера, базы и коллектора.
На рисунке выше показаны контакты 6, 7 и 8.
Как проверить оптопару в цепи
Если вы не можете вынуть ее из цепи, вы можете использовать осциллограф.
Преимущества
Преимущество этого метода заключается в том, что если устройство припаяно к печатной плате, вам не нужно выпаивать его для проверки
Недостатки
Вам нужен осциллограф
Вам нужно знать, как работает схема, поэтому вам, вероятно, понадобится принципиальная схема или, по крайней мере, схема выводов устройства, например, что заставляет оптрон работать на конкретное время. Бесполезно пытаться прочитать вывод, если в него ничего не входит, чтобы заставить его работать
Иногда результаты могут быть немного неубедительны для новичка.
Например, вы можете видеть некоторые выходные данные, но не уверены, что они правильные или на правильном уровне, и тому подобное, поскольку вы не получаете простой индикации, как в случае с тестером компонентов.
Хотя вам нужен осциллограф, вам не нужен поющий все танцующий. Простое дешевое устройство стоимостью 20 фунтов стерлингов подойдет для этого приложения, как и для многих других. Подробнее о дешевых осциллографах читайте здесь.
Я опишу, как я тестирую оптоизолятор в цепи, чтобы вы могли адаптировать инструкции для своей собственной тестовой ситуации.
Устройство, которое я тестирую, представляет собой 6N138, популярный оптоизолятор, используемый в приложениях MIDI (цифровой интерфейс музыкальных инструментов). Я использую синтезатор Mutable Instrument Shruthi Synthesiser, как и большинство синтезаторов, он имеет MIDI-интерфейс, в котором используется оптоизолятор. Если вы посмотрите на принципиальную схему или вывод оптоизолятора 6N138, вы увидите, что вход к нему – это вывод 2.
Вам нужно включить питание схемы и что-то, генерирующее MIDI-сигнал, чтобы иметь возможность отслеживать его через схема. Я использовал проигрыватель MIDI-файлов Mr.Midi 2 и подключил его к MIDI-входу синтезатора Mutable Instrument Shruthi.
На картинке выше видно, что осциллограф DSO 138 настроен на вход постоянного тока и 1 вольт на квадрат.
Получите осциллограф, я использую DSO 138, вы можете прочитать об этом здесь. Установите его вход на постоянный ток и установите 0 В внизу экрана и установите его так, чтобы 5 В было ближе к верху. Это позволяет легко увидеть, что происходит.
На картинке выше вы можете видеть желтую линию, показывающую, что щуп на выходе (контакт 6) 6N138 имеет высокий уровень около 5 вольт, что на 5 квадратов выше линии 0 вольт. это без каких-либо MIDI-данных, поступающих в оптоизолятор.
Вам необходимо настроить осциллограф на достаточно высокую частоту для MIDI. Выход оптоизолятора 6N138 – контакт 6, и когда вы поместите щуп осциллографа на контакт 6, вы увидите на экране, что сигнал высокий, около 5 В.
Это то, что вы ожидаете, если посмотрите на принципиальную схему Mutable Instruments Shruthi, поскольку на выходе есть подтягивающий резистор.
На картинке выше показан проигрыватель миди-файлов Mr.midi. Это использовалось для генерации MIDI-сигналов для проверки потока MIDI через оптоизолятор 6N138.
Когда я нажимаю start на проигрывателе MIDI-файлов, MIDI-информация поступает на вход оптоизолятора 6N138 и начинает срабатывать осциллограф, что видно по миганию зеленого светодиода на нем при переходе на высокий и низкий уровень входа. Экран осциллографа также покажет вам наличие ожидаемого сигнала, поскольку данные MIDI проходят через оптоизолятор, индикатор частоты и показания ширины импульса также будут отображаться на экране осциллографа DSO 138. Когда вы нажимаете кнопку «Стоп» на проигрывателе MIDI-файлов, сигнал останавливается и возвращается к «высокому уровню».
Здесь показан отлично работающий оптоизолятор 6N138 без необходимости его удаления из схемы.
На картинке выше видно, что осциллограф DSO 138 показывает MIDI данные на выходе оптоизолятора 6N138, сигнал переключается примерно между 0 вольт и 5 вольт. Мигает зеленый триггерный светодиод, хотя на фото этого не видно. Это происходит во время отправки MIDI-данных. Вы также можете видеть Freq, Cycle, PW и Duty, когда присутствует MIDI-сигнал. Как только сигнал прекращается, он возвращается к ровной линии на уровне 5 вольт. Это показывает полностью работающий оптоизолятор с данными MIDI, проходящими через вход оптоизолятора 6N138 и появляющимися на выводе 6.
Проверка схемы оптоизолятора 6Н138 с помощью осциллографа ДСО 138.
Как проверить оптрон с помощью мультиметра
Преимущества
Большинство людей могут найти мультиметр.
Недостатки
Необходимо снять устройство с платы.
Вам необходимо иметь распиновку устройства.
Попытка проверить это, удерживая щупы и меняя их местами, может быть немного затруднительной, и, как и в случае с описанным выше методом осциллографа, для новичка это может быть немного неубедительно.
