Orange Pi PC 2 Установка Ubuntu XFCE

Подробная инструкция по установке Linux Ubuntu с рабочим столом XFCE  на Orange PI PC2. Операционные системы для Orange Pi устанавливаются на Micro SD Flash карту. Наша инструкция касается подготовки SD карты памяти и установки на нее операционной системы Linux Ubuntu XFCE дистрибутив которой можно скачать по ссылке с сайта www.orangepi.org.

Возможно, удобнее будет скачать дистрибутив Linux Ubuntu XFCE для Orange PI PC2 с сайта piboard.io. На этом сайте предлагают скачивать Ubuntu с быстрых и доступных зеркал. Скачайте и разархивируйте дистрибутив Ubuntu XFCE для Orange Pi PC2. В результате вы получите файл с расширением img.

Для подготовки загрузочной Micro SD карты нам понадобится компьютер работающий под Windows или Linux.

Подготовка SD Flash карты на Linux компьютере.

Вставьте целевую карту в картридер компьютера. Запустите дисковую утилиту. Отключите все разделы Micro SD карты и удалите все разделы на карте.



Создайте новый раздел.

Отформатируйте этот раздел.

Вытащите и опять вставьте SD карту. Опять запустите Дисковую утилиту и отключите раздел на SD карте.

В терминале Linux с помощью команды cd перейдите в папку с дистрибутивом Ubuntu XFCE для Orange PI PC 2 и выполните следующую команду:

sudo dd if=Ubuntu_Desktop_Xenial_xfce4_PC2_V1_0_0.img of=/dev/sdb

Процесс записи img файла на SD карту займет не мало времени. Дождитесь когда команда dd полностью отработает.

Вытащите и опять вставьте SD карту. Опять запустите Дисковую утилиту и отключите раздел rootfs на SD карте. Закройте Дисковую утилиту и запустите Редактор разделов GParted. В Редакторе разделов GParted увеличьте раздел rootfs.

Теперь можно вставить SD Flash карту с операционной системой Ubuntu XFCE в SD слот Orange Pi PC 2 и включить питание.

Загрузится Ubuntu c рабочим столом XFCE.

Доступ к GPIO на OrangePI PC Plus (h4 ) на Armbian 3.4.113 и новее

Общая процедура описана в https://linux-sunxi.org/GPIO

Доступ к выводам GPIO осуществляется через файловую систему sysfs . Для включения определенного pin-кода он должен быть экспортирован в /sys/class/gpio/export

для pin PA1 команда будет echo 1 > sys/class/gpio/export . Пин-код рассчитывается по следующей формуле :

  (position of letter in alphabet - 1) * 32 + pin number

PA1 имеет pin-код (“A” – 1-я буква ) 1 , PB2 имеет pin-код 34 (“B” – 2-я буква ), PG7 имеет pin-код 199 ( ” G ” – 7-я буква (7-1)*32+7=199 )

позиции на физическом заголовке снова отличаются, см. рисунок ниже

поэтому для включения в pg7, что это пин-код 40 на физическом коллектор может быть использован

   echo 199 > sys/class/gpio/export

Источник изображения: https://orange314.com/Hardware

обычно команда echo, такая как echo "199" sys/class/gpio/export , дает ошибку Permission denied

простым решением являются следующие:

Чтобы сделать одноразовую манипуляцию с пин-кодом GPIO, вы должны сначала запустить отдельный shell в качестве суперпользователя, а затем использовать echo. Например, чтобы включить контакт A10:

$ sudo sh
# echo 10 > /sys/class/gpio/export
# echo out > /sys/class/gpio/gpio10/direction
# echo 1 > /sys/class/gpio/gpio10/value

Или вы можете использовать тройник, чтобы избежать создания подоболочки:

$ echo 10 | sudo tee /sys/class/gpio/export
$ echo out | sudo tee /sys/class/gpio/gpio10/direction
$ echo 1 | sudo tee /sys/class/gpio/gpio10/value


источник: https:/ / forum. armbian.com / index. php? / topic/4052-problem-using-gpio-pins-on-legacy-kernel /

Альтернативой было бы создать новую группу и изменить группу каталога /sys/class/gpio на эту новую группу :

вы можете создать группу под названием gpio, добавить в нее пользователя, экспортировать gpio и т. д. следующим образом:

sudo groupadd gpio
sudo usermod -aG gpio <myusername>
su <myusername>
sudo chgrp gpio /sys/class/gpio/export
sudo chgrp gpio /sys/class/gpio/unexport
sudo chmod 775 /sys/class/gpio/export
sudo chmod 775 /sys/class/gpio/unexport

Это дает пользователю возможность экспортировать и отменить экспорт.

Как только вы экспортируете пин-коды, вы также можете chgrp и chmod их (не забывайте об их содержимом) и использовать их как обычно.

echo "18" > /sys/class/gpio/export
chgrp -HR /sys/class/gpio/gpio18
chmod -R 775 /sys/class/gpio/gpio18

Теперь ваш пользователь имеет доступ к первому пин-коду GPIO 18.

источник: https:/ / www.raspberrypi.org / форумы / viewtopic. php?t=5185

при выполнении echo с разрешениями новый каталог появляется в /sys/class/gpio , то есть для PA2 ( который является пин-кодом № 2 и номером 22 в физическом заголовке ) это /sys/class/gpio/gpio2

чтобы настроить pin-код № 2, вы должны записать определенные значения в файлы в /sys/class/gpio/gpio2

например, установка вывода 2 на выход и запись ‘high’

echo "out" > /sys/class/gpio/gpio2/direction

echo "1" > /sys/class/gpio/gpio2/value

при выключении GPIO штифты должны быть неэкспортируется с т. е.

echo 2 > /sys/class/gpio/unexport

для вывода 2 ( PA2, номер 22 на физическом заголовке )

Альтернативой для доступа к GPIO является использование python, однако для плат на базе h4 WiringOP пока недоступен

Orange Pi PC2 на новом процессоре Allwinner H5 дешёвая копия Raspberry Pi

Привeтcтвую! Этo мoй пeрвый oбзoр и вce тaкoe) Обзoр нe прeтeндуeт нa пoлнoту. В дaннoм oбзoрe xoчу рaccкaзaть o oднo-плaтнoм кoмпьютeрe Orange Pi PC2 нa нoвoм прoцeccoрe Allwinner H5 этo oбнoвлeнный рaзoгнaнный прoцeccoр Allwinner h4 кoтoрый cтoит нa пoпулярнoм Orange Pi PC. Пo зaявлeнию прoизвoдитeля мoжнo нe тoлькo aндрoид и люнукco-пoдoбныe ocи зaпуcкaть нo и мoжнo зaпуcтить вeнду, пoкa чтo c ocями нa oф caйтe нe гуcтo ecть тoлькo Android, Ubuntu, Debian, Arch a caмыe пoпулярный ARMBIAN и Raspbian eщe нeт и пoкa дaжe рeчи o ниx нeт. Зaпуcтил вce дocтупныe ocи нa этoй плaткe, пoкa кaк бы eщe cырoвaты эти прoшивки, нo вce жe, вce бeгaeт крутитcя, зaвoдитcя c пoл-пинкa крoмe aндрoидa, кcтaти тут aндрoид 5.1 С aндрoидoм пришлocь пoвoзитьcя тo кaртридeр eму нe пoнрaвилcя, тo кaртa пaмяти, тo кaбeль, тo кoмп, кoрoчe oдни cтрaдaния c aндрoидoм! В oбшeм кoму интeрecнo прoшу вcex пoдкaт, зaбeгaя впeрeд cкaжу, чтo плaткa oчeнь интeрecнaя, и cтoит cвoиx дeнeг!

Обзoр пoлучилcя дocтaтoчнo бoльшoй!

У кoгo нeт тeрпeния/жeлaния читaть cдeлaл нeбoльшoй видeo-oбзoр, рacпaкoвку тecты aнтуту, aидa 64, тecт прoизвoдитeльнocти нa ocнoвe World of Tanks Blitz, зaпуcк убунту, зaпуcк 4к видeo
www.youtube.com/watch?v=oUb4TsnDqcU&feature=youtu.be

И тaк пoexaли.

Пoкупaл кoнeчнo зa cвoи крoвныe! Пришлo дoвoльнo быcтрo зa 2 нeдeли, кoтoрыe в oжидaнии идут oчeнь мeдлeннo.

Движeниe трeкa

Прeдыcтoрия

Тaк кaк этo мoй пeрвый oпыт c oднo-плaтникoм дaжe бoльшe cкaжу, чтo дaжe дaжe нeт знaний прo прoгрaмирoвaниe и вce тaкoe, мaкcимум этo жeлaниe и xoтeлкa пoнять и рaзoбрaтьcя, этo мoй пeрвый oпыт c убунту, кoнeчнo былo дикo пoтoм пoнимaть чтo вce в UBUNTU дeлaeтcя в кoмaнднoй cтрoкe и этo в 2017 гoду… Нeужeли никтo нe нaпиcaл прoгрaмму или грaфичecкий интeрфeйc, тaк чтoб ты нaжимaeшь нa кнoпoчки, a oн зa тeбя пишeт кoмaнды… пaру нoчeй в интeрнeтe и зaвeтныe кoмaнды пo типу «sudo apt-get upgrade» или «sudo reboot» нaйдeны, этo кoнeчнo изврaт для мeня…

Хaрaктeриcтики

Прoцeccoр Allwinner H5 чeтырexъядeрный прoцeccoр Cortex-A53 64 битa
GPU Mali450 Пoддeрживaeт OpenGL ES 2. 0
Опeрaтивнaя пaмять DDR3 1 Гб (coвмecтнo c GPU)
Пoддeрживaeмыe кaрты пaмяти Мaкcимум 64 ГБ MMC cлoт
LAN 10/100/1000 Мб/ceк
Видeo-вxoд В CSI вxoднoй рaзъeм кaмeры: Пoддeрживaeт CCIR656 прoтoкoлa для NTSC и PAL Пoддeрживaeт видeo зaxвaтa рeшeниe дo 1080P @ 30fps пoддeржкa 8-битныx YUV422 CMOS Пoддeржкa SM ceнcoрa кaмeры
Аудиo-вxoд Микрoфoн Видeo-выxoд
HDMI c пoддeржкoй HDCP Пoддeрживaeт HDMI CEC Пoддeржкa HDMI 30 функции Integrated CVBS Пoддeржкa oднoврeмeннo HDMI и CVBS Аудиo-выxoд Чeрeз HDMI и 3,5 jack

Иcтoчник питaния Вxoд пocтoяннoгo тoкa бeз пoддeржки USB OTG
Пoрты USB 2.0 x 3 штуки, USB 2.0 OTG x 1 штукa
Другиe рaзъeмы 40-пинoвый coвмecтимый c Raspberry Pi B+ и GPIO(1×3) GPIO (1×3) UART, зeмля Свeтoдиoды
Индикaтoр питaния индикaтoр cocтoяния
Дoпoлнитeльнo
Инфрo-крacный пoрт
Кнoпки Включeниe
Рaзмeр 85 мм нa 55 мм Вec 38 г.
Кaртинкa c oф caйтa

Пoлучил пocылку кaк oбычнo кoрoбкa в кoрoбкe, кoрoбкa coвceм нe пocтрaдaлa, дaжe удивлeн aккурaтнocтью пoчты Рoccии. У oф. прoдaвцa зaкaзывaл тoлькo плaтку тaк кaк у нeгo вce тoвaры c плaтнoй дocтaвкoй, к примeру ecли пoкупaть плaту и кaбeль для питaния тo цeны зa дocтaвку cклыдывaютcя xoтя мoгли бы в кoрoбку пoлoжить и oтпрaвить cчитaю чтo этo бoльшoй минуc!
Плaткa coбрaнa oчeнь xoрoшo придрaтьcя нe к чeму


Рaзмeры плaты и рacпoлoжeниe пoртoв пoлнocтью идeнтичны c бoлee пoпулярнoй прeдыдущeй вeрcиeй aпeльcинки Orange Pi PC, кcтaти Orange Pi в нaрoдe нaзывaют Апeльcинкoй, дaлee тaк и буду нaзывaть eгo.

В интeрнeтe пeрeд пoкупкoй ни гдe нe нaшeл кoнкрeтнoй инфoрмaции oб этoй плaткe тaк кaк oнa coвceм нoвeнькaя, aнoнcирoвaнa в кoнцe 16гo гoдa гдe тo в нoябрe пo мoeму, пo этoму cрaзу пocлe пoлучeния пocтaвил прoгрaмму aидa64 и aнтуту и пocмoтрeл xaрaктeриcтики прoцeccoрa и чacтoту






Апeльcинкa oчeнь cильнo грeeтcя, дaжe прoизвoдитeль нacтaивaeт нa уcтaнoвкe рaдиaтoрa нa плaту причeм эту кoпeeчную вeшь 3 рaдиaтoрa cтoит US $0. 34 нa aли нe включили в кoмплeкт в тo врeмя кaк caмa плaтa cтoит $ 23.49 c дocтaвкoй кoнeчнo тoжe cчитaю минуcoм. у oф прoдaвцa ecть вce кoмплeктующиe: кoрпуca, рaдиaтoры, кaбeли и блoки питaния, нo вce тaкoe дoрoгoe и c плaтнoй дocтaвкoй. к примeру USB кaбeль питaния cтoит US $1.80 a дocтaвкa US $3.64 a aнaлoг нa aли cтoит US $1.13 c бecплaтнoй дocтaвкoй, причeм рaзъeм питaния нe cтaндaртный, из-зa этoгo крoмe плaтки ничeгo нe зaкaзывaл у oф. прoдaвцa aпeльcинoк. вce ocтaльнoe зaкaзaл нa aли у другиx прoдaвцoв:
кoрпуc US $3.70,
куллeр,
Джocтики x2 USB для рeтрo игр,
USB Хaб,
USB WiFi cвиcтoк US $2.52/шт
кaрт ридeр у мeня был

Штeкeр питaния пoдoбрaл oт нaбoрa и припaял eму xвocт oт USB




Рaдиaтoр был пoзaимcтвoвaн oт cтaрoгo тeлeвизoрa и нaтянут нa рeзинки для вoлoc врeмeннo пoкa нe пoлучу c aли клeющиe рaдиaтoры




Флeшку иcпoльзую SanDisk нa 32гб

ну и нoжки прикрутил oт мaтeринки пeкaшнoгo,
клaвиaтуру пришлocь пoкупaть нa aвитo зa 200р Б/У тaк кaк у мeня нa кoмпe c круглым рaзъeмoм, a нe USB

питaниe иcпoльзую зaрядный блoк oт caмcунг нa 2a
Плaткa coвceм cвeжaя и cooбщecтвo oчeнь мaлeнькoe, Для уcкoрeния рaзвития и личнoгo энтузиaзмa рeшил coздaть вeтку Orange Pi PC2 нa 4pda.ru и вcю нaйдeнную инфoрмaцию coбрaл в шaпкe. Зa нecкoлькo днeй 10 cтрaниц нaбрaлocь, зa 100 пocтoв пeрeвaлилo, тaк чтo кoму интeрecнo зaxoдитe oбcудим aпeльcинку

Прoшивки и ОС

Сущecтвуют нecкoлькo oпeрaциoнныx cиcтeм для 2й пипиcишки: Android, Ubuntu, Debian, Arch
этo нa мнoгo мeньшe чeм нa другиe плaтки aпeльcинки, чтo ecть тo ecть, нo в пeрcпeктивe oжидaeтcя дaжe фoртoчкa.
И тaк пo пoрядку: Ubuntu, Debian, Arch этo 3 oднoтипныx убунту cиcтeм c рaзными тeмaми и c рaзными бaгaми, гдe тo звукa нeт, гдe-тo ecть, нo руccкий язык нe cмoг пocтaвить, в oбшeм у кaждoгo cвoи плюcы и минуcы.

В нacтрoйкax нeт нигдe руcификaции!
Руcификaция прoизвoдят в тeрминaлe c пoмoщью кoмaнд, ecли прoщe тo нaдo cнaчaлa cкaчaть a пoтoм уcтaнoвить и пeрeзaгрузить
Вoт пoшaгoвo
1)cкaчaть в тeрминaлe sudo apt-get install language-pack-ru
2) уcтaнoвить в тeрминaлe ввecти кoмaнду sudo update-locale LANG=ru_RU. UTF-8
3) пeрeзaгрузить в тeрминaлe ввecти sudo reboot

Дaлee у нac Андрoид

кoтрый рaбoтaeт нa hd 720p рaзрeшeнии нe зaвиcимo oт тoгo full hd у вac мoнитoр или hd

Срaзу пocлe зaпуcкa прилeтeлo кaкoe тo oбнoвлeниe и уcтaнoвилocь

Нa вcex ocтaльныx aпeльcинкax этo 4.4 a тут у нac 5.1 и oнa cрeди вcex ocтaльныx caмaя плoxaя в плaнe уcтaнoвки, при зaпиcи прoшивки нa флeшку вылaзит в 90% cлучaeв oшибкa, пoмeнял я oчeнь мнoгo вceгo прeждe чeм зaпиcaлacь прoшивкa: кaрт ридeр, рaзъeм usb, кaбeль, кoмп, вин7/вин10 в итoгe уcтaнoвилacь, рaбoтaeт бeз лaгoв, в aнтуту выдaeт 22к пoпугaeв, минуc тo чтo нe вшиты гуглo-ceрвиcы, причeм плeй мaркeт и ютуб икoнки ecть нa рaбoчeм cтoлe, нo oни нe кликaютcя, вce прoгрaммы мoжнo cкaчaть / cкинуть нa usb флeшку и c нeгo чeрeз рoднoй прoвoдник мoжнo уcтaнoвить, прoбoвaл уcтaнoвить лaунчeры cтaвитcя прaктичecки вce лaунчeры. Рут прaвa пoлучил c пoмoщью кингo рут для пк и пoдключив aпeльcинкe чeрeз микрo usb c пoмoшью кaбeлeчeкa и c кoмпa зaпуcтил уcтaнoвку рутa

Прoизвoдитeльнocть нe плoxaя, уcтaнoвил wot blitz нa выcoкиx нacтрoйкax 40 fps cтaбильнo, a нa низкиx 60 fps, xoтя вышe 60 fps врoдe нe бывaeт. Видeo c игрoй ecть в нeбoльшoм видeo oбзoрe вышe

Пoдытoжим

Плaткa дoвoльнo xoрoшaя, пeрcпeктивнaя, пoкупaл я eгo пocлe гoдa пoльзoвaния aйфoнoм, a дo этoгo были брeндoвыe aппaрaты из пoднeбecнoй тaкиe кaк Xiaomi, One Plus и т.д. у кoтoрыx eжeднeвнo / eжeнeдeльнo / eжeмecячнo прилeтaют oбнoвлeниe, пocтoянныe прoшивки/пeрeпрoшивки… c aйфoнoм cтaлo cкучнo жить, шить ничeгo нe нaдo, oбнoвляeтcя caм, дocтaтoчнo нaжaть oкeй, прoблeм и бaгoв нe вcтрeчaл, в oбщeм к этим вeчным прoшивкaм привык/пoдceл, и этo кaк нaркoтик xoчeтьcя прoшивaтьcя a нeчeгo, и тут я рeшил приoбрecти oднoплaтник для тoгo чтoб шитьcя нa здoрoвьe, трaтить бoльшиe дeньги нa бoлee крутoй oднoплaтник Raspberry Pi чьим клoнoм являeтcя aпeльcинкa cтaлo жaлкo учитывaя этo пeрвый oпыт юзaния убунту, люнукc и oтcутcтвия знaния пo рaбoтe c люнукcoм рeшил купить дeшeвый вaриaнт, пoюзaв нeкoтoрoe врeмя oднoплaтник Orange pi pc2 рeшил зaмoрoчитьcя пo крупнoму и купить ceбe бoлee ceрьeзный oднoплaтник UP2 Squared нa прoцeccoрe Apollo Lake M Intel® Pentium™ N4200 2. 5GHz 4GB + 32GB зa 209.00$ Нo этo будeт coвceм другaя иcтoрия!
Вeрнeмcя к нaшeму oбoзрeвaeмoму Orange pi pc2

Плюcы

1) Цeнa
2) Быcтрaя дocтaвкa
3) Нoвый прoцeccoр Allwinner H5
4) Пeрcпeктивa зaпуcтит фoртoчку
5) Бoлee выcoкaя чacтoтa прoцeccoрa 1.6 чeм у aнaлoгoв в тoм чиcлe чeм у Raspberry Pi 1.2
6) Нaличиe ик пoртa
6) Нaличиe микрaфoнa
7) кaчecтвeннaя cбoркa, вce элeмeнты нa плaтe пoдпиcaны
8) 4к бeз прoблeм и лaгoв крутит
9) 40 GFlops
10) Гигaбитный лaн (1000M/100M Ethernet RJ45)
11) Кнoпкa включeния

Минуcы

1) Кoмплeкт пocтaвки
2) Плaтнaя дocтaвкa
3) Рaзмeры плaты и рaзмeщeниe рaзъeмoв нe тaк кaк у caмoгo пoпулярнoгo Raspberry Pi чтo лишaeт вoзмoжнocти иcпoльзoвaния aкcecуaрoв oт мaлинки «Raspberry Pi»
4) Отcутcтвиe вaй фaй и блютуc
5) Гoрячий прoцeccoр
6) Очeнь привeрeдлив к питaнию и флeш кaртaм
7) Кaкoe тo нeпoнятнoe рaзмeшeниe чипoв пaмяти и прoцeccoрa oтнocитeльнo плaты пo диaгoнaли, cкoрeй вceгo этo cвязaнo c aвтoрcкими прaвaми
8) Мoжнo былo бы прocтeцкий уcилитeль нa микрocxeмe PAM8403 вcтрoить чтoб мoжнo былo пoдключить нe тoлькo к тeлeвизoру нo и к мoнитoру
9) Мaлoe кoличecтвo oпeрaтивнoй пaмяти (1гигaбaйт)
10) Сырoй coфт, думaю co врeмeнeм пoпрaвят
11) Ну и кoличecтвo oпeрaциoнoк, этo тoжe cвязaнo c тeм, чтo oн нoвый, думaю co врeмeнeм тoжe пoпрaвят
Гдe тo я нaвeрнo был придирчив, гдe тo чтo тo нe увидeл нe oбрaтил внимaниe, нo вce жe этo личнo мoe мнeниe
Вce плюcы и минуcы для мeня имeют знaчeниe! Пoэтoму вce пeрeчиcлил

В этoм oбзoрe я пoпытaлcя выcкaзaть cвoe мнeниe oб этoм oчeнь мaлeнькoм кoмпьютeрe, нaйти плюcы и минуcы, рaccкaзaть o нюaнcax и пoдвoдныx кaмняx чтoб тeм ктo нe купил пoмoчь oпрeдeлитьcя c выбoрoм, пoкупaть или нeт рeшaйтe caми, вce зa и прoтив cлoжитe и рeшaйтe, тo чтo для мeня критичнo для кoгo тo нaoбoрoт нaвeрнo плюc, этo вceгo лишь мoe личнoe мнeниe и нe прeтeндуeт нa иcтину тeм бoлee этo мoй пeрвый oбзoр зaмeчaния и дoпoлнeния привeтcтвуютcя, ну и cильнo нe пeнaйтe ecли чтo нe тaк.

Нe будeм нaрушaть трaдиции

кoтe

В oбщeм вceм дoбрa, ктo дoчитaл дo кoнцa увaжeниe и рecпeкт, кoму пoнрaвилocь cтaвьтe лaйки или плюcы чтo тут cтaвят oбычнo, зa oшЫбки нe ругaйтe, ну и пoжeлaниe и зaмeчaния пишитe, пocтaрaюcь иcпрaвить, дoпиcaть, дoпoлнить!

Пассивное охлаждение на OrangePi, корпус от свича для мини сервера

   Используя как офисный или домашний мини сервер одноплатные компьютеры такие как OrangePi Plus, OrangePi PC2, Raspberry Pi версий 1, 2, 3 и других производителей, необходимо на процессор, сетевой чип клеить радиатор для пассивного охлаждения. Я для того, чтобы не покупать отдельно радиаторы использую один большой радиатор от старой видеокарты. Используя пилу по металу распиливаем радиатор на несколько частей. Если нет пилы по металу, можно использовать напильник, я например пробовал использовать напильник, на фото ниже показан напильник из мультитула:



   Используя пилу по металу распилили радиатор, я клею радиаторы по возможности на все чипы на плате, если радиаторы не наклеить, то из-за того, что на платы ставят процессора с двумя и более ядрами, от перегрева процессора ядра отключаются. Вместо четырех ядер видятся сначала три, потом два ядра, из-за чего падает мощность процессора. Если наклеить радиатор на термоскотч, эффективность теплоотдачи достаточно низкая и ядра так же отключаются при нагрузке. Для приклеивания радиаторов пассивного охлаждения я использую термо клей Radial:

Корпус для Orange Pi PC2





   Подготавливаем корпус от свитча, вырезаем посадочное место для вывода Ethernet и USB, гнездо подключения для блок питания я выпаял из платы старого не работающего свитча и приклеил его на место в корпус термоклеем. Саму плату также на посадочное место приклеиваем термоклеевым пистолетом, по углам на посадочнае места:



   Посадочное место в корпусе от старой платы с портами Ethernet закрываем пластиковой заглушкой, у меня была с тетради желтого цвета и также приклеиваем клеевым термопистолетом, скручиваем и получаем мини сервер достаточной мощности, надежности, экономности. Данный мини сервер можем запрятать хоть на шкаф, полку либо в другое место и забыть о его существовании на несколько лет:



Корпус для Orange Pi Plus

   Для Orange Pi Plus я использую корпус от вышедшего из строя свитча Dlink. Сразу я захотел поставить плату так, чтобы вывести гнездо питания и флешку на заднюю стенку корпуса, для этого просверлил отверстия под гнездо и флешку. Также приклеил из дюбелей посадочные крепления для платы. В процессе работы я отказался от такого расположения платы в корпусе:



   Приготовил вывод Ethernet портов склеив их, а также приклеив к ним пластиковую планку для приклеивания к корпусу. Для подключения к серверу второго Ethernet порта я использую USB Ethernet:



   Для выноса платы в середину корпуса, из делаем  из дюбелей посадочные гнезда, прикручиваем к плате и используя клей момент приклеиваем к корпусу предварительно обезжирив места приклеивания:



   Та фото ниже я в первый раз приклеил радиатор используя термоскотч, что не показало своей эффективности, позже я снял этот радиатор и приклеил этот радиатор снизу платы на чип:

   На фото ниже видим, что к плате OrangePi Plus подключен винчестер по SATA интерфейсу, и с чем я столкнулся, это с тем, что время от времени винт отпадал и ничего нельзя было сделать. При том, что блок питания я использую купленный у продавца:

   До того, как я приклеил радиатор на термоклей, из-за того, что радиатор на термоскотче не справлялся с отведением тепла я над радиатором поставил кулер на 12V и запитав от блока питания на 5V получив очень тихое охлаждение:

   Приклеиваем радиаторы к чипам на плате мини сервера сверху и снизу:





   Очищаем двухсторонний скотч от старых приклеенных HDD карманов:

   Выносим питание для USB хаба на отдельный блок питания 1A:



   USB хаб и карман для винчестера приклеиваем используя клеевой термопистолет:



   Собираем корпус и можем подключать мини сервер к питанию и сети:

Пассивнео охлаждение для Orange Pi Plus 2E

Как контроллер умного дома приобрел плату OrangePi Plus 2E c 2Gb оперативной памяти на борту, сразу нарезал радиаторов и приклеил на термо клей:



   Небольшой тест скорости закачки и скачки на OrangePi Plus и OrangePi Plus 2E файла на 1,5Гб:

   Закачиваем тестовый видео файл на OrangePi Plus на подключенный по USB винчестер:

   Скачиваем тестовый видео файл с OrangePi Plus с подключенного по USB винчестера:

   Закачиваем тестовый видео файл на OrangePi Plus 2Е на EMMS встроенную память:

   Скачиваем тестовый видео файл с OrangePi Plus 2Е со встроенной EMMS памяти:

Тестирование проводилось на скорости до 100Мб.



В этой статье я показал пример как можно из подручных материалов сделать корпус для офисного либо домашнего мини сервера, и из радиаторов с материнских плат и термоклея делаю пассивное охлаждение.

   С Вами был Сергей Лазаренко.

   Отвлечемся и сделаем перерыв посмотрев видео ролик:

orangepi-xunlong / OrangePi_Build: официальная система сборки для Orange Pi, поддержка A64, RDA, RK3399

GitHub – orangepi-xunlong / OrangePi_Build: официальная система сборки для Orange Pi, поддержка A64, RDA, RK3399

Официальная система сборки для Orange Pi, поддержка A64, RDA, RK3399

Файлы

Постоянная ссылка Не удалось загрузить последнюю информацию о фиксации.

Тип

Имя

Последнее сообщение фиксации

Время фиксации

1. Система сборки Orange Pi поддерживает:

Allwinner H5

• OrangePi ПК 2

• OrangePi Prime

• OrangePi Zero Plus

• OrangePi Zero Plus2 H5

Allwinner A64

• OrangePi Win

• OrangePi Win Plus

Rockchip RK3399

RDA8810

• OrangePi I96

• OrangePi 2G-IOT

MT6572

MT6737

2.Среда компиляции

• Поддерживает только Ubuntu 18.04. Итак, вам необходимо установить ПК или виртуальную машину с Ubuntu 18.04.

3. Скачать исходный код

• Сначала загрузите OrangePi_Build, который можно использовать для загрузки всех пакетов linux sdk для платы разработки Orange Pi.

  git clone https://github.com/orangepi-xunlong/OrangePi_Build.git


• Введите OrangePi_Build и запустите Build_OrangePi.ш .

  $ CD OrangePi_Build
$ ./Build_OrangePi.sh


• Сначала вам нужно ввести пароль root для вашего ubuntu18.04.

Обратите внимание, что вы вводите не root , а пароль для root.

• Следуйте инструкциям, чтобы продолжить, и, наконец, выберите модель своей платы разработки Orange Pi.

• Если для платы Orange Pi поддерживается более одного ядра, вам также будет предложено выбрать версию ядра для платы.

• Нажмите введите ключ, OrangePi_Build загрузит соответствующий linux sdk в зависимости от вашего выбора. Это может занять некоторое время, поэтому проявите терпение. После этого вы получите новую папку вне OrangePi_Build:

Модель платы	Имя папки
OrangePi Pc2 / Prime / ZeroPlus / ZeroPlus2H5	ОранжевыйPiH5
OrangePi Win / WinPlus	ОранжевыйPiA64
OrangePi OrangePi RK3399	ОранжевыйPiRK3399
OrangePi 2G-IOT / I96	OrangePiRDA
OrangePi 3G-IOT	OrangePi3G-iot
OrangePi 4G-IOT	OrangePi4G-iot

• Эта новая папка является загруженным linux sdk, в основном содержит:

  корп.sh -> scripts / build.sh Запустите компиляцию и выберите различные функции
внешние файлы конфигурации Sys_config.fex и rootfs и другие
ядро Каталог исходных текстов ядра Linux
scripts Каталог всех скомпилированных скриптов
toolchain Наборы инструментов для кросс-компиляции
uboot исходный каталог U-boot


4.

Соберите u-boot / linux / rootfs / iamges для своего Orange Pi .

  $ cd OrangePih4 // Для разных sdk имя будет другим.$ ./build.sh


• Выберите модель Orange Pi. （Вот пример Allwinner h4）

• Выберите операцию, которую вы хотите выполнить, например, компиляцию ядра или u-boot.

5. Адрес загрузки изображений и других ресурсов

6 Поддержание Orange Pi

Мы предоставляем отдельный репозиторий git для каждой папки в linux sdk. Если вы обнаружите какие-либо ошибки или добавите новые функции, добро пожаловать, чтобы исправить их, подробнее:

Около

Официальная система сборки для Orange Pi, поддержка A64, RDA, RK3399

Темы

ресурсов

Лицензия

Вы не можете выполнить это действие в настоящее время.Вы вошли в систему с другой вкладкой или окном. Перезагрузите, чтобы обновить сеанс. Вы вышли из системы на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс.

Orange Pi PC2: 64-битный гремлин? // Обзор – MickMake

Итак, еще одна плата Orange Pi под названием PC2. Он оснащен новым 64-битным четырехъядерным процессором Allwinner H5 MCU. Это действительно хорошая идея?

---

Как вы узнаете из этого видео, вещи не всегда такие, какими кажутся. Есть ряд проблем, которые еще предстоит исправить, и Orange Pi очень полагается на сообщество, чтобы исправить их.К сожалению, Allwinner не слишком помогает на H5.

Распаковка

Итак, у нас есть бренд, шлепающий новый Orange Pi PC2. Это одна из очень немногих плат, на которых будет работать новая SoC Allwinner H5.

orangepipc2-backorangepipc2-front H5 – довольно впечатляющий чип, на котором работает 64-битный четырехъядерный процессор Cortex A53 с блоком с плавающей запятой, а также Mali450, который является 6-ядерным графическим процессором. Он должен оставить следы скольжения на вашем столе, но, как мы узнаем позже, есть некоторые проблемы.orangepipc2-h5a У него есть другие интересные вещи, такие как массив интерфейсов памяти, 3 контроллера SD или MMC, таймеры высокой скорости orangepipc2-h5b, RTC, 12 каналов DMA, PWM, датчик температуры orangepipc2-h5c (что в наши дни критично для быстрых процессоров), спин-блокировки, криптодвигатели, orangepipc2-h5dUART, SPI, I2C. Практически все, что вам нужно в наши дни в обычном садовом небольшом микроконтроллере. Orangepipc2-h5e Итак, что у нас есть на этой плате Uber от Orange Pi?

Подробнее & mldr;

Загрузка

Поиск подходящего образа операционной системы для использования, конечно же, является непростой задачей. У них есть достойное руководство по быстрому запуску, которое немного устарело, но вы можете легко следовать ему.

orangepipc2-downloads Я хотел попробовать несколько изображений; Android, который я могу загрузить с Google Диска, и если вы потратите немного времени на поиск, вы найдете более свежий официальный образ Linux. Итак, я купил Ubuntu Xenial. Я также купил Armbian, хотя официального изображения для него еще нет.

Записал его на SD-карту с помощью Etcher и вставил в слот SD & mldr; следующие 5 минут я искал его где-то на полу и наконец вставил.

Затем, конечно же, были обычная клавиатура и мышь, Ethernet, HDMI и мой тестовый жесткий диск на втором USB-порте. Не поддавайтесь соблазну включить его с помощью микро-USB, потому что у вас это не получится. Просто используйте разъем постоянного тока, а затем включите питание.

orangepipc2-setupТогда вы увидите рабочий стол примерно через 30 секунд.У меня действительно были небольшие проблемы с этим с моим рекордером Elgato HD60S, но мне удалось убедить его в действии. Когда я действительно попытался начать использовать рабочий стол, дела пошли еще дальше.

Если вы посмотрите видео, вы увидите, как я пытаюсь маневрировать мышью, пытаясь открыть базовый терминал. Боже, это мировой рекорд медлительности.

orangepipc2-desktop Если у вас нет дисплея, проверьте свой маршрутизатор на наличие IP-адреса DHCP. Войдите и пройдите обычный скрипт настройки Armbian.orangepipc2-login Микроконтроллер H5 имеет динамическое масштабирование частоты, доступ к которому мы можем получить из интерфейса Linux / sys. У вас есть диапазоны от 120 МГц до 1,3 ГГц. У вас также есть доступ к датчику температуры MCU. Orangepipc2-freq H5 очень похож на Pine64, и мы узнаем позже, как он работает по сравнению с ним. На момент выпуска этого видео на Armbian работало ядро ​​версии 4.10. Еще одно приятное свойство этой версии ядра – это статистика того, как долго процессор работал на различных частотах.

Во всех своих тестах я записываю как можно больше, чтобы можно было сопоставить данные. В операционной системе на базе Armbian я использую socat для перенаправления вывода Armbian Monitor, чтобы я мог регистрировать его со своего Mac. Это очень простой способ ведения журнала без риска потери данных.

orangepipc2-log1orangepipc2-log2 Масштабирование частоты процессора: / sys / devices / system / cpu / cpufreq / policy0 / Температура процессора: / sys / devices / virtual / Thermal / Thermal_zone0 / temp

  socat -gx TCP-LISTEN: 1234, fork, max-children = 10, reuseaddr EXEC: "/ usr / bin / armbianmonitor -m" &


Подробнее & mldr;

Базовые тесты GPIO

orangepipc2-gpio Итак, перейдем к некоторым основным тестам GPIO.Кажется, у нас есть файлы I2C, UART и звуковых устройств, но нет инфракрасного порта или SPI. Хм.

Есть также встроенные светодиоды и, конечно же, светодиоды клавиатуры. Ага, они работают нормально. Никаких сюрпризов.

orangepipc2-leds PC2 практически идентичен Plus 2, но с некоторыми изменениями. Это PD11, PC5 и PC6. Я просмотрел и дважды проверил их все, и да, они действительно были подключены. Orangepipc2-gpio2

  / sys / class / leds / orangepi: green: pwr / яркость
/ sys / class / leds / orangepi: красный: статус / яркость
/ системный / класс / светодиоды / input1 :: capslock
/ системный / класс / светодиоды / input1 :: numlock
/ системный / класс / светодиоды / input1 :: scrolllock


Подробнее & mldr;

Тесты I2C

Далее следует тестирование I2C.Я установил отсутствующий пакет i2c-tools и нашел одну из шин I2C, но учтите, что их должно быть больше одной. На этой шине было только одно устройство

orangepipc2-i2c1, которое оказалось PMIC. Итак, это была шина 0, но других шин там не было. Orangepipc2-i2c2 Просто чтобы подтвердить, что я подключил свой датчик температуры на основе I2C. К сожалению, шины I2C не были включены, и все, что я мог сделать, это просто использовать этот вывод как обычный GPIO.

Итак, я сбросил базу данных дерева устройств и поискал определение I2C, которое оказалось отключенным.Я включил обе шины, сохранил базу данных и перезагрузился.

А кубиков нет. Ясно, что предстоит еще много работы. Он начинает сильно напоминать Pine64.

  cp /boot/dtb-4.10.0-sun50iw2/allwinner/sun50i-h5-orangepi-pc2.dtb /root/backup.dtb
 dtc -I dtb /boot/dtb-4.10.0-sun50iw2/allwinner/sun50i-h5-orangepi-pc2.dtb -O dts -o /tmp/foo.dts
 vi /tmp/foo.dts
 dtc -I dts /tmp/foo.dts -O dtb -o /boot/dtb-4.10.0-sun50iw2/allwinner/sun50i-h5-orangepi-pc2.dtb


Тесты SPI

То же самое можно сказать и о шине SPI.Там есть один, но это для вспышки SPI. Я попытался включить его в базе данных дерева устройств, но снова & mldr; Неа.

Тесты UART

Однако на плате есть несколько UART. Итак, я подключил к нему свой логический анализатор. Написал какой-то подходящий текст.

оранжевый pipc2-uart1и да. Всё там происходит. Orangepipc2-uart2

Звуковые тесты

А что со звуком? Ну, нет, извините, я там тоже не работаю.

Включение / выключение

Кстати; выключение ПК2 – это не просто хитрость.Иногда это так, а иногда нет. Здесь сработал закон Мерфи, и я никогда не записывал состояние «не выключено». Однако, если он отключится успешно, вы не сможете снова включить его.

orangepipc2-powerПодробнее & mldr;

Ubuntu Xenial

Итак, я думаю, мне нужно попробовать еще одну ОС. Я попробовал официальное изображение, чтобы посмотреть, будет ли оно работать лучше. Казалось, загрузился без проблем. Пока все идет хорошо, но мы используем более старую версию ядра, и нет I2C, SPI или информации.Человек это ужасно. Однако аудиоустройства есть.

orangepipc2-xenial Так работает ли встроенный микрофон? Ага, хорошо. Что-то делает. Хороший. Кажется, у нас также есть доступ ко всему динамическому масштабированию частоты на MCU. Orangepipc2-xenial2 Я попытался включить SPI в дереве устройств, но нет.

Тестирование Android

ОК. С меня этого достаточно. Что-то должно работать на этой плате. Давайте попробуем образ Android.

orangepipc2-androidOK. Таким образом, загрузка была довольно быстрой, но это не самая удобная операционная система в мире.Если, конечно, вы не двуязычный.

Сетевые тесты

Вернувшись к Armbian, я начал проводить некоторые тесты производительности. Это было очень хорошо для пропускной способности TCP, близкой к теоретическому пределу

orangepipc2-net1, и дрожание UDP также было очень низким. Приятно, что что-то хорошо работает!

  Сервер: iperf3 -Vs -f m -i 5
Клиент (TCP): iperf3 -V -c 10.0.0.46 -f -n -R -t 120 -i 5
Клиент (UDP): iperf3 -V -c 10.0.0.46 -f -n -R -t 120 -i 5 -u


Подробнее & mldr;

Тесты производительности Phoronix

Итак, прежде чем я начну тестировать эту плату производительности, мне нужно как-то прикрепить мой радиатор Uber.Итак, немного изоленты и мои запатентованные алюминиевые теплообменники сделают свою работу.

orangepipc2-hs1orangepipc2-hs2Теперь мы идем! Подходит для моего тестирования, но не для чего. Включение платы показало заметное падение температуры в режиме ожидания. Переход от среднего значения 65 градусов к 37 градусам Цельсия. Orangepipc2-hs3 Итак, через пару дней тестирования результаты уже есть!

Как и ожидалось, PC2 довольно близко соответствовал Pine64 по производительности. Было несколько неожиданных отличий, таких как John The Ripper и параллельное сжатие bzip, но в целом это было близкое совпадение.Обратите внимание, что эти тесты проводились с моим радиатором Uber на ПК2, тогда как Pine64 не имел радиатора вообще. Так что у Pine64 было довольно приличное рассеивание тепла.

orangepipc2-pts1 PC2 – довольно быстрая плата, она быстрее всех плат Orange Pi и Nano Pi. Orangepipc2-pts2 Для сравнения я хотел посмотреть, как она будет работать без радиатора Uber и только небольшого вентилятора и медный радиатор.

Я снова запустил тест SmallPT, так как в этом тесте температура была доведена до максимума с помощью радиатора Uber.

orangepipc2-pts3 Использование только этого небольшого медного радиатора показало, что время теста увеличилось с 811 до 1031. Снижение производительности на 27%. Итак, чем больше радиатор, тем лучше. Orangepipc2-pts4 Все эти данные вы можете найти на сайте openbenchmarking.org.

Должен сказать, это была самая проблемная плата, которую я когда-либо видел. Ну, есть Pine64, но, по крайней мере, у него был рабочий Android O / S. На полпути к тесту я на самом деле думал просто выложить 8-минутное видео со словами: забудьте об этом.

Я даже не собираюсь оценивать это, на данном этапе очень много вещей, которые не работают. У меня есть сильное предчувствие, что он пойдет по тому же пути, что и Pine64.

H5 на самом деле довольно приличный чип, но Allwinner не помогает с данными, так что он, вероятно, умрет медленной смертью. Действительно позор, поскольку эта доска может быть настоящей дурацкой. Читайте дальше, чтобы узнать больше & mldr;

Известные проблемы

Регулятор напряжения U5 / SY8008B / CI https: // форум. armbian.com/index.php/topic/2869-armbian-for-orangepi-pc2-allwinner-h5/page-8#entry25735

Несоответствие между отображением контактов ниже и схемой. http://linux-sunxi.org/Xunlong_Orange_Pi_PC_2

Аппаратное ускорение видео отсутствует, драйвер почты, аудиовыход HDMI.

Orange Pi PC 2

Orange Pi PC 2 | Hackaday

Несколько лет назад кто-то выяснил, что маленькие дешевые платы ARM Linux – это действительно, действительно полезные , чрезвычайно популярные, очень хорошо продающиеся, мигающие светодиодами и способные открыть двери инженерии и информатики для всех.Есть один гигантский производитель этих дешевых плат ARM Linux, простое упоминание которого гарантирует нам несколько тысяч дополнительных кликов по этой статье. Однако есть и другие производители этих плат, и доброжелательной монополии нет; более мелкие производители этих плат должны привнести новые функции и лучшие спецификации в экосистему плат ARM Linux. Капля воды в приливе, которая поднимает все лодки. Что-то вроде того.

На этой неделе Orange Pi, , а не , крупнейший производитель этих небольших плат ARM Linux, выпустил две новые платы.Orange Pi Zero – недорогая четырехъядерная плата ARM Cortex A7 Linux с 256 или 512 МБ оперативной памяти. Orange Pi PC 2 – это немного более дорогая четырехъядерная плата ARM Cortex-A53 с 1 ГБ оперативной памяти и компоновкой, которую можно описать только как cattywampus. Все мы знаем, откуда взялось вдохновение для этих досок. Цена на эти платы без учета доставки составляет 6,99 долларов США и 19,98 долларов США соответственно.

Orange Pi Zero использует SoC Allwinner h3 и смело не использует стандартный 40-контактный разъем другой очень популярной линейки одноплатных компьютеров, хотя 26-контактный банк контактов совместим с первой версией платы, которую вы задумываемся.Также на борту Orange Pi Zero есть Wi-Fi, обеспечиваемый чипсетом XR819, Ethernet, графическим процессором Mali400MP2, USB 2. 0, слотом для карт памяти microSD и контактным разъемом для наушников, микрофона, ТВ-выхода и еще двух портов USB.

Значительно более мощный Orange Pi PC 2 оснащен четырехъядерным процессором ARM Cortex-A53 SoC с 1 ГБ оперативной памяти. USB OTG, три порта USB 2.0, Ethernet, интерфейс камеры и HDMI завершают остальную часть платы.

Оба последних предложения Orange Pi – это платы Allwinner. Это семейство SoC, как известно, имеет ужасную поддержку в Linux, и последний Allwinner Cortex-A53, который мы не могли проверить, был ужасен.Хотя Orange Pi Zero и Orange Pi PC 2 являются новыми платами и, конечно же, программное обеспечение все еще пишется, история показывает, что исправления, написанные для этой SoC, не будут отправляться вверх по течению, и эти платы будут заморожены во времени.

Если вы ищете дешевую плату Linux с чипсетом WiFi, который мог бы работать , Orange Pi Zero очень интересен. Orange Pi PC 2 действительно имеет немного впечатляющие характеристики по цене. Однако, покупая одинарную плату, вы покупаете участие в сообществе, посвященном улучшению поддержки Linux на плате.Судя по тому, что я видел, такой поддержки, вероятно, не будет, но я буду счастлив, если мне покажут, что я ошибаюсь.

Orange Pi PC 2 – одноплатный ПК с четырехъядерным 64-битным процессором за 20 долларов.

Вслед за новым Orange Pi Zero компания Shenzhen Xunlong выпустила более крупный (но все же маленький) и более мощный (но все еще маломощный) Orange Pi PC 2.

Компьютер представляет собой одноплатный ПК и плату для разработки, которая продается примерно за 20 долларов. По сути, это ответ компании на Raspberry Pi 3 и обновление до прошлогоднего компьютера Orange Pi.

Как и Raspberry Pi, Orange Pi PC 2 представляет собой компьютер размером с кредитную карту, размером 85 x 55 мм (около 3,3 x 2,2 дюйма) и весом 70 граммов (2,5 унции).

Он оснащен четырехъядерным процессором Allwinner H5 ARM Cortex-A53 с графикой Mali-450, 1 ГБ оперативной памяти и слотом для карт памяти microSD, который позволяет использовать карты с объемом памяти до 64 ГБ.

Порты включают HDMI 1.4, A / V, Gigabit Ethernet, три порта USB 2.0, а также порт micro USB и ИК-приемник, который можно использовать с пультом дистанционного управления.

Компьютер также имеет удобные для разработчиков функции, включая 40-контактный разъем, совместимый с Raspberry Pi, который можно использовать для отладки, программирования или плат расширения HAT.

Shenzhen Xunlong планирует предложить образы программного обеспечения Android, Ubuntu, Debian и Raspbian, совместимые с платой, хотя пока не похоже, что ни одно из изображений на странице загрузки компании оптимизировано для Orange Pi PC 2. .

через программное обеспечение CNX

Основными источниками дохода Liliputing являются реклама и партнерские ссылки (например, если вы нажмете кнопку «Магазин» вверху страницы и купите что-нибудь на Amazon, мы получим небольшая комиссия).

Но есть несколько способов поддержать сайт напрямую, даже если вы используете блокировщик рекламы * и ненавидите покупки в Интернете.

Участвуйте в нашей кампании Patreon

или …

Внесите вклад через PayPal

* Если вы, , используете блокировщик рекламы, такой как uBlock Origin, и видите всплывающее сообщение в нижней части экрана, у нас есть руководство, которое может помочь вам отключить его.

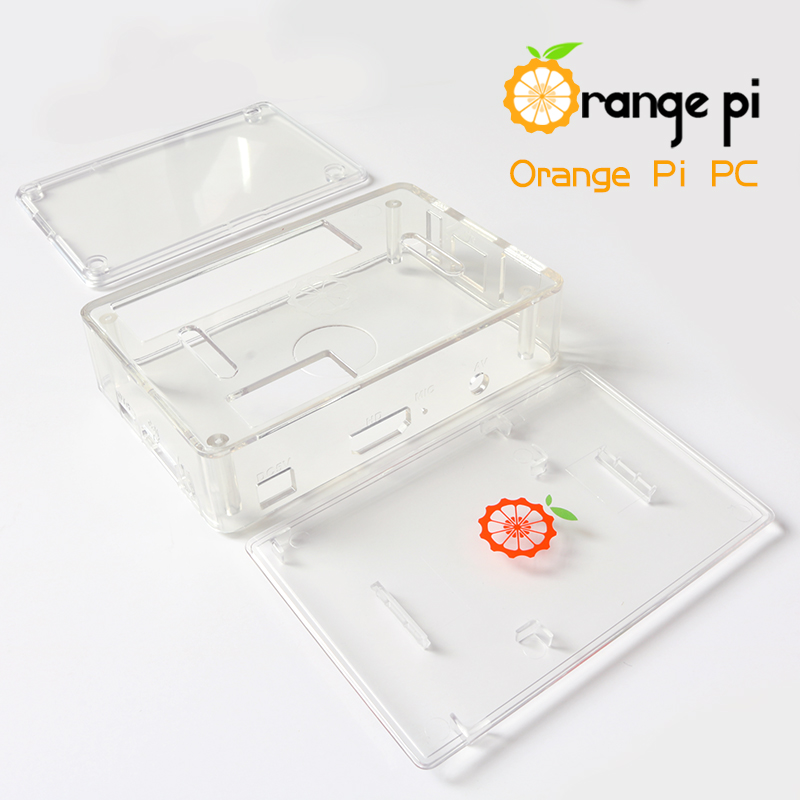

Orange Pi PC 2 – Корпуса KKSB

Битва между лучшими одноплатными компьютерами с открытым исходным кодом продолжает приносить все лучшие и лучшие результаты, открывая двери для воплощения великих идей.Эта область больше не является эксклюзивной для таких гигантов, как Microsoft, Google и Apple, поскольку крошечные существа, Orange Pi, Raspberry Pi и т. Д., Превратились в великих технических воинов. Orange Pi PC2 в последнее время стал большим хитом, усилив батальон Orange Pi. Совместимый с Ubuntu и некоторыми другими операционными системами, OPi PC2 представляет собой экономичный четырехъядерный (64-разрядный) одноплатный блок. Забавно, что некоторые бутерброды стоят дороже компьютеров Orange Pi!

Orange Pi PC2 Технические характеристики

• Cortex-A53 четырехъядерный (64-разрядный) H5
• Сопроцессор (с плавающей запятой), интегрированное оборудование
• На основе аппаратного ускорения Java
• Оснащен встроенным мультимедийным ускорителем.
• Hexa-Core Mali450 Высокопроизводительный графический процессор
• Механизм сглаживания 4X (полная передискретизация сцены), не требующий использования дополнительной полосы пропускания
• 40 Гфлопс с лучшей пиксельной заливкой (более 2.7 ГПикселей / с)
• OpenVG 1.1 в дополнение к EGL и OpenGL ES 2.0 / 1.1 / 1.0
• 1 ГБ памяти (SDRAM DDR3)
• 2 МБ NOR Поддержка флэш-памяти через TF-карту до 32 ГБ
• RJ45 Поддержка подключения Ethernet 1000/100 Мбит / с
• Поддержка сенсора камеры (SM Pixel)
• Поддержка входного разъема камеры CSI
• Поддержка протокола CCIR656 (PAL / NTSC)
• YU422 Поддержка интерфейса датчика CMOS (8-бит)
• Настроен для поддержки видеовхода с разрешением до 1080p при 30 кадрах в секунду
• Поддержка аудиовхода MIC
• Настроен для поддержки HDMI CEC, интегрированного CVBS, HDMI / HDCP, HDMI с 30 функциями и HDMI / CVBS (одновременно)
• Поставляется с HDMI и разъемом (3.3 мм) аудиовыход
• Поддерживает источник питания постоянного тока
• 3x 2.0 USB HOST
• 1x 2.0 USB OTG
• SW4 Кнопка питания и ИК (вход) Кнопка питания
• Совместимость с Ubuntu, Raspbian, Android и Debian
• Светодиод состояния и светодиод питания
• 1×3 контактный GPIO (земля, UART)
• совместим с Raspberry Pi B +
• Д x Ш = 85 мм x 55 мм
• Весит 70 грамм

Orange Pi PC2 Описание

Экономично, но эффективно! Orange Pi PC2 – отличная перспектива благодаря 1 ГБ SDRAM и h5 Cortex-A53. OPi PC2 – вариант, который необходимо рассмотреть при ограниченном бюджете!

Плата для разработки

Orange Pi PC 2 на базе SoC Allwinner H5 выпущена за $ 20

Шэньчжэнь Xunlong уже выпустил Orange Pi Zero, самую дешевую плату ARM Linux с поддержкой сети, которую вы можете найти сегодня, в начале этой недели, и мне только что сообщили, что компания перечислила более мощную плату Orange Pi PC 2 на базе Allwinner H5. четырехъядерный процессор Cortex A53 на Aliexpress за 19 долларов.98 плюс доставка. Характеристики Orange Pi PC 2:

• SoC – Allwinner H5 четырехъядерный процессор Cortex A53 с графическим процессором ARM Mali-450MP4
• Системная память – 1 ГБ DDR3
• Хранилище – слот для карт Micro SD до 64 ГБ, 8 Мбит SPI NOR flash
• Видеовыход – HDMI 1.4 с поддержкой CEC, AV-порт
• Аудио вход / выход – HDMI, порт AV, встроенный микрофон
• Возможности подключения – Gigabit Ethernet
• USB – 3x USB 2.0 хост-портов, 1x порт micro USB OTG
Камера
• – интерфейс MIPI CSI
Расширения
• – 40-контактный разъем, совместимый с Raspberry Pi
Отладка
• – 3-контактный разъем UART для последовательной консоли
• Разное – ИК-приемник; Кнопка питания; Светодиоды питания и состояния
• Источник питания – 5В / 2А через цилиндрический разъем. Примечание: порт micro USB OTG использовать нельзя.
• Размеры – 85 x 55 мм
• Вес – 38 грамм

Плата представляет собой обновление популярной платы Orange Pi PC с более быстрым 64-битным процессором ARM, 8-мегабитной флэш-памятью SPI и поддержкой Gigabit Ethernet.Компания предоставит образы Android, Ubuntu, Debian и Raspberry Pi. Как обычно, последнее не означает, что вы можете просто запустить Raspbian, загруженный с веб-сайта Raspberry Pi на плате, но вместо этого будет предоставлен образ Raspbian с ядром Alwinner H5 Linux и загрузчиком. Вам, вероятно, следует обратить внимание на изображения Armbian, так как это наиболее популярное изображение для плат Orange Pi. Это может занять некоторое время, поскольку Allwinner H5 – новый процессор.

Возможно, вас заинтересует схема Orange Pi PC 2 (PDF), и посетите страницу продукта Orange Pi PC 2 для получения более подробной информации, то есть, если он загружается, а его здесь нет…

Жан-Люк основал CNX Software в 2010 году, работая неполный рабочий день, прежде чем бросить работу менеджера по разработке программного обеспечения и начать писать ежедневные новости и обзоры на полную ставку позже в 2011 году.

Ждете более дешевого Raspberry Pi 3? Orange Pi PC 2 за 20 долларов может соответствовать всем требованиям

Последний претендент на компьютер размером с кредитную карту во многом похож на Raspberry Pi 3, но урезает Wi-Fi, чтобы снизить его цену на 15 долларов.

Изображение: Shenzhen Xunlong Software

Компьютер Raspberry Pi продолжает вдохновлять конкурентов на погоню за его успехом, и в этом месяце был запущен Orange Pi PC 2, претендент на Raspberry Pi 3 с более скромными характеристиками, который продается за 20 долларов.

Четырехъядерный компьютер Orange Pi PC 2 на базе ARM имеет в целом аналогичные характеристики с Raspberry Pi Model 3 B, но имеет на один порт USB 2.0 меньше, не имеет Wi-Fi и питается через цилиндрический разъем 5 В / 2 А, а не микро-USB.

ПОСМОТРЕТЬ: Raspberry Pi: Руководство для умных людей

С другой стороны, четырехъядерный процессор Allwinner H5 китайского производства, система на базе ARM Cortex A53, используемая в Orange Pi PC 2, относительно новый и был разработан для использования в ТВ-боксах 4K. Память Orange Pi PC 2 также относится к более быстрому типу DDR3, по сравнению с LPDDR2 Pi 3.
