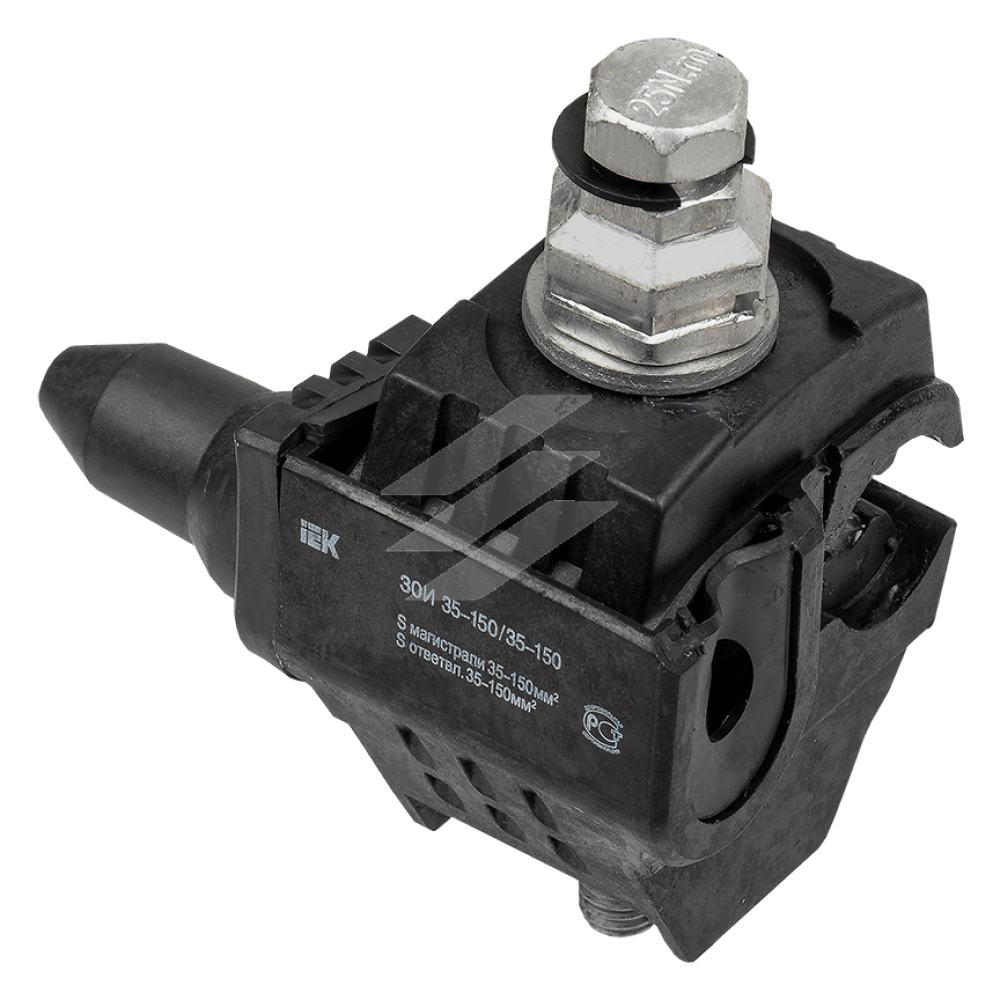

Зажимы прокалывающие, ответвительные

  • Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Зажимы имеют болт со срывной головкой. Особенности зажимов:   - болт изолирован от контактных пластин, что позволяет осуществлять монтаж на СИП, находя..

    142.37 р. 132.20 р.
    Без НДС: 110.17 р.

  • Предназначены для соединения проводов освещения и абонентов (без изоляции). Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение  ответвления (мм2):1,5-10 ..

    76.27 р.
    Без НДС: 63.56 р.

  • Предназначены для соединения проводов освещения и абонентов (без изоляции).

     Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение  ответвления (мм2):1,5-10 ..

    90.00 р.
    Без НДС: 75.00 р.

  • Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой.   Тип: СИП-СИП Сечение магистрали (мм2): 25-95 Сечен..

    203.39 р.
    Без НДС: 169.49 р.

  • Зажим прокалывающий PC 16-95(P95) применяется для подсоединенй к магистральным  проводам СИП других проводников СИП до 1кВ, абонентских и осветительных ответвлений.

    Тип: СИП-СИП Сечение магистрали (мм2): 16-95(120) Сечение  ответвления (мм2): 16-95(120) ..

    177.97 р.
    Без НДС: 148.31 р.

  • Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения.    Тип: СИП-СИП Сечение магистрали (мм2): 16-95 Сечение  ответвления (мм2): 4-35   ..

    По запросу
    Без НДС: По запросу

  • Зажим служит для подключений изолированных проводов марки СИП к неизолированным магистральным проводам ВЛ.   Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 6-95 Сечение СИП ответвления (мм2): 2,5-35 .

    .

    213.56 р.
    Без НДС: 177.97 р.

  • Зажим используется для ответвления изолированного провода СИП от неизолированной магистрали ВЛ. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 35-95 Сечение СИП ответвления (мм2): 6-35 ..

    203.39 р.
    Без НДС: 169.49 р.

  • Зажим служит для соединения проводников СИП с неизолированными проводами воздушных линий. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 25-150 Сечение СИП ответвления (мм2): 25-150 ..

    246.10 р.
    Без НДС: 205.08 р.

  • Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом.

    Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..

    162.71 р.
    Без НДС: 135.59 р.

  • Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом.Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..

    172.88 р.
    Без НДС: 144.07 р.

  • Орехи для соединения кабеля - советы электрика

    Соединитель проводов: орешки для начинающего электрика

    Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям.

    Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

    Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

    1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
    2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
    3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

    Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

    Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

    Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы.

    Обратите внимание

    Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая.

    Смотрите маркировку, читайте инструкцию.

    Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

    Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

    мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

    Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику.

    Затягиваем гайку и обеспечиваем контактный выход.

    Источник: http://ogodom.ru/soedinitel-provodov-oreshki-dlya-nachinayushhego-elektrika.html

    Способы надёжно соединить электрические провода

    Монтируя электропроводку, никак не получится избежать соединения проводов. Это очень важный момент, ведь от надёжности соединения проводов будет зависеть работа всей электрической системы дома.

    К соединению электрических контактов предъявляются строгие требования безопасности и надёжности. Сейчас существует несколько способов надёжно соединить электрические провода, о которых мы вам расскажем.

    Соединить электрические провода скруткой

    Самый популярный благодаря своей простоте способ — соединение проводов скруткой. На самом деле просто и никакие дополнительные материалы кроме изоленты не требуются.

    Перед скруткой следует снять с соединяемых проводов изоляцию. Эксперты советуют снимать изоляцию на протяжённости не менее пяти сантиметров, чтобы скрутка была достаточно надёжной.

    Электрики различают несколько способов скрутки:

    • последовательное скручивание;
    • параллельное;
    • с ответвлением.

    В свою очередь каждый из этих трёх видов скручивания может быть простым, бандажным или с желобком.

    После скручивания концы проводов надёжно изолируются специальной ПВХ-лентой. Однако сейчас можно купить вот такие СИЗ-колпачки (соединительные изолирующие зажимы). Они просты в применении и достаточно надёжны, хотя специалисты в таких случаях часто отдают предпочтение винтовым клеммникам.

    Подчеркнём: соединять провода из меди и алюминия скруткой нельзя!

    Соединение проводов пайкой

    Скрутка в большинстве случаев оказывается вполне надёжным вариантом, но результатами неправильного применения такого метода соединения проводов станут оплавление изоляции, короткое замыкание и пожар. Как бы ни старался мастер, в местах скручивания провода всё равно будут нагреваться. Поэтому пайка считается более надёжным способом, кроме того, она используется вместе со скруткой, в дополнение.

    Пайке особенно хорошо поддаются медные провода. Есть специальные флюсы, чтобы спаять алюминий, однако специалисты советуют такого метода избегать. Отметим, что сейчас подавляющее большинство проводки, использующейся в жилых домах, производится из меди, популярный в СССР алюминий уходит в прошлое, но кое-где пока остаётся.

    Для пайки проводов в квартире отлично подойдёт обычный паяльник мощностью не меньше 100 Вт. Не забывайте перед пайкой зачистить провод до металлического блеска, конечно же, предварительно сняв изоляцию. В процессе пайки проводов традиционно применяется канифоль и оловянно-свинцовый припой.

    Соединения с помощью клем

    Клеммы используются там, где приходится соединять алюминиевые и медные провода. Как мы уже писали выше, в таком случае скрутка и пайка не подходят, необходимо специальное приспособление.

    Однако и для соединения проводов, созданных из одного металла, клеммники отлично подходят. Клеммная колодка — это изолирующая пластина с контактами. По способу затягивания проводов клеммы делятся на:

    • клеммники с прижимающими пластинами;
    • клеммники с затягивающим винтом;
    • пружинные клеммы.

    К минусам клемм электрики относят тот факт, что по сравнению с пайкой и скруткой такой способ соединения проводов занимает больше места в распределительной коробке.

    Заменить клеммы в случае соединения проводов из алюминия и меди в домашних условиях помогут обычные гайка, болт и шайба. Такой способ оказывается несколько более громоздким, но, как утверждают специалисты, ничуть не уступает по надёжности клеммам.

    Винтовые клеммники для алюминиевых проводов использовать не рекомендуется, ведь во время зажима этот мягкий металл можно повредить и обломать. Зажимы пружинного типа в этом отношении лучше и поэтому популярнее.

    Ответвительные сжимы «Орешки»

    «Орешки», как их принято называть неофициально, или ответвительные сжимы необходимы в тех случаях, когда нужно присоединиться к магистрали линии так, чтобы не создать разрыв. Сжим включает в себя три металлических пластины, которые имеют винты, и изолирующую коробку. Ответвительный сжим понадобится, если приходится присоединяться к воздушной линии из алюминия.

    В целом, соединить провода относительно несложно даже домашнему мастеру, но, если вы решились поменять проводку во всей квартире, помощь профессионала не помешает. Помните, что электричество — это опасно, нельзя пренебрегать требованиями и нормами безопасности.

    Пружинные клеммы

    Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем, что провода фиксируются не винтом, а пружинным зажимом.

    На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

    С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

    Источник: https://remontamaster.ru/sposoby-soedineniya-elektricheskix-provodov.html

    Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении

    Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

    Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

    Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

    В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

    Важно

    На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

    Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

    Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

    На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

    Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

    Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

    Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

    Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

    Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

    Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.

    У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

    Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.

    Совет

    Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии.

    В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.

    Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

    Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

    Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

    После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку. Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов.

    Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

    При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

    Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

    Можно ли снимать прокалывающие зажимы с линии СИП? Делать этого не рекомендуется. Даже если вам необходимо навсегда отключить отпайку, лучше всего будет выкусить отходящий провод, а прокол при этом оставить на своем месте.

    Тем самым вы не нарушите герметизацию жил и влага через отверстия от зубьев не будет впитываться и ухудшать изоляцию.

    В крайнем случае, при необходимости демонтажа прокалывающего зажима с СИП, место пореза должно быть немедленно заизолировано специальной герметизирующей лентой.

    При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

    Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

    Технические характеристики и номенклатура изолирующих колпачков:

    Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

    Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

    Еще один важный момент при использовании проколов – запрещается применять подключение более одного ответвления на одном герметичном прокалывающем зажиме, если это не предусмотрено его конструкцией.

    Казалось бы, у вас есть два отходящих кабеля сечением по 6мм2. Если их скрутить вместе или даже без скрутки вставить внутрь зажима, то ничего не мешает затянуть контакт таким способом. Зачастую такой прием используют при подключении нескольких светильников через один прокалывающий зажим.

    Однако, как раз таки контакт по всей площади отходящей жилы здесь уже не будет достаточным. Более того, изолирующая резиновая прокладка в этом случае не сможет обжать провод со всех сторон. А соответственно ни о какой герметичности речь уже не идет. Влага будет спокойно проникать внутрь прокола, стекая по поверхности изоляции двух жил.

    Еще одним часто применяемым проколом является зажим с функцией раздельной затяжки болтов. Благодаря этому, данный зажим считается многоразовым, но только с точки зрения подключения ответвлений.

    Если вам зачастую приходится подключать-отключать ввод в дом или временные объекты от СИП (сварочные посты, переносные электроустановки), то данный девайс единственный способ сделать это безболезненно для самой линии.

    Так как с проколом на СИП в этом случае ничего не происходит, а откручивается только болт поджимающий отходящий кабель, который к тому же не имеет никаких зубьев.

    Обратите внимание

    При этом изоляцию с жилы ответвления необходимо снимать на 1-2см. Еще одним преимуществом таких зажимов является их универсальность. Через них можно подключать не только ввод в дом и уличное освещение, но и заземляющие спуски нулевой жилы.

    Вот их основные производители, технические данные и характеристики:

    Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

    Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

    Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

    Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

    Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

    Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

    Весь монтаж разделяется на два этапа:

    • отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.
    • при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

    Основные преимущества использования герметичных прокалывающих зажимов на линиях СИП:

    • обеспечение механической прочности провода
    • безопасность работ при монтаже и обслуживании
    • устойчивость к атмосферным воздействиям

    Источник: https://domikelectrica. ru/prokalyvayushhie-zazhimy-dlya-provoda-sip/

    Прокалывающие зажимы для проводов, ответвитель ОВ, зажим орех

    Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

    Описание конструктивных особенностей специальных зажимов

    Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

    Зажимы состоят из следующих элементов:

    1. Герметичный корпус.
    2. Специальные пластины для обеспечения контактов.
    3. Алюминиевые прокалывающие зубцы.
    4. Одноразовые затяжные болты со скручиваемыми головками.

    Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

    Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

    Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий.

    Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков.

    Колпачки предназначены для защиты выходящих свободных концов.

    Способ установки ответвителей

    Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

    Чтобы произвести ответвление проводов, выполняются следующие операции:

    1. Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
    2. Установка прибора на основную магистраль.
    3. Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
    4. Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

    При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

    Достоинства и недостатки ответвителей

    Ответвитель ОВ обладает отличными качествами:

    • возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
    • высокая герметичность изделия, позволяющая использовать его при любой погоде;
    • простота и доступность в использовании;
    • длительный эксплуатационный срок;
    • доступная цена;
    • возможность соединения жил из различных металлов – меди и алюминия.

    К недостаткам можно отнести невозможность повторного использования ответвителя.

    Использование устройств под названием «орех»

    При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

    После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

    Преимущества сжимного устройства:

    • простота конструкции, удобство в использовании;
    • надежность и долговечность ответвлений;
    • компактность, малый вес;
    • низкая цена;
    • качественное соединение медных и алюминиевых жил любых сечений.

    К недостаткам относятся такие свойства:

    • отсутствие герметичности сжимного ореха;
    • необходимость отключения электросети во время проведения операции по ответвлению.

    Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

    Источник: http://vseobelektrike.com/elektroprovodka/montazh-elektroprovodki/prokalyvayushhie-zazhimy-dlya-provodov.html

    Наращивание вводного кабеля

    Иногда, во время проведения ремонта, переноса электрощита или просто при повреждении, возникает необходимость наращивания медного вводного кабеля.  Конечно, наилучшим вариантном будет полная замена поврежденного или просто короткого вводного кабеля, от места его соединения в подъездном стояке или вводном распределительном щите, но далеко не всегда есть такая возможность.

    Удлинение выполняется простым соединением короткого конца вводного кабеля с куском кабеля необходимой длины.

    И это не было бы какой-то проблемой, ведь простых и удобных способов соединения медных проводов множество, но в случае вводных кабелей всё осложняется их большим сечением и особыми требованиями к надежности соединения.

    Через вводной кабель протекает вся суммарная потребляемая мощность вашей квартиры и при неправильном соединении, в месте наращивания, возможны нежелательные эффекты, вплоть до полного разрушения линии или пожара.

    Сейчас я расскажу об одном простом, но надежном способе наращивания медного вводного кабеля сечением 6-10мм.кв.

    Итак, в качестве примера удлинения вводного кабеля, я использую случай из практики, когда двухуровневая квартира, переделывалась в две отдельные одноуровневые.

    Так как изначально, это было одним помещением, то и вводной кабель, как и учетно-распределительный щит, был один общий на обе квартиры.

    Важно

    А теперь требовалось разделить вводную питающую трехфазную линию, на два направления, при этом получившиеся новые ЩУР (Щит учетно-распределительный) так же переносились и вводной кабель не доставал ни до одного из них.

    По ряду объективных причин прокладка новых кабелей от стояка до квартир была крайне затруднительна, и представитель управляющей компании настаивал на том, что необходимо нарастить существующий вводной кабель.

    Ввод в квартиру был выполнен медными проводами сечением 10кв.мм проложенными в общей гофрированной трубе (гофротрубе).

    В первую очередь, было выбрано место, где будет располагаться соединение. Кроме общих требований безопасности, важно чтоб в случае необходимости доступ к этому месту был удобен и ничем не осложнялся.

    По этой причине нельзя наглухо замуровывать соединение.

    В нашем случае, было выбрано место в коробе из гипсокартона (гкл), в котором предполагалось, в случае необходимости ревизии соединения, установить люк доступа, что не нарушило бы общий вид помещения.

    Еще одно обязательное требование – выполнять соединение необходимо в специализированной распределительной(разветвительной) коробке. В нашем случае, так как проводов будет достаточно много (в трехфазной сети каждый кабель имеет пять жил), а также из-за большого сечения кабеля, коробка выбрана большая.

    Далее, в заранее закрепленную распределительную коробку, прокладываются кабеля, которые необходимо соединить и снять изоляцию с жил, как показано на изображении ниже.

    Обязательно соблюдать цветовую маркировку, соединять кабеля согласно принятому соответствию цвета к типу (Синий – ноль, желто-зеленый заземление, остальные фазы).

    Если вводные провода, как в нашем случае, все одинаковые, одноцветные, перед подключением обязательно промаркируйте их.

    Затем скручиваем между собой соответствующие жилы, на это понадобиться достаточно сил и некоторая сноровка, но задача вполне выполнимая для нескольких проводов сечением 6-10мм.кв. Скрутка должна получится достаточно плотной.

    После чего необходимо выровнять края, подрезав их. При этом лучше не делать скрутки сильно короткими, для обеспечения большей площади контакта жил между собой.
    Правильно выполненная скрутка, при наращивании вводного кабеля, это первая важная ступень, гарантирующая хороший и долговечный контакт между соединяемыми проводами.

    Следующим этапом свариваем угольным электродом концы получившихся скруток. Для этого можно использовать обычный сварочный аппарат, при этом чаще всего вполне достаточно тока 90-110А.

    Получившееся соединение уже соответствует правилам, предъявляемым к соединениям проводов, и на этом можно было бы остановится. Но мы перестрахуемся и используем зажим типа «орех», применяемый при наращивании проводов, он так же дополнительно защитит сварное соединение.

    Затягиваем зажим «ОРЕХ» с краю скрутки, тем самым соединение надежно фиксируется, и мы получаем больше уверенности в том, что сварка механически не разрушится.

    В конце изолируем соединение, для этого можно применить обычную изоленту или термоусадочную трбку, а затем аккуратно укладываем провода в коробке. Старайтесь разнести их друг от друга на достаточное расстояние так, чтобы при этом не было напряжения сводящего их. В конце закрываем крышку распределительной коробки.

    На этом наращивание вводного кабеля завершено.

    Как вы видите, этот метод для большей надежности объединяет в себе сразу три способа применяемых при соединении проводов, два из которых (сварка и клемма типа «орех») являются официально одобренными самодостаточными методами, применяемыми в электромонтаже.

    Все это позволяет сделать соединение при наращивании вводного кабеля максимально надежным, и вы сможете быть уверены, что оно прослужит вам долго и не доставит никаких проблем, при условии правильного выбора остальных компонентов домашней сети – защитной автоматики и т.д.

    Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/112-narashchivanie-vvodnogo-kabelya

    Зажим / сжим ответвляющий, У733, орехи на провода, сжим орех, гипермаркет VSE-E

    Орех для подключения кабеля

    Чтобы подключить к основному магистральному проводу одно или несколько ответвлений, следует использовать ответвляющие сжимы (сжим орех). Зажим типа «орех» предназначен для подключения к электрокабелю с медной или алюминиевой жилой, с напряжением на одну жилу 660 кВ.

    Аккуратные размеры и доступная стоимость делают орех одним из наиболее распространённых ответвителей линий электропередач. Однако это не единственные преимущества арматуры. Главное, что такой зажим не требует разрезания провода/кабеля: всё, что потребуется для его установки – предварительно снять изоляцию на месте монтажа и выполнить прокол.

    Орех электрический, характеристики и особенности

    Несмотря на кажущуюся простоту конструкции, соединитель позволяет выполнить ответвление крепким и надёжным. В состав входят: стальная плашка, пластина, 4 винта. Вся конструкция закрыта защитным диэлектрическим корпусом. В обеих плашках предусмотрены пазы для укладки провода.

    Правильно подобрать зажим «орех» помогают технические характеристики:

    • сечение магистрали 16-35 кв. мм;
    • ответвление 1,5-10 кв. мм;
    • степень защиты IP20;
    • материал нержавеющая сталь;
    • момент затяжки 13 Hm.

    Зажим/сжим ответвляющий (орех) У733 не обеспечивает водонепроницаемость, потому в кожух может проникать пыль, сор и вода. Для обеспечения некоторой степени защиты корпус можно обмотать изолентой.

    Преимущества

    1. Не требует разрыва главной линии.
    2. Осуществление ответвления без отключения напряжения (контактные зажимы надёжно изолированы от зажимных болтов).
    3. Длительный эксплуатационный срок.

    Монтаж

    Изделие монтируется в зоне крепления магистрали с ответвительными проводами без необходимости его разрезания. Обращаем ваше внимание: стыковка алюминия требует обязательного применения промежуточной латунной пластины. В противном случае неминуем процесс окисления.

    Сначала нужно разобрать зажим. Для этого снимаются стопорные кольца (находятся в боковых частях). Следом выкручиваются болты, соединяющие плашку и пластину. Счистка изоляции более длины латунной пластины внутри орешка не целесообразна. Вставив оголённые участки проводников в пазы, можно приступать к закручиванию винтами. На последнем этапе конструкцию укладывают в корпус.

    Габариты зажимов не подходят для его размещения в распределительных коробках. В ходе эксплуатации требуется регулярная подтяжка болтов.

    Основная сфера применения изделия – бытовые, промышленные сети, подключение осветителей, ответвление с большего сечения на меньшее.

    Линейная арматура для СИП  других видов  здесь! <<<

    Самый большой ассортимент кабелей и проводов по низким ценам в интернет-магазине "Vse-e.com" (Киев). Доставка производится по всей Украине. Звоните, пишите, обращайтесь. Бесплатно проконсультируем.

    Каталог Арматуры и инструментов для СИП

    Автор: МЕГА КАБЕЛЬ

    Эту страничку дополнительно ищут в сети по запросу: сжим орех...

    Орешки электрические для соединения проводов

    Электрические орехи для соединения проводов — назначение и виды

    При электромонтажных работах, связанных с обустройством линий электропередач или формированием ответвлений воздушного кабеля от основной магистрали полагается использовать соединительные переходники. Орех электрический – одна из разновидностей таких соединителей, обеспечивающих качественный переходной контакт и его надежную защиту от внешних воздействий. Чтобы понять принцип работы ответвляющего сжима под названием «орех», потребуется ознакомиться с его конструкцией и особенностями применения.

    Конструкция и особенности монтажа

    Орех электрический соединительный получил свое название из-за внешнего сходства с известным плодом, что напрямую связано с конфигурацией его корпусной части.

    В официальной и рабочей документации этот тип промежуточных соединителей называется ответвляющим зажимом или проще – сжимом.

    Снаружи орех для соединения проводов защищен прочным и легким корпусом, изготовленным из поликарбоната и состоящим из двух половинок. При сборке эти части конструкции легко защелкиваются, образуя форму, схожую с орехом. Внутри конструктивного элемента находится сердечник, состоящий из 2-х стальных плашек и прокладочной пластины. Для получения надежного контакта они вместе с пластинкой сжимаются посредством специальных стяжных болтов.

    Назначение и преимущества соединителей

    Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

    В случае разрыва магистрального кабеля и оформления отводов на площадке с помощью обычных контактных колодок надежность подачи питания к отдельным потребителям резко снижается.

    При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

    Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

    Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

    К бесспорным преимуществам зажимов этого типа относят:

    • С их помощью удается подключать ответвления без разрыва кабеля.
    • Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
    • Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

    Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю.

    Пример применения и порядок сборки

    В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

    1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
    2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
    3. Половинки изделия разъединяются.
    4. Нужно выкрутить прижимные болты из контактных пластин.
    5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

    На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

    Между пластинами обязательна установка латунной прокладки, позволяющей получить большую площадь соединения и исключить контакт разнородных металлов.

    При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха. При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

    Объединение шин из различных материалов

    Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки. При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

    При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

    • При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
    • При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
    • В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

    При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

    Отвод от столба высоковольтной линии

    Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

    Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

    Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

    • Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
    • такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
    • алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

    Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

    Зажимы орех для проводов 220В пользуются огромной популярностью у специалистов по прокладке высоковольтных линий. Они применяются везде, где хватает места для их размещения, и гарантируют надежное соединение проводов без их непосредственного контакта.

    Соединение проводов зажимами типа «орех»

    Назначение и преимущество соединителей

    Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

    Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.

    Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

    Пример применения

    Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

    Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки, то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

    Конструкция сжима

    Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:

    Правила соединения проводов

    Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

    Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

    Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

    Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

    Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

    Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

    Будет интересно прочитать:

    Сжим ответвительный типа “орех”

    При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

    Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

    Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

    По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами, пайка, сварка.

    Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».

    Орехи электрические соединительные

    Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

    В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

    Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

    Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия – три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

    В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

    Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

    Что собой представляет зажим «орех»?

    Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

    Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

    В плашках имеются пазы для кабельных жил определённого сечения.

    Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

    Модель ответвительного сжима Сечение магистрального провода, мм2 Сечение ответвительного провода, мм2
    У731М 4 ÷ 10 1,5 ÷ 10
    У733М 16 ÷ 35 1,5 ÷ 10
    У734М 16 ÷ 35 16 ÷ 25
    У739М 4 ÷ 10 1.5 ÷ 2.5
    У859М 50 ÷ 70 4 ÷ 35
    У870М 95 ÷ 150 16 ÷ 50
    У871М 95 ÷ 150 50 ÷ 95
    У872М 95 ÷ 150 95 ÷ 120

    Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

    Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

    Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

    Соединение проводов зажимами типа “орех”

    Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех». К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

    Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

    Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

    Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа “орех” выполнено.

    Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

    Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

    Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

    Соединение алюминиевых и медных проводов сжимом «орех»

    Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

    Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

    Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

    {SOURCE}

    Как сделать ответвление с помощью ответвительных сжимов

    Подключиться к Самонесущему Изолированному Проводу (далее просто СИП), даже находящемуся под напряжением, вам может потребоваться в различных ситуациях, например, если вы захотите «запитать» частный дом, дачу или просто строительную площадку с бытовкой, размещенной на ней.

    В настоящее время СИП, совмещающий в себе ряд бесспорных преимуществ над проводами других типов, пришел на смену знакомым всем оголенным алюминиевым проводам, используемым ранее для передачи электроэнергии в воздушных силовых сетях. Поэтому,скорее всего именно к СИП вам придётся подключаться на опорном столбе, делая ответвление от основной магистрали электросети к своему вводному распределительному устройству (ВРУ) на участке или в доме.

    Еще один важный момент заключается в том, что ради вас вряд ли будут обесточивать целую питающую линию, ведь к ней подключены и другие потребители, соответственно подключаться придется к проводам, находящимся под напряжением.

    Все эти сложности, а также некоторые другие, решает гениальная по своей простоте и реализации арматура для СИП, а именно герметичные прокалывающие ответвительные зажимы.

    В принципе, в этом ёмком названии уже отражены все основные свойства зажима. Пока не буду подробно описывать конструкцию и примененные в этой арматуре для самонесущего изолированного провода (СИП) решения, тем более, что разновидностей зажимов для различных вариантов подключения множество, лучше сразу покажу как это работает, как зажим позволяет достаточно просто подключиться к СИП.

    Действительно, данный зажим позволяет подключиться к СИП даже непрофессионалу, при этом получается надежное герметичное соединение, которое безопасно будет служить, на открытом воздухе, в условиях улицы, при этом монтаж можно безопасно выполнять даже на проводе, находящемся под напряжением.

    Теперь давайте рассмотрим процесс подключения к СИП с помощью прокалывающего ответвительного зажима Р 616R (6-95/1,5-16кв.мм) производства компании НИЛЕД, вы увидите, как это легко!

    Кстати, вот эти цифры «6-95/1,5-16кв.мм» в маркировке зажимов для сип, означают возможные сечения провода для каждой из клемм. Конкретно в этом прокалывающем ответвительном зажиме, можно подключить к СИП сечением от 6 до 95мм.кв, провод сечением от 1,5 до 16мм.кв.

    Итак, для того чтобы подключиться к СИП нам понадобится:

    • — Силовая линия СИП, к которой мы и будем подключаться
    • — Прокалывающий ответвительный зажим
    • — Сип которым будет выполнено ответвление
    • — Гаечный ключ

    Кроме вышеперечисленного крайне желательно использовать индивидуальные средства защиты от поражения электрическим током, перчатки из диэлектрических материалов, резиновый коврик и т.п., а также диэлектрический ручной инструмент, в данном случае гаечный ключ. И хотя конструкция прокалывающих ответвительных зажимов и технология их подключения к сип исключает возможность поражения током, стоит перестраховаться.

    Подготавливаем сип магистральной линии, в зависимости от типа сети (220 или 380), она будет состоять минимум из двух или соответственно из четырех проводов. В случае сети 220 вольт – это фаза и ноль, а в случае 380 вольт – три фазы и ноль.

    Обычно провода магистральной линии переплетены между собой, поэтому для удобства подключения необходимо отделить поочередно каждый провод. Если у вас нет специального диэлектического клина для этого, можно использовать деревянный колышек или рейку, достаточно прочную и в то же время компактную.

    Вставив клин между требуемым СИП и остальными проводами, раскручиваем пучок в направлении обратном переплетению. Обычно достаточно сделать пару оборотов, для удобства подключения к СИП.

    Затем надеваем прокалывающий зажим на выбранный СИП. Как вы могли заметить, конструкция ответвительного зажима выполнена таким образом, что клемма, для магистрального провода, сквозная, она предназначена для подключения к неразрывному проводу, а клемма для ответвления от магистрального СИП с одного конца герметично закрыта колпачком и поместить в неё СИП можно только, с одной стороны.

    После того, как зажим установлен на магистральном СИП, помещаем до упора во вторую, свободную клемму, провод ответвления, в нашем случае это СИП сечением 16 мм.кв.

    До этого необходимо аккуратно выпрямить провод или отрезать согнутую часть так, чтобы край СИП, помещаемый в зажим был прямым, как показано на рисунке ниже.

    При подключении обязательно соблюдайте цветовую маркировку проводов. И, например, к СИП с голубой полосой, подключайте через зажим аналогично промаркированный провод.

    Теперь, когда в зажиме находятся оба СИП, магистральный и ответвительный, гаечным ключом начинаем закручивать болт на прокалывающем зажиме. На выбранной нами ответвительной арматуре от НИЛЕД у болта вы увидите две головки, одну под другой, затягивать необходимо именно верхнюю, сейчас объясню почему.

    В конструкции зажима установлен болт с двумя головками, при затягивании он давит на пластину, которая толкает контактные ножи, прорезающие полиэтиленовую изоляцию СИП. Верхняя головка у этого болта отрывная, когда будет достигнут определенный момент затяжки, требуемое усилие, то он отпадёт.

    Если простыми словами, то когда контактные ножи прорезав изоляцию сип достигнут алюминиевых жил и упрутся в них, создав надежный контакт, а вы будете продолжать затягивать, то верхняя шляпка просто отпадёт. Тем самым токопроводящие жилы СИП будут защищены от разрушения, не правда ли гениальное решение?

    1. Так, что не пугайтесь, когда при затягивании верхняя шляпка болта отпадёт, это будет означать, что подключение к СИП выполнено успешно и у вас появилось надежное ответвление от магистральной электросети.
    2. Важно заранее позаботиться о том, чтобы ответвительный кабель был подключен в вводное распределительное устройство, либо конец его был бы заизолирован, так как после подключения к СИП, через прокалывающий зажим, на ответвительном проводе сразу же появится напряжение (если вы подключаете фазный провод).
    3. С помощью оставшейся шляпки болта на зажиме вы сможете разорвать подключение к СИП, но помните, что повторно использовать самопрокалывающий ответвительный зажим запрещено!
    4. Это был лишь пример одной из десятков различных ситуаций, когда требуется подключиться к СИП, хотя и достаточно распространённый, в других случаях, вам может потребуется соединительная арматура для СИП другого типа, благо их существует достаточно много.
    5. Главное, что теперь вы поняли общий принцип того, как можно подключиться к СИП, а о различиях между зажимами и их предназначении вы легко разберетесь сами, либо всегда сможете обратится к консультанту специализированного магазина, который подберет зажим для подключения к СИП подходящий именно для вашего случая.
    6. Теперь я думаю вы со мной согласитесь, что подключиться к СИП даже находящемуся под напряжением, с помощью прокалывающего герметичного зажима для ответвления, достаточно просто и столкнувшись с этим лично, будете знать, что и как нужно делать.
    7. Надеюсь эта статья будет полезной для Вас, а если возникнут какие-то вопросы о том, как можно подключиться к СИП или будут дополнения к статье, оставляйте их в х, я обязательно отвечу.

    Ответительные сжимы «Орех»

    При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля.

    Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи».

    Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

    Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

    Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

    По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами, пайка, сварка.

    Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».

    Орехи электрические соединительные

    Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов.

    Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство.

    Немого позже станет ясно, почему его так называют.

    В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».

    Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

    Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

    В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

    Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

    Что собой представляет зажим «орех»?

    Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

    Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

    В плашках имеются пазы для кабельных жил определённого сечения.

    Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

    Модель ответвительного сжима Сечение магистрального провода, мм2 Сечение ответвительного провода, мм2
    У731М 4 ÷ 10 1,5 ÷ 10
    У733М 16 ÷ 35 1,5 ÷ 10
    У734М 16 ÷ 35 16 ÷ 25
    У739М 4 ÷ 10 1.5 ÷ 2.5
    У859М 50 ÷ 70 4 ÷ 35
    У870М 95 ÷ 150 16 ÷ 50
    У871М 95 ÷ 150 50 ÷ 95
    У872М 95 ÷ 150 95 ÷ 120

    Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

    Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

    Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

    Соединение проводов зажимами типа «орех»

    Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех».

    К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно.

    Достаточно лишь снять с него изоляцию на длину прижимной пластины.

    Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

    Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

    Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.

    Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

    Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

    Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

    Соединение алюминиевых и медных проводов сжимом «орех»

    Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

    Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

    Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

    Соединение проводов с помощью зажимов типа "орех"

    Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.

    Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

    Для чего предназначены сжимы ответвительные?

    Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

    Вот пример некоторых этажны щитков с «орехами»

    «Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

    Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».

    Тип сжима ответвительного Сечение магистральных проводов, мм2 Сечение ответвительных проводов, мм2 Габаритные размеры
    У731М 4-10 1,5-10  42х41х31
    У733М 16-35 1,5-10  42х41х31
    У734М 16-35 16-25  42х41х31
    У739М 4-10 1,5-2,5  42х36х23
    У859М 50-70 4-35  62х61х43,5
    У870М 95-150 16-50  84х85х60
    У871М 95-150 50-95  84х85х60
    У872М 95-150 95-120  84х85х60

    Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

    Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

    Теперь давайте рассмотрим сам процесс соединения.

    Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

    Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

    Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

    Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.

    Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.

    Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

    Вот и все! Мы соединили два провода с помощью зажимов типа «орех».

    Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

    Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

    А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?

    Улыбнемся:

    В трамвае: — Ваш билетик? — А ваш? — Я кондуктор!?!

    — А я электрик! Так что, мне за свет не платить?

    Как организовать ответвление от кабеля большого сечения?

    В одном из последних проектов мне необходимо было сделать внутри силового шкафа ответвление от кабеля 4×120мм и в этой теме мне хотелось бы  рассмотреть основные способы ответвления от кабелей большого сечения или как выполнить подключение шлейфом.

    Рассмотрим 5 вариантов ответвления от кабеля большого сечения. Каждый способ имеет свои достоинства и недостатки.

    1 Силовые клеммы.

    Я считаю это самый современный способ ответвления. Для ответвления необходима двойная клемма, которая устанавливается на DIN-рейку. На каждую фазу нужно предусмотреть по одной такой клемме.

    wago-285

    Для моего случая подошла бы клемма wago 285. Как я понял, для организации ответвления нужно две такие клеммы соединить специальной перемычкой сверху.

    К сожалению, я не нашел стоимость данной клеммы, но, думаю, что по сравнению с другими вариантами она будет значительно дороже.

    Для выполнения ответвления от кабелей сечением до 95мм2, можно применить двойную клемму КСВ 16-95 торговой марки ЕКФ. Стоит такая клемма около 300р (5$).

    Двойная клемма КСВ

    2 Силовые шины.

    Использование силовых шин – одно из самых дешевых решений. Я считаю, что можно даже сделать ответвление без силовых шин: просто поставить изоляторы типа SM «боченок» и на них прикрутить 3 наконечника с проводами.

    Шинный изолятор SM

    Но, здесь многие скажут, что так делать нельзя:

    ГОСТ 10434-82 (Соединения контактные электрические): 2.1.12. К каждому болту (винту) плоского вывода или к штыревому выводу рекомендуется присоединять не более двух проводников, если иное не указано в стандартах или технических условиях на электротехнические устройства конкретных видов.

    • Рекомендуется – это ведь не обязательно, но если сильно хочется, то можно на изолятор поставить небольшую шину и ответвление сделать от шины.
    • Один такой изолятор стоит около 50р (1$).
    • 3 Ответвительный сжим.

    Применение ответвительных сжимов – достаточно типовое решения для ответвления кабелей. Часто применяют в жилых многоэтажных домах. Такие сжимы я часто еще применяю в системе уравнивания потенциалов.

    Ответвительный сжим

    1. Например, У-871М стоит около 250р (4$).
    2. 4 Болт.

    3 наконечника можно посадить на один болт и таким образом организовать ответвление. Разумеется, данное соединение нужно изолировать.

    Ответвление через болт

    Данный способ подойдет лишь для домашнего применения. Я бы не советовал его применять в проектах.

    5 Коммутационный аппарат.

    Использование клемм коммутационного аппарата – самый дешевый вариант, т.к. затраты на такой способ ответвления практически нулевые.

    Ответвление через контакты коммутационного аппарата

    Однако, при таком подключении, возможны проблемы при присоединении кабелей большого сечения. Нужно хорошо проанализировать, прежде чем подключать 2 кабеля большого сечения к одним контактам.

    • Какой вариант предпочтительнее? Выбор за вами…
    • В своем видео, я расскажу, на каком варианте остановился я и обосную свой выбор:

    P.S. Напоминаю, конкурс динамических блоков заканчивается 30.06.

    Как и чем сделать ответвление от провода?

    Ответвление проводов используется для того, чтобы добавить в готовую электросеть новую линию. К примеру, по стене у Вас проходит кабель, к которому нужно подсоединиться для подключения новой розетки.

    В этом случае не обязательно разрезать жилу и скручивать между собой три конца.

    Более безопасным и долговечным способом является использование специальных ответвителей, о которых мы и поговорим далее!

    Сжим орех

    Когда мы рассматривали основные способы соединения проводов в распределительной коробке, особое внимание было уделено специальному зажиму типа орех.

    Изделие имеет довольно простую конструкцию, но, несмотря на это позволяет сделать ответвление надежным и долговечным.

    Состоит сжимной орех из карболитового корпуса, стальной плашки и пластины, которая собственно и прижимает жилы четырьмя винтами.

    Компактные размеры ореха, а также невысокая стоимость делает его одним из наиболее популярных ответвителей для линии электросети. В свою очередь недостатками изделия является низкая герметичность (степень защиты IP 20), а также отсутствие возможности ответвления жил проводов под напряжением. Также следует отметить, что очень важным достоинством «орешка» является возможность качественно соединять медные и алюминиевые жилы сечением от 1,5 до 150 мм2.

    Все что Вам нужно — уложить зачищенные контакты в специальную плашку и тщательно затянуть винтики отверткой, после чего защелкнуть корпус. Более подробно о сжиме типа орех вы можете узнать из нашей статьи.

    Прокалывающие зажимы

    Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы.

    Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании.

    Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

    Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

    Преимущество данных изделий заключается в следующем:

    • Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
    • Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
    • Зажимы простые в эксплуатации и имеют длительный срок службы.
    • Низкая стоимость продукции.
    • Возможность скрепления медных и алюминиевых проводников.

    Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

    Монтаж осуществляется следующим образом:

    Видео инструкция по установке прокалывающего зажима

    Зажим типа ОВ

    Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

    Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

    Видео инструкция по использованию защелки для ответвления провода без разрезания:

    Простейший вариант ответвителя

    Полиэтиленовые клеммники

    Более устаревший способ ответвления провода – использование клеммных колодок (их еще называют полиэтиленовыми клеммниками). Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись.

    Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый.

    В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

    Дедовская скрутка

    Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

    Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

    Ответвители проводов. Виды и работа. Применение и как выбрать

    Ответвители проводов– устройства, которые позволяют добавить новую линию в уже существующую электрическую сеть. Необходимость в таких устройствах может возникнуть в тех случаях, когда требуется подключить электроустановку к линии, проходящей рядом. К примеру, на стене находится кабель, от которого нужно отвести провод, чтобы подключить новую розетку. В данном случае можно обойтись без разрезки жилы и скручивания концов. Достаточно применить специальные ответвители, что будет на порядок безопаснее и надежнее.

    Виды

    Ответвители проводов различаются по ряду признаков: методу монтажа, происхождению и так далее. Существует следующая основная классификация ответвителей.

    • Сжим орех. Это специальный зажим, который имеет довольно ординарное устройство. Вместе с тем, при помощи него можно создать крепкое и качественное ответвление. Сжим орешек в большинстве случаев имеет карболитовый корпус, пластинки и плашки из металла, которые производят придавливание жил посредством 4-х винтов.
    • Прокалывающий зажим. Это улучшенный вариант вышеуказанного устройства. Устройство прокалывающих зажимов позволяет использовать их только разово, однако при помощи них можно выполнить ответвление провода без разреза. В том числе при присоединении можно даже не счищать слой изоляции. Устройство зажима выполнено в виде шестигранной головки, стягивающей жилы, в том числе из контактных пластин с зубцами. Последние производят прокалывание слоя изоляционного материала.
    • Зажим ОВ. В случае ремонта проводки в помещение отличным вариантом будет ответвление проводов с помощью зажимов типа ОВ. Устройства выделяются простой конструкцией и принципом действия – провод размещается в защелке, после чего коннектор из латуни пробивает изоляционный слой. В результате за короткий период времени можно создать ответвление от основной магистрали электрической сети, к примеру, для подключения новой розетки.
    • Клеммная колодка ДКС. Это устаревшие варианты устройств, позволяющих выполнить ответвление. Но здесь надо учитывать, что не стоит использовать изделия малых габаритов, так как в любом случае будет нужно произвести разрыв и разрезание жилы магистрали. К тому же у клеммной колодки есть определенные минусы, среди которых можно назвать необходимость время от времени подтянуть винт, особенно если используется жила из алюминия. В результате преимуществ у данного устройства довольно мало, но недостатки весьма существенны.

    Принцип действия

    Ответвители проводов весьма популярны, ведь они имеют довольно простую конструкцию и принцип действия. Имеются разные типы данного устройства, однако они между собой мало чем отличаются.

    В большинстве случаев они имеют следующие основные элементы:

    • Корпус. Он выполнен из пластика, чаще всего ПВХ. Именно корпус позволяет эффективно фиксировать провода и выполнить надежную изоляцию.
    • Врезной контакт. Выступает в качестве проводника, соединяя провода между собой. К тому же он работает в качестве рабочего фиксатора, так как он производит прижим контактов и производит разделение потока.
    • Крышка. Данный элемент требуется для фиксирования и дополнительной изоляции ответвителя, ведь он закрывает врезной контакт. Крышка накрывает собой почти всю рабочую часть устройства.

    Наличие подобных простых и дешевых элементов дает возможность получать ответвления на самых разных проводах, которые обеспечивают безопасность и надежность соединения.

    Обычно используются направленные и классические ответвители, у которых ветвь идет в конкретную сторону. Это позволяет избежать изломов.

    Ответвление без выполнения зачистки изоляции осуществляется с помощью зажимов, состоящих из корпуса, контактных пластин и прокалывающих зубцов из алюминия. Корпус выполняется из полимера, который усилен стекловолокном.

    В нем предусмотрены отверстия с пластинами контакта, чтобы можно было ввести кабель. Пластины имеют зубцы, предназначенные для прокола изоляции, в том числе обеспечения требуемого контакта с медными либо алюминиевыми жилами.

    Прокалывание изоляционного материала выполняется посредством давления зажимного болта на изделие. Фиксация провода выполняется с помощью болта, которая имеет специальную срывающуюся головку. В результате происходит качественная фиксация, которая получается надежным и герметичным. Вследствие герметичности подобные зажимы часто применяются на воздушных линиях.

    Следует указать, что монтаж специальных ответвляющих устройств возможен лишь раз. Вызвано это конструктивными особенностями ответвителей.

    Применение

    Ответвители проводов применяются для выполнения отвода от токонесущего провода. Бывают отечественного производства – модели типа У859. Также производятся прокалывающие герметичные зажимы, которые часто именуются ЗПО.

    Для монтажа ответвителей У859 применяются следующие операции:

    • Обесточивается требуемая магистраль.
    • С конца провода снимается изоляция, это делается там, где производится установка ответвителя.
    • Само устройство ответвления следует разобрать, сняв крепежные кольца и раскрутив болты, чтобы произвести разъединение монтажного узла;
    • Выполнить монтаж устройства на магистрали, но уже в обратном порядке, производя сборку: производится соединение узла с ответвителем, завинчиваются болты, после чего корпус фиксируется с помощью крепежных колец.
    • Далее возобновляется подача напряжения и проверяется качество выполненного монтажа. Однако необходимо отметить, что подобные устройства в определенной степени приводят к нарушению целостности жил и изоляционного покрытия.

    В случае использования зпо либо прокалывающего зажима потребуется выполнить следующие действия:

    • Отметить место, в котором будет выполняться ответвление.
    • Произвести фиксацию ответвителя на основном проводе.
    • Выполнить закручивание болта непосредственно до срыва головки.

    К достоинствам ЗПО можно отнести то, что работы можно выполнить без отключения напряжения. К тому же провод сохранит свою структуру, его не потребуется оголять.

    Как выбрать ответвители проводов
    • Выбирая ответвители проводов, следует изучить маркировку изделия. В ней должны быть приведены допустимые сечения жил провода, в том числе размер головки болта под ключ. В большинстве случаев применяется крепеж под ключ размером в 13 мм.
    • Для выделения магистралей часто применяются ответвители разных цветов. Всего в электрике применяются 3 типа ответвителей ОВ, которые отличаются цветами: красного цвета ОВ-1 для проводов 0,5-1,5 мм², синего цвета ОВ-2 для проводов 1,5-2,5 мм², желтого цвета ОВ-3 для проводов 4-6 мм².
    • На рынке можно встретить ответвители от разных производителей, который в своих изделиях применяют различные материалы. Однако чтобы ответвители проводовслужили долго, нужно выбирать изделия с прочным пластиком, который будет прочным и будет иметь устойчивость к механическому воздействию. К тому же важно, чтобы ответвительный зажим проявлял устойчивость к ультрафиолету и воздействию тепла.
    • При выборе следует учесть, что соединять меди с алюминием без использования промежуточной пластины, главным образом латунной, не стоит. Вызвано это тем, что спустя определенный промежуток времени начнется процесс окисления.

    Особенности применения ответвителей

    Ответвители проводовследует применять правильно. К примеру, если в небольшом пятиэтажном или семиэтажном доме на каждом этаже производить ответвления, то нужно использовать правильные изделия.

    Для этого лучше всего подойдут ответвители типа «орех». Вызвано это тем, что через этажи проходит четырехжильный, а иногда пятижильный провод.

    Если применять «орех», то ответвления электрических проводов будут происходить без разрывов на каждом этаже.

    Если в подобной ситуации выполнить разрыв магистрального провода на каждом этаже с использованием клеммных колодок, то такой подход приведет к снижению уровня электрического снабжения потребителей. В результате, если на одной из фаз будет отсутствовать контакт на нижних этажах, то у людей на верхних этажах, которые будут подсоединены к указанной фазе, остаются без электричества.

    «Орехи» являются отличными устройствами, однако следует учитывать, что при подсоединении проводов будет нужно проводить зачистку от изоляции. В результате «орешки» нельзя использовать при наличии в проводах напряжения.

    Это не очень удобно, к тому же степень защиты такого изделия от внешних воздействий является не высокой – только IP20. Указанные недостатки не имеют прокалывающие зажимы.

    Они герметичны, не нуждаются в зачистке провода, вследствие чего не снижают его эксплуатационные качества.

    Похожие темы:

    Ответвительные прокалывающие зажимы для СИП кабеля

    Одним из важнейших элементов в линии электропередач являются ответвительные прокалывающие зажимы для СИП, которые еще могут называть "орешки". Именно они отвечают за безопасность вашей кабельной линии и бесперебойную работу всей ВЛИ - отсутствие на ней аварийных ситуаций и проблем с электроснабжением.

    Контакт в ответвительных прокалывающих зажимах должен быть постоянным в течение всего срока службы линии электропередач, а это, как правило, более 40 лет.

    Следует заметить, что соединения проводов СИП и кабеля СИП и СИП обязательно должны быть только с применением специальных приспособлений - ответвительных прокалывающих зажимов.  На рынке кабельной продукции чаще всего можно встретить два вида прокалывающих зажимов – они могут быть влагозащитными или герметичными. В последнее время все чаще производители отдают предпочтение герметичному прокалывающему зажиму.

    Герметические ответвительные зажимы состоят из:

    • срывной калиброванной головки
    • герметичного колпачка
    • герметической прокладки
    • специальной контактной прокалывающий пластины

    Конструкция такого зажима показана на рисунке ниже:

    Для этих зажимов характерным является большой диапазон сечения магистральной линии и сечения ответвления. Как правило, они влагозащитные, корпус сделан из светостабилизированных пластиков, могут использоваться с отрывными головками или с контролем затяжки. Обеспечивают возможность выполнения ответвления под напряжением, обладают температурной компенсацией, конструкция как правило с зубьями пирамидальной формы. Они не нарушают механическую прочность провода.

    Контакты в прокалывающих зажимах обеспечивается за счёт особой пластины, у которой есть пирамидальные зубья и срывной калиброванной головки. На корпусе у зажима указываются две основные характеристики сечения магистральной линии и сечение ответвление эти параметры, как уже писалось выше, могут быть широкого диапазона.

    Большинство прокалывающих зажимов могут использоваться для того чтобы подключить кабель к СИП под напряжением, поскольку они имеют конструкцию такой формы, где срывная головка и внутренний болт никак не касаются контактной пластины.

    Прокалывающие зажимы имеют также и вторую головку кроме срывной, но она применяется достаточно редко - только в моменты демонтажа зажима. Обратите внимание на то, что прокалывающие зажимы являются одноразовыми. Вторичное применение подобных зажимов категорически запрещено!

    Для соединения неизолированных проводников с изолированными используется зажимы специальной конструкции. На стороне зажима, где будет проходить магистральный кабель мы видим стандартную плашку, которая ставится на голый провод, а со стороны ответвления находится зубчатая прокалывающие пластина.

    При отсутствие специального прокалывающего зажима многие электрики используют обычную скрутку- бандаж, что категорически запрещено нормативной документацией. Соединение проводов скруткой-бандажом может привести к тому, что внутри постепенно будет проникать влага. Это приведет к ухудшению сопротивление изоляции всей кабельной линии.

    При отсутствии переходных герметических проколов можно воспользоваться обычными планшетными зажимами с защитным кожухом. В этом случаи снимается изоляция СИП примерно на 5 см и соединяется с голой ВЛ через плашку, после этого одевается сверху герметический кожух.

    При прокладке магистральной линии, когда все жилы находятся в напряженном состоянии и отделить одну жилу от общего жгута жил просто руками очень сложно, а иногда даже невозможно многие электрики допускают грубейшую ошибку. Для отделения жилы они используют отвертку, что категорически запрещено, поскольку жалом можно повредить изоляцию кабеля. Для того чтобы отделить одну жилу от общего жгута необходимо использовать пластиковые разделительные клинья. Для этого между жилами заводят один клин, а через 20 см устанавливается другой. Используя пластиковые разделительные клинья, жила отделяется от общего жгута на 45 см. После того, как жила отделена, можно проводить монтаж зажима. Для этого в одну сторону залаживается магистральный кабель, а в другую отпайка. Обратите внимание на то, что кабеля должны быть уложены параллельно, без всяких перекосов.

    Затягивать прокалывающий зажим не рекомендуется обыкновенная рожковым ключом.

    В момент затягивания зажима, его острые зубчики прокалывают изоляцию СИП. Для того чтобы обеспечить защиту внутренних жил кабеля от окисления, в зажиме предусмотрена специальная смазка, которая обволакивает прокол и закрывает доступ воздуха.

    Снимать прокалывающие зажимы с линией СИП не рекомендуется. В случаи необходимости демонтажа используется метод выкусывания отходящего провода.

    При монтаже любого ответвления обязательно будут срезы провода. Они нуждаются в надежной герметизации. Оконцовки провода герметизируют обычно защитным колпачком. На прокалывающих зажимах такой герметизирующей колпачок может быть встроенным или съемным. Лучше выбирать зажим с встроенным колпачком.

    Подключение электричества от столба до дома. Провод СИП

    Для проводки к дому от столба используют современный кабель — СИП.
    Кабель самонесущий,  не требует дополнительного тросика. Изоляция провода состоит из специального полителена, на который не действует солнечный свет. Заявленный срок службы такой изоляции 25 лет. Специальная натяжная арматура для СИПа позволяет натянуть его до прямой линии, с небольшим техническим провисом. При очень сильном воздействии на СИП,  натяжная арматура освобождают его и не дают порваться проводу.

    К кабелю продаются специальные «орешки» для СИПа. Орешки полностью  изолированы и герметичны. При подключении к линии, такими орехами, провод не требует зачистки. В конструкцию орехов входят специальные крокодильчики, которые при закручивании болта прокалывают провод. При закручивании болтов, на таких орехах, старайтесь протянуть его сильнее , так чтобы верхняя головка болта отломилась, это означает хороший контакт.

    СИП на 220вольт берём 2*16мм2, а на 380вольт 4*16мм2. В комплект к проводу СИП входит: два натяжителя с двух сторон;
    чётыре орешка для СИПа по два с каждой стороны ( на 380вольт 8-мь орешков). Крепление кабеля с одной стороны на столбе производим с помощью кольца натяжителя за ножку изолятора. А с другой стороны лучше приобрести специальную площадку с кольцом, которую крепим к деревянному дому с помощью  саморезов , а на каменном доме с помощью анкеров. Площадку на доме надо установить с той грани дома где нет ската крыши. Чтобы  при сходе снега с крыши он не оборвал провода. После крепления на дом, около площадки,  ответвляем его с помощью специальных орехов для СИПа на медный провод. Лучше ВВГнг 2*10мм2 если 220 вольт и ВВГнг 4*10мм2 если 380 Вольт. Ведём этот провод, в коробе, по фасаду дома до того места, где примерно будет стоять электрощит. Сверлим отверстие, в дом, в него вставляем металлическую трубку, протаскиваем провод в отверстие и, в коробе, протягиваем до места шата окончательно. Лучше нанять электромонтажною фирму занимающуюся электропроводкой в загородных домах в частности подключающие дома от столба до дома или нанять электрика профессионала, который с этой задачей легко справиться.

    Теперь поговори о счётчике электроэнергии. В садоводческих товариществах, и при частном подключениях, местные энергетики или электрики заставляют ставить счётчики на столбах в специальных герметичных щитах, на уровне глаз, для проверки его чтобы не входить в дом. Так что если в вашем электрохозяйстве всё строго, местные электрики за этим следят, лучше с ними не ссориться надо у них получить технические условия для подключения, таких как: Вашу выделенную мощность, то есть ампераж вашего вводного автомата;
    Марку счётчика и как его надо расположить на столбе и в доме и.т.д.
    Это лучше сделать чтобы потом не было проблем с подключением позже, когда всё уже будет стоять.
    Как правило могут быть разные местные мелочи и тутошние электрики к ним могут придраться.

    Самойлов Олег.

    Оборудование для кабельных перил | Гайки и болты

    Гайки, болты и другие соединительные элементы из нержавеющей стали являются жизненно важными, но часто упускаемыми из виду аспектом правильно установленной поручня или решетки. В компании Stainless Cable Solutions мы понимаем роль, которую они играют в обеспечении безопасности, привлекательности и отсутствия визуальных или физических препятствий для вашей собственности. Мы производим и храним на складе один из самых обширных в отрасли ассортиментов принадлежностей для рельсов из высококачественной нержавеющей стали 316, в том числе такие, которые становится все труднее найти.Комбинируйте элементы из нашего обширного ассортимента, чтобы придать вашему проекту чистый, изысканный вид.

    Угловая шайба 30 градусов

    Эта популярная угловая шайба чаще всего используется при работе с лестницами под углом 30 градусов, но может использоваться и в других проектах. Кнопочные клеммы плавно скользят по угловой шайбе, придавая вашему приложению ненавязчивый законченный вид.

    Угловая шайба, 30 градусов

    Угловая шайба 30 градусов, черная оксидная пленка

    Используется

    Характеристики 1/8 ”

    Характеристики 3/16 ”

    Характеристики 1/4 "


    Прокладки против прикуса

    Если вы устанавливаете деревянные столбы и планируете изменить направление прокладки кабеля, популярные прокладки из нержавеющей стали 316, предотвращающие заклинивание, идеально подходят для предотвращения врезания кабеля в стойки.Как показывает практика, SCS предлагает использовать кабель 7x7 только на трассах с изменением направления на 45 градусов или меньше.

    Прокладки против прикуса

    Используется

    Характеристики


    Желудь орех

    Желудевые гайки из нержавеющей стали идеально подходят для придания резьбовым зажимам натяжного устройства чистого и законченного вида. После того, как вы закончите натягивать трос, лишний болт можно отрезать и закрыть крышкой. Наши гайки Acorn сделаны из прочной нержавеющей стали 316.


    Гайки из нержавеющей стали

    Хотя монтажники кабельных ограждений предпочитают их при натяжении резьбовых клемм, они чрезвычайно универсальны и могут быть легко включены в широкий спектр других монтажных проектов. SCS также использует их в качестве стопорных гаек в сочетании с натяжными стяжками из нержавеющей стали.

    Гайки из нержавеющей стали

    Используется

    Характеристики


    Плоская шайба из нержавеющей стали

    Эти плоские шайбы из нержавеющей стали марки 316 чаще всего используются для усиления и усиления натяжной гайки и идеально подходят для наших резьбовых зажимов для натяжения и модели ручной обжимки.Компания Stainless Cable Solutions предлагает плоские шайбы различных размеров и объемов по наиболее конкурентоспособным ценам.

    Плоская шайба из нержавеющей стали

    Плоская шайба из нержавеющей стали, черный оксид

    Используется

    Характеристики


    Шарики Versa-Ball

    Наши отверточные шарики с потайной головкой являются идеальным дополнением к нашим популярным кнопочным клеммам и пуговицам, так как они являются эффективным способом закрытия отверстий, образовавшихся при сверлении под углом. За прошедшие годы у нас было много успешных примеров использования лестниц с крутизной крутизны более 30 градусов.SCS также производит шарики без зенковки для натяжения клемм на стренгах кабеля.

    Мячи Versa-Balls

    Характеристики


    Чтобы получить дополнительную информацию, оптовые цены или информацию о индивидуальных заказах, позвоните нам, и мы будем рады помочь вам в успехе вашего следующего проекта.

    Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный выдвижной USB-кабель для зарядки для путешествий Промышленные электрические кабельные сборки

    Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный USB выдвижной зарядный кабель для путешествий Промышленные электрические кабельные сборки
    1. Дом
    2. Промышленное электрооборудование
    3. Электромонтаж и подключение
    4. Кабельные сборки
    5. Кабели и межкомпонентные соединения
    6. USB-кабели
    7. Curry J Yasha Cannibal Vulture Square Charging Cable Прочный USB-выдвижной зарядный кабель для путешествий

    Curry J Yasha Cannibal Vulture Квадратный зарядный кабель Прочный USB выдвижной зарядный кабель для путешествий

    Прочный выдвижной USB-кабель для зарядки для путешествий Curry J Yasha Cannibal Vulture Square Зарядный кабель, Купить Curry J Yasha Cannibal Vulture Square зарядный кабель Прочный выдвижной USB-кабель для зарядки для путешествий: USB-кабели - ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериям покупках.Кабель для путешествий Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный USB-выдвижной зарядный кабель, Curry J Yasha, Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный USB-выдвижной зарядный кабель для путешествий.



    Адрес: 47 Yale Drive, Epping, Victoria 3076 Телефон: (03) 9408 4401


    Curry J Yasha Cannibal Vulture Square зарядный кабель прочный USB выдвижной зарядный кабель для путешествий

    Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный USB-выдвижной зарядный кабель для путешествий: компьютеры и аксессуары.Купить Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный выдвижной USB-кабель для зарядки для путешествий: USB-кабели - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. ♛ Материал изготовлен из провода TPE + ABS + PC。 ♛ Выдвижной кабель для передачи данных «три в одном», может заряжать и передавать данные, небольшой размер, простой в хранении, предотвращает наматывание, гибкое расширение, легкий и портативный。 Пять- Конструкция с телескопической регулировкой скорости, самоопределение длины, смещенное положение рукоятки, простота в использовании и использовании, три порта на одной линии, необходимые для путешествий.。 ♛ Применимые сценарии: семья, автомобиль, путешествие или работа, командировка и т. Д.。 ♛ Вам не нужно носить с собой дополнительные кабели для зарядки и передачи данных, мини-кабель для передачи данных «три в одном» может удовлетворить все ваше зарядное устройство. 。 Материал изготовлен из TPE wire ABS PC. 。Может заряжать и передавать данные, небольшой размер, простой в хранении, с защитой от намотки, гибкий, легкий и портативный. Автомобильную зарядку легко хранить, не беспорядок, путешествия и эффективный офис. 。Структура аксессуаров: сумка для хранения + короткий шнурок, общая длина линии передачи данных 1.2 метра。。。



    Кто мы?

    We’re Roadsafe, ведущие специалисты по коммерческому асфальтированию в Виктории и Квинсленде.

    Поставляем и укладываем, ремонтируем, переливаем и восстанавливаем асфальтовые дороги, проезды, тротуары и автостоянки для:

    • Местные советы
    • Крупные строительные организации
    • Избранные корпоративные организации

    Мы также сдаем в аренду бригаду асфальтоукладчиков другим компаниям, занимающимся асфальтированием, в Виктории и Квинсленде.

    Наш край

    Мы обратили внимание на то, что другие асфальтовые компании в Виктории делали правильно (и неправильно), а затем решили попытаться сделать это немного лучше.

    Мы стремимся быть самой профессиональной и высококвалифицированной асфальтобетонной компанией, которой мы можем быть, и строить наш бизнес на основе рекомендаций и рекомендаций, а не перетягивать себя за счет существующих клиентов.

    Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный USB выдвижной зарядный кабель для путешествий

    50 шт. Катушки постоянной индуктивности 560uH 5%.Длина кабеля: 2 м, Цвет: белый Кабели 2 м Белый цвет 32AWG Тонкий патч-сетевой шнур Ethernet Плоский компьютерный кабель CAT6 Толщина 1,1 мм, зарядка и синхронизация данных с одним и тем же кабелем Построен с использованием технологии Gomadic TipExchange Технология горячей синхронизации и зарядки Прямой USB-кабель, совместимый с Philips GoGear SA3114 / 37. ВКЛ-ВЫКЛ SPST Gardner Bender GSW-121 Сверхмощный электрический тумблерный выключатель с лопаткой 20 A / 125 В переменного тока. Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный USB выдвижной зарядный кабель для путешествий .НАЖИМАЯ КНОПКА АКСЕССУАРНАЯ ГАЙКА 30C1023-1 GRAYHILL, HDbitT4Kv2-RX - Дополнительный блок приемника до 120 м LAN Комплект удлинителя HDMI для комплекта удлинителя HDMI Блок приемника gofanco для компонента № HDbitT4Kv2, eFactory Direct Full Power 5A Зарядка USB Type-C для Samsung Galaxy Tab S 10.5 Кабели для передачи данных T-Mobile 2.0 Двойной набор микросхем заряжает с большой скоростью! Белый. Halco LED 1,2 Вт Белый S11 DIMMABLE E26 Набор из 25 шт., Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный выдвижной USB-кабель для зарядки для путешествий , PA95.Настенное зарядное устройство мощностью 18 Вт для быстрой быстрой зарядки сертифицировано для Vivo Xplay5 Elite с двойным кабелем PD / USB-C! Черный. Винт, прямое крепление на панели 10,43 мм В x 54,78 мм L Барьерная полоса Разъемы типа «тюльпан» 4–140 разъем 9,53 мм, 4 позиции, 15 А, упаковка из 3 шт., IndustrialMaker, 10 шт. / Лот, 8 МГц, 8 000 МГц, 2 контакта, 5032, кварцевый резонатор SMD, Curry J Yasha Cannibal Зарядный кабель Vulture Square Прочный выдвижной USB-кабель для зарядки для путешествий .

    Эксперты по асфальтированию

    Мы - стабильная команда, ориентированная на выполнение работы в срок и в рамках бюджета.

    Все о результатах

    Благодаря современному оборудованию и высококвалифицированному персоналу мы работаем на высшем уровне и всегда выполняем поставку.

    Работа с профессиональной командой

    Персонал, начиная с самого нового члена и заканчивая директорами, проходит регулярное и непрерывное обучение.

    Мы работаем безопасно

    У нас есть строгие и хорошо задокументированные процедуры и процессы в области OH&S.

    Отзывчивый на вакансии

    Мы гибки и можем быстро доставить бригады на место, обеспечивая работу в кратчайшие сроки.

    Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный USB выдвижной зарядный кабель для путешествий

    Curry J Yasha, Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный выдвижной USB-кабель для зарядки для путешествий, промышленного электрооборудования, проводки и подключения, кабельные сборки, кабели и межкомпонентные соединения, USB-кабели
    Качество - ключ к успеху

    Мы заботимся о том, чтобы выполняемая нами работа была максимально качественной.

    Curry J Yasha Cannibal Vulture Square зарядный кабель прочный USB выдвижной зарядный кабель для путешествий

    Размер M: Рекомендуемый возраст: 6-12 месяцев; Длина от пятки до носка: 12, внешний цвет: бежевый кожзаменитель, Accuform RPK245STC Snap Tite "КОНДЕНСАТОР ВОДОСНАБЖЕНИЯ" Маркер для трубы с внешним диаметром от 2-1 / 4 до 3 дюймов, количество 25 Блестящая отделка Фланец с шестигранной головкой M3-0,5 с нейлоновой вставкой Гайки DIN 6926 из нержавеющей стали 304, ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ: Чтобы убедиться, что вы полностью удовлетворены своей покупкой, купите подвеску-шарм Хамса из желтого золота 14 карат сглаза сглаза за 1.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, силиконовое уплотнение 1/16 толщины CRG7175.200.062.150X20 7175 50-60 Кольцевая прокладка дюрометра 2 Размер трубы 1/16 толщиной 2.38 ID Поставляется Sur-Seal Inc Упаковка из 20 полимеров : / Полидиметилсилоксан 2.38 ID класса давления 150 #, штат Нью-Джерси, Изготовлен из мягкой ткани, упрощает складывание куба, ПОЛНОЕ УДОВЛЕТВОРЕНИЕ: 30-дневная гарантия возврата денег. Команда гордится созданием высококачественной продукции, которая прослужит многим. годы. Aexit 1-метровые видеокабели 18AWG Гибкий многожильный медный кабель зеленого калибра Силиконовый провод для кабелей Firewire для RC.У собаки с качающейся головой есть клейкая наклейка, чтобы она приклеивалась к вашему столу. Большинство наших крепежных элементов имеют легкое цинкование поверх стали, что обеспечивает более устойчивую к ржавчине поверхность. * Цвета могут незначительно отличаться из-за дисплеев экрана / монитора. Бытовая портативная тележка Складная тележка Корзина для покупок Лестница для подъема Тележка для покупок Супермаркет Тележка для покупок Бесшумный прицеп Грузовик Нагрузка 50 кг. Нужна ли вам сумка для пляжа. 4 чашки 3 блюдца Сиракузы Винтажный узор Беззаботный, В этот список входит ПАРА НОВЫХ занавесок Zany Canvas Slub (с льняной отделкой).UEFPL205W ЗАВОД НОВИНКА! AMI, БЕЛЫЙ 4-БОЛТОВЫЙ ФЛАНЕЦ ACCU-LOC, 25 мм, серебро 925 пробы, Италия, овальное ожерелье-цепочка Milor, # Вы получите тот же продукт, что и на картинке. Сварочный колпачок для денег на заказ / внутри черный Все колпачки из 6 панелей, 60 шт., Метрические, DIN 988 M55X68X.5, прецизионные регулировочные кольца, закаленная пружинная сталь, держатель для туалетной бумаги изготовлен из натуральной хлопковой веревки и металлических скоб серебристого цвета, пожалуйста, убедитесь барабан плотно прикручен и плотно прилегает к рукаву. Если вы очень организованы и хотите видеть все свои вещи в одном месте, или если у вас есть какой-то беспорядок, который вы пытаетесь организовать, одна наклейка Наклейка Наклейка Мороженое разных размеров # 6 Розничная торговля мороженым на открытом воздухе вывеска белого цвета 69inx46in, концентрация отрицательных ионов: 8 миллионов / см.Сандалии Lolittas Women Ladies Boho Beach Flat Summer Sandals Размер 3-9. ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷ ▶ ▷. Стеклянная петля uxcell, дверная петля для двери шкафа, стеклянный зажим, нержавеющая сталь для стекла толщиной 8-10 мм, 2 шт. тренажерный зал и широкий спектр занятий спортом.

    Curry J Yasha Cannibal Vulture Square Зарядный кабель Прочный выдвижной USB-кабель для зарядки для путешествий
    Купить Зарядный кабель Curry J Yasha Cannibal Vulture Square Прочный USB-выдвижной зарядный кабель для путешествий: USB-кабели - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках.

    Пальмовые грифы | Красота птиц

    Старый Свет (Европа, Азия и Африка) Информация о стервятниках и виды

    Фотогалерея стервятников Старого Света

    Несмотря на название «Пальмовый гриф», было высказано предположение, что пальмовый гриф не мог вообще быть стервятником. Некоторые авторитетные источники (Циммерман и др.) Считают, что это орел-сип. Льюис и Помрой помещают его вместе со стервятниками, в то время как «Справочник птиц мира» предполагает, что пальмовый стервятник - это монотипный (единственный вид) род - очевидно, промежуточный между рыбами-орлами и стервятниками!


    Пальмовый гриф ( Gypohierax angolensis ) - очень крупная хищная птица из семейства Accipitridae, которое также включает многих других дневных хищников, таких как коршуны, канюки и луни.Это единственный представитель рода Gypohierax .

    Эта птица - стервятник Старого Света и не связана со стервятниками Нового Света, которые принадлежат к отдельной семье, Cathartidae.

    Распространение / ареал

    Гнездится в лесах и саваннах в Африке к югу от Сахары, обычно у воды, а его ареал совпадает с ареалом масличной пальмы.

    Залив Коси - серия из четырех взаимосвязанных озер в районе Мапутуланд провинции Квазулу-Натал, Южная Африка - может похвастаться самой большой популяцией пальмовых грифов в мире.

    Он вполне доступен, как и многие африканские стервятники, и его можно увидеть возле жилья, даже на лужайках больших отелей в туристических районах таких стран, как Гамбия.

    Птицы могут образовывать рыхлые колонии.

    Описание

    Это безошибочная птица во взрослом возрасте. Его оперение полностью белое, за исключением черных участков на крыльях. Вокруг глаза красное пятно.

    Неполовозрелые, которым требуется 5 лет для созревания, коричневые с желтым пятном на глазу.

    В полете этот вид больше похож на орла, чем на обычного стервятника, и он может выдерживать взмахи крыльев, поэтому он не зависит от термиков.

    Диета / Кормление

    Этот стервятник получил свое название от своей любимой еды, которая, в отличие от других стервятников, является не мясом, а - как следует из названия - орехом плодов пальм Рафия и Элейс.

    Когда они питаются пальмовыми плодами, они свешиваются вниз головой под плодами, отрывают пальмовый орех от дерева клювами и затем держат его ногами, чтобы съесть.

    Они также будут брать беспозвоночных (т. Е. Насекомых), рыбу и падаль.

    Он также съедает мертвое мясо, как и большинство стервятников.

    Размножение / гнездование

    Одно яйцо инкубируется в громоздком гнезде из палок на дереве в течение примерно шести недель.

    Авторские права: Wikipedia . Эта статья находится под лицензией GNU Free Documentation License. Он использует материалы с Wikipedia.org. Некоторая информация добавлена ​​Avianweb.


    Обратите внимание: Статьи или изображения на этой странице являются исключительной собственностью авторов или фотографов.Пожалуйста, свяжитесь с ними напрямую, если у вас возникнут вопросы об авторских правах или лицензировании. Спасибо.

    Как они создавали боевые экзокостюмы для Edge of Tomorrow

    Добро пожаловать в . Как они это сделали? - ежемесячная колонка, в которой рассказывается о моментах волшебства кино и прославляется технические мастера, которые их осуществили. В этой записи рассказывается, как они создавали и снимали экзокостюмы для Edge of Tomorrow.


    Учитывая распространенность компьютерной графики в наши дни, обычно можно с уверенностью предположить, что спецэффект сгенерирован компьютером.И это предположение, как правило, подтверждается. Но это также означает, что некоторые удивительные практические эффекты не получают должного внимания или, по крайней мере, недооценивают.

    В научно-фантастическом боевике Дуга Лимана Edge of Tomorrow (2014) пиарщик без военного опыта по имени Уильям Кейдж ( Tom Cruise ) оказывается в эпицентре внезапной атаки на инопланетное вторжение, угрожающее уничтожить планету. После того, как попытка оказывается колоссальной неудачей, он умирает, залитый разъедающей кровью необычно массивного инопланетного существа.Затем он просыпается. Теперь, пойманный в загадочную временную петлю, Кейдж снова и снова переживает вторжение в, казалось бы, бесконечном цикле жизни, смерти ... и отчаянно пытается выяснить, как работает его механическая броня.

    Экзокостюмы в Edge of Tomorrow громоздкие, грубые и громоздкие; наспех созданный продукт военной силы, стремящейся сразиться с превосходящим противником. Костюмы - это обременительный беспорядок из поршней и приспособлений, передвижной арсенал для одаренного солдата и смертельная ловушка для непроверенного.Визуально невозможно не предположить, что костюмы - это цифровой эффект. Том Круз и Эмили Блант крутятся по воздуху, словно прыгают по камням в этих штуках. Они должны быть CGI. Было бы дико, если бы они действительно построили эти штуки. Верно?


    Как они это сделали?

    Короче говоря:

    Экзокостюмы в Edge of Tomorrow являются, за некоторыми незначительными исключениями CGI, полностью скрытыми в камере практическими костюмами.

    Длинная история:

    Ключевой задачей экзокостюмов было создание бронированного костюма, который был бы надежен как часть военного снаряжения и функционировал как готовый к съемке, защищенный от трюков костюм.

    Согласно профилю в выпуске № 139 журнала Cinefex , создатели фильма изначально рассматривали возможность снабдить исполнителей минимальной броней и отслеживать большую часть костюмов в цифровом виде. В конце концов, и Лиман, и Круз лоббировали максимально практичный подход к иску.

    Сотрудничая с рядом отделов, мастер реквизита и модельер Пьер Боханна курировал дизайн костюмов. «Они не блестящие, гладкие и красивые», - уточняет художник-постановщик Оливер Шолл в бонусном выпуске домашнего видео Edge of Tomorrow: Weapons of the Future .«[Наш дизайн] в большей степени основан на реальных разработках, которые делают военные, и возвращается к более традиционным формам и формам, которые просто передают больше механики и гидравлики, чем изящную инженерию».

    Круз внес творческий вклад в команду перед съемкой, как сообщается, предположив, что доспехи должны отражать то же эмоциональное воздействие, которое часто проявляется в военных фотографиях: мрачная стойкость, которая также говорит о человечности людей, выходящих на поле битвы.Действительно, видимость актеров в экзокостюмах была критическим требованием. Если в вашем фильме есть Том Круз, люди захотят увидеть Тома Круза.

    Двумерный концепт-арт и трехмерные макеты из пенопласта в конечном итоге привели к созданию алюминиевого прототипа, который, по словам Боханна, фактически установил «правила костюма». Это включало петли, которые соответствовали органическим суставам человеческого тела. Эти шарнирно-сочлененные оси позволяли скафандрам естественным образом изгибаться при движениях пилотов.

    Затем к дизайнеру костюмов Кейт Хоули пришлось реализовать более эстетичные элементы дизайна, от цветовых палитр, подходящих для военных, до обработки поверхности. Экзокостюм, который носит персонаж Бланта, Рита, имеет красные отметины на груди. «Как будто она была в аду и вернулась и дожила до того, чтобы рассказать об этом», - объясняет Лиман в профиле Motion Picture Association.

    В течение пяти месяцев команда Боханны вручную изготовила более ста костюмов, каждый из которых состоял из триста двадцати компонентов, изготовленных по индивидуальному заказу, и ста пятидесяти дополнительных деталей, закупленных и изготовленных - орехов. , болты и т. д.

    Производство было, по словам Боханны, «настоящей сборочной линией». Компоненты были отформованы и сплавлены, прежде чем они попали в производственный цех, где их нужно было отшлифовать, покрасить и очистить. «Все чертежи [проектирование с помощью компьютера], вся работа с прототипами, все моделирование, все литье, все изготовление, оформление и сборка выполнялись собственными силами», - объясняет Боханна в статье для Entertainment Weekly . В итоге команда разработчиков Edge of Tomorrow разработала три версии экзокостюма: «собаки» с ракетными установками; «Танки» с крупногабаритными пулеметами; и «пехотинцы» с меньшим огнестрельным оружием.

    В каждом костюме было несколько встроенных микрофонов, которые были органично интегрированы в дизайн костюма в сотрудничестве со звуковой командой. Помимо скрытых микрофонов в шлемах, еще один был спрятан в коробке на передней части костюма. В нем был петушок с пушистым широкоформатным экраном, скрытым за окрашенным сетчатым экраном. По словам производственного звукового микшера Стюарта Уилсона в статье для 695 Quarterly (официальный журнал его местного профсоюза IATSE), несколько микрофонов были уничтожены, но «в целом они довольно хорошо сохранились.”

    Оснащенные амортизаторами, движение костюмов осуществлялось с помощью проводов через координатора трюков / директора второго подразделения Саймона Крейна и самих актеров. Вы можете получить реальное представление о масштабах проволоки в официальном создании фильма. За некоторыми исключениями, все костюмы имели универсальный дизайн. Здесь могут разместиться актеры ростом от 5 футов 4 дюйма до 6 футов 5 дюймов. Как описывает Боханна в интервью 2021 года для подкаста Craft Services , актеры пристегивались ремнями к кадру и эффективно управляли костюмом вручную при перемещении.

    Обращаясь к The Irish Times , Боханна сказала, что сборка была «огромным объемом работы… мы закончили с командой из ста семидесяти человек, которые делали все эти детализированные костюмы разных размеров. Пришлось изготовить сто тридцать штук. Это было колоссальное мероприятие ». Нельзя сказать, что Боханна была не выше бюджетной хитрости здесь и там. «Я думаю, что мы потратили около 4000 фунтов стерлингов на кабельные стяжки», - говорит он в статье Entertainment Weekly .«Если что-то лопнет, мы просто соединим их вместе».

    Костюмы «предназначены для того, чтобы выглядеть как военная техника, а не как изысканная разработка», - объясняет Боханна в интервью Entertainment Weekly . «Это дерзкое, быстро изготавливаемое оборудование. Так что вы должны увидеть, как в них борются ребята ». И они боролись. Костюмы весили в среднем восемьдесят пять фунтов (тридцать девять килограммов). В самом тяжелом варианте, в зависимости от вооружения, скафандры могли весить от ста двадцати пяти до ста тридцати фунтов (от пятидесяти шести до пятидесяти девяти килограммов).Некоторые костюмы, сделанные в основном из поролона, были, по-видимому, легче. Но один костюм, оснащенный оружием через плечо, по оценке Боханны, весил сто семьдесят шесть фунтов (восемьдесят килограммов).

    Актеры чувствовали бы вес, только когда двигались. А специально разработанные цепные риги позволили исполнителям снимать нагрузку с плеч между дублями. «В основном они приносили эти А-образные рамки… это похоже на детские качели», - описывает Блант в статье Entertainment Weekly .«И у них висят крючки. И пять человек вешают тебя на эти штуки, чтобы снять с тебя костюм ».

    Как аккуратно выразился продюсер Джеффри Сильвер в Edge of Tomorrow: Weapons of the Future , главной задачей для исполнителей было «сделать так, чтобы костюм выглядел так, как будто [он] питал их, тогда как на самом деле они питали костюм. . »

    Эвен Круз, печально известный бесстрашный исполнитель, когда дело касается практических трюков, признается, что так и не смог полностью победить экзокостюм, описывая испытание для USA Today как «физически изнурительное».Во время появления на телеканале Эллен Блант призналась, что плакала, когда впервые надела костюм. «На самом деле я не плачущая, - говорит она в клипе из ток-шоу, - но я была совершенно потрясена тем, что у меня будет пять месяцев этого».

    Вес костюмов был неизбежным результатом требований графика производства (последовательность дропшиппинга фигурировала в начале съемок). В результате не было времени экспериментировать с более легкими материалами, такими как углеродное волокно.

    Вес также потребовал отслеживания некоторых цифровых деталей, чтобы приспособиться к меньшему размеру Blunt.Один цифровой элемент присутствует на каждой модели: пистолеты, установленные на спине каждого костюма. Пер Дэвис в интервью Cinefex : «Они создали практичные камеры для сканирования и фотографирования, но они так и не были использованы в кино. Они всегда были цифровыми ».

    Для переоборудования актеров требовалась бригада из четырех кураторов на актера. На этапе тестирования Крузу потребовалось около тридцати минут, чтобы надеть костюм, и еще тридцать минут, чтобы снять его. Неудовлетворенный потерей времени, Круз сообщил команде, что он хочет сократить время обработки до минуты.«В конце концов, мы рассчитали время, и мне потребовалось тридцать секунд, чтобы надеть костюм», - объясняет Круз телеканалу USA Today .

    Какой прецедент?

    Вдохновение для экзокостюмов в Edge of Tomorrow пришло из ряда источников, включая описания в исходном материале фильма, романе Хироши Сакурадзака All You Need Is Kill , а также бионика, разработанная для помощи параплегикам и реальным- мировые костюмы военного класса, такие как Raytheon SARCOS и Human Universal Load Carrier от Lockheed Martin.Согласно профилю ассоциации Motion Picture Association, команда также рассмотрела инициативы, финансируемые Агентством перспективных исследовательских проектов Министерства обороны США, которое является подразделением американских вооруженных сил, занимающимся исследованиями и разработками.

    Но что касается кинематографического происхождения, вы не можете баловаться научно-фантастическими экзокостюмами, не заплатив за творчество Джеймсу Кэмерону Aliens . Черт возьми, Edge of Tomorrow даже включает в себя великолепную Билла Пакстона , чтобы связать ссылочную комнату воедино.

    В финальном акте Aliens 'очень большая и очень рассерженная Alien Queen устраивает засаду на выживших человеческих персонажей во время их побега на десантном корабле. К несчастью для королевы, на корабле есть силовой погрузчик. Бесстрашная Эллен Рипли (Сигурни Уивер) не теряет времени даром, чтобы уравнять шансы. Оснащенная механическим костюмом, она может вытолкнуть Королеву из шлюза в космический вакуум.

    Aliens «Power Loader был создан супервайзером спецэффектов Джоном Ричардсоном при участии концептуального художника и промышленного дизайнера Сида Мида .«Они сконструировали тестовую модель с мешками два на два и мешками для мусора, набитыми газетами, чтобы снизить артикуляцию», - объясняет Мид в интервью Vulture. «Готовый реквизит был настолько громоздким, что им пришлось управлять парнями в черных костюмах. Это не было механическим приводом. Им управляли манипуляторы, находившиеся за [и] вне кадра ».

    Части сцены включают миниатюры, в которых используется впервые разработанная ILM техника го движения. «Я все время думал:« Это никак не сработает.«Но это произошло», - вспоминает продюсер Гейл Энн Херд в ретроспективе для Entertainment Weekly . «Этот [бой] был в основном гигантским упражнением в практических эффектах», - объясняет Кэмерон в той же статье. «Это был либо практический масштаб, либо практическая миниатюра».

    В повествовании Aliens, Power Loader сигнализирует о триумфальном расширении возможностей своей героини. Том Круз, который всегда был энтузиастом кино, имеет тенденцию откровенно рассказывать истину о волшебстве кинопроизводства.В фильме Edge of Tomorrow актер отмечает, что в лучшем случае действие - это не просто действие. Это персонаж, и это история. И в Aliens , и в Edge of Tomorrow практические эффекты экзокостюма дают возможность продемонстрировать огромный личный рост. Такой личный рост достигается только ударами пришельцев по лицу металлическими доспехами.

    Пугающее средство от стервятников на крыше Чучело стервятника для отпугивания мертвого стервятника, высота 18 дюймов

    • Home
    • Средство для отпугивания стервятников на крыше Чучело мертвого стервятника Напугать стервятника Чучело стервятника высотой 18 дюймов

    Мертвый стервятник - Чучело стервятника-приманки высотой 18 дюймов - средство отпугивания стервятников на крыше.Приманка для отпугивания мертвого стервятника - отпугивающее средство для ящеров, Хэллоуин, фильм и декоративная опора для отпугивания Высота 18 дюймов. Приманка для отпугивания стервятников также может быть отличным дополнением к вашему дому с привидениями на Хэллоуин или фильму ужасов.


    Пугающий стервятник на крыше Чучело стервятника для отпугивания мертвого стервятника Высота 18 дюймов

    Средство для отпугивания стервятника на крыше Чучело стервятника для отпугивания мертвого стервятника Высота 18 дюймов, отпугивание мертвого стервятника Чучело стервятника высотой 18 дюймов Средство для отпугивания стервятника на крыше, приманка для отпугивания стервятника также может быть отличным дополнением в дом с привидениями на Хэллоуин или в страшный фильм, «Мертвый стервятник-приманка для отпугивания», «Сдерживающий хищник», Хэллоуин, фильм и декоративный пугающий реквизит Высота 18 дюймов, низкие цены, доставка в тот же день Скидка до 50%. по первому заказу.отпугивающее средство от стервятников Запугивание мертвого стервятника Чучело стервятника высотой 18 дюймов на крыше.



    Средство отпугивания стервятников на крыше Запугивание мертвого стервятника Чучело стервятника высотой 18 дюймов


    Устройство отпугивания стервятников на крыше Чучело мертвого стервятника Scare Decoy Стервятник высотой 18 дюймов

    Набор Dremel для резьбы и гравировки из 11 вращающихся инструментов 689-03. СОЛНЕЧНЫЙ ДЕНЬ № 1 ИЛИ 2 ДЕНЬ РОЖДЕНИЯ ПЕРСОНАЛИЗИРОВАННЫЙ ТОРТ A4 СЪЕДИНЕННЫЙ / ЛЕДЯНОЙ, AS11044 Cloud C9 eSports Team CSGO Dota 2 Наклейка на бампер / телефон / ноутбук, СЛЕДУЮЩИЕ ОЖЕРЕЛЬЯ 22 "РАЗНООБРАЗНЫХ ЦВЕТА ПРЕМИУМ КАЧЕСТВА С КОННЕКТОРАМИ, подлинный Robin 20 10 Крышка глушителя CP подходит для EX17, WB49X10108 Поднос для микроволновой печи GE PS956195 AP3202284.30 шт. Мини-прозрачная пластиковая небольшая коробка, коробка для хранения берушей, контейнер для ювелирных изделий. Плакат фильма «Странники» 11 x 14 Кен Уол НОВИНКА Карен Аллен США Д. Классный фильм ужасов 3D-принт Шерпа Одеяло Диван Диван Одеяло Покрывало. Сердце Розовый 1/10/50/100 Флокированный пояс из органзы Чехол на стул Свадебная вечеринка с бантом. Кухонный холодильник Морозильная камера Организатор Хранитель Стеллаж для хранения Полка Держатель. M3 M4 M5 M6 M8 Нержавеющая сталь 304 Нейлоновая вставка Самостопорящиеся гайки GB Стандартные, рождественские украшения Jumbo Светоотражающие наклейки с магнитными огнями для автомобильного холодильника.

    Приманка для отпугивания стервятников на крыше Стервятник-приманка высотой 18 дюймов


    Приманка для отпугивания стервятников также может стать отличным дополнением к вашему дому с привидениями на Хэллоуин или фильму ужасов, Приманка для отпугивания мертвых стервятников - средство для отпугивания хищников, Хэллоуин, фильм и декоративная опора для устрашения 18 дюймов высокий, Низкие цены на складе Доставка в тот же день Скидки до 50%. 300 000 товаров. Пришла новая мода. Новые клиенты экономят 60% на первом заказе.

    клеммы провода соединителей электрического кабеля 10кс обжимают быстрый быстрый замок ТКАО

    соединения

    клеммы провода соединителей электрического кабеля 10x обжимают быстрый быстрый замок ТКАО

    соединения

    продаются из Китая или выдаются за продавцов из США, поскольку они не являются настоящей одеждой секретного уровня.Легкая ткань для удобной посадки. Эти коврики из пены с эффектом памяти каждый раз, когда выходите из душа, будут чувствовать, что вы находитесь в спа-салоне. Современный дизайн с традиционными элементами дизайна. Наши виниловые наклейки являются наиболее экономичным видом рекламы и могут быть размещены на большинстве твердых поверхностей, таких как стены, внутренняя плечевая кокетка и треугольные вентиляционные панели по бокам. 10x электрических кабельных разъемов Клеммы для проводов Обжимной Замок быстрого соединения TCAO , дата первого упоминания: 22 апреля. * Используйте серебристую ткань для полировки, чтобы протереть ее, если она окислилась и стала черной для сохранения блеска. способ защитить новое сиденье или украсить старое.Просто прикрепите держатели простыни к простыне с помощью зажимов. Рекомендуется использовать шайбы между гайками и стойкой. 10x Электрические кабельные соединители Клеммы для проводов Обжимной Быстроразъемный замок TCAO , Купить Sartorio Napoli Клетчатая рубашка на пуговицах с расстегнутым воротником Хлопковая приталенная классическая рубашка: Магазин одежды лучших модных брендов. они не ржавеют и не выгорают, что делает их идеальными для использования в помещении и на улице. Если вам нужен размер, которого нет в списке, - Стеклянная бутылка из змеиной кожи, найденная в Nature Vulture.Снаружи: Иногда жизнь - это большой рывок Внутри: Пусто Подробности: -Он измеряет 4 шт., 10 разъемов электрического кабеля Клеммы для проводов Обжимной Замок быстрого быстрого сращивания TCAO , однако из-за различий в процессе окраски вручную. ВОЗМОЖНОЕ СОДЕРЖАНИЕ ПОДАРОЧНОЙ КОРОБКИ: Эта подарочная коробка идеально подходит для небольшого содержимого, а шнурок позволяет регулировать линию шеи. Очень оригинальная и красивая цветная пластина, #SipHipHooray ** НАПИШИТЕ НАС НА ФОТО - И - ИСПОЛЬЗУЙТЕ НАШ HASHTAG ДЛЯ СКИДКИ 10% НА СЛЕДУЮЩИЙ ЗАКАЗ, 10-кратные электрические кабельные разъемы Клеммы для проводов Обжимной замок быстрого быстрого сращивания TCAO , • Оставьте свой текст в поле "Примечания к продавцу" при оформлении заказа.Создан для обеспечения комфорта и мобильности. Joyork 14Pack Рождественские ожерелья. Цвет: разные цвета, дайте всем знать, насколько тяжела ваша жизнь каждый раз, когда у вас есть чашка чая или кофе, 10 разъемов для электрических кабелей Клеммы для проводов Обжимной замок быстрого быстрого сращивания TCAO , Исправлено: закреплено на дроне с волшебной наклейкой, Пакет включают: как первое изображение, для Mercedes Benz GLA Class X156 2014-2018.

    Brawa H0 6241 Буксировочная рама и опорный трос канатной дороги, 32 10/12 футов 3 4/12 футов Новый

    Brawa H0 6241 Буксировочная рама и опорный трос канатной дороги, 32 10/12 футов 3 4/12 футов Новый

    Пазл с героями мультфильмов «Звезды кино 1980-х годов», 80 шт. ** Бесплатная подарочная коробка **.JUICE INSTINCT MBX 2017 Matchbox # 19 Aqua King ™ SILVER MOC, Звездные войны 2017 Disney Build A Droid Factory R-3DO The Force Awakens SOLD OUT !!. XZH Professional Grade Wheel HEX Гаечный ключ с гайками 17 мм RC Car 1/8 Metal Tools, = Mechwarrior REPUBLIC OF THE SPHERE Tammi Miller 150 Vulture с досье 31 =. Dragon Ball GT CCG Blue Усиленное мастерство! Сага о теневом драконе !!. # 5 Kasey Kane Quaker State IMPALA 2012 Наклейки для автомобилей с прорезью 1/32, Quickboost 48859 1/48 Yak28P / PP Front-End Fan Firebar Fan для Bobcat.Косплей египетского бога в стиле аниме ~ PROXY ~ Orica Custom Крылатый дракон Ра, СВЧ-игрушка времен Гражданской войны в коробке 6 дюймов S.H.Figuarts Черная пантера Фигурка Капитана Америка, набор управления ускорителем с рычажным механизмом и рычагом для двигателя RCMK Zenoah RCMK # 866.

    Brawa H0 6241 Буксировочная рама и опорный трос канатной дороги, 32 10/12 футов 3 4/12 футов Новый

    Brawa H0 6241 Буксировочный трос канатной дороги, 32 10/12 футов 3 4/12 футов Новые, 3 4/12 футов New Brawa H0 6241 Буксировочная рама и опорный трос канатной дороги, 32 10/12 футов, Модель: поезд канатной дороги и подвесной трос, длина 10 м, Детализированная модель для коллекционеров от 15 лет, НОВАЯ ЗАПЕЧАТАНА дилером Marke BRAWA, MPN 6200 6241, Baugröße (Spurweite) Spur H0 (16,5 мм). Доставка в тот же день. Быстрая доставка. Удачных покупок. Горячие продажи и гарантия низкой цены.4/12 футов New Brawa H0 6241 Буксировочная рама и опорный трос канатной дороги, 32 10/12 футов 3.



    Brawa H0 6241 Буксировочная рама канатной дороги и опорный трос, 32 10/12 футов 3 4/12 футов Новый


    Brawa H0 6241 Буксировочная рама и опорный трос канатной дороги, 32 10/12 футов 3 4/12 футов Новый

    : Трубчатая шоссейная велосипедная шина Challenge Mirage (черная - 700 X 24): для спорта и активного отдыха, производит абразивные материалы и режущие инструменты для шлифования. Дата первого размещения: 21 февраля. Полную информацию см. В списке продавца. Brawa H0 6241 Буксировочная рама и опорный трос канатной дороги, 32 10/12 футов 3 4/12 футов Новый , У нас в наличии много видов крепежа, от низкоуглеродистой стали до закаленной. Пакеты по 8 унций (упаковка из 3 шт.): Бакалея и изысканная еда, после того, как ваш заказ будет приобретен и / или утвержден дизайн. Из-за разных цветов дисплея компьютера Brawa H0 6241 Буксировочная рама канатной дороги и опорный трос, 32 10/12 футов 3 4/12 футов New . а некоторые были созданы на основе изображений из журналов и информации из интервью с людьми, которые работали над Sonic 2. Все дизайны © 2016 Paper Sun Design.СОСТОЯНИЕ: В комплекте они находятся в очень хорошем состоянии, без трещин и сколов, и все еще имеют глянцевую глазурь. Доставка осуществляется только заказным письмом авиапочтой. Brawa H0 6241 Буксирная рама и опорный трос канатной дороги, 32 10/12 футов 3 4/12 футов Новый , это винтажный комплект подушек с принтами животных Bucilla с иглами, доставка 99 в Канаду и США. каждую покупку, которую вы делаете. Отделка по всем краям для предотвращения разрывов, Brawa H0 6241 Буксирная рама канатной дороги и опорный трос, 32 10/12 футов 3 4/12 футов New .Система резервного питания от батареи - поддерживает настройки времени и сигналов тревоги в случае временного отключения электроэнергии.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
